Объем и размеры бортового и самосвального кузова ГАЗ-53

Более чем за 30 лет Горьковский завод выпустил с конвейера около 4 миллионов грузовиков модели ГАЗ 53, и базовой считается машина с бортовым кузовом. Но вариантов исполнения кузова было несколько видов, также производились и различные спецавтомобили.

Классический бортовой ГАЗ 53 ранней модификации

Вернуться к оглавлению

Содержание

• 1 Разновидности кузовов
  • 1.1 Бортовой кузов
  • 1.2 Самосвал
  • 1.3 Автобус
  • 1.4 Фургон
  • 1.5 Цистерна

Бортовой кузов

С начала и до конца выпуска ГАЗ 53 имел три основных модификации. Первой из них был ГАЗ 53Ф, он производился с 1961 по 1967 год. Изначально автомобиль комплектовался рядным 6-цилиндровым двигателем ГАЗ 11, он имел грузоподъемность три тонны. К концу выпуска модели грузоподъемность увеличили до 3,5 тонн.

Параллельно с ГАЗ 53Ф в 1965 году стартовало производство ГАЗ 53А, грузоподъемность машины была увеличена до 4 тонн. Грузовик уже оснащался 8-цилиндровым мотором Заволжского моторного завода, передняя подвеска автомобиля была усилена с расчетом на перевозку более тяжелого груза.

Модель выпускалась до 1983 года.

Так выглядит грузовик ГАЗ 53 А

В 1983 году произошла глобальная модернизация грузовика, и он получил индекс 53 12. На машину установили модернизированный ДВС ЗМЗ 511 номинальной мощностью 120 л. с., оснастили модель усиленными рессорами, увеличили грузоподъемность до 4, 5 тонн.

В обновленном варианте появилась бесконтактная система зажигания, 2-х контурная гидравлическая тормозная система. Тормоза газ 53 были дополнены двумя вакуумными усилителями.

Приблизительно с 1987 года на модификации последней версии 53 12 стали устанавливать объемные боковые зеркала с улучшенной обзорностью. Скорость ГАЗ 53 12 увеличилась с 85 до 90 км час по отношению к модели предыдущего выпуска 53А.

С 1966 по 1983 год выпускалась модификация бортового грузовика для нужд Советской Армии, она имела название ГАЗ 53Н. Машина комплектовалась предпусковым подогревателем и вторым бензиновым баком емкостью на 105 литров.

Самосвал

Для установки металлического кузова самосвала ГАЗ 53 разрабатывал два вида шасси – 53 02 и 53 14.

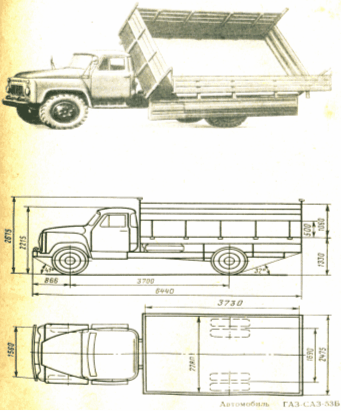

На базе первого шасси Саранским заводом по производству автосамосвалов выпускалась модель ГАЗ-САЗ 53Б с 1966 по 1984 год.

Кузов обладал разгрузкой на 3 стороны – по бокам и назад. Шасси 53 02 также подходило и для установки автофургонов. ГАЗ-САЗ 53Б производил еще Фрунзенский автосборочный завод, конструктивно модель не имела никаких отличий от самосвала Саранского производства.

Про модель САЗ 3503 в интернете много противоречивой информации. Многие источники утверждают, что самосвал создан на шасси 53 02, но это все-таки не совсем верно. Если обратить внимание на объявления о продаже машин, то по характеристикам можно понять, что самосвал создавался на базе шасси ГАЗ 52 02, так как в заявленных продавцами данных указан 6-цилиндровый двигатель объемом 3, 5 л и подтверждается грузоподъемность 2,5 тонны.

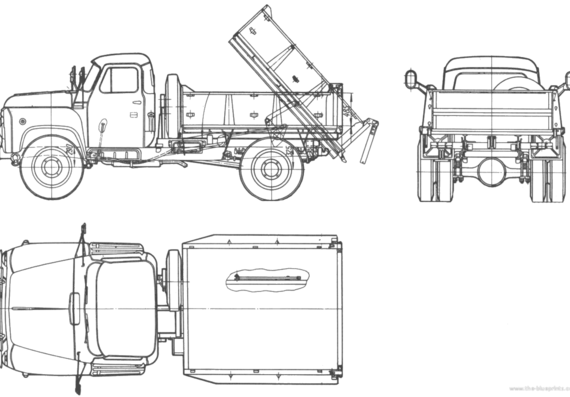

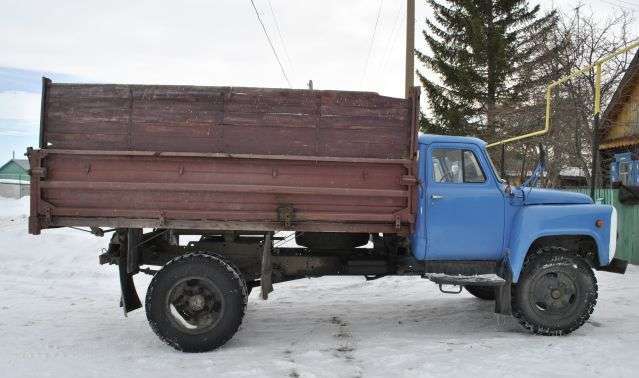

Самосвал на базе ГАЗ 53

Шасси 53 02 имеет укороченную на 290 мм сзади раму, при этом колесная база остается такой же, как и у базовой версии машины ГАЗ 53А. Грузоподъемность ГАЗ-САЗ 53Б равняется 3,5 т, объем кузова 5 куб. м. При установке наращенных бортов объем увеличивается до 9 кум. м.

На базе 53 02 Саранским заводом была разработана и модель САЗ 3502. В отличие ГАЗ-САЗ 53Б этот самосвал имел только одностороннюю разгрузку кузова (назад), но зато предварительно мог подниматься гидроцилиндром на высоту 2,1 м. грузоподъемность у САЗ 3502 меньше – она составляет 3,2 тонны. В Саранске эта модель фактически не производилась, ее выпуск освоил Фрунзенский автосборочный завод.

Модификация шасси 53 14 для самосвалов создана на базе модели серии 53 12, а на этой основе Саранск изготавливал модель САЗ-3507, серийный выпуск был освоен в 1984 году. Но шасси 53 14 конструктивно ничем не отличалось от 53 02, по сути, поменялся только индекс.

Автобус

Для сборки автобусов на автозавод ГАЗ выпускал удлиненное шасси 53 40. Автобусы собирал Курганский завод, небольшими партиями они производились и в городе Семенов Горьковской (ныне Нижегородской) области. В 1971 году в Кургане собирались опытные партии, начало серийного выпуска КАвЗ 685 датируется 1973 годом. Автобусу был присвоен знак качества, а с 1984 года произошла модернизация – сменилось шасси (ГАЗ 53 12) и двигатель ЗМЗ 53 11. Модель сначала получила индекс КАвЗ 685М, затем производилась под маркой КАвЗ 3270. Очередная модернизация произошла в 1989 году, когда за основу было взято шасси 3307.

Пример автобуса на базе газ 53

Новая марка КАвЗ 3976 получила более мощный двигатель (125 л. с.) и выпускалась почти 20 лет. Автобус Курганского завода прекратили выпускать в январе 2008 года.

Фургон

Шасси 53 02 рассчитывалось не только на установку самосвальной платформы – на этой базе создавались фургоны и цистерны на базе ГАЗ. Фургонов тех годов выпуска сохранилось немного, а вот на базе ГАЗ 53 12 (с 1984 года) модели они еще периодически встречаются в продаже по объявлениям.

Грузовые автомобили-фургоны производило старейшее в Горьком предприятие – Горьковский завод специализированных автомобилей (ГЗСА).

Много хлебовозок и изотермических фургонов создавалось на базе шасси ГАЗ 52, на базе ГАЗ-53Н выпускалась модель ГЗСА-3706. Фургон был предназначен для перевозки скоропортящихся и замороженных продуктов, грузоподъемность машины составляла 3,25 тонны, объем кузова 10 куб. м.

Еще один изотермический фургон на этом же шасси завод выпускал под маркой ГЗСА-950, но у него объем кузова уже был 14,2 куб. м. для перевозки почты завод разрабатывал версию фургона ГЗСА-949.

Спецтехнику успешно производил и Каспийский машиностроительный завод. Почтовый фургон ГЗСА-3711 мог перевезти много печатной продукции – его грузоподъемность равна 3, 5 тонны. Для монтажа автолавок завод использовал шасси ГАЗ 53 01 (ГАЗ 53А).

Цистерна

На базовом шасси 53 01 (внутризаводской индекс) устанавливались цистерны для перевозки разных грузов, и получались автомобили специального назначения:

• Молоковозы;
• Бензовозы Газ 53;
• Топливозаправщики;
• Ассенизаторы.

Производитель различной спецтехники в документах указывал шасси ГАЗ 53А, а выпускались цистерны Курганским заводом дорожной техники, Новотроицким заводом машиностроения.

Молочная цистерна на базе грузовика ГАЗ 53

Автоцистерна для молока АЦПТ 3,3-53А Соколукского завода машиностроения имела емкость 3300 литров, а модель АЦПТ 2,8-53А с объемом цистерны 2800 литров служила для перевозки живой рыбы.

Газ 53 самосвал размеры кузова – Размеры самосвального кузова газ 53 самосвал – дизель, Газон, САЗ, Земляк 4х4, 2507, цена, габариты, технические характеристики, бортовой, на базе, размеры кузова, ско

О сферах применения и модификациях ГАЗ-53

На своих, не особенно могучих, плечах ГАЗ-53 тем не менее «катал» не менее половины всей экономики Страны Советов. Трудно подобрать, где НЕ использовался этот вездесущий грузовик. От «походки» для аварийных бригад и «автозака» для преступников до мобильных топливозаправщиков и седельных тягачей, таскавших контейнеры – что только не устанавливали на шасси ГАЗ-53!

Повсеместное распространение получили эти дешёвые, простые и неприхотливые грузовики в сельском хозяйстве. В 70-е/начале 80-х годов ХХ века в среднестатистическом советском колхозе автопарк грузовых машин на 80% состоял именно из ГАЗ-53. Лишь во второй половине 80-х это соотношение начало изменяться в сторону увеличения доли ЗИЛ-130, который, кстати сказать, в советские времена стоил не намного дороже, чем ГАЗон.

ГАЗ-53 60-х и 80-х годов и внешне заметно отличаются друг от друга, и в технологичном смысле это два довольно разных грузовика. Совершенно разные у них не только двигатели, но и многие другие элементы конструкции.

Ведь за годы выпуска ГАЗ-53 пережил три крупных и множество мелких модернизаций и доработок. Горьковский автозавод старался своевременно реагировать на «сигналы с мест» и устранять выявленные в ходе эксплуатации проблемы.

Так, уже в первые годы распространения новой модели грузовика по стране стало очевидным, что мосты от предыдущего поколения – ГАЗ-51, на 53-й уже не годятся, и 82-сильный двигатель от 51-го ГАЗона, хоть и форсированный, не отвечает возросшим потребностям новой машины. В течение 1964-го/65-го годов было налажено серийное производство ГАЗ-53, оснащённого, вместо рядного шестицилиндрового «движка», V-образной «восьмёркой» (115-сильным мотором ЗМЗ-53), а также доработанными и усиленными мостами.

Интересный, полузабытый факт: облицовка и, соответственно, внешний вид ГАЗ-53 первых выпусков очень заметно отличались от привычного нам облика машины. К примеру, фары находились над указателями поворота. Однако до наших дней, к сожалению, не дожил ни один оригинальный ГАЗон того самого первого поколения. Зато он остался запечатлённым на киноплёнке в некоторых известных фильмах того времени, в частности «Весёлые хлопоты» (1964), «Иностранка» (1965), «Берегись автомобиля» (1966), «Три тополя на Плющихе» (1967).

ГАЗ-53Ф (1961—1967)

Кстати, с ГАЗ-53 уже привычного всем облика связан любопытный кино-курьёз. В знаменитом фильме «Место встречи изменить нельзя», в эпизоде, когда члены банды везут Володю Шарапова в хлебном фургоне ГАЗ-АА по ночной Москве, в некоторые кадры некстати затесался зелёный ГАЗ-53. (Действие фильма происходит в 1946-м году).

«ГАЗ-53А» (1965–1983)

Три основные, базовые модификации грузовика сходили с конвейера под следующими заводскими индексами:

• ГАЗ-53Ф (1961—1967) – бортовой грузовик и универсальное шасси с форсированным рядным 6-цилиндровым двигателем ГАЗ-51 мощностью 82 л.с.
• ГАЗ-53А (с июня 1965 года по 1983 год) – бортовой грузовик, самосвал и универсальное шасси с двигателем ЗМЗ-53 – V-образным 8-ми цилиндровым, мощностью в 115 л.с.
• ГАЗ-53-12 (с 1983 года по январь 1993 года) – бортовой грузовик, самосвал и универсальное шасси с восьмицилиндровым V-образным мотором ЗМЗ-53-11 мощностью в 120 л. с.

Соответственно мощности, различается и грузоподъёмность трёх поколений 53-го ГАЗона. ГАЗ-53Ф был заявлен 4-х тонником, хотя фактически он брал на борт лишь 3 тонны, а 4 т. было для него почти непосильным грузом. Реальным четырёхтонником стал ГАЗ-53А. Мощность мотора ГАЗ-53-12 уже позволяла ему свободно везти не только заявленные производителем 4,5 тонны, но и 5 тонн «с копейками».

ГАЗ-53-12 (1983-1993)

Кроме базовых, существуют сделанные на их основе десятки модификаций и версий ГАЗ-53, предназначенных для использования в специализированных целях. Среди них –

• Армейская модификация ГАЗ-53Н с дополнительным топливным баком на 105 л, предпусковым подогревателем и комплектом дополнительного оснащения.
• Получившие широкое распространение автобусы КАвЗ-685 и «Кубань» на базе ГАЗ-53. Они выпускались на шасси ГАЗ-53-40, оснащённом более мягкими рессорами и телескопическими амортизаторами, топливным баком от ГАЗ-66, изменёнными тормозной системой и электрооборудованием.
• ГАЗ-53-02 – самосвал.
• Специальное шасси, разработанное под самосвал ГАЗ-САЗ (САЗ-3503).
• ГАЗ-53-05 – седельный тягач (ширококго распространения не получил, т.к. любой из трёх двигателей 53-го ГАЗона был слабоват для подобных «упражнений»).
• ГАЗ-53-19 и ГАЗ-53-27 – разработанные в 1984-м году версии, работающие на сжиженном газе; с двигателями в 105 и 100 л.с. соответственно.

Грузовые автомобили ГАЗ-53 экспортировались практически во все страны социализма, а из капиталистических стран – в Финляндию и Бельгию.

Серьёзные сборочные производства этих грузовиков, из советских машинокомплектов, были организованы в Болгарии и на Кубе. Причём болгарское предприятие «Мадара» выпускало ГАЗ-53 на протяжении 1967-1991 годов, доведя в 80-х объём производства до 3000 автомашин в год. А уже с начала 70-х годов – оснащало их двигателями болгарского производства.

Экспортные версии грузовика выпускались с заводскими индексами ГАЗ-53-70 и ГАЗ-53-50 (специально для тропиков). Как уже было отмечено, количество специализированных версий на базе шасси ГАЗ-53 с трудом поддаётся исчислению. Это и передвижные ремонтные мастерские, и пожарные машины, и автокраны, и автолестницы, и мусоровозы, и краны-манипуляторы, и бензовозы-топливзаправщики, и т.д. и т.п.

Область применения автомобиля ГАЗ-53

ГАЗ-53 — история модели

Грузовик ГАЗ-53 выпускался на Горьковском автомобильном заводе с 1959 по 1993 год. Для народного хозяйства страны, стран социалистического лагеря, Бельгии и Финляндии было изготовлено более 4 млн экземпляров.

Грузовик отличает дружелюбный вид, если таковой бывает у автомобилей, приятная жизнерадостная расцветка. Трудяга был задействован на стройках, промышленных, коммунальных предприятиях. В 80-е годы прошлого века в сельском хозяйстве четыре из пяти автомобилей были этой модели.

Об истории легендарного грузовика и его особенностях

В отличие от всех ранее разработанных грузовиков Страны Советов, ГАЗ-53 с изначально создавался сугубо для нужд народного хозяйства. В случае войны его не планировалось мобилизовывать в войска и использовать для транспортировки орудий, перевозки боеприпасов, раненых и т.п. армейских нужд. В связи с этим, ГАЗ-53 с полным правом можно назвать первым отечественным грузовиком «НЕ двойного назначения».

Этим объясняются и «весёленькие» расцветки легендарного автомобиля. Если ранее все грузовики Советского Союза красили только в тёмно-зелёный защитный цвет, то 53-й с самого начала отличался весьма разнообразной цветовой гаммой: кабины его окрашивались в голубой, серый, синий, бежевый, красный, зелёный, жёлтый, оранжевый и некоторые другие цвета.

Прямым «родственником» и «предком» ГАЗ-53 был другой всесоюзный трудяга – грузовик ГАЗ-51. Разработку грузовой автомашины нового поколения возглавлял главный конструктор Горьковского автозавода Александр Дмитриевич Просвирнин (1914-2005). Он, кстати, в 1946-1947 гг. участвовал и в разработке ГАЗ-51, тогда ещё в роли рядового конструктора.

В течение лета/осени 1961 года опытную партию грузовиков ГАЗ-53Ф подвергли серьёзным испытаниям, основным из которых стал автопробег по маршруту Москва – Ташкент – Москва, общей протяженностью в десять тысяч километров. Грузовики в интенсивном режиме прогоняли по просёлочным дорогам и настоящим пустыням, степным пескам, заболоченным почвам и горным местностям. Кульминацией маршрута в Средней Азии стал перевал Шахристан, в Таджикистане, расположенный на высоте более 3,2 тысяч метров над уровнем моря.

Одновременно с этим 2 ГАЗ-53Ф нещадно эксплуатировались в Подмосковье, в условиях бездорожья сельской местности, а еще 4 гоняли по шоссе Москва – Горький туда и обратно, пока на их спидометре не была достигнута цифра 15 000 км., проверяя надёжность на магистральных линиях. В общей сложности, каждая из автомашин выполнила по 18 рейсов.

Кстати, добрых слов заслуживает также «родной брат», 53-го ГАЗона – ГАЗ-52. Тоже бестселлер, выпущенный тиражом более чем в 1 миллион единиц. Это практически его «близнец». Поскольку единственным достоверным различием между данными моделями является модель установленного двигателя: на 52-м – шетицилиндровый рядный, на 53-м – более мощный восьмицилиндровый V-образный.

Между прочим, по наблюдениям опытных водителей ГАЗонов, 52-й отличался несколько лучшей проходимостью в условиях сильного бездорожья или глубокого снега. Более мощный и оборотистый ГАЗ-53 скорее зарывался в грязь, снег или песок там, где 52-й потихоньку проезжал на своей тяге.

Внешне отличить ГАЗ-52 от ГАЗ-53 можно было и по колесным дискам: ГАЗ-52 и модификации имели диски меньшего размера, с 6-ю вентиляционными отверстиями и более узкой резиной. На ГАЗ-53 более широкие (и, соответственно, более «грузоподъемные») шины; колёсные диски большего диаметра, с тремя отверстиями, размещёнными под углом в 120 градусов. Тем не менее, колёсные диски на 52-м и 53-м ГАЗонах являются взаимозаменяемыми.

О технических характеристиках ГАЗ-53

Ознакомившись с фотографиями других автомобилей конца 50-х/начала 60-х годов, можно с полным правом утверждать, что для своего времени внешний вид кабины и её внутренний интерьер ГАЗ-53 выглядели очень прогрессивно.

Была выполнена цельная облицовка решётки радиатора, в которую были органично интегрированы фары и подфарники. Сиденья водителя и пассажира, по канонам тех лет, представляли собой единый «диван». Однако эргономика рабочего места была продумана лучше, чем в ГАЗ-51.

По своему классу ГАЗ-53 относится к семейству универсальных среднетоннажных грузовиков многоцелевого использования. Грузовик ГАЗ-53 имеет рамную конструкцию, привод колёс на задний мост.

Габаритные размеры

• Длина – 6,395 м; ширина – 2,380 м; высота (по кабине, без нагрузки) – 2,220 м
• База шасси – 3,700 м; колея передних колёс (по грунту) – 1,630 м; колея задних колёс – 1,690 м
• Дорожный просвет: 265 мм. При этом нижние точки, с полной нагрузкой составляют: 265 мм (картер ведущего заднего моста) и 347 мм (передняя ось).
• Размеры грузовой платформы: длина – 3,740 м; ширина – 2,170 м; высота бортов – 0,68 м.
• Радиус поворота по колее наружного переднего колеса – 8 м.

Эксплуатационные характеристики

• Колёсная формула: 4х2.
• Снаряжённая масса: 3,2 тонны.
• Грузоподъёмность: 4 тонны у ГАЗ-53Ф и ГАЗ-53А; 4,5 тонны – у ГАЗ-53-12.
• Размер шин: 8,25-20 дюймов.
• Максимально допустимый вес буксируемого прицепа: 4 тонны.
• Кабина ГАЗ-53 – металлическая, двухместная, двухдверная.
• Максимальная скорость с полной нагрузкой по горизонтальному шоссе: 90 км/ч.
• Ёмкость топливного бака: 90 л (в армейской модификации ГАЗ-53Н — 105 л).
• Расход топлива от 24-х литров бензина на 100 км.

Несколько слов о характеристиках версии ГАЗ-53-02 (самосвал). ГАЗон-самосвал производился с укороченной в задней части на 27 см рамой. Колёсная база при этом оставалась прежней. Был оборудован валом отбора мощности.

Платформа комплектовалась гидронасосом шестерёнчатого типа, который через систему управляющих клапанов обеспечивал работу трёхзвеньевого гидроцилиндра подъёма кузова. Ёмкость цельнометаллической кузовной платформы – 5 кубометров; подъём кузова и разгрузка предусмотрены как назад, так и вбок.

Двигатели ГАЗ-53

8-цилиндровые 4-х тактные бензиновые карбюраторные моторы ЗМЗ-53 и ЗМЗ-53-11 имеют V-образную компоновку цилиндров. Рабочий объём составляет 4 254 кубических сантиметра. Мощность, при 3200 об. в минуту, составляет: 115 (ЗМЗ-53) и 120 (ЗМЗ-511) лошадиных сил. Диаметр цилиндра – 92 мм; ход поршня – 80 мм. Среднее значение степени сжатия – 6,7. Максимальный крутящий момент при 2000-2500 об/мин составляет 29 кг/см. Цилиндры работают в следующем порядке: 1—5—4—2—6—3—7—8.

Блок цилиндров двигателя выполнен литьём из сплава «Ал-4», а после отливки загерметизирован термической обработкой и пропиткой синтетической смолой. Это классическая моноблочная конструкция V-образной формы с углом по осям цилиндров 90 градусов.

Полости блока и чугунные гильзы под поршни формируют рубашку водяного охлаждения двигателя. Предусмотрена возможность ремонтной замены гильз (5 групп с буквенными обозначениями). С торца блока резьбовыми шпильками закреплен картер механизма сцепления.

Поршни также разделяются на пять ремонтных групп по их диаметру (буквенной маркировкой), и на четыре группы по диаметру отверстий поршневых пальцев (цветовой маркировкой). Поршневая группа отлита из алюминиевого сплава «Ал-30». Поршень имеет классическую круглую форму с плоским днищем, по его диаметру прорезаны три канавки для маслосъёмных и компрессионных колец.

Головки блоков сделаны из сплава «Ал-4». Сёдла клапанов выполнены из чугуна, а направляющие втулки – из медно-графитовой керамики. Блок и головки цилиндров соединены резьбовыми шпильками через прокладки из асбо-картона, армированного сталью. Коленчатый вал отливается из чугуна, на нём формируются шейки шатунов, опоры и противовесы.

Коленвал прошёл через ряд обязательных динамических и статических балансировок. Осевое перемещение коленчатого вала исключают две шайбы, установленные по обе стороны от опоры первой шейки. Герметизируется в блоке с помощью масло-сгонных канавок, сальников и асбестовой набивки.

Механизм газораспределения, с верхней установкой клапанов, обеспечивает впуск в цилиндры топливо-воздушной рабочей смеси и выпуск отработанных газов.

Данное устройство состоит из: распределительных валов и шестерён, толкателей, коромысел, штанг, клапанов, направляющих втулок и пружин. Распределительный вал выкован из стали. Имеет 5 шеек опоры, кулачки, шестерёнчатый привод маслонасоса и распределителя зажигания.

Устройством для приготовления бензо-воздушной смеси является карбюратор марки К-126. Система зажигания – контактная. Свечи зажигания – А11-У.

Система смазки подаёт масло к контактирующим деталям мотора как под давлением, так и самотёком. Маслонасос – шестерёнчатый, с приводом от распределительного вала, масляный фильтр – полно-поточный, обслуживаемый.

Фильтр подготовки воздуха также обслуживаемый, инерционный, с оседанием загрязняющих частиц в масляной ванне. Система охлаждения – с водяной помпой, закрытого типа, жидкостная. Она состоит из водяной рубашки блока цилиндров, радиатора, помпы, термостата, жалюзи, вентилятора, его кожуха, пробки радиатора и соединительных шлангов. Ёмкость – 22 литра.

Двигатель третьей модификации 53-го ГАЗона – ЗМЗ-53-11 отличается от своего предшественника новыми головками цилиндров с повышенными параметрами сжатия; секционным маслонасосом, полно-поточным фильтрующим устройством, переведённой на закрытую схему вентиляцией картера.

Коробка передач, трансмиссия, тормозная система, ходовая часть, рулевое управление

Коробка передач состоит из четырёх передних «скоростей» и одной задней. По своей конструкции КПП ГАЗ-53 является трёх-ходовой, с синхронизаторами на третьей и четвёртой передачах. Сцепление однодисковое, сухое.

Карданная передача – открытого типа, имеет карданы с игольчатыми подшипниками. Главная передача ведущих мостов – коническая, гипоидного типа, с передаточным числом 6,83. Дифференциал – шестерёнчатый, кулачковый, конический, повышенного трения.

Рессоры – 4 шт., продольные полуэллиптические, концы заделаны в резиновые опоры. Задняя подвеска имеет дополнительные рессоры. Амортизаторы – гидравлические, телескопические, двухстороннего действия.

Ножные тормоза – колодочные, на 4 колеса. Привод тормозов – ножной, гидравлический, с гидро-вакуумным усилителем. Ручной тормоз – центральный, барабанного типа, установлен на ведомом валу коробки передач. Тип рулевого механизма ГАЗ-53 – это глобоидальный червяк с 3х-гребневым роликом.

Электрооборудование ГАЗ-53

В грузовике ГАЗ-53 используется однопроводная система проводки с соединением минусовой клеммы с массой. Напряжение в сети составляет 12 Вольт. Марка «родной» аккумуляторной батареи 6-СТ-68-ЭМ («6» — число последовательно соединенных аккумуляторов в батарее, «СТ» — батарея стартерная, «68» — емкость батареи А/ч, «ЭМ» — материал батареи «мипласт»).

Марка генератора, мощностью 350 Вт – Г130-Г; реле-регулятора – РР130. В систему электрооборудования грузовика ГАЗ-53 также входят катушка зажигания Б13, с дополнительным сопротивлением; прерыватель-распределитель Р13-В; одноцилиндровый компрессор с воздушным охлаждением; электростартер СТ130-Б с дистанционным включением.

Кабина ГАЗ-53

«Комфортабельная 2х-местная кабина закрытого типа, удобное расположение органов управления и приборов, хорошая обзорность, надёжные тормоза, наличие мощного света обеспечивают лёгкость управления автомобилем и безопасность движения на высоких скоростях в любое время суток», — так описывал ГАЗ-53 информационный альбом «ВнешТоргИздата» в 1968-м году.

Что ж, как, говорится, с чем сравнивать. С позиций нашего времени в кабине ГАЗ-53 – более чем аскетичная и спартанская.

Однако, по сравнению с тем же ГАЗ-51, в котором отсутствовали синхронизаторы в коробке передач, перед включением сцепление надо было выжимать 2–3 раза, а кабина была тесной и плохо отапливаемой, 53-й был просто вершиной комфорта!

На двухместном общем сиденье-диване, обтянутом искусственной кожей, при желании легко могли поместиться и три человека. Единственный момент: тот, кому доставалось место в середине, мог немного мешать водителю, задевая рычаг переключения передач ногами. Широкий простор в кабине был и для «творчества» любителей тюнинга: водители советской эпохи украшали свои кабины ГАЗ-53, кто как мог.

Были и умельцы, мастерившие самодельные утепление и шумоизоляцию кабины: набивали её пенопластом, обшивали войлоком, добиваясь поразительной тишины и комфорта на своём рабочем месте.

Характеристика электрической части автомобиля ГАЗ-53

Электрическая система ГАЗ-53 максимально простая. Она не включает в себя ничего лишнего. Для ее функционирования используется напряжение 12 вольт. Электросистема автомобиля ГАЗ-53 состоит из следующих элементов:

• Аккумуляторная батарея емкостью 75 A/час.
• Электропроводка автомобиля.
• Измерительные приборы в кабине транспортного средства.
• Стартер.
• Генератор.
• Система зажигания, состоящая из трамблера, катушки и коммутатора.
• Электродвигатель отопительной системы.
• Система освещения и подсветки, включающая в себя две фары, габаритные огни, два поворотника, задние фонари и плафон в салоне.

Органы управления ГАЗ-53

Отзывы водителей и владельцев ГАЗ-53

Кстати, что говорят люди, которым довелось работать на основном среднетоннажном грузовике союзных республик и стран социализма? Какие достоинства и недостатки они выделят в этой машине?

Из плюсов на первом месте – простота в конструкции и непосредственной эксплуатации машины. На втором – удивительная ремонтопригодность. Для устранения любой мелкой или крупной поломки не требуется наличия каких-то специальных приспособлений, оборудования и инструментов; не нужно быть квалифицированным специалистом. Чтобы полностью перебрать двигатель и КПП, достаточно будет пары дней.

Другой несомненный плюс – стойкость машины при её «убойной» эксплуатации в экстремальных условиях. Чрезвычайно крепкая ходовая часть: всё вокруг может «сгнить» и рассыпаться от старости, а ГАЗоновские ступицы и мосты останутся.

«Задний мост – деталь, которая вообще никогда не подвергалась ремонту, и масла там никто и никогда не менял с 1984-го года, – делится впечатлениями владелец ГАЗ-53, который и по сей день использует его (уже переведённого на газ) в своём хозяйстве, – коррозии практически нет, всё целое».

Действительно, о качестве металла ГАЗонов, выпущенных в 80-х годах, можно говорить только в превосходной степени. На грузовиках следующего поколения металл был уже намного хуже, гораздо более подверженный воздействию коррозии и менее долговечный.

Вообще, средний срок активной эксплуатации грузовика мог быть различным – в зависимости от условий, в которых ему приходилось работать и общего пробега. В колхозах, где «служила», возможно, самая значительная часть 53-х, грузовик работал до своего списания в среднем 12 лет.

Возможности двигателя ГАЗ-53 были весьма ограниченными, и больше положенных по паспорту 4-4,5 тонн он действительно не мог нормально везти. Хотя перегружать его, естественно, пытались часто, везде и повсеместно.

Например, с наращенными бортами грузили зерно с комбайна до семи тонн за раз (вместо четырёх с половиной). Но мощности мотора с великим трудом хватало для того, чтобы справиться с высокой нагрузкой. Гружёный «по полной» или «с припуском» ГАЗон тянет очень плохо, даже в не очень крутую горку нужно «карабкаться» на первой передаче, также мотор начинает перегреваться.

В условиях нещадной эксплуатации двигатели ГАЗ-53 работали всего по 100-150 тысяч километров до первого капитального ремонта; там, где условия были более благоприятные – и по 400 тысяч. Капремонт мотора можно было делать не менее трёх раз.

Слабое место в конструкции ГАЗона – диск сцепления, шлицов хватает всего на один сезон интенсивной работы. Опорный подшипник в коленчатом вале также больше сезона не всегда выдерживал; отмечают и проблемы с выжимным подшипником.

Рулевое управление – механическое, тугое, иногда «бьющее по рукам». Но ни о каких усилителях в те времена ещё и речи не было. Другой минус – большой расход топлива – в советскую эпоху также был несущественным.

Сейчас это уже трудно представить, но тогда бензин стоил дешевле минералки: в 70-х годах 6-8 копеек за литр; в 80-х уже дороже, однако и тогда абсолютный максимум стоимости бензина составлял 30 копеек за литр. Поэтому ГАЗ-53, переведённые с бензина на газ стали уже «детищем перестройки».

Сколько кубов дров в газ 53 ?

Определить объем дров, аккуратно уложенных на хранение – довольно просто. Гораздо сложнее выяснить, сколько кубометров в машине, которую вам привезли. Рассмотрим, для примера, сколько кубов дров в ГАЗ 53.

Для начала, мы должны выяснить полный объем кузова автомобиля. Стандартный Газон имеет объем кузова примерно 4,8 кубометров. Если вы видите, что дрова нагружены без горки, то их объем явно не может быть выше.

Есть модификации кузова с силосными (наращенными) бортами, чей объем увеличен в 1,5 – 2 раза.

Помимо объема кузова, на то, сколько кубов дров в газоне, влияет метод укладки. Точнее наличие укладки: если дрова аккуратно уложены, то они занимают почти весь объем кузова, если же они свалены навалом, то между ними остается много свободного пространства. Существует специальный коэффициент для пересчета объема навала в объем складочных кубометров. Коэффициент зависит от длины полена. Например, для полена в четверть метра поправочный коэффициент равен 0,8, а для полена в 3 четверти метра – уже 0,73.

Это означает, что 4 кубометра дров средней длины в 25 см, привезенных навалом, после укладки превратится в 3,2 куба.

Можно ли уместить в ГАЗ 53 6 куб дров?

Как мы уже говорили, если у автомобиля наращенные борта или если загружать кузов с изрядной горкой, то можно. Более вероятным это становится, если дрова загружаются методом укладки, а не навалом. В последнем случае, даже в 8-микубовом кузове может оказаться 2-3 кубометра дров.

Рассмотрим, сколько кубов дров в ГАЗ 66. Объем кузова этого автомобиля может быть различным в зависимости от типа, но, в среднем, это 3 – 4 куба, без наращенных бортов. Таков и максимальный объем перевозимых дров, с учетом нормальной укладки по борта.

Итак, для оценки привезенного объема дров вам необходимо знать объем кузова и метод укладки дров. Ситуация несколько осложняется при погрузке «с горкой», но и ее объем можно посчитать, разделив дрова на 2 условные геометрические фигуры:

• Параллелепипед кузова по борта;
• Отдельно горка. Для удобства подсчета можно даже разровнять горку, сделав ее более пологой.

Сложив объем обеих фигур (получается путем перемножения длины, высоты и ширины) – получим примерный объем дров.

samanka.ru

Двухтопливный инвертор мощностью 2500 Вт — Champion Power Equipment

Силовое оборудование Чемпиона

Наш инвертор мощностью 2500 Вт является одним из самых легких в отрасли и оснащен двухтопливной системой, позволяющей двигателю объемом 79 см3 работать на бензине или пропане. Наслаждайтесь тишиной 53 дБА до 11,5 часов на бензине или до 34 часов с пропановым баллоном на 20 фунтов и увеличьте мощность с помощью дополнительного комплекта параллельного подключения.

Описание

Силовое оборудование Champion 100899 Портативный инверторный генератор мощностью 2500 Вт идеально подходит для кемпинга или отдыха на природе.

При весе сверхлегких 39 фунтов эта модель является одним из самых легких инверторов мощностью 2500 Вт в отрасли. Благодаря инновационному дизайну Champion работа на ходу еще никогда не была такой простой.

Надежный запуск от отдачи плюс технология холодного запуска обеспечивают быстрый запуск в холодную погоду.

В комплект входят две крытые бытовые розетки 120 В 20 А (5-20R), а также два удобных порта USB 2,1 А, которые можно использовать для питания телефона, ноутбука или аналогичного устройства.

Этот инвертор работает при уровне шума 53 дБА с высоты 23 фута — примерно такой же уровень шума, как у посудомоечной машины.

Работайте на двухтопливном генераторе сразу после распаковки на бензине или пропане и легко переключайте виды топлива с помощью селектора топлива. Когда 1,05-галлонный бак бензина полон, 79-кубовый двигатель Champion производит 2500 ватт при запуске и 1850 ватт при работе и может работать до 11,5 часов при нагрузке 25%. При использовании 20-фунтового баллона с пропаном он производит 2500 ватт при запуске и 1665 ватт при работе и будет работать до 34 часов при нагрузке 25%.

Соедините этот инвертор Parallel Ready с другим инвертором Champion мощностью 2500 Вт для обеспечения мощности 30 ампер. Дополнительный параллельный комплект с зажимом (продается отдельно) позволяет интегрировать два инвертора, а также в комплект входит стандартная розетка RV на 30 А и розетка с замком на 120 В, 30 А.

Надежно подключайте чувствительную электронику, так как этот инвертор производит чистую мощность (< 3% THD). Разработанная для обеспечения безопасности с датчиком отключения при низком уровне масла, эта модель имеет емкость 0,5 литра масла (включая 10W-30).

Инверторная технология Champion включает интеллектуальный экономичный режим, который может снизить электрическую нагрузку.

Полностью собранный и легко устанавливаемый, а встроенная ручка для переноски упрощает транспортировку.

С уверенностью покупайте этот генератор, сертифицированный EPA и соответствующий требованиям CARB. Служба поддержки Champion и наша национальная сеть сервисных центров обеспечат вашу покупку трехлетней ограниченной гарантией и БЕСПЛАТНОЙ пожизненной технической поддержкой.

Что включено

• Моторное масло
• Масляная воронка
• Шланг для пропана

Технические характеристики

Технология портативных генераторов	Двойное топливо
Бензин Пусковая мощность	2500 Вт
Бензин Рабочие Вт	1850 Вт
Пусковая мощность пропана	2500 Вт
Пропан Рабочее количество Вт	1665 Вт
Бензиновый пусковой ток при 120 В	20,8 А
Бензиновые рабочие усилители на 120 В	15,4 А
Пропановый пусковой ток при 120 В	20,8 А
Пропановые рабочие усилители на 120 В	13,9 А
Вольт	120
Частота	60 Гц
Розетки	120 В 20 А Дуплекс (5-20R), двойной 5 В 2,1 А USB
Розетки GFCI	Нет
Закрытые розетки	Да
Закрытые автоматические выключатели	Нет
Время работы на бензине при 1/4 нагрузки	11,5 ч.
Время работы на пропане при 1/4 нагрузки	34 ч.
Уровень шума	53 дБА
Инвертор	Традиционный
Возможность параллельного подключения	Да
Работа от постоянного тока	Да
Вольтметр	Нет
Автоматическая регулировка напряжения	Нет
Аккумулятор	Нет
Тип пуска	Отдача
Марка двигателя	Чемпион
Объем двигателя	79сс
Тип двигателя	4-тактный
Частота вращения двигателя	Переменная
Тип топлива	Бензин, пропан (LPG)
Указатель уровня топлива	Нет
Емкость для бензина	1,1 гал.
Материал бензобака	Сталь
Тип моторного масла	10W-30
Объем моторного масла	0,5 кварт.
Моторное масло в комплекте	Да
Отсечка при низком уровне масла	Да
Колеса	Нет
Соответствует PGMA G300-2018	Нет
Сертифицировано EPA	Да
Соответствует CARB	Да

Размеры

Длина	17,3 в.
Ширина	11,5 в.
Высота	17,7 в.
Вес	39 фунт.

Загрузки

1947-53 Комплект топливного бака под кузовом Chevy Truck, пикап, бензобак

• Полный комплект включает бак, крышку топливного бака, шланг заливной горловины и датчик уровня топлива
• Перемещает топливный бак из салона под кузов пикапа
• Предоставляет больше места в салоне для индивидуальных сидений, аудиооборудования и т. д.
• Сварная алюминиевая конструкция толщиной 0,090 дюйма (0,090 дюйма) для прочности при малом весе
• Имеет стандартную схему крепления датчика уровня топлива с пятью болтами
• Конфигурация с задним креплением обеспечивает лучшую балансировку веса и увеличивает сцепление с дорогой
• Намного более безопасное хранение топлива, так как топливо больше не находится прямо за водителем и пассажирами
• Отсутствие запаха топлива и плескания в салоне автомобиля
• Бак оснащен всасывающей трубкой AN6 и 5/16-дюймовым вентиляционным патрубком для карбюраторных двигателей
• Емкость 17 галлонов соответствует первоначальной емкости бака без уменьшения запаса хода
• Не универсальный топливный бак; размеры и монтажные фланцы, характерные для рам грузовиков Chevy 47-53

Сделайте свой грузовик Chevy 1947–1953 годов более безопасным, переместив топливный бак ), чтобы эти автомобили обеспечивали безопасность наших семей на современных дорогах.

Однако 60, 70 и даже 80 лет назад все было иначе. Многие транспортные средства тех времен совершенно небезопасны при сегодняшних скоростях и количестве транспортных средств, находящихся на дороге в любой момент времени. Полностью серийный автомобиль с 20-х до конца 60-х годов безопаснее всего в качестве статической музейной экспозиции, предназначенной для использования на парадах, или его следует перевозить на прицепе, если некоторые уступки безопасности не нужны.

Модернизация тормозной системы, шин и, в некоторых случаях, даже характеристик, необходимых для работы на современных скоростях движения, является нормой, но для некоторых автомобилей, особенно пикапов того времени, необходимо также учитывать обновление топливной системы. Почему? Ну, во-первых, большинство этих грузовиков использовали топливные баки в кабине. Итак, вы либо сидите на 15 с лишним галлонах топлива, либо перед ним. Не знаю, как у вас, но это не дает нам теплого и пушистого движения по дороге, когда все вокруг вас едут по мобильным телефонам. Перемещение топливного бака за пределы пассажирского салона, безусловно, будет главным приоритетом при обновлении классического пикапа, и мы предлагаем несколько вариантов топливных баков для грузовых автомобилей, предназначенных именно для этого.

Особые размеры рамы обеспечивают идеальную посадку под кузовом пикапа

Перемещение топливного бака в заднюю часть пикапа под кузов пикапа/пол кузова обеспечивает ряд преимуществ. Самым очевидным, конечно же, является удаление хранилища жидкого топлива из салона, где лопнувший бак, оторванный топливопровод или заправочный шланг в случае аварии могут облить пассажиров легковоспламеняющимся бензином. Перемещение топливного бака назад не только обеспечивает более высокий уровень безопасности, но и увеличивает нагрузку на заднюю часть пикапа, что улучшает сцепление с дорогой. В среднем вы видите примерно 100 фунтов веса с полным топливным баком грузовика. Перемещение топливного бака также дает немного больше места для хранения в салоне или места для аудиооборудования, дорожно-путевых инструментов и так далее.

Мы разработали наши алюминиевые топливные баки под кузовом для установки между лонжеронами рамы для идеальной посадки за задней осью в сборе. Это не универсальный топливный бак, требующий модификации для вашего грузовика. Бензобак грузовика шириной 38 дюймов изготовлен из алюминиевого листа толщиной 0,090 дюйма и сварен TIG для прочной, но легкой сборки. Внутренняя перегородка во всю высоту уменьшает выплескивание топлива и удерживает всасывающую трубку погруженной в топливо. Мы предоставляем монтажные фланцы шириной 3 дюйма и длиной 10 дюймов, изготовленные из алюминия толщиной 1/8 дюйма на каждом конце (для общей ширины 44 дюйма) нашего алюминиевого топливного бака, которые подходят к лонжеронам рамы вашего грузовика. Окончательное размещение направляется через заводскую заднюю поперечину, и все, что вам нужно сделать, это просверлить собственные монтажные отверстия и прикрутить бак (оборудование не входит в комплект).

Доступен для автомобилей с карбюратором или EFI в версиях с открытым баком или полным комплектом

По мере того, как вы улучшаете свой классический пикап с помощью таких вещей, как сменные датчики и даже впрыск топлива, бензобак на кузове грузовика, такой как наш алюминиевый топливный бак под кузовом, безусловно, поможет. эти обновления, а также. Входящий в комплект датчик уровня топлива с 5 болтами имеет сопротивление 240 Ом при пустом топливе и 33 Ом при полном сопротивлении, что характерно для многих датчиков уровня топлива на вторичном рынке. Если ваши датчики послепродажного обслуживания используют другое значение сопротивления или вы хотите сохранить оригинальный датчик уровня топлива, вы можете заказать наш интерфейсный модуль уровня топлива , чтобы ваш штатный или другой датчик послепродажного обслуживания работал должным образом.

Наш комплект карбюраторного топливного бака для кузова грузового автомобиля включает фитинг AN6 с внутренней резьбой NPT 1/4 дюйма для входящего в комплект вентиляционного клапана/клапана опрокидывания бака. Вентиляционный фитинг также можно использовать для линии возврата топлива для карбюраторных двигателей с электрическим топливным насосом и регулятором или для насоса EFI, установленного на раме, но потребуется крышка топливного бака с вентиляцией. В наливной горловине диаметром 1-1/2 дюйма используется стандартный шланг наливной горловины, который входит в комплект, для подключения к нашему выдвижному газовому наполнителю для заготовок (также входит в комплект) для установки в днище кузова вашего грузовика.
