Обычно о том, что в автомобиле ВАЗ 2107 есть регулятор напряжения вспоминают тогда, когда возникает проблема с зарядкой аккумулятора.  Если быть совсем точным в определениях, то  реле напряжения приходит на ум сразу, как только оказывается, что, несмотря на наличие зарядки, аккумулятор практически полностью разряжен. Рассмотрим подробнее, для чего же нужен регулятор напряжения в автомобиле ВАЗ 2107.

Не вдаваясь в тонкости электроники, регулятор напряжения предназначен для регулировки напряжения на выходе генератора в зависимости от режима работы двигателя. Вполне естественно, что при изменении оборотов изменяется и уровень напряжения. А если оно падает до 12 вольт и ниже, аккумулятор перестает заряжаться.

Следовательно, при появлении подозрений на наличие неисправности в системе зарядки ВАЗ 2107, необходимо в первую очередь проверить напряжение на клеммах аккумулятора. Это можно сделать при помощи обычного вольтметра или мультиметра (тестера). В нормальном режиме напряжение должно составлять примерно 13-14 вольт. Если же оно падает ниже 13, следует обратить внимание на реле, возможно потребуется его замена.

В зависимости от типа используемого в  автомобиле генератора, регулятор бывает внутренний трехуровневый и наружный. Внутренний является встроенным в генератор и обычно используется в автомобилях ВАЗ 2105 и 2107, наружный же применяется в более ранних моделях классики и находится в подкапотном пространстве на левой арке.

Исходя из типа регулятора, его замена имеет свои особенности. Замена наружного регулятора не составляет никаких проблем. При помощи ключа на 8 откручивают две гайки крепления и отсоединяют провода от клемм 15 и 67. Новое реле устанавливают в обратной последовательности. Проверив правильность подключения проводов к клеммам регулятора, и наличие надежного контакта его корпуса на массу, можно заводить двигатель и повторно мерять напряжение, чтобы убедиться в устранении неисправности.

Внутренний трехуровневый менять несколько сложнее из-за ограниченности доступа к генератору. Но, несмотря на это, задача вполне выполнима даже без его снятия. Замена регулятора, как и в случае с наружным, сводится к отсоединению проводов и выкручивании, при помощи крестообразной отвертки, двух винтов крепления. После этого реле вынимается из корпуса генератора. Установка нового регулятора происходит в обратной последовательности. После сборки проверяется уровень напряжения.

Следует отметить, что не всегда замена регулятора происходите по причине выхода его со строя. В последнее время все чаще автолюбители прибегают к замене генератора вместе с реле со старого образца на новый. Такого рода тюнинг становится возможным благодаря полной взаимозаменяемости обеих моделей. Причиной, побуждающей владельцев автомобилей на такой шаг, является высокая эффективность, которой отличается трехуровневый регулятор от стандартного.

Реле нового образца обеспечивают требуемый уровень напряжения в автоматическом режиме. Плюс к этому, оно имеет более широкий, по сравнению со штатным, диапазон регулировки, благодаря чему аккумулятор получает оптимальный заряд. При таких условиях срок службы аккумуляторной батареи значительно увеличивается. На принципиальной схеме электрических цепей ВАЗ 2107, приведенной ниже, реле обозначено цифрой 7.

166 236 views Аккумулятор и генератор

Похожие материалы

Не заряжается аккумулятор на ваз 2107. Почему нет зарядки аккумулятора? Короткое замыкание на роторе

В случаях, когда нет заряда аккумулятора ВАЗ 2107, однозначно назвать причину невозможно, так как на это влияет множество факторов.

Аккумуляторная батарея в автомобиле служит для запуска двигателя, аккумулирования напряжения и обеспечения электропотребителей питанием при неработающем двигателе. Для обеспечения заряда аккумуляторной батареи и питания всего электрооборудования во время работы двигателя, служит автомобильный генератор, от исправности которого напрямую зависит срок службы батареи.

Однако не только от генератора зависит, заряжается или не заряжается аккумулятор ВАЗ 2107, существуют и другие факторы, влияющие на степень его зарядки.

На автомобиле цепь заряда аккумуляторной батареи выглядит следующим образом. Одна из клемм аккумулятора (минусовая) соединена с металлической частью кузова, это так называемая «масса». Вторая плюсовая клемма соединена с системой электрооборудования автомобиля. На большей части автомобилей «плюс» постоянно соединен с клеммой стартера и клеммой генератора (клемма 30). Далее с клеммы 30 генератора питание подается на блок предохранителей и с блока на замок зажигания. Затем с замка питание вновь попадает в блок предохранителей и через предохранитель № 10 подается на контрольную лампу заряда и вольтметр и далее опять же через разъем блока предохранителей питание попадает на клемму №61 генератора.

Как видно из описания схемы на пути тока от аккумуляторной батареи до генератора может возникнуть множество неисправностей, но зная схему прохождения питания, можно всегда отследить неисправный элемент, из-за которого не заряжается аккумулятор ВАЗ 2207.

Первое, что нужно проверять в первую очередь, когда нет заряда аккумулятора ВАЗ 2107, это состояние предохранителя, защищающего цепь зарядки . Второе, это визуальная проверка целостности ремня привода генератора и его натяжку, а также состояние проводов и надежность из закрепления как на аккумуляторной батарее, так и на выводах генератора. Попутно, когда нет зарядки аккумулятора, нужно проверить надежность соединения «массы» от батареи к кузову на предмет окисления соединения. Иногда бывает достаточно отдать гайку крепления минусового провода к кузову, затем пошевелить интенсивно провод и вновь затянуть соединение.

Пока были рассмотрены соединительные элементы в схеме зарядки аккумулятора, но самым важным остается всегда сам генератор, где и лежит большинство неисправностей, когда нет заряда аккумулятора ВАЗ 2107.

Для контроля заряда батареи генератор оснащен реле – регулятором, отвечающим за нижний и верхний предел заряда батареи, ограничивая или же повышая бортовое напряжение.

Очень часто именно в нем кроется причина недозаряда или перезаряда батареи или полное его отсутствие. Реле-регулятор не ремонто пригоден и подлежит замене, если напряжение сети не укладывается в норму — 13.7 – 14.5 V. Реле-регулятор объединен в единый блок со щетками, от состояния которых также может зависеть заряд батареи. Когда нет зарядки аккумулятора, то причиной могут служить изношенные до предела щетки или же их заедание, или зависание в щеткодержателе. Эти неисправности легко проверить визуально, для чего щеточный узел снимается с генератора и состояние, и подвижность щеток проверяется от нажима руки.

На отсутствие заряда аккумуляторной батареи может влиять и исправность диодного моста, при отказе которого напряжение может как отсутствовать, так и может наблюдаться недозаряд или перезаряд батареи.

В генераторе могут также присутсвовать и неисправности обмоток статора или ротора, межвитковое замыкание обмоток, обрыв или короткое замыкание.

Читайте так-же, другие обзоры

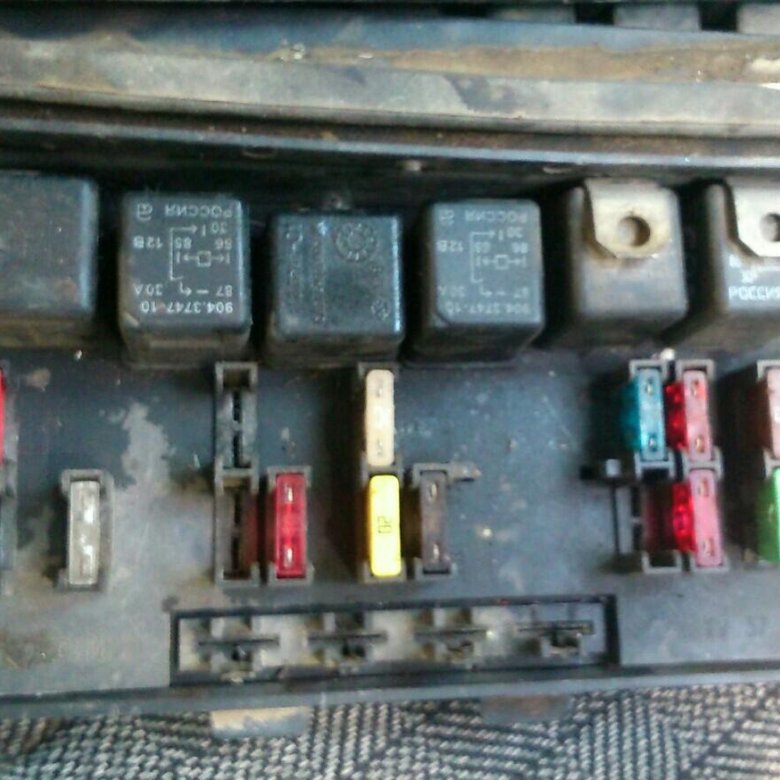

В первую очередь необходимо проверить целостность предохранителей № 9 и 10, а также их надежное крепление в блоке предохранителей.

Помимо этого при кажущейся исправности предохранителей (плавкая вставка не перегорела) предохранитель может быть неисправен. Дело в том, что несмотря на то, что вставка не перегорела, предохранитель тем не менее неисправен. От долгого срока эксплуатации перетираются вершины предохранителей на входе их в гнезда. Это можно определить визуально. Для этого предохранитель вынимается из своих гнезд и осматривается верхняя и нижняя части предохранителя являющиеся продолжением плавкой вставки. Визуально будет сразу видно протертый край предохранителя виде круга, как след от гнезда, куда он вставляется. Такие предохранители заменяются, и вновь проверяется зарядка.

Если после замены предохранителей по — прежнему на ВАЗ 2106 нет зарядки аккумулятора, то следует продолжить поиск неисправности.

Далее нужно проверить целостность ремня привода генератора и его натяжение. Если ремень не порван и его натяжение соответствует норме, то нужно проверить состояние приводных шкивов. При износе внутренней поверхности шкивов ремень генератора начинает попросту проскальзывать, что также будет способствовать неполному заряду батареи или же зарядка будет полностью отсутствовать. Проверить это можно визуально посмотрев на внутреннюю часть шкива. Если она блестит, то значит, ремень проскальзывает и именно он отполировал внутреннюю часть шкива.

Такой шкив подлежит замене вкупе с ремнем привода.

Следующей причиной, почему может отсутствовать зарядка батареи, это плохой контакт на клеммах аккумулятора, либо их окисление. Ненадежный контакт подтягивается, а окислившиеся клеммы нужно обработать раствором соды с водой. Сода нейтрализует окисел после чего клемму нужно промыть водой и хорошо протереть. Для гарантии остатки окисла удаляются мелкой шкуркой. Затем клемму необходимо смазать, например смазкой Литол 24. Подобную операцию нужно проделать и с самими клеммами. Не нужно зачищать клеммы шкуркой или скрести их ножом. Они очень податливы, так как отлиты из свинца и три-четыре такие процедуры заметно уменьшат их диаметр, что сделает невозможным качественную затяжку клемм, а значит и не будет их надежного контакта. Доверьте этот вопрос соде и она прекрасно очистит клеммы от окисла.

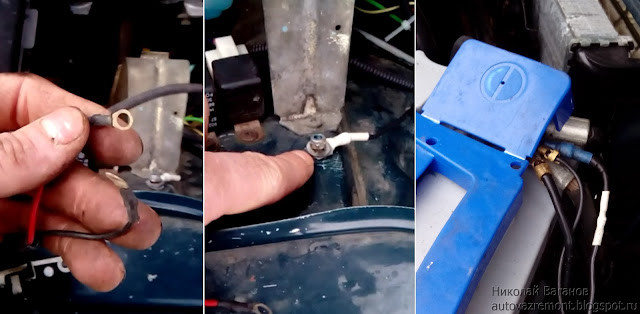

На окисление стоит проверить и места контактов клемм на генераторе, которые также нужно освободить от окисла.

Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то виной тому могут быть щетки в генераторной установке . Они могут иметь предельный износ, либо заедать в гнездах щеткодержателя.

Для проверки щеток генератор не нужно снимать с автомобиля, так как щеточный узел доступен и легко снимается. Изношенные щетки либо заменяются, либо меняется узел целиком. Перемещение щеток проверяют надавливанием. Щетки должны легко войти в свои колодцы и легко вернуться. В противном случае щетки вынимаются, и колодцы зачищаются, также снимаются заусенцы с самих щеток.

Проверяется также контакт генератора с массой автомобиля и при необходимости восстанавливается. Иногда достаточно немного отпустить крепление провода с массой и поводить проводом из стороны в сторону, чего будет достаточно для восстановления надежного контакта.

Для полного контроля провод снимается и наконечник зачищается.

Возможные неисправности генератора ВАЗ 2106

В самом генераторе могут быть следующие неисправности:

• Повреждение диодного моста (в народе – «подкова»)
• Неисправность статорной обмотки – межвитковое замыкание, замыкание на корпус или внутренний обрыв
• Неисправность обмотки возбуждения ротора, с симптомами аналогичными, как и в статорной обмотке. Помимо этого может быть большой износ контактных колец, что нарушает их надежный контакт со щетками

Если при проверке на выходе генератора есть нормальное напряжение 13.5- 14,2В, а аккумулятор не заряжается, то необходимо проверить целостность провода идущего от генератора до батареи.

На отсутствие зарядки может влиять и неисправность реле – регулятора, а также его плохой контакт с «массой».

Читайте так-же, другие обзоры

Электрооборудование ВАЗ 2107 (инжектор) обеспечивает работу зажигания и многих потребителей, таких как фары, отопитель, приборная панель и т.

п. Питание потребителей осуществляется от аккумулятора, который должен постоянно обеспечиваться зарядкой. Но что делать, когда нет зарядки на ВАЗ 2107 инжектор. Рассмотрим основные причины этого явления.

Плохой контакт на клеммах АКБ

Основная и самая распространенная причина – это плохой контакт электрических соединений. Как правило, он возникает при слабой затяжке клемм. При малой площади соприкосновения, клеммы начинают искрить и окисляются, снижая количество тока, проходящего за единицу времени. В конечном итоге, ток вообще перестает идти. Но проблема может и вовсе не дать запустить двигатель.

В первую очередь, нужно проверить состояние клемм. Если они окислились, их нужно зачистить и обработать солидолом. Второй момент – это правильная затяжка, которая должна выполняться до отказа. Кроме того, нужно проверить контактные соединения с кузовом и на самом генераторе. В большинстве случаев проблема уходит.

Нет зарядки аккумулятора

Неисправность аккумулятора на ВАЗ 2107

Вторая проблема заключается в самом аккумуляторе. Дело в том, что его работа не вечная, и он имеет определенный срок годности. При правильной эксплуатации он способен прослужить до 10 лет. Его исправность определяется его способностью брать на себя зарядку. Для этого нужно подключить его к выпрямителю и замерить время, за которое он полностью зарядится. Нормальный аккумулятор заряжается не менее 20 часов, а установленный на автомобиле при движении за 60 километров пробега.

Если зарядка произошла очень быстро или после зарядки напряжение не выходит выше предела 12-13 Вольт, то такая АКБ считается неисправной.

Генератор на Ваз-2107

Перестал работать генератор на ВАЗ 2107

Чаще всего, сопровождается появлением индикатора на приборной панели. Он выглядит, как красный аккумулятор. Отсутствие зарядки может быть по нескольким причинам:

1. Неисправность генератора
2. Порвался ремень генератора
3. Неисправен реле-регулятор напряжения
4. Изношены щетки генератора

Раньше работу генератора проверяли одним простым способом – просто снимали клемму во время работы двигателя. Если он продолжал работу, то работа генератора считалась нормальной. Если машина заглохла – зарядки нет. В настоящее время, так делать нельзя, так как ЭБУ (электронный блок управления) может выйти из строя.

Для проверки генератора используют простой метод. Нужно подключить к аккумулятору вольтметр во время работы двигателя и замерить напряжение с включенной печкой и ближним светом фар. Если оно 12 и ниже, то зарядка недостаточна. Попросите напарника прибавить газу, если ситуация не изменилась, то генератор неисправен. Если же напряжение увеличивается, то неисправен реле-регулятор.

В случае неисправности генератора можно снять диодный мост и проверить его. Для этого каждый диод осматривается на наличие внешних повреждений, а его контакты прозваниваются. Если он звонится в обе стороны, то считается неисправным. Его можно заменить отдельно или поменять мост целиком.

Реле регулятора напряжения

Реле-регулятор напряжения – это отдельный блок, который раньше устанавливался на лонжероне. Он отвечает за ограничение напряжения, если оно превышает 14 Вольт. Дело в том, что скорость вращения генератора может быть разная, но при этом должно сохраняться напряжение от 13,5 до 14,5 Вольт. Именно для этого он и предназначен. Сейчас он устанавливается прямо на щетках. Если реле неисправно, то напряжение будет низким, но начнет повышаться до номинала при увеличении оборотов. Таким образом, определяется его неисправность.

Износ щёток генератора

Если зарядка то появляется, то пропадает, то изношены щетки генератора. Поэтому их нужно менять вместе с реле регулятором. Износ исправных щеток должен быть равномерным. В случае, когда одна короче другой, их принято считать изношенными.

В автомобиле источников энергии два. Аккумуляторная батарея и генератор. Причём генератор является главным, так как способен заряжать аккумулятор во время движения. В самых крайних, отчаянных случаях энергией аккумулятора можно пользоваться. По разным оценкам, в самом оптимистичном случае на аккумуляторе можно по ровной дороге проехать около 100 км. При этом не должны быть включены фары, отключена печка, и, желательно, температура окружающего воздуха должна быть невысокой, а скорость — постоянной, чтобы не включался вентилятор радиатора. И аккумулятор при этом будет полностью заряжен. Только в этом случае вся энергия пойдёт в «искру».

Если при работающем двигателе ВАЗ 2107 (инжектор) нет заряда АКБ, причин может быть множество.

Начнём с генератора. На ВАЗ 2107 (карбюратор), стоит генератор переменного тока (модель 372.3701), в конструкцию встроен выпрямитель переменного тока. Это синхронный трёхфазный двигатель.

Причины, при которых нет зарядки аккумулятора, могут быть общие, независимо от того стоит ли у вас карбюратор или инжектор. Рассмотрим причины, когда виноват генератор, то есть на его выводах отсутствует напряжение. Это может произойти потому, что перегорели выпрямительные мосты (диодные), обмотка и многие другие причины.

На ВАЗ 2107 (инжектор) установлен восьмёрочный генератор 5142.3771. Его отличие от обычного генератора на ВАЗ 2107 в том, что он выдаёт больший ток, не 55 А, а около 80-90 А в час, так как инжектор требует большего расхода электроэнергии, он более современный и обладает большей удельной мощностью. На рисунке изображён генератор, дающий выпрямленный ток 80 А при напряжении 14 В.

Внимание! Прежде, чем утверждать, что зарядка пропала именно в генераторе ВАЗ 2107, проверьте:

• Если на генераторе есть входящее напряжение, то это ещё не доказывает, что повреждён именно он и нет выходящего тока. Ведь к обмотке возбуждения генератора ток подводят диоды. В таком случае на приборной панели будет гореть лампа заряда аккумулятора.
• Стоит также замерить тестером напряжение в сети. Если оно ниже 12 В, то, скорее всего, где – то случилось короткое замыкание, и в таком случае может интенсивно греться проводка.
• Следует проверить ремень генератора, точнее, его натяжение. Если он натянут слабо, то вместо того, чтобы приводить в движение ротор генератора, ремень скользит по нему сам, так как нет контакта.
• Вышло из строя реле зарядки генератора. Об этом нужно поговорить особо.

Реле зарядки на ВАЗ 2107 (инжектор) находится в одном корпусе с механизмом щёток, и его задача – стабилизировать напряжение на выходе. Несколько лет назад встречались реле, которые были вштампованы в печатную плату, и находились под панелью приборов, были неразборными. На рисунке реле указано стрелкой. В обиходе из – за характерной формы его называют «таблеткой».

Теперь с развитием микроэлектроники печатную плату с успехом заменяет полупроводниковое реле. Размеры стали меньше, и нет проблем с установкой.

Как проверить, исправно ли реле зарядки?

Для этого:

• открываем капот;
• заводим двигатель;
• С помощью вольтметра замеряем напряжение на клеммах аккумулятора, которое, естественно, является выходным с генератора. Если напряжение будет выше 14,8 В или меньше 13,2 В, колебаться, выходя за эти пределы – неисправно реле зарядки.

Какие причины могут вывести из строя реле зарядки?

Всего две, не считая грубых поломок корпуса генератора:

• «плановый» износ щёток, которые представляют собой графитовые электроды. В этом случае постепенно нарушается контакт и совсем пропадает. В результате не подаётся ток на обмотку возбуждения генератора, и он не работает;
• Случилось короткое замыкание в самой электросхеме, при этом выходной ток на генераторе и аккумуляторе есть, но он выше 14,8 В.

Реле зарядки находится на генераторе, на его задней крышке, и, какой бы формы и цвета не была «таблетка», из корпуса генератора к нему выходит жёлтый провод. Реле расположено так, что его можно заменить, не снимая генератор. Но на рисунках для удобства показана работа на снятом генераторе.

Как заменить реле зарядки?

Если после принятия этих мер нет эффекта, нужно искать причину в генераторе, об этом расскажем в следующий раз. При этом помните, что если вы снимаете генератор, то или у вас: есть приличные знания в электротехнике, или вам есть, кому его отдать. Третьего не дано, тем более, если у вас стоит инжектор.

В заключение позвольте рассказать про несколько других причин отсутствия зарядки или имитации, а так же дать совет:

1. Если у вас ВАЗ 2107 инжектор, то категорически не рекомендуется на работающем двигателе сбрасывать клемму аккумулятора для различных «проверок», и особенно подпускать к капоту посторонних для этой цели. Это очень вредит электронным «мозгам».
2. Желательно любителям «прикурить», уметь сказать твёрдое «нет», если у вас ВАЗ 2107 инжектор.
3. На приборном щитке к плате не припаяны разъёмы, а приклёпаны. Поэтому у некоторых автомобилей на морозе, пока холодный салон, отсутствует контакт с лампой зарядки. Она горит, имитируя отсутствие тока с генератора. После прогрева салона контакт восстанавливается и лампа гаснет.
4. Следующая причина у любителей ездить на мойку на морозе. Когда вода попадает в реле и щёточный узел и там замерзает, то зарядки нет. Выход – погреть любым мощным феном.

В автомобилях установлены генераторы переменного тока. В зависимости от модели и установленного на автомобиле электрического оборудования могут устанавливаться генераторы Delco Remy CS различной мощности CS-121 и CS-130. Цифры обозначают наружный диаметр пластин статора в миллиметрах.

Генераторы CS оборудованы встроенным регулятором напряжения. По своим электрическим характеристикам статор Delta, блок выпрямителя и ротор с контактными кольцами и щетками аналогичны тем, которые были использованы в более ранних генераторах. Применены стандартные шкив и крыльчатка, однако, отверстия для испытания не предусмотрено.

Реле

Автомобильное реле — это выключатель, который служит для замыкания и размыкания участков электроцепей при определенных показателях электрических и неэлектрических входящих величин. Оно является коммутатором токов нагрузки, когда исполнитель, например, стартер, генератор, вентилятор или другая конструкция, потребляет больший ток.

Устройство электрического реле:

электромагнит — провод, который наматывается на катушку с сердечником из магнитного материала;

якорь — специальная пластина, управляющая контактами;

переключатель (переключающий, размыкающий, замыкающий).

При прохождении электротока через обмотку электрического магнита возникает электрополе, прижимающее якорь к сердечнику, с помощью толкателя его сдвигает, переключая контакты. Имеются два главных типа реле авторегуляторов напряжения, применяющихся на машинах Жигули 2106.

Неконтактное электрическое реле-регулятор типа 121.3702. Достаточно новый агрегат, использующийся водителями в наши дни, не требующий никаких настроек и дополнительного регулирования.

Магнитный электрический регулятор с индексом РР-380 — прибор старого образца, в настоящее время его изготовление приостановлено, он не выпускается как деталь к ВАЗ 2106.

Взаимозаменяемость реле позволяет при смене одного вида на другой не выполнять доработку электрической схемы зарядки машины.

Прежде чем приступить к замене реле напряжения, нужно проверить работоспособность регулятора. Следует завести машину, при этом скорость вращения коленвала должна составлять 2500-3000 об./мин. Затем нужно отключить все потребители электроэнергии, кроме зажигания, и измерить вольтметром напряжение на клеммах аккумулятора.

Пропала, причины

Пропадает зарядка на ВАЗ 2106 по таким причинам

1. Износ щеток генератора

2. Выход из строя диодного моста генератора

3. Неисправность реле зарядки

4. Проблемы с генератором.

Не дает з-ку генератор

Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то виной тому могут быть щетки в генераторной установке. Они могут иметь предельный износ, либо заедать в гнездах щеткодержателя.

Для проверки щеток генератор не нужно снимать с автомобиля, так как щеточный узел доступен и легко снимается. Изношенные щетки либо заменяются, либо меняется узел целиком. Перемещение щеток проверяют надавливанием. Щетки должны легко войти в свои колодцы и легко вернуться. В противном случае щетки вынимаются, и колодцы зачищаются, также снимаются заусенцы с самих щеток.

Проверяется также контакт генератора с массой автомобиля и при необходимости восстанавливается. Иногда достаточно немного отпустить крепление провода с массой и поводить проводом из стороны в сторону, чего будет достаточно для восстановления надежного контакта. Для полного контроля провод снимается и наконечник зачищается.

Подключение

Работу по замене реле лампы зарядки ВАЗ 2106 следует проводить в следующей последовательности:

Отворачиваем 2 крепежа реле лампы зарядки и демонтируем изделие с установленных шпилек.

Помечаем маркером или фломастером подводящую электропроводку для контроля над корректностью обратного подключения обновленного изделия. При неправильном включении реле в сеть энергообеспечения автомобиля он перестает функционировать, что создаст аварийную ситуацию из-за резкого повышения разности потенциалов на выходных контактах генераторного устройства.

Рассоединяем проводную цепь, меняем реле на исправное изделие и проводим обратный монтаж.

При тестировании реле лампы зарядки категорически запрещается делать КЗ между выходными элементами цепи, т.к. это вызовет дефекты блока устройств выпрямления тока. Перед тестированием реле регулятора зарядки необходимо убедиться в оптимальной степени натяжки генераторного ремня. К электрической цепи генераторной обмотки возбуждения не следует подключать другие энергетические ресурсы, т. к. падение напряжения на исследуемом реле зарядки ВАЗ 2106 может превысить оптимальные значения.

Как проверить

Проверка регулятора напряжения ваз 2106 выполняется на автомобиле с полностью заряженным аккумулятором:

Заведите автомобиль и сделайте частоту вращения коленвала 2500-3000об/мин.

Отключите все лишние потребители электроэнергии, за исключением конечно самого зажигания.

Замеряйте вольтметром напряжение на клеммах аккумулятора. Оно должно быть равным 14.2В плюс минус десятые доли.

При любых существенных отклонениях напряжения от нормы необходимо заменить регулятор. Для этого:

Отверните две гайки крепления реле и снимите регулятор со шпилек.

Промаркируйте маркером провода, чтобы при дальнейшей сборке не перепутать их местами, а это важно, так как если вы перепутаете провода местами регулятор перестанет работать и как следствие возрастет напряжение на выходе генератора.

Отсоединив провода, замените регулятор на новый и установите в порядке обратном снятию.

Схема автомобильного генератора — АвтоТачки

Самые основные Функции генератора — Зарядка аккумулятора Питание аккумулятора и электрооборудования двигателя внутреннего сгорания.

Поэтому давайте подробно рассмотрим схему генератора как его правильно подключить, а также дадим несколько советов как проверить самостоятельно.

Генератор Механизм, преобразующий механическую энергию в электрическую. Генератор имеет вал, на котором установлен шкив, через который он получает вращение от коленчатого вала ДВС.

1. Accumulator battery
2. Generator output «+»
3. Ignition switch
4. Alternator health indicator lamp
5. Noise suppression capacitor
6. Positive Power Rectifier Diodes
7. Negative Power Rectifier Diodes
8. «Mass» of the generator
9. Excitation диоды
10. Обмотки трех фаз статора
11. Питание обмотки возбуждения, опорное напряжение для регулятора напряжения
12. Обмотка возбуждения (ротор)
13. Регулятор напряжения

машинный генератор предназначен для питания электропотребителей, таких как: система зажигания, бортовой компьютер, освещение машины, система диагностики, а также возможен заряд аккумулятора машины. Мощность генератора легкового автомобиля составляет примерно 1 кВт. машинные генераторы достаточно надежны в эксплуатации, поскольку обеспечивают бесперебойную работу многих устройств в автомобиле, а потому и требования к ним соответствующие.

Устройство генератора

Устройство машинного генератора предполагает наличие собственного выпрямителя и схемы управления. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трехфазный переменный ток, который далее выпрямляется последовательностью из шести больших диодов, и постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). затем ток через щетки и контактные кольца подается на электронную схему.

Устройство генератора: 1. Гайка. 2. Шайба. 3.Шкив. 4. Передняя крышка. 5. Дистанционное кольцо. 6. Ротор. 7. Статор. 8. Задняя крышка. 9. Корпус. 10. Прокладка. 11. Защитный рукав. 12. Выпрямительный блок с конденсатором. 13. Щеткодержатель с регулятором напряжения.

Генератор располагается перед двигателем внутреннего сгорания автомобиля и запускается при помощи коленчатого вала. Схема подключения и принцип работы автомобильного генератора одинаковы для любого автомобиля. Конечно, есть некоторые отличия, но они, как правило, связаны с качеством выпускаемого товара, мощностью и компоновкой компонентов в моторе. Во всех современных автомобилях устанавливаются генераторные установки переменного тока, в состав которых входит не только сам генератор, но и регулятор напряжения. Регулятор равномерно распределяет силу тока в обмотке возбуждения, именно за счет этого мощность самой генераторной установки колеблется в тот момент, когда напряжение на выходных силовых клеммах остается неизменным.

Новые автомобили чаще всего оснащаются электронным блоком на регуляторе напряжения, поэтому бортовой компьютер может контролировать величину нагрузки на генераторную установку. В свою очередь, на гибридных автомобилях генератор выполняет работу стартер-генератора, аналогичная схема используется и в других конструкциях системы «стоп-старт».

Принцип работы автогенератора

Схема подключения генератора ВАЗ 2110-2115

Схема подключения генератора Переменный ток включает в себя следующие компоненты:

1. Аккумулятор.
2. Генератор.
3. Блок предохранителей.
4. Зажигание.
5. Приборная панель.
6. Блок выпрямительный и дополнительные диоды.

Принцип работы довольно прост, при включении зажигания плюс через замок зажигания идет через блок предохранителей, лампочку, диодный мост и через резистор идет на минус. Когда загорается лампочка на приборной доске, то плюс идет на генератор (на обмотку возбуждения), далее в процессе запуска ДВС начинает вращаться шкив, якорь тоже вращается, за счет электромагнитной индукции, возникает электродвижущая сила и возникает переменный ток.

Наиболее опасно для генератора короткое замыкание пластин радиатора, соединенных с клеммой «масса» и «+» генератора, с случайно зажатыми между ними металлическими предметами или токопроводящими мостиками, образовавшимися из-за загрязнения.

далее в выпрямительный блок по синусоиде на левое плечо, плюс диода проходит, а минус на право. Дополнительные диоды на лампочке отсекают минусы и получаются только плюсы, потом идет на узел приборной панели, а диод который там пропускает только минус, в итоге свет гаснет а плюс потом проходит резистор и уходит в минус.

Принцип работы генератора машинных постоянных можно объяснить так: через обмотку возбуждения начинает протекать небольшой постоянный ток, который регулируется блоком управления и поддерживается на уровне чуть более 14 В. Большинство генераторов в автомобиль способен производить не менее 45 ампер. Генератор работает при 3000 об/мин и выше — если посмотреть на соотношение размеров ремней вентилятора для шкивов, то оно будет два-три к одному по отношению к частоте ДВС.

Во избежание этого пластины и другие части выпрямителя генератора частично или полностью покрыты изолирующим слоем. В монолитной конструкции выпрямительного блока радиаторы в основном совмещены с монтажными пластинами из изоляционного материала, армированными соединительными стержнями.

далее рассмотрим схему подключения машинного генератора на примере автомобиля ВАЗ-2107.

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от типа используемого генератора. для подзарядки аккумулятора на таких автомобилях как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые на карбюраторном двигателе внутреннего сгорания, подойдет генератор типа Г-222 или его аналог с максимальным выходным током 55А нужный. В свою очередь, на автомобилях ВАЗ-2107 с инжекторным двигателем внутреннего сгорания используется генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным выходным током 80-90А. также можно установить более мощные генераторы с обратным током до 100А. Выпрямительные блоки и регуляторы напряжения встроены абсолютно во все типы генераторов; обычно они выполнены в одном корпусе со щетками или съемными и закреплены на самом корпусе.

Схема зарядки ВАЗ 2107 имеет небольшие отличия в зависимости от года выпуска автомобиля. Самым главным отличием является наличие или отсутствие лампочки контроля заряда, которая находится на панели приборов, а также способ ее подключения и наличие или отсутствие вольтметра. Такие схемы применяются в основном на карбюраторных автомобилях, при этом на автомобилях с инжекторными ДВС схема не меняется, она идентична тем автомобилям, которые выпускались ранее.

Обозначения генераторных установок :

1. «Плюс» силового выпрямителя: «+», V, 30, V+, BAT.
2. «Земля»: «-», D-, 31, B-, M, E, GRD.
3. Выход обмотки возбуждения: W, 67, DF, F, EXC, E, FLD.
4. Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
5. Фазовый выход: ~, W, R, STA.
6. Вывод нулевой точки обмотки статора: 0, МП.
7. Вывод регулятора напряжения для подключения его к бортовой сети, обычно к «+» аккумуляторной батареи: В, 15, С.
8. Выход регулятора напряжения для питания его от замка зажигания: IG.
9. Выход регулятора напряжения для подключения его к бортовому компьютеру: ФР, Ф.

Схема генератора ВАЗ-2107 тип 37.3701

1. Аккумуляторная батарея.
2. Генератор.
3. Регулятор напряжения.
4. Монтажный блок.
5. Замок зажигания.
6. Вольтметр.
7. Индикатор заряда аккумулятора.

При включении зажигания плюс от замка идет на предохранитель №10, далее идет на реле контрольной лампы заряда аккумулятора, далее идет на контакт и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом пускателя, куда подключены все три обмотки. Если контакты реле замкнуты, то контрольная лампа горит. При запуске ДВС генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле протекает ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор №15 пропускает ток через предохранитель №9. Аналогично обмотка возбуждения получает питание через генератор щеточного напряжения.

Схема зарядки ВАЗ с инжекторными ДВС

Такая схема идентична схемам на других моделях ВАЗ. Отличается от предыдущих способом возбуждения и контроля за исправностью генератора. Его можно осуществить с помощью специальной контрольной лампы и вольтметра на панели приборов. Также через лампу заряда происходит начальное возбуждение генератора в момент начала работы. При работе генератор работает «анонимно», то есть возбуждение идет напрямую с 30-го вывода. При включении зажигания питание через предохранитель №10 поступает на лампу зарядки в панели приборов. далее через монтажный блок поступает 61-й вывод. Три дополнительных диода обеспечивают питание регулятора напряжения, который, в свою очередь, передает его на обмотку возбуждения генератора. В этом случае загорится контрольная лампа. Именно в тот момент, когда генератор будет работать на пластинах выпрямительного моста напряжение будет намного выше, чем у аккумулятора. При этом контрольная лампа не будет гореть, т.к. напряжение с ее стороны на дополнительных диодах будет ниже, чем со стороны обмотки статора и диоды закроются. Если при работе генератора контрольная лампа загорается в пол, это может означать пробитие дополнительных диодов.

Проверка работы генератора

Проверить работоспособность генератора можно несколькими способами, используя определенные методы, например: можно проверить обратное напряжение генератора, падение напряжения на проводе, соединяющем токовый выход генератора с аккумулятором или проверьте регулируемое напряжение.

Для проверки понадобится мультиметр, машинный аккумулятор и лампа с припаянными проводами, провода для соединения генератора с аккумулятором, а также можно взять дрель с подходящей головкой, так как возможно придется крутить ротор за гайку на шкиве.

Элементарная проверка с помощью лампочки и мультиметра

Схема подключения: выходная клемма (B+) и ротор (D+). Лампу необходимо подключить между основным выходом генератора B+ и контактом D+. После этого берем силовые провода и подключаем «минус» к минусовой клемме аккумулятора и к массе генератора, «плюс» соответственно к плюсу генератора и к В+ выходу генератора. Закрепляем на тиски и соединяем.

«Масса» должна быть подключена в самую последнюю очередь, чтобы не закоротить аккумулятор.

Включаем тестер в режим постоянного напряжения (DC), один щуп цепляем к аккумулятору на «плюс», второй тоже, но на «минус». далее, если все в рабочем состоянии, то должна загореться лампочка, напряжение в этом случае будет 12,4В. Затем берем дрель и начинаем крутить генератор, соответственно лампочка в этот момент перестанет гореть, а напряжение будет уже 14,9В. Затем добавляем нагрузку, берем галогеновую лампу h5 и вешаем на клемму аккумулятора, она должна загореться. Затем в том же порядке подключаем дрель и напряжение на вольтметре уже покажет 13,9В. В пассивном режиме батарея под лампочкой дает 12,2В, а когда крутим дрель, то 13,9В.

Схема проверки генератора

Категорически не рекомендуется :

1. Проверка генератора на работоспособность по короткому замыканию, то есть «по искре».
2. Допустить, чтобы генератор работал без включенных потребителей, также нежелательно работать с отключенным аккумулятором.
