Содержание

инструкция по эксплуатации брелка сигнализации

Автосигнализация Старлайн А94 с автозапуском двигателя внутреннего сгорания машины относится к новому поколению подобных устройств. Отличительная особенность противоугонного комплекса — диалоговая защита от взлома шифрования радиосигнала. Код-грабберы практически не способны перехватить информацию, передаваемую таким способом. Помимо злоумышленников, производитель защитил А94 и А94S от помех в городских условиях.



Второй важнейший пункт, помимо автозапуска, который так манит покупателей — это доступная цена. Продукт стоит совсем не дорого по сравнению с аналогами других марок.

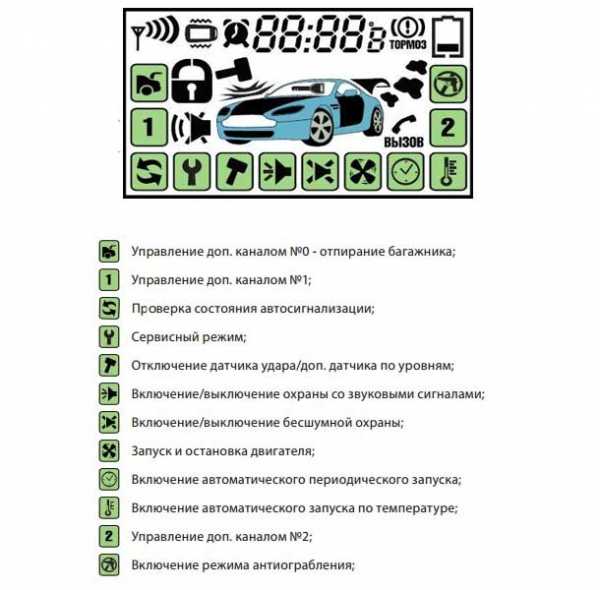

Обозначения брелка

Хотя оба, идущих в комплекте пульта, равноценны по уровню защиты от взлома сигнала  благодаря диалоговому режиму шифрования радиосигнала, они всё же отличаются своим функционалом и внешним видом. В частности, у главного пульта больше кнопок — 4 и есть экран, дополнительно увеличивающий возможности управления функциями системы. Поэтому для настройки автозапуска двигателя используют именно его.

Основной брелок получает данные о состоянии противоугонного комплекса, включая датчики, подключённые к мотору, в следующих ситуациях:

  • если появился сигнал тревоги из-за срабатывания сигнализации;
  • устройство выполняет переданные с брелков команды;
  • происходит изменение настроек или режимов работы.

В таких ситуациях на ЖК-дисплее можно увидеть соответствующие обозначения в виде надписей, числовых значений и пиктограмм. Они дополняют световые, звуковые и вибросигналы, издавать которые способен коммуникатор.

Постоянно на экране пульта управления можно увидеть информацию о том, каково текущее время, включён ли будильник для автозапуска, активированы ли иные опции, каков уровень напряжения и какая температура мотора с салоном машины. Именно наличие дисплея, позволяющего как можно актуальнее контролировать состояние как системы, так и авто, делает главный брелок незаменимым инструментом автозапуска.



Помимо дисплея активно используются клавиши. Последние необходимо нажимать правильно. В частности, применяются такие виды нажатий:
  • кратковременное — как одной, так и нескольких клавиш — длится не более полусекунды;
  • долговременное удерживание одной или нескольких кнопок — длится до появления нужных звуковых сигналов;
  • двойное воздействие на одну клавишу в течение секунды;
  • последовательное нажатие на несколько клавиш, одно из которых долговременное, а второе кратковременное (важно не нажимать обе кнопки одновременно, поэтому перед вторым воздействием первую клавишу отпускают).

В частности, именно с помощью кратковременных нажатий происходит выбор курсором нужного значения в меню на экране.

Программирование параметров запуска двигателя StarLine А94

Прописывание нужных функций в брелке происходит с помощью нажатия кнопки Valet необходимое число раз. Номер каждой программируемой опции можно узнать из руководства пользователя. В то же время, установка парамеров каждой из них производится через основной брелок, который к тому моменту уже должен быть привязан и настроен.

Настройка брелка сигнализации Старлайн А94 с автозапуском


Прежде чем настроить пульт, его необходимо привязать к сигнализации. В случае со Старлайн А94 это происходит достаточно быстро и просто. Первым делом находят и семь раз нажимают кнопку Валет и сразу после этого поворачивают ключ зажигания. Как только зажигание включается, одновременно нажимают на пульте первую и вторую кнопки и удерживают до появления подтверждения в виде звукового сигнала.

Чтобы настроить привязанный к сигналке пульт, необходимо предварительно перевести комплекс в сервисный режим. Включается он через наведение курсора на пиктограмму с изображением гаечного ключа и кратковременное нажатие на третью клавишу. Автомобиль должен отреагировать световым сигналом фар, а сам брелок — мелодичным звуком.

Включение и отключение автозапуска

Как включение, так и отключение опции посредством брелка Starline А94 происходит через нажатие нужных кнопок и выбор определённых пунктов меню на экране. Обе процедуры очень похожи между собой. По сути любая опция автоматического запуска включается так же, как и выключается.

Как включить и отключить автозапуск Старлайн А94 по времени

Активация опции происходит посредством основного брелка. Для этого курсор наводят на пиктограмму с изображением часов и нажимают кнопку номер три. Автомобиль прореагирует миганием габаритов, а на дисплее пульта высветится время, оставшееся до завода. Это время появляется лишь на пять секунд, после чего возобновляется показ текущего часа.

Двигатель транспортного средства можно активировать по таймеру — это значит, что он будет запускаться регулярно с определённой периодичностью. Производитель позволяет устанавливать любой промежуток времени до суток, при этом пауза между каждым запуском должна быть не менее двух часов. В случае неудачного пуска цикл прекращается.



Включают данную опцию через индикатор на ЖК-дисплее основного пульта управления — курсор наводят на пиктограмму часов и нажимают третью клавишу. С помощью кратковременных нажатий данной кнопки также регулирую время и шаг завода. При каждом нажатии период увеличивается на 2 часа. Для сохранения настроек ждут автоматического выхода брелка из меню. Чтобы убрать опцию, выбирают ту же пиктограмму, но нажимают не третью, а вторую кнопку.

Ещё одна возможность — автозавод по будильнику. В таком случае мотор включается регулярно в одно заранее назначенное время. Для активации этой функции используются меню с часами, повторяя все манипуляции, описанные выше. Подробнее о настройке будильника можно узнать из видео.

Как поставить автозапуск по температуре

Противоугонная система Старлайн А94 позволяет установить автоматический пуск двигателя по температуре окружающей среды благодаря наличию специального датчика. Производитель разрешает выбирать показатель термометра, активирующий мотор, в пределах от -27 до -3 градусов.


Для настройки данной опции, необходимо:
  • установить курсор на дисплее главного пульта управления на пиктограмму с изображением термометра;
  • кратковременно нажать третью кнопку и дождаться светозвуковых сигналов, как от самого авто, так и от брелка;
  • дождаться появления на экране сведений об актуальной температуре воздуха;
  • с помощью кратковременных воздействий на третью клавишу выставить из предложенных значений ту температуру, при которой начнётся разогрев мотора — каждое нажатие равно изменениям показателя термометра на три градуса;
  • сохранить настройки, просто подождав автоматического выхода из меню, не нажимая других кнопок.


Отключение опции автозапуска по показаниям датчика температуры происходит схожим с включением образом — через предварительный выбор курсором пиктограммы с изображением термометра. После этого нажимают на вторую клавишу и дожидаются двойного мигания габаритных огней. В знак успешного выполнения команды на экране исчезает индикация температуры, а брелок издаёт мелодичный звук.

Дистанционный запуск двигателя Старлайн А94


Прежде чем активировать эту безусловно полезную функцию, необходимо учесть следующее:
  • количество попыток запуска двигателя в течение одного цикла равно четырём;
  • после последней попытки активирования мотора, если она была неудачна, а брелок находился в радиусе перехвата радиоволн от автосигнализации, на ЖК-экране основного пульта возникнет индикатор «ОСТ» и он издаст четыре звуковых сигнала;
  • в случае несвоевременного самопроизвольного глушения запущенного дистанционно мотора, сигнализация вновь запустит весь цикл заново;
  • в случае активации режима автозавода по температуре, так активируется независимо от того, были ли попытки дистанционно запустить силовую установку или же назначен завод по будильнику, или таймеру.

Перед тем, как активировать опцию, необходимо подготовить автомобиль. Если на него установлена РКПП, то предварительно включают «программную нейтраль». Если же на транспортном средстве стоит коробка автомат, то её переводят в парковочный режим.



Запуск происходит с помощью активации опции через команду на экране главного брелка — курсор наводят на пиктограмму с вентилятором и нажимают на кнопку номер три. Но это не единственный способ. Если по какой-то причине нежелательно использование дисплея, обходятся одними лишь клавишами. Для чего, первым делом, зажимают первую кнопку до появления мелодичного звука, а потом кратковременно воздействуют на третью. Успешное действие приведёт к светозвуковой реакции со стороны машины, активации охранного режима, закрытию замков дверей и, в конечном итоге, активации силового агрегата.

Отключение дистанционного управления мотором в общих чертах схоже с активацией этой опции — это также можно сделать через экран или одними кнопками. В первом случае, выбирают курсором уже упомянутую пиктограмму и воздействую на клавишу номер два. Во втором — зажимают первую кнопку до появления мелодичного звука, а потом кратковременно нажимают на клавишу номер четыре. В знак успешно выполненной команды, поворотники моргнут четырежды и отключится мотор. Возвращение к работе двигателя происходит через стандартную процедуру активации.

Запуск Вебасто с брелка сигнализации Старлайн А94

Подогреватель управляется через настройки дополнительного канала, позволяющие включать систему одним кратковременным нажатием третьей кнопки.

Как пользоваться автозапуском StarLine А94


Эта сигнализация — современное устройство, позволяющее заводить мотор транспортного средства не только дистанционно, но и в установленное время или по показаниям температуры. Применение этих возможностей, в частности, позволяет добиться прогрева двигателя в холодное время года, ещё до того, как в салон сядет сам автовладелец. Читать в подробностях обо всех возможностях данной опции можно в руководстве пользователя, идущем в комплекте с устройством.

Инструкция по эксплуатации

Автовладельцы могут узнать обо всех особенностях настроек и эксплуатации противоугонного комплекса Старлайн А94 из подробной инструкции, которая прилагается к устройству. Также это русскоязычное руководство доступно в формате pdf.

Что делать, если не работает автозапуск



Неполадки опции иногда случаются. Чаще всего автовладельцам приходится сталкиваться с ошибкой ОС7, в результате возникновения которой двигатель не заводится или же авто не реагирует на сигналки брелков. Причин возникновения данной ошибки много, но на автоматический пуск силовой установки она влияет в том случае, если неполадка кроется в некорректной настройке цифрового контроллера. Устраняют её, перенастроив устройство заново.

rus-avtomir.ru

ее описание и характеристика, инструкция по эксплуатации и правила установки автосигнализации

Автосигнализация Старлайн А39 2CAN+2LIN с функцией телематики и GSM-связью может устанавливаться в транспортные средства с напряжением в электросети не более 18 вольт. Это значит, что использование данной модели противоугонного комплекса невозможно на мотоциклетной технике или «большегрузах».

Содержание

Открытьполное содержание

[ Скрыть]

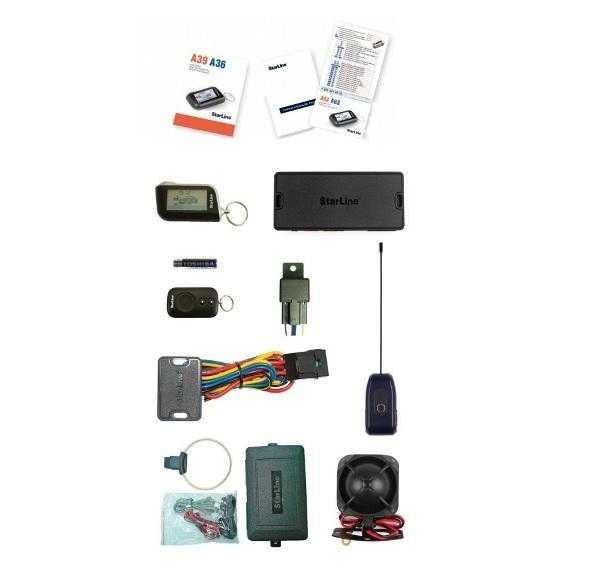

Комплектация системы Старлайн А39

Описание элементов, которые входят в комплект поставки «сигналки» Старлайн А39 2CAN+2LIN:

  • основной микропроцессорный модуль;
  • коммуникатор обратной связи с экраном;
  • запасной пейджер, дисплеем не оснащается;
  • элемент питания класса ААА для установки в главный пульт;
  • дополнительное реле коммутации;
  • силовой блок;
  • антенный адаптер;
  • модуль обхода штатного блокиратора двигателя;
  • комплект жгутов кабелей для подключения к аварийной сигнализации, температурному датчику, силовому модулю, а также шинам CAN и LIN;
  • набор проводов для соединения с центральным замком и другими узлами транспортного средства;
  • GSM-модуль;
  • кабель для подключения антенного адаптера;
  • светодиод для индикации состояния автомобильной сигнализации;
  • концевой переключатель для установки на капот с кабелем подсоединения;
  • датчик температуры силового агрегата;
  • кнопка «Валет» для входа в сервисный режим управления системой охраны автомобиля;
  • клемма для подсоединения электроцепи питания на 12 вольт;
  • диодные элементы;
  • документация, включающая в себя сервисное руководство, гарантийный талон и памятку потребителя.

В комплект сигнализации Старлайн А39 2CAN+2LIN с автозапуском не входят сирена и «концевики» для дверей, их надо докупить отдельно.

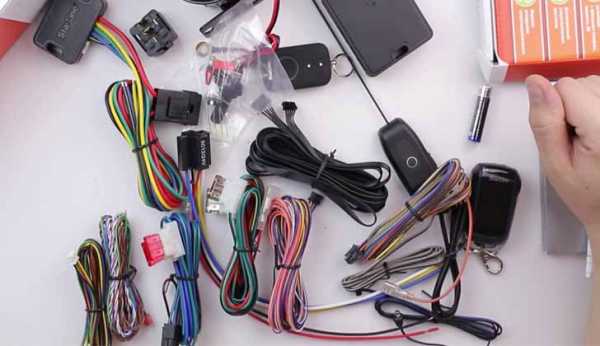

Комплектация противоугонной системы Старлайн А39 2CAN+2LIN

Основные функции Старлайн А39

Сигнализация Starline A39 2CAN+2LIN имеет функцию автоматического запуска двигателя, управлять которой можно с помощью специального приложения, устанавливающегося на смартфон. Также в этой модели предусмотрены опции оповещения и возможность управления охранным комплексом посредством использования двустороннего канала связи. Вся информация о состоянии системы отображается на дисплее брелока.

Описание опций, которыми обладает сигнализация:

  1. Блокировка силового агрегата с использованием основного и дополнительного реле.
  2. Защита нескольких зон транспортного средства посредством контроллера удара, а также концевых переключателей.
  3. Бесшумная и звуковая постановка на охрану автомобиля.
  4. Оповещение владельца транспортного средства через мобильное приложение или пульт.
  5. Возможность управления нагревательными устройствами, установленными штатно. Речь идет о предпусковых обогревателях дизельных моторов.
  6. Автоматическая постановка машины на охрану в результате случайного отключения защиты.
  7. Возможность работы со штатным центральным замком при использовании режима «Слейв».
  8. Активация охраны по импульсу, подающемуся с шок-сенсора.
  9. Самодиагностика всех составляющих элементов противоугонной системы во время включения и отключения защиты. При обнаружении неисправных зон информация об этом отображается на коммуникаторе с дисплеем.
  10. Возможность дополнительного использования радиореле Р2, а также кодовых устройств Р3 от производителя Старлайн.
  11. Защита сигнализации от отключения питания. Если это произойдет, система сохранит блокировку двигателя, поэтому его запуск будет невозможен. Кроме того, блок управления оснащается энергонезависимой памятью, в которой сохраняется вся информация о срабатываниях системы в режиме охраны.
  12. Возможность дополнительной установки модулей Старлайн М22 и М32 на автомобили, оснащенные интерфейсом CAN.
  13. Наличие функции «Антиограбление». С ее помощью пользователь может активировать блокировку мотора, если на автомобиль было совершено разбойное нападение. Силовой агрегат автоматически остановится, когда злоумышленник покинет место преступления и будет на безопасном расстоянии от автовладельца. Данная опция может быть активирована скрытно.
  14. Наличие функции «Паника». С ее помощью производится активация сирены и оптических устройств машины по команде с брелока. Это позволит отпугнуть возможных преступников от машины.

Технические характеристики

Описание свойств и параметров охранного комплекса Старлайн А39:

  • передача данных производится по каналу с частотой 433-434 МГц;
  • радиус функционирования основного пульта в режиме отправки импульсов — не больше 800 м, при их получении — до 2 км;
  • диапазон работы запасного устройства — 15 метров;
  • для управления охранным комплексом используется 128 каналов;
  • диапазон температур, при которых Старлайн А39 выполняет все опции, составляет от -50 до +85 градусов;
  • в режиме охраны система потребляет не более 20 мА.

Выходные электролинии Старлайн А39 рассчитаны на работу со следующими токами:

Цепь устройстваСила, А (не более)
Сирена2
Фары автомобиля15 (для двух электролиний)
Приводные устройства замков15
Система зажигания25
Дополнительное электрооборудование25
Стартерный механизм25
Система управления силовым агрегатом0,2
Блокировка мотора с использованием реле30
Дополнительные каналы0,2

Основные правила установки охранной системы

Устанавливать сигнализацию Старлайн А39 с автоматическим стартом двигателя старого либо нового образца нужно с учетом рекомендаций:

  1. Микропроцессорное устройство располагается скрытно, в месте, наименее подверженном высоким температурам и влажности. Нельзя ставить модуль рядом с воздуховодами отопительной системы. Блок оснащается встроенным датчиком температуры салона, поэтому такое расположение может привести к некорректным показаниям.
  2. Модуль антенного адаптера ставится как можно выше на заднем или ветровом стекле. Расстояние между приемопередатчиком и металлическими поверхностями должно составить не меньше 5 см. Если автомобиль оборудован контроллерами дождя и света, адаптер необходимо разместить подальше от них. Кроме того, нельзя устанавливать антенный модуль на верхней части стекла, если там нанесена тонировочная пленка — это ухудшает приём и передачу сигналов.
  3. Светодиод состояния сигнализации ставится в видном месте салона, около ветрового стекла. Допускается его расположение на панели приборов.
  4. Перед монтажом системы следует произвести подключение всех ее элементов отдельно от авто и подсоединить их к аккумулятору. Это позволит убедиться в исправности комплекса перед монтажом на машину.
  5. Сирена размещается в подкапотном отсеке скрытно, в наиболее сухом месте, не подверженном воздействию критически высоких температур. Рупор устройства необходимо разместить вниз, это позволит избежать скопления влаги внутри. Электролинию питания надо оборудовать предохранительным устройством на 3 ампера.
  6. Контроллер температуры устанавливается на картере двигателя или любой металлической поверхности, примыкающей к головке блока цилиндров. Допускается монтаж устройства в патрубок системы охлаждения. Нельзя ставить датчик рядом с выпускным коллектором, поскольку это приведет к деформации корпуса регулятора вследствие воздействия высокой температуры.
  7. Укладка проводов выполняется под декоративной облицовкой салона. Прокладывать электроцепи нельзя в местах где расположены движущиеся механизмы и узлы авто.

Установка противоугонной системы Старлайн А39 2CAN+2LIN производится на автомобиле с отключенным аккумулятором.

Как установить автосигнализацию Старлайн А39?

Руководство по установке системы 2CAN+2LIN производства Старлайн:

  1. Отключается батарея, для этого от аккумулятора в моторном отсеке надо отсоединить клеммный зажим с отрицательным выходом.
  2. Производится установка микропроцессорного устройства. Его монтаж рекомендуется произвести за контрольной комбинацией, это обеспечит максимально короткую длину проводов. Модуль фиксируется на ровной поверхности с использованием пластмассовых хомутов или саморезов.
  3. Устанавливается светодиод.
  4. Производится монтаж регулятора температуры и сирены под капотом.
  5. Выполняется размещение антенного адаптера на внутренней поверхности лобового или заднего стекла.
  6. На капот, багажный отсек и двери монтируются «концевики».
  7. Провод -12 вольт («масса» или заземление) надо соединить с кузовом автомобиля, для этого можно использовать любой штатный болт. Применение саморезов для фиксации на корпусе не допускается. Кабель питания с сечением не меньше 6 мм2 подключается к основной колодке блока управления.

Инструкция по эксплуатации

При потере руководства по применению Старлайн А39 2CAN+2LIN допускается использование технической документации от сигнализации более раннего года выпуска — А93.

Режимы

Особенности управления Starline с шинами 2CAN и 2LIN:

  1. Перед включением охраны надо удостовериться в том, что зажигание отключено, ручной тормоз затянут, а все дверные замки и капот заперты. Активация производится путем нажатия на кнопку 1. Сработает сирена, коммуникатор воспроизведет мелодичный сигнал, на его экране отобразится индикатор режима охраны.
  2. Если требуется активация защиты без звуковых сигналов, то кнопка 1 зажимается на несколько секунд. Затем на клавишу 2 надо «кликнуть» кратковременно. Условия для включения функции аналогичны.
  3. Активация беззвучной охраны выполняется путем зажатия первой кнопки коммуникатора. Она зажимается, пока не сработает звуковой мелодичный сигнал. Затем необходимо нажать на элемент управления 2. Коммуникатор воспроизведет один импульс, на его дисплее появится соответствующий символ.
  4. Функция автоматического включения охраны настраивается путем перевода курсора в положение индикатора с надписью «Авто» на дисплее. При запертых дверях пользователь должен отключить зажигание и покинуть салон, закрыть все замки. Через 10 секунд после этого произойдет автоматическая активация защиты.
  5. При включении охраны на авто с заведенным двигателем надо убедиться, что селектор коробки передач находится в положении нейтральной скорости. Пока мотор запущен, поднимается рычаг ручного тормоза. Затем пользователь открывает дверь и нажимает на коммуникаторе клавишу 2. Ключ извлекается из замка зажигания, водитель покидает салон и запирает все двери. Затем кликается первая элемент управления, это приведет к активации охраны.
  6. Для активации защиты без брелока используется сервисная клавиша. Ключом открывается дверь авто, это приведет к срабатыванию сирены. Зажигание включается и отключается, между этими действиями кнопка входа в аварийный режим нажимается трижды. Водитель выходит из салона машины и закрывает все замки. Через десять секунд произойдет автоматическая активация режима охраны.

Канал «АНТИУГОН ТВ» рассказал о первичной настройке пультов Старлайн А39 2CAN+2LIN и изменении параметров времени на брелоке.

Настройка брелока

Чтобы использовать коммуникатор Старлайн А39 в качестве метки выполняются следующие действия:

  1. Кнопка 1 на пульте зажимается и удерживается. На устройстве светодиодный индикатор определит режим работы. Если свечение лампочки красное, то функционирование сигнализации обычное, когда синее — включена функция «Слейв».
  2. Для перехода в нужный режим используется клавиша 3, она нажимается кратковременно. Кнопка 1 при этом должна быть зажата. При переключении цвет свечения диода изменится.
  3. Чтобы перейти в обычный режим, надо нажать клавишу 2. В подтверждение светодиод будет гореть красным. После того, как выбор сделан, первая кнопка отпускается.

Диапазон вычисления импульсов радиометки определяется настройками микропроцессорного модуля. При регулировке параметров надо следовать определенному алгоритму. Сначала пользователь должен зайти в меню программирования блока, а потом — электронного ключа.

Настройка коммуникатора Старлайн А39 с подключением КАН производится так:

  1. Пульт управления переводится в режим радиометки.
  2. Производится отключение функции защиты. Кнопка входа в сервисный режим нажимается одиннадцать раз.
  3. Ключ вставляется в замок и проворачивается, чтобы включить зажигание. Сирена должна сработать 11 раз, начнут мерцать габаритные фары авто.
  4. Одновременно нажимаются первая и третья клавиши, удерживать их не нужно. Светодиод моргнет, пульт издаст краткий сигнал.
  5. Кнопки отпускаются, затем элемент управления 1 зажимается на две секунды. Клавишу необходимо удерживать до момента, пока диодная лампочка не загорится синим цветом. Затем нужно одновременно «кликнуть» на кнопки 2 и 3, а первую клавишу надо отпустить. В подтверждение входа в меню программирования диапазона действия коммуникатор воспроизведет мелодию.
  6. Для уменьшения или увеличения дальности используются третья и вторая клавиши соответственно. При каждом «клике» пульт будет издавать звуковой сигнал. При приближении значения радиуса действия к наибольшему сработает мелодия. Рекомендуется снизить данный параметр до минимальной величины, это обеспечит максимально корректную работу сигнализации.
  7. Затем пользователь должен отойти не больше чем на шесть метров от транспортного средства. Нажимается вторая клавиша, чтобы добиться наиболее устойчивого канала связи.
  8. «Кликается» кнопка 1. Коммуникатор должен воспроизвести двойной сигнал. Затем одновременно нажимаются клавиши 2 и 3, производится отключение системы зажигания. В памяти микропроцессорного модуля сохранятся настройки радиуса действия.

Канал «ПРОТИВОУГОННЫЕ СИСТЕМЫ Live» рассказал об изменениях параметров бесключевого доступу и реализации функции автозапуска с сигнализацией Старлайн А39 2CAN+2LIN.

Программирование функций с помощью брелока

Руководство по настройке опций Старлайн А39:

  1. Производится вход в основное меню. Для выполнения задачи при выключенном зажигании пять раз «кликается» кнопка входа в сервисный режим.
  2. Ключ проворачивается в замке. Необходимо активировать работу системы зажигания. В подтверждение сирена издаст пять звуковых импульсов, а коммуникатор воспроизведет мелодичный сигнал.
  3. С помощью элементов управления 2 и 3 производится выбор одного из пяти пунктов программирования.
  4. Кнопка 3 зажимается и удерживается до звукового импульса. Затем она «кликается» еще раз. На экране коммуникатора должен отобразиться первый пункт меню программирования.
  5. Используя кнопки 2 и 3 производится выбор необходимой опции. Для определения состояния применяется кратковременное нажатие на первую клавишу. Затем зажимается элемент управления 3 и нажимается кратко еще раз после того, как пульт воспроизведет мелодичный сигнал.

Сервисные функции

Особенности настроек опций Старлайн А39:

  1. Для контроля состояния транспортного средства, напряжения аккумулятора и температуры салона используется кнопка 3. Это приведет к отображению на экране пульта данных о работе батареи и прочих параметрах.
  2. Активация функции «Поиска» производится путем двойного кратковременного нажатия на клавишу 4. Пульт воспроизведет мелодию, на его дисплее отобразятся данные касательно температуры силового агрегата. Противоугонная система укажет на местоположение автомобиля с помощью шести световых и звуковых импульсов.
  3. Для временной деактивации уровня предупреждения регулятора удара и чувствительности дважды нажимается первая клавиша пульта при включенной защите. Фары автомобиля моргнут два раза. Чтобы произвести отключение датчика полностью, надо в режиме охраны дважды нажать на первую кнопку. Повторная активация устройства производится путем «клика» на 1 клавишу.
  4. Для настройки параметра чувствительности контроллера наклона пользователь нажимает элемент управления 4. Сначала кнопка удерживается до сигнала, а затем «кликается» кратковременно. С помощью клавиш 2 и 3 производится выбор необходимого значения. Для выхода из меню настройки кнопка 4 зажимается на несколько секунд, а затем «кликается» коротко.

Канал «Crossover 159» показал процесс изменения параметров опции автозапуска на автомобилях с сигнализацией Старлайн А39 2CAN+2LIN.

Плюсы и минусы охранной системы

Список основных преимуществ сигнализации Старлайн А39:

  1. Наличие дополнительного функционала, упрощающего использование комплекса. Имеется в виду автозапуск, предпусковой прогрев двигателя и т. д.
  2. Универсальность охранной системы. Применение Старлайн А39 возможна на легковые авто и внедорожники с дизельным или бензиновым мотором, независимо от типа коробки переключения передач. Также использование «сигналки» возможно на автомобилях, оснащенных кнопкой Старт/Стоп.
  3. Возможность самостоятельной регулировки чувствительности датчика удара.
  4. Наличие системы управления через мобильное приложение или компьютер. Для этого пользователю необходимо заранее зарегистрироваться на официальном сайте Старлайн.

Недостатки этой модели Старлайн:

  1. Сложное сервисное руководство. Если пользователь неопытен и ни разу не настраивал автосигнализацию, эта задача может вызвать затруднения.
  2. Хрупкий корпус коммуникатора. При падении есть вероятность повреждения устройства и его выхода из строя. Для восстановления работоспособности потребуется ремонт коммуникатора.
  3. Возможны сбои в работе противоугонного комплекса при низких отрицательных температурах. Отзывы пользователей показывают, что уже при -20 градусах система начинает функционировать некорректно.
  4. В продаже остались бракованные экземпляры. В первые годы выпуска этих систем на полки автомагазинов попало большое количество брака. Производитель Старлайн отозвал с рынка все такие сигнализации и поменял их по гарантии. Но есть магазины, где имеются остатки бракованной партии системы А39. Велика вероятность, что они будут работать некорректно.
  5. Для реализации всех функций пользователю потребуется дополнительно приобрести и поставить соответствующие модули Старлайн.
  6. В комплектацию входят слшком тонкие и короткие провода. Это приводит к их быстрому износу и необходимости наращивания при проведении монтажа.

Противоугонные системы Старлайн А39 2CAN+2LIN обычно ставятся в автосалонах, поэтому большинство функций и параметров остаются не настроенными.

Скачать инструкции по установке и эксплуатации Старлайн А39 в формате PDF

Загрузить сервисные руководства по монтажу Старлайн А39 2CAN+2LIN с фото-схемой подключения можно по ссылкам:

Инструкции по применению и установке системы
Инструкция по эксплуатации StarLine A39 2CAN+2LIN
Инструкция по установке StarLine A39 2CAN+2LIN

Сколько стоит сигнализация Старлайн А39?

Купить данную модель в разных модификациях можно по следующим ценам:

НаименованиеЦена, руб
StarLine A39 2CAN+2LIN7500-9000
Дополнительный модуль GSM М225700-6500
Дополнительный модуль GSM М32 CAN+LIN11000-12000
Цены актуальны для трех регионов: Москва, Челябинск, Краснодар.

Видео

Канал «Mos-olimp» показал процесс работы функции автозапуска на автомобиле Киа Соренто с установленной сигнализацией Старлайн А39 2CAN+2LIN.

 Загрузка ...

autodvig.com

инструкция по эксплуатации брелка, сигнализация с автозапуском, отзывы

Охранный комплекс Старлайн А95 комплектуется коммуникатором с вертикальным дисплеем инверсного типа, для управления может использоваться сотовый телефон. Оборудование поддерживает опрос состояния смартфоном, на дисплее отображаются найденные ошибки. Также владелец может получить информацию о текущем пробеге транспортного средства и остатке топлива в баке.

Технические характеристики

Технические параметры Starline A95:

  • частотный диапазон приемопередающего блока — 433,05-434,79 МГц;
  • дистанция передачи команд коммуникатором — до 800 м;
  • расстояние приема сигналов обратной связи от машины — до 2000 м;
  • рабочий радиус вспомогательного пульта — не более 15 м;
  • тип сенсора удара — 3-осевой акселерометр с возможностью фиксации изменения угла наклона автомобиля;
  • температурный диапазон эксплуатации — -50…+85°С;
  • потребляемый ток (при активной охране) — до 15 мА;
  • напряжение питания — от 9 до 18 В.

Комплектация

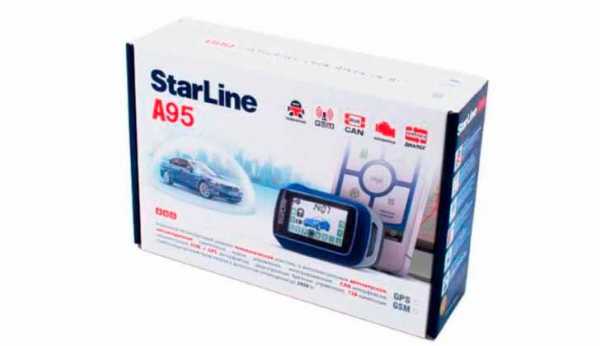

Набор охранного комплекса А95 состоит из элементов:

  • головной блок, оборудованный релейным модулем;
  • коммуникатор;
  • дополнительный пульт;
  • приемник и передатчик сигналов с интегрированным сенсором удара;
  • переключатель режимов программирования;
  • контрольный диод;
  • дополнительные реле и переключатели;
  • комплект соединительных жгутов;
  • инструкция по настройке и монтажу;
  • дополнительная печатная продукция.

Функции

Основные функции сигнализации А95 с автозапуском:

  • режим тревоги с подачей сигналов внешними лампами и сиреной;
  • передача информационного сообщения на коммуникатор;
  • управление режимами охраны без звуковых уведомлений;
  • охрана машины с отключенной сиреной;
  • возможна защита автомобиля с включенным мотором;
  • аварийный алгоритм управления без пульта;
  • контроль параметров и управление при помощи смартфона;
  • защита от случайного выключения;
  • сохранение блокировок двигателя при отключении питания;
  • отображение неисправных зон охраны на табло;
  • сохранение истории срабатываний;
  • дистанционное управление сенсором удара;
  • управление автономными устройствами для прогрева мотора;
  • поддержка дистанционного пуска
  • программируемый автоматический прогрев двигателя;
  • просмотр температуры в салоне и напряжения бортовой сети на дисплее.

Преимущества и недостатки

Преимущества охранного комплекса, отмеченные владельцами в отзывах:

  • предусмотрен автоматический запуск;
  • возможность расширения комплекса дополнительными блоками;
  • радиус действия пультов;
  • защищенный канал управления;

Недостатки оборудования:

  • быстрый разряд элементов питания;
  • высокая стоимость дополнительных блоков и пультов;
  • на рынке встречаются подделки, внешне имитирующие оригинальную продукцию Starline;
  • рекомендуется монтировать и настраивать оборудование в специализированных мастерских.

Как установить

Рекомендации по монтажу оборудования Starline A95, приведенные в инструкции:

  1. Головной блок, оборудованный пластиковым корпусом, устанавливается за комбинацией приборов или в ином скрытом месте. Поскольку кожух устройства не герметичен, то запрещается монтировать узел в моторном отсеке или в точках скопления конденсата. От корректности расположения блока зависит точность измерения температуры в салоне.
  2. Приемопередающий блок выносится на верхнюю часть стекла, допускается скрытное размещение под панелью приборов. Встроенный акселерометр настраивается при помощи коммуникатора.
  3. Контрольный диод крепится в предварительно просверленном отверстии в крышке приборной панели. Допускается разместить элемент на облицовке стойки или обшивке двери.
  4. Сирена и сенсор температуры выносятся в моторный отсек. Датчик крепится на картере двигателя или патрубках системы охлаждения. Запрещается располагать элементы вблизи выхлопного коллектора или нейтрализатора отработавших газов. Рупор сирены наклоняется вниз для стока конденсата, устройство должно быть недоступным со стороны колесных арок или днища автомобиля.
  5. Для коммутации устройств используются штатные жгуты, соединительные колодки имеют различную конфигурацию и цвет материала, что упрощает процедуру подключения. Разводка кабелей приведена в инструкции по эксплуатации, в ходе выполнения работ учитываются конструктивные особенности автомобиля.

Инструкция по эксплуатации

Инструкция по эксплуатации брелока входит в состав документации. Владелец настраивает текущее время и дату, предусмотрен регулируемый будильник, корректируется способ оповещения (зуммером или вибрацией). Дополнительно корректируется алгоритм работы подсветки и тон звуковых уведомлений.

Обозначение кнопок и значков на брелке

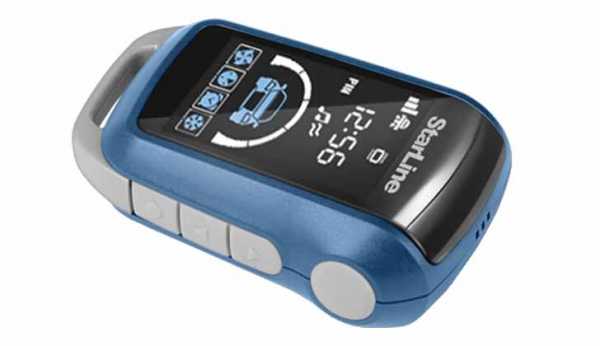

Охранные комплексы Старлайн 5 поколения комплектуются коммуникаторами с вертикальным дисплеем. Для изделий различных серий используются корпуса, отличающиеся внешним обликом. Пульты имеют по 4 клавиши, смонтированные на правой торцевой кромке. Основная кнопка имеет круглую конфигурацию, на дополнительных клавишах предусмотрены пояснительные значки (в виде треугольников и окружности). Возможные сочетания нажатий кнопок и активируемые функции приведены в инструкции. Резервный пульт имеет унифицированную конфигурацию, оборудован 3 клавишами.

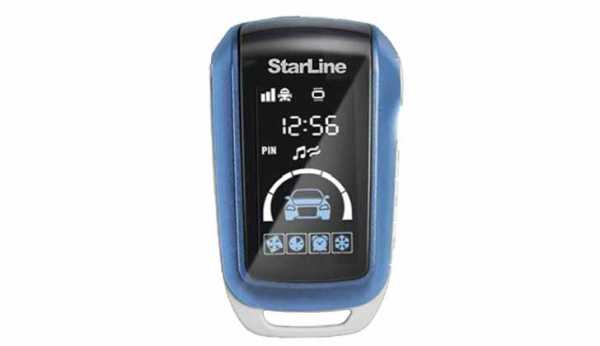

На вертикальном дисплее расположен ряд иконок, предназначенных для автоматического пуска мотора. Выше размещается пиктограмма в виде фронтальной проекции автомобиля, позволяющая отслеживать работу охраняемых зон. Дополнительные поля предназначены для отображения часов, индикатора состояния батареи или сенсора удара. Для улучшения восприятия информации основной фон экрана имеет черный цвет, пиктограммы подсвечиваются диодами синего и белого цветов.

Настройка брелка

Вход в меню настройки производится длительным нажатием на кнопку с обозначением в виде окружности. Затем выполняются короткие нажатия на любую из 4 клавиш, что позволяет перейти к регулировке требуемого параметра.

Корректировка значения производится клавишами с пиктограммами в виде треугольников, на экране включаются пояснительные иконки (в зависимости от типа регулируемого параметра).

Через меню настраивается режим работы коммуникатора Slave (путем активации или выключения функции метки).

Настройка автозапуска

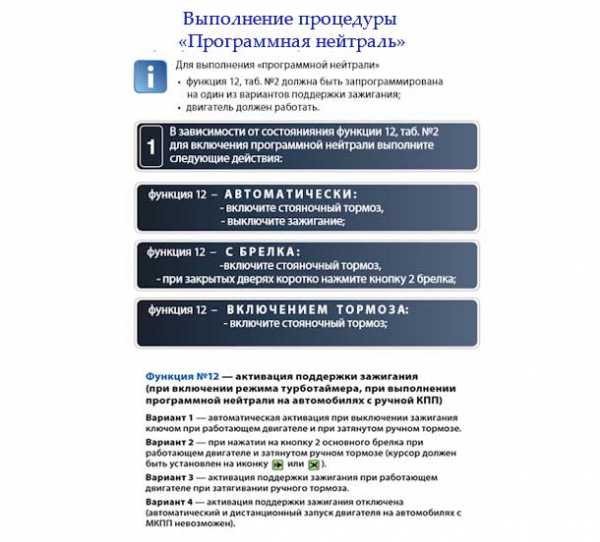

Для использования автоматического пуска мотора требуется предварительное подключение цепей поддержки работы силового агрегата (реализуется при монтаже комплекса). Сигнализация Starline A95 оснащена регулируемым таймером времени прогрева, корректировка параметра производится при программировании. В конструкции изделия применена блокировка, исключающая пуск мотора при активном зажигании, распахнутой крышке капота, воздействии на педаль управления тормозами, при выключенном ручном тормозе и при не выполненной процедуре установки «нейтрали» в коробке.

Для пуска по сигналам будильника производится установка часов и времени срабатывания, для дальнейшей настройки применяется брелок сигналки Старлайн. Владелец выводит курсор на иконку с изображением будильника, а затем нажимает основную кнопку (из красного пластика). На табло отобразится оставшееся до пуска время, дополнительно сработает световая сигнализация на машине. После выполнения пуска и прогрева режим автоматически отключается.

Пользователь автосигнализации А95 или В95 может запрограммировать повторные пуски. Время работы задается путем программирования процессорного блока. Для включения функции выбирается иконка с символом часов, которая остается активной. Автомобиль подает одиночный сигнал светотехникой, на дисплее кратковременно отображается интервал между запусками мотора. Владелец меняет значение интервала короткими нажатиями на клавишу активации охраны. Для сохранения параметра используется длительное воздействие (до сигнала зуммером).

Пуск по температуре активируется иконкой с силуэтом снежинки, время работы настраивается путем программирования блока (по умолчанию установлено 10 минут). На экране отображается пороговое значение температуры, которое регулируется короткими воздействиями на кнопку красного цвета. Запуск по температуре и периодические прогревы не имеют ограничения по сроку, число пусков мотора зависит только от желания владельца и состояния аккумуляторной батареи автомашины.

autotuning.expert

Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
