Устройство и регулировка карбюратора К126Г

Эпоха карбюраторной техники давно осталось в прошлом. Сегодня топливо поступает в двигатель автомобиля под управлением электроники. Однако автомобили, имеющие в своей топливной системе карбюраторы, ещё остались. Кроме ретроавтомобилей, существуют ещё вполне рабочие «лошадки» — УАЗы, а также классика от Тольяттинского автозавода. И значит, умение разобраться в устройстве, осуществить техническое обслуживание, произвести ремонт карбюратора остаётся в цене.

Речь в данной статье пойдёт о карбюраторе К126Г. Регулировка карбюратора К126Г — тонкое мероприятие, требующее определённых навыков и хорошего знания его состава и принципов работы. Но для начала вспомним немного о том, что вообще такое карбюратор.

О карбюраторных системах

Итак, что же такое карбюратор? В переводе с французского carburation — «смешивание». Отсюда становится понятным назначение устройства — для создания смеси из воздуха и топлива. Ведь именно топливно-воздушная смесь воспламеняется от искры свечи автомобиля. Благодаря простоте конструкции, карбюраторы сегодня применяются на маломощных двигателях газонокосилок и бензопил.

Есть несколько разновидностей карбюраторов, но везде главными составляющими будут поплавковая камера и одна или несколько смесительных. Принцип поплавковой камеры схож с клапанным механизмом бачка унитаза. То есть жидкость поступает до определённого уровня, после которого срабатывает запорное устройство (у карбюратора это игла). В смесительную камеру топливо поступает через распылитель вместе с воздухом.

Карбюратор — достаточно тонкое в настройке устройство. Регулировка карбюратора К126Г должна производиться при каждом техническом обслуживании и любой проблеме. Правильно же настроенный узел подачи топливно-воздушной смеси обеспечивает равномерную работу двигателя.

Устройство карбюратора К126Г

Карбюратор К126Г является типичным представителем двухкамерного варианта. То есть в составе К126Г имеются поплавковая и две смесительных камеры. И если первая работает постоянно, то вторая начинает включаться в работу только на динамичных режимах при достаточной нагрузке.

Карбюратор К126Г, устройство, регулировка и ремонт которого описываются в этой статье, является достаточно популярным для автомобилей УАЗ. Устройство очень неприхотливо в работе и устойчиво к попаданию мусора.

В поплавковой камере К126Г имеется смотровое окошко, по которому можно определять уровень топлива. Карбюратор имеет в своём составе несколько подсистем:

• холостого хода;
• пуска холодного двигателя;
• ускорительного насоса;
• экономайзера.

Первые три работают только в первичной камере, а для системы экономайзера предусмотрен отдельный распылитель, который выводится в воздушный канал второй камеры карбюратора. Общее управление устройством осуществляется с помощью системы «подсоса» и педали акселератора.

Применяемость К126Г

Карбюратор с маркировкой «К126Г» устанавливался и до сих пор обслуживается на автомобилях Газ-24 «Волга» и УАЗ, с двигателями преимущественно УМЗ-417. Автовладельцы «УАЗиков» в особенности любят эту модель за неприхотливость и способность работать даже с засорённым топливом.

При незначительной доработке (сверление отверстия) К126Г устанавливают на двигатели УМЗ-421. А это могут быть как УАЗ, так и «Газель». Предшественником К126Г можно считать К151, а следующей моделью — К126ГМ.

Регулировка карбюратора К126Г является самым популярным вопросом среди карбюраторщиков. Но для начала рассмотрим разные неполадки, которые могут случиться с К126Г.

Возможные неисправности

Все неисправности описываемой системы либо видны визуально, либо их легко проверить. Одна из основных проблем — неустойчивая работа двигателя на холостых оборотах, либо их совсем нет. Карбюратор К126Г, регулировка расхода топлива которого в норме, без особых проблем позволяет двигателю работать в холостом режиме.

Вторым моментом, по которому видно, что устройство неисправно и требует настройки, является увеличение расхода топлива. Причин может быть несколько, поэтому регулировка и настройка карбюратора не всегда помогают.

Решить проблему может плановая регулярная очистка всех составляющих элементов. Возможна и неполная очистка при не снятом с авто карбюраторе, но она нежелательна. К126Г, как и любое механическое устройство, предпочитает хороший уход.

Регулировка карбюратора К126Г

Необходимость в регулировке карбюратора может возникнуть по разным причинам. Это может быть плановое техническое обслуживание или решение вопросов с неисправностью. Причём простую регулировку по инструкции выполнить достаточно просто. Минус в том, что она не всегда помогает в решении. Опытные механики с большим опытом по ремонту карбюратора не берутся за работу без регулировки клапанов.

Для того чтобы устройство смешивания топливно-воздушной смеси функционировало без перебоев и его не требовалось постоянно регулировать, необходимо своевременное обслуживание. Достаточно производить элементарный осмотр на подтекание и герметичность и промывать карбюратор хотя бы частично. Иногда необходимо проверять уровень топлива в поплавковой камере, а также пропускную способность жиклеров как топливных, так и воздушных.

Если подходить к вопросу системно, то необходимо выделить следующие виды настройки карбюратора:

• холостого хода;
• уровня топлива в камере с поплавком;
• клапана экономайзера.

Регулировка карбюратора К126Г на УАЗ чаще всего подразумевает наладку конкретно холостого хода. Итак, рассмотрим последовательность действий по возвращению авто устойчивости на холостых оборотах.

Инструкция по регулировке холостого хода К126Г

Регулировка устойчивости работы двигателя осуществляется двумя винтами. Один определяет количество топливно-воздушной смеси, а второй — качество обогащения её у К126Г. Регулировка карбюратора, инструкция которого приведена ниже, осуществляется поэтапно:

1. На заглушенном автомобиле винт обогащения смеси закрутить до упора, а потом открутить на 2,5 оборота.
2. Запустить двигатель авто и прогреть его.
3. Первым винтом добиться аккуратной и устойчивой работы двигателя примерно при 600 об/мин.
4. Вторым винтом (обогащения смеси) постепенно обеднять ее состав так, чтобы двигатель продолжал устойчиво работать.
5. Первым винтом увеличиваем количество оборотов на 100, а вторым уменьшаем их на эту же величину.

Правильность регулировки проверяется повышением оборотов до 1500 и последующим перекрытием дроссельной заслонки. Обороты при этом не должны упасть ниже допустимых значений.

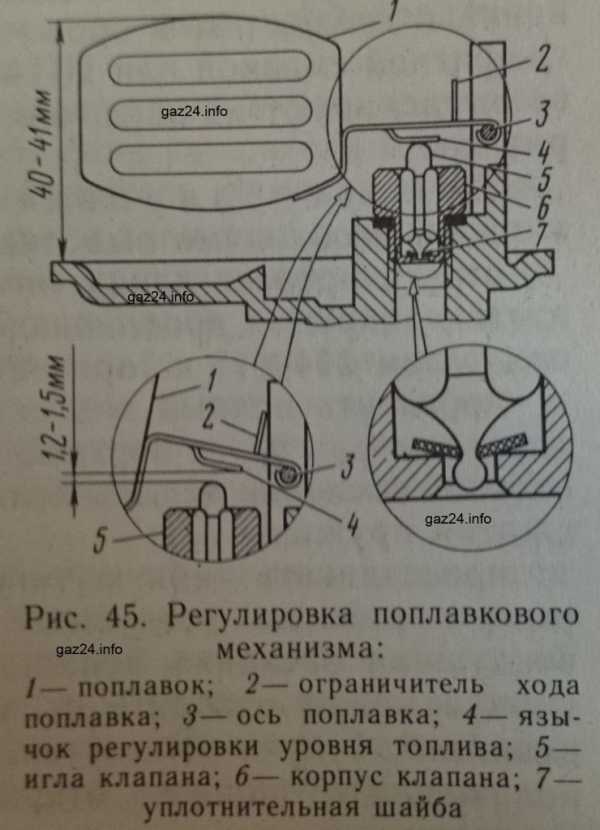

Регулировка уровня топлива в поплавковой камере

Со временем может случиться так, что уровень бензина в камере с поплавком изменится. По норме он должен колебаться в пределах 18-20 мм от нижней поверхности разъёма, который определяется через смотровое окно карбюратора. Если же визуально это не так, то необходимо произвести регулировку.

Изменение уровня топлива в камере К126Г осуществляют путём подгибания язычка рычага поплавка. Делается это очень аккуратно, стараясь не повредить шайбу уплотнения из специальной бензиноустойчивой резины.

Разнообразие производителей

Среди производителей карбюратора К126Г встречались:

На сегодня наибольшую популярность завоевал именно «Пекар». Пользователи отмечают в отзывах более устойчивую работу, а также высокие динамические качества при экономном расходе топлива в районе 10 л на 100 км. Стоит отметить, что регулировка карбюратора «Пекар» К126Г осуществляется аналогичным приведённому выше способом.

Преимущества и недостатки К126Г

Карбюратор К126Г достаточно популярен у владельцев УАЗ. Его ценят за ряд преимуществ, которые отсутствуют у более современных моделей:

• устойчивая работа при наличии засорения;
• неприхотливость к качеству топлива;
• достаточная экономность.

Карбюратор К126Г, регулировка качества смеси которого производится регулярно, будет работать без всяких проблем. Простота конструкции — гарант надёжности. В данном случае это будет соответствовать, но при условии планового технического обслуживания.

У К126Г есть один неприятный недостаток. В случае перегрева корпус устройства может подвергнуться деформации. Это происходит, когда резьбовые соединения карбюратора затянуты с лишним усилием.

Заключение

Как показывает опыт, регулировка карбюратора К126Г — не такой уж и сложный вопрос. А своевременное техническое обслуживание устройства значительно продлит срок его эксплуатации. Всё это совместно с неприхотливостью К126Г привлекает обладателей карбюраторных автомобилей.

Материалы: http://fb.ru/article/274997/ustroystvo-i-regulirovka-karbyuratora-k-g

Для большинства владельцев «Волг», «Газелей» и УАЗов отечественная промышленность оставила не так много пространства для выбора более-менее удачной модели карбюратора. Современный бензиновый мотор до 3000 кубиков производитель просто комплектует карбюраторами К-151 серии. Позиция простая, кому не нравится – может использовать устаревший К-126. При правильной регулировке карбюратор К-126Г может успешно на «Волге» заменить более навороченную 151 серию.

Гарантии нормальной работы карбюратора

Прежде чем принимать решение замены карбюратора К-151 на К-126Г или К126ГУ, присмотритесь к К-151С. Во многих случаях репутация карбюратора К-151С, его ремонт и регулировка, практически не отличаются от остальных моделей этой серии, а качество работы обеспечивается рядом усовершенствований:

• диффузоры имеют улучшенный профиль канала камеры;
• оптимизированный профиль привода кулачка ускорительного насоса позволяет полноценно подавать топливо на две камеры в необходимом объеме;
• привод заслонки вращается бесступенчато, дает точное позиционирование, что облегчает холодный пуск мотора;
• изменены диапазоны регулировки дозирующих винтов, что заметно поднимает динамику мотора при сохранении норм токсичности газов.

Производитель заявляет о теоретическом улучшении динамики не менее чем на 5-7% в случае установки К-151С.

Для нормальной эксплуатации карбюратор К-151 требует ремонта и регулировки, в противном случае карбюратор демонстрирует нестабильность характеристик и повышенный расход топлива. Чтобы добиться более-менее стабильной работы, требуется проверить регулировку основных точек настройки:

1. Проверить исправность работы ЭПХХ К-151 и всех компонентов системы. Зачастую основной причиной плохой работы системы принудительного хода может быть неправильная заводская сборка взаимного расположения пружины клапана и мембраны.
2. Отрегулировать холостой ход с диагностикой или ремонтом отдельных составляющих.
3. Проверить и отрегулировать действие ускорительного насоса.
4. Плохое качество бензина приводит к накоплению грязи в поплавковой камере. Для ремонта и регулировки необходимо предварительно продуть основные воздушные и топливные каналы, иногда проверить состояние жиклеров.

Различия в подходе к К-126 и К-151

Основные принципы ремонта и регулировки практически не отличаются для обеих линеек карбюраторов К-151 и К-126, за исключением специфики работы пневмоклапана и электронного блока К-151. Больше проблем возникает при неграмотной замене некоторых узлов карба запчастями иной модели.

Зачастую, после замены карбюратора К-151 более простой моделью К-126, возникает ряд проблем. Прежде всего плохое качество нижнего блока карбюратора приводит к образованию трещин, подсосу воздуха и резкому переобеднению смеси. Чтобы предупредить поломку, необходимо тщательно выровнять привалочную плоскость на наждачной бумаге, наклеенной на стекло.

В ряде случаев регулировка и ремонт карбюратора К-126 вообще не имеет смысла из-за значительного износа в местах сопряжения механических частей, например, в опорных отверстиях оси заслонок или штоков, резьбы регулировочных винтов. В таких местах может происходить подтекание и испарение бензина с одновременным подсосом воздуха. Их легко узнать по образовавшемуся обледенению корпуса карбюратора К-126.

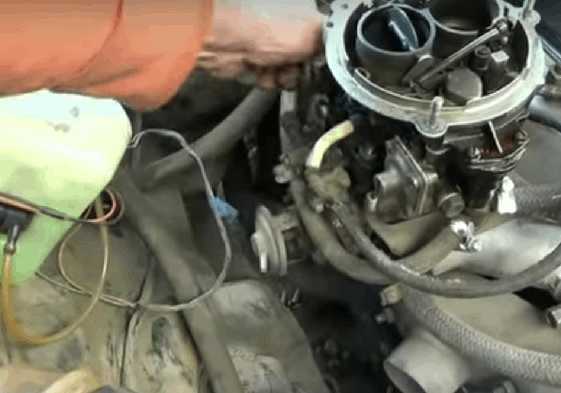

Регулировка карбюратора К-151

Процедура регулировки не представляет особой сложности, но при отсутствии опыта лучше изучить регулировку карбюратора К-151 на видео:

Старая советская школа построения карбюраторов обеспечивает выполнение ремонта и регулировки К-151 или К-151Е с помощью простой или крестовидной отвертки.

Контроль уровня разбалансировки поплавковой камеры К-151

Для нормальной работы необходим правильно функционирующий клапан, обеспечивающий компенсацию давления воздуха в поплавковой камере. Если возникают проблемы с работой балансировочного клапана, резко подпрыгивает расход топлива, и регулировать его бесполезно. При этом щелчок привода отнюдь не обозначает балансировку давления, перед ремонтом лучше проверить заменой на заведомо исправный вариант. Для дальнейших регулировок К-151 следует предварительно уточнить и отрегулировать уровень топлива в поплавковой камере.

Устанавливаем холостой ход К-151

Несложную процедуру установки холостых оборотов проводим в следующем порядке:

• прогреваем мотор до рабочей температуры;
• отверткой выводим по тахометру положение холостых оборотов 550-650 (для трехлитрового 700-750). большой винт легко увидеть на задней стенке карбюратора;
• винтом установки состава топливовоздушной смеси выводим – выворачиваем максимальные обороты мотора;
• поднимаем винтом регулировки холостого хода обороты ХХ на сотню больше, чем необходимо;
• винтом качества смеси ставим необходимые обороты холостого хода К-151.

Проверяем результат. На оборотах 1400-1500 об/с резко отжимаем и закрываем дроссельную заслонку. Нормально, если обороты не упали ниже выставленного холостого хода. При этом не должно быть подергиваний в работе двигателя. На ходу при подгазовке и разгоне не должно быть провалов в тяге двигателя.

Поработаем с винтом положения дроссельной заслонки

В конструкции карбюратора для регулировки и ремонта используется упорный винт, который ограничивает крайнее положение заслонки. Вещь очень полезная, но есть нюанс. Винт имеет тенденцию к самозакручиванию, тем самым оставляет заслонку в подвешенном состоянии. Заслонка начинает тереться о стенки камеры и через определенный период времени подклинивает в крайнем положении.

Для предотвращения подобной ситуации после регулировки винт следует законтрить с помощью капельки краски.

Если у вас имеются неплохие слесарные навыки ремонта, желание «заточить» и отрегулировать карбюратор К-151 под свое авто, выбирайте К-151С. В противном случае подойдет старый, надежный К-126Г, или для машин с внедорожными свойствами с индексом ГУ.

Материалы: http://mashintop.ru/articles.php?id=2818

Текущее состояние транспортного средства — это главный критерий работоспособности агрегатов машины. Одним из важнейших компонентов автомобиля считается двигатель. На моделях УАЗ устанавливаются силовые агрегаты карбюраторного типа (например, карбюратор К126Г), за счёт чего эксплуатация и регулировка этого вида автомобилей значительно облегчается в любом из режимов использования.

Автомобили семейства УАЗ оснащаются тремя видами карбюраторов. Каждый из этих видов имеет свои плюсы и минусы:

Наиболее часто встречается оснащение внедорожных автомобилей марки УАЗ карбюратором вида К126Г. Эта модель представляет собой базовую комплектацию для автомобилей УАЗ «Буханка», а также является неизменным атрибутом оснащения УАЗ «Хантер» и УАЗ «Патриот». Карбюратор этого вида идеально сочетается с силовыми агрегатами УМЗ 4178.10 и УМЗ 4218.10.

Простое устройство для оснащения силовых агрегатов отечественных внедорожных автомобилей

Карбюратор К126Г состоит из нескольких основных компонентов:

устройство дозирования горючего для первой камеры;

устройство дозирования горючего для второй камеры;

механизм холостого хода.

Помимо них карбюратор включает в себя множество мелких элементов, каждый из которых призван выполнять узкоспециальную работу в общей системе.

Чёткое взаимодействие различных элементов позволяет добиться высокой продуктивности карбюратора

Карбюратор вида К126Г оснащён сразу двумя камерами для смешения топливовоздушной смеси. После поворота ключа зажигания топливо начинает образовываться в первой камере, затем, при увеличении крутящего момента, во второй. Различные элементы системы пропускают строго ограниченное количество жидкого топлива и воздуха для создания топливовоздушной смеси в нужном количестве.

Если же мотору на максимальных оборотах потребуется повышенное содержание смеси, то в работу включается экономайзер. Электромагнитный клапан увеличивает расход воздуха через постоянно открытую воздушную заслонку, что обеспечивает создание обогащённой смеси для двигателя.

Регулировка как процедура может потребоваться только для устранения некоторых сбоев в работе карбюратора или же для настройки большей продуктивности. Регулировка может быть проведена по самым разным параметрам для достижения оптимальной работоспособности карбюратора К126Г:

стабильность в работе насоса-ускорителя;

установка нового минимального значения холостого хода;

контроль за качеством крепёжных соединений в карбюраторе УАЗ;

сокращение расхода горючего в разных режимах эксплуатации;

увеличение/уменьшение заданного уровня топлива в поплавковой камере;

проверка результативности срабатывания экономайзера;

регулировка пропускной способности жиклёров.

Необходимо иметь в виду, что регулировка по любому из параметров проводится только при заглушенном моторе. В разных случаях потребуется дождаться охлаждения силового агрегата или, наоборот, производить запуск двигателя для настройки необходимых показателей.

К примеру, наиболее часто автолюбители проводят регулировку расхода топливной смеси. Устройство К126Г выполнено таким образом, что разбирать карбюратор не потребуется — все необходимые работы можно выполнить непосредственно на месте установки механизма.

Видеоинструкция: регулировка К126Г

Регулировка расхода топлива

На корпусе карбюратора имеются два небольших винта качества. Каждый из них управляет подачей качественной смеси топлива к цилиндрам мотора. А сбоку у привода заслонок дросселя имеется один отдельно расположенный винт — он носит название винта количества и отвечает за необходимый объём горючего, которое подаётся в силовой агрегат.

Порядок регулировки расхода топливной смеси подразумевает использование этих винтов в следующей последовательности:

На холодном двигателе закрутить винты качества до упора.

После этого каждый из них открутить ровно на три оборота.

Завести автомобиль и дождаться, когда двигатель достигнет своей рабочей температуры.

После этого, подкручивая винт количества, установить частоту вращения мотора порядка 600 оборотов в минуту.

Начать закручивать винт качества первой камеры до тех пор, пока не станут явными перебои в работе мотора (ему будет не хватать горючего).

После первого сбоя открутить винт качества назад примерно на 1/8 оборота (убедиться, что мотор работает ровно).

Точно такую же регулировку произвести с винтом качества и на второй камере сгорания.

После чего, используя винт количества, выставить необходимые обороты холостого хода, показатели которых стояли до этого (обычно 900–1100 об/мин).

Регулировка расхода топлива не представляет собой трудоёмкости в проведении. Однако автолюбитель должен хорошо понимать смысл каждого из выполняемых действий, чтобы настройка имела оптимальный результат.

Владельцы автомобилей УАЗ при наличии необходимого опыта и знаний могут провести некоторые виды ремонтных работ на карбюраторе самостоятельно. После того как карбюратор будет снят и разобран, можно выполнить ремонт его частей без обращения в специализированные автомастерские.

Многие владельцы автомобилей УАЗ сталкиваются с такой проблемой, как заливание карбюратора. То есть устройство производит слишком большое количество топливовоздушной смеси, которая не успевает попасть в мотор.

Если карбюратор заливается, необходимо будет проверить работоспособность иглы экономайзера, а также убедиться, что калиброванные отверстия жиклёров не увеличились.

В том случае, если мотор начинает дёргаться на высоких оборотах или нестабильно работает на холостом ходу, рекомендуется проверить электромагнитный клапан или экономайзер.

Ремонт карбюратора УАЗ К126Г целиком основывается на промывке компонентов и замене износившихся деталей. При этом залогом качественного ремонта можно считать всего три фактора:

аккуратную разборку устройства;

сборка с учётом всех нюансов конструкции К126Г.

Видеоинструкция: модернизация и ремонт К126Г

Определение неисправностей в работе

У карбюратора вида К126Г имеются свои характерные неисправности. Как правило, все они связаны с тем, что по ряду причин сокращается пропускная способность жиклёров, вырабатывается ресурс насоса-ускорителя или же появляются зазоры при работе дроссельных заслонок. Помимо этого, как и в любом другом карбюраторе, в К126Г может быть зафиксирована и разбалансировка работы холостого хода, засчёт чего двигатель может заливаться или же испытывать недостаток в топливе.

Явными причинами того, что в карбюраторе появились те или иные неисправности, являются:

резкое увеличение потребляемого количества жидкого топлива;

на высоких оборотах мотор работает рывками, с перебоями;

появились трудности с запуском двигателя;

неравномерность рабочего шума и усиленные вибрации во время движения;

чёрный дым выхлопного газа при резком увеличении скорости или в момент торможения.

В карбюраторных механизмах любого типа важную роль играют жиклёры. По своей функции жиклёры являются пробками с несколькими отверстиями чётко выверенного диаметра. Через эти отверстия поступает воздух или жидкое горючее, что гарантирует своевременное образование топливовоздушной смеси. Жиклёры из-за применения некачественного бензина могут засориться, из-за чего мотор будет испытывать недостаток топлива.

Главной особенностью карбюратора вида К126Г является то, что все жиклёры независимо от места их установки, можно прочистить без проведения демонтажных работ. То есть для того, чтобы устранить засоры отверстий, не нужно будет полностью разбирать карбюратор, так как жиклёры вынимаются каждый в отдельности из корпуса устройства.

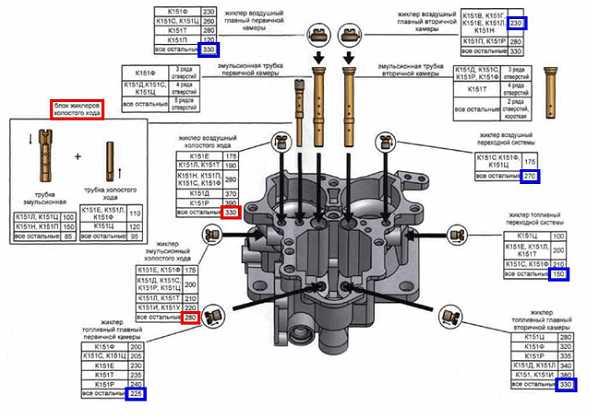

Таблица: рабочие характеристики жиклёров в разных системах карбюратора

Автовладельцы УАЗ «Буханки» так отзываются от заводских жиклёрах карбюратора К126Г:

Жиклёры лучше не менять на жиклёры с ремкомплектов. Им сто лет ничнго не будет, если конечно гвоздем не корябать) смотреть: открытие заслонок(полностью ли открываются), ускорительный насос (форсунку, сам насос), экономайзер, ну и конечно главную дозирующую систему

Процедура снятия карбюраторного механизма не представляет особых сложностей. От узла отсоединяются все подключённые к нему шланги и магистрали, после чего откручиваются гайки, которыми он соединяется с корпусом впускного коллектора. Как только гайки будут сняты, карбюратор аккуратно снимается со шпилек вместе с прокладкой.

Более сложную процедуру представляет собой разборка устройства на составляющие. Основная цель разборки — промывка внутренних полостей карбюратора, а также замена износившихся или выработавших свой ресурс деталей. Необходимо помнить о том, что разборка карбюратора возможна только после тщательной очистки его корпуса и внешних частей. Для этих целей рекомендуется использовать специальный очиститель для карбюраторов.

Порядок разборки К126Г:

Расшплинтовать крепления тяги рычага.

Вынуть из открывшегося отверстия конец тяги малых оборотов.

Отвернуть семь маленьких винтиков, которыми крепится крышка поплавковой камеры.

Аккуратно приподнять крышку и снять её. Под ней находится прокладка, нужно постараться не повредиться её в момент снятия крышки.

Далее из полости камеры вытащить ось поплавка и сам поплавковый элемент.

Вместе с пружинкой вытаскивается и иголка топливного клапана.

Если есть необходимость, то снимать воздушную заслонку нужно после откручивания двух винтов её крепежа. После чего отворачивается винт фиксации втулки рычага привода. Заслонка вытаскивается без отделения её от рычага и пружинки возврата.

Далее отворачивается пробка фильтрующего элемента, вынимается сеточка фильтра.

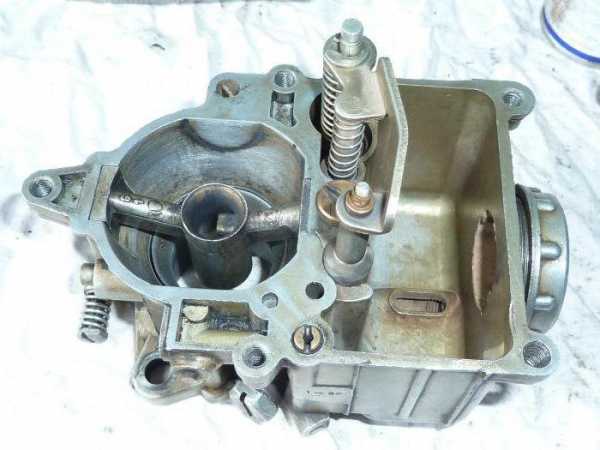

Следующий этап — это разборка самой поплавковой камеры. Все составляющие камеры аккуратно отсоединяются друг от друга и вытаскиваются в строго вертикальном положении.

После этого потребуется отвернуть пробки, расположенные с внешней стороны корпуса карбюратора — только так можно снять жиклёры первой и второй камер внутреннего сгорания.

Далее можно вытаскивать жиклёр холостого хода и сам клапан экономайзера.

В полости карбюратора остался только диффузор и смесительный отдел поплавковой камеры. Малые диффузоры выпрессовывать из карбюратора строго запрещено, так как их обратная установка в нужном положении практически невозможна.

Порядок чистки от нагара

Образование нагара характерно, прежде всего, для трёх элементов карбюратора вида К126Г:

ёмкости поплавковой камеры.

Каждый из этих элементов после разборки подвергается процедуре мойки, чистки и продувки по различным технологиям.

Жиклёры требуют особого подхода, так как малейшее изменение их поверхности и выкалибровки отверстий может стать причиной нестабильной работы силового агрегата. Мыть поверхность пробок запрещено. Рекомендуется производить чистку от грязи и нагара зубочисткой или медной проволокой, стараясь как можно меньше соприкасаться с поверхностью металла.

После чистки необходима продувка жиклёра сжатым воздухом из баллончика или через компрессорную установку.

Воздушная заслонка не прихотлива в уходе — её можно положить вместе с другими металлическими частями карбюратора в ёмкость с растворителем 642 и замочить на два часа. После этого требуется хорошо высушить заслонку и продуть, чтобы устранить остатки нагара с поверхности.

Поплавковая камера быстро чистится от нагара, так как в неё можно залить очиститель для карбюраторов и оставить жидкость часа на полтора. После этого мягкой тканью без ворса нужно будет протереть полость камеры, чтобы удалить остатки очистителя. Можно также дополнительно продуть внутренние поверхности баллончиком со сжатым воздухом.

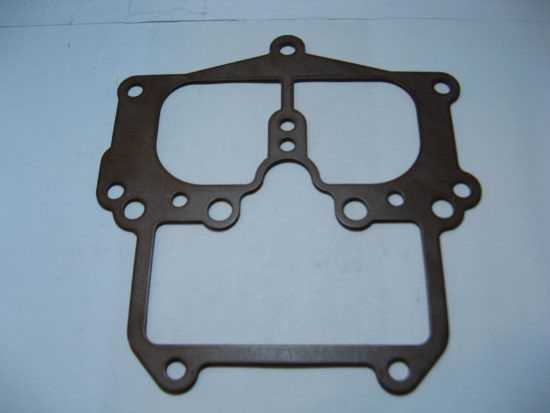

Замена прокладки карбюратора

Менять прокладку необходимо в том случае, если на ней имеются механические повреждения любого рода: трещинки, разрывы, дыры. Прокладка служит единственным элементом между карбюратором и впускным коллектором и выполняет две важные функции:

устанавливает качественное соединение между двумя агрегатами;

выводит лишнее тепло.

Замена прокладки карбюратора К126Г не представляет особенных сложностей: перед тем, как установить карбюраторное устройство на шпильки коллектора, требуется сначала проложить новую прокладку. Использование герметика или силикона недопустимо, так как при повышении температуры во время движения он потечёт и может забить отверстия в карбюраторе.

На прокладку насаживается карбюраторный механизм и крепится гайками к полости впускного коллектора. Прокладка также служит уменьшению трения между двумя металлическими поверхностями, сокращению вибрации и шума в рабочих режимах.

Уникальная форма изделия позволяет жёстко зафиксировать карбюратор на его рабочем месте

Порядок сборки К126Г обычно вызывает больше трудностей, чем разборка. Элементы карбюратора нужно собирать в чётком порядке, иначе будет невозможно добиться стабильной работы мотора.

Сборка проводится следующим образом:

В полость поплавковой камеры устанавливается экономайзер и жиклёр холостого хода. Экономайзер прикручивается винтом.

Топливные и воздушные жиклёры двух камер сгорания вкручиваются с внешней стороны корпуса карбюратора, заворачиваются до упора.

Внутренняя полость поплавковой камеры заполняется в обратном порядке. Следует иметь в виду, что поплавок должен максимально свободно качаться на своей оси, ход иглы при этом должен достигать значения не менее 1,5 мм.

Устанавливается фильтр, он фиксируется пробкой.

Воздушная заслонка в сборе подключается к месту работы.

Вставляется игла клапана и пружинка возврата.

Закрывается крышка карбюратора, путём прикручивания каждого из семи винтов до упора.

После чего выставляется тяга малых оборотов и зашплинтовываются её крепления.

Установка карбюратора в машину осуществляется следующим образом: сначала на шпильки монтируется прокладка, после чего вставляется само устройство. На шпильки нанизываются гайки и заворачиваются до упора.

Далее потребуется подключить все шланги и топливные магистрали. В первую очередь подключается патрубок подачи топлива, затем — шланг на «обратку». После этого подключение вспомогательных элементов можно производить в любом порядке.

Рекомендуется при отключении шлангов запоминать или записывать место подключения каждого из них.

Каждое подсоединение должно быть выполнено максимально надёжно

Полезные рекомендации

После самостоятельной сборки и установки рекомендуется проверить работоспособность карбюратора. Для модификации К126Г существуют свои оптимальные показатели работы:

уровень жидкого горючего в ёмкости поплавковой камеры должен находиться ниже верхнего предела на 18,5–21, 5мм; если уровень выше, допустимо подгибание кронштейна поплавка;

зазоры между воздушными заслонками и корпусом карбюратора не должны превышать показатель в 0,2 мм;

после сборки из соединений и разъёмов не должно вытекать топливо;

минимально допустимые обороты коленвала на холостом ходу не должны быть менее 400 об/мин;

при переходе работы мотора из одного режима в другой не должно быть рывков и провалов.

Таким образом, самостоятельная разборка, сборка и установка карбюратора возможна только при строгом следовании рекомендациям производителя. Особенно важно не повредить детали карбюратора во время демонтажных работ или чистки, так как даже от мельчайших повреждений одного из компонентов К126Г будет работать некорректно.

Материалы: http://pol-z.ru/regulirovka-karbyuratora-k126g/

car-avz.ru

Карбюратор К-126Г

Строительные машины и оборудование, справочник

Категория:

   1Отечественные автомобили

Публикация:

   Карбюратор К-126Г

Читать далее:

Карбюратор К-126Г

На четырехцилиндровом двигателе ЗМЗ-24 автомобиля ГАЗ-24 «Волга» установлен двухкамерный карбюратор К-126Г, у которого вначале вступает в работу первичная камера, а затем вторичная.

Карбюратор имеет пусковое устройство (воздушная заслонка), систему холостого хода, главные дозирующие устройства первичной и вторичной камер, экономайзер и ускорительный насос.

На холостом ходу под действием разрежения в первичной смесительной камере топливо проходит через главный жиклер, топливный жиклер системы холостого хода и поступает в соединительный канал, где смешивается с эмульсирующим воздухом, проходящим через воздушный жиклер.

Когда дроссельная заслонка первичной камеры открыта на небольшой угол (1—2°), через верхнее выходное отверстие системы холостого хода поступает дополнительное количество воздуха. При большем открытии дроссельной заслонки через верхнее отверстие начинает поступать топливная эмульсия. Количество топливной эмульсии, поступающей в смесительную камеру, регулируют винтом.

При дальнейшем открытии дроссельной заслонки вступает в действие главная дозирующая система первичной камеры, имеющая главный жиклер, воздушный жиклер и эмульсионную трубку. На малых и средних нагрузках двигателя главная дозирующая система и система холостого хода работают совместно, обеспечивая двигатель горючей смесью экономичного состава.

После открытия дроссельной заслонки первичной камеры более чем на 2/3 начинает открываться дроссельная заслонка вторичной камеры. Вступает в работу главная дозирующая система вторичной камеры (главный жиклер, воздушный жиклер, эмульсионная трубка, малый диффузор).

При полной нагрузке двигателя (полное открытие дроссельных заслонок) смесь обогащается экономайзером.

Клапан экономайзера начинает открываться штоком по мере открытия дроссельной заслонки вторичной камеры. Однако топливо через распылитель экономайзера начнет поступать только при почти полном открытии дроссельной заслонки и только при больших расходах воздуха (при малых расходах воздуха разрежение у устья распылителя будет недостаточным).

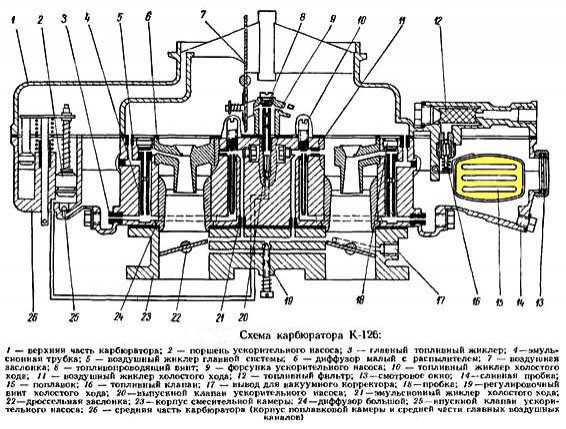

Рис. 2. Схема карбюратора К-126Г: 1 — воздушная заслонка, 2 — предохранительный клапан, 3 — распылитель ускорительного насоса, 4 — нагнетательный клапан, 5 — воздушный жиклер системы холостого хода, б — малый диффузор первичной камеры, 7 и 22 — воздушные жиклеры главных дозирующих систем, 8 и 16—эмульсионные трубки, 9 — смотровое окно поплавковой камеры, 10 и 17 — главные жиклеры, 11 — дроссельная заслонка первичной камеры, 12 — винт регулировки качества смеси, 13 — топливный жиклер системы холостого хода, 14 — дроссельная заслонка вторичной камеры, 15 — большой диффузор вторичной камеры, 18 — обратный клапан ускорительного насоса, 19 — клапан экономайзера, 20 — шток привода экономайзера, 21 — поршень ускорительного насоса, 23 — малый диффузор вторичной камеры, 24 — распылитель экономайзера

Ускорительный насос обогащает смесь при резком открытии дроссельных заслонок. Обратный шариковый клапан при этом закрывается, а нагнетательный игольчатый клапан открывается давлением топлива. Топливо впрыскивается через распылитель, установленный в воздушном патрубке первичной камеры.

Воздушная заслонка карбюратора в первичной камере имеет два предохранительных клапана. Уровень бензина в поплавковой камере проверяют через смотровое окно.

С 1975 г. в системе питания автомобиля ГАЗ-24 «Волга» устанавливается дополнительный трубопровод от карбюратора к топливному баку, который позволяет перепускать топливо из поплавковой камеры в бак, что облегчает пуск горячего двигателя.

Реклама:

Читать далее: Приборы очистки воздуха, подачи и очистки топлива

Категория: — 1Отечественные автомобили

Главная → Справочник → Статьи → Форум

stroy-technics.ru

Карбюратор К-126 ГМ автомобиля Волга, технические характеристики, описание, работа



Карбюратор К-126 ГМ автомобиля Волга является модификацией и развитием карбюратора К-126Г

Карбюратор К-126ГМ – двухкамерный, с падающим потоком, с последовательным открытием дроссельных заслонок и балансированной поплавковой камерой – устанавливается на двигатели ЗМЗ-24Д и ЗМЗ-402 вместо карбюраторов К-126Г и К-151. Карбюратор конструктивно повторяет карбюратор К-126Г практически во всем, с увереннсотью можно говорить об эволюционировании К-126Г в К-126ГМ.

Карбюратор имеет две смесительные камеры: первичная работает на всех режимах работы двигателя, вторичная включается в работу при большой нагрузке (примерно 2/3 хода дроссельной заслонки первичной камеры). За годы выпуска карбюратор претерпел несколько модификаций которые касались упразднения смотрового окошка и винта ограничения токсичности смеси. Карбюратор К-126ГМ показал себя надежным в работе и обслуживании. Основными недостатками карбюратора является коробление корпуса карбюратора от перегрева (отсутствие теплоизоляционной проставки) и чрезмерной затяжки крепежных винтов. Следует четко помнить, что несмотря на похожесть жиклеры карбюратора К-126ГМ отличны от жиклеров карбюратора К-126Г и следует применять в ремонте соответствующие номиналы жиклеров из ремкомплектов (см. Табл. 1.)

Карбюратор имеет устройство для разбалансировки поплавковой камеры при закрытом положении дроссельной заслонки первичной камеры.

Рис. 1. Карбюратор К-126 ГМ

1-кулиса привода дроссельной заслонки вторичной камеры; 2-корпус; 3-воздушная заслонка; 4-ось воздушной заслонки; 5-жиклер холостого хода; 6-пробка фильтра;7-рычаг привода воздушной заслонки; 8-отверстие для штуцера трубки вакуум-регулятора; 9-винт ограничения токсичности; 10-винт регулировки качества смеси на холостом ходу; 11-тяга; 12-рычаг; 13-рычаг дроссельной заслонки; 14-винт ограничения закрытия дроссельной заслонки

В корпусе поплавковой камеры имеется окно для наблюдения за уровнем топлива (упразднено в поздних модификациях К-126 ГМ). Все каналы жиклеров для обеспечения доступа к жиклера без разборки карбюратора снабжены пробками. Для обслуживания карбюраторов серии К-126Г не нужен специальный инструмент.

Рис. 2. Карбюратор К-126ГМ.

1-крышка поплавковой камеры; 2-ускорительный насос; 3-эмульсионная трубка; 4-главный воздушный жиклер; 5-малый диффузор с распылителем; 6-топливный жиклер переходной системы; 7-жиклер эконостата; 8-распылитель эконостата; 9-распылитель ускорительного насоса; 10-воздушная заслонка; 11-топливный жиклер холостого хода; 12-воздушный жиклер холостого хода; 13-полуавтоматическое пусковое устройство; 14-топливный фильтр; 15-топливный клапан; 16-смотровое стекло; 17-поплавок; 18-главный топливный жиклер; 19-большой диффузор; 20-дроссельная заслонка; 21-винт токсичности; 22-регулировочный винт качества смеси; 23-нагнетательный клапан; 24-воздушный жиклер переходной системы; 25-корпус смесительных камер; 26-обратный клапан; 27-корпус поплавковой камеры

Рис. 3. Привод дроссельной заслонки вторичной камеры карбюратора К-126 ГМ:



 1- рычаг оси дроссельной заслонки вторичной камеры; 2-кулиса; 3-рычаг оси дроссельной заслонки первичной камеры; 4-винт регулировки закрытия дроссельной заслонки первичной камеры; 5-рычаг привода от воздушной заслонки к дроссельной заслонке первичной камеры; 6-рычаг привода дроссельной заслонки первичной камеры; 8-ось дроссельной заслонки вторичной камеры



Таблица 1. Основные регулировочные (тарировочные) данные карбюратора К-126ГМ

Параметр/камера	первичная	вторичная
главный топливный жиклер, мл/мин	240±3	280±3,5
главный воздушный жиклер, мл/мин	195±4	390±9
топливный жиклер холостого хода, мл/мин	50±1,5	–
воздушный жиклер холостого хода, мл/мин	285±7	–
распылитель ускорительного насоса за 10 ходов не менее, мл/мин	5	–
топливный жиклер переходной системы, мл/мин	–	95±2
воздушный жиклер переходной системы, мл/мин	–	285±7
диаметр жиклера эконостата, мм	–	1,7±0,06
диаметр распылителя эконостата, мм	–	3±0,06

Карбюратор К-126 ГМ по моему скромному мнению является оптимальным карбюратором для автомобиля ГАЗ-24 и его наследников с двигателем ЗМЗ-402. Карбюратор обеспечивает стабильную и неприхотливую эксплуатацию. Также карбюратор легко поддается тюнингу и настройке.

gaz24.info

Ремонт и обслуживание карбюратора К-126Г, К-126ГМ

Автомобиль Волга ГАЗ-24, ГАЗ-2410, ГАЗ-3102, ГАЗ-3110 могут быть (штатно или владельцем) оборудованы карбюраторной системой питания, в которой применяется двухкамерный вертикальный карбюратор семейства К-126Г или К-126ГМ. Карбюраторы этой модификации отличаются простотой ухода и ремонта, а их настройка не потребует специальных знаний.

Типичные наиболее часто встречающиеся неисправности карбюратора К-126Г(ГМ):

1. негерметичность поплавкового клапана – иглы
2. негерметичность поплавка
3. коробление и искривление привалочных плоскостей
4. течь смотрового окошка
5. забитость фильтра-сеточки
6. закопченность системы холостого хода (из-за износа двигателя и соответственно большого количества смол и сажи в картерных газах)
7. негерметичность по прокладкам из-за задубения, повреждения или неровности сопрягаемых поверхностей
8. износ осей дроссельных заслонок

из всех перечисленных неисправностей только последняя не подлежит гаражному ремонту

Негерметичность поплавкового клапана – иглы, а также негерметичность поплавка имеют схожие симптомы – идет дикий перелив, расход топлива бешеный, машина работает неустойчиво и часто не заводится. Для исправления необходимо снять воздушный фильтр, отсоединить шланг подачи топлива, открутить винты верхней крышки карбюратора, отсоединить тягу подсоса (не погнув ее) и аккуратно снять верхнюю крышку карбюратора. Далее освобождаем ось крепления поплавка 3 и снимаем аккуратно, чтоб не погнуть поплавок, проверяем его на герметичность (топливом, а не водой!!!). Осматриваем узел игольчатого клапана и оцениваем целостность уплотнения, пробуем подуть во впуск и при этом пальцем легко придерживаем клапан, если продуть удается, значит либо уплотнительное колечко, или клапан в сборе подлежат замене. После проведения этих операций проверяем высоту установки поплавка (крышка перевернута) – она должна составлять 40-41 мм. Несоблюдение данного правила приведет к неправильному уровню топлива в поплавковой камере. А в карбюраторе К-126Г(ГМ) это приведет к повышенному расходу топлива, а при определенных условиях может привести к прогару поршней и особенно клапанов. Поэтому данную операцию проводите особо тщательно и аккуратно. Уплотнительную шайбу 7 очень легко повредить – не производите давление на клапан при регулировке! Обязательно проверяем упор 2, особенно это актуально для автомобилей работающих на газовом топливе – при пустой поплавковой камере поплавок от вибрации будет сильно провисать и может повредиться. Не забудьте удалить песок из поплавковой камеры если вы уже разобрали карбюратор. Это обезопасит от возможных засоров топливных жиклеров (что впрочем маловероятно).

Проблема с короблением привалочных поверхностей карбюратора возникает от чрезмерных усилий при установке или сборке узлов карбюратора К-126Г, возникающая при этом негерметичность приводит к утечке топлива и огромной опасности возгорания. Поэтому перед сборкой карбюратора установите его на ровную поверхность (где это возможно) и осмотрите без прокладки плоскости. Если есть видимые искривления и щели то следует вывести их надфилем, напильником. Если вы обладаете достаточной аккуратностью, можно попробовать выстучать кривые крепежные “уши” обратно. Однако может возникнуть трещина и вы рискуете остаться без карбюратора.

Течь смотрового окошка возникает в основном от лишнего любопытства. Как правило там ничего не протекает пока туда не лезть для замены стеклышка или просто от нечего делать. Естественно задубевшая с годами прокладка не уплотнит нормально если сдвинуть ее даже на пол миллиметра. К сожалению данные уплотнения в ремкомплектах редко встречаются. Можно попробовать “оживить” задубевшую резинку с помощью силиконовой смазки для ухода за резиной, но результат не всегда может быть хорошим.

Забитость фильтра сеточки возникает в основном от того, что не используется бумажный ФТО или снят штатный фильтр тонкой очистки топлива. Для очистки нужно открутить заглушку противоположную шлангу поступления топлива.

Для очистки карбюратора от смол и нагара могут применяться жидкости специально для этого предназначенные. Впрочем воздушный жиклер системы холостого хода можно аккуратно очистить с помощью деревянной зубочистки. Наличие небольшого нагара на стенках каналов системы холостого хода не влияет на ее работу, переживать не стоит.

Задубевшие и поврежденные прокладки лучше заменить, попытки заделать дырку герметиком возможны только как крайняя мера в полевом ремонте.

Износ осей дроссельных заслонок диагностируется по невозможности установить устойчивую работу двигателя в режиме холостого хода, а также на ощупь при снятом с двигателя карбюраторе. Можно пробовать заделать щели тугоплавкой консистентной смазкой, как временная мера поможет. Однако учтите, что солидол и литол текут при температурах которых достигает карбюратор, особенно если отсутствует теплоизолирующая прокладка нужной толщины (около 1 см).

Если Вам понравилась эта статья пожалуйста закидуйте на нее ссылку ВКонтакте, Драйв2 и так далее, это поможет другим начинающим Волговодам.

Обслуживание карбюратора можно производить как на автомобиле так и на снятом карбюраторе. Подлежат смазке трущиеся поверхности и оси заслонок. Подлежат чистке каналы и поверхности, поплавковая камера, фильтр-сеточка. Важно смазывать детали привода заслонок, для предотвращения износа рычагов системы. Сами оси заслонок нужно смазывать для лучшей герметичности и предупреждения износа. Особенно важно смазывать детали карбюратора при работе двигателя на газу, когда карбюратор всегда сухой. Для аккуратной подачи масла в нужную точку для жидкого масла можно использовать одноразовый шприц. Для нанесения консистентной смазки – палочки, зубочистки, отвертки и т.д.

Копирование в любом виде запрещено (С) декабрь 2014 Master General

gaz24.info

Устройство, проверка и регулировка карбюратора К-126Г (отчет)

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РФ

ВОЛОГОДСКИЙ ГОСУДАРСТВЕННЫЙ

ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Факультет: ПМ

Кафедра: А и АХ

ОТЧЁТ ПО ПРОИЗВОДСТВЕННОЙ

ПРАКТИКЕ

Выполнил: Шаратинов А.Д.

Группа: МАХ-52

Проверил: Богомолов А.А.

Вологда

2002 г.

Содержание

Введение- 3

1.Структура и показатели использования парка- 4

2. Мероприятия по обеспечению БДД- 5

3. Устройство, проверка и регулировка карбюратора К-126Г- 7

Список литературы- 13

Введение

СПМК-4 является предприятием, выполняющим следующие виды работ:

— ремонт и наладка аппаратуры КИПиА;

— регламентные испытания теплосиловых установок любой мощности и на любом виде топлива;

— наладка систем аспирации, кондиционирования;

— испытание электроустановок (КТП, ВРУ, ВЛ.КЛ, ЯМИ электропроводок) в соответствии с требованием энергонадзора:

-измерение сопротивления изоляции;

-испытаний контуров, заземление и паспортизация;

-проверка срабатывания аппаратов защиты и УЗО;

-проверка целостности цепей заземления;

-испытание повышенным напряжением;

— пуско-наладочные работы на теплосиловом, газовом, энергетическом оборудовании, КНС, аммиачных установках, вентиляции;

— испытание электропроводок офисов, магазинов и т,д.

— прокладывание кабельных и воздушных линий электропередач к любым объектам.

Для транспортировки собственных грузов и доставки работников предприятия СПМК-4 имеет парк из 17 автомобилей, которые для межсменного хранения, а также для хранения при отсутствии работы ставятся в пять отапливаемых боксов.

Для проведения ТО и Р подвижного состава предприятие имеет ремонтный бокс, оснащенный универсальным металлорежущим, сварочным и специализированным оборудованием для обслуживания и ремонта, а также двумя осмотровыми канавами и краном-балкой грузоподъемностью 2 т.

Все виды ТО, а также Р, за исключением сложного, требующего специализированного оборудования, предприятие производит самостоятельно, используя собственную ПТБ. Сложный ремонт перепоручается другим организациям на основе договоров.

Руководит автохозяйством главный механик, в чьем подчинении находятся механик, диспетчер, медработник и два автослесаря.

1. Структура и показатели использования парка

Таблица 1

Структура парка

Таблица 2

Показатели эффективности использования парка

2. Мероприятия по обеспечению БДД

Мероприятия по обеспечению безопасности дорожного движения, проводимые на предприятии, можно разделить на два направления:

1. Мероприятия, связанные с техникой;

2. Мероприятия, связанные с людьми.

Мероприятия по обеспечению БДД, связанные с техникой заключаются в:

— контроле качества проведения работ по ТО и Р ПС. Цель данного контроля — выявить брак в обслуживании подвижного состава и не допустить выпуска с ТО или Р некачественно отремонтированных автомобилей;

— контроле технического состояния автомобилей перед выездом на линию по возвращению на базу. Данный контроль проводится механиком ежедневно и его цель — не допустить выпуска на линию неисправных автомобилей. При этом механиком проверяются следующие системы автомобиля, непосредственно влияющие на БДД:

1. Тормозная система.

Проверяется отсутствие течи тормозной жидкости и отсутствие воздуха в системе (для автомобилей с гидроприводом тормозов) и отсутствие слышимых утечек воздуха при нажатой педали тормоза (для автомобилей с пневмоприводом). Кроме этого поводится пробное торможение автомобиля на скорости 20 км/ч при полном нажатии педали тормоза. При этом контролируется, эффективность торможения, последовательность блокирования колес (сначала передняя ось, затем задняя — для одиночных автомобилей, и для автопоезда-сначала оси прицепа (полуприцепа)и передняя ось тягача, затем его задняя ось (оси)) и отсутствие отклонения автомобиля от прямолинейного движения.

2. Рулевое управление.

Визуально оценивается величина люфта рулевого колеса, а также у автомобилей с ГУР проверяется отсутствие течи масла из гидросистемы при повороте управляемых колес в крайние положения и выдержке их в течение 3-5 с. Кроме этого у всех автомобилей оценивается легкость поворота рулевого колеса при движении.

3. Световые приборы, звуковой сигнал и очистители ветрового стекла.

Проверяется исправность данных приборов.

4. Сцепное устройство.

Проверяется отсутствие видимых повреждений и полная комплектность сцепки.

5. Колеса.

Визуально оценивается состояние шин, дисков и элементов крепежа колес, проверяется отсутствие повреждений и полная комплектность. Также визуально или при помощи манометра проверяется давление в шинах.

Кроме этого механиком проверяется состояние:

— дверей кабины;

— грузовой платформы;

— стекол;

— зеркал заднего вида.

Мероприятия, связанные с людьми включают в себя:

1. Медицинский контроль водителей перед выездом.

Проверяется физическое и психофизиологическое состояние водителей с целью не допущения их к управлению автомобилем в болезненном или утомленном состоянии. При этом показателями состояния водителей служат:

— частота пульса;

— артериальное давление;

— температура тела;

— наличие паров алкоголя.

2. Контроль за соблюдением установленных режимов работы, отдыха и питания водителей.

3. Проведение плановых инструктажей по безопасности дорожного движения с обязательным разбором ДТП с участием водителей данного предприятия, а также особенностей движения по дорогам в данное время года.

4. Повышение квалификации водителей и руководящего состава автохозяйства предприятия.

3. Устройство, проверка и регулировка карбюратора К-126Г

На двигателе установлен карбюратор К-126Г – эмульсионный, двух­камерный, с падающим потоком, с последовательным открытием дроссельных заслонок и сбалансированной поплавковой камерой.

Карбюратор имеет две смесительные камеры: первичную и вто­ричную. Первичная камера работает на всех режимах двигателя. Вто­ричная камера включается в работу при большой нагрузке (примерно после 2/3 хода дроссельной заслонки первичной камеры).

Для обеспечения бесперебойной работы двигателя на всех режи­мах карбюратор имеет следующие дозирующие устройства: систе­му холостого хода первичной камеры, переходную систему вторич­ной камеры, главные дозирующие системы первичной и вторичной камер, систему эконом

mirznanii.com

Карбюратори К-126Г, К-126-ГМ автомобіля «Волга»

Карбюратор К-126Г (рис. 1 и 2) – двокамерний, з падаючим потоком, послідовним відкриттям дросельних заслінок і балансованою поплавковою камерою. Карбюратор має дві змішувальні камери: первинна працює на всіх режимах роботи двигуна, друга включається в роботу при великих навантаженнях (приблизно після 2/3 ходу дросельної заслінки первинної камери). Карбюратор має пристрій для разбалансування поплавкової камери при закритому положенні дросельної заслінки первинної камери. В корпусі поплавкової камери є вікно для спостереження за рівнем палива. Карбюратор неприхіливий в роботі, стійкий до засмічення і поганої якості палива, має  прекрасні характеристики економічності (у випадку справного стану і гарного догляду). Основним недоліком є короблення корпусу від перегріву і надто сильного затягування гайок кріплення.

Карбюратор К-126Г не дивлячись на схожість відрізняється від  свого “наступника ” К-126ГМ номіналами жиклерів і іншими особливостями тому слід стежити за номіналами жиклерів при заміні (Див. Табл.1 і 2). При тюнінгу карбюратора К-126Г замінюють великий дифузор вторинної камери та жиклери для досягнення характеристик подібних К-126ГМ (деякий приріст потужності на високих обертах).

Рис. 1. Карбюратор К-126Г
1-куліса дросельної заслінки вторинної камери; 2-корпус; 3-повітряна заслінка; 4-вісь повітряної заслінки; 5-жиклер холостого ходу; 6-кришка фільтру; 7-важіль приводу повітряної заслінки; 8-отвір для штуцера трубки вакуумрегулятора; 9-гвинт регулювання якості суміші на холостому ході; 10-тяга; 11-важіль; 12-важіль дросельної заслінки; 13-гвинт обмеження закриття дросельної заслінки

Рис. 2. Схема карбюратора К-126Г
1-зворотний клапан прискорювального насосу; 2-жиклер економайзера; 3-клапан економайзера; шток приводу економайзера; 5-поршень прискорювального насосу; 6-повітряний жиклер головної дозувальної системи; 7-малий дифузор; 8-балансувальний канал; 9-розпилювач економайзера; 10-повітряна заслінка; 11-клапан повітряної заслінки; 12-розпилювач прискорювального  насосу; 13-нагнітальний клапан; 14-повітряний жиклер холостого ходу; 15-запорна голка клапану подачі палива; 16-паливний фільтр; 17-поплавок; 18-оглядове віконце поплавкової камери; 19-кришка зливного отвору; 20-головний паливний жиклер; 21-емульсійна трубка; 22-дросельна заслінка первинної змішувальної камери; 23-канал вакуумного регулятора випередження  запалювання; 24-регулювальний гвинт; 25-паливний жиклер холостого ходу; 26-дросельна заслінка вторинної змішувальної камери; 27-великий дифузор





Всі канали жиклерів для забезпечення доступу до жиклерів без розбирання карбюратора оснащені пробками.
Основні системи карбюратора діють за принципом пневматичного (повітряного) гальмування палива. Система економайзера працює без гальмування як елементарний карбюратор. Привід дросельної заслінки вторинної камери показаний на рис 3.

Рис. 3. Привід дросельної заслінки вторинної камери карбюратора К-126Г
1-важіль осі дросельної заслінки; 2-куліса; 3-важіль вісі дросельної заслінки первинної камери; 4-гвинт регулювання закриття дросельної заслінки первинної камери; 5-важіль приводу від повітряної заслінки до дросельної заслінки первинної камери; 6-важіль приводу дросельної заслінки первинної камери; 7-вісь дросельної заслінки первинної камери; 8-вісь дросельної заслінки вторинної камери

Управління карбюратором (рис.4) відбувається за допомогою педалі з’єднаної системою тяг і важелів з дросельною заслінкою карбюратора і кнопкою, поміщеною на щитку приладів і з’єднаною гнучкою тягою з повітряною заслінкою.



Рис. 4 привід управління карбюратором К-126Г
1-педаль; 2-лопаточний важіль; 3-кнопка управління повітряною заслінкою; 4-відтяжна пружина; 5-ущільнювач; 6-важіль; 7-валик важеля дросельної заслінки; 8-пружина; 9-важіль приводу дросельної заслінки; 10-вертикальна тяга; 11-демпфуюча пружина; 12-втулка; 13-валик; 14-ущільнювач.

Повітряний фільтр (рис. 5) – інерційно-масляний, з контактним фільтрувальним елементом, кріпиться за допомогою зтяжного хомута і гвинта до кронштейну, встановленому на головці циліндрів. Корпус фільтра, перехідна коробка і фільтрувальний елемент виконані не розбірними. У ванну фільтру заправляється 0,45 л масла для двигуна.

Рис.5 Повітряний фільтр карбюратора К-126Г
1-шланг; 2-патрубок; 3-фільтрувальний елемент; 4-корпус фільтру; 5-перегородка; 6-перегородка; 7-втулка; 8-кронштейн для кріплення фільтру; 9-зтяжка; 10-кришка; 11-з’єднувальна муфта; 12-хомут

Таблиця 1. Основні регулювальні (тарирувальні) дані карбюратора К-126Г (для контролю)

Параметр	Камера
	первинна	вторинна
Великий дифузор, мм	24	24
Малий дифузор, мм	11	11
Змішувальна камера, мм	32	32
Паливний жиклер холостого ходу, мм	0,5+0,06	–
Пропускна здатність головного паливного жиклера холостого ходу, куб.см	50	–
Повітряний жиклер холостого ходу,мм	1+0,06	–
Розпилювач прискорюючого насосу, мм	0,6+0,006	–
Отвір в клапані економайзера, мм	–	4 отв. по 2 мм
Емульсійні отвори в змішувальній камері, мм
верхнє	1+0,06	–
нижнє	1,2+0,06	–
Головний повітряний жиклер, мм	1+0,06	1,4+0,06
Пропускна здатність головного паливного жиклера, куб. см	240±3	280±3,5

Таблиця 2. Основні  регулювальні (тарирувальні) дані карбюраторів К-126Г і К-126ГМ (з книги С.Афоніна. Автомобілі ГАз-24. Всі модифікації. Ремонт в дорозі. Ремонт в гаражі. Кузови: седан, універсал. Практичне керівництво).

	К-126Г		К-126ГМ
	первинна	вторинна	первинна	вторинна
Діаметр вузької частини дифузорів, мм
малого	11	11	11	11
великого	24	24	24	26
Зовнішній діаметр малого дифузору, мм	14	14	14	14
Діаметр жиклерів, мм:
повітряного головної системи	1,0	1,4	1,0	1,4
паливного системи холостого ходу	0,5	–	0,5	–
повітряного системи холостого ходу	1,0	–	1,0	–
розпилювача прискорювального насосу	0,6	–	0,6	–
розпилювача еконостату (трубка)	–	2,0	–	3,0
Отвір в сідлі паливного клапана поплавкового механізму, мм	2,2		2,2
Відстань від рівня палива до площини роз’єму карбюратору, мм	18,5-20,5		18,5-20,5
Подача палива прискорювальним насосом за 10 ходів, мл	5,0		5,0
Пропускна здатність жиклерів, мл/хв:
паливного головного	240	280	240	280
повітряного головного	195	390	280	390
паливного холостого ходу	50	–	50	–
повітряного холостого ходу	285	–	285	–
паливного перехідної системи	95	–	–	95
повітряного перехідної системи	–	285	–	285
Маса поплавка, г	13,3		14,0

На газобалонному автомобілі ГАЗ-24-07 використовувалася спеціальна модифікація карбюратора К-126С.

gaz24.info

Карбюратор К-126

Страница 1 из 2

Карбюратор К-126 устанавливается на двигатели ГАЗ-21, ГАЗ-24, ГАЗ-53, ГАЗ-66 и др.

Очень простой и надежный карбюратор.

Особенностью карбюратора К-126Б является то, что все жиклеры можно промыть и продуть без разборки карбюратора

Карбюратор имеет две смесительные камеры: первичную и вторичную. Первичная камера работает на всех режимах двигателя.

Вторичная камера включается в работу пли большой нагрузке (примерно после 2/3 хода дроссельной заслонки первичной камеры).

Для обеспечения бесперебойной работы двигателя на всех режимах карбюратор имеет следующие дозирующие устройства: систему холодного хода первичной камеры, переходную систему вторичной камеры, главные дозирующие системы первичной и вторичной камер, систему экономайзера, систему пуска холодного двигателя и систему ускорительного насоса.

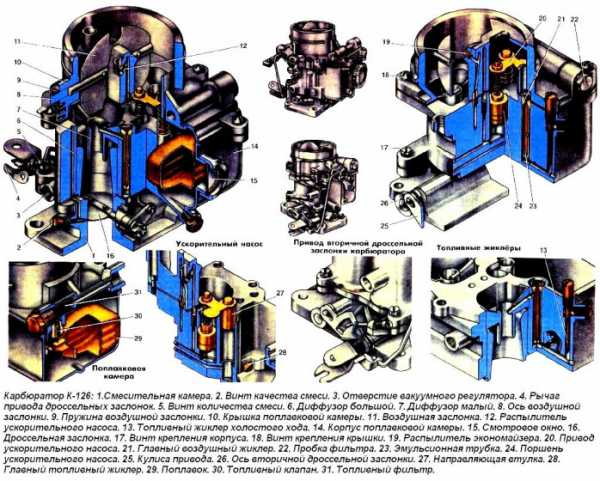

Все элементы дозирующих систем расположены в корпусе поплавковой камеры, ее крышке и корпусе смесительных камер.

Корпус и крышка поплавковой камеры отлиты из цинкового сплава.

Корпус смесительных камер отлит из алюминиевого сплава.

Между корпусом поплавковой камеры, ее крышкой и корпусом смесительных камер установлены уплотнительные картонные прокладки.

В корпусе поплавковой камеры расположены: два больших 6 и два малых диффузора 7, два главных топливных жиклера 28, два воздушных тормозных жиклера 21 главных дозирующих систем, две эмульсионные трубки и, расположенные в колодцах, топливный 13 и воздушный жиклеры системы холостого хода, экономайзер и направляющая втулка 27, ускорительный насос 24 с нагнетательным и обратным клапанами.

Распылители главных дозирующих систем выведены в малые диффузоры первичной и вторичной камер.

Диффузоры запрессованы в корпус поплавковой камеры, в корпусе поплавковой камеры имеется окно 15 для наблюдения за уровнем топлива и работой поплавкового механизма.

Все каналы жиклеров снабжены пробками для обеспечения доступа к ним без разборки карбюратора.

Топливный жиклер холостого хода, может быть, вывернут снаружи, для чего его корпус выведен через крышку вверх наружу.

В крышке поплавковой камеры расположена воздушная заслонка 11 с полуавтоматическим приводом.

Привод воздушной заслонки соединен с осью дроссельной заслонки первичной камеры системой рычагов и тяг, которые при пуске холеного двигателя открывают дроссельную заслонку на угол, необходимый для поддержания пускового числа оборотов двигателя.

Вторичная дроссельная заслонка при этом плотно закрыта.

Эта система состоит из рычага привода воздушной заслонки, который одним плечом действует на рычаг оси воздушной заслонки, а другим через тягу на рычаг малого газа, который, поворачиваясь, нажимает на заслонку первичной камеры и открывает ее.

В крышке карбюратора крепится поплавковый механизм, который состоит из поплавка, подвешенного на оси, и клапана 30 подачи топлива.

Поплавок карбюратора изготовлен из листовой латуни толщиной 0,2 мм.

Клапан подачи топлива – разборный, состоит из корпуса и запорной иглы.

Диаметр седла клапана 2,2 мм. Конус иглы имеет специальную уплотнительную шайбу, изготовленную из состава на основе фтористой резины.

Топливо, поступающее в поплавковую камеру, проходит через сетчатый фильтр 31.

В корпусе смесительных камер расположены две дроссельные заслонки 16 первичной камеры и вторичной камеры, регулировочный винт 2 системы холостого хода, винт токсичности, каналы системы холостого хода, служащие для обеспечения согласованной работы системы холостого хода и главной дозирующей системы первичной камеры, отверстие 3 подвода разрежения к вакуум-регулятору опережения зажигания, а также переходная система вторичной камеры.

Система холостого хода карбюратора состоит из топливного жиклера 13, воздушного жиклера и двух отверстий в первичной смесительной камере (верхнего и нижнего).

Нижнее отверстие снабжено винтом 2 для регулирования состава горючей смеси.

Топливный жиклер холостого хода расположен под уровнем топлива и включен после главного жиклера первичной камеры.

Эмульсирование топлива производится воздушным жиклером.

Необходимая характеристика работы системы достигается топливным жиклером холостого хода, воздушным тормозным жиклером, а также величиной и расположением переходных отверстий в первичной смесительной камере.

Главная дозирующая система каждой камеры состоит из больших и малых диффузоров, эмульсированных трубок, главных топливных и главных воздушных жиклеров.

Главный воздушный жиклер 21 регулирует поступление воздуха внутрь эмульсионной трубки 23, расположенной в эмульсионном колодце.

Эмульсионная трубка имеет специальные отверстия, предназначенные для получения необходимой характеристики работы системы.

Система холостого хода и главная дозирующая система первичной камеры обеспечивают необходимый расход топлива на всех основных режимах работы двигателя.

Система экономайзера состоит из направляющей втулки 27, клапана 23 и распылителя 19.

Система экономайзера включается в работу до полного открытия дроссельной заслонки вторичной камеры.

Следует отметить, что на режиме полной нагрузки работают, кроме системы экономайзера, главные дозирующие системы обеих камер и очень немного топлива продолжает поступать через систему холостого хода.

Система ускорительного насоса состоит из поршня 24, механизма привода 20 впускного и нагнетательного (выпускного) клапанов и распылителя 12, выведенного в воздушный патрубок первичной камеры.

Система имеет привод от оси дросселя первичной камеры и работает при разгоне автомобиля.

На оси дроссельной заслонки первичной камеры жестко укреплен рычаг 4 привода. Также жестко на оси укреплен поводок кулисы 25. Кулиса свободно установлена на оси заслонки 16 и имеет два паза.

В первой из них перемещается поводок, а во втором – палец с укрепленным на нем роликом рычага 26 привода оси 8 вторичной заслонки.

Заслонки удерживаются в закрытом положении пружинами, укрепленными на оси первичной камеры и оси вторичной камеры.

Кулиса 25 также постоянно стремится закрыть заслонку вторичной камеры, так как на нее действует возвратная пружина, закрепленная на оси первичной камеры.

При движении рычага 4 привода оси первичной камеры поводок рычага первичной камеры сначала свободно перемещается в пазу кулисы 25 (таким образом, открывается только заслонка первичной камеры), и примерно после 2/3 ее хода поводок начинает поворачивать ее.

Кулиса 25 привода вторичной заслонки открывает вторичную дроссельную заслонку. При сбросе газа пружины возвращают всю систему рычагов в исходное положение.

Карбюратор необходимо промывать в чистом неэтилированном бензине или ацетоне с последующей продувкой сжатым воздухом.

Состояние основных деталей и узлов, поступающих на сборку

Все каналы корпусных деталей должны быть тщательно промыты и продуты сжатым воздухом.

Допускается ремонт обломов фланцев крепления, не захватывающих внутренние полости и каналы, путем заварки.

Поверхности соединительных фланцев деталей корпуса должны быть плоскими без забоин и неровностей.

При проверке на плите неплоскостность не должна превышать 0,1 мм.

Производительность жиклеров перед установкой в карбюратор должна быть проверена на приборе модели НИИАТ-528 или ином приборе, позволяющем проверить производительность жиклеров:

— жиклер воздушный главный Ø 0,8+0,06мм;

— жиклер топливный холостого хода Ø 0,75+0,06мм;

— жиклер воздушный холостого хода Ø 1,5+0,06мм;

— распылитель экономайзера Ø 0,7+0,06мм;

— распылитель ускорительного насоса Ø 0,6+0,05мм.

Величина производительности жиклеров карбюратора К-126Б должна быть в следующих пределах:

— жиклер топливный главный — 340 ± 4,5 см3 /мин;

— жиклер диафрагменного механизма — 75 ± 3 см3/мин;

— жиклер диафрагменного механизма вакуумный — 310 ± 7 см3/мин.

Размер эмульсионных отверстий в смесительной камере:

— верхнего Ø 1,0+0,06 ;

— нижнего Ø 1,3+0,06мм.

Резьба жиклеров не должна иметь забоин.

Клапан экономайзера должен быть герметичен. Герметичность нужно проверять водой под давлением 1200 мм вод. ст. допускается протекание воды под клапан не более 4 капель в минуту.

Шток клапана должен выступать из корпуса в пределах 1,1+0,3мм.

Корпус диффузора должен быть целым, без обломов и трещин.

Поплавок не должен иметь пробоин и вмятин. Он должен быть проверен на герметичность погружением в горячую воду. Появление пузырьков воздуха у исправного поплавка не допускается.

Вес поплавка должен быть в пределах 13,З ± 0,7 г.

Клапан подачи топлива должен быть испытан на герметичность вакуумом, равным 100 мм рт. ст., через воду; при этом допускается просачивание не более 10 капель в минуту.

autoruk.ru
