Как натянуть ремень генератора на ВАЗ 2115, 21110 правильно?

Ремень генератора, несмотря на простоту своего устройства и кажущуюся примитивность, играет очень важную роль, связывая генератор и коленвал двигателя, который собственно и приводит в движение электрогенератор. Очень часто встречаются ситуации, когда из-за плохой натяжки ремня генератора ухудшается качество зарядки аккумуляторной батареи.

При увеличении нагрузки на электросеть, например, во время включения сразу нескольких электропотребителей (фары, печка, магнитола и т. д.), может возникать характерный свист, который издает ремень генератора. Растянутый или слишком ослабленный ремень может проскальзывать на шкивах, что также ведет к просадкам в напряжении. Такой звук чаще всего свидетельствует о попадании влаги на ремень или о том, что ремень генератора нуждается в подтяжке.

Через сколько менять ремень генератора ВАЗ?

Замена ремня генератора регламентирована производителем через каждые 15 000 км пробега, однако если вы во время осмотра обнаружили расслаивание, засечки или трещины на поверхности ремня, произведите немедленную замену ремня. Важно понимать тот факт, что чрезмерное натяжение ремня генератора также крайне нежелательно, это может привести к сокращению ресурса службы подшипников генератора.

Признаки слабой натяжки ремня генератора?

Как правило, слабая натяжка, как уже говорилось выше, проявляется в виде свиста и «провалов» напряжения, фары могут очень тускло гореть или мигать, также возможна индикация красного значка «АКБ» расположенного на приборной панели.

Какой должна быть натяжка ремня генератора ВАЗ 2115?

Натяжка должна быть оптимальной, а именно — когда при нажатии с усилием в 10 кг, ремень прогибается на 10-15 мм с генератором 37.3701, и на 6-10 мм с генератором 9402.3701.

Как натянуть ремень генератора ВАЗ 2115?

Выполнить регулировку ремня генератора ВАЗ 2115 не сложно, важно лишь понимать, как это делается правильно. Чтобы выполнить регулировку ремня генератора на автомобилях ВАЗ вам потребуется всего лишь два ключа, на: «17» и «19», а сама процедура отнимет от 10 до 20 минут. Следует отметить, что на ВАЗах 2114, 2113, 2115 могут быть установлены разные силовые агрегаты, у каждой модификации процесс натяжки ремня генератора может отличаться.

Натяжка ремня генератора на двигателе ВАЗ 2110 объемом 1,5 л.

1. Для начала необходимо ослабить затяжку креплений верхнего и нижнего.
2. Отрегулируйте натяжку ремня, используя регулировочный винт — по часовой стрелке — натягиваете ремень, против часовой – ослабляете.
3. Установив необходимую натяжку, затяните крепления генератора и проверьте степень натяжения.

На 1,6-литровых двигателях кроме ключей, вам потребуется небольшая монтажка или монтировка. Принцип тот же, ослабьте крепежные болты генератора, затем используя монтировку, отодвиньте генератор от двигателя или к двигателю в зависимости от того натянуть вам нужно или ослабить ремень генератора. После окончания зафиксируйте крепежные винты и проверьте натяжку ремня.

Рекомендуем посмотреть видео о том, как подтянуть ремень генератора на ВАЗ 2114 своими руками.

Текст: vaz-remont.ru &nbsp

Замена ремня генератора на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Ремень генератора – благодаря нему генератор начинает свою работу когда двигатель у автомобиля заводиться, а генератор это очень важная деталь в которой образуется электрический ток когда двигатель работает и этот ток который в нём образуется, посылается на всю бортовую сеть в том числе и на аккумулятор (Поэтому особо аккумулятор и не разряжается когда двигатель заведён, а даже наоборот, подзаряжается от генератора), тем самым все приборы горят стабильно (Это если генератор исправен) и не наблюдаются в них скачки напряжения (К примеру приборная панель светит то ярче, то слабее, возможно вы это даже в некоторых автомобилях встречали и это говорит о том, что регулятор напряжения генератора неисправен), но если ремень убрать, то сразу вся нагрузка будет прилагаться на аккумулятор (Автомобиль заведётся без ремня генератора, но вот только проедет он немножко и как только аккумулятор полностью разрядиться, то все приборы первым делом выключаться в автомобиле и уже его с ключа вы не заведёте) и поэтому за данным ремнём нужно обязательно следить и по необходимости менять его на новый, когда это будет нужно.

Примечание!
Для того чтобы произвести замену ремня генератора в автомобиле, из инструментов вам пригодятся: Гаечные ключи и всё на этом, но это если вы с верхней части автомобиля собираетесь менять ремень, просто некоторые люди с низу его меняют (С низу легче, но дольше) и в таком случае вам понадобится баллонный ключ взять чтобы болты крепления колеса открутить, домкрат с помощью которого вы автомобиль поднимите, ну и тот же самый набор гаечных ключей, воротком с накидными головками ещё можно воспользоваться и другими ключами которые у вас есть в ящичке для инструментов!

Краткое содержание:

Где находится ремень генератора?
На большинстве автомобилях которые выпускаются или выпускались на ВАЗе, генератор установлен в одном и том же месте (Это только переднего привода касается), а именно в правой части автомобиля (Если смотреть по ходу движения авто) глубоко в подкапотном пространстве вы генератор найдёте и как только он будет найден (Указан синей стрелкой), найдите рядом с ним ролик (От генератора ролик круглый идёт, на котором и сидит ремень но за ремнём этот ролик вы не увидите, ну только если часть его немножко выпирающую) на котором и крепиться ремень генератора (Для наглядности ремень и небольшая часть ролика, на фото ниже указаны красной и жёлтой стрелкой).

Когда нужно менять ремень генератора?
Как таковой правило периодичности в его замене нет, то есть точных цифр к примеру через 30.000 тыс. км., его сменить нужно будет, вам никто не даст, так как всё на вид определяется и если ремень изношен, то есть на нём имеются трещины, он свистит (Кстати этот свист вы 100% слышали много раз за всю свою жизнь, потому что он на многих автомобилях случается), на нём видны капли различного рода жидкостей (Это может быть из-за порванных патрубков системы охлаждения или из-за дырявого радиатора этой же системы), то такой ремень нуждается в срочной замене (Хотя жидкость с него можно и стереть и поэтому в этом случае ремень можно и не заменять вовсе, но только перед тем как жидкость стирать при помощи тряпки, устраните причину из-за которой на него вода или другая какая то жидкость попадает, а то толка никакого не будет от такого вытирания тряпкой), но кстати свист ещё может быть если ремень плохо натянут, в этой статье мы указали как его правильно нужно натянуть поэтому если что воспользуйтесь ею для того чтобы подтянуть ремень генератора на автомобиле.

Примечание!
На самом деле этот свист может по разным причинам появляться, вот например если вы купите дубовый ремень (Из плохой резины) то он будет свистеть, если на него вода попадёт или другая жидкость, то он тоже будет свистеть, даже в холодную погоду этот свист вы услышите (Это потому что резина затвердевает и ремень становиться дубовым, со временем машина прогреется и свист этот пройдёт), ах Да, забыли совсем сообщить вам одну важную новость, не всегда ремень генератора бывает лежит в багажнике автомобиля (Хотя такие вещи как ремень генератора, ремень ГРМ, обязательно должны лежать в нём, потому что при выходе одного из этих ремней, автомобиль либо полностью обездвижется, или же либо он будет ехать, но из электрической части, свет например, ничего работать уже не будет) и поэтому на будущее вам дадим совет, вместо него можно на короткое время воспользоваться галстуком (Связать только его крепко придётся) или же мужским ремнём, более подробную информацию смотрите в видео-ролике который мы разместили чуть ниже:

Как заменить ремень генератора на ВАЗ 2113-ВАЗ 2115?

Снятие:
1) Сперва определитесь с какой стороны вам будет легче производиться замену (Можно сверху его заменить, но это не очень то и удобно, или сбоку подлезть под него, но для этого времени больше нужно), как только определились, приступайте к ней, в начале мы опишем как заменить его если подлезть под него сбоку (Даже если вы его сверху менять собрались, то всё равно прочтите это и не перескакивайте на другой пункт, потому что вы упустите очень важные детали, которые в следующем пункте мы уже не опишем), для этого поднимите правый передний бок автомобиля домкратом и как только он будет поднят, снимите правое колесо (О том как правильно снять колесо, читайте в статье: «Замена колёс на автомобиле»), после чего откроется прекрасный доступ к ремню генератора (Если у вас установлена подкрылка, то её тоже снимите, все подкрылки на винтах крепятся, поэтому их и нужно будет вывернуть), но кстати если вам мешать защита картера ещё будет (Просто бывают громоздкие защиты, которые всё днище закрывают, как снять защиту, читайте в статье: «Замена защиты картера на ВАЗ»), то её тоже снимите, ну и теперь приступайте к замене, чтобы её осуществить ослабьте затяжку двух гаек крепления генератора (Одна гайка указана красной стрелкой, другая белой на маленьком фото) и после чего полностью отверните болт на максимальную величину на которую он отвернётся (Указан синей стрелкой) и снимите тем самым старый ремень генератора, сбоку через арку, но перед тем как его снять, притяните полностью до упора сам генератор к двигателю автомобиля.

2) Что касается замены ремня с верхней части, в этом случае никакого колеса снимать не нужно и поднимать машину тоже не нужно в воздух, а просто выверните две гайки крепления генератора (Они на фото выше указаны, одна из них красной стрелкой показана, а другая белой, кстати если нижнюю гайку не удастся вывернуть, она ещё белой стрелкой указана, то и не выворачивайте её, красную достаточно будет ослабить хорошенько и всё) и после этого сам болт выверните на максимальную величину (Указан синей стрелкой на фото выше) и так же одной рукой подведите генератор близко к двигателю автомобиля, а другой сам ремень с него снимите и вытащите через верхнюю часть если вам это удастся.

Установка:
Установка нового ремня начинается с одевания его на шкив привода генератора и только после этого на ролик генератора он одевается (Чтобы шкив и ролик вы могли отличить между собой, то сразу вам скажем, шкив это крупная деталь, а ролик маленькая и выходит он именно из генератора, мы ролик ещё жёлтой стрелкой на втором фото от верха указали), после того как ремень оделся, приступайте к его регулировки, для этого рукой отведите от двигателя сам генератор (Он двигается, потому что гайки его крепления ослаблены) и после чего регулировочный болт (Указан на фото ниже стрелкой) по часовой стрелке закрутите (Таким образом ремень натянется), но если вы его вдруг перетяните, то в таком случае ослабьте натяжение ремня немножко, для этого болт регулировочный против часовой стрелки ослабьте и в это время сам генератор перемещайте ближе к двигателю автомобиля, всё это делается до того, пока ремень нормально не будет отрегулирован, как только вы добились правильного натяжения ремня, затяните все гайки ранее вывернутые до упора и можете заводить автомобиль и проверять работу нового ремня на автомобиле, сразу отметим тот факт что посторонних звуков он издавать не должен (Свист), если издаёт то либо он слишком ослаблен, либо очень холодно на улице и автомобиль ещё не прогрет, либо же сам материал из которого выполнен купленный вами ремень является слишком дубовый и из-за этого и происходит данный свист в двигателе автомобиля.

Примечание!
Самая хорошая регулировка ремня, является его прогибание при помощи пальца руки с усилием в 10 кг на 6-10 мм в средней части, более подробно о том месте где ремень нужно прогибать пальцем, смотрите на фото ниже, кстати чтобы на 100% убедиться нормально ли ремень натянут или же нет, рекомендуем вам воспользоваться одним из способов, первый заключается в том что вы должны включить четвёртую передачу на автомобиле и прокатить его (Примерно метров 5-10), второй способ даст нам тоже самое что и первый, просто он выполняется по другому, а именно включается нейтральная передача и воротком с накидной головкой проворачивается болт который шкив привода генератора крепит (см. фото ниже, этот болт указан стрелкой, чтобы до него добраться, нужно с правой передней стороны под колесо подлезть и по возможности даже снять это колесо и через арку вы с лёгкостью до этого болта доберётесь) примерно на 2-3 оборота этот болт нужно провернуть, после чего снова проверьте натяжение ремня и если нужно будет ослабьте его или же вновь подтяните, но в том случае если вы повторно будете регулировать натяжение ремня, тогда вновь проделайте одну из двух операций которые указаны чуть выше!

Дополнительный видео-ролик:
Более подробно о том как можно снять ремень генератора с машины и более подробно о том как его можно отрегулировать, вы сможете найти в видео-ролике который размещён чуть ниже:

Как натянуть ремень генератора на ВАЗ 2110-2112

Бывают случаи, когда при попадании автомобиля в лужу, или же просто при повышенной влажности, начинает свистеть ремень генератора. Зачастую причина кроется именно в недостаточной его натяжке. Разумеется, чтобы исправить данную проблему, необходимо просто подтянуть ремень до нужного уровня.

Инструмент, который понадобится для решения данной проблемы:

• головка на 10 и 13 мм;
• трещоточная рукоятка.

Итак, в зависимости от модели ВАЗ 2110-2112 и установленных двигателей, конструкция натяжителя ремня генератора может незначительно отличаться. Но по сути, особой разницы нет и все делается по аналогии.

1. Итак, открываем капот автомобиля и смотрим в сторону, где находится генератор.

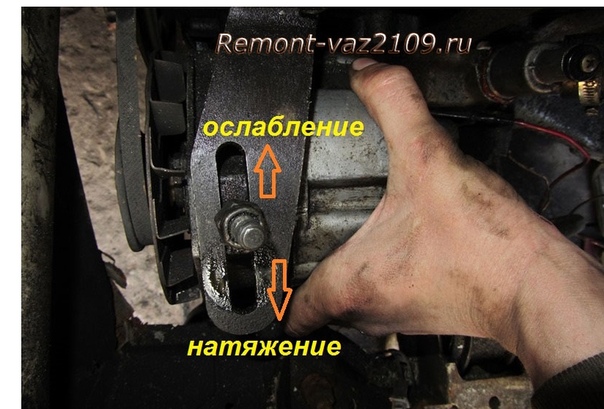

2. Ослабляем верхнюю гайку крепления генератора и при помощи регулировочного болта производим натяжку.

Обратите внимание на тот факт, что при необходимости натянуть ремень, болт нужно закручивать на штоке по часовой стрелке. Если же наоборот — вы решили ослабить натяжение, то откручиваем регулировочный болт против часовой стрелки.

Видео инструкция по натяжению или ослаблению ремня генератора на ВАЗ 2110-2112

Чтобы показать все наглядно и прояснить картину, я решил записать небольшой видеоролик, который содержит инструкцию в доступном виде:

Сначала сделайте несколько витков и попробуйте натяжку ремня, возможно это уже будет достаточно, чтобы он не свистел. А проверить это довольно просто. Заведите автомобиль с максимально включенными световыми и другими электрическими приборами (дальний свет, обогрев заднего стекла, печка и .т.д.) Если в это время свиста не будет слышно, значит ремень натянуть нормально.

Но и про перетяжку не стоит забывать, и допускать этого нельзя. Если вы услышали, что вдруг стал появляться странный гул со стороны генератора, скорее всего из-за перетянутого ремня гудит подшипник, то нужно срочно немного ослабить натяжение, пока звук не пропадет.

Как подтянуть ремень генератора — инструкция с видео

Каждый автовладелец с особым трепетом и вниманием относиться как к внешнему, так и к внутреннему состоянию своего железного коня. А для того, чтобы предотвратить любые поломки, перед выездом не будет лишним проверить состояние двигателя, основных узлов ходовой части, а также проверять уровень охладительной жидкости и масла. Но далеко не каждый раз проверяется ремень генератора. Ведь даже при условии хорошей работы генератора, это не всегда отражает истинную картину.

Ремень генератора необходимо держать под особой натяжкой, поэтому тот факт, что ремень целый и не поврежденный, еще ни о чем не говорит. Он должен быть плотно притянут к канавке шкива, к тому же он не должен проскальзывать.

Необходимо подтягивать его с правильным уровнем. Только в таком случае генератор будет работать максимально эффективно, при этом не создавая никаких проблем. Кстати, вот статья о замене ремня генератора. Если из-под капота вы будете слышать какой-либо свист, писк, то это, скорее всего, будет следствием неправильной натяжки ремня генератора.

Натяжка ремня генератора бывает в трех состояниях: норма, перетянутое, ослабленное. Если натяжение слабое, то ремень работает всего на 50 процентов реальной мощности. Из этого следует, что эффективность работы генератора снижается ровно наполовину. К тому же при этом из-за большого трения ремень быстрее выходит из строя. При чересчур сильной натяжке происходит иная проблема: подшипники (на которых вращается генераторный вал) быстро ломаются и выходят из строя.

Как понять правильность натяжки?

Для этого необходимо надавить на ремень в промежутке между шкивами. Каждая модель имеет как свои нормы, которых и нужно придерживаться.

В любом автомобиле есть специальные устройства, которые направлены на самостоятельное натяжение ремня генератора. К примеру, в машине ВАЗ генератор прикручен длинным болтом к картеру, и, подкручивая этот болт, вы будете регулировать натяжение ремня. Сверху же устанавливается планка в виде дуги, а вдоль этой планки можно найти гайку и прорезь.

Как подтянуть ремень генератора: порядок действий.

Итак, для начала нужно открутить гайку. Затем отжать генератор от двигателя, зажать гайку, а после зажима проверить силу натяжения ремня генератора.

Ремень генератора также можно натянуть с помощью регулировочного болта. Сейчас во многих моделях авто существует такая возможность.

Такой способ является более легким и быстрым. Вам нужно ослабить нижние и верхние гайки, которыми затянут генератор, потом, проворачивая болт по часовой стрелке, отожмите генератор, в это время проверяйте состояние натяжки ремня. Затем, закрепите гайки обратно.

После того, как вы осуществили проверку ремня генератора любым из перечисленных выше способов, вам нужно обязательно провернув несколько раз вал, проверить работу генератора. Потом можно еще раз проверить состояние натяжки, сделав объезд, после чего снова посмотреть на натяжение.

На этом все. Езды вам без поломок!

Видео (для ВАЗ 2110, 2114, 2115).

Рекомендую прочитать:

Как натянуть ремень генератора? — видео натяжки на разных авто

Ремень генератора выполняет очень важную миссию – передает вращение коленчатого вала на шкив генератора, который обеспечивает зарядку аккумулятора во время езды, и от него уже ток поступает ко всем потребителям электричества в вашем автомобиле.

Всем водителям рекомендуется время от времени проверять натяжение ремня генератора. Правильно натянутый ремень не должен прогибаться больше, чем на один сантиметр, если давить на него с усилием три-четыре килограмма. Также для проверки можно использовать динамометр (подойдет обыкновенный безмен) – если его крючок зацепить за ремень и оттягивать в сторону, то он сместится максимум на 10-15 миллиметров при усилии в 10 кг/см.

Если под рукой нет ни линейки, ни динамометра, то проверить можно на глаз – если попробовать перекрутить ремень, то он должен повернуться максимум на 90 градусов, не больше.

Когда со временем степень натяжения ремня уменьшается и он растягивается, то слышен характерный скрип – ремень проскальзывает на шкиву и начинает греться. Это чревато тем, что со временем он может порваться. Кроме того, шкив коленвала делает больше холостых оборотов, то есть работает неэффективно и генератор не вырабатывает ток в полной мере – страдает вся электросистема автомобиля.

Натяжение ремня генератора не является самой сложной задачей, особенно на отечественных ВАЗах и Ладах. В более современных моделях, в той же Приоре например, имеется натяжной ролик со смещенным центром, который регулирует степень натяжения ременной передачи.

Работы по натяжению ремня могут осложняться из-за неудобного расположения генератора и шкива коленчатого вала. Некоторые модели нужно загонять на смотровую яму, в других же достаточно просто открыть капот, как например для ВАЗ 2114. На классических вазовских моделях все это делается просто: генератор крепится к картеру с помощью длинного болта, благодаря которому можно перемещать генератор в вертикальной плоскости, а сверху есть планка с прорезью еще для одного болта для фиксации положения генератора в горизонтальной плоскости.

Все, что нужно – это ослабить крепление генератора, открутить гайку на планке, зафиксировать такое положение, когда ремень будет достаточно натянут, затянуть гайку и крепление генератора.

Ремень ни в коем случае нельзя натягивать слишком сильно, потому что это приведет к тому, что на подшипник шкива генератора будет производиться слишком большое давление и он со временем попросту рассыпется, о чем вас оповестит характерный свист, скрежет и недостаточный заряд аккумулятора.

На Ладе Калине ремень генератора натягивается с помощью штока натяжителя. Достаточно всего лишь выкрутить контр-гайку, немного открутить сам шток натяжителя, а потом закрутить гайку на место. Таким же образом можно ослабить натяжение ремня, а если нужно его полностью поменять, то шток натяжителя откручивается, и устанавливается новый ремень.

Стоит отметить, что во время натягивания ремня генератора не забывайте проверять его состояние – на нем не должно быть трещин и потертостей. Если таковые имеются, то лучше купить новый ремень, благо стоит он не так дорого.

Если же речь идет о Лада Приора, где ремень генератора описывает значительно большую траекторию – он также вращает шкивы кондиционера и ГУРа, то за натяжку там отвечает ролик.

Если нету опыта в натяжении таких ремней, то лучше все это сделать на СТО, хотя процедура сама по себе не сложная – нужно ослабить гайку крепления ролика, затем вращайте обойму эксцентрика специальным натяжным ключом пока ремень не натянется, закрутите гайку крепления назад. Но дело в том, что очень сложно угадать правильное натяжение ремня, поскольку площадь его соприкосновения со шкивами уменьшается из-за траектории. Можно попытаться действовать методом тыка.

Примерно так же натягивается ремень генератора и на других более современных моделях, правда, для того, чтобы добраться к нему, нужно снимать колеса, откручивать брызговики двигателя или пластиковую защиту, снимать крышку ГРМ, что, конечно же, отнимает уйму времени.

Видео натягивания ремня генератора на автомобиле ВАЗ 2114

Еще одно видео о правильной натяжке ремня

Загрузка…

Поделиться в социальных сетях

Что делать, если в дороге оборвался ремень генератора — Российская газета

Любой автолюбитель не застрахован от внезапных поломок. Порой непредвиденный сбой в работе автомобильной системы может случиться вдали от всех благ цивилизации, а потому быстро исправить поломку не получится. Например, как быть если у машины оборвался ремень привода генератора? Вряд ли обычный автомобилист настолько предусмотрителен, что возит с собой запасной ремень. И если под рукой нет ремня на замену, что можно использовать вместо него?

Если генератор не функционирует, то уехать далеко не получится. От работы генератора в автомобиле зависят сразу несколько систем и узлов. И если генератор не крутится, то он не подзаряжает аккумулятор и тот при движении автомобиля очень быстро разряжается.

Возможно, если такая поломка произошла в черте города, и случилось это на автомобиле с относительно новой АКБ, то ее заряда хватит, чтобы добраться до ближайшего автосервиса. Другое дело, если обрыв ремня случился, что называется «в чистом поле», и если нечем заменить ремень, то без работающего генератора батарея разрядится и автомобиль встанет «на глухо». К тому же обрыв ремня — не всегда безобидная поломка. В некоторых случаях лопнувший в движении машины ремень генератора может попасть даже под газораспределительный механизм и нанести ущерб мотору.

Итак, если ремень порвался, то придется соорудить ему замену из подручных средств. Один из возможных «кандидатов» на временную роль нового ремня — старая колесная камера, из которой нужно аккуратно вырезать кольцо нужного диаметра шириной примерно 20 мм.

Можно использовать и обычную веревку. Ее придется сложить в несколько раз, чтобы получить достаточно прочную веревку нужной толщины. После этого, опустив натяжитель до предела, нужно установить получившийся шнурок, и натянув ролик, вернуть его в исходное положение. Важно следить за тем, чтобы веревка не была натянута до предела. Оптимально, если она провисает примерно на 1 см. И конечно же, концы веревки, уже надетой на натяжители, необходимо навязать надежным узлом и расположить его снаружи.

Если под рукой нет веревки, то подойдет и ремень с одежды. При этом понадобится еще и проволока, чтобы скрепить концы ремня в замкнутое кольцо. Вполне состоятельным решением может стать и скотч. Его можно свернуть в несколько раз и сделать таким образом достаточно прочную замену ремня. Также для этого подойдут и женские капроновые колготки. Надо только прочно зафиксировать их на шкиве надежным узлом, и тогда они помогут доехать до ближайшего автосервиса.

Конечно, от подобных ситуаций не застрахован ни один автомобилист, но надо стараться их не допускать. Для этого нужно регулярно проверять состояние ремня генератора, приобретать качественные изделия, чтобы исключить риск внезапного обрыва, а также правильно проводить замену ремня и следить за его корректной натяжкой. Также не стоит забывать, что на ресурс работы ремня влияет и состояние валов и натяжителей.

Как проверить натяжение ремня генератора

Абсолютно любой, более-менее, опытный водитель знает, что правильное натяжение ремня генератора обеспечит надежное электроснабжение бортовой сети автомобиля и хорошую зарядку аккумулятора, который так важен при запуске двигателя. Слабо натянутый ремень может проскальзывать относительно шкива генератора и быстро порваться из-за нагрева, а сильно натянутый ремень создает большую нагрузку на подшипники вала ротора генератора и помпы, в результате чего, они быстро выходят из строя.

Как проверить натяжение ремня генератора

Как вы поняли, такой параметр, как натяжка ремня, всегда должен находиться в пределах нормы. Чтобы проверить натяжение ремня, можно металлическую полоску длиною в полметра и простую линейку. Практически все отечественные автомобили допускают прогиб ремня, который образуется между шкивом генератора и коленчатого вала, равный 15 миллиметрам. Усилие, при этом, не должно превышать 10 кг/см.

Порядок действий:

1. Чтобы измерить натяжение ремня генератора, на промежуток между шкивом коленвала и генератора положите тонкую металлическую полоску.

2. Подействуйте на ремень, оттянув его от полоски с помощью пальцев руки.

3. Замерьте расстояние от самого верхнего положения ремня генератора до металлической полоски.

Полученная величина и будет означать прогиб ремня генератора. Если она имеет какие-либо отклонения от нормы, то необходимо будет провести регулировку ремня генератора или его замену, в зависимости от степени износа ремня.

Регулировка ремня генератора

Итак, если вы пришли к выводу, что натяжка ремня генератора недостаточна или избыточна, то необходимо приступить к регулировкам. Выполняется она довольно просто, поэтому вы в состоянии обойтись и без сотрудников автосервиса.

Порядок действий:

1. Установите автомобиль на ровной поверхности и исключите любое его случайное перемещение. Наличие смотровой ямы совсем не обязательно, однако, если ваш автомобиль «классического» семейства, то лучше пользоваться ямой. Отсоедините «минусовую» клемму аккумулятора, чтобы избежать случайных коротких замыканий токоведущих частей подкапотного пространства (провода, штекеры и корпуса металлических элементов).

2. Ослабьте гайку, расположенную на регулировочной планке генератора. Слишком сильно ее откручивать не нужно, так как вам необходимо только лишь освободить генератор от закрепления. То же самое проделайте и с нижней гайкой. Она закручивается на длинный болт, который является основным креплением любого генератора.

3. Вставьте монтировку в промежуток между двигателем и генератором и отогните генератор, создавая необходимое усилие на ремень. Не ослабляя прилагаемого усилия, затяните гайку регулировочной планки как можно туже. После этого, проверьте натяжение ремня описанным выше способом. Если результат измерений не соответствует норме, то снова ослабьте гайку и повторите натяжение.

4. Как только натяжка ремня станет соответствовать требованиям технического обслуживания, то затяните гайку на длинном болте. На этом регулировка ремня генератора завершена.

Видео — Как подтянуть или ослабить ремень генератора ВАЗ

Замена ремня генератора

В случае, когда натяжка ремня генератора невозможно из-за сильного износа резиновой составляющей, то необходимо провести замену ремня. Замена ремня актуальна в том случае, когда ремень растянут или имеет какие-либо дефекты в виде заусенцев и трещин. Кроме того, в процессе работы, он может издавать характерный свист, по которому не сложно определить его неисправное состояние.

Перед заменой приобретите точно такой же ремень генератора. Изделие от другой модели автомобиля никак не подойдет – это нужно хорошенько запомнить.

Порядок действий:

1. Установите автомобиль на ровную поверхность и обездвижьте. Наличие смотровой ямы, как и в первом случае, является не обязательным, но желательным условием. Обязательно отсоедините «минусовую» клемму аккумулятора.

2. Ослабьте гайку, предназначенную для крепления генератора на регулировочной планке. После этого, ослабьте гайку, которая затягивает длинный болт с нижней части генератора.

3. Оттяните генератор к двигателю и снимите старый ремень.

4. Монтаж нового ремня выглядит сложнее. Самое главное – приложить максимум усилий, при этом, не испортить изделие. Вначале, рекомендуется надевать ремень на шкив коленчатого вала, затем – на шкив генератора. При наличии шкива водяного насоса – в последнюю очередь, надеть ремень на шкив помпы.

5. После этого проведите натяжку ремня и затяните все ослабленные гайки. Не забудьте установить клемму аккумулятора на место.

Вот так выполняется проверка натяжения ремня генератора, его регулировка и замена. Данный комплекс процедур является базовым и выполняется стандартным набором автомобильных инструментов. Для этого не нужны специальные знания, поэтому проверить натяжение ремня вы сможете самостоятельно.

Сила натяжения приводного ремня. Натяжение ремня генератора

Роль генератора в энергосистеме автомобиля — одна из ведущих. В любом транспортном средстве генератор тока — один из важнейших узлов. Он отвечает за подачу электричества (постоянный ток 12-24 В) всех механизмов и узлов станка. Генератор также отвечает за сохранность аккумуляторной батареи и за обнаружение ее в постоянно рабочем состоянии.Поэтому проверку натяжения ремня генератора следует проводить регулярно даже при отсутствии явных признаков ослабления натяжения ремня.

Признаки слабого натяжения привода генератора

Прежде всего, при слабом натяжении ремень начинает издавать характерный «визг» при резком увеличении оборотов двигателя. Особенно это заметно при движении машины или при входе в поворот, когда в момент переключения раздается неприятный свистящий звук.Еще один признак — «мерцающие» фары в темное время суток. При нормально работающем генераторе с правильным растяжением свет фар будет ровным и ярким. Если натяжение ремня генератора слабое, в темноте фара постоянно меняет яркость при работающем двигателе.

Визуальные методы проверки

Автолюбитель должен знать, как проверить натяжение привода генератора. Это просто необходимые знания для правильной эксплуатации автомобиля.Схема натяжения ремня генератора для каждой модели двигателя своя. Это зависит от расположения агрегата на двигателе. От количества подключаемых дополнительных модулей (гидроусилитель руля, привод кондиционера и т. Д.). Следовательно, процедура проверки натяжения для каждой модели мотора ваша. Например, натяжение ремня двигателя-генератора j20A происходит по схеме, показанной на рисунке ниже.

Здесь под №1 приводной ремень собственно дополнительное оборудование, №2 — натяжной ролик и №3 — гайка натяжного ролика.

Разные методы Под установками подразумеваются разные методы проверки степени натяжения, но есть общая особенность. Проверка выполняется на самом большом свободном участке диска. Таким образом, опытный установщик проверяет этот параметр легким поворотом струи на 45 градусов. Под таким углом ремень проходит без особых усилий. Сопротивление растет. Ремни клиновидные напрашиваются, когда 5 мм нажимается сравнительно легко, усилие увеличивается.

Важно! Нельзя допускать оба ремня привода генератора.Это приводит к быстрому износу втулок и подшипников, выходу из строя агрегатов и агрегатов двигателя.

Но надежнее конечно проверка с приборами.

Способы натяжения приводных ремней

На различных моделях двигателей существуют свои способы натяжения ремней генератора и других агрегатов. Они делятся на три типа:

В агрегатном способе натяжение привода происходит за счет перемещения корпуса любого агрегата на перекатной основе. Это может быть сам генератор, насос гидроусилителя руля или компрессор кондиционера.

Роликовый метод предполагает, что при растяжении образуется эксцентриковый валик. Из-за смещения осевого отверстия, когда корпус ролика вращается, смещение является натяжным.

Наконец, автоматический механизм натяжения ремня генератора. Это наиболее прогрессивный метод растяжки. Натяжной ролик установлен в мощный пружинный механизм с точно рассчитанным усилием. При установке нового ремня ролик отводится сбоку и освобождается, когда он стоит на месте.Пружинный отдых дает необходимое напряжение.

Двигатель J20A с автоматическим натяжением

Важно! При автоматическом методе ремень не требует подтяжек или проверки мощности. При ослаблении его только заменяют. Что очень просто. Пружинный ролик снимается в направлении затухания, и весь привод спокойно снимается.

Специализированные устройства проверки натяжения ремня

Для проверки степени натяжения ремня существуют также специальные устройства. Они делятся на два типа:

Механические устройства основаны на принципе динамометра.С помощью встроенных пружин они измеряются на предмет отклоняющей или тянущей силы. В паспорте автомобиля этот параметр определен. Поэтому этот инструмент доступен любому пользователю. И вполне может занять место в арсенале простого автолюбителя, пытающегося самостоятельно выполнить хотя бы часть работ на своей машине

Электронные устройства построены по принципу улавливания звуков высокой частоты. Пользователь, поднеся устройство к определенной точке ремня, слегка воздействует на его поверхность.Устройство улавливает частоту колебаний и в цифровом формате выдает результат на мини-экран. Но использование этого устройства уже требует более глубоких знаний и навыков. Поэтому это скорее профессиональный инструмент.

Такие устройства уже подходят для солидной станции техобслуживания, заботятся о своей репутации и готовы потратиться как на серьезное оборудование, так и на обучение персонала работе с ним.

Устройство контроля механического натяжения

Чем грозит слабая планка

Слабое натяжение ремня привода генератора снижает, в первую очередь, силу тока зарядки аккумулятора.При слабом заряде расходуется собственный внутренний ресурс аккумулятора и соответственно резко сокращается срок его службы. Может произойти сдавливание пластин или короткое замыкание, а аккумулятор современного типа (не ремонтируемый) останется просто выброшенным. Кроме того, скачки напряжения при недостаточном напряжении отрицательно сказываются на всех электронных системах нынешних автомобилей, вплоть до их выхода из строя. Слабо натянутый ремешок может просто соскочить со шкивов и при большой скорости вращения шкива коленчатого вала навести беду. Он даже способен пробить капот автомобиля.

Чрезмерное натяжение

Очень сильное растяжение ни к чему хорошему не приведет. Возникает повышенная нагрузка на различные топливные детали дополнительных механизмов. Первый признак рывка — неприятный гул. Чаще всего так шумит ролик натяжения ремня генератора. Но это меньшая из возможных неприятностей. Гораздо хуже, когда такой шум начинают издавать подшипники генератора, компрессор кондиционера или гур, или втулка водяного насоса. В этих случаях ремонт будет намного серьезнее и дороже.

Поэтому регулировка натяжения ремня генератора является очень важным элементом при техническом обслуживании автомобиля. Даже если автоматическая натяжка установлена, как, например, на двигателе J20A или Peugeot 306, необходимо проверять специальные метки на корпусе натяжителя ремня, сигнализирующие о времени замены при необходимости.

Инструменты и материалы для механизма профилактики механизма привода генератора

Разнообразие типов установки на разные типы огромных двигателей разных типов Генераторы не позволяют однозначно назвать единый инструмент для этой операции.Как правило, для каждой модели он свой. Хотя есть некоторые общие черты.

Инструменты

Обычно для предотвращения совмещенной регулировки привода требуются ключи для ослабления монтажных болтов узла и ключ для вращения регулировочного болта. Плюс небольшое крепление для удержания узла в нужном положении. Для роликовых приводов ключ для ослабления гайки ролика и специальный валок самого ролика. Для автоматического привода только навесной или гаечный ключ для прижима ролика при замене ремня и ключ для замены самого ролика.

Ремни и ролики

Для каждого двигателя есть как ролик натяжения ремня генератора, так и сам ремень обязательно свой. Все они имеют специальную маркировку и свои знаки.

Важно! Установка деталей, не подходящих по назначению данной модели мотора, может привести к большим поломкам с капитальными затратами.

Поэтому самый надежный способ приобретения запчастей — это идентификация необходимых запчастей по VIN-коду.Это современный метод получения запчастей и запчастей к станку. Любой автомобиль Имеет собственный идентификационный номер, расположенный на специальной табличке кузова

В обычных магазинах автомобильных запчастей больше не требуется носить сломанный предмет для идентификации (только в очень редких случаях). Достаточно продиктовать продавцу этот код, и с помощью специальной программы, связавшись с глобальной базой идентификаторов, Продавец уверенно назовет вам тип и размер необходимых реквизитов.При необходимости закажем его доставку в магазин в приемлемые сроки. Именно этот метод лучше всего использовать при покупке. Требуется машина Приводы навесного оборудования и натяжные ролики.

Замена ремня генератора с натяжным автоматическим роликом хорошо показана на видео на примере Peugeot 306:

Натрите кузов воском или залейте волшебные присадки в масло или в топливный бак — это не значит следить за состоянием вашего автомобиля. Воск и добавки могут быть не только полезными, но и вредными, а в случае с бытовыми переднеприводными вазами гораздо полезнее перед каждым выездом проверять состояние тормозов и двигателя.Однако есть одна вещь, о которой они часто забывают, а потом сожалеют. Это приводной ремень генератора ВАЗ-2114. Смотрим внимательно.

Свистки и грабли? Диагностирую ремень генератора

Пока ремень работает нормально и исправно, мы этого не замечаем. Генератор работает в штатном режиме и обеспечивает надежное питание бортовой электросети и подзарядку аккумулятора.

Это стабильные показатели амперметра и бесшумная работа двигателя.Тем не менее в один прекрасный день ремень дает о себе знать пронзительным скрежетом или отсутствием зарядки ток. на батарее. Об этом покажет амперметр на панели приборов и лампа зарядки аккумулятора.

Ремень привода генератора

Откройте капот и посмотрите, есть ли вообще ремень на месте. У некоторых маунт-водителей ремень лопается прямо в дороге, и замена ему довольно сложна.

На ВАЗ-2114 двигатель расположен поперечно, поэтому ремень генератора находится с противоположной стороны коробки передач, справа по ходу движения.Если ремень на месте, достаточно его подтянуть, и работа бортовой электросети стабилизируется.

Не хитрый рычаг!

Для этого пригодятся всего два ключа из стандартного набора инструментов — на 10 и 13, но удобнее использовать дребезжащую головку. И желательно рычаг! Все готово, можно приступать к работе.

Как натянуть ремень генератора на ВАЗ-2114

Процедура подвески и регулировки ремня займет пять минут от силы, но важно знать несколько тонкостей, которые избавят в будущем от проблем на дороге.

Тонкость — в первую очередь — волочить пояс опасно, как беременность. Можно обрабатывать подшипники генератора, а их замена обойдется в пять дороже ремня. Кроме того, для замены подшипников придется полностью разобрать генератор или. Бросать пояс — недопустимо!

Процедура подвешивания ремнем проста, с ней справится даже ребенок Если следовать простому алгоритму и не нарушать определенную последовательность:

Схема привода генератора: 1 — кронштейн крепления к блоку двигателя; 2 — соединение генератора с помощью кронштейна; 3 — натяжной винт; 4 — генераторные установки; 5 — осевой винт; 5 — приводной ремень; 6 — шкив генератора на коленчатом валу.

1. Ремень генератора ВАЗ-2114 лучше и проще натянуть либо на яме, либо просто на ровном и сухом участке, ведь нырять под машину придется, причем несколько раз.
2. Устанавливаем машину на участок и ставим на ручник или первую передачу.
3. Если установлен картер, можно попробовать ослабить болт крепления генератора из-под капота. Для этого вам понадобится головка на 13, но если защиты нет, то болт из-под машины легче открутить рожковым ключом.Просто оторвите гайку и выверните ее на несколько оборотов.

   Ослабление болта крепления нижнего генератора

4. Перед тем, как затянуть ремень генератора на ВАЗ-2114, ослабьте верхнюю гайку крепления, прижимающую корпус генератора к регулировочному кронштейну. Используем тот же ключ на 13.

   Ослабление верхней гайки крепления генератора

5. Для подвешивания ремня необходимо найти натяжной болт, он устанавливается прямо перпендикулярно оси вращения генератора.Поворачивая болт натяжителя по часовой стрелке, натягиваем ремень, против — ослабляем. При натяжении ремня корпус генератора смещается из блока цилиндров. Подробно .

   Натянуть ремень генератора

6. Контроль натяжения ремня после приостановки. Сверху это довольно проблематично, так как мешает опоре двигателя. Это проще сделать ниже, когда вся ветвь ремня доступна для осмотра. Для визуальной проверки натяжения нужен некоторый опыт, но по инструкции ВАЗ прогиб ремня не должен превышать 10-15 мм при приложенном усилии 10 кг и после нескольких оборотов коленвала, чтобы ремень сел на место.

   Проверить натяжение ремня после приостановки

7. Если ремень натянут правильно, затяните нижнюю гайку крепления гайки, затем верхнюю гайку, фиксирующую корпус генератора на регулировочном кронштейне.

Когда нужно затягивать?

Собственно, причины, по которым необходима ременная подвеска Просто — генератор не вырабатывает достаточный ток для работы всех потребителей на борту и не может обеспечить зарядку acB. Первым признаком слабого натяжения ремня будет свист из-под капота.Тем не менее, ремень может свистеть и при попадании воды в воду, иногда — при шлифовке шкивов, еще реже — при выводе подшипников генератора. Если ремень не поддается растяжке или регулировочная планка не позволяет толкать генератор дальше, необходима замена ремня.

Тонкость вторая. Резина имеет свойство растрескиваться, и даже учитывая усиленную конструкцию приводного ремня, с трещинами он прослужит долго.

Самая частая ошибка — хранение запасного ремня под капотом, в одной из ниш. От постоянных высоких температур Даже самый хороший и новый ремень Может быть, через пару месяцев, если мертвый груз окажется под капотом. Новые или запасные ремни следует хранить либо в гараже, либо в багажнике.

Затянуть ремень генератора на ВАЗ-2114 достаточно просто, главное делать это умеренно и придерживаясь простых правил, норм производителя. Тогда генератор (см. «») Прослужит дольше и неприятностей в дороге будет меньше. Крепкие все ремни и хорошие дороги!

Видео о том, как выдернуть или ослабить ремень генератора на передних автомобилях ВАЗ-вода

Любой уважающий себя автомобилист всегда должен следить за состоянием своего автомобиля.Конечно, следить за всеми важными узлами и агрегатами, тем не менее, столкнуться с поломкой, способной обездвижить машину, совсем не хочется. Совершенно привычными стали банальные проверки технических жидкостей, а также растяжки всевозможных ремней. Не исключение — ремень электрогенератора, который всегда нужно правильно натягивать. Сегодня вы узнаете, как натянуть ремень генератора.

Почему важно поддерживать надлежащее натяжение ремня генератора

Генератор — единственный источник бесперебойного питания.Электроэнергия в автомобиле . Если он выйдет из строя, нагрузка возьмет аккумулятор, который может очень быстро сесть. При правильном подходе можно растянуть его энергию на 60 километров, но после этого мотор не получится.

Электромашина приводится в движение ременной передачей, которая передает крутящий момент от коленчатого вала. Вот почему растяжка ремня играет очень важную роль.

1. Недостаточное натяжение . Проявляется в лямках скольжения.Как правило, в этом случае генератор не всегда вращается, а значит, он вырабатывает недостаточное количество электроэнергии. Чтобы определить это, достаточно прислушаться к звукам при установке роллеров. Ремень Ремень всегда издает неприятный свист, и его очень сложно спутать с чем-то другим. Слабое натяжение может быть получено при неправильной установке ремня или со временем, потому что оно просто растягивается.
2. Сильное напряжение . Эта проблема намного опаснее, чем слабая растяжка, потому что ремень очень сильно достает.Дело в том, что слишком большая нагрузка разрушает его волокна, и он просто рвется. Тогда вы рискуете остаться без зарядки. Все это в лучшем случае. В худшем случае — чрезмерное натяжение, прижимает вал генератора ближе к центру трансмиссии, и поэтому подшипники получают неравномерную нагрузку. Обычно это заканчивается критикой последнего, что становится еще большей проблемой.

Во избежание этих неприятностей необходимо строго соблюдать рекомендации производителя и не допускать банальных ошибок при обслуживании генератора.

Как правильно выполнить прямую растяжку генератора

Поскольку мы поняли, что растяжка не должна быть слишком сильной и не слабой, теперь пора узнать, как найти эту «золотую середину». Чтобы оценить эту величину, производители автомобилей должны разработали специальные стандарты, которые должны измерять расстояние между двумя сторонами ремня, когда они сужают руки. Эти данные сильно разнятся в зависимости от марки автомобиля, поэтому вам поможет только подробная инструкция.В самом процессе растяжки нет ничего сложного.

Для регулировки положения ремня разработаны два приспособления — планка и регулировочный болт. Первый корпус характерен для отечественного производства и довольно прост в использовании. Чтобы вытащить или ослабить, достаточно ослабить гайку над штангой и гайку, расположенную на нижнем болте, отвечающем за осевое перемещение генератора. Перемещая электрическую машину по доске, вы можете тянуть или отпускать ремень.Чем дальше генератор отводится от двигателя, тем сильнее натягивается ремень. Для удобства можно использовать монтажный инструмент, чтобы создать рычаг и натянуть гайку на штанге. После этого нужно проверить правильность регулировки и при необходимости повторить процедуру.

Намного проще регулировать болтовым способом. Для этого нам нужно ослабить гайки на генераторе и повернуть регулировочный болт, уменьшая или приближая генератор к двигателю. Плюс этого устройства в том, что можно сразу проверить правильность натяжения и только после этого затянуть крепежные гайки.Конечно, этот способ применяется исключительно на иномарках.

Как видите, все достаточно просто и натянуть ремень любой, даже начинающий водитель. Желаем удачи на дорогах!

Для удовлетворительной передачи мощности и достижения максимальной прочности ремней напряжение ремня является важным фактором. Слишком маленькое или слишком большое натяжение очень часто является причиной преждевременного разрушения (поломки) ремня. Слишком большое натяжение также вызывает ускорение подшипников в ведомых или рабочих машинах.

Оказалось, что в целом хорошо известный метод проверки натяжения — это так называемый метод «большого пальца», слишком малый для определения оптимального натяжения ремня. Промежуточного или слишком малого натяжения ремня можно избежать, если натяжение рассчитано, изготовлено и проверено в соответствии с данными, приведенными ниже, с помощью метода или структурных данных в технической документации по трансмиссии. После установки передачи и регулировки напряжения планки, передача практически не нужна в содержании.В течение первых часов эксплуатации необходимо следить за поведением ремней согласно опыту после 0,5–5 часов работы при полной нагрузке на все ремни, натянутые с учетом первоначального натяжения. Через ок. Следует проверить 24 часа работы и натянуть ли ремни. Следующие периоды контроля можно значительно удлинить, через несколько сотен, а то и через тысячу часов эксплуатации, при необходимости, подтянуть ремни.

1 Контроль натяжения ремня путем измерения изгиба ветви ремня

Этот метод позволяет косвенно определять статическую силу в ветви ремня TS путем измерения прогиба измерительного сегмента ремня под действием проверочной силы.Статическая сила TS — это минимальная сила, выступающая в ветви ремня, позволяющая передавать в приводе номинальную мощность при скольжении, не превышающую допустимую.

состояние [n]

Н — минимальная осевая сила в статическом состоянии [n]

U — величина прогиба ремня на 100 мм длины измерительного отрезка ремня

Up — величина прогиба измерительного отрезка ремня L — длина измерительного отрезка

q — проверить усилие на ремне [n]

c — константа для расчета центробежной силы,

A — Внутреннее расстояние [мм]

Н — мощность предварительной передачи [кВт]

v — скорость ремня [м / с]

cT-коэффициент режима работы

кф — коэффициент угла охвата

f — угол охвата меньшего шкива [°]

Для правильного определения параметров контроля натяжения ремня:

1.Рассчитайте статическую силу TS, выступающую в ветви ремня:

Рис. 1. Контроль натяжения ремня путем измерения прогиба ветви ремня

2. Определите значение прогиба U на 100 мм длины измеренного сегмента ремня
из рис. 2. или 3.

3. Рассчитайте значение прогиба UP для существующей длины измеренного отрезка
L.

Определено на рис. 2. Или 3. Испытательная мощность Q следует на половине измерительного участка L, чтобы прикрепить перпендикулярно длине всей жизни ветви ремня в соответствии с приведенным выше рисунком и измерить величину прогиба тугой ветви UP, если необходимо, улучшить напряжение.

Рис. 2. Зависимость прогиба U от силы TS для узких лент

Знать некоторые простейшие истины о ремонте и обслуживании автомобиля сегодня должен каждый владелец автомобиля В конце концов, поломка может произойти неожиданно, посреди безлюдной трассы. Чтобы продолжить поездку, нужно уметь исправить ситуацию и произвести быстрый ремонт. Если речь идет о разрыве или обшивке ремня генератора, то нужно не просто знать, как правильно произвести замену или как натянуть ремень генератора.Также необходимо приобрести сам ремень для покупки и положить в багажник для забавной уверенности в надежности своей машины.

В общем в багажнике у автомобилиста обязательно должны быть все расходники, замена которых может понадобиться срочно. Это ремень ГРМ и ремень генератора, топливный фильтр, чистое масло для вытяжки при понижении уровня, тормозная жидкость, антифриз и так далее. Но ремня генератора мало иметь в багажнике. Вы должны уметь это поставить.

Когда замена ремня генератора на автомобиле?

Если использовать качественные комплектующие, рекомендованные производителем, то замена ремня генератора производится разово на 60 тысяч километров. Ремень лучше иногда смотреть, а замена производится при наличии микротрещин. Также замена этого узла может потребоваться, если из капота доносятся специфические звуки вроде свиста или полива ремня на шкивах. Но в этом случае можно не сразу менять, а просто еще больше растянуть пояс.

Неприятные звуки часто возникают из-за того, что ремень натянут. Он мог немного растянуться или застегнуться, что вызывало возможность соскальзывания. Если ремень прослужит достаточно долго и начал показывать определенные проблемы, эту деталь лучше заменить. Процесс замены выполняется в следующие шаги:

• подбор нужного материала в автомобильном магазине с учетом рекомендации производителя;
• снятие старого ремня, аккуратное обращение со всеми креплениями генератора;
• проверка работоспособности шкивов и валов механизма;
• установка нового ремня и его правильная растяжка с соблюдением требований;
• проверка работоспособности оборудования.

Если натяжение ремня выполняется недостаточно, шкив ведущего вала будет вращаться по ремню, генератор не будет эффективно вырабатывать электричество. Также при таких проблемах ремень генератора быстро нагревается и теряет нормальные свойства. Вскоре вам придется снова менять ремень, если вы не обеспечите его нормальное натяжение.

Если при установке вы остановились с натяжкой, то приготовьтесь к замене или капитальному ремонту Генератора.При слишком сильном растяжении подшипников генератора, что часто приводит к необходимости полной замены этого узла. Так что важно соблюдать правильную и полную растяжку ремня, которая обеспечит долгую и правильную работу всего механизма.

Процесс исполнения ремня генератора

Вы можете смело выполнять замену ремня генератора самостоятельно. Для этого Б. на разных машинах существуют разные варианты выполнения процедуры. Самый простой и распространенный способ в старом методе автонастройки — использовать планку с прорезью для верхнего крепления самого генератора.Такой метод позволяет без проблем отрегулировать натяжение ремешка, не прибегая к помощи посторонних.

Также есть система регулировки болта генератора. Для этого откручиваем стопорные болты, затем с помощью регулировочного механизма добиваемся нужной степени натяжения ремня и снова нажимаем на фиксирующие элементы. Посмотрим на удлинение ремня генератора с помощью щелевой планки:

• отпустите гайку, удерживающую генератор в определенном положении;
• переведите устройство в максимально возможное положение для удобного снятия старого ремня;
• перепрыгиваем новый ремень и начинаем снимать его со снятием генератора вниз;
• слегка затяните гайку, когда ремень будет сильно натягиваться;
• с помощью небольшого рычага (отвертки или держателя) сделайте достаточное натяжение ремня;
• полностью затяните гайку крепления генератора;
• возьмите машину и дайте ей поработать несколько минут, затем проверьте натяжение ремня;
• также проверьте состояние стендов ремня безопасности после нескольких километров пути.

Такая замена ремня генератора не станет для вас проблемой, поскольку не требует слишком много времени и каких-либо специализированных навыков. Если в вашем автомобиле используется другая система крепления и регулировки, стоит обратить внимание на инструкцию по эксплуатации. Должны быть рекомендации по регулировке ремня генератора.

При выполнении этой работы необходимо соблюдать спокойствие и размеренность, ведь любая неточность может принести значительные проблемы и проблемы в будущем.Помните, что неправильное натяжение ремня станет настоящей проблемой для вашего автомобиля. Поэтому будьте осторожны и не позволяйте такой досадной проблеме испортить агрегаты вашего авто.

Для наглядного понимания последовательности действий вы можете посмотреть замену ремня генератора на видео:

Подведем итоги

Чтобы избежать проблем в работе генератора, необходимо правильно настроить работу ремня и других узлов. В этом случае можно получить хорошую работу.электрическая система автомобиля, избегайте чрезмерного растяжения или недостаточного усилия натяжения ремня и гарантируйте его качество и длительную работу. В противном случае придется смириться с необходимостью постоянного ремонта и регулярного исправления проблем с натяжением ремня генератора.

Если процедура оказалась достаточно сложной, лучше проконсультироваться с профессионалами — услуга натяжения ремня будет не слишком дорогой. Возможно, есть конкретная конструкция для регулировки ремня в вашей машине.И в этом случае лучше также доверить работу специалистам. Приходилось ли самостоятельно регулировать натяжение ремня генератора или устанавливать ремень в аварийных условиях?

Как проверить натяжение ремня генератора. Ремни натяжные

Все детали конструкции автомобиля имеют свой определенный ресурс, который зависит от качества материала и технологии изготовления. Привод генератора — ременной. Оптимально растянутый ремень прослужит дольше.При покупке ремня обычно указывается его ресурс, но если он резьба или не дойдет, то ресурс будет меньше закладываться, к тому же неправильно натянутый ремень быстрее рвет ролики, подшипники коленчатого вала и подшипники вала генератора сам.

Если ремень неподходящий

Если ремень ослаблен

Часто бывает, что ремень в процессе эксплуатации ослаблен. В этом случае при слабом натяжении он будет проскальзывать в пазах шкивов.А, если ремень проскочит, значит, генератору нечего проскочить, никто его не заставляет. И если вал генератора медленно вращается или вообще останавливается, он не будет производить электрический ток. Отсюда нехватка энергии для системы питания электронных устройств автомобиля, которой с каждым десятилетием становится все больше. Каких датчиков сейчас нет в современных легковых и грузовых автомобилях.

При пробуксовке страдает генератор и ремень. Фрикционный ремень нагревается, мечется, появляются куртки, царапины, трещины.Отсюда делаем вывод, ресурс продукта зависит от способа эксплуатации.

Если ремень упорный

При сильном натяжении ремня генератора ремень даже быстрее, чем при слабом. Ремень в порядке, заменен, заменен, но ремень бедности даже прочнее подшипников коленвала и вала генератора. Срок службы ремня при этом не дойдет до заявленного. Если ток мал или больше ставится на батарею, то проблема в реле простая.

Проверка натяжения ремня генератора

У каждой марки и модели автомобиля свое значение оптимального натяжения ремня генератора. В инструкции по ремонту и эксплуатации конкретной машины можно найти информацию, с каким значением делать правильную растяжку. Инструкции полностью в электронном виде, ни у кого книги нет.

От силы натяжения ремня зависит не только работа генератора, но и дополнительное оборудование, например, кондиционер, гидроусилитель руля (ГУР) и т. Д.

Для большинства машин формула определения правильного растяжения выглядит следующим образом: в середине ремня между шкивами прикладывают давление с силой 10 км. При этом ремень можно продавать только за 1 сантиметр.

Например, на ВАЗ 2115 стоит штатный генератор 37.3701 и установлен генератор 9402.3701. Если генератор с цифрами 37.3701, то с усилием 10 кг на середину ремня следует подавать ремень от 1 см до 1,5 см. А если генератор 9402.3701, то с таким же усилием ремень нужно подавать от 6 мм до 10 мм.

Почему свистит ремень?

Многие наверняка слышали сладкое из-под капота машины. Это точно такой же звук, который издает проскальзывающий ремень генератора по канавкам. Некоторые автомобили сообщают автомобильными сигналами на панели приборов, например, может загореться индикатор разряженного аккумулятора.

Время от времени нужно открывать капот и проверять состояние двигателя и других элементов конструкции в кузове автомобиля.При визуальном осмотре и на ощупь, если ремень висит, или натянут, в зависимости от марки и модели автомобиля, необходимо своими руками правильно натянуть ремень с помощью регулировочной планки или регулировочного болта.

Как натянуть ремень, отрегулировав

Конструкция агрегата с доской — устаревшая модель. У старых ВАЗовских машин есть такая планка для натяжения ремня.

В этом случае крепление генератора осуществляется с помощью дугообразной планки.Эта планка имеет прорезь, поэтому она перемещается относительно болта.

Последовательность:

1. Ослабьте гайку.
2. Крепление или что-то в этом роде, перемещение генератора.
3. После выставления нужного натяжения затягиваем гайку и дугообразная пластина фиксируется.
4. После затяжки гайки еще раз проверьте натяжение.

Как натянуть ремень регулировочным болтом

Это наиболее распространенная конструкция крепления генератора и натяжения ремня.Следующая последовательность выглядит следующим образом:

1. Ослабьте верхнее и нижнее крепление генератора.
2. Откручивание или вращение регулировочного болта., Переместите генератор и покажите желаемое натяжение ремня.
3. Затяните болты крепления генератора.
4. Еще раз проверил растяжку.

Как натянуть ремешок с помощью регулировочного ролика

Некоторые конструкции имеют в своем арсенале специальный ролик для регулирования натяжения. С его помощью регулировка выполняется быстрее.

В качестве примера рассмотрим, как натянуть ремень на Ладу Приора с кондиционером и гидроусилителем руля.

Инструментов:

Сначала откручиваем болт и ослабляем ролик. Затем специальным ключом ослабьте или натяните ремень. Затем закрепите ролик.

После регулировки натяжения ремня генератора нужно запустить мотор, включить электронику автомобиля и наблюдать, есть ли лист ремня, все ли устройства работают (вырабатывается ли ток генератором) .

Через сколько делать подъемник ремня генератора

В основном ременную подвеску нужно делать каждые 15 000 км пробега. А ремень генератора нужно менять каждые 60 тысяч км пробега. Ремень по мере использования постепенно на микроны растягивается.

Натяжение ремня на автомобилях Nissan, Chevrolet, Kalina, УАЗ, Газель, Renault, Grant, Toyota, Ford Focus, Opel, Mazda, Niva, ВАЗ 2107, ВАЗ 2110 осуществляется указанными выше способами, только некоторые автомобили имеют автоматическую регулировку ремня. с помощью встроенных пружин.

Выход

После создания правильного натяжения ремня генератора нужно запустить двигатель, понаблюдать за работой. После непродолжительной эксплуатации еще раз проверьте ремень. Есть дефектные ремни, которые быстро устраняются.

Видео

В этом видео про натяжку ремня на приору.

Другой способ натяжения на автомобиле Лада Приора.

Нашел причину пищи ремня в наклоне натяжителя.

Как натянуть ремень генератора?

Ремень генератора представляет собой узкое гибкое кольцо из специальной технической резины, усиленной специальными волокнами для прочности.Ремень одевается на шкив коленчатого вала и шкив ротора и соединяет их между собой. Таким образом, вращение двигателя передается на электрогенератор. Поскольку вал двигателя вращается с очень высокой скоростью, совершая несколько тысяч оборотов в минуту, чтобы ремень генератора не проскальзывал в процессе вращения, необходимо, чтобы он очень плотно прилегал к канавкам обоих шкивов. Степень натяжения ремня во многом зависит от работы электрогенератора.

Давайте подробнее поговорим о том, как правильно натянуть ремень генератора.

Степень натяжения ремня

Правильное натяжение

Оптимальное значение натяжения ремня генератора зависит от марки автомобиля и указывается производителем в сопроводительной документации. В большинстве случаев прогиб центральной части ремня под действием приложенного к нему усилия в этом месте составляет 10 кгс, должен быть 10-15 мм. При таком правильном натяжении генератор будет работать без перебоев, а ремень не рвется и прослужит весь период последний.

Чрезмерное напряжение

Если прогиб ремня будет меньше указанного выше значения, ремень может растянуться. Но это не самое серьезное последствие. Чрезмерное натяжение ремня приводит к преждевременному износу и разрушению подшипника электрогенератора

.

Недостаточное напряжение

Если ремень натянут слишком слабо, он может порваться. К тому же недостаточное натяжение приводит к зачистке ремня на большой скорости, в результате чего ухудшается работа генератора и из-под капота начинает вырываться характерный мерзкий свист.Такой свист, особенно усиливающийся в сырую погоду, говорит о том, что ремень необходимо срочно затянуть. О том, как это можно сделать, рассказывается в нашей статье.

Проверить и отрегулировать натяжение ремня

Проверять и при необходимости регулировать натяжение ремня генератора следует каждые пятнадцать, а еще лучше каждые десять тысяч километров пробега автомобиля. Внеплановая корректировка должна проводиться, если был слышен свист, о котором говорилось выше.

Проверить степень натяжения

1. Смоделируйте двигатель, поставьте машину на ручной тормоз, вытащите ключ из замка зажигания.
2. Приготовьте набор из рожка и накидного ключа, крепления и две стальные странные стропы.
3. Поднимите капот и отсоедините провод от минусовой клеммы аккумуляторной батареи.
4. Поместите один комплект на ремень так, чтобы его концы касались шкивов коленчатого вала и генератора.
5. Довольно сильно нажмите на центр ремня и второй линией измерьте расстояние, образованное между ремнем и первой линией. Если величина прогиба соответствует норме, о которой было сказано выше (10-15 мм), натяжение ремня регулировать не нужно.
6. Если ремень начинает сильнее, значит, его нужно натянуть.

Русские машины есть у всех. Натяжение ремня можно регулировать двумя способами, все зависит от модели и года выпуска.

Первый способ: натяжение ремня с помощью регулировочной планки

Этот способ подходит для классических моделей ваз, у которых электрогенератор крепится к картеру одним длинным болтом. В верхней части генератора находится дугообразный план регулировки, в котором есть небольшая прорезь и гайка, фиксирующая положение генератора.

1. Снимите эту гайку.
2. Отожмите генератор от двигателя до такого положения, в котором ремень приобретет желаемое натяжение.
3. Удерживая генератор в этом положении, затяните гайку.
4. Проверьте натяжение ремня. Если этого все еще недостаточно, повторите всю процедуру. Если ремень случайно оказался натянутым, то при повторении второго пункта инструкции генератор немного за двигатель и тем самым ослабит натяжение.

Второй способ: изменение степени натяжения регулировочным болтом

Таким удобным способом можно регулировать натяжение ремня у более новых моделей.

1. Слегка ослабьте гайки крепления генератора сверху и снизу.
2. Поворачивая регулировочный болт по часовой стрелке, мы постепенно перемещаем генератор от двигателя, пока ремень не натянется в нужное положение.
3. Когда необходимая степень натяжения будет достигнута, прекратите регулировку и полностью затяните все фиксирующие гайки генератора.

Если из-под капота при запуске двигателя, в начале движения или при переключении передач пропадает характерный свист, после увеличения оборотов двигателя самое время обратить внимание на ремень генератора. Если контрольная лампа в виде батарейки на панели приборов не гаснет после запуска двигателя или загорелась во время движения, то, скорее всего, ремень уже вышел из строя.

Проверка состояния приводного ремня генератора и натяжного ролика

Даже если вы не услышали характерный звук из-под капота, брокера ремня генератора сложно не заметить — это можно понять как по загорелой лампе на панели приборов, так и при заметном уменьшении мощности всего электрическое оборудование.Однако подобные симптомы могут быть связаны с повреждением проводки, либо выходом из строя генератора, поэтому при отсутствии ремня на шкиве все же стоит убедиться при визуальном осмотре.

В идеале приводить ремень привода в такое состояние, когда он просто грубеет от чрезмерного износа, конечно, не стоит. Для этого необходимо периодически проверять его состояние. Сделать это не составит труда, ведь при открывании капюшона ремень прекрасно виден. Достаточно просто взглянуть на это, например, долив жидкость в бачок омывателя.При обнаружении на поверхности потертостей, трещин, отслоений, порезов и других повреждений необходимо заменить ремень генератора .

Чтобы проверить состояние натяжного ролика ремня генератора, необходимо послушать его работу при запущенном двигателе. Если с правой стороны слышен отчетливый хруст, скрип или свист, при этом ремень в нормальном состоянии, необходимо заглушить двигатель, снять ремень (кстати, это поможет лучше рассмотреть) и прокрутить ролик рукой.Если выясняется, что посторонние звуки издают именно так — пункт необходимо поменять. В противном случае стоит проверить натяжной ролик ремня ГРМ и помпу.

Проверка натяжения ремня привода генератора

В некоторых случаях низкий зарядный ток, генерируемый генератором, может вызвать проскальзывание приводного ремня Шкивом из-за его недостаточного натяжения. Проверить натяжение можно приложив усилие 10 кгс на участке между шкивом коленчатого вала и генератором.При этом пояс должен прогнуться примерно на 1 см. Если прогиб больше, ремень необходимо натянуть, отрегулировав положение натяжного ролика.

Спасибо за подписку!

Натяжение ремня Можно управлять стилетом механизма натяжения при вращении шпильки. Для этого повернуть ключ с помощью обычной невозможности — простейших пружинных грузиков. При достижении его показаний 2 кг — выдергивание шпильки нужно прекратить.

Своевременная проверка ремня генератора и его натяжения Позволяет предотвратить разряд аккумуляторной батареи, а также необходимость замены приводного ремня в «взаимных условиях». Проверить состояние натяжного ролика приводного ремня можно по его вращению, желательно без нагрузки. Внешний вид внешних звуков одновременно свидетельствует о сильном износе.

Любой уважающий себя автомобилист всегда должен следить за состоянием своего автомобиля. Конечно, следить за всеми важными узлами и агрегатами, тем не менее, столкнуться с поломкой, способной обездвижить машину, совсем не хочется.Совершенно привычными стали банальные проверки технических жидкостей, а также растяжки всевозможных ремней. Не исключение — ремень электрогенератора, который всегда нужно правильно натягивать. Сегодня вы узнаете, как натянуть ремень генератора.

Почему важно поддерживать надлежащее натяжение ремня генератора

Генератор — единственный бесперебойный источник электроэнергии в автомобиле . Если он выйдет из строя, нагрузка возьмет аккумулятор, который может очень быстро сесть.При правильном подходе можно растянуть его энергию на 60 километров, но после этого мотор не получится.

Электромашина приводится в движение ременной передачей, которая передает крутящий момент от коленчатого вала. Вот почему растяжка ремня играет очень важную роль.

1. Недостаточное натяжение . Проявляется в лямках скольжения. Как правило, в этом случае генератор не всегда вращается, а значит, он вырабатывает недостаточное количество электроэнергии.Чтобы определить это, достаточно прислушаться к звукам при установке роллеров. Ремень Ремень всегда издает неприятный свист, и его очень сложно спутать с чем-то другим. Слабое натяжение может быть получено при неправильной настройке ремня или со временем из-за того, что он просто растягивается.
2. Сильное напряжение . Эта проблема намного опаснее, чем слабая растяжка, потому что ремень очень сильно достает. Дело в том, что слишком большая нагрузка разрушает его волокна, и он просто рвется. Тогда вы рискуете остаться без зарядки.Все это в лучшем случае. В худшем случае — чрезмерное натяжение, прижимает вал генератора ближе к центру трансмиссии, и поэтому подшипники получают неравномерную нагрузку. Обычно это заканчивается критикой последнего, что становится еще большей проблемой.

Во избежание этих неприятностей необходимо строго соблюдать рекомендации производителя и не допускать банальных ошибок при обслуживании генератора.

Как правильно выполнить прямую растяжку генератора

Так как мы поняли, что растяжка должна быть не слишком сильной и не слабой, теперь пора узнать, как найти эту «золотую середину».Чтобы оценить эту величину, производители автомобилей разработали специальные стандарты, которые должны измерять расстояние между двумя сторонами ремня, когда они сужают руки. Эти данные сильно разнятся в зависимости от марки автомобиля, поэтому вам поможет только подробная инструкция. В самом процессе растяжки нет ничего сложного.

Для регулировки положения ремня разработаны два приспособления — планка и регулировочный болт. Первый корпус характерен для автомобилей отечественного производства и довольно прост в использовании.Чтобы вытащить или ослабить, достаточно ослабить гайку над штангой и гайку, расположенную на нижнем болте, отвечающем за осевое перемещение генератора. Перемещая электрическую машину по доске, вы можете тянуть или отпускать ремень. Чем дальше генератор отводится от двигателя, тем сильнее натягивается ремень. Для удобства можно использовать монтажный инструмент, чтобы создать рычаг и затянуть гайку на штанге. После этого нужно проверить правильность регулировки и при необходимости повторить процедуру.

Намного проще регулировать болтовым способом. Для этого нам нужно ослабить гайки на генераторе и повернуть регулировочный болт, уменьшая или приближая генератор к двигателю. Плюс этого устройства в том, что можно сразу проверить правильность натяжения и только после этого затянуть крепежные гайки. Конечно, этот способ применяется исключительно на иномарках.

Как видите, все достаточно просто и натянуть ремень любой, даже начинающий водитель.Желаем удачи на дорогах!

Натрите кузов воском или залейте волшебные присадки в масло или в топливный бак — это не значит следить за состоянием вашего автомобиля. Воск и добавки могут быть не только полезными, но и вредными, а в случае с бытовыми переднеприводными вазами гораздо полезнее перед каждым выездом проверять состояние тормозов и двигателя. Однако есть одна вещь, о которой они часто забывают, а потом сожалеют. Это приводной ремень генератора ВАЗ-2114.Смотрим внимательно.

Свистки и грабли? Диагностирую ремень генератора

Пока ремень работает нормально и исправно, мы этого не замечаем. Генератор работает в штатном режиме и обеспечивает надежное питание бортовой электросети и подзарядку аккумулятора.

Это стабильные показатели амперметра и бесшумная работа двигателя. Тем не менее в один прекрасный день ремень дает о себе знать пронзительным скрежетом или отсутствием зарядки ток. на батарее.Об этом покажет амперметр на панели приборов и лампа зарядки аккумулятора.

Ремень привода генератора

Откройте капот и посмотрите, есть ли вообще ремень на месте. У некоторых маунт-водителей ремень лопается прямо в дороге, и замена ему довольно сложна.

На ВАЗ-2114 двигатель расположен поперечно, поэтому ремень генератора находится с противоположной стороны коробки передач, справа по ходу движения. Если ремень на месте, достаточно его подтянуть, и работа бортовой электросети стабилизируется.

Не хитрый рычаг!

Для этого пригодятся всего два ключа из стандартного набора инструментов — на 10 и 13, но удобнее использовать дребезжащую головку. И желательно рычаг! Все готово, можно приступать к работе.

Как натянуть ремень генератора на ВАЗ-2114

Процедура подвески и регулировки ремня займет пять минут от силы, но важно знать несколько тонкостей, которые избавят в будущем от проблем на дороге.

Тонкость — в первую очередь — волочить пояс опасно, как беременность. Можно обрабатывать подшипники генератора, а их замена обойдется в пять дороже ремня. Кроме того, для замены подшипников придется полностью разобрать генератор или. Бросать пояс — недопустимо!

Процедура подвешивания ремнем проста, с ней справится даже ребенок Если следовать простому алгоритму и не нарушать определенную последовательность:

Схема привода генератора: 1 — кронштейн крепления к блоку двигателя; 2 — соединение генератора с помощью кронштейна; 3 — натяжной винт; 4 — генераторные установки; 5 — осевой винт; 5 — приводной ремень; 6 — шкив генератора на коленчатом валу.

1. Ремень генератора ВАЗ-2114 лучше и проще натянуть либо на яме, либо просто на ровном и сухом участке, ведь нырять под машину придется, причем несколько раз.
2. Устанавливаем машину на участок и ставим на ручник или первую передачу.
3. Если установлен картер, можно попробовать ослабить болт крепления генератора из-под капота. Для этого вам понадобится головка на 13, но если защиты нет, то болт из-под машины легче открутить рожковым ключом.Просто оторвите гайку и выверните ее на несколько оборотов.

   Ослабление болта крепления нижнего генератора

4. Перед тем, как затянуть ремень генератора на ВАЗ-2114, ослабьте верхнюю гайку крепления, прижимающую корпус генератора к регулировочному кронштейну. Используем тот же ключ на 13.

   Ослабление верхней гайки крепления генератора

5. Для подвешивания ремня необходимо найти натяжной болт, он устанавливается прямо перпендикулярно оси вращения генератора.Поворачивая болт натяжителя по часовой стрелке, натягиваем ремень, против — ослабляем. При натяжении ремня корпус генератора смещается из блока цилиндров. Подробно .

   Натянуть ремень генератора

6. Контроль натяжения ремня после приостановки. Сверху это довольно проблематично, так как мешает опоре двигателя. Это проще сделать ниже, когда вся ветвь ремня доступна для осмотра. Для визуальной проверки натяжения необходим некоторый опыт, но прогиб ремня не должен превышать 10-15 мм при приложенном усилии 10 кг и после нескольких оборотов коленчатого вала, чтобы ремень сел на место.

   Проверить натяжение ремня после приостановки

7. Если ремень натянут правильно, затяните нижнюю гайку крепления гайки, затем верхнюю гайку, фиксирующую корпус генератора на регулировочном кронштейне.

Когда нужно затягивать?

Собственно, причины, по которым необходима ременная подвеска Просто — генератор не вырабатывает достаточный ток для работы всех потребителей на борту и не может обеспечить зарядку acB. Первым признаком слабого натяжения ремня будет свист из-под капота.Тем не менее, ремень может свистеть и при попадании воды в воду, иногда — при шлифовке шкивов, еще реже — при выводе подшипников генератора. Если ремень не поддается растяжке или регулировочная планка не позволяет толкать генератор дальше, необходима замена ремня.

Тонкость вторая. Резина имеет вкус растрескивания, и даже с учетом усиленной конструкции приводного ремня она прослужит долго с трещинами.

Самая частая ошибка — хранение запасного ремня под капотом, в одной из ниш. От постоянной высокой температуры даже самый хороший и новый ремень Может быть, через пару месяцев, если мертвый груз окажется под капотом. Новые или запасные ремни следует хранить либо в гараже, либо в багажнике.

Затянуть ремень генератора на ВАЗ-2114 достаточно просто, главное делать это умеренно и придерживаясь простых правил, норм производителя. Тогда генератор (см. «») Прослужит дольше и неприятностей в дороге будет меньше. Крепкие все ремни и хорошие дороги!

Видео о том, как выдернуть или ослабить ремень генератора на передних автомобилях ВАЗ-вода

Как натянуть ремень генератора

Здравствуйте дорогие автомобилисты! Те из вас, кто действительно заботится о своем автомобиле, стараются без устали следить за его техническим состоянием.

Учитывая, что современный автомобиль представляет собой довольно сложный комплекс всевозможных механизмов и деталей, держать под контролем все его элементы не так-то просто, а доводить машину до поломки все равно не хочется.

Именно по этой причине перед каждым выездом проводится особый ритуал — технический осмотр важнейших узлов … Проверка уровня и состояния масла в картере двигателя, определение состояния охлаждающей жидкости и диагностика деталей ходовой части. стали обычным явлением.

Еще один параметр, которым нельзя пренебрегать — это напряжение.

Генератор всегда должен быть в хорошем рабочем состоянии и генерировать ток, достаточный для питания электрической системы автомобиля. Однако эффективность работы не всегда зависит от ее технического состояния.

Учитывая, что работа генератора зависит от вращения коленчатого вала, ременная передача также должна быть исправной. Самого факта наличия ремня генератора недостаточно для обеспечения работоспособности электрической системы.Ремень генератора должен быть натянут до необходимого уровня … Только в этом состоянии можно спокойно относиться к энергоснабжению.

Насколько важна регулировка ремня генератора

Единственный способ передать вращательное движение коленчатого вала на вал генератора — это ременная передача. Ремень, сделанный из специальной усиленной эластичной резины, соединяет два шкива, которые вращаются со скоростью до нескольких тысяч оборотов в минуту.

На этой скорости ремень должен очень плотно прилегать к канавке шкива, чтобы предотвратить проскальзывание.О недостаточном натяжении ремня генератора можно судить по характерному свисту моторного отсека.

По степени натяжения вариантов может быть три, но приемлемым может быть только последний:

• недостаточное натяжение;
• чрезмерное напряжение;
• нормальное напряжение.

В первом случае, когда ремень ослаблен, шкив коленчатого вала выполняет большую величину холостого хода, генератор неэффективен. Кроме того, проскальзывание шкива приведет к нагреванию ремня и его повреждению.

Чрезмерно натянутый ремень приводит к еще одному отрицательному результату — преждевременному выходу из строя подшипников генератора. Чтобы проверить правильность регулировки натяжения ремня генератора, необходимо зажать его середину между двумя шкивами. У каждой марки автомобилей есть свой предел допустимого отклонения ремня от естественного положения.

Как натянуть ремень генератора с помощью регулировочной планки

У некоторых автомобилей, особенно классики ВАЗ, очень простой механизм регулировки ремня генератора.Сам генератор крепится к картеру двигателя длинным болтом, который позволяет ему перемещаться вверх и вниз.

В верхней части находится дугообразная планка с прорезью и гайкой, фиксирующей положение генератора. Чтобы установить необходимое натяжение ремня генератора, выполните следующие действия:

• откручиваем гайку на штанге;
• с помощью монтажного ножа или другого длинного инструмента выдавить генератор из двигателя;
• затяните гайку на штанге;
• проверьте натяжение ремня генератора и при необходимости повторите процедуру.

Как натянуть ремень генератора с помощью регулировочного болта

Регулировка натяжения болта ремня генератора более прогрессивна и проста в обслуживании. Для выполнения данной процедуры необходимо следовать следующему алгоритму действий:

• ослабляем затяжку гаек верхнего и нижнего крепления генератора;
• поворачивая регулировочный болт по часовой стрелке, снимаем генератор с блока, проверяя при этом степень натяжения ремня;
• затяните гайки крепления генератора.

Независимо от того, какая система используется для регулировки ремня генератора, после выполнения процедуры с помощью гаечного ключа сделайте 2–3 оборота коленчатого вала и еще раз проверьте натяжение. Контрольное измерение также необходимо провести после непродолжительной поездки.

Ремень генератора выполняет очень важную миссию — он передает вращение коленчатого вала на шкив генератора, который заряжает аккумулятор во время движения, и от него ток идет ко всем потребителям электроэнергии в вашем автомобиле.

Всем водителям рекомендуется время от времени проверять натяжение ремня генератора. Правильно натянутый ремень не должен прогнуться более чем на один сантиметр, если на него надавить с усилием в три-четыре килограмма. Также для проверки можно использовать динамометр (подойдет обычный безмен) — если зацепить его крючок за ремень и потянуть в сторону, он смещается максимум на 10-15 миллиметров с усилием 10 кг / см. .

Если под рукой нет ни линейки, ни динамометра, то можно проверить на глаз — если попробуете перекрутить ремень, то он должен повернуться максимум на 90 градусов, не более.

Когда со временем степень натяжения ремня уменьшается и он растягивается, слышен характерный скрип — ремень скользит по шкиву и начинает нагреваться. Это чревато тем, что со временем может сломаться. К тому же шкив коленвала делает больше холостых оборотов, то есть работает неэффективно и генератор не полностью вырабатывает ток — страдает вся электросистема автомобиля.

Натяжение ремня генератора — не самая сложная задача, особенно на отечественных вазах и ладакхах.В более современных моделях, в той же Приоре, например, есть натяжной ролик со смещенным центром, который регулирует степень натяжения ремня.

Натяжение ремня может быть затруднено из-за неудобного расположения генератора и шкива коленчатого вала. Некоторые модели нужно загонять на смотровую яму, в других достаточно просто открыть капот, например, для ВАЗ 2114. На классических моделях ВАЗ все делается просто: генератор крепится к картеру с помощью длинный болт, благодаря которому можно перемещать генератор в вертикальной плоскости, а сверху находится планка с прорезью для одного болта для фиксации положения генератора в горизонтальной плоскости.

Все, что нужно, это ослабить крепление генератора, открутить гайку на штанге, зафиксировать это положение при достаточном натяжении ремня, затянуть гайку и крепеж генератора.

Ни в коем случае нельзя натягивать ремень слишком туго, так как это приведет к тому, что в подшипнике шкива генератора будет создаваться слишком большое давление и со временем он просто рассыпется, что уведомит вас характерным свистом , шлифовка и недостаточный заряд аккумулятора.

На Лада Калина ремень генератора натягивается при помощи тяги натяжителя. Достаточно просто открутить контргайку, немного открутить сам шток натяжителя, а затем затянуть гайку на место. Таким же образом можно ослабить натяжение ремня, а если нужно его полностью поменять, то откручивается шток натяжителя и устанавливается новый ремень.

Стоит отметить, что при натяжении ремня генератора не забывайте проверять его состояние — на нем не должно быть трещин и потертостей.Если есть, то лучше купить новый ремень, так как он не такой дорогой.

Если мы говорим о Lada Priora, у которой ремень генератора описывает гораздо большую траекторию — он же вращает шкивы кондиционера и гидроусилителя, то за натяжение там отвечает ролик.

Если у вас нет опыта натяжения таких ремней, то лучше все это делать на СТО, хотя сама процедура несложная — нужно ослабить гайку крепления ролика, затем специальным гаечным ключом до тех пор, пока ремень не будет натянут, затянуть гайку крепления обратно.Но дело в том, что угадать правильное натяжение ремня очень сложно, так как площадь его контакта со шкивами уменьшается из-за траектории. Можно попробовать действовать наугад.

Ремень генератора натягивается примерно так же на других более современных моделях, однако, чтобы добраться до него, нужно снять колеса, открутить брызговики двигателя или пластиковую защиту, снять крышку ГРМ, которая, из Конечно, требует много времени.

Видео натяжения ремня генератора на автомобиле ВАЗ 2114

Еще одно видео по правильному натяжению ремня

Генератор — это блок, необходимый для питания всего электрического оборудования машины.Его правильная работа зависит от многих факторов, в том числе от правильного напряжения. Ремень генератора можно натянуть тремя способами.

[Скрыть]

Как проверить натяжение?

Перед регулировкой и натяжкой приводного ремня в автомобиле необходимо проверить величину натяжения. Этот параметр уникален для каждого отдельного автомобиля, а также для типа и модели генераторной установки.

Подробнее о величине натяжения можно узнать из информации, приведенной в сервисной документации на станок.Эти данные могут быть указаны в техническом руководстве к генераторному устройству или приводной планке.

На величину напряжения повлияет использование дополнительного электрооборудования в автомобиле. В частности, речь идет о системе кондиционирования и гидроусилителе руля. В целом можно сказать, что при приложении к ремешку 10 кг его отклонение должно составлять около 1 см. Необходимо нажимать на изделие в самом длинном участке, непосредственно между шкивами, при этом усилие прижима должно составлять около 10 кг.Но это значение лишь приблизительное, так как у многих моделей ВАЗ этот параметр составляет 6-10 или 15-15 мм.

Инструкция по натяжению ремня

Регулировка натяжителя может производиться в гаражных условиях … Существует несколько способов натяжения, каждый из которых мы разберем подробно.

Схема натяжения ремня генератора

Схема натяжения ремня

Использование регулировочной планки

Во многих машинах генераторная установка крепится к картеру силового агрегата с помощью специального удлиненного болта.Этот элемент дает возможность перемещать устройство в разные стороны. Сверху — специальная полоска, выполненная в виде дуги. На нем есть прорезь, а также гайка, фиксирующая расположение агрегата относительно двигателя.

Чтобы затянуть приводную ленту, выполните следующие действия:

1. С помощью гаечного ключа откручивается гайка на шине.
2. С помощью лопатки, монтировки или другого подобного инструмента отталкивают генераторную установку от двигателя.
3. Гайка затягивается на штанге.
4. Диагностировано натяжение ремня устройства. При необходимости процедуру натяжения повторяют.

С регулировочным болтом

Регулировка приводной ленты с помощью болтов считается более удобной для обслуживания и модифицированной.

Процедура регулировки выполняется следующим образом:

1. Гайки ослаблены. Они расположены над и под генераторной установкой на креплениях.
2. При повороте регулировочного винта по часовой стрелке агрегат отодвигается от блока.При выполнении этой задачи необходимо одновременно диагностировать степень натяжения изделия.
3. При достижении желаемого результата гайки снова затягивают.

Дромтест рассказывал о регулировке натяжения приводного ремня с помощью болта на примере Honda Civic 7.

С роликом

Независимо от метода растяжения, после выполнения задания коленчатый вал необходимо провернуть коленчатым валом. несколько поворотов.

После этого проводится повторная диагностика уровня натяжения.Проверка после поездки разрешена, но должна быть краткосрочной. Порядок регулировки с помощью ролика может отличаться в зависимости от модели автомобиля и иметь свои особенности.

Для выполнения задачи вам понадобится набор ключей и инструмент, предназначенный для поворота регулировочного подшипника. Инструмент представляет собой ключ, выполненный в виде двух металлических стержней диаметром 4 мм.

При отсутствии ключа можно использовать изогнутые плоскогубцы, процесс регулировки натяжения рассмотрен на примере станка Lada Priora:

1. Открывается капот автомобиля и размещается генераторная установка.
2. На нем есть крепежный винт, которым крепится ролик. Его нужно ослабить, но не откручивать полностью. Чтобы ослабить, используйте гаечный ключ на 17.
3. Затем с помощью регулировочного ключа вращают ролик. В зависимости от необходимости (увеличение или уменьшение натяжения) ролик прокручивается в одну или другую сторону.
4. После регулировки ролик фиксируется гаечным ключом. При регулировке важно правильно подобрать натяжение.
5. По окончании процедуры выполняется диагностика правильности работы.Начинает проверять силовой агрегат и все электрооборудование активировано. Необходимо включить оптику, магнитолу, печку или систему кондиционирования, дворники, систему обогрева стекол и т. Д. Если все приборы исправно работают и ремешок привода не свистит, значит процедура растяжки правильная.

Канал Всего понемногу представлена ​​подробная инструкция по натяжению ремня привода в автомобиле Лада Приора.

Последствия неправильного натяжения

Если ремень привода вовремя не затянуть и он ослабнет, это приведет к уменьшению параметра тока зарядки аккумулятора.Если сила заряда низкая, значит, аккумулятор потребляет собственный ресурс, в результате чего срок службы устройства сокращается. В результате внутренние пластины разрушаются или замыкаются накоротко. Если аккумулятор не требует обслуживания, его придется заменить; это не подлежит ремонту.

Слишком малое напряжение вызовет скачки напряжения в автомобилях бортовой сети. Для старых автомобилей эта проблема не критична. Но в новых моделях, оснащенных множеством электронных устройств и систем, выйдет из строя электрооборудование.В частности, выйдет из строя ЭБУ двигателя, а ремонт будет дорогостоящим. Недостаточно натянутый приводной ремень соскальзывает с вала при вращении на высокой скорости, а иногда может пробить капот.

При сильном натяжении на трущиеся узлы и узлы дополнительных узлов оказывается большая нагрузка. Нехарактерный для работы мотора гул может сообщать о перетягивании, обычно шум издает натяжной ролик. Иногда шум издают подшипниковые устройства генераторной установки, компрессор системы кондиционирования воздуха или гидроусилитель рулевого управления.Источником шума может быть проходной изолятор водонасосного устройства.

Замена изношенного ремня

Краткий алгоритм действий при замене изделия:

1. В автомобиле отключился аккумулятор.
2. Автовладелец откручивает гайки крепления креплений.
3. Отвинтить натяжной винт. При выполнении задания необходимо одновременно прижать генераторное устройство к силовому агрегату.
4. Изношенное изделие заменяется новым.Установленный ремень натянут.
5. Гайки закреплены. Выполняется тест-драйв и проверяется правильность натяжения. При необходимости отрегулируйте изделие.

Видео «Пример натяжки на ВАЗ 2110»

Канал В гараже представлена ​​подробная инструкция, как натянуть приводной ремень генератора на примере «десятки».

Ремень генератора на ВАЗ 2114 устанавливается с целью передачи вращательного движения от коленчатого вала двигателя на привод генератора, который при работающем двигателе заряжает аккумулятор и питание потребителей электроэнергии, включенных в электрическую цепь автомобиля.

Так как установка двигателя на ВАЗ 2114 поперечная, то ремень генератора ВАЗ 2114 расположен соответственно с правой стороны автомобиля или с левой стороны двигателя, если смотреть на него с открытой крышкой капота со стороны сторона радиатора охлаждения.

На противоположном от маховика конце коленчатого вала находится шкив привода зубчатого ремня, который при помощи насоса раскручивает валы распределительного вала и масляного насоса, а также шкив привода электрогенератора. Привод ГРМ закрыт пластиковой крышкой, а ременной привод проходит снаружи, поверх этой крышки и соединяет шкив привода генератора с коленчатым валом со шкивом генератора.На ВАЗ 2114 отсутствует ролик натяжителя ремня, как на ВАЗ 2110. Ремень генератора натягивается по-другому.

Ременная передача имеет маркировку 21082-3701720 и при выборе нужно искать ремень длиной 698 мм. В процессе эксплуатации машины этот привод подвергается серьезным нагрузкам не только механическим, но и термическим и химическим. Поэтому к качеству ременной передачи необходимо предъявлять высокие требования. Многие специалисты и автолюбители рекомендуют использовать ремни марки BOSCH или GATES.И хотя они стоят порядка 500 — 550 рублей, против 200 — 300 рублей у продукции российского производителя, но качество этих накопителей намного выше.

Возможные неисправности в приводе генератора и способы их устранения

Неисправности ременной передачи электрогенератора при работе могут проявляться по-разному:

• это может быть свист со стороны привода;
• это слабое напряжение генератора, из-за слабого натяжения и периодического пробуксовки ременной передачи.Пробуксовка также может происходить при нормальном, стандартном натяжении ремня из-за попадания воды, охлаждающей жидкости или масла на рабочие элементы привода;
• не менее опасен для двигателя и слишком сильным напряжением в приводе. Чрезмерно большие нагрузки могут повредить подшипники (?), Шестерни или валы, а также могут произойти обрывы ремня. В этом случае дальнейшее движение будет невозможно, пока он не будет заменен на новый, рабочий. Хуже всего, когда спешка происходит на трассе, в безлюдном месте… Водительская практика подсказывает, что такое случается не так уж и редко.

Внимание! Специалисты и опытные автовладельцы рекомендуют иметь новый ремень в багажнике в багажнике, при этом водитель может научиться правильно натягивать ремень генератора на ВАЗ 2114 за 10 минут. И еще советуем почитать про генератор, чтобы быть «сообразительным» на все случаи жизни.

Так как состояние ременной передачи генератора является жизненно важной проблемой, водитель обязан следить за ней.Проверить ремень достаточно просто — нужно просто проверить прогиб, просто надавив на него с усилием 10 кг. У электрогенератора 9402.3701 он должен быть в пределах 0,6 — 0,9 см, у 37.3701 — 1,0 — 1,5 см. Кроме того, необходимо проверить чистоту всех элементов привода.

Если водитель слышит, что ремень генератора свистит, то в обязательном порядке немедленно проверьте состояние ременной передачи. Дело в том, что если ремень действительно ослабить, то он может перекручиваться и порваться на больших скоростях.

В том случае, если при контроле установлено, что происходит расшатывание, то нужно натянуть ремень генератора. Для этого нужно выполнить ряд простых действий и клавиш на «10» и «13».

• Припаркуйте автомобиль на ровной поверхности и установите скорость и поставьте на ручной тормоз.
• Откройте капот и перед тем, как затянуть ремень генератора на ВАЗ 2114, ключом на «13» ослабьте гайку крепления корпуса генератора к регулировочной рейке.

• Используя ключ «10», затяните регулировочный винт механизма натяжителя, при этом корпус генератора должен двигаться по направляющей к передней части машины.

• Во время вращения винта натяжителя необходимо контролировать прогиб ремня. После того, как он окажется в пределах нормы для типа электрогенератора, установленного на машине, необходимо затянуть гайку на регулировочной планке ключом на «13».
• Как только крепежная гайка будет затянута, дважды проверните коленчатый вал рукой и еще раз проверьте прогиб. Если он окажется в пределах нормы, то, запустив двигатель, необходимо проверить работу ременной передачи в рабочем режиме.Во время этой проверки не должно быть посторонних шумов, ремень должен вращаться, не сгибаясь и не смещаясь в сторону.

Описанная практика устранения слабого натяжения ремня характерна для ВАЗ 2114 для двигателя 1,5 л. с участием.

Существует также опыт натяжения ремня генератора на двигателе 1,6 л. с участием. Перед самим процессом натяжения необходимо кроме ключа на «13» подготовить еще и лом или сборку.

После установки станка и получения доступа к генератору необходимо ослабить гайку крепления генератора на регулировочной рейке. Затем установите монтажную пластину между корпусом двигателя и генератором. Получившимся рычагом сдвиньте корпус генератора по направляющей в сторону передней части станка и проверьте натяжение. Если натяжение находится в допустимых пределах, требуется подтянуть гайку крепления на рейке, зафиксировав тем самым корпус генератора в новом положении.В этом случае правильность установки ременной передачи проверяется в той же последовательности, что и при регулировке ременной передачи на двигателе объемом 1,5 л. с участием.

При обнаружении натяжения ремня электрогенератора действия водителя в основном такие же, как и при большом прогибе. Только когда гайка на регулировочной планке будет ослаблена, необходимо будет отодвинуть корпус генератора по направляющей от себя, чтобы ослабить натяжение и добиться приемлемого прогиба.

Если обнаружено загрязнение или смазка элементов привода генератора, то в этом случае необходимо на холодном двигателе ослабить ремень и, осторожно перемещая его, промыть и просушить. Затем растяните по инструкции или видео:

Неправильное натяжение ремня генератора не может вызвать зарядку. Умение правильно определить силу натяжения пригодится как при ремонте своими руками, так и при солнечном ожоге приборной панели.

На что влияет степень натяжения

Чрезмерное усилие приведет к преждевременному выходу из строя подшипников генератора.Поломка на начальной стадии проявляется гудением от генератора. При замене ремня желательно проверить состояние подшипника. Для этого отвинтите шкив вручную. Вращение должно быть плавным и тихим. Если гудение при срабатывании iCE все же появилось, можно снять ремень, а затем на 10-15 секунд. запустить двигатель. Таким образом, вы можете определить, исходит ли шум подшипник генератора или ролики газораспределительного механизма.

Недостаточное натяжение приводит к проскальзыванию ремня и ускоренному износу.Первый признак такой неисправности проявляется холодным скрипом или при намокании. Чрезмерное растяжение не приведет к зарядке. Вот почему важно знать, как проверить натяжение ремня генератора.

Виды строительства

Привод бывает двух типов:

Как определить правильное натяжение:

Напряжение

Как правильно установить ремень генератора автомобиля, рассмотрим на примере двух типов конструкции:

• ослабьте болт натяжителя, ослабив контргайку.Вращение самого болта натянет и ослабит ремень. После установки натяжения зафиксируйте болт натяжителя гаечным ключом и затяните контргайку;
• ослабьте болты крепления генератора к кронштейнам. Поместите штифт между корпусом генератора и двигателем. Натянуть ремень усилием рычага, после чего можно затянуть крепления генератора;
• в системах с одинарным сервисным ременным приводом натяжение может выполняться автоматически. В конструкции есть специальный натяжитель, для его ослабления необходимо немного открутить болт ролика, а затем снять натяжитель гаечным ключом.

Для поликлинового ремня: намотайте и остановите двигатель перед окончательной проверкой натяжения. Таким образом, вы убедитесь, что ремень занял правильное положение в канавках шкивов.

Заменить ГРМ на ВАЗ 2114. При необходимости замены ремня

На этапе эксплуатации автомобиля возникает момент замены ремня ГРМ на инжектор ВАЗ 2114 в связи с возможными поломками, связанными с истечением срока эксплуатации или его дефекты.Ремень ГРМ представляет собой резиновое изделие, выполненное в виде кольца с характерными прорезями по внутреннему кругу, используется для синхронной работы валов: коленчатого и распределительного.

Когда нужна замена и что для этого нужно

В период амортизации ремень газораспределительного механизма начинает вылезать, ломаться или скользить. Проявление поломки при работе двигателя приводит к тому, что он тупой и запустить его невозможно.При эксплуатации ВАЗ 2114 с двигателем, оборудованным устройством впрыска для подачи топлива, индикатор, информирующий об ошибке датчика фаз на панели приборов.

Если на автомобиле установлен силовой агрегат объемом 1,5 литра, 8-ми клапанный, то для самого ремонта потребуется лишь покупка и замена ремня. В случае настройки двигателя 1,3 литра эта поломка приведет к выходу из строя всего газораспределительного механизма. Понадобится капитальный ремонт. Замена ГРМ на ВАЗ должна проводиться после 45 тыс. Км эксплуатации автомобиля. Необходим постоянный контроль над механизмом предотвращения. Последовательность действий следующая.

1. Приобрести и поменять натяжной ролик.
2. Устранить возможный люфт в насосе.
3. Смажьте механизм ролика.

При наличии несложного сантехнического инструмента замена ремня ГРМ возможна в домашних условиях. Список инструментов, необходимых при ремонте рассматриваемого узла.

1. Ключи на 10, 13, 17,19;
2. Кейд ключ с трубкой.

Как заменить ремень ГРМ ВАЗ?

Установите автомобиль на горизонтальную площадку. После этого выжать ручник. Включаю 5 передачу на коробке. Снимите переднюю крышку, защищающую газораспределительный механизм, с помощью ключа на 10. Запомните расположение метки ГРМ ВАЗ 2114 и открутите крышки сбоку от крышки и одну спереди. Чтобы ослабить усилие натяжного ремня, необходимо прокрутить коленвал в сторону против времени по часовой стрелке до тех пор, пока метки ГРМ ВАЗ 2114 не переместятся на расстояние двух зубьев шестерни от задней крышки.

Сделайте демонтаж ремня генератора. Сняв шкив устройства, установите болт на место крепления. Верните рычаг переключателя коробки передач в нейтральное положение. Вращая коленчатый вал, следите за появлением метки ГРМ ВАЗ 2114 напротив центра маховика. Метка установки должна находиться на одной прямой линии с меткой, установленной на шкиве. Зажимаем гайку крепления на роликовом натяжном механизме, проводим демонтаж ремня ГРМ.

Схема привода распредвала ВАЗ 2114

После этого установить новый ремень, натянуть его левой стороной ролика и надеть шкив помпы, затем шкив коленчатого вала.Натяжение осуществляется в направлении, противоположном ходу часов, с учетом предотвращения перегибов и перегибов. Затяните вал вперед и установите метки ГРМ ВАЗ 2114 на место до снятия ремня. Это должен делать сам. В случае выхода из строя в первую очередь проведите весь технологический процесс.

Когда метки совпадают, откручиваем болт на коленвале Vale и устанавливаем шкив генератора на прежнее место. Проведите натяжение ремня с помощью ролика.С соблюдением мер безопасности довести двигатель до рабочего состояния. Через 2-3 минуты остановите его и проведите дополнительную регулировку натяжения ремня. Установите снятые ранее механизмы на место.

Процесс замены требует терпения, спокойствия, совершенства и желания набраться опыта ремонта. При их отсутствии обращаться в сервисные службы, где замена ГДМ Форсунка ВАЗ 2114 без учета стоимости запчастей обойдется в «круглую» сумму.

Профессионал сможет заменить ремень ГРМ на ВАЗ 2114 за считанные минуты, но сколько времени потребуется обычному рядовому автовладельцу на эту процедуру? — Открытый вопрос. Но одно несомненно: чем больше информации у последней, тем проще, а значит, и она сможет справиться с заменой названной части.

Где найти эту информацию? В моей текущей статье.

Итак, сначала небольшая стыковка для тех, кто еще не очень хорошо разбирался в механизме автомобиля.

Поэтапная инструкция по замене ремня ГРМ на ВАЗ 2114 своими руками.

Ремень ГРМ представляет собой закрытый резиновый продукт, используемый для синхронизации коленчатого и распределительного валов.

Эту деталь необходимо заменить обязательно, так как последствия выхода могут быть самыми разными: от остановки работы двигателя до обездвиживания всей машины. При этом, как правило, сама замена должна производиться в несколько этапов. Ваз 2114 их два.

Первый этап.

1. Для начала необходимо положить на ровную поверхность и зафиксировать ручными тормозами. Рычаг КПП установлен на 4-ю или 5-ю передачу.

2. После этого снимаем переднюю крышку ГРМ.

3. Коленчатый вал испорчен против часовой стрелки (метка распредвала сместилась с задней оси койки на пару зубцов). Так можно легко ослабить натяжение ремня. Теперь последний можно снять с привода генератора.

4. Болт крепления ставится на место и снимается шкив привода генератора на коленчатом валу.

5. Рычаг КПП установлен на «нейтраль».

6. Затем снова провернуть коленчатый вал — до появления метки на маховике. Когда эта метка находится в центре, вращение прекращается. Табличка шкива распределительного вала расположена напротив установочной таблички, которая находится на задней крышке.

6. Теперь ослабла гайка крепления ролика натяжителя, снимается старый ремень ГРМ.

7. Новый ремень надевается на шкив распределительного вала (левая сторона ремня цепляется за ролик и надевается на шкив помпы и шкив коленчатого вала) и натягивается — роликом, который должен закручивать против часовой стрелки.

8. Заключительное действие первой ступени коленвала превратить в несколько оборотов, возвращая метки на прежние места.

Второй, заключительный, этап.

Замена ремня практически завершена.Осталось только открутить болт коленвала, закрепить шкив генератора, окончательно натянуть ремень ГРМ (с помощью того же ролика) и проверить результаты работы, поставив двигатель автомобиля. Если все в порядке, можно закрепить переднюю крышку ГРМ на место.

Как видите, процесс замены ремня ГРМ на имя легкий и быстрый, это очень сложно, ведь провести эту процедуру быстро и качественно может только профессионал.

Видео.

При обрыве или плановом обслуживании Требуется замена ремня ГРМ на ВАЗ-2114. Вы можете выполнить эту работу самостоятельно как на V16. Разница между последними в том, что ремень имеет немного большую длину и перемещает сразу два распредвала. В конструкции клапанов вдвое больше. Поэтому с одним распредвалом не обойтись. Вы должны использовать дополнительный привод. Но это значительно усложняет конструкцию.

Что будет, если ремень порвется?

Поломка ленточного распределительного ремня — одно из ужасных явлений, которые могут произойти.Но на одних двигателях проходит бесследно, на других потребуется капитальный или частичный ремонт головки или блока двигателя. На моторах объемом 1,5 и 1,6 л практически бесследно рвется ремень. Если есть на поршнях циклова — выемка с размером тарелки клапана, то мотор после обрыва не развалится.

При замене ремня ГРМ на ВАЗ-2114 (8 клапанов) внимательно следить за нормальным натяжением. В этом случае работа всего механизма будет максимально эффективной и долговечной.

В конструкции есть несколько элементов, которые также следует заменять при ремонте — помпа и ролики. Причем в двигателях V16 используются два ролика разной конструкции. Помпа меняется чуть меньше — примерно каждые 80-90 тыс. Км пробега. Замена ремня планируется с интервалом 50-60 тыс. Км.

Инструменты и приспособления для замены ремня

Для замены вам потребуются такие инструменты, как:

1. Домкрат.
2. Упоры для защиты от проворачивания.
3. Ключи на «10», «13», «17», «19».
4. «Вилка» для натяжения ремня.
5. Комплект ремня и роликов.

При покупке нового ремня обращайте внимание на его состояние — на нем не должно быть порезов и трещин. Если есть поломки, то откажитесь от покупки такого предмета. Если ремонт происходит в «полевых» условиях, то вместо противозаборных упоров можно использовать что угодно: куски кирпичей, камни. Но все равно правая сторона автомобиля нужно будет поднять и снять колесо.

Чего ждать трудностей?

Самое главное, что открутить болт шкива коленчатого вала иногда очень сложно.Для этого можно использовать несколько способов:

1. Установить машину на ручник и включить первую скорость. Под задние колеса необходимо поставить упоры и попытаться вырвать болт накидкой или торцевой головкой. Автомобиль должен стоять неподвижно.
2. Снимите правое колесо (переднее) и поднимите бортик автомобиля на домкрате. Затем нужно выжать стопор педали тормоза, чтобы остановить диск и ступицу. Аналогично откручиваем болт острым ключом или головкой на «19».

Не наносить на резьбу болта герметики или хомуты.Если закрутить болт в нужный момент, он никогда не вылезет.

Снятие ремня

Перед заменой ремня ГРМ на ВАЗ-2114 (он описан в статье) необходимо снять старый. Для этого:

1. Закручиваем любым из способов болт шкива на коленвале. При необходимости снимите защиту, чтобы она не мешала.
2. Закручиваем ключ на «10» 3 болта, которыми крепится защитная крышка из пластика.
3. Ослабить натяжение ремня генератора.Для этого ключом на «13» прокручиваем гайку на кронштейне.
4. Снимите полностью ремень генератора.
5. Снимите паз привода генератора, тогда откроется доступ к ремню газораспределительного механизма.
6. Ключ «17» отворачивает гайку, производящую фиксатор натяжного ролика. Если работа ведется на моторе V16, то нужно снимать второй ролик.

Установка ремня ГРМ

Перед тем, как поставить новый ремень, необходимо установить все шкивы по биркам:

1. На валу распредвала есть метка, ее необходимо совместить с выступом на штанге, установленной на блок и GBC.
2. На маховике также есть этикетка, которая совмещена с прорезью на стержне. Вы можете увидеть элемент и корону, потянув за резиновую заглушку.
3. На шкиве коленвала тоже есть метка — его нужно поставить в крайнее верхнее положение. Это «грубая» установка положения коленвала.

После того, как все валы будут установлены на метки, можно переходить к установке ремня:

1. Зафиксируйте положение коленчатого вала, используя для этого отвертку.Установите его в отверстие так, чтобы он попал между зубцами коронки.
2. Ремешок Начало износа со шкивом коленчатого вала.
3. Установите новый ролик, натяните на нем ремень и накачайте.
4. Сначала вы надеваете на шкив распределительного вала ту часть ремня, которая находится ближе к генератору.
5. Не допускайте проворачивания валов, натяните ремень ГРМ и зафиксируйте гайкой.

На этом закончилась замена ремня ГРМ на ВАЗ-2114. Своими руками вся работа выполняется за 15-20 минут при наличии навыка и опыта.После установки ременной передачи обязательно проверьте натяжение и совпадение всех меток на шкивах.

На ВАЗ-2114 замена ремня ГРМ производится при его обрыве или при плановом обслуживании. Срок службы этого привода — не более двух лет или, если машина внушительная, с интервалом не более 60 тыс. Км. Использовать элемент дольше рискованно — открытие может привести к тому, что клапаны встретятся с поршнями и произойдет их разрушение.Дело в том, что при передаче вращения на распредвал прекращается. Клапаны останавливаются одновременно. Но поршни продолжают двигаться, и их верхняя часть ударяется о тарелки клапана.

Ремень

Привод газораспределительного механизма на ВАЗ-2114 осуществляется с помощью гибкого ремня. Причем вне зависимости от того, 8 или 16 клапанов в двигателе. Разница в одном: последний ремень немного длиннее и использует два ролика (один для натяжения, второй обводной).Привод позволяет вращать не только шкив распределительного вала, но и насос для нормального функционирования системы охлаждения.

Обязательно учтите, что ремень следует устанавливать строго по стрелкам, нанесенным на его поверхность. Если стрелки нет, следует ориентироваться по надписи. При замене ремня ГРМ ВАЗ-2114 (8 клапанов) необходимо, чтобы надпись читалась со стороны правого колеса. Обязательно проверьте состояние жидкостного насоса — его нужно менять с интервалом 70-90 тысяч км.

Подготовка к замене

Перед тем, как приступить к ремонту, необходимо подготовить:

1. Под задние колеса поставить упоры, чтобы автомобиль не катился при ремонте.
2. Ослабьте затяжку болтов, которыми правое колесо крепится к ступице.
3. Правую сторону автомобиля поднимите домкратом.
4. Полностью демонтировать колесо.

Вот и все, машина готова к демонтажу старого ремня и установке нового. Замену ремня ГРМ на ВАЗ-2114 (8 клапанов) производите так же, как на 16-клапанных моторах.Разница в том, что должна быть установлена ​​одна этикетка и пояс длиннее.

Снятие старого ремня

Для снятия старого ремня необходимо будет зафиксировать коленчатый вал, не допуская его проворачивания. Необходимо вырвать болт, который находится на шкиве коленчатого вала. Сделать это можно такими способами:

1. Не снимая колес установить под задние упоры и выжать ручник. Мост к машине и с помощью головки на «19» потянуть болт и открутить.
2. После снятия колеса вы можете усадить ассистента на сиденье водителя. Сжимает педаль тормоза для фиксации приводов. Коленчатый вал в этом случае тоже будет оговорен.

Использовать другие способы нежелательно, так как увеличивается вероятность повреждения элементов блока двигателя, масляного насоса, непосредственно ременной передачи. Заменить ремень ГРМ ВАЗ-2114 своими руками можно буквально за несколько минут, но при наличии опыта проведения этой работы.

После откручивания болта на валу коленчатого вала необходимо снять шкив привода генератора, ослабив натяжение его ремня.Затем ключом на «17» откручиваем гайку с ролика и полностью снимаем ремень ГРМ.

Установка нового ремня

Чтобы поставить новый ремень, необходимо выполнить такие действия:

1. Установить шкив распредвала по метке. Если работа выполняется на 16-клапанном моторе, оба шкива устанавливаются бирками, после чего фиксируются от проворачивания.
2. Установите коленчатый вал по метке, для этого откройте смотровое окошко в картере сцепления.

Только при совпадении всех этикеток гарантирована стабильная работа всего механизма.Следующие действия:

1. Устанавливается новый ролик ремня ГРМ.
2. Шкив коленчатого вала — ремень.
3. Нагнетание через жидкостной насос, натяжной ролик, байпас (на 16-клапанных моторах).
4. Наконец, ремень надевается на шкив распределительного вала.
5. С помощью специального ключа регулируется положение ролика натяжителя. Это изменяет натяжение ремня ГРМ.

Если специального ключа для роликов нет, можно использовать отвертку и два винта или гвоздь.Установите их в отверстия ролика, между ними отвертку, которой и производите вращение эксцентрика. Гайка зафиксирует свое положение.

Корректирующее натяжение

Необходимо добиться такого натяжения, при котором без приложения большого усилия часть ремня между шкивами распределительного и коленчатого валов поворачивалась на 90 градусов. Если это вообще можно сделать без усилий, требуется потянуть ремень посильнее. Если не получается повернуть ремень, значит, нужно ослабить натяжение.В первом случае возможны проскальзывание ремня и смещение фаз газораспределения. Во втором — разрушение подшипников, выход из строя помпы.

Перед запуском обязательно проверьте совпадение всех меток на шкивах коленвала и распределительных валах. Для этого прокручиваем коленвал на 2-4 оборота, затем перепроверяем совпадение всех меток. Если они не совпадают, сделайте корректировку. На этом замена ремня ГРМ ВАЗ-2114 завершена, можно приступать к сборке узла.

Когда у водителей возникает вопрос, почему проскальзывает ремень газораспределительного механизма, они обращаются в сервисный центр или читают отзывы автомобилистов. Проблему можно решить, если заменить ремень своими руками. Как заменить ремень ГРМ на ВАЗ 2114 8 клапанов: видео, подробная инструкция Установка и регулировка содержится в статье.

[Скрыть]

Зачем нужен ремень ГРМ

Ремень ГРМ соединяет коленчатый вал с распредвалом и синхронизирует их работу.Он производит синхронизацию вращающегося распредвала, обеспечивая тем самым выполнение своих функций. Кроме того, через эту ременную передачу приводятся другие узлы двигателя.

Деталь представляет собой изделие из резины, имеющее внутреннюю поверхность шестерни, обеспечивающую синхронизацию и исключающую проскальзывание.

Внешний вид резины

Меняем ремень под себя (на 8-ми клапанных моделях)

Замена ремня ГРМ ВАЗ 2114 строго регламентирована в инструкции по эксплуатации на авто. Рекомендуется менять этот пункт на 30-45 км.Но нельзя ориентироваться только по рекомендации, со временем, без пробега проложенных км., Соскользнет с передачи, ест, треснет, может сломаться.

Для автомобиля с установленным на нем двигателем 1,5 л, имеющим 8 клапанов, ремешок не будет иметь серьезных последствий: машина просто остановится и не заведется. А в двигателе объемом 1,3 литра может выйти из строя клапан, что приведет к выходу из строя всего мотора. Если форсунка установлена ​​на ВАЗ2114, то при проскальзывании, съедании или рвоте ремня на панели приборов высветится: «Ошибка датчика света фар».Решаем вопрос через сколько км. замените эту деталь после визуального осмотра и произведите замену, если она в плохом состоянии. Какой ремешок лучше выбрать, написано в мануале WAZ 2114.

Необходимые инструменты

Для замены своими руками необходимо подготовить новые запчасти и инструменты:

Этапы работ

Последовательность замены своими руками состоит из следующих этапов:

Почему это Стоит поменять ремень ГРМ своими руками: сэкономьте время и деньги, вы будете знать, что делать, если он скользит или кушает.

Фотогалерея

Видео «Замена ремня ГРМ на ВАЗ 2114 с восьмирежимным двигателем»

В этом видео вы можете увидеть процесс замены, а также необходимые инструменты.

Срок службы ремня ГРМ 2114.

Газораспределительный механизм (ГРМ) на ВАЗ-2114 приводится в движение зубчатым ремнем, который приводится от коленчатого вала двигателя. Еще он управляет водяным насосом. Чтобы он при вращении не слетел, натягивается при помощи натяжного ролика.

Согласно инструкции производителя данного автомобиля, рекомендуется замена ремня ГРМ на ВАЗ 2114 после 40 000 километров пробега , независимо от состояния ремня на данный момент. Но рекомендации, рекомендации, а состояние ремня ГРМ необходимо проверять периодически. Возможны случаи установки некачественного ремня, и тогда поперечные трещины возле расположенных с внутренней стороны зубьев появятся раньше, и вам придется заменить его, не дожидаясь рекомендованного срока.

Что будет, если не поменять ремень ГРМ на ВАЗ 2114

Ведь обрыв ремня ГРМ на двигателях рабочим объемом 1300 куб.см и 1600 куб.см с 16 клапанами, установленными на деталях автомобилей ВАЗ-2114, приведет к тому, что поршень ударит по клапанам и погнет их. А это значит, что вам придется делать дорогостоящий ремонт. Правда, на тех машинах, где стоит двигатель рабочим объемом 1500 куб.см и 1600 куб.см с 8 клапанами, они останутся целыми, но дальнейшее движение все равно будет невозможно.

Возможна еще одна проблема, которая опять же с опережением графика приведет к выходу из строя ремня ГРМ. В тех случаях, когда ось натяжного ролика или водяного насоса не лежит в одной плоскости с осями коленчатого и распределительного валов, край ремня начинает ослабевать либо со стороны двигателя, либо снаружи. В этом случае необходимо менять не только ремень ГРМ, но и выяснять причину такого износа.

Ремень ГРМ на ВАЗ 2114 рано или поздно может подъесть.Он начнет ползать или вообще рваться. Если он сломается во время движения, машина заглохнет и больше не заведется. Если у ВАЗ 2114 инжекторный моторчик, то при обрыве ремня ГРМ на панели появится «ошибка датчика фазы».

Вообще лучше внимательно следить за его состоянием и успевать поменять до того, как он сломается.

Какие будут последствия для ВАЗ 2114 при обрыве ремня ГРМ?

Если на автомобиль установлен двигатель объемом 1,5 л с 8 клапанами, то поломка в принципе ни к чему страшному не приведет.

Но если двигатель 1,3 л, то клапаны могут погнуться. А это приведет к капитальному ремонту мотора.

1. Если пора его менять, то лучше вместе с ним поменять ролик натяжителя.

2. Перед тем, как надеть новый, нужно проверить, нет ли смазки в ролике, люфта или свободного вращения в помпе.

Если нет смазки, смажьте ролик с обеих сторон.

Если вы обнаружите люфт или свободное вращение на насосе, его необходимо заменить.Потому что, когда вы надеваете новый ремень, на его шестерню будет действовать другая нагрузка. Из-за этого она может заклинивать.

3. Если после замены ремня ГРМ ВАЗ 2114 при работающем двигателе появляется свист (пока вы уверены, что с помпой и роликом все в порядке), то ослабьте его натяжение.

Подробные инструкции по замене

1. Включите стояночный тормоз.

2. Включите 4-ю или 5-ю передачу.

3. Снимите переднюю крышку зубчатого ремня.

4. Ослабьте натяжение ремня привода генератора, затем снимите его.

5. Также необходимо снять шкив генератора на коленчатом валу. Замените только болт, фиксирующий его.

6. Установите рычаг коробки в нейтральное положение.

7. Проверните коленчатый вал по часовой стрелке, глядя через крышку сцепления. Там вы увидите маховик и отметку на нем. Когда эта отметка достигнет среднего деления шкалы, прекратите проворачивать коленчатый вал.

8. Убедитесь, что метка на шкиве распределительного вала находится напротив метки синхронизации, расположенной на задней защитной крышке.

9. Слегка отверните гайку натяжного ролика.

10. Ослабьте ремень привода ГРМ с помощью ролика, чтобы его можно было легко снять. Затем удалите это.

11. Наденьте новый на шкив распределительного вала и затяните обе ветви.

12. Наденьте левую сторону на натяжной ролик и наденьте на шкив насоса. После на шкиве коленвала. Теперь растяните ролик, повернув его против часовой стрелки. Убедитесь, что на ремне нет резких изгибов.

13. Проверните коленчатый вал на два оборота и убедитесь, что метки находятся в том же положении, что и в параграфах 7 и 8.

Если метки не совпадают, то повторите все заново, начиная с первой точки.

14. Снимите болт с коленчатого вала и установите шкив генератора на место. Затем закрепите его болтом. Затяжка болта должна быть 102,9 Нм или 10,5 кгсм.

15. С помощью ролика натянуть ремень ГРМ на ВАЗ 2114, как вам кажется нормальным, и надеть ремень привода генератора. Его натяжение тоже нужно отрегулировать.

Тогда можете запустить двигатель и проверить свою работу.Так можно понять, что нужно: ослабить или затянуть РГРМ. После нескольких проверок вы добьетесь идеального натяжения.

Комментарии:

sanya

2014-01-22 15:48:24

Мой ремень ГРМ был обрезан на ВАЗ 2114 1,5 л. 8 клапанов, я заменил, все на метки поставил. Машина завелась пинком, но из глушителя почему-то течет жидкость, до этого такого не было. Что бы это могло быть?

Майкл

02.02.2014 11:10:28

Если охлаждающая жидкость не уходит, то это нормальная работа форсунки.Сгорание топлива — это окисление. На холодном двигателе всегда будет влага.

Антон

13-07-2014, 15:06:47

Почему после обрыва ремня на 1.5 8 клапанная не гнет, а на 1.3 или 16 клапанных двигателях гнет?

илья

2014-07-30 08:38:37

Конденсация нормальная

Макс

2014-08-13 12:56:21

Думаю поменять ремень, ролик, насос и антифриз одновременно! Пробег 28 тыс. Я второй хозяин.Я думаю, что первый завелся, инфекция, поэтому я ему не верю!

Василий

27.09.2014 11:02:03

Мой тайминг ест. Сдвигается на 3-5 мм к двигателю и естественно его ест. Есть новая помпа, натяжной ролик. В чем проблема?

Иван

2015-02-07 19:22:09

Поменял ремень ГРМ на инжектор 2114, машина теперь не заводится, что может быть?

Артур

2015-06-12 13:39:48

Чтобы проверить, накатился ли пробег, нужно нажать кнопку на панели приборов под цифрой 200 на спидометре и включить зажигание.Стрелки должны качнуться трижды от начала до конца, и все восьмерки будут в беге, если бег не будет размотан. А если накатил, то разные числа.

andrei

2015-08-21 19:26:23

Иван, вы просто неправильно выставили зажигание. Есть метки, по которым нужно выставить или посмотреть мертвую точку поршня 1

Ремень ГРМ синхронизирует двигатель. Без него машина просто не заведется, а если все равно сработает и ремень порвется, двигатель моментально заглох бы.А если двигатель гнет клапаны, то он не просто заглохнет, но и клапана погнут. Правда, это не касается 8-клапанных автомобилей семейства Самара-2. Ремень необходимо вовремя менять, контролировать и обслуживать. Обрыв ремня, вылет и другие неприятности зависят от качества ремня и от насоса. Мы рекомендуем всегда носить с собой в багажнике новый ремень, потому что замена — это простой и недолговечный процесс. Такая перспектива намного приятнее, чем поломка вдали от дома, гаража или СТО.Здесь вас спасет только буксир или эвакуатор.

Примечание!
Вам понадобятся следующие инструменты: гаечные ключи, торцевой ключ на 10, монтажная лопата (продается по доступной цене в автосалоне, но вместо нее подойдет толстая и прочная отвертка), специальный ключ для поворота натяжной ролик (вместо него подойдут два тонких сверла и отвертка), ручка с колпачковыми головками.

Расположение ремня ГРМ

Ремень скрыт под крышкой от грязи и прочего мусора.Эта крышка пластиковая и легко снимается: откручиваются крепежные болты. После снятия крышки перед глазами предстанет весь механизм ГРМ (кроме поршней, их шатунов, клапанов и т. Д. Они находятся в блоке цилиндров). Ниже мы разместили фото, где хорошо виден ремень (обозначен красной стрелкой), а шкив распределительного вала мы обозначили синей стрелкой, помпу обозначили зеленой стрелкой, натяжной ролик (регулирует натяжение на ремне) обозначили с желтой стрелкой.Запомните перечисленные детали.

Когда нужно менять ремень?

Желательно смотреть каждые 15-20 тысяч километров. Визуальные признаки износа очевидны: вы обнаружите следы масла, следы износа на зубчатой ​​поверхности ремня (он надевается на шкивы и удерживает ремень), различные трещины, складки, отслоение резины и другие дефекты. Завод-производитель рекомендует замену каждые 60 000 тыс. Км, но мы не рекомендуем такие большие интервалы.

Замена ремня ГРМ на ВАЗ 2113-ВАЗ 2115

Вывод

1) Сначала снимаем пластиковую крышку, закрывающую ремень от грязи, разного рода воды и смазок. Крышка снимается следующим образом: берется гаечный ключ или гаечный ключ и откручиваются три болта крышки (на нижнем фото болты уже откручены). Два болта присутствуют сбоку и удерживают крышку, а один находится в центре. Открутив их, можно снять крышку с двигателя автомобиля.

2) Теперь обесточьте автомобиль, сняв отрицательную клемму с аккумулятора. Затем снимите ремень генератора — подробности читайте в статье: «Замена ремня генератора на ВАЗ». Установите поршень четвертого и первого цилиндров в ВМТ (верхнюю мертвую точку). Проще говоря, установите оба поршня прямо и без углов вверх. Вам будет полезна публикация: «Установка поршня четвертого цилиндра в ВМТ на автомобиль».

3) Затем возьмите в руки гаечный ключ на 13 и слегка ослабьте им гайку, фиксирующую натяжной ролик.Ослабляйте, пока ролик не начнет вращаться. Затем поверните ролик рукой, чтобы ремень ослаб. Возьмитесь за ремень и осторожно снимите его с роликов и шкивов. Начать надо сверху, со шкива распредвала. Снимать со всех шкивов будет невозможно, поэтому снимите ремень только в верхней части.

4) Далее снимаем переднее правое колесо (инструкция по снятию доступна здесь: «Правильная замена колеса на современных автомобилях»). Теперь возьмите ручку с любым другим ключом, который может ослабить болт, фиксирующий шкив привода генератора (шкив обозначен красной стрелкой).

Примечание!
Болт откручивается с помощью помощника (помощника) и монтажной лопатки (или толстой отвертки с прямым лезвием). С левой стороны (по ходу движения автомобиля) картера сцепления снимите заглушку, отмеченную красным. Затем между зубьями маховика вставляется шпатель или отвертка (зубцы обозначены синим цветом) — маховик удерживается от проворачивания. Придется применить силу, главное не переборщить. Открутив болт снимаем шкив и откладываем в сторону!

5) Теперь у вас есть отличный доступ к шкиву и ремню коленчатого вала.В последний момент ремень снимается с нижнего шкива. Теперь он полностью удален.

Примечание!
Хотя это не относится к 8-клапанным автомобилям семейства Самара, но для общей информации поясним: нет привычки проворачивать шкивы распредвала и коленвала при не установленном ремне. В противном случае вы выбиваете фазы газораспределения (они легко регулируются, нужно выставить маховик и шкив по меткам). Прокрутка шкива, например, на 16-клапанной приоре, приведет к встрече клапана с поршневой группой и может слегка воспламениться.

Установка

1. Осуществляется в обратной последовательности, соблюдая некоторые нюансы:

• во-первых, рекомендуем очистить шкивы и натяжной ролик от грязи и разного рода смазок, которые со временем попадают на них;
• после очистки шкивы и натяжной ролик обезжирить уайт-спиритом;
• продолжите установку.

Установите ремень в начале на шкив снизу вверх.Во время одевания он будет гнуться, поэтому потяните его руками и убедитесь, что он стоит прямо и не деформирует шкивы. После установки убедитесь, что метки совпадают, затем приступайте к установке натяжного ролика. Установите ремень на натяжной шкив (см. Фото 1), затем спуститесь вниз и установите шкив привода генератора на место. Убедитесь, что отверстие на шкиве, обозначенное буквой A, совпадает с установочной втулкой, обозначенной буквой B на второй фотографии. Если у вас есть динамометрический ключ (очень удобная штука, позволяющая затягивать болты и гайки с определенным моментом, не перетягивая их), затяните болт, которым крепится шкив привода генератора.Момент затяжки составляет 99–110 Н · м (9,9–11,0 кгс · м).

Далее приступаем к регулировке ремня ГРМ на автомобиле: вставляем две сверла или саморез в два отверстия, имеющиеся на натяжном ролике (на фото 1 отверстия указаны стрелками). По-хорошему регулировка производится специальным ключом. однако он есть не у всех, поэтому мы рассматриваем альтернативный способ натяжения. Вставьте два винта и вставьте между ними отвертку (фото 3), затем поверните ролик против часовой стрелки.Полностью затянув ремень, затяните гайку, фиксирующую ролик, до упора (фото 3). Убедиться в правильности принятых мер: вручную повернуть ремень в средней части между шкивами с усилием 1,5-2 кг. Если он поворачивается примерно на 90 ° (фото 4), значит, ремень отрегулирован правильно. Если нет, повторите настройку.

Примечание!
Чрезмерно натянутый ремень приведет к повреждению ролика, ремня и насоса. Слабый, неплотный ремень при езде на высоких оборотах выскакивает из зубцов шкивов и нарушается синхронизация газораспределения — двигатель не будет работать должным образом.

2. Установив детали на место, обязательно проверьте совмещение меток и натяжение ремня.

Дополнительное видео

Ниже прилагается видео по теме сегодняшней статьи, рекомендуем ознакомиться.

Примечание!
В видео ниже достаточно подробно описана процедура замены ремня, также рекомендуем посмотреть:

Для проведения этой работы понадобится гаечный ключ для натяжения ремня ГРМ.

а) Необходимо удалить заглушку в верхней части картера сцепления.

б) В этом окне отверткой проверните коленчатый вал за зубцы венца маховика

до совмещения метки на шкиве распределительного вала и выступа задней крышки ремня ГРМ.

В этом случае отметка на маховике должна быть совмещена с центром шкалы.

Если взаимное положение коленчатого и распределительного валов нарушено, то поверните коленчатый вал до совмещения отметки с центром шкалы.Ослабьте натяжение ремня и снимите его со шкива распределительного вала. Поверните распределительный вал до тех пор, пока отметка на его шкиве не совпадет с выступом на задней крышке. Не меняя взаимного расположения валов, наденьте ремень на шкив распределительного вала и отрегулируйте натяжение ремня.

7. Используя гаечный ключ на 17 мм, ослабьте затяжку гайки натяжного ролика.

8. Вращая ролик специальным ключом, отрегулируйте натяжение ремня и, удерживая ролик в этом положении, затяните гайку его крепления.

9. Проверьте натяжение ремня (см. Выше) и при необходимости повторите регулировку.

10. Окончательно затяните гайку ролика моментом 33,2–41,2

11. Установите на место переднюю крышку ремня и затяните болты.

Похожие видео:

Приветствую вас друзья на сайте автосервиса своими руками. Ремень ГРМ — одна из важных частей автомобиля, без которой ваш двигатель просто не заведется.

Со временем ремень начинает рваться, соскальзывать с шестерен, а может даже полностью рваться.Поэтому своевременная замена ремня ГРМ ВАЗ 2114 просто необходима.

В общем, менять ремень ГРМ нужно вовремя, как это рекомендуется, через 40-45 тысяч километров, чтобы потом не пришлось выходить на дорогу.

Когда нужно менять ремень:

• Если пробег 40-45 тыс.
• Если на нем появились трещины.
• Волокна начинают отслаиваться.
• Зубья сглажены.
• Если натяжной ролик заклинило.
• С постоянным соскальзыванием шестерни распредвала.

Инструкция по замене ремня ГРМ ВАЗ 2114

Откручиваем и снимаем крышку (кожух) ремня ГРМ, крепится он, если не ошибаюсь, на трех болтах под ключ на десять.

Ослабляем ремень генератора и снимаем его с закаленного вала вместе со шкивом и демпфером.

Устанавливаем верхнюю мертвую точку.Для этого поверните двигатель по направлению вращения. Совместим метки на шестернях распредвала с меткой на его задней крышке. Кроме того, заодно можно заменить сальник распредвала, если есть утечка масла.

Также метка должна совпадать с меткой на шкиве коленчатого вала на крышке. Проверяем еще одну отметку на маховике, она тоже должна совпадать. Для этого снимите резиновую заглушку на крышке картера сцепления.

После этого отпускаем натяжной ролик, он с эксцентриком (со смещенным центром), поэтому полностью откручивать его не нужно, снимаем ремень.

Если видео шумное или имеет большой люфт, его тоже необходимо заменить, особенно если вы не меняли его раньше.

Внимание! При установке нового ремня ни в коем случае нельзя проворачивать двигатель и смещать ранее установленные метки.

Одеваем новый ремень, натягиваем роликом при закручивании. Крутим двигатель вашего «железного коня». Через пару оборотов проверяем натяжение ремня.

Если все в порядке, надеть демпфер вместе с ремнем генератора и затянуть.

Закрываем крышку газораспределительного механизма. Проверяем свою работу, если вы все сделали правильно, запускаем двигатель, он должен запуститься без проблем.

На этом вся наша работа завершена, теперь вы наверняка убедились, что поменять ремень можно своими руками, платя только за запчасти.

Установка ремня ГРМ ВАЗ 2114 видео.

Ремень ГРМ в любой машине выполняет роль звена, синхронизирующего работу распределительного и коленчатого валов, что не является исключением для ВАЗ 2114.В большинстве случаев замена ремня ГРМ на 2114 и других автомобилях строго регламентирована инструкцией по эксплуатации автомобиля, особенно с 8-клапанными двигателями. Однако не многие автомобилисты знают, что это за деталь и где ее искать.

Расположение ремня ГРМ на ВАЗ 2114

Найти эту важную деталь довольно просто, ведь когда открываешь капот автомобиля, это сразу бросается в глаза. Этот ремень отличается от других зубчатой ​​внутренней поверхностью, а также проходит не только через распредвал и коленчатый вал, но и соединяет несколько вспомогательных деталей, из-за чего подвержен повышенному износу, поэтому его замену необходимо проводить своевременно. .

Рано или поздно ремень ГРМ может начать «съедать», ползать или начать рваться. Часто бывает, что это звено, соединяющее два вала, рвется прямо во время движения. В таких случаях автомобиль глохнет и не заводится, а в инжекторных версиях 2114 на панели приборов загорается лампа «Ошибка датчика фазы».

Последствия обрыва ремня ГРМ

Для автомобилей, оснащенных двигателем 1,5 л с 8 клапанами, обрыв ремня ГРМ не приведет к каким-либо катастрофическим последствиям.Однако в моделях с установленным объемом 1,3 л. двигатель, разрыв может вызвать повреждение клапанов, что приведет к поломке всего двигателя.

Опытные автолюбители и сотрудники различных автосервисов настоятельно отмечают, что замену ремня ГРМ следует проводить не позднее, чем через 30-45 тысяч километров пробега.

Однако, как показывает практика, за состоянием этой детали в ВАЗе нужно следить особенно тщательно, а также производить замену до того, как она успеет прийти в негодность.

Инструкция по замене ремня ГРМ на ВАЗ 2114 8 клапанов

Итак, вы лично столкнулись с этой проблемой, и деталь пришла в неприличное состояние или полностью сломалась. Для того, чтобы замена прошла успешно, совершенно не обязательно обращаться в автосервис, так как это дело хоть и трудоемкое, но само по себе вполне посильно. Замена ремня ГРМ в ВАЗ модели 2114 должна производиться по инструкции ниже.

Как снять ремень ГРМ

Как правильно носить новый ремень ГРМ

1. Новый ремень необходимо надеть на шкив распределительного вала, а затем натянуть обе его ветви;
2. Поместите в ролик нерастянутую часть (левую) рециркуляции отработавших газов и наденьте ее на шкивы помпы и коленчатого вала, после чего необходимо повернуть ролик против часовой стрелки до полного натяжения ремня;
3. Проверните коленчатый вал 1.5-2 оборотов, а затем проверьте, что метки находятся посередине. Если отметки не совпадают, ремень необходимо снять и повторить всю процедуру до тех пор, пока они не станут параллельны друг другу при среднем значении;
4. Выкрутите болт коленчатого вала и установите шкив генератора на место, затем затяните его болтом. Поворачивая ролик против часовой стрелки, натяните ремень и наденьте ремень привода генератора;
5. Далее запустите двигатель и убедитесь в правильности проделанной работы. Кроме того, по звуку можно понять, требует ли ремень ослабления или натяжения.

Самое интересное

Профессионал сможет заменить ремень ГРМ на ВАЗ 2114 за считанные минуты, но сколько времени займет эта процедура рядовому рядовому автовладельцу? — вопрос открытый. Но одно бесспорно: чем больше информации последнего, тем легче, и, следовательно, быстрее, он будет в состоянии справиться с заменой названной части.

Где найти эту информацию? В моей сегодняшней статье.

Итак, сначала небольшое введение для тех, кто не очень разбирается в механизме автомобиля.

Пошаговая инструкция по замене ремня ГРМ на ВАЗ 2114 своими руками.

Это закрытое резиновое изделие, используемое для синхронизации коленчатого и распределительного валов.

Заменить эту деталь необходимо в обязательном порядке, ведь последствия ее выхода из строя могут быть самыми разными: от остановки двигателя до обездвиживания всего автомобиля. Причем, как правило, сама замена должна производиться в несколько этапов. У ВАЗ 2114 их два.

Первый шаг.

1. Для начала нужно поставить автомобиль на ровную поверхность и зафиксировать его положение ручным тормозом. Рычаг переключения передач устанавливается на 4-ю или 5-ю передачу.

2. После этого снимите переднюю крышку привода ГРМ.

3. Коленчатый вал вращается против часовой стрелки (метка распредвала сместилась на пару зубцов от антенны задней крышки). Так можно немного ослабить натяжение ремня. Теперь последний можно снять с привода генератора.

4.Крепежный болт ставится на место, и шкив привода генератора снимается с коленчатого вала.

5. Рычаг переключения передач установлен в нейтральное положение.

6. Затем коленчатый вал снова проворачивают, пока на маховике не появится отметка. Когда эта отметка находится в центре, вращение прекращается. Метка шкива распределительного вала находится напротив метки установки, которая находится на задней крышке.

6. Теперь гайка, фиксирующая натяжной ролик, ослаблена, старый ремень ГРМ снят.

7. На шкив распределительного вала надеваем новый ремень (левую сторону ремня цепляем за ролик и надеваем шкив помпы и шкив коленчатого вала) и натягиваем его — роликом, который должен вращаться против часовой стрелки.

8. Завершающим действием первой ступени коленчатого вала является несколько оборотов, возвращая метки на прежние места.

Второй, заключительный, этап.

Замена ремня почти завершена.Осталось только открутить болт коленвала, закрепить шкив генератора, окончательно натянуть ремень ГРМ (при помощи того же ролика) и проверить результаты работы, запустив двигатель автомобиля. Если все в порядке, можно зафиксировать переднюю крышку ГРМ на месте.

Как видите, процесс замены ремня ГРМ очень сложно назвать простым и быстрым, ведь только профессионал может провести эту процедуру быстро и качественно.

Видео.

Приветствую друзей на сайте автосервиса своими руками.Ремень ГРМ — одна из важных частей автомобиля, без которой ваш двигатель просто не запустится.

Со временем ремень начинает рваться, соскальзывать с шестерен, а может и вовсе рваться. Поэтому своевременная замена ремня ГРМ ВАЗ 2114 просто необходима.

В общем, менять ремень ГРМ надо вовремя, как рекомендуют, через 40-45 тысяч километров, чтобы потом не гадить в дороге.

В каких случаях необходимо заменить ремень:

• Если пробег 40-45 тыс.
• Если на нем появились трещины.
• Волокна начинают отслаиваться.
• Зубья сглажены.
• При заклинивании натяжного ролика.
• С постоянным проскальзыванием шестерни распредвала.

Инструкция по замене ремня ГРМ ВАЗ 2114

Откручиваем и снимаем крышку (кожух) ремня ГРМ, он крепится если не ошибаюсь на трех болтах под ключ на десять.

Ослабляем ремень генератора и снимаем его с вала вала вместе со шкивом, демпфером.

Устанавливаем верхнюю мертвую точку. Для этого проверните двигатель по направлению вращения. Совместите метки на шестернях распредвала с меткой на его задней крышке. Кроме того, можно заменить сальник распредвала при утечке масла.

Также метка на шкиве коленчатого вала должна совпадать с меткой на крышке. Проверив еще одну отметку на маховике, она тоже должна совпадать. Для этого вытащите резиновую заглушку на картере сцепления.

После этого отпускаем натяжной ролик эксцентриком (со смещенным центром), поэтому полностью откручивать его не нужно, снимаем ремень.

Если видео зашумлено или имеет большой люфт, его также необходимо заменить, особенно если вы не меняли его раньше.

Внимание! При установке нового ремня ни в коем случае нельзя проворачивать двигатель и сдвигать ранее поставленные метки.

Одеваем новый ремень и натягиваем его валиком при раскручивании. Проверяем двигатель вашего «железного коня» на пару оборотов, проверяем натяжение ремня.

Если все в норме, надеть демпфер с ремнем генератора и натянуть.

Закройте крышку привода ГРМ. Проверяем свою работу, если вы все сделали правильно, заводите двигатель, он должен запуститься без проблем.

На этом вся наша работа закончена. Теперь вы наверняка убедились, что поменять ремень своими руками можно, заплатив только за запчасти.

Для выполнения этих работ вам понадобится ключ для натяжения ремня ГРМ.

а) Необходимо снять заглушку в верхней части картера сцепления.

b) В этом окне с помощью отвертки проверните коленчатый вал за зубцы венца маховика

, прежде чем совместить метку на шкиве распределительного вала и выступ на задней крышке ремня газораспределительного механизма.

В этом случае отметка на маховике должна быть совмещена с центром шкалы.

Если взаимное положение коленчатого и распределительных валов нарушено, то провернуть коленчатый вал до совмещения отметки с центром шкалы. Ослабьте натяжение ремня и снимите его со шкива распределительного вала.Поверните распределительный вал до тех пор, пока отметка на его шкиве не совпадет с выступом на задней крышке. Не меняя взаимного расположения валов, наденьте ремень на шкив распределительного вала и отрегулируйте натяжение ремня.

7. Ключом на 17 мм ослабьте затяжку гайки крепления натяжного ролика.

8. Вращая ролик специальным ключом, отрегулируйте натяжение ремня и, удерживая ролик в этом положении, затяните гайку его крепления.

9. Проверьте натяжение ремня (см. Выше) и при необходимости повторите регулировку.

10. Окончательно затяните гайку крепления ролика моментом 33,2–41,2

11. Установите на место переднюю крышку ремня и затяните болты ее крепления.

Ремень ГРМ (газораспределительный механизм) служит для синхронизации работы двигателя. Основная задача ремня — передача крутящего момента от коленчатого вала к распределительному валу двигателя при снижении частоты вращения. Если ремень порвется или слетит, двигатель автомобиля заглохнет.

Где находится ремень ГРМ в ВАЗ 2114

Ремень ГРМ — довольно заметная деталь, которая находится сразу под капотом автомобиля.Он проходит через коленчатый вал и распределительный вал двигателя. Поэтому при необходимости замены ремня ГРМ ВАЗ 2114 его легко узнать по зубцам с внутренней стороны. Ремень также проходит через несколько частей двигателя, поэтому он постоянно подвержен износу и термическим нагрузкам.

Как определить неисправность ремня, сроки замены ремня ГРМ

Часто у автомобилистов возникает вопрос: «Сколько длится замена ремня ГРМ на ВАЗ 2114?» Менять ремень необходимо через 74 тыс. Км., Но при эксплуатации с нагрузками или в сложных условиях лучше заменять через 60 тыс. Км. Если машина начинает глохнуть, не заводится, загорается «ошибка датчика фазы» — это означает, что ремень ГРМ определенно вышел из строя. . Важно! Отвечая на вопрос «Почему ваз 2114 съедает ремень ГРМ?», И заменив поврежденную деталь, можно надолго забыть об этой проблеме. Например, если причина в роликах, то ремень с одной стороны «съест» и в конце концов порвется.Во избежание неприятностей — регулярно проверяйте состояние роликов.

Почему ремень жует

Ремень может грызть по ряду причин, которые необходимо устранить, так как он влияет на работу автомобиля. Основные причины:

• Проблема может заключаться в механическом повреждении зубьев шкива или коленчатого вала.
• Смещение осей натяжного ролика или зубчатого ролика насоса.
• Причиной жевания ремня может быть его провисание.
• Плохой ремень ГРМ.

Если вы заметили, что ремень ГРМ грызет, обязательно выясните причину и при необходимости замените его на новый.

Интересный факт! Некоторые автомобилисты, у которых возникла проблема при жевании ремня, решают ее, продавая машину. Поэтому будьте осторожны при покупке подержанного автомобиля.

Инструкция по замене ремня ВАЗ 2114

Для того, чтобы узнать, как поменять ремень ГРМ 2114, нужно прочитать инструкцию по эксплуатации автомобиля и придерживаться простых правил.В первую очередь вам потребуются: накидной ключ на 10 мм, рожковые ключи на 13 и 17 мм, большая отвертка, ключ натяжного ролика, гаечный ключ колесный, домкрат, машинное масло.

Замена ремня ГРМ на ВАЗ 2114 выглядит следующим образом:

Далее проводим установку в обратной последовательности. Крайне важно иметь представление, как проверять метки ГРМ на ВАЗ 2114, чтобы, если они сбились, можно было установить их обратно.

После работы по замене ремня завести машину и прислушаться к посторонним звукам или шуму.Если двигатель работает тихо — замена проведена правильно.

Важно! Если вы слышите шорох или грохот, это означает, что ремень натянут. Вы можете освободить его с помощью натяжного ролика, повернув его влево.

Чем грозит несвоевременная замена ремня ГРМ

Несвоевременная замена ремня ГРМ ВАЗ 2114 грозит тем, что автомобиль заглохнет и не заведется. Но больше всего это может навредить самому двигателю.Порванный ремень может повредить поршни и клапан двигателя. Если это произойдет, вам придется ремонтировать двигатель, а он стоит намного дороже, чем новый ремень ГРМ. Обязательно следите за состоянием ремня и роликов, чтобы избежать нежелательных эффектов.

Интересный факт! Некоторые отечественные производители не особо заботятся о качестве ремня ГРМ. Поэтому автомобилисты жалуются, что такие ремни растягиваются или рвутся даже на первых километрах.

При выборе ремня ориентируйтесь на известного производителя и отзывы о нем.Не знаете, какой ремень ГРМ лучше установить на ВАЗ 2114? Рекомендуем обратить внимание на компании: Gates или Bosch. Как показывает практика, именно они отличаются качеством и долговечностью.

Подпишитесь на наши ленты в

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Установка ГРМ на ВАЗ 2115

Устройство всех переднеприводных автомобилей ВАЗ, от 2108 до 2114-2115, практически одинаковое.А что касается конструкции ГРМ, то она полностью идентична. Единственное, что может отличаться — это шкив коленвала:

• на старых моделях он узкий (как будет показано в этой статье)
• на новых — широкий, соответственно ремень генератора тоже широкий

Итак, если вы решили заменить ремень ГРМ на своем автомобиле, следует учитывать, что это необходимо делать в двух случаях:

1. Максимально допустимый пробег составляет 60000 км, как предписано производителем АвтоВАЗ
2. Преждевременный износ, препятствующий использованию ремня

Итак, чтобы сделать этот ремонт своими руками, нам понадобится следующий инструмент:

• Ключи накидные или рожковые 17 и 19 мм
• Торцовая головка 10 мм
• Рукоятки с храповым механизмом разных размеров
• Отвертка плоская
• Ключ специальный натяжной

Инструкция по замене ремня ГРМ на ВАЗ 2114 + видеообзор работы

Для начала работы в первую очередь необходимо выполнить некоторые условия, а именно: снять ремень генератора, а также выставить метки ГРМ — то есть так, чтобы метки на распредвале совпали с крышкой и на маховике.

Затем можно приступить непосредственно к снятию ремня ГРМ, что наглядно будет показано в видеоролике:

Стоит отметить такой момент, что при замене ремня ГРМ сразу стоит менять сам натяжной ролик, так как именно из-за него в некоторых случаях происходит обрыв. Подшипник может заклинивать, и тогда ремень порвется. Также проверьте, нет ли люфта в работе помпы (водяного насоса), а если он есть, то его необходимо обязательно заменить.

Если сломается помпа, то со временем можно заметить такой дефект, как поедание боковой части ремня. Это связано с тем, что шкив водяного насоса перемещается из стороны в сторону, тем самым отводя ремень от прямого движения … Именно по этой причине происходит повреждение.

При установке особое внимание следует уделять натяжению ремня. Если он слишком шаткий, это может привести к прыжку нескольких зубов, что недопустимо. В противном случае при натяжении ремня ГРМ наоборот происходит его преждевременный износ, и возникает большая нагрузка на весь механизм в целом, включая помпу и натяжной ролик.

Цена нового комплекта ГРМ может составить около 1500 рублей за оригинальные комплектующие GATES. Именно расходные материалы этого производителя чаще всего устанавливаются на автомобили ВАЗ 2114-2115 с завода, поэтому они имеют практически лучшее качество среди конкурентов. Аналоги можно купить по более низкой цене, от 400 рублей за ремень и от 500 рублей за ролик.

Мы покажем вам, как заменить ремень ГРМ, помпу своими руками, как правильно выставить метки в двигателе автомобилей ВАЗ 2115 ВАЗ 2114 ВАЗ 2113.Первым делом откручиваем защитный кожух двигателя ключом на 10. Откручиваем и снимаем натяжной ролик (используйте ключ на 17):

Выкручиваем и снимаем шестерню распредвала (поз.17):

Не потеряйте ключ при этом. Защита откручивается ключом на 10 и 8:

Поднимаем машину на домкрате, снимаем колесо, подкрылки и откручиваем шкив на 19 головкой, для этих целей можно использовать стартер, типа в нашем видео.Далее снимаем натяжение ремня генератора и снимаем ремень:

Вытаскиваем и выбрасываем старые ремни. Теперь можно делать помпу, для этого откручиваем три болта (поз.10), лучше всего использовать головку, особенно если имеете дело с третьим болтом:

Снимите старый насос и наденьте новый. один. Прокладка и точки контакта смазывались герметиком. Устанавливаем новый ремень ГРМ, на видео это подробно показано, включая расстановку меток.

Видео замены ремня ГРМ и помпы в ВАЗ 2114 2113 2115:

Резервное видео замены ремня ГРМ, помпы, маркировка в ВАЗ 2115 ВАЗ 2114 ВАЗ 2113:

Как поменять ремень ГРМ на ВАЗ 2114 самостоятельно

Когда у водителей возникает вопрос, почему проскальзывает ремень ГРМ, они обращаются в сервисный центр или читают отзывы автомобилистов. Проблему можно решить, заменив ремень своими руками. Как производится замена ремня ГРМ на ВАЗ 2114 8 клапанов:, подробная инструкция по установке и регулировке содержится в статье.

Для чего нужен ремень ГРМ?

Ремень ГРМ соединяет коленчатый вал с распределительным валом и синхронизирует их работу. Он заставляет распределительный вал ГРМ вращаться, обеспечивая тем самым выполнение его функций. Кроме того, через этот ременной привод приводятся и другие компоненты двигателя.

Деталь представляет собой изделие из резины с зубчатой ​​внутренней поверхностью, что обеспечивает синхронизацию и исключает проскальзывание.

Внешний вид резинового изделия

Ремень меняем сами (на 8-ми клапанной модели)

Замена ремня ГРМ ВАЗ 2114 строго регламентирована в инструкции по эксплуатации автомобиля.Эту деталь рекомендуется менять через 30-45 км. Но нельзя руководствоваться только рекомендациями, со временем, не пробежав положенный км. он соскальзывает с шестерен, ест, лопается и может лопнуть.

Для автомобиля с установленным на нем 8-клапанным 1,5-литровым двигателем натяжка ремня не будет иметь серьезных последствий: машина просто остановится и не заведется. А в двигателе объемом 1,3 литра могут выйти из строя клапаны, что приведет к поломке всего мотора. Если на ВАЗ2114 установлена ​​форсунка, то при проскальзывании, съедании или обрыве ремня на приборной панели будет отображаться: «Ошибка датчика фар».Решить вопрос через сколько км. замените эту деталь после визуального осмотра и замените ее, если она в плохом состоянии. Какой ремешок лучше выбрать, написано в мануале на ВАЗ 2114.

Необходимые инструменты

Для самостоятельного изготовления необходимо подготовить новые детали и инструменты:

• набор ключей;
• новый топливный ремень;
• новый ролик натяжителя.

Расходные материалы для новой установки

Этапы работы

Последовательность замены своими руками состоит из следующих этапов:

1. Автомобиль необходимо поставить на ручной тормоз.
2. Установите 4-ю или 5-ю передачу.
3. После откручивания трех болтов снимаем крышку, защищающую привод распредвала.
4. Далее необходимо ослабить ремень привода генератора и снять его с коленчатого вала вместе со шкивом, оставив болт, который его удерживает.
5. Теперь автомобиль должен переключиться на нейтраль.
6. Следующий шаг — разобраться с этикетками. Для этого проворачиваем коленвал по часовой стрелке, соблюдая метки и маховик. Вал следует крутить до тех пор, пока отметка не станет параллельна среднему делению шкалы.
7. Убедившись, что метка на шкиве находится напротив метки на защитном кожухе, нужно немного ослабить фиксирующую гайку на натяжном ролике. При необходимости замените натяжной ролик.
8. С помощью ролика необходимо ослабить натяжение ремня, чтобы снять его.
9. Далее необходимо установить новое изделие на зубчатый шкив коленчатого вала.
10. Затем нужно натянуть ведущую ветвь изделия на шкив распределительного вала, чтобы он не провисал.
11. После этого провернуть коленвал на 1,5-2 оборота и выставить метки. Если отметки не совпадают, ремень следует снять и повторить процедуру установки еще раз.
12. После выставления меток нужно открутить болт на коленвале и поставить шкив генератора на место, закрепив его болтом.
13. Поворачивая натяжной ролик против часовой стрелки, отрегулируйте натяжение ремня газораспределительного механизма и наденьте ремень генератора.

Гайка для ослабления и затяжки

После выполнения всех работ нужно запустить двигатель и по звуку определить необходимость регулировки натяжения ремня.

Почему стоит менять ремень ГРМ своими руками: сэкономьте время и деньги, вы будете знать, что делать, если он поскользнулся или съел.

Замена ремня ГРМ на ВАЗ 2114 проводится в один этап; для проведения работ практически не требуется специальных инструментов или подъемника.

Инструменты для замены ремня на Лада Калина

В первую очередь нужно запастись инструментом, наличие которого не является обязательным, но сделает операцию намного быстрее и проще.

• Трещотка. Вместо этого вы можете использовать обычную рукоятку, но тогда вам обязательно придется искать 12-гранную головку для 13. Если ее нет, то вам придется как-то выбраться, об этом позже;
• Ключ рожковый или накидный на 10 шт .;
• Торцевой ключ на 19 с длинным удлинителем, около метра. Конечно, либо кривошип, либо храповик;
• Устройство фиксации натяжного ролика. Можно купить, можно сделать, выглядит как ключ под гайку на болгарке, только расстояние между «рожками» меньше;
• Ключ рожковый на 17;
• Ключ 8, несмотря ни на что.

Замена ремня ГРМ на Лада 2114: описание процедуры

Итак, приступим. Сначала откручиваем крышку заливной горловины, снимаем пластиковую защиту, закручиваем пробку на место. Снимите бачок омывателя лобового стекла после снятия с него насосов. Он просто будет мешать.

Теперь откручиваем правый угол брызговика двигателя, который находится под ним. Это нужно для того, чтобы можно было открутить шкив коленвала. Лучше делать это, повернув колеса вправо до упора.

Из моторного отсека ключом на 10 открутите три болта крепления крышки ремня ГРМ. Один болт с торца, второй сверху салона, третий чуть ниже второго, его достаточно легко найти наощупь.

Снимаем крышку, видим ремень ГРМ. Теперь помещаем помощника в салон, включаем пятую передачу, а он держит педаль тормоза нажатой. проще всего зафиксировать коленчатый вал от проворачивания при откручивании. Конечно же откручиваем болт крепления шкива коленвала.Делается это из-под крыла правого колеса, если защита ранее откручивалась, то ее будет видно. Иногда нужно открутить подкрылок.

После отвинчивания шкива важно защитить коленчатый и распределительный валы от проворачивания, чтобы избежать установки меток времени. Затем откручиваем натяжной ролик ключом на 17, в этот момент также лучше держать педаль тормоза нажатой.

Важно! Необходимо проверить натяжной ролик на предмет люфта и скрипов.У него колоссальная нагрузка, поэтому при вращении не должно быть шума.

Теперь надеваем новый ремень, фиксируем натяжной ролик устройством, затем затягиваем гайку. После затяжки ремень должен изгибаться на 90 градусов. Это все.

Видео замены ремня ГРМ ВАЗ 2114:

Обрыв ремня ГРМ по пути может причинить много неудобств. На ВАЗ-2115 эта поломка может привести к загибу клапанов, что грозит более дорогим ремонтом. Также неприятная ситуация может возникнуть при поломке в дороге.Ниже мы разберемся с причинами этой неисправности и дадим инструкции, как ее устранить.

Причины выхода из строя ремня ГРМ

Причин этой поломки на ВАЗ-2115 несколько:

• естественный износ;
• загрязнение;
• масло и посторонние предметы;
• выход из строя помпы;
• изменение положения натяжного ролика;
• заклинило распредвал или коленчатый вал.

Роль ремня ГРМ, установленного на форсунке автомобиля ВАЗ-2115, заключается в своевременном открытии клапанов двигателя.Он синхронизирует зубчатый шкив с коленчатым валом. Поэтому важно вовремя менять его, когда он изношен, чтобы не было проблем с двигателем.

Как определить, когда пора менять ремень ГРМ

Разумнее всего будет установить новую запчасть на ВАЗ-2115 до обрыва ремня. О том, что нужна срочная замена, могут свидетельствовать следующие признаки:

• гул и посторонний шум при работе силового агрегата;
• пробег на одном ремне более 60 тысяч километров;
• попадает масло в ГРМ.

При наличии ремня лучше потратиться на новую запчасть и заменить ее несколько раз, чем потом оплачивать капитальный ремонт двигателя. Производители часто уверяют, что один ремень на ВАЗ-2115 может проехать до 100 тысяч километров, на самом деле лучше менять каждые 60 или чуть раньше.

Регулярно проверяйте натяжение ремня, если он проседает или неравномерно распределяет нагрузку, то этот компонент, возможно, вскоре потребуется заменить. Помните, что в этой части хронометража нет такой вещи, как самонастройка во время работы.Его неравномерное натяжение неминуемо приведет к поломке. Замена этой части газораспределительного механизма должна производиться сразу после первого случая ее затяжки.

Обязательно следите за аккумулятором и системой зажигания вашего ВАЗ-2115, так как запуск двигателя «с толкателя» отрицательно сказывается на состоянии ремня ГРМ. Дело в том, что при таком типе запуска валы начинают двигаться с сильным рывком, что растягивает ремень и приводит к снижению срока его службы.

Как происходит замена

Перед заменой необходимо приобрести новую качественную запчасть и комплект автомобильных головок и ключей. Цена на качественный ремень ГРМ колеблется в районе тысячи рублей. За такие деньги можно приобрести комплектующие, произведенные в Германии, США или России.

Самые дешевые комплектующие для восьмиклапанного двигателя ВАЗ-2115 в настоящее время поставляются из Китая, но их качество оставляет желать лучшего. Автолюбители все чаще отдают предпочтение немецким запчастям от BOSCH, Finwhale и ContiTech.Американский бренд Gates неплох по качественным характеристикам. Не покупайте дешевые детали, так как они быстро выходят из строя. В этом случае замена вам понадобится очень часто.

После того, как у вас есть все для работы, можете переходить к ним, следуя инструкции:

1. Используя гаечный ключ или гаечный ключ, открутите три болта, которые крепят крышку, чтобы предотвратить попадание смазки и грязи на ремень.
2. Обязательно снимите отрицательную клемму с аккумуляторной батареи — это необходимо для обесточивания частей автомобиля.Прежде чем приступить к дальнейшим работам по замене, установите поршни первого и четвертого цилиндров в верхнюю мертвую точку.
3. Ослабляйте синхронизирующий ролик, пока он не начнет вращаться. Для этого стоит ключом на 13 немного открутить болт, который его прижимает. Осторожно поверните ролик.
4. После этой процедуры ремень ослабнет и его можно будет легко снять с распределительного вала.
5. Чтобы получить доступ к газораспределителю снизу, необходимо демонтировать правое переднее колесо.
6. Гаечным ключом отверните болт, которым крепится шкив генератора. Сделать это не так-то просто, так как этот шкив постоянно крутится. Хитрость в том, что с левой стороны картера сцепления есть специальная черная заглушка, которую нужно снять. Вставьте лопатку или отвертку в получившееся отверстие так, чтобы она попала между зубцами маховика. Тогда открутить болт от шкива не составит труда.
7. Если шкив генератора ослаблен, ремень можно легко снять.Потом его заменяют.

После снятия изношенной части привода газораспределителя необходимо установить новую в обратной последовательности:

• первая растяжка на шкиве коленчатого вала;
Затем
• установите через все ролики на верхний (распредвал) вал.

Важно! После снятия изношенного ремня не вращайте валы. Изменение положения шкивов приводит к необходимости регулировки фаз газораспределительного механизма.

На ролике есть два небольших отверстия для регулировки натяжения ремня механизма GR.В них вставляется специальный ключ (можно заменить дрелью или саморезами) для поворота ролика.
