Как отрегулировать клапана ваз 2114 8 клапанов

Регулировочные шайбы клапанов

Зазоры клапанов подбираются при помощи регулировочных шайб. Шайбы имеют различные размеры чаще всего встречаются с шагом 0,05 мм. Требуется подобрать шайбу необходимого размера.

Шайба устанавливается между цилиндрической стороной кулачка и толкателем.

Зазоры клапанов

Впускные клапана имют зазор 0,2 плюс минус 0,05мм

Выпускные клапана имеют зазор 0,35 мм плюс минус 0,05

Допускается погрешность 0,05 мм. Но ее лучше применять в сторону увеличения зазора. Так как для работы двигателя лучше, если клапана немного прослаблены, чем зажаты. Потому что если зазор на клапане начнет уменьшаться. По причине выработки на клапане и седле. То клапан перестанет закрываться. Это приведет к прорыву горящих газов из камеры сгорании. В результате чего прогорит клапан или седло с головкой блока.

Симптомы неотрегулированных клапанов ВАЗ 2114

Признаки нерегулируемой арматуры на ВАЗ 2114

Чтобы понять, что клапаны нужно регулировать, необходимо знать основные признаки неисправности в ГРМ. Симптомы неотрегулированных клапанов ВАЗ 2114 обычно следующие:

• Вызов вовремя. Если при запуске холодного двигателя вы слышите отчетливый металлический стук в районе ГБЦ, который исчезает после прогрева — это явный признак слишком больших зазоров. Если сжатие в одном или нескольких цилиндрах слишком низкое (менее 10 атм), это также может быть признаком поломки пружины толкателя, выдувания клапана или седла клапана. В этом случае регулировка клапанов 2114 ничего не даст: необходимо отремонтировать ГБЦ.
• Двигатель трясет. Неравномерная работа двигателя, его сотрясения, периодические «выпадения» цилиндра и перегрев могут свидетельствовать о засорении клапана (его люфт слишком мал или «отсутствует» вовсе). Сжатый клапан можно отличить от серьезной поломки по компрессии: если она дойдет до 6-10 атмосфер — велика вероятность, что поможет регулировка, если меньше — нужно разобрать двигатель.
• Он стреляет выдохом. Выстрелы в выхлопной трубе, особенно при резком отводе газа, иногда говорят о заклинивании клапана, который не может нормально закрыться. Имейте в виду, что характерные симптомы аномальных зазоров могут быть вызваны некачественным топливом с HF ниже 92. Таким образом, вы можете сначала попробовать заменить заправочную станцию ​​и заправиться с помощью 95. Если симптомы исчезли, вы можете продолжить движение, не регулируя сроки. Если заправка бензином хорошего качества не помогла, измерьте тепловые зазоры и отрегулируйте их. Как узнать, что у вас болтается или заклинивает клапан, что делать после диагностики — смотрите в статье ниже.

Проверка зазоров клапанов

После того как кулачок выставлен под регулировку клапана. Замеряется зазор. Для этого желательно иметь щупы трех размеров.

Впускные клапана

• Необходимо промерить сначала щупом 0,15 мм. Он лолжен проходить свободно.
• Щуп размером 0,2мм должен проходить с небольшим усилием
• И щуп 0,25 мм не должен просунуться между кулачком и регулировочной шайбой.

Выпускные клапана

Зазоры выпускных клапанов измеряются щупами большего размера

• 0,3 мм проходит свободно
• 0,35мм с небольшим усилием
• 0,4 мм не проходит через зазор.

В этом случае зазоры клапанов считаются допустимыми.

В каких случаях зазор требует увеличения или уменьшения

На примере впускных клапанов. Определяется следующее:

• Щуп размером 0,15 мм не проходит между кулачком и регулировочной шайбой. Следовательно требуется установка шайбы меньшей толщины.
• Щуп размером 0,25 мм свободно вставляется в зазор. Значит потребуется шайба бльшей толщины

Аналогично и для выпускных клапанов. Только с другими размерами щупов.

Как подобрать нужный размер регулировочной шайбы.

Регулировочные шайбы имеют различные размеры. Их можно приобрести в магазине запасных частей в зависимости от необходимого размера. Чтобы не запутаться в размерах необходимо примерить зазоры всех клапанов и аккуратно записать. Можно в виде таблицы, на которой номер клапана соответствует его существующему зазору.

Если зазор увеличен или недостаточен снимается регулировочная шайба. на обратной стороне указан ее размер. Но так как шайба находилась в работе. Она подверглась износу. И её фактический размер может не соответствовать тому что на ней написано. Поэтому толщину шайбы необходимо промерить микрометром до сотых миллиметра.

Зная существующий тепловой зазор и толщину снятой шайбы. Подбирается шайба с другим размером, чтобы получился требуемый зазор для впускных и выпускных клапанов.

Например:

• На впускном клапане при замере зазор оказался равным 0,10 мм. Снятая шайба имеет размер 3,75 мм. Так как существующий зазор 0,10 мм меньше требуемого его необходимо увеличить до 0,20 мм. Соответственно следует установить шайбу на 0,1 мм тоньше чем стояла. Размер этой шайбы составит 3,65 мм
• Если существующий зазор больше допустимого например 0,30 мм а размер шайбы проверен и составляет 3,70мм то чтобы установить правильный зазор на впускном клапане в 0,20 мм необходимо подобрать шайбу с размером больше существующей на 0,10мм.Толщина ремонтной шайбы должна быть 3,80 мм

Конечно идеально точно размеры шайб подобрать не получится. Например реально тепловые зазоры составят не круглую величину как в примере 0,1 мм а скажем 0,12 мм. Подобрать ремонтную шайбу так чтобы увеличить зазор точно на 0,08 мм не получится. Поэтому зазор необходимо выставлять немного больше рекомендуемого. Ничего страшного если зазор составит 0,22мм. Главное чтобы он не был меньше. 0,18 мм уже не желательно. Как уже было сказано выше.

Для чего нужна регулировка клапанов?

Можно составить длинный список того, что влияет на регулировку клапанов ВАЗ 2114, но основными пунктами этого списка являются:

• Равномерность работы двигателя;
• срок службы компонентов ГРМ;
• потребление топлива;
• пропульсивная установка и впрыск топлива в двигателе внутреннего сгорания.

Даже если не учитывать, что ненастроенные зазоры снижают ресурс двигателя (а этоНа 90 градусов, повернув их вперед так, чтобы следующий надрез, который вы сделали ранее, находился на 2-3 надреза перед лоскутом шипа. Измерьте зазоры на втором (впускном) и пятом (выпускном) клапанах.

Как заменить регулировочные шайбы

Меняются шайбы при помощи специального приспособления.

Оно представляет собой вал на который посажена лопатка. Вал устанавливается на шпильки. Лопатка свободно движется по валу. Подводится под каждый клапан. Лопатка упирается в шайбу и выжимает толкатель.

Для того чтобы зафиксировать толкатель в выжатом положении и освободить лопатку. Применяется специальная планка в виде топорика.

Она устанавливается между распредвалом и краем толкателя. Таким образом чтобы не задеть регулировочную шайбу.

Перед нажатием на толкатель его необходимо развернуть. Должен быть виден вырез на краю толкателя. С его помощью вынимается шайба.

Толкатель выжат и зафиксирован. Вынимается регулировочная шайба. И устанавливается другая с новым размером. Регулировка клапанов на автомобиле Ваз 2114 вызывает неудобства. Потому что приходится подбирать шайбы нужного размера. Приобретать на бор шайб для регулировки клапанов на одном автомобиле смысла нет. Но это оправдывается тем что интервал регулировки клапанов с применением регулировочных шайб значительно выше . Если бы клапана регулировались винтом. Из за большой площади соприкосновения кулачка и регулировочной шайбы

Как отрегулировать клапана на ВАЗ 2110-ВАЗ 2112?

Примечание! Сразу насчёт всех двигателей скажем которые устанавливались на автомобили десятого семейства, во-первых на всех них (Неважно карбюратор или инжектор это) клапана регулируются идентично, только всё различие будет в снятии крышки ГБЦ, как ранее уже сказали тепловой зазор у клапанов регулируется только на 8 клапанных автомобилей, поэтому если у вас 16 клапанный то вообще можете забыть об этом и никогда не думать, да ещё кой что, прокладку крышки ГБЦ не забудьте в автомагазине приобрести вы вить крышку снимать будете, а при снятии эта прокладка обязательно меняется новой, если есть возможность то ещё и хорошим герметиком запаситесь он будет очень кстати!

Ещё кой что, проверяется зазор у клапанов только при плюсовой температуре, а именно при «+20 °С», поэтому если работу зимой проводите, то либо в отапливаемом гараже всё делайте, либо же автомобиль хорошенько прогревайте и в перчатках, быстро снимайте крышку ГБЦ и проверяйте (Двигатель остынет немного на тот момент) на тёплом двигателе зазор у клапанов и по необходимости делайте расчёты и меняйте регулировочные шайбы (Это уже не торопясь можно делать, главное зазор замерить пока на улице тепло или же пока двигатель тёплый)!

1) Приступаем к регулировки, в начале тряпочкой или же ещё чем ни будь очистите крышку Головки Блока Цилиндра от грязи, убедитесь что после её снятия в клапанный механизм не попадёт грязь и другого рода не нужные предметы (Камушки например), следом отсоедините от крышки ГБЦ все шланги (Не бойтесь их отсоединять, это шланги вентиляции картерных газов и после их отсоединения, не какая жидкость из них не польётся) который к ней подсоединены, а всего подсоединяется к ней два шланга на карбюраторных автомобиля (Патрубки было бы правильнее их назвать), один из патрубков идёт от корпуса воздушного фильтра, а другой с противоположной стороны крышки подсоединяется, вы их сразу же найдёте если двигатель перед глазами будет у вас, а крепятся они за счёт хомутов, данные хомуты отвёрткой чуть-чуть ослабить нужно будет и после чего отсоединить шланги, что касаемо инжекторных машин, то на них практически ничего и не отличается, такие же два патрубка и точно так же расположены в тех же местах, что и патрубки карбюраторного автомобиля для наглядности мы оба этих патрубка стрелками на фото ниже указали.

2) Как только шланги отсоединены, идём далее и перебираемся к другим вещам которые могут препятствовать к снятию крышки ГБЦ, на карбюраторных автомобилях это корпус воздушного фильтра к примеру и он обязательно подлежит снятию (Как снять корпус, читайте в статье: «Замена корпуса воздухофильтра на ВАЗ»), на инжекторах это кронштейн который тросик газа удерживает (Этот кронштейн показан на фото красной стрелкой, а крепится он либо на трёх, либо на двух гайках, всё от двигателя зависит, для наглядности обе гайки крепления кронштейна на фото указаны синими стрелками, вы эти гайки отверните и кронштейн вместе с тросом в сторонку отложите и если будет нужно, то и трос газа снимите, как это сделать читайте в статье: «Замена тросика газа на инжекторном автомобиле»).

3) И в завершение снятие крышки, отверните две крайне боковые колпачковые гайки воротком с накидной головкой или же чем то наподобие него и можете снимать крышку с двигателя автомобиля, если же у вас карбюраторный автомобиль, то ещё и центральную гайку как на фото ниже показано отверните гайку и снимите кронштейн тросика газа и пусть он на тросе повиснет (Если трос не будет давать снять головку блока, то вы его от карбюратора отсоедините, как это сделать, читайте в статье: «Регулировка троса на карбюраторных автомобилях»), как только операция будет проделана, те же самые две боковые колпачковые гайки выверните и снимите крышку с карбюраторного автомобиля.

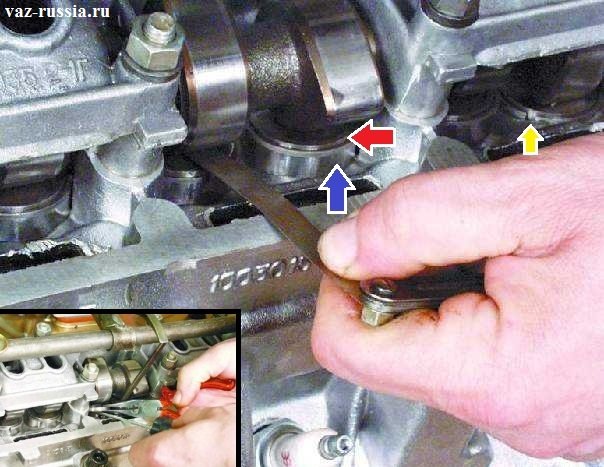

4) Теперь когда крышка снята, возле толкателей (Указаны стрелками на маленьком фото) удалите масло чтобы было приятней работать и чтобы щупы не загрязнялись, как только масло вокруг них будет удалено, снимите боковую крышку которая ремень ГРМ закрывает (Она на основном фото стрелкой указана), крепится она на двух болтах в боковой части и один по центру её крепит, вы все эти болты выкрутите и после чего снимите её с автомобиля.

5) Затем провернуть коленвал будет нужно до того момента, пока метка на шкиве распредвала (Указана красной стрелкой) не совпадёт с меткой (Усиком) который расположен на задней крышки ремня ГРМ, а чтобы сделать так чтобы метки совпали, проворачивать коленчатый вал скорее всего придётся, делается это несколькими способами но мы расскажем только лишь об самых лёгких из них, в начале обязательно свечи вывернуть не забудьте (Так просто легче будет, о том как вывернуть свечи зажигания, читайте в статье: «Замена свеч на автомобиле»), после чего включайте четвёртую (Прямую) передачу и прокатите автомобиль до того, пока метки не совпадут, если же работа проводиться в гараже и автомобиль прокатить нет возможности (Кстати его прокатывать рывками можно, то есть четвёртую включили, метра два прокатили, включили нейтральную передачу, откатили автомобиль назад и снова четвёртую и так до того, пока метки не совпадут), тогда вывешивайте любое из передних колёс и рукой крутите его, опять же до того, пока метки не совпадут, есть ещё один способ но рассказывать мы вам про него не будем, а то ещё болт крепления шкива коленвала сорвёте, но в принципе можем намекнуть, в общём нейтральную передачу выставить будет нужно и болт крепления шкива коленвала (Сам шкив указан под цифрой 3, а болт можно в центре на фото увидеть) по часовой стрелки прокрутить будет нужно, до того, пока метки не совпадут, но только не в коем случае за болт крепления шкива распредвала (Этот шкив указан цифрой 1 на маленьком фото) не прокручивайте, а то некоторые люди так делают.

6) Как только всё проделали, ещё немного шкив коленвала (Примерно на 40-50° крутаните по часовой стрелки), в этом положении кулачки у распредвала повернутся от толкателей и можете приступать к проверки зазоров, для этого щуп вставьте между толкателем и кулачком распредвала у первого, второго, третьего и пятого клапана и зазоры проверьте, которые должны составлять «0.2+0.05 мм» для впускных клапанов и «0.35+0.05 мм» для выпускных, если зазор будет не соответствовать на каком то из клапанов, то в таком случае выньте регулировочную шайбу и замените её на новую, вынимается она следующим образом, в начале сам толкатель утапливается вниз (Во внутрь, он кстати синей стрелкой указан), утапливать толкатель проще всего отвёрткой или же специальным приспособлением которого у вас скорее всего нет, мы на отвёртке остановимся, кстати перед тем как его утапливать, разверните рукой его таким образом чтобы он пазом к вам лицом стоял (В нём есть два паза, через которые очень удобно регулировочную шайбу доставать подцепив пинцетом или чем то подобным, паз для наглядности указан жёлтой стрелкой), после чего отвёрткой утопите толкатель во внутрь и пинцетом через этот паз подцепите регулировочную шайбу (Указана красной стрелкой) как это на маленьком фото показано и можете подбирать новую.

Примечание! Отсчёт клапанов нужно начинать от шкива распределительного вала, то есть от него в начале идёт первый клапан, затем второй и т.д., чтобы вы не путались, мы ниже разместили фото на котором отчётливо указали номер клапанов, сразу подметим, из этих клапанов впускными являются клапан под номером «2, 3, 6 и 7», соответственно клапана под номерами «1, 4, 5 и 8» являются выпускными, смотрите не ошибитесь когда регулировку производить будете!

7) Что касается подбора толщины регулировочной шайбы, которая этот самый тепловой зазор и регулирует, сперва на той шайбе которую вы вынули запишите или запомните цифры которые на ней нанесены (Это её толщина, но если шайба была установлено не правильно или если клапана долго не регулировались, то эта надпись стёрлась и в этом случае либо к помощи штангенциркуля нужно будет прибегнуть, либо к помощи микрометра, мы рекомендуем микрометром воспользоваться так как он точнее определит толщину этой шайбы, поэтому измерьте её и точно так же запишите или запомните, выглядеть запись должна наподобие вот таких цифр «3. 75 мм»), теперь исходя из этих цифр и определяйте толщину новой шайбы, а рассчитывается она по определённой формуле: «Н = В + А – С», в которой буква H выступает толщина новой регулировочный шайбы, буква B толщина старой вынутой шайбы, буква A измерительный зазор который у вас получился когда вы проверяли зазор щупом между толкателем и кулачком распредвала, он кстати в миллиметрах рассчитывается, ну и буква C это номинальный зазор, как мы уже указали номинальный зазор должен быть для впускных клапанов «0.2+0.05 мм», для выпускных «0.35+0.05 мм», ну только добиться номинального зазора прямо около «0.35 мм» для выпускного к примеру мы вам не рекомендуем, берите всегда среднее значение, к примеру «0.40 мм» то есть вы сделаете зазор таким образом чтобы он у вас был немного, а не впритирку всё стояло к примеру чисто под «0.35 мм» и кстати, когда вы получите число округляйте его, например у вас вышло что новая шайба должна быть «3,81 мм», округляйте его до «3.80 мм», если «3.84 мм», то округляйте его «до 3. 85 мм», просто новых регулировочных шайб толщиной «3.81 мм», «3.84 мм» не бывает.

Ну и всё на этом, все шайбы на свои места в обратном порядке снятию устанавливаются, после установке новых шайб проверьте зазор клапанов, если он неправильный, то значит либо шайба не той толщины попалась, либо же вы чего то напутали, потом на один оборот (360°) поверните коленчатый вал и отрегулируйте зазоры четвертого, шестого, седьмого и восьмого клапанов в таком же порядке и в конечном итоге залейте моторное масло которое используется в вашем автомобиле в верхнюю часть ГБЦ (Это откуда вы его тряпкой в начале вытирали, чтобы удобно работать было) и установите всё на свои места, при этом смените прокладку у крышки ГБЦ и если у вас герметик есть, то на эту прокладку ещё и нанесите его и кстати при установке новых регулировочных шайб, надписью вниз их устанавливайте чтобы кулачки распредвала её не стёрли за очень короткое время.

Дополнительный видео-ролик: Увидеть наглядно процесс регулировки тепловых зазоров клапанов, можно в ролике который размещён ниже:

Примечание! Ещё одно поучительное видео посмотрите ниже, оно тоже вам даст дополнительную информацию и если вы соберётесь в ближайшее время регулировать клапана, то проблем мы надеемся у вас не возникнет!

Регулировка зазоров в механизме привода клапанов Ваз 2114, Ваз 2115, Ваз 2113

Автолюбителю

Этапы разборки и сборки головки лада 2113, ремонт головки цилиндров. Привод клапанов лада 2114, замена деталей головки цилиндров лада 2115. Устройство головки цилиндров ваз 2113, ваз 2115, ваз 2114. Эксплуатация систем двигателя автомобиля лада 2115. Устранение неисправностей в системах лада 2114: выхлопа, охлаждения, питания, смазки. Рекомендации по ремонту: головки цилиндров лада 2113, поршневой группы, блока цилиндров. Механизм привода клапанов: 1 – головка цилиндров; 2 – клапан; 3 – толкатель; 4 – корпус подшипников распределительного вала; 5 – распределительный вал; 6 – регулировочная шайба; 7 – маслоотражательный колпачок; А — зазор между кулачком и регулировочной шайбой При холодном двигателе зазор между шайбами и кулачками распредвала для впускных клапанов составляет 0,2 плюс минус 0,05 миллиметров, для выпускных клапанов ваз 2114 должен быть 0,35 плюс минус 0,05миллиметров. Зазор можно отрегулировать с помощью толщины регулировочных шайб. Регулировочные шайбы производятся толщины 3-4,5 миллиметра, при интервале 0,05 миллиметра, маркировка регулировочной шайбы обозначается на одной из ее поверхностей. Этапы регулировки зазоров: – Снимите крышку клапанов и защиту ремня ГРМ ваз 2113, 2114, 2115, лада самара 2. – Снимите свечи зажигания и протрите моторное масло из верхней части головки цилиндров. – На поверхности распредвала не должно быть сколов и трещин. – На крышку головки цилиндров лада самара 2 следует установить шпильки крепления. Проверка установочных меток на шкиве распредвала и задней крышке ремня газораспределительного механизма – Проверните коленвал до совпадения установочных меток на шкиве и задней крышке ремня газораспределительного механизма, а затем необходимо довернуть его от 40 до 50 градусов (что эквивалентно 2,5–3 зубьям на шкиве распредвала), так чтобы в первом цилиндре была фаза сгорания. ВАЖНО Проворачивать коленвал необходимо по часовой стрелке. Коленвал можно захватить за болт шкива привода генератора. Также коленвал можно провернуть за шкив распредвала при помощи специального ключа. При этом коленвал запрещается проворачивать за шкив распредвала, так как этом может привести к повреждению болта. – Необходимо проверить специальными щупами зазоры у первого и третьего кулачков распредвала ваз 2115. Для того чтобы заменить регулировочную шайбу необходимо утопить толкатели клапанов: 1 – спец приспособление; 2 – толкатель. После того как толкатели были утоплены необходимо их зафиксировать и заменить регулировочную шайбу: 1 – фиксатор; 2 – регулировочная шайба. – При замене регулировочный шайбы, необходимо утопить толкатель, затем его зафиксировать. – При помощи специального приспособления снимите регулировочную шайбу и измерьте ее толщину – Толщина шайбы определяется по формуле: Н = В + (А — С) где А является замеренным зазором в миллиметрах где В толщина шайбы в миллиметрах где С номинальное значение зазора в миллиметрах где Н значение толщины новой шайбы в миллиметрах – Установив регулировочную шайбу, необходимо убрать фиксатор и проверить зазор, при правильно отрегулированном зазоре щуп, толщина которого может быть от 0,2 до 0,35 миллиметра должен входить с небольшим защемлением. – Следует строго соблюдать последовательность регулировки зазоров, последовательно повернув распредвал на 90 градусов, регулируются зазоры у всех клапанов лада самара 2. Угол поворота коленчатого вала от положения совмещенных меток, град Кулачки* выпускной впускной 40-50 1 3 220-230 5 2 400-410 8 6 580-510 4 7 Номера кулачков идут по порядку от шкива распредвала. – После завершения регулировки зазоров, необходимо залить моторное масло в верхнюю часть головки, установить крышку клапанов ваз 2113 и и крышку ремня газораспределительного механизма ваз 2114. Устройство головки цилиндров Регулировка зазора в приводе клапанов Снятие и установка головки Разборка и сборка головки цилиндров Проверка головки цилиндров Разборка и сборка Блок цилиндров Шатунно-поршневая группа Коленчатый вал и маховик Головка цилиндров Распределительный вал Система смазки Система охлаждения Система питания ВАЗ / 2113, 2114, 2115 / ремонт / двигатель / головка цилиндров / Регулировка зазора в приводе клапанов

Регулировка клапанов ВАЗ 2114 — АвтоТачки

Содержание

• Выставляем зазор на ВАЗ 2114
• Необходимые инструменты
• Процесс регулировки
• Сегодня заказ клапанов на любые автомобили ВАЗ 2112, кроме электромобилей
  6
36

36 те, имеет двигатель внутреннего сгорания с газораспределительным механизмом.

От корректной работы этой системы зависят многие параметры. А к ним относятся расход топлива, приемистость двигателя, экологические показатели и другие не менее важные показатели. Нормальная работа газораспределительного механизма обеспечивается правильной регулировкой зазоров между клапаном и его толкателем.

При слишком большом зазоре кулачок распредвала сильно ударит по упорной пластине, и все это приведет к серьезному повреждению узлов и механизмов двигателя. Также клапан не будет открываться полностью, когда это необходимо, тем самым блокируя движение выхлопа или воздушно-топливной смеси, но в зависимости от типа клапана. Впускной – отвечает за подачу топлива, выпускной – за выхлопные газы, направляемые в выпускной коллектор.

Принцип работы клапанного механизма

Наоборот, если клапан туго зажат, механических повреждений деталей двигателя будет меньше, чем при слишком большом зазоре. А вот работа самого двигателя будет гораздо хуже. Именно для правильной работы двигателя необходимо тщательно регулировать клапана на автомобилях ВАЗ. Эта процедура проводится несколькими способами. Первый заключается в том, что толкатель перемещается под воздействием гайки на штоке. Второй – подбор прокладок нужной толщины. Третий — автоматический, регулируемый давлением моторного масла на гидрокомпенсаторы.

Выставляем зазор на ВАЗ 2114

В нашем случае на автомобиле ВАЗ 2114 данная процедура проводится вторым способом, с помощью прокладок и специального инструмента.

В первую очередь нужно понимать, что правильную регулировку на ВАЗ 2114 можно проводить только при температуре окружающего воздуха 20 градусов Цельсия, когда металл находится в состоянии покоя и не подвержен тепловому расширению как на горячем двигателе .


Во-вторых, для каждого конкретного автомобиля есть таблица размеров зазоров при поднятых кулачках распредвалов.

Для четырнадцатой модели используются следующие размеры:

• Для впускных клапанов: 0,2 мм с погрешностью считывания 0,05 мм;
• Для выпускных клапанов: 0,35 мм с погрешностью считывания 0,05 мм.

Перед регулировкой охладите моторный отсек, можно использовать обычный вентилятор. После этого снимаем клапанную крышку, патрубки, стопорные хомуты, боковой защитный кожух ремня ГРМ. Открутив гайку, которая держит трос педали акселератора, осторожно отсоединяем его. Снимите сборку корпуса воздушного фильтра для облегчения работы. Перед демонтажем обязательно подложите под колеса клинья и включите нейтральную передачу. Стояночный тормоз также должен быть активирован.

Необходимые инструменты

Инструменты, необходимые для работы:

1. 1. Торцевые и рожковые ключи;
2. 2. Приспособление для опускания клапанных тарелок — стоит чуть больше ста рублей;
3. 3. Набор специализированных щупов для измерения зазоров в механизме;
4. 4. Микрометр для определения толщины прокладки;
5. 5. Шайбы регулировочные: Толщина от 3 до 4,5 мм. На рынок они поставляются с шагом 0,05 мм. То есть можно найти шайбы размером 3,05мм, 3,1мм и так далее до 4,5мм. (Диск стоит около двадцати рублей).

Процесс регулировки

Проверить совпадение меток на шестернях ГРМ и на крышке ГБЦ ВАЗ 2115. На шкиве коленчатого вала и крышке масляного насоса должны совпасть одинаковые метки. Далее выкручиваем свечи зажигания, чтобы сбросить давление в блоке цилиндров.

Под клапанную крышку при сборке подложить в канавки новую прокладку, обработанную герметиком.

Порядок клапанов ВАЗ 2114

При регулировке обратите внимание какой клапан впускной а какой выпускной, порядок следующий:

5 — выпуск и 2 — ввод; 8 — выход и 6 — вход; 4 — выход, 7 — вход.

Двигаясь от шкива распредвала, измеряем зазоры между толкателем и распредвалом. В местах, где зазор нормальный, все остается без изменений. В том месте, где щуп соответствующего размера легко вставляется в паз, прижимаем пластину приспособлением для опускания толкателя, и вставляем флажок для фиксации толкателя. Затем с помощью специального пинцета вынимаем регулировочную шайбу и смотрим на ее метку. При необходимости измерьте толщину микрометром. Далее подбираем шайбу потолще, ставим на место и предварительно проверяем зазор нужным щупом.

Зазоры клапанов

Если не подходит, то берем более тонкую трубку, и так пока не подойдет трубка. Из разницы между номинальным размером и размером щупа, который подходит легко, вычисляем нужную толщину прутка. Повторяем процедуру до тех пор, пока зонд не начнет вводиться с легким защемлением.

Если ни один из зондов не подходит, клапан перетянут! По предыдущей операции снимаем регулировочную шайбу и меняем на меньшую.

Главная » Блог » Ремонт автомобилей » Регулировка клапанов ВАЗ 2114

особенности работы / Paulturner-Mitchell.com

На автомобилях ВАЗ-2114 регулировка клапанов необходима для ремонта головки блока и двигателя. При большом пробеге могут стираться металлические поверхности кулачков и шайб, что приведет к изменению тепловых зазоров. На «четырнадцатом» отсутствуют гидрокомпенсаторы, автоматически поддерживающие максимально приемлемые клиренсы. Поэтому необходимо иногда проводить диагностику и регулировку газораспределительного механизма. Вы можете сделать это самостоятельно, но вам понадобится несколько прокладок.

Основная информация о механизме ГРМ

После регулировки клапанов форсунка ВАЗ-2114 будет работать в штатном режиме, впрыск топлива будет своевременным. Точно так же настраивается система газораспределения на всех автомобилях ВАЗ с передним приводом. Тепловой зазор во впускных клапанах устанавливается равным 0,2 мм, а в выпускных — 0,35. Допустимое отклонение от этих значений не более 0,05 мм. Если установить зазор 0,2 мм, то щуп толщиной 0,25 мм не следует вставлять между кулачком и шайбой.

А вот щуп 0,15 мм должен проходить без сопротивления. Аналогично делаете с выпускными клапанами. В продаже можно встретить шайбы с размерами в пределах 2,0..5,1 мм, шаг между соседними 0,05 мм. Можно найти комплекты – наборы шайб с разными размерами (обычно от 3 до 4,5 мм). А можно заказывать по одной, но перед этим нужно измерить все зазоры и рассчитать размер новых шайб.

Когда регулировать

Цена регулировки клапанов на ВАЗ-2114 зависит от мастеров, обычно составляет около 700-1000 рублей. При наличии необходимых размеров шайб это занимает немного времени. Зазоры различаются из-за повышенного трения в механизме газораспределения. В результате снижается мощность двигателя, так как меняются фазы газораспределения. Расход топлива значительно увеличивается, запуск двигателя иногда невозможен.

В некоторых случаях возможно, что мотор будет работать нормально и без проблем, пока не прогреется. Но как только прогревается до 90 градусов и выше, начинаются проблемы — глохнет двигатель, падает тяга. Возникает ощущение, что перекрыли доступ воздуха или бензина в топливную систему. Клапана ВАЗ-2114 1,6 регулируются каждые 60 тыс. км по карте ТО.

Инструменты для ремонта

Первым делом нужно измерить зазор на остывшем двигателе со старыми шайбами. Затем по формуле посчитаем, какой должна быть толщина новых прокладок. Затем необходимо приобрести новые элементы с расчетной толщиной. Для работы вам понадобится следующий набор инструментов:

1. Ключи рожковые.
2. Ключ для закручивания свечей.
3. Щупы (лучше вентилятор).
4. Приспособление для продавливания клапанов (регулировку можно производить и без него, достаточно иметь в наличии хорошую плоскую отвертку).
5. Шайбы регулировочные (могут быть комплектом разных размеров).
6. Прокладка под крышку.
7. Тряпки.

Стоимость комплекта не менее 2000 рублей, поэтому купить поштучно будет дешевле. Одна шайба стоит 30-35 рублей. Для регулировки может понадобиться максимум 8 штук, то есть не более 300 рублей. А стоимость регулировки клапанов на ВАЗ-2114 на СТО в 2-3 раза больше. Думаете, стоит немного переплатить и доверить работу профессионалам?

Подготовительные работы

Для подготовки к работе потребуется выполнить ряд действий:

1. Установить автомобиль на ровной площадке.
2. Дать двигателю остыть до 20 градусов. Если вам нужно сделать это быстро, для обдува можно использовать бытовой вентилятор.
3. Снимите боковую пластиковую крышку, закрывающую распределительный механизм. Для этого используйте ключ на 10 — открутите три болта крепления.
4. Снимите верхнюю металлическую крышку с головки блока.
5. Протрите поверхности от излишков моторного масла.
6. Осмотреть на наличие задиров, следов износа и других дефектов распределительный вал, кулачки, шкив.
7. Чтобы легче было прокручивать коленвал, выкручиваем все свечи.

Проверка зазоров

Прежде чем приступить к регулировке клапанов на ВАЗ-2114, необходимо проверить зазоры. Для проверки зазоров в газораспределительном механизме потребуются:

1. Совместите метку на шкиве распредвала с выступом на крышке ГБЦ. Таким образом, вы устанавливаете первый цилиндр в верхнюю мертвую точку.
2. Для вращения коленвала можно использовать ключ на 19. А можно сделать проще — поднять правую сторону, включить пятую передачу и провернуть колесо.
3. Для удобства перед меткой, которая уже есть на шкиве, сделайте еще мелом или маркером. Главное, чтобы это было хорошо видно.
4. В этом положении измерьте зазоры, считая от шкива распределительного вала, на 1 (выпускном) и 3 (впускном) клапанах. Для этого в первый зазор установите щуп 0,35. Он должен войти, едва касаясь металлических поверхностей. Сил прикладывать для этого не надо.
5. После того, как нужно проверить второй и пятый клапаны — повернуть шкив распредвала на 180 градусов.
6. Проверните распределительный вал еще на 180 градусов и проверьте зазоры в 6-м и 8-м клапанах.
7. Последним проверяются 4 и 7 — для этого провернуть распредвал еще на пол-оборота.

Подбор новых шайб

Чтобы установить правильный зазор, необходимо будет провести некоторые расчеты. Для расчета размера новой стиральной машины вам понадобится микрофон.
