Автор Сергей Жигулин На чтение 3 мин. Опубликовано
В ходе эксплуатации автомобиля его узлы и агрегаты подвергаются загрязнению. Накопившаяся пыль и грязь препятствует правильному функционированию важнейших деталей систем автомобиля, что в свою очередь сказывается на продуктивности авто.

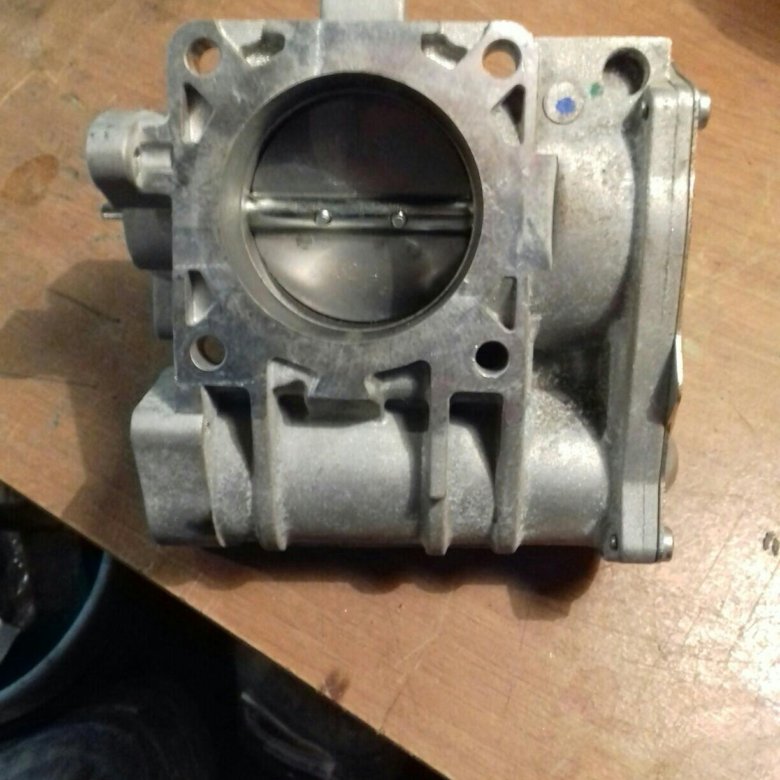

Электронная дроссельная заслонка на ВАЗ-2114 является, по мнению специалистов, одной из наиболее загрязняемых механизмов в автомобиле. Поэтому ДЗ необходимо уделять пристальное внимание и периодически обслуживать. В противном случае водитель ощутит превышение уровня потребления бензина транспортным средством, нестабильность работы двигателя и еще множество различных неприятностей.
Содержание
- Что такое дроссельная заслонка и где она находится?
- Симптомы неисправности ДЗ
- Инструкция по демонтажу механизма
- Чистка дроссельной заслонки ВАЗ-2114
- Полезное видео
Что такое дроссельная заслонка и где она находится?
Основное предназначение заслонки – подача оптимального количества воздуха в цилиндры для осуществления процесса сгорания топлива. Если этот механизм исправлен, двигатель будет стабильно работать и выдавать номинальную мощность, при любых отклонениях возникает нестабильность работы силового агрегата и других систем.
В системе автомобиля ВАЗ-2114 этот механизм находится между воздушным фильтром и впускным коллектором. Обслуживание и замена заслонки осложнена тем, что просто так подобраться к ней не возможно. Необходимо производить демонтаж всего механизма, после чего произвести его разборку.
В конструкцию ДЗ входят следующие элементы:
- датчик положения ДЗ;
- патрубок отвода ОЖ;
- патрубок подвода ОЖ;
- РХХ;
- трубка системы вентиляции и улавливания паров.
Электронная дроссельная заслонка ВАЗ-2114 работает по следующему принципу: открытие заслонки происходит в соответствии с нажатием педали акселератора. В тоже время блок принимает сигналы от различных датчиков систем, на основании которых открывает или закрывает ДЗ для достижения двигателем необходимого уровня мощности. Тем самым происходит регулировка подачи оптимального количества воздуха в цилиндры и количества впрыскиваемого топлива.
Симптомы неисправности ДЗ
Дроссельный механизм быстро загрязняется по той причине, что располагается в месте прямого контакта с продуктами горения. Плюс ко всему в ходе эксплуатации авто происходит естественное загрязнение ДЗ различными включениями, попадающих через мембрану фильтра. Пыль и грязь уменьшают подвижность заслонки, уменьшается зазор теплового зазора, в свою очередь падает пропускная способность канала.
Понять, что дроссельная заслонка нуждается в чистке можно по следующим признакам:
- Во время морозов завести двигатель ВАЗ-2114 весьма проблематично, а при запуске мотора не слышно запаха выхлопных газов. В закрытом помещении зачастую слышится резкий запах бензина.
- В связи с нехваткой топливоздушной смеси цилиндрам мотора при запуске силового агрегата происходит вибрация, а при небольшой скорости движения наблюдаются рывки транспортного средства.
- При отпускании педали газа и при переходе с высоких оборотов на малые не наблюдается плавность.
Если стали проявляться подобные симптомы неисправности, то вполне вероятно, что дроссельный механизм достиг своего критического загрязнения и требует скорейшей чистки.
Инструкция по демонтажу механизма
Замена дроссельной заслонки на ВАЗ-2114 не требует наличия особых профессиональных навыков, поэтому всю работу провести сможет даже начинающий водитель. Для осуществления работы необходимо вооружиться всем необходимым инвентарем: торцевой ключ на 13, отвертки, чистящее средство.
Порядок действий при снятии ДЗ следующий:
- Снимается пластмассовая накладка с верхней части мотора, открепляются шланги, обеспечивающие вентиляцию.
- Также желательно убедиться в том, что остатки смазывающего вещества находятся в воздушном патрубке, это будет свидетельством того, что механизм действительно нуждается в срочной чистке.
- После чего необходимо снять крышку, которая накрывает расширительный бачок для уменьшения давления в системе, снять хомуты с креплениями и отсоединить все подводящие шланги.
Заключительным этапом в процессе снятия дроссельной заслонки будет снятие шланга, за счет которого происходит вентиляция топливного бака, отсоединение тросика и освобождение двух болтов. Когда механизм демонтирован, на основании визуального осмотра можно делать заключение об его уровне загрязнения. Затем приступать к полной или частичной чистке дроссельной заслонки.
Чистка дроссельной заслонки ВАЗ-2114
От степени загрязнения устройства зависит и способ чистки. При небольшом скоплении пыли и грязи можно обойтись поверхностной чисткой. Для этого лучше всего использовать любое чистящее средство, например, спирт или растворитель, также понадобится щетка. Отверстие дроссельной заслонки забрызгивается спиртом, после очищается щеткой и сверху желательно пройтись бытовой тряпкой.
Стоит тщательно очищать как наружные, так и внутренние компоненты механизма. Однако стоит заметить, что при таком способе удалить полностью все скопления продуктов сгорания топливно-воздушной смеси не получится. При сильном загрязнении стоит прибегнуть к полному удалению налёта.
Для этого достаточно проделать следующую работу:
- Вооружиться дополнительными подручными средствами в виде крестовой отвертки, торцевым ключом, палочками для чистки в труднодоступных местах.
- Отверстия заслонки необходимо не только промывать и очищать чистящим средством, но желательно и продувать.
- Демонтировать и прочистить вспомогательные датчики, отсоединить датчик холостого хода.
- Поверхность каждого механизма протереть спиртом и собрать в обратной последовательности.
Дроссельная заслонка ВАЗ-2114 с электронной педалью является одним из важнейших узлов в системе питания автомобиля. При полной ее чистке необходимо тщательно обработать все комплектующие.
Чистка дроссельной заслонки ВАЗ 2110, 2114 – описание процесса + Видео » АвтоНоватор
Чистка дроссельной заслонки ВАЗ 2110 и ВАЗ 2114 в соответствии с рекомендациями профессионалов должна выполняться через каждый 50–60 тысяч километров пробега транспортного средства.
Симптомы загрязнения дроссельной заслонки
Небольшие по размерам частички пыли, смесь масла и воздуха, проходящие через воздушный фильтр, в процессе эксплуатации автомобиля накапливаются на внутренних поверхностях его механизмов. Максимальное загрязнение при этом отмечается в тех местах, в которых присутствуют мощные воздушные завихрения. К таковым в первую очередь относят зону, расположенную за дроссельной заслонкой.
С течением времени наблюдается снижение диаметра пропускного канала в ней, что становится причиной нестабильного функционирования всего дроссельного узла.
О немедленной чистке и тщательной промывке рассматриваемой нами заслонки стоит задуматься при появлении следующих признаков:
- При минусовых температурах воздуха движок запускается крайне неохотно, его необходимо крутить стартером.
- При отпуске педали газа водитель замечает некачественный переход на малые обороты. Нередко движок глохнет.
- На низких оборотах коленвала отмечается «дергание» двигателя автомобиля.
Демонтаж дроссельной заслонки
Сразу же скажем, что процесс чистки дроссельной заслонки на ВАЗ 2110 и на других моделях ВАЗ выполняется исключительно на остывшем моторе, что позволяет автомобилисту, взявшемуся за ремонтные работы, избежать всевозможных неприятностей, в частности ожогов.
Для операции вам понадобится такой инструмент:
- комплект отверток;
- ключ (торцевой) на «13».
Также следует приобрести состав для промывки дроссельных заслонок (под ним обычно понимают специальную жидкость для очистки карбюратора автомобиля, хотя можно взять и другой очищающий препарат).
После того, как весь инструментарий подготовлен, можно приступать к демонтажным работам, которые выполняются по следующей схеме:
- Снимается декоративная (сделана из пластика) крышка мотора.
- С целью уменьшения давления в охлаждающей системе выкручивается пробка расширительного бачка.
- При помощи отверток ослабляются хомуты.
- Демонтируется шланг вентиляции (принудительной) патрубка, по которому подается воздух.
- Хомуты ослабляются (опять же отвертками), что дает возможность отсоединить шланги, предназначенные для подогрева интересующего нас узла.
- Демонтируется шланг устройства вентиляции емкости для бензина.
Чистка дроссельной заслонки ВАЗ 2110 и ВАЗ 2114
Удаление всех видов загрязнений с дроссельного узла осуществляется при помощи очистительного состава, который мы с вами заготовили заранее. При этом следует тщательно очистить заслонку, обращая повышенное внимание на все ее каналы. Особое значение в данном случае имеет качественная промывка калиброванного канала, который чаще всего оказывается серьезно закоксованным.
Затем необходимо демонтировать регулятор холостого хода (он держится на двух болтиках) и также промыть его. Если же шток данного элемента имеет критическую выработку (это видно на глаз) либо серьезный люфт, рекомендуется произвести его замену. Аналогично нужно оценить и состояние прокладки узла. В тех случаях, когда на ней видны явные дефекты, желательно установить новую деталь.
- Автор: Леонид
- Распечатать
Оцените статью:
(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!
Adblock
detector
Чистка дроссельной заслонки на ВАЗ-2114: подробная инструкция
Чистка дроссельной заслонки на ВАЗ-2114 производиться в случае обнаружения неисправностей. Загрязнение характеризуется нестабильными оборотами холостого хода (обороты двигателя иногда плавают в больших диапазонах), повышенным расходом топлива, неправильным соотношением рабочей смеси.
С помощью дроссельного узла, установленного непосредственно перед впускным коллектором, регулируют количество воздуха, подаваемого в рампу для образования смеси. Он делает это с помощью демпфера, приводимого в движение тросом привода от педали акселератора. Такую же конструкцию системы можно встретить в новых моделях ВАЗ – «Десятке», «Приоре», «Девятке», «Гранте».
При необходимости почистить демпфер
На корпусе с внутренней и внешней сторон оседает пыль, грязь, копоть из картера. Загрязнение участка, а вместе с ним и появление типичных признаков неисправности. Чрезвычайно важно чистить дроссельную заслонку на ВАЗ-2114 с электронной педалью, так как привод намного слабее тросика. И даже небольшое количество грязи может стать причиной нарушения нормальной работы системы. Признаки, по которым можно определить, какая услуга требуется:
- Рывки при движении на малой скорости (педаль акселератора не двигается).
- Частота вращения коленчатого вала слишком высока или изменяется в большом диапазоне.
- Нестабильная работа двигателя.
- Двигатель глохнет сразу после запуска.
Аналогичные характеристики наблюдаются при неисправностях датчиков коленчатого вала, положения дроссельной заслонки, контроля холостого хода. Поэтому желательно перед проведением чистки сделать диагностику хотя бы простого сканера на выявление возможных повреждений.
Рекомендуем
Как работает задняя втулка переднего рычага и сколько она служит?
Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…
Расход масла в двигателе. Шесть причин
Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее распространенные причины, которые приводят к расходу масла в двигателе…
Как устроена выхлопная система?
Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, данная система состоит из семи…
Внешняя чистка
Для чистки дроссельной заслонки на ВАЗ-2114 без снятия всего узла. Преимущество одно – сделает работу очень быстро, а вот внутреннюю часть так почистить не получится. В конце концов, могут остаться загрязненные каналы в дросселирующем узле, и это не изменит ситуацию – все симптомы продолжают вас беспокоить. Внешние загрязнения очищаются без труда. Для работы лучше всего использовать специальный спрей для чистки карбюраторов. Но учтите, что он очень агрессивен, поэтому желательно работать в защите — респираторе и перчатках. Не проливайте жидкость на пластиковые элементы – они разъедутся.
Порядок чистки следующий:
- Снять гофру с дроссельного узла.
- Тщательно обрызгайте все поверхности дроссельной заслонки.
- Подождите некоторое время, чтобы жидкость уничтожила максимальное количество грязи.
- Очистите старой зубной щеткой всю поверхность дроссельной заслонки. Для максимальной эффективности откройте клапан вручную.
- Еще раз распылите спрей и протрите тряпкой все поверхности.
- Установите гофру на место и запустите двигатель.
Способ простой, но избавиться от серьезного загрязнения вряд ли поможет. Поэтому лучше всего полностью разобрать всю сборку и промыть.
Снятие дроссельного узла для промывки
Чистка дроссельной заслонки на ВАЗ-2114 с Е-газом или приводом на тросе почти не отличается. Для демонтажа дроссельного узла вам потребуется:
- Снять гофру с корпуса воздушного фильтра.
- Отсоедините штуцеры, которыми греется дроссельная заслонка.
- Установите заглушки на форсунки.
- Снимите насадку с канистры.
Для тщательной мойки узла вам потребуется:
- Распылитель на карбюратор, проникающая смазка типа WD-40 или ацетон (растворитель 646 баллончик, уайт-спирит). Подойдет все, что горит, даже бензин или дизельное топливо.
- Ватные палочки для очистки лучше старой зубной щеткой.
- Компрессор или хотя бы насос.
После демонтажа корпуса клапана снимите датчик положения и клапан РХХ. Желательно проверить их исправность и при необходимости заменить.
Клапан РХХ или датчик?
Симптомы, описанные выше, могут быть вызваны не наличием грязи, а неисправностью РХХ. Этот исполнительный механизм, следовательно, датчик не является одним из них. Многие водители называют его датчиком холостого хода — это определение в корне неверно. Датчик – прибор, позволяющий измерять определенные величины (обороты, температура, давление и т.д.).
И регулятор холостого хода (РХХ) – шаговый двигатель, открывающий и закрывающий канал, по которому воздух поступает в топливную рампу на холостом ходу. Если приоткрыть дроссельную заслонку, то весь процесс работы РХХ исключается. Поскольку прибор ничего не измеряет, датчиком он быть не может.
Диагностика и чистка РХХ
Обязательно проверьте его состояние – на нем не должно быть грязи. Снимите регулятор и подключите к разъему канала передачи данных провода (зажигание должно быть включено). Шток должен быть полностью втянут и сдвинут на несколько миллиметров. Оцените визуальное состояние устройства – не было ли на нем повреждений. Очень часто причиной нестабильных оборотов является ослабленная или сломанная пружина. В этом случае вам потребуется замена. Чистка дроссельной заслонки на ВАЗ-2114, руки дошли, до сих пор не помешает.
A Измерение мультиметром проводят между 1 и 2 контактами – сопротивление должно быть в пределах 50-80 Ом. Если он немного отличается, не нужно паниковать. Между остальными контактами сопротивления быть не должно. Для очистки устройства необходимо использовать проникающую смазку (спрей для чистки карбюраторов не подойдет, так как плавит пластик). Обязательно обработайте контакты — если они окислятся, напряжение не будет подаваться. Линейкой или штангенциркулем измерьте расстояние от корпуса РХХ до конца иглы – должно быть 23 мм, отклонения не допускаются.
Датчик положения дверцы
Еще один прибор, напрямую влияющий на работу всей системы впрыска. Он дает понять электронному блоку управления угол открытия дроссельной заслонки. Существует два типа датчиков:
- Резистивный, представляющий собой простой потенциометр (переменный резистор, как регулятор громкости).
- Энкодеры – бесконтактные.
Первый тип изменяет сопротивление в зависимости от положения ползунка на активном элементе. Иными словами, он контактный, поэтому трение приносит много «шалостей». Активная часть изнашивается, как правило, в начале хода бегунка. А на холостых обороты будут прыгать — сопротивление меняется в широких пределах.
Со скоростью эти симптомы исчезают. Гораздо лучше работать с бесконтактным устройством. Если вы чистите дроссельную заслонку на ВАЗ-2114 1,6 8 клапанная или 16, обратите внимание на тип датчика. Если он резистивный, его можно повредить или рассыпать в пыль. Чистить и восстанавливать бесполезно, лучше заменить устройство. Чистят только снаружи – внутрь заглядывать не следует.
Заключение
При очистке дроссельного узла обязательно постарайтесь продуть сжатым воздухом все каналы, по которым проходит воздух. Не исключено, что высыпалось мелкое пятнышко, что и стало причиной нестабильной работы мотора. Нельзя обойти вниманием такой прибор, как датчик расхода воздуха. При загрязнении активного элемента сохраняются те же характеристики, что были описаны выше.
БЫТЬ: https://tostpost.com/be/a-tamab-l/38459-chystka-drosel-nay-zaslank-na-vaz-2114-padrabyaznaya-nstrukcyya.html
Германия: https://tostpost.com/de/autos/38047-reinigung-der-drosselklappe-auf-der-vaz-2114-detaillierte-anleitung.html
ES: https://tostpost.com/es/coches/37813-limpieza-de-la-v-lvula-de-mariposa-en-vaz-2114-para-obtener-instruccio. html
КК: https://tostpost.com/kk/avtomobil-der/38856-tazalau-drossel-noy-zaslonki-vaz-2114-egzhey-tegzheyl-n-s-auly.html
PL: https://tostpost.com/pl/samochody/40456-czyszczenie-przepustnicy-na-vaz-2114-szczeg-owa-instrukcja.html
PT: https://tostpost.com/pt/carros/40103-a-limpeza-da-borboleta-do-acelerador-a-vaz-2114-instru-es-detalhadas.html
ТР: https://tostpost.com/tr/arabalar/35322-ayakkab-gaz-vaz-2114-ayr-nt-l-talimat.html
Великобритания: https://tostpost.com/uk/avtomob-l/39254-chistka-drosel-no-zasl-nki-na-vaz-2114-dokladna-nstrukc-ya.html
диагностика и замена своими руками
Что такое датчик холостого хода ВАЗ 2114, для чего он нужен и какие неисправности встречаются чаще всего, должен знать каждый автовладелец этой марки. Современный автомобиль представляет собой набор из множества датчиков, которые измеряют различные параметры – положение коленчатого вала, скорость, рамповое давление и т. д. Все сигналы поступают в блок управления микроконтроллером и обрабатываются. По встроенному алгоритму контроллер решает, что делать: включить топливный насос или выключить его, подать питание на форсунки, регулятор холостого хода или остановить промывку.
Что делает РХХ в системе?
Правильное название этого устройства не датчик, а контроллер. Ведь по определению датчик — это измерительный прибор, преобразующий физическую величину в электрический сигнал. Но при замене датчика холостого хода видно, что он ничего не измеряет. Это обычный шаговый двигатель. Он приводит в движение маленькую иглу, закрывающую или открывающую подачу воздуха.
Допустим, вы включили зажигание. В этот момент на обмотку РХХ подается напряжение. Шаговый двигатель начинает вращаться, шток достигает конечного положения и возвращается в исходное состояние. Это начальная, предпусковая, калибровка — она всегда делается сразу после включения зажигания. При пуске двигателя шток регулятора полностью выдвинут, воздушный канал закрыт. Через перепускной канал проходит минимально необходимое количество воздуха. При открытии дроссельной заслонки подача воздуха намного больше, датчик холостого хода ВАЗ 2114 исключен из цепи подачи воздуха.
Блок управления автомобилем
Вы замечали, как зимой работает непрогретый инжекторный двигатель? Постоянно поддерживается определенная частота вращения коленчатого вала двигателя. Это связано только с регулятором холостого хода. Он открывает и закрывает перепускной канал, тем самым регулируя качество топливной смеси. Аналогично рычагу «подсоса» в карбюраторных двигателях. В процессе эксплуатации автомобиля могут появляться следующие ошибки, виновником которых является RXX:
- 0507 — чрезмерно высокая частота вращения коленчатого вала на ХХ.
- 0506 — чрезмерно низкая частота вращения коленчатого вала на ХХ.
- 0505 — обрыв RXH.
При этом при переключении оборотов двигатель может заглохнуть. Снижает частоту вращения коленчатого вала при включении дополнительного оборудования — явный признак выхода из строя регулятора.
Замена РХХ своими руками
Для замены нужно знать, где находится датчик холостого хода на автомобиле ВАЗ 2114. И найти его можно в районе дроссельной заслонки: именно сюда устанавливается этот прибор. Для замены вам понадобится один инструмент – крестовая отвертка. Выкрутите два болта, которыми корпус RXX крепится к узлу дроссельной заслонки. Аккуратно снимите его и отсоедините вилку. Перед установкой нового регулятора желательно убедиться, что старый пришел в негодность. Также полезно будет прочистить каналы, для этого приобретите специальный спрей. Датчик холостого хода ВАЗ 2114 устанавливается в обратном порядке.
Диагностика поломок
Чтобы убедиться, что регулятор холостого хода не подлежит восстановлению, необходимо провести пару процедур. Сначала мультиметром проверьте сопротивление обмоток. Если будет обрыв, это сразу станет понятно. Во-вторых, снимите регулятор и подключите к нему штекер. Аккуратно придерживайте шток пальцем, но не нажимайте на него.
