проверка генератора мультиметром без снятия

Как правило, если исправный стартер не крутит двигатель, новая или обслуженная АКБ быстро разряжается, тогда причиной волне может быть генератор автомобиля. Если коротко, генератор является устройством, которое вырабатывает электричество во время работы ДВС, заряжает АКБ, питает бортовую сеть автомобиля и т.д.

При возникновении признаков неисправностей генератора, необходимо убедиться, что проблемным элементом является именно данное устройство, а не аккумулятор. Далее мы рассмотрим признаки неполадок, как проверить генератор на машине, а также доступные способы, при помощи которых осуществляется проверка генератора своими руками.

Читайте в этой статье

Для чего нужна проверка генератора

Начнем с того, что  генераторы на разных автомобилях не сильно отличаются друг от друга в плане конструкции. Это значит, что рассмотренные ниже способы проверки подойдут как для отечественных авто, так и для иномарок.

Итак, если на панели приборов начинает моргать значок аккумулятора или красный символ аккумулятора горит постоянно,  это не всегда означает, что проблемы возникли именно с АКБ. Другими словами, точно не определив причину, заменой аккумулятора проблему удается решить не всегда.

Более того, больше половины случаев, когда горит значок аккумулятора на панели приборов, связаны с генератором. С учетом того, что проверить генератор не снимая с машины можно достаточно быстро и просто, рекомендуется выполнять такую проверку при возникновении признаков неполадок.

Другими словами, если неисправен генератор автомобиля, даже новая АКБ через небольшой промежуток времени будет полностью разряжена. Обратите внимание, кроме неудобств, связанных с неожиданно разряженной АКБ, глубокий разряд батареи также крайне негативно сказывается на ее дальнейшей работоспособности. Получается, проверять генератор нужно в обязательном порядке.

Причины неисправностей генератора автомобиля

Генератор  на машине является относительно простым устройством. В двух словах, это простой электродвигатель, задачей которого является генерация тока. В основе лежит ротор, который вращается, неподвижный статор, щеточный узел, а также реле-регулятор генератора.

В списке основных проблем генератора модно выделить:

  • Заклинивание подшипников. Если в генераторе заклинило подшипники, это говорит о том, что устройство достаточно изношено и сильно загрязнено. Со временем грязь попадает на подшипники, их начинает подклинивать или полностью заклинивает.
  • Если генератор полностью заклинил, проблему определить достаточно просто (генератор не крутится). Часто результатом становится обрыв ремня генератора или его постоянное проскальзывание. Однако подклинивания без снятия генератора диагностировать сложнее (генератор вращается, однако тока недостаточно).

    Выгорание обмотки статора или ротора. Как правило, часто сгорает обмотка на статоре или роторе (чаще на статоре). Обычно это происходит в результате агрессивного воздействия дорожной соли, попадающей на генератор, влаги и грязи. Обмотку попросту разъедает, происходит замыкание и т.п. Естественно, генератор перестанет вырабатывать электричество.

  • Неполадки щеток (щеточный узел). В устройстве генератора используются графитовые щетки. Обычно эти щетки представляют собой стержни, имеют квадратную форму. Указанные щетки перемещаются по дорожкам статора и постепенно приходят в негодность. Решение — замена щеток генератора.
  • Неполадки реле регулятора генератора. Фактически, данное реле не позволяет подавать на АКБ заряда больше, чем нужно. Другими словами, реле управляет напряжением и силой тока. Если реле регулятор имеет неисправности, зарядка аккумулятора не идет. Указанное реле при необходимости нужно менять.

Признаки неисправностей генератора

Если генератор автомобиля неисправен или работает со сбоями, это можно заметить по ряду признаков. Основным симптомом, как уже было сказано выше, это загорание или моргание значка в виде аккумулятора на панели приборов.

Еще на генератор обычно указывает постоянный разряд аккумулятора. Если владелец уверен в том, что АКБ исправна и заряжена, автомобиль не имеет других серьезных проблем по электрике, тогда причиной разряда  батареи является то, что генератор не заряжает аккумулятор.

Также на проблемы с зарядкой аккумулятора указывает недостаточно яркое свечение приборов, панель приборов тускнеет, особенно если увеличить нагрузку (включить фары, кондиционер и т.д.). В таком случае становится понятно, что автомобиль берет электричество от АКБ, то есть тока от генератора недостаточно.

Также на проблемы с генератором указывают посторонние звуки, проскальзывание, стуки при вращении или обрыв ремня генератора. Если генератор не имеет возможности нормально вращаться, не стоит ожидать нормального заряда АКБ.

 Как проверить генератор: ВАЗ и автомобили иностранного производства

Убедившись в необходимости диагностики генератора, данное устройство можно проверить, не снимая с машины. Сделать это можно несколькими способами.

  • Первый способ предполагает наличие мультиметра. Другими словами, нужно знать, как прозвонить генератор мультиметром. Чтобы выполнить проверку, сначала на неработающем двигателе замеряется напряжение на клеммах батареи. В норме это 12.5 – 12.7В.

Далее мотор заводят, в салоне отключаются все приборы, дающие нагрузку, после чего замер напряжения делается на работающем двигателе. Норма составляет 13.8 – 14.5 В. Также на многих современных моделях авто нормальным показателем считается 14.8 В. Причина — большое количество штатного электрооборудования.

Рекомендуем также прочитать статью о том, что такое разминусовка двигателя. Из этой статьи вы узнаете, для чего нужна разминусовка двигателя, что это такое, как делается разминусовка мотора , а также какие преимущества обеспечивает данное решение.

Затем в автомобиле после замеров без нагрузки нужно включить оборудование (фары, ПТФ, обогрев зеркал и стекол, подогрев сидений,  магнитолу, кондиционер и т.д.). Напряжение в норме не должно проседать ниже 13.7 – 14 В. Если  просадка явно ниже (например, 13 В), генератор не выдает нужного напряжения и нуждается в диагностике.

  • Второй способ простой и распространенный. Главное, соблюдать осторожность. Сначала следует слегка ослабить ключом на 10 минусовую клемму АКБ, не снимая ее полностью.

Для проверки генератора нужно завести двигатель, после чего дать среднюю нагрузку (включить фары и обогрев стекол). Далее не следует глушить мотор и на работающем двигателе потребуется снять минусовую клемму с аккумулятора, отодвинув ее в сторону.

Если  машина работает ровно, свет фар не тускнеет, приборная панель светится ярко,  это указывает на то, что генератор нормально работает. В случае, когда мотор заглох, это признак того, что генератор неисправен и его необходимо проверить отдельно (со снятием), после чего дефектовать и ремонтировать.

Неисправности реле-регулятора генератора

Отдельно отметим, что проблемы, связанные с реле регулятором выражаются в том, что машина работает от генератора нормально, однако сама АКБ «кипит», быстро разряжается и выходит из строя при работающем генераторе.

Частой проблемой является перезаряд батареи. В этом случае аккумулятор кипит, электролит вытекает под крышками на банках (видны белые потеки). Это значит, что на полностью заряженную АКБ продолжает подаваться заряд от генератора. В этом случае неисправность кроется в реле-регуляторе.

Если же имеет место отсутствие заряда, когда аккумулятор быстро разряжается, в этом случае также причиной часто является реле  регулятор генератора. В подобной ситуации реле попросту не подает заряд на АКБ.

Так или иначе, необходима проверка генератора мультиметром, а также проверяется и реле регулятор. Для этого потребуется присоединить мультиметр к клеммам АКБ и замерить заряд при заведенном моторе. Если ток заряда больше 14.5 – 14.8 В (например, 15 В), тогда это указывает на перезаряд.

В подобной ситуации нужно менять реле-регулятор, так как можно быстро вывести из строя АКБ (произойдет выкипание электролита, осыпание пластин и т.д.). В свою очередь, недозаряд также будет являться причиной того, что АКБ не будет нормально заряжаться. В результате повышаются риски того, что двигатель не получится завести, аккумулятор может «глубоко» разрядиться, значительно сократится срок службы АКБ.



Что в итоге

Как видно, генератор автомобиля может выходить из строя по разным причинам. На это укажут рассмотренные выше признаки. Еще добавим, чтобы точнее определить причину, нужно знать, как проверить генератор мультиметром. В ряде случаев это позволяет быстро исключить сам аккумулятор из списка возможных неисправностей прямо на месте.

Напоследок отметим, что появление стуков и шумов в генераторе во время работы двигателя часто указывает на то, что подшипники скоро выйдут из строя. Обычно заклинивание приводит к тому, что ремень генератора рвется.

Также нужно учитывать, что проскальзывание ремня генератора (ремень генератора пищит, свистит) может отдельно указывать как на необходимость замены ремня (например, ремень растянут или ослабла натяжка), так и на проблемы с генератором (ротор с трудом вращается и т.д.). Появление таких признаков требует  не только замены ремня, но и отдельного внимания в виде углубленной проверки генератора автомобиля.

Читайте также

  • Генератор в машине: что это такое?

    Принцип работы и устройство автомобильного генератора. Составные элементы генератора переменного тока в автомобиле: ротор, статор, обмотки, регулятор.

krutimotor.ru

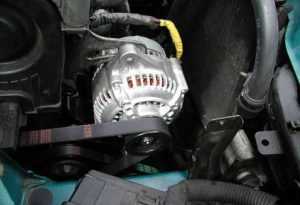

Как проверить генератор на машине не снимая: инструкция

Автомобильный генератор преобразует механическую энергию в электричество. Когда вы поворачиваете ключ в замке зажигания, вы используете энергию аккумулятора для запуска стартера. Как только двигатель заводится, в работу вступает генератор.

Он возвращает аккумулятору израсходованный заряд и даёт энергию всей электронике, включая бортовой компьютер. Генераторы в разных автомобилях могут отличаться внешним видом, но принцип работы и части – одинаковы.

Если аккумуляторная батарея быстро теряет заряд или перезаряжается (кипит), это может быть признаком того, что генератор плохо работает и не может её зарядить.

Прежде чем покупать новую АКБ, нужно проверить заряжается она или нет и понять, как проверить генератор на машине не снимая.

Также на неисправность генератора указывают признаки:

  • При включенном двигателе фары светят тускло или, наоборот, ярче при увеличении оборотов, звуковой сигнал звучит глухо и тихо.
  • Писк, скрежет или свист.

Как проверить генератор на машине не снимая: инструкция

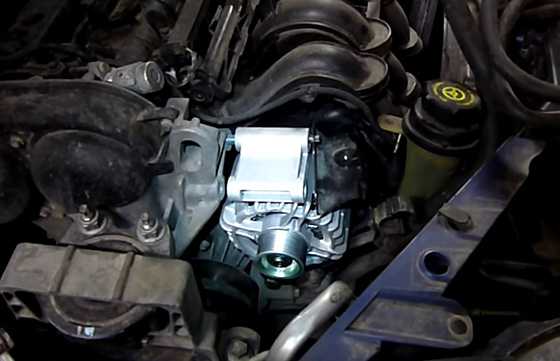

Чтобы проверить работоспособность генератора необходим мультиметр. Это электроизмерительный прибор, который совмещает в себе амперметр, вольтметр и омметр, т.е. измеряет силу тока, напряжение и сопротивление.

Чтобы ответить на вопрос «как проверить генератор на машине не снимая», необходимо понимать, что, собственно, проверяется. Таким образом мы можем проверить только внешнюю целостность и работу реле-регулятора, который подаёт напряжение на АКБ.

Все остальные поломки, не видимые глазу, диагностируются сниманием генератора и отсоединением частей друг от друга.

Тогда мультиметром проверяется сопротивление и сила тока. Измерения напряжения проводятся на клеммах аккумулятора в три этапа.

  1. Выключите зажигание автомобиля и все электрические приборы.

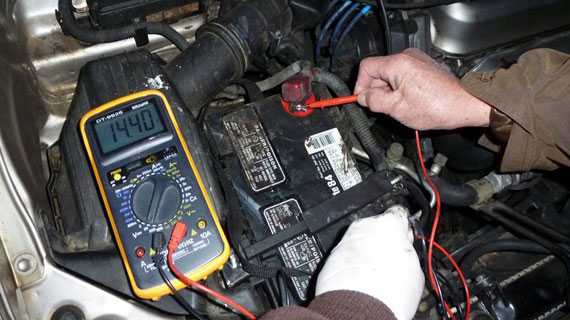

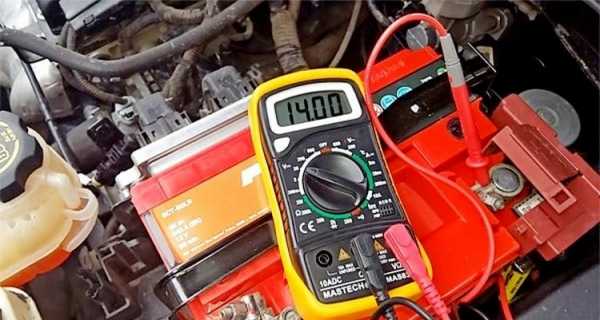

    Выставьте на мультиметре режим измерения постоянного тока, он обозначается аббревиатурой DCV (direct current voltage). Присоедините щупы мультиметра к клеммам аккумулятора.
    Красный провод подключается к плюсу, чёрный – к минусу. Если батарея полностью заряжена, то высветится значение 12,5-12,7 В.
  2. Включите зажигание и отключите все приборы, которые потребляют электричество (фары, обогреватели, магнитолу и т.д.).
    На этом этапе нужно проверить, какое напряжение подаёт генератор аккумулятору. Требуемые значения – 13,8 – 14,8 В (верхнее значение нормально на современных автомобилях иностранного производства).
  3. Включите электроприборы: климат-контроль, противотуманные фары, дальний свет, музыку, обогреватели стёкол.

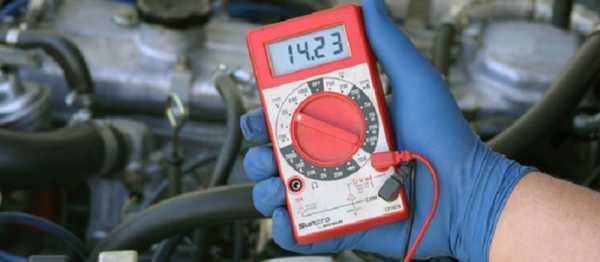

    Напряжение в норме должно быть 14-14,2 В. Если у вас есть партнёр, который будет смотреть показания прибора, нажмите на газ до 2000 оборотов. Напряжение снизится, но не более, чем на 0,5 В, то есть не ниже 13,5.

Если значения отличаются в любую сторону на последнем этапе, то сбой в реле-регуляторе. На втором – в большую сторону – идёт перезаряд, в меньшую – недостаточно тока.

Если на первом, и при этом вы уверены, что ездили достаточно для полного заряда аккумулятора – возможно, срок службы АКБ подходит к концу.

Если показания в пределах нормы, а проблема не решена, то генератор нужно снять с автомобиля и провести диагностику частей: статора, ротора и диодного моста.

Если мультиметра нет, можно воспользоваться более опасным и менее информативным способом.

Этот метод требует осторожности и «знания дела» и называется «дедовским», потому что его использовали на советских автомобилях и учили как проверить генератор на машине неопытных водителей. На современных автомобилях он грозит поломками в бортовом компьютере или всей электрической системы.

Включите зажигание и один электроприбор: магнитолу, обогреватель или фары. При работающем двигателе осторожно ключом подходящего размера открутите минусовую клемму аккумулятора.

Если магнитола замолчала или машина заглохла, генератор неисправен. Если ничего не произошло – работает.

Возможные неполадки в генераторе

В генераторе может выйти из строя любая из его частей. Неисправность бывает механическая и электрическая. Механическая чаще всего вызвана физическим износом деталей.

Как проверить генератор на машине не снимая, мы разобрали, перейдём к причинам, которые могут влиять на работу.

  • Проверьте ремень генератора.
    Он должен быть целый и плотно натянутый. Если на нём появились трещины, то ремень нужно заменить.
    Если он провисает – подтянуть, если порвался, это указывает на заклинивание ротора и разлом втулки. Износ втулки слышен по металлическому звону из работающего генератора.
  • Подшипники.

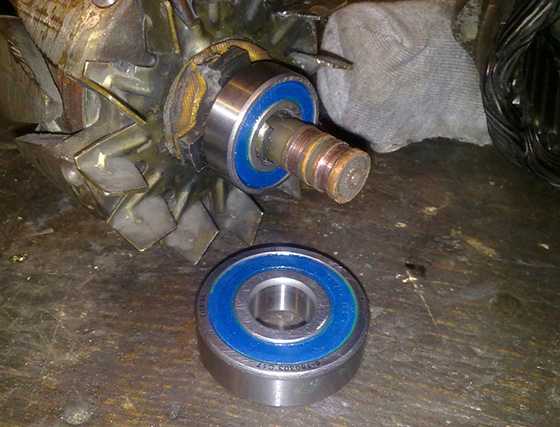

    Главный признак – звук из генератора в виде стука или свиста. Он слышен сильнее при повышении оборотов двигателя.
    Аккумулятор при этом заряжается как обычно, но если подшипники не заменить, наступит момент, когда автомобиль не сдвинется с места.
  • Предохранители.
    Эта деталь может перегореть. Чтобы исправить, сгоревший предохранитель меняют на новый.
  • Проверьте целостность проводов.
  • Подтяните гайку шкива генератора.
  • Загрязнение щёток и щёткодержателя – их очищают и проверяют целостность и соответствие размерам: щётки должны быть одинаковыми.
  • Обмотка на статоре или роторе, щеточный узел, диодный мост проверяются мультиметром, для этого генератор вынимают из автомобиля.
    Замыкание статора сопровождается звуком, напоминающим вой, АКБ при этом разряжена.
    Треск – признак проблем в диодном мосте, который нужен для перевода переменного тока в постоянный.
    На приборной доске с индикаторами будет мигать или гореть лампа разряда аккумулятора.

Распространённые причины – износ деталей от времени и коррозии и воздействие на них влаги, химии, кислот, грязи. На техническом обслуживании, которое проводят каждые 10 000 км пробега, проверяют детали генератора.

Частая причина — износ подшипников и щеточного узла, особенно зимой, когда при сильных нагрузках на двигатель добавляется химия, летящая с дороги и проникающая под капот.

В современных автомобилях детали генератора меняют целиком: если сгорела обмотка, то статор поставят новый, если подшипник – поменяют крышку с подшипниками.

Читайте также:

avtohomenew.ru

Как проверить генератор на машине: не снимая, пользуясь мультиметром

Автомобильный генератор может выйти из строя по следующим причинам:

  • износ втулок ротора катушки возбуждения;
  • неисправность регулятора напряжения;
  • пробой диодов выпрямительного моста;
  • короткое замыкание или обрыв обмоток;
  • неисправность коллекторной зоны.

Большинство из этих неисправностей можно диагностировать, не снимая генератор с машины, поскольку эта работа в некоторых автомобилях требует наличия специнструмента, доступ со стороны днища, сложных слесарных операций.

Диагностирование износа втулок ротора катушки возбуждения

Износ втулок ротора (якоря) катушки возбуждения приводят к увеличению трения скольжения, и как итог, перегреванию генератора, уменьшению коэффициента полезного действия преобразования механической энергии в электрическую, увеличению нагрузки на двигатель автомобиля.

Видео — как проверить зарядку аккумулятора от генератора:

В самом критическом случае возможен разлом втулки и заклинивание ротора. Это может вызвать обрыв ремня генератора, который в свою очередь может привести к серьезным проблемам с двигателем.

Именно поэтому своевременная профилактика генератора начинается с втулок. Иногда вместо них используются подшипники, хотя втулки надежнее.

Износ втулок обычно диагностируют по характерному металлическому звону при работе генератора, увеличению растяжения ремня генератора.

Проще снять ремень и рукой проверить биение шкива генератора, двигая его перпендикулярно оси. Наличие даже небольшого люфта свидетельствует о необходимости замены втулок или подшипников.

Неисправность регулятора напряжения

Регулятор напряжения обеспечивает постоянный уровень напряжения на выводах генератора при различных оборотах двигателя. Если посмотреть на типовую схему генератора, регулятор напряжения управляет током катушки возбуждения.

Генератор представляет собой саморегулирующую систему. Если увеличиваются обороты, напряжение на регуляторе увеличивается, он уменьшает ток, протекающий через катушку возбуждения. Согласно закону индукции уменьшается напряжение на катушках статора, следовательно, и напряжение на выходе генератора.

Видео — как проверить генератор на машине не снимая:

При нормальной работе генератор обеспечивает при работающем двигателе стабильное напряжение на аккумуляторе в пределах от 13,3 до 14,5 Вольт независимо от оборотов двигателя.

Превышение, как и меньший уровень напряжения, говорит о возможной неисправности регулятора, его необходимо проверять.

Конструктивно регулятор может быть выполнен в виде блока со щетками либо без них.

Иногда его называют «таблеткой» или «шоколадкой».

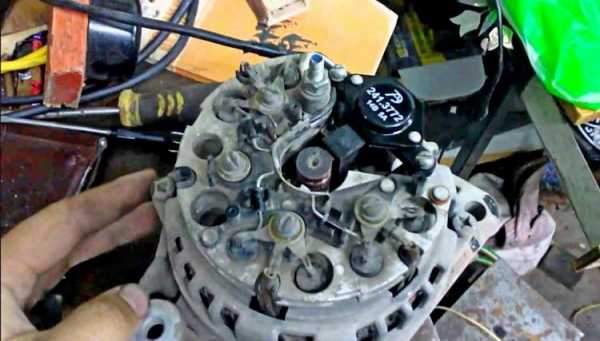

В большинстве случаев его легко демонтировать, не снимая генератор, и проверить в домашних либо гаражных условиях. Типовая схема проверки регулятора напряжения изображена на рисунке.

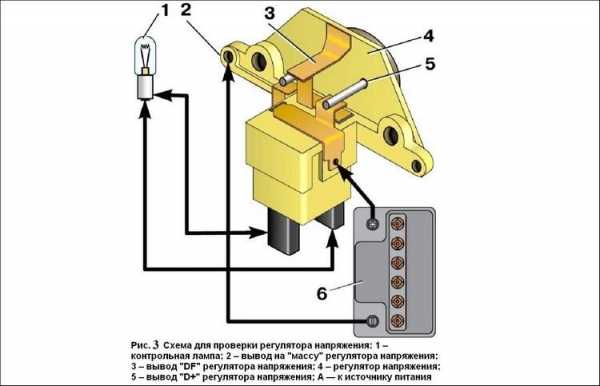

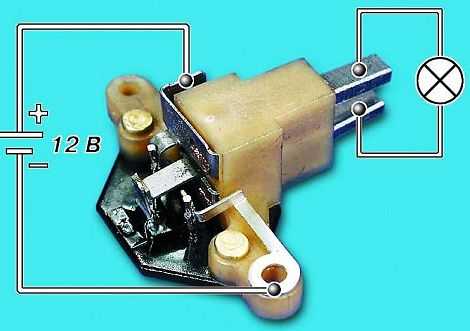

В качестве лампы 6 можно использовать любую салонную лампочку. 1 – аккумулятор, 2 — реле-регулятор, 3 – электронный блок, 5 – клемма для подключения тонкого провода, идущего к  генератору. Если лампа светится, следовательно, регулятор работает. Но если при этом напряжение заряда аккумулятора более 15 Вольт, регулятор напряжения все равно необходимо менять.

Видео — проверка генератора на автомобиле мультиметром:

Также необходимо поменять регулятор, если сильно изношены щетки. Однако, если вы обладаете некоторым опытом ремонта электроинструмента, можно попробовать поменять изношенную щетку (лучше обе щетки сразу).

Практически в половине случаев неисправность генератора обусловлена отказом регулятора напряжения.

Пробой диодов выпрямительного моста

Пожалуй, это самая опасная и трудно устраняемая неисправность. Очень часто она происходит при переполюсовке аккумулятора. Это, когда клеммы аккумулятора подключают в обратной полярности. При этом могут перегореть еще несколько предохранителей и блоков автомобиля.

Видео — проверка генератора в домашних условиях:



Обычно диоды выходят из строя парами, так как пробой одного влечет подачу прямого напряжения на последовательный диод. Когда диод пробивается, его сопротивление становится почти нулевым.

В этом случае генератор начинает перегреваться, увеличивается нагрузка на аккумулятор. Пробой диодного моста может вызвать замыкание электропроводки, возгорание.

Если из области генератора чувствуется запах гари, генератор чрезмерно нагревается, немедленно отключайте все провода, идущие к генератору, особенно толстый провод. Тщательно их изолируйте и следуйте к месту стоянки.

Видео — как проверить диодный мост на генераторе авто:

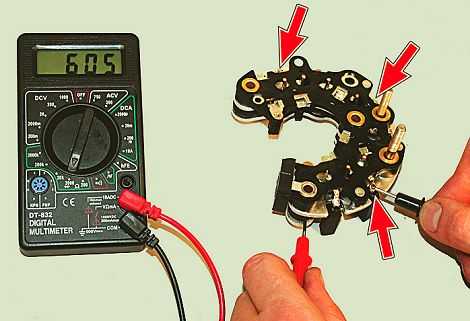

Проверить пробой диодов выпрямительного моста просто. Генератор должен «прозваниваться», как диод. Для этого переключите мультиметр в положение «Диод». Затем отсоедините все клеммы от генератора. Сначала щупы мультиметра включите между клеммой толстого провода и массой автомобиля в одном, затем обратном направлении. В одном направлении должно «звониться» (сопротивление от 200 до 1000 Ом, как у диодов в прямом включении), в обратном нет (сопротивление очень большое, более сотни килоОм).

Конечно, лучше снять генератор, разобрать его, демонтировать диодный мост и прозвонить каждый диод по отдельности.

Иногда диодные мосты генераторов называют «подкова», ясно почему. Кругленькие (6 штук)– это силовые диоды, они обычно перегорают, их менять трудно. При их монтаже используется не пайка, а сварка. На худой конец, неисправную пару из них можно просто выкусить, не меняя. Генератор будет все равно работать, хоть и не на полную мощность. Диоды цилиндрической формы обслуживают регулятор напряжения. Выходят из строя реже, но проверять также надо, как описано выше.

Короткое замыкание или обрыв обмоток

Если обрыв обмотки еще можно как-то обнаружить с помощью мультиметра, и то, разобрав генератор, то короткое замыкание диагностируется плохо, так как сопротивление обмоток мало.

Видео — как проверить работает ли генератор на машине не снимая:

Основной признак неисправности обмоток генератора – изменение цвета лаковой изоляции медных проводников обмотки генератора. При повышенных токах короткого замыкания цвет проводов становится значительно темнее. Это сопровождается запахом гари при эксплуатации генератора.

Можно отдать генератор на перемотку, но стоит это сейчас дорого. Если есть возможность купить аналогичный или с совпадающими посадочными размерами от другого автомобиля, лучше не перематывать.

Изменение цвета обмоток можно обнаружить визуально. В генераторе много технологических отверстий для охлаждения, при хорошем освещении можно исследовать цвет обмоток.

Неисправность коллекторной зоны

Коллектор – это латунные цилиндрические контакты возбуждающей обмотки, по которым движутся щетки

Обычно они изнашиваются неравномерно. Это приводит к искрению в области щеток, перегреву коллектора, еще большему изнашиванию щеток и коллектора.

В процессе обслуживания генераторов коллекторы растачивают и шлифуют. Бесконечно это делать нельзя, поэтому после нескольких ремонтов коллекторы меняют.

Видео — быстрая проверка генератора не устанавливая на авто:

Диагностировать изношенность коллектора можно при разобранном генераторе. Если снять регулятор напряжения со щетками, можно пальцем прощупать область коллектора. Если она «горбатая», следует думать о профилактике.

Обнаружить искрение щеток при заведенном двигателе, а это свидетельство изношенности коллектора, можно ночью, отключив все осветительные приборы.

Генератор – один из наиболее консервативных узлов автомобиля. Его конструкция практически не изменялась уже более пятидесяти лет. Если вовремя проводить регламентные работы (чистка, замена подшипников или втулок, ремня, щеток), он прослужит долго.

Насколько эффективны присадки для восстановления двигателя однозначно сказать сложно.

Как правильно выбрать масло для двигателя и на какие показатели следует обращать внимание.

Основные признаки неисправности https://voditeliauto.ru/poleznaya-informaciya/to-i-remont/priznaki-neispravnosti-dpdz.html датчика дроссельной заслонки.

Видео — как прозвонить генератор мультиметром:

Может заинтересовать:


Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу


Как быстро избавиться от царапин на кузове авто

Добавить свою рекламу


Выбор полезных принадлежностей для автовладельцев

Добавить свою рекламу


Товары для авто сравнить по цене и качеству >>>

Добавить свою рекламу

voditeliauto.ru

Как проверить генератор автомобиля своими руками — комплексная диагностика

Главным источником электропитания в автомобиле является генератор, он представляет собой такую себе «мини-электростанцию». Неправильная или нестабильная работа этого узла чревата плохой зарядкой аккумулятора (АКБ). Вышедший из строя генератор не обеспечивает зарядки, следовательно, бортовая сеть машины будет работать на АКБ которого на долго не хватит. В итоге — аккумулятор полностью разряжается, двигатель «глохнет» где-нибудь за городом, а у вас появляется новая «головная боль» и необходимость замены генератора.

Для того чтобы не допустить такого сценария необходимо регулярно следить за состоянием этого устройства, а также зарядкой, которую он дает. Если же вы заметили какие-либо перебои в работе необходимо проверить генератор, а как это сделать вы сейчас узнаете.

Но перед этим считаю необходимым поговорить о мерах предосторожности и определенных правилах, которые нужно соблюдать при проверке этого электроприбора для того, чтобы не повредить его.

!!! Нельзя:

  • Проверять работоспособность генератора путем короткого замыкания, то есть «на искру».
  • Соединять клемму «30» (в некоторых случаях «В+») с «массой» или клеммой 67 (в некоторых случаях «D+»).
  • Допускать работу генератора без включенных потребителей, особенно нежелательна работа при отключенном аккумуляторе.
  • Выполнять сварочные работы кузова автомобиля с подключенными проводами генератора и аккумулятора.

  • !!! Важно:
  • Проверка производится при помощи вольтметра или амперметра.
  • Проверка вентилей производится напряжением не выше 12 В.
  • В случае замены проводки электрогенератора необходимо подбирать провода аналогичного сечения и длины.
  • Перед тем как проверить устройство убедитесь в работоспособности всех соединений и правильном натяжении приводного ремня. Правильно натянутым считается ремень, который при нажатии на середину с усилием 10 кг/с, прогибается не более чем на 10-15 мм.

Как проверить генератор мультиметром или вольтметром?

Проверка регулятора напряжения

  1. Для того, чтобы проверить регулятор напряжения потребуется вольтметр со шкалой от 0 до 15 В. До начала проверки следует прогреть двигатель минут 15 на средних оборотах с включенными фарами.
  2. Произведите замер напряжения между выводами «массы» генератора и «30» («В+»). На вольтметре должно показываться нормальное для конкретного автомобиля напряжение. К примеру, для ВАЗ 2108 оно будет соответствовать — 13,5–14,6 В. Если напряжение будет ниже или выше — вероятнее всего регулятор требует замены.
  3. Кроме того, можно проверить регулируемое напряжение, для этого подключите вольтметр к клеммам АКБ. Следует отметить, что результат такого измерения будет неточным, если вы уверенны, что проводка 100% исправна. Мотор при этом должен работать на средних оборотах близких с включенными фарами и прочими потребителями электроэнергии. Размер напряжения должен совпадать с определенной величиной для конкретной модели авто.

Проверка диодного моста генератора

  1. Включите вольтметр в режим измерения переменного тока и подключите его к «массе» и зажиму «30» («В+»). Напряжение должно быть не более 0,5 В, в противном случае есть вероятность неисправности диодов.
  2. Чтобы проверить пробой на «массу», необходимо отключить аккумулятор, а также снять провод генератора, который идет к клемме «30» («В+»).
  3. После подключите прибор между клеммой «30» («В+») и отключенным проводом генератора. Если на приборе ток разряда превышает — 0,5 мА, можно предположить, что есть пробой диодов или изоляции обмоток диодов генератора.
  4. Сила тока отдачи проверяется с использованием специального зонда, который является дополнением мультиметра. Он представляет собой что то на подобие зажима или клещей, которыми охватываются провода, измеряя таким образом силу тока, который проходит по проводу.

Проверка тока отдачи

  1. Чтобы измерить ток отдачи нужно охватить зондом провод, который идет к зажиму «30» («В+»).
  2. Затем, заведите двигатель и произведите измерение, во время замера мотор должен работать на высоких оборотах. Включайте электроприборы по очереди и делайте замер для каждого потребителя отдельно.
  3. Затем подсчитайте показания.
  4. Следующий тест необходимо проводить со всеми одновременно включенными потребителями энергии. Величина замера не должна быть ниже суммы показаний каждого из потребителя, когда вы измеряли каждый из них по очереди, допускается расхождение 5 А в меньшую сторону.

Проверка тока возбуждения генератора

  1. Чтобы проверить ток возбуждения генератора, заведите мотор и дайте ему высокие обороты.
  2. Расположите измерительный зонд вокруг провода, подключенного к клемме 67 («D+»), показания на приборе будут соответствовать величине тока возбуждения, на исправном электрогенераторе он будет равен — 3-7 А.

Чтобы проверить обмотки возбуждения нужно будет снять щеткодержатель и регулятор напряжения. Возможно потребуется зачистите контактные кольца, также проверьте нет ли обрывов в обмотке или замыканий на «массу».

  1. Для этого теста используется омметр, его щупы необходимо приложить к контактным кольцам, величина сопротивления при этом должна быть в пределах 5-10 Ом.
  2. После подключите один щуп омметра к любому контактному кольцу, второй щуп к статору. На исправном генераторе мультиметр будет показывать бесконечно большое сопротивление, в противном случае — обмотка возбуждения замыкает на «массу».

Видео как проверить генератор автомобиля своими руками:

Актуально:

Автопособие водителя

www.autoposobie.ru

Как проверить генератор на машине не снимая и если снять его с авто

 Генератор – это небольшая электростанция автомобиля. Он не только снабжает потребители энергией, но и восстанавливает заряд аккумулятора. Несмотря на то, что производители аккумуляторов заявляют, что их батареи способны обеспечить работу двигателя и проехать «на АКБ» не менее 200 км, тесты показали, что ни одна батарея не «дотягивает» до заявленных показателей.
Поэтому, даже находясь в пределах города, при подозрениях о поломке генератора лучше сразу проверить его работу – иначе «севшая» из-за недостаточной зарядки батарея может воспрепятствовать запуску двигателя и сорвать тем самым планы на день.
Рассмотрим в общих чертах устройство этого узла, возможные его неисправности и их выявление на снятом генераторе, а также расскажем, как проверить генератор на машине, не снимая его.

Содержание статьи

Устройство генератора

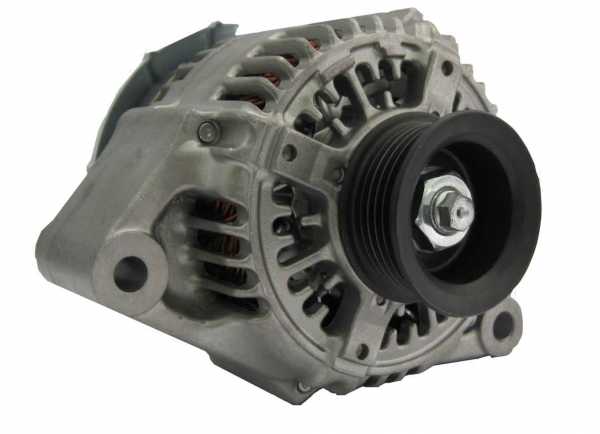

Устройство генератора

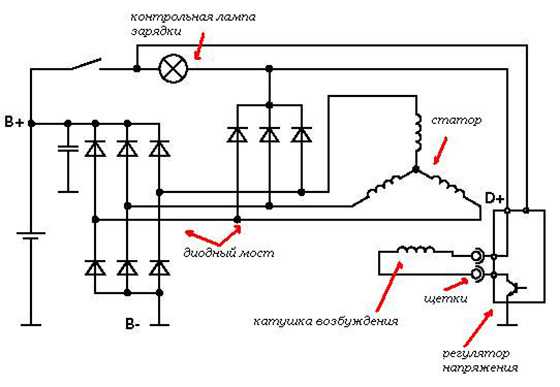

На рис.1 наглядно изображён генератор в разобранном виде, рис.2 показывает его электрическую схему.
Принцип работы его прост – шкив генератора приводится во вращение при помощи ремня, надетого также и на шкив коленвала. На современных авто этот ремень обычно передаёт крутящий момент и на другие механизмы двигателя, поэтому его принято называть сервисным.

Реле-регулятор напряжения в современных генераторах компактно выполняется в одном корпусе со щёточным узлом для экономии места.

Вращающийся ротор, на обмотку которого через меднографитные щётки подаётся электрический ток (для создания электромагнитного поля), порождает ЭДС в обмотке статора, «плюсовой» вывод (на рис.2 «В») которой соединён с АКБ, а отрицательный – с «массой».
Естественно, что при увеличении числа оборотов двигателя возрастает и ток, вырабатываемый генератором. Чрезмерное напряжение может вывести из строя не только АКБ, но и большинство электрических приборов авто. Поэтому в цепь обмотки ротора устанавливается регулятор напряжения, который ограничивает подачу тока на обмотку ротора и тем самым меняет напряжение, вырабатываемое статором.
Регулятор напряжения в современных генераторах выполняется в одном изделии со щёточным узлом, благодаря применению полупроводниковых ключей – более старые модели регуляторов были релейного типа и устанавливались отдельно – из-за громоздких размеров.
Диодный мост генератора служит для преобразования переменного тока в постоянный и, как видно из рис.1, устанавливается внутри генератора.

Неисправности генератора



Неисправный подшипник генератора


Поломки генератора можно разделить на две группы – механические и те, что характерны для электрических приборов. Механические поломки достаточно просто диагностируются при осмотре генератора и его привода. Изношенные подшипники в самом генераторе и в натяжных роликах сервисного ремня выдают себя гудением, натяжение ремня контролируется обычно рукой. Сам сервисный ремень достаточно просто внимательно осмотреть на предмет трещин, расслоения, замасливания и т.д.
Поломки электрической части, как правило, требуют инструментального контроля (тестером, мультиметром, осциллографом) и могут быть следующими:

Самой распространенной неисправностью генератора является износ и заедание щёток.

  1. Износ и заедание щёток.
  2. Пробой или перегорание интегральной схемы регулятора напряжения.
  3. Неисправности диодного моста – перегорание или пробой его вентилей.
  4. Частичное или полное сгорание изоляции проводов обмоток ротора и статора.

Поломки могут привести не только к недостаточному напряжению, вырабатываемому генератором. Пробой схемы регулятора напряжения может, наоборот, способствовать тому, что весь ток, вырабатываемый генератором, будет поступать в бортовую сеть авто – а это может быть от 30 вольт и выше, что станет причиной перегорания электронных приборов и «выкипания» АКБ.

Как проверить, работает ли генератор, на машине



Проверка напряжения на аккумуляторе


Наиболее полную картину работы генератора даст осциллограф, но чтение осциллограмм требует специальной подготовки, а описание диагностики займёт много времени. Поэтому не будем описывать, как можно проверить генератор на машине осциллографом, а опишем более доступные способы.

Чтобы проверить генератор не снимая его, следует замерить напряжение на клемах аккумулятора при работающем двигателе — оно должно быть около 14 вольт.

Самый простой метод заключается в снятии клеммы с АКБ при работающем двигателе – если мотор после этого глохнет, значит, генератор не справляется со «своими обязанностями». Способ эффективный и наглядный, но он хорош лишь в том случае, если регулятор напряжения старого типа – релейный. Современные полупроводники не всегда выдерживают скачка напряжения, а вентили диодного моста – работы без нагрузки, поэтому такая проверка может погубить исправную до этого электронику.
Лучше всего замерить напряжение на клеммах АКБ при работающем двигателе – оно должно составлять около 14 вольт (при отключенных мощных потребителях) на холостом ходу.
Кроме того, «недодающий» электричества генератор проявляет себя так:

  • при движении с небольшой скоростью в темноте свет фар немного «подрагивает» – это неисправен регулятор напряжения;
  • работа генератора сопровождается характерным «завыванием», которое усиливается при включении электроприборов, а свет фар при этом становится более тусклым – неисправен диодный мост;
  • звук пробуксовывающего на шкивах сервисного ремня знаком почти всем. Проскальзывающий ремень также снижает производительность генератора.

Как проверить генератор без машины



Проверка щёток генератора


Не стоит спешить разбирать сразу весь генератор, снятый с авто. Износ щёток не является поломкой, скорее, их замену можно рассматривать, как своего рода профилактику. Проверить щётки генератора лучше всего, сняв их в сборе с регулятором – осмотр покажет не только, насколько они изношены, но и позволит выявить возможное их заедание.

Для того, чтобы проверить регулятор напряжения генератора, недостаточно использовать только тестер или мультиметр – нужно удостовериться, действительно ли он не допускает превышения напряжения, подаваемого на щётки – и через них – на обмотку ротора.
Для проверки реле-регулятора генератора выглядит примерно так (рис.3):


Проверка реле-регулятора напряжения


Но, используя в качестве источника питания обычный 12-ти вольтовый аккумулятор, Вы сможете лишь констатировать обрыв цепи (в случае перегорания интегральной схемы), если не загорится контрольная лампочка. Но если вместо АКБ Вы подключите регулируемый блок питания и подадите напряжение свыше 14,4 вольта, исправный регулятор должен запереть цепь, и лампочка не загорится.


Проверка диодного моста генератора



Чтобы проверить диодный мост генератора мультиметром, нужно включить прибор в режим проверки полупроводников – звуковой сигнал при подключенном в прямой полярности диоде скажет о том, что диод не перегорел. При подключении же в обратной полярности такой звук будет свидетельствовать о том, что диод «пробит». Но иногда неисправные диоды можно увидеть невооружённым глазом – случается, их разрывает пополам.

Если под рукой нет мультиметра для «прозвонки», выйти из положения поможет обыкновенная лампа накаливания.

Но если под рукой нет мультиметра, «прозвонка» моста с помощью лампы будет не менее эффективной.
Для проверки на обрыв обмоток ротора и статора, достаточно простого пробника с лампочкой, но выявить межвитковое замыкание можно лишь, замерив сопротивления омметром. Но если обмотка статора сгорела, это можно установить по потемневшей изоляции и запаху гари.
Если Вы сняли генератор, но не уверены, что сможете полноценно произвести диагностику, можете отвезти его в специализированную мастерскую, где проверку произведут на специальном стенде.


mytopgear.ru

Как проверить работает ли генератор на автомобиле

Как проверить работает ли генератор на автомобиле

У этого поста — пока нет комментариев.

Содержание:

Когда на приборной панели предательски начинает помаргивать лампа заряда аккумулятора, а то и вовсе гореть – следует срочно предпринимать какие-то действия. Ведь данная индикация красноречиво указывает, что на работающем двигателе не происходит заряда аккумулятора, и все «бортовое» питание идет непосредственно от него, продолжая его разряжать. Подобная нештатная ситуация, в конечном итоге грозит полной потерей заряда аккумулятором и прекращением электроснабжения. То есть не будет ничего! Ни освещения, ни искрообразования. Автомобиль попросту заглохнет, когда батарея отдаст всю свою энергию. И хорошо, если это произойдет в пределах города, а не далеко от родного гаража, где-то на трассе!

Почему пропадает зарядка аккумулятора?

Причиной тому наверняка является неисправный генератор. Устройство в автомобиле обеспечивающее бортовое питание сразу после старта двигателя. Давайте разберемся с симптомами и типовыми поломками этого узла автомобиля.

Слабое натяжение или обрыв ремня генератора

Одна из самых распространенных причин отсутствия заряда батареи. Регламентом обслуживания автомобиля состояние ремня и его натяжение следует проверять каждые 10 тысяч км пробега. При ослабленном ремне происходит его проскальзывание на шкивах и как следствие недостаточное вращение приводного вала генератора, что выражается в малых величинах вырабатываемого напряжения и загоранию контрольной лампы на панели приборов. Наиболее явно это выражается в сырую и влажную погоду, когда влага выступает естественной смазкой, вызывая дополнительное проскальзывание. При этом отчетливо слышен характерный «свист» ремня. Лечится данная неисправность натяжением или заменой изношенного ремня.

В качестве доброго совета, возьмите за правило, особенно отправляясь в дальнюю дорогу возить с собой запасной ремень. Поменять его в дорожных условиях на большинстве современных автомобилей не составит большого труда, а его наличие вдали от дома убережет вас ненужных нервных переживаний.

Поломка щеточного механизма

Щетки генератора – это графитные бруски с вживленными в них медными проводами. Графит достаточно мягкий материал, поэтому легко истирается и приходит в негодность. А именно через щеточный узел происходит съем выработанной энергии с якоря генератора и передача ее в бортовую сеть автомобиля. Поэтому если щетки изношены и недостаточно плотно прилегают к коллектору – цепь обрывается, и сгенерированный ток не поступает для питания потребителей автомобиля. Поможет только их замена.

Если ваш автомобиль «пробежал» уже более 60 тысяч км целесообразно в «тревожном чемоданчике» иметь новый щеточный узел. Заменить его даже в дорожных условиях будет несложно, но все же лучше сделать это превентивно, т.е. заранее.

«Пробой» диодного моста

При неправильном подключении аккумулятора (перепутали клеммы) или по другим причинам может произойти выход из строя диодного моста генератора. При сгоревших диодах в бортовую систему подается переменное напряжение, которое не предназначено для работы бортовых систем автомобиля. То есть фактически прекращается генерация электроэнергии и автомобиль переходит на питание от аккумуляторной батареи.

Производить диагностику и замену диодного моста лучше доверить человеку, обладающему достаточными знаниями электротехники и желательно в условиях мастерской. Потому что, скорее всего, придется снимать генератор с автомобиля.

Поломка реле-регулятора

Реле-регулятор в системе автомобиля отвечает за «правильные» уровни питающих напряжений, регулируя их в зависимости от текущей нагрузки электрической системы, регулируя его в диапазоне 13,3-14,5 Вольт. Выход питающих напряжений за эти пределы говорит о его неисправности и необходимости замены.

Владельцы «девяток» первых годов выпуска наверняка помнят, как возили с собой «шоколадки» (так называют электронные реле-регуляторы) чуть ли не пачками и меняли их с завидной регулярностью. Уж очень они были ненадежны.

Заменить реле-регулятор в «полевых» условиях – дело не хитрое, и вовсе не лишним будет иметь его под рукой.
Обрывы и короткие замыкания обмоток генератора

Если генератор достаточно стар, то можно столкнуться с такой неприятностью. От выхода из строя обмоток «повидавшего» на своем веку генератора не застрахован никто, поэтому наиболее целесообразно будет заменить узел целиком.

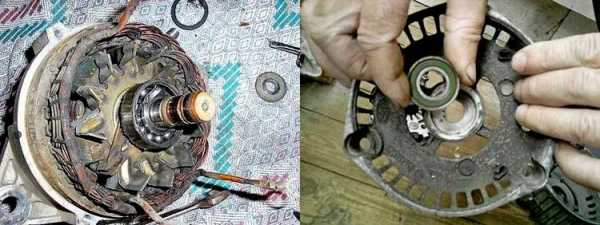

Подшипники и втулки

Сильно изношенные подшипники и втулки вала генератора приводят к увеличенным зазорам в нем, и как следствие к ненужным биениям и задирам внутренних частей. Необходимо регулярно осматривать, смазывать эти узлы, а при наличии выработки – незамедлительно менять, это продлит срок службы генератора в разы.

Как быстро проверить генератор мультиметром или дедовским способом?

Существует два быстрых способа проверки генератора вашего автомобиля:

1. На клеммах аккумулятора вольтметром или мультиметром проверяем напряжение при заведенном и заглушенном двигателе автомобиля. Сначала проводим измерения при неработающем двигателе, при нормальных условиях прибор должен показать уровни в пределах 12,5 – 12,7В. На заведенном моторе уровни напряжений должны равняться 13,8 – 14,5 В. В случае существенных отклонений – необходимо произвести диагностику электрической системы вашего «железного коня».

2. Не рекомендуется! При работающем двигателе снять «минусовую» клемму с аккумулятора. Если мотор продолжает работать – все в порядке, если заглох – генератор неисправен. Используя этот метод важно понимать, что применять его рекомендуется крайне осторожно! Он относится к категории «дедовских» методов и хорошо себя зарекомендовал на автомобилях разработанных и произведенных в 70-80 годы прошлого столетия. Современные автомобили содержат большее количество электронных компонентов, которые могут не «пережить» подобной проверки. Велик риск выхода из строя диодного моста или другой электроники, например компьютера!

Другие похожие статьи:

autonovice.ru

как проверить генератор мультиметром

Содержание:
  1. Проверка диодного моста генератора мультиметром
  2. Проверка регулятора напряжения генератора мультиметром
  3. Проверка ротора генератора
  4. Видео: Проверка аккумулятора и генератора автомобиля

Генераторы используются во многих областях, как автономные источники электрической энергии. Особенно широкое распространение эти устройства получили в автомобилях. Без генератора не смогут нормально работать блоки, приборы и узлы, которые полностью зависят от наличия электричества. От него же заряжается и аккумуляторная батарея. Поэтому, при возникновении каких-либо проблем в системе электрооборудования, одним из основных вопросов становится, как проверить генератор мультиметром.

Наиболее оптимальным вариантом будет обращение на СТО, для проведения полной диагностики. Однако это не всегда возможно, да и автомобиль может оказаться не на ходу. Единственным выходом из создавшейся ситуации будет самостоятельная проверка всех систем автомобиля, в том числе и генератора.

Как проверить диодный мост генератора мультиметром

Диодный мост в генераторе является своеобразным выпрямителем, с помощью которого переменный ток, вырабатываемый генератором, преобразуется в постоянный. В него входят полупроводниковые диоды в количестве 6 штук, 3 из них – с положительным значением, а 3 – с отрицательным. Каждая из этих групп пропускает ток только в одном, строго определенном направлении.

Переменный ток используется тогда, когда его нужно передать на дальнее расстояние. Для электроприборов, установленных в автомобиле, требуется постоянный ток, в том числе и для зарядки аккумулятора. Поскольку генератор способен вырабатывать лишь переменный ток, то для преобразования в постоянный ток как раз и нужен диодный мост.

В конструкцию входят две металлические пластины, проводящие электрический ток. На их плоскости в порядке очередности устанавливаются диоды. Переменное напряжение, выдаваемое генератором, изменяет направление, в котором движутся электроны. Для того чтобы получить постоянное напряжение, требуется перенаправить их движение в так называемую неправильную сторону, в результате дальнейшей работы фаз будет создаваться постоянный ток. В данной схеме аккумуляторная батарея служит своеобразным конденсатором, который успешно гасит колебания напряжения. При необходимости следует проверить генератор с помощью мультиметра.

Довольно часто происходит выход из строя диодного моста. Подобная ситуация возникает при несоблюдении полярности аккумулятора, или замыкании электрической цепи в самом генераторе. Любые неисправности диодного моста отрицательно влияют на всю бортовую сеть. Если произошел обрыв одного из диодов или диод оказался пробитым, в этом случае в стабильном пульсирующем напряжении на выходе генератора появляются провалы, поскольку неисправный диод прекращает подачу напряжения в бортовую сеть.

Определенную компенсацию провалов берет на себя аккумулятор за счет собственных ресурсов, однако величина общего напряжения сети все равно снижается. Помимо нарушения стабильности, провалы приводят к электромагнитным помехам, отрицательно влияющим на звуковоспроизводящее оборудование. При большом количестве таких нарушений скорее всего потребуется обязательная проверка диодного моста. С этой целью придется проверить генератор на работоспособность мультиметром, предварительно сняв его с двигателя. Диодный мост отсоединяется и прозванивается тестером.

Во время разборки желательно использовать руководство по эксплуатации, поскольку на разных машинах эта операция может отличаться. На одних моделях крепление моста осуществляется болтами, а в других он просто припаивается. На диодный мост и генератор наносятся метки, чтобы избежать путаницы при последующей сборке.

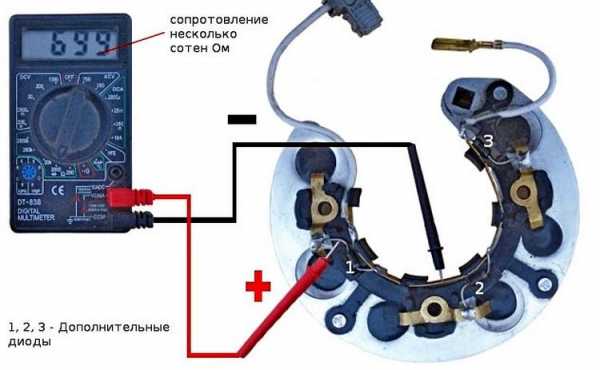

  • Мультиметр необходимо перевести в режим измерения сопротивления и установить звуковую индикацию.
  • Далее щупы измерительного устройства подключаются к каждому выводу диода. Отрицательный вывод – «минус» соединяется с центральной стальной или алюминиевой пластиной, а положительный вывод соединяется с металлической жилой, выполненной в виде луженого оголенного провода, диаметр которого должен быть не менее 1 мм.
  • Чтобы проверить каждый диод, нужно вначале одним щупом коснуться жилы или центральной пластины, а другим щупом – противоположного вывода диода. После этого щупы необходимо поменять местами.
  • При исправности диода, мультиметр будет выдавать звуковые сигналы только когда щупы находятся в определенном положении. Если же тестер пищит при всех вариантах подключения, это указывает на то, что диод пробит. Если звуковые сигналы вообще отсутствуют, значит имеет место обрыв диода. Звуковые сигналы должны издаваться прибором, когда проверяется только одна сторона моста.

Существует еще один метод проверки генератора мультиметром. В этом случае используется сопротивление – основная физическая величина. Для проведения измерений таким способом, переключатель нужно установить на отметку 1кОм. Касания щупами осуществляются как и в предыдущем варианте. При проверке одного направления прибор должен выдавать результат 500-800 Ом, а при проверке другого – бесконечность. В этом случае все диоды моста находятся в рабочем состоянии.

Как проверить регулятор напряжения генератора мультиметром

Для того чтобы обеспечить нормальную работу лампочек, стеклоподъемников, стеклоочистителей и другого электрооборудования, а также зарядку аккумулятора, нужно поддерживать значение постоянного тока на уровне 13,5-14,5 вольт. Если этот показатель будет меньше, то не зарядится батарея, а если он превысит этот уровень – бортовые электроприборы выйдут из строя. Высокое напряжение наносит определенный вред и аккумулятору, сокращая срок эксплуатации из-за перезарядки.

Поэтому для преобразования тока, вырабатываемого генератором, существует специальное устройство – реле-регулятор напряжения. С его помощью бортовая сеть обеспечивается током, у которого поддерживаются требуемые параметры, независимо от оборотов коленчатого вала. Нередко возникают ситуации, когда возникает необходимость проверить напряжение генератора мультиметром.

Современные реле являются электронными, а их конструкция – неразборная. В случае выхода их из строя, они не подлежать регулировкам или ремонту, а требуют полной замены. Это считается единственным недостатком этих устройств, поскольку в остальном реле имеют массу достоинств: компактность, долговечность, высокая точность параметров тока.

Когда же регулятор напряжения можно считать неисправным?

  1. Фары меняют яркость свечения, в зависимости от оборотов двигателя.
  2. Наблюдается недостаточный заряд аккумулятора или, наоборот, его перезарядка, сопровождающаяся выкипанием электролита.
  3. В салоне автомобиля может ощущаться горелый запах. Поломка регулятора может произойти из-за попадания влаги, различных механических повреждений, короткого замыкания и других нестандартных кратковременных электрических воздействий.
  4. Иногда регулятор бывает изначально некачественным, если это сомнительная продукция от неизвестных производителей.

Существуют разные методы, как проверить реле-регулятор генератора мультиметром и установить его работоспособность. Наиболее простым считается проверка мультиметром, без демонтажа устройства. С этой целью выполняется измерение напряжения, поступающего в аккумулятор для его зарядки. Для такой проверки потребуется помощник, регулирующий обороты двигателя педалью акселератора.

Процедура проверки проходит в несколько этапов:

  • Двигатель автомобиля запускается и прогревается в течение 5-ти минут.
  • Открыть капот во время работы двигателя и соединить контакты мультиметра с клеммами батареи. Подключение нужно выполнять с соблюдением полярности, а переключатель выставляется на отметку 20 В.
  • Оценка зарядного напряжения, поступающего от генератора, выполняется при определенных условиях. Необходимо проверить сколько выдает генератор мультиметром. Ближний свет должен быть включен, а все остальные потребители – выключены. Коленчатый вал вращается со скоростью от 1,5 до 2,5 тыс. об/мин. Если напряжение составляет более 14,8 вольт, в этом случае регулятор считается неисправным и подлежит замене. При напряжении ниже 13,5 В причиной неисправности может быть не только реле. Неисправность может заключаться в проводке или самом генераторе.
  • Более точные результаты получаются путем оценки интенсивности тока, поступающего при нагрузке. Для этого потребуется включение дальнего света, вентилятора печки, стеклоочистителя и других потребителей. В такой ситуации величина зарядного тока не должна быть ниже отметки 13,5 вольт. Если показатель все-таки меньше этого значения, то при включении всего электрооборудования, аккумулятор не будет получать нормальную зарядку.

Более полноценная проверка выполняется на снятом реле-регуляторе. Обычно электронное устройство стоит поверх генератора, закрытое пластиковой крышкой. В некоторых случаях регулятор может образовывать единый блок со щетками. Для проверки кроме мультиметра нужно приготовить контрольную лампу на 12 В, мощностью не выше 3 ватт и регулируемый источник тока. Эти методы подходят и для того, чтобы проверить интегралку генератора мультиметром, то есть интегральный регулятор напряжения.

Провода от источника тока подключаются следующим образом: «минус» соединяется с массой регулятора, а «плюс» — с клеммой, промаркированной символом «В». Контрольная лампа соединяется через проводники с графитовыми щетками без соблюдения полярности. Вначале на реле-регулятор нужно подать напряжение от 13 до 13,5В, при котором лампочка будет гореть. Если этого не произошло, значит регулирующее устройство неисправно.

Далее лампочка остается в горящем состоянии, а входящее напряжение постепенно увеличивается. При исправном реле лампочка погаснет, когда напряжение достигнет 14,2-14,5 В. Если же в случае дальнейшего повышения напряжения контрольная лампочка продолжает гореть, значит в реле имеется пробой и оно неисправно. О неисправности свидетельствует и тот факт, когда при напряжении ниже 4 В лампочка гаснет. Такой ток будет явно недостаточным, чтобы обеспечить питанием все электроприборы и качественно зарядить аккумуляторную батарею.

Как проверить ротор генератора мультиметром

Неисправный ротор автомобильного генератора прежде всего вызывает исчезновение зарядного тока и разрядку аккумулятора. На это указывает лампочка разрядки батареи, расположенная на щитке приборов. Положение стрелки вольтметра находится возле красной зоны или в самой зоне. В связи с этим возникает необходимость проверить якорь генератора мультиметром.

При проверке напряжения мультиметром при работающем двигателе, его показатели на выводах батареи будут меньше, чем необходимые 13,6 вольт. С целью получения более точных результатов, рекомендуется заранее проверить зарядку аккумулятора от генератора мультиметром.

Основными неисправностями ротора считаются короткое замыкание обмоток и разрыв выводов между обмоткой возбуждения и контактными кольцами. Для проверки не обязательно снимать генератор с двигателя и вынимать из него ротор. Достаточно снять реле-регулятор напряжения и через образовавшееся окно выполнить все необходимые действия.

Для того чтобы проверить наличие замыкания на массу обмоток возбуждения ротора, нужно установить мультиметр в режим омметра и прижать поочередно плюсовой щуп к контактным кольцам. Минусовой щуп прижимается к массе – корпусу генератора. Если показатель сопротивления стремится к бесконечности, значит ротор исправен и замыкание на массу отсутствует. После этого следует проверить обмотку генератора мультиметром на обрыв. Мультиметр также выставляется в режим омметра, плюсовой щуп прикладывается к одному контактному кольцу, а минусовой – к другому. Показатель сопротивления от 5 до 10 Ом свидетельствует об исправности обмотки возбуждения. В большинстве случаев неисправный ротор подлежит замене.

Однако не все элементы могут быть проверены путем тестирования. Например, проверить щетки генератора мультиметром не представляется возможным. Данная процедура предполагает визуальную диагностику, после того как будет произведено снятие щеточного аппарата. При необходимости может быть снят и регулятор напряжения. Как правило у щеток наблюдается равномерный износ. В нормальном состоянии длина щеток – 8-10 мм. Если же этот показатель менее 4,5 мм, то щетки подлежат обязательной замене. Одновременно вычищается угольная пыль, образовавшаяся в результате трения щеток о роторные кольца.

При выполнении диагностики генератора, неисправность ротора допускается в последнюю очередь. Прежде всего проверяются другие элементы, которые с большей вероятностью могут стать причиной нарушений работы устройства. Низкое напряжение, горящая лампочка на панели приборов и другие симптомы могут случиться в случае выхода из строя диодного моста или реле-регулятора. Сначала проверяются они, а уже потом и сам ротор.

Проверка аккумулятора и генератора автомобиля

electric-220.ru

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
