Как это работает — доводчик дверей авто. Устройство и принцип работы «дотяжек»

Большое количество электронных помощников в авто уже перестало удивлять. То, что еще несколько лет назад казалось диковинным и супер-инновационным, сегодня — уже обычное дело. Появление центрального замка вызывало удивление у многих, после бесключевой доступ, а также доводчики дверей. О последнем, кстати, мы сегодня и поговорим.

Многим знакомо такое неприятное явление как не до конца закрытые двери, которые приходится снова открывать и хлопать дверью крепче и громче. Так вот, как известно, лень — двигатель прогресса, кому-то однажды надоело «перезакрывать» двери, а также хлопать ими с большим усилием, после чего появлялись всем известные дотяжки дверей.

Эти помощники позволяют беззвучно закрыть двери, все что вам нужно — это прикрыть дверь, подведя ее к дверному проему, все остальное сделают доводчики. Такие устройства впервые появлюсь на автомобилях премиум-класса, после чего успешно перекочевали и на более бюджетные классы авто. Кроме того, появлялись компании, которые стали производить такие системы, с возможностью их установки на любой, без исключения, автомобиль.

Дотяжки дверей обеспечивают бесшумное и надежное закрытие дверей, если вы или пассажир «недозакрыли» двери, дотяжки помогут, они тихо и беззвучно подтянут дверь и зафиксируют ее. Это актуально для пожилых людей, маленьких детей и хрупких женщин. Кроме прочего, доводчики дверей позволяют продлить жизнь дверным механизмам, которые служат гораздо дольше, так как аккуратное медленное закрытие — это всегда лучше, чем громкий и сильный хлопок дверью. В случае с багажником, вам не придется прилагать никаких усилий, просто опускаем аккуратно крышку, а доводчик сделает все за вас. Также бывают полностью автоматические доводчики, которые выполняют и опускание, и открытие багажника или пятой двери.

Рекомендую: Круиз-контроль: о полезных свойствах умного помощника, для тех, кто не в курсе!

Как это работает?

Работа механизма доводчика начинается после того, как дверь почти закрыта, то есть доведена до замочной петли. Положение двери определяется при помощи датчика положения. Далее сработает датчик с электроприводом и доводчик, используя специальную тягу (как правило тросы), дотянет дверь до нужного момента и полностью закроет дверь. Как говорится, без шума и пыли.

Как устроены доводчики и из чего состоят?

Дотяжки, как правило, включают в себя:

• Электропривод;
• Датчик положения двери;
• Блок управления.

Наиболее распространены два типа доводчиков: электрический и гидравлический.

Первый тип более популярен. В состав привода входит червячный редуктор и прижимной механизм.

Второй вариант включает в себя отдельную систему с насосом и электронной регулировкой давления. Механизм достаточно сложный, громоздкий и дорогостоящий. Из-за вышеперечисленных особенностей устройство устанавливается, как правило, только на дорогие авто, а именно спорткары. Также существуют универсальные доводчики, а также созданные специально под конкретную модель авто.

Безштыревой доводчик дверей авто

Такой тип дотяжек ставится без проблем практически на любой автомобиль. Для установки не потребуется проделывать каких-либо доп. отверстий, его можно поставить в штатный замок, единственное, придется заменить механическую часть замка на детали электропривода. Устройство работает от бортовой сети.

Подводя итоги…

Доводчики дверей авто весьма удобная вещь, такая, казалось бы, мелочь позволяет повысить уровень комфорта и вместе с тем избавить вас от необходимости хлопать по несколько раз дверью авто, а также прилагать лишние усилия. Есть правда и недостатки, в случае выхода устройства из строя, просто починить его в домашних условиях вряд ли получится. Механизм непростой, поэтому без специалиста не обойтись. Кроме того, за все приходится платить, автомобиль с такими помощниками будет стоить дороже, чем без них. Если для вас эта опция не актуальна, обратите внимание на комплектации, которые не имеют доводчиков.

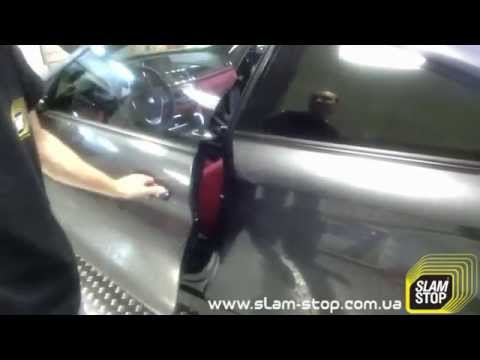

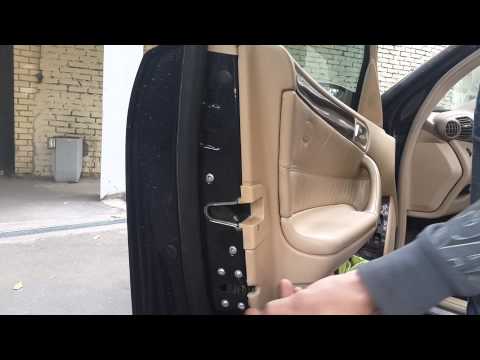

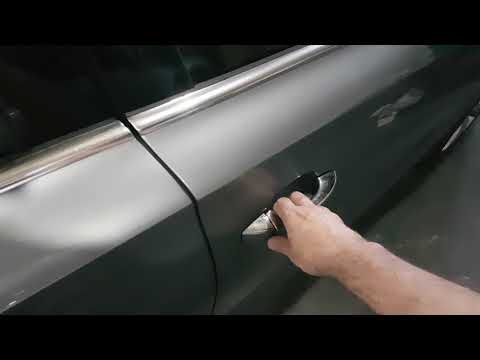

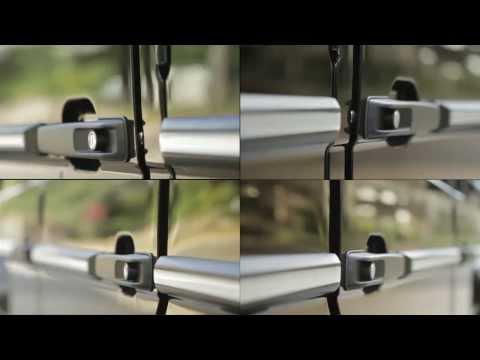

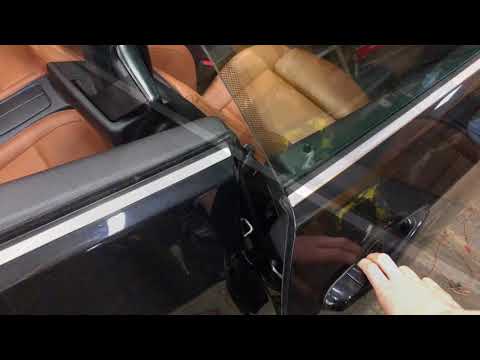

Видео для общего развития о том, как работают доводчики, а также о том, как установить доводчики дверей

Доводчики дверей автомобиля – установим по низким ценам!

Современная автомобильная промышленность ежедневно создает инновации для удобства и комфорта пассажиров и владельцев авто. К такой новомодной современной инновации относятся доводчики для дверей авто. Совсем недавно такое средство было доступно только для авто премиум класса и устанавливалось исключительно на заводах производителях. Сейчас приобрести доводчики дверей автомобиля в Воронеже, как и в любом другом городе легко и просто, а установить его можно в практически каждом солидном СТО.



Что представляет собой доводчики дверей автомобиля



Дверной доводчик стал настоящим открытием в сфере автопромышленности и удачной находкой для всех кто заботится об исправности своего авто и о комфорте своем и пассажиров. Правильно рассчитать усилие для закрывания авто двери довольно сложно. Слишком маленькое усилие не закроет дверь с первого раза и попытку придется повторить. Слишком большая приложенная сила при хлопке дверью приводит к преждевременному изнашиванию различных элементов: обивки, ручки, динамики и т.д.



Дверной доводчик обеспечивает плавное и бесшумное закрытие двери, чем значительно продляет сроки эксплуатации автомобиля, его внешний вид и комфортность пребывания в нем.



Устройство представляет собой конструкцию, которая устанавливается на любую автомобильную дверь, под панель, абсолютно не меняя при этом интерьер салона. Рабочая нагрузка доводчика выдерживает до 30.000 циклов, это примерно 10 лет эксплуатации. Все эти годы конструкция обеспечивает удобство, безопасность и комфорт. Ведь для того, чтобы закрыть автомобильную дверь, необходимо всего лишь легко прикрыть дверь. Дальше устройство сработает автоматически: как только дверь соприкоснется с проемом, система молниеносно обеспечит полное закрытие двери. При этом осуществляемый процесс абсолютно бесшумный, и вы услышите лишь легкий щелчок замка.



Состоит доводчик из нескольких частей: оригинального замка, встроенного блока управления с мотором и троса, для соединения мотора и замка.

Video not supported.



Чтобы установить дверной доводчик нет необходимости менять другие механизмы и узлы. Установить конструкцию можно в любой автомобиль с базовой комплектацией дверей (независимо от того какие разновидности дверей в автомобиле: классические распашные, или современные двери «слайдер»).



Для кого подходит



Купить доводчики двери в Воронеже рекомендовано владельцам Toyota, Lexus, VAG для удобства и комфорта пассажиров, а так же для тех, кто возит детей, стариков, которые не всегда правильно закрывают дверь. В таком случае дверной доводчик обезопасит элементы автомобиля от преждевременного износа.



Ну и, конечно же, конструкция придется по вкусу всем любителям тюнинга.

   Video not supported.

В нашей детейлинг-студии вы сможете приобрести качественный доводчик дверей автомобиля в Воронеже по приемлемым ценам. Прямое сотрудничество с надежными и проверенными производителями такой продукции позволяет нам реализовать ее по доступной стоимости и при этом быть полностью уверенными в отличном качестве устройства.







Скачать инструкцию по установке

Наименование	Цена
Комплект автоматических автомобильных доводчиков дверей INNOVA на 4 двери для Toyota (кроме CAMRY 18), +LEXUS до 2015г.в.	70000,00р.
Комплект автоматических автомобильных доводчиков дверей INNOVA на 4 двери для Lexus (от 2015 г.в.) +CAMRY 18.	70000,00р.
Комплект автоматических автомобильных доводчиков дверей INNOVA на 4 двери для Porsche, Audi, VW Touareg	90000,00р.







Как работают дверные доводчики?

18.09.20 — Zoro Staff

Дверные доводчики, вероятно, не то, о чем мы долго думаем. Фактически, в течение большей части нашего дня кажется, что мы просто ожидаем, что двери закроются сами по себе. Возможно, это связано с тем, что идея самозакрывающейся двери восходит к древним временам. Но что такое доводчик, как работают доводчики и когда они необходимы?

Эта статья поможет вам сориентироваться в том, как установить дверные доводчики и отрегулировать их, а также более подробно узнать, как появились дверные доводчики.



Что такое дверной доводчик?

Доводчик – это устройство, обеспечивающее самопроизвольное закрытие двери после ее открытия. Если вам это кажется довольно очевидной идеей, она была очевидной и для древних греков. Герой Александрийский, математик и инженер, известен тем, что изобрел, возможно, одну из первых автоматических дверей. Он работал как двигатель, который заимствовал воздух из камеры, нагретой альтернативным огнем, чтобы вытеснять воду из герметичного сосуда. Затем вода была собрана, чтобы создать груз, который тянул бы веревку, открывая дверь в храм. Когда огонь гаснет, дверь закрывается.

Потребовалось время, чтобы дверные доводчики стали такими удобными и бесшумными устройствами, какими они являются сегодня. Только в 1873 году Фрэнсис Ричардс зарегистрировал первый патент на дверной доводчик в Патентном бюро США. Его дверной доводчик работал с подпружиненной трубкой и винтом, который работал как клапан скорости закрытия.



Как работают автоматические дверные доводчики?

После 1873 года были изобретены другие формы дверных доводчиков, некоторые из которых использовали внешнее кручение, а другие даже использовали жидкость. К 1964, New York Times опубликовала статью под названием «ДОВОДЧИКИ; Захлопывание предотвращается воздухом или жидкостью». В нем воздушные доводчики упоминались как пневматические доводчики, а жидкостные — как гидравлические доводчики.

Пневматические дверные доводчики

Эти дверные доводчики обычно имеют цилиндрическую форму с поршнем внутри. Когда дверь открывается, поршень оттягивается назад и вынужден медленно выталкивать воздух из цилиндра, прежде чем дверь снова полностью закроется. Регулируемый винт позволяет контролировать скорость выпуска воздуха, заставляя дверь закрываться быстрее или медленнее.

Жидкостные дверные доводчики

Жидкостные дверные доводчики используют гидравлическую жидкость или легкое масло для контроля закрытия двери. Эти модели, как правило, имеют более сильные пружины, которые могут выдерживать больший вес и обеспечивают более плавное закрытие благодаря повышенному контролю.

Дверные доводчики типа «пупок»

Это более новые модели, которые работают с регулируемой часовой спиральной пружиной, обеспечивающей меньшие пошаговые увеличения или уменьшения, которые могут точно соответствовать требованиям мощности. Как следует из их названия, они имеют форму горшка, а не цилиндра.



Когда требуются дверные доводчики?

Сегодня дверные доводчики стали настолько распространены, что в некоторых ситуациях они даже необходимы. По данным Общества профессиональных слесарей, для противопожарных дверей теперь требуется дверной доводчик, потому что они должны запираться автоматически. Квартиры и отели также обычно имеют схожие требования. Кроме того, в Законе об американцах-инвалидах (ADA) изложены конкретные рекомендации по требованиям к дверным доводчикам, чтобы гарантировать, что подъезды соответствуют определенным потребностям.



Как установить дверные доводчики

Универсальных дверных доводчиков не существует, хотя многие из них работают схожим образом. Из-за этого важно следовать инструкциям, которые прилагаются к вашему дверному доводчику. Если вы не можете найти их, многие из этих руководств также доступны в Интернете, выполнив поиск по марке и номеру модели. Ниже приведены некоторые общие рекомендации, которые помогут вам подготовиться к работе. Неправильная установка может привести к материальному ущербу и травмам.

1. Соберите инструменты

Необходимые инструменты, скорее всего, будут включать рулетку, пробойник, карандаш, отвертку, разводной ключ и дрель.

2. Выберите позицию

Тщательно определите, где вы планируете установить доводчик. Убедитесь, что есть достаточно места, чтобы подлокотник мог прижаться к противоположной стене, когда дверь закрыта. Отметьте отверстия, которые вы планируете просверлить, карандашом

3. Установите доводчик

Отметив отверстия, с помощью дрели сделайте отверстия для винтов. Переместите доводчик и завинтите его.

4. Прикрепите рычаги

Установите отдельные рычаги, затем прикрепите оба рычага и предварительно нагруженную пружину. Затяните прикрепленный винт.

5. Отрегулируйте регулировочный винт

Это необходимо только в том случае, если вы пытаетесь удерживать дверь в открытом положении. Отрегулируйте циферблатный винт в желаемое положение удерживания.



Как отрегулировать автоматические доводчики

Регулировка доводчиков намного проще, чем их установка. Для регулировки обычно требуется шестигранный ключ или отвертка. Регулировка по часовой стрелке обычно снижает скорость доводчика, а регулировка против часовой стрелки увеличивает скорость закрывания двери. Не забудьте следовать этому руководству, чтобы выполнить надлежащие настройки в соответствии с ADA для специальных возможностей.

Общие символы доводчика

«S» — скорость поворота	Регулирует длинный ход двери.
«L» — защелка скорости	Регулирует короткий, последний поворот двери.
«BC» — обратная проверка	Ограничивает максимальный поворот двери.

Дверные доводчики играют важную роль в соблюдении стандартов пожарной безопасности и доступности. Но они также удобны и более энергоэффективны. Установив автоматические дверные доводчики, вы повысите безопасность своего пространства и сделаете его более гостеприимным для всех.

Как отрегулировать стандартный дверной доводчик за 6 шагов

Если вы с трудом открываете дверь или ваша дверь открывается слишком быстро или медленно, возможно, пришло время отрегулировать дверной доводчик. Если у вас есть подходящий инструмент для вашего доводчика (отвертка, шестигранный ключ или небольшой гаечный ключ) и немного времени, чтобы проверить свою работу, эти шесть шагов могут помочь вам успешно отрегулировать большинство дверных доводчиков.

---

Стоп! Если в какой-либо момент вы обнаружите масло в крышке или подтекание из корпуса доводчика, значит, нарушены уплотнения и вам необходимо заменить доводчик . Свяжитесь с нами, чтобы заказать новый дверной доводчик – мы сотрудничаем со всеми основными производителями фурнитуры, ознакомьтесь со всеми нашими продуктами и услугами.

---

Доводчик — это устройство, прикрепленное к верхней части двери для регулирования и контроля работы двери, оно может быть механическим (гидравлическим) или электромагнитным.

В большинстве стандартных доводчиков есть три регулируемых гидравлических клапана, которые работают вместе, обеспечивая плавное закрывание двери:
• Backcheck: Дополнительная функция гидравлических доводчиков, которая предотвращает слишком быстрое открывание двери и удары о стену или другие предметы. Поворот открытия замедляется в определенной степени и контролирует скорость двери во время баланса цикла ее открытия. Обычно это клапан, расположенный сам по себе и обращенный в сторону от петель.
• Подметание (основная скорость) : Движение двери из открытого положения в точку, в которой она находится на расстоянии нескольких дюймов от точки запирания (12 градусов до запирания). Обычно это клапан, расположенный посередине.
• Скорость запирания : Скорость закрытия дверного доводчика, который срабатывает за последние несколько дюймов до того, как дверь достигает точки запирания. Обычно это клапан, ближайший к шарниру, расположенный возле развертки.

Шаг 1: Снимите крышку

Если регулировочных клапанов не видно, значит, у доводчика есть крышка, которую необходимо снять. Если есть крепления, ослабьте их и снимите крышку. Если креплений нет, чехол держится натяжением и его можно просто сдернуть. Теперь вы должны увидеть регулировочные клапаны.

Шаг 2: Закройте все клапаны

Закройте три гидравлических клапана, повернув их по часовой стрелке до упора.

Шаг 3: Отрегулируйте заднюю блокировку

Сделайте 1,25-1,5 оборота против часовой стрелки и откройте дверь, чтобы убедиться, что она устойчиво и резко остановилась. Примерно при 75 градусах дверь должна начать замедляться, чтобы она не врезалась в поверхность позади или не была подхвачена ветром. Если повернуть клапан против часовой стрелки, дверь откроется шире.

Шаг 4: Отрегулируйте скорость развертки/основную скорость

Сделайте 1,5-2 оборота против часовой стрелки, чтобы отрегулировать скорость закрывания двери. Поворот клапана по часовой стрелке уменьшит скорость закрытия.

Шаг 5. Отрегулируйте скорость фиксации

Сделайте 1,5–2 оборота против часовой стрелки, чтобы добиться желаемой скорости фиксации. Правильная скорость фиксации зависит от ситуации. Если это наружная дверь, вы можете увеличить скорость защелки (против часовой стрелки), чтобы она закрывалась немного быстрее. Если это офисная дверь, вы можете замедлить ее движение (по часовой стрелке), чтобы она не хлопнула.

Шаг 6: Проверьте дверь

Откройте и закройте дверь несколько раз, чтобы проверить настройки и внести необходимые изменения. Не забывайте вносить небольшие коррективы за раз; даже восьмая часть оборота может иметь большое значение! Поверните клапаны по часовой стрелке, чтобы уменьшить скорость доводчика, и против часовой стрелки, чтобы увеличить скорость. Чтобы увидеть этот процесс в действии, посмотрите видео ниже.

У вас есть нужный дверной доводчик?

Существуют важные требования ADA, противопожарной двери и безопасности жизни, которые необходимо учитывать при выборе дверных доводчиков, например, усилие и скорость закрывания.
