Роботизированная коробка передач – принцип работы и устройство

Содержание:

• РКПП — что это?
• Особенности
• Устройство
• Принцип работы
• Режимы работы
• Самые удачные роботизированные коробки
• DSG
• Multimode
• Easytronic
• Преимущества
• Недостатки
• Особенности езды на РКПП
• Признаки неисправности
• Актуальность в РФ

Инженеры, работающие в сфере автомобилестроения, постоянно придумывают что-то новое. Инновационные решения помогают производителям выдерживать конкуренцию. Коробка передач — это самый важный элемент в автомобиле. На нее в первую очередь обращают внимания автолюбители. В списке трансмиссий не так давно появился новый вид КП — роботизированная коробка передач.

Рассмотрим, как работает коробка робот, какие плюсы и минусы имеет, и чем отличается от других КП.

РКПП — что это?

Роботизированная коробка передач — это агрегат, схожий по своей конструкции с механической коробкой. При этом переключение передач происходит в автоматическом режиме. Почему коробка ассоциируется со словом «робот»? Дело в том, что КП управляет электронное устройство. Входные данные задаются водителем и дорогой. Иными словами, принцип работы роботизированной коробки передач вобрал в себя свойства и механики, и автомата.

Крупные концерны начали производить машины с коробкой «робот» в середине 2000-х годов. По своему внешнему виду РКПП выглядит почти так же как АКПП. В автомобиле отсутствует рычаг переключения передач и педаль сцепления. Агрегатом управлять довольно удобно. По сравнению с автоматикой, он имеет меньшую стоимость. Это не может не радовать и производителей, и покупателей.

Сегодня роботизированная коробка встречается на грузовых авто, в «легковушках» и даже в автобусах. У каждого производителя имеются свои разработки в этой области. В целом «роботы» являются перспективными, поэтому автоконцерны из года в год стараются усовершенствовать их.

Особенности

Роботизированная трансмиссия, если внимательнее ее изучить, выглядит как механическая КП с автоматизированным переключением передач. Эксперты утверждают, что агрегаты через пару десятков лет будут самыми популярными среди остальных коробок.

Приводы переключения скоростей обладают поршневой системой или имеют электромоторчики. Независимо от устройства, они играют одинаковую роль — выжимают сцепление и перемещают синхронизаторы шестеренок.

Гидравлическая система функционирует быстрее, но ее производство обходится дороже. Именно поэтому такой агрегат устанавливают на авто премиум-сегмента. Электронный блок совмещают с блоком ДВС, либо делают его отдельным. Первый тип более целесообразен.

Устройство

Роботизированная трансмиссия состоит из множества деталей. К ним относят узлы актуаторы, рабочий элемент и блок управления. Рассмотрим устройство роботизированной коробки передач по каждому из перечисленных элементов.

Рабочий узел состоит из 4-х валов (2 первичных и 2 вторичных). Они оснащены шестеренками переключения передач. Первая пара валов отвечает за четные передачи, а вторая — за нечетные и задний ход. При этом каждая пара обладает своим сцеплением.

Узлы актуаторы функционируют либо на гидравлике, либо на электрике. Гидравлический вид — это гидроцилиндр, который управляется клапанами электромагнитного типа. Электрический вид, в свою очередь, представляет собой двигатель с редуктором.

Блок управления представлен в виде микропроцессора. С его помощью осуществляется контроль за работой всей РКПП. Внешние датчики передают данные о скорости, количестве оборотов «движка» и давлении масла. ЭБУ соединен с коробкой бортовым компьютером.

Принцип работы

Принцип работы роботизированной коробки происходит 2-мя способами. Автоматический способ управления осуществляется с помощью специального алгоритма. Она задается ЭБУ, основываясь на сигналах датчика.

Что касается полуавтоматического способа, то здесь принцип работы аналогичен переключению передач вручную. Переключение передач (от высшей до низшей и обратно) возникает с помощью рычага селектора.

Режимы работы

Чтобы понять, как работает роботизированная коробка, водителю нужно научиться ею управлять. Выбор режима осуществляется селектором.

Режимы работы РКПП следующие:

 N — нейтральный. Режим включается после остановки, перед началом езды и при долгой стоянке.

 D — движение вперед. Иногда этот режим обозначают как А/М или Е/М. Машина движется вперед на режиме «драйв», при этом скорости переключаются автоматически.

 М — управление ручное. Машина двигается вперед, но водитель переключает скорости вручную, нажимая селектор или подрулевые лепестки.

 R — задний ход. Автомобиль движется назад.

Многие водители знают, что существуют такие режимы как «спортивный» и «зимний». Но не на всех РКПП они присутствуют.

Самые удачные роботизированные коробки

Новые технологии постоянно развиваются. Коробки «робот» имеют на рынке большой спрос. Почему так происходит? Дело в том, что некоторым водителям совершенно не нравится автомат. Они чувствуют запоздание скоростей, что не дает насладиться мощью авто в полной мере.

Именно поэтому многие производители стараются совершенствовать АКПП и МКПП. В результате их работы появилась роботизированная коробка. Приведем список самых удачных КП, выпущенных разными концернами.

DSG

Разработки компании Volkswagen всегда считались инновационными. Сегодня под брендом производятся две коробки, имеющие 6 и 7 ступени переключателя. Первая модель считается более технологичной, чем вторая. Ее устанавливают на премиальные машины.

К преимуществам коробки относят экономичность. Во время переключения передач не возникает посторонних шумов. Дизельный и бензиновый агрегат работают одинаково хорошо. Единственным недостатком DSG считается технологическая сложность. Для обслуживания коробки водителю придется посещать специальные станции. Других недостатков у коробки нет.

Multimode

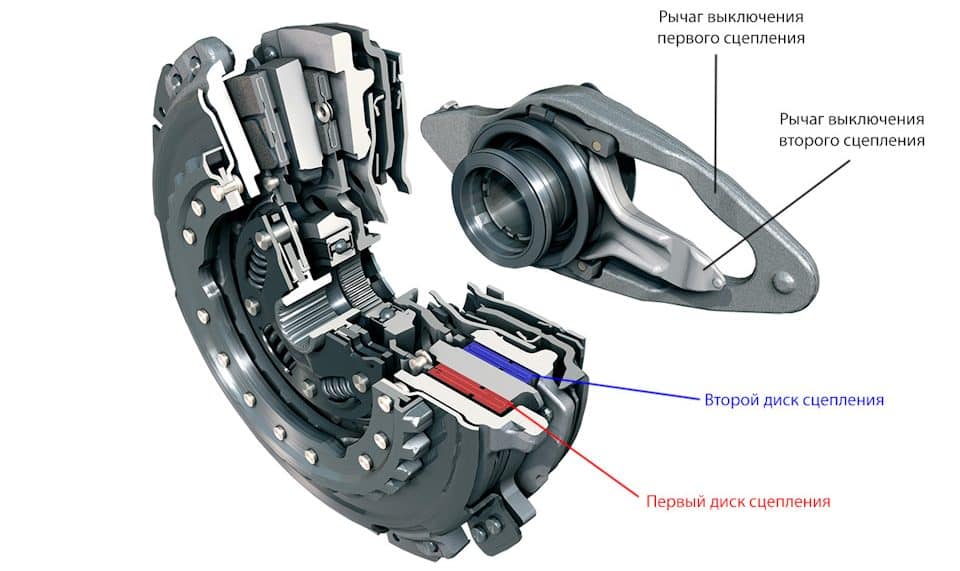

Коробка Multimode была создана компанией Тойота. Она обладает двумя сцеплениями, поэтому функционирует лучше, чем механика и автомат. Основными преимуществами является экономичность, комфорт и простота.

Данная модель коробки считается универсальной. Она применяется с разными типами двигателя. Однако у РКПП есть ограничения — она несовместима с внедорожниками. Под каждый двигатель настраиваются индивидуальные настройки.

Японский производитель грамотно «настроил» свою продукцию. При любых настройках двигатель работает слаженно и без частых поломок.

Easytronic

Роботизированные технологии впервые начал использовать Опель. Компания выпустила коробки Easytronic. Разработчики считали, что новинка заменит собой автоматические коробки, которыми оснащены автомобили, продаваемые в Европейских странах. Но этого не произошло. Разработанные агрегаты сегодня устанавливаются лишь на Corsa.

Существует ряд нюансов, которые не позволяют ставить РКПП на остальные машины. Во-первых, их технология очень похожа на МКПП. Во-вторых, переключение скоростей возникает резко. В-третьих, отсутствует интеллектуальная система. Таким образом, «робот» не дает водителю ехать так, как хочется.

Преимущества

Разобравшись, как работает роботизированная коробка передач, водители понимают, что это действительно инновационное решение. Например, компания VAG внедряет такие КП на автомобили марок Шкода, Ауди, Порше и т.д. Роботизированной системой также оснащают некоторые модели Форд и Хонды.

По сравнению с другими коробками, роботы имеют следующие плюсы:

 Долговечность — обуславливается наличием уже проверенной конструкцией МКПП.

 Небольшой расход масла — обеспечивается благодаря малыми габаритами трансмиссии.

 Улучшенная динамика — возникает по той же причине, что и небольшой расход рабочей жидкости.

 Показатели сцепления показывают лучшую эффективность.

 Цена робота ниже, чем у автоматических коробок.

Автомобиль, оснащенный РКПП, по стоимости будет ниже, чем тот, что оснащен автоматом. Кроме этого, во всех вариациях роботизированного агрегата присутствует функция самостоятельного переключения передач.

Недостатки

Производители считают, что РКПП в скором времени заменят другие виды коробок. Но это произойдет еще через пару тройку десятков лет, поскольку роботы до сих пор имеют существенные недостатки.

АКПП робот принцип работы не такой плавный, как у автоматики. Во время движения машина «дергается», создавая водителю дискомфорт. Переключения передач также слегка затянуты.

Ресурс актуаторов и сцепления довольно низкий. Стоимость актуаторов высокая, а ремонтопригодность — сомнительная. В случае поломки придется менять актуатор на новый, а не чинить сломанный. При этом не каждая СТО возьмет на себя ответственность проводить ремонтные работы.

Что касается стоимости, то машины с коробкой-роботом на гидравлике стоят столько же, сколько авто с автоматической КП. Цены также приближены к обслуживанию.

Особенности езды на РКПП

Езда в автоматическом режиме подразумевает собой ровные дороги. Если человек заедет на размытую дождем местность или в глубокий снег, то у него есть риск забуксовать. Алгоритм начнет демонстрировать ошибочные команды, передачи перестанут корректно переключаться. Это все увеличивает риск поломок.

Нельзя давить педаль газа резко и до упора. Нужно плавно нажимать на нее, а также внимательно следить за работой двигателя, избегая перегазовки. Во время стоянки на светофоре или на парковке водителю необходимо устанавливать рычаг в положение «нейтралка». Автоинструктор в Москве поможет вам освоить азы вождения на автомобиле с роботизированной коробкой передач и почувствовать себя уверенно на дорогах большого города.

Каждые 10-15 тыс. км стоит производить перекалибровку блока управления. Этот показатель обычно предоставляется производителем. Операцию проводят из-за износа диска сцепления.

Признаки неисправности

Поломки роботизированной коробки подразделяются на механические и электронные. Первые возникают в процессе эксплуатации, а вторые — при сбоях в электронике.

Внешние «симптомы» неисправностей:

 Горение лампы сигнализации.

 Возникновение шумов во время езды.

 Утечка жидкости из коробки.

 Рывки при переключении передач.

 Буксует сцепление.

Электронные поломки встречаются чаще, чем механические. К последним относят изношенность вилки выбора передач, а также гул подшипников качения. Ремонт электроники заключается в перепрошивке ПО или в замене всего устройства.

Актуальность в РФ

В России транспорт с коробками-роботами у людей на хорошем счету. Согласно статистике, более 20% жителей приобрели бы себе такой автомобиль. Однако желающих пользоваться «автоматом» вдвое выше.

Люди, живущие в мегаполисах, выбирают АКПП из-за возможности чувствовать себя комфортно в пробках. Если стоимость бензина продолжит расти, то эта категория людей заменят машины на те, что имеют РКПП. Особенно это актуально для тех, кто пользуется транспортом не только для езды от дома на работу. Для длительных поездок и путешествий РКПП будет выгодна.

Выбрать инструктора:

• Автоинструктор Ася
• Автоинструктор Майя
• Автоинструктор Анатолий
• Автоинструктор Яков
• Автоинструктор Игорь
• Автоинструктор Алексей
• Автоинструктор Марина
• Автоинструктор Екатерина
• Автоинструктор Алексей
• Автоинструктор Оксана

Отзывы:

Все отзывы

Как пользоваться роботизированной коробкой передач

Как известно, современные авто сегодня могут оснащаться различными типами коробок-автомат: классическая АКПП, вариаторная трансмиссия CVT, а также роботизированная коробка передач. При этом автоматическая КПП независимо от типа проще в управлении, чем «механика», однако такие коробки сложнее в плане устройства и обслуживания.

Каждый из указанных типов АКПП имеет как плюсы, так и минусы. В попытке создать наилучшее решение сравнительно недавно появилась роботизированная КПП, которая сочетает в себе надежность и экономичность «механики», а также комфорт «автомата». Далее мы рассмотрим, что такое коробка передач робот и как пользоваться данным типом КПП.

Содержание статьи

• Управление роботизированной коробкой передач: что нужно учитывать
  • Особенности эксплуатации РКПП
• Советы и рекомендации
• Что в итоге

Управление роботизированной коробкой передач: что нужно учитывать

Для лучшего понимания принципов работы и управления РКПП следует начать с устройства трансмиссии данного типа. Фактически, робот является механической КПП,  которая при этом имеет отдельные механизмы для управления работой сцепления и включения передач. Также присутствует электронный блок управления.

Получается, все те функции, которые на МКПП выполняет водитель (выжим педали сцепления, выбор передачи, включение передачи при помощи рычага) выполняют актуаторы (сервоприводы, работающие под управлением электронного блока). Водителю остается только перевести селектор коробки-робот в тот или иной режим (аналогично обычной автоматической КПП), после чего переключения передач будут происходить автоматически.

Также РКПП, подобно многим АКПП с Типтроником, имеет ручной режим переключения передач. Данный режим полуавтоматический, позволяет водителю управлять коробкой вручную, при этом не нужно выжимать сцепление (педаль попросту отсутствует). Так или иначе, режимы РКПП похожи, однако несколько отличаются от «классического» автомата. Давайте разбираться.

• Режим «N» —  нейтральная передача (нейтраль).  Есть как на АКПП, так и на роботах. Данный режим означает, что крутящий момент на колеса не передается, хотя двигатель работает и на саму коробку передается момент. Данный режим  больше сервисный (подходит для буксировки, перекатывания авто в рембоксе), однако также может использоваться при длительном простое машины  с заведенным двигателем.
• Режим «R» — реверс, задний ход.  Необходим такой режим  для движения назад, включается только после полной остановки авто.
• Режимы «А/М» или «Е/М» указывают на движение вперед (аналогично режиму «D» на АКПП), то есть КПП осуществляет переключение передач автоматически.
• Режим «М» позволяет перевести коробку на ручное управление (селектор нужно перевести в специальный паз). Обозначения «+» и «-» указывают, куда нужно двигать селектор для повышения и понижения передачи при ручном режиме управления.

Особенности эксплуатации РКПП

Начнем с прогрева коробки-робот. Прогревать роботизированную КПП, в отличие от АКПП, нет необходимости. Другими словами, не следует переводить селектор в разные режимы на неподвижной машине и заведенном двигателе для того, чтобы повысить температуру масла в агрегате.

Роботизированная коробка напоминает механику, то есть не требует прогрева. Единственное, как и в случае с МКПП, после холодного пуска лучше дать мотору поработать на холостых и прогреть ДВС. Параллельно немного погреется и КПП. Если точнее, густое масло распределится по коробке, снижая нагрузку и сухое трение.

Для этого просто заведите двигатель, коробка должна оставаться в режиме «N». Спустя 5-10 мин (в зависимости от наружной температуры) можно начать движение, двигаясь плавно, без резких разгонов и высоких скоростей около 3-5 км. За это время КПП прогреется, что позволит более активно нагружать трансмиссию без рисков сильного износа.

• Движение на подъем или на спуске на машине с РКПП должно производиться с учетом особенностей такой коробки. Как правило, машины с роботом не имеют системы помощи при старте на подъеме. В отличие от автомата АКПП, робот может откатиться назад при старте на подъем (по аналогии с обычной «механикой»).

Чтобы стартовать без отката, нужно затянуть ручник, затем убрать ногу с педали тормоза и немного добавить газ, одновременно опуская стояночный тормоз. Это позволит избежать отката авто назад. Данный прием требует практики, так что рекомендуется отдельно провести тренировку, пока водитель не почувствует  момент начала схватывания сцепления.

Также зимой оптимально трогаться в ручном режиме на первой передаче, при этом не сильно нажимать на газ. Если активно дросселировать, колеса могут начать буксовать. Если машина с роботом преодолевает подъем, при этом включен автоматический режим, роботизированная КПП начнет сама переключаться на пониженные передачи.  В устройстве коробки есть гироскоп, определяющий положение кузова. Такая работа логична, так как на подъеме нужно больше тяги и обороты двигателя должны быть высокими.

При этом можно перейти и в ручной режим, выбрав одну передачу. Однако следует помнить, что робот не позволит двигаться в натяг, то есть обороты во время преодоления подъема должны быть не ниже 2500 об/мин. Что касается движения на спуске, от водителя каких-либо действий не требуется. Можно использовать как автоматический, так и ручной режим. При этом эффект торможения двигателем будет явно выражен.

• При кратковременных простоях с заведенным мотором (до 3-5 минут) важно понимать, что переводить рычаг из положения «A» в «N» не обязательно,  однако стоит учитывать, что в режиме «А» на неподвижном авто при нажатой педали тормоза сцепление остается включенным.

Если машина стоит дольше, лучше переключиться в нейтраль. Что касается парковки,  после полной остановки селектор нужно перевести в нейтраль «N», затянуть ручник и далее глушить двигатель.

• Также часто коробка робот имеет допрежимы (спортивный, зимний). Так вот, зимний режим обозначается пиктограммой в виде значка «снежинки». Режим направлен на то, чтобы трогаться как можно более плавно, избегая пробуксовок на льду или в снегу.  Если просто, в этом режиме машина стартует сразу со второй передачи, а также максимально плавно переходит на повышенные.

Спортивный режим S позволяет сильнее раскручивать мотор, то есть переход на повышенную передачу происходит позже, чем в обычном автоматическом режиме работы КПП. Режим «спорт» на коробке робот нужен для активного разгона, совершения обгонов и маневрирования.

• Еще добавим, что во время езды можно без всяких ограничений переходить из полностью автоматического режима в ручной, а также обратно. Параллельно можно вручную повышать и понижать передачу.

Однако нужно учитывать, что ручной режим полностью таковым не является. Управление коробкой все равно контролирует электронный блок. Например, при движении с высокой скоростью  водитель не сможет сразу переключиться на две ступени «вниз».

ЭБУ коробкой учитывает обороты двигателя, после чего включит только ту передачу, которой данные обороты соответствуют. Получается, происходит переход только на допустимую передачу, а не на ту, которую пытается включить водитель.

Фактически, такая особенность является защитой коробки и мотора от ошибок водителя и поломок. В ЭБУ прописаны алгоритмы, по которым для каждой передачи  отдельно определен допустимый диапазон оборотов двигателя.

Если выбранная водителем передача в ручном режиме соответствует диапазону, коробка включит эту скорость, если  же обороты не соответствуют выбранной передаче, ЭБУ включит ту скорость, которая  оптимально «подходит » по диапазону оборотов.

Советы и рекомендации

Хотя коробка робот похожа на автомат, нужно учитывать определенные уникальные особенности. Прежде всего, такая коробка на рассчитана на агрессивную эксплуатацию, больше подходит спокойным водителям.

Это значит, что при езде на РКПП лучше избегать резких нажатий на газ. При необходимости активного разгона лучше или заранее переходить в ручной или спортивный режим, или же нажимать на газ плавно.

Что касается торможения, в этом случае лучше всего подходит полностью автоматический режим работы роботизированной коробки передач. Также характерной особенностью РКПП является наличие легких толчков при переключениях передач. Еще могут возникать задержки и провалы, то есть коробка долго «думает» в том случае, если водитель, двигаясь плавно, вдруг принимает решение резко ускориться.

Если говорить о толчках, от водителя потребуется привыкнуть к такой особенности. Еще можно немного сгладить толчки, отпуская педаль газа в момент, когда КПП переключает передачу. Это позволяет немного понизить обороты двигателя (аналогично езде на механической коробке).

Даже с учетом того, что робот конструктивно похож на механику, буксовать на такой коробке все равно не рекомендуется. Если для «классических» АКПП  пробуксовки  весьма опасны перегревом масла в автомате, на роботе выходит из строя сцепление, сильно изнашиваются сервомеханизмы, сбиваются их калибровочные настройки.

Это значит, что в ручном режиме  выехать «в раскачку» можно, однако такое решение может не пройти без последствий, как в случае с механикой. Если машина застряла, лучше попытаться выбраться не своим ходом или вытолкать автомобиль.

Рекомендуем также прочитать отдельную статью о том, что такое коробка робот. Из этой статьи вы узнаете о видах роботизированных КПП, как они работают, какие преимущества и недостатки имеет коробка робот по сравнению с другими типами трансмиссий и т.д.

Еще следует отметить, что каждые 10 тыс. км. необходимо проводить диагностику РКПП, а также делать инициализацию (адаптацию) коробки робот. Такой подход позволит повысить качество работы и избежать преждевременных поломок. Дело в том, что в отличие от водителя на МКПП, который самостоятельно управляет работой сцепления, робот не способен учитывать износ сцепления.

Получается, «точка схватывания» смещается, коробка может начать дергаться, переключения  передач жесткие. Чтобы этого избежать, робот нужно «обучать», позволяя учесть изменившиеся по мере износа параметры.

Что в итоге

Как видно, роботизированная коробка передач типа АМТ является  достаточно неплохой альтернативой в бюджетном сегменте. Фактически, РКПП является промежуточным звеном между МКПП и «классическими» автоматами, позволяя получить владельцу преимущества автомата по доступной цене.

Однако нужно учитывать, что по комфорту роботы данного типа сильно отстают от АКПП и вариаторов, а также ресурс сервомеханизмов и сцепления на таких КПП обычно находится на отметке около 100 тыс. км. При этом актуаторы достаточно дорогие и плохо поддаются качественному ремонту.

Напоследок отметим, что сегодня многие производители оснащают свои авто роботизированными коробками данного типа. Главное, перед началом эксплуатации водитель должен учитывать все особенности такой трансмиссии, а также нужно заранее знать, как управлять роботизированной коробкой передач.

Как работает роботизированная коробка передач — Читать примечания

23 ноября 2020 г. Абдулла Сэм

Все чаще, когда речь заходит об автомобилях, мы слышим о роботизированных коробках передач , или роботизированных управлениях. Но как работает роботизированная коробка передач ? Каковы его основные характеристики и что нужно знать, прежде чем оценивать автомобиль с роботизированной коробкой передач?

Содержание  скрыть

1  Как это работает?

2 Управление роботизированной коробкой передач

3 Как водить с роботизированной коробкой передач

4 Robotic Gearbox стоит

How’s How работает? Это работает?

Начнем с того, что вспомним, что работа роботизированной коробки передач зависела от блока управления электрическим двигателем, который координирует работу сцепления, обеспечивая тем самым включение передач.

Блок управления на основе полученных данных увеличивает или уменьшает обороты двигателя, обеспечивая тем самым включение правильной передачи. Так как это роботизированная коробка передач, не нужно будет воздействовать на педаль сцепления, хотя автомобиль по-прежнему позволит водителю выбрать, сохранить механическую коробку передач или перейти на автоматизированную.

Команды роботизированной коробки передач

В автомобилях, оснащенных роботизированной коробкой передач , органы управления обычно расположены на рычаге, расположенном в центре сидений или рядом с рулевым колесом. Хотя каждый производитель автомобилей может выбрать другой подход, обычно на рычаге есть несколько «стандартных» символов, таких как:

• буква R для обозначения заднего хода;
• буква N для обозначения «нейтрали», т.е. состояния отсутствия включенных передач;
• буква А для установки АКПП,
• символы + и – для передач.

Как управлять автомобилем с роботизированной коробкой передач

Вождение автомобиля с роботизированной коробкой передач довольно просто, но на ранних этапах все же требуется некоторое внимание, чтобы изучить типичный автоматизм этой коробки передач. На самом деле, следует иметь в виду, что традиционное сцепление не используется, и что, если вы, возможно, годами используете механическую коробку передач, поведение «поиска» педали может быть интуитивно понятным. Кроме того, роботизированная коробка передач может быть автоматической или секвентальной в зависимости от предпочтений и настроек автомобиля.

Выяснив это, автомобиль с роботизированной коробкой передач управляется очень легко.

В частности, чтобы управлять автомобилем с роботизированной коробкой передач, достаточно будет использовать только правую ногу для газа и тормоза, затем привыкнуть к типичным механизмам этой коробки передач, но какие они?

Сначала запустите автомобиль, убедившись, что коробка передач находится в нейтральном положении. Просто нажмите на тормоз, включите передачу, а затем отпустите тормоз, нажав на педаль акселератора (помните, что сцепления нет!).

В этот момент, если у автомобиля автоматическая коробка передач, достаточно будет нажать на педаль газа, отпустив тормоз, не включая передачу.

Если, с другой стороны, автомобиль оснащен секвентальной роботизированной коробкой передач, вам придется нажать рычаг переключения передач вверх + или вверх –, если вы хотите повысить или понизить передачу. Если в автомобиле установлена ​​автоматическая коробка передач, операция будет осуществляться – по сути – автоматически в момент разгона или торможения.

И для реверс  ? Нет ничего проще: достаточно нажать на тормоз и установить рычаг переключения передач в положение R, а затем отпустить тормоз, постепенно ускоряясь.

Роботизированная коробка передач стоит

В этот момент может возникнуть вопрос, стоит ли делать выбор в пользу покупки автомобиля с роботизированной коробкой передач .

На самом деле не существует универсального ответа для всех. Тем не менее, мы можем подчеркнуть, что автомобили с роботизированной коробкой передач, безусловно, намного удобнее в управлении, чем машины с механической коробкой передач, и это обеспечивает гораздо более тихое вождение.

Отсутствие сцепления позволяет водителю наслаждаться более спокойным и плавным вождением, избегая, таким образом, основных механизмов механической коробки передач.

Тем не менее, многие люди не хотят выбирать этот тип коробки передач, в том числе из-за более высоких затрат, связанных с покупкой автомобиля, оснащенного этой технологией.



Абдулла Сэм

Я преподаватель, исследователь и писатель. Я пишу об учебных предметах, чтобы улучшить обучение студентов колледжей и университетов. Я пишу высококачественные учебные заметки, в основном, о технологиях, играх, образовании, а также о решениях / советах и ​​​​хитростях. Я человек, который помогает студентам приобретать знания, компетентность или добродетель.

Крошечный редуктор с магнитным приводом, увеличивающий мощность микророботов

Боб Йирка, Tech Xplore

Конструкция и характеристики миниатюрного редуктора с магнитным приводом для магнитных приводов миллиметрового масштаба. Кредит: Science Robotics (2022). DOI: 10.1126/scirobotics.abo4401

Группа исследователей из Института интеллектуальных систем им. Макса Планка совместно с парой коллег из Харбинского технологического института разработала крошечную коробку передач с приводом, которую можно использовать для увеличения мощности очень крошечных роботов. В своей статье, опубликованной в журнале Science Robotics, , группа описывает, как работает их коробка передач, и улучшения мощности, наблюдаемые в нескольких типах крошечных роботов.

Редуктор поставляется с магнитом на конце, чтобы использовать мощность магнитного поля через шестерни в коробке. А коробка передач способна увеличить мощность робота, используя продуманные функции, в том числе эластичные компоненты и механические соединения.

Чтобы использовать редуктор, крошечные роботы должны быть сконструированы таким образом, чтобы использовать их преимущества. Например, комбинируя эластичные компоненты с механическими связями, пружинообразная энергия может создавать давление, а затем высвобождать его сразу. Механические связи служат для удержания упругих компонентов на месте до тех пор, пока не придет время высвободить энергию.

Чтобы проверить свою идею, исследователи построили коробчатые конструкции с эластичными стенками, которые медленно сжимались коробкой передач под воздействием магнитного поля. Механическая связь удерживала стены на месте, позволяя нарастать давлению. Когда достигалось определенное давление, стены освобождались, толкая робота в нужном направлении. Чтобы создать робота, несколько коробчатых конструкций соединили вместе. Используя этот подход, исследователи смогли создать роботов лебедочного типа, способных поднимать до 103 граммов, или прыгунов, достигающих 119 граммов.миллиметры. Они также создали гусеницы и фиксаторы.

Дополнительная информация: Чонг Хонг и др.
