Инструкция по замене подушки

Если изделие находится за торпедой, с его заменой могут возникнуть проблемы. Зачастую придется снимать торпеду целиком, и начинать демонтаж с руля. Для начала нужно снять пластиковую накладку с руля и открутить ПБ, после чего найти крепежной болт руля и, открутив его, снять рулевое колесо. После этого нужно над педалями открутить болты под кожухом руля и защелки, находящиеся по периметру. Теперь можно добраться до консоли и до торпеды.

Если при срабатывании ПБ повредила торпеду, придется заменить панель. В данном случае речь пойдет только о ПБ. Нужно аккуратно снять панель. Это может занять больше времени, если есть много крепежей и защелок. После снятия торпеды можно заняться изделиями безопасности. При разъеме проводов нужно запомнить местонахождение каждого из них. После этого снять ПБ и заменить ее новой. Каждый из контактов при сборке подключается ровно в том порядке, как осуществлялось снятие.

 Загрузка …

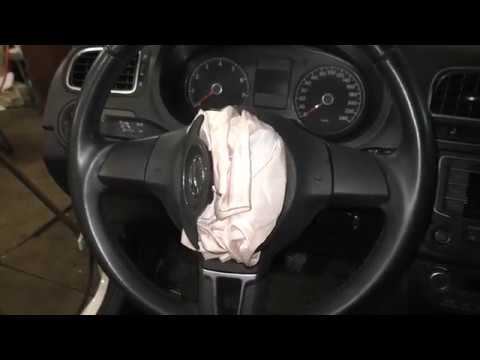

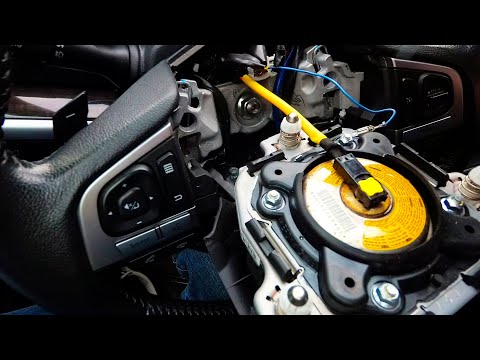

Видео «Ремонт водительской ПБ»

О том, как произвести ремонт прибора, можно узнать из ролика от автора RustikGV.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (71.43%)

Нет (28.57%)

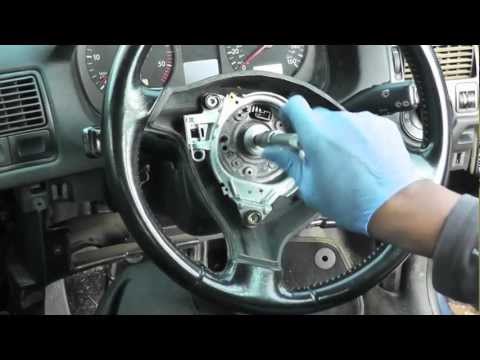

Как снять с руля подушку безопасности Приоры или иномарки, можно ли разобрать ее

Содержание

• Когда возникает необходимость снять подушку безопасности с руля

  • Принцип действия механизма

    • Как они работают: видеогид

• Демонтаж подушек безопасности

  • Снятие с автомобиля Лада Приора

    • Видео по демонтажу

  • Снятие с Тойоты: принципиальные различия

• Снятие подушки Airbag с руля Smart

• Возможен ли ремонт снятой подушки безопасности

  • Восстановление

• Что ставят вместо них: муляжи и обманки

Электронные системы безопасности — основа любого современного автомобиля. Здоровье и жизнь находящихся в автомобиле людей зависят именно от этих систем. Одной из них являются подушки безопасности. В некоторых случаях они требуют демонтажа и замены, особенно на руле; принцип их действия весьма необычен и требует тщательного изучения. Когда возникает нужда снять их и стоит ли это делать своими руками?

Когда возникает необходимость снять подушку безопасности с руля

Демонтаж подушек безопасности осуществляется по определённым причинам:

• Срабатывание системы по причине попадания автомобиля в ДТП;
• Окончание срока эксплуатации — в среднем он составляет десять лет, после чего пиротехнические патроны выходят из строя;
• Отказ электронной составляющей системы безопасности.

Принцип действия механизма

Скоростной выброс и наполнение газом подушек осуществляется благодаря специальному оборудованию — газогенератору. Самой сложной с точки зрения конструкции и технических составляющих во всей системе безопасности считается именно это деталь. Скорость надувания подушек безопасности очень высока: их выбрасывание осуществляется в три раза быстрее, чем необходимо времени человеку, чтобы моргнуть.

Принцип действия подушек безопасности весьма прост: их развёртывание происходит в момент удара при превышении скорости движения 20 км/час.

• При столкновении автомобиля с препятствием на трассе в действие приводятся датчики, размещённые со всех сторон транспортного средства.
• Электронный блок управления осуществляет обработку полученных от датчиков сигналов. Команда на выброс подушек безопасности происходит только в определённых условиях — к примеру, при лобовом столкновении, жёстком приземлении авто, преодолении высокого бордюра.
• Сигнал на исполнение подаётся блоком управления на основе полученных от датчиков данных и запрограммированного алгоритма;
• Газогенератор получает сигнал от ЭБУ, что приводит к срабатыванию пиротехнического заряда.
• В газогенераторе содержится натриевая кислота, которая после срабатывания пиропатрона сгорает, что влечёт за собой выделение большого количества азота, раскрывающего подушки безопасности.

Как они работают: видеогид

Изготавливаются подушки из нейлоновой ткани. Смягчения мешка для снижения травмоопасности добиваются за счёт выпуска газа через специальные отверстия.

Газогенератор крепится к каждой подушке безопасности, после чего всю конструкцию аккуратно складывают и помещают в небольшие отверстия на руле, передней панели и в других частях салона. В случае с подушкой водительского места газогенератор снабжается резиновым кольцом, выполняющим роль балансировочного груза.

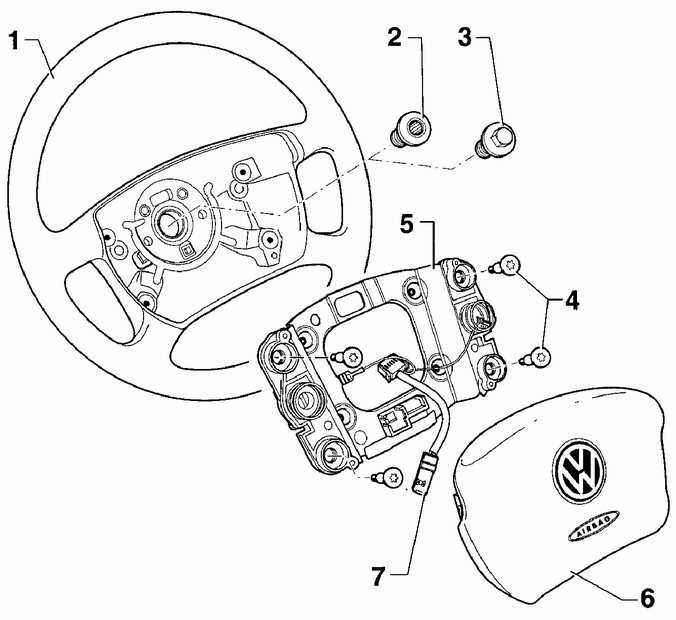

Демонтаж подушек безопасности

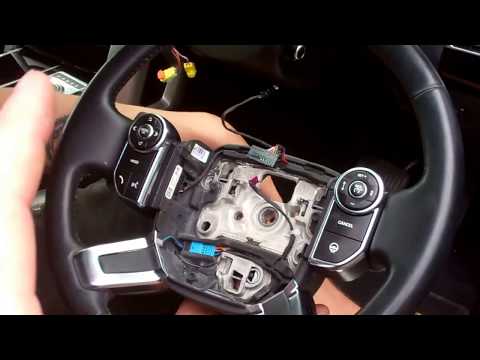

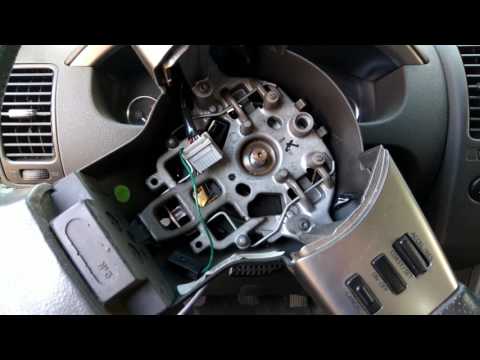

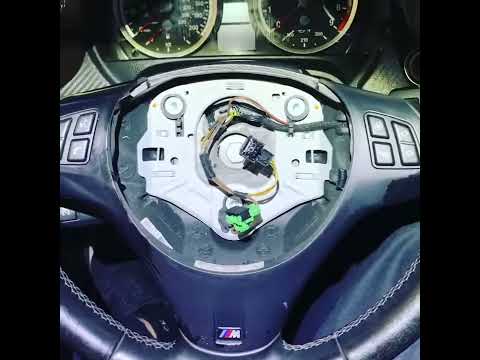

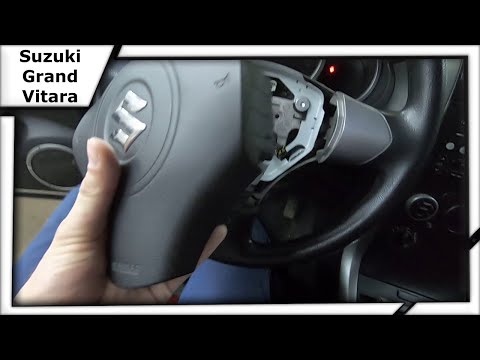

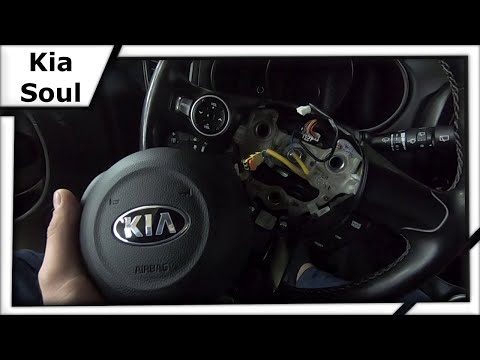

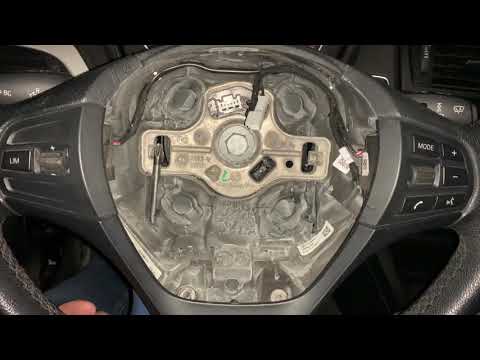

Снять Airbag с большинства автомобилей можно, не прибегая к демонтажу рулевого колеса.

Снятие с автомобиля Лада Приора

Прежде чем приступать к демонтажу Airbag, необходимо отключить от аккумулятора минусовую клемму. Конденсатор активатора подушки разряжается в течение 10 минут после отключения аккумуляторной батареи.

Порядок демонтажа подушек безопасности:

1. Рулевое колесо устанавливается в прямое положение. Из замка зажигания вынимается ключ. При помощи шестигранника выкручивается болт, крепящий подушку безопасности. Аналогичным образом снимается винт с другой стороны.При помощи шестигранника откручиваются болты, крепящие подушку к рулю
2. Модуль Airbag отводится от рулевого колеса.Отведение модуля подушки безопасности от рулевого колеса
3. Фиксатор колодки и провода поднимаются, отключаются от подушки.Отключение проводов от фиксатора колодки
4. Подушка безопасности снимается. Демонтированная деталь хранится в прохладном, защищённом от влаги месте накладкой вверх.Демонтированная с автомобиля Лада Приора подушка безопасности

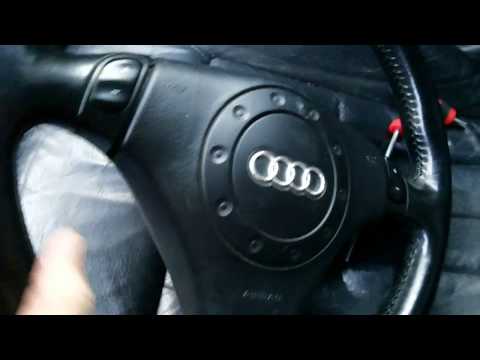

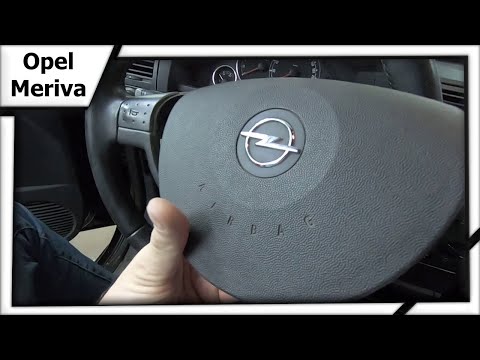

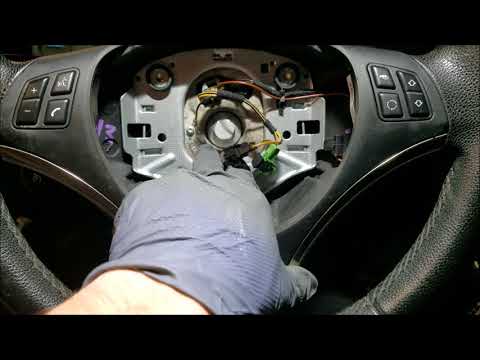

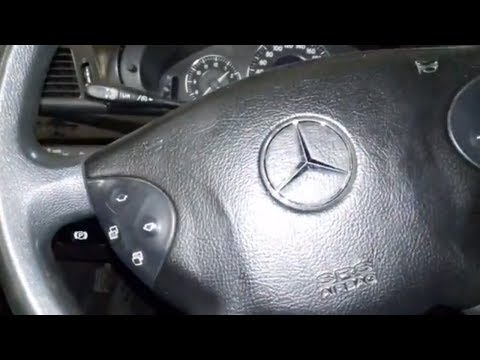

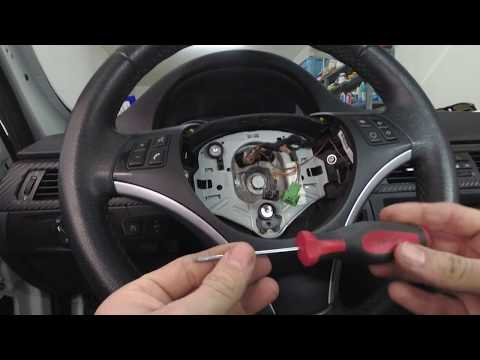

Видео по демонтажу

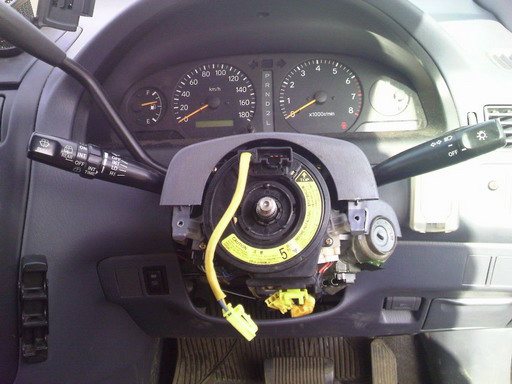

Снятие с Тойоты: принципиальные различия

Процесс снятия подушек безопасности с иностранных автомобилей практически ничем не отличается. Единственные различия — конструктивные и связаны с креплениями системы и модуля в руле. Более подробно рассмотреть процесс демонтажа Airbag можно на примере автомобиля Тойота.

1. Во избежание срабатывания подушки безопасности с аккумулятора снимается минусовая клемма.
2. Колёса и руль выставляются в ровное положение — это облегчает работу с рулевой колодкой. По обе стороны от руля находятся декоративные заглушки, которые необходимо снять.Снятие декоративных заглушек, закрывающих болты
3. Под заглушками расположены болты — их выкручивают отвёрткой TORX. Примечание: такие болты расположены в пластиковых держателях, поэтому полностью выкрученный винт не даст вынуть подушку безопасности — его необходимо аккуратно выдернуть.При помощи газового ключа и отвёртки выкручиваются болты
4. С приложением небольшого усилия вынимается сам модуль подушки безопасности.Модуль подушки вынимается с приложением небольшого усилия
5. Одновременно отключаются провода. От снятой подушки отключаются провода
6. Сбор осуществляется в обратном порядке. Если вместе с Airbag снимался руль, то при его установке необходимо провернуть спиральный кабель на 2,5 оборота — такое положение соответствует прямому положению руля.

Снятие подушки Airbag с руля Smart

Демонтаж подушки безопасности в автомобилях марки Smart осуществляется только со снятием рулевого колеса. Прежде чем приступать к разбору, необходимо отключить аккумулятор во избежание срабатывания Airbag.

1. Под кожухом рулевой колонки с нижней стороны располагается единственный болт, который нужно открутить.
2. Руль вынимается с небольшим усилием на себя. Прежде чем его окончательно снять, необходимо отключить два провода — они подсоединены к датчикам AirBag и ESP.
3. Снятое рулевое колесо размещается на ровной поверхности «лицом» вниз для демонтажа пластикового кожуха. Крепится он фиксирующими клипсами.
4. После снятия панели открываются места крепления задней и лицевой панели. Для демонтажа лицевой панели придётся отцепить три клипсы и разогнуть фиксирующие элементы.
5. Под передней пластиковой панелью рулевого колеса находятся контакты «гудка».
6. Подушка безопасности снимается после откручивания двух болтов с тыльной стороны.

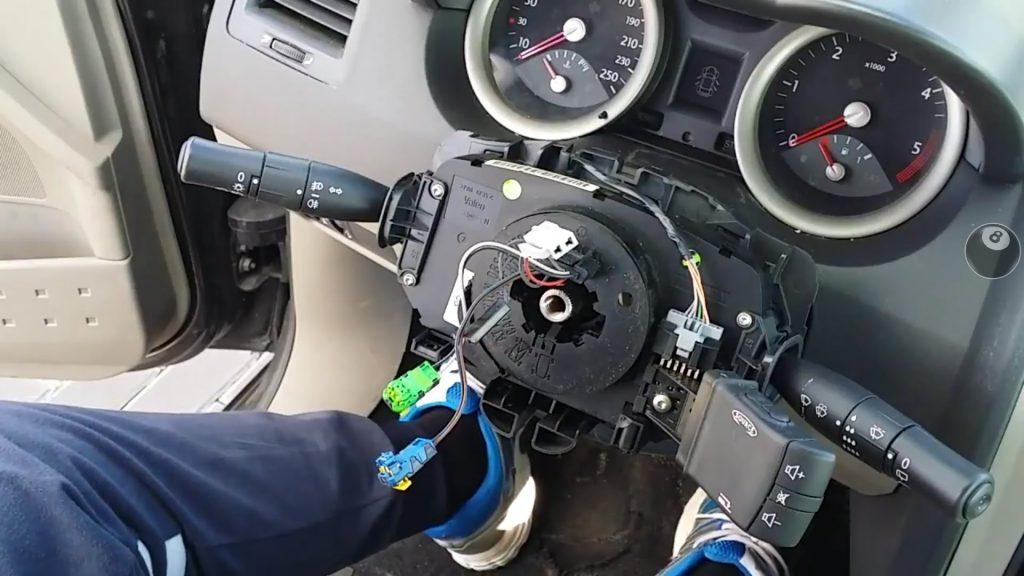

7. Помимо самой Airbag, внутри руля находится картридж с проводами, два из которых подключаются к подушке, два — к ESP. Жёлтый разъем Airbag желательно отключить.

Возможен ли ремонт снятой подушки безопасности

Возможность восстановления сработавших подушек безопасности — один из актуальных вопросов, волнующих многих водителей, попадавших в ДТП. Выводы, к сожалению, неутешительные: отремонтировать подобную вещь нереально. В случае срабатывания подушки безопасности производится полная замена облицовки, подушки и патрона. Однако такие работы нередко выливаются в круглые суммы, особенно если речь идёт об иномарках. В такой ситуации есть выход — восстановление Airbag.

Восстановление

Существует два способа восстановления Airbag. Один из них считается правильным и подразумевает под собой замену пиропатрона и самой подушки. Вся облицовка крайне аккуратно и осторожно восстанавливается. Несмотря на то, что данный способ дорогостоящий, он обходится намного дешевле полной замены. Однако проводить восстановление может только профессионал, способный правильно настроить блок управления — при сбое данных подушка безопасности может сработать в любое время без видимой на то причины.

Впрочем, подобные неприятные последствия устраняются путём приобретения и установки нового блока системы SRS Airbag. Подобное устройство вносит в память компьютера столкновение, что позволит избежать появления ошибки при установке новой подушки.

Второй способ восстановления считается неправильным и подразумевает под собой полный разбор всего блока и заполнение свободной полости монтажной пеной. Подобное безобразие сверху закрывается облицовкой. Конечно, такой вариант чисто косметический и не гарантирует никакой защиты и безопасности в случае очередного столкновения. Единственным его преимуществом можно назвать дешевизну.

Что ставят вместо них: муляжи и обманки

При нежелании владельца автомобиля устанавливать новые подушки безопасности взамен сработавших допускается использование так называемых обманок — устройств, имитирующих работоспособность Airbag при её отсутствии. Данный вариант дешёвый и простой, однако в несколько раз снижает безопасность передвижения в автомобиле.

В таких ситуациях в первую очередь приобретают муляж на рулевое колесо. После срабатывания подушки безопасности крышка с руля отлетает, и установить обратно её невозможно. Для придания салону презентабельного внешнего вида приобретается муляж крышки, который закрывает местоположение подушки.

Первый подразумевает использование реле времени, способного погасить лампочку системы безопасности. Оно обесточивает лампу через определённый временной интервал. Проще говоря, лампа после включения зажигания потухнет спустя 5–7 секунд.

Такой вариант позволяет внешне сымитировать штатную систему безопасности, но при подключении сканера к автомобилю блок управления будет выдавать ошибки. Стоимость воплощения такого варианта минимальна — достаточно приобрести реле, а установить его можно своими руками.

Второй метод не требует практически никаких финансовых затрат, но исключает вероятность распознавания ошибок сканером. Для этого устанавливается резистор с определённым сопротивлением.

Суть этого способа проста — у пиропатрона подушки безопасности имеется определённое сопротивление, по которому блок управления определяет, исправна деталь или нет. Срабатывание системы обнуляет сопротивление, соответственно, блок выдаёт ошибку и зажигает индикатор на приборной панели.

Перечисленные выше варианты замены сработавшей подушки безопасности экономичны и быстро воплощаемы, но абсолютно небезопасны. В случае столкновения спасти водителя может только исправная система Airbag, а не её муляж.

Предлагаемые народными умельцами способы замены сработавших подушек безопасности на муляжи и подделки небезопасны — блок управления автомобиля будет считать, что Airbag отсутствует, выдавая ошибку. Визуальное неприятие постоянно горящего индикатора на приборной панели отвлекает внимание водителя от дороги, что грозит риском попадания в ДТП. Наибольшую опасность несут столкновения и аварийные ситуации — в этом случае система безопасности автомобиля просто не сработает, поскольку подушка безопасности заменена муляжом, неспособным защитить человека от травм и сохранить его жизнь и здоровье.

Система безопасности автомобиля гарантирует сохранность здоровья и жизни водителя и пассажиров в случае столкновения. Регулярная проверка её работоспособности и своевременная замена сработавших элементов повышает безопасность поездок на автомобиле.
