В каких случаях необходимо снимать и ремонтировать блок?

На неисправность головки блока цилиндров на ВАЗ 2107 могут указывать следующие симптомы:

Поэтапное руководство

Многие неисправности решаются после протяжки болтов, но если это не помогает, то может понадобиться капитальный ремонт этого узла, предусматривающий снятие не только ГБЦ, но и других деталей блока. Возможно, потребуется замена некоторых частей, в частности прокладки, маслосъемных колпачков и направляющих клапанов.

Инструменты

Для работы нам понадобятся следующие инструменты:

Перед началом работ по ремонту головки блока цилиндров ее вначале необходимо снять и очистить от загрязнений.

Этапы

Подготовительные работы и снятие головки

1. Первым делом нужно слить ОЖ с двигателя.
2. Снимаем карбюратор.
3. Отсоединив патрубки и шланги, снимаем воздушный барьер.

   Отсоединяем шланги и патрубки

4. Убираем крышку головки.
5. Проводим совмещение отметок на шкиве коленчатого вала с отметкой на приводе распредвала и отметки на шкиве распределительного вала с отметкой на его корпусе как продемонстрировано на фото.

   Совмещение меток

6. Отсоединив стопорную шайбу распредвала, ослабляем натяжение цепи.
7. Сорвав болт, убираем звездочку.
8. Откручиваем крепления.
9. Извлекаем распределительный вал с корпусом.

   Распределительный вал

10. Предварительно поставив отметки при помощи маркера, снимаем рокеры.

    Снятие рокеров

11. Отсоединяем провода.
12. Снимаем трубу и выкручиваем болты крепления ГБЦ к блоку.

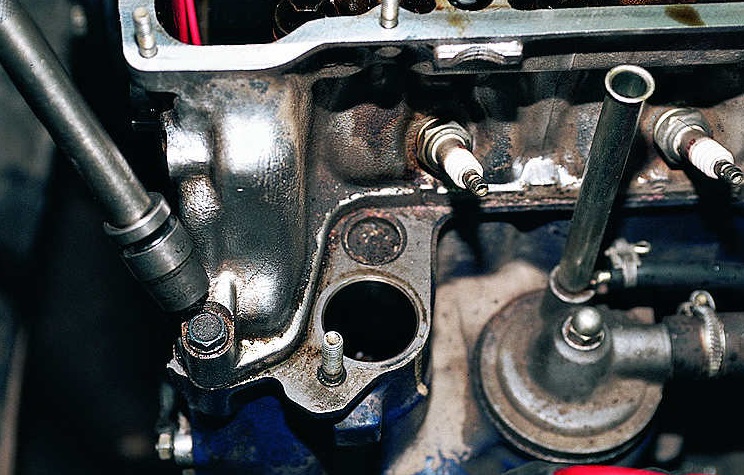

13. Снимаем головку.
14. Осматриваем ее состояние и очищаем от загрязнений.

    Осмотр состояния головки

В этом видео показан процесс снятия головки блока цилиндров.

Проверка состояния

Теперь пришло время рассухаривания клапанов. Это делается специальным устройством. Если не видны сколы, трещинки, ржавчины проводим дальнейший осмотр. Оцениваем состояние седел, ремонт которых рекомендуется каждые двести тысяч километров пробега.

Меняем направляющие втулки

Производим осмотр направляющих втулок, в случае их неудовлетворительного состояния они подлежат замене.

Для их извлечения применяют специальный инструмент. Если такого под рукой нет, то можно обойтись пассатижами и зажимом. Сняв втулки производим замер их диаметра. Покупаем аналогичные, размер, которых на 0,05-0,07 миллиметров больше меняемых.

Запрессовываются направляющие при помощи оправки, электроплиты, молотка и смазки.

1. Головку ставим на подставку по краям.
2. Ставим электрический прибор под место работы.
3. Ждем, пока металл нагреется приблизительно до ста градусов (чтобы он расширился).
4. Теперь необходимо как следует смазать втулку смазкой.
5. Сняв с держателей, вбиваем новые направляющие.
6. Когда будут заменены все восемь, ждем охлаждения ГБЦ.
7. Клапаны не должны болтаться и ходить свободно, не должно быть каких-либо заклиниваний.

Проверяем герметичность головки

Чтобы добиться плотного прилегания клапанов к седлам, необходимо выполнить следующее. При помощи пасты для притирки, смажьте клапан и вставьте его в головку. Есть несколько приемов его вращения вот некоторые из них:

• при помощи шланга, плотно надетого на деталь;
• при помощи приспособления, очень похожего на штопор.

Основным признаком хорошей притирки клапана будет специфическая матовая поверхность седла в том месте, где она контактирует с деталью.

Герметичность головки можно проверить при помощи заливки в коллекторы керосина, можно также использовать бензин. Если выполнено правильно, то не должно быть протеканий первые пять-семь минут.

Внимание! Все детали двигателя нужно промывать специальным раствором, это обеспечит длительную и бесперебойную работу силовой установки в течении длительного времени.

При сборке головке обязательно обратите внимание на правильную протяжку болтов. Она должна проводиться строго по схеме. В случае неверной протяжки могут появиться перекосы и как следствие, вся ваша предыдущая работа будет перечеркнута. Если остались вопросы посмотрите видео.

 Загрузка …

Видео «Ремонт ГБЦ»

В этом видео показан ремонт головки блока цилиндров и замена отработанных узлов.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Установка и снятие головки цилиндров Ваз 2107, Ваз 2105, Ваз 2104

Автолюбителю

Снятие и установка клапана лада 2105, порядок действий при ремонте головки своими руками на автомобиле лада 2107, замена сальников ваз 2104, ваз 2105, ваз 2107. Обслуживание двигателя лада 2104. Инструкции по ремонту двигателя и систем: питания, охлаждения и смазки лада 2105. Осмотр и ремонт коленвала и распределительного вала, поршневой группы лада 2107. Инструкции по разборке и сборке головки и блока цилиндров. Головку цилиндров снимают с двигателя на автомобиле, если для устранения неисправности не нужно снимать сам двигатель ваз 2105 или если требуется только удалить нагар с поверхностей камеры сгорания и клапанов. Снимать головку цилиндров с двигателя необходимо в следующем порядке: — слейте охлаждающую жидкость из радиатора и блока цилиндров и снимите воздушный фильтр; — отсоедините провода от аккумуляторной батареи, свечей зажигания и от датчика указателя температуры охлаждающей жидкости; отсоедините трос привода воздушной заслонки от карбюратора; — ключом 67.7812.9514 выверните свечи зажигания и датчик температуры охлаждающей жидкости; — отсоедините тяги привода дроссельной заслонки от промежуточного рычага на крышке головки цилиндров ваз 2107, ваз 2105, ваз 2104 и снимите крышку; Проверка совпадения установочной метки на звездочке распределительного вала с меткой на корпусе подшипников: 1 —метка на звездочке; 2 — метка на корпусе подшипников Распределитель зажигания 0. 3706: 1 — валик распределителя зажигания; 2 — провод подвода тока к распределителю зажигания; 3 — защелка крепления крышки; 4 — корпус вакуумного регулятора; 5 — диафрагма; 6 — крышка вакуумного регулятора; 7 — тяга вакуумного регулятора; 8 — патрубок для вакуумного шланга от карбюратора; 9 — смазочный фитиль (фильц) кулачка; 10 — опорная (ведомая) пластина регулятора опережения зажигания; 11 — ротор распределителя зажигания; 12 — боковой электрод с клеммой для провода к свече зажигания; 13 — крышка распределителя зажигания; 14 — центральная клемма для провода от катушки зажигания; 15 — центральный угольный электрод с пружиной; 16 — центральный контакт ротора; 17 — резистор для подавления радиопомех; 18 — наружный контакт ротора; 19 — ведущая пластина центробежного регулятора; 20 — грузик центробежного регулятора опережения зажигания; 21 — ось рычажка; 22 — кулачок прерывателя; 23 — рычажок прерывателя; 24 — стойка с контактами прерывателя; 25 — контакты прерывателя; 26 — подвижная пластина прерывателя; 27 — конденсатор; 28 — корпус распределителя зажигания; 29 — маслоотражательная муфта валика; 30 — стопорная пластина подшипника; 31 — подшипник подвижной пластины прерывателя; 32 — корпус масленки; 33 — винты крепления стойки с контактами прерывателя; 34 — винт клеммового зажима; а — канавка для отличия распределителей зажигания 30. 3706; б — паз для перемещения стойки с контактамиРис. 8–22. Распределитель зажигания 0.3706: 1 — валик распределителя зажигания; 2 — провод подвода тока к распределителю зажигания; 3 — защелка крепления крышки; 4 — корпус вакуумного регулятора; 5 — диафрагма; 6 — крышка вакуумного регулятора; 7 — тяга вакуумного регулятора; 8 — патрубок для вакуумного шланга от карбюратора; 9 — смазочный фитиль (фильц) кулачка; 10 — опорная (ведомая) пластина регулятора опережения зажигания; 11 — ротор распределителя зажигания; 12 — боковой электрод с клеммой для провода к свече зажигания; 13 — крышка распределителя зажигания; 14 — центральная клемма для провода от катушки зажигания; 15 — центральный угольный электрод с пружиной; 16 — центральный контакт ротора; 17 — резистор для подавления радиопомех; 18 — наружный контакт ротора; 19 — ведущая пластина центробежного регулятора; 20 — грузик центробежного регулятора опережения зажигания; 21 — ось рычажка; 22 — кулачок прерывателя; 23 — рычажок прерывателя; 24 — стойка с контактами прерывателя; 25 — контакты прерывателя; 26 — подвижная пластина прерывателя; 27 — конденсатор; 28 — корпус распределителя зажигания; 29 — маслоотражательная муфта валика; 30 — стопорная пластина подшипника; 31 — подшипник подвижной пластины прерывателя; 32 — корпус масленки; 33 — винты крепления стойки с контактами прерывателя; 34 — винт клеммового зажима; а — канавка для отличия распределителей зажигания 30. 3706; б — паз для перемещения стойки с контактами — поверните коленчатый вал лада классика до совмещения метки на шкиве с длинной меткой на крышке привода распределительного вала, а метки на звездочке распределительного вала — с меткой на корпусе подшипников распределительного вала; — отсоедините шланг от трубки подвода жидкости к отопителю, а от выпускного коллектора — кронштейн крепления трубки отвода жидкости из отопителя; — отсоедините шланги от карбюратора, впускного трубопровода и от выпускного патрубка охлаждающей рубашки головки цилиндров ваз 2107; — отсоедините от выпускного коллектора защитный щиток стартера и приемную трубу глушителей; ПРИМЕЧАНИЕ Выпускной коллектор и впускной трубопровод с карбюратором лучше оставить на головке. Их можно снять позже при разборке головки цилиндров. — отпустите колпачковую гайку натяжителя цепи, отожмите монтажной лопаткой шток натяжителя и зафиксируйте его колпачковой гайкой; — снимите звездочку распределительного вала и корпус подшипников вместе с распределительным валом; — отверните болты крепления головки цилиндров к блоку и снимите головку ваз 2104. Для того, чтобы снова установить и закрепить головку на блоке цилиндров, проведите описанные операции в обратной последовательности, при этом: — не забудьте поставить прокладку головки цилиндров и прокладку крышки головки; Порядок затягивания болтов головки цилиндров Порядок затягивания гаек корпуса подшипников распределительного вала — затяните болты крепления головки лада классика в последовательности, а гайки шпилек корпуса подшипников распределительного вала — в последовательности. Болты крепления головки цилиндров затягивайте в два приема: — предварительным моментом 33,3–41,16 Н·м (3,4–4,2 кгс·м) болты 1–10; — окончательным моментом 95,94–118,38 Н·м (9,79–12,08 кгс·м) болты 1–10 и моментом 30,67–39,1 Н.м (3,13–3,99 кгс.м) болт 11. При установке цепи обращайте внимание на совпадение установочных меток. Натягивайте цепь, как указано в подразделе «Распределительный вал и его привод». При установке крышки головки цилиндров с прокладкой, гайки крепления крышки затягивайте моментом не более 7,85 Н. м (0,8 кгс.м), чтобы не вызвать разрыв прокладки по крепежным отверстиям и коробление крышки. При ремонте двигателя ваз 2104, ваз 2105, ваз 2107 прокладку крышки рекомендуется заменять новой. После установки головки цилиндров ваз 2104, ваз 2105, ваз 2107 проверьте и отрегулируйте момент зажигания. Размеры головки цилиндров Снятие и установка головки цилиндров Разборка и сборка клапанного механизма Очистка головки цилиндров Седла клапанов Клапаны Направляющие втулки клапанов Маслоотражательные колпачки втулок Рычаги клапанов Пружины клапанов Прокладка головки цилиндров Герметичность головки цилиндров Разборка и сборка Блок цилиндров Шатунно-поршневая группа Коленчатый вал и маховик Головка цилиндров Распределительный вал Система охлаждения Система смазки Система питания ВАЗ / 2104, 2105, 2107 / ремонт / двигатель / головка цилиндров / Снятие и установка головки цилиндров

Замена прокладки ГБЦ на ВАЗ 2101-2107

Если вы разбирали двигатель на автомобиле ВАЗ 2101-2107, то в любом случае потребуется замена прокладки ГБЦ, так как она не предназначена для повторной установки . Также есть и другие случаи, когда его необходимо заменить. Чаще всего приходится менять его, если он сгорел или повредился во время установки.

Если вы заметили на своем автомобиле такие симптомы, как пузырение в расширительном бачке, а также появление тосола или тосола в месте соединения головки и блока цилиндров, то это свидетельствует о повреждении прокладки. В этом случае двигатель долго не работает, будет постоянно перегреваться, а охлаждающая жидкость всегда будет уходить через негерметичные соединения.

На «классических» моделях Лада, таких как ВАЗ 2101-2107, для снятия ГБЦ необходимо снимать распредвал, так как другим способом добраться до болтов крепления невозможно.

Итак, для выполнения этой работы нам потребуется:

• Ключ на 10, желательно головка с гаечным ключом или трещоткой
• Головка на 13, 17 и 19
• Отвертки плоские и крестовые
• Лебедки и удлинители
• 2
• 2 рукоятки с трещоткой
• Динамометрический ключ является основным инструментом, необходимым для выполнения этой работы.

Сразу скажу, что на представленных в статье фотографиях показан процесс с полным снятием карбюратора, впускного и выпускного коллекторов. Но на самом деле можно обойтись и без удаления всех этих узлов. Вы можете полностью демонтировать ГБЦ с установленными на ней карбюратором и коллекторами.

Итак сначала ознакомьтесь с инструкцией по снятию распредвала на ВАЗ 2107 . После этого откручиваем патрубки подачи охлаждающей жидкости:

И после этого отводим в сторону:

Также не забываем отсоединить провода от датчика давления масла:

Проверяем, все ли шланги и трубки отсоединены, чтобы ничего не повредить при снятии ГБЦ. Затем можно открутить болты крепления головки к блоку цилиндров, сначала оторвать их рукояткой, а потом можно закрутить трещоткой, чтобы дело пошло быстрее:

После того как все болты полностью откручены, вы можно аккуратно приподнять головку блока цилиндров:

И напоследок снимаем с блока, результат чего можно увидеть на фото ниже:

Внимательно осмотрите поверхность головки изнутри, чтобы понять почему прогорела прокладка и между ними прошел антифриз сустав (если такие симптомы были на вашем автомобиле). Если рядом с каналами есть следы коррозии, то это не допускается и такую ​​ГБЦ желательно заменить. Если следы коррозии не очень глубокие, то можно отшлифовать поверхность головки, чтобы выровнять канавки по всей площади. Разумеется, после такой процедуры необходимо будет подобрать более толстую прокладку, чтобы сохранить значение степени сжатия.

Если с головкой блока цилиндров все в порядке и нужно просто заменить прокладку, то обязательно тщательно очистите ее поверхность. Я делаю это специальным спреем для снятия подушечек, который наношу на 10-15 минут, а потом счищаю.

После этого тщательно протираем поверхность насухо, устанавливаем новую прокладку на блок так, чтобы она ровно легла по направляющим и можно было устанавливать ГБЦ. Далее нужно затянуть болты в строго определенной последовательности:

Также стоит отметить, что это следует делать только с помощью динамометрического ключа. Лично я использую трещотку Ombra. Он подходит для большинства работ с отечественными автомобилями, а крутящий момент составляет от 10 до 110 Нм.

Что касается момента силы при затяжке болтов ГБЦ на ВАЗ 2101-2107, то он следующий:

• первый этап — затягиваем с моментом 33-41 Нм
• второй (заключительный) от 95 до 118 Нм.

На фото выше не показан сам процесс сборки, поэтому прошу не обращать особого внимания на условия ремонта. Просто показано наглядно, как все это делается. В идеале все должно быть чисто, чтобы в двигатель не попал мусор.

После окончательной затяжки всех болтов можно установить все снятые детали в обратном порядке. Цена прокладки в пределах 120 руб. Не нужно использовать герметик!
