Как снять подушки и узлы системы безопасности автомобиля Нива Шевроле
Подготавливаем автомобиль и отключаем минусовую клемму аккумулятора
В схеме блока управления системой надувных подушек безопасности имеется аварийный запас электроэнергии
С целью разряда конденсаторов после выключения зажигания необходимо выждать не менее 10 секунд перед выполнением работ
Снятие модуля надувной подушки безопасности водителя
Устанавливаем передние колеса в положение прямолинейного движения автомобиля. Верхние спицы рулевого колеса должны располагаться в горизонтальном положении.
Открываем левую переднюю дверь.
Находясь снаружи автомобиля, сбоку от рулевого колеса, вставляем отвертку с плоским лезвием 1 (рис. 1) в левое отверстие на рулевом колесе, надавливаем на отвертку, высвобождаем модуль из фиксатора рулевого колеса.
Прокручиваем руль на 180 градусов и вставляем плоскую отвертку в правое отверстие на рулевом колесе.
Надавите на отвертку высвободите модуль из фиксаторов 1 (рис.
2) рулевого колеса.
Верните рулевое колесо в первоначальное положение, извлеките модуль 1 (рис. 3) надувной подушки безопасности не подвергая при этом натяжению жгут Г-образной колодки.
Плоской отверткой отсоедините фиксатор 3 и отсоедините Г-образную колодку 2 от модуля, отсоедините колодку 5 звукового сигнала, снимите модуль 1 газогенераторный.
Внимание. Не сработавший модуль газогенераторный положите на плоскую поверхность облицовочной крышкой вверх.
При оплавлении Г-образной колодки в случае демонтажа сработавшего модуля газогенераторного отсоединение модуля произведите обрезкой жгута колодки.
Установка подушки безопасности водителя
Перед установкой модуля газогенераторного визуально убедитесь в отсутствии механических повреждений и наличии ярлыка со штрихкодом и идентифицирующим номером на модуле газогенераторном.
Внимание. При установке нового модуля газогенераторного оторвите ярлык 7 (рис.
4) с штрихкодом с модуля газогенераторного и вклейте его в раздел «Особые отметки» сервисной книжки, указав дату установки и пробег автомобиля, причину замены.
Находясь снаружи автомобиля сбоку от рулевого колеса, подведите модуль газогенераторный к месту установки в рулевом колесе, присоедините колодки звукового сигнала, без приложения боковых усилий вставьте Г-образную колодку в разъем модуля газогенераторного до получения характерного фиксирующего щелчка.
Вставьте фиксатор в колодку до характерного щелчка.
Внимание. До установки фиксатора в Г-образную колодку модуль надувной подушки безопасности находится в транспортном положении, контакты разъема запала-воспламенителя шунтированы.
Подведите модуль газогенераторный к гнезду рулевого колеса, затем вставьте модуль надувной подушки безопасности до щелчка в рулевое колесо.
Снятие соединителя с устройством вращающимся
Снимаем подушку безопасности водителя, как описано выше
Отверните винты крепления и снимите кожух 1 (рис.
5) облицовочный верхний и кожух 5 облицовочный нижний.
Снимите с выключателя зажигания уплотнительное кольцо.
Установите передние колеса в положение прямолинейного движения автомобиля. Верхние спицы рулевого колеса должны располагаться в горизонтальном положении.
Отверните гайку 1 (рис. 6) крепления рулевого колеса и снимите рулевое колесо 4 с вала рулевого управления, пропустив при этом колодки 2 и 3 жгута проводов через отверстие в ступице рулевого колеса.
Внимание. После снятия рулевого колеса исключите осевое перемещение фиксатора цилиндрического. Для исключения поломки не вращайте крышку устройства вращающегося, так как оно автоматически фиксируется.
Извлеките из соединителя переключатели 1 (рис. 7) стеклоочистителей и световой сигнализации.
Отсоедините колодки 2 жгута панели приборов от соединителя.
Ослабьте болт 3 (рис. 8) крепления и снимите с вала рулевого управления соединитель с устройством вращающимся в сборе.
Установка соединителя с устройством вращающимся
Внимание. Установка соединителя с устройством вращающимся на вал рулевого управления должна выполняться непосредственно перед установкой рулевого колеса на вал.
Перед установкой сошка рулевого механизма должна находиться в среднем положении, передние колеса при этом должны быть в положении прямолинейного движения автомобиля.
Установите на вал рулевого управления соединитель 1 (рис. 8) с устройством вращающимся, болт 3 крепления соединителя не затягивайте.
Внимание. В случае если произошло непреднамеренное вращение крышки устройства вращающегося, необходимо выставить ее в среднее положение.
Для чего нажмите на цилиндрический фиксатор 4 (рис. 9) и, осторожно вращая влево или вправо до ощутимого сопротивления, выведите крышку 1 устройства вращающегося в крайнее положение.
После этого поверните крышку 1 на два полных оборота в обратном направлении и на третьем обороте установите в положении как показано на рисунке 7 (этикетка 3 должна быть слева, выводы жгутов проводов справа).
Отпустите цилиндрический фиксатор, при этом крышка должна зафиксироваться в неподвижном положении.
При установке нового соединителя с устройством вращающимся удалите из устройства вращающегося красный транспортировочный предохранитель фиксирующий подвижный элемент устройства в среднем положении, поверните транспортировочный предохранитель вокруг своей оси на 150°+30°.
Переместите соединитель 1 (рис. 10) с устройством вращающимся в сборе вдоль оси вала так, чтобы контрольный размер от торца вала 2 до оси винта крепления нижнего облицовочного кожуха к соединителю составлял 58+0,5 мм. Заверните и затяните болт 3.
Присоедините колодки жгута панели приборов к соединителю.
Внимание. Перед установкой рулевого колеса на рулевой вал убедитесь, что передние колеса автомобиля находятся в направлении прямолинейного движения.
Проденьте в правое отверстие ступицы рулевого колеса колодки 2 и 3 (рис. 11) устройства вращающегося и установите на вал рулевого управления рулевое колесо 4.
При этом верхние спицы рулевого колеса должны находиться в горизонтальном положении.
Заверните и затяните гайку 1 крепления рулевого колеса соблюдая момент затяжки 31,4…51 Нм (3,2…5,2 кГ.м).
Установите в соединитель переключатели стеклоочистителей и световой сигнализации.
Установите на выключатель зажигания уплотнительное кольцо.
Установите верхний и нижний облицовочные кожухи и закрепите их винтами.
Вращая рулевое колесо вправо и влево до упора, убедитесь в отсутствии заеданий, стуков и в плавности вращения, а также в работоспособности сброса рычага указателей поворота.
Покачивая за рулевое колесо, убедитесь в отсутствии радиального и осевого люфтов рулевого колеса.
Установите модуль подушки безопасности водителя
Снятие блока управления системой надувных подушек безопасности
Снимите панель приборов, как описано в статье – Снятие панели приборов Нива Шевроле выпуска с 2009 г
Отведите фиксатор 1 (рис. 12) колодки в сторону и, отсоедините колодку 2 жгута проводов панели приборов от разъема блока 3 управления СНПБ.
Отверните гайки 1 (рис. 13) крепления блока 2 управления СНПБ и снимите блок управления.
Установка блока управления СНПБ
Установку блока управления производите в порядке обратном снятию.
При установке БУСНПБ стрелка 3 на крышке блока должна быть направлена по ходу движения автомобиля.
Внимание. Блок управления СНПБ поставляется в запасные части в заблокированном состоянии. После замены блока управления его необходимо разблокировать.
Снятие модуля надувной подушки безопасности пассажира
Снимите вещевой ящик панели приборов.
Отсоедините колодку 1 (рис. 14) жгута проводов дополнительного от колодки 2 жгута проводов панели приборов. Отсоедините скобу 3.
Отверните болты 1 (рис. 15) крепления модуля к кронштейну 2 поперечины панели приборов.
Через проем вещевого ящика, поочередно воздействуя на фиксаторы 1 (рис. 16) облицовочной крышки 2 МНПБП, подавая снизу, извлеките модуль 3 НПБП из панели приборов 4.
Внимание. Не сработавший модуль НПБП положить на плоскую поверхность облицовочной крышкой вверх.
Плоской отверткой выведите из Г-образной колодки 1 (рис. 17), присоединенной к разъему МНПБП, фиксатор 2, затем, отожмите тонкой плоской отверткой фиксирующие усики 4 колодки и отсоедините Г-образную колодку 1 от разъема модуля 5 и снимите жгут 3 проводов дополнительный.
В случае демонтажа сработавшего модуля НПБП проверьте исправность жгута проводов к модулю НПБП. При обнаружении повреждения колодки к модулю НПБП, оплавления, обрыва или короткого замыкания проводов к модулю НПБП жгут замените.
Установка модуля надувной подушки безопасности пассажира
Перед установкой МНПБП визуально убедитесь в отсутствии механических повреждений и наличии ярлыка со штрихкодом и идентифицирующим номером на модуле.
Внимание. При установке нового модуля НПБП оторвите ярлык 6 (рис. 17) с штрихкодом с модуля и вклейте его в раздел «Особые отметки» сервисной книжки, указав дату установки и пробег автомобиля, причину замены
Вставьте Г-образную колодку жгута проводов дополнительного панели приборов в разъем модуля НПБП до получения характерного фиксирующего щелчка.
Вставьте фиксатор в Г-образную колодку до характерного щелчка.
Внимание. До установки фиксатора в Г-образную колодку модуль надувной подушки безопасности находится в транспортном положении, контакты разъема запала-воспламенителя шунтированы
Установите модуль НПБП в панель приборов и зафиксируйте крышку МНПБП в панели приборов.
Заверните и затяните болты крепления МНПБП к кронштейну соблюдая момент затяжки (8+1)Нм при этом обеспечьте равномерный зазор между крышкой МНПБП и панелью приборов.
Подсоедините дополнительный жгут к жгуту панели приборов, установите вещевой ящик панели приборов.
Снятие устройства предварительного натяжения ремней безопасности
Отожмите рычаг механизма перемещения сиденья и сдвиньте переднее сиденье назад.
Отсоедините колодку 1 (рис. 18) жгута проводов устройства предварительного натяжения переднего ремня безопасности.
Отсоедините колодку 2 жгута проводов обогрева сиденья (при наличии).
Снимите переднее сиденье
Внимание.
Работы по снятию/установке устройства предварительного натяжения ремня безопасности обязательно проводите в перчатках
Отверните болт 1 (рис. 19) крепления устройства предварительного натяжения ремня безопасности, и осторожно удерживая за пиротехническую трубку, отсоедините устройство 2 предварительного натяжения ремня безопасности с проставкой от салазок 3 переднего сиденья.
Установка устройства предварительного натяжения ремней безопасности
Перед установкой устройства предварительного натяжения ремней безопасности визуально убедитесь в отсутствии механических повреждений.
Установите устройство предварительного натяжения передних ремней безопасности с проставкой на салазки переднего сиденья, заверните и затяните болт крепления устройства предварительного натяжения.
Установите сиденье в салон автомобиля в порядке обратном снятию.
Присоедините колодку жгута проводов устройства предварительного натяжения переднего ремня безопасности к колодке жгута проводов заднему.
Присоедините колодку жгута проводов обогрева сиденья (при наличии) к колодке заднего жгута проводов
После выполнения работ по снятию/установке компонентов СНПБ присоединить клемму провода «массы» к аккумуляторной батарее.
Внимание. Во время присоединения клеммы провода «массы» к аккумуляторной батарее зажигание должно быть выключено. При этом никто не должен находиться в салоне автомобиля.
Снятие подушки безопасности водителя (в руле) Lada Largus / Лада Ларгус
Примечание:
См. также Снятие подушки безопасности пассажира
Описание системы подушек безопасности и принцип работы см. тут
Примечание: каталожный номер подушки см. тут и тут
Компоненты подушек безопасности одноразового действия. Сработавшие подушки безопасности и блок управления системы надувных подушек безопасности необходимо заменить. При срабатывании подушки водителя обязательной замене подлежат также рулевое колесо и соединитель с вращающимся устройством.
Замена компонентов системы подушек безопасности проводится:
— при обнаружении неисправностей в компонентах системы;
— при повреждении компонентов системы;
— при срабатывании подушек, или отдельных ее компонентов.
Рекомендуется производить замену модуля надувной подушки безопасности по истечении 10 лет с даты производства. Дата изготовления указывается на этикетке, на корпусе
модуля и ленте ремня безопасности.
Допускается устанавливать компоненты системы соответствующие только модели данного автомобиля. Наличие подушки безопасности на автомобиле подтверждается надписью «AIRBAG» на рулевом колесе.
Снятие
Отсоедините клемму «минус» от аккумулятора. Выждать 10 минут для разрядки конденсатора активатора подушки.
Модуль подушки безопасности крепится на руле двумя зацепамт…
… которые удерживаются за пружинные фиксаторы на руле
Вид со стороны приборной панели: так выглядит рулевое колесо и закреплённый в нём модуль подушки безопасности .
..
1 – зацепы модуля подушки безопасности; 2 – пружинные фиксаторы руля

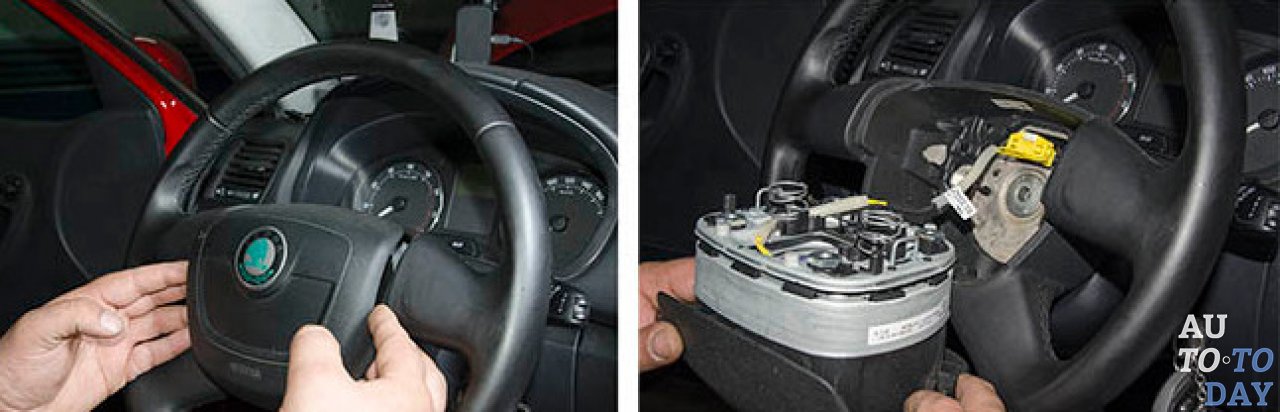

Сожмите пружинные фиксаторы крепления модуля подушки безопасности, одновременно вводя стержни (можно исподьзовать отвёртки) в два отверстия, расположенные по бокам рулевого колеса…
Задача заключается в том, чтобы отжать пружинный фиксатор (показано при снятой подушке)
Одновременно (желательно чтобы это делал помощник) нужно потянуть руками за модуль подушки безопасности на себя. Работу можно выполнить и одному, если отжимать и выводить из зацепления фиксаторы и оттягивать модуль подушки поочередно с каждой стороны.
Примечание: по технологии, мастера при снятии подушки, подпирают её специальными клиньями 2, которые вставляют между модулем подушки 1 и рулём.
Вывести из соединения с фиксаторами и отвести подушку в сторону на сколько это позволит проводка.
1 – модуль газогенераторный;
2 – Г-образный разъём проводки;
3 – фиксатор;
4 – проводка;
5 – фиксирующие зацепы
Подденьте и поднимите фиксатор
Подденьте отверткой и отсоедините колодку проводки подушки безопасности
Примечание:
При оплавлении Г-образного разъёма, в случае снятия сработавшей подушки, отсоединение модуля произвести обрезкой проводки.
Снимите полностью подушки безопасности водителя.
Несработавший модуль подушки безопасности можно класть только накладкой вверх
Установка
Перед установкой нового модуля подушки, визуально убедиться в отсутствии механических повреждений и наличии идентификационной этикетки на модуле подушки
Находясь сбоку от рулевого колеса, подвести модуль подушки к месту установки в рулевом колесе, без приложения боковых усилий вставить Г-образную колодку в разъем модуля до получения характерного фиксирующего щелчка. После чего вставить фиксатор 3 в колодку до характерного щелчка.
Внимание! До установки фиксатора в Г-образную колодку модуль надувной подушки безопасности находится в транспортном положении, контакты разъёма запала-воспламенителя шунтированы.
Находясь сбоку от рулевого колеса установить подуль подушки в рулевое колесо так, чтобы установочные штифты встали в отверстия модуля. Затем надавить на модуль до его фиксации в рулевом колесе.
Внимание! В целях безопасности первое включение зажигания на автомобиле с замененным модулем надувной подушки безопасности водителя должно производиться следующим образом:
— открыть дверь водителя;
— не садясь на сиденье, правой рукой, расположив ее под рулевым колесом, включить зажигание, при этом голова специалиста, проводящего данную операцию, не должна находится между рулевым колесом и сиденьем водителя.
После включения зажигания при отсутствии неисправностей сигнализатор диагностики (символ оранжевого цвета) должен включиться на 3-4 секунды и выключиться. Выключить зажигание.
Как снять подушку безопасности на транспортных средствах
Автор статьи: Обновлено 12 июня 2017 г.
Подушка безопасности подключена к предохранителю в блоке предохранителей, который необходимо отключить, чтобы безопасно снять подушку безопасности с автомобиля.
Снятие подушки безопасности на рулевом колесе с транспортных средств — это работа, которую вы можете выполнить примерно за час.
Под капотом:
- Как снять подушку безопасности на грузовике Dodge
- Как снять подушку безопасности на Chevy K-1500 1998 года выпуска
- Как снять подушку безопасности с Chrysler
- Как снять подушку безопасности с Chevy Pickup
Как снять подушку безопасности на грузовике Dodge
Откройте капот и отсоедините отрицательную клемму аккумулятора с помощью гаечного ключа. Дайте грузовику постоять не менее 20 минут, прежде чем приступить к работе с подушкой безопасности.
Протяните руку за рулевое колесо и найдите два винта, которыми подушка безопасности крепится к рулевому колесу. Отвинтите эти винты с помощью отвертки с головкой torx, которая позволит подушке безопасности упасть вперед с рулевого колеса.
Руками отсоедините провод разъема выключателя звукового сигнала и разъем подушки безопасности, затем возьмите подушку безопасности виниловой стороной вверх и аккуратно поместите ее в безопасное место, вдали от любого потенциального источника энергии.
Предметы, которые вам понадобятся
Как снять подушку безопасности на Chevy K-1500 1998 года выпуска
Откройте капот и рожковым ключом отсоедините отрицательную клемму аккумулятора. Дайте грузовику постоять 30 минут, прежде чем переходить к шагу 2.
Вставьте ключ в замок зажигания и поверните его в положение «Вкл.». Поверните руль влево, на 90 градусов от центра. Посмотрите за руль и найдите маленькое отверстие в задней части рулевого колеса. Вставьте плоскую отвертку в отверстие и нажимайте на нее, пока одна сторона подушки безопасности не выскочит из рулевого колеса.
Поверните рулевое колесо на 180 градусов влево так, чтобы другая сторона рулевого колеса была вверху. Поместите плоскую отвертку в отверстие с правой стороны, затем нажмите на нее, чтобы вытолкнуть подушку безопасности.
Вытащите подушку безопасности из рулевого колеса. Отсоедините жгут проводов от задней части подушки безопасности руками. Осторожно выньте подушку безопасности из грузовика и положите лицевой стороной вверх на деревянную поверхность.
Предметы, которые вам понадобятся
Как снять подушку безопасности с автомобиля Chrysler
Отсоедините отрицательный кабель аккумуляторной батареи Chrysler с помощью гаечного ключа, чтобы разрядить ток из подушки безопасности, прежде чем пытаться ее снять. Подождите около 30 минут, прежде чем снимать подушку безопасности.
Снимите крышку блока предохранителей под приборной панелью, между рулевой колонкой и дверью со стороны водителя. Извлеките предохранитель подушки безопасности на рулевом колесе в блоке предохранителей с помощью съемника предохранителей. На крышке блока предохранителей есть схема, где находится предохранитель подушки безопасности.
С помощью отвертки выверните винты на крышке рулевой колонки под колонкой и уберите крышку в сторону. Отсоедините зеленую пластиковую защелку на внутренней стороне колонки и снимите желтый пластиковый выключатель цепи с разъема внутри рулевой колонки.
Ослабьте четыре винта Torx на задней стороне рулевого колеса с помощью биты Torx и торцевого ключа.
Снимите винты Torx с задней части рулевого колеса и снимите узел рулевого колеса/подушки безопасности в центре рулевого колеса настолько, чтобы увидеть соединения электрических проводов на задней части узла.Отсоедините разъемы электропроводки на задней стороне узла рулевого колеса и извлеките узел из салона автомобиля Chrysler.
Необходимые предметы
Гаечный ключ с открытым зевом
Съемник предохранителей
Отвертка
- 90 002 Бит Torx
Набор торцевых ключей
Как снять подушку безопасности с Chevy Пикап
Откройте капот и отсоедините отрицательную клемму аккумулятора с помощью гаечного ключа. Прежде чем продолжить, дайте аккумулятору побыть отсоединенным не менее 15 минут, так как вы хотите, чтобы система зарядки разрядилась.
Вставьте ключ в замок зажигания и поверните его в положение «включено». Автомобиль не должен заводиться, но вы должны иметь возможность свободно поворачивать руль.
Поверните колесо так, чтобы верхняя часть находилась в положении «9 часов».Ощупайте заднюю часть рулевого колеса, чтобы найти два отверстия с каждой стороны. Вставьте плоскую отвертку в одно из отверстий и толкните ее вперед, чтобы вытолкнуть подушку безопасности с одной стороны.
Удерживая освобожденную сторону на месте одной рукой, протолкните другое отверстие. Подушка безопасности должна выскочить из руля.
Снимите подушку безопасности с колеса и отсоедините подушку безопасности от рулевого колеса. Для хранения подушки безопасности убедитесь, что лицевая сторона подушки безопасности направлена вверх. В противном случае подушка безопасности может стать снарядом при случайном срабатывании.
Предметы, которые вам понадобятся
Как снять рулевое колесо/подушку безопасности — Форум Toyota 4Runner
19.03.2018, 14:25 # 1 Участник
Дата регистрации: октябрь 2015 г.
Местоположение: Кэнфилд, Огайо
Сообщений: 109
Как снять рулевое колесо/подушку безопасности
Я снова и снова искал информацию о замене руля и не нашел ничего убедительного. На самом деле это не так сложно сделать, но с подушкой безопасности я решил дать «Как сделать», которое не заканчивается на БУМ.1. Прежде чем что-либо делать с подушкой безопасности/рулем. Отсоедините аккумулятор. Большинство скажет вам, что вам нужно только отключить минус / землю, но я считаю, что лучше перестраховаться, чем сожалеть. Я отключил оба и надел на клеммы толстовку, чтобы убедиться, что они случайно не соприкасаются. Совет профессионала: нажмите кнопку перерыва примерно на 5 минут, чтобы убедиться, что вся энергия в системе исчерпана. (Я читал, что другие оставляют его на 30 минут).
2. Снимите пластиковые накладки на задней части рулевого колеса. Используйте что-то вроде пластикового инструмента, плоской головки или ножа.
Они выскакивают довольно легко и обнажают следующий шаг.
правая сторона:3. Использование Torx 30 (может быть 25, но почти наверняка 30). Открутите найденные болты (на фото выше) при снятии пластиковых накладок панели. Они должны освободиться довольно легко, и не беспокойтесь о том, чтобы вытащить их полностью, задняя крышка рулевого колеса имеет зажим, который удерживает их на месте.
Удалите белые зажимы для проводов. К вашему сведению, подушка безопасности и контроллеры связаны друг с другом.
4. Снятие подушки безопасности. На задней части подушки безопасности есть 2 желтых пластиковых зажима, которые фиксируют разъемы на месте. Вам нужно будет использовать нож, плоскую головку или пластиковый инструмент, чтобы открыть их. то вы сможете удалить их. Если вам нужно снять сумку с рулевого колеса, вам также потребуется переместить органы управления на рулевом колесе. Это делается с помощью отвертки Philips или электроинструмента.
.. на ваш выбор.Задняя часть подушки безопасности:
После того, как она выскочила, потяните желтую защелку замка:
5. Теперь, когда все снято, делайте свое дело. Почините элементы управления, почистите или, в моем случае, поменяйте колеса местами. Нет фотографий этого, но пошел к О’Рейли, взял напрокат съемник рулевого колеса и сделал.
Готовый продукт: (Не знаю, почему вся эта хрень вернулась в мою жизнь
__________________
2016 TEP (W/KDSS)…Колеса TRD, затемняющий комплект, решетка радиатора TRD, тонированные передние окна, комплект Bilstien 5100 на 1,75 дюйма спереди, светодиодные ниши для ног, вкладыши Husky, органайзер консоли Salex, крепление iPad Mini поверх штатной навигации , Полное обновление динамиков с 8-дюймовым сабвуфером Kicker’s и Sundown в индивидуальной упаковкеОтветьте Цитатой 19.03.2018, 15:19 № 2 Участник
Дата регистрации: август 2017 г.
Местоположение: Гавайи
Сообщений: 225
Цитата:
Хорошая запись. На что ты поменял руль? Я сделал этот обмен некоторое время назад из-за дерьма, так как он лежит у меня от моего старого грузовика. Это может сработать, но часовую пружину 4Runner нужно будет модифицировать. Не хочу делать это прямо сейчас, но выглядит круто Прикрепленные изображенияПервоначально Послано MayorBloom Я снова и снова искал информацию о замене рулевого колеса и не нашел ничего убедительного. На самом деле это не так сложно сделать, но с подушкой безопасности я решил дать «Как сделать», которое не заканчивается на БУМ. 1. Прежде чем что-либо делать с подушкой безопасности/рулем.
Отсоедините аккумулятор. Большинство скажет вам, что вам нужно только отключить минус / землю, но я считаю, что лучше перестраховаться, чем сожалеть. Я отключил оба и надел на клеммы толстовку, чтобы убедиться, что они случайно не соприкасаются. Совет профессионала: нажмите кнопку перерыва примерно на 5 минут, чтобы убедиться, что вся энергия в системе исчерпана. (Я читал, что другие оставляют его на 30 минут).2. Снимите пластиковые накладки на задней части рулевого колеса. Используйте что-то вроде пластикового инструмента, плоской головки или ножа. Они выскакивают довольно легко и обнажают следующий шаг.
левая сторона:
Приложение 2
правая сторона:
Приложение 23. Используя Torx 30 (может быть 25, но почти наверняка 30). Открутите найденные болты (на фото выше) при снятии пластиковых накладок панели. Они должны освободиться довольно легко, и не беспокойтесь о том, чтобы вытащить их полностью, задняя крышка рулевого колеса имеет зажим, который удерживает их на месте.
Удалите белые зажимы для проводов. К вашему сведению, подушка безопасности и контроллеры связаны друг с другом.
Приложение 24. Снятие подушки безопасности. На задней части подушки безопасности есть 2 желтых пластиковых зажима, которые фиксируют разъемы на месте. Вам нужно будет использовать нож, плоскую головку или пластиковый инструмент, чтобы открыть их. то вы сможете удалить их. Если вам нужно снять сумку с рулевого колеса, вам также потребуется переместить органы управления на рулевом колесе. Это делается с помощью отвертки Philips или электроинструмента… на ваш выбор.
Задняя часть подушки безопасности:
Приспособление 2После поднятия потяните за желтый фиксатор:
Приспособление 25. Теперь, когда все снято, займитесь своими делами. Почините элементы управления, почистите или, в моем случае, поменяйте колеса местами. Нет фотографий этого, но пошел к О’Рейли, взял напрокат съемник рулевого колеса и сделал.
Готовый продукт: (Не знаю, почему вся эта штука с боком вернулась в мою жизнь
Приложение 2Ответьте Цитатой 19.03.2018, 16:34 # 3 Участник
Дата регистрации: октябрь 2015 г.
Местоположение: Кэнфилд, Огайо
Сообщений: 109
Цитата:
последняя картинка поменяна местами. Участник здесь разместил купон ebay на 20%, поэтому я нажал на курок на глянцевом черном / кожаном колесе. Кожа на моем 16-м уже потрепана, поэтому я заменил 1/2 дерева на 1/2 кожи. Я надеюсь, что он держится лучше, чем OEM, потому что OEM довольно плохой.Первоначально Послано аномальным Хорошая запись.
На что ты поменял руль? Я сделал этот обмен некоторое время назад из-за дерьма, так как он лежит у меня от моего старого грузовика. Это может сработать, но часовую пружину 4Runner нужно будет модифицировать. Не хочу делать это прямо сейчас, но выглядит круто__________________
2016 TEP (W/KDSS)…Колеса TRD, затемняющий комплект, решетка радиатора TRD, тонированные передние окна, комплект Bilstien 5100 на 1,75 дюйма спереди, светодиодные ниши для ног, вкладыши Husky, органайзер консоли Salex, крепление iPad Mini поверх штатной навигации , Полное обновление динамиков с 8-дюймовым сабвуфером Kicker’s и Sundown в индивидуальной упаковкеОтветьте Цитатой 19. Разное
Снимите винты Torx с задней части рулевого колеса и снимите узел рулевого колеса/подушки безопасности в центре рулевого колеса настолько, чтобы увидеть соединения электрических проводов на задней части узла.
Поверните колесо так, чтобы верхняя часть находилась в положении «9 часов».
Они выскакивают довольно легко и обнажают следующий шаг.
Отсоедините аккумулятор. Большинство скажет вам, что вам нужно только отключить минус / землю, но я считаю, что лучше перестраховаться, чем сожалеть. Я отключил оба и надел на клеммы толстовку, чтобы убедиться, что они случайно не соприкасаются. Совет профессионала: нажмите кнопку перерыва примерно на 5 минут, чтобы убедиться, что вся энергия в системе исчерпана. (Я читал, что другие оставляют его на 30 минут).
На что ты поменял руль? Я сделал этот обмен некоторое время назад из-за дерьма, так как он лежит у меня от моего старого грузовика. Это может сработать, но часовую пружину 4Runner нужно будет модифицировать. Не хочу делать это прямо сейчас, но выглядит круто
