Какое давление в тормозной системе автомобиля?

давим на педаль тормоза

давим на педаль тормозаПока тормозная система исправно функционирует, редкий водитель задумывается, какие процессы происходят в ней, и какими параметрами обусловлена её работа. Давайте разберёмся, какое давление в тормозной системе автомобиля, и насколько эта величина различается у гидравлического и пневматического исполнения.

Какое давление в гидравлических тормозах легковых авто?

Изначально есть смысл разобраться в таких понятиях, как давление в гидравлической системе и давление, оказываемое суппортами или штоками цилиндров непосредственно на тормозные колодки.

Давление в самой гидравлической системе авто во всех её участках примерно одинаковое и составляет на своём пике у наиболее современных авто около 180 бар (если считать в атмосферах, то это приблизительно 177 атм). В спортивных или гражданских заряженных авто это давление может доходить до 200 бар.

тормозная система авто

тормозная система авто

Разумеется, что только усилием мускульной силы человека напрямую создать подобное давление невозможно. Поэтому в тормозной системе авто есть два усиливающих фактора.

  1. Рычаг педали. За счет рычага, который обеспечивается конструкцией педального узла, изначально прилагаемое водителем давление на педаль увеличивается в 4-8 раз в зависимости от марки авто.
  2. Вакуумный усилитель. Этот узел также усиливает давление на главный тормозной цилиндр приблизительно в 2 раза. Хотя разные конструкции этого узла предусматривают довольно большую разбежку по дополнительному усилию в системе.

какое давление в тормозной системе автомобиля

какое давление в тормозной системе автомобиля

Фактически рабочее давление в тормозной системе при штатном режиме эксплуатации авто редко превышает 100 атмосфер. И только при экстренном торможении хорошо физически развитый человек способен давлением ноги на педаль создать давление в системе выше 100 атмосфер, но происходит это только в исключительных случаях.

Давление поршня суппорта или рабочих цилиндров на колодки отличается от гидравлического давления в тормозной системе. Здесь работает принцип, сходный с принципом действия ручного гидравлического пресса, где насосный цилиндр маленького сечения перекачивает жидкость в цилиндр значительно большего сечения. Повышение усилия рассчитывается как отношение диаметров цилиндров. Если обратить внимание на поршень тормозного суппорта легкового авто, то он будет в несколько раз больше по диаметру, чем поршень главного тормозного цилиндра. Поэтому и давление на сами колодки будет увеличиваться за счёт разницы диаметров цилиндров.

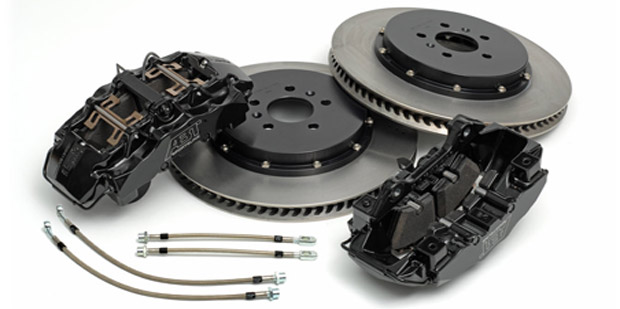

тормозные диски

тормозные диски

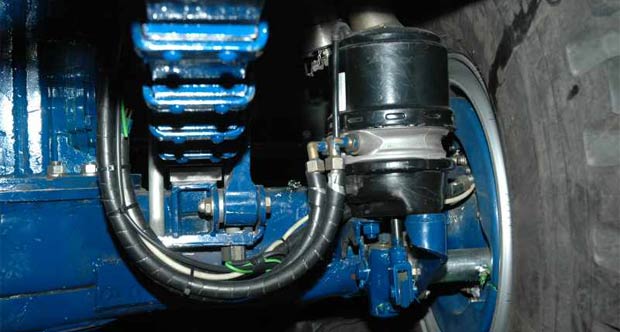

Давление пневматических тормозов

Принцип работы пневматической системы несколько отличается от гидравлической. Во-первых, давящее на колодки усилие создаётся напором воздуха, а не давлением жидкости. Во-вторых, водитель не создаёт давление мускульной силой ноги. Воздух в ресивер накачивается компрессором, который получает энергию от двигателя. А водитель нажатием на педаль тормоза только открывает кран, который распределяет воздушные потоки по магистралям.

Распределительный кран в пневматической системе контролирует давление, которое посылается в тормозные камеры. За счёт этого регулируется усилие прижатия колодок к барабанам.

работа пневмотормозов

работа пневмотормозов

Максимальное давление в магистралях пневматической системы обычно не превышает 10-12 атмосфер. Это то давление, на которое рассчитан ресивер. Однако сила прижатия колодок к барабанам значительно выше. Усиление происходит в мембранных (реже – поршневых) пневматических камерах, которые и давят на колодки.

Пневматическая тормозная система на легковом автомобиле встречается редко. Пневматика начинает массово появляться на грузопассажирских авто или небольших грузовиках. Иногда пневматические тормоза дублируют гидравлические, то есть система имеет два отдельных контура, что усложняет конструкцию, но увеличивает надёжность работы тормозов.

avtozhidkost.ru

Давление тормозной жидкости: максимальное значение, диагностика неисправностей

Давление тормозной жидкости: максимальное значение, диагностика неисправностей

Вопросы, рассмотренные в материале:

  • Как в системе создается давление тормозной жидкости
  • Каково максимальное значение давления тормозной жидкости в тормозной системе
  • Как диагностировать низкое давление тормозной жидкости и прочие неисправности системы

На современных легковых автомобилях устанавливаются тормозные системы с замкнутым гидравлическим контуром. При нажатии на педаль тормоза давление тормозной жидкости поднимается до 100 атмосфер, что приводит в движение поршни в суппортах. Новые элементы тормозной системы способны выдерживать давление, в три раза превышающее указанное выше, но со временем они также изнашиваются.

Общая информация о давлении тормозной жидкости в системе

 Давление тормозной жидкости

Современные легковые автомобили комплектуются тормозными системами, включающими в себя тормозной гидропривод и тормозные механизмы. Сила, с которой вы нажимаете на педаль тормоза, передается на главный тормозной цилиндр. Главный тормозной цилиндр представляет собой поршень, при движении которого давление в тормозных трубках увеличивается и передается на каждое колесо автомобиля.

Давление тормозной жидкости воздействует на поршни тормозных механизмов всех колес, тормозные колодки выдвигаются и прижимаются к тормозному барабану или тормозному диску. Колеса замедляются за счет трения, и автомобиль сбавляет скорость.

Гидропривод основной тормозной системы включает в себя:

  • главный тормозной цилиндр с вакуумным усилителем или без него;
  • регулятор давления в задних тормозных механизмах;
  • рабочий контур (трубопровод диаметром 4–8 мм).

Рабочий контур соединяет между собой устройства гидропривода и тормозные механизмы. Главный тормозной цилиндр (ГТЦ) служит для преобразования силы нажатия на педаль тормоза в избыточное давление тормозной жидкости и дальнейшей передачи ко всем рабочим контурам. Запас тормозной жидкости находится в бачке, который расположен на ГТЦ или вне его. Помимо ГТЦ, многие автомобили укомплектованы вакуумными усилителями, увеличивающими силу, создающую давление в тормозной системе. Вакуумный усилитель связан с главным тормозным цилиндром конструктивно.

Тормозная система

Основной элемент усилителя – камера, которую разделяет резиновая перегородка (диафрагма) на две емкости. Одна из них связана с впускным коллектором двигателя, создающим разряжение, а вторая – с атмосферой. Перепад давлений и большая площадь диафрагмы создают усилие порядка 30–40 кг и больше при торможении. При использовании такой системы задача водителя при торможениях упрощается благодаря снижению физического воздействия на педаль, и он надолго остается в работоспособном состоянии.

Регулятор давления тормозной жидкости предназначен для уменьшения давления в приводе тормозных механизмов задних колес. Движущийся автомобиль при торможении подвергается воздействию двух сил: силы инерции и противоположно направленной силы трения, точка приложения которой находится ниже центра тяжести автомобиля, в результате чего возникает продольный опрокидывающий момент.

Передняя подвеска при этом проседает, а задняя разгружается. По этой причине в случаях, когда торможение не является экстренным, задние колеса могут блокироваться, что приводит к заносу автомобиля. Изменение расстояния между конструктивными частями задней подвески и кузовом автомобиля (продольный наклон) приводит к ограничению давления в приводе задних колес по сравнению с передними. В таком случае блокировки задних колес не происходит, или она возникает значительно позже (в зависимости от загруженности и замедления автомобиля).

Рекомендуем
«Как обманывают в автосервисе и что можно предпринять для своей защиты» Подробнее

Каково максимальное давление тормозной жидкости в системе

Необходимо разобраться с понятием давления в гидравлической системе и давления суппортов или штоков цилиндров на тормозные колодки.

Давление во всех элементах гидравлической системы автомобиля практически одинаковое, и его максимальное значение у современных машин составляет примерно 180 бар (или 177 атм). На спортивных и гражданских автомобилях значение давления достигает 200 бар.

Максимальное давление

Человек не может создать такого усилия только при помощи мышц ног.

Именно с этой целью в тормозной системе автомобиля предусмотрены вспомогательные механизмы:

  1. Рычаг педали. Конструкция педального узла спроектирована таким образом, что усилие, передаваемое водителем на педаль, повышается в 4–8 раз, и для каждой марки автомобиля эти цифры индивидуальны.
  2. Вакуумный усилитель. У этого узла коэффициент усиления кратен двум. Производятся различные конструкции усилителя с разнообразными значениями этого параметра.

В реальности рабочее давление тормозной системы в штатных условиях чаще всего не превышает 100 атмосфер. При экстренном торможении только физически крепкий водитель может создать давление в системе более 100 атмосфер, но такие случаи крайне редки.

Механическое воздействие на колодки суппортом и рабочими цилиндрами не равнозначно давлению в тормозной системе. Здесь принцип действия похож на ручной гидравлический пресс, где насос с цилиндром маленького сечения перекачивает жидкость в цилиндр с большим сечением. Коэффициент, который определяет усилие, равен отношению диаметров цилиндров.

Если рассмотреть тормозную систему ближе и сравнить диаметр поршня тормозного суппорта с поршнем главного тормозного цилиндра, то можно увидеть, что первый значительно больше. Благодаря этой разнице в диаметрах давление на тормозные колодки выше, чем на педали тормоза.

Рекомендуем
«Как зарядить аккумуляторную батарею авто: способы, советы, особенности» Подробнее

Чем опасно высокое давление тормозной жидкости в системе

Высокое давление тормозной жидкости в системе

Тормозная жидкость находится в системе в замкнутом контуре. При нажатии на педаль тормоза движение поршней в суппортах происходит за счёт давления, сила которого может достигать 100 и более атмосфер. В новом автомобиле, когда детали не имеют дефектов, система спокойно выдерживает даже в три раза повышенное давление. Но по мере износа во всех элементах развиваются деструктивные процессы, что неизбежно приводит к падению прочности всей системы.

Одним из самых слабозащищенных элементов тормозной системы являются шланги и магистрали, которые подвергаются воздействию внешней среды. Шланги со временем теряют свою механическую прочность и трескаются, иногда уже через несколько лет. Сталь, которая используется для изготовления тормозных трубок, подвергается коррозии. Все перечисленные случаи не имеют явных признаков неисправностей, а значит, водитель подвергается повышенному риску.

И это не шутки! Коррозия быстро распространяется и ослабляет стенки трубки. При незначительных нажатиях на педаль тормоза такие дефекты никак себя не проявляют. Но в случае экстренного торможения это может обернуться трагедией. Разрыв магистрали приводит к резкому падению давления, и торможение происходит неэффективно. Проблема усугубляется тем, что тормозные трубки находятся в таких труднодоступных местах, что даже на поднятом с помощью домкрата автомобиле оценить их состояние очень сложно.

Тормозные трубки

Водители в повседневной жизни очень редко жмут на педаль тормоза с силой, а значит, неисправности тормозной системы можно определить только при техническом осмотре автомобиля. Специалисты ежедневно обнаруживают подобные дефекты. По их мнению, трещины на шлангах – реальная проблема огромного масштаба. Поэтому, если после диагностики вашего автомобиля выявлены неисправности тормозных магистралей, не стоит это игнорировать. При малейшем подозрении на дефекты тормозной системы рекомендуется заменить элементы, представляющие опасность.

В течение долгого времени тормозные системы авто представляли собой два контура, отвечающих за две пары колес соответственно. Применение такой системы позволяет затормозить автомобиль одним из контуров при неисправности другого.

Было проведено множество испытаний, на которых проверялась эффективность торможения при работе только одного контура. В результате было выявлено, что в тормозной путь автомобиля при скорости 100 км/ч в среднем увеличивается с 40 до 86 метров!

Значит, при неисправности какого-либо элемента тормозной системы остановить автомобиль возможно, но не стоит забывать о том, что это будет происходить дольше в два раза.

Разрыв тормозных трубок случается без каких-либо предпосылок, которые помогли бы выявить проблемный элемент. Тормозная система продолжает работать, но менее эффективно. Следовательно, единственным вариантом подстраховки является постоянная диагностика, в особенности при проведении ТО. Автомеханики, имеющие большой опыт работы, всегда посоветуют вам, как лучше поступить, и не стоит игнорировать их рекомендации, особенно по поводу тормозной системы.

Стоимость ремонта тормозных линий разнится в зависимости от типа и длины. Обычно замена какого-либо элемента с учетом его стоимости обходится в 20–50 долларов. Большинство сервисов предпочитает устанавливать медные трубки взамен стальных, так как их проще дорабатывать. Проверка состояния тормозных шлангов и трубок должна стать вашей привычкой, даже если вы счастливый владелец нового автомобиля.

Рекомендуем
«Не греет печка в машине: все возможные причины и решения» Подробнее

Диагностика давления тормозной жидкости и тормозной системы

Диагностика давления тормозной жидкости

Усовершенствование конструкции тормозных систем привело к тому, что список неисправностей вырос, а диагностика стала более трудоемкой. Как бы там ни было, большинство неполадок владелец в состоянии выявить сам и устранить их еще на начальных стадиях развития. Ниже приведен список неисправностей и следствий их возникновения.

1. Снижение эффективности системы в целом

Причины:

  • Изношенные тормозные диски и/или тормозные колодки (несоблюдение сроков ТО).
  • Недостаточные фрикционные свойства тормозных колодок (повышенные температуры в тормозных механизмах, применение запчастей ненадлежащего качества и т. д.).
  • Выработка колесных или главного тормозного цилиндров.
  • Неисправный вакуумный усилитель тормозов.
  • Повышенное или, наоборот, заниженное давление в шинах.
  • Применение колес большего диаметра, чем рекомендует завод-изготовитель автомобиля.

2. Проваливание педали тормоза (или слишком мягкая педаль тормоза)

Причины:

  • Излишки воздуха в тормозной системе.
  • Вытекание тормозной жидкости, что грозит опасными последствиями, которые способны проявляться вплоть до отказа тормозов. Причиной может служить выход из строя одного из тормозных контуров.
  • Повышение температуры тормозной жидкости, которое может привести к ее закипанию (жидкость ненадлежащего качества или несвоевременная замена).
  • Неправильная работа главного тормозного цилиндра.
  • Дефект рабочих (установленных на колесах) тормозных цилиндров.

3. Слишком тугая педаль тормоза

Причины:

  • Неправильная работа вакуумного усилителя или подходящих к нему шлангов.
  • Старение элементов тормозных цилиндров.

4. Уход автомобиля в сторону при торможении

Причины:

  • Тормозные колодки и/или тормозные диски стираются неравномерно (элементы установлены неправильно; поврежден суппорт; дефект тормозного цилиндра; поверхность тормозного диска повреждена).
  • Некорректная работа или повышенный износ одного или нескольких тормозных цилиндров, установленных на колесах (тормозная жидкость или запчасти ненадлежащего качества либо износ деталей в процессе длительной эксплуатации).
  • Не работает один из тормозных контуров (наличие воздуха в тормозных трубках и шлангах).
  • Протектор на шинах изнашивается неравномерно. Такое происходит из-за нарушения установочных углов колес (сход-развала) автомобиля.
  • Разное давление в передних и/или в задних колесах.

5. Вибрация при торможении

Причины:

  • Дефект тормозных дисков. Причиной является перегрев при экстренном торможении на больших скоростях.
  • Неисправность колесного диска или шины.
  • Нарушение балансировки колес.

6. Посторонний шум при торможении (может проявляться как скрежет или скрип тормозных механизмов)

Причины:

  • Срабатывание индикаторных пластин сигнализирующих об износе колодок и необходимости немедленной их замены.
  • Фрикционные накладки тормозных колодок полностью изношенны. При этом руль и педаль тормоза может вибрировать.
  • Работа тормозных колодок при повышенных температурах или их загрязнение.
  • Применение тормозных колодок ненадлежащего качества или от не зарекомендовавшего себя производителя.
  • Суппорт смещен или штифты смазаны недостаточно. Требуется установить противоскрипные пластины или произвести чистку и смазку тормозных суппортов.

7. Горит лампа «ABS»

Лампа ABS

Причины:

  • Наличие дефекта или грязи в датчиках ABS.
  • Неисправность блока (модулятора) ABS.
  • Отсутствующий или теряющийся контакт в соединении кабелей.
  • Сгоревший предохранитель системы ABS.

8. Горит лампа «Brake»

Причины:

  • Ручной тормоз находится в поднятом положении.
  • Слишком мало тормозной жидкости.
  • Некорректные данные с датчика уровня тормозной жидкости.
  • Отсутствие или потеря контакта в соединениях рычага ручного тормоза.
  • Тормозные колодки слишком тонкие (изношенны).
  • Неисправность системы ABS (см. пункт 7).

rad-star.ru

Какое давление в тормозной системе автомобиля?

Пока тормозная система исправно функционирует, редкий водитель задумывается, какие процессы происходят в ней, и какими параметрами обусловлена её работа. Давайте разберёмся, какое давление в тормозной системе автомобиля, и насколько эта величина различается у гидравлического и пневматического исполнения.

Какое давление в гидравлических тормозах легковых авто?

Изначально есть смысл разобраться в таких понятиях, как давление в гидравлической системе и давление, оказываемое суппортами или штоками цилиндров непосредственно на тормозные колодки.

Давление в самой гидравлической системе авто во всех её участках примерно одинаковое и составляет на своём пике у наиболее современных авто около 180 бар (если считать в атмосферах, то это приблизительно 177 атм). В спортивных или гражданских заряженных авто это давление может доходить до 200 бар.

Какое давление в тормозной системе машины?

Разумеется, что только усилием мускульной силы человека напрямую создать подобное давление невозможно. Поэтому в тормозной системе авто есть два усиливающих фактора.

  1. Рычаг педали. За счет рычага, который обеспечивается конструкцией педального узла, изначально прилагаемое водителем давление на педаль увеличивается в 4-8 раз в зависимости от марки авто.
  2. Вакуумный усилитель. Этот узел также усиливает давление на главный тормозной цилиндр приблизительно в 2 раза. Хотя разные конструкции этого узла предусматривают довольно большую разбежку по дополнительному усилию в системе.

Какое давление в тормозной системе машины?

Фактически рабочее давление в тормозной системе при штатном режиме эксплуатации авто редко превышает 100 атмосфер. И только при экстренном торможении хорошо физически развитый человек способен давлением ноги на педаль создать давление в системе выше 100 атмосфер, но происходит это только в исключительных случаях.

Давление поршня суппорта или рабочих цилиндров на колодки отличается от гидравлического давления в тормозной системе. Здесь работает принцип, сходный с принципом действия ручного гидравлического пресса, где насосный цилиндр маленького сечения перекачивает жидкость в цилиндр значительно большего сечения. Повышение усилия рассчитывается как отношение диаметров цилиндров. Если обратить внимание на поршень тормозного суппорта легкового авто, то он будет в несколько раз больше по диаметру, чем поршень главного тормозного цилиндра. Поэтому и давление на сами колодки будет увеличиваться за счёт разницы диаметров цилиндров.

Какое давление в тормозной системе машины?

Давление пневматических тормозов

Принцип работы пневматической системы несколько отличается от гидравлической. Во-первых, давящее на колодки усилие создаётся напором воздуха, а не давлением жидкости. Во-вторых, водитель не создаёт давление мускульной силой ноги. Воздух в ресивер накачивается компрессором, который получает энергию от двигателя. А водитель нажатием на педаль тормоза только открывает кран, который распределяет воздушные потоки по магистралям.

Распределительный кран в пневматической системе контролирует давление, которое посылается в тормозные камеры. За счёт этого регулируется усилие прижатия колодок к барабанам.

Какое давление в тормозной системе машины?

Максимальное давление в магистралях пневматической системы обычно не превышает 10-12 атмосфер. Это то давление, на которое рассчитан ресивер. Однако сила прижатия колодок к барабанам значительно выше. Усиление происходит в мембранных (реже – поршневых) пневматических камерах, которые и давят на колодки.

Пневматическая тормозная система на легковом автомобиле встречается редко. Пневматика начинает массово появляться на грузопассажирских авто или небольших грузовиках. Иногда пневматические тормоза дублируют гидравлические, то есть система имеет два отдельных контура, что усложняет конструкцию, но увеличивает надёжность работы тормозов.

neauto.ru

Какое давление в тормозной системе автомобиля


Тормозная система автомобиля: устройство, назначение и принцип действия тормозов

Одной из самых важных систем в автомобиле, является система торможения. При ее неисправности автомобиль становится смертельно опасным как для водителя, едущих с ним пассажиров, так и для всех остальных участников дорожного движения, включая вездесущих пешеходов. Поэтому исправность тормозной системы автомобиля - залог сохранности не только здоровья, но и жизни.

Тормозная система автомобиля предназначена для замедления или осуществления полной остановки транспортного средства. В тормозную систему входит ряд составных частей – это тормозные колодки, шланги, тормозные цилиндры, вакуумный усилитель, барабаны или диски.

Все современные автомобили оборудуются фрикционными тормозами. В основе работоспособности фрикционных тормозов используется сила трения неподвижных деталей механизма о подвижные.

Тормозная система разделяется на два вида: рабочая, которая предназначена для снижения скорости и остановки автомобиля и стояночная, которая используется для того, чтобы удержать автомобиль на неровной поверхности (ручник, но в современных автомобилях бывает и автоматический стояночный тормоз). Согласно требований, которые предъявляются странами, входящими в ЕЭС, рабочей и стояночной тормозной системами должен быть оборудован каждый производимый автомобиль.

Обеспечить безопасную эксплуатацию транспортных средств без высоко-эффективной и крайне надежной тормозной системы не представляется возможным. Перед инженерами, работающими в автомобилестроении, постоянно стоит задача совершенствования тормозных систем. Многие из этих усовершенствований, к сожалению, предлагаются только в дополнительных опциях к автомобилю или только в дорогих комплектациях, за которые приходится платить больше. Но стоит ли экономить на собственной безопасности? Это решает каждый автолюбитель самостоятельно.

Принцип действия тормозной системы

Схема подготовлена по материалам automn.ru и systemsauto.ru

  1. трубопровод контура «левый передний-правый задний тормозные механизмы»
  2. сигнальное устройство
  3. трубопровод контура «правый передний - левый задний тормозные механизмы»
  4. бачок главного тормозного цилиндра
  5. главный тормозной цилиндр
  6. вакуумный усилитель тормозов
  7. педаль тормоза
  8. регулятор давления
  9. трос стояночного тормоза
  10. тормозной механизм заднего колеса
  11. регулировочный наконечник стояночного тормоза
  12. рычаг привода стояночного тормоза
  13. тормозной механизм переднего колеса

При нажатии на педаль тормоза в тормозной системе создается давление, которое усиливается вакуумным усилителем и передается через тормозные шланги на неподвижные части тормозного механизма - колодки.

Тем самым тормозные колодки приводятся в движение и либо зажимают тормозной диск (в дисковых тормозах), либо упираются в стенки барабана (в тормозах барабанного типа), что обеспечивает торможение.

Дисковые тормоза хотя и более дорогие, но более надежные, поэтому барабанные тормоза используются лишь на задних колесах бюджетных автомобилей.

Схема дисковых тормозов

Дисковый тормозной механизм состоит из тормозного диска, который закреплен на колесе и вращается вместе с ним, двух неподвижных колодок, которые установлены внутри суппорта по обе стороны от тормозного диска.

Суппорт крепится на кронштейне. На суппорте, в его пазах также крепятся рабочие цилиндры, которые во время торможения прижимают тормозные колодки к диску.

Тормозные колодки после отпускания педали тормоза возвращаются в исходное положение пружинными элементами.

Тормозной диск в процессе торможения, под воздействием сил трения сильно нагревается. Охлаждение тормозных дисков происходит за счет конвективного омовения потоком воздуха. Для улучшения отвода накапливаемого диском тепла в нем делаются специальные отверстия и в этом случае диск является вентилируемым. Для еще большего повышения эффективности процесса торможения и нивелирования последствий перегрева диска на спортивных и скоростных автомобилях устанавливают тормозные диски, изготовленные с применением специальных керамических материалов.

Тормозной привод служит для обеспечения управления всеми составляющими тормозного механизма. В современных тормозных системах применяются такие типы тормозных приводов: механический, пневматический, гидравлический, электрический и комбинированный.

Механический привод применяется в стояночной тормозной системе (ручник). Механический привод - это система тяг, тросов и рычагов, которые служат для соединения рычага стояночного тормоза с тормозным механизмом задних колес автомобиля.

Существует также система механического привода стояночного тормоза, приводимая в действие с помощью ножной педали.

Гидравлический привод является наиболее распространенным типом привода в рабочей системе тормозов. Конструкция гидравлического привода включает: педаль тормоза, главный тормозной цилиндр, вакуумный усилитель тормозов, рабочие цилиндры, шланги и трубопроводы.

Принцип работы гидравлического привода тормозов описан чуть выше.

Для обеспечения надежности тормозной системы работа гидравлического привода организуется по двум (как правило) независимым контурам. При поломке одного контура, его функции берет на себя другой контур. Рабочие контуры могут дублировать функции друг-друга либо выполнять часть какую-то часть функций второго контура. Возможно также и выполнение каждым контуром строго своих функций. Наиболее распространенной является диагональная схема работы контуров.

Пневматический привод используется преимущественно в тормозной системе грузовых автомобилей.

Комбинированный тормозной привод, как следует из названия, представляет собой сочетание (комбинацию) двух видов привода (электропневматический, например).

Далее скажем пару слов о дополнительных системах, которые делают автомобиль более безопасным...

Анти-блокировочная система ABS, предназначается для предотвращения блокирования колес автомобиля во время очень сильного нажатия на педаль тормоза, что позволяет избежать движения юзом, и сохранить контроль над автомобилем. В состав системы ABS (Antilock Brake System) входят три элемента – это датчик измерения скорости, который устанавливается на каждом колесе, модулятор давления тормозной жидкости и блок управления системой ABS.

Система TCS создана на основе системы ABS и предназначена для предотвращения пробуксовывания колес во время слишком резкого старта или на скользкой дороге. Система (Traction Control System) существует и под названиями: ASR, ASC, ETS. Она отличается от системы ABS только наличием модифицированного блока управления.

ESP. Еще одной полезной системой, которая может устанавливаться на автомобиле, является система электронной стабилизации колес ESP. Эта система работает в повороте, причем его угол и скорость не имеют значения, при возникновении заноса задней оси автомобиля, ESP (Electronic Stability Program) обеспечивает подтормаживание переднего наружного колеса. В такой ситуации образуется стабилизирующий момент, возникающий между колесами автомобиля, который возвращает движущийся автомобиль на безопасную траекторию.

Видео: принцип работы тормозной системы

Читайте также, какие неисправности тормозной системы наиболее часто встречаются...

Другие материалы по теме:

www.auto-infosite.ru

Тормозная система автомобиля

_____________________________________________________________________________________________________________________

А знаете, в самолете тоже есть тормоза! Правда, работают они не в воздухе, а на взлетной полосе, во время остановки самолета после посадки. Ну а в автомобиле – «сам Бог велел», применить тормозную систему.

Итак, тормозная система предназначена для изменения скорости движения автомобиля, по команде водителя, или электронной системы управления. Второе назначение тормозной системы -  удержание автомобиля в неподвижном состоянии относительно дорожного покрытия, на время стоянки. Различают три вида тормозных систем:

  1. рабочая
  2. стояночная, в народе именуемая ручник.
  3. запасная, или система экстренного торможения.

Рабочая система, это основной узел управления и безопасности в автомобиле, от надежности которого, зависят жизни пассажиров.

Ручник, или стояночный тормоз приводится в действие, при длительной стоянке автомобиля, для исключения самопроизвольного движения, особенно на участках дороги имеющих уклон. Может использоваться и как система экстренного торможения. А у любителей драйва, устройством блокировки задних колес (для переднего привода) для выполнения резкого разворота, так называемый «полицейский разворот».

Запасная система торможения стала применяться сравнительно недавно и служит для экстренного торможения во время отказа рабочей системы. Устанавливается, как правило, на автомобилях с электрическим ручником. Так как ручник во время движения не сможет включиться, то простым движением рычага экстренного торможения блокируются колеса и автомобиль остановится. Запасная система может быть реализована как отдельный узел, или как часть рабочей системы.

Тормозная система автомобиля основана на физическом явлении - трении. Именно из-за трения между неподвижной деталью и вращающейся, достигается эффект торможения, а вот как это происходит, поговорим ниже.

Во время торможения, трение возникает между фрикционными накладками тормозных колодок из мягкого материала и вращающимся тормозным диском или тормозным барабаном. Из-за этой особенности тормоза подразделяются на дисковые и барабанные. Но в современном автомобиле, как правило, применяется их симбиоз – передние тормоза дисковые, задние барабанные, но возможны варианты, все зависит от конструкторов.

По способу привода в действие, тормозные системы подразделяются на:

  • Гидравлические
  • Пневматические
  • Механические
  • Электромеханические
  • Электропневматические

Рассмотрим работу гидравлической рабочей тормозной системы, которая состоит из:

  1. Педали привода тормозной системы
  2. Главного гидравлического цилиндра
  3. Рабочих цилиндров (для каждого колеса)
  4. Трубок, шлангов высокого давления
  5. Тормозных колодок
  6. Бачка
  7. Тормозной жидкости

При нажатии на педаль тормоза приводится в действие шток главного цилиндра. Шток толкает поршенек, который нагнетает давление рабочей жидкости в трубках системы, далее в рабочем цилиндре. Поршни рабочих цилиндров нажимают на тормозные колодки (вариант дисковых тормозов). В барабанных тормозах в рабочем цилиндре находятся два поршенька, которые заставляют колодки разойтись по сторонам и прижаться к внутренней стенке барабана.

Надо отметить, что давление в системе тормозом достигает 20 атмосфер, поэтому для уменьшения усилия водителя при нажатии на педаль тормоза, в систему вводится вакуумный усилитель тормозов, работу которого рассмотрим отдельно.

Для улучшения характеристик тормозной системы, а так же ее надежности применяются еще несколько усовершенствований. Это:

  • ABS (антиблокировочная система)
  • ASR (антипробуксовочная система)
  • ESP (система курсовой устойчивости)
  • BAS (усилитель экстренного торможения)
  • EBD (система распределения тормоза)
  • EDS (блокировка дифференциала)

Механическая тормозная система применяется в работе стояночного тормоза и экстренного торможения. Обычно ручник совмещается с гидравлической системой, но если на задних колесах применяются дисковые тормоза, то стояночный тормоз реализован отдельно. В некоторых автомобилях стояночный тормоз блокирует не колеса, а барабан тормозной, который находится на приводе трансмиссии.

Принцип работы очень прост, приводя в действие рычаг ручника, натягивается трос, который соединен с тормозными колодками. Колодки расходятся и блокируют барабан или диск изнутри.

Пневматические тормоза схожи с гидравлическими, но вместо тормозной жидкости в системе сжатый воздух. Для этого в систему введены ресиверы для его накопления.

В электромеханических тормозах трос приводит в действие электродвигатель.

РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ: _____________________________________________________________________________________________________________________

autoustroistvo.ru

Диагностика пневмопривода тормозных систем КамАЗ

Страница 1 из 2

Для проведения диагностирования пневмопривода тормозных систем необходимо иметь хотя бы один контрольный манометр и использовать клапаны контрольного вывода, имеющиеся на автомобиле. Однако работа с одним манометром является весьма трудоемкой, а использование только штатных клапанов контрольного вывода значительно затрудняет поиск неисправностей целого ряда приборов.

Поэтому при углубленной проверке работоспособности пневмопривода следует пользоваться комплектом контрольных манометров, а также набором штуцеров, переходников и соединительных головок, позволяющих измерить давление в любой магистрали.

В начале проверяется исправность ламп и зуммера. При нажатии на кнопку в блоке контрольные лампы должны загораться. Лампы горят, если давление в соответствующих баллонах ниже 4,8...5,2 кгс/см2. Зуммер работает, если горит хотя бы одна лампа.

Далее, запустив двигатель, заполняйте пневмопривод сжатым воздухом. При частоте вращения коленчатого вала двигателя 2200 об/мин исправный компрессор закачивает тормозную систему (лампочки гаснут) за 8 мин. Если время заполнения больше, то возможна негерметичность пневмопривода, загрязнен или замерз фильтр в регуляторе или в компрессоре неисправны клапаны. Если изношена цилиндропоршневая группа, то, имея малую производительность, компрессор вместе с воздухом будет подавать в пневмопривод масло, которое скапливается вместе с конденсатом в баллонах и выбрасывается из регулятора давления.

При достижении давления в системе 7,0 ... 7,5 кгс/см2 регулятор давления срабатывает, и воздух от компрессора непрерывно выходит через атмосферный вывод. Несколько раз нажмите и отпустите педаль тормоза. Давление в пневмоприводе уменьшится до 6.2 ... 6,5 кгс/см2. В регуляторе давления закроется разгрузочный клапан, и компрессор вновь увеличит давление в пневмоприводе до 7,0 ... 7,5 гс/см2. Давление открытия и закрытия клапана в регуляторе давления контролируется по двухстрелочному манометру в кабине или по манометру, подсоединенному к клапану контрольного вывода на конденсационном баллоне. Регулировать давление воздуха в пневмоприводе нужно винтом сверху регулятора давления. Отклонения в работе регулятора давления: резкий сброс воздуха в процессе заполнения системы, открытие клапана при низком или высоком давлении и невозможность его регулировки — указывают на неисправность прибора и необходимость его ремонта.

Проверьте пневматический тормозной привод на герметичность

При неработающем компрессоре и выключенных потребителях (тормозная педаль отпущена, стояночный тормоз включен) падение давления за 30 минут проверки должно быть менее 0,5 кгс/см2. При включенных потребителях (тормозная педаль нажата, стояночный тормоз выключен) падение давления за 15 минут проверки должно быть также менее 0,5 кгс/см2.

Для проверки работы защитных клапанов подключите к клапану контрольного вывода на баллоне стояночного тормоза манометр. Стравите воздух из баллона переднего моста, используя клапан для слива конденсата. Падение давления при этом должна показывать только верхняя стрелка штатного манометра. Давление в баллонах задней тележки и стояночного тормоза измениться не должно. Если давление уменьшается в баллонах задней тележки, то неисправен тройной защитный клапан, а падение давления в баллонах стояночного тормоза указывает на неисправность двойного или одинарного защитного клапана (в зависимости от компоновки пневмопривода), питающего этот контур.

Для того чтобы проверить исправность пневматического привода рабочего тормоза, нужно присоединить манометры к клапанам контрольного вывода на ограничителе давления и сзади на раме над задним мостом. Показания этих манометров соответствуют давлению в передних тормозных камерах и тормозных камерах задней тележки. При нажатии на педаль тормоза до упора давление по двухстрелочному манометру должно снизиться не более чем на 0,5 кгс/см2 (воздух из баллонов поступил в тормозные камеры, и давление упало), давление в передних тормозных камерах должно возрасти до 7,0 кгс/см2 и стать равным показаниям верхней шкалы манометра в кабине. Давление в задних тормозных камерах также возрастает до 2,5 ... 3,0 кгс/см2 для порожнего автомобиля. Если поднять вверх вертикальную тягу привода регулятора тормозных сил на величину статического прогиба подвески, то давление в задних тормозных камерах должно возрасти до 7,0 кгс/см2 (показание нижней шкалы манометра).

Статический прогиб подвески при загрузке зависит от жесткости рессор, так, для базовых моделей он составляет соответственно: КамАЗ-5320 — 40 мм, КамАЗ-5410 — 42 мм, КамАЗ-5511 — 34 мм.

Привод регулятора тормозных сил регулируется изменением длины вертикальной тяги и изменением длины рычага регулятора. Длину тяги устанавливают таким образом, чтобы на порожнем автомобиле при полностью нажатой педали тормоза давление в задних тормозных камерах было не ниже 2,5 кгс/см2. длина Рычага регулятора устанавливается постоянной для данной модели:

КамАЗ-5320—105 мм, КамАЗ-5410—105 мм, КамАЗ-5511—95 мм. После отпускания педали тормоза воздух из тормозных камер должен выходить без задержки и полностью.

Если не обеспечивается номинальное давление (7,0 кгс/см2) в передних и задних тормозных камерах при полном нажатии на педаль, то необходимо, прежде всего, проверить правильность регулировки механического привода тормозного крана (рис. 1).

Привод имеет две регулировочные вилки: на тяге педали и на промежуточной тяге доступ к первой регулировочной вилке обеспечивается при поднятой облицовке передка. Укорачивая тягу педали, мы поднимаем педаль в кабине, полный ход педали увеличивается, он должен быть равен 100 ... 140 мм. При полном нажатии на педаль ход рычага двухсекционного тормозного крана составляет 31 мм.

В эксплуатации встречаются автомобили, у которых велико время растормаживания, зачастую это связано с отсутствием свободного хода педали тормоза, который регулируется вилкой на промежуточной тяге и должен составлять 20...40 мм.

Если не обеспечивается максимальное давление в одном из контуров рабочего тормоза, а давление в другом нормальное, то необходимо присоединить манометр к выходу соответствующей секции тормозного крана: к верхней — при плохой работе контура задней тележки, к нижней — при плохой работе контура переднего моста. Манометры нужно присоединять к боковым (по ходу автомобиля) выводам вместо датчиков «стоп» - сигналов на самосвалах или трубопроводов, идущих к двухпроводному клапану на автомобилях-тягачах. При нажатии на педаль необходимо сравнить давление на выходе тормозного крана и в тормозных камерах. При полном нажатии на педаль величины давления на выходе тормозного крана и ограничителя давления должны сравняться. Давление в задних тормозных камерах зависит от положения рычага регулятора тормозных сил: в нижнем положении «порожний» — 2,5 кгс/см2, в верхнем положении «груженый» — 7,0 кгс/см2. Сравнивая показания манометров и зная характеристики приборов, можно легко обнаружить, какой из них неисправен. При торможении рабочим тормозом нужно проверить ход штоков тормозных камер. Для автомобилей КамАЗ-5320, 5410, 55102 он равен 20 ... 30 мм, КамАЗ-5511, КамАЗ-53212, 54112 — 25 ... 35 мм. допускается разница в ходе штоков тормозных камер на одном мосту — 2...3 мм.

autoruk.ru



"Питер - АТ"
ИНН 780703320484
ОГРНИП 313784720500453

piter-at.ru

Тормоза - проблемы и неисправности

Тормозная система современного легкового автомобиля представляет собой замкнутый гидравлический контур. Водитель, нажав на педаль тормоза, увеличивает давление в системе до 100 атмосфер, что собственно и вызывает движение поршней в суппортах. Новые компоненты тормозной системы без проблем переносят трехкратное превышение указанного давления, но с течением времени запас прочности снижается.

Больной вопрос

Самое слабое звено в тормозной системе – шланги и магистрали, которые не защищены от воздействия внешней среды. Так, например, шланги теряют свои свойства и могут потрескаться уже через пару лет. Тормозные трубки чаще всего изготовлены из стали, которая со временем начинает коррозировать. В обоих случаях износ линий никак не дает о себе знать, и водитель начинает подвергаться опасному риску.

И он огромный! Прогрессирующая коррозия значительно ослабляет прочность места поражения. Пока водитель не сильно нажимает на педаль тормоза, ничего не происходит. Однако попытка резкого торможения может закончиться трагедией. В момент разрыва магистрали давление в системе резко падает, что существенно ухудшает эффективность торможения. Дополнительной проблемой является тот факт, что зачастую тормозные линии проложены так, что трудно оценить их состояние, даже приподняв автомобиль с помощью домкрата.

Многие водители во время повседневных поездок не давят на педаль тормоза с большой силой, поэтому неисправность можно обнаружить лишь при техническом обследовании. Диагносты регулярно выявляют дефекты. Они утверждают, что потрескавшиеся тормозные шланги – реальная проблема, которая присутствует в массовом масштабе. Поэтому, учитывая огромный риск, не следует недооценивать комментарии специалистов, касающиеся тормозных магистралей. Если есть подозрения относительно их состояния, то следует как можно скорей заменить сомнительные элементы.

Что происходит?

Принципиальная схема тормозной системы.

1 – главный тормозной цилиндр с вакуумным усилителем.

2 – регулятор давления в задних тормозных механизмах.

3,4 – рабочие контуры.

На протяжении многих лет тормозные системы автомобилей оборудовались двумя контурами, каждый из которых отвечает за два колеса. Такая схема в случае разрыва канала позволяет остановить автомобиль с помощью оставшегося контура.

Многочисленные заезды, проведенные с целью замерить эффективность торможения с одним исправным контуром, дали шокирующий результат. Оказалось, что средний тормозной путь автомобиля  при торможении со 100 км/ч увеличивается в два раза – с 40 до 86 метров!

ВЫВОД. Неисправная тормозная система защищает от полной «потери тормозов», однако эффективность торможения значительно снижается.

Как защитить себя от неожиданности

Разрыву тормозных линий не предшествуют никакие признаки, которые могли бы подсказать о проблеме. Эффективность тормозов не падает вплоть до «трагедии». Поэтому единственный выход – регулярный контроль специалистами, особенно во время ТО. Никогда нельзя недооценивать полученных от механиков рекомендаций, касающихся тормозной системы.

Цена безопасности

Затраты на замену тормозных линий отличаются в зависимости от типа и длины. В большинстве случаев новый элемент с работой потребует около 20-50 долларов. Многие сервисы меняют жесткие стальные трубки на более удобные в доработке медные. Следует взять за правило периодически проверять состояние тормозных шлангов и трубок, даже если автомобилю всего пара лет.

Заключение

Принимая во внимание то, как часто обнаруживаются дефекты тормозных магистралей, представьте - сколько водителей передвигается на смертельно опасных автомобилях. Количество просто ошеломляет. И главное – проблема касается не только старых машин. «Отказу тормозов» подвержены и сравнительно молодые автомобили, особенно эксплуатируемые во влажном климате или на зимних дорогах, обильно политых реагентами.



vvm-auto.ru

☰ Как работает гидравлическая тормозная система автомобиля

Гидравлический тип тормозной системы используют на легковых автомобилях, внедорожниках, микроавтобусах, малогабаритных грузовиках и спецтехнике. Рабочая среда - тормозная жидкость, 93-98% которой составляют полигликоли и эфиры этих веществ. Остальные 2-7% - присадки, которые защищают жидкости от окисления, а детали и узлы от коррозии.

Устройство тормозной системы

Схема гидравлической тормозной системы

Составные элементы гидравлической тормозной системы:

  • 1 - педаль тормоза;
  • 2 - центральный тормозной цилиндр;
  • 3 - резервуар с жидкостью;
  • 4 - вакуумный усилитель;
  • 5, 6 - транспортный трубопровод;
  • 7 - суппорт с рабочим гидроцилиндром;
  • 8 - тормозной барабан;
  • 9 - регулятор давления;
  • 10 - рычаг ручного тормоза;
  • 11 - центральный трос ручного тормоза;
  • 12 - боковые тросы ручного тормоза.

Чтобы понять работу тормозов, рассмотрим подробнее функционал каждого элемента.

Педаль тормоза

Это рычаг, задача которого - передача усилия от водителя на поршни главного цилиндра. Сила нажатия влияет на давление в системе и скорость остановки автомобиля. Чтобы уменьшить требуемое усилие, на современных автомобилях есть усилители тормозов.

Главный цилиндр и резервуар с жидкостью

Центральный тормозной цилиндр - узел гидравлического типа, состоящий из корпуса и четырех камер с поршнями. Камеры заполнены тормозной жидкостью. При нажатии на педаль, поршни увеличивают давление в камерах и усилие передается по трубопроводу на суппорты.

Над главным тормозным цилиндром расположен бачок с запасом “тормозухи”. Если тормозная система протекает, уровень жидкости в цилиндре уменьшается и в него начинает поступать жидкость из резервуара. Если уровень “тормозухи” упадет ниже критической отметки, на приборной панели начнет мигать индикатор ручного тормоза. Критический уровень жидкости чреват отказом тормозов.

Вакуумный усилитель

Тормозной усилитель стал популярный благодаря внедрению гидравлики в тормозные системы. Причина - чтобы остановить автомобиль с гидравлическими тормозами нужно больше усилий, чем в случае с пневматикой.

Вакуумный усилитель создает вакуум с помощью впускного коллектора. Полученная среда давит на вспомогательный поршень и в разы увеличивает давление. Усилитель облегчает торможение, делает вождение комфортным и легким.

Трубопровод

В гидравлических тормозах четыре магистрали - по одной на каждый суппорт. По трубопроводу жидкость из главного цилиндра попадает в усилитель, увеличивающий давление, а затем по отдельным контурам поставляется в суппорты. Металлические трубки с суппортами соединяют гибкие резиновые шланги, которые нужны, чтобы связать подвижные и неподвижные узлы.

Тормозной суппорт

Узел состоит из:

  • корпуса;
  • рабочего цилиндра с одним или несколькими поршнями;
  • штуцера прокачки;
  • посадочных мест колодок;
  • креплений.

Если узел подвижный, то поршни расположены с одной стороны от диска, а вторую колодку прижимает подвижная скоба, которая движется на направляющих. У неподвижного тормозного суппорта поршни расположены по обе стороны диска в цельном корпусе. Суппорта крепят к ступице или к поворотному кулаку.

Тормозной суппорт с ручником

Задний тормозной суппорт с системой ручного тормоза

Жидкость поступает в рабочий цилиндр суппорта и выдавливает поршни, прижимая колодки к диску и останавливая колесо. Если отпустить педаль, жидкость возвращается, а так как система герметичная, подтягивает и возвращает на место поршни с колодками.

Тормозные диски с колодками

Диск - элемент тормозного узла, которые крепится между ступицей и колесом. Диск отвечает за остановку колеса. Колодки - плоские детали, которые находятся на посадочных местах в суппорте по обе стороны диска. Колодки останавливают диск и колесо с помощью силы трения.

Регулятор давления

Регулятор давления или, как его называют в народе, “колдун” - это страхующий и регулирующий элемент, который стабилизирует автомобиль во время торможения. Принцип работы - когда водитель резко нажимает на педаль тормоза, регулятор давления не дает всем колесам автомобиля тормозить одновременно. Элемент передает усилие от главного тормозного цилиндра на задние тормозные узлы с небольшим опозданием.

Такой принцип торможения обеспечивает лучшую стабилизацию автомобиля. Если все четыре колеса затормозят одновременно, автомобиль с большой долей вероятности занесет. Регулятор давления не дает уйти в неконтролируемый занос даже при резкой остановке.

Ручной или стояночный тормоз

Ручной тормоз удерживает автомобиль во время остановки на неровной поверхности, например, если водитель остановился на склоне. Механизм ручника состоит из ручки, центрального, правого и левого тросиков, правого и левого рычагов ручного тормоза. Ручной тормоз обычно соединяют с задними тормозными узлами.

Когда водитель тянет за рычаг ручника, центральный тросик натягивает правый и левый тросики, которые крепятся к тормозным узлам. Если задние тормоза барабанные, то каждый тросик крепится к рычагу внутри барабана и придавливает колодки. Если тормоза дисковые, то рычаг крепится к валу ручного тормоза внутри поршня суппорта. Когда рычаг ручника в рабочем положении, вал выдвигается, нажимает на подвижную часть поршня и прижимает колодки к диску, блокируя задние колеса.

Это основные моменты, которые стоит знать о принципе работы гидравлической тормозной системы. Остальные нюансы и особенности функционирования гидравлических тормозов зависят от марки, модели и модификации автомобиля.

steering.com.ua

Гидравлический привод тормозов автомобиля | Тормозная система

Гидравлический привод колесных тормозов состоит из главного цилиндра, цилиндров колесных тормозов и магистралей.

Главный цилиндр 4 отлит из чугуна вместе с резервуаром для тормозной жидкости и сообщается с ним через два отверстия: перепускное 7 и компенсационное 8. Через отверстия 6 в пробке 5 резервуар сообщается с атмосферой.

Поршень 21, изготовленный из алюминиевого сплава, уплотняется в главном цилиндре резиновыми манжетами 19 и 24. В передней части поршня имеются шесть отверстий 22, перекрываемых звездообразной пружинной пластинкой 20. Перемещение поршня вперед осуществляется педалью 26 ножного тормоза через шток 23. Перемещение поршня назад ограничивается упорной шайбой 3, которая удерживается в цилиндре замочным кольцом 2. В передней части цилиндра расположен и впускной клапан 17, в котором в свою очередь установлен выпускной клапан 15. Выпускной клапан удерживается в закрытом положении пружиной 16, а впускной — пружиной 18. Пружина впускного клапана одновременно удерживает поршень в исходном заднем положении.

Рис. Схема гидравлического привода колесных тормозов: 1 — защитный чехол; 2 — замочное кольцо; 3 — упорная шайба; 4 — главный цилиндр; 5 — пробка; 6 — отверстие для сообщения с атмосферой; 7 — перепускное отверстие; 3 — компенсационное отверстие; 9 — тормозной барабан; 10 — тормозная колодка; 11 — поршень цилиндра колесного тормоза; 12 — манжета; 13 — цилиндр колесного тормоза; 14 — шток поршня; 15 — выпускной клапан; 16 — пружина выпускного клапана; 17 — впускной клапан; 13 — пружина впускного клапана; 19 и 24 — манжеты поршня; 20 — пластина; 21 — поршень главного цилиндра; 22 — отверстие в поршне; 23 — шток поршня главного цилиндра; 25 — стяжная пружина колодок; 26 — педаль ножного тормоза; 27 — пружина педали

В цилиндре, 13 колесного тормоза находятся два поршня 11, уплотняемые манжетами 12. Манжеты прижимаются к поршням разжимной пружиной. Поршни через штоки 14 воздействуют на колодки 10.

Главный цилиндр соединяется с цилиндрами колесных тормозов металлическими трубопроводами и резиновыми шлангами. Главный цилиндр, трубопроводы и цилиндры колесных тормозов заполнены специальной тормозной жидкостью. Заполнение системы тормозной жидкостью производится через горловину в главном цилиндре, закрытую пробкой 5.

Работает гидравлический привод тормозов следующим образом. При нажатии на тормозную педаль 26 поршень 21 главного цилиндра, перемещаясь вперед, перекрывает компенсационное отверстие 8. При дальнейшем перемещении поршня давление жидкости в цилиндре возрастает, выпускной клапан 15 открывается и тормозная жидкость поступает по трубопроводам в цилиндры 13 колесных тормозов. Под давлением тормозной жидкости поршни 11 раздвигаются и прижимают колодки. 10 к тормозному барабану 9. Происходит торможение колес.

Когда прекратится нажатие на педаль ножного тормоза, поршень в главном цилиндре под действием пружины 18 начнет возвращаться в исходное положение. При этом давление в системе привода упадет, пружина 25 возвратит колодки 10 в исходное положение и тормозная жидкость через впускной клапан 17 вытеснится обратно в главный цилиндр.

Для безотказной работы тормозов важно, чтобы в трубопроводах и шлангах не было воздуха, который легко сжимается, и поэтому в системе не создается достаточного давления для получения необходимого тормозного усилия.

Подсос воздуха в гидравлическую систему предупреждается тем, что при отпущенной педали в гидравлическом приводе поддерживается давление, немного превышающее атмосферное, благодаря упругости пружины 18, удерживающей впускной клапан 17 в закрытом положении.

При резком отпускании педали вследствие сопротивления, оказываемого движению тормозной жидкости в трубопроводах и клапане, жидкость не успевает сразу заполнить пространство цилиндра, освобождаемое поршнем, в полости цилиндра перед поршнем образуется разрежение. Тормозная жидкость, находящаяся за поршнем, отжимает усики звездообразной пружинной пластины 20 и через отверстия 22 заполняет полость перед поршнем. Когда поршень займет исходное положение, поступающая в главный цилиндр жидкость будет проходить в резервуар через компенсационное отверстие 8. Это отверстие называется компенсационным потому, что через него происходит компенсация объема тормозной жидкости в цилиндре при ее утечке через неплотности и изменение объема жидкости от температуры.

Для полного растормаживания колес при отпущенной тормозной педали необходимо, чтобы педаль имела небольшой свободный ход (10—15 мм), Свободный ход педали регулируется изменением длины штока, для чего он выполняется из двух частей, ввинчиваемых друг в друга и удерживаемых от произвольного отвинчивания контргайкой.

ustroistvo-avtomobilya.ru

Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
