Камаз 43118 передний мост устройство: Мост передний КамАЗ-43118

Содержание

Редуктор моста КАМАЗ 43118 и его устройство

Главная » Редуктор КАМАЗ 43118

Редуктор КАМАЗ 43118 выпускается в вариантах 49 до 50 зубьев под полуось на 20 шлицов. Наличие МКБ блокировки позволяет автомобилю преодолевать любые препятствия. Цена на эту передачу среднего и заднего моста указана в нашем каталоге:

Новые разделы с полезными материалами

Документация и эксплуатация

Неисправности редукторов

Ремонт редукторов

Вопросы и ответы

Устройство редуктора КамАЗ 43118 не имеет существенных отличий от остальных механизмов подобного типа. Хотя сейчас выпускается большое количество этих агрегатов, многие из них унифицированы и могут применяться на разных грузовиках Камского Автомобильного Завода.

Как редуктор заднего моста КамАЗ 43118 применяются механизмы главных передач всей линейки авто Евростандарта, снабжённые блокировкой межколёсного дифференциала.

Конструктивно, данные узлы были спроектированы очень удачно, поэтому не претерпели серьёзных изменений. За годы эксплуатации они зарекомендовали себя надёжными и неприхотливыми в работе.

Редуктор КамАЗ 43118 преобразовывает вращение двигателя, снижая его частоту и, соответственно, повышая силу. В его состав входят элементы главной передачи и межколёсного дифференциала. Конструкция главной передачи позволяет установить ось моста на 90 градусов по отношению к карданному валу.

На шлицах ведущего вала устанавливается малая коническая шестерня, она же является ведущей.

Большая коническая шестерня находится на промежуточном валу, вместе с ведущей цилиндрической шестернёй. Большая цилиндрическая шестерня (ведомая) своего вала не имеет и собрана как один узел с межколёсным дифференциалом.
Механизм межколёсного дифференциала, вмонтированный в редуктор КамАЗ 43118, выполняет роль распределения момента вращения между колёсами. Состоит он из двух чаш, соединяемых с большой цилиндрической шестернёй. Внутри этой конструкции расположены крестовина с сателлитами на концах и две полуосевые шестерни. Узкая часть чаш дифференциала снабжена роликовыми подшипниками.

На поворотах дороги, когда колёса с одной стороны автомобиля проходят большую дистанцию, чем с другой, начинает работать дифференциал. Сателлиты начинают вращаться вокруг своей оси, и увеличивают обороты одной полуосевой шестерни, замедляя другую. Входящие с ними в зацепление полуоси, вращаются с той же частотой, далее крутящий момент передаётся колёсам.

Редуктор автомобиля КамАЗ 43118 оборудован системой блокировки дифференциала. Для этого левая его чашка выполнена со шлицами, на которые устанавливают муфту блокировки. В условиях скользкой или мокрой грунтовой дороги колёса могут пробуксовывать, и проходимость автомобиля снижается. При включённой блокировке обе полуоси вращаются с одинаковой скоростью, и пробуксовка исключается.

Грузовой автомобиль КамАЗ 43118 создан для работы в трудных дорожных условиях, поэтому для него важны хорошие тяговые характеристики. Для этого редуктор моста КамАЗ 43118 имеет передаточное число 6,53 или 7,22. Это соответствует применению большой цилиндрической шестерни на 49 или 50 зубов.
Крепится картер редуктора в центральной части среднего и заднего мостов. В переднем ведущем мосту он сдвинут влево от середины. В полость картера, через специальное отверстие, заливается 7 литров трансмиссионного масла – для смазки подшипников и трущихся поверхностей механизма. Отверстие закрывается пробкой. Внизу имеется сливное отверстие – для замены отработанного масла.

Купить двигатель камаз

Ваше имя

Ваш e-mail

Телефон

Сообщение

Купить блок цилиндров камаз

Ваше имя

Ваш e-mail

Телефон

Сообщение

Купить вал коленчатый камаз

Ваше имя

Ваш e-mail

Телефон

Сообщение

Купить редуктор камаз

Ваше имя

Ваш e-mail

Телефон

Сообщение

Купить мост камаз

Ваше имя

Ваш e-mail

Телефон

Сообщение

Купить коробку передач камаз

Ваше имя

Ваш e-mail

Телефон

Сообщение

Купить вал карданный камаз

Вы можете написать нам сообщение и мы в ближайшее время свяжемся с вами

или позвоните по телефону 8 (926) 442-81-73

Ваше имя

Ваш e-mail

Телефон

Сообщение

Купить кабину камаз

Ваше имя

Ваш e-mail

Телефон

Сообщение

Купить коробку раздаточную

Ваше имя

Ваш e-mail

Телефон

Сообщение

Обмен старого двигателя

Ваше имя

Ваш e-mail

Телефон

Сообщение

Заказать запчасть

Ваше имя

Ваш e-mail

Телефон

Сообщение

Редуктор моста КАМАЗ 43118 и его устройство

Редуктор КАМАЗ 43118

Новые разделы с полезными материалами
Документация и эксплуатация
Устройство редуктора КамАЗ 43118 не имеет существенных отличий от остальных механизмов подобного типа. Хотя сейчас выпускается большое количество этих агрегатов, многие из них унифицированы и могут применяться на разных грузовиках Камского Автомобильного Завода.

Для переднего ведущего моста, как редуктор на КамАЗ 43118 успешно используется деталь от КамАЗа 43114. На средний мост также подойдёт редуктор от этого же авто. Также можно использовать комплектующие, устанавливаемые на грузовиках без переднего привода (КамАЗ 65115, 65117 и прочие). Как редуктор заднего моста КамАЗ 43118 применяются механизмы главных передач всей линейки авто Евростандарта, снабжённые блокировкой межколёсного дифференциала.

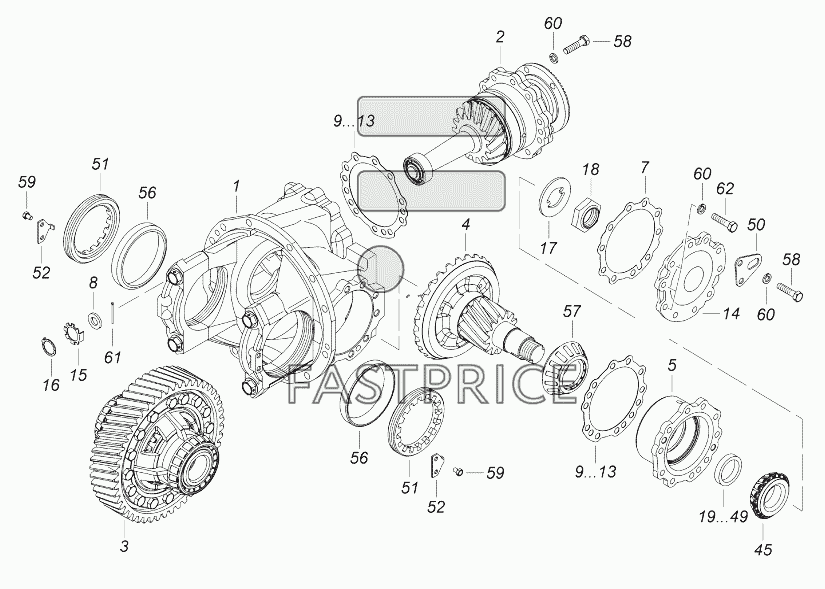

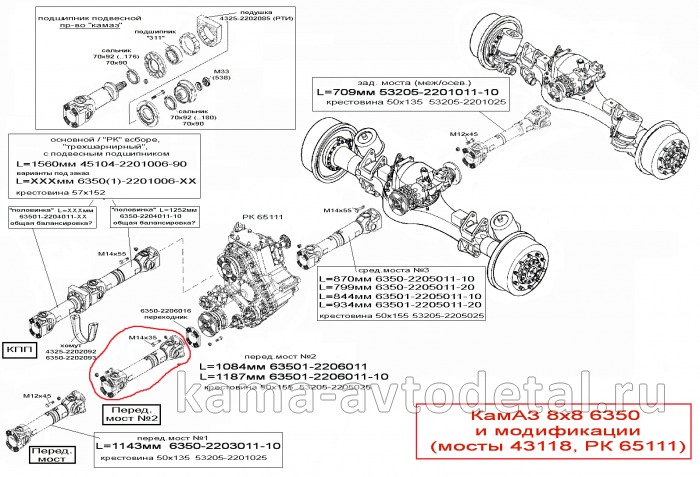

Состоит редуктор КамАЗ 43118 из картера, в котором находятся подвижные части механизма. Ведущие валы переднего и заднего мостов имеют на одном конце фланец для присоединения коленчатого вала. Средний мост снабжён валом с фланцами на обоих концах – для соединения с межосевым дифференциалом. На шлицах ведущего вала устанавливается малая коническая шестерня, она же является ведущей. Большая коническая шестерня находится на промежуточном валу, вместе с ведущей цилиндрической шестернёй. Большая цилиндрическая шестерня (ведомая) своего вала не имеет и собрана как один узел с межколёсным дифференциалом. Механизм межколёсного дифференциала, вмонтированный в редуктор КамАЗ 43118, выполняет роль распределения момента вращения между колёсами. Состоит он из двух чаш, соединяемых с большой цилиндрической шестернёй. Внутри этой конструкции расположены крестовина с сателлитами на концах и две полуосевые шестерни. Узкая часть чаш дифференциала снабжена роликовыми подшипниками.

Грузовой автомобиль КамАЗ 43118 создан для работы в трудных дорожных условиях, поэтому для него важны хорошие тяговые характеристики.

Для этого редуктор моста КамАЗ 43118 имеет передаточное число 6,53 или 7,22. Это соответствует применению большой цилиндрической шестерни на 49 или 50 зубов. Крепится картер редуктора в центральной части среднего и заднего мостов. В переднем ведущем мосту он сдвинут влево от середины. В полость картера, через специальное отверстие, заливается 7 литров трансмиссионного масла – для смазки подшипников и трущихся поверхностей механизма. Отверстие закрывается пробкой. Внизу имеется сливное отверстие – для замены отработанного масла.

ГРУЗОВЫЕ АВТОМОБИЛИ ГАЗ, ЗИЛ, КАМАЗ, УРАЛ, МАЗ, КРАЗ

_________________________________________________________________________________________

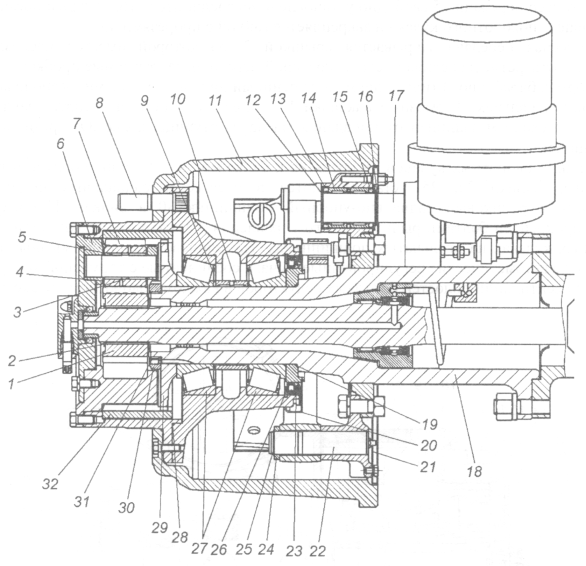

Обслуживание редуктора и ступиц ведущих мостов Камаз-4310

Редуктор мостов автомобилей Камаз-4310, 55111, 43118

Главные передачи редуктора мостов автомобилей Камаз-4310, 55111, 43118 подлежат замене при следующих неисправностях: — Повышенный шум и стуки при работе, а также заклинивание в результате износа или разрушения подшипников и зубьев зубчатых колес. — Механические повреждения, нарушающие их нормальную работу (пробоины, трещины обломы картера главной передачи, срыв резьбы под шпильки и болты крепления крышек и др.). Снятие редуктора переднего моста Камаз-4310, 55111, 43118 — Выверните пробку сливного отверстия и слейте масло из картера главной передачи переднего моста. Очистите магнит пробки от металлических частиц и вверните пробку — Закройте краны запора воздуха централизованной системы регулирования давления в шинах всех колес — Отверните гайки М12 и выверните болты М8 крепления защитного кожуха гибкого шланга подвода воздуха, снимите пружинные шайбы и защитный кожух — Выверните болты М8 крепления крана к полуоси, снимите кран с прокладкой и отведите его в сторону — Отверните гайки крепления фланцев полуосей, снимите пружинные шайбы и разжимные втулки — С помощью технологических болтов выпрессуйте фланец полуоси и снимите прокладку — Ослабьте гайки крепления колес — Затормозите стояночной тормозной системой колеса заднего и промежуточного мостов Камаз-4310, 55111, 43118, вывесите переднюю часть автомобиля и поставьте подставки под раму. — Отверните гайки крепления колес и снимите колеса — Отверните контргайку, снимите замочную шайбу, отверните гайку подшипников ступицы — Установите съемник и спрессуйте ступицу колеса с цапфы — Отсоедините шланги системы регулирования давления воздуха в шинах — Расшплинтуйте оси тормозных колодок, снимите пружины тормозных колодок и колодки — Отверните гайки шпилек крепления суппорта и цапфы к корпусу поворотного кулака, снимите пружинные шайбы, суппорт, цапфу с наружным кулаком и диском шарнира равных угловых скоростей в сборе — Выньте полуось с внутренним кулаком Камаз-4310, 55111, 43118 в сборе — Отсоедините карданный вал привода переднего моста от фланца ведущего вала главной передачи, отвернув гайки и вынув болты М14 — Отсоедините поперечную рулевую тягу, расшплинтовав и отвернув гайку левого шарового пальца — Отверните гайки шпилек крепления картера редуктора к картеру моста Камаз-4310, 55111, 43118 — Закатите тележку под автомобиль (с левой стороны). Выньте главную передачу из картера моста, опустите ее на тележку и выкатите из-под автомобиля. Установка редуктора переднего моста Камаз-4310, 55111, 43118 — Смажьте прокладку уплотняющей пастой с обеих сторон. Установите прокладку и главную передачу на картер переднего моста, наденьте на шпильки пружинные шайбы, наверните н затяните гайки М14 с моментом 137—157 Нм (14—16 кг/см). — Установите полуоси переднего моста Камаз-4310, 55111, 43118 с внутренними кулаками — Установите цапфу, суппорт, наружный кулак, диск шарнира и закрепите к корпусу поворотного кулака — Установите тормозные колодки на оси и пружины тормозных колодок — Подсоедините шланги системы регулирования давления воздуха в шинах. Скручивание шлангов не допускается — Выверните пробку и заполните полость поворотного кулака смазкой — Отрегулируйте. подшипники ступиц колес — Установите и закрепите ведущий фланец полуоси Камаз-4310, 55111, 43118 — Установите поперечную рулевую тягу, вставив палец в отверстие левого поворотного рычага, наверните гайку с моментом 245—314 Нм (25—32 кг/см) и зашплинтуйте ее — Соедините карданный вал привода переднего моста с фланцем ведущего вала главной передачи. Момент затяжки гаек болтов 78—88 Нм (8—9 кг/см) — Установите колеса переднего моста, наверните гайки. — Поднимите переднюю часть автомобиля, уберите подставку и опустите автомобиль на колеса. — Затяните гайки колес с моментом 392—490 Нм (40—50 кг/см) — Смажьте уплотняющей пастой прокладку с обеих сторон, положите ее на корпус крана запора воздуха. Установите корпус крана на фланец полуоси и закрепите четырьмя болтами — Установите и закрепите защитный кожух шланга подкачки шин — Откройте краны централизованной системы регулирования давления в шинах всех колес — Выверните заливную и контрольную пробки, залейте масло, вверните пробки. Снятие редуктора заднего / промежуточного моста Камаз-4310, 55111, 43118 — Выверните пробку сливного отверстия и слейте масло из картера моста. Очистите магнитную пробку от металлических частей и вверните ее — Закройте краны централизованной системы регулирования давления в шинах всех колес. — Отверните гайки М12 и выверните болт М8 крепления защитного кожуха гибкого шланга подвода воздуха, снимите пружинные шайбы и защитный кожух — Выверните болты М8 крепления корпуса крана, снимите кран и отведите его в сторону — Отверните гайки крепления полуоси, снимите пружинные шайбы и разжимные втулки — С помощью технологических болтов выпрессуйте и выньте полуоси, снимите прокладки полуосей — Снимите два щита пола платформы, находящиеся над главной передачей, отвернув гайки М8 крепления прижимов — Отверните гайки М8 крепления усилителя пола платформы и снимите его — Отверните гайки М10 болтов крепления фланца карданного вала привода промежуточного моста Камаз-4310, 55111, 43118 к фланцу главной передачи промежуточного моста, выньте болты и отведите карданный вал в сторону — Отверните гайки М14 болтов крепления фланца карданного вала привода заднего моста к фланцу заднего (промежуточного) моста, выньте болты и отведите карданный вал в сторону) — Отверните гайки М20 крепления рычага верхней реактивной штанги, снимите пружинные шайбы и разжимные втулки и отведите штангу вверх — Отверните гайки М16 шпилек крепления главной передачи, снимите пружинные шайбы, разжимные втулки, тройник развода воздуха для подкачки шин заднего (промежуточного) моста — Зачальте главную передачу Камаз-4310, 55111, 43118 за монтажную петлю и концы главной передачи, снимите и установите ее на подставку. Установка главной передачи редуктора заднего (промежуточного) моста Камаз-4310, 55111, 43118 — Смажьте прокладку уплотняющей пастой с обеих сторон и установите ее на мост. Зачальте главную передачу чалочным приспособлением и установите его на задний (промежуточный) мост. Снимите чалочное приспособление и выкатите кран. — Наденьте на шпильки разжимные втулки, угольник развода воздуха подкачки шин заднего (промежуточного) моста Камаз-4310, 55111, 43118, пружинные шайбы, наверните гайки М16 и затяните их с моментом 157—176 Нм (16—18 кг/см) — Поднимите карданный вал привода заднего моста и присоедините его к фланцу главной передачи заднего (промежуточного) моста, вставьте в отверстия болты Ml4, наденьте пружинные шайбы, наверните гайки и затяните их с моментом 78—88Нм (8—9 кг/см) — Поднимите карданный вал привода промежуточного моста и присоедините его к фланцу главной передачи промежуточного моста. Момент затяжки 59—69 Нм (6—7 кг/см) — Наденьте рычаг верхней реактивной штанги на шпильки, поставьте разжимные втулки, пружинные шайбы, наверните гайки и затяните их с моментом 353—392 Нм (36—40 кг/см) — Нанесите слой уплотняющей пасты на прокладку полуоси с обеих сторон, наденьте ее на шпильки крепления полуоси. Вставьте полуось в картер заднего (промежуточного) моста Камаз-4310, 55111, 43118, поставьте на шпильки разжимные втулки и пружинные шайбы, наверните гайки Ml2 и затяните их с моментом 64—78 Нм (6,5—8 кг/см) — Установите и закрепите корпус крана запора воздуха к фланцу полуоси, предварительно смазав прокладку уплотняющей пастой — Откройте краны запора воздуха централизованной системы регулирования давления в шинах всех колес — Установите защитный кожух гибкого шланга и закрепите его — Выверните заливную и контрольную пробки заднего (промежуточного) моста, залейте масло в картер моста до уровня, заверните контрольную и заливную пробки — Установите усилитель пола платформы и закрепите его — Установите щиты пола платформы и закрепите их Шаровая опора и ступицы мостов Камаз-4310, 55111, 43118 Снятие шаровой опоры Камаз-4310, 55111, 43118 (сальников, внутреннего и наружного кулаков) — Снимите колесо, ступицу с тормозным барабаном Камаз-4310, 55111, 43118 в сборе — Снимите тормозные камеры — Снимите тормозные колодки, суппорт и разжимной кулак — Снимите цапфу — Выньте из цапфы наружный кулак 30 (см. рис.1) с вкладышем — Выньте из шаровой опоры внутренний кулак 13 с вкладышем 15 и диском 16 — Отверните гайки шпилек крепления нижней накладки 18 корпуса 7 поворотного кулака. Снимите пружинные шайбы, накладку 18, регулировочные прокладки, наружное кольцо подшипника — Выверните болты крепления крышки сальника 17 к корпусу 7 поворотного кулака — Выпрессуйте съемником роликоподшипник 19, как показано на рис. 48. — Установите под поворотный кулак Камаз-4310, 55111, 43118 подставку — Отверните гайки шпилек крепления рычага 9 (рис.1) поворотного кулака (верхней накладки правого поворотного кулака). Снимите пружинные шайбы, разжимные втулки, рычаг 9 (верхнюю накладку), регулировочные прокладки, наружное кольцо роликоподшипника 19 — Выпрессуйте роликоподшипник — Отсоедините корпус 7 от шаровой опоры, поверните его и установите на подставку. Снимите сальник 17. — Отверните гайки и выверните болт крепления шаровой опоры к картеру моста — Выпрессуйте шаровую опору, ввернув технологические болты. — Выньте сальник шаровой опоры 12

Рис.1. Мост передний Камаз-4310, 55111, 43118 1 — колодка переднего тормозного механизма; 2 — ролик колодки; 3 — кулак разжимной левый- 4 — штуцер ввертный; 5-штуцер переходной; 5-головка подвода воздуха; 7— корпус поворотного кулака; 8-масленка; 9-рычаг поворотного кулака; 10 —передача главная переднего моста; 11 — рычаг регулировочный; 12 — опора шаровая поворотного кулака; 13 — кулак шарнира внутренний левый; 14-пробка; 15-вкладыш кулака шарнира; 16 — диск шарнира; 17 — сальник; 18-накладка кулака нижняя; 19, 24, 34 — подшипники; 20 — манжета; 21 — щиток тормозного механизма; 22 — суппорт переднего тормозного механизма; 23 — ось тормозных колодок; 25 — цапфа поворотного кулака левая; 26 — ступица с тормозным барабаном; 27, 32 — шайбы замковые; 28 — фланец ведущий; 29-кран запора воздуха; 30 — кулак шарнира наружный; 31 — контргайка подшипников; 33 —гайка подшипников Установка шаровой опоры Камаз-4310, 55111, 43118 (сальников, внутреннего и наружного кулаков) — Установите шаровую опору 12 в корпус 7 поворотного кулака. Напрессуйте подшипники 19 на шкворни поворотного кулака — Установите наружные кольца подшипников, прокладки, накладки 18 нижнюю и верхнюю (рычага 9). Заверните гайки шпилек крепления накладок (рычага). — Запрессуйте в гнездо шаровой опоры сальник. — Наденьте сальник 17 на поворотный кулак, вверните болты крепления крышки сальника 17. Заложите в кромки манжеты сальника смазку. — Проверьте момент проворачивания поворотного кулака Камаз-4310, 55111, 43118. Момент проворачивания должен быть 4,9—7,7 Нм (0,5—0,3 кг/см). Регулируйте подбором регулировочных прокладок 5. Разница в толщине пакетов регулировочных прокладок должна быть не более 0,05 мм. — Установите поворотный кулак с шаровой опорой в сборе в гнездо картера моста. Заверните гайки и вверните болт крепления шаровой опоры. — Вставьте внутренний кулак 13 в сборе с вкладышем 15 во втулку шаровой опоры, поворачивая кулак и совмещая шлицы кулака со шлицами полуосевого зубчатого колеса-дифференциала Камаз-4310, 55111, 43118 — Выдвиньте внутренний кулак 13 из шаровой опоры и, поддерживая диск 16, направьте поворотную цапфу в сборе с наружным кулаком так, чтобы диск вошел в пазы вкладышей — Наденьте цапфу на шпильки, вверните болты крепления цапфы. — Наденьте на цапфу суппорт сальник наружный. Заверните гайки крепления суппорта, сальника к корпусу 7 поворотного кулака — Установите разжимной кулак и тормозные колодки — Установите тормозные камеры — Установите ступицу с тормозным барабаном в сборе — Отрегулируйте тормозные механизмы — Установите ведущий фланец, колесо, кран запора воздуха — Заправьте полость шаровой опоры смазкой Снятие ступицы с тормозным барабаном, подшипников и манжеты ступицы Камаз-4310, 55111, 43118 — Ослабьте гайки крепления колеса на ступице, вывесите колесо, установите под картер моста подставку — Отверните гайки, снимите защитный кожух и кран 29 (см. рис.1) запора воздуха — Отверните гайки и снимите колесо. — Поднимите кабину в первое положение и застопорите. — Растормозите колесный механизм Камаз-4310, 55111, 43118, отвернув винт механического растормаживания энергоаккумулятора. — Отверните гайки шпилек крепления ведущего фланца 28 переднего моста, снимите пружинные шайбы и разжимные втулки — Вверните технологические болты и снимите фланец 28 ведущий переднего моста, выверните технологические болты и снимите прокладку ведущего фланца. Удалите смазку из гнезда ступицы под наружный подшипник — Разогните замковую шайбу 32 контргайки, отверните контргайку 31 подшипника ступицы, снимите замковые шайбы 27, 32, отверните гайку 33 — Съемником снимите с цапфы ступицу 26 (см. рис.1) с тормозным барабаном, подшипниками 24, 34 и манжетой 20 в сборе. — Выньте из ступицы Камаз-4310, 55111, 43118 внутреннее кольцо наружного подшипника 34 — Выньте манжету 20, внутреннее кольцо внутреннего подшипника 24 Установка ступицы с тормозным барабаном, подшипников и манжеты ступицы Камаз-4310, 55111, 43118 — Протрите и смажьте наружные кольца внутреннего и наружного подшипников. — Установите внутреннее кольцо внутреннего подшипника 24 — Смажьте рабочую кромку манжеты 20 — Запрессуйте манжету 20 в ступицу. — Установите ступицу в сборе с тормозным барабаном, внутренним подшипником и манжетой на цапфу 25 поворотного кулака Камаз-4310, 55111, 43118. — Установите на цапфу внутреннее кольцо наружного подшипника ступицы — Заверните до отказа гайку 33 подшипников ступицы и отпустите ее на 1/8 оборота. При затяжке гайки поворачивайте ступицу Камаз-4310, 55111, 43118 в обоих направлениях, чтобы ролики подшипников заняли правильное положение — Установите замковую шайбу 27 так, чтобы штифт гайки совпал с одним из отверстий шайбы. Если отверстия не совпадут, то отверните гайку до совпадения ближайшего отверстия со штифтом — Установите замковую шайбу 32, заверните контргайку 31 с моментом 137,2—156,8 Нм (14—16 кг/см). Отогните замковую шайбу — Установите до упора ведущий фланец 28 переднего моста, проверив наличие и исправность уплотнительной прокладки, предварительно смазанной уплотнительной пастой — Установите на шпильки крепления ведущего фланца, разжимные втулки, пружинные шайбы и заверните гайки -Вверните винт механического растормаживания энергоаккумулятора. — Наденьте на шпильки ступицы колесо, наверните гайки. — Установите и закрепите кран 29 запора воздуха и защитный кожух — Уберите подставку и опустите мост. Затяните гайки крепления колеса с моментом 392—490 Нм (40—50 кг/см)

_________________________________________________________________________________________

Техобслуживание сцепления ГАЗ-3307
Система рулевого управления ГАЗ-3307
Детали КПП автомобиля ГАЗ-3307
Обслуживание заднего моста ГАЗ-3307
Обслуживание топливной системы дизельного двигателя Д-245
Сцепление ГАЗ-3309 с дизельным двигателем
Операции по разборке коробки передач ГАЗ-3309
Сервис переднего моста ГАЗ-3309
Ремонт карданных валов автомобилей ГАЗ-3309

_________________________________________________________________________________________

Операции по сборке базовых компонентов двигателя ЗИЛ-130
Операции по сервису и ремонту КПП ЗИЛ-130
Техобслуживание и ремонт сцепления ЗИЛ-130
Ремонт и регулировки заднего моста ЗИЛ-130

_________________________________________________________________________________________

КАМАЗ-4310, 43118, 43114
КАМАЗ-5320, 55111, 53212, 5511, 55102
КАМАЗ-65115, 6520, 65117
КАМАЗ-4308
Двигатель КАМАЗ-740

_________________________________________________________________________________________

Детали блока цилиндров и головки двигателя ЯМЗ-236
Сервисное обслуживание поршневой группы и коленвала ЯМЗ-236
Диагностика и технические регулировки двигателя ЯМЗ-236
Устройство и регулировки ТНВД и форсунок двигателя ЯМЗ-236
Блок цилиндров и поршневая ЯМЗ-238
Компоненты системы питания топливом дизеля ЯМЗ-238
Устройство и регулировки ТНВД дизеля ЯМЗ-238
Техническая конструкция коробки передач ЯМЗ-239

_________________________________________________________________________________________

Компоненты переднего моста и рулевые тяги автомобиля Маз-5516, 5440
Система рулевого управления автомобилей Маз-5516, 5440
Детали сцепления и коробки передач Маз-5516, 5440
Техническое обслуживание ведущих мостов автомобилей Маз-5516, 5440
Гидроусилитель рулевого управления автомобилей Маз-5551, 5335
Обслуживание карданной передачи автомобилей Маз-5551, 5335
Техбслуживание и регулировка сцепления Маз-5551, 5335
Ремонт и сервис заднего моста автомобилей Маз-5551, 5335

_________________________________________________________________________________________

Коробка переключения передач Урал-4320
Устройство и регулировки мостов Урал-4320
Обслуживание раздаточной коробки Урал-4320
Компоненты рулевого управления Урал-4320

_________________________________________________________________________________________

Обслуживание коробки передач КРАЗ-255, 260
Рулевой механизм и ГУР Краз-255, 260
Регулировки и ремонт цилиндра ГУР и рулевых тяг автомобиля Краз
Компоненты ведущего моста и карданные валы Краз-255, 260

Грузовой автомобиль КАМАЗ-43118 (6х6) 10 тонн.

Россия(id:60993) Подробнее о товаре — Посмотреть Грузовой автомобиль КАМАЗ — 43118 (6×6) 10 тонн. Россия от KAMAZ VEHICLE Sa., ( ATLANTIC GROUP )

Вес и грузоподъемность:
Снаряженная масса автомобиля, кг ……………………………. ………..10400
Нагрузка на переднюю ось, кг………………….. ………………………..4700
Нагрузка на заднюю ось, кг………………….. ………………………………..5700
Грузоподъемность автомобиля, кг……………………………10000
Полная масса, кг…… …………………………………………. ..20700
Нагрузка на переднюю ось, кг………………………………………….. …………….5550
Нагрузка на заднюю ось, кг……………………. ………………………..15150
Полная масса прицепа, кг………….. ……………………………12000
Полная масса автопоезда, кг……… ……………….

…………..32700

Двигатель:
Модель ………………………………… ……………..740.13-260 (E-1)
Тип……………………. ………………………..дизель с турбонаддувом
Номинальная мощность, кВт (л.с.)……… …………………………..191 (260)
при частоте вращения коленчатого вала, об/мин…………….. …………………………..2200
Максимальный крутящий момент, Fm (кгсм)………… …………………………..931 (95)
при частоте вращения коленчатого вала, об/мин…………….. ………………..1300-1500
Расположение и количество цилиндров……………….V-образное, 8
Рабочий объем, л……………… …………………………………………10,85
Диаметр цилиндра и ход поршня, мм……………………………120/120
Степень сжатия……………………………. ………………………………..17

Топливная система:
Емкость топливных баков, л.

………………………….. ……..350+210

Электрика:
Напряжение, В……………………………….. …………………………..24
Аккумуляторные батареи, В/Ач…………………………………… ……2？2
Генератор, В/мас………………….. ………………….28/2000

Муфта:
Тип ……………………………………………… мембранная, двухдисковая, модель 17
Привод…………………………..Гидравлический с пневмоусилителем

Коробка передач:
Тип ………………………………… …….Механическая, 10-ступенчатая
Управление……………………………. …………..Механический, дистанционный

Передаточные числа на передачах:
1 2 3 4 5 обр.
7,82 4,03 2,5 1,53 1,00 7,38
6,38 3,29 2,04 1,25 0,815 6,02

Раздаточная коробка:
Тип.

………………………………….механическая, двухступенчатая с
блокируемым межосевым дифференциалом
Управление……………………………….. …………………. Пневматический
Передаточные числа:
-первая передача (пониженная)………….. ………………………………..1,692
-вторая передача (высокая)………………………………….. ……….0,917

Бортовая передача:
Передаточное отношение ………………………………………… …………………………..7.22

Тормоза:
Привод………………………………. …………………………..пневматический
Размер: диаметр барабана, мм……………… ……………………………400
Ширина тормозных накладок, мм……… ……………………………..140
Тормозные накладки общая площадь, кв.см……………………………6300

Колеса и шины:
Тип колеса.

……………………………… ………………………диск
Тип шины……………..Пневматическая , с регулировкой давления
Размер обода…………………………………………… …..12,2-20,9 (310-533)
Размер шин …………………………… ..425/85R1 (1260×425-533P)

Кабина:
Тип………………………………….Передняя, над двигателем, 3 места
Опция ………………………………………………………. ……….со шпалом

Платформа………………………………. Боковая часть, металлическая, с откидными бортами,

съемная рама и навес
Внутренний размер, мм………………………………………………………… 6100×2320

Спецификация автомобиля полной массой 20700 кг:
Максимальная скорость, не менее, км/ч………………………. ……….90
Максимальный уклон, не менее, %………………………….

…. ……..28
Внешний радиус поворота, м…………………………………….. …. 11,5
