Карбюратор К 135: устройство и регулировка
Восьмицилиндровые бензиновые двигатели ЗМЗ 53 (их часто называют ГАЗ 53, хотя это неправильно) применялись на огромном количестве различной техники: грузовых автомобилях ГАЗ, автобусах ПАЗ и КАВЗ. Несколько версий двигателя продолжают выпускаться и в наши дни.
Система питания
Все двигатели ЗМЗ 53 оснащались системой питания с карбюратором. Помимо этого устройства, в систему входил топливный насос, бак или система баков для хранения запаса топлива, фильтры и трубопроводы для связи узлов системы. Ниже будет рассмотрено общее устройство основного узла системы питания – вертикального карбюратора К 135.
Общее описание
Эта модель пришла в 1985 году на смену модели К 126. Появление нового устройства было связано с модернизацией семейства двигателей ЗМЗ. Корпус нового карбюратора не изменился, фактически поменялись лишь проходные сечения жиклеров.
На корпусе добавился штуцер вакуумного трубопровода клапана для системы рециркуляции отработавших газов.
Особенности модернизированного двигателя
Карбюратор К 135 (как и К 126) имеет две камеры, каждая из которых обеспечивает рабочей смесью по 4 цилиндра. На старых версиях двигателей стоял впускной коллектор с перекрещиванием каналов на разных уровнях. Первая камера питала цилиндры 1, 4, 6 и 7, вторая – 5, 2, 3 и 8. Отсеки карбюратора работали в соответствии с порядком вспышек в деталях мотора. Коллектор старого типа на фото ниже.
На модернизированном моторе коллектор упростили, и каждая камера стала отвечать за цилиндры своего блока. Такое решение удешевило коллектор. Но возникли неравномерные пульсации давления в камерах карбюратора К 135. Из-за таких пульсаций возникает разброс в характеристиках смеси в разных цилиндрах и при разных моментах работы двигателя. Новый коллектор можно увидеть на фото.
Но благодаря новым жиклерам все же удалось улучшить нормы токсичности двигателей ГАЗ 53. Карбюратор К 135 обеспечивал приготовление более обедненных рабочих смесей, что немного сглаживало неоднородность смеси. Новый коллектор и карбюратор, вместе с новыми головками цилиндров с увеличенной степенью сжатия и винтовыми стенками впускных каналов, позволили улучшить топливную экономичность двигателей на 6-7 %. При этом не изменились требования к октановому числу бензина.
Общее устройство
Схема карбюратора К 135 достаточно проста. Фактически он представляет собой два независимых узла, собранных в одном корпусе и объединенных общей поплавковой камерой. Соответственно, имеются и две дозирующие системы. В их состав входит основной диффузор, в сужении которого расположен распылитель топлива. Ниже находится смесительная камера, выход смеси из которой регулируется заслонкой газа.
Заслонки имеют общую ось, чем обеспечивается практически одинаковый объем воздуха, проходящего через камеры карбюратора. Ось заслонок связана тягами с педалью акселератора автомобиля.
Дозирующая система обеспечивает подачу топлива в пропорциональном отношении к подающемуся воздуху. Ключевым элементом системы является диффузор с узким каналом. При прохождении через него воздуха создается пониженное давление, зависящее от скорости проходящего потока. За счет этого явления осуществляется забор топлива через главный топливный жиклер из поплавковой камеры. Доступ к этим жиклерам возможен без разборки карбюратора и осуществляется через винтовые пробки в корпусе поплавковой камеры.
Уровень топлива автоматически регулируется игольчатым клапаном и связанным с ним поплавком. На старых моделях карбюраторов в стенке камеры имелось контрольное окно. Для поддержания состава смеси карбюратор К 135 оснащен системой компенсации с воздушным торможением топлива.
При малых оборотах расход воздуха мал и наблюдается недостаток разрежения в дозирующем узле. Для обеспечения работы двигателя в таком режиме применяется система холостого хода.
Для наиболее полной реализации мощности двигателя и динамичного разгона карбюратор К 135 оснащен экономайзером и ускорительным насосом. Из дополнительных систем стоит отметить пусковое устройство и ограничитель оборотов мотора.
Настройка
Этот элемент авто достаточно прост по конструкции и не требует большого внимания при правильной эксплуатации. Регулировка карбюратора К 135 включает в себя настройку пускового устройства, контроль уровня топлива в камере и настройку системы холостого хода.
При регулировке устройства пуска необходимо закрыть воздушную заслонку, которая через тягу переведет заслонку газа в пусковое положение. Зазор между заслонкой газа и стенкой камеры должен быть в пределах 1,2 мм. Регулировка устройства заключается в выставлении этого параметра и выполняется при помощи регулировочной планки в приводе заслонок. Легкий запуск холодного двигателя возможен только при указанном зазоре.
Еще одним важным этапом регулировки карбюратора К 135 является выставление уровня топлива в поплавковой камере. Для этого замеряют расстояние между поплавком и плоскостью крышки. Оно должно быть 40 мм. Замер осуществляется на снятой крышке в перевернутом состоянии. Регулировка расстояния производится изгибанием язычка привода иглы клапана. При этом он не должен иметь повреждений и вмятин. Окончательный контроль уровня топлива производится на установленном карбюраторе.
Ремонт
Разборка и ремонт карбюратора К 135 осуществляется при повреждении деталей или сильном загрязнении устройства. Однако не следует злоупотреблять промывкой и чисткой. Ведь есть риск забить грязью каналы внутри карбюратора и нарушить приработавшиеся соединения.
Одной из самых частых операций является промывка поплавковой камеры. При этом убирают только легко удаляющиеся отложения. Плотно прикипевшую к стенкам грязь очищать не следует. Отложения в камере – следствие плохого состояния системы фильтрации топлива. Поэтому очистку следует совместить с заменой и чисткой фильтров.
При разборке карбюратора следует обратить внимание на состояние жиклеров, при необходимости их следует промыть. Проверяется состояние поплавков (они бывают двух типов – латунные и пластиковые), осей заслонок, ускорительного насоса. Все поврежденные детали следует заменять новыми.
Отдельно контролируют состояние поверхностей сопрягаемых деталей корпуса. В случае необходимости их притирают на поверочной плите.
По завершении работ производят обратную сборку, настройку и установку карбюратора на двигатель.
fb.ru
Установка ГБО на карбюратор — особенности
Низкая стоимость и доступность газа — основная причина почему автовладельцы массово переходят на альтернативное топливо и устанавливают себе газобаллонное оборудование. Хватает среди них и собственников старых машин с карбюраторным двигателем, которые также не прочь сэкономить на топливе и увеличить заслуживающий уважение (но и внушающий опасения) ресурс дряхлого мотора. Но особенности конструкции ГБО на карбюратор, которые обычно классифицируют как поколения, не позволяют ставить произвольно выбранную комплектацию газовой установки на транспортное средство с карбюратором. Здесь есть ряд отличий, к которым стоит внимательно отнестись.
ГБО для карбюраторного автомобиля
Двигатели любой машины делятся на карбюраторные и инжекторные. Это принципиально разные устройства: первое засасывает смесь топлива с воздухом за счет разницы в давлении, вся дистанционная регулировка отсутствует или минимальна. Инжектор, напротив — высокотехнологическое современное средство впрыска горючего в двигатель через отдельные форсунки, по одной на каждый цилиндр. Процесс на всех этапах корректируется бортовым компьютером, который пучками датчиков давления, температуры, кислородных и прочих собирает информацию о положении дел, анализирует ее и автоматически управляет подачей горючего через электромагнитные клапаны в узлах и магистралях.
Выбор совместимого с карбюратором поколения ГБО
Так как ГБО встраивается в систему доставки топлива в двигатель, то важно учитывать все эти особенности. Новые поколения газовых установок (начиная с 3) оборудованы собственными электронными мозгами, полностью моделирующими необходимые настройки и формирующие оптимальный впрыск газовоздушной смеси подходящего состава для плавной и аккуратной езды и обеспечения целостности и сохранности механизма.
Для этого они имеют собственные наборы датчиков и лямбда-зондов измеряющих уровень содержания кислорода рассортированных по трубкам, клапанам, форсункам, редукторам и коллекторам. При малейшем изменении искомого параметра, датчик немедленно проинформирует об этом программный блок, который должным образом отреагирует открытием/закрытием определенного электроклапана. Схема карбюратора лишена всех этих преимуществ — просто нет даже простого бортового компьютера осуществляющего диагностику и настройку работы ходовой, даже нет датчиков, кроме самых базовых. ГБО устанавливается через специальный переходник-смеситель, или сразу напрямую — проделывая врезки непосредственно в карбюраторе и выводя туда магистральные трубки для подачи газа. Всего два датчика подводятся: к карбюраторной дроссельной заслонке и кислородный лямбда-зонд во впускном коллекторе. Их показания приводят в движение один-единственный электронный клапан, регулирующий подачу газа из редуктора. Такова схема работы газового оборудования 2 поколения, которое оптимально подходит для карбюраторных версий двигателя.
Удаление царапин на кузове автомобиля без покраски.
НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.
Читать далее >>
Еще более пожилые модели автомобилей (например, старые советские) не имеют даже той минимальной электрификации и вся регулировка проводится вручную, вращением двух винтов на корпусе редуктора, и еще одного на шланге подачи газа из баллона. Клапан самый заурядный механический, без силовых блоков и датчиков. Их функции выполняет односторонняя вакуумная мембрана в редукторе, которая при определенной величине разрежения открывается на некоторый промежуток времени, пропуская в коллектор порцию газа. Все регулировка очень проста — размер порции влияет от степени открытия/закрытия одного лишь винта дозатора, который раз выставляется, потом корректируется только вместе с профилактикой карбюратора (ну или при наличии неисправности). Максимально простой и доступный, но малоэффективный принцип работы ГБО 1 поколения актуален и в наши дни, благодаря значительной распространённости дешевых и надежных карбюраторных двигателей на старых авто.
Поэтапная схема монтажа и подключения газовой установки
Неоспоримое преимущество ГБО 1-2 поколения — дешевая и простая настройка, без необходимости подключать десятки пучков кабелей и форсунок.
С монтажом может справиться каждый, имеющий минимальные навыки автослесаря и простейшие необходимые инструменты. Тех же, кого даже это не мотивирует закатать рукава и поднять капот, чтобы провести установку своими руками, приятно удивят цены в автосервисах на подобную услугу при помощи штатных специалистов. Особенно, если сравнить со стоимостью установки инжекторных систем.
Любая модель ГБО, совместимая с карбюратором состоит из:
- Газового баллона, наполненного сжиженным пропаном или метаном. Есть цилиндрические и тороидальные разновидности, отличающиеся друг от друга формой и размерами. Так как это объемный агрегат, он устанавливается или в багажник, или если размеры позволяют на место запасного колеса. Несколько небольших баллонов влезают под капот, у машин с высоким клиренсом.
- Мультиклапана (у представителей 2 поколения есть еще вентиляционная коробка через которую фильтруется газ, и при экстренной ситуации выбрасывается), регулировка подачи топлива из баллона которого совмещена с фильтром состава, отделяя крупные механические примеси. Расположен клапан прямо на баллоне, к которому прикручен.
- Магистрали — медной или пластиковой трубки, проходящий от резервуара с топливом до редуктора. Оборудована вентилем, для ручного перекрытия подачи газа, идущего под высоким давлением. Часто встречаются комплектации с дополнительным фильтром.
- Редуктора-испарителя — это один из ключевых моментов работы ГБО. Сжиженный газ, хранящийся в баллонах совершенно не пригоден в сыром виде к употреблению мотором, поэтому в редукторе он переводится в свободную газообразную фазу (испаряется) и давление нормализуется до рабочего параметра. Все эти процедуры сопровождаются резким расширением газа и соответственно, понижением температуры. В связи с этим может возникнуть несколько неожиданная проблема — обледеневший редуктор, который не способен нормально функционировать (именно поэтому зимой на морозе двигатель сначала запускают и разогревают на бензине и только потом идет подключение газа). Чтобы избежать регулярной заморозки редуктора его размещают поближе к печке и подключают к системе охлаждения, чтобы та его прогревала циркуляцией жидкости.
- Дозатор на выходе уже готового к работе топлива из редуктора наполняется определенной порцией и только тогда пропускает газ дальше. В зависимости от поколения и конфигурации редуктора бывает механическим (дозатор регулируется только винтом), вакуумным (с дополнительной трубкой в коллектор и мембраной, регулировка осуществляется изменение разрежения в коллекторе) и электрическим (2 поколения, тогда идет в комплектации с небольшим силовым блоком).
Два основных варианта соединение с карбюратором: со смесителем или напрямую. Первый способ для тех у кого нет никаких инструментов — готовый переходник достаточно прикрутить винтами к монтажным разъемам на корпусе карбюратора. Во втором случае в обе камеры просверливается по отверстию, специальным инструментом на них вырезается соответствующая резьба, на которую и накручиваются штуцеры.
Подключение
Схема монтажа ГБО выполнена, осталось подключение: единственный элемент требующий электрической разводки и запитки у первого поколения — клапан переключения газ/бензин.
Для этого понадобится установить электроклапан на бензиновую магистраль и совместить его проводку с кабелем включения подачи газа.
Соединенный шнур выводится в кнопку на водительское сиденье, обычно ее стараются расположить так, чтобы нажимать на нее можно было не отвлекаясь от дороги — ведь в основном водитель переключается на газ на ходу, набрав некую скорость.
Регулировка и устранение возможных неисправностей
Настройка даже таких простых устройства как ГБО 1-2 поколения — задача утомительная и кропотливая, требующая терпения и аккуратности. Большинство автовладельцев карбюраторных авто поэтому и стараются переложить ее на станции техобслуживания. Вся регулировка выполняется вручную и подробно расписана в соответствующей статье поэтапно:
- Вращение винта подачи на магистрали
- Регулировка редуктора (1 или 2 винта в зависимости от конфигурации конкретного оборудования) на холостом ходу и в разных нагрузочных режимах, последовательная калибровка.
Фактически, все затруднения с работой ГБО для карбюраторных двигателей, которые возможно правильно идентифицировать и решить самостоятельно и без особых проблем, инструментов или навыков связаны с небрежным соблюдением обязательного обслуживания (регулярная замена фильтров, резинотехнических изделий) или некорректной настройкой и исправляются соответственно.
Автор: А. Копылов
gboteh.ru
Карбюратор К-22Г двигателя ГАЗ-51 — Система питания карбюраторного двигателя — Система питания — Автомобиль
Карбюратор К-22Г двигателя ГАЗ-51 — с падающим потоком смеси, однокамерный, балансированный, с компенсацией состава смеси путем регулирования разрежения в диффузоре. Карбюратор снабжен ускорительным насосом и экономайзером, имеющими общий механический привод, и ограничителем максимального числа оборотов коленчатого вала двигателя.
Схема карбюратора К-22Г
Схема карбюратора К-22Г:
1 — регулировочная втулка ограничителя числа оборотов; 2 — пружина; 3 — муфта; 4 — колпак; 5 — винт регулировки состава смеси при малых оборотах холостого хода; 6 и 7 — распыливающие отверстия системы холостого хода; 8 — канал; 9 — жиклер экономайзера; 10, 15 и 16 — топливный и воздушные жиклеры системы холостого хода; 11 — средний диффузор; 12 — упругая пластина большого диффузора; 13 — малый диффузор; 14 — эмульсионный жиклер; 17 — большой диффузор; 18 — пружинный клапан воздушной заслонки; 19 — воздушная заслонка; 20 — балансировочная трубка; 21 — распылитель ускорительного насоса; 22 — блок распылителей; 23 — нагнетательный клапан ускорительного насоса; 24 — планка привода; 25 — обратный клапан ускорительного насоса; 26 — поплавок; 27 — игольчатый клапан; 28 — тяга; 29 — соединительное звено; 30 — поршень ускорительного насоса; 31 — рычаг валика дросселя; 32 — клапан экономайзера; 33 — канал; 34 — регулировочная игла главного жиклера; 35 — дополнительный жиклер; 36 — главный жиклер; 37 — блок жиклеров; 38 — дроссель.
Поплавок 26 и игольчатый клапан 27 находятся в поплавковой камере, которая сообщена с входным патрубком смесительной камеры балансировочной воздушной трубкой 20. Заслонка 19 с пружинным клапаном 18 усыновлена в воздушном патрубке верхней части смесительной камеры.
Система диффузоров, расположенная в средней части смесительной камеры, состоит из малого 13, среднего 11 и большого 17 диффузоров. К большому диффузору прикреплены винтами гибкие пластины 12 из нержавеющей стали, нижние концы которых прижаты силой упругости к наружной поверхности среднего диффузора. Дроссель 38 помещен в нижней части смесительной камеры.
Система холостого хода карбюратора включает топливный жиклер 10, воздушные жиклеры 15 и 16, эмульсионный жиклер 14, систему каналов и распыливающие отверстия 6 и 7. Состав смеси регулируют винтом 5, позволяющим изменять сечение нижнего распыливающего отверстия. Открытие дросселя регулируют его упорным винтом.
В главную дозирующую систему входят главный 36 и дополнительный 35 жиклеры, объединенные в блок 37 жиклеров, и блок 22 распылителей.
К системе экономайзера относятся клапан 32, канал 33 и жиклер 9, а к системе ускорительного насоса — обратный клапан 25, поршень 30, нагнетательный клапан 23 и распылитель 21, снабженный калиброванным отверстием. Общими для этих двух систем являются колодец с поршнем 30 насоса, планка 24, тяга 28, соединительное звено 29, рычаг 31 валика дросселя.
При пуске холодного двигателя воздушная заслонка закрыта и в смесительной камере образуется сильное разрежение, под действием которого в нее поступает из поплавковой камеры топливо через главную дозирующую систему и систему холостого хода.
При малых оборотах холостого хода горючую смесь приготовляет система холостого хода. Топливо в нее поступает из кольцевого канала в блоке жиклеров через жиклер 9 экономайзера. В каналах, расположенных за топливным жиклером 10 холостого хода, к топливу примешивается воздух, поступающий из воздушного патрубка через воздушные жиклеры 15 и 16, Образующаяся эмульсия выходит в смесительную камеру через отверстия 6 и 7.
При малой и средней нагрузках двигателя смесь образуется главной дозирующей системой. На этих режимах требуемый состав смеси при изменении нагрузки и частоты вращения коленчатого вала двигателя поддерживается автоматически регулируемым разрежением в диффузорах: при возрастании скорости потока воздуха, протекающего через большой диффузор, его упругие пластины разгибаются и проходное сечение увеличивается, вследствие чего разрежение внутри диффузоров уменьшается.
Если необходимо, состав смеси, приготовляемой главной дозирующей системой, можно изменять регулировочной иглой 34 главного жиклера. При ввертывании иглы проходное сечение жиклера уменьшается и смесь обедняется, при вывертывании иглы смесь обогащается.
При больших нагрузках смесь образуется совместным действием главной дозирующей системы и экономайзера. Когда дроссель открывается более чем на 85%, поршень ускорительного насоса, нажимая стержень клапана 32, открывает клапан, через который начинает поступать топливо, по каналу 33 к жиклеру 9, через него в кольцевой канал блока 37 жиклеров и далее в канал распылителя дополнительного жиклера 35. Во время резкого открытия дросселя поршень ускорительного насоса впрыскивает топливо в смесительную камеру через нагнетательный клапан 23 и распылитель 21.
«Автомобиль», под. ред. И.П.Плеханова
Загрузка…www.carshistory.ru
Установка газового оборудования на автомобиль своими руками карбюратор
Газ, как известно дешевле бензина. Поэтому установка ГБО существенно снизит ваши расходы. Большинство автомобилей которые колесят по дорогам СНГ относятся к марке ВАЗ. Поэтому, тому у кого такая марка автомобиля будет полезна и интересна эта информация. В этой статье мы рассмотрим, как можно подключить ГБО на ваш карбюратор и какой тип лучше выбрать.
Какое ГБО лучше выбрать
Для карбюратора авто подойдет любое ГБО 1 или 2 поколения. Да, на данный момент уже есть 3 и 4 поколение, но на данный тип двигателя это будет бесполезно. Так как они отличаются от старых моделей наличием электроники, а на карбюраторном двигателе нет соответствующих датчиков, и поэтому не стоит устанавливать последние модели. Они автоматом превратятся в 1-2 поколение.
Отличий между ГБО первого поколения и второго практически нет. Газовый шланг подключается к карбюратору через проставку-смеситель или через врезку в карбюратор. Под действием разряжения во впускном коллекторе газ из редуктора через дозатор поступает в карбюратор. Единственное отличие — в дозаторе газ.
В первом поколении дозатор газа ручной, он выставляется в нужное положение один раз и практически не требует регулировки. А у второго поколения дозатор электронный, с клапаном, который взаимодействует с двигателем в зависимости от показаний датчика кислорода и положения дроссельной заслонки карбюратора.
Такая система второго поколения не совсем подходит к классическим автомобилям. Но из нее легко можно сделать ГБО 1 поколения. Для этого достаточно заменить электронный дозатор на механический. Для карбюратора будет лучшим вариантом ГБО первого поколения.
Комплектующие ГБО
- Газовый баллон
- Мультиклапан
- Заправочное устройство
- Газовая магистраль
- Газовый фильтр
- Газовый клапан
- Редуктор-испаритель
- Дозатор
- Смеситель
- Бензиновый клапан
- Переключатель топлива
Установка ГБО своими руками: инструкция
Установка ГБО своими руками: инструкцияПри установке ГБО своими руками, будем использовать такую последовательность:
- Установка баллона;
- Оборудование проводки газопровода;
- Установка смесителя и клапанов;
- Монтаж редуктора и дозатора, пульта управления.
Когда мы определили план и очередность работ, можно приступить к самой установке. Итак, приступим.
Установка баллона
Баллоны производятся двух типов: цилиндрические и тороидальные (в народе их знают как таблетки). Для автомобилей классической компоновки лучше всего подойдет цилиндрический баллон, так как такие автомобили имеют большую вместимость. Лучшим вариантом будет, установить баллон в багажник, где есть много свободного пространства.
У автомобилей с кузовом хэтчбэк, багажник находится в салоне. Поэтому установка цилиндрического баллона будет не самым лучшим вариантом, он займет очень много пространства. В основном у таких авто предусмотрена ниша для запасного колеса. Именно туда следует поместить баллон, только не цилиндрический, а тороидальный (таблетку).
Баллон должен быть надежно закреплен. Иначе при движении он будет кататься, и может повредить детали, которые расположены на нем. Это можно сделать с помощью специальной подставки и металлические полосы с болтовым креплением.
После того как установили баллон, необходимо вывести заправочный вентиль. В основном вентиль монтируют чуть ниже заднего бампера, закрепив его на крепежной пластине. Также можно вывести вентиль на одном из задних крыльев. Но для этого придется просверлить в необходимом вам месте отверстие с нужным диаметром.
Проводка газопровода
После того как установили баллон, занимаемся проводкой газопровода. Для этого просверливаем отверстие от мультиклапана баллона к моторному отсеку. Газопровод не должен проходит в салоне, лучше пускать его по днищу машины.
Лучше просверлить отверстие немного большего диаметра, в него вставить небольшой кусок пластиковой трубы и закрепить. Так получится дополнительная вентиляция для мультиклапана.
Обрабатываем антикоррозийной мастикой вставленные трубки. Затем нужно провести сам газопровод. Он должен быть хорошо закреплен и находиться как можно дальше от подвижных элементов автомобиля.
Установка смесителя и клапанов ГБО
Теперь пришло время заглянуть под капот автомобиля и определить место для остальных деталей ГБО.
Установка смесителя
Для начала установим смеситель. В карбюраторных двигателях смеситель являет собой проставку между карбюратором и впускным коллектором.
Между тремя элементами: коллектором, смесителем и карбюратором в обязательном порядке должны присутствовать прокладки или можно воспользоваться герметиком. Главное, чтобы при работе этих элементов, между ними не было подсоса воздуха.
Установка бензинового электроклапана
Устанавливаем бензиновый клапан. Его нужно установить с той стороны, откуда идет подводка топливного трубопровода к бензонасосу. Установить клапан нужно в трубопровод. Разрезаем трубопровод и устанавливаем в разрез клапан, затем «железно» зажимаем его хомутами.
Нужно заметить, что клапан размещается не перед бензонасосом, а в топливопроводе идущим от бензонасоса к карбюратору. В противном случае при перекрывании и подаче бензина, бензонасос не сможет подавать бензин в карбюратор.
Установка газового клапана
И на последним будет газовый клапан. По возможности его лучше установить подальше от бензинового клапана. Большое расстояние между ними обеспечит вам полную безопасность в случае ДТП. Его нужно закрепить в доступном месте, чтобы при возможности можно было бы к нему легко добраться.
К газовому клапану проводиться газопровод, который был проложен ранее от баллона к моторному отсеку.
Монтирование редуктора, дозатора и пульта управления
Установка газового редуктора
Следующим шагом будет монтаж газового редуктора. Лучше всего его установить возле карбюратора. Газовый редуктор следует установить вертикально, так как при другом положении его диафрагма не сможет полноценно обеспечить подачу газа. Лучшим вариантом будет подключить редуктор к патрубкам, которые идут к печке.
Для этого нужно будет врезаться в подводящий и отводящий патрубки печки при помощи двух тройников. Причем последовательное подключение редуктора к одному из патрубков может нарушить работу системы при тех или иных условиях, поэтому подводящий патрубок редуктора врезается в подводящий трубопровод печки, а патрубок отвода – в отводящий трубопровод.
К самому редуктору подводится газопровод, идущий от газового запорного клапана.
Установка дозатора газовой смеси
Остается последний шаг работы под капотом. Дозатор газовой смеси устанавливается между редуктором и смесителем. Его лучше установить ближе к карбюратору. К дозатору проводим газопровод, идущий от редуктора, а из него уже выводим газопровод к смесителю.
Все элементы ГБО должны быть хорошо зафиксированы между собой хомутами. Но лучше проверить герметичность, после заправки баллона газом.
Пульт управления
Наконец дошли до завершающего этапа — это установка пульта управления ГБО.
В основном в комплекте с оборудованием, должна быть схема подключения. С помощью этой инструкции, вы сможете установить и подключить пульт. Вот собственно и все, установка закончена и можно ехать заправлять свой автомобиль.
Установка газового оборудования на карбюратор не сложный процесс если вы разбирайтесь в автомобилях. Если нет, то конечно лучше обратиться к мастеру.
vse-provse.com
Карбюратор газовый К-126-С для ГБО
Карбюратор К-126С является газовой модификацией карбюратора К-126Г автомобиля ГАЗ-24 “Волга”. От чисто бензинового родственника его отличает газовая подсистема, большие диффузоры переделанные под ГАЗ, газовый эконостат, газовая система холостого хода. Жиклеры бензиновых подсистем К-126С полностью соответствуют жиклерам К-126-Г. Газовая подсистема не имеет жиклеров. Входные отверстия газовых систем холостого хода и эконостата – 3мм. Большие диффузоры диаметром 24 мм имеют сверления под выход газа в месте наибольшего сужения. В верхней крышке карбюратора выполнен канал газового еконостата с соплом во вторичную камеру карбюратора. Внимание карбюратор К-126 рассчитан на работу с пропан-бутановой смесью. Для метана он малопригоден без дополнительного обогащения с помощью ограничителя впуска воздуха на воздухо-фильтре. Также можно провести тюнинг отверстий для прохода газа с целью увеличения их диаметра.

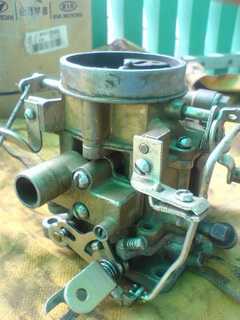

Общий вид:
Вид на воздушные жиклеры и дифузоры: (верхняя крышка снята)
Газовый эконостат (сопло), рядом для сравнения крышка карбюратора К-126ГМ (Пекар).
Карбюратор К-126-С устанавливался на автомобили семейства ГАЗ-24 которые предназначались для работы на сжиженном нефтяном газе (пропан-бутан). В основе его констукции бензиновый карбюратор К-126-Г. Карбюратор К-126-С двухтопливный, работает на бензине и газе. Так у К-126-С появились три дополнительные газовые дозирующие системы: система холостого хода, эконостат мощностных режимов и главная дозирующая газовая система. Система холостого хода при работе на газовой смеси имеет следуюющую реализацию: через отверстие снабженное регулировочным винтом газ поступает по каналу в пространство под дроссельной заслонкой первичной камеры – отверстие ХХ газа одно. Прокладка между нижней и средней частью карбюратора соответственно имеет дополнительное отверстие расположенное между смеситетельными камерами. Следует обратить на это внимание при замене прокладки на новую и проделать соответствующее отверстие. Система эконостата мощностных режимов также выполнена в виде канала в корпусе карбюратора. Сопло экономайзера размещено на корпусе верхней части карбюратора над вторичной смесительной камерой. Система экономайзера предназначена для дополнительного обогащениея смеси за счет высасываня газа при больших расходах воздуха через вторичную камеру карбюратора. Это позволяет снизить “вялость” автомобилей работающих на газу. При замене прокладки также следует обратить внимание на наличие отверстия в прокладке (между средней и верхней частью карбюратора) для сообщения сопла с газораспределительной полостью через канал в корпусе. Главная дозирующая система выполнена в виде специальных диффузоров с 12 отверстиями по 2.8 мм каждое в каждом из диффузоров. Диаметр диффузоров в узкой части 24 мм. Диффузоры имеют специфическую форму – буртик обеспечивает отделение эконостата и системы холостого хода от главной дозирующей газовой системы.
gaz24.info
Как настроить карбюратор к 129, 156 на Волге?
Карбюратор является основным элементом системы питания автомобиля ГАЗ 3110. Конечно, можете сказать вы, сейчас можно чаще встретить инжекторный или дизельный автомобиль, но и таких машин все еще очень много. Назначение карбюратора в этой системе – приготовление в правильной пропорции топливной смеси, учитывая порядок работы двигателя, для того, чтобы подать ее в нужный момент в цилиндры двигателя. Там она сгорит и с помощью расширяющихся газов провернется коленчатый вал двигателя. На автомобиле ГАЗ 3110 устанавливается карбюратор к 129 и 156.
Сегодня мы рассмотрим, как их настраивать и регулировать, разберемся различать моменты, когда это становится необходимо.

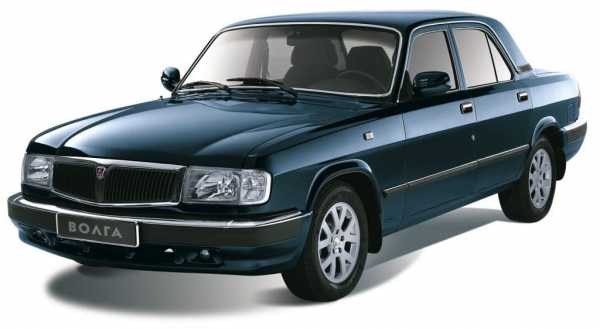

ГАЗ 3110
Устройство карбюратора
Перед тем как мы приступим к непосредственно разбору моментов настройки нам следует понять принципиально из чего состоит карбюратор модели к 156 и как он работает в процессе движения машины. Итак, К 156 автомобиля Газ 3110 состоит из таких элементов:
- Топливные и воздушные каналы.
- Диффузор.
- Распылитель.
- Смесительная камера.
- Дроссельная камера.
- Поплавковая камера с поплавком.
Рассматривать все это дело мы будем по степени важности, начнем с устройства поплавковой камеры. Назначение ее сводится к поддержания одного уровня топлива. Внутри камеры вставлен поплавок, он движется, но при этом не теряет своего соединения с игольчатым клапаном.
Когда уровень бензина в камере падает, то поплавок опускает, тем самым открывая клапан, из которого начинает сразу же течь топливо. По мере наполнения камеры поплавок поднимается и закрывает игольчатый клапан, перекрывая доступ бензину внутрь. Из камеры бензин уходит по распылителю в смесительною камеру карбюратора 156 модели. В ней происходит смешивание бензина с воздухом. Теперь проследим путь воздуха в эту камеру: воздух берется из подкапотного пространства, его втягивает разряжением через отверстие в корпусе воздушного фильтра внутрь. Пройдя сквозь фильтр воздух проходит по впускному патрубку в смесительную камеру.
Дозируют попадающий бензин жиклеры, они внешне выглядят как пробки с отверстиями разного диаметра. Воздух же попадает сквозь диффузор, назначение которого увеличение скорости потока за счет конусовидной формы. Количество приготавливаемой смеси регулируется углом открытия дроссельной заслонки. Углом ее открытия управляет напрямую водитель, когда он нажимает на педаль акселератора. Нажатием открывается заслонка на больший угол, увеличивается количество попадающего воздуха и бензина, количество смеси в смесительной камере и ваша ГАЗ 3110 начинает динамичнее разгоняться. Вот так и работает карбюратор с обозначением К 156.
Настройка карбюратора
Теперь мы рассмотрим, как же на автомобилях модели ГАЗ происходит настройка карбюратора. К слову, очень часто владельца таких машин меняют родной 156 на Солекс от ВАЗ. Иногда таким способом удается достичь некоторой экономичности, но стоит тысячу раз подумать нужно ли это вам, так ваша ГАЗ Волга может начать менее уверенно ехать, хоть литр экономии возможно и будет. Все-таки, не зря инженеры ставили именно 156 на этот автомобиль, а не какой-то другой.
Итак, сначала нам нужно разобраться в каких случаях нам нужно пытаться что-то изменить в настройках карбюратора:
- Резкие рывки при ускорении машины.
- Очень тяжелое и медленное ускорение машины.
- Провалы при длительном разгоне.
- Неустойчивый холостой ход автомобиля.

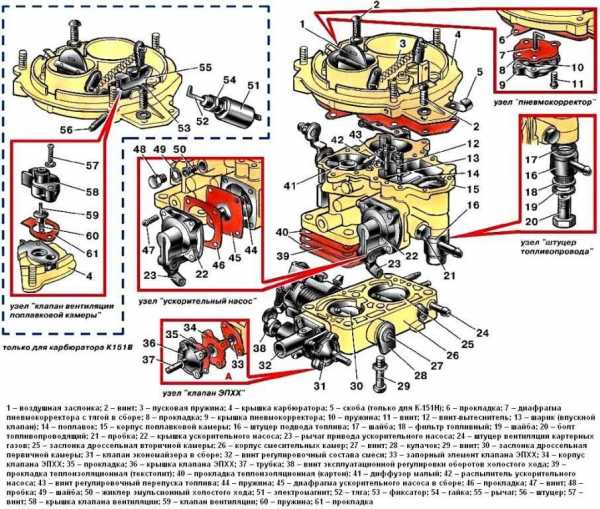

Схема карбюратора ГАЗ 3110
Если что-то из вышеперечисленного было вами замечено, то нужно предпринять определенный мероприятия.
Регулировка уровня топлива
Именно с этого момента следует начинать любую регулировку К 156-го. На автомобилях марки ГАЗ процесс изменения этого момента почти идентичен, так что будет удобно читать всем. Для начала нужно проехаться на машине, или просто прогреть двигатель в гараже. Первым делом отсоединяем шланг топливопровода, аккуратно делаем это над каким-то тазом, чтобы горячее топливо не обожгло вам руки, лучше это делать в перчатках. Разбираем все вокруг карбюратора и, добравшись, снимаем его верхнюю крышку. Далее, находим от отсоединяем трос рычага подсоса. Сняв крышку берем в руки штангенциркуль или простую линейку, хотя первый вариант будет куда точнее. Нам необходимо измерить расстояние от кромки бензина до крышки, среднее расстояние должно быть равно 24 мм. Именно среднее, потому что навряд ли пол в вашем гараж идеально ровный, да и двигатель тоже навряд стоит идеально ровно в подкапотном пространстве.
Поэтому просто берется среднее. Если же выходит так, что измеренный показатель выходит за рамки дозволенного, то нужно подогнуть крепежные держатели поплавков в нужную сторону. Теперь ваша ГАЗ Волга должна разгоняться уверенно.
Регулировка режима холостого хода
Здесь все проще, нам не потребуется разбирать карбюратор, всего лишь нужно будет покрутить винт. Чтобы отыскать винт регулировки холостого хода нам лучше снять корпус воздушного фильтра, потому что он большой и будет нам мешать. Сам винт находится в нижней части карбюратора, нам нужно будет отыскать отверстие с ним. Отыскав подбираем отвертку, которая поместится туда и закручиваем до упора винт. Закрутив откручиваем его на 5 полных оборотов отвертки. Далее, полностью задвинув подсос запускаем двигатель и по тахометру вращением винта выставляем холостой ход около 850 об/мин. Именно на таких оборотах двигатель ГАЗ Волга будет работать устойчиво без нагрузки.
