Карбюратор к 131 устройство, ремонт, регулировка, модификации

Карбюратор – сердце двигателя. Это механизм, питающий двигатель топливом. Карбюратор готовит смесь бензина и воздуха в правильной пропорции. Карбюратор к 131 на УАЗе состоит из множества мелких деталей, совершающих постоянное движение. В результате трения и нагрева некоторые компоненты механизма изнашиваются, забиваются остаточными продуктами топлива. Поэтому периодически бывает нужна очистка, промывка, восстановление либо замена.

Основные системы карбюратора к 131

Карбюратор к 131 устанавливается на различные двигатели для машин ГАЗ, УАЗ, Соболь, Волга. Данный тип карбюратора вместе с аналогом к 151 наиболее популярный в России. Механизм собирается из трёх основных блоков, с помощью винтов соединяемых вместе, как единый узел. Крепежные винты проходят через весь карбюратор и уплотнительные прокладки между ними.

Верх узла представляет собой крышку карбюратора. Патрубок забора воздуха входит через нее, разветвляясь по двум отдельным каналам. Воздушная заслонка вмонтирована возле канала камеры № 1. Средний блок, служащий корпусом для всего устройства, конструктивно объединяет две камеры подготовки топливно-воздушной смеси с одной поплавковой камерой. Система дроссельных заслонок расположена под нижним отсеком механизма.

Рис. 1. Общий вид карбюратора к 131: 1 — пневмопривод пуска и прогрева; 2 — привод ускорительного насоса и экономайзера; 3 — распылитель ускорительного насоса; 4 -воздушная заслонка; 5 — распылитель экономайзера; 6 — полуавтомат пуска и прогрева; 7 — главный воздушный жиклер с эмульсионной трубкой; 8 — воздушный жиклер холостого хода; 9 — жиклер экономайзера; 10 — топливный жиклер холостого хода; 11 -главный топливный жиклер; 12 — микровыключатель; 13 — блок управления; 14 — электромагнитный клапан; 15 — винт эксплуатационной регулировки; 16 — регулировочный винт состава смеси; 17 — клапан экономайзера холостого хода; 18 — дроссельная заслонка; 19 -клапан экономайзера; 20 — обратный клапан; 21 — нагнетательный клапан; 22 — клапан разбалансировки; «а» и «б» — штуцеры для подсоединения шлангов электромагнитного клапана.

Здесь компактно расположены дроссели, а также патрубки для смешивания топливно-воздушной смеси обеих камер. Уплотнительная прокладка, выполненная из термоизоляционного материала, установлена возле стыка нижнего и среднего секторов. По своей конструкции карбюратор к131 выполнен как механизм с двумя смесительными камерами. Каждая из них располагает своей главной дозирующей системой.

Перечень систем, которые осуществляют непосредственное приготовление воздушно-топливной смеси:

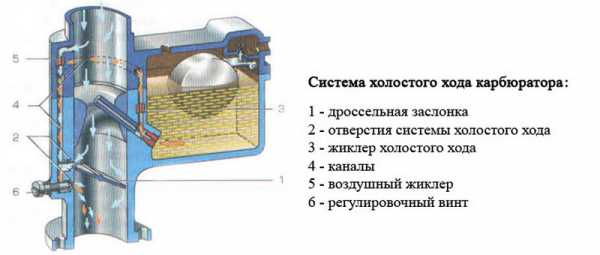

Холостые обороты

Регулирующий блок топлива с воздухом включается при открывании дросселя камеры № 2. Здесь же находится эконостат, служащий для обогащения горючей смеси. Прибор срабатывает от режима максимальной нагрузки, воздействующего на карбюратор к131. Устройство всех систем хорошо продемонстрировано рис. 1, который расположен вверху.

Запуск двигателя на холодную

Составляющие системы полуавтомата:

  • пневматический корректор;
  • управляющие рычаги;
  • заслонка управления подачей воздуха.

Ручным приводом оператор или водитель осуществляет закрывание заслонки непосредственно во время старта не прогретого мотора. Пневматический корректор автоматически при запуске силового агрегата слегка приоткрывает заслонку воздуха строго определенной величины. Данная операция осуществляется посредством воздушного разрежения. Оно возникает снизу благодаря всасывающему движению поршней под камерами.

Правильная регулировка карбюратора к 131 позволяет механизмам узлам автомобиля работать бесперебойно, автоматически. При этом обеспечивается устойчивое функционирование силового агрегата, необходимое для прогрева всех эксплуатационных жидкостей двигателя. Во время проведения манипуляций, водитель должен нажимать ногой педаль газа, удерживая ручку открывания воздушной заслонки максимально вытянутой к себе.

Экономайзер

Прибор отключает подачу топлива, когда это необходимо. Процесс начинается во время начала торможения транспортного средства. Подобное движение осуществляется без использования топлива силовым агрегатом. Благодаря экономайзеру, осуществляется значительная экономия топливных ресурсов. Одновременно снижается уровень загрязнения окружающей среды.

Модули экономайзера:

  • управляющий блок;
  • тумблер;
  • клапан с электромагнитом;
  • экономайзер.

Тумблер с экономайзером устанавливаются по ходу корпуса. Клапан с электромагнитом, управляющий блок находятся перед водительской кабиной. Регулировка карбюратора к 131 на УАЗе значительно улучшает эксплуатационные характеристики автомобиля.

Управляющий блок

Клапан с электромагнитом управляются данным устройством. Процесс осуществляется по частоте и мере поступления электрических импульсов. Они поступают к управляющему блоку от катушки зажигания. При снятии ноги с педали газа контакты тумблера размыкаются.

Отключение подачи топлива

Водитель отпускает педаль газа. Сразу же управляющий блок прекращает подачу электрического напряжения клапану с электромагнитом. Обороты двигателя при этом достигают 1400 оборотов за минуту. Клапан с электромагнитом пропускает воздух по своим каналам из атмосферы через экономайзер. Под воздействием давления воздуха экономайзер перекрывает канал холостого хода, отключая подачу топлива.

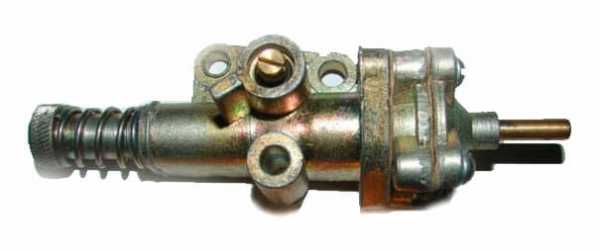

Рис. 2. Клапан экономайзера карбюратора к 131.

Когда происходит поломка, все нарушается. При отпущенной педали силовой агрегат не заводится, либо глохнет. Устранять причины неисправности необходимо, начиная с проверки электрических контактов полюсов приборов. После этого последовательно проверяются функции клапана с электромагнитом, тумблера, управляющего блока. Регулировка карбюратора к 131 на УАЗ позволяет эксплуатировать технику с полной отдачей.

Регулировка тумблера и электромагнитного клапана

  1. Разъединить электрический разъём блока управления.
  2. Зажигание включено, но мотор не запущен.
  3. Одна рука несколько раз плавно открывает, закрывает дроссель.
  4. Другая рука одновременно обхватывает клапан с электромагнитом.

ВАЖНО! Работающий клапан с электромагнитом и предохранителем, а также тумблер в рабочем состоянии проявят себя тем, что в клапане при открывании заслонки будут раздаваться громкие щелчки и чувствоваться вибрация. Клапан будет срабатывать, магнит двигаться от полюса к полюсу. Рука будет ощущать эти движения.

Управляющий блок

  1. Электрический разъём соединяется с управляющим блоком.
  2. Зажигание включено, мотор запущен, прогрет до 70 градусов.
  3. Одна рука резко открывает дроссель на 1/3 хода.
  4. Другая рука одновременно обхватывает клапан с электромагнитом.
  5. Резко нажать закрывание дросселя.
  6. Клапан с электромагнитом отключится, если управляющий блок исправен.

Клапан с электромагнитом, если он исправен, включается при снижении оборотов коленвала до 1050 об/мин. Все важные механизмы взаимосвязаны с поплавковой камерой. Необходимый уровень горючего поддерживается поплавком с топливным клапаном.

Работа подсоса

Наличие подсоса – серьёзное преимущество модели к 131. Управление холодным запуском силового агрегата автомобильных моторов, где имеется карбюратор на УАЗ однокамерный, функционирует раздельно. Вследствие этого запуск холодного мотора может осуществляться с трудом. Для улучшения этого между полумесяцем устройства запуска и регулировочной пяткой дроссельной заслонки протянута проволока.

Благодаря этой проволоке создаётся сцепление между двумя раздельными механизмами. Подсос гарантирует быстрый, лёгкий запуск силового агрегата. Подсос можно регулировать, настраивая необходимые значения. Параметры запуска двигателя выставляются, зависимо от температуры наружного воздуха, погодных условий.

Рис. 3. Конструкция карбюратора К 131: некоторые особенности

Основные неисправности

Характерные неисправности могут быть вызваны не только сбоем карбюратора. Могут произойти нарушения зажигания, питания топливом. Эти поломки напрямую влияют на работу узла. Механизм начинает выполнять свои функции с перебоями.

ВНИМАНИЕ! Прежде, чем изменять точные регулировки карбюратора, необходимо убедиться, что все основные блоки автомобиля, электрооборудование, подача горючего функционируют нормально. Всё исправно – значит, нарушения именно карбюратора. Приступаем к выявлению поломок.

Отсутствуют холостые обороты

Причины:

  • датчик холостых оборотов неисправен;
  • дроссельная заслонка забита отложениями;
  • датчик положения дроссельной заслонки неисправен;
  • засорился карбюратор.

Ликвидация неисправностей

Почистить дроссель. Датчики положения дросселя, холостых оборотов проверить на работоспособность. Когда произведенные действия не дали положительных сдвигов, необходимо заменить все механизмы, входящие в карбюратор 131.

Поплавок заливает. Что делать?

При переливе бензина через уплотнители проблематичен старт двигателя автомобиля. Тяжелее всего запускается горячий мотор. Нестабильно высокие холостые обороты, которые невозможно отрегулировать. При работающем моторе из глушителя выходит дым чёрного цвета. Это происходит от переизбытка топлива, догорающего внутри. Ощущаются провалы педали газа при нажатии. Переобогащенная топливная смесь заливает свечи, которые мокрые, с чёрным нагаром.

Неисправности, их устранение

  1. Неисправен клапан игольчатый или появилась его негерметичность. Возможно его заклинивание при открытом положении. Слегка постучать молотком по корпусу. Проверить плотность затяжки корпуса клапана игольчатого, наличие резинового уплотнительного кольца под ним. Проверить герметичность можно всасыванием воздуха из резиновой трубки, подающей горючее на карбюратор к 131. Регулировка расхода топлива осуществляется после ремонта.
  2. Пробит поплавок либо нарушена его герметичность, вследствие чего он не плавает в бензине, а опускается на дно. Игла запорного клапана вовлекается следом за ним, поэтому клапан игольчатый всё время открытый. Топливо без помех заливает камеру. Поплавок необходимо снять, можно его потрясти возле уха. Слышно, как внутри плещется топливо. Негерметичный поплавок можно легко запаять либо заменить новым.

    Рис. 4. Поплавковая камера и прокладка

  3. Нарушено положение поплавка относительно стенок камеры. Из-за этого он задевает за стенки, уровень топлива повышается. Регулировка карбюратора к 131 регулировка начинается со снятия крышки. Положение поплавка выравнивается. Оно должно быть параллельным оттиску картонной прокладки. Одновременно необходимо проверить, отрегулировать лёгкость его перемещения внутри камеры, без перекосов, деформаций рычагов, стоек.

    Рис. 5. Поплавок

  4. Слишком высокий уровень горючего для поплавковой камеры. Необходимо снять крышку, отрегулировать. Уровень топлива должен быть посередине плоскости наклона передней стенки. Расстояние до дна равняется 29±2 мм. Регулировка осуществляется подгибанием поплавковых лепестков.
  5. Неисправность бензонасоса. Из-за повышенной мощности бензонасоса к поплавковой камере поступает чрезмерный объем топлива. Если отсутствует слив, невозможно перекачать его излишки, поэтому происходит перелив. Проверяется бензонасос: исправность клапанов, диафрагмы, пружины возврата. Неисправные детали необходимо заменить новыми.
  6. Засорился воздушный жиклер главной системы дозировки первой смесительной камеры. За счет понижения объема воздуха происходит переобогащение топливной смеси, подаваемой на карбюратор к 131. Устройство внутреннего отверстия жиклёра сужено. Необходимо выкрутить воздушный жиклёр ГДС первой камеры, прочистить, продуть его, установить заново.
Пропускная способность жиклеров, мл/мин:
Главный топливный жиклер 350±4,5
Топливный жиклер холостого хода 55±1,5
Главный воздушный жиклер 175±4
Воздушный жиклер холостого хода 290±7

Залегание дозирующей иглы

Залегание дозирующей иглы приносит много неприятностей: переливается бензин, двигатель чихает, плохо заводится, динамика двигателя слабая. Если залегание происходит постоянно, необходимо деталь заменить. Снять крышку, вынуть поплавок, прежнюю иглу, выкрутить специальное гнездо для установки иглы. Новое гнездо, наконечник из силикона вкрутить вместо старого. Установить новую дозирующую иглу.

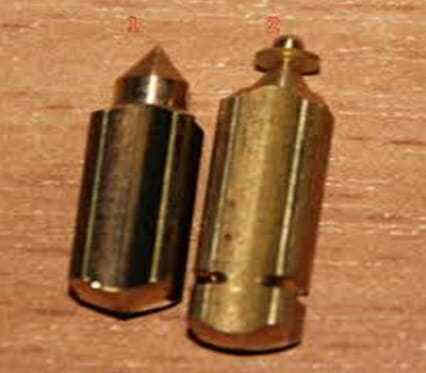

Рис.6. Дозирующая игла карбюратора

Между корпусом узла и силиконовым гнездом для иглы расположено стальное кольцо. Нижний торец иглы имеет подпружиненный шарик, который прикасается к язычку поплавка. Вставив иглу в стакан гнезда, поплавок располагаем на свое штатное место. Теперь уровень такой, каким ему положено быть. Рекомендованный уровень 2/3 от размера окна поплавковой камеры достигается подгибанием язычка поплавка.

Что делать если карбюратор к 131 замерз

Если наружная температура воздуха долго сохраняет свои значения от +9ºС до -5ºC, а влажность воздуха остается повышенной, идет дождь, мокрый снег, стелется туман, карбюраторы к 131 могут замерзать во время движения транспортного средства. Когда автомобиль долго едет с одинаковой скоростью, поверхности дозирующих элементов возле распылителей, кромок дроссельной заслонки постепенно покрываются льдом. Это места, где наиболее высокая скорость движения холодного воздуха.

Дроссель при таких условиях длительный период не двигается, пребывая в одном и том же положении. Лёд закупоривает отверстия для циркуляции воздуха переходной системы первой камеры. Откладываясь по распылителям, лёд уменьшает внутреннее сечение проходных отверстий.

Топливная смесь сильно обогащается, поскольку воздуха проходит меньше, объём бензина остается прежним. С подобными условиями не может справиться карбюратор к 131. Регулировка холостого хода не приносит ожидаемых результатов.

ВАЖНО! Свечи покрываются толстым слоем нагара, искрообразование значительно ухудшается. Двигатель всё больше теряет мощность, останавливаясь совсем. После остановки транспортного средства под воздействием тёплого двигателя лёд в карбюраторе самопроизвольно тает. Через 5-10 минут карбюратор по-прежнему готов к работе, мотор заводится, вроде ничего не было. Можно продолжать движение.

Прочие неисправности

В практической эксплуатации автомобилей ГАЗ, Соболь, Волга, Газель, в конструкции которых установлен однокамерный карбюратор на УАЗ, регулировка и своевременное обслуживание предупреждает много различных серьезных поломок, например:

  • К входному штуцеру бензин поступает, в камере с поплавком топливо отсутствует. Причина данного явления кроется в заедании иглы топливного клапана при закрытом положении. Еще одна причина – засорение сетчатого фильтра. Необходимо извлечь сетчатый фильтр, промыть ацетоном, продуть сжатым воздухом под насосом либо компрессором, установить заново. Подвижность иглы восстанавливается постукиванием ключа о корпус карбюратора. Клапан все равно необходимо заменить при первой же возможности.
  • Глубокий провал педали газа, остановка двигателя. Причина: засорение главного жиклёра топлива. Выкрутить жиклёр, почистить, установить в штатное положение.

Тюнинг карбюратора к 131 своими руками

Модернизируя карбюратор к131, можно удалить экономайзер принудительного холостого хода. Вместо пневмоклапана следует установить пробку с резиновым кольцом. Чтобы исключить дизелинг в момент отключения зажигания, применяется клапан с электромагнитом от карбюратора Солекс. При его установке надо проделать следующие операции:

  • выкручивается заглушка эмульсионного жиклёра холостого хода;
  • выкручивается сам эмульсионный жиклёр холостого хода;
  • в снятом жиклёре рассверливается отверстие сечением 0,1 мм, после этого он устанавливается повторно;
  • клапан вкручивается в карбюратор;
  • к электромагнитному клапану подсоединяется фиолетовый провод от замка зажигания.

После усовершенствования карбюратора к 131 наблюдается приличная экономия топлива.

Регулировка карбюратора к 131. С целью улучшения холостого хода можно своими руками поднять уровень топлива поплавковой камеры до 20 мм. Достигается подобный результат методом подгибания латунных кромок поплавка. При этом следует значительно уменьшить мощность насоса ускорителя. Главное – не допустить провалов педали акселератора. Получаем идеальный холостой ход, прекрасную моторную динамику, безупречное функционирование всех карбюраторных, моторных систем автомобиля.

Разборка карбюратора серии к 131

  1. Снять карбюратор. Во избежание попадания мелких предметов, закрыть ветошью отверстие камеры сгорания.
  2. Открутить удерживающие крышку семь винтов.
  3. Вытащить шплинт крепления, вывести тягу от устройства пуска из рычага.
  4. Пружину возврата заслонки воздуха снять. Вывернуть два винта крышки балансировочного канала поплавковой камеры. Крышку отделить от корпуса вместе с прокладкой.
  5. Отвёрткой открутить винт крепления по центру. Распылитель эконостата снять вместе с прокладкой.
  6. Отвернуть три маленьких винта. Демонтировать детали пускового механизма: диафрагму, пружину, крышку.
  7. Пробку оси поплавка выкрутить. Поплавок с запорной иглой и ось вынуть из корпуса.
  8. Во избежание вытекания бензина по резьбе пробки оси поплавка, алюминиевую шайбу, расположенную на оси, следует обязательно вынимать из корпуса. При сборке её надо установить, где она стояла раньше, в составе оси. Этим будет обеспечено правильное положение в отверстии.
  9. Выкрутить седло клапана игольчатого.
  10. Открутить винт, крепящий штуцеры топлива в поплавковой камере. Вынуть из корпуса вместе с топливным фильтром и прокладками.
  11. Со стенки поплавковой камеры вывернуть пробку.
  12. Отвёрткой открутить кронштейн, удерживающий распылитель ускорительного насоса.
  13. Поочередно выкрутить жиклеры воздуха. Шилом извлечь трубки для эмульсии из отверстий.
  14. Открутить, вынуть блоки: воздушного, топливного холостого хода.
  15. Выкрутить заглушку, расположенный под ней эмульсионный жиклёр.
  16. По аналогии выкручивается жиклёр с обратной стороны.

    ОБРАТИТЬ ВНИМАНИЕ! До того, как выкрутить иглу регулировки, необходимо ее полностью закрутить. Выкручивая, посчитать количество оборотов. Принятые меры позволят впоследствии правильно ее установить. Так сохранится регулировка ускорительного насоса.

  17. Отвёрткой открутить винты ускорительного насоса, извлечь содержимое.
  18. Вынуть малые диффузоры обеих камер с пружинами.
  19. Расположить карбюратор нижней частью вверх. Открутить два болта на дросселях, отделить от корпуса. Снять эбонитовую прокладку.
  20. Открутить два винта крепления экономайзера, снять вместе с прокладкой.
  21. Открутить два винта, отделить клапан ЭПХХ от корпуса.
  22. Снять крышку, ключом 6 мм отвернуть гайку, которая крепит запорный клапан. Вынуть его из диафрагмы.
  23. Выкрутить винты качества и количества смеси из корпуса узла холостого хода.

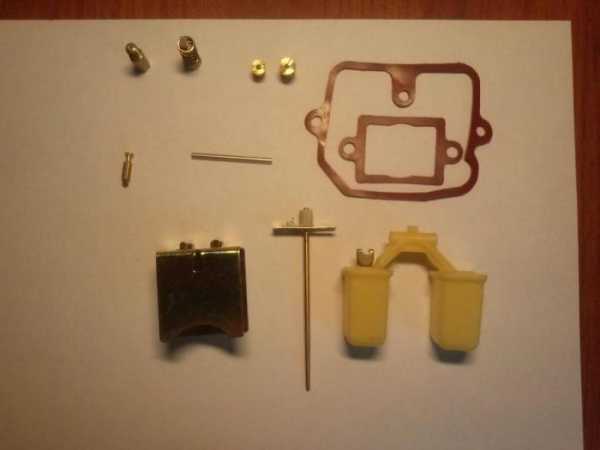

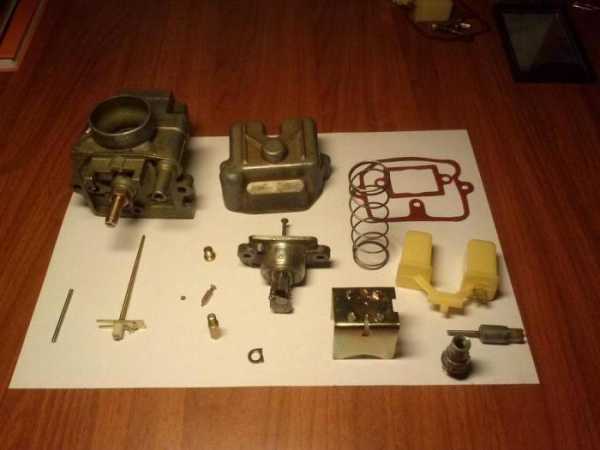

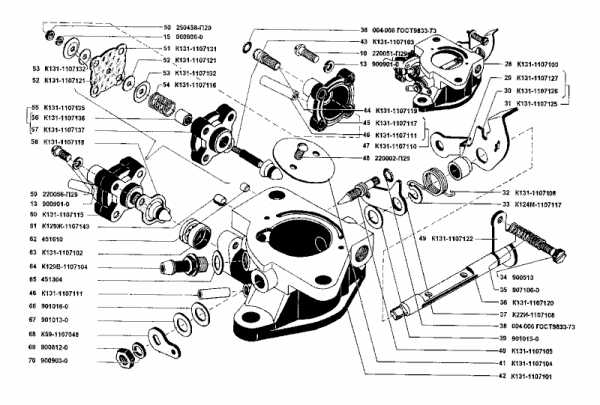

Рис. 7. Разобранный карбюратор к 131

Полная разборка карбюратора к 131 завершена. Можно приступать к его обслуживанию, мойке, чистке, ремонту.

В каких случаях необходима полная разборка и ремонт карбюратора

ВАЖНО! Ремонтируя карбюратор своими руками, осуществлять полную разборку необходимо только как исключение. Сначала надо тщательно почистить все засорённые жиклеры, проверить проходные отверстия, промыть клапаны ацетоном, продуть сжатым воздухом, смазать трущиеся узлы, механизмы. Если все указанные процедуры без разборки не смогли устранить заедание дроссельных, воздушных заслонок, а каналы не очистились от серьезных отложений, необходимо приступать к разборке и более тщательному ремонту.

Как собрать карбюратор серии к 131. Правильное подсоединение шлангов, тяг, всех механизмов. Настройка, регулировка

После полной разборки карбюратор к 131 а подвергается тщательной мойке. Лучше всего дозирующие жиклёры промывать чистым авиационным керосином. Если нет керосина – промывать дизельным топливом. Детали можно мыть, чистить ацетоном. Жиклёры следует тщательно продуть сжатым воздухом. Регулировка карбюратора к131 осуществляется после прогрева двигателя.

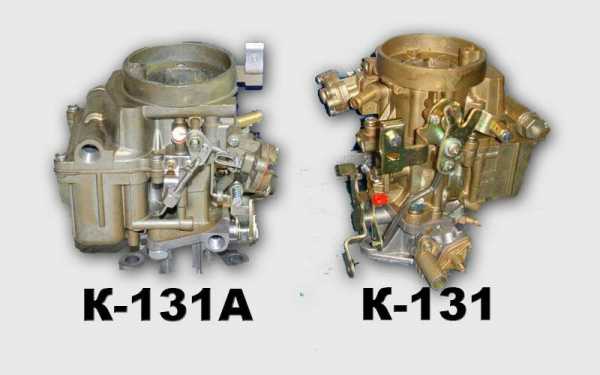

Рис. 8. Как выглядит карбюратор к 131 и к 131 а

Наиболее эффективно застывшие отложения – лаки, смолы удаляют растворители от 645 до 652, а также ацетон. Необходимо помнить, что они могут повредить неметаллические изделия – диафрагмы, прокладки, уплотнители. Их следует мыть отдельно только бензином.

Замоченные растворителем либо бензином жиклёры чистятся медной проволокой, а лучше – деревянными палочками типа зубочисток. Собирая, устанавливая карбюратор, нельзя использовать герметик! Выдавленные во внутренние полости излишки средства заполнят проходные каналы, блокируя их проходимость.

Ни в коем случае нельзя ковырять отверстия металлическими предметами, тереть напильником, чистить наждачной бумагой. От такой чистки нарушается проходимость отверстий, возможны переливы топлива. Все изношенные детали следует заменить новыми. Отрегулировать иглу, жиклёры можно специальным стендовым оборудованием.

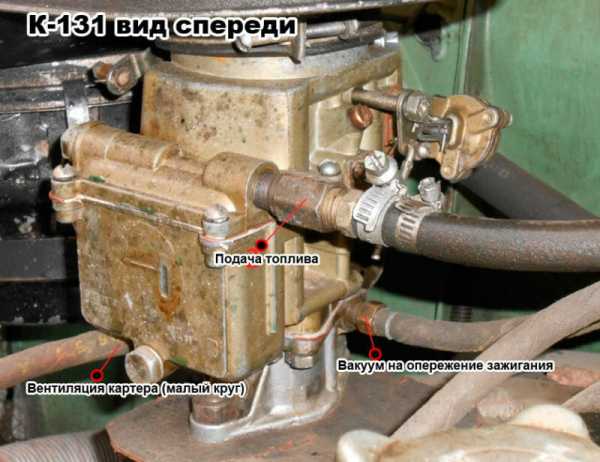

Карбюратор к131а схема подключения шлангов. Питающие шланги подсоединяются к своим штатным местам, обжимаются специальными хомутами. Во избежание подсоса воздуха штуцеры, к которым подсоединяются топливные шланги, можно обработать герметизирующим составом. Во избежание вредных касаний, с целью недопущения перетирания при движении авто, шланги необходимо заправить в специальные держатели.

Карбюратор К-131 сборка и регулировка. Собирать узел необходимо в обратной последовательности. После сборки отрегулировать правильный уровень топлива поплавковой камеры легко с помощью штангенциркуля. Его заплечики должны упереться в верхнюю плоскость корпуса карбюратора.

Одновременно хвостовик штангенциркуля с выставленной заранее глубиной 21,5 мм, должен касаться уровня топлива. Чтобы настроить карбюратор к 131, такая процедура осуществляется на автомобиле после стабилизации уровня топлива. Подкачивать бензин надо ручным приводом бензонасоса. Вместе с этим проверяется герметичность клапана.

Заключение: Карбюратор К-131 представляет собой сложную систему, предназначенную для подготовки, подачи воздушно-топливной смеси камере сгорания двигателя. Своевременное обслуживание, правильный уход за всеми механизмами этого устройства обеспечит устойчивую работу силового агрегата, долговечное бесперебойное функционирование такого сложного механизма, как карбюратор 131 на УАЗ, отзывы автомобилистов о котором неизменно всегда положительные.

Существующие модификации карбюраторов серии к 131

Все существующие модификации карбюраторов серии к 131 и их применяемость на автомобилях показаны в таблице ниже:

Модификации карбюратора Применяемость на авто Тип двигателя Объём л
к 131 Волга: ГАЗ-2П0. 31029, 3102, 3110.

Газель: ГАЗ-33021, 33023, 33027, 2705, 27057.

ЗМЗ-402 2.45
к 131В к 131Г УАЗ-31М2 31514 3″41, 3962,2206,3303 3909 УМЗ-417.10 2.45
131Д Волга ГАЗ-ЗИО, Соболь: ГАЗ-2752, 2717, 22171, Газель (кроме ГАЗ-33021). ЗМЗ-406 2.3
к 131Е УАЗ-3153, 33036, 39094, 39095. УМЗ-

4218.10

2.9
к 131И Волга ГАЗ-31029. Газель ГАЗ-3302 JM3-410 10 2.9
к 131Л УАЗ-31601. УМЗ-421.10 2.9
к 131Н ИЖ-412ИЭ. 21251, 2715-01, 27151-01. УЗАМ-331(6) 1.5
к 131П НЖ-2126 Ода УЗАМ-3317 1.7
к 131Р
к 131С Волга ГАЗ-3102, 31029, 3110. Газель, Соболь. ЗМЗ-402.10 2.45
к 131Т Газель. VM3-4215.10 2.9
к 131У VA3-31512 ЗМЗ-402.10 2.45
к 131Ф
к 131Ц УАЗ-33036, 31512. ЗМЗ —

4104.10

2.9

prokarbyrator.ru

Карбюратор – устройство основные неисправности, ремонт и доработка карбюратора автомобиля — Словарь автомеханика

Карбюратор, часто называемый «карб» – часть системы питания автомобильного двигателя,
где образуются определенные соединения при смешивании воздуха и топлива.
В дальнейшем эта топливовоздушная смесь попадает в камеру сгорания.
Данный элемент в совокупности с дроссельной заслонкой – является регулировщиком топлива,
благодаря чему полученная смесь может быть обогащенной либо обедненной.
Стехиометрическое состояние данного топливного компонента достигается
при соотношении 1 г. бензина на 14,7 г. воздуха, а для запуска холодного двигателя требуется соотношение 10 к 1.

Всего существует три вида карбюраторов:

  • Барботажный (уже не используется).
  • Мембранно-игольчатый – узел состоит из нескольких камер,
    разделённых мембранами и связанных штоком на конце которого находится игла закрывающая/открывающая подачу топлива.
  • Поплавковый – существует в многих модификациях современных карбюраторов и имеет широкое применение.

Составляющие карбюраторной системы автомобиля

Устройство карбюратора в тривиальном варианте:

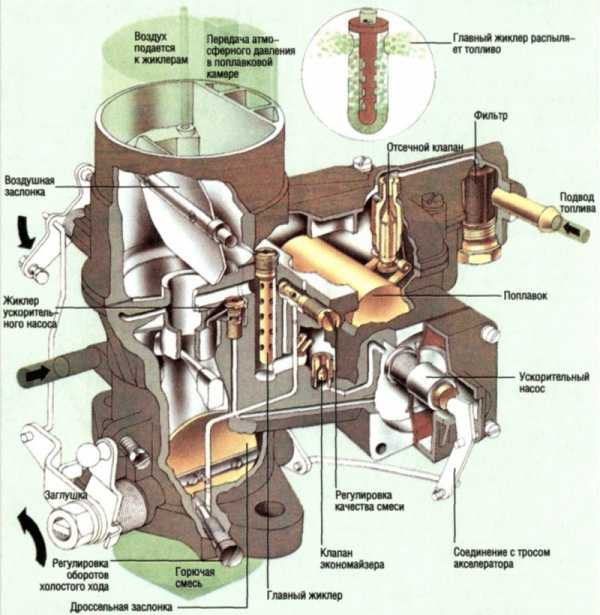

Устройство карбюратора

  1. поплавковая и смесительная камеры
  2. поплавок с запирающим клапаном игольчатого типа
  3. распылительная и диффузная системы
  4. бензиновые и воздушные каналы с жиклерами
  5. аэро- и дроссельные заслонки

Поплавковая камера необходима для поддержки постоянного уровня бензина. Воздушной заслонкой заводится холостой двигатель автомобиля, обогащая топливовоздушную систему. Системой холостого хода обеспечивается подача бензина, когда не функционирует основная дозирующая система. Специальными винтами регулируется соотношение в карбюраторе топливо/воздух.

Ускорительный насос подает дополнительное количества топлива – резко открываются дроссельные заслонки, чтобы можно было предупредить остановку мотора и избежать сбоев в эксплуатации мотора во время разгона автомобиля.

Переходная система отвечает за переходный режим между основной дозирующей системой и автомобильным холостым ходом.

Система холостого хода обеспечивает подачу нужного количества топлива в цилиндры двигателя при работе без нагрузки (на холостом ходу).

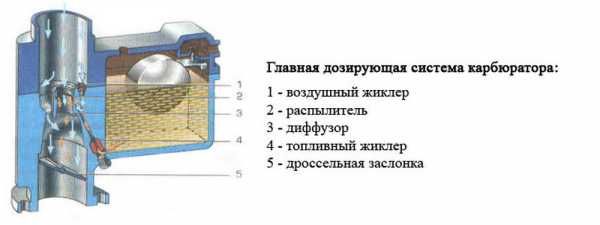

Главная дозирующая система обеспечивает увеличения мощности двигателя за счет большей подачи топливно-воздушной смеси во время движения автомобиля.

Устройство карбюратора


Основные проблемы с карбюратором

Среди наиболее частых неисправностей в работе карбюратора отмечаются такие:

  • протечка топлива
  • нагар и запах на свечах зажигания
  • нестабильный холостой ход
  • нарушение регулировки карбюратора, загрязнение жиклеров

Протечка топлива

Для начала необходимо проверить давление бензина – оно соответствует отметке от 4 до 7 пси.

Наличие нагара и запаха на свечах зажигания

Данная неполадка указывает на то, что топливо подается в чрезмерных количествах из-за неправильного уровня бензина либо прогоревшего клапана.

Неровный холостой ход

В основном, проблемы данного характера возникают в проводке между педалью акселератора и карбюратором, то есть, не сугубо в карбюраторе.

Нарушение регулировки карбюратора, загрязнение жиклеров и каналов

Основную роль в приготовлении топливовоздушной смеси играют жиклеры – их загрязнение или повреждение ведет к нарушению работы всего узла.

При таких неисправностях двигатель не в состоянии получать горючее в необходимой концентрации и объеме.
Признаками этого являются:

  • излишний расход топлива;
  • снижение мощности автомобильного двигателя;
  • из глушителя наблюдается выхлоп черного дыма и слышны хлопки;
  • двигатель начинает перегреваться;
  • снижается вязкость автомобильного масла.

Устранение неполадок в карбюраторной системе

Когда протекает бензин, а давление соответствует норме, тогда необходимо искать неполадку в поплавковой камере. В основном, ее заменяют на новую.

При наличии запаха и нагара на свечах, рекомендуется обратить внимание на поплавок. Это возникает при не отрегулированном поплавке, чрезмерном давлении бензина либо присутствует неполадка в поплавковой камере.

Когда на холостом ходу мотор автомобиля работает нестабильно, то чтобы найти поломку, необходимо проверить, нет ли в карбюраторе коррозийных изменений либо загрязнений. В последнем случае его необходимо тщательно почистить.

Ремонт, тюнинг и установка карбюратора


Как починить карбюратор

Сетчатый фильтр

Данный фильтр либо засоряется, либо повреждается. И чтобы узнать точно, что с ним, понадобится его вынимать. При сильном загрязнении достаточно хорошо промыть аккуратно в бензине, при видимых повреждения меняется на новый.

Пусковое устройство

Пусковое устройство, как и сетчатый фильтр, подвержен загрязнению и также нуждается в промывке и продувке сжатым воздухом.

Соединение в карбюраторе

Разгерметизация соединения, происходит во впускном или выпускном трубопроводах, также на корпусе ДЗ и других местах соединения карбюратора. Определить где подсасывает воздух поможет обычная мыльная пена или специальный дымо-генератор. На возникновения проблем с впускным трубопроводом могут еще указывать и следы копоти или пленка с топлива на месте неплотного соединения.

Когда сбои в работе происходят по причине не герметичного прилегания в месте соединения нижнего фланца карбюратора и впускного патрубка достаточно просто подтянуть гайки. Старайтесь подтягивать аккуратно и равномерно, чтобы не перекосился фланец карбюратора. Если подтяжка болтов проблему не решила, тогда стоит почистить место подсоса и поменять прокладку.

Ускорительный насос

Когда перестал работать ускорительный насос, тогда нужна его замена. Его детали ремонту не подлежать. В качестве профилактики насос моют и продувают. Еще желательно проверить ход перемещения рычагов и деталей диафрагмы. Отдельное внимание приделите шарику в распылителе — свободе его движения ничего мешать не должно.

Диафрагма экономайзера

В моделях карбюраторов, оснащенных экономайзером, проследите чтобы на диафрагме не было повреждений. А если стала короткая длина толкателя, то замените его вместе с диафрагмой.


Регулировка карбюратора


Карбюратор регулируют только на прогретом двигателе.

Нет смысла настраивать данную автомобильную систему на холостом двигателе. Также с дроссельной заслонки необходимо снять тягу педали газа, а затем отсоединить трубку, которая отвечает за вентиляцию картера, чтобы удостовериться, нет ли вакуумной пробки в трубке регулятора опережения.

Затем нужно закрутить по одному винты качества строго по часовой стрелке, пока не станет работа мотора достаточно жесткой. Когда двигатель начнет лихорадить, отвернуть необходимо на оборот назад каждый винт, чтобы двигатель начал работать плавно. Как регулировать карбюратор лучше смотреть на конкретном примере наглядно.


Тюнинг карбюратора

Доработка или другими словами тюнинг карбюратора производится дабы достичь максимальной мощности. На впуске, карбюратор автомобиля, должен иметь минимальное сопротивление, поскольку по-другому сложно добиться приемлемого качества смеси и наполнения цилиндров при средних и высоких оборотах двигателя. Выжимать максимум мощности на больших оборотах дает расточка второй камеры и подъем впускных клапанов выше 10,25 мм (актуально для двигателей 1.5 л с высокими распредвалами).

Доработанный карбюратор с диаметром диффузоров 24/24 дает прибавку при установке даже тюнинговый мотор. Но стоит отметить, что на малых оборотах и частичных нагрузках двигателя, обычное увеличение диаметра диффузоров приведет к ухудшению его работы, поскольку снижается разряжение в области диффузора и ухудшается распыление бензина и гомогенизации смеси.

Доводка карбюратора – это не только замена всех топливных жиклеров на другие, большего сечения, а изменение всех тарировочных данных карба и его начинки. Также в конструкцию карбюратора вводятся дополнительные дозирующие системы. С этой целью в корпусе карбюратора сверлятся дополнительные дозирующие каналы.

Связанные термины

etlib.ru

Устройство и принцип работы карбюратора

До середины 80-х бензиновые двигатели внутреннего сгорания на легковых и легких грузовых автомобилях массово оснащались карбюраторами. Такие двигатели работают по принципу сгорания заранее приготовленной внешним устройством топливно-воздушной смеси в цилиндрах мотора. Указанная рабочая смесь состоит из капель горючего и воздуха. Карбюратор отвечает за процесс, подразумевающий образование смеси из этих компонентов в нужной пропорции для максимальной эффективности работы ДВС. Простейший карбюратор представляет собой механическое дозирующее устройство.

Читайте в этой статье

Немного истории

Ранние разработки  на заре эпохи двигателестроения использовали в качестве горючего светильный газ. Карбюратор таким двигателям на раннем этапе был попросту не нужен. Светильный газ поступал в цилиндры благодаря разрежению, которое образовывалось в процессе работы двигателя. Главной проблемой такого горючего являлась его высокая стоимость и ряд сложностей в процессе использования.

Вторая половина XIX века стала тем периодом, когда изобретатели, инженеры и механики во всем мире старались заменить дорогой светильный газ более экономичным,  дешевым и доступным видом горючего для двигателя внутреннего сгорания. Лучшим решением стало использование  привычного для нас сегодня жидкого топлива.

Стоит учесть, что такое топливо не может воспламениться без участия воздуха. Для приготовления смеси из воздуха и топлива потребовалось дополнительное устройство. Мало того, но смешивать воздух с горючим необходимо было еще и в нужных пропорциях.

Для решения этой задачи изобрели первый карбюратор. Устройство увидело свет в 1876 году. Создателем ранней модели карбюратора стал итальянский изобретатель Луиджи Де Христофорис. По своей конструкции и принципу работы первый карбюратор имел ряд существенных отличий от более современных аналогов.  Для получения качественной топливно-воздушной смеси  горючее в первом устройстве нагревалось, а его  пары смешивались с воздухом. По ряду причин этот способ образования рабочей смеси не получил широкого распространения.

Разработки в данной области продолжились, а уже через год  талантливые инженеры Готлиб Даймлер и Вильгельм Майбах создали конструкцию двигателя внутреннего сгорания, который имел карбюратор, работающий по принципу распыления топлива. Это устройство легло в основу для всех последующих разработок.

Модернизация

Главным направлением дальнейшей работы инженеров стала максимальная автоматизация всех процессов смесеобразования. Над совершенствованием конструкции карбюратора трудились лучшие умы многих компаний по производству автомобилей и сопутствующего оборудования. По этой причине  можно встретить великое множество простых и сложных  моделей карбюраторов от многочисленных  мировых производителей.

Дальнейшее развитие

Карбюраторы стали активно вытесняться инжекторными системами только в конце XX века. До этого времени конструкцию карбюратора   усиленно совершенствовали. Последними витками эволюции карбюраторного впрыска стали  карбюраторы под контролем электроники. В таких карбюраторах имелось несколько электромагнитных клапанов, работу которых контролировало специальное  устройство управления. Для примера можно упомянуть марку карбюратора Hitachi. В конструкции насчитывалось  без малого 5 клапанов, а заслонки управлялись электронным способом.

Последнее поколение конструктивно сложных карбюраторов отлично демонстрирует уже упомянутая модель карбюратора Hitachi. Этот карбюратор устанавливался на автомобили марки  Nissan в самом конце 80-х и в начале 90-х годов. Сложность этого поколения карбюраторов заключается в большом количестве вспомогательных устройств, особенно если сравнивать продукт Hitachi с примитивным «Солекс», который ставился на ВАЗ.

Вспомогательные устройства отвечали за стабилизацию работы карбюратора в различных режимах. К таким режимам и особенностям эксплуатации можно отнести резкий сброс газа, режим холостого хода в процессе простоя на автомобиле с автоматической КПП, выравнивание и стабилизацию оборотов силового агрегата после включении  климатической установки, а также многие другие.

Доведенный до совершенства карбюратор последних поколений базово состоял из многочисленных устройств. Мы назовем только некоторые из них для ознакомления:

  1. Система регулирования температуры  наружного воздуха;.
  2. Обогреватель впускного коллектора;
  3. Клапан прекращения подачи топлива;
  4. Клапан устройства обогащения смеси;
  5. Биметаллическая пружина воздушной заслонки в устройстве механизма открытия дросселя;
  6. Система быстрого холостого хода и т.д;

Такие устройства относятся к последним «электронным» карбюраторам. Дополнительные элементы в этих моделях были выполнены в виде отдельных аналоговых устройств. Устройства  управлялись простейшей электроникой или работали по принципу саморегулирования (биметаллическая пружина).

Примечательно то, что простые механические карбюраторы являются очень универсальными устройствами и могут быть установлены при помощи переходника на разные модели автомобилей. Отличным примером является все тот же прекрасно известный отечественным автомобилистам карбюратор «Солекс».

Карбюратор и инжектор

Далее в истории систем топливоподачи и смесеобразования сначала появился моновпрыск (моноинжектор), а полностью электронный впрыск и производительные топливные форсунки окончательно вытеснили морально устаревшие карбюраторы.

Главным преимуществом инжектора является намного более точное и своевременное дозирование топлива для получения нужных пропорций топливно-воздушной смеси. Появление и внедрение в автоиндустрию доступных по цене микропроцессоров в итоге привело к тому, что необходимость в сложном карбюраторе и дополнительных устройствах в его конструкции попросту исчезла. Все функции отдельных элементов карбюратора взял на себя один единственный блок управления (ЭБУ), а в конструкции  инжектора установили простые устройства исполнения.

Ошибочно полагать, что инжектор является более экономичным решением сравнительно с карбюратором. Хорошо отстроенный карбюратор демонстрирует схожие показатели по расходу топлива. Популярность распределенного впрыска обусловлена тем, что именно такой механизм топливоподачи способен соответствовать всем жестким современным нормам и требованиям по экологичности ДВС. Карбюратор удовлетворить такие требования не может, что обусловлено его конструктивными особенностями и производительностью жиклеров.

Сегодня карбюраторный впрыск  встречается только на тех двигателях, основным назначением которых является целевая установка на спецтехнику. Причиной такого решения стала уязвимость электронных инжекторных систем во время тяжелых  условий эксплуатации. Электронные узлы и модули инжектора страдают от повышенной влажности и загрязненности, а форсунки чувствительны к качеству топлива. Для примера стоит сказать, что однозначно лучше установить на транспортное спецсредство при использовании такового на болотах именно механический карбюратор, который не перегорит. Такой карбюратор всегда можно с легкостью обслужить, почистить и просушить при необходимости.

Виды карбюраторов

Как мы уже говорили, процесс модернизации карбюраторов породил большое количество видов данного устройства от разных производителей. Все это многообразие  карбюраторов условно можно разделить на три группы:

  • барботажный;
  • мембранно-игольчатый;
  • поплавковый;

Два первых типа карбюраторов уже давно практически не встречаются, так что останавливаться на этих конструкциях мы не будем. Целесообразнее рассмотреть поплавковый карбюратор, который еще можно увидеть в различных модификациях на гражданских автомобилях эпохи 90-х в наши дни.

Устройство поплавкового карбюратора

Главной задачей карбюратора  является смешение топлива и воздуха. Разные модели  карбюраторов осуществляют этот процесс по схожему принципу. Поплавковый карбюратор состоит из следующих элементов:

  • поплавковая камера;
  • поплавок;
  • запорная игла поплавка,
  • жиклер;
  • смесительная камера;
  • распылитель;
  • трубка Вентури;
  • дроссельная заслонка;

Поплавковый карбюратор устроен так, что к его поплавковой камере подведена  специальная магистраль. По этой магистрали из топливного бака в карбюратор подается топливо. Регулирование количества топлива в камере осуществляется посредством двух элементов, которые взаимосвязаны. Речь идет о поплавке и игле. Падение уровня топлива в поплавковой  камере означает, что и поплавок опустится вместе с иглой. Таким образом получится, что опустившаяся игла откроет доступ для проникновения в камеру  следующей порции горючего. При заполнении камеры бензином поплавок поднимется, а игла при этом параллельно перекроет горючему доступ.

В нижней части поплавковой камеры находится следующий элемент под названием жиклер. Жиклер выполняет функцию калибратора и  обеспечивает дозирование подачи горючего. Через жиклер топливо попадает в распылитель. Так происходит перемещение нужного количества горючего из поплавковой камеры в смесительную камеру. В смесительной камере происходит процесс приготовления рабочей топливно-воздушной смеси.

Конструктивно смесительная камера имеет диффузор. Указанный элемент создан для того, чтобы увеличивать скорость воздушного потока. Диффузор отвечает за создание разрежения воздуха в непосредственной близости от распылителя. Это помогает вытягивать топливо из поплавковой камеры, а также способствует лучшему его распылению в смесительной камере. Таково базовое устройство простого поплавкового карбюратора.

Дроссельная заслонка : холодный пуск и холостой ход

То количество рабочей топливно-воздушной смеси, которое поступит в цилиндры двигателя,  будет зависеть от положения дроссельной заслонки. Заслонка имеет прямую связь с педалью газа. Но это еще не все.

Некоторые автомобили с карбюратором имели дополнительное устройство для управления дроссельной заслонкой. Этот элемент хорошо знаком любителям старой «классики» от ВАЗ. В народе это устройство автомобилисты прозвали «подсос», а само устройство создано для холодного запуска. Элемент выполнен в виде специального рычага, который находится в нижней части торпедо со стороны водителя.

Рычаг позволяет дополнительно  управлять дроссельной заслонкой. Если вытянуть «подсос» на себя, в таком случае заслонка прикрывается. Это позволяет ограничить доступ воздуха и увеличить уровень разрежения в смесительной камере карбюратора.

Бензин из поплавковой камеры при повышенном разрежении вытягивается в смесительную камеру намного интенсивнее, а недостаточное количество поступившего  воздуха заставляет карбюратор готовить  для двигателя обогащенную рабочую смесь. Именно такая смесь лучше всего подходит для уверенного запуска холодного мотора.

Стоит отметить, что первым во всей конструкции подвергся последующей модернизации именно  холодный пуск, уже знакомый нам под названием «подсос».  К простейшим же карбюраторам заслуженно относится некогда распространенный и  популярный карбюратор «Солекс»,  которому многим обязана линейка классических автомобилей ВАЗ.

Работа карбюраторного двигателя в режиме холостого хода  осуществляется следующим образом:

  • карбюратор оборудован специальными дополнительными воздушными жиклерами. Эти жиклеры отвечают за подачу строго дозированного количества воздуха;
  • воздух проходит под дроссельной заслонкой и далее по рабочему алгоритму смешивается с бензином. При этом весь процесс происходит тогда, когда педаль газа не выжата и отпущена;

Вот так и выглядит базовое устройство и принцип работы карбюратора поплавкового типа.

Сильные и слабые стороны устройства

Главным  достоинством карбюратора является его доступная по цене ремонтопригодность. В свободной продаже по сей день существуют специальные ремонтные комплекты, которые позволяют вернуть карбюратор в строй достаточно быстро. Для ремонта карбюратора не требуется арсенал какого-либо специального оборудования, а отремонтировать устройство при наличии определенных умений и навыков под силу практически любому автомобилисту.

Механический карбюратор не так сильно боится загрязнений и воды,  так как их попадание не может окончательно вывести его из строя. В этом одновременно кроется как сильная, так и слабая сторона устройства. Карбюратор нужно достаточно часто подстраивать и обязательно чистить по сравнению с инжекторным впрыском, но он выносливее электронных решений при возникновении ряда таких условий, которые относятся к тяжелым или даже экстремальным условиям эксплуатации.

К дополнительным плюсам карбюратора относят его меньшую чувствительность к топливу низкого качества, а процесс чистки не представляется сложным. Хотя карбюратор и является относительно сложным устройством, но диагностировать неисправности и обслуживать его определенно проще сравнительно с забитой или неисправной инжекторной системой.

К главным минусам карбюратора можно отнести необходимость его регулярной чистки и подстройки. Карбюратор может преподнести сюрпризы в процессе эксплуатации, так как наблюдается зависимость от внешних погодных условий. В зимний период в  корпусе карбюратора может накапливаться и затем замерзать конденсат. В жару карбюратор склонен к перегреву, что ведет к интенсивному испарению горючего и падению мощности ДВС.

Последним аргументом против карбюратора является повышенная токсичность выхлопа,  что и привело к отказу от его использования на современных авто по всему миру. Сегодня карбюратор оправданно считается безнадежно устаревшим «классическим» решением.

Читайте также

krutimotor.ru

его назначение, устройство и обслуживание

Сейчас все современные бензиновые двигатели комплектуются инжекторной системой питания.  За счет того, что инжектор является более совершенным, то он практически вытеснил карбюратор на автотранспорте. Но по дорогам колесит еще большое количество автомобилей, двигатель которых оборудован карбюраторной системой.

Карбюратор — это основной узел такой системы, и главная его задача – приготовление топливовоздушной смеси в необходимой пропорции для последующей её подачи в камеры сгорания двигателя.

Всего имеется три вида карбюраторных систем, одна из которых – барботажная вовсе не используется, а две другие, включающие в конструкцию игольчато-мембранный и поплавковый карбюраторы вполне еще применимы и встретить их можно на самой разнообразной технике.

Из двух последних, на автотранспорте использовался только карбюратор поплавкового типа. Игольчато-мембранный же тип можно встретить на бензопилах, мотокосах и даже на авиатехнике.

Устройство и принцип работы карбюратора

Содержание статьи

Карбюратор поплавкового типа представляет собой единый узел, включенный в систему питания. За время использования такой системы на автомобилях было разработано большое количество карбюраторов, имеющие разные особенности по конструкции, но все они функционируют используя один принцип.

Что такое карбюратор? Простейший поплавковый карбюратор состоит из двух камер:

  1. поплавковой камеры;
  2. и смесительной.

В задачу первой входит дозирование топлива и поддержание его на определенном уровне. Благодаря этой камере обеспечивается стабильная подача бензина при разных условиях работы мотора.

Конструктивно она очень проста. Внутри устройства имеется поплавковая камера с помещенным в нее поплавком, связанным с клапаном игольчатого типа, который размещен в канале подачи бензина от бензонасоса. По мере расхода топлива поплавок опускается, а с ним и клапан, в результате канал открывается и бензин закачивается в полость. При закачке необходимого уровня поплавок вместе клапаном поднимается вверх и полностью перекрывает канал.

Видео: Устройство карбюратора (Специально для АВТОмладенцев)

Вторая камера обеспечивает смешивание топлива в проходящий воздушный поток. Для этого в ней установлен диффузор – специально суженый участок камеры. Благодаря этому диффузору, воздух, проходящий через него, значительно ускоряется.

Две эти камеры соединены между собой распылителем. Та его сторона которая установлена в поплавковой камере дополнительно оснащена топливным жиклером – специальной вставкой со сквозным отверстием определенного диаметра. Его задача – обеспечивать подачу строго определенного количества бензина. Второй конец распылителя выведен в диффузор.

Работает все так: на такте впуска в цилиндре двигателя поршень движется вниз, создавая разрежения. Из-за этого происходит всасывание воздуха через воздухозаборник с установленным в него фильтром. Этот заборник располагается на карбюраторе, поэтому поток проходит через смесительную камеру.

Движение воздуха при ускорении в диффузоре, обеспечивает образование разрежения в распылительной трубке, из-за чего топливо начинает из него вытекать и подмешиваться в проходящий поток.

Регулировка подаваемой смеси в цилиндры обеспечивается дроссельной заслонкой, которая установлена за диффузором. Путем перекрывания канала, по которому движется топливовоздушная смесь, регулируется скорость движения воздуха. Именно на эту заслонку и воздействует водитель, нажимая на акселератор.

Устройство карбюратора подразумевает еще одну заслонку – воздушную. Если дросселем регулируется подаваемое количество уже готовой смеси, то вторая заслонка перекрывает подачу воздуха. А поскольку в цилиндрах разрежение при работающем моторе все же создается, то смесь получается обогащенной, которая характеризуется повышенным содержанием топлива.

Что еще входит в конструкцию?

Но это упрощенная схема карбюратора. На деле же выясняется, что карбюратор состоит из большого числа деталей и все значительно сложнее, ведь двигатель во время эксплуатации работает в разных режимах, при этом для каждого из них необходима смесь соответствующего состава.

Поэтому современный карбюратор поплавкового типа имеет сложное устройство со значительным количеством каналов, вспомогательных систем и дополнительного оборудования. Все это позволяет карбюратору обеспечивать смесеобразование на любых режимах работы.

Поэтому в конструкции карбюратора, помимо двух камер, имеется:

  • система пуска;
  • главная дозирующая система;
  • система холостого хода;
  • насос ускорительный;
  • экономайзер;
  • эконостат;

Каждая из этих составляющих имеет свое назначение в устройстве карбюратора и обеспечивают подачу оптимальной по количеству и качеству смеси на любых режимах функционирования силового агрегата.

1. Система пуска

Система пуска обеспечивает подачу обогащенной смеси в цилиндры двигателя во время запуска мотора. Основным элементом этой системы является воздушная заслонка. В отечественных карбюраторах она имеет ручное управление (рукоятка подсоса, выведенная в салон). В зарубежных аналогах часто встречается автоматическая система пуска, которая самостоятельно регулирует степень открытия воздушной заслонки.

При этом система пуска конструктивно сделана так, чтобы предотвратить подачу переобогащенной смеси в цилиндры сразу после пуска мотора. Для этого привод заслонки сделан так, чтобы она имела возможность самостоятельно приоткрываться, обеспечивая обеднение смеси. К тому же она связана посредством системы тяг с дроссельной заслонкой, что позволяет карбюратору во время запуска и прогрева регулировать степень открытия этих заслонок.

2. Главная дозирующая система

Главная система дозировки обеспечивает основную подачу смеси в цилиндр при всех режимах работы мотора. Единственное, она не задействуется при работе двигателя в режиме холостого хода. Основная ее задача – подача необходимого количества смеси (несколько обедненной) в цилиндры двигателя. Для того, чтобы исключить переобогащение смеси в переходных режимах эта система осуществляет компенсацию недостающего количества воздуха путем подачи из распылителя не чистого бензина, а эмульсии, в которую уже подмешана часть воздуха. Для этого на большинстве карбюраторов топливо, перед попаданием в распылитель, проходит через специально проделанные эмульсионные колодца, где и осуществляется предварительное смешивание.

3. Система ХХ

Система холостого хода обеспечивает устойчивую работу силовой установки на малых оборотах, когда дроссельная заслонка полностью закрыта. Представляет она собой систему каналов по которым подается воздух и топливо под дроссельную заслонку. То есть, смесительная камера при таком режиме не задействуется, поскольку система ХХ изготавливает необходимое количество смеси и подает во впускной коллектор в обход ее. Дополнительно эта система включает в себя еще один канал – переходной, в задачу которого входит обеспечение поддержания стабильной работы мотора во время смены режима от ХХ до средних оборотов.

Ещё кое-что полезное для Вас:

Видео: Карбюратор ОЗОН. Диагностика и Ремонт

4. Ускорительный насос

Ускорительный насос обеспечивает подачу необходимого количества смеси при резком ускорении, когда главная дозирующая система не успевает обеспечить это, поскольку она обеспечивает нормальную подачу только при плавном открытии дроссельной заслонки. В задачу этого насоса входит кратковременное обогащение смеси, что позволяет избежать «провала» при ускорении. Для этого имеется специальный канал, перекрытый шариковыми клапанами и оснащенный мембраной, привод которой осуществляется от дросселя. При резком нажатии на акселератор, шарики приоткрывают канал, а мембрана выдавливает порцию эмульсии в специальный распылитель, установленный перед диффузором.

Экономайзер и эконостат

Экономайзер обеспечивает максимальный выход мощности от мотора, когда это необходимо. Достигается это подачей обогащенной смеси за счет подачи дополнительной порции эмульсии в основной распылитель в обход главной системы дозировки.

Эконостат позволяет двигателю выдавать максимальную мощность при высоких оборотах. Для этого данный элемент обеспечивает подачу и бензина непосредственно из поплавковой полости и распыление его перед диффузором.

Это основные элементы и системы карбюратора. Также в его конструкции используется поплавковая камера сбалансированного типа. Чтобы бензин в ней поддерживался на заданном уровне, в камере не должно образовываться разрежение и для этого ее соединяют с атмосферой. Сбалансированная же камера подразумевает объединение ее с горловиной карбюратора, что предотвращает попадание в нее загрязняющих веществ вместе с воздухом.

Обслуживание карбюратора

При своей сложной конструкции регулировок у карбюратора не так уж и много, и касаются они только системы холостого хода и уровня топлива в камере с поплавком.

Чтобы установить стабильную работу мотора на ХХ, имеются два специальных винта – количества (воздушный) и качества (топливный). Первый представляет собой упорный элемент, которым регулируется степень открытия дроссельной заслонки для поступления через зазор между ним и стенкой воздуха для создания смеси.

Второй винт – игольчатый, установлен в канал, по которому эмульсия попадает в задроссельный канал. Путем вкручивания и выкручивания изменяется сечение этого канала, и как следствие – количества подаваемой эмульсии.

Недостатком карбюратора является то, что у него имеется большое количество каналов и жиклеров небольшого сечения. Поэтому в процессе эксплуатации загрязняющие элементы, попадающие вместе с воздухом и бензином, оседают в них и закупоривают каналы и жиклеры.

Поэтому важно периодически проводить чистку узла. Сделать это можно вручную, с полной разборкой узла, промывкой и продувкой каналов.

Но последнее время появились специальные чистящие средства. Такие очистители представляют собой особую смесь, которая попадая в каналы обеспечивает отслоение и растворение отложение и смол в каналах, после чего они попадают в цилиндры вместе с топливом и сгорают. Но стоит отметить, что таким средством удается удалить только небольшие засорения. В случае большого количества отложений удалить их можно только вручную.

avtomotoprof.ru

Устройство и принцип работы карбюратора

Для классических моделей ВАЗ устройство карбюратора является актуальным вопросом. Ведь от качества сформированной топливной смеси зависит работоспособность и долговечность большинства автомобильных систем.

Ремонт или профилактические работы с карбюратором можно проводить самостоятельно. В большинстве случаев для этого достаточно будет гаражных условий. Однако, перед тем как вмешиваться в конструкцию устройства, стоит узнать его принцип работы и устройство.

Из чего состоит карбюратор

В современных карбюраторах установлено большое количество систем с разветвленными каналами и системами рычажных передач. При быстром визуальном осмотре не всегда становится понятно их назначение. Проще выяснять работу отдельных элементов поблоково, а также разобрать принцип работы карбюратора на основе простейшего представителя семейства.

Устройство простого карбюратора

Основной задачей карбюратора является смешивание внутри воздушного потока с бензином в определенных пропорциях. Затем все это подается в камеру сгорания в блоке цилиндров, где во время рабочего хода поршня состав сгорает. Высвобождаемая энергия толкает поршень, закрепленный на коленвале, и таким образом энергия взрыва топлива преобразуется в механическую энергию вращения.

Для осуществления процесса карбюратор соединен с топливным насосом, воздухоподающей системой и впускными патрубками блока цилиндров. В простейшем устройстве есть только две камеры: смесительная и поплавковая. Формирование смеси происходит на всем промежутке от всасывания воздуха до впрыска в камеру.

Сначала бензин распыляется в смесительной камере. Это осуществляется с помощью трубки-распылителя, выведенной в диффузор (сужающийся канал). Скорость подачи в нем растет, формируя разряжение. За счет такого вакуума всасывается бензин из диффузора, перемешиваясь с воздухом.

Через канал, связанный с поплавковой камерой, поступает топливо. Внутри канала зафиксирован ограничивающий жиклер (цилиндр с небольшим отверстием вдоль оси), который дозирует подачу бензина из поплавковой камеры.

Важным параметром является уровень бензина внутри поплавковой камеры. Есть три варианта:

  • уровень топлива в срез канала даст оптимальное количество топлива в систему;
  • низкий уровень сформирует обедненную смесь;
  • высокий уровень зальет лишнее топливо в канал.

Уровень топлива контролируется с помощью поплавкового механизма и игольчатого клапана.

Регулировать обогащенность смеси в карбюраторе помогает воздушная заслонка. Если она начинает закрываться, то происходит переобогащение смеси, что вызовет в конечном счете остановку мотора.

Чтобы контролировать подачу готовой смеси в цилиндры силовой установки, устройство оснащено дроссельной заслонкой. При открытии обеих заслонок сопротивления воздушному потоку практически нет.

Видим, как работает карбюратор с простейшим устройством. У него состав смеси сформируется оптимальным лишь при узком интервале оборотов в минуту.

Основные системы карбюратора

Реальная работа карбюратора включает большее количество систем, отвечающих за работоспособность. Рассмотрим основные.

Система холостого хода

Эта система отвечает за обеспечение топливом мотора во время простоя главной дозирующей системы. За счет нее происходит работа силовой установки на низких оборотах. С помощью регулировочных винтов корректируется пропорция топлива и воздуха на холостых оборотах. Новые автомобили, производители которых контролируют загрязненность выхлопов, идут с опломбированным регулировочным винтом. Заблуждением является то, что данная коррекция состава смеси приводит к изменению выхлопов на всех оборотах.

Переходная система

Задачей данного блока является обеспечение переходного режима после прекращения холостого хода и до начала запуска главной дозирующей системы. Часто в конструкции заметны каналы данной системы, которые расположены у пластин дроссельной заслонки. Через такие отверстия осуществляется синхронная подача бензина вместе с открытием дроссельной заслонки.

Главная дозирующая система

Ее функции заключаются в дозировании топлива при работе на средних скоростях. В ее составе диффузор, топливные жиклеры и главный распределитель. Внутри нее воздух диффузирует с топливом до формирования насыщенного тумана. Степень насыщенности контролируется с помощью регулировок главного топливного жиклера.

Экспериментируя с разными жиклерами, водитель может получать смесь разного уровня от самой обедненной до перенасыщенной. На это влияет диаметр отверстия.

Экономайзеры

Если мотор работает с нагрузкой, то ему необходима более насыщенная топливная смесь, чем в то моменты, когда движение происходит без нагрузки. Подачу дополнительных порций бензина в смесь обеспечивают экономайзеры. Это происходит во время полного открытия дроссельной заслонки. Есть различные типы этой системы. Чаще всего встречаются экономайзеры диафрагменного типа и калибровочные стержни.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

ktonaavto.ru

технические характеристики, регулировка, настройка, схема, фото

Существует много мотоциклов, но ни один из них не может работать без карбюратора и правильной его настройки. Он представляет собой приспособление для смешивания бензина с воздухом, и в зависимости от пропорции и количества обоих осуществляется правильная и экономичная работа двигателя.

Устройство карбюратора

Наш элемент устроен таким образом, что бензин поступает в поплавковую камеру, до определенного уровня, который ограничивается поплавком. Он, поднимаясь, закрывает проход для топлива запорной иглой.

Затем топливо попадает через жиклер в смесительную камеру, где смешивается с воздухом и поступает в цилиндр под действием тяги, при опускании поршня вниз. От качества смеси зависит работа двигателя.

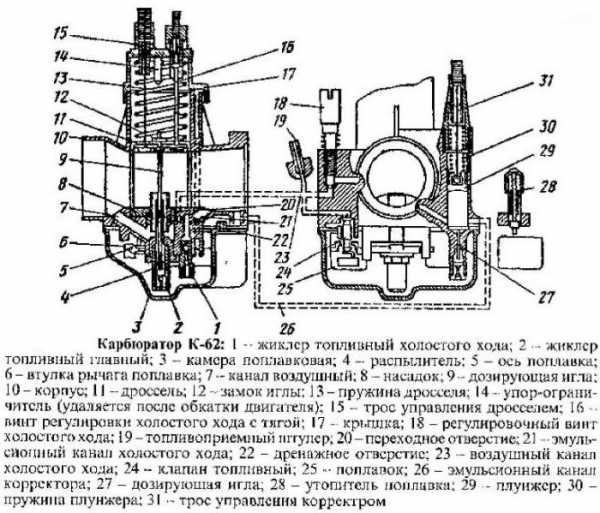

Схема карбюратора К-62 должна быть известна каждому, кто собирается работать с этим прибором.

Важную функцию играют жиклеры, они выполняют основную роль в объеме подаваемого топлива в двигатель. Возможна установка разных жиклеров на карбюратор К-62. Технические характеристики оного позволяют отменно работать на меньших жиклерах с небольшим расходом топлива.

В зависимости от качества смеси мы либо получаем мощный, но неэкономичный двигатель, либо мотор без хорошего крутящегося момента. В случае, когда сильное отклонение в ту или иную сторону, двигатель не может нормально работать.

Устранение неполадок

При возникновении затруднений, например, двигатель не заводится при наличии искры и мы уверены, что компрессия в двигателе достаточная, можно смочить свечу бензином или заполнить топливом цилиндр через отверстие для свечи и попробовать завести, это поможет очистить ходы в карбюраторе и засоренный жиклер.

Если двигатель не запускается, то можно попробовать его завести, толкая мотоцикл на нейтральной передаче с выключенным зажиганием. Когда скорость стала устойчивой, и мотоцикл набрал достаточную инерцию, следует включить зажигание, выжать сцепление, завести педаль переключения в положение 1-й скорости и плавно отпустить левый рычаг на руле.

Если двигатель завелся, но глохнет при резком поднятии дроссельной заслонки либо опускании, неустойчиво работает на холостых оборотах, то карбюратор следует тщательно просмотреть

Осмотр карбюратора

Перед снятием с двигателя такого механизма, как карбюратор К-62, следует нажать на кнопку утопителя поплавка и убедиться, что горючее поступает в карбюратор (бензин должен выходить через отверстие под кнопкой), и причина плохой работы точно в карбюраторе.

Если бензин медленно поступает в поплавковую камеру, то причиной плохой работы карбюратора может быть засоренный фильтр в бензокране. Достаточно открутить стакан отстойника (цилиндрическая емкость с винтом снизу), его отчетливо видно на всех бензокранах в мотоциклах, и почистить фильтр.

Карбюратор К-62 может плохо работать из-за несвоевременного подливания жидкости в масляный воздушный фильтр либо его засорения. Следует попробовать завести двигатель без фильтра, если работа станет лучше, то его следует почистить и промыть в керосине.

Разборка карбюратора

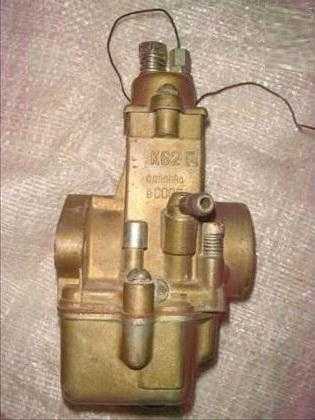

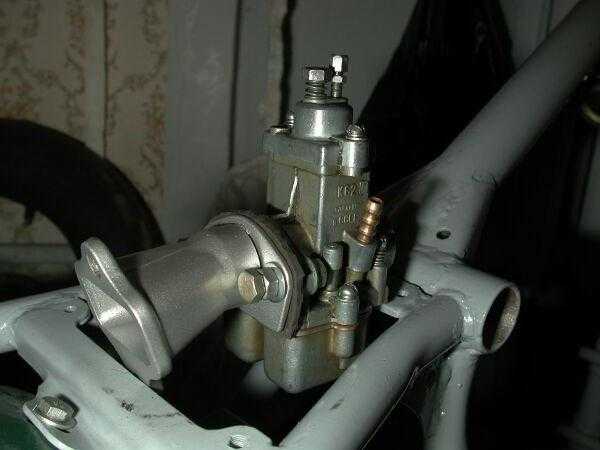

Разобранный карбюратор К-62 фото в нашей статье позволяют рассмотреть детально.

Нам понадобятся следующие инструменты: минусовая отвертка, ключи на 12, 14, шестигранная головка на 6 либо пассатижи. Следует сначала открутить винты крепления карбюратора к двигателю ключом на 14, затем верхнюю крышку — отверткой. С дроссельной заслонки, из паза, вынимается трос ручки акселератора и винт регулировки холостого хода, который имеет плоский конец.

Затем откручиваем все болты, включая винт качества смеси, и снимаем крышку поплавковой камеры, она крепится двумя винтами – одним с левой стороны от цилиндра, там же находится кнопка утопителя поплавка, винт качества смеси и шланг для подачи топлива; другой – с противоположной.

Переворачиваем карбюратор вверх дном, осматриваем поплавок, его конец должен быть на несколько градусов выше начала. У основания должен быть язычок, если поплавок стоит неправильно, следует подгибанием оного добиться нужного эффекта.

Разборка жиклеров

Сначала вынимаем ось поплавка, смотрим на износ, она должна быть одинаковой по всей длине. Вынимаем иглу с фиксатором из поплавка, на ней должна быть маленькая силиконовая прокладка. Затем откручиваем главный центральный жиклер ключом на 12, после чего головкой на 6 либо пассатижами откручивается жиклер холостого хода, он фиксируется со стопорной шайбой.

Меньший жиклер важно закручивать при сборке со стопорной шайбой, иначе он поломается. Карбюратор К-62 выпускается без обогатителя, они идут на марках, начиная с К-33 и по К-38, там он находится в углу и выкручивается отверткой.

После выкрутки жиклеров с обратной стороны вынимается центральный элемент — направляющая заслонка, которая держалась за счет главного жиклера. Для лучшей работы можно зашлифовать дроссельную заслонку и центральный элемент. Если осмотр производится не для срочной установки на двигатель, тогда нужно смазать все узлы маслом. Сборка производится в обратной последовательности.

Покупка нового карбюратора

При покупке ремкомплекта на карбюратор К-62 следует обратить внимание, чтоб отверстия были без дефектов, и жиклеры желательно сразу подобрать либо заменить. Часто бывает несовпадение указаний и реальных размеров отверстий, особенно если жиклер сделан в Китае.

Карбюратор К-62 вполне может работать с жиклером от марки К-55, они устанавливаются на мотоциклах «Восход», как показывает практика, на двигатель он особо не влияет, но при аккуратной езде возможен более экономичный расход топлива и меньший перегрев двигателя.

При установке карбюратора на новые мотоциклы может понадобится переходник, вполне подойдет даже машинный, нужно заглушить лишнее отверстие, его хорошо видно на фото внизу.

Но следует учесть размеры посадочных мест еще в магазине, желательно взять карбюратор с собой для примера, потому что стандарты могут отличаться, и нам придется возвращаться обратно.

Промывка карбюратора

Жиклеры карбюратора К-62 смотрятся на свет, в случае засорения чистить можно и спичкой, но неметаллической проволокой. Промывать нужно специальным раствором все отверстия и крышку поплавковой камеры.

Существует специальный баллончик с тонкой насадкой, ним лучше всего чистить карбюратор. Делается неполная разборка, оставляются жиклеры, и смесью обеспечивается моментальная очистка и продувка всех каналов.

Нужно промыть и хорошо протереть верхнюю и нижнюю крышку. Сильно загрязненные карбюраторы можно промыть в керосине, после чего продуть компрессором и баллончиком окончательно очистить элемент.

Сборка карбюратора

Сверху на игле фиксатор устанавливаем в среднее положение, если необходима экономичная работа — в нижнее. Двигатель будет плохо заводиться, но станет более экономичным. Дроссельную заслонку вставляем вырезом к воздушному фильтру. Она должна легко и свободно перемещаться по направляющей заслонке.

После предварительной настройки положения всех элементов, подбора жиклера, прочистки всех каналов следует прикрутить карбюратор к двигателю ключом на 14, присоединить шланг, трос (с ручки газа) к заслонке, закрутить винт качества смеси, который возле бензошланга, до упора, и открутить на 2-3 витка.

Закрутить винт количества смеси до максимума, на него опирается заслонка при поднятии, его нужно вставить в паз, рядом с тросом ручки газа. Также есть регулировка обогатителем, он может либо крепиться к карбюратору, либо трос от него идти к рулю. Обогатитель представляет собой иглу, которая открывает дополнительный канал с топливом.

Запуск двигателя после установки карбюратора

Следует открыть обогатитель примерно на 1 см, нажать на кнопку утопителя поплавка, бензин должен немного просочиться через отверстие, затем включить зажигание, лампочка должна ярко гореть, и добавить немного газа, нажать на кик-стартер несколько раз.

Если двигатель запускается лениво и сразу глохнет, причина либо в качестве бензина, либо в слабом заряде аккумуляторной батареи. В случае, когда двигатель вовсе не заводится, следует осмотреть главные провода и свечу, ее могло залить излишком топлива, следует ее выкрутить и протереть.

Для проверки свечи ее нужно приложить к цилиндру, включить зажигание и нажать на кик-стартер, искра должна быть сильная и проскакивать с одинаковой силой через точное время.

Настройка двигателя

Как отрегулировать карбюратор К-62 для нормальной работы? Сначала, после запуска двигателя, закручиваем обогатитель. Далее регулировка карбюратора К-62 происходит с помощью двух винтов – качества и количества смеси. Аккуратно постепенно закручиваем винт качества каждый раз на четверть оборота, до минимально устойчивой работы двигателя.

После чего следует повторить ту же процедуру с винтом количества, аккуратно откручивать его, пока двигатель не начнет набирать обороты, а затем винты по очереди закручивать до наименьших устойчивых оборотов. Правильная настройка карбюратора К-62 происходит не по инструкции, а по работе двигателя.

Заводские установки и рекомендации говорят о том, что винт качества должен быть откручен ровно на полтора оборота, это на практике встречается не всегда, потому что двигатели имеют разную изношенность и компрессию, что не может не влиять на карбюратор, поэтому настраивать нужно по минимально устойчивым оборотам двигателя.

Регулировка карбюратора К-62 происходит на хорошо прогретом двигателе. Важно проехать на мотоцикле некое расстояние, чтобы двигатель хорошо прогрелся вместе с карбюратором и всей системой. Затем убавляем газ на холостой ход и начинаем заново настраивать по той же схеме. Это обеспечит отличную настройку двигателя, минимальный расход топлива при хорошей тяге.

Как настроить карбюратор К-62?

Особенно важно хорошо прогреть мотор на ходу при установлении новых деталей на карбюратор либо для точной и окончательной настройки. Если не сделать регулировку карбюратора на хорошо прогретом двигателе, то он будет работать неправильно.

Мотор не будет давать достаточной мощности при резком поднимании дроссельной заслонки либо расход бензина будет слишком большим, и двигатель перегреется. Это возможно, даже если настройка сделана правильно, но на плохо прогретом двигателе.

Затем следует попробовать на ощупь картер под цилиндром, он должен быть теплым, но не горячим. Некоторые пробуют цилиндр, это ошибка, определить нормальный прогрев всех внутренних деталей можно, только попробовав картер на ощупь.

После достаточного прогрева следует повторить настройку винтов, обороты должны быть минимально устойчивыми, иначе двигатель будет перегреваться, и он не должен произвольно останавливаться через некоторое время.

Карбюратор К-62, несмотря на некоторые негативные отзывы, вполне хорошо себя зарекомендовал на практике. Его неприхотливость, надежность и простота в эксплуатации покорили сердца многих владельцев мотоциклов. Он вполне конкурентоспособный по сравнению со многими зарубежными аналогами и более современными моделями.

fb.ru

Карбюратор К 135: устройство и регулировка

Восьмицилиндровые бензиновые двигатели ЗМЗ 53 (их часто называют ГАЗ 53, хотя это неправильно) применялись на огромном количестве различной техники: грузовых автомобилях ГАЗ, автобусах ПАЗ и КАВЗ. Несколько версий двигателя продолжают выпускаться и в наши дни.

Система питания

Все двигатели ЗМЗ 53 оснащались системой питания с карбюратором. Помимо этого устройства, в систему входил топливный насос, бак или система баков для хранения запаса топлива, фильтры и трубопроводы для связи узлов системы. Ниже будет рассмотрено общее устройство основного узла системы питания – вертикального карбюратора К 135.

Общее описание

Эта модель пришла в 1985 году на смену модели К 126. Появление нового устройства было связано с модернизацией семейства двигателей ЗМЗ. Корпус нового карбюратора не изменился, фактически поменялись лишь проходные сечения жиклеров.

На корпусе добавился штуцер вакуумного трубопровода клапана для системы рециркуляции отработавших газов.

Особенности модернизированного двигателя

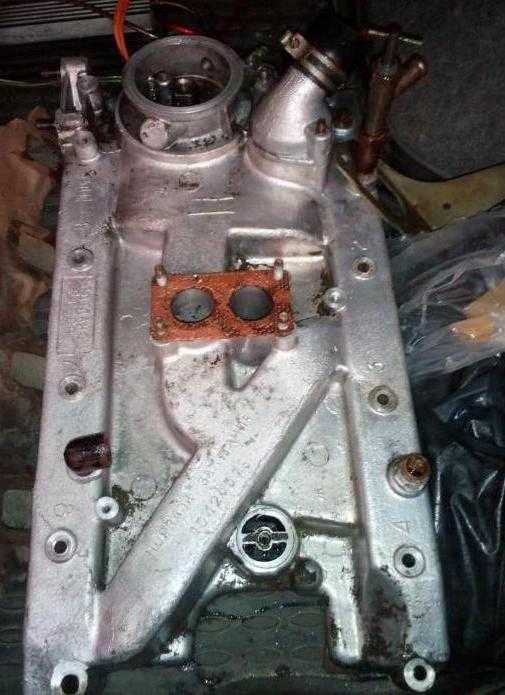

Карбюратор К 135 (как и К 126) имеет две камеры, каждая из которых обеспечивает рабочей смесью по 4 цилиндра. На старых версиях двигателей стоял впускной коллектор с перекрещиванием каналов на разных уровнях. Первая камера питала цилиндры 1, 4, 6 и 7, вторая – 5, 2, 3 и 8. Отсеки карбюратора работали в соответствии с порядком вспышек в деталях мотора. Коллектор старого типа на фото ниже.

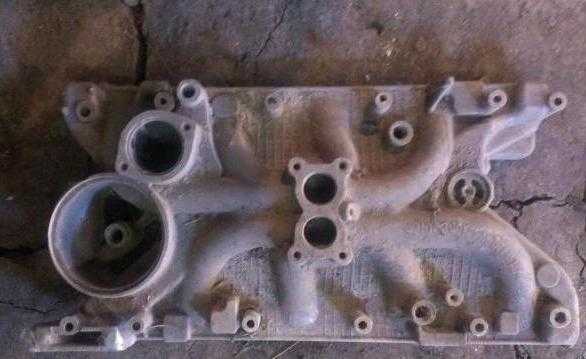

На модернизированном моторе коллектор упростили, и каждая камера стала отвечать за цилиндры своего блока. Такое решение удешевило коллектор. Но возникли неравномерные пульсации давления в камерах карбюратора К 135. Из-за таких пульсаций возникает разброс в характеристиках смеси в разных цилиндрах и при разных моментах работы двигателя. Новый коллектор можно увидеть на фото.

Но благодаря новым жиклерам все же удалось улучшить нормы токсичности двигателей ГАЗ 53. Карбюратор К 135 обеспечивал приготовление более обедненных рабочих смесей, что немного сглаживало неоднородность смеси. Новый коллектор и карбюратор, вместе с новыми головками цилиндров с увеличенной степенью сжатия и винтовыми стенками впускных каналов, позволили улучшить топливную экономичность двигателей на 6-7 %. При этом не изменились требования к октановому числу бензина.

Общее устройство

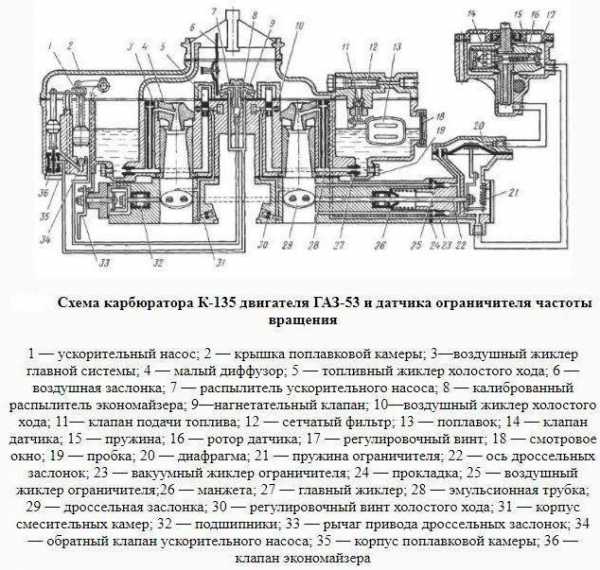

Схема карбюратора К 135 достаточно проста. Фактически он представляет собой два независимых узла, собранных в одном корпусе и объединенных общей поплавковой камерой. Соответственно, имеются и две дозирующие системы. В их состав входит основной диффузор, в сужении которого расположен распылитель топлива. Ниже находится смесительная камера, выход смеси из которой регулируется заслонкой газа.

Заслонки имеют общую ось, чем обеспечивается практически одинаковый объем воздуха, проходящего через камеры карбюратора. Ось заслонок связана тягами с педалью акселератора автомобиля.

Дозирующая система обеспечивает подачу топлива в пропорциональном отношении к подающемуся воздуху. Ключевым элементом системы является диффузор с узким каналом. При прохождении через него воздуха создается пониженное давление, зависящее от скорости проходящего потока. За счет этого явления осуществляется забор топлива через главный топливный жиклер из поплавковой камеры. Доступ к этим жиклерам возможен без разборки карбюратора и осуществляется через винтовые пробки в корпусе поплавковой камеры.

Уровень топлива автоматически регулируется игольчатым клапаном и связанным с ним поплавком. На старых моделях карбюраторов в стенке камеры имелось контрольное окно. Для поддержания состава смеси карбюратор К 135 оснащен системой компенсации с воздушным торможением топлива.

При малых оборотах расход воздуха мал и наблюдается недостаток разрежения в дозирующем узле. Для обеспечения работы двигателя в таком режиме применяется система холостого хода.

Для наиболее полной реализации мощности двигателя и динамичного разгона карбюратор К 135 оснащен экономайзером и ускорительным насосом. Из дополнительных систем стоит отметить пусковое устройство и ограничитель оборотов мотора.

Настройка

Этот элемент авто достаточно прост по конструкции и не требует большого внимания при правильной эксплуатации. Регулировка карбюратора К 135 включает в себя настройку пускового устройства, контроль уровня топлива в камере и настройку системы холостого хода.

При регулировке устройства пуска необходимо закрыть воздушную заслонку, которая через тягу переведет заслонку газа в пусковое положение. Зазор между заслонкой газа и стенкой камеры должен быть в пределах 1,2 мм. Регулировка устройства заключается в выставлении этого параметра и выполняется при помощи регулировочной планки в приводе заслонок. Легкий запуск холодного двигателя возможен только при указанном зазоре.

Еще одним важным этапом регулировки карбюратора К 135 является выставление уровня топлива в поплавковой камере. Для этого замеряют расстояние между поплавком и плоскостью крышки. Оно должно быть 40 мм. Замер осуществляется на снятой крышке в перевернутом состоянии. Регулировка расстояния производится изгибанием язычка привода иглы клапана. При этом он не должен иметь повреждений и вмятин. Окончательный контроль уровня топлива производится на установленном карбюраторе.

Ремонт

Разборка и ремонт карбюратора К 135 осуществляется при повреждении деталей или сильном загрязнении устройства. Однако не следует злоупотреблять промывкой и чисткой. Ведь есть риск забить грязью каналы внутри карбюратора и нарушить приработавшиеся соединения.

Одной из самых частых операций является промывка поплавковой камеры. При этом убирают только легко удаляющиеся отложения. Плотно прикипевшую к стенкам грязь очищать не следует. Отложения в камере – следствие плохого состояния системы фильтрации топлива. Поэтому очистку следует совместить с заменой и чисткой фильтров.

При разборке карбюратора следует обратить внимание на состояние жиклеров, при необходимости их следует промыть. Проверяется состояние поплавков (они бывают двух типов – латунные и пластиковые), осей заслонок, ускорительного насоса. Все поврежденные детали следует заменять новыми.

Отдельно контролируют состояние поверхностей сопрягаемых деталей корпуса. В случае необходимости их притирают на поверочной плите.

По завершении работ производят обратную сборку, настройку и установку карбюратора на двигатель.

fb.ru

Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
