Карбюратор «ОЗОН» Москвич-2141 | Автолюбители

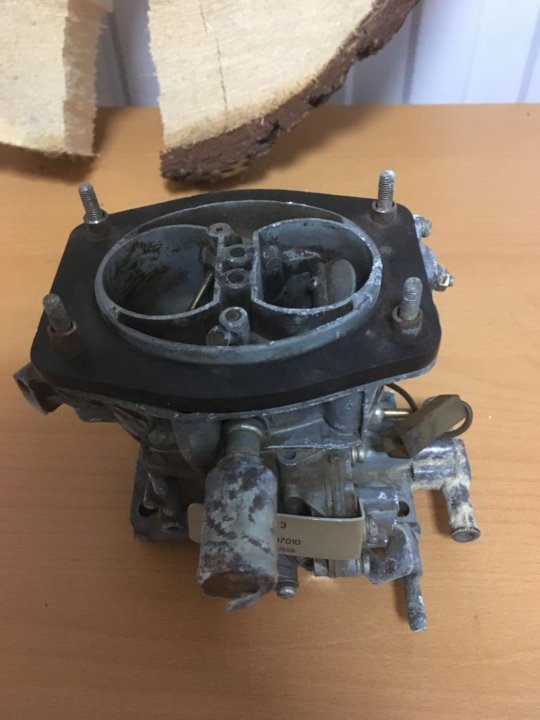

Карбюратор ДААЗ-2107-1107010-20 «ОЗОН» (вид со стороны привода дроссельных заслонок)

1 – корпус дроссельных заслонок;
2 – корпус карбюратора;
3 – пневмопривод дроссельной заслонки второй камеры;
4 – крышка карбюратора;
5 – воздушная заслонка;
6 – пусковое устройство;

7 – трехплечий рычаг управления воздушной заслонкой;
8 – телескопическая тяга;
9 – рычаг, ограничивающий открытие дроссельной заслонки второй камеры;
10 – возвратная пружина;
11 – шток пневмопривода.

Схема карбюратора ДААЗ-2107-1107010-20

1 – впускной клапан ускорительного насоса;
2 – диафрагма ускорительного насоса;
3 – трубка;
4 – средняя часть корпуса;
5 – крышка;
6 – поплавковая камера;
7 – топливный жиклер переходной системы;
8 – воздушный жиклер переходной системы;
9 – воздушный жиклер эконостата;
10 – топливный жиклер эконостата;
11 – воздушный жиклер главной дозирующей системы второй камеры;
12 – канал эконостата;
13 – пневмопривод дроссельной заслонки второй камеры;
14 – эмульсионный жиклер эконостата;
15 – малый диффузор второй камеры;
16 – выпускной клапан ускорительного насоса;
17 – распылитель ускорительного насоса;
18 – воздушная заслонка;
19 – малый диффузор первой камеры;
20 – воздушный жиклер главной дозирующей системы первой камеры;
21 – воздушный канал пускового устройства;
22 – пусковое устройство;

23 – воздушный жиклер холостого хода;
24 – электромагнитный клапан;
25 – игольчатый клапан;
26 – штуцер подвода топлива;
27 – поплавок;
28 – подстроечный винт системы холостого хода;
29, 31, 38, 40 – каналы;
30 – главный топливный жиклер первой камеры;
32, 45 – эмульсионные трубки;
33 – регулировочный винт качества (состава) смеси;
34 – регулировочный винт количества смеси;
35 – корпус регулировочного винта количества смеси;
36 – эмульсионное отверстие системы холостого хода;
37, 42 – переходные отверстия (нерегулируемые) системы холостого хода;
39, 41 – дроссельные заслонки;
43 – корпус дроссельных заслонок;
44 – переходная втулка;
46 – главный топливный жиклер второй камеры;
47 – перепускное отверстие;
48 – рычаг ускорительного насоса.

Пусковое устройство карбюратора ДААЗ-2107-1107010-20

1 – рычаг привода воздушной заслонки;
2 – воздушная заслонка;
3 – тяга;
4 – шток-серьга;

5 – регулировочный винт;
6 – дроссельная заслонка;
7 – тяга регулирования положения дроссельной заслонки.

Карбюратор модели ДААЗ-2107-1107010-20 — эмульсионного типа, двухкамерный, с падающим потоком. Имеет сбалансированную поплавковую камеру, главные дозирующие системы, обогатительное устройство (эконостат), автономную систему холостого хода (АСХХ), переходные системы первой и второй камер, диафрагменный ускорительный насос, электромагнитный запорный клапан системы холостого хода, золотниковое устройство отсоса картерных газов за дроссельную заслонку первой камеры, пневматический привод дроссельной заслонки второй камеры. Управление воздушной заслонкой — ручное, с тросовым приводом; на пусковых режимах заслонка приоткрывается пусковым устройством диафрагменного типа от разрежения во впускном коллекторе. Карбюратор снабжен штуцером отбора вакуума для автомата управления опережением зажигания.

Карбюратор модели ДААЗ-2140-1107010-70 от карбюратора ДААЗ-2107-1107010-20 отличается механическим приводом дроссельной заслонки второй камеры и конструкцией системы холостого хода.

Топливо подается в карбюратор через сетчатый фильтр и игольчатый клапан. Последний поддерживает в поплавковой камере заданный уровень топлива.

Из поплавковой камеры топливо поступает через главные топливные жиклеры (первой и второй камер) в эмульсионные колодцы и эмульсионные трубки, где смешивается с воздухом, проходящим через главные воздушные жиклеры. Затем через распылители топливовоздушная эмульсия попадает в малые и большие диффузоры карбюратора.

Система холостого хода отбирает топливо из эмульсионного колодца, после главного топливного жиклера первой камеры. Топливо проходит через жиклер холостого хода (конструктивно объединенный с электромагнитным запорным клапаном холостого хода), после чего смешивается с воздухом из канала от воздушного жиклера холостого хода и из отверстий переходной системы первой камеры (для устойчивой работы при переходе на режим холостого хода). Образовавшаяся эмульсия подается через отверстие, перекрываемое винтом качества, к кольцевому распылителю АСХХ. Размер щели распылителя регулируется винтом количества (числа оборотов).

При частичном открытии дроссельных заслонок (до включения в работу главных дозирующих систем) топливо-воздушная смесь поступает в камеры через переходные отверстия (по два в каждой камере).

Эконостат обеспечивает дополнительное поступление топлива непосредственно из поплавковой камеры (через топливный, воздушный и эмульсионный жиклеры и распылитель эконостата) во вторую камеру. Эконостат включается в работу на режимах максимальной мощности, дополнительно обогащая рабочую смесь.

Ускорительный насос — диафрагменного типа, с механическим приводом от оси дроссельной заслонки первой камеры через кулачок.
При открытии дроссельной заслонки кулачок через ролик воздействует на рычаг, который, в свою очередь, воздействует на диафрагму.

Порция топлива через распылитель впрыскивается в первую камеру карбюратора, обогащая горючую смесь на режимах разгона. Насос снабжен двумя шариковыми клапанами. Один клапан — обратный — расположен в канале, связывающем поплавковую камеру с полостью ускорительного насоса; он открывается при ее заполнении топливом (педаль «газа» отпущена, и возвратная пружина отводит диафрагму назад) и закрывается при нагнетании топлива. Другой клапан расположен в распылителе; он открывается под давлением нагнетаемого топлива и закрывается под действием собственного веса, как только подача топлива прекращается. Это предотвращает вытекание топлива из каналов и подсос воздуха. Избыток топлива при нагнетании перетекает обратно в поплавковую камеру через перепускной жиклер. Производительность насоса зависит от профиля кулачка, производительности перепускного жиклера, профиля и длины регулировочной иглы, ввернутой в колодец перепускного жиклера; регулировке в процессе эксплуатации не подлежит.

Пусковое устройство состоит из воздушной заслонки, рычага управления воздушной заслонкой, телескопической тяги, тяги привода дроссельной заслонки, диафрагменного механизма и привода управления воздушной заслонкой. При вытягивании рукоятки привода («подсос») трехплечий рычаг управления воздушной заслонкой, поворачиваясь против часовой стрелки, через телескопическую тягу воздействует на воздушную заслонку, закрывая ее. Одновременно, воздействуя на тягу привода дроссельной заслонки, он приоткрывает дроссельную заслонку первой камеры на пусковой зазор С = 0,8–0,9 мм. При первых вспышках в цилиндрах разрежение за дроссельной заслонкой передается за диафрагму, которая — через шток — воздействует на тягу воздушной заслонки, приоткрывая ее. Открытию заслонки под действием разрежения также способствует положение ее оси (со смещением относительно оси первой камеры).

Максимальная величина открытия воздушной заслонки (пусковой зазор В = 5,5±0,25 мм) регулируется упорным винтом диафрагмы, расположенным под винтом-заглушкой.

Электромагнитный клапан перекрывает подачу топлива в систему холостого хода и переходную систему первой камеры. Нормальное состояние клапана (напряжение не подается) — закрытое. Клапан закрывается при выключении зажигания, что предотвращает вспышки в цилиндрах двигателя (дизелинг).
