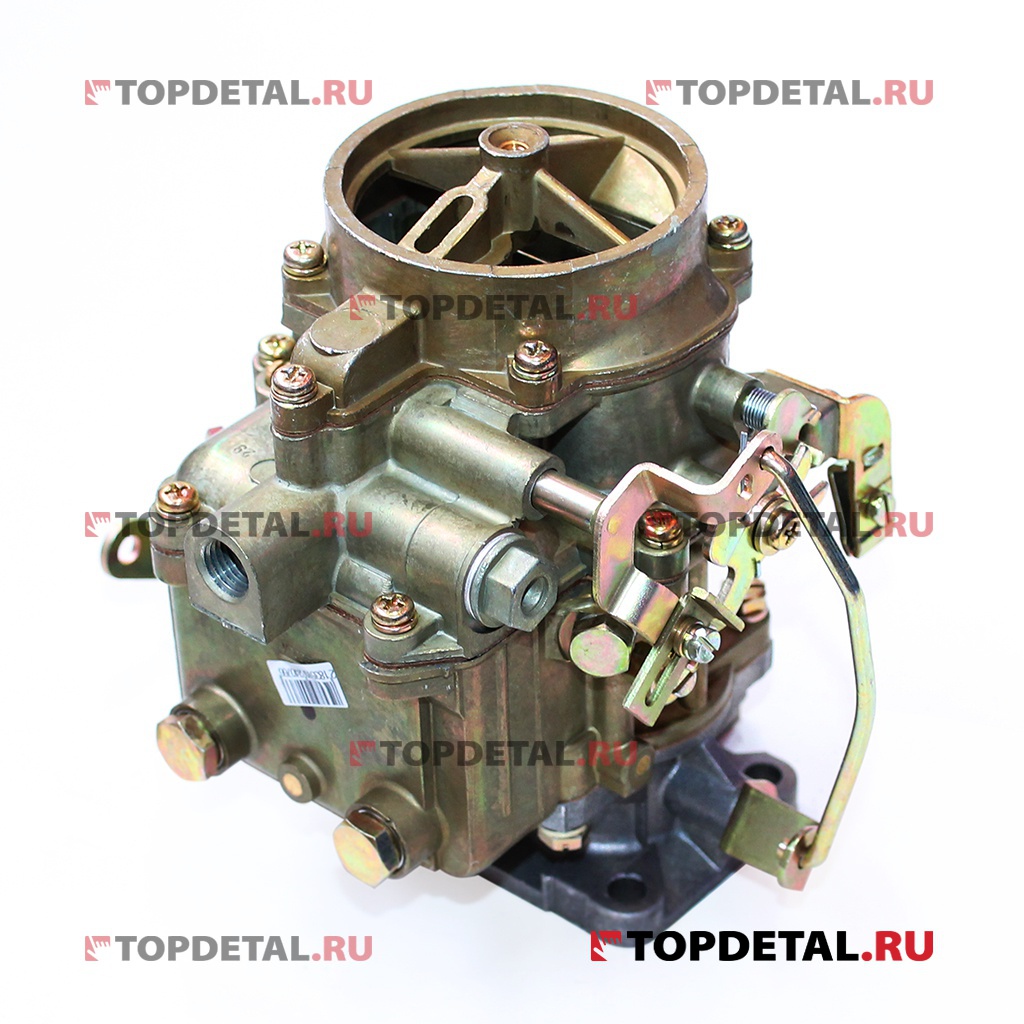

КАРБЮРАТОР К126ГУ
Карбюратор двухкамерный, вертикальный, с параллельным открытием дроссельных заслонок, с падающим потоком горючей смеси, с двойным распыливанием топлива в каждой камере co сбалансированной поплавковой камерой.
ОСНОВНЫЕ СИСТЕМЫ И УСТРОЙСТВА
— две главные дозирующие системы — первичной и вторичной камер;
— система холостого хода в первичной камере;
— переходная система во вторичной камере;
— полуавтоматическое пусковое устройство для пуска и прогрева двигателя;
— ускорительный насос поршневого типа с резиновой манжетой;

Отзывы о товаре

Сертификаты

Обзоры

• Карбюратор или инжектор: кто кого? 4 Марта 2013

  Карбюратор и инжектор — их определения, принцип действия, отличия, сильные и слабые стороны. Что и когда лучше? Общепринятая классификация инжекторов и карбюраторов. Полезные советы по обслуживанию и эксплуатации инжекторных и карбюраторных систем, а также много другой полезной информации.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

719f941074d00ab1a226622eab59d1c2

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Отменить

Товар успешно добавлен в корзину

!

В вашей корзине на сумму

Закрыть

Устройство и регулировка карбюратора К126Г на УАЗ, ремонт своими руками + видео

Текущее состояние транспортного средства — это главный критерий работоспособности агрегатов машины. Одним из важнейших компонентов автомобиля считается двигатель. На моделях УАЗ устанавливаются силовые агрегаты карбюраторного типа (например, карбюратор К126Г), за счёт чего эксплуатация и регулировка этого вида автомобилей значительно облегчается в любом из режимов использования.

Устройство карбюратора К126Г

Автомобили семейства УАЗ оснащаются тремя видами карбюраторов. Каждый из этих видов имеет свои плюсы и минусы:

• К126Г;

• К151;

• ДААЗ Солекс.

Наиболее часто встречается оснащение внедорожных автомобилей марки УАЗ карбюратором вида К126Г. Эта модель представляет собой базовую комплектацию для автомобилей УАЗ «Буханка», а также является неизменным атрибутом оснащения УАЗ «Хантер» и УАЗ «Патриот». Карбюратор этого вида идеально сочетается с силовыми агрегатами УМЗ 4178.10 и УМЗ 4218.10.

Простое устройство для оснащения силовых агрегатов отечественных внедорожных автомобилей

Карбюратор К126Г состоит из нескольких основных компонентов:

• насос-ускоритель;

• экономайзер;

• устройство дозирования горючего для первой камеры;

• устройство дозирования горючего для второй камеры;

• воздушная заслонка;

• механизм холостого хода.

Помимо них карбюратор включает в себя множество мелких элементов, каждый из которых призван выполнять узкоспециальную работу в общей системе.

Чёткое взаимодействие различных элементов позволяет добиться высокой продуктивности карбюратора

Карбюратор вида К126Г оснащён сразу двумя камерами для смешения топливовоздушной смеси. После поворота ключа зажигания топливо начинает образовываться в первой камере, затем, при увеличении крутящего момента, во второй. Различные элементы системы пропускают строго ограниченное количество жидкого топлива и воздуха для создания топливовоздушной смеси в нужном количестве.

Если же мотору на максимальных оборотах потребуется повышенное содержание смеси, то в работу включается экономайзер. Электромагнитный клапан увеличивает расход воздуха через постоянно открытую воздушную заслонку, что обеспечивает создание обогащённой смеси для двигателя.

Процесс регулировки К126Г на УАЗ «Буханка»

Регулировка как процедура может потребоваться только для устранения некоторых сбоев в работе карбюратора или же для настройки большей продуктивности. Регулировка может быть проведена по самым разным параметрам для достижения оптимальной работоспособности карбюратора К126Г:

• стабильность в работе насоса-ускорителя;

• установка нового минимального значения холостого хода;

• контроль за качеством крепёжных соединений в карбюраторе УАЗ;

• сокращение расхода горючего в разных режимах эксплуатации;

• увеличение/уменьшение заданного уровня топлива в поплавковой камере;

• проверка результативности срабатывания экономайзера;

• регулировка пропускной способности жиклёров.

Необходимо иметь в виду, что регулировка по любому из параметров проводится только при заглушенном моторе. В разных случаях потребуется дождаться охлаждения силового агрегата или, наоборот, производить запуск двигателя для настройки необходимых показателей.

К примеру, наиболее часто автолюбители проводят регулировку расхода топливной смеси. Устройство К126Г выполнено таким образом, что разбирать карбюратор не потребуется — все необходимые работы можно выполнить непосредственно на месте установки механизма.

Видеоинструкция: регулировка К126Г

Регулировка расхода топлива

На корпусе карбюратора имеются два небольших винта качества. Каждый из них управляет подачей качественной смеси топлива к цилиндрам мотора. А сбоку у привода заслонок дросселя имеется один отдельно расположенный винт — он носит название винта количества и отвечает за необходимый объём горючего, которое подаётся в силовой агрегат.

Порядок регулировки расхода топливной смеси подразумевает использование этих винтов в следующей последовательности:

1. На холодном двигателе закрутить винты качества до упора.

2. После этого каждый из них открутить ровно на три оборота.

3. Завести автомобиль и дождаться, когда двигатель достигнет своей рабочей температуры.

4. После этого, подкручивая винт количества, установить частоту вращения мотора порядка 600 оборотов в минуту.

5. Начать закручивать винт качества первой камеры до тех пор, пока не станут явными перебои в работе мотора (ему будет не хватать горючего).

6. После первого сбоя открутить винт качества назад примерно на 1/8 оборота (убедиться, что мотор работает ровно).

7. Точно такую же регулировку произвести с винтом качества и на второй камере сгорания.

8. После чего, используя винт количества, выставить необходимые обороты холостого хода, показатели которых стояли до этого (обычно 900–1100 об/мин).

Регулировка расхода топлива не представляет собой трудоёмкости в проведении. Однако автолюбитель должен хорошо понимать смысл каждого из выполняемых действий, чтобы настройка имела оптимальный результат.

Ремонт карбюратора УАЗ

Владельцы автомобилей УАЗ при наличии необходимого опыта и знаний могут провести некоторые виды ремонтных работ на карбюраторе самостоятельно. После того как карбюратор будет снят и разобран, можно выполнить ремонт его частей без обращения в специализированные автомастерские.

Многие владельцы автомобилей УАЗ сталкиваются с такой проблемой, как заливание карбюратора. То есть устройство производит слишком большое количество топливовоздушной смеси, которая не успевает попасть в мотор.

Если карбюратор заливается, необходимо будет проверить работоспособность иглы экономайзера, а также убедиться, что калиброванные отверстия жиклёров не увеличились.

В том случае, если мотор начинает дёргаться на высоких оборотах или нестабильно работает на холостом ходу, рекомендуется проверить электромагнитный клапан или экономайзер.

Ремонт карбюратора УАЗ К126Г целиком основывается на промывке компонентов и замене износившихся деталей. При этом залогом качественного ремонта можно считать всего три фактора:

• аккуратную разборку устройства;

• определение неисправности;

• сборка с учётом всех нюансов конструкции К126Г.

Видеоинструкция: модернизация и ремонт К126Г

Определение неисправностей в работе

У карбюратора вида К126Г имеются свои характерные неисправности. Как правило, все они связаны с тем, что по ряду причин сокращается пропускная способность жиклёров, вырабатывается ресурс насоса-ускорителя или же появляются зазоры при работе дроссельных заслонок. Помимо этого, как и в любом другом карбюраторе, в К126Г может быть зафиксирована и разбалансировка работы холостого хода, засчёт чего двигатель может заливаться или же испытывать недостаток в топливе.

Явными причинами того, что в карбюраторе появились те или иные неисправности, являются:

• резкое увеличение потребляемого количества жидкого топлива;

• на высоких оборотах мотор работает рывками, с перебоями;

• появились трудности с запуском двигателя;

• неравномерность рабочего шума и усиленные вибрации во время движения;

• чёрный дым выхлопного газа при резком увеличении скорости или в момент торможения.

В карбюраторных механизмах любого типа важную роль играют жиклёры. По своей функции жиклёры являются пробками с несколькими отверстиями чётко выверенного диаметра. Через эти отверстия поступает воздух или жидкое горючее, что гарантирует своевременное образование топливовоздушной смеси. Жиклёры из-за применения некачественного бензина могут засориться, из-за чего мотор будет испытывать недостаток топлива.

Главной особенностью карбюратора вида К126Г является то, что все жиклёры независимо от места их установки, можно прочистить без проведения демонтажных работ. То есть для того, чтобы устранить засоры отверстий, не нужно будет полностью разбирать карбюратор, так как жиклёры вынимаются каждый в отдельности из корпуса устройства.

Таблица: рабочие характеристики жиклёров в разных системах карбюратора

Автовладельцы УАЗ «Буханки» так отзываются от заводских жиклёрах карбюратора К126Г:

Как снять К126Г с УАЗа и разобрать его

Процедура снятия карбюраторного механизма не представляет особых сложностей. От узла отсоединяются все подключённые к нему шланги и магистрали, после чего откручиваются гайки, которыми он соединяется с корпусом впускного коллектора. Как только гайки будут сняты, карбюратор аккуратно снимается со шпилек вместе с прокладкой.

Более сложную процедуру представляет собой разборка устройства на составляющие. Основная цель разборки — промывка внутренних полостей карбюратора, а также замена износившихся или выработавших свой ресурс деталей. Необходимо помнить о том, что разборка карбюратора возможна только после тщательной очистки его корпуса и внешних частей. Для этих целей рекомендуется использовать специальный очиститель для карбюраторов.

Порядок разборки К126Г:

1. Расшплинтовать крепления тяги рычага.

2. Вынуть из открывшегося отверстия конец тяги малых оборотов.

3. Отвернуть семь маленьких винтиков, которыми крепится крышка поплавковой камеры.

4. Аккуратно приподнять крышку и снять её. Под ней находится прокладка, нужно постараться не повредиться её в момент снятия крышки.

5. Далее из полости камеры вытащить ось поплавка и сам поплавковый элемент.

6. Вместе с пружинкой вытаскивается и иголка топливного клапана.

7. Если есть необходимость, то снимать воздушную заслонку нужно после откручивания двух винтов её крепежа. После чего отворачивается винт фиксации втулки рычага привода. Заслонка вытаскивается без отделения её от рычага и пружинки возврата.

8. Далее отворачивается пробка фильтрующего элемента, вынимается сеточка фильтра.

9. Следующий этап — это разборка самой поплавковой камеры. Все составляющие камеры аккуратно отсоединяются друг от друга и вытаскиваются в строго вертикальном положении.

10. После этого потребуется отвернуть пробки, расположенные с внешней стороны корпуса карбюратора — только так можно снять жиклёры первой и второй камер внутреннего сгорания.

11. Далее можно вытаскивать жиклёр холостого хода и сам клапан экономайзера.

12. В полости карбюратора остался только диффузор и смесительный отдел поплавковой камеры. Малые диффузоры выпрессовывать из карбюратора строго запрещено, так как их обратная установка в нужном положении практически невозможна.

Рекомендуется разбирать устройство в хорошо освещённом месте

Порядок чистки от нагара

Образование нагара характерно, прежде всего, для трёх элементов карбюратора вида К126Г:

• топливных жиклёров;

• воздушной заслонки;

• ёмкости поплавковой камеры.

Каждый из этих элементов после разборки подвергается процедуре мойки, чистки и продувки по различным технологиям.

Жиклёры требуют особого подхода, так как малейшее изменение их поверхности и выкалибровки отверстий может стать причиной нестабильной работы силового агрегата. Мыть поверхность пробок запрещено. Рекомендуется производить чистку от грязи и нагара зубочисткой или медной проволокой, стараясь как можно меньше соприкасаться с поверхностью металла.

После чистки необходима продувка жиклёра сжатым воздухом из баллончика или через компрессорную установку.

Воздушная заслонка не прихотлива в уходе — её можно положить вместе с другими металлическими частями карбюратора в ёмкость с растворителем 642 и замочить на два часа. После этого требуется хорошо высушить заслонку и продуть, чтобы устранить остатки нагара с поверхности.

Поплавковая камера быстро чистится от нагара, так как в неё можно залить очиститель для карбюраторов и оставить жидкость часа на полтора. После этого мягкой тканью без ворса нужно будет протереть полость камеры, чтобы удалить остатки очистителя. Можно также дополнительно продуть внутренние поверхности баллончиком со сжатым воздухом.

Замена прокладки карбюратора

Менять прокладку необходимо в том случае, если на ней имеются механические повреждения любого рода: трещинки, разрывы, дыры. Прокладка служит единственным элементом между карбюратором и впускным коллектором и выполняет две важные функции:

• устанавливает качественное соединение между двумя агрегатами;

• выводит лишнее тепло.

Замена прокладки карбюратора К126Г не представляет особенных сложностей: перед тем, как установить карбюраторное устройство на шпильки коллектора, требуется сначала проложить новую прокладку. Использование герметика или силикона недопустимо, так как при повышении температуры во время движения он потечёт и может забить отверстия в карбюраторе.

На прокладку насаживается карбюраторный механизм и крепится гайками к полости впускного коллектора. Прокладка также служит уменьшению трения между двумя металлическими поверхностями, сокращению вибрации и шума в рабочих режимах.

Уникальная форма изделия позволяет жёстко зафиксировать карбюратор на его рабочем месте

Сборка и установка карбюратора на место

Порядок сборки К126Г обычно вызывает больше трудностей, чем разборка. Элементы карбюратора нужно собирать в чётком порядке, иначе будет невозможно добиться стабильной работы мотора.

Сборка проводится следующим образом:

1. В полость поплавковой камеры устанавливается экономайзер и жиклёр холостого хода. Экономайзер прикручивается винтом.

2. Топливные и воздушные жиклёры двух камер сгорания вкручиваются с внешней стороны корпуса карбюратора, заворачиваются до упора.

3. Внутренняя полость поплавковой камеры заполняется в обратном порядке. Следует иметь в виду, что поплавок должен максимально свободно качаться на своей оси, ход иглы при этом должен достигать значения не менее 1,5 мм.

4. Устанавливается фильтр, он фиксируется пробкой.

5. Воздушная заслонка в сборе подключается к месту работы.

6. Вставляется игла клапана и пружинка возврата.

7. Закрывается крышка карбюратора, путём прикручивания каждого из семи винтов до упора.

8. После чего выставляется тяга малых оборотов и зашплинтовываются её крепления.

Установка карбюратора в машину осуществляется следующим образом: сначала на шпильки монтируется прокладка, после чего вставляется само устройство. На шпильки нанизываются гайки и заворачиваются до упора.

Далее потребуется подключить все шланги и топливные магистрали. В первую очередь подключается патрубок подачи топлива, затем — шланг на «обратку». После этого подключение вспомогательных элементов можно производить в любом порядке.

Рекомендуется при отключении шлангов запоминать или записывать место подключения каждого из них.

Каждое подсоединение должно быть выполнено максимально надёжно

Полезные рекомендации

После самостоятельной сборки и установки рекомендуется проверить работоспособность карбюратора. Для модификации К126Г существуют свои оптимальные показатели работы:

• уровень жидкого горючего в ёмкости поплавковой камеры должен находиться ниже верхнего предела на 18,5–21, 5мм; если уровень выше, допустимо подгибание кронштейна поплавка;

• зазоры между воздушными заслонками и корпусом карбюратора не должны превышать показатель в 0,2 мм;

• после сборки из соединений и разъёмов не должно вытекать топливо;

• минимально допустимые обороты коленвала на холостом ходу не должны быть менее 400 об/мин;

• при переходе работы мотора из одного режима в другой не должно быть рывков и провалов.

Таким образом, самостоятельная разборка, сборка и установка карбюратора возможна только при строгом следовании рекомендациям производителя. Особенно важно не повредить детали карбюратора во время демонтажных работ или чистки, так как даже от мельчайших повреждений одного из компонентов К126Г будет работать некорректно.

Как сделать экономичный карбюратор к126г – АвтоТоп

Дело было прошлым летом — проводя некоторое время на даче решил привести в порядок карбюратор К126гм. За время владения Волгами скопилось некоторое количество запчастей от 126й серии, так что вместо простой ревизии получилось целое исследование.

На ГАЗ-24 традиционно устанавливались два вида карбюраторов: К126Г и К126ГМ. Граница между этими двумя модификациями, как это часто бывает, весьма размытая.
Итак, источником питания был карбюратор К126Г (с добитой буквой «М»), производства ПеКАР, с датой II — 01. В багажнике был обнаружен старый карбюратор К126Г безо всякой модернизации. В чем между ними различия?
Во-первых, сразу бросается в глаза отсутствие окошка у версии «М». Это неудобно, так как заботливо набитая надпись «уровень» не делает алюминиевый сплав прозрачным, и уровень топлива в поплавковой камере остается вещью в себе. С другой стороны, старожилы утверждают что окошко всегда текло. Кому что нравится.
Во-вторых, на версии «М» заслонка подсоса сделана только над первой камерой. Это логично, потому как немодернизированная версия была чувствительна к неплотному прилеганию дроссельной заслонки второй камеры (при закрытом подсосе возникало разрежение во второй камере на холостом ходу). Пружина возврата заслонки подсоса в связи с этим была перенесена на сторону первой камеры.

В-третьих, изменился профиль трубки экономайзера: в старой версии он был грубоват, в новой его выполнили из латуни и аккуратно срезали по ходу потока. Наверное, это хорошо.

В-четвертых, в версии «М» изменилась конструкция привода ускорительного насоса. Раньше он был стальным, полым и в нем имелись отверстия. Предположительно, их смысл сводился к следующему: при большом открытии заслонок отверстия привода ускорительного насоса опускались ниже уровня топлива в поплавковой камере и оно начинало подсасываться под заслонки через полый шток. Из экспериментальных соображений был сохранен исторический вариант, хотя в магазине удалось купить новый.

И, наконец, в-пятых — диаметр большого диффузора второй камеры увеличен до 26мм. Безусловно, это хорошо. Вообще съемные диффузоры данного карбюратора это интригующая вещь — большие диффузоры можно менять как жиклеры и подобрать оптимальную комбинацию. Уже в этом году я пошел дальше и поставил в первую камеру большой диффузор 26мм, а во вторую — расточенный до 28мм.
Кстати, немного изменились и жиклеры в первой камере: главный топливный с 195 до 240. Но об этом и так уже много написано.

Значительно интереснее подбирать жиклеры к увеличенным диффузорам. Важное правило, которое следует помнить — соотношение сечения большого диффузора и главного топливного жиклера должно оставаться постоянным. То есть, если вы ставите в первую камеру диффузор на 26мм, до оптимальный ГТЖ будет 280. А для 28мм следует поставить 330, если удастся найти. Дальше методом подбора ГВЖ нужно настроить первую камеру, полностью отключив вторую. Задача — добиться хорошего цвета нагара на свечах.
Со второй камерой так уже не получится, но с ее помощью можно регулировать работу двигателя на верхах. По-моему мнению, 24Д нет смысла подстегивать на верхних оборотах, ему там некомфортно, слишком богатая смесь его быстро перегреет. Так что я езжу на таком же соотношении жиклеров, как и в первой камере.

Что же было сделано за пару дней шаловливыми руками? Карбюратор был полностью разобран и замочен в ацетоне. При разборке выяснилось, что ускорительный насос уже давно вышел из строя: поршень присох к стенкам камеры, запорная игла в канале ускорительного насоса отсутствовала, шариковый клапан на впуске зарос отстоем. Старый карбюратор был использован в качестве донора запорной иглы и полого привода, поршень был снят с купленного в магазине нового насоса. Полость ускорительного насоса изнутри отполировал до блеска.
Диффузоры были отполированы и избавлены от многочисленных заусенцев.

Ступеньки на стыке средней и верхней частей были спилены к чертовой матери. Технология простая: при стыкованных половинках чертилкой обводится контур большего отверстия, после чего фрезой сглаживается сечение, чтобы не было резкого перепада. Не настолько важно при этом насколько качественно обработана поверхность, важно отсутствие острых граней, вызывающих срыв потока и переход его от ламинарного к турбулентному. Тем не менее, где дотянулся — отполировал.

Ну и наконец оси дроссельных заслонок — острые грани были сглажены, родные винты заменены на винты с потайной головкой, отпиленные заподлицо. Удобнее, конечно, пилить с вынутой из корпуса осью, но при оппиливании в сборе достигается положительный эффект — винт расклепывается, и есть гарантия, что случайно открутившись он не уйдет в цилиндр.

На просвет теперь открытая заслонка выглядит куда приятнее. Не так велика площадь головки и конца винта, сколько возмущение потока, которое он вызывает, а теперь все гладко.

При этом не совсем правильно было был обтачивать сами заслонки, так как они притерты к каналу корпуса дроссельных заслонок, и малейший зазор принесет куда больше проблем, чем квадратный край заслонки, тем более, что в максимально открытом состоянии заслонки пребывают недолго.
После каждой операции шлифовки деталь промывалась горячей водой с мылом, высушивалась, продувалась, проливалась небольшим количеством ацетона и поджигалась. Сжигание паров в данном случае — попытка повторить заводскую технологию очистки от опилок. Это имеет смысл для корпусных деталей, где много мелких скрытых каналов.
В результате получился вот какой красавец:

В работе карбюратор продемонстрировал полную стабильность и отличную приемистость. Игры с жиклерами отложил на следующий год, пока не нашел нужных номиналов. Еще чешутся руки что-нибудь придумать с ужасной конструкцией привода подсоса, которую постоянно клинит, но так как езжу исключительно летом — это не так важно.

Напоследок еще несколько замечаний:
— тройник подачи топлива и обратки несимметричный: та сторона, где маленькое отверстие, предназначена для обратки!
— система привода второй камеры тоже может быть доработана путем изменения профиля отверстий, что позволит раньше или позже открывать камеру.
— предельное открытие заслонок не регулируется и установлено приливом корпуса дроссельных заслонок. Пришлось точить его напильником, чтобы привести заслонки к вертикальному положению.
— К126 очень чуток к привалочным плоскостям. Уши тонкие и легко загибаются при затяжке.

Вы ознакомитесь с устройством карбюратора К126, узнаете о том как проводится его регулировка, найдете информацию о принципе действия карбюратора.

Времена карбюратора к126 начались в 1960 годах. Карбюраторы к126 устанавливались на отечественные легковые и легкие грузовые автомобили. Карбюратор к126 до сих пор используются на просторах бывшего Советского Союза и его по сей день легко можно купить в магазинах автомобильных запчастей.

Карбюратор к 126 имеет много модификаций, ниже приведу информацию, которую удалось найти:

К126Г, К126ГУ — УАЗ;

К126ГМ — Волга 24;

К126И — ГАЗ 52-03;

К126Е — ГАЗ 52-04.

Отличаются верхними, частями, подошвами, диффузорами, тарировками и т.д.

Рассмотрим устройство карбюратора к126. Карбюратор к126н устроен аналогично. Карбюратор К-126 — эмульсионный, двухкамерный, с падающим потоком, с последовательным открытием дроссельных заслонок и сбалансированной поплавковой камерой.

Карбюратор имеет две смесительные камеры: первичную и вторичную. Первичная камера работает на всех режимах двигателя. Вторичная камера включается в работу при большой нагрузке (примерно после 2/3 хода дроссельной заслонки первичной камеры).

Для обеспечения бесперебойной работы двигателя на всех режимах карбюратор имеет следующие дозирующие устройства: систему холодного хода первичной камеры, переходную систему вторичной камеры, главные дозирующие системы первичной и вторичной камер, систему экономайзера, систему пуска холодного двигателя и систему ускорительного насоса. Все элементы дозирующих систем расположены в корпусе поплавковой камеры, ее крышке и корпусе смесительных камер. Корпус и крышка поплавковой камеры отлиты из цинкового сплава ЦАМ-4-1. Корпус смесительных камер отлит из алюминиевого сплава АЛ-9. Между корпусом поплавковой камеры, ее крышкой и корпусом смесительных камер установлены уплотнительные картонные прокладки.

Устройство карбюратора К-126

В корпусе поплавковой камеры расположены: два больших 6. и два малых диффузора 7, два главных топливных жиклера 28, два воздушных тормозных жиклера 21 главных дозирующих систем, две эмульсионные трубки 23, расположенные в колодцах, топливный 13 и воздушный жиклеры системы холостого хода, экономайзер и направляющая втулка 27, ускорительный насос 24 с нагнетательным и обратным клапанами.

Распылители главных дозирующих систем выведены в малые диффузоры первичной и вторичной камер. Диффузоры запрессованы в корпус поплавковой камеры. В корпусе поплавковой камеры имеется окно 15 для наблюдения за уровнем топлива и работой поплавкового механизма.

Смотровое окно к126

Все каналы жиклеров снабжены пробками для обеспечения доступа к ним без разборки карбюратора. Топливный жиклер холостого хода может быть вывернут снаружи, для чего его корпус выведен через крышку вверх наружу.

В крышке поплавковой камеры расположена воздушная заслонка 11, с полуавтоматическим приводом. Привод воздушной заслонки соединен с осью дроссельной заслонки первичной камеры системой рычагов и тяг, которые при пуске холодного двигателя открывают дроссельную заслонку на угол, необходимый для поддержания пускового числа оборотов двигателя. Вторичная дроссельная заслонка при этом плотно закрыта.

Эта система состоит из рычага привода воздушной заслонки, который одним плечом действует на рычаг оси воздушной заслонки, а другим через тягу на рычаг малого газа, который, поворачиваясь, нажимает на заслонку первичной камеры и открывает ее.

В крышке карбюратора крепится поплавковый механизм, который состоит из поплавка, подвешенного на оси, и клапана 30 подачи топлива. Поплавок карбюратора изготовлен из листовой латуни толщиной 0,2 мм. Клапан подачи топлива — разборный, состоит из корпуса и запорной иглы. Диаметр седла клапана 2,2 мм. Конус иглы имеет специальную уплотнительную шайбу, изготовленную из состава на основе фтористой резины.

Поплавковая камера к126

Топливо, поступающее в поплавковую камеру, проходит через сетчатый фильтр 31.

В корпусе смесительных камер расположены две дроссельные заслонки 16 первичной камеры и вторичной камеры, регулировочный винт 2 системы холостого хода, винт токсичности, каналы системы холостого хода, служащие для обеспечения согласованной работы системы холостого хода и главной дозирующей системы первичной камеры, отверстие 3 подвода разрежения к вакуум-регулятору опережения зажигания, а также переходная система вторичной камеры.

Основные системы карбюратора работают по принципу пневматического (воздушного) торможения топлива. Система экономайзера работает без торможения, как элементарный карбюратор. Системы холостого хода, ускорительного насоса и пуска холодного двигателя имеются только в первичной камере карбюратора. Система экономайзера имеет отдельный распылитель 19, выведенный в воздушный патрубок вторичной камеры. Вторичная камера снабжена переходной системой холостого хода.

Система холостого хода карбюратора состоит из топливного жиклера 13, воздушного жиклера и двух отверстий в первичной смесительной камере (верхнего и нижнего). Нижнее отверстие снабжено винтом 2 для регулирования состава горючей смеси. Топливный жиклер холостого хода расположен под уровнем топлива и включен после главного жиклера первичной камеры.

Топливные жиклеры карбюратора к126

Эмульсирование топлива производится воздушным жиклером. Необходимая характеристика работы системы достигается топливным жиклером холостого хода, воздушным тормозным жиклером, а также величиной и расположением переходных отверстий в первичной смесительной камере.

Главная дозирующая система каждой камеры состоит из больших и малых диффузоров, эмульсированных трубок, главных топливных и главных воздушных жиклеров. Главный воздушный жиклер 21 регулирует поступление воздуха внутрь эмульсионной трубки 23, расположенной в эмульсионном колодце. Эмульсионная трубка имеет специальные отверстия, предназначенные для получения необходимой характеристики работы системы.

Система холостого хода и главная дозирующая система первичной камеры обеспечивают необходимый расход топлива на всех основных режимах работы двигателя.

Система экономайзера состоит из направляющей втулки 27, клапана 23 и распылителя 19. Система экономайзера включается в работу на 5-7 до полного открытия дроссельной заслонки вторичной камеры.

Следует отметить, что на режиме полной нагрузки работают, кроме системы экономайзера, главные дозирующие системы обеих камер и очень немного топлива продолжает поступать через систему холостого хода.

Система ускорительного насоса состоит из поршня 24, механизма привода 20 впускного и нагнетательного (выпускного) клапанов и распылителя 12, выведенного в воздушный патрубок первичной камеры. Система имеет привод от оси дросселя первичной камеры и работает при разгоне автомобиля.

Ускорительный насос к126

На оси дроссельной заслонки первичной камеры жестко укреплен рычаг 4 привода. Также жестко на оси укреплен поводок кулисы 25. Кулиса свободно установлена на оси заслонки 16 и имеет два паза. В первой из них перемещается поводок, а во втором — палец с укрепленным на нем роликом рычага 26 привода оси 8 вторичной заслонки.

Привод дроссельой заслонки второй камеры к126

Заслонки удерживаются в закрытом положении пружинами, укрепленными на оси первичной камеры и оси вторичной камеры. Кулиса 25 также постоянно стремится закрыть заслонку вторичной камеры, так как на нее действует возвратная пружина, укрепленная на оси первичной камеры.

При движении рычага 4 привода оси первичной камеры поводок рычага первичной камеры сначала свободно перемещается в пазу кулисы 25 (таким образом открывается только заслонка первичной камеры), и примерно после 2/3 ее хода поводок начинает поворачивать ее. Кулиса 25 привода вторичной заслонки открывает вторичную дроссельную заслонку. При сбросе газа пружины возвращают всю систему рычагов в исходное положение.

Схема карбюратора к 126

Регулировка карбюратора К126

Карбюраторы К-126 весьма просты по устройству, в меру надежны и требуют минимального ухода при правильной эксплуатации. Большинство неисправностей возникает либо после неквалифицированного вмешательства в регулировки либо в случае засорения дозирующих элементов твердыми частицами. Среди видов технического обслуживания наиболее распространенными являются промывка, регулировка уровня топлива в поплавковой камере, проверка работы ускорительного насоса, регулировка системы пуска и системы холостого хода.

Рассмотрим регулировку карбюратора к 126 на примере К 126ГУ.

Регулировка уровня топлива К126

Проверку уровня топлива производите при неработающем двигателе автомобиля, установленного на горизонтальной площадке. При подкачке топлива с помощью ручного привода насоса уровень топлива в поплавковой камере карбюратора должен установиться в пределах, отмеченных метками (приливами) «а» на стенках смотрового окна. При отклонении уровня от указанных пределов произведите регулировку, для чего снимите крышку поплавковой камеры. Регулировку уровня производите подгибанием язычка 3 (см. рис.). Одновременно подгибанием ограничителя 2, установите ход иглы 5 клапана подачи топлива 1,2 — 1,5 мм. После регулировки вновь проверьте уровень топлива и при необходимости произведите регулировку повторно. Учитывая, что в процессе эксплуатации вследствие износа поплавкового механизма уровень топлива постепенно повышается, устанавливайте его при регулировке по нижнему пределу. В этом случае уровень топлива более длительное время будет находиться в допустимых пределах.

Примечание. При регулировке уровня топлива в поплавковой камере карбюратора не подгибайте язычок поплавка нажатием на поплавок, а подгибайте с помощью отвертки или плоскогубцев.

Регулировка холостого хода карбюратора К126

Регулировка минимальной частоты вращения коленчатого вала холостого хода проводится в следующей последовательности:

-прогреваем двигатель до рабочей температуры;

— завернуть до отказа, но не туго, винт 15, а затем отвернуть его на 1,5 оборота;

— пустить двигатель и упорным винтом 43 дроссельной заслонки установить устойчивую частоту вращения коленчатого вала 550 — 650 об/мин;

Проверка результатов регулировки происходит резким нажатием на педаль газа, двигатель не должен заглохнуть, происходит плавное падение оборотов

Винтом 15 ограничителя токсичности регулируется предельное значение окиси углерода (при наличии газоанализатора).

Отрегулировать систему холостого хода карбюратора к126 можно и без газоанализатора.

Вот как эта процедура описана в книге Тихомирова Н.Н. «Карбюраторы К-126, К-135»:

При отсутствии газоанализатора можно добиться почти такой же точности регулирования, используя только тахометр или вовсе на слух. Для этого на прогретом двигателе и при неизменном положении винта «количества» найдите, как описано выше такое положение винтов «качества», при котором обеспечивается максимальная частота вращения двигателя. Теперь винтом «количества» установите частоту вращения примерно 650 мин»1. Проверьте винтами «качества», является ли эта частота максимальной для нового положения винта «количества». Если нет, повторите весь цикл еще раз для достижения требуемого соотношения: качество смеси обеспечивает максимально возможную частоту вращения, а количество оборотов примерно 650 мин»1. Помните, что винты «качества» необходимо вращать синхронно.

После этого, не трогая винт «количества», заверните винты «качества» на столько, чтобы частота вращения снизилась на 50 мин»1, т.е. до регламентированной величины. В большинстве случаев эта регулировка соответствует всем требованиям ГОСТ. Регулировка таким способом удобна тем, что не требует специального оборудования, и может проводиться каждый раз, когда возникает необходимость, в том числе и для диагностирования текущего состояния системы питания.

В случае несоответствия выбросов СО и СН нормам ГОСТ на повышенной частоте вращения (Nпов»,= 2000*100 мин»‘) воздействие на основные регулировочные винты уже не поможет. Необходимо проверить, не загрязнены ли воздушные жиклеры главной дозирующей системы, не увеличены ли главные топливные жиклеры и не чрезмерен ли уровень топлива в поплавковой камере.

Немного о ремонте карбюратора К126

У карбюратора к 126 как и всех других карбюраторов есть свои слабые места. Очень слабое место у карбюратора к126 это крепление нижней части карбюратора к средней, в этом месте крепежные места со временем подвергаются тепловому воздействию со стороны двигателя и в этих местах при сильной перетяжке крепления карбюратора, и при повышенной рабочей температуры двигателя, крепления половинок карбюратора деформировались, как следствие между нижней средней частью карбюратора к126 появляется зазор, переходные каналы системы холостого хода начинают подсасывать воздух и настроить холостой ход становится практически невозможно, это касается практически всех карбюраторов семейства к 126.

Проверка плоскости фланца карбюратора

Проверить плоскость фланца можно с помощью ровной линейки, как показано на рисунке (показан карбюратор «солекс», принцип тот же). Чтобы устранить эту проблему необходимо разобрать карбюратор полностью, извлечь большие диффузоры из средней части, и притереть обе половинки, заменить промежуточные прокладки на новые и собрать карбюратор. После прогрева двигателя до рабочей температуры, отрегулировать холостой ход и качество смеси.

Вместо заключения

Особенностью карбюраторов К-126 является то, что регулировка не представляет особых сложностей и не требует затрат на инструмент и специальные средства. Именно по этой причине продолжается выпуск карбюраторных к126гм автомобилей, которые используются при тяжелых условиях, отдаленных от услуг автосервиса. Соблюдение периодичности ТО даст возможность эксплуатировать автомобиль на протяжении долгого срока без критических поломок.

Видео об устройстве и ремонте карбюратора к126.

Эпоха карбюраторной техники давно осталось в прошлом. Сегодня топливо поступает в двигатель автомобиля под управлением электроники. Однако автомобили, имеющие в своей топливной системе карбюраторы, ещё остались. Кроме ретроавтомобилей, существуют ещё вполне рабочие «лошадки» – УАЗы, а также классика от Тольяттинского автозавода. И значит, умение разобраться в устройстве, осуществить техническое обслуживание, произвести ремонт карбюратора остаётся в цене.

Речь в данной статье пойдёт о карбюраторе К126Г. Регулировка карбюратора К126Г – тонкое мероприятие, требующее определённых навыков и хорошего знания его состава и принципов работы. Но для начала вспомним немного о том, что вообще такое карбюратор.

О карбюраторных системах

Итак, что же такое карбюратор? В переводе с французского carburation – «смешивание». Отсюда становится понятным назначение устройства – для создания смеси из воздуха и топлива. Ведь именно топливно-воздушная смесь воспламеняется от искры свечи автомобиля. Благодаря простоте конструкции, карбюраторы сегодня применяются на маломощных двигателях газонокосилок и бензопил.

Есть несколько разновидностей карбюраторов, но везде главными составляющими будут поплавковая камера и одна или несколько смесительных. Принцип поплавковой камеры схож с клапанным механизмом бачка унитаза. То есть жидкость поступает до определённого уровня, после которого срабатывает запорное устройство (у карбюратора это игла). В смесительную камеру топливо поступает через распылитель вместе с воздухом.

Карбюратор – достаточно тонкое в настройке устройство. Регулировка карбюратора К126Г должна производиться при каждом техническом обслуживании и любой проблеме. Правильно же настроенный узел подачи топливно-воздушной смеси обеспечивает равномерную работу двигателя.

Устройство карбюратора К126Г

Карбюратор К126Г является типичным представителем двухкамерного варианта. То есть в составе К126Г имеются поплавковая и две смесительных камеры. И если первая работает постоянно, то вторая начинает включаться в работу только на динамичных режимах при достаточной нагрузке.

Карбюратор К126Г, устройство, регулировка и ремонт которого описываются в этой статье, является достаточно популярным для автомобилей УАЗ. Устройство очень неприхотливо в работе и устойчиво к попаданию мусора.

В поплавковой камере К126Г имеется смотровое окошко, по которому можно определять уровень топлива. Карбюратор имеет в своём составе несколько подсистем:

• холостого хода;
• пуска холодного двигателя;
• ускорительного насоса;
• экономайзера.

Первые три работают только в первичной камере, а для системы экономайзера предусмотрен отдельный распылитель, который выводится в воздушный канал второй камеры карбюратора. Общее управление устройством осуществляется с помощью системы «подсоса» и педали акселератора.

Применяемость К126Г

Карбюратор с маркировкой «К126Г» устанавливался и до сих пор обслуживается на автомобилях Газ-24 «Волга» и УАЗ, с двигателями преимущественно УМЗ-417. Автовладельцы «УАЗиков» в особенности любят эту модель за неприхотливость и способность работать даже с засорённым топливом.

При незначительной доработке (сверление отверстия) К126Г устанавливают на двигатели УМЗ-421. А это могут быть как УАЗ, так и «Газель». Предшественником К126Г можно считать К151, а следующей моделью – К126ГМ.

Регулировка карбюратора К126Г является самым популярным вопросом среди карбюраторщиков. Но для начала рассмотрим разные неполадки, которые могут случиться с К126Г.

Возможные неисправности

Все неисправности описываемой системы либо видны визуально, либо их легко проверить. Одна из основных проблем – неустойчивая работа двигателя на холостых оборотах, либо их совсем нет. Карбюратор К126Г, регулировка расхода топлива которого в норме, без особых проблем позволяет двигателю работать в холостом режиме.

Вторым моментом, по которому видно, что устройство неисправно и требует настройки, является увеличение расхода топлива. Причин может быть несколько, поэтому регулировка и настройка карбюратора не всегда помогают.

Решить проблему может плановая регулярная очистка всех составляющих элементов. Возможна и неполная очистка при не снятом с авто карбюраторе, но она нежелательна. К126Г, как и любое механическое устройство, предпочитает хороший уход.

Регулировка карбюратора К126Г

Необходимость в регулировке карбюратора может возникнуть по разным причинам. Это может быть плановое техническое обслуживание или решение вопросов с неисправностью. Причём простую регулировку по инструкции выполнить достаточно просто. Минус в том, что она не всегда помогает в решении. Опытные механики с большим опытом по ремонту карбюратора не берутся за работу без регулировки клапанов.

Для того чтобы устройство смешивания топливно-воздушной смеси функционировало без перебоев и его не требовалось постоянно регулировать, необходимо своевременное обслуживание. Достаточно производить элементарный осмотр на подтекание и герметичность и промывать карбюратор хотя бы частично. Иногда необходимо проверять уровень топлива в поплавковой камере, а также пропускную способность жиклеров как топливных, так и воздушных.

Если подходить к вопросу системно, то необходимо выделить следующие виды настройки карбюратора:

• холостого хода;
• уровня топлива в камере с поплавком;
• клапана экономайзера.

Регулировка карбюратора К126Г на УАЗ чаще всего подразумевает наладку конкретно холостого хода. Итак, рассмотрим последовательность действий по возвращению авто устойчивости на холостых оборотах.

Инструкция по регулировке холостого хода К126Г

Регулировка устойчивости работы двигателя осуществляется двумя винтами. Один определяет количество топливно-воздушной смеси, а второй – качество обогащения её у К126Г. Регулировка карбюратора, инструкция которого приведена ниже, осуществляется поэтапно:

1. На заглушенном автомобиле винт обогащения смеси закрутить до упора, а потом открутить на 2,5 оборота.
2. Запустить двигатель авто и прогреть его.
3. Первым винтом добиться аккуратной и устойчивой работы двигателя примерно при 600 об/мин.
4. Вторым винтом (обогащения смеси) постепенно обеднять ее состав так, чтобы двигатель продолжал устойчиво работать.
5. Первым винтом увеличиваем количество оборотов на 100, а вторым уменьшаем их на эту же величину.

Правильность регулировки проверяется повышением оборотов до 1500 и последующим перекрытием дроссельной заслонки. Обороты при этом не должны упасть ниже допустимых значений.

Регулировка уровня топлива в поплавковой камере

Со временем может случиться так, что уровень бензина в камере с поплавком изменится. По норме он должен колебаться в пределах 18-20 мм от нижней поверхности разъёма, который определяется через смотровое окно карбюратора. Если же визуально это не так, то необходимо произвести регулировку.

Изменение уровня топлива в камере К126Г осуществляют путём подгибания язычка рычага поплавка. Делается это очень аккуратно, стараясь не повредить шайбу уплотнения из специальной бензиноустойчивой резины.

Разнообразие производителей

Среди производителей карбюратора К126Г встречались:

На сегодня наибольшую популярность завоевал именно «Пекар». Пользователи отмечают в отзывах более устойчивую работу, а также высокие динамические качества при экономном расходе топлива в районе 10 л на 100 км. Стоит отметить, что регулировка карбюратора «Пекар» К126Г осуществляется аналогичным приведённому выше способом.

Преимущества и недостатки К126Г

Карбюратор К126Г достаточно популярен у владельцев УАЗ. Его ценят за ряд преимуществ, которые отсутствуют у более современных моделей:

• устойчивая работа при наличии засорения;
• неприхотливость к качеству топлива;
• достаточная экономность.

Карбюратор К126Г, регулировка качества смеси которого производится регулярно, будет работать без всяких проблем. Простота конструкции – гарант надёжности. В данном случае это будет соответствовать, но при условии планового технического обслуживания.

У К126Г есть один неприятный недостаток. В случае перегрева корпус устройства может подвергнуться деформации. Это происходит, когда резьбовые соединения карбюратора затянуты с лишним усилием.

Заключение

Как показывает опыт, регулировка карбюратора К126Г – не такой уж и сложный вопрос. А своевременное техническое обслуживание устройства значительно продлит срок его эксплуатации. Всё это совместно с неприхотливостью К126Г привлекает обладателей карбюраторных автомобилей.

Устройство и регулировка карбюратора К126Г

Эпоха карбюраторной техники давно осталось в прошлом. Сегодня топливо поступает в двигатель автомобиля под управлением электроники. Однако автомобили, имеющие в своей топливной системе карбюраторы, ещё остались. Кроме ретроавтомобилей, существуют ещё вполне рабочие «лошадки» — УАЗы, а также классика от Тольяттинского автозавода. И значит, умение разобраться в устройстве, осуществить техническое обслуживание, произвести ремонт карбюратора остаётся в цене.

Речь в данной статье пойдёт о карбюраторе К126Г. Регулировка карбюратора К126Г — тонкое мероприятие, требующее определённых навыков и хорошего знания его состава и принципов работы. Но для начала вспомним немного о том, что вообще такое карбюратор.

О карбюраторных системах

Итак, что же такое карбюратор? В переводе с французского carburation — «смешивание». Отсюда становится понятным назначение устройства — для создания смеси из воздуха и топлива. Ведь именно топливно-воздушная смесь воспламеняется от искры свечи автомобиля. Благодаря простоте конструкции, карбюраторы сегодня применяются на маломощных двигателях газонокосилок и бензопил.

Есть несколько разновидностей карбюраторов, но везде главными составляющими будут поплавковая камера и одна или несколько смесительных. Принцип поплавковой камеры схож с клапанным механизмом бачка унитаза. То есть жидкость поступает до определённого уровня, после которого срабатывает запорное устройство (у карбюратора это игла). В смесительную камеру топливо поступает через распылитель вместе с воздухом.

Карбюратор — достаточно тонкое в настройке устройство. Регулировка карбюратора К126Г должна производиться при каждом техническом обслуживании и любой проблеме. Правильно же настроенный узел подачи топливно-воздушной смеси обеспечивает равномерную работу двигателя.

Устройство карбюратора К126Г

Карбюратор К126Г является типичным представителем двухкамерного варианта. То есть в составе К126Г имеются поплавковая и две смесительных камеры. И если первая работает постоянно, то вторая начинает включаться в работу только на динамичных режимах при достаточной нагрузке.

Карбюратор К126Г, устройство, регулировка и ремонт которого описываются в этой статье, является достаточно популярным для автомобилей УАЗ. Устройство очень неприхотливо в работе и устойчиво к попаданию мусора.

В поплавковой камере К126Г имеется смотровое окошко, по которому можно определять уровень топлива. Карбюратор имеет в своём составе несколько подсистем:

• холостого хода;
• пуска холодного двигателя;
• ускорительного насоса;
• экономайзера.

Первые три работают только в первичной камере, а для системы экономайзера предусмотрен отдельный распылитель, который выводится в воздушный канал второй камеры карбюратора. Общее управление устройством осуществляется с помощью системы «подсоса» и педали акселератора.

Применяемость К126Г

Карбюратор с маркировкой «К126Г» устанавливался и до сих пор обслуживается на автомобилях Газ-24 «Волга» и УАЗ, с двигателями преимущественно УМЗ-417. Автовладельцы «УАЗиков» в особенности любят эту модель за неприхотливость и способность работать даже с засорённым топливом.

При незначительной доработке (сверление отверстия) К126Г устанавливают на двигатели УМЗ-421. А это могут быть как УАЗ, так и «Газель». Предшественником К126Г можно считать К151, а следующей моделью — К126ГМ.

Регулировка карбюратора К126Г является самым популярным вопросом среди карбюраторщиков. Но для начала рассмотрим разные неполадки, которые могут случиться с К126Г.

Возможные неисправности

Все неисправности описываемой системы либо видны визуально, либо их легко проверить. Одна из основных проблем — неустойчивая работа двигателя на холостых оборотах, либо их совсем нет. Карбюратор К126Г, регулировка расхода топлива которого в норме, без особых проблем позволяет двигателю работать в холостом режиме.

Вторым моментом, по которому видно, что устройство неисправно и требует настройки, является увеличение расхода топлива. Причин может быть несколько, поэтому регулировка и настройка карбюратора не всегда помогают.

Решить проблему может плановая регулярная очистка всех составляющих элементов. Возможна и неполная очистка при не снятом с авто карбюраторе, но она нежелательна. К126Г, как и любое механическое устройство, предпочитает хороший уход.

Регулировка карбюратора К126Г

Необходимость в регулировке карбюратора может возникнуть по разным причинам. Это может быть плановое техническое обслуживание или решение вопросов с неисправностью. Причём простую регулировку по инструкции выполнить достаточно просто. Минус в том, что она не всегда помогает в решении. Опытные механики с большим опытом по ремонту карбюратора не берутся за работу без регулировки клапанов.

Для того чтобы устройство смешивания топливно-воздушной смеси функционировало без перебоев и его не требовалось постоянно регулировать, необходимо своевременное обслуживание. Достаточно производить элементарный осмотр на подтекание и герметичность и промывать карбюратор хотя бы частично. Иногда необходимо проверять уровень топлива в поплавковой камере, а также пропускную способность жиклеров как топливных, так и воздушных.

Если подходить к вопросу системно, то необходимо выделить следующие виды настройки карбюратора:

• холостого хода;
• уровня топлива в камере с поплавком;
• клапана экономайзера.

Регулировка карбюратора К126Г на УАЗ чаще всего подразумевает наладку конкретно холостого хода. Итак, рассмотрим последовательность действий по возвращению авто устойчивости на холостых оборотах.

Инструкция по регулировке холостого хода К126Г

Регулировка устойчивости работы двигателя осуществляется двумя винтами. Один определяет количество топливно-воздушной смеси, а второй — качество обогащения её у К126Г. Регулировка карбюратора, инструкция которого приведена ниже, осуществляется поэтапно:

1. На заглушенном автомобиле винт обогащения смеси закрутить до упора, а потом открутить на 2,5 оборота.
2. Запустить двигатель авто и прогреть его.
3. Первым винтом добиться аккуратной и устойчивой работы двигателя примерно при 600 об/мин.
4. Вторым винтом (обогащения смеси) постепенно обеднять ее состав так, чтобы двигатель продолжал устойчиво работать.
5. Первым винтом увеличиваем количество оборотов на 100, а вторым уменьшаем их на эту же величину.

Правильность регулировки проверяется повышением оборотов до 1500 и последующим перекрытием дроссельной заслонки. Обороты при этом не должны упасть ниже допустимых значений.

Регулировка уровня топлива в поплавковой камере

Со временем может случиться так, что уровень бензина в камере с поплавком изменится. По норме он должен колебаться в пределах 18-20 мм от нижней поверхности разъёма, который определяется через смотровое окно карбюратора. Если же визуально это не так, то необходимо произвести регулировку.

Изменение уровня топлива в камере К126Г осуществляют путём подгибания язычка рычага поплавка. Делается это очень аккуратно, стараясь не повредить шайбу уплотнения из специальной бензиноустойчивой резины.

Разнообразие производителей

Среди производителей карбюратора К126Г встречались:

• «Солекс»;
• «Вебер»;
• «Пекар».

На сегодня наибольшую популярность завоевал именно «Пекар». Пользователи отмечают в отзывах более устойчивую работу, а также высокие динамические качества при экономном расходе топлива в районе 10 л на 100 км. Стоит отметить, что регулировка карбюратора «Пекар» К126Г осуществляется аналогичным приведённому выше способом.

Преимущества и недостатки К126Г

Карбюратор К126Г достаточно популярен у владельцев УАЗ. Его ценят за ряд преимуществ, которые отсутствуют у более современных моделей:

• устойчивая работа при наличии засорения;
• неприхотливость к качеству топлива;
• достаточная экономность.

Карбюратор К126Г, регулировка качества смеси которого производится регулярно, будет работать без всяких проблем. Простота конструкции — гарант надёжности. В данном случае это будет соответствовать, но при условии планового технического обслуживания.

У К126Г есть один неприятный недостаток. В случае перегрева корпус устройства может подвергнуться деформации. Это происходит, когда резьбовые соединения карбюратора затянуты с лишним усилием.

Заключение

Как показывает опыт, регулировка карбюратора К126Г — не такой уж и сложный вопрос. А своевременное техническое обслуживание устройства значительно продлит срок его эксплуатации. Всё это совместно с неприхотливостью К126Г привлекает обладателей карбюраторных автомобилей.

Ремонт и регулировка карбюратора к 126 гу. Устройство и регулировка карбюратора К126Г

Устройство 126 к состоит из двух камер, к которых смешивается топливо. Первая камера работает независимо от режима работы двигателя, то есть постоянно. Вторая камера включается при повышенной нагрузке на двигатель. Эту черту мотор переходит после того, как дроссель первой камеры открывается более чем на две трети. У мотора возрастает потребность в дополнительной топливной смеси и карбюратор ее удовлетворяет.

Устройства дозирования топлива:

• Система холостых оборотов;
• Главные системы дозирования двух камер;
• Экономайзер;
• Система для запуска непрогретого мотора;
• Система ускорительного насоса.

Эти составляющие располагаются в корпусе поплавковой камеры. Сам корпус камеры вылит из сплавов с цинком, а корпус для смесительных камер изготовлен из алюминия. Между корпусами камер и крышкой проложена прокладка из картона.

Принцип обогащения топлива

Карбюратор 126 к проделывает свою работу в соответствии с принципом воздушного торможения бензина. Работа же экономайзера сделана без торможения, и основана на системе работы простейшего карбюратора . Устройства холостых оборотов двигателя, ускорительный насос и устройство для запуска холодного мотора стоят только в первой камере карбюратора 126 к. В экономайзер встроен специальный распылитель, который выводится в воздушную трубку второй камеры.

Как приводятся в действие дроссельные заслонки

Заслонки придерживаются с помощью пружинного механизма. Устройство закрепляется на оси первой и второй камер. В системе имеется возвратная пружина, которая постоянно стремиться закрыть заслонку. В карбюратора 126 к возвратный механизм пружины закрепляется на оси первой камеры. При приведении в движение рычага привода он передвигается в специальном пазу. Это позволяет приоткрывать только одну дроссель. После того как палец проходит две трети дистанции он встречает на своем пути специальный упор. Этот упор специального устройства, которое связано с дросселью второй камеры и позволяет приоткрывать ее. Как только педали привода отпустить, то устройство возврата вернет дроссели в исходное положение. Таким образом осуществляется регулировка подачи топливно-воздушной смеси в двигатель.

Как обслуживать карбюратор

При езде на автомобиле нужно следить за состоянием карбюратора и должна производиться его регулировка. Устройство должно быть чистым, его требуется протирать, чтобы в топливную смесь не попадали частицы грязи. Топливо нигде не должно протекать. Периодически рекомендуется промывать детали устройства.

Если возникает необходимость, то нужно отрегулировать уровень топлива в камере поплавка. Клапан топлива должен быть герметичен и в закрытом положении ничего не пропускать. При неисправности клапана экономайзера требуется правильно настроить его точку включения, иначе смесь топлива будет бедной для работы на оборотах выше холостых. Жиклеры должны свободно пропускать топливную смесь. Между частями карбюратора не должно быть подтеков, все прокладки должны плотно прилегать к корпусу. Механизм поворота дросселей должен быть в исправном состоянии. Особенно важен факт наличия плавного их ходя и момент подхвата второй заслонки. Если что-то не так нужно отрегулировать их угол открытия и закрытия. Мотор должен устойчиво работать даже на малых оборотах. Если что-то не так, то регулируют систему холостых оборотов.

Мероприятия по обслуживанию:

• Прочищение – это главное мероприятие и его следует подробно расписать.

Эту операцию делают через определенный срок. Обязательно нужно делать это периодически. Важными показаниями для чистки будет возросшие потребление бензина, снижение выдаваемой мощности, неустойчивая работа мотора, особенно на малых оборотах.

Чистят обычно камеры, крышки карбюратора, пропускные канали и составляющие детали. Для этого требуется произвести разборку, которую лучше всего делать на чистой поверхности.

Для чистки используется неэтилированный бензин, а также сгодится вода теплее 80 градусов по Цельсию. Каналы подвергаются воздушной продувке. Запрещается чистить их металлическими предметами, что может привести к их расширению. Это скажется на нормальной работе устройства.

После разборки все детали карбюратора должны быть тщательно промыты и очищены от грязи. Для промывки пользуются неэтилированным бензином или горячей водой при температуре не менее 80° С. Таким же советами следует пользоваться при обслуживании к126н, к126, к126и, к126г, к126гм, к126гу, т.е. всей линейки этого карбюратора.

• Проверка зазоров клапанов;
• Выверка жиклеров;
• Обязательно следует выверить плотность прилегания дросселей к корпусу;
• Выверка уровня топлива в камере поплавка

Последнее также важно для нормальной работы двигателя и это стоит описать для владельцев данного устройства. Регулировка топлива в камере поплавка карбюратора 126 к производиться на идеально ровной горизонтальной плоскости, куда следует подогнать машину. Также можно эту операцию сделать на специальном стенде. Но если его не снимать с авто. Нужно дать поработать мотору на малых оборотах на протяжении 5 минут. Положение топлива в камере не должно выходить за пределы 1,8 – 2 см. от низа камеры поплавка. Все это делается при помощи специального окна для осмотра в карбюраторе.

Поплавок в камере обязательно должен перемещаться без каких-либо препятствий. Если уровень топливной смеси не подвергается регулировке, значит поплавок имеет проблемы с герметичностью, либо же проблема в топливном клапане.

Чтобы проверить герметичность поплавка, следует опустить его в емкость с горячей водой. Ее температура не должна быть ниже 80 градусов. В месте дефекта будет выходить воздушный пузырь. Это место требуется запаять. После пайки поплавок не должен весить более 14 грамм и не меньше 12.

Модификации карбюратора

Существуют различные модификации данного карбюратора. Они имеют один цифирный код, но с различными буквенными окончаниями. Конечная буква зависит от автомобиля, на который устанавливался карбюратор:

• К 126П- Москвич-408;
• К-126Н- Москвич-412;
• К-126Г- УАЗ;
• К-126ГМ- Волга 24;
• К-126Б- ГАЗ-53.

Устройство к126г лучше всего очищать при помощи средства Крот. При этом у к126г нужно внимательно следить за состоянием жиклеров. В нем они очень хрупки. Для большей эффективности работы к126г, умельцы растачивают диаметр дифузора до 27 мм. Это придает резвости двигателю, по сравнению ос стандартной комплектацией к126г.

Устройство к126и ставилось на ГАЗ 52, мотор которого имел 6 цилиндров. К126и был разработан специально для этого автомобиля. Диаметр дифузора к126и был всего 23 мм, что маловато для такого мотора. Этот карбюратор дает больше резвости, нежели к126гм, но все же не достаточен для этой машины. Так что к126и нужно самостоятельно модифицировать.

К126 ставился на москвичи. Все советы автолюбителей по устройству к126 сводятся к его замене. Путем модернизации его можно превратить к126н. Так что обычный к126 советские люди не жаловали. Тем не менее есть москвичи, которые до сих пор в отличном состоянии и на ходу. Это говорит о качестве машины, одним из составляющих которой является к126.

Устройство к126н является идеальным для автомобиля москвич. К126н немного тяжелее настраивается, но это не делает его менее популярным. Многие автолюбители как раз предпочитают к126н.

На двигателе установлен карбюратор К-126Г – эмульсионный, двух­камерный, с падающим потоком, с последовательным открытием дроссельных заслонок и сбалансированной поплавковой камерой.

Карбюратор имеет две смесительные камеры: первичную и вто­ричную. Первичная камера работает на всех режимах двигателя. Вто­ричная камера включается в работу при большой нагрузке (примерно после 2/3 хода дроссельной заслонки первичной камеры).

Для обеспечения бесперебойной работы двигателя на всех режи­мах карбюратор имеет следующие дозирующие устройства: систе­му холостого хода первичной камеры, переходную систему вторич­ной камеры, главные дозирующие системы первичной и вторичной камер, систему экономайзера, систему пуска холодного двигателя и систему ускорительного насоса. Все элементы дозирующих систем расположены в корпусе поплавковой камеры, ее крышке и корпусе смесительных камер. Корпус и крышка поплавковой камеры отлиты из цинкового сплава ЦАМ-4-1. Корпус смесительных камер отлит из алюминиевого сплава АЛ-9. Между корпусом поплавковой камеры, ее крышкой и корпусом смесительных камер установлены уплотнительные картонные прокладки.

Рис. 1. Карбюратор К-126Г (сечение 1):

1. Смесительная камера; 2. Винт качества смеси; 3. Отверстие вакуумного регулятора; 4. Рычаг привода дроссельной заслонки; 5. Винт количества смеси; 6. Диффузор большой; 7. Диффузор малый; 8. Ось воздушной заслонки; 9. Пружина воздушной заслонки; 10. Крышка поплавковой камеры; 11. Воздушная заслонка; 12. Распылитель ускорительного насоса; 13. Топливный жиклер холостого хода; 14. Корпус поплавковой камеры; 15. Смотровое окно; 16. Дроссельная заслонка.

Рис. 2. Карбюратор К-126Г (сечение 2):

17. Винт крепления корпуса; 18. Винт крепления крышки; 19. Распылитель экономайзера; 20. Привод ускорительного насоса; 21. Главный воздушный жиклер; 22. Пробка фильтра; 23. Эмульсионная трубка; 24. Поршень ускорительного насоса; 25. Кулиса привода; 26. Ось вторичной дроссельной заслонки.

Рис. 3. Карбюратор К-126Г (сечения 3 и 4):

27. Направляющая втулка; 28. Главный топливный жиклер; 29. Поплавок; 30. Топливный клапан; 31. Топливный фильтр.

В корпусе поплавковой камеры расположены:

Два больших 6 и два малых диффузора 7 ;

Два главных топливных жиклера 28 ;

Два воздушных тормозных жиклера 21 главных дозирующих систем;

Две эмульсионные трубки 23 , расположенные в колодцах;

Топливный 13 и воздушный жиклеры системы холостого хода;

Экономайзер и на­правляющая втулка 27 ;

Ускорительный насос 24 с нагнетательным и обратным клапанами.

Распылители главных дозирующих систем выведены в малые диф­фузоры первичной и вторичной камер. Диффузоры запрессованы в корпус поплавковой камеры. В корпусе поплавковой камеры имеется окно 15 для наблюдения за уровнем топлива и работой поплавкового механизма.

Все каналы жиклеров снабжены пробками для обеспечения досту­па к ним без разборки карбюратора. Топливный жиклер холостого хода может быть вывернут снаружи, для чего его корпус выведен через крышку вверх наружу.

В крышке поплавковой камеры расположена воздушная заслонка 11 с полуавтоматическим приводом. Привод воздушной заслонки соединен с осью дроссельной заслонки первичной камеры системой рычагов и тяг, которые при пуске холодного двигателя открывают дроссельную заслонку на угол, необходимый для поддержания пускового числа обо­ротов двигателя. Вторичная дроссельная заслонка при этом плотно за­крыта.

Эта система состоит из рычага привода воздушной заслонки, кото­рый одним плечом действует на рычаг оси воздушной заслонки, а дру­гим через тягу на рычаг малого газа, который, поворачиваясь, нажима­ет на заслонку первичной камеры и открывает ее.

В крышке карбюраторе крепится поплавковый механизм, который состоит из поплавка, подвешенного на оси, и клапана 30 подачи топ­лива. Поплавок карбюратора изготовлен из листовой латуни толщиной 0,2 мм. Клапан подачи топлива — разборный, состоит из корпуса и за­порной иглы. Диаметр седла клапана 2,2 мм. Конус иглы имеет спе­циальную уплотнительную шайбу, изготовленную из состава на основе фтористой резины.

Топливо, поступающее в поплавковую камеру, проходит через сет­чатый фильтр 31 .

В корпусе смесительных камер расположены две дроссельные за­слонки 16 первичной камеры и вторичной камеры, регулировочный винт 2 системы холостого хода, винт токсичности, каналы системы холосто­го хода, переходное отверстие системы холостого хода, служащее для обеспечения согласованной работы системы холостого хода и главной дозирующей системы первичной камеры, отверстие 3 подвода разре­жения к вакуум-регулятору опережения зажигания, а также переход­ная система вторичной камеры.

Основные системы карбюратора работают по принципу пневмати­ческого (воздушного) торможения топлива. Система экономайзера ра­ботает без торможения, как элементарный карбюратор. Системы холо­стого хода, ускорительного насоса и пуска холодного двигателя имеют­ся только в первичной камере карбюратора. Система экономайзера имеет отдельный распылитель 19 , выведенный в воздушный патрубок вторичной камеры. Вторичная камера снабжена переходной системой холостого хода.

Рис. 4. Карбюратор К-126Г (сечение 5).

Система холостого хода карбюратора состоит из топливного жикле­ра 13 , воздушного жиклера и двух отверстий в первичной смесительной камере (верхнего и нижнего). Нижнее отверстие снабжено винтом 2 для регулирования состава горючей смеси. Топливный жиклер холо­стого хода расположен под уровнем топлива и включен после глав­ного жиклера первичной камеры. Эмульгирование топлива производит­ся воздушным жиклером. Необходимая характеристика работы системы достигается топливным жиклером холостого хода, воздушным тормоз­ным жиклером, а также величиной и расположением переходных от­верстий в первичной смесительной камере.

Главная дозирующая система каждой камеры состоит из больших и малых диффузоров, эмульсионных трубок, главных топливных и глав­ных воздушных жиклеров. Главный воздушный жиклер 21 регулирует поступление воздуха внутрь эмульсионной трубки 23 , расположенной в эмульсионном колодце. Эмульсионная трубка имеет специальные от­верстия, предназначенные для получения необходимой характеристики работы системы.

Система холостого хода и главная дозирующая система первичной камеры обеспечивают необходимый расход топлива на всех основных режимах работы двигателя.

Система экономайзера состоит из направляющей втулки 27 , клапа­на и распылителя 19 . Система экономайзера включается в работу за 5-7° до полного открытия дроссельной заслонки вторичной камеры.

Следует отметить, что на режиме полной нагрузки работают, кроме системы экономайзера, главные дозирующие системы обеих камер и очень немного топлива продолжает поступать через систему холосто­го хода.

Система ускорительного насоса состоит из поршня 24 , механизма привода 20 впускного и нагнетательного (выпускного) клапанов и рас­пылителя 12 , выведенного в воздушный патрубок первичной камеры. Система имеет привод от оси дросселя первичной камеры и работает при разгоне автомобиля.

На оси дроссельной заслонки первичной камеры жестко закреплен рычаг 4 привода. Также жестко на оси укреплен поводок кулисы 25 . Кулиса свободно установлена на оси заслонки 16 и имеет два паза. В первом из них перемещается поводок, а во втором — палец с укреп­ленным на нем роликом рычага 26 привода оси 8 вторичной заслонки.

Заслонки удерживаются в закрытом положении пружинами, укреп­ленными на оси первичной камеры и оси вторичной камеры. Кулиса 25 также постоянно стремится закрыть заслонку вторичной камеры, так как на нее действует возвратная пружина, укрепленная на оси первич­ной камеры.

При движении рычага 4 привода оси первичной камеры поводок рычага первичной камеры сначала свободно перемещается в пазе ку­лисы 25 (таким образом, открывается только заслонка первичной ка­меры) и примерно после 2/3 ее хода поводок начинает поворачивать ее. Кулиса 25 привода вторичной заслонки открывает вторичную дрос­сельную заслонку. При сбросе газа пружины возвращают всю систему рычагов в исходное положение.

Уход за карбюратором

Уход за карбюратором включает:

1. Наружный осмотр с целью удаления грязи и обнаружения следов подтекания топлива.

2. Периодическую чистку и промывку карбюратора.

3. Проверку уровня топлива в поплавковой камере карбюратора и, при необходимости, его регулировку (одновременно проверить герме­тичность топливного клапана).

4. Проверку пропускной способности жиклеров.

5. Проверку плотности соединений между узлами карбюратора, ис­правности прокладок, плотности заглушек.

6. Проверку зазора между воздушной и дроссельной заслонками и их корпусами.

7. Проверку правильности работы механизма открытия вторичной дроссельной заслонки и отсутствия заеданий в совместной работе пер­вичной и вторичной дроссельных заслонок.

8. Проверку работы ускорительного насоса.

9. Проверку и, при необходимости, регулировку угла открытия дрос­сельной заслонки при полностью закрытой воздушной заслонке.

10. Регулировку малых оборотов холостого хода двигателя.

Периодическую чистку и промывку карбюратора производят при сезонном обслуживании, а также в случаях повышенного расхода бен­зина, резкого уменьшения мощности на переходных режимах и не­устойчивой работы при малых оборотах холостого хода.

Чистке подвергают поплавковую и смесительные камеры, крышку поплавковой камеры, диффузоры, воздушные, топливные и эмульсион­ные жиклеры и каналы в корпусах. Для выполнения этих работ карбю­ратор необходимо полностью разобрать.

Разборку карбюратора следует производить на чистом, специально оборудованном верстаке, исправными и хорошо подогнанными ключа­ми и отвертками (осторожно, чтобы не повредить прокладки). Если карбюратор работал на этилированном бензине, то перед началом разборки его следует опустить в керосин на 10-20 мин.

После разборки все детали карбюратора должны быть тщательно промыты и очищены от грязи. Промывка производится в неэтилирован­ном бензине или в горячей воде (при температуре не менее 80° С).

Чистку каналов и жиклеров следует производить после промывки продувкой сжатым воздухом. Нельзя прочищать жиклеры и другие ка­либрованные отверстия проволокой, сверлами и другими металлически­ми предметами, так как это ведет к увеличению пропускной способно­сти жиклеров и перерасходу бензина.

Проверку жиклеров производят на специальных приборах путем замера их пропускной способности (в см 3 /мин) под напором воды 1000±2 мм при температуре 20°С или измерением их калибрами.

Клапан экономайзера должен быть герметичным. Допускается падение не более четырех капель в минуту под давлением столба воды высотой 1000±2 мм, сжимающего пружину клапана. Момент включения клапана экономайзера регулируется при полностью открытых дроссельных заслонках. Клапан должен полностью включаться при зазоре между планкой привода ускорительного насоса и регулировочной гайкой, равном 1,5-2 мм.

Необходимо, чтобы дроссельные и воздушные заслонки повора­чивались совершенно свободно, без заеданий, и плотно прикрывали каналы. Допускаются зазоры: не более 0,06 мм для первичной дрос­сельной заслонки и 0,2 мм для воздушной. Зазор между вторичной дроссельной заслонкой и корпусом не допускается.

Проверку плотности дроссельных заслонок производят на специальном приборе, который создает разрежение под заслонками, равное 570 мм рт. ст. Падение разрежения должно быть не более 15 мм рт. ст. для первичной заслонки и не более 20 мм рт. ст. для вторичной. Этому соответствует пропуск воздуха соответственно около 2 и 2,3 кг/ч.

Следует проверить также производительность ускорительного на­соса, которая должна быть не менее 12 см 3 за 10 полных ходов поршня (при темпе замера 20 качаний в минуту). Если производительность насоса меньше заданной, это значит, что нарушена герметичность клапанов насоса, засорен распылитель или износились поршень и колодец насоса. Для устранения дефекта следует промыть и продуть распылитель и седла клапанов или подобрать новый к колодцу. Необходимо обращать внимание на чувствительность ускорительного насоса. Подача топлива должна начинаться одновременно с началом хода заслонки. Допускается запаздывание не более 5 0 .

Проверка величины открытия дроссельной заслонки в момент пуска холодного двигателя осуществляется замером зазора между кромкой дросселя и стенкой смесительной камеры. Для этого следует пол­ностью закрыть воздушную заслонку; при этом дроссельная заслонке первичной камеры системой рычагов и тяг должна приоткрыться на угол 18-21°, чему соответствует зазор между кромкой дросселя и стенкой камеры 1,8 мм. При нарушении регулировки указанный раз­мер восстанавливается подгибкой соединительной тяги.

Проверку уровня топлива в поплавковой камере производят, установив автомобиль на горизонтальную площадку, при работе двигателя на малой частоте вращения коленчатого вала в режиме холостого хода в течение 5 мин или, если карбюратор снят с двигателя, на специальной установке. Уровень топлива должен находиться в пределах 18,5-20,5 мм от нижней плоскости разъема поплавковой камеры. Уровень замеря­ется через смотровое окно карбюратора. Если уровень выходит за указанные пределы, то его необходимо отрегулировать. С этой целью подгибают язычок кронштейна поплавка. Предварительным подгибанием этого язычка устанавливают поплавок так, чтобы он был рас­положен на расстоянии 40-41 мм от плоскости разъема. Одновре­менно другим язычком регулируют ход поплавка так, чтобы ход иг­лы клапана был примерно 1,5-2 мм.

Если уровень топлива не поддается регулировке, то следует про­верить герметичность поплавка и топливного клапана, а также про­верить массу (вес) поплавка, которая должна быть 12,6-14 г.

Регулировку малой частоты коленчатого вала двигателя в режиме холостого хода производят упорным винтом 5 , ограничивающим закрытие дроссельной заслонки, и винтом 2 , изменяющим состав смеси. При завертывании винта 2 смесь обедняется, а при отвертывании обогащается.

Регулировку малой частоты вращения нужно проводить при хорошо прогретом двигателе (температура охлаждающей жидкости 85-90­­­­­ 0 С), при исправной системе зажигания. Особое внимание следует обращать на исправность свечей зажигания и правильность зазора между их электродами, а также на правильный зазор между контактами прерывателя.

Перед началом регулировки следует завернуть винт 2 до отказа, но не слишком туго, а затем отвернуть на 2,5 оборота для предварительного обогащения смеси. После этого запустить двигатель и установить упорным винтом 5 малое открытие дроссельной заслонки, при котором двигатель работает вполне устойчиво. Затем, завертывая регулировочный винт 2 , обеднить смесь настолько, чтобы двигатель работал устойчиво (примерно 600 об/мин), не останавливаясь после резкого открытия и закрытия дроссельной заслонки и хорошо запускался стартером.

Список литературы

1. Устройство,техническое обслуживание и ремонт автомобилей: Учеб./ Ю.И.Боровских, Ю.В. Буралев- М.: Высшая школа; Издательский центр Академия», 1997.-528с.:ил.

2. Ройтман Б. А., Суворов Ю. Б., Суковицин В. И. Безопасность автомобиля в эксплуатации. -М.: Транспорт, 1987. — 207 с.

3. Талицкий И. И., Чущев В. А., Щербинин Ю. Ф. Безопасность движения на автомобильном транспорте: справочник. — М.: Транспорт, 1988. — 158 с.

4. Шухман Ю. И. Основы управления автомобилем и безопасность движения. -М.:ЗАО «КЖИ» «За рулем», 2004.-160с.:ил.

5. Коноплянко В. И. Основы безопасности дорожного движения. — М.: ДОСААФ, 1978. — 128 с.

6. Родичев В.А. Грузовые автомобили: Учеб. Для нач. проф. Образования.-2-Е изд., стер.- М.: прфОбрИздат, 2002.-256с.

Тема жёвана пережёвана. Но всё же кое о чём расскажу. «Бухантос» я купил с карбюратором К-126ГУ и про который старый хозяин говорил, что лучше карбюратора нет, потому как всё пробовано-перепробовано и этот карб лучше всех для этой машины и что он его совсем недавно купил специально для того, чтобы наслаждаться.)) Спорить не буду что, наверное, карбюратор К-126ГУ совсем неплохой (хотя желание есть), но!.. Хороший карбюратор-настроенный карбюратор. Когда я гнал машину и потом когда ездил немного я не смог нормально обогнать ни одну машину, включая гружёные КАМАЗы. Должен был заранее просчитать расстояние и заранее начать работать педалью газа (ну т.е ускорительным насосом фактически) чтобы мало-мальски разогнать УАЗ! Ну а так как раньше совсем не сталкивался с карбюраторами такого типа (и производителя) то я его, естественно возненавидел. Раздобыл «Солекс» который хозяин снял со своей 99й из-за незнания этого устройства решив, что он неисправен-быстренько перебрал его, отрегулировал и благополучно внедрил на «Бухантос»!)) И вот больше полгода эксплуатирую на нём. Но! Из-за постоянного «зуда» в руках и частого упоминания в различных форумах этого карбюратора как, действительно, неплохого решил я всё же разобраться в теме! Нашёл ещё один старый разъукомплектованный К-126,разобрал свой до винтика и начал собирать. Ну во-первых дроссельные заслонки посадил на винты с «потаем» и по длине ровно на толщину оси. Винты «посадил» на фиксатор резьбы и слегка расклепал.В нижней части просверлил отверстие диаметром 2мм для малой ветви отсоса картерных газов. Дальше дошло дело до жиклёров. Внимание! Все жиклёры продающиеся в ремкомплектах и новых карбюраторах безобразного качества! На фото видно это прекрасно. Кое как нашёл со старых карбюраторов более или менее заводские жиклёры (хоть какая-то надежда, что они соответствуют номиналу) и поставил согласно таблицы. Ну а остальное всё как у всех. Теперь вот нужно сектор газа «примастырить» и поставить на «Бухантос».)))

А это уже два одинаковых жиклёра по номиналу, но совершенно с разными отверстиями! Вот скажите теперь-ну как так можно производить запчасти и агрегаты?! И как потом после этого ездить?!

Эпоха карбюраторной техники давно осталось в прошлом. Сегодня топливо поступает в двигатель автомобиля под управлением электроники. Однако автомобили, имеющие в своей топливной системе карбюраторы, ещё остались. Кроме ретроавтомобилей, существуют ещё вполне рабочие «лошадки» — УАЗы, а также классика от Тольяттинского автозавода. И значит, умение разобраться в устройстве, осуществить техническое обслуживание, произвести ремонт карбюратора остаётся в цене.

Речь в данной статье пойдёт о карбюраторе К126Г. К126Г — тонкое мероприятие, требующее определённых навыков и хорошего знания его состава и принципов работы. Но для начала вспомним немного о том, что вообще такое карбюратор.

О карбюраторных системах

Итак, что же такое карбюратор? В переводе с французского carburation — «смешивание». Отсюда становится понятным назначение устройства — для создания смеси из воздуха и топлива. Ведь именно топливно-воздушная смесь воспламеняется от искры свечи автомобиля. Благодаря простоте конструкции, карбюраторы сегодня применяются на маломощных двигателях газонокосилок и бензопил.

Есть несколько разновидностей карбюраторов, но везде главными составляющими будут поплавковая камера и одна или несколько смесительных. Принцип поплавковой камеры схож с клапанным механизмом бачка унитаза. То есть жидкость поступает до определённого уровня, после которого срабатывает запорное устройство (у карбюратора это игла). В смесительную камеру топливо поступает через распылитель вместе с воздухом.

Карбюратор — достаточно тонкое в настройке устройство. Регулировка карбюратора К126Г должна производиться при каждом техническом обслуживании и любой проблеме. Правильно же настроенный узел подачи топливно-воздушной смеси обеспечивает равномерную работу двигателя.

Устройство карбюратора К126Г

Карбюратор К126Г является типичным представителем двухкамерного варианта. То есть в составе К126Г имеются поплавковая и две смесительных камеры. И если первая работает постоянно, то вторая начинает включаться в работу только на динамичных режимах при достаточной нагрузке.

Карбюратор К126Г, устройство, регулировка и ремонт которого описываются в этой статье, является достаточно популярным для автомобилей УАЗ. Устройство очень неприхотливо в работе и устойчиво к попаданию мусора.

В поплавковой камере К126Г имеется смотровое окошко, по которому можно определять уровень топлива. Карбюратор имеет в своём составе несколько подсистем:

• холостого хода;
• пуска холодного двигателя;
• ускорительного насоса;
• экономайзера.

Первые три работают только в первичной камере, а для системы экономайзера предусмотрен отдельный распылитель, который выводится в воздушный канал второй камеры карбюратора. Общее управление устройством осуществляется с помощью системы «подсоса» и педали акселератора.

Применяемость К126Г

Карбюратор с маркировкой «К126Г» устанавливался и до сих пор обслуживается на автомобилях Газ-24 «Волга» и УАЗ, с двигателями преимущественно УМЗ-417. Автовладельцы «УАЗиков» в особенности любят эту модель за неприхотливость и способность работать даже с засорённым топливом.

При незначительной доработке (сверление отверстия) К126Г устанавливают на А это могут быть как УАЗ, так и «Газель». Предшественником К126Г можно считать К151, а следующей моделью — К126ГМ.

Регулировка карбюратора К126Г является самым популярным вопросом среди карбюраторщиков. Но для начала рассмотрим разные неполадки, которые могут случиться с К126Г.

Возможные неисправности

Все неисправности описываемой системы либо видны визуально, либо их легко проверить. Одна из основных проблем — неустойчивая работа двигателя на холостых оборотах, либо их совсем нет. Карбюратор К126Г, регулировка расхода топлива которого в норме, без особых проблем позволяет двигателю работать в холостом режиме.

Вторым моментом, по которому видно, что устройство неисправно и требует настройки, является увеличение расхода топлива. Причин может быть несколько, поэтому регулировка и не всегда помогают.

Решить проблему может плановая регулярная очистка всех составляющих элементов. Возможна и неполная очистка при не снятом с авто карбюраторе, но она нежелательна. К126Г, как и любое механическое устройство, предпочитает хороший уход.

Регулировка карбюратора К126Г

Необходимость в регулировке карбюратора может возникнуть по разным причинам. Это может быть плановое техническое обслуживание или решение вопросов с неисправностью. Причём простую регулировку по инструкции выполнить достаточно просто. Минус в том, что она не всегда помогает в решении. Опытные механики с большим опытом по ремонту карбюратора не берутся за работу без

Для того чтобы устройство смешивания топливно-воздушной смеси функционировало без перебоев и его не требовалось постоянно регулировать, необходимо своевременное обслуживание. Достаточно производить элементарный осмотр на подтекание и герметичность и промывать карбюратор хотя бы частично. Иногда необходимо проверять уровень топлива в поплавковой камере, а также пропускную способность жиклеров как топливных, так и воздушных.

Если подходить к вопросу системно, то необходимо выделить следующие виды настройки карбюратора:

• холостого хода;
• уровня топлива в камере с поплавком;
• клапана экономайзера.

Регулировка карбюратора К126Г на УАЗ чаще всего подразумевает наладку конкретно холостого хода. Итак, рассмотрим последовательность действий по возвращению авто устойчивости на холостых оборотах.

Инструкция по регулировке холостого хода К126Г

Регулировка устойчивости работы двигателя осуществляется двумя винтами. Один определяет количество топливно-воздушной смеси, а второй — качество обогащения её у К126Г. Регулировка карбюратора, инструкция которого приведена ниже, осуществляется поэтапно:

1. На заглушенном автомобиле винт обогащения смеси закрутить до упора, а потом открутить на 2,5 оборота.
2. Запустить двигатель авто и прогреть его.
3. Первым винтом добиться аккуратной и устойчивой работы двигателя примерно при 600 об/мин.
4. Вторым винтом (обогащения смеси) постепенно обеднять ее состав так, чтобы двигатель продолжал устойчиво работать.
5. Первым винтом увеличиваем количество оборотов на 100, а вторым уменьшаем их на эту же величину.

Правильность регулировки проверяется повышением оборотов до 1500 и последующим перекрытием дроссельной заслонки. Обороты при этом не должны упасть ниже допустимых значений.

Регулировка уровня топлива в поплавковой камере

Со временем может случиться так, что уровень бензина в камере с поплавком изменится. По норме он должен колебаться в пределах 18-20 мм от нижней поверхности разъёма, который определяется через смотровое окно карбюратора. Если же визуально это не так, то необходимо произвести регулировку.

Изменение уровня топлива в камере К126Г осуществляют путём подгибания язычка рычага поплавка. Делается это очень аккуратно, стараясь не повредить шайбу уплотнения из специальной бензиноустойчивой резины.

Разнообразие производителей

Среди производителей карбюратора К126Г встречались:

• «Солекс»;
• «Вебер»;
• «Пекар».

На сегодня наибольшую популярность завоевал именно «Пекар». Пользователи отмечают в отзывах более устойчивую работу, а также высокие динамические качества при экономном расходе топлива в районе 10 л на 100 км. Стоит отметить, что регулировка карбюратора «Пекар» К126Г осуществляется аналогичным приведённому выше способом.

Преимущества и недостатки К126Г

Карбюратор К126Г достаточно популярен у владельцев УАЗ. Его ценят за ряд преимуществ, которые отсутствуют у более современных моделей:

• устойчивая работа при наличии засорения;
• неприхотливость к качеству топлива;
• достаточная экономность.

Карбюратор К126Г, регулировка качества смеси которого производится регулярно, будет работать без всяких проблем. Простота конструкции — гарант надёжности. В данном случае это будет соответствовать, но при условии планового технического обслуживания.

У К126Г есть один неприятный недостаток. В случае перегрева корпус устройства может подвергнуться деформации. Это происходит, когда резьбовые соединения карбюратора затянуты с лишним усилием.

Заключение

Как показывает опыт, регулировка карбюратора К126Г — не такой уж и сложный вопрос. А своевременное техническое обслуживание устройства значительно продлит срок его эксплуатации. Всё это совместно с неприхотливостью К126Г привлекает обладателей карбюраторных автомобилей.

удаляем К 151

и ставим нормальный карбюратор К 126 ГУ, в данный момент именно такой нужен на этой машине:

понадобится!

переходная втулка или уголок, можно использовать шланг бензопровода с металлическим штуцером, на газонах, пазиках, зилах и тп грузовых авто…

а можно поставить штуцер под шланг от бензонасоса, в продаже бывают как в комплекте, так и поотдельности

вот комплект:

на фото штуцер от бензонасоса вкрученый в переходную втулку с конусной резьбой:

так же понадобится штуцер для вакумкорректора, не комплектуется что жирный минус производителям к 126!

в запчастях к карбюраторам может что то подобное и продают, но я не разу невстречал в реалях штуцер для шланга вакумкорректора приходящего на трамблёр…

поэтому подбирается что то подходящее, в нашем случае это обыкновенная прессмаслёнка, обдирается на наждаке по посадочному месту и устанавливается:

выкручиваем старые длинные шпильки и на их место ставим короткие,

ставим карбюратор, прикручиваем тягу газа, натягиваем воздушный фильтр — всё это встаёт без переделок!

если нужна малая вентиляция, то на впускном коллекторе выкручиваем заглушку, вворачиваем в неё подходящий штуцер калибруем отверстие 3мм и выводим шлангом на сосок корпуса воздушного фильтра… в моём случае буханка для леса, на трассах ей не ездить и не гонять, поэтому пока обощлись без малой вентиляции…

фото установленого карбюратора к 126 гм:

для карбюратора ненужны никакие лишние детали!

подключить нужно только бензин и вакумкорректор для управлением угла зажигания трамблёра — ВСЁ!

работает ОТЛИЧНО, тяга на медленом ходу ровная устойчивая, холостой ход ровный стабильный, запуск горячего лёгкий…

холодный запуск при полностью закрытой воздушной заслонки, (тоесть вытянутый подсос) запускается отлично и в первые несколько секунд слегка приоткрывается заслонка, иначе чёт богатит и заливает, но эти капризы на любой карбовой авто свои индивидуальные…

Страница не найдена

ИНН

Название компании

Краткое наименование

КПП

ОГРН

Юридический адрес

opf full

Уже работаете с нами? Нет, я новый клиентДа, уже работаем? Если Вы когда-нибудь совершали заказы у нас, то обязательно выберите «Да, уже работаем»

Адрес доставки ? Если у Вас несколько адресов, то укажите основной (с большим кол-вом доставок)

Телефон для связи

Контактное лицо

E-mail ? Будет использоваться для обратной связи и как логин для входа в Личный кабинет

Устройство и регулировка карбюратора К126Г

Эпоха карбюраторной техники давно осталось в прошлом. Сегодня топливо поступает в двигатель автомобиля под управлением электроники. Однако автомобили, имеющие в своей топливной системе карбюраторы, ещё остались. Кроме ретроавтомобилей, существуют ещё вполне рабочие «лошадки» — УАЗы, а также классика от Тольяттинского автозавода. И значит, умение разобраться в устройстве, осуществить техническое обслуживание, произвести ремонт карбюратора остаётся в цене.

Речь в данной статье пойдёт о карбюраторе К126Г. Регулировка карбюратора К126Г — тонкое мероприятие, требующее определённых навыков и хорошего знания его состава и принципов работы. Но для начала вспомним немного о том, что вообще такое карбюратор.

О карбюраторных системах

Итак, что же такое карбюратор? В переводе с французского carburation — «смешивание». Отсюда становится понятным назначение устройства — для создания смеси из воздуха и топлива. Ведь именно топливно-воздушная смесь воспламеняется от искры свечи автомобиля. Благодаря простоте конструкции, карбюраторы сегодня применяются на маломощных двигателях газонокосилок и бензопил.

Есть несколько разновидностей карбюраторов, но везде главными составляющими будут поплавковая камера и одна или несколько смесительных. Принцип поплавковой камеры схож с клапанным механизмом бачка унитаза. То есть жидкость поступает до определённого уровня, после которого срабатывает запорное устройство (у карбюратора это игла). В смесительную камеру топливо поступает через распылитель вместе с воздухом.

Карбюратор — достаточно тонкое в настройке устройство. Регулировка карбюратора К126Г должна производиться при каждом техническом обслуживании и любой проблеме. Правильно же настроенный узел подачи топливно-воздушной смеси обеспечивает равномерную работу двигателя.

Устройство карбюратора К126Г

Карбюратор К126Г является типичным представителем двухкамерного варианта. То есть в составе К126Г имеются поплавковая и две смесительных камеры. И если первая работает постоянно, то вторая начинает включаться в работу только на динамичных режимах при достаточной нагрузке.

Карбюратор К126Г, устройство, регулировка и ремонт которого описываются в этой статье, является достаточно популярным для автомобилей УАЗ. Устройство очень неприхотливо в работе и устойчиво к попаданию мусора.

В поплавковой камере К126Г имеется смотровое окошко, по которому можно определять уровень топлива. Карбюратор имеет в своём составе несколько подсистем:

• холостого хода;
• пуска холодного двигателя;
• ускорительного насоса;
• экономайзера.

Первые три работают только в первичной камере, а для системы экономайзера предусмотрен отдельный распылитель, который выводится в воздушный канал второй камеры карбюратора. Общее управление устройством осуществляется с помощью системы «подсоса» и педали акселератора.

Применяемость К126Г

Карбюратор с маркировкой «К126Г» устанавливался и до сих пор обслуживается на автомобилях Газ-24 «Волга» и УАЗ, с двигателями преимущественно УМЗ-417. Автовладельцы «УАЗиков» в особенности любят эту модель за неприхотливость и способность работать даже с засорённым топливом.

При незначительной доработке (сверление отверстия) К126Г устанавливают на двигатели УМЗ-421. А это могут быть как УАЗ, так и «Газель». Предшественником К126Г можно считать К151, а следующей моделью — К126ГМ.

Регулировка карбюратора К126Г является самым популярным вопросом среди карбюраторщиков. Но для начала рассмотрим разные неполадки, которые могут случиться с К126Г.

Возможные неисправности

Все неисправности описываемой системы либо видны визуально, либо их легко проверить. Одна из основных проблем — неустойчивая работа двигателя на холостых оборотах, либо их совсем нет. Карбюратор К126Г, регулировка расхода топлива которого в норме, без особых проблем позволяет двигателю работать в холостом режиме.

Вторым моментом, по которому видно, что устройство неисправно и требует настройки, является увеличение расхода топлива. Причин может быть несколько, поэтому регулировка и настройка карбюратора не всегда помогают.

Решить проблему может плановая регулярная очистка всех составляющих элементов. Возможна и неполная очистка при не снятом с авто карбюраторе, но она нежелательна. К126Г, как и любое механическое устройство, предпочитает хороший уход.

Регулировка карбюратора К126Г

Необходимость в регулировке карбюратора может возникнуть по разным причинам. Это может быть плановое техническое обслуживание или решение вопросов с неисправностью. Причём простую регулировку по инструкции выполнить достаточно просто. Минус в том, что она не всегда помогает в решении. Опытные механики с большим опытом по ремонту карбюратора не берутся за работу без регулировки клапанов.

Для того чтобы устройство смешивания топливно-воздушной смеси функционировало без перебоев и его не требовалось постоянно регулировать, необходимо своевременное обслуживание. Достаточно производить элементарный осмотр на подтекание и герметичность и промывать карбюратор хотя бы частично. Иногда необходимо проверять уровень топлива в поплавковой камере, а также пропускную способность жиклеров как топливных, так и воздушных.

Если подходить к вопросу системно, то необходимо выделить следующие виды настройки карбюратора:

• холостого хода;
• уровня топлива в камере с поплавком;
• клапана экономайзера.

Регулировка карбюратора К126Г на УАЗ чаще всего подразумевает наладку конкретно холостого хода. Итак, рассмотрим последовательность действий по возвращению авто устойчивости на холостых оборотах.

Инструкция по регулировке холостого хода К126Г

Регулировка устойчивости работы двигателя осуществляется двумя винтами. Один определяет количество топливно-воздушной смеси, а второй — качество обогащения её у К126Г. Регулировка карбюратора, инструкция которого приведена ниже, осуществляется поэтапно:

1. На заглушенном автомобиле винт обогащения смеси закрутить до упора, а потом открутить на 2,5 оборота.
2. Запустить двигатель авто и прогреть его.
3. Первым винтом добиться аккуратной и устойчивой работы двигателя примерно при 600 об/мин.
4. Вторым винтом (обогащения смеси) постепенно обеднять ее состав так, чтобы двигатель продолжал устойчиво работать.
5. Первым винтом увеличиваем количество оборотов на 100, а вторым уменьшаем их на эту же величину.

Правильность регулировки проверяется повышением оборотов до 1500 и последующим перекрытием дроссельной заслонки. Обороты при этом не должны упасть ниже допустимых значений.

Регулировка уровня топлива в поплавковой камере

Со временем может случиться так, что уровень бензина в камере с поплавком изменится. По норме он должен колебаться в пределах 18-20 мм от нижней поверхности разъёма, который определяется через смотровое окно карбюратора. Если же визуально это не так, то необходимо произвести регулировку.

Изменение уровня топлива в камере К126Г осуществляют путём подгибания язычка рычага поплавка. Делается это очень аккуратно, стараясь не повредить шайбу уплотнения из специальной бензиноустойчивой резины.

Разнообразие производителей

Среди производителей карбюратора К126Г встречались:

На сегодня наибольшую популярность завоевал именно «Пекар». Пользователи отмечают в отзывах более устойчивую работу, а также высокие динамические качества при экономном расходе топлива в районе 10 л на 100 км. Стоит отметить, что регулировка карбюратора «Пекар» К126Г осуществляется аналогичным приведённому выше способом.

Преимущества и недостатки К126Г

Карбюратор К126Г достаточно популярен у владельцев УАЗ. Его ценят за ряд преимуществ, которые отсутствуют у более современных моделей:

• устойчивая работа при наличии засорения;
• неприхотливость к качеству топлива;
• достаточная экономность.

Карбюратор К126Г, регулировка качества смеси которого производится регулярно, будет работать без всяких проблем. Простота конструкции — гарант надёжности. В данном случае это будет соответствовать, но при условии планового технического обслуживания.

У К126Г есть один неприятный недостаток. В случае перегрева корпус устройства может подвергнуться деформации. Это происходит, когда резьбовые соединения карбюратора затянуты с лишним усилием.

Заключение

Как показывает опыт, регулировка карбюратора К126Г — не такой уж и сложный вопрос. А своевременное техническое обслуживание устройства значительно продлит срок его эксплуатации. Всё это совместно с неприхотливостью К126Г привлекает обладателей карбюраторных автомобилей.

Материалы: http://fb.ru/article/274997/ustroystvo-i-regulirovka-karbyuratora-k-g

Для большинства владельцев «Волг», «Газелей» и УАЗов отечественная промышленность оставила не так много пространства для выбора более-менее удачной модели карбюратора. Современный бензиновый мотор до 3000 кубиков производитель просто комплектует карбюраторами К-151 серии. Позиция простая, кому не нравится – может использовать устаревший К-126. При правильной регулировке карбюратор К-126Г может успешно на «Волге» заменить более навороченную 151 серию.

Гарантии нормальной работы карбюратора

Прежде чем принимать решение замены карбюратора К-151 на К-126Г или К126ГУ, присмотритесь к К-151С. Во многих случаях репутация карбюратора К-151С, его ремонт и регулировка, практически не отличаются от остальных моделей этой серии, а качество работы обеспечивается рядом усовершенствований:

• диффузоры имеют улучшенный профиль канала камеры;
• оптимизированный профиль привода кулачка ускорительного насоса позволяет полноценно подавать топливо на две камеры в необходимом объеме;
• привод заслонки вращается бесступенчато, дает точное позиционирование, что облегчает холодный пуск мотора;
• изменены диапазоны регулировки дозирующих винтов, что заметно поднимает динамику мотора при сохранении норм токсичности газов.

Производитель заявляет о теоретическом улучшении динамики не менее чем на 5-7% в случае установки К-151С.

Для нормальной эксплуатации карбюратор К-151 требует ремонта и регулировки, в противном случае карбюратор демонстрирует нестабильность характеристик и повышенный расход топлива. Чтобы добиться более-менее стабильной работы, требуется проверить регулировку основных точек настройки:

1. Проверить исправность работы ЭПХХ К-151 и всех компонентов системы. Зачастую основной причиной плохой работы системы принудительного хода может быть неправильная заводская сборка взаимного расположения пружины клапана и мембраны.
2. Отрегулировать холостой ход с диагностикой или ремонтом отдельных составляющих.
3. Проверить и отрегулировать действие ускорительного насоса.
4. Плохое качество бензина приводит к накоплению грязи в поплавковой камере. Для ремонта и регулировки необходимо предварительно продуть основные воздушные и топливные каналы, иногда проверить состояние жиклеров.

Различия в подходе к К-126 и К-151

Основные принципы ремонта и регулировки практически не отличаются для обеих линеек карбюраторов К-151 и К-126, за исключением специфики работы пневмоклапана и электронного блока К-151. Больше проблем возникает при неграмотной замене некоторых узлов карба запчастями иной модели.

Зачастую, после замены карбюратора К-151 более простой моделью К-126, возникает ряд проблем. Прежде всего плохое качество нижнего блока карбюратора приводит к образованию трещин, подсосу воздуха и резкому переобеднению смеси. Чтобы предупредить поломку, необходимо тщательно выровнять привалочную плоскость на наждачной бумаге, наклеенной на стекло.

В ряде случаев регулировка и ремонт карбюратора К-126 вообще не имеет смысла из-за значительного износа в местах сопряжения механических частей, например, в опорных отверстиях оси заслонок или штоков, резьбы регулировочных винтов. В таких местах может происходить подтекание и испарение бензина с одновременным подсосом воздуха. Их легко узнать по образовавшемуся обледенению корпуса карбюратора К-126.

Регулировка карбюратора К-151

Процедура регулировки не представляет особой сложности, но при отсутствии опыта лучше изучить регулировку карбюратора К-151 на видео:

Старая советская школа построения карбюраторов обеспечивает выполнение ремонта и регулировки К-151 или К-151Е с помощью простой или крестовидной отвертки.

Контроль уровня разбалансировки поплавковой камеры К-151

Для нормальной работы необходим правильно функционирующий клапан, обеспечивающий компенсацию давления воздуха в поплавковой камере. Если возникают проблемы с работой балансировочного клапана, резко подпрыгивает расход топлива, и регулировать его бесполезно. При этом щелчок привода отнюдь не обозначает балансировку давления, перед ремонтом лучше проверить заменой на заведомо исправный вариант. Для дальнейших регулировок К-151 следует предварительно уточнить и отрегулировать уровень топлива в поплавковой камере.

Устанавливаем холостой ход К-151

Несложную процедуру установки холостых оборотов проводим в следующем порядке:

• прогреваем мотор до рабочей температуры;
• отверткой выводим по тахометру положение холостых оборотов 550-650 (для трехлитрового 700-750). большой винт легко увидеть на задней стенке карбюратора;
• винтом установки состава топливовоздушной смеси выводим – выворачиваем максимальные обороты мотора;
• поднимаем винтом регулировки холостого хода обороты ХХ на сотню больше, чем необходимо;
• винтом качества смеси ставим необходимые обороты холостого хода К-151.

Проверяем результат. На оборотах 1400-1500 об/с резко отжимаем и закрываем дроссельную заслонку. Нормально, если обороты не упали ниже выставленного холостого хода. При этом не должно быть подергиваний в работе двигателя. На ходу при подгазовке и разгоне не должно быть провалов в тяге двигателя.

Поработаем с винтом положения дроссельной заслонки

В конструкции карбюратора для регулировки и ремонта используется упорный винт, который ограничивает крайнее положение заслонки. Вещь очень полезная, но есть нюанс. Винт имеет тенденцию к самозакручиванию, тем самым оставляет заслонку в подвешенном состоянии. Заслонка начинает тереться о стенки камеры и через определенный период времени подклинивает в крайнем положении.

Для предотвращения подобной ситуации после регулировки винт следует законтрить с помощью капельки краски.

Если у вас имеются неплохие слесарные навыки ремонта, желание «заточить» и отрегулировать карбюратор К-151 под свое авто, выбирайте К-151С. В противном случае подойдет старый, надежный К-126Г, или для машин с внедорожными свойствами с индексом ГУ.

Материалы: http://mashintop.ru/articles.php?id=2818

Текущее состояние транспортного средства — это главный критерий работоспособности агрегатов машины. Одним из важнейших компонентов автомобиля считается двигатель. На моделях УАЗ устанавливаются силовые агрегаты карбюраторного типа (например, карбюратор К126Г), за счёт чего эксплуатация и регулировка этого вида автомобилей значительно облегчается в любом из режимов использования.

Автомобили семейства УАЗ оснащаются тремя видами карбюраторов. Каждый из этих видов имеет свои плюсы и минусы:

Наиболее часто встречается оснащение внедорожных автомобилей марки УАЗ карбюратором вида К126Г. Эта модель представляет собой базовую комплектацию для автомобилей УАЗ «Буханка», а также является неизменным атрибутом оснащения УАЗ «Хантер» и УАЗ «Патриот». Карбюратор этого вида идеально сочетается с силовыми агрегатами УМЗ 4178.10 и УМЗ 4218.10.

Простое устройство для оснащения силовых агрегатов отечественных внедорожных автомобилей

Карбюратор К126Г состоит из нескольких основных компонентов:

устройство дозирования горючего для первой камеры;

устройство дозирования горючего для второй камеры;

механизм холостого хода.

Помимо них карбюратор включает в себя множество мелких элементов, каждый из которых призван выполнять узкоспециальную работу в общей системе.

Чёткое взаимодействие различных элементов позволяет добиться высокой продуктивности карбюратора

Карбюратор вида К126Г оснащён сразу двумя камерами для смешения топливовоздушной смеси. После поворота ключа зажигания топливо начинает образовываться в первой камере, затем, при увеличении крутящего момента, во второй. Различные элементы системы пропускают строго ограниченное количество жидкого топлива и воздуха для создания топливовоздушной смеси в нужном количестве.

Если же мотору на максимальных оборотах потребуется повышенное содержание смеси, то в работу включается экономайзер. Электромагнитный клапан увеличивает расход воздуха через постоянно открытую воздушную заслонку, что обеспечивает создание обогащённой смеси для двигателя.

Регулировка как процедура может потребоваться только для устранения некоторых сбоев в работе карбюратора или же для настройки большей продуктивности. Регулировка может быть проведена по самым разным параметрам для достижения оптимальной работоспособности карбюратора К126Г:

стабильность в работе насоса-ускорителя;

установка нового минимального значения холостого хода;

контроль за качеством крепёжных соединений в карбюраторе УАЗ;

сокращение расхода горючего в разных режимах эксплуатации;

увеличение/уменьшение заданного уровня топлива в поплавковой камере;

проверка результативности срабатывания экономайзера;

регулировка пропускной способности жиклёров.

Необходимо иметь в виду, что регулировка по любому из параметров проводится только при заглушенном моторе. В разных случаях потребуется дождаться охлаждения силового агрегата или, наоборот, производить запуск двигателя для настройки необходимых показателей.

К примеру, наиболее часто автолюбители проводят регулировку расхода топливной смеси. Устройство К126Г выполнено таким образом, что разбирать карбюратор не потребуется — все необходимые работы можно выполнить непосредственно на месте установки механизма.

Видеоинструкция: регулировка К126Г

Регулировка расхода топлива

На корпусе карбюратора имеются два небольших винта качества. Каждый из них управляет подачей качественной смеси топлива к цилиндрам мотора. А сбоку у привода заслонок дросселя имеется один отдельно расположенный винт — он носит название винта количества и отвечает за необходимый объём горючего, которое подаётся в силовой агрегат.

Порядок регулировки расхода топливной смеси подразумевает использование этих винтов в следующей последовательности:

На холодном двигателе закрутить винты качества до упора.

После этого каждый из них открутить ровно на три оборота.

Завести автомобиль и дождаться, когда двигатель достигнет своей рабочей температуры.

После этого, подкручивая винт количества, установить частоту вращения мотора порядка 600 оборотов в минуту.

Начать закручивать винт качества первой камеры до тех пор, пока не станут явными перебои в работе мотора (ему будет не хватать горючего).

После первого сбоя открутить винт качества назад примерно на 1/8 оборота (убедиться, что мотор работает ровно).

Точно такую же регулировку произвести с винтом качества и на второй камере сгорания.

После чего, используя винт количества, выставить необходимые обороты холостого хода, показатели которых стояли до этого (обычно 900–1100 об/мин).

Регулировка расхода топлива не представляет собой трудоёмкости в проведении. Однако автолюбитель должен хорошо понимать смысл каждого из выполняемых действий, чтобы настройка имела оптимальный результат.

Владельцы автомобилей УАЗ при наличии необходимого опыта и знаний могут провести некоторые виды ремонтных работ на карбюраторе самостоятельно. После того как карбюратор будет снят и разобран, можно выполнить ремонт его частей без обращения в специализированные автомастерские.

Многие владельцы автомобилей УАЗ сталкиваются с такой проблемой, как заливание карбюратора. То есть устройство производит слишком большое количество топливовоздушной смеси, которая не успевает попасть в мотор.

Если карбюратор заливается, необходимо будет проверить работоспособность иглы экономайзера, а также убедиться, что калиброванные отверстия жиклёров не увеличились.

В том случае, если мотор начинает дёргаться на высоких оборотах или нестабильно работает на холостом ходу, рекомендуется проверить электромагнитный клапан или экономайзер.

Ремонт карбюратора УАЗ К126Г целиком основывается на промывке компонентов и замене износившихся деталей. При этом залогом качественного ремонта можно считать всего три фактора:

аккуратную разборку устройства;

сборка с учётом всех нюансов конструкции К126Г.

Видеоинструкция: модернизация и ремонт К126Г

Определение неисправностей в работе

У карбюратора вида К126Г имеются свои характерные неисправности. Как правило, все они связаны с тем, что по ряду причин сокращается пропускная способность жиклёров, вырабатывается ресурс насоса-ускорителя или же появляются зазоры при работе дроссельных заслонок. Помимо этого, как и в любом другом карбюраторе, в К126Г может быть зафиксирована и разбалансировка работы холостого хода, засчёт чего двигатель может заливаться или же испытывать недостаток в топливе.

Явными причинами того, что в карбюраторе появились те или иные неисправности, являются:

резкое увеличение потребляемого количества жидкого топлива;

на высоких оборотах мотор работает рывками, с перебоями;

появились трудности с запуском двигателя;

неравномерность рабочего шума и усиленные вибрации во время движения;

чёрный дым выхлопного газа при резком увеличении скорости или в момент торможения.

В карбюраторных механизмах любого типа важную роль играют жиклёры. По своей функции жиклёры являются пробками с несколькими отверстиями чётко выверенного диаметра. Через эти отверстия поступает воздух или жидкое горючее, что гарантирует своевременное образование топливовоздушной смеси. Жиклёры из-за применения некачественного бензина могут засориться, из-за чего мотор будет испытывать недостаток топлива.

Главной особенностью карбюратора вида К126Г является то, что все жиклёры независимо от места их установки, можно прочистить без проведения демонтажных работ. То есть для того, чтобы устранить засоры отверстий, не нужно будет полностью разбирать карбюратор, так как жиклёры вынимаются каждый в отдельности из корпуса устройства.

Таблица: рабочие характеристики жиклёров в разных системах карбюратора

Автовладельцы УАЗ «Буханки» так отзываются от заводских жиклёрах карбюратора К126Г:

Жиклёры лучше не менять на жиклёры с ремкомплектов. Им сто лет ничнго не будет, если конечно гвоздем не корябать) смотреть: открытие заслонок(полностью ли открываются), ускорительный насос (форсунку, сам насос), экономайзер, ну и конечно главную дозирующую систему

Процедура снятия карбюраторного механизма не представляет особых сложностей. От узла отсоединяются все подключённые к нему шланги и магистрали, после чего откручиваются гайки, которыми он соединяется с корпусом впускного коллектора. Как только гайки будут сняты, карбюратор аккуратно снимается со шпилек вместе с прокладкой.

Более сложную процедуру представляет собой разборка устройства на составляющие. Основная цель разборки — промывка внутренних полостей карбюратора, а также замена износившихся или выработавших свой ресурс деталей. Необходимо помнить о том, что разборка карбюратора возможна только после тщательной очистки его корпуса и внешних частей. Для этих целей рекомендуется использовать специальный очиститель для карбюраторов.

Порядок разборки К126Г:

Расшплинтовать крепления тяги рычага.

Вынуть из открывшегося отверстия конец тяги малых оборотов.

Отвернуть семь маленьких винтиков, которыми крепится крышка поплавковой камеры.

Аккуратно приподнять крышку и снять её. Под ней находится прокладка, нужно постараться не повредиться её в момент снятия крышки.

Далее из полости камеры вытащить ось поплавка и сам поплавковый элемент.

Вместе с пружинкой вытаскивается и иголка топливного клапана.

Если есть необходимость, то снимать воздушную заслонку нужно после откручивания двух винтов её крепежа. После чего отворачивается винт фиксации втулки рычага привода. Заслонка вытаскивается без отделения её от рычага и пружинки возврата.

Далее отворачивается пробка фильтрующего элемента, вынимается сеточка фильтра.

Следующий этап — это разборка самой поплавковой камеры. Все составляющие камеры аккуратно отсоединяются друг от друга и вытаскиваются в строго вертикальном положении.

После этого потребуется отвернуть пробки, расположенные с внешней стороны корпуса карбюратора — только так можно снять жиклёры первой и второй камер внутреннего сгорания.

Далее можно вытаскивать жиклёр холостого хода и сам клапан экономайзера.

В полости карбюратора остался только диффузор и смесительный отдел поплавковой камеры. Малые диффузоры выпрессовывать из карбюратора строго запрещено, так как их обратная установка в нужном положении практически невозможна.

Порядок чистки от нагара

Образование нагара характерно, прежде всего, для трёх элементов карбюратора вида К126Г:

ёмкости поплавковой камеры.

Каждый из этих элементов после разборки подвергается процедуре мойки, чистки и продувки по различным технологиям.

Жиклёры требуют особого подхода, так как малейшее изменение их поверхности и выкалибровки отверстий может стать причиной нестабильной работы силового агрегата. Мыть поверхность пробок запрещено. Рекомендуется производить чистку от грязи и нагара зубочисткой или медной проволокой, стараясь как можно меньше соприкасаться с поверхностью металла.

После чистки необходима продувка жиклёра сжатым воздухом из баллончика или через компрессорную установку.

Воздушная заслонка не прихотлива в уходе — её можно положить вместе с другими металлическими частями карбюратора в ёмкость с растворителем 642 и замочить на два часа. После этого требуется хорошо высушить заслонку и продуть, чтобы устранить остатки нагара с поверхности.

Поплавковая камера быстро чистится от нагара, так как в неё можно залить очиститель для карбюраторов и оставить жидкость часа на полтора. После этого мягкой тканью без ворса нужно будет протереть полость камеры, чтобы удалить остатки очистителя. Можно также дополнительно продуть внутренние поверхности баллончиком со сжатым воздухом.

Замена прокладки карбюратора

Менять прокладку необходимо в том случае, если на ней имеются механические повреждения любого рода: трещинки, разрывы, дыры. Прокладка служит единственным элементом между карбюратором и впускным коллектором и выполняет две важные функции:

устанавливает качественное соединение между двумя агрегатами;

выводит лишнее тепло.

Замена прокладки карбюратора К126Г не представляет особенных сложностей: перед тем, как установить карбюраторное устройство на шпильки коллектора, требуется сначала проложить новую прокладку. Использование герметика или силикона недопустимо, так как при повышении температуры во время движения он потечёт и может забить отверстия в карбюраторе.

На прокладку насаживается карбюраторный механизм и крепится гайками к полости впускного коллектора. Прокладка также служит уменьшению трения между двумя металлическими поверхностями, сокращению вибрации и шума в рабочих режимах.

Уникальная форма изделия позволяет жёстко зафиксировать карбюратор на его рабочем месте

Порядок сборки К126Г обычно вызывает больше трудностей, чем разборка. Элементы карбюратора нужно собирать в чётком порядке, иначе будет невозможно добиться стабильной работы мотора.

Сборка проводится следующим образом:

В полость поплавковой камеры устанавливается экономайзер и жиклёр холостого хода. Экономайзер прикручивается винтом.

Топливные и воздушные жиклёры двух камер сгорания вкручиваются с внешней стороны корпуса карбюратора, заворачиваются до упора.

Внутренняя полость поплавковой камеры заполняется в обратном порядке. Следует иметь в виду, что поплавок должен максимально свободно качаться на своей оси, ход иглы при этом должен достигать значения не менее 1,5 мм.

Устанавливается фильтр, он фиксируется пробкой.

Воздушная заслонка в сборе подключается к месту работы.

Вставляется игла клапана и пружинка возврата.

Закрывается крышка карбюратора, путём прикручивания каждого из семи винтов до упора.

После чего выставляется тяга малых оборотов и зашплинтовываются её крепления.

Установка карбюратора в машину осуществляется следующим образом: сначала на шпильки монтируется прокладка, после чего вставляется само устройство. На шпильки нанизываются гайки и заворачиваются до упора.

Далее потребуется подключить все шланги и топливные магистрали. В первую очередь подключается патрубок подачи топлива, затем — шланг на «обратку». После этого подключение вспомогательных элементов можно производить в любом порядке.

Рекомендуется при отключении шлангов запоминать или записывать место подключения каждого из них.

Каждое подсоединение должно быть выполнено максимально надёжно

Полезные рекомендации

После самостоятельной сборки и установки рекомендуется проверить работоспособность карбюратора. Для модификации К126Г существуют свои оптимальные показатели работы:

уровень жидкого горючего в ёмкости поплавковой камеры должен находиться ниже верхнего предела на 18,5–21, 5мм; если уровень выше, допустимо подгибание кронштейна поплавка;

зазоры между воздушными заслонками и корпусом карбюратора не должны превышать показатель в 0,2 мм;

после сборки из соединений и разъёмов не должно вытекать топливо;

минимально допустимые обороты коленвала на холостом ходу не должны быть менее 400 об/мин;

при переходе работы мотора из одного режима в другой не должно быть рывков и провалов.

Таким образом, самостоятельная разборка, сборка и установка карбюратора возможна только при строгом следовании рекомендациям производителя. Особенно важно не повредить детали карбюратора во время демонтажных работ или чистки, так как даже от мельчайших повреждений одного из компонентов К126Г будет работать некорректно.

Материалы: http://pol-z.ru/regulirovka-karbyuratora-k126g/

Устройство и регулировка карбюратора K126G

Эпоха карбюраторной техники давно ушла в прошлое. Сегодня топливо поступает в двигатель автомобиля с помощью электроники. Однако автомобили с карбюраторами в топливной системе все еще остаются. Помимо ретро-автомобилей есть еще вполне рабочие «кони» — УАЗы, а также классика от Тольяттинского автозавода. А это значит, что умение разбираться в устройстве, проводить техническое обслуживание и ремонт карбюратора остается в цене.

В данной статье речь пойдет о карбюраторе К126Г. Регулировка карбюратора К126Г — дело тонкое, требующее определенных навыков и хорошего знания его состава и принципов работы. Но для начала немного напомним о том, что такое карбюратор.

О карбюраторных системах

Так что же такое карбюратор? В переводе с французского карбюрация — «перемешивание». Отсюда становится понятным назначение устройства — создание смеси воздуха и топлива. Ведь именно топливно-воздушная смесь воспламеняется от искры автомобильной искры.Благодаря простоте конструкции карбюраторы сегодня используются на маломощных двигателях газонокосилок и бензопил.

Есть несколько разновидностей карбюраторов, но везде основными компонентами будут поплавковая камера и один или несколько смесительных. Принцип действия поплавковой камеры аналогичен клапанному механизму унитаза. То есть жидкость поступает до определенного уровня, после чего срабатывает запорное устройство (это игла в карбюраторе). Топливо попадает в камеру смешения через форсунку вместе с воздухом.

Карбюратор — довольно тонкое устройство для настройки. Регулировку карбюратора K126G следует проводить при каждом техническом обслуживании и при возникновении любых проблем. Правильно настроенный блок подачи топливно-воздушной смеси обеспечивает равномерную работу двигателя.

Устройство карбюратора K126G

Карбюратор K126G — типичный представитель двухкамерной версии. То есть у К126Г есть поплавок и две камеры смешения. И если первый работает постоянно, то второй начинает работать только в динамических режимах при достаточной нагрузке.

Карбюратор К126Г, устройство, регулировка и ремонт которого описаны в данной статье, довольно популярны для автомобилей УАЗ. Устройство очень неприхотливо в эксплуатации и устойчиво к попаданию мусора.

В поплавковой камере К126Г есть смотровое окошко, по которому можно определить уровень топлива. Карбюратор включает в себя несколько подсистем:

• холостой ход;
• запуск холодного двигателя;
• ускорительный насос;
• экономайзер.

Первые три работают только в первичной камере, а для системы экономайзера предусмотрен отдельный распылитель, который выводится в воздушный канал второй камеры карбюратора. Общее управление устройством осуществляется с помощью системы «всасывания» и педали акселератора.

Применяемость К126Г

Карбюратор с маркировкой «К126Г» был установлен и до сих пор обслуживается на автомобилях Газ-24 Волга и УАЗ, в основном с двигателями УМЗ-417. Автовладельцы УАЗ особенно любят эту модель за неприхотливость и способность работать даже с забитым топливом.

С небольшой доработкой (просверливание) К126Г устанавливается на двигатели ЮМЗ-421. Причем это может быть как УАЗ, так и Газель. Предшественником К126Г можно считать К151, а следующей моделью — К126ГМ.

Регулировка карбюратора К126Г — самая популярная проблема среди карбюраторов. Но сначала рассмотрим различные проблемы, которые могут возникнуть с K126G.

Возможные неисправности

Все неисправности описываемой системы либо видны визуально, либо их легко проверить.Одна из главных проблем — нестабильная работа двигателя на холостом ходу, либо ее нет совсем. Карбюратор К126Г, у которого регулировка расхода топлива в норме, без проблем позволяет двигателю работать на холостом ходу.

Второй момент, который показывает, что устройство неисправно и требует настройки, — это увеличение расхода топлива. Причин может быть несколько, поэтому регулировка и регулировка карбюратора не всегда помогает.

Решить проблему может плановая регулярная очистка всех составных элементов.Возможна и неполная чистка при не снятом с автомобиля карбюраторе, но это нежелательно. К126Г, как и любое механическое устройство, предпочитает хороший уход.

Регулировка карбюратора K126G

Необходимость регулировки карбюратора может возникнуть по разным причинам. Это может быть плановое обслуживание или устранение неисправностей. Причем простая регулировка по инструкции довольно проста. Обратной стороной является то, что это не всегда помогает в принятии решения. Опытные механики с большим опытом ремонта карбюраторов не берутся за работу без регулировки клапанов.

Для того, чтобы смеситель топливовоздушной смеси работал без перебоев и не регулировался постоянно, необходимо своевременное техническое обслуживание. Достаточно провести элементарный осмотр на герметичность и герметичность и хотя бы частично промыть карбюратор. Иногда возникает необходимость проверить уровень топлива в поплавковой камере, а также пропускную способность как топливных, так и воздушных жиклеров.

Если подходить к вопросу системно, то необходимо выделить следующие типы настроек карбюратора:

• холостой ход;
• уровень топлива в камере с поплавком;
• Клапан экономайзера.

Регулировка карбюратора К126Г на УАЗе чаще всего связана именно с настройкой холостого хода. Итак, рассмотрим последовательность действий по возвращению авто устойчивости на холостом ходу.

Инструкция по регулировке холостого хода K126G

Устойчивость двигателя контролируется двумя винтами. Один определяет количество топливовоздушной смеси, а второй — качество ее обогащения на К126Г. Регулировка карбюратора, инструкция которой приведена ниже, выполняется поэтапно:

1. На автомобиле с глушителем затяните винт обогащения смеси до упора, а затем открутите его на 2.5 ходов.
2. Запустите двигатель автомобиля и прогрейте его.
3. Первый винт, обеспечивающий точную и стабильную работу двигателя примерно при 600 об / мин.
4. Второй шнек (обогащение смеси) постепенно обедняют его состав, чтобы двигатель продолжал стабильно работать.
5. Первый винт увеличивает количество оборотов на 100, а второй уменьшает их на ту же величину.

Правильность регулировки проверяется увеличением скорости до 1500 и последующим закрытием дроссельной заслонки.Скорость не должна опускаться ниже допустимых значений.

Регулировка уровня топлива в поплавковой камере

Со временем может случиться так, что уровень бензина в камере с поплавком изменится. В норме он должен колебаться в пределах 18-20 мм от нижней поверхности разъема, что определяется через смотровое окошко карбюратора. Если визуально это не так, то необходимо произвести корректировку.

Изменение уровня топлива в камере К126Г осуществляется отгибанием язычка рычага поплавка.Делается это очень аккуратно, стараясь не повредить уплотнительную шайбу из специальной бензостойкой резины.

Разнообразие производителей

Среди производителей карбюратора К126Г было:

Сегодня наибольшую популярность получил Pekar. Пользователи отмечают в отзывах более стабильную работу, а также высокие динамические качества при экономном расходе топлива в районе 10 литров на 100 км. Стоит отметить, что регулировка карбюратора Pecar K126G осуществляется аналогично описанному выше.

Достоинства и недостатки К126Г

Карбюратор К126Г довольно популярен у владельцев УАЗов. Он ценится за ряд преимуществ, отсутствующих в более современных моделях:

• стабильная работа при наличии засора;
• неприхотливость к качеству топлива;
• достаточная экономия.

Карбюратор К126Г, регулировка качества смеси которого проводится регулярно, будет работать без проблем. Простота конструкции — гарантия надежности.В этом случае это будет согласованно, но при условии планового обслуживания.

K126G имеет один неприятный недостаток. В случае перегрева корпус устройства может деформироваться. Это происходит, когда резьбовые соединения карбюратора затягиваются с чрезмерным усилием.

Заключение

Опыт показывает, что регулировка карбюратора К126Г не такой уж и сложный вопрос. А своевременное обслуживание устройства значительно продлит срок его службы. Все это вкупе с неприхотливостью К126Г привлекает владельцев карбюраторных автомобилей.

การ ปรับ ค่า คาร์บูเรเตอร์ K-68 คาร์บูเรเตอร์ สำหรับ รถจักรยานยนต์

คาร์บูเรเตอร์ เป็น หนึ่ง ใน ระบบ ที่ รถจักรยานยนต์ จาก ความ ถูก ต้อง ของ ผล งาน ขึ้น อยู่ กับ ประสิทธิภาพ ของ รถ ตลอด ความ ทนทาน ของ การ นี้ ของ ระบบ ไดรเวอร์ จะ ต้อง ใส่ใจ กับ และ หลักการ กำหนด ของ อุปกรณ์

หาก มี K-68 ทำ ตาม ขั้น ตอน การ ปรับ ตนเอง เป็น เรื่อง ง่าย ใน กรณี จะ เริ่ม ขึ้น อย่าง ความเร็ว ที่ เครื่องยนต์ จะ เริ่ม ได้ รับ ส่วนผสม ของ น้ำมันเบนซิน สัดส่วน ที่ เหมาะสม

ลักษณะ ทั่วไป

คาร์บูเรเตอร์ К-68 «Пекар» ใน ความ ต้องการ สูง ใน หมู่ เจ้าของ รถจักรยานยนต์ ผลิต ใน ประเทศ ผลิต โรงงาน ส ปี เบิร์ก ระบบ เชื้อเพลิง ООО การ ผลิต มุ่ง เน้น ไป ที่ ธุรกิจ ใน ประเทศ ผู้ บริโภค หลัก ของ ผลิตภัณฑ์ ของ ВАЗ, ПАЗ, Газель, Волга ฯลฯ

ใน ชุด ของ คาร์บูเรเตอร์ «Бейкер» ป้อน อุปกรณ์ สำหรับ รถยนต์ และ รถจักรยานยนต์ นี่ คือ อุปกรณ์ รุ่น ใหม่ ความ แตก ต่าง อยู่ ใน การ ออกแบบ และ ลักษณะ การ ทำ ง า น ของ คาร์บูเรเตอร์ ที่ นำ เสนอ นอกจาก นี้ ใน หมู่ พวก เขา เป็น ที่ รู้จัก สำหรับ ประสิทธิภาพ เขา ดังนั้น ความ ต้องการ อุปกรณ์ ที่ นำ เสนอ ลด ลง เป็น เวลา ปี

การ แก้ไข ที่ ถูก 68 ต้อง คาร์บูเรเตอร์ K- ลด ระยะ ก๊าซ ได้ ถึง 20% ทำให้ ประสิทธิภาพ การ ทำงาน ของ ขึ้น อย่าง มาก คาร์บูเรเตอร์ ของ ชุด ที่ ตาม ความ คิดเห็น ของ ผู้เชี่ยวชาญ และ ผู้ บริโภค แตก ใน ด้าน สมรรถนะ การ ทำงาน ต้นทุน ที่ ยอมรับ ผลิตภัณฑ์ ที่ สามารถ แข่งขัน ได้ ดังนั้น วัน นี้ карбюраторы К-68 จึง เป็น ต้องการ อย่าง มาก

ประเภท ของ การ ตั้ง ค่า

เลือก คาร์บูเรเตอร์ บน «อู รา ล», «Днепр», ИЖ และ แบรนด์ อื่น ๆ ใน ประเทศ ผู้ ผลิต รถจักรยานยนต์ ส่วน ใหญ่ ชอบ รุ่น K-68 นอกจาก นี้ ผู้ ซื้อ พยายาม ที่ เดิม ที่ ทำ โดย โรงงาน ดัง ต้น

การ ทำงาน ที่ เหมาะสม ขึ้น อยู่ ประสิทธิภาพ ของ คาร์บูเรเตอร์ เครื่องยนต์ ภาย ใต้ แตก ต่าง กัน ดังนั้น ส่วนผสม เชื้อเพลิง จะ ต้อง ทน ต่อ สัดส่วน และ ความ ล้ม เหลว ของ ระบบ นี้ เกิด ใน ระบบ และ กลไก อื่น ดังนั้น ค น ขับ ต้อง ควบคุม สัดส่วน ของ ส่วนผสม ของ น้ำมัน และ อากาศ

เพื่อ ให้ กระบวนการ ถูก ต้อง คุณ สอบ การ ปรับ อุปกรณ์ ต่างๆ ให้ ถูก ต้อง ส่วน ใหญ่ ประกอบด้วย ระบบ ปริมาณ นอกจาก ความ สนใจ และ กลไก ใน การ รักษา ระดับ น้ำมัน เชื้อเพลิง ไดรเวอร์ การ ปรับ ค่า เดิน รอบ เดิน เบา

ระดับ น้ำมัน เชื้อเพลิง

การ ตั้ง ค่า คาร์บูเรเตอร์ K-68 อาจ เริ่ม ต้น ด้วย สอบ ระดับ น้ำมัน เชื้อเพลิง ค่ะ การ ตาม ขั้น ตอน นี้ คุณ ต้อง เตรียม เครื่องมือ ที่ จำเป็น ต้อง ถอด คาร์บูเรเตอร์ ออก จาก นั้น ฝา ครอบ ออก ซึ่ง จะ ปิด ห้อง ลอย

จำเป็น ต้อง พลิก กลับ คาร์บูเรเตอร์ ขณะ ขณะ นี้ จะ อยู่ ด้าน บน ระยะ ควร จาก ขอบ ด้าน บน ของ ลอย ไป ที่ ขอบ ของ ลำ ตัว นึกคิด จะ เป็น 26 ม ม.ค่า เบี่ยง เบน ที่ อนุญาต ใน ทั้ง สอง ทิศทาง ได้ 0.5 ม ม. หาก ตัว บ่ง ชี้ ไม่ เป็น ไป ตาม มาตรฐาน ของ ลอย เมื่อ ต้องการ ทำ เช่น นี้ ต้อง ง อ ลิ้น เล็กน้อย

ลอย ควร เป็น แบบ ขนาน หาก ไม่ใช่ กรณี นี้ ด้วย วงเล็บ

การ ปรับ แต่ง คาร์บูเรเตอร์ K-68 ยัง หมาย ถึง การ ประเมิน ของ เทียน ใน การ ทำ เช่น นี้ ขับ รถ ไป ทางหลวง อย่าง อย่าง น้อย 30 กิโลเมตร ใน ความเร็ว ควร เป็น ปานกลาง หรือ สูง หลังจาก นั้น ศึกษา เทียน หาก การ สะสม ของ คาร์บอน ขึ้น มา แสดง ว่า มี ปริมาณ ไม่ เชื้อเพลิง เป็น ส่วนผสม ที่ อุดม ไป ด้วย

มัน เกิด ขึ้น ที่ ฉนวน เป็น สี สมบูรณ์ นี่ แสดง ถึง ส่วนผสม ของ เชื้อเพลิง ที่ สี ปกติ ของ แดง ไป จนถึง สี ทราย ถ้า เป็น เช่น คาร์บูเรเตอร์ เดี่ยว ไม่ จำเป็น ต้อง กำหนด ค่า

ขึ้น อยู่ คน ขับ ตัดสินใจ ใน การ ดำเนิน การ บาง ครั้ง คุณ จำเป็น ต้อง ปรับ ครั้ง คุณ อาจ คาร์บูเรเตอร์ กรณี นี้ อุปกรณ์ จะ ถอด ชิ้น ส่วน ถอด และ ล้าง ออก

วาล์ว ปิด — ปิด

การ ตรวจ สอบ คาร์บูเรเตอร์ K-68 ต้อง ให้ ความ สนใจ กับ วาล์ว ปิด — มัน เรียก ว่า เข็ม หาก วาล์ว รั่ว ไหล ระดับ ส่วนผสม อาจ เพิ่ม ขึ้น จึง กลาย เป็น ด้วย

วาล์ว คาร์บูเรเตอร์ K-68 อาจ มี กรวย ยาง หรือ แหวน ที่ ออกแบบ ต้องการ ตรวจ สอบ สถานะ รายการ นี้ ต้อง นำ ฝา ครอบ ออก ที่ ด้าน มัน ถูก แนบ ไป ร่างกาย ด้วย สอง болты เมื่อ ถอด สลัก ให้ แน่ใจ ว่าไม่ได้ ทำให้ เกิด กับ ปะ เก็ น

จาก นั้น ลบ ลอย เมื่อ ต้องการ บีบ ก้าน ของ เขา ออก จาก ร่อง เข็ม อาจ หลุด ออก ดังนั้น ต้อง ตรวจ สอบ เพื่อ ไม่ ให้ สูญ สำคัญ เช่น นี้ ถ้า แหวน ยาง หรือ กรวย เปลี่ยน ใหม่ เข็ม ควร เลื่อน ผ่าน อาน สะดุด

การ เชื้อเพลิง ใน «Урал»

การ ปรับ คาร์บูเรเตอร์ ของ รถจักรยานยนต์ «อู รา ล» มี ทักษะ บาง อย่าง ที่ สามารถ ไม่ ต้อง ลบ บล็อก เอง เนื่องจาก ลักษณะ ของ การ ติด ตั้ง ยาก ที่ จะ รื้อ ใน รถจักรยานยนต์ นี้ ตั้ง บน หัว ที่ มุม ทั้ง แนว นอน และ แนว ตั้ง

ใน การ ปรับ แต่ง คุณ จะ ต้อง ใช้ ลอย เดียวกัน รถจักรยานยนต์ ต้อง ติด ตั้ง อยู่ ขา бензокран ต ้ อง รอ สัก ครู่ คาร์บูเรเตอร์ เติม น้ำมัน จาก ก็ Бензокан ท่อ ถูก ตัด การ เชื่อม ต่อ จาก คาร์บูเรเตอร์

จำเป็น ต้อง ใช้ ฝา ปิด ด้าน ล่าง ด้วย ด้วย ถอด ใน ลอย ลอย อะไหล่ ที่ กำบัง เชื้อเพลิง ควร อยู่ ภาย ใต้ ขอบ มุม ล่าง ของ ฝา ครอบ ไม่ ปฏิบัติ ตาม นี้ คุณ จะ ต้อง

การ ปรับ На холостом ходу

การ ปรับ คาร์บูเรเตอร์ ของ รถจักรยานยนต์ «อู รา ล», «Днепр» และ ก่อน ดำเนิน การ ที่ ไม่ ได้ ใช้ งาน ใน การ ทำ เช่น นี้ อุ่นเครื่อง เครื่องยนต์ การ เดิน เบา อีก ครั้ง จำเป็น ต้อง สร้าง การ เลี้ยว ที่ มั่นคง เมื่อ เช่น นี้ หมุน ส กรู นอน ด้วย ไขควง

ปรับ เพิ่มเติม นอกจาก นี้ ยัง ต้อง ใช้ ไขควง ขนาด ที่ เหมาะสม จำเป็น ต้องหา แนว ตั้ง เมื่อ ตั้ง ค่า มัน เป็น ที่ จะ จับ ช่วง ของ การ เพิ่ม การ ปฏิวัติ เป็น ระดับ สูงสุด การ กระทำ จนกว่า เครื่องยนต์ จะ ไม่ งาน

คุณ สามารถ ตรวจ สอบ การ ตั้ง ค่า ปิด ได้ และ การ เปิด ปีก ผีเสื้อ คุณ ให้ ก๊าซ ที่ รุนแรง หาก การ ต้อง มอเตอร์ จะ หยุด ทำงาน ซึ่ง ห ม า ย ความ ว่า คุณ ต้อง ขัน ส กรู ให้ แน่น เมื่อ ลด ความ สั่น สะเทือน ปิด ลง อย่าง มอเตอร์ จะ หยุด ทำงาน เนื่องจาก ส่วนผสม ของ เชื้อเพลิง เกินไป ส กรู ต้อง เปิด เล็กน้อย

ระบบ การ ให้ 9000 หลัก

การ ตั้ง ค่า นี้ มี เสถียรภาพ การ ทำงาน ของ ความเร็ว ปานกลาง พวก เขา มัก ด้วย การ ปรับ คาร์บูเรเตอร์ ด้วย ตัด ขวาง ที่ ถูก ต้อง ของ หัว ฉีด มี เพียง ทำงาน กับ ลูกบิด คันเร่ง ตลอด เวลา

ต้อง พิจารณา ถึง หลักการ ของ การ กำหนด ค่า บำรุง รักษา คาร์บูเรเตอร์ K-68 เจ้าของ รถจักรยานยนต์ สามารถ ตั้ง ตัว ถูก ต้อง ของ กระบวนการ นี้ ขึ้น อยู่ กับ ปริมาณ เชื้อเพลิง รวม ถึง การ ทำงาน ของ ระบบ ยาน พาหนะ หลัก

Justering av forgasseren К-68.Forgasser for motorsykler

Forgasseren er et av de viktigste systemene.motorsykkel. Fra riktigheten av arbeidet avhenger av ytelsen til selve kjøretøyet, samt holdbarheten av operasjonen. Derfor, når du velger dette element i systemet, bruker drivere oppmerksomheten til enheten og prinsippene for konfigurasjonen.

Hvis tilgjengelig på motorsykkel forgasser K-68 utfør justeringsprosedyren selver lett. Я детте тилфеллет стартер мотора раскт, ог тилфеллет виль выре стабилен.Motoren vil begynne å motta en blanding av bensin med luft i riktig proporsjon.

Generelle egenskaper

Forgasser K-68 «Pekar» i høy etterspørsel blant eieremotorsykler innenlands produksjon. Det presenterte utstyret produserer en plante в Санкт-Петербурге ООО «Топливные системы». Produksjonen var fokusert på innenlandske ingeniørvirksomheter. Вы можете купить товар на автомобилях ВАЗ, ПАЗ, Газель, Волга и т. Д.

Серийный товар от компании «Бейкер», а также усиление кузова для автомобилей и двигателей.Dette er et nytt generasjons utstyr. Создавайте дизайн и создавайте функциональные возможности для презентаций для людей с ограниченными возможностями. Også blant bilister er de kjent for Effektiviteten. Derfor har etterspørselen etter presenterte enheter ikke gått ned i mange år.

Корректировка газового агрегата K-68 с уменьшенным расходом газа на 20%. Dette forbedrer motorens ytelse betydelig. Forgasser av den presenterte serien, i henhold til vurderinger fra experter og brukere, adskiller seg i høye operasjonelle kvaliteter.Godtagbar pris gjør de presenterte produktene konkurransedyktige. Derfor er forgasserne K-68 i dag i stor etterspørsel.

Typer innstillinger

Velge forgasseren på «Урал», «Днепр», IL и Андре Меркер innenlandsmotorsykkelfabrikanter, Foretrekker de fleste brukere K-68 modellen. Посмотрите, как сделать это предложение, чтобы получить оригинал, чтобы получить какой-либо продукт на духовке.

Riktig drift avhenger av forgasningsoperasjonenmotor под forskjellige forhold. Derfor, når tilberedning er drivstoffblandingen nødvendig для motstå en viss andel luft og bensin.Ничего подобного нет в системе, противоположной андрею, системе и механизму. Derfor må føreren kontrollere forholdet mellom blandingen av drivstoff og luft.

Для получения дополнительной информации о правильной настройке и правильной настройке. Disse inkluderer primært hoveddoseringssystemet. Krever også oppmerksomhet når du Betjener startanordningen og mekanismen for å opprettholde et visst nivå av drivstoff. Føreren utfører i tillegg justering av tomgang.

Drivstoffnivå

Innstilling av forgasseren K-68 kan begynne med å sjekke drivstoffnivået iflytflate.Для å utføre denne prosedyren må du utarbeide det nødvendige verktøyet. Med den må du demontere forgasseren. Deretter fjern dekselet, som lukker flytekammeret.

Forgasseren må vendes. Flyter vil nå være på toppen. Eieren av motorsykkelen skal måle avstanden fra flottens øvre kant til kanten av kroppen. Ideelt set blir det 26 мм. Avvik Tillatt i Beginge Retninger med 0,5 мм. Hvis indikatoren ikke oppfyller standarden, er det nødvendig å justere plasseringen av flåtene. For dette må tungen bli bøyd litt.

Flyter bør også være parallelle. Hvis dette ikke er tilfelle, er de brettet med en brakett.

Inspeksjon av stearinlys

Justering av karburator K-68 innebrer også en vurdering av externtslags lys. Для å gjøre dette må du kjøre minst 30 км от Motorveien. I dette tilfellet bør hastigheten være middels eller høy. Etter det kan du cabinre Lysene. Hvis det dannes karbonforekomster, betyr dette и det ikke er nok luft i drivstoffet. Детер эн рик уговаривает.

Det skjer at изолятор эр хэлт хвит.Dette indikerer en dårlig drivstoffblanding. Lysets normale farge varierer fra rød-oransje til sandfarge. Hvis ja, da enkeltkammerkarburator ingen grunn til å konfigurere.

Basert på resultateneobservasjoner, føreren bestemmer seg for videre tiltak. Noen ganger trenger du bare å justeringer, men noen ganger må du kanskje rengjøre forgasseren. Я обнаруживаю, что делает демонтер, демонтер и сосуд.

Avstengningsventil

Inspeksjon forgasser K-68 krever å være oppmerksom på avstengningsventilen.Det kalles også en nål. Hvis ventilen lekker, kan bensinivåene øke i blandingen. Så det viser seg en rik blanding.

Forgasningsnålventilen K-68 kan hadens design gummikegle eller ring. Для å sjekke statusen til dette elementet, må du fjerne dekselet nederst. Den er festet til kroppen med to bolter. Når du fjerner festene, må du sørge for at de ikke ødelegger pakningen.

Deretter fjern flyten. Для å gjøre dette нажмите forsiktig stangen ut av sporene. Nålen kan falle ut. Derfor er det nødvendig å overvåke det для того, чтобы сказать å miste et så viktig element ved et uhell.Hvis gummiringen eller keglen er slitt, må de byttes ut. Nålen bør også bevege seg gjennom salen uten å krasje.

Оценка проезда на «Урале»

Оценка скорости движения транспорта «Урал» с участием фердигетера кан дет йорс утенфьернер блоккен сельв. På grunn av installasjonens natur kan det være noen problem med demontering. Forgasseren i denne motorsykkelen er Plassert på sylinderhodene i en vinkel både til Det Horisontale og vertikale planet.

Для å gjøre justeringen trenger duflyte fra samme enhet.Motorsykkel må monteres på stativet. Neste åpner bensokranen. Trenger å vente litt tid. Forgassere fyller med drivstoff. Deretter er bensokranen stengt. Slangen er koblet fra forgaseren.

Bunndekselet fylt med bensin er nødvendigta av. Я det faller den ekstra flåten. Dekselet skal lutes mot kroppen slik at deres fly blir som fortsettelse av hverandre. Drivstoffnivået skal ligge под kanten av nedre hjørnet av dekselet. Hvis dette ikke overholdes, må du bøye tungen.

Регулировка холостого хода

Регулировка холостого хода «Урал», «Днепр» и андре биллер førstutført ved tomgang.Для å gjøre dette må du varme opp motoren. Посмотрите, как работает стабильный свингер. Для å gjøre dette, drei den horisontale skruen, som roteres med en skrutrekker.

Видеозаписи скруен на квалитет. Dette krever også en skreddersøper av passende størrelse. Det er nødvendig å finne den vertikale skruen. Ved innstilling er det nødvendig å få øyeblikket til øke antall omdreininger til maksimumsnivået. En slik handle blir gjentatt til motoren er stabil ved tomgang.

Du kan sjekke innstillingene kan lukkesog åpningen av gasspjeldet. Hvis du gir en sterk gass, hvis innstillingen er feil, vil motoren stanse. Dette betyr at du må stramme skruen (от слова å berike blandingen). Når spjeldet lukkes plutselig, står motoren på grunn av for sterk drivstoffblanding. Skrue trenger litt sving ut.

Hoveddoseringssystem

Justering av karburator K-68 krever også justering av doseringennål and posisjon. Det er nødvendig å kjøre en motorsykkel i noen avstand.På den direkte delen av ruten må du vurdere hvordan kjøretøyet reagerer på gasspjeldet. Hvis svak, løftes nålen opp en hakk. Hvis etter turen lysene er med sot, senkes det.

Denne innstillingen vil sikre stabilitetmotordrift ved middels hastighet.
