Карданы КАМАЗ, каталог карданных валов на камазовские грузовики
- Карданы КАМАЗ
Производство и продажа карданных валов для автомобилей КАМАЗ в городе Набережные Челны.
Мы изготавливаем полную номенклатуру карданов КАМАЗ на весь модельный ряд грузовых автомобилей.
Наиболее востребованы валы карданные на КАМАЗ-6520, карданные валы 5320 и КАМАЗ 65115, валы для КАМАЗ-4308 и карданы КАМАЗ 43118. В данном разделе представлены производимые нами валы и их модификации с указанием стоимости изготовления.
Цены на карданные валы КАМАЗ
Цены актуальны на 08.03.23
4310-2202015-20
Восстановленный: 7 500 Руб
8 500 Руб
Подробнее
4325-2201011-01
16 000 Руб
Подробнее
4326-2201011-10
24 000 Руб
Подробнее
5320-2201011-02
Восстановленный: 5 500 Руб
8 500 Руб
межосевой
Подробнее
5320-2205011-41
Восстановленный: 7 500 Руб
17 000 Руб
Подробнее
5360Г-2201006-56
52 000 Руб
Подробнее
5360Г-2201011-36
35 000 Руб
Подробнее
5410-2205011-04
Восстановленный: 7 500 Руб
16 000 Руб
Подробнее
54112-2205011-02
Восстановленный: 11 000 Руб
19 000 Руб
Подробнее
5425-2201011-02
Восстановленный: 11 000 Руб
22 000 Руб
Подробнее
5460Г-2201011-01
35 000 Руб
Подробнее
5460Г-2201011-05
35 000 Руб
Подробнее
5470Г-2201011-01
35 000 Руб
Подробнее
55111-2205011
19 000 Руб
Подробнее
55111-2205011-96
Восстановленный: 11 000 Руб
19 000 Руб
Усиленный
Подробнее
5511-2205011-04
Восстановленный: 7 500 Руб
16 000 Руб
Подробнее
6350Г-2201006-16
63 000 Руб
Подробнее
6350Г-2205011-16
35 000 Руб
Подробнее
6350Г-2205011-26
35 000 Руб
Подробнее
6460Г-2201011-11
23 000 Руб
Подробнее
6460Г-2205011-01
35 000 Руб
Подробнее
6460Г-2205011-41
35 000 Руб
Подробнее
6520Г-2201011-11
25 000 Руб
Подробнее
6520Г-2205011-10
35 000 Руб
Подробнее
6520Г-2205011-14
35 000 Руб
Подробнее
6520Г-2205011-15
35 000 Руб
Подробнее
6520Г-2205011-18
35 000 Руб
Подробнее
6520Г-2205011-19
35 000 Руб
Подробнее
6520Г-2205011-21
35 000 Руб
Подробнее
6520Г-2205011-32
35 000 Руб
Подробнее
6540Г-2205011-60
35 000 Руб
Подробнее
6560Г-2201011-01
23 000 Руб
Подробнее
6560Г-2205011-10
35 000 Руб
Подробнее
53254-2201011-10
25 000 Руб
Подробнее
4308-2201006-74
55 000 Руб
Подробнее
43118-2202011
29 700 Руб
Карданный вал
Подробнее
43118-2202011-10
33 000 Руб
Основной кардан
Подробнее
43118-2202011-31
22 000 Руб
Основной кардан
Подробнее
4326-2205011-10
23 000 Руб
Подробнее
53229-2202011-30
35 000 Руб
Подробнее
53229-2205011-21
22 000 Руб
Подробнее
53229-2205011-30
22 000 Руб
Подробнее
5360-2201011-20
35 000 Руб
Подробнее
53605-2201011-15
22 000 Руб
Подробнее
6460-2201011-11
22 000 Руб
Подробнее
35 000 Руб
Подробнее
65111-2202011-30
45 000 Руб
коротыш
Подробнее
65111 коротыш
45 000 Руб
Карданный вал
Подробнее
65115-2205011-43
22 000 Руб
Подробнее
65115-2205011-80
22 000 Руб
Подробнее
65117-2205011-10
22 000 Руб
Подробнее
6520-2201011
25 000 Руб
Карданный вал
Подробнее
6520-2205011-01
35 000 РубПодробнее
6520-2205011-08
35 000 Руб
Подробнее
6520-2205011-10
35 000 Руб
Подробнее
6520-2205011-14
35 000 Руб
Подробнее
6520-2205011-15
35 000 Руб
Подробнее
6520-2205011-18
35 000 Руб
Подробнее
6520-2205011-19
35 000 Руб
Подробнее
6520-2205011-21
35 000 Руб
Подробнее
6520-2205011-32
Подробнее
6520-2205011
35 000 Руб
Подробнее
65201-2202011
35 000 Руб
Подробнее
65224-2203011-20
22 000 Руб
Подробнее
6540-2205011-50
22 000 Руб
Подробнее
6560-2201011-01
22 000 Руб
Подробнее
53229-2201006-30
50 000 Руб
Подробнее
65117-2201006-20
50 000 Руб
Карданная передача
Подробнее
65117-2201006-30
50 000 Руб
Карданная передача
Подробнее
65117-2201006-40
50 000 Руб
Карданная передача
Подробнее
53213-2205011-02
Восстановленный: 11 000 Руб
22 000 Руб
Подробнее

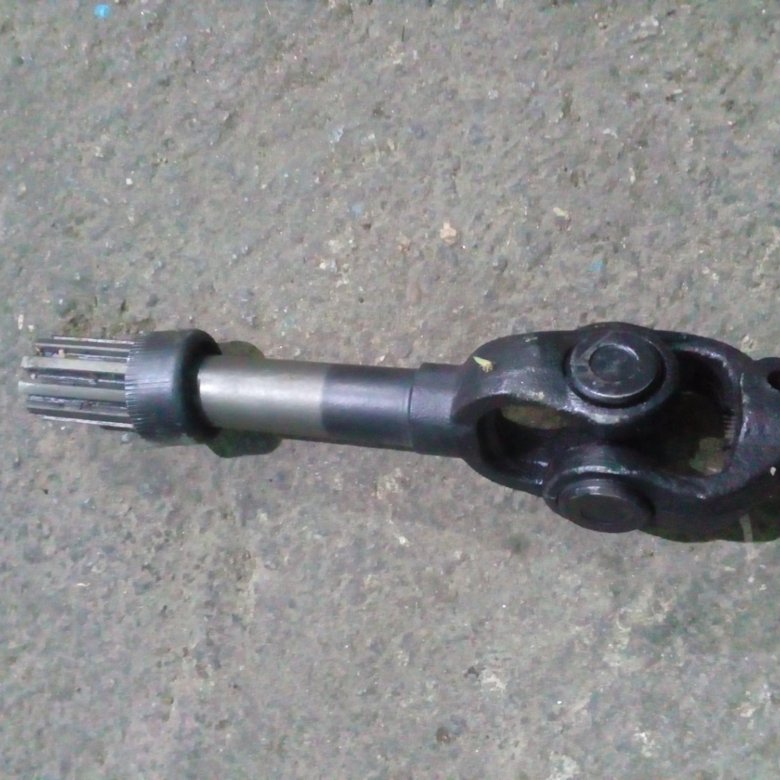

4310-3422010
3 600 Руб
Рулевой карданный вал
Подробнее
5320-3422010
3 600 Руб
Рулевой карданный вал
Подробнее
43253-2201006
50 000 Руб
Подробнее
43253-2201011-10
22 000 Руб
Подробнее
43253-2202011-10
30 000 Руб
Подробнее
43255-2201011-30
22 000 Руб
Подробнее
5460-2201011-01
35 000 Руб
Подробнее
5460-2201011-05
35 000 Руб
Подробнее
5470-2201011-01
35 000 Руб
Подробнее
63501-2203011-10
19 000 Руб
Подробнее
6350-2203011-10
19 000 Руб
Подробнее
6350-2204011-10
25 000 Руб
Подробнее
7687 4006 00 000
25 000 Руб
Подробнее
9687550300502/0008
35 000 Руб
Подробнее
0687470200502/0009
35 000 Руб
Подробнее
06874002005160700
25 000 Руб
Подробнее
06875502005020860
35 000 Руб
Подробнее
RS.
93640.04.02
35 000 Руб
межосевой 6520
Подробнее
RS 93645.04.02
25 000 Руб
основной
Подробнее
SC 93660.01.02
45 000 Руб
Подробнее
SC 9687550300506
35 000 Руб
Подробнее
SC 9687650300517/0004
35 000 Руб
Подробнее
5297-2201011-20
25 000 Руб
Подробнее
4308-2201011-20
19 000 Руб
Задний кардан 4308
Подробнее
63501-2206011-10
22 000 Руб
Подробнее
6460-2205011-01
35 000 Руб
Подробнее
6540-2205011-30
22 000 Руб
Подробнее
4308-2202011-72
35 000 Руб
Промежуточный кардан
Подробнее
Подсказка
Если вы не знаете какой именно кардан вам нужен, наши специалисты помогут вам подобрать подходящий карданный вал.
Звоните по бесплатному номеру клиентской поддержки или закажите обратный звонок.
Для максимально точного подбора кардана вам желательно определить стыковочные размеры фланцев и минимальную длину вала (от края фланца до края другого фланца в сжатом положении).
Остались вопросы?
Звоните 8 800 600-91-01
«Качество – это когда возвращается клиент, а не товар!»
Карданные валы КамАЗ — ЗапКам.Запчасти
Карданные валы КамАЗ — ЗапКам.Запчасти- Карданные валы
- Валы карданные TIRSAN на КАМАЗ
карданная передача 4×2 карданная передача 6×4 , 8×4
—>
| • Многие модели в наличии. |
| • ДЕШЕВЛЕ до 40% при изготовлении под заказ! |
• Заводские условия. Качественные запчасти. Гарантия |
Мы продаем полную номенклатуру карданных валов на весь модельный ряд КамАЗ.
Каталог
… … Загрузка данных … …
Применяемость карданных валов
| Модель | Коробка передач | Двигатель | PK | Вал привода | Вал привода | |||
|---|---|---|---|---|---|---|---|---|
| Основной | ПМ | Промежуточный | СМ | ЗМ | ||||
| 6540 | 152 | 740.30-260 | 6540-2202011-30 6540-2202011-50 | 6540-2205011-50 | 53205-2201011-10 | |||
| ZF9S109 | — | — | 53205-2201011-20 | |||||
53205. 53229 | 152 | 740.11-240. | 53205-2205011-10 | 53205-2201011-10 | ||||
| 54105, 54115 | 54105-2205011-10 | |||||||
| 53215, 53229 | 53215-2205011-10 | |||||||
| 55111 | 142 | 55111-2205011 | ||||||
| 55105 | 152 | 55105-2205011 | ||||||
| 65115 | 161 | 740. 30-260 | 54105-2205011-10 | |||||
| 65117 | 53215-2205011-10 | |||||||
| 53205 | 142 | 740.31-240 | 53205-2205011-20 | |||||
| 53216 | 53216-2205011 | |||||||
| 65115 | 152 | 740.13-260 | 65115-2205011-20 | |||||
| 65115 | ZF9S109 | 740. 30-260 | 43114-2205011 | |||||
| 65115 | 53254-2201011-10 | |||||||
| 65115 | 4326-2201011-10 | |||||||
| 65115 | ZF9S109 | Cummins ISC | 5297-2201011-20 | |||||
| 65116 | 740.30-260 | 65116-2205011 | ||||||
| 6540 | 152 | 740. 13-260 | 4Э6540-2205011-10 | 53205-201011-10 | ||||
| 6540 | 161 | 740.30-260 | 53216-2205011 | |||||
| 6540 | ZF9S109 | — | Э53205-2201011-20 | |||||
| 6460 | ZF16S151 | 740.35-400 | 6460-2205011 | 6460-2201011-10 | ||||
| 6520 | 161 | 740. 51-320 | 6520-2205011 | 6520-2201011-10 | ||||
| 6520 | ZF16S15 | 6520-2205011-10 | ||||||
| 4308 | 141 | Cummins В5.9 | 4308-2202011-70 | 4308-2201011-70 | ||||
| 4308 | ZF6S850 | 4308-2202011-20 | 4308-2201011-20 | |||||
| 4308-2202011-30 | ||||||||
| 4308 | EATON | 4308-220201 МО | 4308-2201011-70 | |||||
| 4308 | 141 | 4308-2201011-50 | ||||||
| 4308 | Cummins B3. 9 | 4308-2202011-60 | 4308-2201011-60 | |||||
| 43085 | ZF16S109 | Cummins ISBe | 43085-2202011 | 43085-2201011 | ||||
| 43085-2202011-10 | ||||||||
| 43253 | 152 | 740.11-240 | 43253-2202011 | 43253-2201011 | ||||
| 43253 | 152 | 43253-2201011-10 | ||||||
| 43255 | 141 | 43255-2201011 | ||||||
| 43255 | Cummins | |||||||
| 43505 | 141 | 740. 11-240 | 43505-2201011-10 | |||||
| 43253 | 142 | 43253-2202011-20 | 43253-2201011-20 | |||||
| 43253 | 152 | 53229-2202011-30 | 53229-2205011-21 | |||||
| 43254 | 43254-2201011 | |||||||
| 5360 | ZF9S109 | 740. 30-260 | 5360-2202011-10 | 5360-2201011-13 | ||||
| 5360 | 152 | 5360-2202011-13 | ||||||
| 53605 | 152 | 740.31-240 | 53605-2202011-15 | 53605-2201011-15 | ||||
| 53605 | 154 | 740.30-260 | 53605-2201011 | |||||
| 5460 | ZF16S151 | 740. 50-360 | 5460-2201011 | |||||
| 5460 | ZF9S109 | 740.13-260 | 5460-2201011-10 | |||||
| 5460 | 152 | 5460-2201011-13 | ||||||
| 6350 | ZF16S151 | 740.50-360 | 65111 | 6350-2203011-10 | 5Э6350-2205011 | 53205-2201011-10 | ||
| 6540-2205011-50 | ||||||||
| 6350 | 161 | 740. 50-360 | 65111 | 6350-2201006-10 | 6350-2203011-10 | 6350-2205011-10 | 53205-2201011-10 | |
| 6350-2206011 | ||||||||
| 6350 | 161 | 6350-2201006-10 | 6350 2203011-10 | 6350-2205011-20 | ||||
| 6350-2206011 | ||||||||
| 63501 | ЯМЗ-239 | 6350-2201006-30 | 6350 2203011-10 | 6350-2205011-10 | ||||
| 6350-2206011 | ||||||||
| 63501 | ZF16S151 | 740. 50-360 | 65111 | — | 6350-2203011-10 | 43114-2205011 | 53205-2201011-10 | |
| 63501-2206011 | ||||||||
| 63501 | ZF16S151 | ZF STEYR 1600 | — | 6350-2203011-10 | 63501-2205011-10 | |||
| 63501-2206011-10 | ||||||||
| 63501 | 6350-2203011-10 | 63501-2205011-20 | ||||||
| 63501-2206011-10 | ||||||||
| 63501 | ZF16S151 | ZF STEYR 1600 | _ | 6350-2203011-10 | — | |||
| 63501-2206011-10 | ||||||||
| 63501 | ZF16S151 | — | 6350-2203011-10 | — | ||||
| 63501-2206011-10 | ||||||||
| 63501 | ZF16S151 | 65111 | — | 6350-2203011-10 | 53215-2205011-10 | |||
| 43114-2205011 | ||||||||
| 6560 | ZF 6НР602 | 740. 35-400 | ZF STEYR 2000 | — | 43118-2205011 | — | ||
| 6522 | ZF16S151 | 740.51-320 | ZF STEYR 1600 | — | 43253-2201011-10 | — | ||
| 6522 | ZF8S1350 | — | ||||||
| 6522 | 161 | — | ||||||
| 6522 | ZF8S1350 | — | — | |||||
| 65222 | ZF16S151 | 740.51-320 | ZF STEYR 1600 | — | 53215-2205011-10 | 65222-2205011 | ||
| 43114 | 142 | 740. 31-240, 740.11-240 | 43114 | 43114-2202011 | 43114-2203011 | 43114-2205011 | 53205-2201011-10 | |
| 43118 | 152 | 43114-2202011 | 43118-2203011-30 | 54105-2205011-20 | ||||
| 43118 | 142 | 43118-2202011-10 | ||||||
| 53228 | 152 | 43114-2202011 | 53228-2205011-20 | |||||
| 43118 | 142 | 43118-2202011-10 | ||||||
| 43118 | 43118-2205011 | |||||||
| 43118 | 152 | 43114-2202011 | ||||||
| 43114 | 142 | 740. 13-260, 740.30-260 | 65111 | 43118-2202011-31 | 5350-2203011-10 | 43114-2205011 | ||
| 53228 | 152 | 43118-2202011-31 | 43118-2203011-31 | 53228-2205011-20 | ||||
| 43118 | 144 | 43118-2202011-10 | 54105-2205011-10 | |||||
| 43118 | 53228-2205011-20 | |||||||
| 43118 | 43118-2205011 | |||||||
| 43118 | 154 | 4B118-2202011-31 | ||||||
| 43118 | 740.30-260 | 65111 | 54105-2205011-10 | |||||
| 43118 | 152 | 740. 13-260 | 43114 | 43114-2202011 | 43118-2203011-30 | 4355-2205011-10 | ||
| 43118 | 65111 | 43118-2202011-31 | 43118-2203011-31 | |||||
| 43118 | ZF9S109 | 740.30-260 | 43118-2202011-80 | 43118-2203011-30 | 54105-2205011-10 | |||
| 4355 | 154 | 74030-260 | 4355-2202011 | 43118-2205011 | ||||
| 4355 | 4355-2205011-10 | |||||||
| 4355 | 144 | 63501-2205011-20 | 43118-2205011 | |||||
| 4355 | 4355-2205011-10 | |||||||
| 5350, 65111 | 152 | 740. 30-260 | 65111 | 65111-2202011-30 | 5350-2203011-10 | 43114-2205011 | 53205-2201011-10 | |
| 65111 | 161 | 740.13-260 | 43114 | 65111-2202011-10 | 43114-2203011 | |||
| 65111 | 152 | 65111-2202011-20 | ||||||
| 65111 | ZF9S109 | 740.30-260 | 65111 | 65111-2202011-30 | 65111-2203011-30 | |||
| 4326 | 142 | 740.11-240 | 43114 | 43114-2202011 | 43114-2203011 | 4326-2201011-10 | ||
| 4326 | 152 | 740. 31-240 | 65111-2202011-20 | |||||
| 4350 | 152 | 740.31-240 | 65111 | 65111-2202011-30 | 5350-2203011-10 | |||
| 43501 | 154 | 65111-2202011-30 | 5350-2203011-10 | 53228-2205011-20 | ||||
| 43501 | 142 | 740.11-240 | 43114 | 43114-2202011 | 43114-2203011 | |||
| 43501 | 65111 | 43118-2202011-31 | 5350-2203011-10 | |||||
| 53229 | 152 | 740. 13-260 | 53229-2202011-30 | 53229-2205011-30 | 53205-2201011-10 | |||
| 6540 | 740.30-260 | 6540-2202011-30 | 6540-2205011-30 | |||||
| 6540 | 161 | 6540-2202011-40 | 53215-2205011-10 | |||||
| 65117 | 65117-2202011-10 | 65117-2205011-10 | ||||||
| 65117 | ZF9S109 | 65117-2202011-20 | 65117-2205011-10 | |||||
| 65117 | 154 | 53229-2202011-30 | ||||||
| 65115 | ZF9S109 | 65117-2202011-20 | 53229-2205011-30 | |||||
Почему стоит купить у нас
| Мы даем понятную гарантию качества запчастей от надежных производителей | |
| Большой выбор, конкурентные цены, система скидок | |
| Оперативная доставка по России |
Сделать заказ
Звоните по телефону, указанному в шапке сайта. Потребуется информация: модель авто, год выпуска, модель агрегата, класс Евро. | |
| Реквизиты можно прислать по кнопке «Запросить предложение» или на электронную почту [email protected]. | |
| Продажа оформляется подписанием договора купли-продажи. Вносится предоплата. | |
| Доставка осуществляется транспортными перевозчиками. На пункте доставки Вы сможете осмотреть и проверить товар | |
| |
Конструктивные особенности карданной передачи автомобилей КамАЗ
Карданная передача автомобилей КамАЗ 6×4 состоит из 2 карданов среднего и заднего мостов, шарнирных соединений на игольчатых
подшипниках и телескопических шлицевых соединений.
Шарнирное соединение состоит из неподвижного на фланце и скользящего на шлицах вала кардана вилок,
установленных в ушках вилок игольчатых подшипников и крестовины.
Трубы карданных валов изготавливаются из стали 15, твердость НВ 80—100, а вилки—из стали 35, НВ 170—235.
На автомобилях КамАЗ 6×6 дополнительно установлен третий карданный вал для привода переднего моста от раздаточной коробки.
Устройство карданной передачи:
| Центральный вал | Полая труба из крепкого металлического сплава. |
| Крестовины и наконечники | Устройство в виде креста, которое контролирует углы переменного наклона, которые должны быть в диапазоне от 0 до 20 градусов |
| Вилка | Соединение между основным и промежуточным валом, которое должно компенсировать колебания по высоте межу валами, н-р при езде по неровностям. |
| Промежуточный подшипник | Поддерживает основной вал, при этом позволяет ему вращаться в необходимом направлении. В зависимости от т |
Камаз создаст совместное предприятие с турецкой фирмой по производству карданных валов в России — Бизнес и экономика
Западные страны согласны отключить российские банки от SWIFT
Еврокомиссия согласилась ввести новые «жесткие финансовые санкции» против России
Подробнее
Пекин заявил, что Россия не нуждается в военной поддержке Китая в операции на Украине
Китайский дипломат отметил, что позиция Пекина по этому вопросу отличается от взглядов американское руководство
Подробнее
Лукашенко заявил, что Путин обещает расценить нападение на Беларусь как нападение на Россию
Белорусский лидер указал, что НАТО быстро наращивает силы на границе с Беларусью в Польше и в странах Балтии
Подробнее
Сдавшиеся украинские войска подтверждают планы Киева массированного наступления на Донбасс — ДНР
Российская спецоперация была очень своевременной, отметил заместитель начальника Народной милиции ДНР Эдуард Басурин
Подробнее
ФСБ предотвратила теракт в Калужской области России
Спланирована по заказу террористической организации «Исламское государство»
Подробнее
Россия взяла под контроль Запорожскую АЭС, сообщает Минобороны
Рабочие электростанция продолжает обслуживать объекты
Подробнее
Обзор прессы: Путин начинает операцию по денацификации Украины и ее экономические последствия
Главные новости российской прессы в пятницу, 25 февраля
Подробнее
Санкционная политика Запада ведет к «третьей мировой войне» — Лукашенко
Он подчеркнул, что белорусские высокотехнологичные предприятия могут помочь России получить заменители западных и азиатских микросхем
Подробнее
Украинские войска используют системы «Град» обстрелять населенный пункт в ЛНР
Выпущено 20 ракет
Подробнее
У России еще есть друзья в мире — российский дипломат
Мария Захарова в интервью программе «Вечер» с Владимиром Соловьевым на канале Россия-1
Подробнее
Украина предложила Гомель в качестве площадки для переговоров с Россией, заявил Кремль
Россия не будет приостанавливать военную операцию в Украине на время переговоров с украинской стороной, заявил пресс-секретарь Кремля Дмитрий Песков
Подробнее
Рассказывает Лавров Чавушоглу Москва готова к урегулированию украинского кризиса — МИД
Министр иностранных дел России информирует высокопоставленного турецкого дипломата об операции России в Донбассе
Подробнее
Байден говорит, что альтернативой санкциям против России будет Третья мировая война
«Россия заплатит серьезную цену за эту краткосрочную и долгосрочную перспективу, особенно долгосрочную», — подчеркнул лидер США
Подробнее
Россия, Украина должны разработать дорожную карту и прийти к единой позиции — официальный представитель России
По словам помощника президента РФ Владимира Мединского, российская делегация выехала в Гомельскую область для переговоров с украинской стороной
Подробнее
Зеленский принимает предложение Путина, готов к мирным переговорам
По словам его пресс-секретаря Сергея Никофорова, ведутся консультации о месте и времени переговоров
Подробнее
Украинский гарнизон на Змеином острове сдается русским Вооруженные Силы — Министерство обороны
82 Украинские военнослужащие сложили оружие и добровольно сдались в плен ВС РФ
Подробнее
Мэр Киева заявил, что украинская столица окружена
Виталий Кличко признал, что столичные власти не полностью контролировали добровольческие батальоны территориальной обороны, которые были обеспечены вооружением
Подробнее
Контакты Россия-ЕС официально не прерваны — дипломат
В пятницу Комитет министров Совета Европы принял решение лишить Россию права на представительство в Комитете министров и в ПАСЕ
Подробнее
Франция увеличит военную помощь Украине, ужесточит антироссийские санкции
Президент Франции Эммануэль Макрон намерен принять «меры по замораживанию финансовых активов» российских общественных деятелей на национальном уровне
Подробнее
Южные Курилы оккупированы Россией, официальное заявление МИД Японии
В последние годы японские власти воздерживаются от термина «оккупация», вместо этого предпочитая говорить, что «эти острова находятся под суверенитетом Японии»
Подробнее
Европейский Союз закрывает воздушное пространство для России — документ
Однако компетентные органы могут разрешить воздушному судну приземлиться, взлететь или совершить пролет в гуманитарных целях или в любых других целях, соответствующих целям настоящего регламента.
Подробнее
Российский дипломат призвал страны G7 оценить глобальный ущерб, который они нанесли за последние 25 лет
Эти страны нанесли ущерб «на нескольких континентах», подчеркнула Мария Захарова
Подробнее
Украинский кризис спровоцирован игнорированием Западом преступлений неонацистов — спецпредставитель в ООН
Василий Небензя подчеркнул, что страны Запада, участвовавшие в воскресном заседании Совбеза ООН, «не сказали ни слова сочувствия жителям Донбасса». »
Подробнее
85% сербов всегда будут поддерживать Россию, что бы ни случилось — президент Вучич
Сербия всегда поддерживала целостность Украины, заявил президент Сербии
Подробнее
Лидеров киевского режима ждет неотвратимое наказание — Минобороны России
Мирному населению ничего не угрожает, заявили в Минобороны
Подробнее
Россия способна принять меры по смягчению ущерба от санкций — Кремль
Дмитрий Песков подчеркнул, что у России «есть все возможности и потенциал для этого»
Подробнее
Российская делегация прибыла в Беларусь для переговоров с украинцами
Российская делегация готова начать переговоры с Украиной в Гомеле, заявил официальный представитель Кремля Дмитрий Песков.
на аэродром Гостомель украинские военные передислоцировали три пусковые установки «Бук-М1» для усиления обороны аэропорта Жуляны
Подробнее
Российские силы нанесли высокоточный ракетный удар по военной инфраструктуре Украины
Вооруженные силы России уничтожили более 800 объектов военной инфраструктуры Украины
Подробнее
Украинские катера атаковали корабли, эвакуирующие украинских военнослужащих, сдавшихся на острове Змеиный
Официальный представитель Минобороны России Игорь Конашенков добавил, что катера могли наводиться американскими беспилотниками
Подробнее
Переговоры Москва-Киев начнутся в 12:00 по московскому времени — полпред
По словам главы российской делегации Владимира Мединского, украинская делегация опоздала из-за сложной логистики
Подробнее
ООН не может создать условия для приезда российской делегации в Женеву событие — дипломат
Это ответ генсека ООН, сказала Мария Захарова утверждает
«Сбежал во Львов со своим окружением, где ему и его помощникам было предоставлено жилье», — сказал спикер
Читать далее
Путин приказывает «особый режим несения службы» в силах сдерживания России
Президент России подчеркнул, что страны Запада также предпринимали недружественные действия против России в экономической сфере
Подробнее
Запад покрывал преступления киевского режима, приведшие к украинской трагедии, говорит Лавров
«В течение всего этого периода, население ДНР и ЛНР подвергалось издевательствам, многолетним обстрелам со стороны киевского режима, открыто взявшего курс на русофобию и геноцид», — отметил высокопоставленный российский дипломат
Подробнее
Делегация Киева прибыла на границу Беларуси для переговоров с Россией — Офис президента
«Ключевой вопрос переговоров — немедленное прекращение огня и вывод войск с территории Украины», — говорится в сообщении
Подробнее
Это было бы «золотой мечтой» США иметь ядерное оружие в Украине — дипломат
Мария Захарова напомнила, что Италия и многие другие страны обладают ядерным оружием США, но не имеют к нему доступа
Подробнее
Премьер-министр Израиля предлагает Путину посредничество в Украине — Кремль
Телефонный разговор состоялся по инициативе Израиля
Подробнее
Минобороны России сообщает о потерях среди российских войск в ходе спецоперации
Конашенков также сообщил, что несколько Российские солдаты попали в плен
Подробнее
Основные боестолкновения российской армии на Украине идут с неонацистами — Путин
Президент РФ подчеркнул, что украинские националисты играли роль блокирующих отрядов армии
Читать далее
Президент Лукашенко исключает наличие ядерного оружия в Беларуси
Как сообщает БЕЛТА, Лукашенко назвал подобные домыслы «фейками»
Читать далее
Турция раскрывает перспективы прохода российских военных кораблей через Босфор и Дарданеллы
Министр иностранных дел Турции Мевлют Чавушоглу подчеркнул, что Турция и по сей день неукоснительно соблюдает Конвенцию Монтрё0003
В результате обстрелов разрушен дом в г.
Первомайск, добавлена миссия
Подробнее
Российско-украинские переговоры начнутся в понедельник утром — источник
Причина — материально-техническое обеспечение украинской делегации, сообщил источник
Подробнее
Российская авиация завоевала господство в воздухе над всей Украиной — Минобороны
Официальный представитель Минобороны России генерал-майор Игорь Конашенков подчеркнул, что «с начала операции Вооруженные силы России нанесли удар по 1114 объектам военной инфраструктуры Украины
Подробнее
Обзор прессы: Почему Путин привел ядерные силы в состояние повышенной боевой готовности, а освобождение Донбасса продолжается
Главные новости российской прессы за понедельник, 28 февраля
Подробнее
Банк России повысил ключевую ставку на 10,5 п.п. до 20%
Внешние условия для российской экономики резко изменились, отметил регулятор
Подробнее
Российские войска встречают с флагами в Мелитополе Украины
В Минобороны России заверили, что российские войска не обстреливают украинские города, а ограничивается точечным нанесением ударов и выводом из строя украинской военной инфраструктуры
Подробнее
Россия готова показать, что значит настоящая декоммунизация для Украины — Путин
Нынешняя Украина полностью создана коммунистической Россией, сказал Путин
Подробнее
Россия может национализировать собственность граждан США, ЕС в ответ на санкции — Медведев
Он отметил, что России угрожают арестами активов российских граждан и компаний за рубежом — «просто так, без всяких санкций», «коврово», «назло»
Подробнее

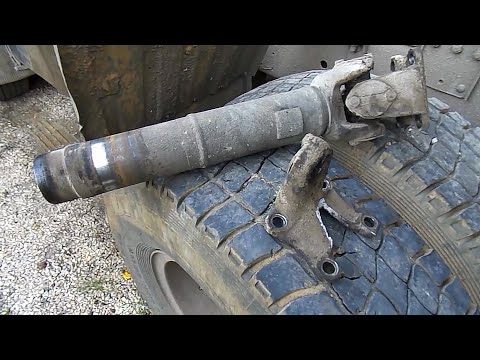

Карданный вал «КамАЗ»: ремонт и замена
Грузовые автомобили, созданные на Камском автомобильном заводе, известны всем благодаря своей высокой мощности, хорошей проходимости и универсальности применения.
Это было достигнуто с помощью мощных двигателей и системы трансмиссии. Устройство всей трансмиссии рассматривать не будем, остановимся на карданной передаче. Давайте рассмотрим карданный вал КАМАЗ, его устройство, а также узнаем, как правильно его ремонтировать и менять.
Карданная передача автомобилей КамАЗ
Данная система служит для передачи энергии вращения от ведущего вала коробки передач или вала раздаточной коробки на вал, расположенный на ведущем мосту. Карданная передача применяется, когда необходимо передать крутящий момент, если между валами имеются разные углы и расстояния.
Итак, ходовая часть на трех осях передает энергию вращения или крутящий момент на заднюю часть, а также промежуточный вал передается с помощью одного общего вала. Промежуточный мост в данном случае является шлюзом. А энергия вращения на вал заднего моста передается с помощью дополнительного вала.
Итак, карданный редуктор в данном случае состоит из двух валов.
Помимо того, что эта трансмиссия передает энергию на вращение мостами, она еще и дает крутящий момент другим механизмам.
Это может быть, например, привод лебедки. Также в этих автомобилях стоит рулевой карданный вал «КамАЗ».
На тех из моделей, на которых улучшены характеристики проходимости, устанавливается ведущий передний мост. Там также применяются карданные шарниры.
Как устроена карданная передача?
Карданный вал «КамАЗ», а также карданные шарниры — так устроена эта трансмиссия. Ничего сложного нет. Любой шарнир в этом механизме имеет в своей конструкции неподвижную или подвижную вилку, вилку-фланец, а также крестовины, которые установлены в вилках вилок. Крестовины установлены на игольчатых подшипниках. Эти подшипники имеют уплотнения, чтобы смазка не попадала наружу и не вытекала из обоймы. Для этого используются два специальных радиальных уплотнения вала — они встроены в подшипник, как и обычные сальники. В качестве уплотнения для механического уплотнения используется двухкромочное уплотнение.
Если ведущая вилка будет вращаться равномерно, то ведомая будет вращаться неравномерно.
Пока карданный вал «КамАЗ» совершит один оборот, ведомая вилка будет в два раза опережать ведущего и во столько же два раза отставать от него.
Это одна из причин повышенных нагрузок на конструкцию и основные узлы главной передачи в системе трансмиссии, дифференциала, колес и полуосей. Это значительно увеличивает износ важных деталей и узлов.
Карданная передача необходима для предотвращения этого износа. Но эта передача имеет на двух концах валов специальные шарниры. Если использовать вилки для двух шарниров на карданном валу в одной плоскости, то неравномерность вращения, создающая первый шарнир карданной передачи, может совпадать со скоростью вращения второго шарнира.
Карданная передача на моделях 4310 и 43105
В этих моделях колесная формула 6*6. Также эти автомобили отличает наличие в конструкции секвентального сквозного привода на задние оси. Трансмиссия здесь состоит из четырех валов. Этот карданный вал является основным «КамАЗ» — между коробкой передач и раздаточной коробкой, валом промежуточной передачи и валом к переднему мосту.
В промежуточном мосту установлен промежуточный вал, который через систему валов и шарниров передает энергию вращения на задний ведущий мост.
Устройство карданной передачи на «КамАЗ» 5320
На этих моделях большегрузных автомобилей передний карданный вал КАМАЗ приводит в движение как средний ведущий мост, так и задний мост.
Они соединяются через средний мост, который работает как промежуточная опора.
Каждая передача имеет в своей конструкции непосредственно вал, а также передний шарнир, который соединен шлицами. Шарнир имеет фланцевое соединение с приводным валом межосевого дифференциала.

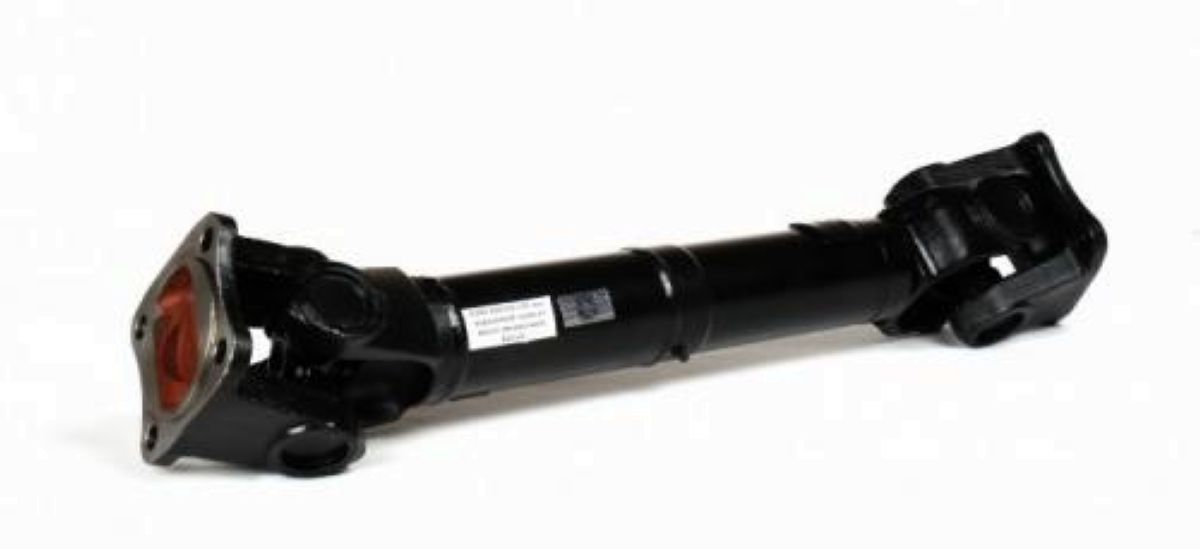

Карданный вал в сборе
В конструкции карданного вала используется подвижное шлицевое соединение. Они позволяют обеспечить необходимые изменения длины вала в момент движения автомобиля. Чтобы шлицевое соединение можно было надежно защитить от грязи, пыли и воды, его герметизируют. Для смазки используется специальная внутренняя полость. Его надежно закатывают, чтобы смазка не вытекала.
Для дополнительной герметизации также используются кольца из резины и войлока.
Эти валы изготовлены и собраны таким образом, чтобы те узлы, которые не будут двигаться, а также подвижные части располагались в одной плоскости. Для этого на втулках валов, а также на скользящих вилках выбиваются специальные стрелы. Для правильной работы эти стрелки должны быть совмещены после сборки.

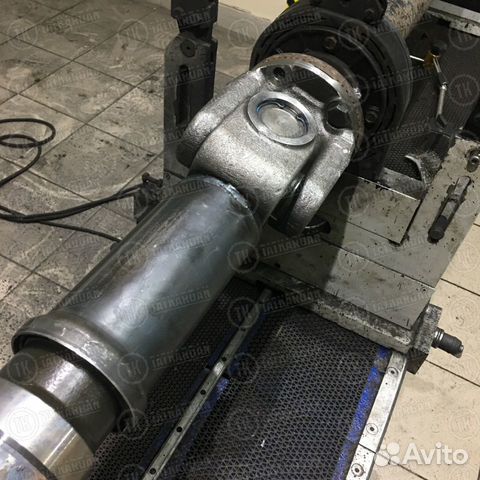

Техническое обслуживание и ремонт карданных валов КАМАЗ
Для того чтобы карданный редуктор и все его узлы работали надежно, необходимо регулярно проверять герметичность всех соединений. При проведении технического обслуживания обычно затягивают все болты фланцевых креплений на валах.
Также при длительной эксплуатации могут изнашиваться игольчатые подшипники и шейки крестовин. Все это сопровождается ускоренным износом посадочных мест в вилках и шлицах.
При обслуживании деталей и узлов трансмиссии следует тщательно проверять люфты в шарнирах и устранять их.
На карданные валы устанавливаются шарниры.
Они требуют регулярного ухода и смазки. Для этого в конструкции предусмотрен масленка.
Типичные неисправности

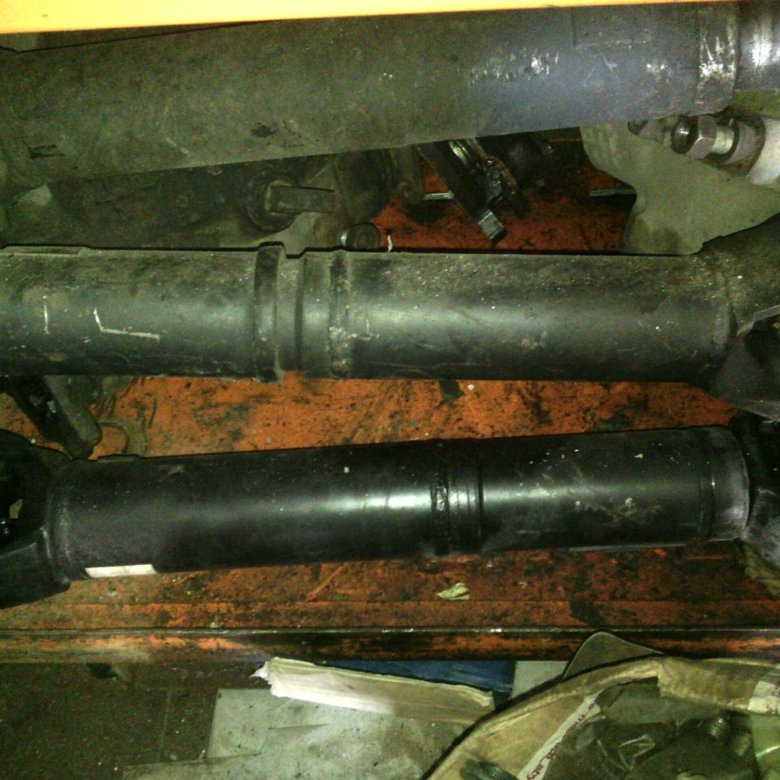

Ремонт карданных валов «Камаз» может потребоваться, если во время движения слышен характерный стук в момент резкой смены режима движения. Часто вибрации в этих механизмах являются следствием использования валов, на которых нарушена балансировка. Это может быть вызвано износом шарниров в местах соединения. Также ремонт требуется при различных деформациях трубы вала, выпадении балансировочных пластин, неправильной установке.
Неплотные соединения часто приводят к возникновению, а затем увеличению зазоров между фланцами, развитию отверстий и поломке болтов.
Неисправности крестовин
Превышение запаса прочности чаще всего может коснуться именно таких деталей, как крестовина карданного вала КАМАЗ. Эти узлы достаточно чувствительны ко всем видам контактного напряжения. Если шпильки детали имеют недостаточную твердость, рано или поздно на поверхности образуются вмятины от подшипников.
Это может выражаться в непараллельности опорных поверхностей на шарнире. Отсутствие параллельности очень быстро разрушит шарнир. Эти неисправности могут затем привести к полному разрушению крестовины. Тогда может быть авария.
Замена крестовины карданного вала КАМАЗ
Для замены этой детали потребуются инструменты. Это карабины, а также торцевые ключи, отвертки, масленка, молоток, металлическая щетка, медная или алюминиевая вставка.
Если все инструменты в наличии, то можно начинать работы по замене. Также в этой работе не будет необходимости помогать соседу по гаражу. Первое, что нужно сделать, это разобрать карданный вал.
Как разобрать карданный вал?
Найдите яму или эстакаду. Затем с помощью соответствующего ключа закрутите два болта, которыми подшипники подвески крепятся к поперечным опорам. Затем открутите гайки крепления вала к хвостовику на задней оси. Стоит купить набор подходящих гаек. Часто бывает, что орехи приходится сбивать силой и грубыми методами.
После этого можно переходить к демонтажу. Не забывайте, что вам нужно установить метки на каждой части.
Это сделано для того, чтобы лучше запомнить место, где был установлен тот или иной узел. Если неправильно установить вал, то биение будет обеспечено.
После того, как все отметки проставлены, можно переходить к замене. Сначала снимите замки или стопорные кольца и установите кардан так, чтобы кольца были сверху. Затем используйте молоток и оправку, чтобы выбить чашку. Тщательно взбить. Не прилагайте чрезмерных усилий. Со всеми остальными чашками нужно поступить так же.
Следующим шагом будет очистка глаз. Теперь тоже можно все хорошенько смазать. Канавки для стопорных колец также должны быть смазаны.
Самостоятельная замена
Самое сложное здесь — правильная установка новой крестовины на свое место. И собрать вал не сложно. При сборке необходимо использовать много смазки.
Для правильной установки ригеля рекомендуется снять две противоположные чашки, а затем заправить новую деталь в проушины.
Затем необходимо отодвинуть деталь в сторону и одновременно надеть чашку.
Работайте аккуратно, иначе есть риск высыпания игл из кольца подшипника.
Далее нужно собрать все в обратном порядке. Главное внимание, аккуратность и смазка.

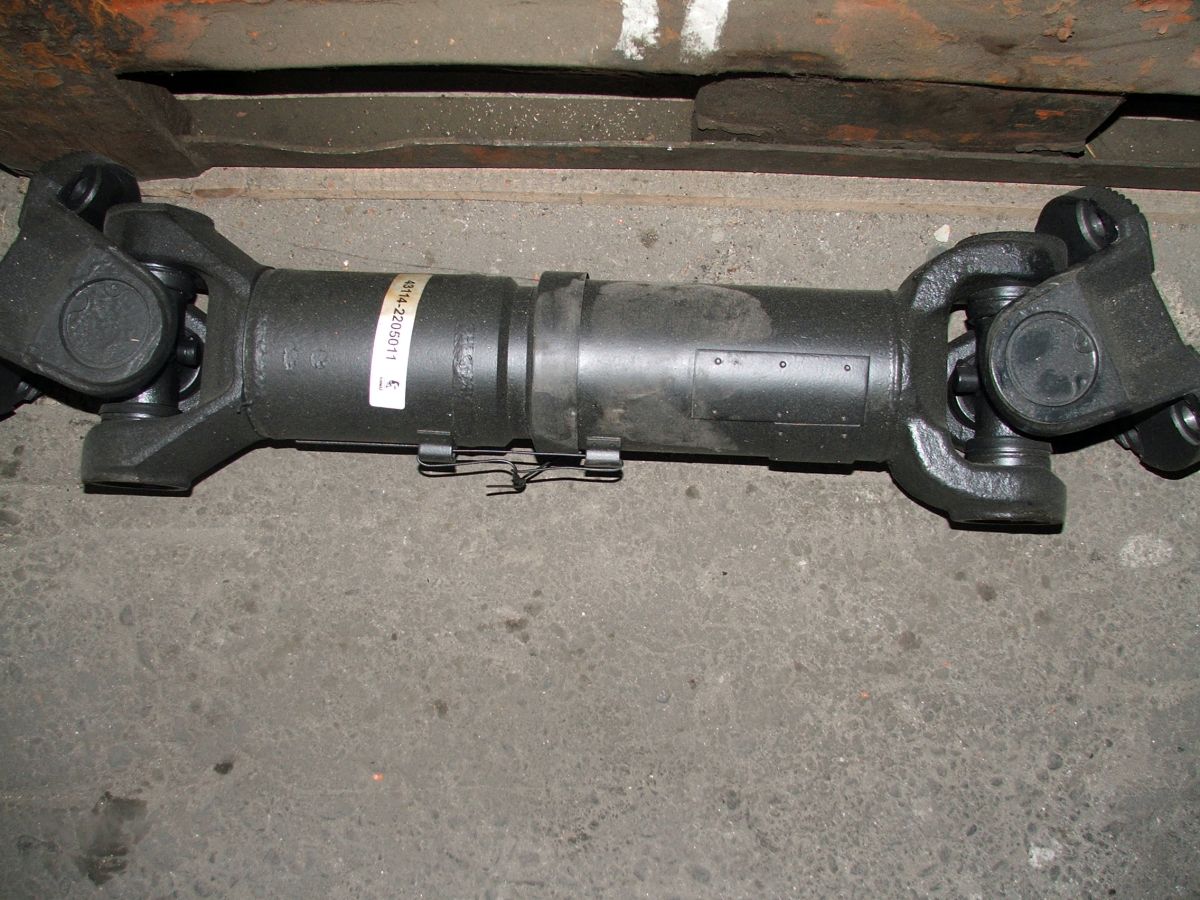

Замена карданного вала КамАЗ
Как разобрать карданный вал, уже писал выше. Все делается по такому принципу, но вместо изношенного или деформированного вала следует установить новый, заменив смазку и сальники.
Стоит отметить, что при сборке не рекомендуется использовать молоток, а следует использовать ручной пресс.

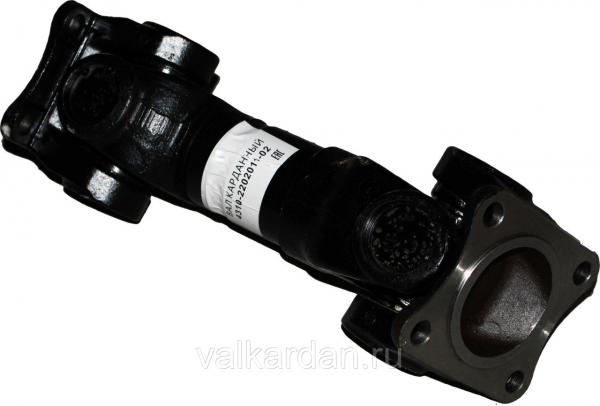

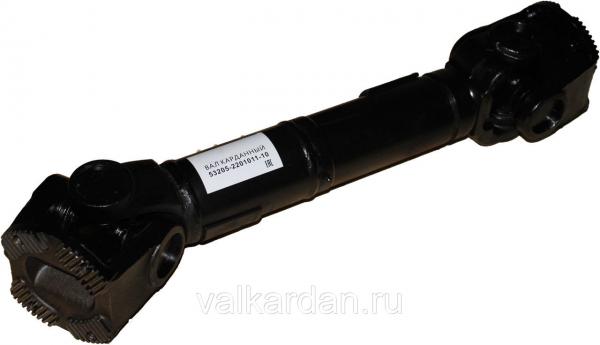

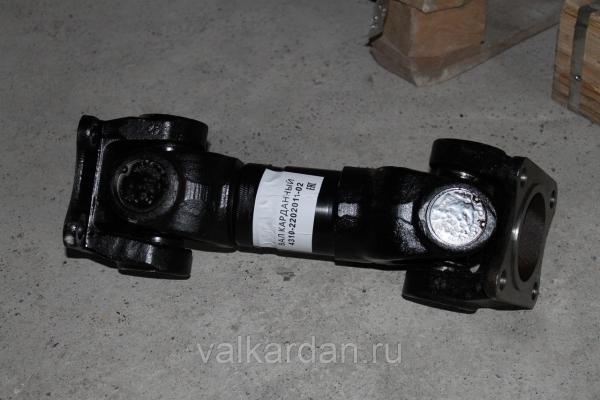

Рекомендуется заменить на полностью новый карданный вал «КамАЗ». Размеры деталей, которые продаются в магазинах, полностью подходят для большинства современных моделей.
Не размещайте детали, бывшие в употреблении.
При такой замене существуют определенные риски. Покупая уже бывшие в употреблении валы, невозможно узнать, насколько они хороши. Чтобы свести этот риск к минимуму, следует убедиться в отсутствии люфтов и биений в детали, а также других возможных неполадок.
