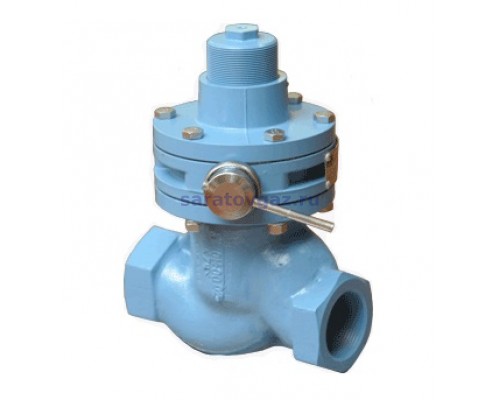

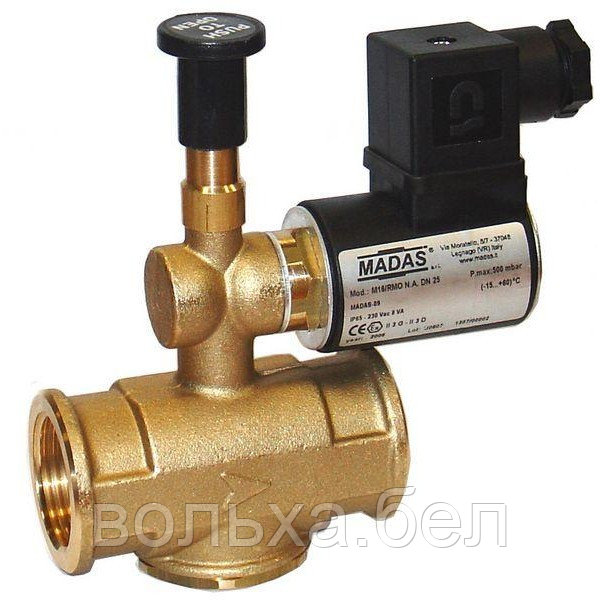

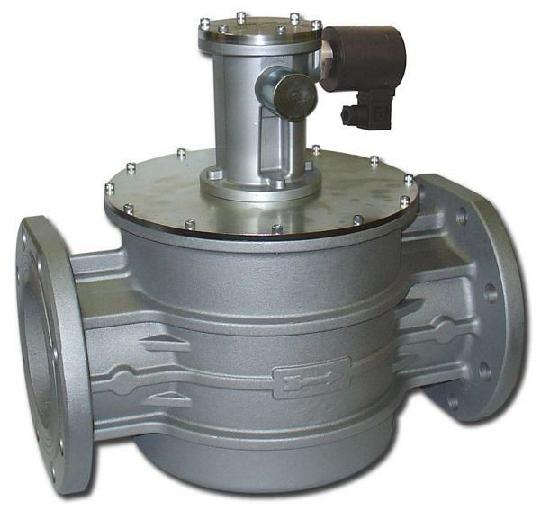

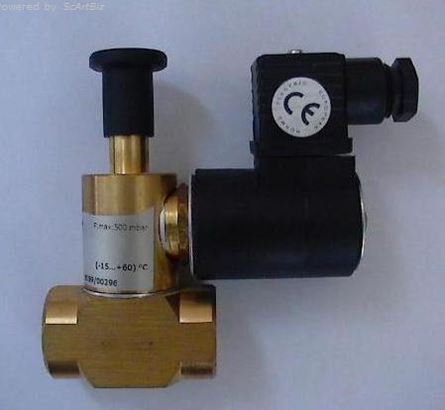

Клапаны-отсекатели предохранительные ПКК-40М | Спектр промышленных технологий

-ПКК-40МН-0,6(Ф)

-ПКК-40МC-0,6(Ф)

-ПКК-40МН-1,6(Ф)

-ПКК-40МC-1,6(Ф)

Технические характеристики

Основные параметры и размеры клапанов соответствуют нормам, указанным в таблице 1.

Таблица 1

Наименование основных параметров и размеров	Величины по типам или исполнениям
	ПКК-40МН-0,6(Ф)	ПКК-40МC-0,6(Ф)	ПКК-40МН-1,6(Ф)	ПКК-40МC-1,6(Ф)
1 Диаметр условного прохода DN, мм: — муфтовые — фланцевые	40 50	40 50	40 50	40 50
Наименование основных параметров и размеров	Величины по типам или исполнениям
	ПКК-40МН-0,6(Ф)	ПКК-40МC-0,6(Ф)	ПКК-40МН-1,6(Ф)	ПКК-40МC-1,6(Ф)
2 Максимальное давление на входе, МПа (кгс/см²)	0,6(6)	0,6(6)	1,6(16)	1,6(16)
3 Пределы регулирования контролируемого давления:
а) с пружиной низкого давления, МПа (кгс/см²)	0,0015…0,005 (0,015…0,05)		0,0015…0,005 (0,015…0,05)
б) с пружиной среднего давления, МПа (кгс/см²)	0,005…0,06 (0,05…0,6)		0,005…0,06 (0,05…0,6)
4 Наименьшее входное давление, при котором закрывается основной клапан, МПа (кгс/см²):
— при работе на природном газе, МПа (кгс/см²):	0,01…0,015 (0,1…0,15)
— при работе на сжиженном газе, МПа (кгс/см²)	0,03…0,05 (0,3…0,5)
5 Класс герметичности затвора	А по ГОСТ 9544-2005
6 Присоединительные размеры:
— муфтовые – на входе и на выходе внутренняя резьба	G 1½
— фланцевые	ГОСТ 12815-80 исп. 1 на Ру=1,6 МПа
Габаритные размеры, мм, не более, муфтовые (фланцевые)
длина	177 (180)
ширина	124 (125)
высота	252 (268)
7 Строительная длина, мм, муфтовые (фланцевые)	170 (180)
8 Масса муфтового (фланцевого), кг, не более	4,7 (6,1)

Средняя наработка на отказ не менее 4000 часов.

Средний срок службы, лет, не менее – 15.

Назначенный срок службы, лет, не менее – 40.

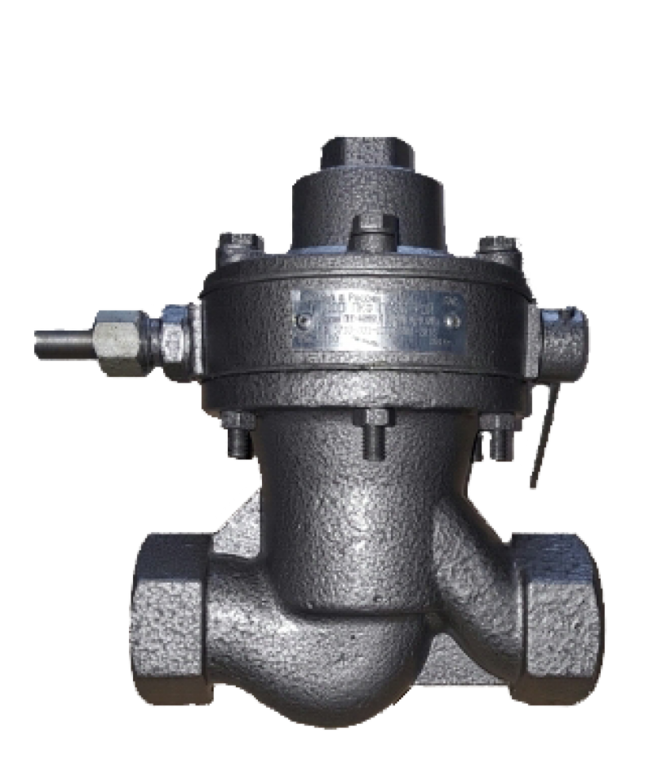

Рисунок 1. Клапан-отсекатель предохранительный ПКК-40М с муфтовым корпусом

1 – корпус; 2 – основной клапан; 3 – коробка мембраны; 4 – обратный клапан; 5 – верхний клапан; 6 – крышка; 7 – регулировочный стакан; 8 – пружина; 9 – мембраны; 10 – пусковая пробка; 12 – фильтр

Устройство и принцип работы

Клапан-отсекатель предохранительный ПКК-40М состоит из корпуса (см. рисунки), основного клапана, коробки мембраны , обратного клапана с фильтром, верхнего клапана, крышки, регулировочного стакана, пружины, двух мембран и пусковой пробки.

Клапан имеет муфтовый или фланцевый корпус вентильного типа с встроенным седлом. На верх-нем фланце корпуса расположена коробка мембраны, сверху которой установлена крышка с регулировочным стаканом и пружиной. Между торцами корпуса, коробки и крышки вставлены нижняя и верхняя мембраны и зажаты болтами.

Внутри корпуса имеется основной клапан с пружиной, который перекрывает седло. Верхняя резьбовая часть штока клапана соединена с нижней мембраной. Торец штока является седлом. В штоке имеются два взаимно перпендикулярных отверстия, соединяющих полости корпуса и мембранной камеры. В верхней мембране закреплен малый (верхний) клапан. В резьбовые отверстия коробки мембраны ввернуты пусковая пробка и обратный клапан.

При медленном открытии входного вентиля не допускается подскока клапана, газ заполняет подмембранную полость и через два взаимно перпендикулярных отверстия в штоке заполняет пространство между мембранами.

Для открытия клапана необходимо отвернуть пусковую пробку. При этом газ, находящийся между мембранами, быстро через отверстия в пробке выйдет в атмосферу.

Входное давление газа, преодолевая усилие пружины основного клапана, поднимет нижнюю мембрану вверх до упора, а отверстие в конце штока окажется закрытым малым клапаном верхней мембраны. После этого пусковая пробка завинчивается обратно.

Газ через открытый основной клапан поступает в сеть и из контролируемого участка, по импульсной трубке, через обратный клапан попадает в полость между мембранами.

Если контролируемое давление газа превысит установленное верхней пружиной значение, то верхняя мембрана приподнимается, отверстие на штоке откроется, и по обе стороны нижней мембраны установится одинаковое входное давление газа.

Под действием пружины основной клапан опускается на седло, перекроет подачу газа, при этом благодаря закрытию обратного клапана сообщение полости мембранной камеры с импульсной линией прекратится.

При уменьшении входного давления ниже величины, определяемой пружиной основного клапана, нижняя мембрана под действием этой пружины опустится, отверстие в штоке откроется, что также приведет к закрытию основного клапана.

отсекатель — Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

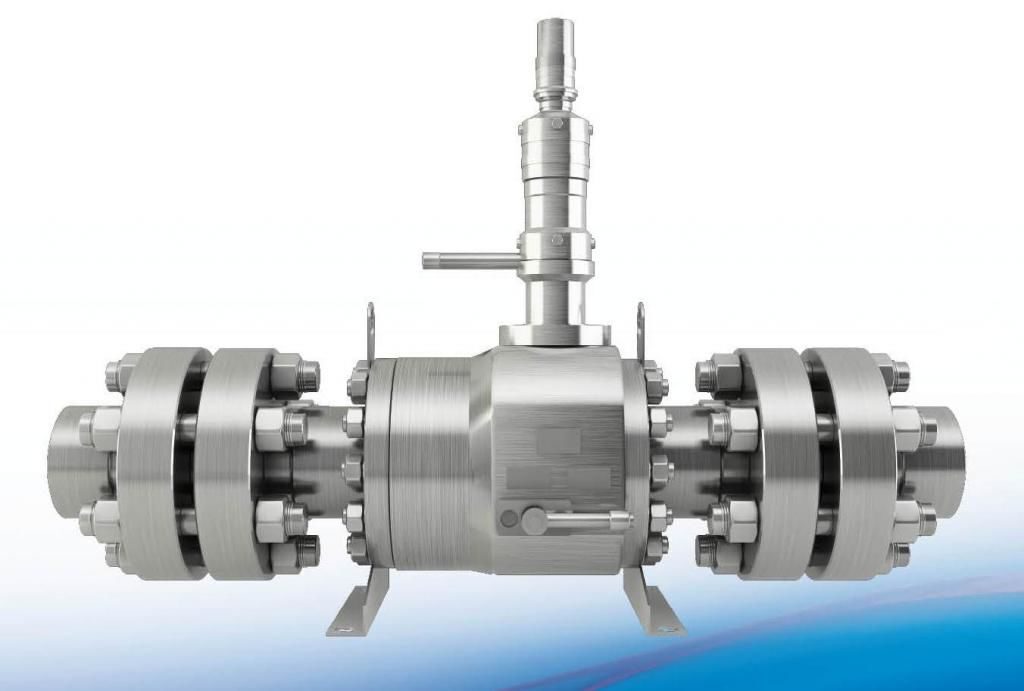

Клапаны-отсекатели ( рис. 19.3, табл. 19.4) предназначены для автоматического перекрытия колонны лифтовых труб и отсечения потока продукции скважины в случаях нарушения установленного режима ее эксплуатации в результате повреждения или полного разрушения устьевого оборудования, нарушения герметичности эксплуатационной колонны скважины, затрубное пространство которой загерметизировано пакером.  [1]

Клапаны-отсекатели автоматически или принудительно закрываются станцией управления при нарушении заданных пределов давления в выкидной линии фонтанной арматуры, При пожаре и нарушении герметичности обвязки станции со скважиной.

 [2]

Клапаны-отсекатели извлекаются при помощи набора инструментов канатной техники с инструментом подъема замка типа ИПЗ.  [3]

Клапаны-отсекатели с дистанционным управлением по конструкции запорного органа принципиально не отличаются от отсекателей с автоматическим управлением.  [4]

Клапаны-отсекатели ( табл. 4.10) предназначены для автоматического перекрытия колонны НКТ и отсечки потока продукции скважины при нарушении установленного режима ее эксплуатации в результате частичного повреждения или полного разрушения устьевого оборудования, нарушения герметичности эксплуатационной колонны скважины, затрубное пространство которой загерметизировано пакером. При обустройстве скважин пакер и клапан-отсекатель обычно устанавливают непосредственно над продуктивным горизонтом. Это очень важно, если скважина может дать грифон.  [5]

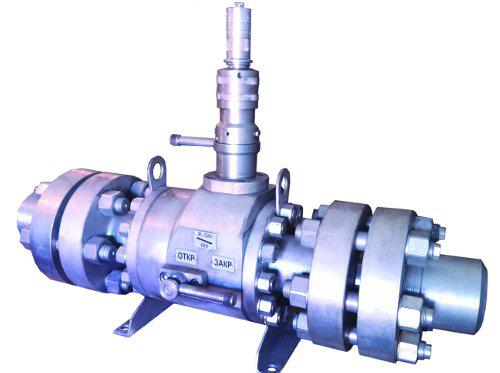

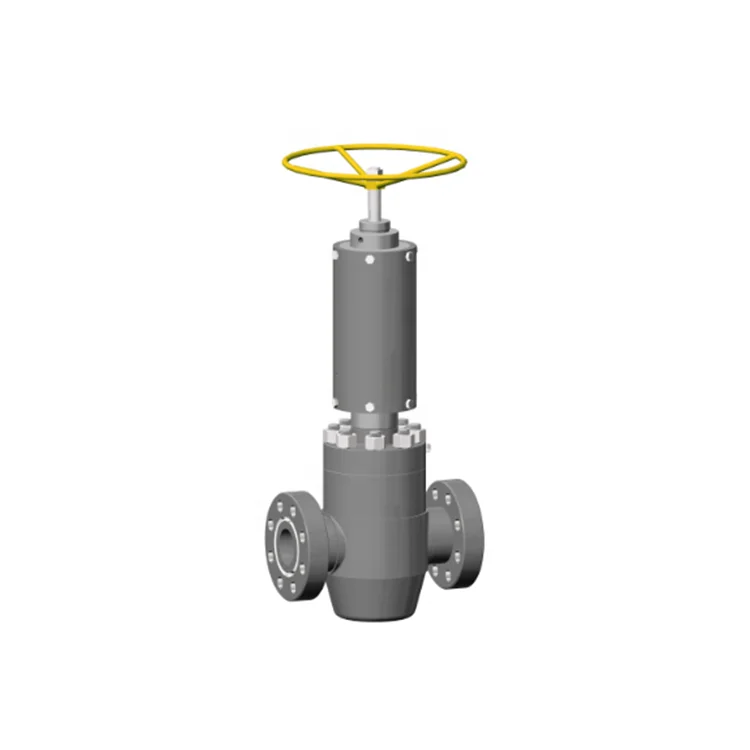

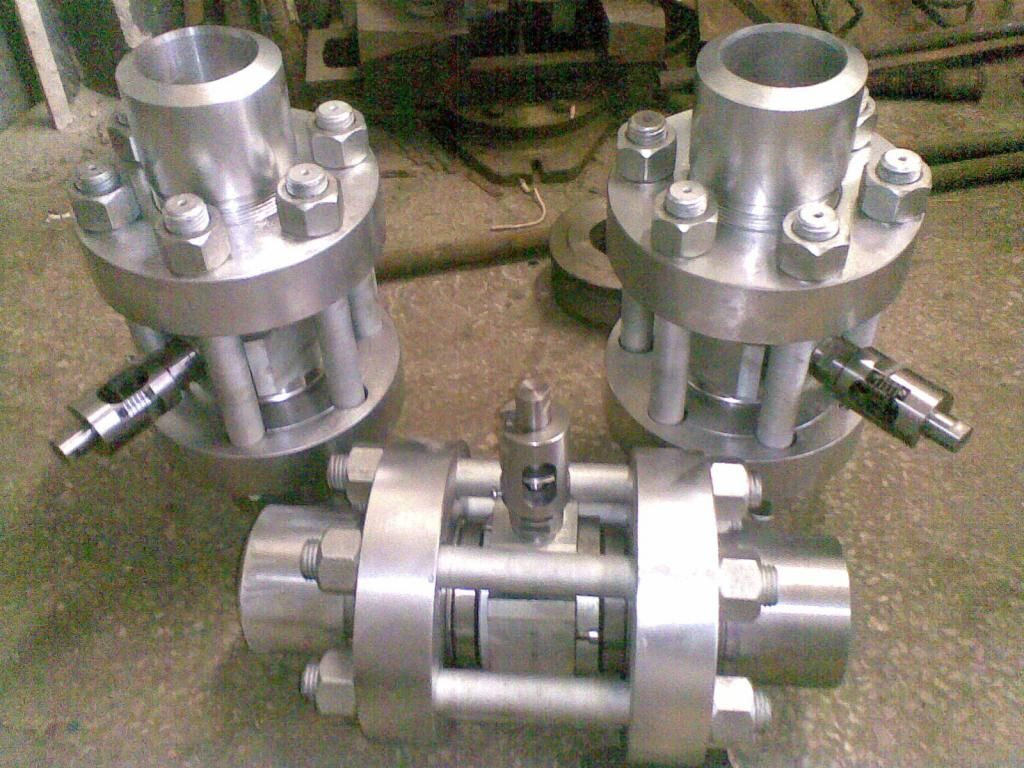

Клапаны-отсекатели поверхностные с дистанционным управлением, как и рассмотренные отсекатели, устанавливают на выкидном манифольде фонтанной арматуры.  [6]

Клапаны-отсекатели с автономным регулированием, используемые при механизированном способе добычи нефти, чувствительны к падению давления в НКТ и выравниванию его в отсекателе в связи с остановкой насоса. Отсекатели этого типа, с одной стороны, в случае аварии с устьевым оборудованием служат для автоматического перекрытия центрального канала скважины и предотвращения открытых фонтанов, с другой — для подъема глубиннонасосного оборудования для ремонта, профилактики, смены без глушения скважины.  [7]

Клапаны-отсекатели, имеющие связь с насосной установкой, обычно содержат механизм управления, спускаемый в скважину вместе с насосной установкой. Такие устройства, имея механизм воздействия на клапан, который может управляться с поверхности, более надежны в работе.  [8]

Клапаны-отсекатели вместе с замками при помощи набора инструментов канатной техники спускаются в скважину, устанавливаются в посадочном ниппеле, спущенном в скважину в составе колонны подъемных труб, и фиксируются в нем при помощи замка. При нормальном режиме работы скважины клапаны-отсекатели находятся в открытом положении и автоматически закрываются в случаях, указанных выше.  [9]

Клапаны-отсекатели с дистанционным управлением при механизированном способе добычи нефти преимущественно предназначены для подземного ремонта скважин без их глушения и, как правило, автоматически не закрывают их в случае аварийной ситуации.  [10]

Клапаны-отсекатели, используемые при механизированном способе добычи нефти, кроме основного назначения, в процессе эксплуатации служат для подъема глубиннона-сосного оборудования без глушения скважины, что имеет, как указывалось, большое народнохозяйственное значение.  [11]

Клапаны-отсекатели предназначены для автоматического перекрытия колонны НКТ и отсечки потока продукции скважины при нарушении установленного режима ее эксплуатации в результате частичного повреждения или полного разрушения устьевого оборудования, нарушения герметичности эксплуатационной колонны скважины, затрубное пространство которой загерметизировано пакером. При обустройстве скважин пакер и клапан-отсекатель обычно устанавливают непосредственно над продуктивным горизонтом. Это очень важно, если скважина может дать грифон.  [12]

Технические характеристики клапанов КАУ.  [13]

Клапаны-отсекатели предназначены для перекрытия подъемных труб скважин при разгерметизации устья или при отклонении режима работы скважины от заданных пределов.  [14]

Клапаны-отсекатели также разнообразны по конструкции.  [15]

Страницы:      1    2    3    4

Клапаны — Grainger Industrial Supply

Клапаны затвора

373 Продукты

• 316 Клапаны из нержавеющей стали, FNPT

• Acetal Copolymer Calves, FNPT

• Brass Gate Valves, FNPT

9000

• Brass Gate Valves, FNPT

9000

• . Задвижки, пайка

• Задвижки из углеродистой стали, 600# фланцевые

• Задвижки из углеродистой стали, фланцевые

• Задвижки из бессвинцовой бронзы, пресс

• Брунзовые клапаны без свинца, припоя

• Клапаны затвора ПВХ, Slip x Spigot

• Клапаны затвора PVC, сокет

• 316l Ненковая стальная клапана, сокет

• 316l Ненковая стальная клапана, сокет

9000

3168 л. Задвижки, раструб

• Задвижки из бронзы, FNPT

• Задвижки из углеродистой стали, 150# фланцевые

• Задвижки из углеродистой стали, 300# фланцевые

0580007

Cast Iron Gate Valves, Flange

• CF8M Stainless Steel Gate Valves, Flange

• Forged Carbon Steel Gate Valves, Socket

• Lead-Free Bronze Gate Valves, FNPT

• Aluminum Gate Valves, Фланец

• Задвижки из ВЧШГ, фланцевые

• Задвижки ПВХ, ФИПТ

• Задвижки ПВХ, ФИПТ х МФТИ

• 9008 Задвижки ПВХ, патрубки

• 316L Клапаны из нержавеющей стали, FNPT

• Клапаны затвора из углеродистой стали, сокет

• Клапаны Pv

• Задвижки из ХПВХ, FNPT

• Задвижки из ПВХ, FNPT

• Задвижки из нержавеющей стали 304, FNPT

• Задвижки, не содержащие свинец

  0005

• Клапаны затвора CPVC, Socket

• Клапаны с коренной углеродистой стальной сталью, FNPT

• Клапаны затвора из ПВХ, фланцевой

• Задвижка из бессвинцовой латуни, пайка

Задвижки из нержавеющей стали 316, FNPT

Задвижки из нержавеющей стали 316, FNPT, отсортировано по классу клапана, по возрастанию

Loading. ..

Acetal Copolymer Gate Valves, FNPT

Acetal Copolymer Gate Valves, FNPT, sorted by Pipe Size — Valves, ascending

Загрузка …

Клапаны затвора FNPT

Латунные клапаны, FNPT.0170

Loading. ..

Bronze Gate Valves, Solder

Bronze Gate Valves, Solder, sorted by Valve Class, ascending

Загрузка …

Клапаны из углеродистой стали, 600# Flanged

Углеглистевые стали, 600# flanged

. 0170

Loading…

Carbon Steel Gate Valves, Flange

Carbon Steel Gate Valves, Flange, sorted by Valve Class, ascending

Загрузка…

Задвижки из бессвинцовой бронзы, прессованные

.

0170

.0170

Loading…

PVC Gate Valves, Socket

PVC Gate Valves, Socket, sorted by Pipe Size — Valves, ascending

Loading…

Задвижки из нержавеющей стали 316L, муфта

, классификация по возрастанию, клапан из нержавеющей стали

0170

Loading. ..

316 Stainless Steel Gate Valves, Socket

.0170

316 Stainless Steel Gate Valves, Socket, sorted by Valve Class, ascending

Loading…

Loading…

Carbon Steel Gate Valves, 150# Flanged

6

4 90 Клапаны с фланцами из углеродистой стали

3

Carbon Steel Gate Valves , 150# Фланцевые, отсортированы по классам клапанов, по возрастанию

Загрузка. ..

999

Клапаны из углеродистых стальных затворов, 300# фланцевые, сортированные по клапану клапана, восходящая

чугунные затворы, фланец, отсортированный по клапам клапана, восходящий

.

Загрузка …

Загрузка …

…

. 0003 CF8M Stainless Steel Gate Valves, Flange, sorted by Valve Class, ascending Loading… Forged Carbon Steel Gate Valves, Socket 1 Загрузка…4 Задвижки из кованой углеродистой стали, раструбные, отсортированы по классу клапана, по возрастанию Lead-Free Bronze Gate Valves, FNPT Lead-Free Bronze Gate Valves, FNPT, sorted by Valve Class, ascending Loading. .. Алюминиевые задвижки, фланцевые 181 Алюминиевые задвижки, фланцевые, отсортированные по размеру трубы – задвижки, по возрастанию Loading… Ductile Iron Gate Valves, Flange Ductile Iron Gate Valves, Flange, sorted by Valve Class, ascending Loading. .. Задвижки из ПВХ, FIPT 7 7112279 1127279 Задвижки из ПВХ, FIPT, отсортировано по классам задвижек, по возрастанию Loading… PVC Gate Valves, FIPT x MIPT PVC Gate Valves, FIPT x MIPT, sorted by Valve Class, ascending Loading. .. Задвижки из ПВХ с патрубком 70172 Задвижки из ПВХ с патрубком, сортировка по классу клапана, по возрастанию Loading… 316L Stainless Steel Gate Valves, FNPT 316L Stainless Steel Gate Valves, FNPT, sorted by Valve Class, ascending Loading. .. Задвижки из углеродистой стали, муфта Задвижки из углеродистой стали, муфта, отсортировано по классу клапана, по возрастанию Loading… PVC Gate Valves, FIPT x Slip . 0170 PVC Gate Valves, FIPT x Slip, sorted by Valve Class, ascending Loading… PVC Gate Valves, Slip PVC Gate Valves, Slip, sorted by Valve Class, ascending Загрузка… Задвижки из ХПВХ, FNPT0170

Loading…

PVC Gate Valves, FNPT

Задвижки из нержавеющей стали, FNPT

PVC Gate Valves, FNPT, sorted by Pipe Size — Valves, ascending

. Клапаны, восходящая

0170

Нагрузка …

CPVVC, Valves, Склета

.0170

Loading…

Forged Carbon Steel Gate Valves, FNPT

. 0170

Forged Carbon Steel Gate Valves, FNPT, sorted by Valve Class, ascending

Loading…

ABS Gate Valves, Slip

ABS Gate Valves, Slip, sorted by Valve Class, ascending

Загрузка…

Задвижки из углеродистой стали, FNPT

.

Задвижки из углеродистой стали, FNPT, отсортировано по классу клапана, по возрастанию

Идет загрузка…

Примечание. Информация о наличии товара предоставляется в режиме реального времени и постоянно корректируется. Товар будет зарезервирован для вас при оформлении заказа.

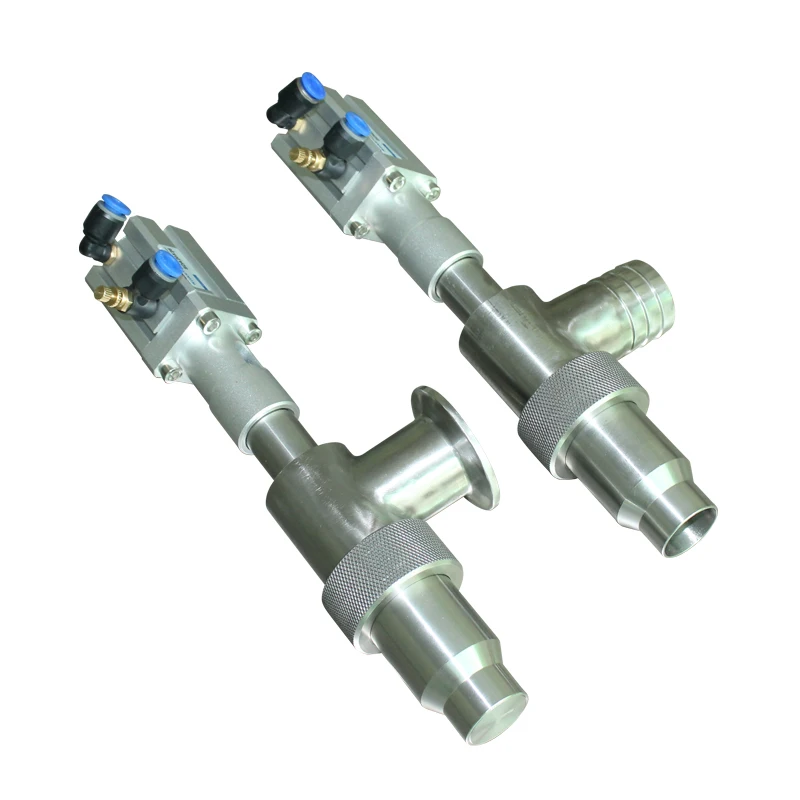

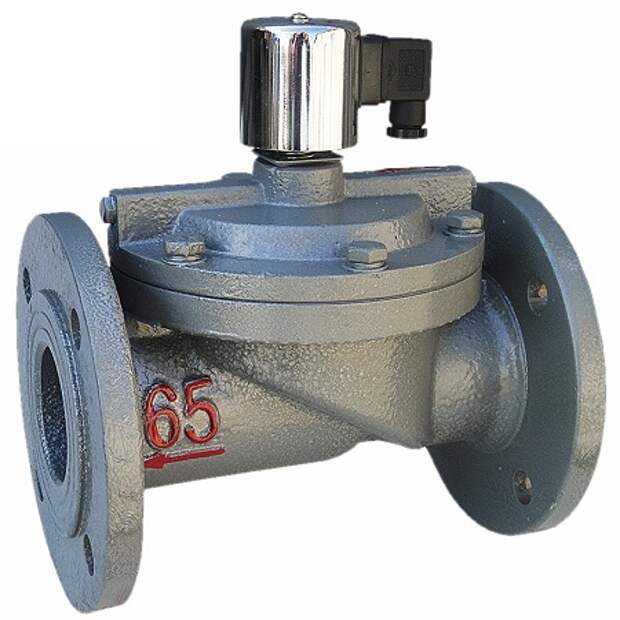

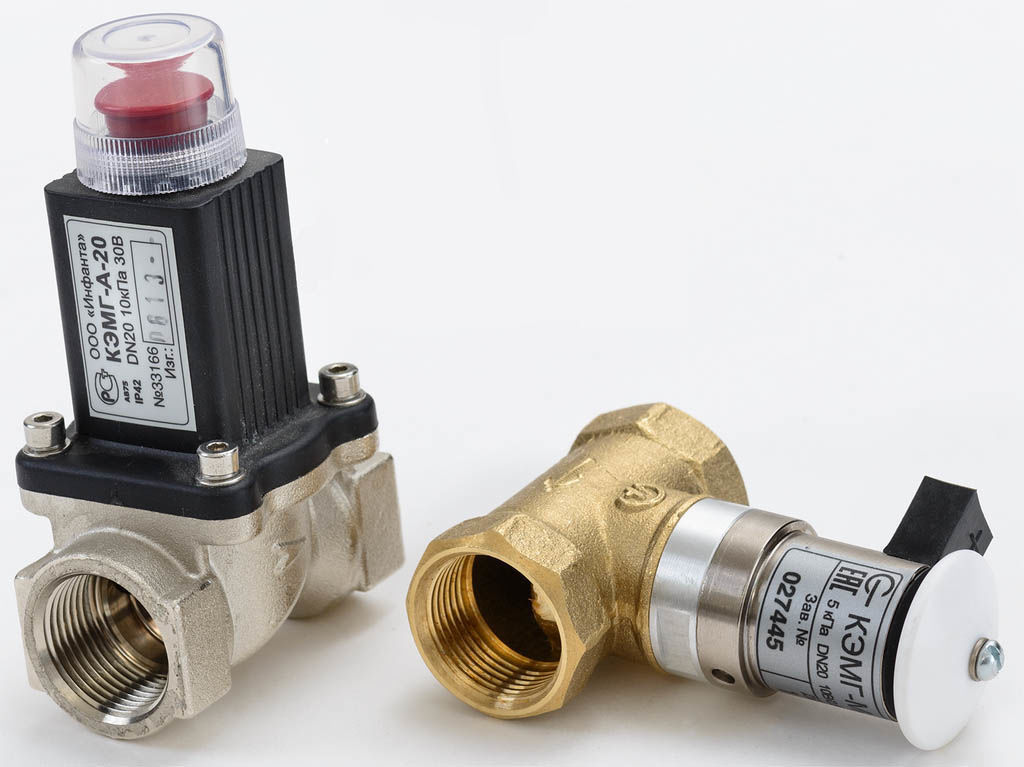

Что такое запорный клапан?

Запорные клапаны предназначены для безопасной остановки или продолжения потока опасных жидкостей или внешних газов. Они используются для блокировки подачи сжатого воздуха в процессе промышленной автоматизации или изоляции подсистем, когда они не используются. Запорный клапан имеет много названий. Некоторые распространенные названия: запорный клапан, отсечной клапан, запорный клапан, клапан аварийного отключения, шаровой кран или выпускной шаровой кран.

Запорный клапан как часть семейства клапанов

Запорный клапан является частью большого семейства клапанов. Среди семейства клапанов у нас есть термостатические клапаны (клапан контроля температуры), клапан давления, электромагнитный клапан, контрольно-измерительные клапаны, шаровой клапан и многое другое. Клапан — это инструмент или биологический объект, который регулирует, направляет или контролирует поток жидкости (газов, жидкостей, псевдоожиженных твердых веществ или взвесей), открывая, закрывая или частично блокируя различные проходы. Вот как определить клапан в основном.

Зачем использовать запорный клапан?

Чаще всего используемый в качестве функции, связанной с безопасностью, использование запорного клапана как части блока подготовки воздуха может сэкономить время и деньги и считается передовой практикой. Запорные клапаны упрощают обслуживание оборудования, не затрагивая остальную часть системы, быстро останавливая попадание воздуха в часть используемого оборудования. Простые в эксплуатации, их можно использовать в случае угрозы безопасности, отказа оборудования или для проведения технического обслуживания. Некоторые запорные клапаны могут быть заблокированы в закрытом положении и защищены от несанкционированного доступа с помощью навесного замка, в то время как другие в ассортименте IMI Norgren соответствуют системным требованиям блокировки, маркировки (LOTO), когда машина не может быть перезапущена. пока не будут проведены ремонтные работы.

Простой пример приложения.

Более практичным примером запорного клапана является водяной запорный клапан. Они расположены по всему дому. Самым важным является главный запорный вентиль, который может перекрыть подачу воды во весь ваш дом. Этот клапан находится либо в подвале, либо на внешней стене дома, либо в подземной коробке снаружи дома. Кроме того, отдельные приспособления, такие как туалеты, раковины и водонагреватели, также имеют отдельные запорные клапаны, расположенные рядом с ними. Эти клапаны полезны, когда необходим ремонт сантехники или когда возникает чрезвычайная ситуация, чтобы можно было быстро прервать поток воды и предотвратить затопление.

Запорные клапаны всегда доступны в двух версиях: нормально закрытый, иногда сокращенно NC, или нормально открытый, сокращенно NO. Нормально открытый обычно более распространен, чем нормально закрытый, потому что поток процесса обычно не прерывается до тех пор, пока его не потребуется прервать.
