Коленчатый вал
Коленчатый вал – один из наиболее ответственных и дорогостоящих конструктивных элементов двигателя внутреннего сгорания. Он преобразует возвратно-поступательное движение поршней в крутящий момент. Коленчатый вал воспринимает периодические переменные нагрузки от сил давления газов, а также сил инерции движущихся и вращающихся масс.
Коленчатый вал двигателя, как правило, цельный конструктивный элемент, поэтому правильно его называть деталью. Вал изготавливается из стали с помощью ковки или чугуна путем литья. На дизельных и турбированных двигателях устанавливаются более прочные стальные коленчатые валы.
Схема коленчатого вала
Конструктивно коленчатый вал объединяет несколько коренных и шатунных шеек, соединенных между собой щеками. Коренных шеек, как правило, на одну больше, а вал с такой компоновкой называется полноопорным. Коренные шейки имеют больший диаметр, чем шатунные шейки. Продолжением щеки в противоположном от шатунной шейки направлении является противовес.
Противовесы уравновешивают вес шатунов и поршней, тем самым обеспечивают плавную работу двигателя.
Шатунная шейка, расположенная между двумя щеками, называется коленом. Колена располагаются в зависимости от числа, расположения и порядка работы цилиндров, тактности двигателя. Положение колен должно обеспечивать уравновешенность двигателя, равномерность воспламенения, минимальные крутильные колебания и изгибающие моменты.
Шатунная шейка служит опорной поверхностью для конкретного шатуна. Коленчатый вал V-образного двигателя выполняется с удлинёнными шатунными шейками, на которых базируется два шатуна левого и правого рядов цилиндров. На некоторых валах V-образных двигателей спаренные шатунные шейки сдвинуты относительно друг друга на угол 18°, что обеспечивает равномерность воспламенения (технология носит название Split-pin).
Наиболее нагруженным в конструкции коленчатого вала является место перехода от шейки (коренной, шатунной) к щеке. Для снижения концентрации напряжений переход от шейки к щеке выполняется с радиусом закругления (галтелью).
Галтели в совокупности увеличивают длину коленчатого вала, для уменьшения длины их выполняют с углублением в щеку или шейку.
Вращение коленчатого вала в опорах, а шатунов в шатунных шейках обеспечивается подшипниками скольжения. В качестве подшипников применяются разъемные тонкостенные вкладыши, которые изготавливаются из стальной ленты с нанесенным антифрикционным слоем. Проворачиванию вкладышей вокруг шейки препятствует выступ, которым они фиксируются в опоре. Для предотвращения осевых перемещений коленчатого вала используется упорный подшипник скольжения, который устанавливается на средней или крайней коренной шейке.
Схема системы смазки
Коренные и шатунные шейки включены в систему смазки двигателя. Они смазываются под давлением. К каждой опоре коренной шейки обеспечивается индивидуальный подвод масла от общей магистрали. Далее масло по каналам в щеках подается к шатунным шейкам.
Отбор мощности с коленчатого вала производится с заднего конца (хвостовика), к которому крепится маховик.
На переднем конце (носке) коленчатого вала располагаются посадочные места, на которых крепятся шестерня (звездочка) привода распределительного вала, шкив привода вспомогательных агрегатов, а также в ряде конструкций – гаситель крутильных колебаний. По конструкции это два диска и соединяющий их упругий материал (резина, силиконовая жидкость, пружина), который поглощает вибрации вала за счет внутреннего трения.

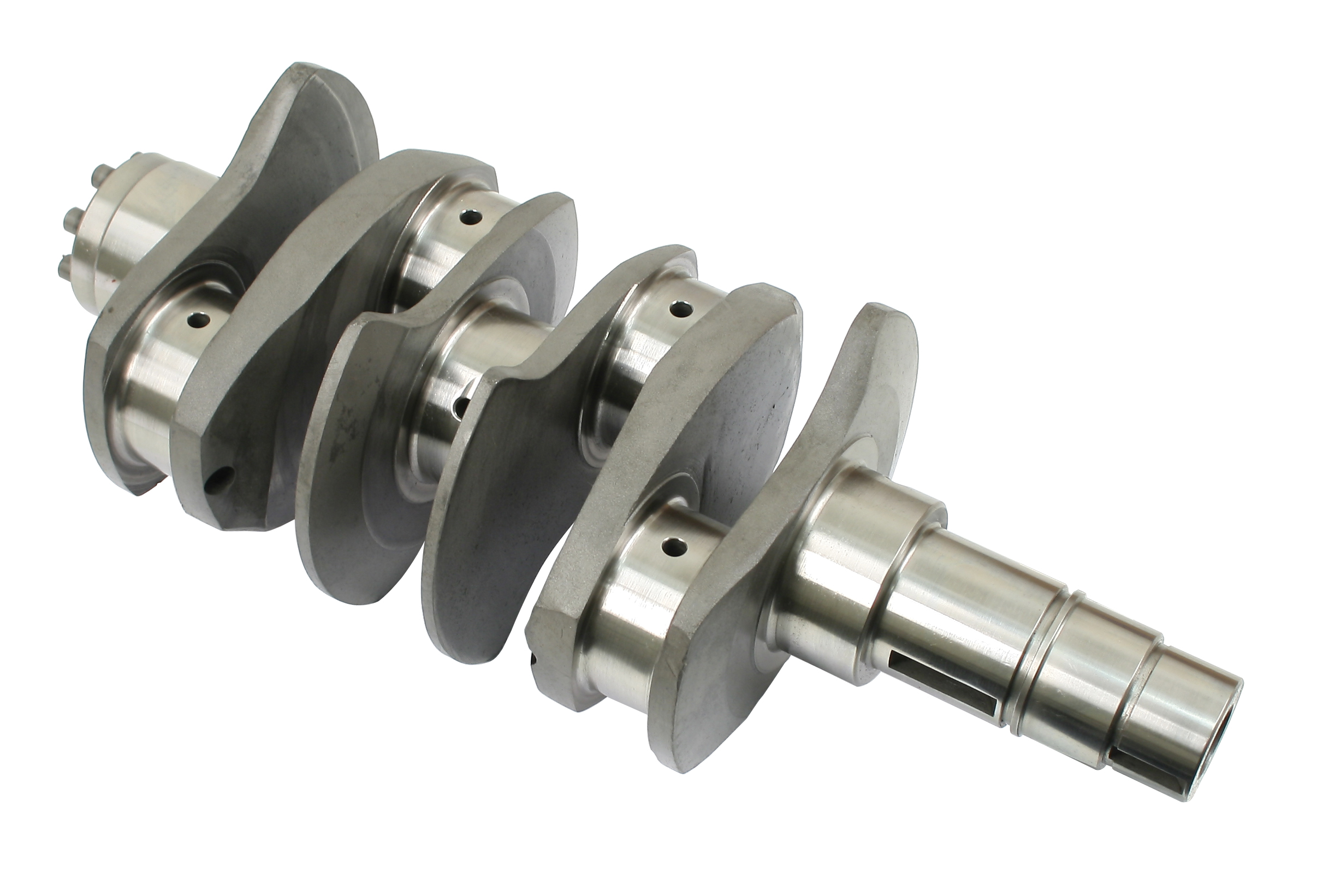

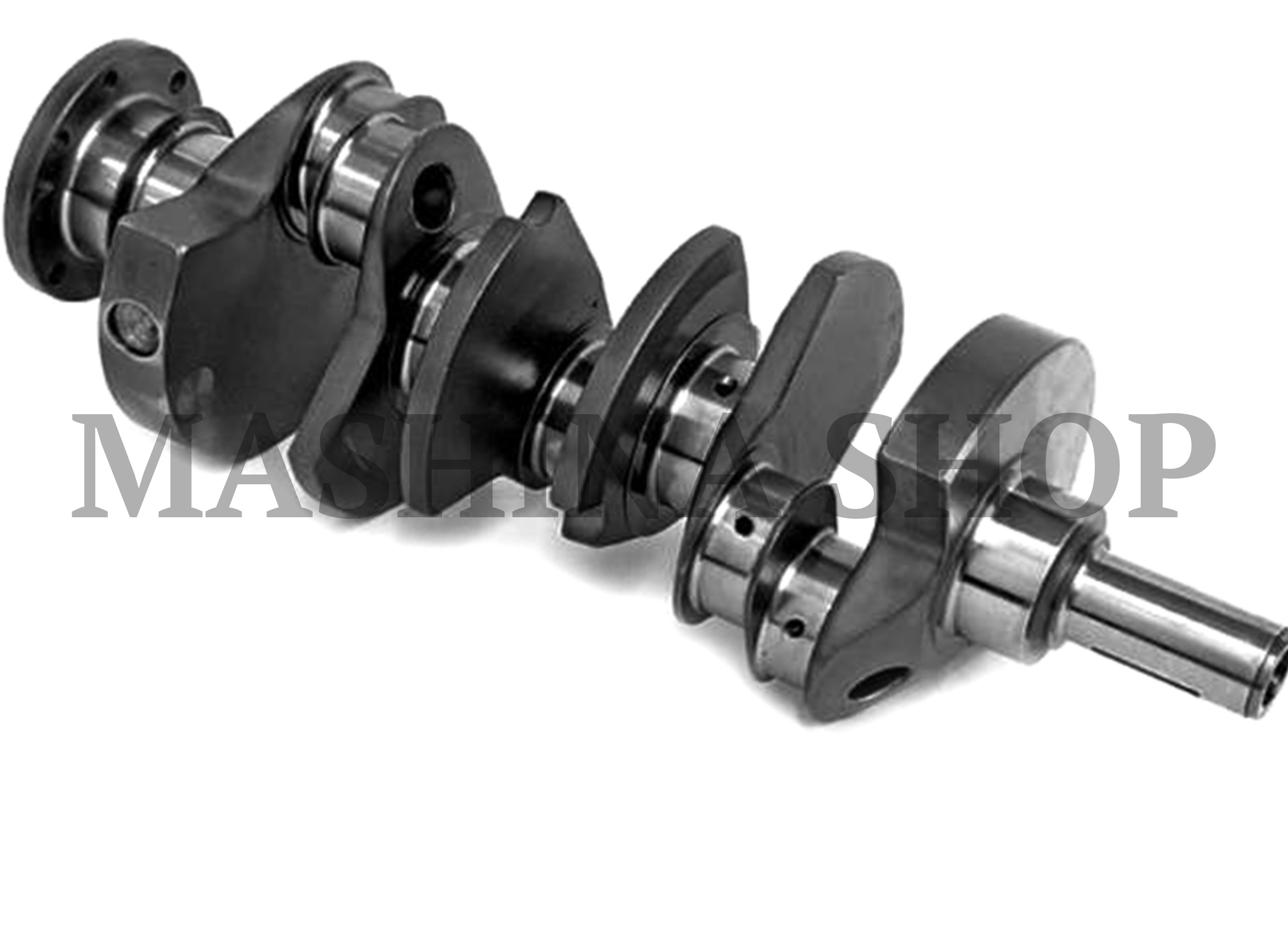

Коленчатый вал двигателя
|
Технология восстановления коленвала
|
Коленчатый вал двигателя воспринимает действия расширяющихся газов при рабочем ходе поршней, передаваемые шатунами, и преобразуем их в крутяший момент. Кроме того, коленчатый вал обеспечивает движение поршней во время вспомогательных тактов и пуска двигателя.
Коленчатые валы двигателя изготовляются штамповкой из средне углеродистых легированных сталей и литьем из модифицированного магнием чугуна в зависимости от конструктивных и технологических особенностей коленчатых валов.
Коленчатый вал состоит из коренных и шатунных шеек, соединенных щеками, к которым крепятся противовесы (могут быть отлитыми как одно целое с налом) переднего конца коленчатого вала, на котором имеются посадочный поясок крепления газораспределительного зубчатого колеса и шкива. На заднем конце коленчатого вала имеется маслоотражательный гребень, маслосгонная резьба и фланец (может отсутствовать) для крепления маховика. В торце имеется гладкое отверстие иод подшипник дли опоры ведущего вала коробки передач. В коренных шейках для масляных каналов выполнены отверстия пол углом к пустотелым шатунным шейкам, гле масло дополнительно очищается под действием центробежных сил.
Форма коленчатого вала определяется числом и расположением цилиндров, порядком работы и тактностъю двигателя. В большинстве случаев применяют полноопорные коленчатые валы, т.к. каждая шатунная шейка расположена между коренными. Для повышения износостойкости поверхностный слой коренных и шатунных шеек подвергают закалке на глубину 3—4 мм с нагревом ТВЧ. После термической обработки шейки валов, проводят шлифование шеек и полируют. Для повышения жесткости и надежности коленчатых валов применяют перекрытие шеек. Перед капитальным ремонтом двигателя проводят исследование дефектов коленчатого вала. После чего составляют технологическую последовательность ремонта по устранению дефектов коленчатого вала.
|
Ограничитель максимальной частоты вращения коленчатого вала
|
..
Коленчатые валы двигателя:
а — двигателя автомобиля ЗИЛ-130; б — двигателя ЯМЗ — 236; в — КамАЗ-740; 1 — передний конец вала; 2 — грязеуловитель; 3 — шатунная шейка; 4 — противовесы; 5— масло отражатель; 6 — фланец для крепления маховика; 7 — коренная шейка; 8 — щека; 9 — гайка; 10 и 15 — съемные противовесы; 11 — распрелелтельное зубчатое колесо; 12— установочный штифт; 13 — зубчатое колесо привода масляного насоса; 14 — винт: 16 — шпонка; А — величина перекрытия шеек.
Коленчатый вал Огайо — более 1200 коленчатых валов на складе
Джереми Мейсон одержал победу в Super Comp на Bristol NHRA Nationals, а на большом мероприятии Herndon Auto Salvage в Muncie Dragway Грег Диллман на своем Chevy II и Крис Форд на своем S10 также посетили круг победителей.
Посетите нашу страницу Attaboy, чтобы узнать больше о выдающихся клиентах компании Ohio Crankshaft!
**УВЕДОМЛЕНИЕ** Этот НОВЫЙ пакет двигателя теперь предлагается по цене 11,9 долларов США.00 из-за отозванного заказа. Получите сделку здесь!
434 Pump Gas SB Двигатель Chevy Dynoed — 609 лошадиных сил / 610 фунтов. Крутящий момент
Поршни SRP Pro Dish — сжатие 10,5:1
Алюминиевые головки DS225 Brodix
Алюминиевые коромысла Harland Sharp
Впускной коллектор BMP
ATM 4150/950 газ карбюратор
Готов к отправке
13 300,00 $ <<<< СЕЙЧАС 11 900 $
Джон одержал победу в спортивном парке Эджуотер со своей новой комбинацией коленчатого вала Огайо объемом 620 кубических дюймов – вперед, Джон.
Смотрите еще больше выигрышных комбинаций на нашей странице Attaboy!
08.
05.23 – СЕДЛА И НАПРАВЛЯЮЩИЕ – В отделе головок цилиндров компании Ohio Crank имеется огромный ассортимент посадочных мест и направляющих, а также производятся изделия нестандартных размеров.
09.05.23 – MOPARS В НАЛИЧИИ – Hemis и Wedges Strokers Nitro Specials 340/360, включая 4,1″ Наш абсолютно лучший ассортимент за долгое время. Доставка в тот же день для большинства.
09.05.23 — ОБНОВЛЕНИЕ. Baker Equipment – Мы проводим серьезную модернизацию наших кофемолок с коленчатым валом, включая установку выносных фильтров и множество новых деталей. Наша работа №1 – контроль качества.
08.05.23 — MATT HARTFORD NHRA Pro/Stock — Total Seal — один из наших лучших поставщиков, и Мэтт начинает очередной отличный сезон.
Национальный открытый чемпионат в Рейнольдсе, Джорджия. Расти и Тереза снова соревнуются в этом сезоне со своим верным биг-блоком Ohio Crankshaft объемом 632 кубических дюйма.
**ДОПОЛНЕНИЕ!**
После победы в Джорджии Расти занимает второе место на чемпионате NHRA Four-Wide Nationals в Шарлотте, Северная Каролина.Продолжайте в том же духе, Расти; мы разместим их прямо здесь… поздравляю!
Продукты Profiler Performance 174-X-C37-03 Full CNC 375 Sniper 24 градуса Головки В сборе с:
2,350 X 1,850 Клапаны Erson Competition из нержавеющей стали,
Pac # 1258 Springs Max Lift .975
Титановые фиксаторы
Flow 460 Int 325 Exhaust @ 800 Lift
Головки собраны и готовы к отправке
Цены см. на странице головок цилиндров
06.04.23 – LS Combo Позвоните Джеффу, чтобы узнать о специальном комбинированном пакете на железный блок Dart LS Next и коленчатый вал Ohio с 4,00-тактным шатуном LS.
07.04.23 – Мы балансируем комплекты и шатуны всех марок – Наш отдел балансировки всегда готов к работе.
08.04.23 – Большой заказ шатунов Mopar с большим блоком в – Кроме того, 4340 360 x 4,00 шатуны Mopar с малым блоком снова в наличии.
12.04.23 Позвоните нам, чтобы договориться о следующем блоке – Мы можем полностью подготовить и отправить по разумной цене. Много блоков в наличии!
2/10/23 БЛОКИ У нас есть от 50 до 75 популярных блоков на складе, готовые к отправке как есть или полностью обработанные
10.02.23 621 Race Motor В наличии, готов к отправке.
10.02.23 Шатуны Mopar Мы работаем над большой «партией» популярных номеров
23.10.90 NHRA Непредвиденные обстоятельства Сообщите нам, если вам нужны наклейки
09.02.23 Oliver Rods
Многие популярные номера уже в наличии09.02.23 Балансиры ATI Уже в наличии
09.
02.23 Подшипники King Bearings и уплотнительные кольца Total Большой запас хороших номеров (Отличные цены)
Наш склад кривошипа снова в наличии. Мы шлифуем каждый кривошип на месте в Гринвилле, штат Огайо.
Шатуны изготовлены из цельного прутка E4340 и готовы к механической обработке в соответствии с вашими спецификациями.
*УВЕДОМЛЕНИЕ* Для всех людей в списке ожидания, мы обрабатываем их сейчас и позвоним вам.
У нас самый большой в мире запас мелкоблочных шатунов Chevy, в том числе с труднодоступным носиком BB Chevy.
*Примечание* Все заготовочные малоблочные Шевроле имеют 8 противовесов.
Посетите нашу страницу коленчатого вала Ohio Crank.
Коленчатый вал | Secotools.com
Коленчатый вал является одним из наиболее сложных компонентов двигателя и включает в себя несколько производственных процессов с использованием сложной специальной оснастки. Критически важные для преобразования возвратно-поступательного линейного движения поршня во вращение коленчатые валы требуют максимально возможного контроля качества и строгих допусков.
- Экономичное сверление многочисленных отверстий, требующих снятия фаски.
- Изготовление множества отверстий с минимальными затратами на инструмент.
- Развёртывание точных отверстий с идеальной обработкой поверхности.
- Сверление большого количества отверстий с малым временем цикла, высоким качеством и надежностью.
- Эффективная и надежная обработка неровных заготовок, литой корки и загрязненных поверхностей.
- Эффективное точение и протяжка нестандартных заготовок, прерывистых резов и нечистых поверхностей.
- Производительная обработка штифтов, несмотря на неравномерный припуск и нечистые поверхности.
- Экономичное сверление многочисленных отверстий, требующих снятия фаски.
- Поддержание производительности и надежности при торцевом фрезеровании нестандартных заготовок, литой корки и загрязненных поверхностей.
| 9 0177 | 1 — Токарная и протяжная обработка нестандартного материала |
| Ваша задача: | Эффективное точение и протяжка неровных заготовок, прерывистых резов и загрязненных поверхностей. | |
| Наше решение: | Благодаря использованию различных токарных патронов, специальный токарно-протяжной диск может выполнять различные операции токарной обработки и обработки канавок, от черновой обработки с прерывистой до чистовой обработки. Используя стандартные толстые вставки в патронах, защищенные твердосплавными наковальнями, инструмент обеспечивает высокую стабильность процесса и исключительную надежность. Ваши преимущества включают экономичное, гибкое решение с ограниченными инвестициями в станки. | |
| Продукт: | Протяжной диск для поворота |
2 — Обработка штифтов, несмотря на неравномерность заготовки |
| Ваша задача: | Производительная обработка штифтов, несмотря на неравномерный припуск и нечистые поверхности. | |
| Наше решение: | Предлагая безопасный и надежный процесс обработки штифта, эта фреза обеспечивает длинную режущую дугу, которая контактирует с материалами заготовки для оптимизации производительности. Профиль специального инструмента подходит для различных профилей подшипников для различных конструкций коленчатых валов и поддерживает жесткие допуски в закаленной стали. Использование толстых пластин Duratomic ® позволяет надежно применять высокие скорости подачи. Ваши преимущества включают стабильный процесс для сложного приложения. | |
| Артикул: | Внутренние фрезы |
3 — Сверление многочисленных отверстий
90 173
Уникальная форма канавки оптимизирует удаление стружки, а использование пластин для сверления Perfomax делает процесс очень экономичным. Ваши преимущества включают снижение затрат при сохранении высокой стабильности процесса.900 03
4 — Торцевое фрезерование неровных заготовок, литой корки и загрязненных поверхностей
| Ваша задача: | Сохранение производительности и надежности при торцевом фрезеровании нестандартных заготовок, литой корки и загрязненных поверхностей. | |
| Наше решение: | Имея шестнадцать режущих кромок на сменную пластину, Double Octomill значительно снижает затраты на получение высококачественных результатов. Инструмент обеспечивает превосходное качество поверхности с максимальной надежностью, обеспечивает огромный срок службы корпуса фрезы и может использоваться как для черновой, так и для чистовой обработки. Ваши преимущества включают снижение затрат при сохранении максимальной производительности. | |
| Продукт: | Торцевая фреза Octomill |
900 03
5 — Сверление многочисленных отверстий
| Ваша задача: | Экономичное сверление множества отверстий, требующих снятия фаски. | |
| Наше решение: | Этот нестандартный инструмент включает токарные пластины со сверлом Crownloc для объединения сверления и снятия фаски в одну операцию. В сверлах Crownloc используются сменные головки с надежной системой блокировки, чтобы избежать отклонения и обеспечить высокую скорость съема стружки. Такой подход исключает затраты на переточку и повышает гибкость, позволяя быстро и легко применять сверла подходящей геометрии для различных целей. Ваши преимущества включают сокращение складских запасов инструментов и повышение эффективности производства. | |
| Продукт: | Crownloc ® Сверло для точечной обработки и снятия фаски |
900 03
5 — Создание многочисленных отверстий
| Ваша задача: | Создание многочисленных отверстий с минимальной стоимостью инструмента за штуку. | |
| Наше решение: | В сверлах Crownloc используются сменные головки с надежной системой блокировки, чтобы избежать отклонения и обеспечить высокую скорость съема стружки. Такой подход исключает затраты на переточку и повышает гибкость, позволяя быстро и легко применять сверла подходящей геометрии для различных целей. Ваши преимущества включают сокращение складских запасов инструментов и повышение эффективности производства. | |
| Продукт: | Crownloc ® . 79 5 — Точное отверстие с развертыванием |
| Ваша задача: | Развёртывание точных отверстий с идеальным качеством поверхности. | |
| Наше решение: | Развертка со сменной головкой Precimaster™ Plus сводит к минимуму затраты на отверстие, обеспечивая превосходные результаты. Кроме того, линейки Nanofix™, Precifix™ и Xfix™ дополняют наш ассортимент продуктов для развертывания, гарантируя производительное и высококачественное решение для отверстий диаметром от 2,9диаметром от 7 мм до 155 мм. Ваши преимущества включают снижение затрат при сохранении строгих допусков и требований к чистоте поверхности. | |
| Продукт: | Seco Reaming Solutions |
6 — Сверление многочисленных отверстий
| Ваша задача: | Сверление многочисленных отверстий с малым временем цикла, высокой качество и надежность. | |
| Наше решение: | Обеспечивая высокую производительность при работе с наклонными выходами или пересекающимися отверстиями, сверло Seco Feedmax для снятия фаски использует легкую геометрию и специальную подготовку кромок для повышения безопасности процесса и увеличения срока службы инструмента. Инструмент также имеет покрытие с низким коэффициентом трения и использует четыре кромки для повышения стабильности. Ваши преимущества включают сохранение производительности при бурении сложных скважин с высокими допусками. | |
| Продукт: | Seco Feedmax TM Сверло для снятия фаски |
| Ваша задача: | Обработка нестандартных заготовок, литая кожа и загрязненные поверхности эффективно и надежно. | |
| Наше решение: | Профиль этой уникальной фрезы позволяет фрезеровать опорную поверхность и две выточки. Разное |
