Компрессор с двигателем внутреннего сгорания
Широчайшая сфера применения стала основной причиной появления все новых и новых видов компрессорного оборудования. Наибольшее распространение получили агрегаты, оснащенные электродвигателем. Однако при отсутствии бытовой или промышленной сети их эксплуатация невозможна.
Конечно, для подключения оборудования можно использовать электрогенератор, но намного целесообразнее приобрести компрессор с двигателем внутреннего сгорания. Такое решение позволяет сэкономить и деньги, и полезную площадь. Да и обслуживать придется один агрегат вместо двух. А это означает дополнительное снижение как финансовых, так и временных затрат.
Преимущества компрессорного оборудования с ДВС
Возможность эксплуатации в автономном режиме — это важное, но далеко не единственное достоинство агрегатов с двигателем внутреннего сгорания. К примеру, нельзя не отметить:
- Широчайший модельный ряд. На рынке представлены как бензиновые, так и дизельные установки, которые различаются по мощности, производительности, рабочему давлению и другим параметрам.
- Отличные эксплуатационные характеристики. Современные моторы для компрессоров с внутренним сгоранием отличает высокий моторесурс, нетребовательность к обслуживанию, минимальный уровень шума. Кроме того, все агрегаты комплектуются системой «легкий старт», что обеспечивает простой запуск двигателя даже при низкой температуре.
- Нетребовательность к окружающим условиям. Значительная часть моделей на базе ДВС изначально разрабатывается с учетом эксплуатации в «поле». Их оснащают специальным корпусом, который защищает механизм от влаги, пыли, механических повреждений и прочих воздействий.
Отдельно стоит отметить экономичность современных двигателей внутреннего сгорания, которыми комплектуют компрессоры. При разработке новых моделей и зарубежные, и российские производители уделяют особое внимание снижению расхода топлива. К примеру, дизельные агрегаты мощностью 150-170 кВт, сжимающие до 20 000 л/мин воздуха, в среднем потребляют около 30 литров солярки.
Виды компрессоров с ДВС
Все автономные компрессорные установки, представленные на современном рынке, можно классифицировать по таким признакам, как:
- Тип топлива. Бытовое и полупрофессиональное оборудование представлено бензиновыми агрегатами. Мощность таких моделей варьируется в пределах 3-15 кВт, а выработка составляет 200-2000 л/мин. Дизельные агрегаты, как правило, более мощные. Они производят до 45 000 л/мин сжатого воздуха, поэтому подходят как для профессионального, так и для промышленного применения.
- Конструкция. По этому признаку все компрессоры с внутренним сгоранием топлива делят на два типа — поршневые и винтовые. Первые представлены установками различной мощности и могут быть и бытовыми, и профессиональными. Вторые отличаются большей производительностью, поэтому чаще всего их используют для решения различных промышленных задач.
- Степень мобильности. Все установки, предназначенные для сжатия воздуха, делят на стационарные, передвижные и мобильные. Агрегаты первого типа обычно используют на производствах. Передвижные модели собирают на базе колесного шасси и оснащают дышлом для буксировки. Мобильные компрессоры отличает небольшой вес и компактные размеры, благодаря чему их легко перемещать в пределах помещения или перевозить с одного объекта на другой.
Агрегаты первого типа обычно используют на производствах. Передвижные модели собирают на базе колесного шасси и оснащают дышлом для буксировки. Мобильные компрессоры отличает небольшой вес и компактные размеры, благодаря чему их легко перемещать в пределах помещения или перевозить с одного объекта на другой.Безусловно, мы привели далеко не полную классификацию, но и она позволяет получить общее представление о видах компрессоров с двигателем внутреннего сгорания. Что же касается других различий, то к их числу можно отнести тип привода (прямой или ременный), наличие или отсутствие защитного кожуха, степень сжатия (низкого и высокого давления) и другие характеристики.

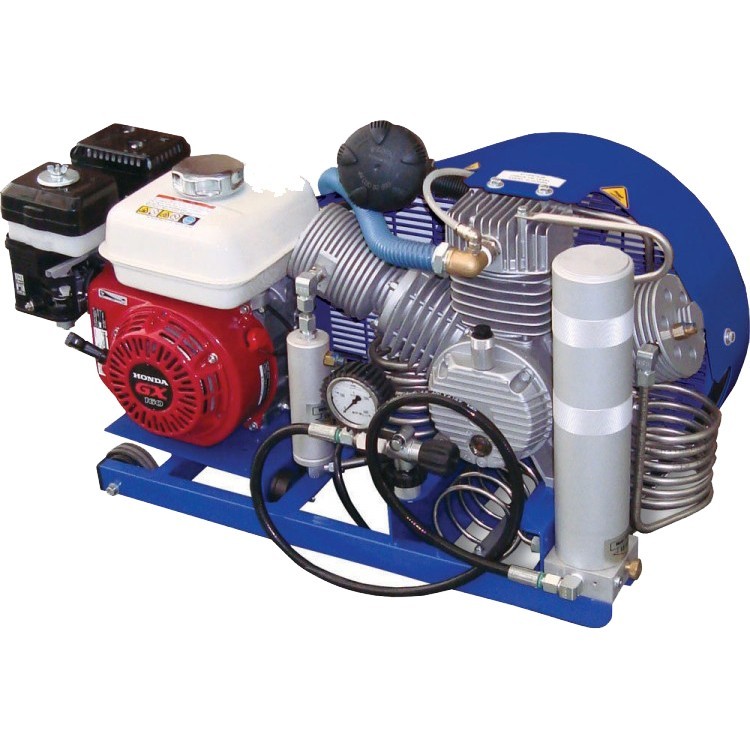

Компрессор с двигателем внутреннего сгорания
Особенности эксплуатации
Чтобы продлить срок службы компрессорной техники и обеспечить безопасность обслуживающего персонала, при использовании оборудования необходимо придерживаться установленных правил, а также рекомендаций производителя.
В том числе:
- передвижные агрегаты следует оборудовать противооткатными упорами;
- монтаж мощных стационарных установок выполняют на специальном фундаменте;
- после первых 7-8 часов эксплуатации необходимо сменить масло;
- уровень технологических жидкостей следует проверять ежедневно;
- воздушный фильтр меняют по мере необходимости, но не реже 1 раза в год;
- конденсат из ресивера следует сливать ежедневно;
- обслуживание агрегата выполняется силами персонала, прошедшего обучение.
Также стоит отметить, что в случае поломки компрессора с двигателем внутреннего сгорания недопустимо самостоятельно выполнять ремонт. Особенно в том случае, если техника находится на гарантии. Несанкционированное вмешательство автоматически аннулирует обязательства завода-производителя.
Не нашли ответа на интересующий вас вопрос? Проконсультируйтесь со специалистом ГК «Энергопроф»: 8 (800) 333-47-93.
Примеры оборудования
Все модели Автор: Елена БольшоваИсточники:
- Поршневые компрессоры: Учеб. пособие для студентов вузов, обучающихся по специальности «Холодильные и компрессорные машины и установки» / Б. С. Фотин, И. Б. Пирумов, И. К. Прилуцкий, П. И. Пластинин; Под ред. Б. С. Фотина. Л.: Машиностроение. Ленингр. отд-ние, 1987. — 372 с.: ил.
- Бухарин Н. Н. Моделирование характеристик центробежных компрессоров. Л.: Машиностроение, Ленингр. отд-ние, 1983.— 214 с, ил.
- Бесшатунные поршневые двигатели внутреннего сгорания / С.С. Баландин. М.: ЁЁ Медиа, 1989. — 477 c.
Выбор электродвигателя для компрессора | Техпривод
Компрессоры широко применяются в быту и промышленности для сжатия воздуха и других газов с целью обеспечения работы пневматического инструмента и иного оборудования.
Роль привода компрессорной установки чаще всего выполняет электродвигатель. При проектировании важно правильно подобрать двигатель по ряду критериев. Ниже мы расскажем, как это сделать.
Синхронный или асинхронный?
Как показывает опыт, для использования в составе компрессорных установок наилучшим образом подходят синхронные электродвигатели. Этому есть несколько причин:
- при одинаковых габаритных размерах синхронные двигатели мощнее асинхронных;
- при увеличении нагрузки на вал обороты синхронного привода не падают, что позволяет поддерживать высокую производительность компрессора;
- КПД синхронных электродвигателей на несколько процентов выше, чем асинхронных, что объясняется использованием постоянных магнитов и наличием увеличенного воздушного зазора;
- возможность работы с коэффициентом мощности вплоть до cosφ=1;
- при аварийном падении напряжения двигатель сохраняет высокую перегрузочную способность и продолжает надежно работать;
- при эксплуатации в режиме перевозбуждения синхронные электродвигатели отдают в электросеть реактивную мощность, что сводит к минимуму потери и падения напряжения в ней.
Однако, несмотря на все эти достоинства, синхронные двигатели применяются сравнительно редко, поскольку имеют целый ряд существенных недостатков:
- сложная конструкция, снижающая надежность;
- сложная схема запуска, увеличивающая стоимость компрессора и затраты на его обслуживание;
- сложная система управления оборотами, не позволяющая в полной мере применять плавный пуск и регулировку давления компрессора путем изменения скорости;
- сравнительно высокая стоимость.
Перечисленные недостатки синхронных агрегаты перевешивают их преимущества, поэтому в компрессорах используются надежные, дешевые асинхронные двигатели. О них и пойдет речь ниже.
Характеристики электросети
При выборе двигателя необходимо принимать во внимание особенности электросети, в которую он будет включаться. В одних случаях потребуются однофазные модели, рассчитанные на переменный ток напряжением 220 В, в других — трехфазные электродвигатели, работающие от сети 380 В.
Режим работы
Чаще всего компрессоры работают в продолжительном режиме работы (S1 по ГОСТ). С учётом этого оптимальным выбором становятся нереверсивные электродвигатели, рассчитанные на редкие запуски. Двигатели с режимом работы S1 способны работать продолжительное время без остановки при должном охлаждении.
Пусковой статический момент
Еще один важный фактор, который нужно учитывать — особенности запуска компрессора. Его пусковой статический момент может значительно превышать номинальный, поэтому необходимо располагать точными данными и подбирать электродвигатель, способный привести компрессор в действие с учетом пускового момента.
Указанное обстоятельство имеет значение не только при комплектации компрессора новым двигателем, но и при замене вышедшего из строя привода, особенно при установке однофазной модели вместо трёхфазной. Первая имеет приблизительно в три раза меньший пусковой момент.
Таким образом, есть вероятность, что компрессор, который успешно функционировал с трёхфазным двигателем, с однофазным не запустится.
Скорость и охлаждение
Регулировка скорости двигателя в компрессоре имеет смысл в двух случаях:
- Плавный пуск. Обычно реализуется схемой «звезда-треугольник».
- Плавный пуск и изменение скорости при работе с целью регулировки и поддержания заданного давления на выходе компрессора. Реализуется применением преобразователя частоты.
Несмотря на то, что в компрессорах электродвигатель работает со скоростью не менее 50% от номинала, при понижении оборотов двигателя с крыльчаткой существенно ухудшается воздушное охлаждение. Поэтому в случае с регулировкой скорости необходимо выбирать агрегат с принудительным охлаждением, в котором есть встроенный вентилятор с отдельным питанием.
Геометрические параметры
Подбирайте двигатель так, чтобы его габариты, диаметр вала и другие геометрические параметры соответствовали тем, которые имеет компрессорная установка.
Тогда механические соединения двигателя и компрессора не будут представлять особых сложностей.
Выбор мощности
Как было сказано выше, компрессор — устройство с постоянной нагрузкой и продолжительным режимом работы. Как и для прочих машин с аналогичными характеристиками, требуемая мощность электродвигателя для компрессора определяется по мощности на валу.
Если двигатель будет соединяться с компрессором ременной или шестерёнчатой передачей, необходимо закладывать в расчёты КПД последней. Для этого используется следующая формула:
P = kЗ x (Q x A x 10-3) / (ηК х ηП)
где:
P — требуемая мощность электродвигателя в кВт;
kЗ — коэффициент запаса, варьирующийся, как правило, от 1,05 до 1,15. Он необходим, чтобы включить в расчёты факторы, не поддающиеся вычислениям;
Q — подача (производительность) компрессора, выраженная в м3/с;
А — работа адиабатического и изотермического сжатия атмосферного воздуха объёмом 1 м3 до требуемого давления;
ηК — индикаторный КПД компрессора.
В этом значении отражается потеря мощности, возникающая при реальном сжатии воздуха. Как правило, оно варьируется от 0,6 до 0,8;
ηП — КПД передачи, соединяющей электродвигатель и компрессор. Как правило, его значение варьируется от 0,9 до 0,95.
Запас мощности
В некоторых случаях компрессор работает с производительностью, превышающей расчётную. Это, как правило, бывает связано с особенностями градации моделей и ограниченной возможностью выбора. Если предполагается эксплуатация устройства в таких условиях, его нужно комплектовать электродвигателем повышенной мощности. Это увеличит ресурс двигателя и создаст запас по мощности для компрессора.
