Коробки передач на автомобили ВАЗ 2101-2107

На автомобили ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 устанавливается несколько коробок передач.

Рассмотрим, что это за коробки, какие у них передаточные числа и какая маркировка.

Коробки передач на автомобили ВАЗ 2101-2107

1. Коробка передач четырехступенчатая 2101.

Устанавливается на автомобили ВАЗ 2101, 21011, 21013, 2102, 21021, 2103, 21051.

Передаточные числа: 1-я передача — 3,75, вторая — 2,30, третья — 1,49, четвертая — 1,00, задний ход — 3,87.

В паре с коробкой работает редуктор «01» с передаточным числом главной пары 4,3 (4,4 для некоторых моделей).

Привод спидометра с 12-ю зубцами 2101-1702150-01.

2. Коробка передач четырехступенчатая 2106.

Устанавливается на автомобили ВАЗ 2106 с двигателем 1,6 л.

Передаточные числа: 1-я передача — 3,24 (3,67), вторая — 1,98 (2,10), третья — 1,29 (1,36), четвертая — 1,00, задний ход — 3,34 (3,53).

В паре с коробкой работает редуктор «03» с передаточным числом 4,1 либо «06» с главной парой 3,9.

Привод спидометра с 9-ю зубцами 2103-1702150-01.

3. Коробка передач четырехступенчатая 2106.

Устанавливается на автомобили ВАЗ 21063, 21061 с двигателями 1,5 и 1,3 л.

Передаточные числа: 1-я передача — 3,75 (3,67), вторая — 2,30 (2,10), третья — 1,49 (1,36), четвертая — 1,00, задний ход — 3,87 (3,53).

В паре с коробкой работает редуктор «03» с передаточным числом главной передачи 4,1 (4,3).

Привод спидометра с 9-ю зубцами 2103-1702150-01.

3. Коробка передач пятиступенчатая 2105/2107.

Устанавливается на автомобили ВАЗ 2105, 21052, 2104, 21043, 2107, 21072, 21074.

Передаточные числа: 1-я передача — 3,67, вторая — 2,10, третья — 1,36, четвертая — 1,00, пятая — 0,82, задний ход — 3,53.

В паре с коробкой работает редуктор «06» с передаточным числом главной передачи 3,9.

Привод спидометра с 13-ю зубцами 2106-1702150-01.

3. Коробка передач пятиступенчатая 2106.

Устанавливается на автомобили ВАЗ 21065.

Передаточные числа: 1-я передача — 3,67, вторая — 2,10, третья — 1,36, четвертая — 1,00, пятая — 0,82, задний ход — 3,53.

В паре с коробкой работает редуктор «06» с передаточным числом главной передачи 3,9.

Привод спидометра с 13-ю зубцами 2106-1702150-01.

Примечания и дополнения

— Каждая коробка передач имеет привод спидометра соответствующий передаточному числу главной передачи редуктора . Что бы их различать на коробку при помощи краски наносится цветная метка. Синяя метка — передаточное число главной передачи 3,9, красная метка — передаточное число 4,1, без метки — 4,3 (4,4). Помимо этого возле сапуна краской может быть нанесена определенная цифра. На коробки для автомобиля ВАЗ 2107 — цифра семь, для ВАЗ 2104 и 2105 — цифра пять, ВАЗ 2106 — шесть.

— Если на автомобиль установлена коробка не соответствующая передаточному числу главной передачи, спидометр начнет показывать не верные показания.

— Что такое передаточное число? Передаточное число — это отношения числа зубьев ведущей и ведомой шестерен. Например, 43 зубьев у ведомой и 11 у ведущей. Делим 43 на 11, получаем передаточное число 3,9.

— С 1987 года коробки передач для классических автомобилей ВАЗ унифицированы по передаточным числам.

Еще статьи по автомобилям ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

— Определяем какой стоит редуктор заднего моста на ВАЗ 2101-2107

— Неисправности заднего моста автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

— Диагностика неисправностей редуктора заднего моста ВАЗ 2101-2107, 21213

— Все редукторы заднего моста автомобилей ВАЗ 2101-2107, 2121

— Объем масла в коробке передач некоторых автомобилей ВАЗ

Подписывайтесь на нас!

Как снять и поставить коробку передач на ВАЗ 2107, крепление КПП, снятие рычага переключения, инструкции с фото и видео

Коробка передач принадлежит к числу наиболее важных узлов автомобиля, от бесперебойной работы которых зависит долговечность и надёжность машины. Если возникает необходимость снять КПП для её замены или проведения ремонтных работ, следует быть уверенным в том, что без демонтажа коробки в данном случае не обойтись, т. к. снятие КПП представляет собой достаточно сложный и трудоёмкий процесс, особенно если он выполняется впервые. Замена или ремонт коробки на СТО — мероприятие дорогостоящее, поэтому многие владельцы автомобилей ВАЗ-2107 предпочитают выполнять эти работы самостоятельно. Что следует знать автолюбителю, который впервые снимет КПП «семёрки» без посторонней помощи?

Содержание

  • Когда может потребоваться демонтаж КПП ВАЗ-2107

  • Крепление КПП ВАЗ-2107

    • Видео: как снять и поставить на место подушки КПП ВАЗ-2107

  • Как самостоятельно снять КПП ВАЗ-2107

    • Какие потребуются инструменты

    • Подготовительные работы

    • Снятие рычага управления КПП и другие работы в салоне

    • Демонтаж коробки передач

  • Как поставить КПП на место

    • Центровка диска сцепления

    • Установка коробки и рычага управления КПП

      • Видео: снятие и установка рычага управления КПП ВАЗ-2107

Когда может потребоваться демонтаж КПП ВАЗ-2107

Демонтаж КПП ВАЗ-2107 может потребоваться, если необходимо:

  • заменить или отремонтировать сцепление;
  • заменить сальники коленчатого вала и первичного вала коробки;
  • заменить или провести ремонт самой КПП.

В случае с заменой сцепления коробку можно и не снимать полностью, а только сместить её в сторону, чтобы первичный вал КПП вышел из корзины сцепления, но доступ к деталям сцепления в этом случае будет ограниченным. Полный демонтаж коробки передач позволяет в этом случае осуществить визуальную ревизию таких компонентов, как картер сцепления, а также сальники первичного вала КПП и коленвала, и, в случае необходимости, заменить их.

Признаками того, что требуется ремонт или замена самой коробки, могут быть течь масла, посторонние шумы, блокировка колёс при движении и т. д. При появлении первых симптомов не следует затягивать с ремонтом, чтобы не дать КПП выйти из строя.

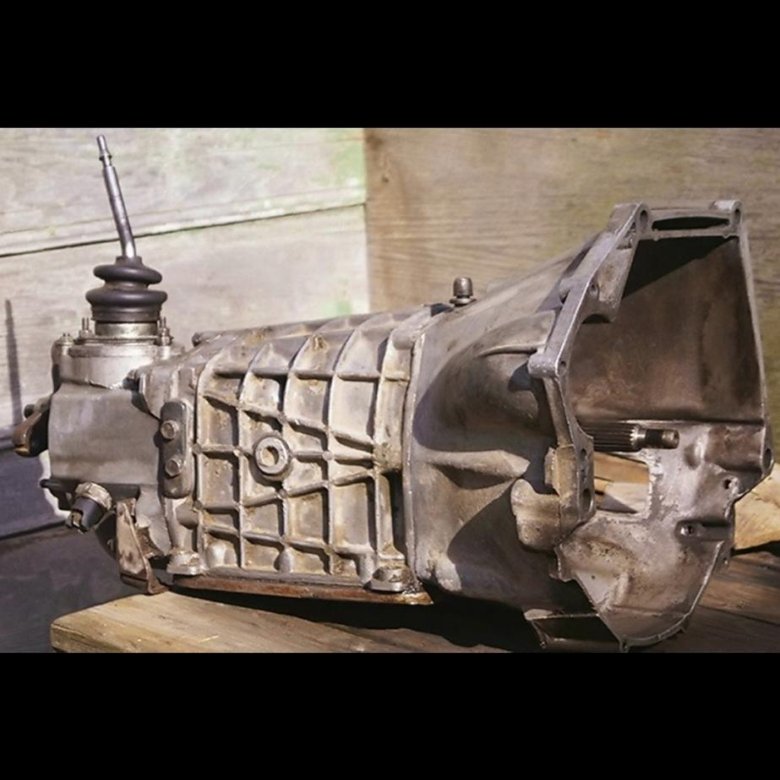

Коробка передач — один из ключевыз узлов автомобиля

Крепление КПП ВАЗ-2107

Передняя часть коробки фиксируется на двигателе болтами крепления картера сцепления. При снятии КПП эти болты откручиваются в последнюю очередь. Снизу коробка поддерживается поперечиной или кронштейном, который крепится к кузову болтами и гайками на 13. Поперечина имеет такую деталь, как подушка: именно на ней лежит тело КПП. При износе подушки может появиться вибрация во время движения, поэтому она должна плотно прилегать к корпусу коробки передач. Подушка крепится к кронштейну двумя болтами на 13. Задняя часть КПП соединяется с карданным валом тремя болтами на 19.

Видео: как снять и поставить на место подушки КПП ВАЗ-2107

Как самостоятельно снять КПП ВАЗ-2107

Прежде чем приступать к демонтажу КПП, следует подготовить инструменты и материалы, которые могут потребоваться при работе, а также определиться с местом проведения разборки.

Снять можно (даже проще одному — никто не мешается), на яму доску поперёк положить, коробку стащить на эту доску.
А вот воткнуть одному, наверное, очень сложно, проблема даже не в весе КПП, а одеть КПП на вал, чтобы коробка «села»

[x]

http://www. lada-forum.ru/index.php?showtopic=49447

Какие потребуются инструменты

Для снятия и установки на место коробки передач ВАЗ-2107 потребуются:

  • набор рожковых и накидных ключей, среди которых обязательно должны быть ключи на 10, 13, 19;
  • набор головок тех же размеров, что и ключи, а также карданные шарниры с удлинителем;
  • пассатижи, отвёртки, пинцет;
  • воронка и ёмкость для масла;
  • домкрат и деревянные брусья;
  • ветошь.

Подготовительные работы

Работы по снятию коробки передач ВАЗ-2107 выполняются, как правило, в смотровой яме, на эстакаде или с использованием подъёмника

. Последовательность действий при этом может быть следующей:

  • автомобиль приподнимается домкратом с обеих сторон, подкладываются деревянные брусья, чтобы задняя часть оставалась на весу;

    Перед началом работы автомобиль приподнимается домкратом с обеих сторон, подкладываются деревянные брусья, чтобы задняя часть оставалась на весу

  • отсоединяется карданный вал. Для этого необходимо рычаг переключения передач перевести в нейтральное положение, чтобы карданный вал можно было вращать рукой. После этого откручиваются три гайки, которыми муфта кардана крепится к фланцу КПП;

    Откручиваются три гайки, которыми муфта кардана крепится к фланцу КПП

  • вращая карданный вал, необходимо вынуть болты, которые удерживались гайками, и отсоединить муфту кардана от фланца коробки передач;

    Вращая карданный вал, необходимо вынуть болты, которые удерживались гайками, и отсоединить муфту кардана от фланца коробки передач

  • откручиваются четыре гайки, которыми карданный вал крепится к заднему мосту, кардан отсоединяется и отводится в сторону;

    Кардан отсоединяется от заднего моста и отводится в сторону

  • отключается (или совсем снимается) аккумулятор автомобиля;
  • снимается глушитель целиком, т. е. его задняя часть, резонатор и расположенная в передней части приёмная труба.

    Глушитель снимается полностью, в том числе приёмная труба к выпускному коллектору

После этого необходимо:

  • отсоединить датчик кислорода;

    Датчик кислорода отключается с помощью рассоединения колодки

  • отсоединить электропровод, питающий лампу фонаря заднего хода;

    Необходимо отсоединить электропровод, питающий лампу фонаря заднего хода

  • ослабить гайку троса спидометра и отсоединить трос;

    Гайку троса спидометра необходимо ослабить, трос отсоединить и отвести в сторону

  • снять рабочий цилиндр сцепления, причём цилиндр нужно только извлечь из кронштейна, не отворачивая гайку шланга цилиндра;

    Рабочий цилиндр нужно только извлечь из кронштейна, не отворачивая гайку шланга цилиндра

  • снять стартер, открутив два верхних крепёжных болта и один нижний.

    Открутив крепёжные болты, необходимо снять стартер

Снятие рычага управления КПП и другие работы в салоне

В салоне автомобиля необходимо разобрать рычаг управления коробкой передач. Для этого следует поднять чехол рукоятки и в самом низу рычага зафиксировать отвёрткой запорную втулку. Затем нужно вывести втулку из рычага, а сам рычаг снять с механизма. Пинцетом следует извлечь из вытащенного стержня резиновую демпферу рычага. Далее необходимо:

  • снять три оставшиеся на так называемой кулисе втулки;

    Необходимо снять три оставшиеся на так называемой кулисе втулки

  • выкрутить болты, которые крепят к полу крышку рычага и снять крышку;

    Следующий шаг — снятие крышки рычага управления КПП

  • выкрутить болты, на которых крепится крышка рукоятки стояночного тормоза;

    После этого необходимо выкрутить болты, на которых крепится крышка рукоятки стояночного тормоза

  • снять чехол ручника и открутить винты, удерживающие коврик;
  • открутить гайки, которые крепят салазки передних сидений к кронштейнам;

    Нужно открутить гайки, которые крепят салазки передних сидений к кронштейнам

  • снять металлическую накладку, открутив удерживающие её болты;

    Далее необходимо снять металлическую накладку, открутив удерживающие её болты

  • коврик поднять и свернуть, чтобы не мешал;
  • снять шланг подвода тёплого воздуха к воздушному фильтру.

Демонтаж коробки передач

Затем нужно снова спуститься под машину, слить из коробки отработанное масло в заранее подготовленную ёмкость, после чего выполнить следующее:

  • выкрутить болты, на которых крепится защитная крышка картера сцепления;

    Необходимо снять защитную крышку картера сцепления

  • подпереть деревянным брусом кронштейн (или поперечину), и выкрутить две гайки, которыми кронштейн крепится к кузову;

    Перед снятием кронштейна, следует установить под ним деревянную подпорку

  • подставить под коробку домкрат или деревянный брус и открутить 4 болта, удерживающие картер сцепления крепится на блоке цилиндров;

    Подперев коробку домкратом или деревянным брусом, нужно открутить четыре болта, котрыми картер сцепления крепится к блоку цилиндров

  • отвести картер от блока цилиндров с помощью отвёртки;
  • сместить КПП назад и вывести первичный вал из ступицы ведомого диска.

    Чтобы освободить корбку, следует сместить КПП назад и вывести первичный вал из ступицы ведомого диска

Коробка передач весит более 50 килограмм, это следует учитывать, снимая крепёжные элементы, чтобы не получить травму.

У всех классик крепёж на 4 болта. Проверь, если машина новая и ещё КПП не снималось то верхние болты могут быть прикрыты заводскими транспортировочными шайбами! В мурзилке болтов не видно, но взгляни со стороны свечей чуть выше нижнего болта, его очень хорошо видно, другой над стартером.

byran

http://www.semerkainfo.ru/forum/viewtopic.php?f=12&t=1512&start=60&view=print

Как поставить КПП на место

Устанавливается на место КПП в обратном порядке.

Центровка диска сцепления

Если по ходу демонтажа коробки снималось сцепление, то перед установкой КПП на своё место потребуется центровка диска сцепления. Известно, что на «семёрке» (как и на остальной «классике») первичный вал коробки выступает за пределы КПП и приводится в движение посредством фередо — ведомого диска сцепления с помощью шлицов. Ещё дальше первичный вал располагается в подшипнике коленвала.

Смысл центрирования заключается в том, что фередо должен попасть по центру подшипника коленвала. Если этого не произойдёт, установка первичного вала коробки будет невозможной: даже если попасть на шлицы, в подшипник вал не сядет.

Для центровки диска сцепления потребуется металлический стержнь, например, обрезок первичного вала КПП

Для центровки диска потребуется любой металлический стержень (оптимально — кусок старого первичного вала коробки передач). Фередо помещается внутрь корзины, после чего корзина подвешивается к корпусу двигателя. Стержень вставляется в отверстие и садится в подшипник. В таком положении корзина прочно закрепляется на корпусе.

При центровке диска сцепления стержень необходимо вставить в отверстие и посадить в подшипник, после чего нужно закрепить корзину

Дело в том, что, как я уже сказал, КПП от классики практически вечные. Мосты могут меняться, двигатели, кузова, а коробка живёт дольше всех. И не бывает так, что она наполовину работает, либо работает, либо нет, поэтому, с разборки можно купить КПП в исправном состоянии вообще без дефектов. Можно купить, конечно, новую, но она уже сделана в России, а те, которые с разборок, они сняты с автомобилей советского производства, поэтому им я бы доверял больше.

Коля Гофман

https://blamper.ru/auto/lada-vaz/2107/qa/remontirovat-li-kpp-5494c151fa1ad9625b8b457b

Установка коробки и рычага управления КПП

Перед тем как ставить коробку передач на место, необходимо очистить первичный вал КПП и нанести на него слой смазки ШРУС-4. Все шаги по установке коробки на своё место являются зеркальным отражением пунктов, выполненных при разборке, т. е. осуществляется обратная последовательность действий. После установки следует залить требуемое количество масла в коробку.

Чтобы установить на место рычаг управления коробкой передач, необходимо разместить внутри корпуса рычага все снятые ранее втулки в обратной последовательности. После этого рычаг насаживается на механизм переключения передач и с помощью набивания фиксируется на нём. Далее восстанавливаются чехлы рычага и укладывается снятый коврик.

Видео: снятие и установка рычага управления КПП ВАЗ-2107

Если коробка передач ВАЗ-2107 снимается (тем более, устанавливается) впервые, лучше делать этого с помощью опытного специалиста, чтобы не вывести из строя какую-нибудь дорогостоящую деталь и не нанести травму самому себе. Если водителя беспокоят какие-либо шумы, вибрации или другие неисправности автомобиля, следует попытаться устранить их более доступными способами, и только если принятые меры не дали результата, приступать к ремонту КПП. Коробку ВАЗ-2107 принято считать достаточно надёжным, но одновременно и сложным агрегатом, поэтому её разборкой без опытного специалиста заниматься не рекомендуется.

  • Автор: Игорь Светличенко
