Насос гидроусилителя (Гур) ВАЗ 2110, ВАЗ 2112, ВАЗ 2123 / Германия 7691 955 339 в сборе

 Уважаемые покупатели, во избежание ошибок при отправке насоса гидроусилителя (Гур), в строке "Комментарий" указывайте модель вашего автомобиля, год выпуска.

         Масляный насос гидроусилителя руля (Гур), чаще всего заменяется следующими терминами: насос гидроусилителя, гидроусилитель. Поэтому, если вы услышите эти термины, то знайте, что речь идёт об одном и том же.

         Гидроусилитель представляет собой важный узел рулевого управления автомобиля. Он состоит из насоса, распределителя, гидроцилиндра, соединительных шлангов, рабочей жидкости, бочка.

         Насос гидроусилителя обеспечивает всю систему требуемым давлением для создания циркуляции масла. Чаще всего для современных автомобилей используют пластичные насосы. Все по тому, что у них высокий коэффициент полезного действия, и при этом имеют повышенный срок эксплуатации. Насос, как правило, располагается на силовом агрегате. Работа привода осуществляется за счет ременной передачи, которая взаимодействует с коленчатым валом.

         Гидроусилитель руля (ГУР) является одним из важных изобретений, который обеспечивает легкий поворот руля при выполнении определенного маневра. К тому же, наличие данного устройства в рулевом управлении способствует повышению маневренности транспортного средства за счет того, что водителю теперь не нужно прилагать повышенное усилие для поворота руля.

         ГУР также способствует повышению безопасности при возникновении некоторых непредвиденных ситуаций на дороге. Он смягчает вибрацию на руле от колес, когда автомобиль наезжает на камень или другую неровность. Также он обезопасит водителя в случае внезапного прокола колеса (он удерживает руль в прямолинейном направлении), таким образом, автомобиль не изменит направления.

Высочайшее качество масляного насоса гидроусилителя рулевого управления немецкой фирмы ZF открывают новую грань надёжности и безупречной работы.

Надёжный масляный насос ZF не требуют затрат на техническое обслуживание.



Особенности изделия:
Масляный насос гидроусилителя руля (обозначение по каталогу фирмы "ZF" 7691 955 339), обеспечивает систему требуемым давлением для создания циркуляции масла.

ВАЗ 2110-11-12, ВАЗ 2113-14-15, ВАЗ 1117, 1118, 1119, ВАЗ 2170, 2171, 2172, ВАЗ 2121, 2131, ВАЗ 2123.



Любая поломка – это не конец света, а вполне решаемая проблема !

Как выявить неполадку насоса гидроусилителя у автомобиля семейства ВАЗ.

Как самостоятельно заменить насос гидроусилителя  на автомобиле семейства ВАЗ.

С интернет - Магазином Дискаунтер AvtoAzbuka  затраты на ремонт будут минимальными.



Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.


avtoazbuka.net

ГУР ВАЗ 2110, 2111, 2112

Содержание статьи:

0:37
  1. Установка ГУРа ВАЗ 2112

    0:88
  2. Замена ГУР на ЭУР ВАЗ 2112

    0:143
  3. Замена масла ГУР ВАЗ 2112

    0:197
1. Установка ГУРа ВАЗ 2112

Подвернулся на днях комплект гидроусилителя. Сразу поехал ставить. Сложного ничего нет, если у вас есть все, что нужно для установки, а именно, - все крепления шланги рейка насос бачок.
Теперь по порядку:

0:624

1:1129

2:1634

ставим крепление под шпильку натяжного ролика ремня генератора

2:1755

Все лишнее снимаем, а именно, - генератор вместе со всеми креплениями

2:1884

3:2389

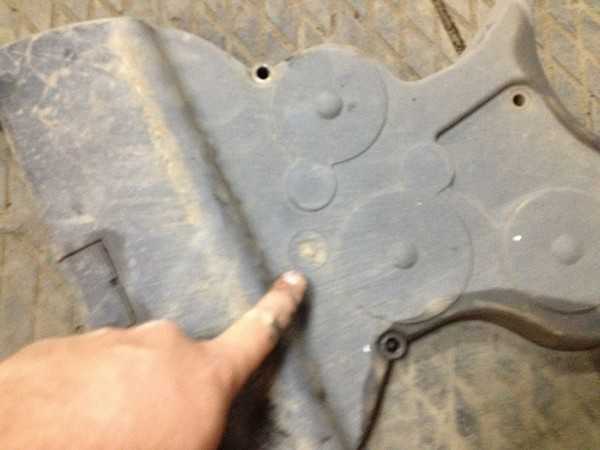

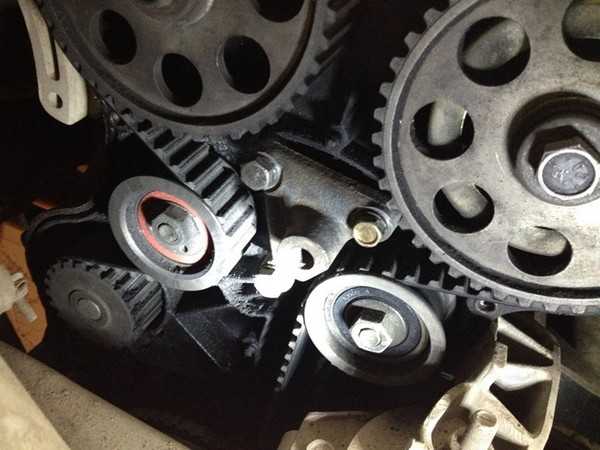

в крышке ГРМ делаем отверстие под шпильку ролика

3:92

4:597

Далее, ставим насос ГУРа на старое место нижнего крепления генератора и нижнюю подушку на место

4:776

крышку ГРМ, старую рейку

4:824

5:1329

откручиваем подушку крепления двигателя и просовываем ремень генератора кстати его надо купить новый длинее чем родной и закручиваем подушку на место и прикручиваем верхнее крепление генератора

5:1694

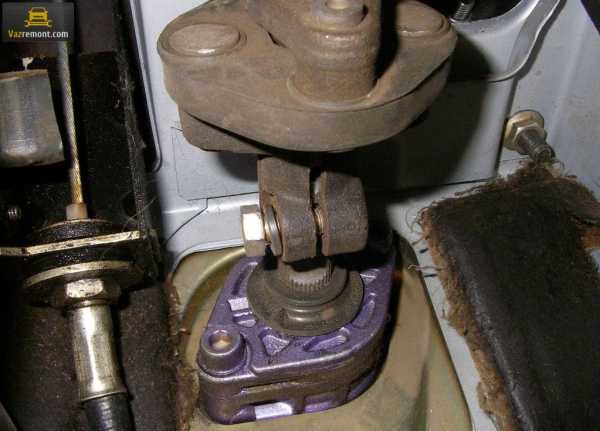

рулевой вал, карданчик

5:1739

6:2244

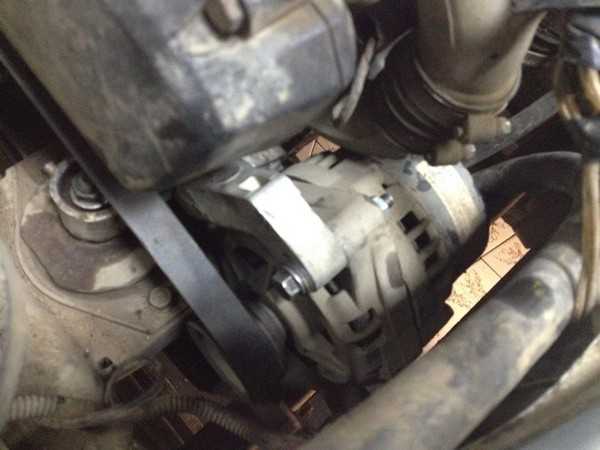

ставим генератор натягиваем ремень

6:68

7:573

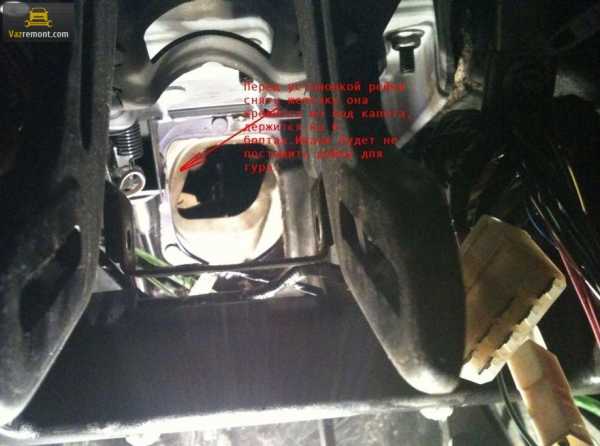

Далее, ставим новую рейку на место, предварительно открутив металлический кожух вокруг отверстия в салоне, чтобы новая рейка пролезла. Прикручиваем все в обратном порядке. Ставим короткий карданчик и на этом почти законченно. Еще надо провести шланги от насоса до рейки и от рейки обратку до бачка. Бачок ставиться на шпильки крепления абсорбера. Вот и все. Далее, заливаем масло (я залил декстрон красное. и заводим. Смотрим, чтобы нигде не было течей. Выезжаем и радуемся легкому рулю.
Мои ощущения просто не передать словами - руль пальцем крутиться, на трассе четче откликается, кочки теперь почти не чувствуются, в грудь ничего не отдает.

7:1746

8:2251
2. Замена ГУР на ЭУР ВАЗ 2112

Данный текст посвящен замене ГУР на ЭУР на ВАЗ 21124.
И так, давно хотел поменять ГУР на ЭУР, т.к. считаю данное решение от Автоваза не самым удачным, как минимум из-за необходимости откручивания подушки двигателя, и подъема его же для замены приводного ремня.

8:521

И так, было куплено:
1. Рейка от калины спорт
2. ЭУР с и вал с разборки от Приоры 2009 г.в.
3. Кронштейн генератора нижний
4. Кронштейн генератора верхний в сборе
5. Ремень генератора

8:846

Ну что же, приступаем.
Я делал следующим образом:

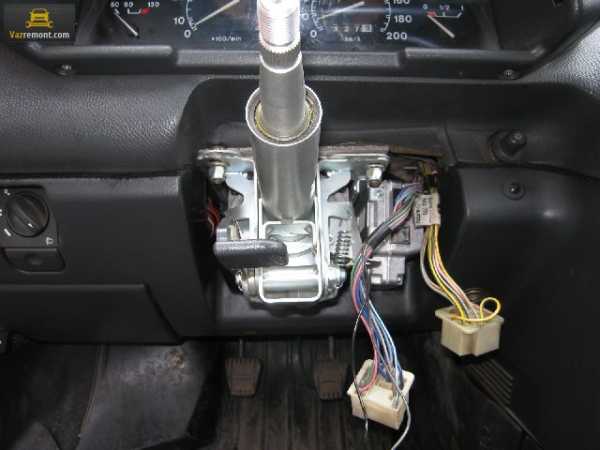

1. Снимаем руль, снимаем кожух рулевой колонки
2. Откручиваем карданчик от рулевой рейки, откручиваем рулевую колонку, вытаскиваем рулевую колонку
3. Лезем под капот, сливаем масло с ГУРа, вытаскиваем бачек ГУРа, откручиваем ШВД от рейки
4. Откручиваем рулевые наконечники от стоек
5. откручиваем рейку, пытаемся ее вытащить, у меня не получилось
6. Откручиваем рулевые тяги от самой рейки, предварительно вытащив пластину которая фиксирует от раскручивания болты. Удобнее это делать еще до откручивания рейки
7. Откручиваем Защиту рулевой рейки от выпускного коллектора
8. Пробуем опять вытащить рейку, у меня опять не вышло
9. В связи с тем, что рейка с ГУРом имеет большую толщину на месте входа в салон и, соответственно, длинна, на которую рейка по сравнению с обычной, входит намного больше, у меня рейку без разбора механизма который находится в салоне, вытащить не получилось. Только сняв механизм получилось вытащить рейку.

8:2637

9:504

10. Далее ставим ЭУР. Кстати, вал соединяющий рейку и рулевую колонку на 21124 с ГУРом, имеет необходимую длину, для установки с ЭУРом, т.е. вал от Приоры и накидная вилка от 2131 равны по длине валу от 21124 с ГУР.

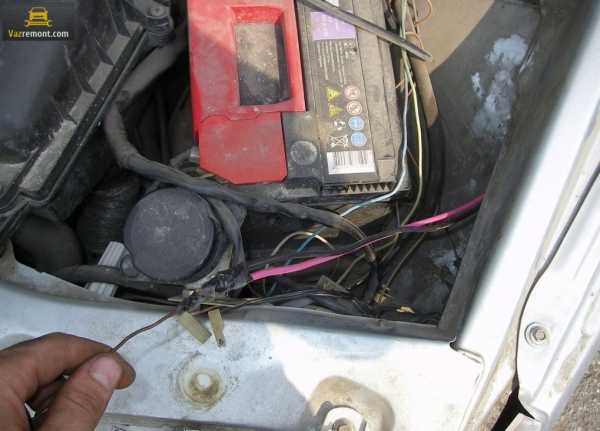

11. Прокидываем силовые провода. Кстати, не знаю, как у всех, но у меня проводка под капот идет в центре снизу моторного щита, хотя я почему-то думал что проводка проходит через левое крыло.
12.Снимаем панель приборов, начинаем сращивать провода. Я подсоединял тахометр, датчик скорости, и плюс при включении зажигания. В моей колодке, провода на индикацию ЭУУР не оказалось, буду потом дополнительно прокидывать. Кстати после установки ЭУР, места в кожухе рулевой колонки осталось совсем мало, а учитывая, что там еще провода и штекеры соединения замка зажигания, пришлось повозиться, а в конечном итоге и подпилить нижнюю часть кожуха снизу, и перенести разъем диагностики чуть ниже.

9:2119

10:504

13. Собираем все обратно, что еще не собрали по салону

14. Снимаем насос ГУРа вместе с кронштейном, ставим кронштейн для генератора, верхний нижний, ставим генератор. Насос я снимал через низ, откручивая защиту

10:886

Собственно, все, далее был сделан сход развал, дабы выставить кол-во оборотов руля в обе стороны равным.

10:1078

Все это заняло у меня 13 часов непрерывной работы.
Впечатления приятные. Усилие на руле ослабевает после 40-50, но на скорость руль туговат, пока не привык.
Расход снизился где-то на 0.3-0.5 л на 100, субъективно ехать стала веселей.

10:1489

Ах да, еще забыл. За счет того, что рейка с ГУРом больше, в салоне при установке обычной остается большая дыра. Теоретически, можно поменять это окно, куда рейка вставляется, и все будет красиво, но т.к. у меня этого окна не было, я заклеил его несколькими слоями виброизоляции стп, и сверху акцентом еще. Получилось довольно тихо.

10:2087

11:504

Снятый ГУР

11:527

12:1032
3. Замена масла ГУР ВАЗ 2112

13:1588

Решил заглянуть сегодня в бачок ГУРа и удивился - масла мало и цвет какой-то коричневый. Почитав форумы, было решено заменить масло полностью. При этом начал появляться шум насоса. Поездив по магазинам, нашёл оптимальный вариант для себя, потому, что того масла что заливают с завода нигде нет. Купил Mobil ATF 220, красным цветом. Приехал домой и начал замену. Опишу все подробно.
Без помощника не обойтись.

13:2320

1. Откачиваем жидкость из бачка
2. Снимаем шланг обратки с бачка и глушим его, например, другим шлангом с пережатым концом (я снял полностью бачек и промыл его.-(на штуцерах бочка стрелками обозначены вход и выход масла.
3. На обратку надеваем другой шланг и выводим его под машину в заранее подготовленную емкость
4. Заливаем в бачек жидкость до максимального уровня, помощник заводит двигатель
(как только жидкость уйдет, помощник глушит мотор по Вашему сигналу.
5. Снова заливаем жидкость до отметки "МАКС" и повторяем процедуру до тех пор, пока в приготовленную емкость не пойдет чистая жидкость;
6. Надеваем шланг обратки назад и доливаем жидкость ГУР до нужного уровня.
Преимущество метода в том, что получается поменять масло ГУР полностью, без остатков старого.

Недостаток — масла потребуется в 2 раза больше, чем при обычной замене, у меня ушло два литра.
Шум насоса исчез, чему я рад, и теперь знаю какое масло у меня залито..

13:1699

14:2204

15:504

16:1009

17:1514

18:2019

19:504

20:1009

21:1514

22:2019

23:504

24:1009

https://www.drive2.ru/l/6912599/?page=0, https://www.drive2.ru/l/6639073/, https://www.drive2.ru/l/523740/

24:1119

следующая статья:

Рулевая рейка ВАЗ 2110, 2111, 2112

Содержание статьи:

Ремонт рулевой рейки ВАЗ 2110 своими руками
Установка демпфера на рулевую рейку ВАЗ 2112
Замена

25:1926 36883

www.spike.su

Замена гур lada 2112 (ваз 2112)

Гидроусилитель руля на ВАЗ 2112 и его установка

Установка спойлеров и обвесов, покраска автомобиля – это всё является элементами внешнего тюнинга. Но помимо внешней модернизации автомобиля, существует также множество способов произвести тюнинг изнутри. Поэтому очень важным решением будет установить гидроусилитель руля на ВАЗ 2112.

Само устройство состоит из нескольких составляющих:

Исполнительного механизма и специального насоса. Как правило, исполнительный механизм с рулевой рейкой автомобиля. Конструкторы ВАЗ 2112 не устанавливают гидроусилитель руля на ВАЗ 2112, но они предусмотрели его установку в перспективе. Нужно иметь в виду тот факт, что после покупки нужно будет поехать в сервис и заказать установку, т.к. это будет иметь отдельную стоимость. Но при желании можно сделать установку и своими руками.

Подготовка к установке ГУР

Прежде, чем приступать к установке устройства, нужно проверить, есть ли в наборе все составные части устройства. Там должен присутствовать насос, специальный редуктор, шкив, гидравлический цилиндр, шланги и расширительный бачок для жидкости. Нужно установить крепление насоса, а затем хорошо закрепить и сам насос. После этого придётся заменить шкив коленвала, он будет приводом насоса гидроусилителя. Привод идёт через ремень.

Следующий этап – замена редуктора

Прежде, чем установить новый, необходимо доработать штатное место. Нужно подготовить сошку, возможно придётся проделать отверстие в щитке передка. Также нужно выбрать место для бачка с жидкостью, его стенки из пластика не должны соприкасаться с горячими деталями силового агрегата ВАЗ 2112.

Цилиндр должен быть смонтирован в соответствии с прилагаемой инструкцией, которая обязательно должна быть в наборе, включающем гидроусилитель руля на ВАЗ 2112 и прочие сопутствующие детали, так как у каждого производителя запчастей есть свои особенности при установке, которые необходимо учитывать. После этого остаётся соединить резиновые шланги высокого давления и плотно стянуть их хомутами, которые также должны идти в комплекте.

В завершении установки необходимо залить специальную жидкость для гидроусилителя руля и «прокачать» уже собранную систему.

Некоторое время назад упал уровень жидкости в бачке, после этого стал гудеть насос ГУР-а, особенно при холодном двигателе. Хотела долить самостоятельно, но нигде не могла найти в продаже жидкость ГУР Pentosin Hydraulik Fluid CHF 11S-TL VW52137. кроме которой, как утверждает производитель, ничего заливать нельзя, и смешивать ни с чем не рекомендуется.

Почитав довольно много отрицательных отзывов людей, заливавших жидкости другого цвета. либо универсальные типа ATF, решила не рисковать и найти все-таки Pentosin.

Жидкость нашла у официального дилера ВАЗ, там она стоит 1000 руб за литр, заодно и подтянули шланг, из которого подтекала жидкость. Там же сказали, что иногда достаточно поездить совсем немного без нормального уровня жидкости, чтобы вывести из строя насос. Поэтому постоянно нужно следить за уровнем. Всего в систему идет примерно 1,1 л, мне долили где-то 300 г. Работает сейчас все идеально, гул насоса сразу же полностью пропал.

Так что, как выяснилось, насосу совсем не все равно, что качать)

Насос гидроусилителя руля для ВАЗ 2112

Купить Насос гидроусилителя руля для ВАЗ 2112 в России.

Несмотря на большое количество поставщиков автозапчастей, найти такой элемент как Насос гидроусилителя руля для ВАЗ 2112 бывает довольно трудно, особенно если при поиски Вы обращаете внимание не только на стоимость товара, условия доставки, но и на качество. Оригинальные Насос гидроусилителя руля для ВАЗ 2112 стоят недешево, но некоторые поставщики настолько завышают цену, что копии у них стоят столько же, сколько у других — оригинал. Чтобы получить максимум полезных и актуальных предложений, заполните заявку на Насос гидроусилителя руля для ВАЗ 2112 и укажите свои контактные данные. С Вами свяжутся продавцы, у которых в данный момент есть в наличии данный товар. Вам останется выбрать наиболее выгодные предложения.

Гидроусилитель руля на ВАЗ 2112 и его установка

Установка спойлеров и обвесов, покраска автомобиля – это всё является элементами внешнего тюнинга. Но помимо внешней модернизации автомобиля, существует также множество способов произвести тюнинг изнутри. Поэтому очень важным решением будет установить гидроусилитель руля на ВАЗ 2112.

Само устройство состоит из нескольких составляющих:

Исполнительного механизма и специального насоса. Как правило, исполнительный механизм с рулевой рейкой автомобиля. Конструкторы ВАЗ 2112 не устанавливают гидроусилитель руля на ВАЗ 2112, но они предусмотрели его установку в перспективе. Нужно иметь в виду тот факт, что после покупки нужно будет поехать в сервис и заказать установку, т.к. это будет иметь отдельную стоимость. Но при желании можно сделать установку и своими руками.

Подготовка к установке ГУР

Прежде, чем приступать к установке устройства, нужно проверить, есть ли в наборе все составные части устройства. Там должен присутствовать насос, специальный редуктор, шкив, гидравлический цилиндр, шланги и расширительный бачок для жидкости. Нужно установить крепление насоса, а затем хорошо закрепить и сам насос. После этого придётся заменить шкив коленвала, он будет приводом насоса гидроусилителя. Привод идёт через ремень.

Следующий этап – замена редуктора

Прежде, чем установить новый, необходимо доработать штатное место. Нужно подготовить сошку, возможно придётся проделать отверстие в щитке передка. Также нужно выбрать место для бачка с жидкостью, его стенки из пластика не должны соприкасаться с горячими деталями силового агрегата ВАЗ 2112.

Цилиндр должен быть смонтирован в соответствии с прилагаемой инструкцией, которая обязательно должна быть в наборе, включающем гидроусилитель руля на ВАЗ 2112 и прочие сопутствующие детали, так как у каждого производителя запчастей есть свои особенности при установке, которые необходимо учитывать. После этого остаётся соединить резиновые шланги высокого давления и плотно стянуть их хомутами, которые также должны идти в комплекте.

В завершении установки необходимо залить специальную жидкость для гидроусилителя руля и прокачать уже собранную систему.

Шкив насоса гур ваз 2112 Поставить брызговики на audi a4 фото

шиток приборов 2112 высокая Шкив насоса ГУР расположен спереди двигателя в плоскости вращения двигателя ВАЗ-2112, приводит в движение водяной насос и далее идет

Шкив насоса гур ваз 2112 Разборка машин в киржаче

шиток приборов своими руками Генератор использовался от двигателя ВАЗ-2112, имеющий ток отдачи 80А, В качестве шкива водяного насоса использован шкив нагнетательного Ремень ГРМ на автомобилях Ваз-211221102111 предписано проверять через надев на шкив насоса охлаждающей жидкости, за натяжной ролик.

Шкив насоса ГУР ЗИЛ-130 в интернет-магазине. Тел: 222 65 22. Доставка, гарантия, лучшие цены! Купить Шкив насоса ГУР ЗИЛ-130. зкщызщкеырщзюкг синхронизировать

Гидроусилитель руля ВАЗ 2110-2112 16V

ДАМСКИЙ ЛЮБИМЧИК ЭТО АВТОМОБИЛЬ С ГИДРОУСИЛИТЕЛЕМ РУЛЯ. Потому что руль автомобиля можно повернуть одним дамским пальчиком при парковке возле магазина.

Гидроусилитель руля улучшает управляемость и повышает безопасность при эксплуатации автомобиля:

Значительно снижается усилие на рулевом колесе, особенно при маневрировании в стесненных условиях и на пересеченной местности ;

Повышается устойчивость движения автомобиля в сложных дорожных условиях;

Снижается утомляемость водителя при управлении полноприводным автомобилям;

Экономичность гидроусилителя обусловлена тем, что его силовая система включается в работу только при повороте управляемых колес на существенный угол

Надежный гидроусилитель и его системы не требуют затрат на техническое обслуживание

Гидроусилитель может поставляться в наборе для самостоятельной установки .

Консультации специалистов, гарантия и качество обеспечены.

Комплект гидроусилителя для самостоятельной устанвки на автомобиль:

Инстркуция в комплект не входит в связи с тем что установку необходимо производить в специализированном сервисе.

осуществляемым данные работы, ну или на свой стах и риск, как говорится, здесь вы ответственности НЕ НЕСЕМ!

Краткая техническая характеристика гидроусилителя, адаптированного для автомобилей типа ЛАДА-2110/211/2112 и ЛАДА- САМАРА-2108/2109

Полное число оборотов руля 3,2

Полный ход рейки 151 мм

Рабочее давление 100 Мпа

Объемная подача масла через гидроусилитель 6 л/мин

Максимальная температура масла До 120 град.Ц

Полный объем масла в системе 1,1 литр

Объем масляного бачка 0,4 л

Источники: www.drive2.ru, partsportal.ru, vsepoedem.com, www.aqpsoluciones.com, www.avto-site.ru

Насос гидроусилителя руля

Насос гидроусилителя руля предназначен для нагнетания масла в рулевой механизм и обеспечение циркуляции жидкости в системе. Вал и лопасти насоса в процессе вращения создают центробежную силу, вследствие которой рабочая жидкость попадает под высоким давлением в нагнетательную полость и далее в систему гидроусилителя руля. Насос ГУР монтируется на двигателе и приводится в действие с помощью ременной передачи.

Как правило, замена насоса гидроусилителя руля производится в комплексе с заменой масла, хомутов и шлангов. В этой статье рассмотрим, как выполнить эту процедуру своими руками на примере автомобиля ВАЗ-2110.

Подготовка к замене насоса гидроусилителя

Для работы следует подготовить следующие инструменты и материалы:

домкрат и упоры под колёса;

пассатижи и торцевой ключ на 10;

пластиковую ёмкость 1,5 л;

ветошь и шланг для слива жидкости;

грушу или шприц;

новую жидкость, шланги, хомуты, насос для ГУР;

Если принято решение не производить замену насоса, а просто сменить манжету и подшипник, то понадобятся эти запасные детали.

Слив масла из ГУР

С помощью домкрата поднимаем переднюю часть автомобиля, предварительно установив упоры под задние колёса. Затем открываем капот и откачиваем масло из бачка ГУР. Проще всего это сделать с помощью груши или шприца. Для удобства используйте удлинительный шланг для шприца. После того как масло полностью откачано из бачка, необходимо повернуть несколько раз руль до упора поочерёдно влево и вправо, чтобы в бачке появилась новая порция жидкости. Вновь её откачиваем. Опять повторяем аналогичную процедуру с вращением руля и откачиваем масло.

Когда жидкость полностью удалена из системы, с помощью пассатижей ослабляем хомут крепления шланга, который идёт со стороны салона к бачку. Снимаем шланг и вставляем его в ёмкость для слива жидкости. Поворачиваем руль поочерёдно влево и вправо до упора, чтобы слить остатки масла.

Замена шлангов гидроусилителя

Одновременно с заменой насоса или жидкости ГУР рекомендуется хорошо проверить состояние шлангов и патрубков. При необходимости замените их новыми. Смену шлангов необходимо производить только после полной откачки масла.

Для замены шлангов или патрубков сначала следует открутить хомуты. Установка новых шлангов вызывает некоторые неудобства, так как расположение гидроусилителя не совсем удобное для выполнения таких операций. Новые шланги и патрубки следует хорошо зафиксировать хомутами. Однако не стоит сильно усердствовать, чтобы их не повредить.

Снимем насос ГУР

к правило, в автомобилях серии ВАЗ-2110 устанавливаются насосы ГУР версии ZF. Этими устройствами также комплектуются гидроусилители некоторых моделей Фольксваген, Ауди А6 и так далее. Насосы обычно не подлежат ремонту и при необходимости заменяются новыми. Однако в некоторых случаях можно попытаться восстановить их работоспособность своими руками, например, заменить изношенный подшипник или манжету. Всё зависит от характера неисправности.

Последовательность снятия насоса ГУР:

Ослабляем хомут и снимаем возвратный шланг. При этом необходимо соблюдать осторожность, чтобы не пролить масло.

Со штуцерного болта очень аккуратно демонтируем датчик, который предназначен для замера давления жидкости в системе ГУР.

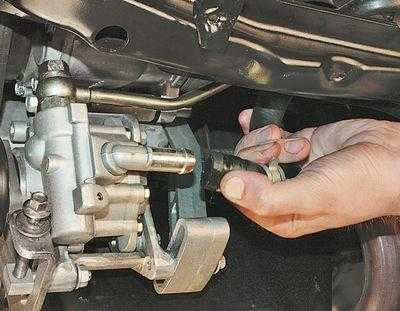

Снимаем штуцерный болт и отсоединяем нагнетательный трубопровод.

Снимаем ремень привода ГУР.

После этого приступаем к демонтажу непосредственного насоса.

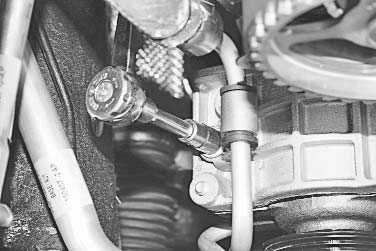

Сначала ослабляем один болт крепления.

Затем выкручиваем второй болт и снимаем насос ГУР полностью в сборе.

Ставим новый насос в обратном порядке.

Заливаем жидкость в ГУР

После того как выполнили замену насоса гидроусилителя руля, необходимо залить новую жидкость в систему:

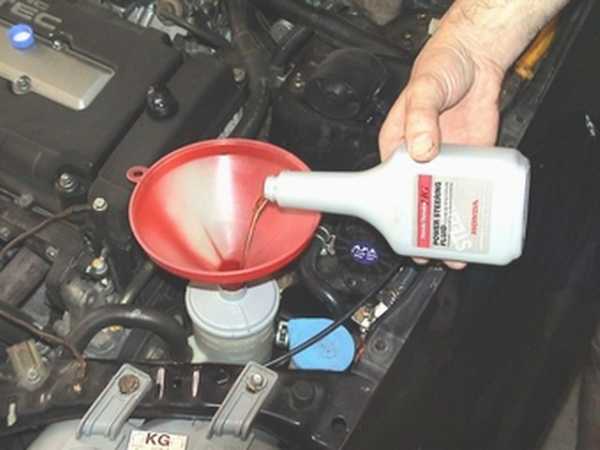

Сначала заливаем в бачок масло до отметки max .

Затем садимся в салон и поворачиваем рулевое колесо несколько раз до упора в обе стороны, чтобы жидкость заполнила систему.

Вслед за этим доливаем масло в бочок и опять вращаем руль.

Доливаем жидкость, заводим двигатель и через несколько секунд глушим.

Вращаем руль несколько раз до упора в обе стороны.

Опять доливаем масло в бачок.

Не менее 10 раз прокручиваем руль до упора в каждую сторону при выключенном двигателе, чтобы хорошо прокачать систему.

Запускаем двигатель и снова вращаем руль в обе стороны по 10 раз.

Контролируем уровень масла в бачке и при необходимости доливаем жидкость.

Ремонт насоса ГУР своими руками

После снятия и очистки насоса от грязи осматриваем его на предмет выработки поверхности внутренних стенок корпуса, напоминающих ступеньки. Если обнаружится выработка, то её можно снять с помощью дрели со специальной насадкой.

Одной из причин выхода из строя гидроусилителя руля может быть износ подшипника или манжеты, которую необходимо также периодически менять. Замену изношенного подшипника можно выполнить различными способами. Новую запчасть можно закрепить в корпусе насоса с помощью загибания кромок или сделать выточку. Во втором случае придётся воспользоваться услугами токаря или самому сделать на токарном станке выточку на внешней поверхности корпуса. После этого следует просверлить отверстия, и нарезать резьбу. Подшипник крепим на корпусе с помощью болтов, предварительно их заточив. После закручивания болтов необходимо отпилить выступающие части.

Помните, что после замены подшипника возможен шум в работе насоса. Через некоторое время, после притирки деталей, гул должен исчезнуть.

Особенности замены ремня насоса ГУР и генератора

Особенность замены ремня ГУР заключается в том, что его вращение реализовано вокруг опоры двигателя, которая расположена с левой стороны. Поэтому придётся сначала немного приподнять мотор, чтобы снять ремень. Также имеются нюансы и в натяжении ремня привода генератора с ГУР. Так как угол обхвата ремнём шкива очень мал, стандартного натяжения вниз и вверх на 1 см будет недостаточно, и ремень всё время будет проскальзывать. Следовательно, натяжение нужно сделать больше. Однако не нужно слишком усердствовать, чтобы не перетянуть.

Если ремень после запуска двигателя начинает выть , следует немного ослабить его натяжение.

Источники: http://vsepoedem.com/story/gidrousilitel-rulya-na-vaz-2112-i-ego-ustanovka, http://avto-ren.ru/publ/remont_avtomobilja_vaz_2110/nasos_gur_2112/17-1-0-1507, http://vipwash.ru/rul/zamena-nasosa-gidrousilitelya-rulya

Замена масла и шлангов ГУР

Замена масла в гудроусилителе руля ВАЗ
Замена масла ГУР путем замещения жидкости
  1. Откачиваем жидкость из бачка ГУР;
  2. Снимаем шланг обратки с бачка и глушим его, например, другим шлангом с пережатым концом;
  3. На обратку надеваем другой шланг и выводим его под машину в заранее подготовленную емкость;
  4. Заливаем в бачок жидкость до максимального уровня, помощник заводит двигатель;
  5. Как только жидкость уйдет, помощник глушит мотор по Вашему сигналу;
  6. Снова заливаем жидкость до отметки «МАКС» и повторяем процедуру до тех пор, пока в приготовленную емкость не пойдет чистая жидкость;
  7. Надеваем шланг обратки назад и доливаем жидкость ГУР до нужного уровня.
Замена шлангов ГУР

xn--2111-43da1a8c.xn--p1ai

Установка гидроусилителя руля на ВАЗ 2110

  1. Снять кожух ГРМ, установить кронштейн на 3 болта, вкручивая их в уже имеющиеся отверстия. На кронштейн установить шпильку под ролик.
  2. Сделать отверстие в кожухе ГРМ для шпильки ролика.
  3. Установить ролик на шпильку.
  1. Снять генератор и оба крепления (отчет).
  2. Снять рулевую колонку.
  3. Укоротить рулевой вал примерно на 3,5 см, используя болгарку и сварку.
  1. Отпиливаем лишнее, как показано на фото.
  2. Закрепляем насос на кронштейн, а на него подушку. Всё в сборе устанавливаем на двигатель, где раньше стояло нижнее крепление генератора.
  1. Откручиваем болт подушки двигателя и приподнимаем двигатель (отчет).
  2. В получившееся отверстие просовываем ремень. Устанавливаем его на натяжной ролик.

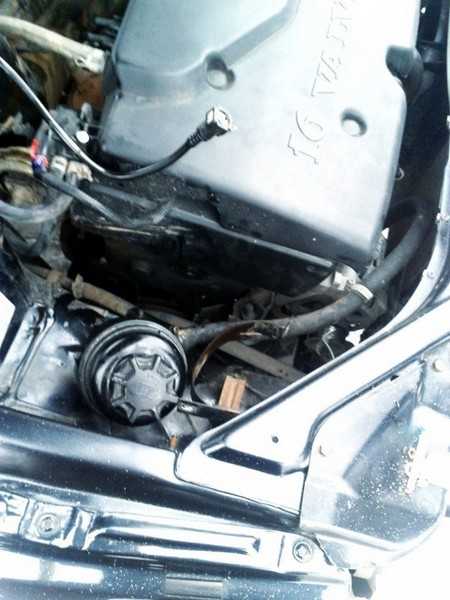

  3. Крепления бачка ГУР устанавливаем под крепление адсорбера.
  1. Снять рулевые наконечники и открутить 4 болта крепления рейки. Вытащить рейку через правое отверстие рулевых наконечников.
  2. Устанавливаем рулевую рейку ГУР (отчет), предварительно открутив лишний элемент (см. фото).

xn--2111-43da1a8c.xn--p1ai

Прокачка тормозов ВАЗ 2112. Как это сделать правильно

  • Ослабления креплений шлангов подачи жидкости;
  • Микротрещины в трубках, штуцерах или в цилиндре.
  • Емкость, лучше всего чистая бутылка минимум на 1.5 литра;
  • Резиновая трубка от медицинской капельницы или с набора по переливания крови;
  • Чистая ветошь;
  • Гаечный ключ на 8 и на 10, рожковый или «прокачной», который имеет специальную прорезь;
  • Стальная щетка для зачистки металлических поверхностей;
  • Баллончик с ВД-40 для снятия следов загрязнения и ржавчины;
  • Новая жидкость для системы.
  • Заднее правое;
  • Переднее левое;
  • Заднее левое;
  • Переднее правое;
  • *Последовательность обработки колес на моделях ВАЗ определена по их удаленности от цилиндра, а следовательно, и по длине соединительных шлангов.

AutoFlit.ru

Смотрите также

Источники

avtozam.ru

Замена насоса гидроусилителя руля

Насос гидроусилителя руля предназначен для нагнетания масла в рулевой механизм и обеспечение циркуляции жидкости в системе. Вал и лопасти насоса в процессе вращения создают центробежную силу, вследствие которой рабочая жидкость попадает под высоким давлением в нагнетательную полость и далее в систему гидроусилителя руля. Насос ГУР монтируется на двигателе и приводится в действие с помощью ременной передачи.

Как правило, замена насоса гидроусилителя руля производится в комплексе с заменой масла, хомутов и шлангов. В этой статье рассмотрим, как выполнить эту процедуру своими руками на примере автомобиля ВАЗ-2110.

Подготовка к замене насоса гидроусилителя

Для работы следует подготовить следующие инструменты и материалы:

  • домкрат и упоры под колёса;

  • пассатижи и торцевой ключ на 10;

  • пластиковую ёмкость 1,5 л;

  • ветошь и шланг для слива жидкости;

  • грушу или шприц;

  • новую жидкость, шланги, хомуты, насос для ГУР;

Если принято решение не производить замену насоса, а просто сменить манжету и подшипник, то понадобятся эти запасные детали.

Слив масла из ГУР



С помощью домкрата поднимаем переднюю часть автомобиля, предварительно установив упоры под задние колёса. Затем открываем капот и откачиваем масло из бачка ГУР. Проще всего это сделать с помощью груши или шприца. Для удобства используйте удлинительный шланг для шприца. После того как масло полностью откачано из бачка, необходимо повернуть несколько раз руль до упора поочерёдно влево и вправо, чтобы в бачке появилась новая порция жидкости. Вновь её откачиваем. Опять повторяем аналогичную процедуру с вращением руля и откачиваем масло.

Когда жидкость полностью удалена из системы, с помощью пассатижей ослабляем хомут крепления шланга, который идёт со стороны салона к бачку. Снимаем шланг и вставляем его в ёмкость для слива жидкости. Поворачиваем руль поочерёдно влево и вправо до упора, чтобы слить остатки масла.

Замена шлангов гидроусилителя

Одновременно с заменой насоса или жидкости ГУР рекомендуется хорошо проверить состояние шлангов и патрубков. При необходимости замените их новыми. Смену шлангов необходимо производить только после полной откачки масла.

Для замены шлангов или патрубков сначала следует открутить хомуты. Установка новых шлангов вызывает некоторые неудобства, так как расположение гидроусилителя не совсем удобное для выполнения таких операций. Новые шланги и патрубки следует хорошо зафиксировать хомутами. Однако не стоит сильно усердствовать, чтобы их не повредить.

Снимем насос ГУР

к правило, в автомобилях серии ВАЗ-2110 устанавливаются насосы ГУР версии ZF. Этими устройствами также комплектуются гидроусилители некоторых моделей Фольксваген, Ауди А6 и так далее. Насосы обычно не подлежат ремонту и при необходимости заменяются новыми. Однако в некоторых случаях можно попытаться восстановить их работоспособность своими руками, например, заменить изношенный подшипник или манжету. Всё зависит от характера неисправности.

Последовательность снятия насоса ГУР:



  • Ослабляем хомут и снимаем возвратный шланг. При этом необходимо соблюдать осторожность, чтобы не пролить масло.

  • Со штуцерного болта очень аккуратно демонтируем датчик, который предназначен для замера давления жидкости в системе ГУР.

  • Снимаем штуцерный болт и отсоединяем нагнетательный трубопровод.

  • Снимаем ремень привода ГУР.

После этого приступаем к демонтажу непосредственного насоса.

  • Сначала ослабляем один болт крепления.

  • Затем выкручиваем второй болт и снимаем насос ГУР полностью в сборе.

  • Ставим новый насос в обратном порядке.

Заливаем жидкость в ГУР

После того как выполнили замену насоса гидроусилителя руля, необходимо залить новую жидкость в систему:

  • Сначала заливаем в бачок масло до отметки «max».

  • Затем садимся в салон и поворачиваем рулевое колесо несколько раз до упора в обе стороны, чтобы жидкость заполнила систему.

  • Вслед за этим доливаем масло в бочок и опять вращаем руль.

  • Доливаем жидкость, заводим двигатель и через несколько секунд глушим.

  • Вращаем руль несколько раз до упора в обе стороны.

  • Опять доливаем масло в бачок.

  • Не менее 10 раз прокручиваем руль до упора в каждую сторону при выключенном двигателе, чтобы хорошо прокачать систему.

  • Запускаем двигатель и снова вращаем руль в обе стороны по 10 раз.

  • Контролируем уровень масла в бачке и при необходимости доливаем жидкость.

Ремонт насоса ГУР своими руками



После снятия и очистки насоса от грязи осматриваем его на предмет выработки поверхности внутренних стенок корпуса, напоминающих ступеньки. Если обнаружится выработка, то её можно снять с помощью дрели со специальной насадкой.

Одной из причин выхода из строя гидроусилителя руля может быть износ подшипника или манжеты, которую необходимо также периодически менять. Замену изношенного подшипника можно выполнить различными способами. Новую запчасть можно закрепить в корпусе насоса с помощью загибания кромок или сделать выточку. Во втором случае придётся воспользоваться услугами токаря или самому сделать на токарном станке выточку на внешней поверхности корпуса. После этого следует просверлить отверстия, и нарезать резьбу. Подшипник крепим на корпусе с помощью болтов, предварительно их заточив. После закручивания болтов необходимо отпилить выступающие части.

Помните, что после замены подшипника возможен шум в работе насоса. Через некоторое время, после притирки деталей, гул должен исчезнуть.

Особенности замены ремня насоса ГУР и генератора

Особенность замены ремня ГУР заключается в том, что его вращение реализовано вокруг опоры двигателя, которая расположена с левой стороны. Поэтому придётся сначала немного приподнять мотор, чтобы снять ремень. Также имеются нюансы и в натяжении ремня привода генератора с ГУР. Так как угол обхвата ремнём шкива очень мал, стандартного натяжения вниз и вверх на 1 см будет недостаточно, и ремень всё время будет проскальзывать. Следовательно, натяжение нужно сделать больше. Однако не нужно слишком усердствовать, чтобы не перетянуть.

Если ремень после запуска двигателя начинает «выть», следует немного ослабить его натяжение.

vipwash.ru

Установка ЭУР, ГУР на ВАЗ 2110 своими руками

В зависимости от года выпуска, «десятка» может комплектоваться гидроусилителем (ГУР) или электроусилителем (ЭУР). Разумеется, второй вариант предпочтительней, так как с ним управлять машиной легче и комфортней. Если ваш ГУР износился или вы просто хотите его заменить, то в качестве альтернативы рекомендуется выбрать ЭУР на ВАЗ 2110.

В этом материале присутствует две инструкции:

  • Установка ГУР.
  • Монтаж электроусилитель руля ВАЗ 2110 вместо стандартного гидроусилителя.

Перед тем, как проводить установку, необходимо разобраться в устройстве этих узлов, а также узнать, чем они отличаются друг от друга.

Разбор рулевой рейки автомобиля ВАЗ 2110.

Отличия ЭУР от ГУР

Это совершенно разные агрегаты. Чтобы понять основные отличия, достаточно изучить гидроусилитель. Его главным компонентом является насос с приводом от коленчатого вала, он объеден с другими деталями. Принцип работы гидроусилителя построен на гидравлике.

Что касается ЭУР, то он приводится в действие при помощи электромотора. Также в его конструкцию входят электронный блок управления, рулевой вал с торсионным элементом и датчики. Работает ЭУР по другой схеме:

  1. При вращения руля торсионный вал скручивается;
  2. Специальные датчики фиксируют изменение положения вала и отправляют данные на электронный блок управления;
  3. Проанализировав информацию, блок подает команды на электромотор;
  4. В итоге агрегат создает необходимое усилие или облегчает поворот рулевого колеса.

Устройство электроусилителя рулевого колеса

Автолюбители часто спорят, какой из вариантов предпочтительнее для «десятки». По факту ГУР является устаревшим узлом, который активно выводится из современных легковых машин. Электроусилитель работает даже при заглушенном моторе, весит меньше, чем ГУР. Главным преимуществом перед «гидравликой» является надежность – электрический агрегат практически не требует обслуживания. На мотор действует меньшая нагрузка, как результат, топлива тоже нужно меньше. ЭУР хорош для наших условий еще и тем, что он отлично функционирует при отрицательных температурах.

Но есть у электроусилителя и свои недостатки. Его конструкция более сложная, чем у «гидравлики», отсюда и высокая цена. Иногда электронный блок управления посылает некорректные команды, особенно это ощутили на себе владельцы Калины первой генерации. Если долго ехать по некачественному дорожному покрытию (или его отсутствию), ЭУР может отключиться на несколько минут из-за перегрева.

Установка ЭУР

Необходимые инструменты

Допустим, вы приобрели комплект ЭУР – он может быть от ВАЗ 2110 или от другой модели, к примеру, от Приоры. Приготовьте следующие инструменты:

  • Дрель вместе со сверлом по металлу.
  • Набор отверток, болгарку.
  • Длинную линейку.

Все готово? Переходим к установке.

Пошаговая инструкция

  1. Из колодки необходимо извлечь штатную клемму и поставить ее в колодку на жгуте. Находим штатный привод, который присоединен к колодке. На его место необходимо поставить свободную клемму. Теперь провод можно поместить между креплениями.

    Достаем штатную клемму и помещаем туда клемму из комплекта ЭУР

  2. Теперь берем в руки отвертку и аккуратно снимаем корпус рулевой колонки, а затем демонтируем замок и переключатели. Нам необходимо снять рулевую рейку, для этого открутите болт, который ее держит.

    Откручиваем винт крепления и снимаем деталь

  3. Возьмите новый и старый вал. Сравните их длину, так как нам придется в дальнейшем корректировать вал вместе с пластиной. Не забудьте записать результаты.
  4. Нам нужно подогнать вал, делать это следует на специальном станке. Этот шаг лучше выполнить у мастеров, а потом снова возвращаться к самостоятельной работе.
  5. Что касается пластинки, то здесь нужно использовать сверло. Сделайте так, чтобы пластинка ЭУР соответствовала пластинке гидроусилителя. При необходимости подрежьте углы и положите прокладку между пластиной и кузовом «десятки».

    Сверлим дополнительные отверстия в пластине

  6. Теперь можно попробовать поставить электроусилитель вместе с рейкой и пластиной. Если стандартный болт не подошел, то возьмите крепление меньшего размера. Следующий шаг – это установка центральной части переключателя.

    Устанавливаем центральную часть в панель

  7. Теперь протягиваем два провода из салона ВАЗ 2110 к АКБ, сделать это можно через левое крыло. Далее потребуется демонтаж бачка омывателя, за ним вы увидите медную проволоку. Перемещаемся к предохранительному блоку и находим там проводку, которая идет под капот. Проволоку необходимо поместить туда, в итоге она выйдет в левом крыле. Прикрепите к ней провода, а затем вытяните ее до конца в пространство под капотом.

    Вытягиваем медную проволоку из капотного пространства

  8. Демонтируем верхнюю часть панели приборов (спидометры) и находим колодку красного цвета. Берем провода, идущие от усилителя руля и перемещаем их в пространство под приборной панелью. Нам нужно отыскать провод оранжевого цвета – отсоединяем его и надеваем на колодку, которая шла в комплекте с ЭУР. Найдя конец с клеммой, поместите его в место штатного провода.

    Подключаем оранжевый провод к клемме ЭУР

  9. Повторяем процедуру с серым проводом. Возвращаемся к проводам, которые мы вытащили через провода: розовый плюс соединяем с «плюсом», а черный – с «минусом».
  10. Готово, осталось вернуть на место руль и кожух.

Регулировка

После сборки вам нужно будет выровнять рулевое колесо, если оно установлено криво. Отдельно установите датчик, который шел в комплекте с ЭУР. Если кожух колонки потрескался, лучше сразу поменять его на исправный. Между передней панелью и кожухом могут быть зазоры – их необходимо удалить.

Установка ГУР – пошаговая инструкция

Эта инструкция предназначена для автомобилей ВАЗ 2110, которые вообще не имеют усилителя руля. Такие модели выпускались давно, но их и сегодня можно встретить на дороге. В этом случае автомобиль можно модернизировать своими руками.

Монтаж ГУР можно выполнить своими руками, для этого понадобится комплект ГУР – сегодня его можно приобрести примерно за 20 тысяч. Из инструментов приготовьте набор ключей и отверток, также стоит заранее позаботиться о жидкости для усилителя.

  1. Демонтируем кожух ГРМ и ставим на три болта кронштейн. В салоне уже есть отверстия, поэтому новые сверлить не придется. Теперь ставим шпильку, на которую в дальнейшем будет установлен ролик. Вот под нее отверстия не предусмотрены, поэтому делаем новые. Ставим ролик.

    Устанавливаем кронштейн и закрепляем его.

  2. Генератор и оба крепления под него следует снять, а затем проделать ту же операцию с колонкой. Рулевой вал следует укоротить примерно на 35 мм. Если у вас есть сварочный аппарат и болгарка, то вы можете сделать эту работу своими руками.

    Крепления, которые необходимо убрать

    Здесь вы можете увидеть крепления, которые нужно убрать.

  3. На фото ниже подробно показано, что нужно отпилить. После этого надежно фиксируем насос на кронштейне и закрываем подушкой. Собранный узел следует поставить на мотор, а точнее, в то место, где было крепление генератора.

    Проведите линию маркером и аккуратно отпилите лишнюю часть

  4. Находим адсорбер и ставим под него крепление бачка. Для этого нужно открутить болт, который держит подушку мотора, и поднять агрегат. В это отверстие помещаем ремень ГУР, не забудьте зафиксировать его на ролике.

    Здесь вы можете увидеть, где расположена гайка подушки

  5. Осталось сменить штатную рейку на новую от усилителя.

    Снимаем шесть болтов и завершаем сборку

  6. Финальный этап – это заливка рабочей жидкости.

За такую работу стоит браться только в том случае, если у вас уже есть опыт в обслуживании электрики и силовой установки ВАЗ 2110. Усилитель руля напрямую связан с безопасностью, поэтому при отсутствии опыта лучше обратиться к мастерам.

Самое интересное

vazremont.com

Установка гур на ВАЗ 2110 своими руками

Установка кондиционера на ВАЗ 2110 Conder.RU.

Замена жидкости ГУР.

Насос гидроусилителя ВАЗ-2110,2112,2120,2123.

Гидроусилитель руля на ваз 2107 своими руками.

Гидроусилитель руля Ваз 2110.

Ваз 2115: замена масла в двигателе своими руками.

установка гидроусилителя руля на Ладу 2109.

установка гидроусилителя руля на Ладу 2109.

руля на ВАЗ 2110: установка.

Установка веерных форсунок омывателя на Гранту Тюнинг салона ВАЗ 2110, 2111...

Устанавливаем...

установка гидроусилителя руля на Ладу 2109.

установка гидроусилителя руля на Ладу 2109.

установка гидроусилителя руля на Ладу 2109.

установка гидроусилителя руля на Ладу 2109.

Чтобы установить рейку...

размещение частных фотографий, фотоальбомов. фото, фотография, Установка ко...

на ВАЗ-2110: электрический усилитель руля.

Установка ГУР на Ваз 2111 с 8клапанным двигателем.

Устанавливаем электроусилитель рулевого управления на ВАЗ 2110.

установка гидроусилителя руля на Ладу 2109.

установка гидроусилителя руля на Ладу 2109.

Лучший ремень генератора ВАЗ 2110-12 Замена ремня генератора ваз 2114, 2115...

установка гидроусилителя руля на Ладу 2109.

Рулевой механизм с ГИДРОУСИЛИТЕЛЕМ ВАЗ 2110 (21100340001030) .

Установка кондиционера на ваз 2110.

Установка ГУР 2110-2112 в Ваз 2109 Часть 2 (Финал).

установка бачка ГУР.

vaz-2110.net

Гидроусилитель руля на ВАЗ 2112 и его установка

Установка спойлеров и обвесов, покраска автомобиля – это всё является элементами внешнего тюнинга. Но помимо внешней модернизации автомобиля, существует также множество способов произвести тюнинг изнутри. Поэтому очень важным решением будет установить гидроусилитель руля на ВАЗ 2112.

Само устройство состоит из нескольких составляющих:

Исполнительного механизма и специального насоса. Как правило, исполнительный механизм с рулевой рейкой автомобиля. Конструкторы ВАЗ 2112 не устанавливают гидроусилитель руля на ВАЗ 2112, но они предусмотрели его установку в перспективе. Нужно иметь в виду тот факт, что после покупки нужно будет поехать в сервис и заказать установку, т.к. это будет иметь отдельную стоимость. Но при желании можно сделать установку и своими руками.

Подготовка к установке ГУР

Прежде, чем приступать к установке устройства, нужно проверить, есть ли в наборе все составные части устройства. Там должен присутствовать насос, специальный редуктор, шкив, гидравлический цилиндр, шланги и расширительный бачок для жидкости. Нужно установить крепление насоса, а затем хорошо закрепить и сам насос. После этого придётся заменить шкив коленвала, он будет приводом насоса гидроусилителя. Привод идёт через ремень.

Следующий этап – замена редуктора

Прежде, чем установить новый, необходимо доработать штатное место. Нужно подготовить сошку, возможно придётся проделать отверстие в щитке передка. Также нужно выбрать место для бачка с жидкостью, его стенки из пластика не должны соприкасаться с горячими деталями силового агрегата ВАЗ 2112.

Цилиндр должен быть смонтирован в соответствии с прилагаемой инструкцией, которая обязательно должна быть в наборе, включающем гидроусилитель руля на ВАЗ 2112 и прочие сопутствующие детали, так как у каждого производителя запчастей есть свои особенности при установке, которые необходимо учитывать. После этого остаётся соединить резиновые шланги высокого давления и плотно стянуть их хомутами, которые также должны идти в комплекте.

В завершении установки необходимо залить специальную жидкость для гидроусилителя руля и «прокачать» уже собранную систему.



vsepoedem.com

Разное
Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/ks-moto.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/ks-moto.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

Отправить ответ

avatar
  Подписаться
Уведомление о
Notice: ob_end_flush(): failed to delete and flush buffer. No buffer to delete or flush in /var/www/www-root/data/www/ks-moto.ru/adv.php on line 308
