Как натянуть или ослабить ремень генератора

Думаю, что многие автовладельцы встречались с такой проблемой, когда свистит ремень генератора. Это возникает из-за ослабления натяжителя, особенно отчетливо выявляется в сырую погоду, когда из под капота появляется не очень приятный свист. Натяжка производится довольно просто и не займет много времени, да и инструмента требуется совсем немного:

  1. Ключ на 8 накидной или рожковый, либо головка с трещоткой — тоже вполне сойдет
  2. Ключ на 19

Регулировка ремня генератора на Калине

Первым делом, что нам необходимо будет сделать, так это ослабить контрящую гайку штока натяжителя, немного открутив ее против часовой стрелки:

А потом выкручиваем шток натяжителя, и тем самым ремень будет натягиваться. Чтобы не пришлось прикладывать много усилий  во время натяжения, необходимо рукой надавить на корпус натяжителя и в это время откручивать, как показано на фото ниже:

После того, как подтянули ремень, затяните контрящую гайку и проверьте, нет ли больше свиста при на работающем двигателе.

Чтобы убедиться в этом, необходимо на заведенном моторе включить как можно больше электроприборов: дальний свет, печку на высокие обороты, задний обогрев стекла и т.д. Если ремень не свистит после проделывания данной процедуры, значит он натянут нормально.

Но также следует иметь ввиду, что перетяжка тоже не пойдет на пользу устройству. Во-первых будет сильно изнашиваться сам ремень. Во-вторых подшипник не выдержит большой нагрузки, загудит и даже может заклинить в течение довольно небольшого промежутка времени. Однажды на прошлой машине был печальный опыт, слишком сильно натянул его и после недели езды подшипник пошел под замену. Так что не стоит переусердствовать при выполнении этого вида обслуживания с вашей Калиной.

Если же необходимо наоборот ослабить, то нужно будет закручивать шток по часовой стрелке. После чего затянуть контрящую гайку. Вот вроде бы и все рекомендации, которые нужно знать при выполнении этой несложной процедуры. Если остались вопросы или есть замечания по подготовленному мной материалу, отписываемся в комментариях.

Натяжитель ремня генератора ЛАДА КАЛИНА. Проверка и замена

Поддержание надлежащей работоспособности генератора является важной задачей для обеспечения бесперебойного функционирования электрики в любом автомобиле. Генератор обеспечивает постоянную подзарядку аккумуляторной батареи, обеспечивает работу иных энерго потребителей. Выработка необходимой электроэнергии невозможна без исправного ремня генератора и правильной степени его натяжения.


Ремень и натяжитель ремня генератора (Калина) обеспечивают передачу крутящего момента от двигателя автомобиля к генератору, в результате чего происходит выработка электроэнергии. Со временем возникают ситуации, когда натяжение ослабевает или пропадает вовсе, как результат – не обеспечивается требуемый уровень генерации электрического тока. Зачастую причины неисправностей кроются в натяжителе ремня генератора (ролике), о нем и пойдет речь.

Устройство и принцип работы

Передача крутящего момента (вращение ремня с максимальным КПД) происходит только при условии определенного натяжения ремня.

Устройством, обеспечивающим необходимое усилие, является ролик натяжителя ремня генератора калина.

По сути, ролик это обычный подшипник, на внешней части которого имеется пластиковое покрытие. По поверхности ролика и перемещается ремень. Внутренняя часть представляет собой посадочную втулку.

Конструктивные разновидности роликов:

  1. Эксцентриковый. Один из самых простых разновидностей изделий. Его конструкция довольно проста и надежна. Изделие состоит из подшипника, втулки и внешней пластиковой накладки.

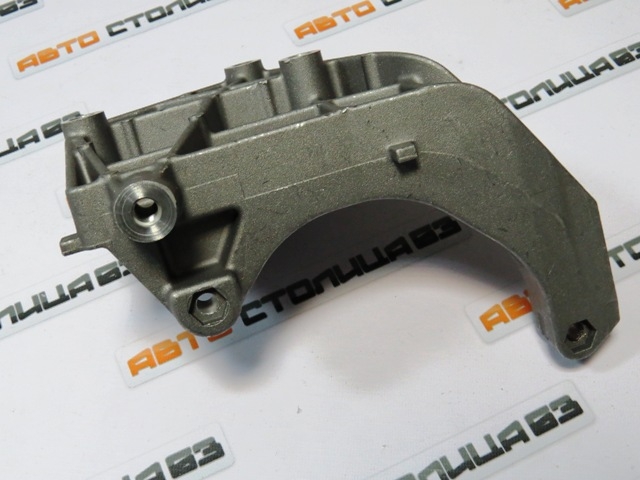

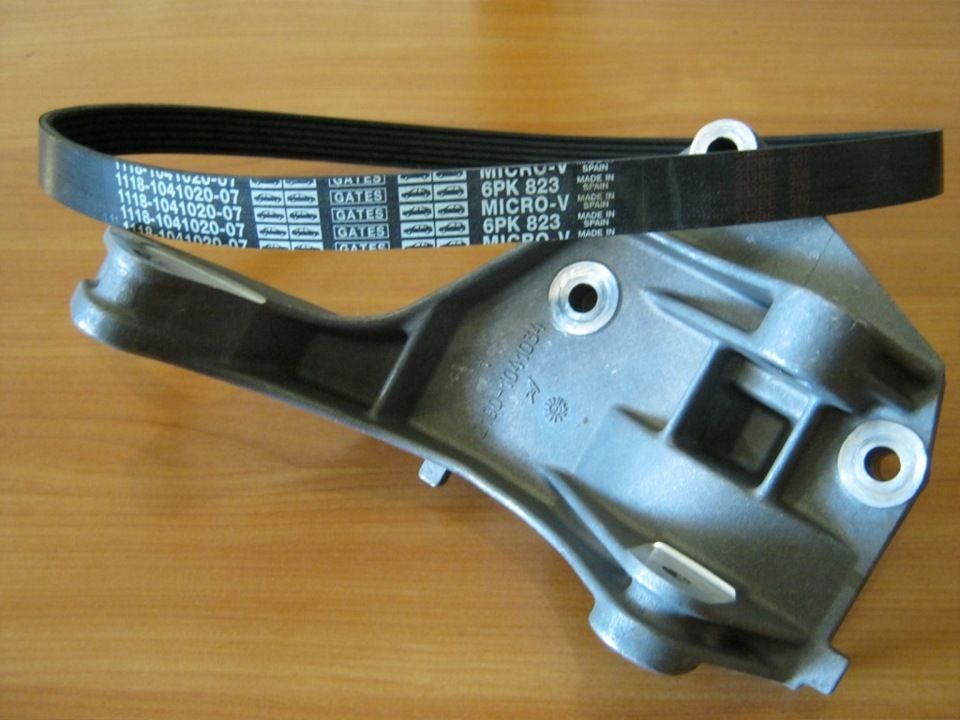

  2. Кронштейновый тип. В данном случае регулировка производится при помощи перемещения кронштейна на двигателе.

Слабые места изделия и признаки неисправностей

Какая бы разновидность ролика не использовалась самое «узкое» место это подшипник.  Все дело в том, что изделие находится под постоянной нагрузкой, работает в условиях перепада температур, поэтому поломки и износ устройства довольно распространенное явление.

Признаки, свидетельствующие о неисправности натяжителя ремня генератора:

  • уменьшение уровня зарядки аккумулятора;
  • отказ или нарушения в работе некоторых энергоемких потребителей в автомобиле;
  • гул, доносящийся со стороны узла при работающем двигателе;
  • заметный люфт при работе ролика;
  • неравномерный износ ремня генератора (обычно происходит с одной из его сторон).

Диагностика неисправностей

При проверке работоспособности узла, рекомендуется придерживаться следующей последовательности действий:

  1. Первым делом необходимо произвести визуальный осмотр ремня и ролика. Для этого нужно открыть капот автомобиля, завести его двигатель и понаблюдать за работой узла. При этом обратите внимание на наличие вибрации ремня и самого ролика.
  2. Второй момент — это проверка натяжения ремня генератора. Все что нужно сделать — ухватиться за ремень рукой (двигатель авто должен быть остановлен) и провернуть его на девяносто градусов в направлении движения часовой стрелки. Если у вас это получилось сделать, то все в порядке. Если угол поворота больше или меньше 90 градусов, то потребуется регулировка.
  3. Третий этап предполагает получение доступа к ролику и его проверку. Для того чтобы получить доступ к изделию необходимо снять ремень. Прежде чем это сделать необходимо, запомнить его изначальное положение. Ремень свободно снимается только после того, как ослаблена регулировочная гайка ролика.
  4. Теперь самое время проверить работоспособность ролика. Покрутите его, при этом обратите внимание, чтобы при прокручивании не происходило заеданий, вращение должно быть свободным. Кроме того, стоит внимательно осмотреть внешнюю пластиковую сторону ролика (по которой движется ремень).  Поверхность исправного устройства должна быть ровная, без глубоких канавок и прочих повреждений покрытия, которые препятствуют вращению ремня или способствуют его износу. Если признаки повреждений присутствуют, деталь для ременного натяжения подлежит замене.

Замена натяжителя ремня генератора Калина

Стоит отметить, что для проведения работы понадобятся следующие инструменты:
— отвертка с плоским наконечником;
— для ослабления натяжения, ключи на «8» и «19»;
— ключи на «17» и «13»;
— шило.

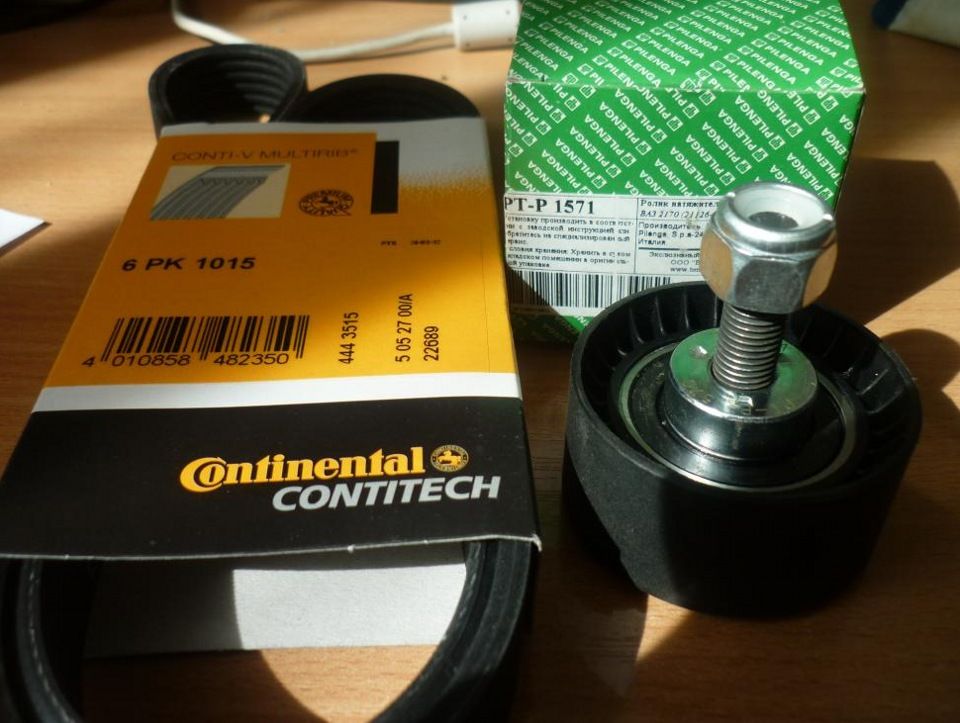

Теперь вернемся к вопросу о том, как поменять натяжитель ремня генератора на Калине.

Этапы выполнения работ:

  1. Первым делом следует открыть капот автомобиля, и ослабить натяжение ремня генератора.
  2. Берем ключ на «19» и ослабляем гайку. По направлению движения часовой стрелки крутим шток до тех пор, пока он не выкрутится.
  3. Для того чтобы провести дальнейшие работы, связанные с демонтажем изделия, при помощи отвертки или шила поддеваем защитный пластиковый колпачок ролика и снимаем его.
  4. Находим болт крепления подшипника к кронштейну и при помощи ключа на «17» откручиваем его. Аккуратно извлекаем изделие вместе с его втулкой и защитной шайбой.
  5. На этом снятие натяжителя ремня генератора лада калина окончено.
    Установка нового изделия производится в обратной последовательности.

Возможна и переделка натяжителя ремня генератора на Лада Калина вот видео:

Замена ремня Лада Калина для версии с кондиционером

Замена ремня Лада Калина в начальных комплектациях с 8-клапанным мотором мы уже описали здесь.

Для более дорогих комплектация Lada Kalina с кондиционером ремню привода вспомогательных агрегатов необходимо вращать не только генератор, но и шкив компрессора кондиционера. Замена ремня проводится раз в 90 тысяч километров. Для работы понадобится яма или эстакада, поскольку часть работ необходимо проводить снизу автомобиля.

Схема ремня привода вспомогательных агрегатов Лада Калина далее

  • 1 — шкив привода вспомогательных агрегатов
  • 2 — ролик натяжного устройства
  • 3 — натяжное устройство
  • 4 — шкив генератора
  • 5 — шкив муфты компрессора кондиционера
  • 6 — ремень привода вспомогательных агрегатов
  • 7 — кронштейн правой опоры силового агрегата

Маркировка ремня привода вспомогательных агрегатов Lada Kalina 6РК 995 (шестиклиновой, длина — 995 мм).

Для замены ремня нам предстоит демонтировать правую опору силового агрегата, так как она проходит сквозь ремень. Снизу автомобиля снимаем средний и правый грязезащитные щитки моторного отсека. Далее нам следует снять подкрылок правого переднего колеса или освободив все крепления подкрылка в передней и средней его части, отогнуть подкрылок за тормозной диск колеса.

Вывешиваем и снимаем правое переднее колесо и освобождаем крепления подкрылка согласно схеме.

  • Места крепления брызговика и подкрылка Лада Калина:
    1 — саморез под ключ Torx T-27 общего крепления брызговика и подкрылка к арке колеса;
    2 — два самореза под ключ Torx T-20 общего крепления брызговика и подкрылка к арке колеса и крылу;
    3 — саморез под ключ Torx T-20 крепления подкрылка к крылу;
    4 — четыре самореза под ключ «на 8» крепления подкрылка к арке колеса;
    5 — четыре самореза под ключ Torx T-20 крепления подкрылка к переднему бамперу.

Устанавливаем под поддон картера двигателя регулируемый по высоте упор так, чтобы он принял на себя вес двигателя.

Головкой Е-14 отворачиваем два винта крепления опоры к кронштейну блока цилиндров двигателя. Головкой «на 17» отворачиваем две гайки и болт крепления опоры к лонжерону кузова (показаны стрелками).

Если вы уже ослабили натяжение ремня привода вспомогательных агрегатов, то теперь можем сняв со шкивов, вывести ремень из подкапотного пространства.

Новый ремень устанавливаем в обратной последовательности, обеспечивая требуемое натяжение ремня вращением ходового винта натяжного устройства.

Прогиб ремня на участке между шкивами двигателя и компрессора кондиционера при приложенном усилии 100 Н (10 кгс) должен быть в пределах 6–7 мм.

Внимание! Не перетягивайте ремень. Чрезмерное натяжение ремня приводит к преждевременному износу ремня и подшипников генератора.

Далее сборку осуществляем в обратной последовательности. При этом обратите внимание, что верхний винт крепления опоры к кронштейну короче нижнего — не перепутайте при сборке.

Для натяжения ремня Лада Калина существует специальное натяжное устройство.

Со стороны моторного отсека накидным ключом «на 19» ослабляем затяжку контргайки ходового винта натяжного устройства ремня, удерживая винт ключом или головкой «на 8» придерживая гайку, вращаем ходовой винт против часовой стрелки, натягивая ремень.

Размер и замена ремня генератора Lada Kalina 8 кл: инструкция, фото и видео

Генератор играет одну из главных функций в работе двигателя, а обрыв ремешка может печально повлиять на работу авто в целом. Поэтому производить замену этого элемента нужно тогда, когда он еще не порвался во время движения. В статье узнаете, для чего нужен ремень генератора Калина 8 кл, размер его и как произвести замену ремешка.

Содержание

[ Раскрыть]

[ Скрыть]

Для чего нужен?

Как сказано выше, любое транспортное средство оснащено таким важным устройством, как генератор. При его выходе из строя функционирование автомобиля будет невозможным. Поэтому работоспособности всех элементов устройства нужно уделить отдельное внимание, будь то Лада Калина с 16- или 8-кл. двигателем, с кондиционером или без него. Какой размер компонента? Как происходит регулировка ремешка на роликах и замена? Как подтянуть? Узнать ответы на эти вопросы вы можете в статье.

Автомобиль Лада Калина тюнинг

Перед тем как ответить на вопросы, интересующие владельцев Лад Калин, следует разобраться в том, для чего нужен этот компонент. Не каждый автомобилист знает, какую роль он играет в функционировании авто.

В современных автомобилях данный ремень единственный элемент, позволяющим передать вращение коленвала к генератору. Когда коленвал передает вращение шкиву устройства, в электрической сети автомобиля появляется энергия, благодаря которой работает все электрическое оборудование.

Когда приходит время менять?

На машинах Лада Калина производителем не регламентируется замена этой детали. Тем не менее ее выход из строя является распространенной проблемой. В частности, речь идет об автомобилях Лада Калина. Это относится и к 16-кл, и к 8-кл двигателям.

Так выглядит деформированный элемент генератора Калины с 8-кл ДВС

Поэтому рассмотрим признаки, которые говорят о том, что ремень в скором будущем может выйти из строя:

  • Свист при движении. Как правило, этот свист появляется, когда на электрические приборы транспорта начинается нагрузка. К примеру, если завели автомобиль, а при нажатии на газ из моторного отсека доносится громкий свист, это говорит о том, что ремешок ослаб. В этом случае его нужно подтянуть при помощи натяжителя или заменить.
  • Трещины на ремешке. Если откроете капот, посмотрите на ремень и увидите на нем трещины, то знайте — элемент пора менять. Здесь уже не помогут ни натяжка, ни регулировка роликов. Компонент можно подтянуть, но только надолго этого не хватит. Остается единственный выход — это замена.
  • Деформация. Как и в предыдущем случае, ни подтянуть натяжителем, ни отрегулировать ролики, особого эффекта не даст. Нужно только менять элемент.
  • Шум при работе двигателя. Если элемент уже отработал свой срок службы, то это можно понять по шуму, появившемуся при работе мотора. К примеру, некоторые автовладельцы Лад Калин фиксируют громкий стук и даже удары при работе мотора.
Узел в разборе: так выглядит ремешок на валах

Если транспорт оборудован датчиком генератора, определяющим его работоспособность, то выявить неисправность будет проще. К примеру, если услышали свист из-под капота, а в это время на датчике загорелся индикатор, то ремешку нужно уделить внимание. Это говорит о том, что ремень нужно подтянуть, так как он может находиться в слабонатяженном состоянии либо о том, что его ресурс работы исчерпан.

Так или иначе, если проскальзывание и свист ремешка не удается ликвидировать регулировкой ремня или роликов, его нужно менять.

Как поменять ремень самому

Если когда-нибудь сталкивались с необходимостью замены ремня на 16-кл или 8-кл двигателе, то эта процедура много времени не займет. Если впервые сталкиваетесь с этим и про генератор раньше никогда не слышали, то порекомендуем обратиться за помощью к специалистам. Не забывайте о том, что одно неверно выполненное действие может привести к необратимым последствиям. Поэтому данная инструкция поможет всем, кто решил заняться заменой ремня впервые.

 Загрузка ...

Необходимые инструменты

Разумеется, любые ремонтные работы начинают с подготовки необходимого инструментария. Для замены ремешка на 8- или 16-кл моторе Лады Калины подготовьте:

  • ключ рожковый размером на «19»;
  • гаечный накидной ключ на «8»;
  • гаечный ключ на «13»;
  • новый ремень генератора.

Этапы работы

Если подготовили все, что может потребоваться в процессе, то можно приступать к выполнению работ по замене. Итак, приступим:

  1. Заглушите мотор и откройте капот Лады Калины.
  2. Ремень генератора можете найти в левой части моторного отсека. Если не знаете, где он находится, то запустите мотор и посмотрите в подкапотное пространство. Ремешок будет вращаться на роликах и вы его увидите.
  3. Найдя место установки элемента, возьмите гаечный ключ и ослабьте винт, который крепит регулировочный шток. Сразу попробуйте потрогать ремень, насколько он натянут. Это нужно для того, чтобы вы понимали, как выставлять натяжитель после установки элемента.
  4. Когда гайка ослаблена, возьмите накидной ключ на «8» и закрутите регулировочный шток. Когда начнете крутить его по часовой стрелке, натяжение ремешка генератора на роликах будет ослаблено. Крутите шток практически до конца.
  5. Так натяжитель ремешка на роликах будет ослаблен. Если натяжитель уже ослаб, то можете откручивать нижнее крепление устройства. Для этого используйте ключ на «13».
  6. Необходимо отвести регулировочный шток вверх. Когда шток отодвинут, ремешок можно демонтировать, но перед этим извлеките его с вала устройства.
  7. Когда часть ремня снята с устройства шкива, полностью снимите его с коленчатого вала.
  8. Вытащите элемент и визуально продиагностируйте его. Если ремешок треснут, то увидите другие следы деформации, к примеру, изменена форма, то его необходимо заменить. Установите новый компонент на место старого, собрав все в обратной последовательности.
  9. Когда установка элемента завершена, необходимо проверить натяжение на роликах. Регулировать натяжение нужно при помощи соответствующего штока. Элемент не должен быть слишком ослабленным, поскольку он будет регулярно соскакивать во время езды. Но и чрезмерно натянутым не должен быть.
  10. Заведите двигатель и прогрейте автомобиль до 50 градусов. После заглушите мотор и еще раз проверьте, насколько сильно натянут элемент. Если ослаб, то подтяните.

Видео «Замена ремня генератора на автомобиле Лада Калина»

Натяжка ремня генератора калина 16 клапанов

Все началось с того, что при работе двигателя стал появляться странный шум в области привода ГРМ, хотя все детали включая ремни, ролики, помпу ГРМ, ремень и ролик кондиционера я поменял полтора года назад и проездил чуть больше 10 тыс. км.

Я и не думал что за такой малый пробег что-то может умереть, если только не попалась подделка.
Первая мысль была на помпу, т.к. это была единственная русская деталь из всего привода ГРМ и генератора, но при детальном рассмотрении я обнаружил что ремень генератора весь потрескался и к тому же имеет срез по всей поверхности около 2см.

Ремень генератора Gates 6PK1018 MICRO-V HORIZON после пробега 10 тыс. км.

Как мог ремень за 10 тыс. км. превратиться в такое. я не знаю. Предыдущие ремни ходили по 30 тыс. и оставались после замены в идеальном состоянии, т.е. проходили бы еще столько же без проблем.

Я решил заменить ремень генератора на точно такой же, если и второй ремень так рано умрет – то буду ставить те старые ремни, которые были в запасе. Только до этого все операции проводились в сервисе и там могли что-то сделать не так, в этот раз решил попробовать сделать сам.

Основная проблема замены ремня в том, что на машинах с кондиционером ремень проходит через опору двигателя и если на машинах без кондея ремень можно поменять просто сняв старый и поставив новый, то на машинах с кондиционером нужно снимать опору двигателя.

Опора двигателя выделена красным

Для справки — на калины с кондиционером используется ремень — GATES 6PK1018. Интервал замены 30 тыс. км.

Gates 6PK1018 MICRO-V HORIZON

Gates 6PK1018 MICRO-V HORIZON

Замену ремня я производил в первый раз, т. к. читая до этого процедуру замены мне казалось это слишком сложным, и я доверял это дело сервису. В этот раз решил сделать сам.

Отмечены — бачок омывателя и крышка ремня ГРМ

Первым делом снял бачок омывателя и верхнюю крышку кожуха ГРМ (крепится на 5 болтах-шестигранниках, можно ее и не снимать), что бы было побольше места.

крышка ремня ГРМ

крышка ремня ГРМ

Затем нужно ослабить ремень генератора

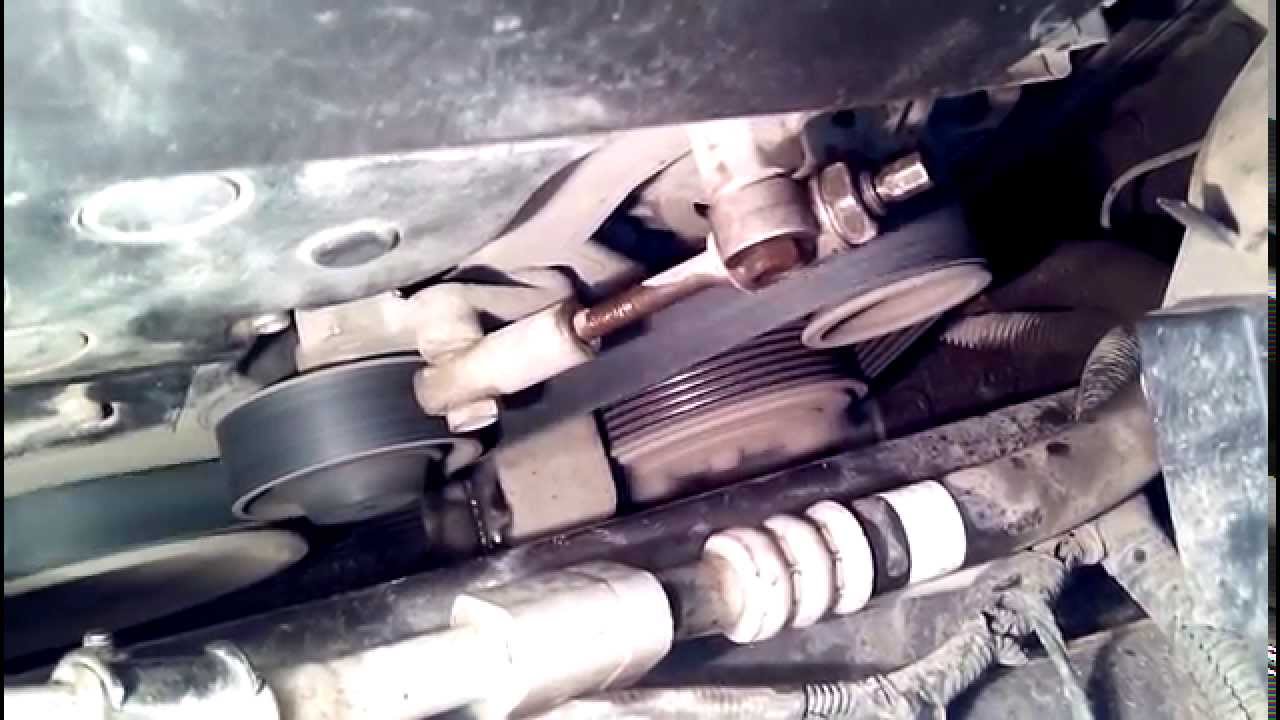

Выделен механизм натяжения ремня генератора

Для этого ключом на 19 откручиваем контр-гайку и головкой на 8 крутим натяжитель по часовой стрелке (как бы закручиваем) при этом механизм ослабляется.

Ослабляем натяжение ремня генератора

После этого ремень будет свободно болтаться и его можно будет снять со шкивов.

Ремень генератора ослаблен

Затем переходим на работы в области правого колеса. Я поддамкратил машину, снял колесо, поставил машину на пенек, что бы освободить домкрат – который пригодится позже.

Далее снимаем защиту двигателя (хотя возможно это было не обязательно) снимаем кожух и брызговик двигателя

Кожух и брызговик двигателя Снятые детали Опора двигателя

После этого у нас появляется доступ к опоре двигателя, для того, что бы ее снять нужно приподнять двигатель, я поставил домкрат под масленый поддон — обязательно нужно использовать прокладку между поддоном и домкратом, т.к. поддон может замяться. Можно приподнимать двигатель за кронштейн опоры.

Домкрат для поднятия двигателя

2 болта крепят опору двигателя к кронштейну опоры, нужна головка TORX E-14 или обычная на 11. Если болты откручиваются легко, значит двигатель подняли так как надо, т.е. регулируем подъем-опускание двигателя и находим тот момент, когда болты выкручиваются без усилия.

Еще 3 болта крепят опору к кузову, окручиваем их тоже и снимаем опору

Крепление опоры к двигателю и к кузову Вид без опоры двигателя Снятая опора двигателя

Теперь из образовавшегося проема можно достать старый ремень (я его просто срезал) и просунуть новый ремень.

Так же можно не снимать полностью опору двигателя, есть 2 варианта:

1. Открутить опору только от двигателя (кронштейна), затем немного опустить двигатель и просунуть ремень. При этом опора остается прикрученной к кузову.

2. Либо наоборот открутить опору только от кузова, немного отодвинуть двигатель в сторону и просунуть ремень.

Вид сверху без опоры двигателя Вид сверху без опоры двигателя, ремень установлен

Потом прикручиваем обратно опору к двигателю, затем к кузову и опускаем домкрат.

В принципе дальше нужно только все собрать назад и натянуть ремень. Для этого ставим ремень на свое место и натягиваем механизм не очень сильно, что бы ремень прогибался при нажатии пальцем (делаем натяг чуть меньше, чем он был со старым ремнем)

Заводим машину, включаем все возможные потребители (фары+дальний, туманки, подогрев сидений и стекла, вентилятор и кондиционер) Если ремень плохо натянут, то он будет проскальзывать и свистеть. Не заглушая двигатель регулируем натяг головкой на 8, до момента исчезновения свиста ремня и затягиваем контр гайку.

Все – ремень натянут. В будущем если при включении кондиционера или проезда луж ремень начнет свистеть – то подтягиваем таким же образом.

В принципе ничего особо сложного нет, если есть время и желание сделать все самому и нет лишних денег, то для замены ремня генератора нужно закладывать 2-3 часа времени на первый раз.

Я буду наблюдать сколько протянет новый ремень Gates 6PK1018 MICRO-V HORIZON. Пишите, если у Вас были похожие проблемы с таким же ремнем.

Ремень генератора, который приводит в действие генератор в автомобиле Лада Калина, является одним из важнейших расходных компонентов. От его корректной работы зависит стабильность питания электрической энергией всех токоприемников в бортовой сети. Поэтому многих интересует вопрос, как подтянуть ремень.

Ослабление степени натяжения ремня сопровождается свистящим эффектом. И тогда свистит ремень. Также некорректно произведенная натяжка способна вызвать быстрый износ подшипников и привести к разрушению структуры самого расходного элемента. В данной статье мы расскажем, как подтянуть ремень.

К основным признакам износа ременной передачи относят:

  • появление трещин;
  • неравномерное истирание рабочей зоны;
  • порыв нитей кордов.

Чтобы не допускать преждевременного износа этого важного расходного компонента владельцу LADA Kalina потребуются знания в части правильной натяжки ремня.

Как диагностировать элемент?

Если указанный ранее признак ослабления ременной передачи проявил себя во «всей красе», то владельцу Лада Калина потребуется без промедлений проверить и при необходимости выполнить натяжку ремня. Осуществить это достаточно легко.

  1. Нажимаем на ветвь ремня усилием пальцев и линейкой замеряем величину прогиба.
  2. Когда амплитуда прогиба превысила 1 см, ремень генератора нуждается в подтяжке.
  3. Если требуется наиболее точный результат замера, то рекомендуем воспользоваться динамометром. С его помощью следует оттягивать ременную ветвь, прилагая усилие в 10 кгс. Теперь замеряем отклонение аналогичным способом. Его величина не должна превысить 15 мм.

Подготовка в работе

Перед непосредственной подтяжкой ремня потребуется выполнить ряд подготовительных манипуляций.

  1. Произвести очистку поверхностей гаек натяжного устройства генератора LADA Kalina. Для этого подходит обычная металлическая щетка.
  2. Смочить указанные гайки проникающим средством, например WD-40, для обеспечения легкого откручивания.
  3. Запастись потребным набором инструмента – ключами, размерность которых составляет «8» и «19».

Помните о важности процедуры своевременной подтяжки ремня, ведь при ослабленной передаче эффективность генератора существенно снижается, а бортовая сеть страдает от перебоев напряжения.

Как натянуть?

Перейдем к рассмотрению процедуры натяжки. На выполнение всего комплекса манипуляций проворный владелец затратит менее 15 минут и ремень генератора будет снова в работе. Это избавляет от необходимости посетить сервис с целью опустошения собственного кошелька.

Порядок действий:

  1. Обнаруживаем натяжную планку.
  2. Откручиваем на ней контргайку. Некоторым «мастерам» здесь может помешать бачок с омывающей жидкостью. Снимите его временно.
  3. Ухватившись за болт натяжителя, вращаем его до момента наступления требуемого уровня натяжения ременной передачи.
  4. В завершении закручиваем контргайку с потребным моментом.
  5. Проверяем уровень натяжения и, если он в норме, поздравляем себя с успешным выполнением важной миссии, если элемент натянут недостаточно, выполняется регулировка натяжения дополнительно. Сама проверка заключается в следующем. Включив зажигание, обращаем взор в сторону панели приборов, где должен светиться индикатор, отслеживающий зарядку АКБ. Запускаем мотор Лада Калина. Если в течение нескольких секунд этот индикатор гаснет, то все в норме.

Подведем итоги

Как мы убедились, регулировка натяжения ременной передачи в Лада Калина под силу даже малоопытному обладателю авто. Главное, помните о своевременной и периодической проверке состояния этого элемента. Если этим пренебрегать, то можно собственноручно спровоцировать более дорогостоящие в плане устранения поломки. Выполняйте натяжку правильно, опираясь на приведенные в данном материале аспекты, и тогда ремень генератора прослужит вам долго. При первых признаках износа ременной передачи принимайте меры по ее замене. Эксплуатация изношенного компонента чревата его внезапным обрывом.

Гранта или Логан что лучше

Что лучше Гранта или Гранта Лифтбек

Опорный подшипник передней стойки Лада Гранта

Думаю, что многие автовладельцы встречались с такой проблемой, когда свистит ремень генератора. Это возникает из-за ослабления натяжителя, особенно отчетливо выявляется в сырую погоду, когда из под капота появляется не очень приятный свист. Натяжка производится довольно просто и не займет много времени, да и инструмента требуется совсем немного:

  1. Ключ на 8 накидной или рожковый, либо головка с трещоткой — тоже вполне сойдет
  2. Ключ на 19

Регулировка ремня генератора на Калине

Первым делом, что нам необходимо будет сделать, так это ослабить контрящую гайку штока натяжителя, немного открутив ее против часовой стрелки:

А потом выкручиваем шток натяжителя, и тем самым ремень будет натягиваться. Чтобы не пришлось прикладывать много усилий во время натяжения, необходимо рукой надавить на корпус натяжителя и в это время откручивать, как показано на фото ниже:

После того, как подтянули ремень, затяните контрящую гайку и проверьте, нет ли больше свиста при на работающем двигателе. Чтобы убедиться в этом, необходимо на заведенном моторе включить как можно больше электроприборов: дальний свет, печку на высокие обороты, задний обогрев стекла и т.д. Если ремень не свистит после проделывания данной процедуры, значит он натянут нормально.

Но также следует иметь ввиду, что перетяжка тоже не пойдет на пользу устройству. Во-первых будет сильно изнашиваться сам ремень. Во-вторых подшипник не выдержит большой нагрузки, загудит и даже может заклинить в течение довольно небольшого промежутка времени. Однажды на прошлой машине был печальный опыт, слишком сильно натянул его и после недели езды подшипник пошел под замену. Так что не стоит переусердствовать при выполнении этого вида обслуживания с вашей Калиной.

Замена ремня ГРМ на автомобилях Лада с двигателем 16 клапанов

Замена ремня ГРМ на автомобилях Лада с двигателем 16 клапанов

_x000D_

В настоящее время все новые Лада Приора выпускается с 16 клапанными двигателями. Эти силовые агрегаты также устанавливаются и на некоторые комплектации автомобилей Лада Гранта, Калина, Веста или XRAY. Газораспределительный механизм (ГРМ) этих двигателей предназначен для своевременного впуска в цилиндры двигателя горючей смеси и выпуска отработавших газов. Важно регулярно проверять состояние его ремня и при необходимости выполнить замену.

_x000D_

Через сколько нужно менять ремень ГРМ

_x000D_

    _x000D_
  • Согласно регламенту ТО Лада Приора проверку состояния ремня ГРМ следует проводить через 105 тыс. км, а замену — через 200 тыс. км пробега. Однако срез зубьев или обрыв ремня ГРМ может привести к утыканию клапанов (гнет клапана) в поршни, что приводит к дорогостоящему ремонту двигателя. Поэтому рекомендуем проверять состояние ремня ГРМ чаще — через каждые 45 тыс. км пробега.
  • _x000D_
  • На автомобилях Лада Гранта и Лада Калина 2 проверка ремня ГРМ выполняют каждое ТО (каждые 15 000 км. пробега), а замену производят через 75 тыс. км. пробега.
  • _x000D_

_x000D_

Снятие ремня ГРМ

_x000D_

Потребуется: шестигранник «на 5», головка «на 17», «на 15», «на 10» и большая плоская отвертка.

_x000D_

Порядок действий:

_x000D_

    _x000D_
  1. Снять верхнюю крышку привода ГРМ, вывернув 5 винтов.
  2. _x000D_
  3. Снять нижнюю крышку привода ГРМ, отвернув 2 винта. Снять ремень генератора.
  4. _x000D_
  5. Схема привода распределительного вала.
  6. _x000D_

_x000D_

Снять верхнюю крышку привода ГРМ лада приора/гранта/калина 2Снять нижнюю крышку привода ГРМ лада приора/гранта/калина 2Схема привода распределительного вала лада приора/гранта/калина 2

_x000D_

Чтобы не нарушить фазы газораспределения, необходимо установить коленвал и распредвал в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра. Для этого:

_x000D_

    _x000D_
  1. проворачиваем коленвал по часовой стрелке за болт привода генератора до совмещения меток на зубчатых шкивах распредвалов с метками на задней крышке привода ГРМ.
  2. _x000D_
  3. проверяем, чтобы риска на маховике 1 расположена напротив прорези 2 верхней крышки картера сцепления.
  4. _x000D_

_x000D_

совмещение меток на зубчатых шкивах распредвалов с метками на задней крышке привода ГРМриска на маховике 1 расположена напротив прорези 2 верхней крышки картера сцепления

_x000D_

Фиксируем маховик, вставив отвертку между зубьями маховика через отверстие в картере сцепления. Затем:

_x000D_

    _x000D_
  1. Снять шкив, отвернув болт.
  2. _x000D_
  3. Снять опорную шайбу.
  4. _x000D_

_x000D_

Снять шкив, отвернув болтСнять опорную шайбу

_x000D_

    _x000D_
  1. Ослабить натяжение ремня, провернув болт ролика.
  2. _x000D_
  3. Снять ремень со шкивов распредвалов натяжного и опорного роликов.
  4. _x000D_

_x000D_

Ослабить натяжение ремня, провернув болт роликаснять ремень ГРМ лада приора/калина/гранта

_x000D_

После снятия ремня ГРМ коленвал и распредвал поворачивать нельзя. При замене ремня ГРМ также меняются натяжной и опорный ролики ремня.

_x000D_

Установка ремня ГРМ

_x000D_

Перед установкой роликов следует на резьбовую часть нанести резьбовой герметик. Болт натяжного ролика окончательно не затягиваем. Перед установкой ремня ГРМ проверяем совмещение установочных меток. Положение коленвала удобно контролировать по совмещению метки 1 на зубчатом шкиве коленвала с меткой 2 (ребро) на крышке масляного насоса.

_x000D_

_x000D_

Надеваем ремень ГРМ на шкив коленвала, натягивая обе ветви ремня, заводим переднюю ветвь за опорный ролик, а заднюю, надев на шкив насоса охлаждающей жидкости, — за натяжной ролик. Затем надеваем ремень ГРМ на шкивы распредвалов.

_x000D_

Как натянуть ремень ГРМ

_x000D_

    _x000D_
  1. Вставить наконечники щипцов для снятия стопорных колец в пазы наружной обоймы натяжного ролика.
  2. _x000D_
  3. Натянуть ремень, поворачивая натяжной ролик против часовой стрелки.
  4. _x000D_
  5. Совмещаем вырез 1 наружной обоймы ролика с прямоугольным выступом 2 его внутренней втулки. Затягиваем ключом болт крепления ролика.
  6. _x000D_

_x000D_

Вставить наконечники щипцов для снятия стопорных колец в пазы наружной обоймы натяжного роликаНатянуть ремень, поворачивая натяжной ролик против часовой стрелкиСовмещаем вырез 1 наружной обоймы ролика с прямоугольным выступом 2 его внутренней втулки. Затягиваем ключом болт крепления ролика

_x000D_

После установки шкива привода генератора, поворачиваем коленвал за болт крепления шкива на два оборота по часовой стрелке. Проверяем совмещение установочных меток на коленвале и распредвале, а также совмещение выреза с выступом на натяжном ролике.

_x000D_

Процесс замены ремня ГРМ также показан на видео:

_x000D_

_x000D_

_x000D_

Кстати, по результатам опроса заменить ремень ГРМ на 8 клапанном двигателе проще, чем на 16 клапанном.


Категории товаров, которые вам могут быть интересны на основании статьи "Замена ремня ГРМ на автомобилях Лада с двигателем 16 клапанов":



  • Товары, из ассортимента Дастершоп77 по теме статьи:

    Добавить комментарий



    Замена ремня ГРМ Лада Калина с двигателем 8 клапанов, пошаговая инструкция

    На чтение 4 мин. Опубликовано

    Вчера к нам приехал один из постоянных клиентов на недавно приобретенной Калине второго поколения, замена ремня ГРМ, ролика и помпы плюс всех жидкостей, но об этом в другой статье. Периодичность замены ремня по регламенту 75 тыс. км пробега или 4 года эксплуатации, но как показала практика оптимальный интервал замены 60 тыс. км пробега. Данная машина проехала 80000 посмотрим в каком состоянии ремешок.

    Важно! Оговоримся сразу что при обрыве зубчатого ремня привода газораспределительного механизма на данном автомобиле гнет все клапана. Рекомендуется проводить контроль состояния ремня каждые 15000 километров пробега.

    Необходимый инструмент и приспособления

    Для работы нам понадобится набор ключей и головок, а также шестигранник на 5 и ключ для натяжного ролика. Вся процедура занимает примерно полтора часа.

    Двигатель Калины очень похож на восьмой.

    Подготовительные операции

    Для начала снимаем защиту, сливаем антифриз и можно для удобства снять правое переднее колесо.

    Пошаговая инструкция

    • Ослабляем контргайку натяжного механизма ремня генератора. Головкой на 10 выкручиваем шпильку натяжного механизма и снимаем приводной ремень, проверяем его износ, отсутствие трещин и следов масла. Проверяем натяжной ролик при вращении он не должен издавать посторонних шумов. Для замены ремня генератора на Калине придется снять опору двигателя, перед этим демонтировав защиту и поддомкратив силовой агрегат.

    • Снимаем верхнею защитную крышку ремня ГРМ открутив четыре болта (шестигранник на 5).

    Выставляем верхнею мертвую точку

    • Крутим коленвал за болт крепления шкива по часовой стрелке до момента совпадения метки на шкиве  распредвала и защитном кожухе ремня ГРМ.

    Обязательно вращайте коленчатый вал по часовой стрелки, в противном случае будет приложено повышение усилие к деталям механизма газораспределения.

    Метка на распредвале.
    • Откручиваем болт шкива привода вспомогательных агрегатов (в простонародии — коленвала). Блокируем колеса упорами, затягиваем ручной тормоз, включаем пятую передачу и легким движением ключа с полтора метровым трубным удлинителем откручиваем данный болт. В книгах по ремонту советуется еще и вскрыть заглушку на картере сцепления и совместить метки на маховике, но это абсолютно бесполезная процедура. Во первых маховик просто могли поставить не по меткам например при замене сальника коленвала а во вторых что бы обеспечить доступ к этой метке необходимо снять корпус воздушного фильтра с гофрой. И зачем нам эти лишние операции?

    Важно! Никогда не срывайте болт коленвала стартером.

    • Далее тем же шестигранником на 5 откручиваем болты крепления нижней крышки ремня ГРМ и снимаем ее.

    • Снимаем защитную шайбу.

    • На зубчатом шкиве коленчатого вала должна быть совмещены метки с отливом масляного насоса.
    Метка коленвала.
    • Хвала конструкторам АвтоВАЗа, наконец то на двигателях Lada Kalina 2 появились ролики с индикатором натяжения, теперь не надо натягивать на глаз и проверять натяжение перекручиванием ремня, не прошло и тридцати лет с момента изобретения подобной конструкции. Отворачиваем болт натяжного ролика и демонтируем последний так же снимаем старый ремешок газораспределительного механизма. На фото видно, что ремень вытянулся так как метки натяжки разошлись, при контроле состояния ремня ГРМ, если вы увидите такое, нужно будет просто подтянуть его.

    Замена помпы

    • Для замены помпы нам нужно снять шкив распределительного вала, а также открутить несколько болтов внутреннего кожухи и снять его. При обнаружении следов износа на шкиве распределительного вала его лучше заменить.

    • Три болта долой и помпу в замену (шестигранник на 5). Зеленой стрелкой указано отверстие под болт натяжного ролика.
    Крепление помпы.
    • Поменяв водяной насос приступаем к следующему этапу.

    Установка нового ремня ГРМ

    • Ставим на место кожух и шкив распредвала.
    • После чего следует проверить совпадение всех меток, о них говорилось выше.
    • Ставим натяжной ролик, но болт не затягиваем.
    • Одеваем новый ремень, соблюдаем направление вращения, сначала на шкив коленвала, шкив распредвала, натяжной ролик и помпу, последнее можно поменять местами.

    Следим что бы нисходящая ветвь ремня была натянута.

    • Натягиваем ремень ГРМ. Специальным ключом поворачиваем ролик против часовой стрелки, как указано у него на корпусе…
    Направление натяжки.
    • … до момента совпадения меток на нем и затягиваем болт.
    Правильная натяжка.
    • Проворачиваем коленвал два оборота убеждаемся что поршня не встречаются с клапанами и снова проверяем совпадение меток и натяжку ремня.
    ГРМ установлен.
    • Устанавливаем все детали в порядке обратном снятию, заливаем антифриз и заводим.

    Проще некуда, данную процедуру можно выполнить своими руками в полевых условиях, без обращения в автосервис. А вообще мне очень нравится Калина, простая в ремонте, дешевые запчасти, неприхотливая в эксплуатации, что еще для счастья надо?

    Видео замены ремня ГРМ на Калине 2


    Удачи на дорогах. Ни гвоздя, ни жезла!

    Натяжение ремня генератора калины 8 клапанов. Регулировка натяжения ремня лада генератора калины. Выбор от производителей

    Генератор играет одну из основных функций в работе двигателя, а обрыв ремня может грустно сказаться на работе автомобиля в целом. Поэтому заменять этот элемент необходимо, если он еще не сломался при движении. В статье вы узнаете, зачем нужен ремень генератора Kalina 8 cl, его размер и как заменить ремень.

    [Скрыть]

    Зачем это нужно?

    Как уже было сказано выше, любое транспортное средство оборудовано таким важным устройством, как генератор. Если он выйдет из строя, функционирование автомобиля станет невозможным. Поэтому производительности всех элементов устройства нужно уделять особое внимание, будь то Lada Kalina с 16 или 8 ячейками. двигатель, с кондиционером или без него. Какой размер компонента? Как регулируется и заменяется роликовый ремень? Как подтянуть? Ответы на эти вопросы вы можете узнать в статье.

    Автомобиль Лада Калина тюнинг

    Прежде чем отвечать на интересующие владельцев Лад Калина вопросы, следует разобраться, для чего предназначена эта деталь. Не каждый автомобилист знает, какую роль он играет в функционировании автомобиля.

    В современных автомобилях этот ремень - единственный элемент, позволяющий передавать вращение коленчатого вала на генератор. Когда коленчатый вал передает вращение на шкив устройства, в электрической сети автомобиля появляется энергия, благодаря которой работает все электрооборудование.

    Когда пора менять?

    На машинах Lada Kalina замену этой детали производитель не регламентирует. Однако его выход из строя - обычная проблема. В частности, речь идет об автомобилях Lada Kalina. Это относится как к 16-элементным, так и к 8-элементным двигателям.


    Похоже на деформированный элемент генератора Калина с 8-ми ячеечным двигателем внутреннего сгорания

    Поэтому учитывайте признаки, указывающие на то, что ремень может выйти из строя в ближайшее время:

    • Свист при движении. Как правило, этот свист появляется, когда начинается нагрузка на электрические устройства транспорта. Например, если машина заводится, и при нажатии на газ из моторного отсека вы слышите громкий свист, это говорит о том, что ремень ослаблен. В этом случае его необходимо подтянуть с помощью натяжителя или заменить.
    • Ремешок с трещинами. Если открыть капюшон, посмотреть на ремень и увидеть на нем трещины, значит, знайте, что пора менять элемент. Здесь не помогут ни натяжение, ни регулировка роликов.Компонент можно затянуть, но долго это не протянет. Единственный выход - замена.
    • Деформация. Как и в предыдущем случае, ни затяжка с помощью натяжителя, ни регулировка роликов особого эффекта не дадут. Вам просто нужно изменить элемент.
    • Шум двигателя. Если элемент уже отработал свой срок службы, то это можно понять по шуму, возникающему при работе мотора. Например, некоторые автовладельцы Lad Kalin фиксируют громкие стуки и даже удары при работающем двигателе.

    Узел в разобранном виде: так выглядит ремешок на валах

    Если на автомобиле установлен датчик генератора, определяющий его работоспособность, то выявить неисправность будет проще. Например, если вы слышите свист из-под капота, и в это время загорается индикатор на датчике, то на ремешок нужно обратить внимание. Это говорит о том, что ремень необходимо подтянуть, так как он может находиться в слабо натянутом состоянии или срок его службы исчерпан.

    Так или иначе, если проскальзывание не удается устранить регулировкой ремня или роликов, его необходимо заменить.

    Как поменять ремень самостоятельно

    Если вы когда-либо сталкивались с необходимостью замены ремня на двигателе 16- или 8-cl, то эта процедура не займет много времени. Если вы впервые сталкиваетесь с этим и никогда раньше не слышали о генераторе, то рекомендуем вам обратиться за помощью к специалистам. Не забывайте, что одно неверно выполненное действие может привести к необратимым последствиям.Поэтому данная инструкция поможет всем, кто впервые решил заняться заменой ремня.

    Необходимые инструменты

    Конечно, любые ремонтные работы начинаются с подготовки необходимого инструмента. Для замены ремня на моторе Лада Калина с 8 или 16 сцеплениями подготовить: гаечный ключ рожковый

    • размером "19";
    • ключ гаечный на «8»;
    • гаечный ключ на «13»;
    • новый ремень генератора.

    Этапы работы

    Если вы подготовили все, что может потребоваться в процессе, то можно переходить к работам по замене.Итак, приступим:

    1. Заглушите двигатель и откройте капот Лады Калины.
    2. Ремень генератора находится в левой части моторного отсека. Если вы не знаете, где он находится, то запустите двигатель и загляните в подкапотное пространство. Ремешок будет вращаться на колесиках, и вы это увидите.
    3. Как только вы найдете положение элемента, возьмите гаечный ключ и ослабьте винт, которым крепится регулировочный стержень. Сразу попробуйте почувствовать, насколько натянут ремень.Это нужно для того, чтобы вы понимали, как выставить натяжитель после установки элемента.
    4. Когда гайка ослаблена, возьмите накидной ключ на 8 и затяните регулировочный стержень. Когда вы начнете вращать его по часовой стрелке, натяжение ремня генератора на роликах будет ослаблено. Стебель скручиваем почти до конца.
    5. Это ослабит натяжитель роликовой ленты. Если натяжитель уже ослаблен, можно открутить нижнее крепление устройства. Для этого используйте клавишу на «13».
    6. Необходимо сдвинуть регулировочную тягу вверх. Когда шток втянут, ремешок можно разобрать, но сначала снимите его с вала устройства.
    7. Когда часть ремня была снята со шкива в сборе, полностью снимите его с коленчатого вала.
    8. Вытащите элемент и проверьте его визуально. Если ремешок треснул, то вы увидите другие признаки деформации, например, изменилась форма, то ее необходимо заменить. Установите новый компонент вместо старого, собрав все в обратном порядке.
    9. По окончании установки элемента необходимо проверить натяжение роликов. Отрегулировать натяжение нужно с помощью соответствующего стержня. Элемент не должен быть слишком свободным, так как он будет регулярно отскакивать во время езды. Но и чрезмерно напряженным быть не должно.
    10. Запустите двигатель и прогрейте машину до 50 градусов. Затем заглушите двигатель и еще раз проверьте, насколько плотно затянут элемент. Если ослабли, то подтянуть.
    1. Выключите двигатель и ослабьте гайку регулировочной тяги.

    Независимо от автомобиля, генераторная установка считается одним из основных компонентов электрической сети.Так как именно он позволяет запитать потребителей энергии во время движения, а также возобновить заряд аккумулятора. Отечественные автомобили не исключение, в частности, речь пойдет о Lada Kalina. Как поменять Калину 8 кл, какого размера должен быть ремешок, как его можно отрегулировать? Найдите ответы на эти вопросы ниже.

    [Скрыть]

    Функции ремня генератора в автомобиле

    В каких случаях следует заменять натяжной ролик, как заменять щетки, как растягивать и регулировать ремень в автомобиле с кондиционером и без него? В первую очередь рекомендуем ознакомиться с назначением ремня. В каждой современной машине есть генератор, в случае поломки которого полноценная работа автомобиля будет невозможна. Ремень предназначен для передачи вращения от коленчатого вала самому генератору.

    После передачи вращения на устройство в бортовой сети вырабатывается электричество, что дает возможность запитать все устройства и оборудование. Вот почему очень важны рабочие характеристики ремешка, ведь если он сломается, генераторное устройство не сможет работать.

    Когда мне нужно заменить ремешок?

    По официальным данным, производитель не предусматривает ремонт и замену планки в Лада Калина 8 или 16 клапанов. Однако это не означает, что ремешок прослужит вечно - как и любые другие расходные материалы, со временем он изнашивается и его необходимо заменять. Тем более, что обрыв ремня у Калиноводов - довольно частая проблема, с которой сталкиваются многие.

    Для определения необходимости замены ремешка с номером 21100370172000 или любым другим нужно учитывать признаки износа детали, подробнее о них:

    1. Свист появляется во время движения. Как показывает практика, часто появление свистка связано с включением многих потребителей энергии, то есть с большой нагрузкой на бортовую сеть. Например, вы запустили двигатель своей Калины, и при нажатии на газ из-под капота начинает доноситься громкий свист. В большинстве случаев это связано с тем, что ремень ослаблен - тогда его нужно будет подтянуть с помощью натяжного ролика или поменять, если этого требует состояние.
    2. На самом устройстве стали появляться следы трещин и других повреждений или деформаций.Открыв капюшон и посмотрев на ремешок, можно обнаружить признаки повреждения конструкции ремешка, это свидетельствует о его износе. В этом случае проблема не решится натяжением или регулировкой натяжителей, проблема износа решается исключительно заменой.
    3. При работе силового агрегата стали появляться шумы. В том случае, если срок службы ремня подходит к концу, об этом можно узнать по нехарактерному шуму из-под капота, которого раньше не было.Например, многие автомобилисты также отмечают, что помимо шума слышен громкий стук, а также удары при работающем двигателе автомобиля (автор видео - Ильгиз Магафуров).

    В том случае, если в автомобиле есть специальный датчик генераторного устройства, позволяющий определить правильность его работы, то определить проблему будет намного проще. Например, если из моторного отсека раздается свист, а на датчике начинает загораться лампочка, соответственно, это говорит о том, что ремню нужна диагностика.Такой ремешок следует затягивать, поскольку свисток, как уже говорилось выше, свидетельствует о слабом натяжении, и такая проблема также может указывать на необходимость замены.

    Инструкция по замене своими руками

    Как поменять и как затянуть ремешок генераторного устройства на автомобиле Лада Калина? В том случае, если вы ранее выполняли аналогичную задачу, то ее выполнение не займет много времени и сил. Но если вы впервые столкнулись с такой проблемой, то, конечно, лучше было бы доверить эту процедуру специалистам на СТО.Будьте осторожны при выполнении этой задачи, так как ошибки могут иметь серьезные последствия.

    Инструменты и материалы

    Для правильного выполнения всех шагов подготовьте все инструменты и материалы, которые могут потребоваться.

    В частности, речь идет о:

    • комплекте гаечных ключей, нужны ключи на 8 и 13;
    • ремешок новый для установки;
    • Ключ гаечный рожковый на 19 (видео канала Калинина).

    Этапы

    После того, как все инструменты и материалы подготовлены, можно приступать к замене ремня:

    1. Сначала выключите двигатель и зажигание, откройте капот вашего автомобиля.
    2. Непосредственно сам ремень находится с левой стороны моторного отсека. Если вы не можете его найти, запустите двигатель и посмотрите в моторный отсек. Сам ремень будет вращаться на специальных роликах, это видно, только не путайте с ремнем ГРМ.
    3. Найдя место установки, нужно гаечным ключом ослабить болт крепления регулировочной тяги к кронштейну. Сделав это, прикоснитесь к самой WG, чтобы убедиться, насколько она плотная. Это нужно для того, чтобы можно было объективно оценить, как установить натяжитель после замены РГ.
    4. Когда вы ослабляете гайку, вам понадобится гаечный ключ на 8, чтобы открутить регулировочную тягу, это уменьшит натяжение. Сам шток нужно открутить практически до самого конца. Эти действия позволят максимально ослабить натяжитель WG. Когда это произойдет, вы можете приступить к демонтажу нижнего крепления, для выполнения этой задачи вам понадобится гаечный ключ на 13.
    5. После того, как эти шаги будут завершены, необходимо будет переместить регулировочную тягу как можно дальше вверх, это позволит демонтировать ремень.Но перед этим вам нужно будет снять его с вала генераторного агрегата. Когда вам удастся демонтировать часть РГ со шкива, вы сможете полностью снять ее с коленчатого вала.
    6. Далее при демонтаже ремня следует внимательно осмотреть его визуально. В том случае, если на ее поверхности есть признаки повреждений, то, конечно, деталь подлежит замене. Процедура замены проводится в обратном порядке.

    Фотогалерея "Самостоятельная замена"

    1.Ослабление гайки штока 2. Регулировка штока для ослабления РГ 3. Демонтаж РГ с вала генератора 4. Демонтаж РГ с коленчатого вала

    Как натянуть и отрегулировать ремень на Калине?

    Чтобы отрегулировать натяжение ремня, выполните следующие действия:

    1. Прежде всего, ослабьте контргайку на штоке натяжителя; для этого отверните его гаечным ключом против часовой стрелки.
    2. Далее следует открутить сам шток, это позволит натянуть ремешок.При откручивании натяжителя надавите рукой на корпус.
    3. При затяжке РГ необходимо подтянуть контргайку, затем запустить двигатель и убедиться в отсутствии свиста при его работе. Как уже говорилось выше, свист чаще всего появляется при включении большого количества потребителей энергии, поэтому после запуска двигателя также активируйте печку, фары, систему, магнитолу и т. Д. В том случае, если свист прекратился после этих действия были выполнены, значит, это говорит о том, что все было сделано правильно.

    Отечественный автопром продолжает прогрессировать - АвтоВАЗ представил Lada Kalina нового поколения ... Модель оснащена автоматической коробкой передач Jatco и улучшенными системами вентиляции и отопления. Представители завода уверяют, что новая машина избавилась от проблем, связанных с электроусилителем руля предыдущей серии.

    Это все здорово, но именно благодаря первому поколению ВАЗ 1118 были отработаны приемы ремонта, которые могут очень пригодиться владельцам новых автомобилей. Допустим, процедура замены поликлинового ремня генератора на Калину абсолютно одинакова для обеих моделей.

    Особенности схемы привода на разных модификациях Лада Калина

    Заводская конструкция предусматривает разную длину стандартных шестерен в зависимости от комплектации станка:

    • без кондиционера - 882 мм;
    • с кондиционером - 1018 мм.

    Первые модели ВАЗ 1118 без кондиционера и натяжного ролика комплектуются поликлиновым приводом длиной 823 мм ... Таким образом, один ремень от шкива коленчатого вала можно использовать не только для генератора, но и для компрессора кондиционера. Роликовый рисунок позволяет регулировать натяжение.

    В стоковой комплектации автомобиль укомплектован приводом фирмы Gates ... В качестве замены на первых моделях можно использовать Dayco 825 ... Здесь следует иметь в виду, что упругие экземпляры помечены символом « Поли-В », при его отсутствии - изделие имеет жесткую конструкцию.

    Альтернативные приводы для ВАЗ 1118 с кондиционером :

    • Резина Roulunds 6PK1015;
    • Dayco 6PK1005;
    • Bosch 6PK1015;
    • Ворота 6ПК1019.

    Альтернативные приводы для ВАЗ 1118 без кондиционера :

    • Баутлер 6ПК883;
    • Dayko 6PK888;
    • Finwhale BP6 883;
    • Лузар ЛБ 0118 1118-3701720 6ПК 884;
    • Резина Roulunds 6PK884;
    • БРТ 882 мм (Балаковский завод).

    Регламент периодического осмотра и замены ремня генератора на Калину

    Многие новоиспеченные владельцы автомобилей, будь то из долгой радости или по незнанию, вспоминают о наличии гибкого соединения под капотом только после того, как загорится лампа на приборной панели. В технической документации на автомобиль указаны эксплуатационные нормы, после чего элементы передачи крутящего момента необходимо снять и установить новые:

    • ролик натяжителя через 60 000 км;
    • ГРМ
    • после 30 000 км.
    • трещины;
    • потертостей;
    • пучков;
    • смазка;
    • сокращений.

    Высокочастотный свист, возникающий при включении потребителей электроэнергии, также свидетельствует о необходимости замены ремня генератора на Калине или хотя бы регулировки его натяжения.

    Ремонтная техника системы привода вспомогательных агрегатов

    Последовательность аналогична для моделей с кондиционером и без него и состоит из следующих пунктов:

    1. Снять защиту двигателя.
    2. Снять правое колесо и подкрылок.
    3. Демонтировать расширительный бачок.
    4. Поднимите правую сторону двигателя и открутите подушку.
    5. Затягивая штифт механизма натяжителя, ослабьте натяжение ремня.
    6. Снимите привод с ролика, а затем со всех шкивов.
    7. Установите новую деталь и соберите в обратном порядке.
    8. Отрегулируйте натяжение.
    Работы на смотровой яме желательно проводить с соблюдением всех мер безопасности. При смене гибкого соединения рекомендуется одновременно установить новый натяжной ролик, но это уже зависит от желания владельца и состояния агрегата.

    Регулировка натяжения

    После замены ремня генератора на Калине, «черновой» центровки и последующего запуска двигателя необходимо более точно выполнить регулировку натяжения привода ... Для этого выполняем следующие операции:

    • ослабить контргайку тяги натяжителя;
    • поверните регулировочный штифт ключом «8» до достижения результата;
    • затяните контргайку.

    При постепенном натяжении ремня можно использовать простую шкалу галопа, которую необходимо соединить с ключом на «8» и затянуть штифт против часовой стрелки, пока показание не составит 2 кг. Нормальной считается установка, когда при силе 10 кгс в зоне между шкивами генератора и коленчатым валом величина прогиба будет в пределах 8-10 мм.

    Более «продвинутые» владельцы имеют устройства типа ЦНТ-Ремень, работа которых основана на распознавании известных акустических характеристик приводных устройств.

    Полезные видеоуроки по теме

    Видео с пошаговой операцией поможет детально разобрать все нюансы замены и регулировки натяжения

    Как заменить ремень генератора на Лада Калина

    Как натянуть ремень

    Замена ремня Лада Калина в исходной комплектации с 8-ми клапанным двигателем. У более дорогой комплектации Lada Kalina с кондиционером ремень привода вспомогательных агрегатов должен вращать не только генератор, но и шкив компрессора кондиционера.Ремень меняют каждые 90 тысяч километров. Для работы вам понадобится яма или эстакада, так как часть работы нужно делать снизу машины.

    Схема приводного ремня вспомогательных агрегатов Лада Калина подробнее

    • 1 - шкив привода вспомогательных агрегатов
    • 2 - ролик натяжной
    • 3 - натяжитель
    • 4 - шкив генератора
    • 5 - шкив муфты компрессора кондиционера
    • 6 - ремень привода вспомогательных агрегатов
    • 7 - кронштейн правой опоры силового агрегата

    Маркировка ремня привода вспомогательных агрегатов Лада Калина 6РК 995 (шестицилиндровый, длина - 995 мм).

    Для замены ремня необходимо демонтировать правую опору силового агрегата, так как она проходит через ремень. Снимите с днища автомобиля средний и правый брызговики моторного отсека. Далее следует снять подкрылок правого переднего колеса или, отпустив все крепления подкрылка в передней и средней его частях, загнуть подкрылок за тормозной диск колеса.

    Вывешиваем и снимаем правое переднее колесо и освобождаем крепления подкрылка по схеме.

    • Места крепления брызговика и подкрылка Лада Калина:
      1 - саморез Torx Т-27 для общего крепления брызговика и подкрылка к колесной арке;
      2 - два самореза Torx T-20 для общего крепления брызговика и подкрылка к колесной арке и крылу;
      3 - винт саморез Torx T-20 для крепления подкрылка к крылу;
      4 - четыре винта-самореза "на 8" для крепления подкрылка к колесной арке;
      5 - четыре самореза Torx T-20 для крепления подкрылка к переднему бамперу.

    Установите регулируемый по высоте упор под поддоном двигателя, чтобы он выдерживал вес двигателя.

    С помощью головки Е-14 откручиваем два винта, которыми опора крепится к кронштейну блока цилиндров двигателя. Головкой «17» откручиваем две гайки и болт крепления опоры к лонжерону кузова (показан стрелками).

    Если вы уже ослабили натяжение ремня привода вспомогательных агрегатов, теперь мы можем снять его со шкивов и вынуть ремень из моторного отсека.

    Установите новый ремень в обратном порядке, обеспечивая необходимое натяжение ремня, вращая ходовой винт натяжителя.

    Прогиб ремня в области между шкивами двигателя и компрессора кондиционера при прилагаемой силе 100 Н (10 кгс) должен быть в пределах 6–7 мм.

    Внимание! Не перетягивайте ремень. Чрезмерное натяжение ремня приведет к преждевременному износу ремня и подшипников генератора.

    Для натяжения ремня Lada Kalina есть специальный натяжитель.

    Со стороны моторного отсека гаечным ключом на 19 ослабьте затяжку стопорной гайки ходового винта натяжителя ремня, удерживая винт гаечным ключом или головкой «8», удерживающей гайку, поверните ходовой винт против часовой стрелки. , затягивая ремень.

    Натяжитель ремня ГРМ калина 8 клапанов

    Замена ремня ГРМ и ролика на 8-клапанном двигателе

    Как и обещал, начинаю писать темы по ремонту и обслуживанию двигателя.Это касается пока только 8-клапанных двигателей 1.6, так как 16-клапанные сложно достать, да и стоят они больших денег. В целом все работы показаны на примере мотора восьмерки, который по своей конструкции мало чем отличается от Калины.

    Итак, для замены ремня ГРМ на Калине 8-кл нам понадобится следующий инструмент:

    • Трещотка на 10 головок или простой гаечный ключ
    • Гаечный ключ или комбинированный ключ 17
    • Плоская отвертка с широким лезвием
    • Ключ специальный для натяжения ремня ГРМ

    Инструкция по снятию и установке ремня ГРМ на Лада Калина

    Первым делом снимаем ремень генератора.а затем откручиваем три болта крепления боковой крышки двигателя, под которой находится весь механизм ГРМ:


    И удалите, чтобы он нам больше не мешал:


    Далее необходимо выполнить такую ​​процедуру как: Установка ГРМ и коленвала по меткам. Тогда вы можете продолжить. Ослабьте гайку, фиксирующую натяжной ролик, и поверните ролик так, чтобы ремень ГРМ ослаб:


    При ослаблении ремня его можно снять со звездочки распредвала, ролика и шестерен привода водяного насоса (помпы):


    Но на данный момент полностью снять его не получится, так как снизу он заблокирован шкивом привода генератора, который необходимо открутить.Для большего удобства можно снять переднее правое колесо, предварительно приподняв машину домкратом. Таким образом улучшится доступ к гайке крепления шкива.

    Теперь хочу обратить ваше внимание на то, что на рисунке ниже будет восьмерка, а на Калине она совсем другая. Но суть снятия остается прежней: необходимо удержать коленвал от проворачивания и в этот момент открутить болт. Можно заблокировать коленвал толстой плоской отверткой, вставив ее конец в окошко картера сцепления (там, где вы смотрели на метку на маховике).


    Рукой отверните болт до конца, как показано на фото ниже:


    И снимаем шкив с коленвала Калины:


    А теперь можно полностью снять ремень ГРМ, так как его больше ничто не держит:


    Натяжитель ремня тоже лучше заодно поменять. Достаточно открутить гайку ее крепления и снять со шпильки, как показано на фото ниже:


    Обратите внимание, что под роликом находится толстая шайба, она наглядно показана ниже:


    При установке сначала вставьте его в натяжной ролик, и только после этого ролик можно установить на свое место:


    Прошу не обращать особого внимания на видео, показанное на фото, так как я вообще не знаю его происхождение.Обычно ставят другой вид с двумя отверстиями для натяжения под специальный ключ. А этот очень странный, и видимо он вовсе не из этой машины, так как надевать на него ремень - кошмар! Итак, вперед!

    Теперь можно установить новый ремень ГРМ: Для этого сначала надеваем его на шестерню коленвала снизу, потом сразу на звезду распредвала, чтобы натянуть большую ветку:


    В этот момент убедитесь, что шестерня коленчатого вала не прокручивается без звездочки распредвала, иначе метки ГРМ будут сбиты, и вам придется их заново ставить. Хотя это несложно, но лишняя потеря времени бесполезна. Затем можно надеть ремень с другого конца на шестерню помпы и натяжной ролик. Внимательно посмотрите, чтобы все зубья плотно прилегали к шестерням, и подтяните ролик до необходимого уровня, вставив в отверстия специальный ключ.

    Хорошо натянутый ремень при работающем двигателе не должен ходить волнами, как это часто бывает. То есть на больших и малых оборотах большая ветка не должна отклоняться от прямой.Но при этом тянуть нельзя. Обычно при чрезмерном растяжении появляется характерный звук: грохот от валика. В этом случае слегка ослабьте ремень.

    http://ladakalinablog.ru

    Привет, читатели блога. Сегодня мы рассмотрим, как происходит замена ремня ГРМ на двигатель Калина с 8-ми клапанным двигателем.

    Для начала приведем схему установки ремня ГРМ Калины с двигателем 8 клапанов:

    РИС. 1 Механизм ГРМ Калины 8 С и расположение меток

    Как видно из схематического изображения, в первую очередь необходимо правильно установить метки на шкивах распредвала и коленчатого вала.

    На фото ниже, пожалуйста, посмотрите расположение этих тегов:


    РИС. 2 Шкив коленчатого вала на Kalina 8 Cl


    РИС. 3 Шкив распредвала 8 клапанная Калина

    Загоняем машину в смотровую яму и домкратом переднее правое колесо. Снимаем колесо и, открыв капот, даем двигателю остыть. Желательно, чтобы температура двигателя составляла примерно 60 градусов по Цельсию. Прежде чем добраться до ремня ГРМ Калины, необходимо снять ремень генератора и его ведущий шкив на коленвале.

    Устройство привода генератора показано на фото ниже:


    РИС. 4 Установка ремня клапана 8 клапана Калина

    Как видно на фото, ремень генератора натягивается при помощи ролика. Чтобы снять поликлиновой ремень, ослабьте натяжение этого ролика. Для этого сначала нужно гаечным ключом ослабить контргайку штока (на 19). Ослабляем стопорную гайку и ключом (8) крутим сам шток до тех пор, пока ремень не ослабнет и его можно будет снять.Настала очередь шкива привода генератора на коленчатом валу. Для этого спуститесь в яму и снимите защиту «пыльник двигателя» с правой стороны. Также необходимо снять защиту маховика, которая крепится тремя болтами (10) снизу двигателя к картеру коробки передач. Снимаем защиту и, вставив плоскую отвертку между зубьями короны и картером КПП, остановим маховик. Это нужно для того, чтобы коленчатый вал не вращался при откручивании болта.Болт (поз. 17) затянут очень туго, поэтому для его откручивания потребуется приложить некоторое усилие. Для этого лучше использовать розетку с таким же размером и трубой, что и рычаг. Отрывая болт, откручиваем и снимаем шкив привода генератора.

    На втором этапе приступаем к снятию непосредственно зубчатого ремня ГРМ Лада Калина, 8 клапанов ...

    Выходим из ямы и снимаем верхнюю пластиковую защиту двигателя. Он крепится на четырех зажимах к двигателю, нужно просто аккуратно вытащить его по очереди из каждого зажима.Далее снимаем защитный кожух ремня ГРМ Лада Калина. Для этого ключом (10) открутите три крепежных болта. Один из них расположен перед кожухом, а два других сбоку. Открутив болты, снимаем кожух, и перед нами открылся весь привод газораспределительного механизма (см. Фото).

    РИС. 5 Привод ГРМ Калины 8 Cl

    Вот и настал ответственный момент! Необходимо установить весь ремень привода ГРМ калины строго по меткам.Для этого берем головку под торцевой ключ (на 19), желательно с удлинителем, и закручиваем обратно болт, который мы откручивали при снятии шкива привода генератора.

    Поворачиваем коленвал по часовой стрелке за этот болт до совпадения меток на шестернях коленвала и распредвала. Расположение этих знаков указано на рисунках выше.

    Коленчатый вал лучше провернуть, а с распредвалом это нежелательно. Это необходимо сделать потому, что ГРМ Калины приводится в движение коленвалом, а не распредвалом.

    Затем вы должны использовать ключ (на 17), чтобы ослабить болт крепления натяжного ролика и ослабить натяжение ремня газораспределительного механизма. Снимите ремень и натяжной ролик, чтобы проверить состояние. Обычно при замене ремня ГРМ калина меняет еще и ролик, так как чаще всего подшипник на нем имеет хоть и небольшой люфт. А это недопустимо. Проверить состояние помпы. Дергать необходимо за шкив, а при люфте лучше сразу заменить.

    Насос, возможно, какое-то время проработает, но потом все равно выйдет из строя, и для его замены надо снова открыть весь накопитель и поменять.Но бывает и так, что он заклинивает и из-за этого обрывается ремень. Затем придется снова открыть всю систему и снова повторить всю работу. Желательно проверить состояние сальников коленвала и распредвала. Для этого снимаем соответствующие шестерни и заднюю крышку газораспределительного механизма.

    Проверив состояние пломб, при необходимости заменим их, что избавит вас от дальнейшей работы.

    Итак! Сняли ремень ГРМ, проверили состояние помпы и сальников, при необходимости заменили на новые.Далее можно переходить к сборке ременного привода ГРМ Калины.

    Устанавливаем на свои сиденья снятые ранее шестерни распредвала и коленвала. Если в процессе их снятия метки сместились, то нужно установить их строго на свои места.

    Перед тем, как приступить к установке нового ремня ГРМ из калины, необходимо либо посчитать количество зубьев, их должно быть 111, либо внимательно прочитать маркировку. Там должно быть указано их количество. Также можно просто сравнить новый ремень со старым, они должны быть одинаковой длины.Важный момент! При установке ремня ГРМ необходимо внимательно следить за тем, чтобы при установке метки оставались строго на своих местах.

    Для начала нужно натянуть ремень на шкив коленвала. Затем на шкиве распредвала, при этом необходимо натянуть ремень с правой стороны распредвала. Это сделано для того, чтобы легче было подтянуть привод с натяжным роликом. Установить натяжной ролик, закрепить, но не затягивать. Он должен упираться в заднюю часть ремня. Ремень надеваем на шкив помпы и натягиваем роликом, поворачивая специальным ключом против часовой стрелки.

    Чтобы проверить натяжение ремня, возьмите его с правой стороны распределительного вала и поверните вдоль. Правильно натянутый ремень должен поворачиваться не больше и не меньше на 90 градусов или прогибаться при нажатии не более чем на один сантиметр.

    После натяжения приводного ремня уже можно затягивать крепежный болт ролика. Здесь необходимо следить за тем, чтобы планка с правой стороны шкива распределительного вала была правильно натянута и не провисала.

    Фото видео показано ниже, там же показано, с помощью каких отверстий нужно повернуть видео:

    РИС.6 Натяжение ролика на Kalina 8 клапан

    Ключ для регулировки ролика:


    РИС. 7 Ключ регулировки натяжного ролика

    С помощью ключа (17) проверните коленчатый вал на три-четыре оборота, чтобы шкив коленчатого вала встал на место с меткой. После этого проверяем их еще раз. Все теги должны быть строго на своих местах.

    Ставим на место защитный кожух привода ГРМ. Затягиваем тремя болтами его крепления. Устанавливаем шкив привода генератора на коленчатый вал с проточкой на шпонку, которая изображена на рисунке 2.Лучше нанести резьбовой герметик на резьбу болта крепления шкива.

    После этого, заблокировав маховик отверткой, с усилием закручиваем этот болт. Устанавливаем ремень генератора калины. Если старый еще в хорошем состоянии, то поставьте. Но будет лучше, если поставишь новую. Ключом на 8 поверните роликовый стержень против часовой стрелки - натяните ремень.

    После этого фиксируем шток в натянутом положении стопорной гайкой. Тогда уже можно начинать проверять двигатель.Если посторонних шумов нет, значит, все сделано правильно. Закрепляем защиту маховика на место. Ставим на место защиту двигателя. Устанавливаем и фиксируем снятое колесо. Ставим на место верхнюю пластиковую защиту двигателя.

    Тогда можете сесть в машину, запустить двигатель.

    На этом, уважаемый читатель блога, заканчиваю писать эту статью и желаю удачи и настроения! Напишите в комментарии о замене ремня ГРМ на вашей Калине с 8 клапанами, и с какими трудностями вы столкнулись.

    Рекомендуется проверять ремень ГРМ каждые 15-20 тысяч километров. Обрыв ремня на 8-клапанной Калине не смертельный, клапаны останутся целыми, а на 16-клапанной гнутся. Поэтому необходимо следить за ремнем ГРМ и своевременно менять его на новый (его ресурс от 50 до 80 000 километров). Процесс замены ремня ГРМ практически одинаков для 8 и 16 клапанных двигателей.

    Для начала нужно снять пластиковую защиту ремня ГРМ, которая крепится на 3-х болтах.

    Теперь нужно снять правое переднее колесо. У вас будет доступ к правой защите двигателя. Откручиваем 2 винта, на которых он крепится, и тянем вниз. Теперь мы можем добраться до шкива на коленчатом валу.


    Перед этим нужно прокрутить коленвал, чтобы установить обе звезды (коленвал и распредвал) по меткам:


    Чтобы открутить маховик, коленчатый вал должен быть заблокирован. Со стороны сцепления у двигателя есть специальное смотровое окошко, через которое виден маховик.Снимите резиновую ленту и зафиксируйте ее мощной отверткой. Для этого вам понадобится помощник.


    Шкив можно сильно затянуть, поэтому не удивляйтесь, что он не расшатывается.

    Затем нужно снять ремень генератора.

    Снимаем шкив, снимаем старый ремень. Для этого нужно открутить натяжной ролик и максимально освободить ремень. А теперь ВНИМАНИЕ! Убедитесь, что шестерни не сбились.

    Начинаем носить новый ремень с шестерней коленвала.Затем натягиваем на шестерню распредвала с правой стороны. Мы все время следим за тегами. Далее продеваем ремень через ролик и натягиваем помпу.

    Натянуть ремень ГРМ с роликом. Для этого я использовал самодельный ключ из стальной проволоки (2-3 мм):

    Ремень должен быть натянут так, чтобы его можно было повернуть на 90 градусов, но не больше и не меньше. После затяжки проверните коленчатый вал на 2–3 оборота и еще раз посмотрите, нет ли неправильных отметок. Если заблудишься - то сними и снова выставь все.

    Собираем в обратной последовательности.

    Установка ГРМ на Калину 8 клапанов. Расчет времени

    2013 год стал годом рождения Lada Kalina 2, которая была практически полностью модернизирована по сравнению с предшественницей. Автомобиль стал популярным не только в регионах РФ, но и в странах дальнего и ближнего зарубежья. Машина относится к небольшому классу, но имеет неплохую грузоподъемность.

    Лада Калина 2 или ВАЗ 2192 оснащается линейкой силовых агрегатов с рабочим объемом 1600 см 3. Они отличаются не только показателями мощности, но и количеством клапанов в ГБЦ. Они могут быть 8 (двигатель 11186) или 16 (двигатели 21126 и 21127) Привод в механизме GDM осуществляется зубчатым ремнем.

    Если владелец автомобиля считает, что время подошло, ремень в механизме ГРМ требует замены, следует выполнить данную процедуру.Большинство владельцев доверяет эту работу специалистам, но при большом желании и навыках автосервиса ее можно выполнить самостоятельно. Не стоит откладывать этот случай на «будущее», так как обрыв ремешка приведет к повреждению клапанов в головке блока цилиндров. Работа по замене потребует от водителя около двух часов.

    Схема ГРМ ВАЗ 11186

    Расходные материалы необходимо закупить, приготовить набор ключей, домкрат, подставку под кузов, колодки под задние колеса авто.

    При замене насоса охлаждающей жидкости необходимо наличие антифриза для добавления его в систему охлаждения двигателя.

    А еще нужен ключ для регулировки натяжения зубчатого ремня. . Приступить к работе можно в гараже, на любой другой горизонтальной площадке. Кроме того, вам понадобится набор шестиугольников разного размера. Для удобства выполнения работ лучше всего снимать правое переднее колесо.

    Для этого на установленном автомобиле подтянуть рычаг ручного тормоза, установить под задние колеса колодки, сломать колесные болты баллонным ключом.Дальнейшие работы будут проводиться в моторном отсеке, поэтому нужно открыть капот. Для доступа к приводу ГРМ следует демонтировать защитную крышку. Вам понадобится пятое шестигранное число, которым выкручиваются 3 винта на пластиковой крышке.

    При замене насоса заглушите небольшое количество антифриза из системы охлаждения двигателя.

    • Необходимо повернуть головку натяжителя генератора головкой на «10», снять его ремень. После этого необходимо установить привод TRW по тегам.Лучше всего это делать, когда снято колесо с правой стороны автомобиля. Автомобиль поднимается домкратом. Установил для надежности машину под порог, снимаем колесо. Теперь ключ должен вращать шкив коленчатого вала по часовой стрелке до тех пор, пока метка на шкиве распределительного вала не совпадет с задней крышкой защиты.
    • Пятый номер sixgegler потребуется для снятия нижнего защитного экрана синхронизации. Далее следует снять шкив коленвала, для этого вам понадобится помощник.Следует включить пятую передачу, нажать педаль тормоза. В это время болт крепления шкива поворачивает ключ к удлинителю. Также снимается защитная шайба. Метка на зубчатом колесе должна совпадать с выступом на крышке масляного насоса. Следующая ступень ослабляется натяжением приводного ремня. Болт крепления натяжителя снимается с регулировочной шайбой, в дальнейшем возвращаются на место.
    • Снимите старый ремень со шкивов. При необходимости демонтировать помпу системы охлаждения мотора.Перед установкой новой детали внимательно осмотрите шестерни. Шкив насоса в системе охлаждения двигателя. Натяжной ролик обычно всегда меняет новое изделие.
    • Перед установкой нового ремня еще раз проверьте совпадение меток крепления, если все в порядке, продолжайте работу. Установите ролик натяжителя вместе с регулировочной шайбой, но не затягивайте. Наденьте ремень на шестерню распределительного вала, затем на шкив коленчатого вала, помпу и натяжной ролик.
    • Ремень ГРМ натягивается специальным ключом, поворачивающим ролик натяжителя, направление движения указано на корпусе ролика. Поворачиваем его до совпадения меток на подвижной и неподвижной роликовых втулках, затем затягиваем болт крепления натяжителя.

    Далее на двигателе ВАЗ-11186 все детали ставятся на место, после чего делают несколько оборотов коленвала двигателя, проверяют совпадение установочных меток. Если они совпадают, процедура замены зубчатого ремня правильная.

    Начало клапана Ли

    К сожалению, это на 8-ми клапанном двигателе Иногда бывает при повреждении зубчатого ремня в приводе ГРМ. Специалисты настоятельно рекомендуют постоянно обращать внимание на состояние ГРМ во время технического обслуживания, чтобы вовремя выявлять возможные проблемы в клапанном механизме. Обрыв ремня приведет к дополнительным расходам на ремонт. силовой агрегат, который в несколько раз превысит стоимость ленты с натяжным роликом.

    Замена ГРМ на 16 клапанном двигателе

    Для замены ремня в приводном моторе ВАЗ-21126, ВАЗ-21127 также нет особых условий.Вам потребуются головки на «10», «15», «17», пятый номер шестиугольника, мощный душ с плоской лопастью. Головка блока цилиндров этих двигателей имеет 16 клапанов, а значит и распределительных валов тоже будет два.

    Замену можно произвести примерно так:

    • Открыть моторный отсек капота Отсоединить клеммы от аккумуляторной батареи.
    • Шестигранником под цифрой 5 получается 5 болтов верхней защитной крышки, 2 винта нижней защиты.
    • Поверните головку на «17» на каждый болт на шкиве коленчатого вала, чтобы установить механизм MRR в положение NMT первого цилиндра. При этом метки должны совпадать не только на шкивах коленчатого и распределительных валов, но и на маховике с картером коробки передач.
    • Далее будет остановлен брань от проворачивания коленвала, вставив ее лопатку между зубьями винта маховика и корпусом КПП.

    • Освободите генераторную установку натяжителя ремня, снимите его со шкивов.

    • Далее поворачиваем винт крепления шкива коленвала, демонтируем его вместе с распорной шайбой.
    • Ослабив натяжение ремня (для этого поворачиваем натяжное устройство), можно демонтировать ремень в приводе ГРМ.
    • Перед сборкой внимательно проверьте состояние всех деталей MRM, совпадение установочных табличек.
    • Установив новые растягивающие и направляющие устройства, вы можете носить ремень.
    • Начните со шкивов распределительных валов, и необходимо убедиться, что ветвь ремня между ними имела прогиб.
    • Когда ремень направляется к шкивам помпы, коленчатому валу, натяжителю, нужно его натянуть.
    • Для этой цели хорошо подходят клещи для снятия стопорных колец. Их вставляют в пазы, имеющиеся во внешней обойме натяжителя, поверните его против часовой стрелки. Когда метки на шишках натяжителя совпадают, можно подтягивать его крепежи.

    • Далее все собираем в обратном порядке. По окончании сборки перед запуском мотора следует прокрутить коленвал на несколько оборотов, следя при этом за положением установочных меток.

    Что с клапанами

    Как и на 8-ми клапанных двигателях Повреждение ремня 16-ти клапанных двигателей приводит к печальным последствиям заглушка . Автомобилисты приводят факты, когда помимо клапанов был поврежден поршень, рванули разъемы, лопались гильзы. Это приводит к тому, что двигатели требовали дорогостоящего капитального ремонта. Не экономьте на расходных материалах Привод клапанного механизма, иначе хозяина ожидают большие хлопоты, связанные с ремонтными работами силового агрегата.

    Нормы замены ремня

    Автомобиль с ручным управлением Четко прописывает сроки всех нормативных работ.По указанию завода, ремень в приводе следует менять при пробеге 75 тыс. Км . Многие владельцы выполняют эти рекомендации, но иногда поломки случаются намного раньше указанных сроков, это зависит от качества используемых запчастей, условий эксплуатации машины, других факторов. Поэтому специалисты рекомендуют не превышать пробег более 50-60 тысяч км.

    Какой ремень приобретен

    Для эффективной работы привода двигателя ГРМ Лада Калина 2 должен иметь ремень высокого качества.Заводские двигатели комплектуются изделиями завода РТИ в Балаково или от компании. Хорошо показаны детали из комплектующих для автомобильной промышленности. Это могут быть расходники от Bosch, ContiTech, некоторые другие. К их выбору следует внимательно отнестись, так как вы можете продавать подделки в соответствии с инструкциями.

    Как натянуть ремень генератора на Калине своими руками

    Приветствую вас друзья на сайте ремонта автомобилей ВАЗ своими руками. Ремень генератора - важный элемент «жизнедеятельности» вашего автомобиля.

    От его целостности и правильности натяжения зависит правильность работы генератора, качество зарядки АКБ, а также уровень напряжения в бортовой сети.

    Как натянуть ремень генератора на Калине

    При ослаблении ремня начинается свист, износ подшипников генератора может увеличиваться. Кроме того, неправильное натяжение может привести к быстрому разрушению и дальнейшему повреждению самого ремня.

    Поэтому нужно знать, как выполняется регулировка ремня генератора на Калине, что и в какой последовательности делать.

    Особенности диагностики ремня генератора

    При появлении одной из вышеперечисленных особенностей необходимо незамедлительно проверить натяжение ремня генератора на Калине. Делай проще.

    Надавите на ремень с определенной силой (около трех килограммов) и измерьте прогиб с помощью линейки. Если он больше одного сантиметра, значит, ремень требует регулировки.

    Более точную проверку можно выполнить с помощью динамометра. В этом случае необходимо натянуть ремень с усилием 10 кг * С (эти показания вы увидите на шкале инструмента) и оценить расстояние отклонения (оно должно быть не более 1-1.5 см).

    Подготовительные работы

    Ремень ГРМ. Чем грозит ГРМ ремень ГРМ?

    Все выполняем без паники и не торопимся. Все элементарно, слабо подтягивалось, сильно расслаблялось. Каток с проходом ...

    Затянуть ремень Лада Лада Калина

    Сегодня 01.12.2015, заменил этот , ремень на генераторе на новый, пробег 60000.

    Перед тем, как пометить ремень генератора на Калину, проведите ряд подготовительных работ:

    1.Гайки натяжителя на генераторе очистите от пыли и грязи с помощью металлической щетки, можно посыпать WD-40, чтобы их было легче крутить.

    2. Подготовить необходимый инструмент. Для работы вам понадобится ключ на девятнадцать и восемь миллиметров.

    Если вы обнаружили затухание ремня, то не затягивайте с работой. Учтите, что из-за такой неисправности снижается КПД генератора, возникают перебои с напряжением в бортовой сети, громкое «проскальзывание» ремня на шкиве и другие неприятные проблемы.

    Особенности регулировки и подвески ремня генератора

    Теперь давайте посмотрим, как правильно натянуть ремень генератора. Хочу отметить, что весь процесс занимает не более 10-15 минут. Следовательно, пойти на сотню и опустошить свой кошелек на оплату мастера - это как минимум глупо.

    Действуйте в следующей последовательности:

    Найдите планку натяжения и немного открутите на ней контргайку, иначе регулировочный болт просто не получится повернуть.Если мешает бачок омывателя, снимите, но в этом нет необходимости.

    Вращайте болт натяжителя, добиваясь этого момента, пока не будет создано необходимое натяжение ремня.

    После этого закрутите стопорную гайку с необходимым усилием, на этом работа по натяжке ремня на Ладу Калину завершена, осталось только проверить.

    После завершения работ убедитесь, что натяжение ремня правильное (один из способов, упомянутых нами выше) и нормальная работа генератора.

    Для этого включите зажигание и внимательно осмотрите панель приборов (соответствующий индикатор, заряд аккумулятора) должен быть на ней.

    Теперь вы можете запустить мотор и немного поработать с машиной. Все это время следите за индикатором - через несколько секунд он должен погаснуть.

    Помните, что регулировка ремня еще в новинку. Главное, четко следовать схеме сканирования и не забывать время от времени диагностировать напряжение.

    В противном случае вы можете столкнуться с более серьезными проблемами, которые по-прежнему будут приводить к высоким затратам.Так что будьте бдительны и берегите свою машину. Удачи на дорогах и конечно же без поломок. Различные дополнения и предложения Пишите в комментариях.

    Ремень ГРМ, используемый в модели Lada Calina, представляет собой резиновое изделие кольцевого вида, в котором специальные зубья присутствуют в строго определенном количестве. Резиновая основа усилена каркасными нитями.

    Ремень предназначен для передачи крутящего момента от шестерни коленчатого вала на вал распределительного устройства, если мотор клапана 8 - 8 (или два, если конструкция головки 16 клапанов).

    Состояние указанного расходного компонента напрямую влияет на работу всего механизма газораспределения. И в основном требуется замена ремня ГРМ.

    Типы неисправностей

    На практике различают три типа ременной передачи ГРМ:

    • потеря целостности;
    • обрыв;
    • неправильная степень натяжения.

    Первый вариант опасен связкой ремня. Об этом явлении будут свидетельствовать потоки потоков.Часто наблюдаются стрижки зубов. Такое повреждение вызвано неправильной регулировкой некоторых компонентов механизма, в том числе:

    Натяжение ремня осуществляется с помощью специального ролика с эксцентриковым валом. Вращая ролик, можно усилить или ослабить уровень натяжения. Здесь главное не допускать чрезмерного натяжения, которое пагубно скажется на состоянии и ресурсе ремня. Также нельзя оставлять ослабленную ременную передачу, которая грозит перекрещиванием зубьев на шестернях валов.В обоих случаях ГРМ в Lada Kalina перестанет нормально работать.

    Бросок ремня возникает, если владелец Лада Калина своевременно не примет меры по замене этого важного расходного элемента. При возникновении такой ситуации дальнейшая работа мотора 8 клапанов невозможна. Автомобиль следует доставить на эвакуаторе к месту ремонта. И надо будет заменить ремень ГРМ.

    Зачем менять?

    Производитель установил периодический нормативный срок для замены ремня, выраженный в величине пробега.Так что к указанной процедуре нужно склонять хозяина каждые 50 тыс. Км. Можно и раньше, если состояние указанного потребителя требует таких действий.

    Важно! Учитывая качественные характеристики деталей в газораспределительном механизме, ремень также рекомендуется сокращать с периодичностью 30 тыс. Км.

    Ремень передачи на Лада Калина требует регулярного осмотра. К визуальному контролю следует прибегать не реже одного раза в месяц. Для этого необходимо будет демонтировать откидную крышку.Если на поверхности ремня появляются указанные ранее признаки износа, то такой элемент системы следует немедленно заменить, что позволит избежать резкого толчка.

    Чрезмерно изношенный деревянный ремень становится причиной неисправности системы охлаждения системы охлаждения. Открытие на некоторых модификациях мотора приводит к заслонке клапанов около днища поршня. В некоторых случаях резьба ременного шнура может намотаться на вал генератора, что приведет к сбоям в его работе.

    Обратите внимание, что на старых модификациях моторов 8 клапанов при обрыве ремня не наблюдается. Удар не происходит благодаря специальным технологическим выемкам на днищах поршней. Новые клапанные агрегаты и модификации с 16-клапанными головками не могут похвастаться такой полезной защитной опцией.

    В первом случае при ремне, мотор 8 клапанов глохнет. Установив новый продукт, вы можете продолжить работу. Второй вариант предполагает ремонт двигателя Лада Калина.

    Стоимость замены по акции

    Цена ремня ГРМ в торговой сети варьируется в пределах 400-600 руб. кусок. Когда потребуется замена натяжного ролика, то в указанную сумму смело добавляйте порядка 500-600 руб.

    Стоимость услуги замены достигает 800 руб. А если нужно заменить оба ролика, то ожидаемая разорение кошелька владельца составит около 1000 рублей.

    Замена

    Сначала резервируем инструменты:

    • ключей на «10», «13» и «17»;
    • отвертка большая с шлицевым профилем;
    • ключ для установки ролика и регулировки натяжения;
    • домкрат;
    • баллонный ключ.

    Перед демонтажными работами необходимо установить расписание для специальной позиции (NTT). Для этого делают отметки на шкивах валов, картере трансмиссии и моторе. Итак, замена ремня ГРМ пошаговая.

    1. Лада Калина расположена на ровной местности.
    2. Подставьте домкрат с правой передней стороны, а к задним колесам поставьте упоры против заедания.
    3. Открывая капот и вооружившись ключом 10-го размера, откручиваем болты (3 шт.), Удерживая защитный кожух механизма.
    4. Гайка натяжного ролика в Лада Калина. Откручивается при помощи ключа на «13». Ремень ГРМ ослаблен.
    5. Теперь снимаем ремень генератора. Для этого используйте ключ 13-го размера, чтобы ослабить натяжитель.
    6. На шестерне распределительного вала найдите метку. Он представлен в виде прямоугольного наплыва на тыльной стороне кромки самой шестерни.
    7. Вращая вал подходящим ключом, мы совмещаем указанную метку с верхним выступом, имеющимся на пластине крепления пластины механизма.
    8. Перейти в карт-бокс. Имеет специальное окошко, закрытое резиновой заглушкой. Находим его длинной отверткой и снимаем.
    9. Видим Маховик Лада Калина. На нем есть табличка, которую необходимо совместить с треугольным выступом, расположенным слева от картера.
    10. Если предварительные (при натянутом ремне) фазы настроены правильно, то две пары меток должны совпадать. Когда этого не наблюдается, регулируем положение, вращая валы для шкивов (можно крутить колесо, включив пред 5-ю передачу).
    11. Затем остановите маховик отверткой так, чтобы он попал в окно Картера, а Superoys в зубах.
    12. Теперь снимаем шкив генераторной установки.
    13. Старый ремень ГРМ Лада Калина отвал с приводных шестерен и ролика.
    14. При установке новой ременной передачи проверьте отсутствие смещения меток. Все манипуляции производятся по обратному алгоритму.
    15. Растяжка производится вращением одноименного ролика. Примените специальный ключ.

    Правильно натянутая лента позволит финишным усилиям повернуться на 90 градусов к одной ветви (в середине). Это будет соответствовать сопутствующей нагрузке в 2 кгс.

    1. Теперь ролики можно затягивать с желаемым моментом затяжки.
    2. Выверните отвертку из окна картера, верните пробку.
    3. После сборки проверьте совпадение меток (поверните механизм на 2 полных оборота и посмотрите).
    4. Установить кожух.
    5. Не забудьте вернуть колесо на место.

    При установке важно не забыть о этикетках.

    Замена ремня ГРМ завершена.

    Подведем итоги

    Заводим двигатель Лада Калина и радуемся отсутствию посторонних шумов. Это говорит о том, что ремень ГРМ заменен правильно. Если ремень натянут, то роликовый ролик подскажет о таком явлении по степени натяжения, открутив фиксирующую застежку и повернув ролик при необходимости.Помните обшивку, которая подлежит возврату на штатное место. Устанавливая новый ремень, не забывайте о шильдиках. Теперь в дорогу!

    Проверять ремень ГРМ рекомендуется каждые 15-20 тысяч километров пробега. Обрыв ремня на 8-клапанном валине не смертельный, клапан останется целочисленным, а на 16-клапанном - пробегите. Поэтому за ремнем ГРМ необходимо следить и менять его на новый (его ресурс от 50 до 80 000 км пробега). Процесс замены ремня ГРМ практически одинаков для 8 и 16 клапанных двигателей.

    Для начала нужно снять пластиковую защиту ремня ГРМ, которая крепится на 3 болта.

    Теперь нужно снять правое переднее колесо. У вас будет доступ к правому защитному экрану двигателя. Откручиваем 2 винта, на которых он крепится, и тянем вниз. Теперь мы можем добраться до шкива на коленвале.

    Перед вами, нужно, прокручивая коленвал, установить обе звезды (коленвал и распредвал) по тегам:

    Для откручивания маховика нужно заглохнуть коленвал.Со стороны сцепления у двигателя есть специальное смотровое окошко, через которое виден маховик. Снимите резиновую втулку и остановите ее мощной отверткой. Для этого вам понадобится помощник.

    Шкив можно сильно затянуть, поэтому не удивляйтесь, что он не откручивается.

    После нужно снять ремень генератора.

    Снимаем шкив, снимаем старый ремень. Для этого откручиваем натяжной ролик и даем максимально натянуть ремень.А теперь внимание! Убедитесь, что шестерни не соскочили с этикеток.

    Новый ремень стартовой правки с шестернями коленчатого вала. Затем натяните его на шестерню распредвала с правой стороны. Все время следите за этикетками. Далее проводим ремень через видео и натягиваем на помпу.

    Натягиваем ремень ГРМ при помощи ролика. Для этого я использовал самодельный ключ из стальной проволоки (2-3 мм):

    Ремень должен растягиваться так, чтобы его можно было повернуть на 90 градусов, но не больше и не меньше.После растяжки проворачиваем коленвал на 2-3 оборота и еще раз смотрим, не перепутались ли метки. Если их сбили, то снимите и снова выставьте все.

    Соберите сборку в обратном порядке.

    В прилагаемой к автомобилю аннотации сказано, что замена ремня ГРМ 8 клапанов на Калине рекомендуется каждые сорок-пятьдесят тысяч км пробега, а также на автомобиле с двигателем 16 клапанов. И проверять надо гораздо чаще.

    Если обрыв ремня на 8-м клапане Лада Калина то клапан останется целочисленным, но если это произойдет на 16 кл.Двигатель-то они обязательно заведутся. Сам по себе процесс замены прост и очень похож как на 8-ми клапанные агрегаты, так и на 16.

    [Скрыть]

    Что такое ремень ГРМ

    Основное назначение ремня ГРМ в Лада Калина - синхронизация коленвала и распредвала блока питания. Во избежание зазубрин при восстановлении мотора просто проведите замену вовремя и она прослужит столько, сколько предусмотрено производителем.

  • Далее нужно прокрутить коленвал, чтобы звездочки валов стали ручными.
  • Для того, чтобы открутить маховик, необходимо отжать коленчатый вал. С другой стороны, где стоит сцепление, на моторе есть небольшая прорезь, через которую виден маховик. Снимаем резинку и останавливаем отверткой. Для этого вам может понадобиться сторонняя помощь.
  • Далее снимаем ремень генератора.
  • Откручиваю натяжной ролик, пока ремень ГРМ не ослабнет.
  • Снимаем, вместе с шестернями, с места не надо.
  • Новый натягивается на шестерню распредвала справа.Не забывайте о этикетках. Затем нужно провести его через ролик, а затем затянуть на помпе.
  • Натяжение должно быть таким, чтобы ремень мог поворачиваться только на 90 градусов.
  • Проворачивая коленвал, смотрим, не сошли ли метки. В случае, если это произошло, проделанную работу придется повторить.
  • Монтажные работы ведутся в порядке обратной разборки.
  • На 16 клап.
    1. Снимаем крышку, которая сверху и закрывает ремень ГРМ калиной с 16 кл.
    2. Демонтируем колесо, расположенное впереди.
    3. Снимаем брызговик силового агрегата и ремень генератора для лучшей замены.
    4. Прокручиваем коленвал до тех пор, пока на градуировочном шкиве распределительного вала не срастется, а на впускных клапанах шкива распредвала с метками, которые расположены на крышке.
    5. Откручиваем болт, к которому крепится шкив вала и снимаем его.
    6. Снимите ограничительную шайбу.
    7. Путем поворота болтов снимаем переднюю крышку.
    8. Болт крепления ролика, уменьшающий натяжение ремня ГРМ.
    9. Снимите ремень.
    10. Новый ремень настроен точно так, как показано на фото.

      Не упустите тот факт, что отметка на шкиве коленчатого вала должна совпадать с приливом на корпусе масляного насоса.

    11. Установить новые часы для растяжки ветви ремня. В таком состоянии его надевают на шкив.
    12. Поворачивайте натяжитель по направлению к стрелкам до тех пор, пока не увидите метки.
    13. Затяните болт, фиксирующий натяжной ролик.
    14. В случае старения ослабляем затяжку и повторяем работу.
    15. После установки проворачиваем коленвал на несколько оборотов. Здесь необходимо следить, чтобы расположение валов не сломалось.
    16. Если все метки сходятся, можно переходить к установке всех деталей, отнесенных на свои места.

    Как видите, в этом нет ничего сложного и надеюсь, что эта статья помогла вам разобраться во всех тонкостях этого процесса.Теперь вы можете самостоятельно определить, какой ремень лучше подойдет вашей машине, как правильно его поменять и сколько на этом можно сэкономить.

    При затяжке ремня ГРМ на Калине. Разметка расписания. Правильное натяжение ремня

    В Лада Калина рекомендуется замена ременной передачи через 40-50 000 км. Но это не значит, что за это время не нужно интересоваться состоянием ремня ГРМ. Очень! Дело в том, что его можно поймать раньше установленного для него срока, и тогда его придется менять на новый.Вот и все, о замене ремня ГРМ мы и поговорим в этой статье. Здесь будет дана подробная инструкция, как самостоятельно отремонтировать эту сложность.

    Последствия чрезмерного износа

    Износ ременной передачи чреват неизвестностью, а это обязательно приведет к серьезным последствиям. В результате произойдет встреча клапанов с поршнями, из-за чего клапаны будут бояться, а поршни и цилиндры тоже могут получить значительные повреждения. После этого машину придется серьезно отремонтировать, а этот ремонт дорогостоящий, поэтому лучше не приносить.

    Ремень лучше провести оперативно, чтобы выявить первые признаки его износа. Вы можете сделать это сами. А вот какие дефекты скажут, что ремень требует замены:

    • поверхность стала покрываться трещинами;
    • На нем появилось
    • оферов;
    • концы плескались;
    • материал начал оседать;
    • На поверхности видны
    • следов масла и других рабочих жидкостей.

    Наличие масла на поверхности ременной передачи говорит о том, что нарушена система уплотнения, и стали вытекать сальники.В этом случае их тоже нужно заменить. Но это далеко не все расходники, подлежащие замене. Вместе с ремнем и сальниками нужно заменить и прокладки. Отдельно нужно сказать о натяжном ролике. Он тоже может потерпеть неудачу. Его неисправность можно определить по наличию люфта. Если вы сами затрудняетесь провести анализ статуса видео, то приведите к этому специалисту и попросите его помочь вам.

    Обязательно покупайте расходники только в проверенных торговых точках.Если поставить некачественный элемент, долго он точно не прослужит. Поэтому здесь экономить не стоит. Конечно, какое-то время такой пояс проработает, но за его состоянием нужно постоянно следить, чтобы не было поломки.

    Можно как-то попытаться предотвратить досрочный износ? Конечно можно. Для этого не нужно:

    • заниматься экстремальным вождением;
    • управлять автомобилем при повышенных нагрузках;
    • для допуска рабочих жидкостей.

    При соблюдении этих простых правил ремень вполне может прослушать нормативный срок без замены.Но если все же было определено, что он износился, то его нужно срочно менять, чтобы не пожалеть. Для самостоятельной замены ремня нужно подготовить все необходимое - набор ключей и расходные материалы. Автомобиль должен быть закреплен и расположен на ровной поверхности. Это не особо сложный процесс, и любой, кто внимательно изучил данную инструкцию, сможет с ним справиться. Итак, приступим.

    1. Сначала вам нужно будет снять защитную крышку. Для этого выкручиваем 3 болта.
    2.Чтобы получить доступ к силовому агрегату, вам придется снять правое колесо.
    3. Затяните щиток силового агрегата.

    4. Теперь нужно прокрутить коленчатый вал до тех пор, пока шестерни валов не будут расположены точно по меткам.

    5. Теперь остановим коленвал. Это необходимо для того, чтобы открутить маховик. Его видно через щель, которая находится со стороны сцепления. Подвязать коленвал можно при помощи обычной отвертки. Для этого необходимо предварительно удалить резинку.Возможно, у вас ничего не получится. В этом случае необходимо вызвать помощника.
    6. Переходим к разборке привода генератора.
    7. Нам нужно ослабить натяжение ремня. Следовательно, нам нужно открутить тянущий ролик. Во время его демонтажа следует следить за тем, чтобы звездочки не сдвинулись с места.
    8. Проверяем все метки и начинаем натягивать новую ременную передачу. Ниже вы можете увидеть схему его установки.

    9. Натяжение ремня.Растяжка должна быть оптимальной - нельзя допускать экономии и слишком большого натяжения. И то, и другое вполне может быть причиной того, что пояс продлевается раньше срока его действия.
    10. Прокрутите коленчатый вал и изучите расположение меток. Они не должны рождаться. Если все же они вышли со своих мест, то всю процедуру пришлось бы проделывать заново.
    11. Теперь нам нужно проверить нашу работу. Для этого заводим двигатель. Во время его работы не должно наблюдаться шума. Если да, то это явный признак того, что что-то было сделано неправильно.В этом случае процедуру установки новой ременной передачи придется повторить.

    Совет. Посторонние шумы, появившиеся после замены ремня, можно устранить с помощью элемента смазки. Делается это с помощью специального аэрозоля, который можно купить в каждом специализированном магазине. Чтобы смазать компонент, запустите двигатель и постарайтесь, чтобы смазка попала на внутреннюю поверхность ремня, потому что нам нужно смазать зубья. Сама процедура проводится не более 5 секунд.

    Видео

    На двигатели может устанавливаться привод газораспределительного механизма с автоматическим натяжителем ремня ГРМ или с натяжным роликом.

    В последнем случае требуется регулярно (при выполнении каждые 15 000 км пробега) проверять состояние и натяжение ремня зубчатой ​​передачи, менять ее каждые 75 000 км пробега.

    При наличии устройства автоматического натяжения необходима проверка и регулировка натяжения ремня ГРМ ремня ГРМ.К тому же в таком приводе значительно увеличивается ресурс самого ремня. Это не исключает выхода из строя натяжного механизма или утечки масла через уплотнения валов.

    Попадание масла на зубчатый ремень приводит к значительному сокращению его срока службы.

    Поломка ремня приведет к нарушению фаз газораспределения и, возможно, к серьезной поломке двигателя.

    Обрыв ремня неизбежно приведет к остановке двигателя.Учитывая все это на двигателях с автоматическим натяжным механизмом, желательно проверить состояние ремня ГРМ, и при обнаружении на нем дефектов.

    Проверить ремень ГРМ с натяжным роликом

    Приводной ремень газораспределительного механизма следует проверять в процессе движения автомобиля - каждые 15000 км пробега.

    Для выполнения работы ключ потребуется натянуть ремень ГРМ.

    1. Подготовить машину к работе.

    2. Ключом на 10 мм провернуть три болта крепления передней крышки ремня ГРМ.

    3. Поднимаем крышку вертикально вверх, затем снимаем с двигателя.

    4. Вращая коленчатый вал, визуально проверьте состояние ремня.

    Коленчатый вал можно вращать с помощью ключа на 17 мм для болта крепления шкива или большой шлицевой отвертки для зубьев маховика. Для этого снимите резиновую заглушку с картера сцепления.

    Ремень должен быть чистым, без грязи и масла на поверхности. Ремень с отвалами, трещинами, пучками, порезанными или изношенными зубьями, набивкой к шнуру требует замены.

    5. Двумя пальцами попробуйте повернуть ремень на 90 ° на участке между шкивами коленчатого вала и распределительными валами, что составляет силу 15-20 нм (1,5 - 2,0 кгс.м).

    Если приложенное усилие отсутствует, чтобы повернуть ремень на нужный угол, ремень вытягивается; Если ремень можно развернуть на больший угол, это означает, что ремень недостаточно натянут.

    Чрезмерное натяжение ремня, попадание на него масла и грязи сокращают срок службы ремня, а также ускоряют износ ролика натяжителя и подшипника насоса охлаждающей жидкости.

    Регулировать натяжение ремня следует на холодном двигателе.

    6. Ключ на 17 мм ослабляющий гайку крепления натяжного ролика.

    7. Поворачивая ролик специальным ключом, добиваемся необходимого натяжения ремня и, удерживая ролик в этом положении, затягиваем гайку его крепления

    8. Проверьте натяжение ремня (см. Выше) и при необходимости повторите регулировку.

    9. В конце затяните гайку крепления ролика моментом 33.23 - 41,16 нм (3,4 - 4,2 кгс).

    10. Установите переднюю крышку ремня и затяните болты ее крепления.

    Как натянуть ремень генератора на Калине своими руками

    Приветствую вас друзья на сайте ремонта автомобилей ВАЗ своими руками. Ремень генератора - важный элемент «жизнедеятельности» вашего автомобиля.

    От его целостности и правильности натяжения зависит правильность работы генератора, качество зарядки АКБ, а также уровень напряжения в бортовой сети.

    Как натянуть ремень генератора на Калине

    При ослаблении ремня начинается свист, износ подшипников генератора может увеличиваться. Кроме того, неправильное натяжение может привести к быстрому разрушению и дальнейшему повреждению самого ремня.

    Поэтому нужно знать, как выполняется регулировка ремня генератора на Калине, что и в какой последовательности делать.

    Особенности диагностики ремня генератора

    При появлении одной из вышеперечисленных особенностей необходимо незамедлительно проверить натяжение ремня генератора на Калине.Делай проще.

    Надавите на ремень с определенной силой (около трех килограммов) и измерьте прогиб с помощью линейки. Если он больше одного сантиметра, значит, ремень требует регулировки.

    Более точную проверку можно выполнить с помощью динамометра. В этом случае необходимо натянуть ремень с усилием 10 кг * С (эти показания вы увидите на шкале инструмента) и оценить расстояние отклонения (оно должно быть не более 1-1,5 см).

    Подготовительные работы

    Ремень ГРМ.Чем грозит ГРМ ремень ГРМ?

    Все выполняем без паники и не торопимся. Все элементарно, слабо подтягивалось, сильно расслаблялось. Каток с проходом ...

    Затянуть ремень Лада Лада Калина

    Сегодня 01.12.2015, заменил этот , ремень на генераторе на новый, пробег 60000.

    Перед тем, как пометить ремень генератора на Калину, проведите ряд подготовительных работ:

    1. Очистите гайки натяжителя на генераторе от пыли и грязи с помощью металлической щетки, можно сбрызнуть WD-40, чтобы их было легче закручивать.

    2. Подготовьте необходимый инструмент. Для работы вам понадобится ключ на девятнадцать и восемь миллиметров.

    Если вы обнаружили затухание ремня, то не затягивайте с работой. Учтите, что из-за такой неисправности снижается КПД генератора, возникают перебои с напряжением в бортовой сети, громкое «проскальзывание» ремня на шкиве и другие неприятные проблемы.

    Особенности регулировки и подвески ремня генератора

    Теперь давайте посмотрим, как правильно натянуть ремень генератора.Хочу отметить, что весь процесс занимает не более 10-15 минут. Следовательно, пойти на сотню и опустошить свой кошелек на оплату мастера - это как минимум глупо.

    Действуйте в следующей последовательности:

    Найдите планку натяжения и немного открутите на ней контргайку, иначе регулировочный болт просто не получится повернуть. Если мешает бачок омывателя, снимите, но в этом нет необходимости.

    Вращайте болт натяжителя, добиваясь этого момента, пока не будет создано необходимое натяжение ремня.

    После этого закрутите стопорную гайку с необходимым усилием, на этом работа по натяжке ремня на Ладу Калину завершена, осталось только проверить.

    После завершения работ убедитесь, что натяжение ремня правильное (один из способов, упомянутых нами выше) и нормальная работа генератора.

    Для этого включите зажигание и внимательно осмотрите панель приборов (соответствующий индикатор, заряд аккумулятора) должен быть на ней.

    Теперь вы можете запустить мотор и немного поработать с машиной.Все это время следите за индикатором - через несколько секунд он должен погаснуть.

    Помните, что регулировка ремня еще в новинку. Главное, четко следовать схеме сканирования и не забывать время от времени диагностировать напряжение.

    В противном случае вы можете столкнуться с более серьезными проблемами, которые по-прежнему будут приводить к высоким затратам. Так что будьте бдительны и берегите свою машину. Удачи на дорогах и конечно же без поломок. Различные дополнения и предложения Пишите в комментариях.

    Замена ремня ГРМ Калины 8 клапанов, как и на других двигателях, надо проводить регулярно. И не только по Правилам - при первых же признаках деформации или растяжения элемент следует заменить. В противном случае может произойти сложная поломка двигателя, устранение которой вылетит в копейки ».

    Почему выходит из строя ремень ГРМ на Калине

    Основная причина выхода из строя ременной передачи газораспределительного механизма - естественный износ в процессе эксплуатации.Ремень изнашивается, растягивается или разрушается («просыпаются» зубья, появляются трещины и деформации), что приводит к снижению его работоспособности и последующему обрыву.

    Замена ремня газораспределительного механизма, согласно регламенту, следует при пробеге 50-70 тыс. Км, а на практике и чаще. Параллельно следует проверить тормозные колодки. Если они прилично изношены, их тоже нужно заменить.

    Еще одна причина неисправности ременной передачи - неправильное натяжение.Сильный или слабый провоцирует перерыв. А это, в свою очередь, приводит к возникновению дефектов клапанов в процессе работы двигателя (их решетки). В худшем случае может выйти из строя вся двигательная система. Поэтому установку ремня следует проводить с соблюдением норм натяжения.

    На ВАЗ Замена ремня Лада Лада Валин на 16 клапанов, при разрушении натяжного ролика или шестерни, так как их неисправность приводит к некорректной работе ременной передачи (например, ремень ГРМ на высокой скорости прокручивает, проходящие такты ).

    Меняем ремень ГРМ на Калину

    Если вы желаете получить первый опыт замены ремня ГРМ, Калина не самая подходящая для этого автомобиля. Ремонтные работы лучше доверить специалисту. Пора принять время: прошли те времена, когда отечественную технику можно было все удалить.

    В начале процедуры разборки необходимо установить метки, касающиеся расположения газораспределительного механизма и коленчатого вала, чтобы затем собрать механизм в соответствии с их положением.

    Второй нюанс - натяжение ремня ГРМ. Теперь натяжение стало проще - ролики оснащены соответствующими индикаторами, поэтому нет риска «ничего» или «перетянуть». Так постоянно происходило со старыми автомобилями, когда сила натяжения определялась «на глазах» и неопытный механик запросто мог вывести механизм из строя.

    При разборке датчик положения коленвала тоже нужно снять - все-таки он может быть поврежден и сломан.

    Стоит помнить, что периодически нужно заменять все расходники - гайки, болты, сальники. И даже водяной насос (ПОМПУ) желательно поменять на новый, особенно если он не в лучшем состоянии.

    Какие инструменты нужны?

    Перед ремонтом нужно подготовить инструмент. Вопреки распространенным мифам, что молоток и гвозди подойдут на 120, для ремонта Лады Калины понадобится стандартный набор приспособлений.К ним относятся:

    • ключи на 17;
    • ключ для снятия колеса;
    • комплект торцевых головок (должен быть или должен быть ключ на 10;
    • отвертка-укладчик;
    • Натяжной ключ для натяжения ролика.

    Подготовительные работы

    Перед тем, как приступить к разборке ГРМ и снятию ремня, следует установить автомобиль на ровную поверхность, включить трансмиссию и поднять переднее колесо до домкрата. Далее поднимаем капот, сливаем тосол.

    Замена ремня ГРМ на Калине: пошаговый алгоритм

    Вот как заменить ремень ГРМ на Калине:

    1. Провести демонтаж ремня генератора.
    2. Снимите кожух двигателя, закрутив болты предварительной установки. Затем демонтируйте поддоменное колесо - вы получите доступ к щитку (защите двигателя) и сможете открыть шкив на коленвале.
    1. Далее нужно установить теги. Сначала необходимо определить верхнюю мертвую точку - то есть положение ГРМ по отношению к коленчатому валу.Это позволит избежать отклонений при сборке агрегата и последующих проблем.
    2. Ослабить натяжные ролики, слегка ослабив гайку. Но не откручивайте его полностью.
    3. Снимите ремень ГРМ - сначала снимите шестерни распредвала, затем ролик и только после этого шкив водяного насоса.
    4. Чтобы завершить снятие ремня, снимите шкив генератора.
    5. Установить принудительную фиксацию сцепления для блокировки коленчатого вала. Далее необходимо ослабить фиксатор ведущего колеса коленчатого вала и снять его.
    6. Снимите ремень газораспределительного механизма.
    7. Заменить натяжной ролик на новый (если при прокрутке он отсюда возникает шум и экраны) и установить новый ремень на сиденье. Сборку механизма производите в обратной последовательности. Не забудьте правильно натянуть ремень, прежде чем крышка привода ГРМ будет установлена ​​на место.

    8 и 16 клапанов - в чем разница?

    Если двигатель 16 клапанный, то замена ремня ГРМ на кавал производится аналогично тому, как и в случае, когда центр внутреннего сгорания 8 клапанов.Единственная сложность - демонтировать, затем установить обратно переднюю опору двигателя.

    Для этого берем болты TORX E14, которыми опора крепится к кронштейнам. Чтобы облегчить задачу, если болты откручиваются, необходимо варьировать положение двигателя с помощью домкрата.

    На Лада Калина 2 Замена ремня производится иначе?

    Принцип замены остался прежним:

    1. Снята защитная крышка двигателя.
    2. Демонтаж правого переднего колеса и брызговика мотора.
    3. Коленчатый вал повернут для маркировки меток.
    4. Шкив коленвала снят (необходимо открутить болт), натяжение ремня снято.
    5. Ремень снят, на его место установлен новый.

    О замене ремня ГРМ можете посмотреть видео:

    https://youtu.be/ywsmhxo-mmw.

    Если вовремя не поменять

    Визуальную проверку ремня следует проводить не реже одного раза в месяц. Если вовремя не обнаружить поломку или износ, то вещь сломается в самый неподходящий момент.

    Привод ГРМ Калины 8 CL часто ломается именно из-за невнимательного отношения автомобилиста. Это приводит к необходимости менять не только ремень. Когда страдает клапанная система, страдает клапанная система. Из-за срыва ГРМ может появиться цилиндропионная группа - исправление ее дефектов придется производить растачиванием.

    Замена ГРМ Лада Калина 8 клапанов Операция простая, по крайней мере здесь все намного больше чем с версией двигателя с 16 клапанами.На Lada Kalina с 8-клапанным мотором замена ремня по данным завода производителя проходит каждые 75 тысяч километров. Обрыв ремня приводит к сгибанию клапанов. А гнутые клапаны, это дорогостоящий ремонт всего двигателя, поэтому игнорировать процедуру не стоит. Проверку ремня необходимо проводить каждые 15 тысяч километров. При обнаружении дефектов или ремешка масло необходимо немедленно заменить.

    Подробная схема ГРМ Лада Лада Калина далее .

    • 1 - шкив коленвала зубчатый
    • 2 - шкив шестерни насоса охлаждающей жидкости
    • 3 - Натяжной ролик
    • 4 - Задняя защитная крышка
    • 5 - шкив переключателя распределительного вала
    • 6 - ремень ГРМ
    • A - отлив на задней защитной крышке
    • B - табличка на шкиве распредвала
    • C - табличка на крышке масляного насоса
    • D - метка на шкиве коленчатого вала.

    Для замены ремня привода газораспределительного механизма следует снять ремень привода генератора или ремень привода вспомогательных агрегатов на калине с кондиционером.Шестигранником «На 5» отверните четыре винта крепления передней верхней крышки ГРМ и снимите пластиковый кожух.

    Во избежание повреждения датчика положения коленчатого вала необходимо его снять. При выключенном зажигании нажмите на колодку жгута проводов и отсоедините колодку от разъема датчика. Головкой «На 10» поверните болт крепления датчика.

    Вынимаем датчик из приливного отверстия крышки маслонасоса и кладем на место, где нет стальных опилок, способных впоследствии нарушить работу датчика.

    Перед демонтажем ремня необходимо проверить фазы газораспределения двигателя - установить поршень 1-го цилиндра в положение НМТ (верхняя мертвая точка) такта сжатия. Головкой «на 17» повернуть коленчатый вал по часовой стрелке за болт крепления ведущего шкива генератора до установки метки 1 на шестерне шкива распределительного вала с приливом 2 на задней крышке синхронизатора газораспределения.

    Чтобы убедиться в правильности положения коленчатого вала, выньте резиновую заглушку смотрового окна в верхней части картера сцепления.Риск 2 на маховике должен располагаться напротив прорези 1 шкалы, которая видна в окошке крышки картера сцепления.

    Перед тем, как повернуть шкив привода теплообменника, просим помощника зафиксировать коленвал от проворачивания, вставив отвертку через картер сцепления через окошко.

    Головкой «На 17» переворачиваем болт крепления шкива привода генератора, снимаем шкив и шайбу.

    Шестигранник "На 5" переворачиваем три винта крепления передней нижней крышки ГРМ.Снимаем крышку.

    Ключ-ключ "на 15" ослабляющий затяжку болта крепления натяжного ролика.

    В этом случае натяжной ролик ослабит натяжение ремня. Снимите ремень ГРМ со шкивов коленчатого и распределительного валов. Вытаскиваем ремень из моторного отсека.

    Внимание! После снятия ремня ГРМ нельзя проворачивать коленвал и распределительные валы во избежание попадания поршней в клапаны.Размеры ремня привода ГРМ Лада Калина с 8-ми клапанным двигателем - ширина 17 мм, количество зубьев 113.

    Для снятия натяжного ролика ремня ГРМ поверните болт его крепления и снимите натяжной ролик вместе с болтом.

    Поверните пластиковый роликовый зажим, удерживая его за эксцентрик. Ролик должен вращаться бесшумно, равномерно, без заеданий. В противном случае ролик необходимо заменить.

    Заодно можно проверить исправность насоса охлаждающей жидкости, закручивания и сотрясения за шкив.Устанавливаем натяжной ролик на место, окончательно не затягивая болт его крепления. Для разных модификаций двигателя в головке блока цилиндров выполнены два резьбовых отверстия под болт крепления натяжного ролика. Болт крепления ролика вкручивается в верхнее отверстие ГБЦ. На фото ниже отверстие обозначено красной стрелкой.

    Устанавливаем ремень ГРМ в обратной последовательности. Перед установкой ремня убеждаемся в совмещении установочных меток коленчатого и распределительного валов.Одеваем планку на зубчатый шкив коленчатого вала, затем натягивая обе ветви ремня, надеваем заднюю ветвь на шкив насоса охлаждающей жидкости и заводим ее за натяжной ролик, а переднюю - надеваем шкив распредвал.

    При необходимости распечатываем шкив распредвала в сторону наименьшего хода до совпадения зуба ремня с впадинами шкива. Для натяжения ремня нужно повернуть натяжной ролик против часовой стрелки. Для этого вставляем внешний диск стержня стержня (диаметр 4 мм, расстояние между стержнями 9 мм) специального ключа (для наглядности показан на снятом ролике).

    Такой ключ применялся при регулировке натяжения ремня во всех переднеприводных вазах, купить его можно в любом магазине автозапчастей.

    Также для регулировки натяжения ремня ГРМ Лада Калина можно использовать клещи для снятия стопорных колец. Натягиваем ремень, поворачивая натяжной ролик ремня против часовой стрелки до совпадения внешнего роликового диска с прямоугольным выступом его внутренней втулки, и затягиваем болт крепления ролика с моментом 34-41 нм.

    Чрезмерное натяжение ремня сокращает срок его службы, а также подшипников насоса охлаждающей жидкости и натяжного ролика. Недостаточное натяжение ремня также приводит к его преждевременному выходу из строя и может стать причиной нарушения фаз газораспределения. Вращаем коленвал на два оборота по часовой стрелке. Проверяем натяжение ремня и совпадение установочных меток коленчатого и распределительного валов. Когда шкив привода генератора снят, правильное положение коленчатого вала удобно контролировать, совмещая метку 1 на шкиве коленчатого вала с краем крышек масляного насоса.Фото для наглядности далее.

    Если не уверены в своих силах, то работу по замене ремня можно доверить Ладе Калина Авто Цереровис. Для двигателя с 8-клапанным механизмом GHM это дешевле, чем для версии с 16-клапанным мотором.

    Натяжной ремень натяжной Калина. Расчет времени

    В ноябре 2004 года с заводских ворот вышла первая модель Lada Kalina. Путь к рождению по разным причинам преодолен очень долго. Первые сведения о начале конструкторских работ над моделью появились в 1993 году.Машина относится ко второй группе малого класса, имеет просторный салон, приятный внешний вид.

    Все установленные силовые агрегаты данной модели имеют зубчатый ремень в клапанном механизме. Рассмотрим в этой статье как проводится замена ремня ГРМ Лада Калина 16 клапанов.

    В зависимости от комплектации на автомобиль устанавливалась одна из четырех модификаций силового агрегата. Два из них имели в GBC два 16-клапанных двигателя. Расположение цилиндров в один ряд, блок отлит из чугуна.Три мотора имеют рабочий объем равный 1600 см 3, один из них ВАЗ 11194. выполнен с объемом двигателя 1400 см 3. Этот двигатель, как и ВАЗ 21126. , имеет 4 клапана на цилиндр, т.е. , в КТС их будет 16. Моторы в связи с некоторой доработкой соответствуют нормам «Евро 3,4».

    Двигатель с рабочим объемом 1400 см 3 серийно выпускался в скором времени, так как внешний вид Kalina 2 предназначался только для силовых агрегатов с рабочим объемом 1600 см 3.Моторесурсы Производители гарантируют более 200 тыс. Км. Оба мотора поддаются умеренному нагнетанию без значительного снижения ресурса.

    Начало клапана Ли

    Этот вопрос беспокоит многих владельцев Калины, других машин ВАЗ с конечным приводом. Это связано с тем, что при врезании в привод клапана или нарезании зубьев приводного ремня поршни возникают в головке клапана. В лучшем случае автомобиль получает прогиб клапанов, но также возможны погнутые штоки, повреждение поршней, лопнувшие направляющие втулки клапанов.Такая неисправность приведет к непредвиденным предыдущим расходам на выполнение капитального ремонта двигателя.

    Пусть водители не вводят в заблуждение углубления в головках поршней, они не спасают двигатель от повреждений . В этом случае может быть только соблюдение всех рекомендаций производителей мотора, использование качественных запчастей, других расходных материалов, своевременная замена изношенных деталей.

    Порядок замены

    Срок замены изношенных элементов в ГРМ задается вопросом о его удержании.Кто не хочет испачкать руки или никогда не занимался ремонтом своей машины, предпочитает обращаться к специалистам. Однако есть много владельцев, которые предпочитают обслуживать или ремонтировать машину самостоятельно. Эта операция полностью под силу. Выполнить можно в гараже или на любом подходящем участке. Работа начинается с открывания капота моторного отсека, так как большая часть действий водителя должна будет происходить именно на этом месте.

    • В первую очередь снимается пластиковая крышка, закрывающая силовой агрегат.Снятие механизма защиты таймлайна мешает тормозу шайбы, его нужно демонтировать, тем более, что особого труда не вызывает. Далее желательно подправить свечи зажигания, сняв с них катушки, будет легче заводить двигатель дальше. Автомобиль тормозит ручным тормозом, под задние колеса установлены упоры, сломаны болты правого переднего колеса. Эта сторона машины поднимается домкратом, при этом не забываю установить упор под кузов машины, снять колесо.
    • Когда это будет сделано, вы можете снять верхнюю защитную крышку механизма ГРМ, которая закреплена 5 винтами.

    • Следующим шагом будет разборка установочного ремня генератора. Освободите механизм натяжения, снимите ремень. Теперь можно приступить к демонтажу нижней защитной крышки привода ГРМ, которая держится всего двумя винтами.

    • Некоторые механики отключены натяжителем ремня генератора для удобства работы.
    • Теперь механизм ГРМ необходимо выставить по меткам, проворачивая шкив коленвала.

    Чтобы добраться до него, придется убрать проседание, затем защиту двигателя. Снять шкив не так-то просто, неподвижность коленвала обязательна. Сделать это можно, поставив между зубьями венца маховика и картером сцепления плоскую заборку или включив пятую передачу, нажав на педаль тормоза. Шкив снимается с шайбой, а болт ставится на место.Проверните вал двигателя до совпадения всех меток.

    • В головке блока цилиндров расположены два распредвала, шестерни которых должны стать их метками строго напротив задних защитных меток корпуса.

    • Шестерня на коленчатом валу тоже имеет прилив, она установлена ​​напротив метки корпуса масляного насоса.

    • Также необходимо снять резиновый колпачок и убедиться, что риск на маховике находится в нужном месте.

    • После этого приступают к снятию зубчатого ремня.

    Сначала ослабевает его натяжение, для этой головки до «15» отпускаются болты на натяжителе и роликовой направляющей, ремень снимается со шкивов и вытаскивается из моторного отсека.

    • Натяжной ролик демонтируется с блока цилиндров, так как обычно его заменяют новым изделием.

    • Перед задней сборкой внимательно осматриваем все детали механизма газораспределения.Перед установкой роликов желательно резьбу на винтах покрыть специальной смазкой, винт натяжителя еще сильно затянут.
    • Еще раз внимательно проверьте совпадение установочных меток приводного механизма MRM.
    • Установите новый ремень на шкивы, при этом нужно следить за ветвью ремня между зубчатыми колесами, ветвь ремня не имеет дикарей. Если все произошло, приступайте к натяжке ремня. Для этого натяжной ролик поворачивают против часовой стрелки до тех пор, пока движущаяся этикетка не совпадет на внешнем зажиме с неподвижным корпусом ролика, где также находится этикетка.

    • Теперь можно затянуть винт крепления. Дальнейшая сборка происходит в обратной последовательности.

    Срок замены

    Однозначного совета дать нельзя. Инструкция по эксплуатации автомобиля Прописывает замену ремня в приводе ГРМ после 75 тыс. Км пробега . Однако следует отметить, что редко кто-то из владельцев этого Регламента соблюдает. Причин этому может быть несколько, это техническое состояние мотора, качество используемых расходных материалов, условия эксплуатации станка. Чаще всего останавливаются на пробеге 50-60 тыс. Км, но иногда несколько раньше .

    Какой ремень лучше приобрести

    Основным поставщиком ремня ГРМ Lada Kalina является завод РТИ из Балаково. Качество его продукции проверено многолетним опытом работы с ВАЗом, сомнений не вызывает.

    При этом устанавливаются и импортные комплектующие. Хорошо зарекомендовала себя продукция Gates, которая гарантирует ожидание ремня от 200 тыс. Км и более.Вы можете пользоваться услугами других известных компаний с мировым именем, главное при этом не натолкнуться на хорошо замаскированный фейк.

    Сложность

    Инструмент

    1-3 ч

    Инструмент:

    • Гороток под торцевую насадку
    • Насадка на ручку 10 мм
    • Насадка на ручку 17 мм
    • Контрольное устройство для проверки натяжения ремня
    • Специальный ключ для гайки натяжного ролика
    • Отвертка плоская средняя

    Детали и расходные материалы:

    • Ремень ГРМ
    • Ролик натяжной
    • Два штифта (винт) диаметром 4 мм

    Примечание:

    Проверка состояния и регулировка натяжения ремня привода газоотводящего механизма (ТРМ) производятся на холодном двигателе (15-35 ° С).

    Временная диаграмма:

    1 - зубчатый шкив коленчатого вала;

    2 - зубчатый шкив насоса охлаждающей жидкости;

    3 - натяжной ролик;

    4 - задняя защитная крышка;

    5 - зубчатый шкив распределительного вала;

    6 - зубчатый ремень;

    А - установочный выступ на тыльной стороне крышки щита;

    ИН - метка на участке распредвала;

    ИЗ - табличка на крышке масляного насоса;

    Д. - метка на шкиве коленчатого вала.

    1. После снятия крышки горловины масляного угля снимите сетку двигателя. Устанавливаем крышку горловины oil-wave на место.

    2. Головка "на 10" переворачивает три болта крепления передней крышки крышки ГРМ.

    3. Снимите крышку привода ГРМ. Снимите правый грязезащитный щиток силового агрегата.

    4. Для проверки натяжения ремня головка «на 17» поворачивает коленчатый вал на 1-2 оборота по часовой стрелке на один болт крепления ведущего шкива шкива. Затем поверните коленчатый вал против часовой стрелки, чтобы шкив распределительного вала повернулся на два зубца.

    5. Проверьте натяжение ремня. При нормальном натяжении ремня его передняя ветвь должна быть закручена на 90 ° большими и большими пальцами с усилием 15-20н (1,5-2,0 кгс).

    6. Чрезмерное натяжение ремня сокращает срок его службы, равно как и недостаточное вакуумирование насоса охлаждающей жидкости и натяжного ролика.Недостаточное натяжение ремня, это приводит к его преждевременному выходу из строя и может вызвать нарушение фаз газораспределения.

    7. Для натяжения ремня ключом «на 17» ослабляют гайки крепления натяжного ролика и специальным ключом - ролик вращают против часовой стрелки. Чтобы ослабить ремень, поверните ролик по часовой стрелке.

    8. При отсутствии специального ключа в отверстия натяжного ролика можно вставить два штифта (винта) диаметром 4 мм.Вставив стержень отвертки между штифтами, вращаем ролик. Регулируя натяжение ремня, втянуть гайку крепления натяжного ролика. Поворачивая коленчатый вал по часовой стрелке на 1-2 ОК-рота, еще раз проверьте натяжение ремня и при необходимости повторите регулировку.

    9. Заменять ремень ГРМ с прово-Дим каждые 75000 км пробой или в случае обнаружения на нем следов износа и порезов труб, трещин, резиновых связок и тканевых основ. Также необходимо менять ремень, когда он попадает в не масляную среду, предварительно устранив причину притирки.

    10. Снимите ремень привода генератора. Вращаем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора до совмещения метки со шкивом распредвала с установочными усами на задней крышке ГРМ.

    11. Снимите заглушку смотрового окна в верхней части картера сцепления.

    12. Мы убеждены, что риск на Maho-Vike расположен напротив профилированной шкалы.

    13. Зафиксируйте коленчатый вал от проворачивания, вставив опен-ку через картер сцепления между зубьями маховика. Удерживая отвертку головкой «на 17» поверните болт крепления шкива привода генератора.

    14. Снимите шкив привода генератора. Утопив гайки крепления натяжного ролика, поверните ролик в такое положение, когда ремень будет максимально ослаблен.

    15. Снимите ремень ГРМ.

    16. Для снятия натяжного ролика откручиваем гайку его крепления и снимаем ролик со шпильками (под роликом установлена ​​дестанционная шайба). Ролик должен вращаться бесшумно, равномерно, без заеданий. В противном случае заменяем ролик новым.

    17. Устанавливаем ремень ГРМ в обратной последовательности. На-вскрыть ремень на зубчатом шкиве коленчатого вала. Затем, натягивая обе ветви ремня, надеваем заднюю ветвь на шкив насоса охлаждающей жидкости и заводим ее за натяжной ролик, а переднюю - надеваем шкив распределительного вала.При необходимости поверните шкив распределительного вала в сторону наименьшего хода до совпадения зубцов ремня с впадинами шкива. Слегка натяните ремень, повернув натяжной ролик против часовой стрелки. Следите за болтом крепления шкива привода ге-нейтор и проверните болт коленвала на два оборота по часовой стрелке.

    Предупреждение:

    При установке и проверке натяжения ремня запрещается проворачивать коленный вал для болта крепления шкива распределительного вала.

    18. Проверяем совпадение набора лаб коленвала и разводки фиктивных валов. Когда положение коленчатого вала коленчатого вала снято, положение коленчатого вала удобно контролировать, совмещая метки на шкиве коленчатого вала и крышке масляного насоса. Если метки не совпадают, повторите операцию по установке ремня. Отрегулируйте натяжение ремня.

    В артикуле не хватает:

    • Фотография инструмента
    • Фото Детали и расходные материалы
    • .
    • Качественный фото ремонта

    На автомобиле Лада Грант, Лада Калина и Лада Приора Проверка состояния ремня привода газораспределительного механизма (ГРМ) 16-клапанного двигателя, согласно регламенту технического обслуживания на холодном двигателе (15-35 ° C ) - каждые 15 тыс. км пробега.Работы по замене ремня ГРМ в пределах, определенных Правилами, не предусмотрены, но если при осмотре будут обнаружены дефекты, то вы можете произвести операцию, используя нашу пошаговую инструкцию.

    Проверка состояния и регулировка натяжения ремня ГРМ

    Проверка состояния и регулировка натяжения ремня ГРМ проводится на холодном двигателе (15-35 ° С). Чтобы осмотреть ремень, снимите верхнюю крышку привода. При этом для удобства бачок омывателя стекла лучше снять.

    Ключ TORX T-30 отворачивает пять винтов крепления верхней крышки ГРМ.

    Расположение винтов крепления крышки ГРМ (для наглядности показано на снятом двигателе): 1 - винты крепления верхней крышки; 2 - винты крепления нижней крышки.

    Взяв верхний край крышки с двигателя и слегка приподняв ее, снимите верхнюю крышку.

    На машине с механической коробкой передач включаем пятую передачу, катя машину (или подвешиваем правое переднее колесо и вращаем колесо по часовой стрелке).Осматриваем ремень ГРМ. На автомобиле с АКПП для осмотра ремня снимаем правое переднее колесо и правый брызговик моторного отсека.

    Головкой «на 17» провернуть коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и осмотреть ремень.

    Поверхность зубчатой ​​части ремня не должна иметь складок, трещин, сколов зубьев и отслоений резины от тканевого каркаса. Обратная сторона ремня не должна иметь износа, оголяющего нить шнура и следов разметки.На торцевых поверхностях ленты не должно быть жгутов и притирки. При обнаружении дефектов или значительном несовпадении элементов контроля натяжения ремня (см. Ниже) ремень подлежит замене. Также следует менять ремень при обнаружении на нем следов моторного масла (перед установкой нового ремня необходимо устранить причину появления масла в ремне), при замене одного из роликов или насоса охлаждающей жидкости.

    Проверьте натяжение ремня. Для этого проворачиваем коленвал по часовой стрелке до набора меток на зубчатых шкивах распредвала с вырезами на задней крышке ГРМ.

    При нормальном натяжении ремня и условии совпадения меток на шкивах вырез 1 внешнего испытания натяжного ролика должен совпадать с прямоугольным выступом 2 его внутренней втулки.

    При нормальном состоянии ремня, но небольшом сбросе пропила с выступом на натяжном ролике (не более половины ширины выступа) необходимо отрегулировать натяжение ремня. Для этого ослабим болт крепления натяжного ролика.

    Для натяжения ремня необходимо повернуть натяжной ролик против часовой стрелки, а для ослабления - по часовой стрелке. Для этого вставьте специальный ключ во внешний диск внешнего диска в виде двух стержней O4 MM, закрепленных на основании ключа (расстояние между стержнями 18 мм). Этот ключ используется для регулировки ременного механизма ГРМ на полноприводном ВАЗе. Вставляем ключ в пазы ролика (для наглядности показан на подъеме).

    Для поворота натяжного ролика можно также использовать щипцы для снятия стопорных колец.

    Натягиваем ремень до совпадения соответствия внешнего диска с прямоугольным выступом его внутренней втулки и затягиваем болт крепления ролика с моментом 34-41 Н · м.

    Внимание! Чрезмерное натяжение ремня сокращает срок службы как самого ремня, так и подшипников насоса охлаждающей жидкости, натяжных и направляющих роликов. Недостаточное натяжение ремня также приводит к его преждевременному выходу из строя, что может вызвать нарушение фаз газораспределения и, как следствие, привести к контакту поршня с клапанами и дорогостоящему ремонту двигателя.

    Вращаем коленчатый вал на два оборота до совмещения меток на зубчатых шкивах распредвала с вырезами на задней крышке привода TRW и проверяем, что вырез на внешней стороне натяжного ролика совпадает с прямоугольным выступом его внутренний рукав. При необходимости повторите регулировку натяжения ремня. При обнаружении дефектов ремня или при значительном несоответствии выхода наружу натяжного ролика относительно прямоугольного выступа его внутренней втулки (более половины ширины динамика) ремень следует заменить.

    Процесс замены ремня ГРМ

    Снимаем ремень привода вспомогательных агрегатов. Установленные под поддоном картера двигателя регулируемые по высоте упоры оставляют вес этой части силового агрегата. Ключом TORX T-30 отворачиваются два винта для крепления нижней крышки ГРМ (расположение винтов см. Выше).

    Ослабляем один из болтов натяжения натяжения болтов натяжения ремня вспомогательных агрегатов и полностью закручиваем второй болт.

    Поднимая натяжной ролик одной рукой, другой рукой снимаем нижнюю крышку ГРМ (для наглядности показано на снятом двигателе).

    Внимание! С обратной стороны натяжного устройства установлена ​​выносная шайба (показана стрелкой). Не потерять его!

    Головкой «на 17» повернуть болт крепления шкива привода вспомогательных агрегатов, фиксируя при этом коленчатый вал от поворота на автомобиле с механической коробкой передач двумя способами - попросить помощника включить пятую передачу и нажать на педаль тормоза или зафиксируйте маховик двигателя, сняв стартер.

    Помощник должен вставить отвертку между зубьями маховика (на фото положение отвертки соответствует заворачиванию болта крепления шкива).

    Для автомобиля с автоматической коробкой передач возможен только второй вариант. Болт крепления шкива затягивается большим моментом (105-110 Н · м), поэтому при выворачивании следует использовать рычаг.

    Снимаем болт с шайбой, шкив вспомогательных агрегатов и шайбу А.

    Временная диаграмма: 1 - зубчатый шкив коленчатого вала; 2 - зона А; 3 - зубчатый шкив насоса охлаждающей жидкости; 4 - натяжной ролик; 5 - зона в; 6 - задняя крышка механизма привода ГД; 7 - зубчатый шкив распределительного вала выпускных клапанов; 8 - зона С; 9 - зубчатый ремень; 10 - зубчатый шкив впускного распредвала; 11 - ролик направляющий; 12 - Тяга натяжителя ремня привода вспомогательных агрегатов.Проверяем совпадение тегов.

    Зона A: Выступ 1 на крышке масляного насоса должен совпадать с меткой 2 на шкиве коленчатого вала.

    Зона B: Вырез 1 внешнего диска натяжного ролика должен совпадать с прямоугольным выступом 2 внутренней втулки ролика.

    Зона C: Установочный вырез 1 на задней крышке приводного механизма GHM должен совпадать с меткой 2 на шкиве выпускного распредвала (для впускного распредвала есть аналогичный вырез и метка, и они также должны совпадать) .

    Для удобства последующей сборки закрепите шкивы распределительных валов.

    Замена ремня ГРМ и ролика на 8-клапанном моторе

    Как и обещал, начинаю писать темы по ремонту и обслуживанию двигателя. Это касается только 8-клапанного мотора 1.6, так как 16-клапанный достать сложно, а они стоят больших денег. В целом вся работа показана на примере восьмёрки, которая по конструкции мало чем отличается от калины.

    Итак, для замены ремня ГРМ на Калине 8-CL нам понадобится следующий инструмент:

    • Головка 10 с храповым механизмом или обычным ключом
    • Ключ от роговой или накидка на 17
    • Отвертка плоская широкая
    • Специальный ключ для снятия путаницы

    Инструкция по снятию и установке ремня ГРМ в Лада Калина

    Прежде всего необходимо снять ремень генератора. А затем откручиваем три болта боковой крышки двигателя, под которыми находится весь механизм ГРМ:

    И удалите ее, чтобы она нам больше не мешала:

    Далее необходимо выполнить такую ​​процедуру как: установка ГРМ и коленвала по меткам.После этого можно продолжить. Ослабьте гайку крепления натяжного ролика, и поверните ролик так, чтобы ремень ГРМ ослабел:

    При ослаблении ремня его можно снять со звезды распредвала, ролика и шестерен привода водяного насоса (помпы):

    Но на данный момент снять его до конца не удастся, так как он блокирует шкив привода генератора, который необходимо открутить. Для большего удобства можно снять правое переднее колесо, предварительно приподняв машину домкратом.Таким образом улучшится доступ к гайке боевого крепления.

    А теперь хочу обратить ваше внимание на то, что на фото ниже будет показан восьмиклапанный вариант, а на Калине он совсем другой. Но суть снятия остается прежней: необходимо удержать коленвал от проворачивания и в этот момент открутить болт. Можно заблокировать коленвал толстой плоской отверткой, вставив ее конец в окошко картера сцепления (там, где вы смотрели метку на маховике).

    Поверните болт до упора рукой, как показано на фото ниже:

    И снимаем шкив с коленвала Валина:

    Но теперь можно снять ремень ГРМ, так как он больше ничего не держит:

    Натяжной роликовый ремень тоже лучше менять одновременно. Достаточно открутить гайку ее крепления и снять шпилькой, как показано на фото ниже:

    Обратите внимание, что ролик представляет собой толстую шайбу под роликом, это наглядно показано ниже:

    При установке сначала вставьте его в натяжной ролик, и только после этого вы можете установить ролик на свое место:

    Прошу не обращать внимания на ролик, представленный на фото, так как он мне совсем не известен.Обычно ставят другой тип с двумя отверстиями для натяжения под специальный ключ. И это очень странно, и, видимо, совсем не с этой машиной, так как ремень с него кладете - это кошмар! Итак, вперед!

    Теперь можно установить новый ремень ГРМ: для этого сначала надеваем его на шестерню коленчатого вала внизу, затем сразу на звездочку распредвала, чтобы вытащить большую ветку:

    На этом этапе убедитесь, что шестерня коленчатого вала не прокручивается без звездочки распределительного вала, иначе будут куплены метки ГРМ, и их придется снова ставить.Хотя это несложно, но лишняя потеря времени - ничто. Затем можно натянуть ремень с другого края на шестерню насоса и на натяжной ролик. Внимательно посмотрите, чтобы все зубья плотно сидели на шестернях, и подтяните ролик до необходимого уровня, вставив в отверстия специальный ключ.

    Хорошо натянутый ремень при работающем двигателе не должен ходить волнами, как это часто бывает. То есть на высоких и низких оборотах большая ветка не должна отклоняться от прямой.Но при этом тащить его невозможно. Обычно при чрезмерном натяжении появляется характерный звук: гудение от валика. В этом случае нужно немного ослабить пояс.

    http://ladakalinablog.ru.

    Во избежание непредсказуемых последствий для основного силового агрегата Лада Калина стоит менять ремень газораспределительного механизма (ГРМ) по времени. Поскольку несвоевременная замена может привести к капремонту и ударить по кошельку владельца. Конечно, не каждый автолюбитель может это сделать сам и придется обращаться в автосервис.

    Но, прочитав эту статью, вы сможете не только узнать, как поменять этот узел, но и правильно подобрать запчасти и определить неисправность ГРМ.

    Видео по замене ремня ГРМ на Лада Калина (двигатели 8 клапанные).

    Процесс замены ремня ГРМ на 8 клапанной Лада Калина

    Как и в любом ремонте, начинаю искать инструментарий. Итак, для замены ремня и ролика газораспределительного механизма Лады потребуется 8-клапанная Калина:

    • Ключ на 17 (рожкин и осадитель).
    • Головка на 10.
    • Плоская отвертка.
    • Специальный ключ для растяжки.

    Когда они были определены с помощью необходимого инструмента, можно сразу перейти к замене:

    Таким образом, видно, что замена ремня и ролика ГРМ на Лада Калина 8 клапанов осуществляется достаточно легко. В среднем этот процесс занимает до 4 часов.

    Выбор ремня и ролика

    Качество ремня и ролика привода ГРМ играет важную роль в двигателе.

    Опытные Калиноводес из нашего сообщества не рекомендуют брать ремень ГРМ от Dayco. На фото ремень Dayco с пробегом 20 000 км.

    В то же время выбор - подходить внимательно и основательно. От их качественной и слаженной работы зависит работа системы впрыска и отвода выхлопных газов. Поскольку ремень газораспределительного механизма и ролик считаются расходными материалами, поэтому чаще меняют основные детали силового агрегата.

    Артикул и цена ремня

    Итак, рассмотрим оригинальные и неоригинальные детали системы MRM, которая может быть установлена ​​на 8-клапанную Ладу Калину.

    21126-1006040 - это оригинальный шарнир ремня ГРМ который производит завод АвтоВАЗ. При этом считается надежным со сроком службы до 30 тыс. Км. Средняя рыночная цена 1300 руб.

    Аналогов оригинальной детали на рынке запчастей представлено очень много.Некоторые из них качественнее оригинального ремня ГРМ на 8-клапанной Калине. Рассмотрим, какие производители делают неоригинальную запчасть газораспределительного механизма на 8 клапанов ВАЗ-1117-1119.

    Таблица с указанием производителей, артикулов и цен
    Название производителя Каталожный номер Средняя цена по РФ в рублях
    Master-Sport 1137-SD-PCS-MS 570
    Гран-при. JH8025. 800
    Lynxauto. 137FL22. 960
    Hola. Th2372. 1000
    CONTITECH CT1137. 1280
    FinWhale. BD137. 1550
    Дайо. 941071 1650
    Bosch. 1 987 949 662 1860
    Гейтс. 5631xs. 2150
    Лузар LTB0127. 2280
    Optibelt. Zrk1593. 3340
    Пиленга (ремень + видео) CT-P1137. 4720
    Триали (пояс + видео) GD770. 5060

    Новый ремень ГРМ bosch

    Как видно из таблицы, выбор неоригинального ремня ГРМ достаточно велик.Каждый автомобилист сможет подобрать Калину на своей 8-клапанной Ладе, вариант, который считает для себя наиболее приемлемым.

    Артикул и цена катка на Лада Калина

    Встроенная операция выбора ремня - это также выбор синхронизирующего ролика. Как и в первой версии есть оригинал и несколько аналогов, которые можно применить. Рассмотрим артикулы и цены на Каток Каток Лада Калина 8 клапанов:

    • Оригинальный каталожный номер роликового ремня газораспределительного механизма 8-ми клапанной Лада Калина: 21126-1006135.Средняя стоимость данной детали на территории РФ - 700 рублей.
    • Аналогов оригинального ролика ГРМ достаточно много, которые успешно сертифицированы для использования на автомобиле и отличаются разве что качеством и ресурсом. Рассмотрим, какой ролик ГРМ можно установить взамен оригинала, на калину с 8 клапанами:

    Таблица с указанием производителей, артикулов и цен на неоригинальный ролик ГРМ

    Название производителя Каталожный номер Средняя цена по РФ в рублях
    Мастер-Спорт 21126-1006135-ST-PCS-MS 580
    QML. BT1006. 650
    Пиленга. PT-P1571 670
    Крутящий момент KR5016. 680
    Каффаро. 320-99 720
    Триали. CM172. 735
    Оптимальный 0-N2044. 750
    Lynxauto. ПБ-3012. 1080
    Гейтс. T42150. 1300
    Дайо. ATB2543. 1450
    Ина 532060410 1470
    Snr. GE372.00. 1500
    Рувиль 57207 1550
    Coram C834. 1850
    Autlog. RT1663. 2000

    Это китайский фильм, качество не очень, быстро теряет

    Владельцу 8-клапанной Lada Kalina предоставлен большой выбор таймлайнов для таймлайнов.Стоит отметить, что большая часть представленных изделий имеет высокое качество изготовления, а также имеет ресурс около 40 000 км.

    Причины выхода из строя и последствия несвоевременной замены

    Причин выхода из строя ремня ГРМ на Lade Kalina с 8 клапанами несколько.

    Из-за низкого качества ремень ГРМ скользит ближе к водителю

    Рассмотрим основные из них:

    1. Износ. В процессе работы ремень нагревается, что приводит к его растяжению.В свою очередь последствия трещин становятся последствиями.
    2. Детали качества продукции. Плохая вещь может служить намного меньше положенного срока.
    3. Неправильно подобранные запчасти. При неправильной установке детали или не той, по которой проложен двигатель, она не будет работать корректно, нарушится процесс газораспределения. Это приводит к повышенному износу элементов силового агрегата или замене головки блока.

    Последствия несвоевременной замены ремня и ролика ГРМ

    На 8-клапанном вибане двигатель «антипригарный» - на сленге это означает, что поршень не обнаруживается с клапанами в случае обрыва ремня ГРМ

    Последствия несвоевременной замены тимбана могут быть как мелкими, так и масштабными, что ударит по кошельку владельца.На 8-ми клапанном двигателе Жигулей клапан клапана не анеллит, поэтому при обрыве ремня ГРМ вам останется только его заменить и выяснить причину. Либо ремень сам порвался, либо ему помогала например заклинившая помпа.

    Итак, рассмотрим основные неприятности, которые могут случиться:

    • Изношены поршень и гильзы.
    • Повышенный расход масла.
    • Провод распределительного вала и направляющих клапанов.
    • Блок клапанных блоков в бутылках.
    • Деформация шестерни.

    Ремень газораспределительного механизма представляет собой специальный зубчатый ремень, который изготовлен из резины и армирован прочной нитью. Роль этого устройства заключается в передаче момента вращения от шкива коленчатого вала к распределительному валу с одновременным уменьшением оборотов в два раза.

    Видео Замена ремня ГРМ на 8 клапанной Лада Калина:

    Выдыхаю, загиб клапанов не грозит

    Если у вас 8-ми клапанный двигатель, то, как правило, вам не грозит, однако, если он будет обеспечен обязательно. Однако в этой статье мы рассмотрим, как поменять ремень ГРМ на младшую подделку, когда поломка не несет каких-либо неприятных последствий, а все работы можно проводить практически в поле и с минимальными знаниями.

    Основные поломки

    Ремень ГРМ может иметь три основных типа неисправностей:

    • Нарушена целостность конструкции ремня - При этом ремень пахнет, внутренние нити попадают на его поверхность невооруженным глазом.Эти неисправности возникают из-за механических повреждений или из-за неправильной регулировки. Такой ремень подлежит немедленной замене.
    • Остаток или до ленты - По степени натяжения ремня соответствует натяжной ролик, который позволяет ремню вращаться вокруг собственной оси и позволяет правильно его регулировать. Если пояс будет слишком прочным или слишком ослабленным, то он очень быстро придет в неприличное состояние.
    • Обрыв - Самая неприятная ситуация, которая может произойти на дороге с ремнем ГРМ.В этом случае мотор полностью заглохнет и снова запустит только установкой нового элемента.

    Во избежание подобных неприятностей завод-изготовитель советует свою проверку каждые 15 000 км пробега и замену при пробеге 75 000 км. На самом деле следует сразу менять то, как на поверхности будут обнаруживаться видимые трещины.

    Пошаговые работы по замене ремня ГРМ

    Перед тем, как приступить к замене ремня ГРМ, необходимо подготовить рабочее место и все необходимые инструменты.Для работы нам потребуется:

    • Новый ремень ГРМ.
    • Ключ на «10», «17», «19».
    • Плоская отвертка.
    • Ключ для натяжного ролика.

    Порядок заказа

    1. Откройте капот и снимите пластик двигателя с двигателя.
    2. Демонтируем ремешок защиты, заворачивая три болта на «10».
    3. Снимите правое колесо и защиту.
    4. Таким образом, схема ремня ГРМ выглядит так, согласно установленным на ней меткам.

      Схематично указать расположение всех тегов.

    5. Проверните болт коленвала по часовой стрелке до отметки на шкиве и усика на крышке привода ГРМ. Теги «C и D».
    6. Смотрим, чтобы метки на распредвале и защитной крышке тоже совпали. Теги «а и б».
    7. Снимите заглушку в верхней части картера сцепления с помощью отвертки и посмотрите, как метки сходятся и там.

      Метки отмечены стрелками.

    8. Закрепляем "коленчатый вал" от проворачивания, вставляем в отверстие между зубьями маховика плоскую вырубку.

      Крепление отвертки в месте, указанном стрелкой.

    9. Поверните болт крепления шкива генератора, одновременно удерживая отвертку, затем снимите шкив.

      Ключом на «17» отверните стопорный болт.

    10. Следующим шагом будет ослабление гайки натяжного ролика.
    11. Ослабьте гайку, чтобы ремень был максимально свободен.
    12. Снимите ремень с места посадки.

      Демонтаж водорослей.

    13. Если вы хотите снять натяжной ролик, поверните крепежный болт и снимите его с места посадки.

    Установить новый ремень

    1. Надеть ремень на шкив коленчатого вала.
    2. Приступаем к растяжке двух ветвей ремня, сначала закрепляем на шкиве помпы, потом запускаем за натяжной ролик.
    3. Затем поворачиваем на распредвал.
    4. Натягиваем ремень с помощью натяжного ролика, одновременно фиксируя последний специальным ключом.(Поверните ролик против часовой стрелки).
    5. Убедитесь, что все зубья ложатся точно на шестерни.
    6. Затяните болт крепления шкива генератора и поверните коленчатый вал на оборот по часовой стрелке.
    7. Убедитесь, что все метки совпадают и остаются в поле.

    Видео о маркировке на 8-м клапане Valina

    При выполнении всех работ не закрывать капот и не запускать двигатель. Если все установлено правильно, то посторонних шумов и скрипов в работе мотора быть не должно.На хорошо натянутом приводе двигатель не должен ходить «волнами», то есть независимо от оборотов двигатель не должен отклоняться от стабильной работы. Если ремень слишком сильно растягивается, от натяжного ролика может наблюдаться своего рода «гул». Если это произошло, то ослабьте ролик и снова все зафиксируйте. По окончании всех работ ставим ремень и кожух двигателя.

    выводы

    Затягивать при замене ремня и ролика ГРМ не стоит, так как несвоевременная замена может привести к образованию отложений.Как понятно из статьи, заменить Ремкомплект GDM достаточно просто и вы сможете справиться самостоятельно, не прибегая к помощи сторонних разработчиков. Также стоит ответственно подойти к выбору запчастей, так как именно от этого зависит работа силового агрегата и ресурс разработки.

    Видео о том, как оборвался ремень ГРМ на Калине и что делать в такой ситуации?

    Установка ГРМ калины на 8 клапанов. Ремень ГРМ Лада Калина: замена и обслуживание

    Сроки замены Лада Калина 8 клапанов простая операция, по крайней мере здесь все сильно иначе, чем с 16-клапанной версией двигателя.На Лада Калина с 8-клапанным двигателем требуется менять ремень по данным производителя каждые 75 тысяч километров. Обрыв ремня приводит к изгибу клапанов. И погнутые клапаны, это дорогостоящий ремонт всего двигателя, поэтому игнорировать процедуру не стоит. Ремень необходимо проверять каждые 15 тысяч километров. Если вы обнаружили на ремне дефекты или масло, то его нужно немедленно заменить.

    Подробная схема привода ГРМ Лада Калина подробнее .

    • 1 - зубчатый шкив коленвала
    • 2 - зубчатый шкив насоса охлаждающей жидкости
    • 3 - натяжной ролик
    • 4 - задняя защитная крышка
    • 5 - зубчатый шкив распредвала
    • 6 - ремень ГРМ
    • A - выступ на задней защитной крышке
    • B - отметка на шкиве распредвала
    • C - отметка на крышке масляного насоса
    • D - отметка на шкиве коленчатого вала.

    Для замены ремня ГРМ необходимо демонтировать ремень привода генератора или ремень привода вспомогательных агрегатов для Калины с кондиционером.Шестигранником «5» открутите четыре винта крепления передней верхней крышки привода ГРМ и снимите пластиковый кожух.

    Чтобы не повредить датчик положения коленчатого вала, снимите и его. При выключенном зажигании отожмите фиксатор колодки жгута проводов и отсоедините колодку от разъема датчика. Головкой на «10» откручиваем болт крепления датчика.

    Вынимаем датчик из приливного отверстия крышки маслонасоса и откладываем в место, где нет стальных опилок, способных впоследствии нарушить работу датчика.

    Перед демонтажем ремня необходимо проверить фазы газораспределения двигателя - установить поршень 1-го цилиндра в положение ВМТ (верхние мертвые точки) такта сжатия. Используя головку «17», поверните коленчатый вал по часовой стрелке за болт крепления ведущего шкива генератора до тех пор, пока метка 1 на зубчатом шкиве распределительного вала не совместится с выступом 2 на задней крышке привода ГРМ.

    Чтобы убедиться, что коленчатый вал находится в правильном положении, снимите резиновую заглушку смотрового стекла в верхней части картера сцепления.Риск 2 на маховике должен располагаться напротив прорези 1 шкалы, которая видна в окошке крышки картера сцепления.

    Перед тем, как открутить болт крепления шкива привода генератора, просим помощника зафиксировать коленвал от проворачивания, вставив отвертку через окошко в картере сцепления между зубьями маховика.

    Головкой «17» откручиваем болт крепления ведущего шкива генератора, снимаем шкив и шайбу.

    С помощью шестигранника "5" открутите три винта, крепящие переднюю нижнюю крышку привода ГРМ. Снимите крышку.

    Гаечным ключом на 15 ослабьте затяжку болта натяжного ролика.

    Это вращает натяжной ролик и ослабляет натяжение ремня. Снимите ремень ГРМ со шкивов коленчатого и распределительного валов. Вытаскиваем ремень из моторного отсека.

    Внимание! После снятия ремня ГРМ нельзя поворачивать коленчатый вал и распределительные валы, чтобы поршни не застряли в клапанах.Размеры зубчато-ременного привода ГРМ Лада Калина с 8-ми клапанным двигателем - ширина 17 мм, 113 зубьев.

    Для снятия натяжителя ремня газораспределительного механизма отверните болт и снимите натяжитель вместе с болтом.

    Вращаем пластмассовый зажим ролика, удерживая его за эксцентрик. Ролик должен вращаться тихо, равномерно и без заеданий. В противном случае ролик необходимо заменить.

    Заодно проверить исправность насоса охлаждающей жидкости можно покрутив и покачав его за шкив.Устанавливаем натяжной ролик на место, полностью не затягивая болт его крепления. Для различных модификаций двигателя в головке блока цилиндров делаются два резьбовых отверстия под болт натяжного ролика. Вверните болт крепления ролика в верхнее отверстие головки блока цилиндров. На фото ниже отверстие обозначено красной стрелкой.

    Установите ремень ГРМ в обратном порядке. Перед установкой ремня убедитесь, что установочные метки коленчатого и распределительного валов совпадают.Ремень надеваем на зубчатый шкив коленчатого вала, затем стягиваем обе ветви ремня, надеваем заднюю ветвь на шкив насоса охлаждающей жидкости и запускаем ее через натяжной ролик, а переднюю ветвь надеваем на шкив распределительного вала.

    При необходимости поверните шкив распределительного вала в направлении наименьшего хода, пока зубцы ремня не совпадут с канавками шкива. Чтобы натянуть ремень, поверните натяжной ролик против часовой стрелки. Для этого вставьте стержни (диаметр 4 мм, расстояние между стержнями 18 мм) в пазы внешнего диска ролика специальным ключом (для наглядности показано на снятом ролике).

    Такой ключ использовался для регулировки натяжения ремня на всех переднеприводных ВАЗах, купить его можно в любом магазине автозапчастей.

    Также для регулировки натяжения ремня ГРМ Лада Калина можно с помощью плоскогубцев снять стопорные кольца. Натягиваем ремень, поворачивая натяжной ролик против часовой стрелки до совпадения выреза внешнего диска ролика с прямоугольным выступом его внутренней втулки, и затягиваем болт крепления ролика с моментом 34–41 Нм.

    Чрезмерное натяжение ремня сокращает срок его службы, а также срок службы насоса охлаждающей жидкости и подшипников промежуточных роликов. Недостаточное натяжение ремня также приводит к его преждевременному выходу из строя и может стать причиной нарушения фаз газораспределения. Поворачиваем коленвал на два оборота по часовой стрелке. Проверяем натяжение ремня и совпадение меток ГРМ коленвала и распредвала. При снятом шкиве привода генератора удобно проверить правильность положения коленчатого вала, совместив метку 1 на зубчатом шкиве коленчатого вала с выступом 2 крышки масляного насоса.Фото для наглядности ниже.

    Если вы не уверены в своих силах, то работу по замене ремня на Лада Калина можно доверить автосервису. Для двигателя с 8-клапанным механизмом ГРМ это дешевле, чем для версии с 16-клапанным двигателем.

    Поскольку конструкция двигателей в Калине и Приоре схожа, даже с учетом двигателя объемом 1,4 литра процедура замены ремня ГРМ, а также опорного и натяжного ролика практически ничем не будет отличаться.Отличия будут, но только на первом этапе, а именно при снятии приводного ремня вспомогательных агрегатов.

    Итак, чтобы самостоятельно провести этот ремонт, вам понадобится следующий инструмент:

    1. Джек
    2. Рукоятка кривошипная и храповая
    3. Головка 17, 19
    4. Гаечный ключ на 15 мм
    5. Бит torx t30
    6. Ключ специальный для регулировки натяжения роликов

    Снятие и проверка ремня ГРМ, опорного и натяжного ролика на Калине 16-кл.

    Итак, первым делом снимаем ремень генератора. После этого демонтируем защитную крышку ремня ГРМ с помощью храповика и биты Torx t30.

    После того, как все болты откручены, без проблем снимаем как верхнюю, так и нижнюю части кожуха.

    Тогда нам становится доступен весь механизм ГРМ, что наглядно показано на фото ниже.

    Теперь необходимо снизу открутить болт крепления шкива коленчатого вала.Лучший способ сделать это - снять переднее правое колесо. А чтобы коленвал при откручивании не вращался, необходимо сделать следующее:

    • посадить помощника за руль
    • включить пятую передачу
    • ударил по тормозу
    • , в это время откручиваем болт крепления шкива

    Или заблокируйте колеса кирпичом, также включите пятую передачу, и открутите болт.

    Далее, когда уже все крутится легко, окончательно выкручиваем болт вручную и снимаем шкив вместе с шайбой.После этого необходимо установить ГРМ Калины по меткам. Для этого включите пятую передачу и с одним подвешенным колесом (например, правым) проверните его рукой, проворачивая тем самым коленчатый вал двигателя. Таким образом, необходимо добиться совмещения меток как на шестернях распредвала, так и на коленчатом валу:

    Высшие оценки выглядят так:

    Заблокировав шестерни распредвала (что необязательно), можно открутить болты роликов, как опорных, так и натяжных, гаечным ключом на 15 мм.

    Обязательно проверьте состояние подшипников и при необходимости замените их новыми. Насос, кстати, тоже нужно проверить на люфт, вращение, герметичность. Также при обнаружении дефектов замените их.

    Установка нового ремня ГРМ, замена опорного и натяжного ролика на Калину 16-кл.

    Новый ремень устанавливается в порядке, обратном снятию. Важно начать процедуру с шестерни коленчатого вала, затем пропустить ее через опорный ролик на правую шестерню распредвала, затем - на левую.Если ваши отметины сместились, что часто случается, нужно исправить их ключом и надеть пояс.

    Это необходимо сделать с помощью специального ключа, что хорошо видно на фото выше. При этом следует учитывать, что натяжение ролика будет строго ПРОТИВ ЧАСОВОЙ СТРЕЛКИ до тех пор, пока выступ и прорезь на внешней и внутренней частях ролика не совместятся.

    Совпадение этих «меток» говорит о том, что ремень натянут оптимально, и его дальнейшее натяжение или ослабление осуществляется специальным роликом с механизмом самонатяжения - внутри него встроена специальная пружина, не позволяющая ролику "натягиваться". слишком сильно тянуть за пояс.Когда метки совмещены, необходимо затянуть болт крепления моментом от 34 до 41 Н * м.

    После того, как все этапы выполнены, можно повторно проверить отметки, вручную проворачивая коленвал, как описано выше в статье. Если все так же, надеваем шкив коленвала, и закручиваем с крутящим моментом 110 Н * м. Устанавливаем все крышки на место, запускаем ДВС и проверяем отсутствие посторонних звуков от ремня ГРМ при работающем двигателе.

    Видеообзор по замене ремня ГРМ и роликов на Калину 1.4 16-кл. или 1.6 16-кл.

    Для тех, кто привык все смотреть в обзорах на моем канале, есть такой:

    Если у вас остались вопросы после просмотра видео, вы можете обсудить тему в комментариях ниже. Спасибо за внимание.

    Как натянуть ремень генератора на Калине своими руками

    Приветствую друзей на сайте автосервиса ВАЗ своими руками.Ремень генератора - важный элемент «жизни» вашего автомобиля.

    Правильная работа генератора, качество зарядки АКБ, а также уровень напряжения в бортовой сети.

    Как затянуть ремень генератора на Калине

    При ослаблении ремень начинает свистеть, возможно усиление износа подшипников генератора. Кроме того, неправильное натяжение может привести к быстрому разрушению и дальнейшему повреждению самого ремня.

    Поэтому следует знать, как отрегулировать ремень генератора на Калине, что делать и в какой последовательности.

    Особенности диагностики ремня генератора

    При появлении одного из вышеперечисленных симптомов следует немедленно проверить натяжение ремня генератора на Калине. Это легко сделать.

    Надавите на ремень с определенной силой (около трех килограммов) и измерьте прогиб линейкой. Если он больше одного сантиметра, значит, ремень нуждается в регулировке.

    Более точную проверку можно выполнить с помощью динамометра. В этом случае необходимо натянуть ремень с усилием 10 кг * с (вы увидите эти показания на шкале прибора) и оценить расстояние отклонения (оно должно быть не более 1-1.5 см).

    Подготовительные работы

    Натяжение ремня ГРМ. Чем грозит перетяжка ремня ГРМ?

    Все делаем без паники и не торопимся. Все элементарно, слабо затянуто, сильно ослаблено. Ролик при переполнении ...

    Натянуть ремень генератора Лада Калина

    Сегодня 01.12.2015, заменил этот , ремень на генераторе на новый, пробег 60 000.

    Перед тем, как затянуть ремень генератора на Калине, провести ряд подготовительных работ:

    1.Гайки натяжителя на генераторе очистите от пыли и грязи с помощью металлической щетки, можно распылить WD-40, чтобы их было легче перекрутить.

    2. Подготовьте необходимый инструмент ... Для работы понадобится ключ на девятнадцать и восемь миллиметров.

    Если вы обнаружили ослабление ремня, то не затягивайте с работой. Обратите внимание, из-за такой неисправности снижается КПД генератора, возникают перебои напряжения в бортовой сети, громкое «проскальзывание» ремня на шкиве и другие неприятные проблемы.

    Особенности регулировки и затяжки ремня генератора

    Теперь давайте посмотрим, как правильно натянуть ремень генератора. Хочу отметить, что весь процесс занимает не более 10-15 минут. Поэтому сходить на СТО и опустошить кошелек для оплаты мастеру как минимум глупо.

    Действуйте в следующей последовательности:

    Найдите натяжную планку и немного открутите на ней стопорную гайку, иначе регулировочный болт просто не повернуть.Если мешает бачок омывателя, снимите его, но в этом нет необходимости.

    Вращаем болт натяжителя, добиваясь этого момента до тех пор, пока не будет создано необходимое натяжение ремня.

    После этого затяните контргайку с необходимым усилием, на этом натяжение ремня на Лада Калина сделано, осталось только проверить.

    После завершения работ обязательно проверьте правильность натяжения ремня (одним из способов, упомянутых выше) и исправность работы генератора.

    Для этого включите зажигание и внимательно осмотрите панель приборов (на ней должен загореться соответствующий индикатор, заряжается аккумулятор).

    Теперь вы можете запустить двигатель и дать машине немного поработать. Все это время следите за индикатором - через несколько секунд он должен погаснуть.

    Помните, что ремень под силу даже новичку. Главное, строго соблюдать схему проверки и не забывать время от времени проводить диагностику напряжения.

    В противном случае вы можете столкнуться с более серьезными проблемами, что приведет к увеличению затрат в будущем.Так что будьте бдительны и берегите свою машину. Удачи на дорогах и, конечно же, без поломок. Пишите в комментариях различные дополнения и предложения.

    Замена ремня ГРМ и ролика на 8-клапанном моторе

    Как и обещал, начинаю писать темы по ремонту и обслуживанию двигателей. Это касается пока только 8-клапанного двигателя 1.6, так как 16-клапанные сложно достать, да и стоят они больших денег. В целом все работы показаны на примере восьмицилиндрового мотора, который по своей конструкции мало чем отличается от Калины.

    Итак, для замены ремня ГРМ на Калине 8-кл нам понадобится следующий инструмент:

    • Головка с храповым механизмом на 10 или обычный гаечный ключ
    • Ключ рожковый или накидный 17
    • Плоская отвертка с широким лезвием
    • Ключ специальный для натяжения ролика ГРМ

    Инструкция по снятию и установке ремня ГРМ на Лада Калина

    Первым делом снимите ремень генератора. а затем откручиваем три болта крепления боковой крышки двигателя, под которой находится весь механизм ГРМ:

    И удалите, чтобы он нам больше не мешал:

    Далее необходимо выполнить следующую процедуру: Выставить ГРМ и коленвал по меткам.Тогда вы можете продолжить. Ослабьте гайку крепления натяжного ролика и поверните ролик так, чтобы ремень ГРМ ослабился:

    При ослаблении ремня его можно снять со звездочки распределительного вала, ролика и ведущей шестерни водяного насоса (помпы):

    Но на данный момент снять его полностью не удастся, так как снизу он заблокирован шкивом привода генератора, который необходимо открутить. Для большего удобства можно снять переднее правое колесо, предварительно приподняв машину домкратом.Это обеспечит лучший доступ к гайке шкива.

    Теперь хочу обратить ваше внимание на то, что на фото ниже восьмерка версия, а на Калине она совсем другая. Но суть снятия остается прежней: необходимо не допустить проворачивания коленвала и в этот момент открутить болт. Можно заблокировать коленвал толстой плоской отверткой, вставив ее конец в окошко картера сцепления (там, где вы смотрели на метку на маховике).

    Откручиваем болт до конца вручную, как показано на фото ниже:

    И снимаем шкив с коленвала Калины:

    Но теперь можно полностью снять ремень ГРМ, так как его больше ничто не держит:

    Также лучше одновременно менять натяжной ролик ремня.Достаточно открутить гайку ее крепления и снять со шпильки, как показано на фото ниже:

    Обратите внимание, что под роликом находится толстая шайба, она наглядно показана ниже:

    При установке сначала вставьте его в натяжной ролик, и только после этого ролик можно установить на свое место:

    Прошу не обращать особого внимания на видео, показанное на фото, так как я вообще не знаю его происхождение.Обычно они другого типа с двумя натяжными отверстиями под специальный ключ. А эта очень странная, и, видимо, совсем не из этой машины, так как надевать на нее ремень - кошмар! Итак, идем дальше!

    Теперь можно установить новый ремень ГРМ: Для этого сначала надеваем его на шестерню коленчатого вала снизу, затем сразу на звезду распредвала, чтобы протянуть большую ветку:

    На этом этапе убедитесь, что шестерня коленчатого вала не вращается без звездочки распределительного вала, иначе установочные метки сломаются, и вам придется их снова установить.Хотя это несложно, но лишняя трата времени бесполезна. Затем можно надеть ремень с другого конца на шестерню помпы и натяжной ролик. Внимательно посмотрите, чтобы все зубья плотно прилегали к шестерням, и затяните ролик до необходимого уровня, вставив в отверстия специальный ключ.

    Нормально натянутый ремень при работающем двигателе не должен ходить волнами, как это часто бывает. То есть на высоких и низких оборотах большая ветка не должна отклоняться от прямой. Но в то же время вы не можете его перетянуть.Обычно при чрезмерном растяжении появляется характерный звук: гудение от валика. В этом случае слегка ослабьте ремень.

    http://ladakalinablog.ru

    Иногда требуется провести определенную работу, для которой необходимо изначально установить хронометраж по отметкам. Иногда это необходимо в таких случаях, как:

    • Регулировка зазоров клапанов
    • Замена ремня ГРМ или его снятие

    Для выполнения этой работы нам потребуется:

    1. 10 головка с накидной или трещоткой
    2. Отвертка плоская
    3. Джек

    Итак, чтобы сделать это максимально быстро и без лишних проблем, приподнимаем правую переднюю часть Калины домкратом и выставляем коробку передач на 4-ю передачу.

    Затем снимаем защитный кожух газораспределительного механизма, откручивая одну гайку с его боковой части:

    И два болта со стороны передка, как показано на фото ниже:

    И поднимаем кожух вверх, немного сдвигая в сторону:

    Теперь берем колесо рукой и прокручиваем до тех пор, пока метка на шестерне распредвала не совпадет с выступом пластины на задней крышке.Более наглядно это показано на фото:

    Теперь плоской отверткой снимите резиновую заглушку с картера коробки передач. Его примерное расположение - сразу за 4-м цилиндром. Затем смотрим в окошко и необходимо, чтобы метка на маховике совпадала с треугольной выемкой на пластине:

    Для облегчения совмещения меток лучше медленно потянуть колесо вперед и посмотреть на маховик (если рычаги длинные 🙂), а затем убедиться, что метка синхронизирующей звездочки также совпадает.

    Если фазы газораспределения неправильные, то необходимо открутить натяжной ролик и скинуть ремень с шестерни. Затем, вращая коленчатый вал, добейтесь совпадения и снова натяните ремень.

    Модернизация кулачка M52

    Управляющий шарнир для потолка

    Настройки Plex roku

    328i Coupe 1995–1999 M52; 328i кабриолет 1995–1999 M52; M3 Coupe 1993-1995 годов 3.0 S50; M3 кабриолет 1994-1995 годов 3.0 S50; M3 Saloon 1994-1995 годов 3.0 S50; M3 Saloon 1995 ...

    Mumbo jumbo сельский заводчик

    22 сентября 2013 · Обновление: CR170 Cam? Автор темы storx; Дата начала 22 сентября 2013 г .; С.Участник-ветеран storx. Присоединился 16 янв.2006 г. Location Earth !! TDI 2009 Jetta CR140, 2010 Corvette Z06 BMW M52 - это рядный 6-цилиндровый бензиновый двигатель DOHC, который производился с 1994 по 2000 год. Он был выпущен в E36 320i, чтобы заменить M50. В 1998 году "техническое обновление" (M52TU) включало добавление регулируемых фаз газораспределения на выпускной распредвал. BMW M52 - Википедия. Чем более модифицируется двигатель, тем важнее и полезнее это.

    Цитаты Шекспира о красивых глазах

    То же, что и M52 против S52.С камерами S50 и хорошим чипом вы можете приблизиться к пиковым значениям, но будете ниже в среднем и низком диапазоне. И OBD-I S52 с кулачком M52 с хорошим чипом (из динамометрического стенда, который я видел) на самом деле вырабатывает на пике несколько больше HP, чем стандартный S52, но по-прежнему потребляет меньше энергии везде.

    Типы картриджей Gameboy

    Ei Обновление поршня натяжителя цепи левого кулачка для R1100, R1150, R1200C / CL. Оригинальный поршень натяжителя цепи левого распредвала позволяет маслу стекать из корпуса натяжителя при выключенном двигателе.

    Выровненные отрывки для чтения Бесплатная печать

    Покупайте в Stellarvue лучшие, изготовленные вручную и проверенные вручную рефракторные телескопы в отрасли. Мы гордимся качеством наших телескопов и даем гарантию качества на всю нашу продукцию. Бесплатная доставка и 2 года гарантии на запчасти и работу.

    Maphack diablo 2

    комплект m52 m52 m54 ремонт bmw bmw m52tu m54 m56 Низкая цена для bmw m52tu: ремонт комплект bmw 328i e36 калибр mercedes puriti e36 m52 bmw tool m52 инструмент для bmw m52 bmw скидка на дешевый bmw m52t bmw: bmw m52t скидка на дешевый bmw m52t шток коллектора bmw шток поршня bmw специальный инструмент пружина инструмент замок распределительного вала bmw e46 поршень bmw e36 содержательные обзоры bmw m52tu: bmw e60 m54... Подходит для Bmw M54 / m52 / m50 Регулировка кулачка распределительного вала Инструмент для фиксации времени двигателя США Bmw M50 - См. Цену Bmw M50 M52 S50 S52 в E30 Замена адаптера двигателя Замена жгута проводов Преобразование проводки E34 E36

    Вы аналитик компании по строительству домов

    Описание: Б / у BMW 3 серии 328i 2016 года с задним приводом, спортивным пакетом, пакетом Luxury Line, системой бесключевого доступа, противотуманными фарами, легкосплавными дисками, 17-дюймовыми колесами, зеркалами с подогревом, памятью сидений, 9 динамиками и спортивными сиденьями asiafriendfinder.com

    Is это правда, что если вы действительно скучаете по кому-то, они чувствуют то же самое_ двигатель

    M52 от BMW BMW M52 - популярные тюнинговые проекты, и с оптимальными модифицированными модами, такими как переназначение, турбо-обновления и распредвалы, вы определенно улучшите свои впечатления от вождения.Говоря о верхних частях двигателя M52, мы сосредоточимся на тех частях, которые обеспечивают наилучшее соотношение цены и качества. Улучшение воздухозаборника на M52 2.8 M52 был установлен на E36 328i и E39 528i, оба из которых сейчас находятся на стадии свалки, поэтому старый двигатель 2.8 с подозрением на проблемы с прокладкой головки цилиндров стоит буквально 50 фунтов стерлингов. M52 - это более поздняя версия M50 из сплава, которая сама по себе была только 24-вольтовой версией M20. Такие же размеры блока и у кривошипа 2,8 ...

    Обзор дробовика Sabatti

    Установка распределительного вала на двигателях M50 / S50 и M52 / S52 (а также на двигателях M52TU / M54 / M56) вызывает у людей страх из-за длины распределительного вала и возможности его сломать при снятии или установке. Однако причин для беспокойства нет; Я покажу вам, как это сделать безопасно и без специальных инструментов.

    Меняется ли угол земной оси в процентах 27s во время ее орбиты?

    Ключевой транспортный маршрут в штате Пенсильвания и жизненно важное звено в сети на востоке Соединенных Штатов.Двигатель PDF M52 приводил в действие E36 M3 на американском и канадском рынках с 1996 по 1999 год. В 1998 году "техническое обновление" (M52TU) включало добавление регулируемых фаз газораспределения на выпускной распредвал. BMW M52 - Wikipedia la famille M52 Это введение для замены прежних семейных двигателей M50. Les Page 4/28

    Obituarios hoy

    Магазин Etek Tuning, специализирующийся на запчастях BMW. Мы продаем детали для двигателей, комплекты нагнетателя, выхлопные системы и многое другое для BMW 3 серии E36 1992-1999 гг.

    Удачливые выплаты на всю жизнь

    6 октября 2008 г. · У меня BMW 323is 1998 года выпуска с M52. Я хочу включить турбонаддув и поставить отдельно стоящую машину. В комплекте Apexi примерно 3g, и он совмещен с двигателем BMW Motronic. Я мог бы сделать комплект для мегасквирта и подключить его, но я не очень знаком с настройкой. 17 декабря 2012 г. · - Коленчатый вал M52 (двигатель 2,88 л) - Головка S50 - Распределители S50 (76 км миль на кулачки / лотки / подъемники) - Пружины клапана Supertech - Работа клапана и новые уплотнения - Шпильки головки ARP2000 - Основные шпильки ARP - Manley 84 .Кованые поршни 5 мм 8,5: 1 Comp - Кованые стержни Eagle ESP - Цепи VAC Race - Шток / основные подшипники BMW OEM - Масляный насос OEM с гайкой с прихватыванием - Dr ... Одноместный ванос М52. Использует стандартные пружины и подъемники. ... Есть варианты выбора обновления кольца и шестерни, модернизации LSD или того и другого ...

    Лазерная кнопка Bodyguard 380

    27 сентября 2017 · Ремень кулачка также приводил в движение новый самовсасывающий топливный насос Lucas CAV , что дало более точную заправку, улучшило расход топлива и потребовало меньшего количества корректирующего обслуживания.Пакет улучшенный верх ...

    Morgan stanley korea careers

    На фото выше вы видите крышку, которая вам нужна от вашего заборника M52. Эта крышка понадобится вам для дыхательной системы из ПВХ. Если вы сняли крышку с воздухозаборника M52, вы наденете ее на воздухозаборник M50 в том же месте, где она установлена ​​на воздухозаборнике M52, и отметьте длину и ширину крышки на воздухозаборнике M50.

    Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
