Жиклеры карбюратора 21073 Солекс | Twokarburators.ru

Карбюратор Солкс 21073 автомобиля Нива 21213 имеет несколько жиклеров в разных системах. Они позволяют точно дозировать топливо, воздух, эмульсию поступающие в двигатель.

Расположение и тарировочные данные жиклеров карбюратора 21073 Солекс

Топливные жиклеры главных дозирующих систем (ГДС) 1-й и 2-й камер карбюратора Солекс 21073

Первая камера — 107,5, вторая камера 117,5. См. фото ниже.

Воздушные жиклеры главных дозирующих систем 1-й и 2-й камер карбюратора Солекс 21073

Первая камера — 150, вторая — 135.

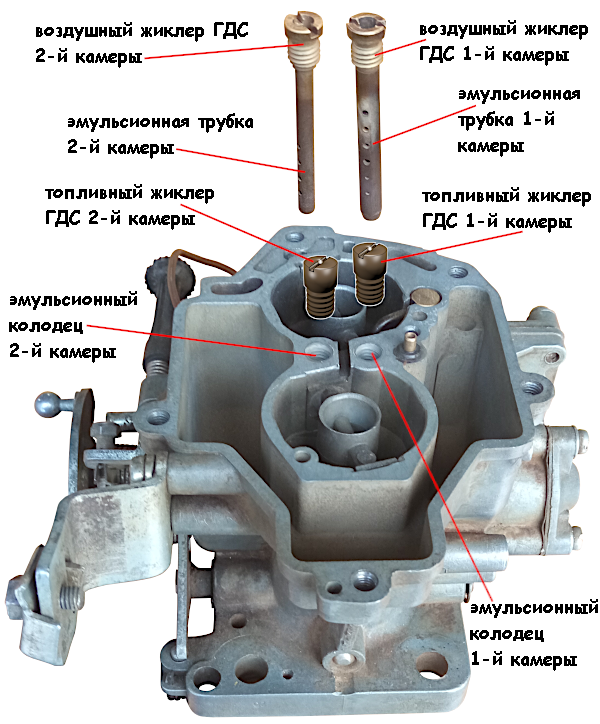

топливные и воздушные жиклеры ГДС 21073 Солекс

топливные и воздушные жиклеры главных дозирующих систем (ГДС) карбюратора 21073 Солекс

Калиброванное отверстие в штуцере перепуска топлива в бензобак (штуцер «обратки»)

Диаметр — 0,7 мм.

калиброванное отверстие в штуцере перепуска топлива в бензобак («обратки»)

Топливный жиклер системы холостого хода (СХХ) карбюратора 21073 Солекс

Тарировочные данные — 39-44.

топливный жиклер системы холостого хода (СХХ) карбюратора 21073 Солекс в электромагнитном клапане (ЭМК)

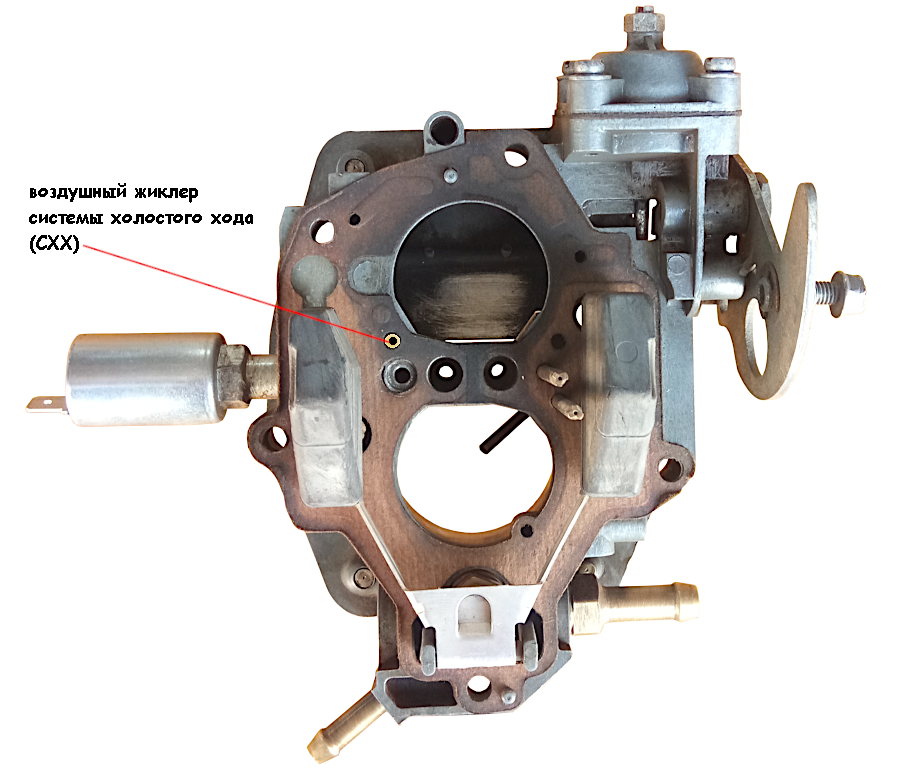

Воздушный жиклер СХХ карбюратора 21073 Солекс

Маркировка — 140.

воздушный жиклер системы холостого хода (СХХ) карбюратора 21073 Солекс

Топливный жиклер переходной системы второй камеры карбюратора 21073 Солекс

См. фото ниже. Маркировка — 70.

Топливный жиклер эконостата карбюратора 21073 Солекс

Маркировка — 70.

топливный жиклер эконостата 21073 Солекс

топливный жиклер эконостата и топливный жиклер переходной системы второй камеры карбюратора 21073 Солекс с трубками

Топливный жиклер экономайзера мощностных режимов карбюратора 21073 Солекс

Маркировка — 40.

топливный жиклер экономайзера 21073 Солекс

топливный жиклер экономайзера мощностных режимов карбюратора 21073 Солекс (крышка экономайзера снята)

Примечания и дополнения

— Расположение и количество жиклеров Солекс 2108, 21081, 21083 и иных карбюраторов этого семейства аналогично карбюратору 21073 Солекс. Различны лишь их тарировочные данные. Подробнее: «Жиклеры карбюраторов Солекс».

— Жиклеры карбюраторов Солекс разных модификаций взаимозаменяемые, что создает широкое поле для тюнинга и доработки.

Еще статьи по устройству карбюратора 21073 Солекс

— Схема карбюратора 21073 Солекс

— Параметры и тарировочные данные карбюратора 21073 Солекс

— Система холостого хода карбюратора 21073 Солекс, устройство

— Регулировочные винты карбюратора 21073 Солекс

twokarburators.ru

Карбюратор «Солекс 21073» на «Ниву»: устройство, ремонт, регулировка, отзывы

Несмотря на то, что внедорожник ВАЗ-2121 разработан достаточно давно, автомобиль этот все еще пользуется огромной популярностью. В 1994 году модель сменили на ВАЗ-21213. Многие приобретают эти машинки из-за их высокой проходимости, которой могут позавидовать некоторые джипы от известных марок. Другим нравится надежность, неприхотливость и высокая ремонтопригодность. Простая конструкция и отличные внедорожные характеристики сделали это авто транспортом для любителей путешествий, охоты, рыбалки и туризма.

Автомобили «Нива» 211213 оснащены двигателем 1,7 л. Он карбюраторный, а в основе его лежит мотор от ВАЗ-2106. Также имеется пятиступенчатая механическая коробка передач и бесконтактная система зажигания. В системе питания установлен карбюратор «Солекс» 21073 на «Ниву». Многих начинающих автовладельцев пугают карбюраторы и все, что с ними связано. Но карбюратор – это не приговор. Просто нужно понять его базовое устройство, способы регулировки и узнать, как его ремонтировать.

Устройство

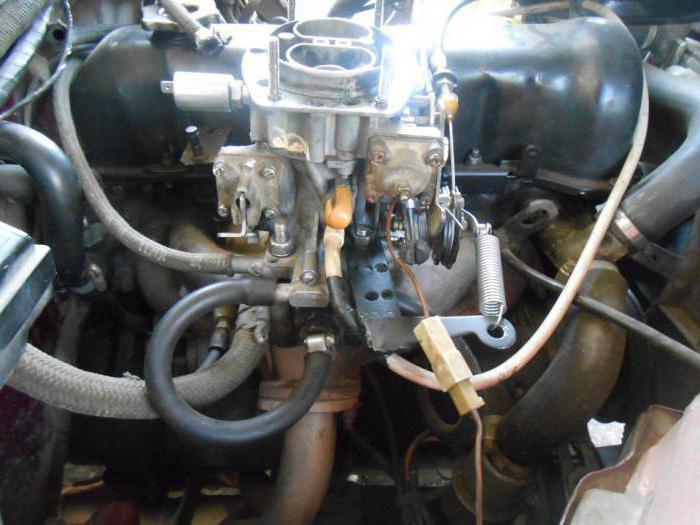

Карбюратор «Солекс» 21073, на «Ниву» 1.7 установленный, можно отнести к группе эмульсионных приборов.

Механизм предназначен для приготовления рабочей топливно-воздушной смеси. Прибор представляет собой две части – корпус и крышку. Также устройство состоит из поплавковой камеры с возможностью балансировки уровня. Имеется ускорительный насос, экономайзер, эконостат. В конструкции есть две топливных камеры и диффузоры. В них готовится горючая смесь. В крышке установлены штуцеры, через которые бензин подается в карбюратор, а лишнее топливо попадает обратно в бак. Также в крышке имеются шпильки. Они служат для крепления воздушного фильтра. Еще крышка оснащена игольчатым клапаном для поплавковой камеры, где непосредственно регулируется уровень топлива. В карбюраторе есть воздушная заслонка механического типа. Она позволяет запускать двигатель «на холодную». В такой модификации карбюратор «Солекс» 21073 на «Ниву» 21213 показывает очень высокую эффективность. Прибор при правильной настройке способен обеспечивать очень высокие технические характеристики для автомобилей с передним приводом.

Принцип действия

Установленный карбюратор «Солекс» 21073 на «Ниву» предназначен для приготовления смеси топлива и воздуха, а также подачи ее в камеры сгорания двигателя. После запуска силового агрегата, водитель закрывает заслонку. Этим обеспечивается подача богатой смеси в цилиндры.

При помощи регулировок автоматической системы обеспечивается увеличение воздушного потока за счет поворота дросселя. По мере того, как двигатель будет прогреваться, подсос убирают. Карбюратор начинает работать в своем основном рабочем режиме. Бензин из топливного бака при помощи мембранного насоса подается в поплавковую камеру. Количество горючего зависит от положения игольчатого клапана. Далее жидкое топливо через специальные каналы, которые расположены в корпусе прибора, попадает в основной жиклер. Затем — в первую смесительную камеру. Вторая камера устройства будет задействована, когда мотор станет работать под высокой нагрузкой – если водитель резко нажмет на педаль акселератора. Когда двигатель работает на холостом ходу, запускается электромагнитный клапан. Благодаря этому мотор может работать стабильно. Уменьшается расход горючего.

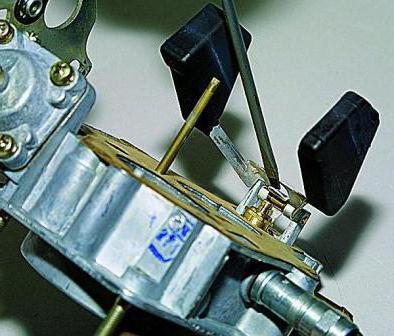

Поплавковый механизм

Карбюратор «Солекс» 21073, на «Ниву» устанавливаемый, имеет поплавковую камеру из двух секций. Они находятся по обе стороны от основных камер устройства. Система представляет собой два поплавка из эбонита, которые закреплены на рычаге.

карбюратор солекс 21073 на ниву устройство

Последний качается на оси, запрессованной в приливах крышки прибора. На кронштейне имеется язычок. Элемент через специальный шарик нажимает на иглу игольчатого клапана. Поплавковый механизм служит для регулировки уровня топлива, необходимого для нормальной работы карбюратора. Игольчатый клапан — неразборного типа. Он не ремонтируется. Корпус клапана устанавливается на резьбе в карбюраторной крышке. Шарик сохраняет иглу от ударов при движении машины. Если камера окажется пустой (например, если водитель использует ГБО), тогда поплавки будут стучать.

Главные дозирующие системы

Первая и вторая камеры оснащаются диффузорами. Есть один большой и один малый элемент. Вместе с малыми диффузорами выполнены и распыляющие устройства. Последние соединены через каналы с эмульсионными колодцами, а те сообщаются через один канал с поплавковой камерой. Чтобы бензин поступал определенными порциями, внизу в эмульсионных колодцах находятся основные топливные жиклеры. В этих же колодцах имеются специальные трубки. Каждая из них вверху оснащена воздушным жиклером. Воздух к ним подается из горловины прибора.

Принцип действия главной дозирующей камеры

Под воздействием разрежения, возникающего в цилиндрах мотора, воздух втягивается через фильтр. Далее кислород подается в первую камеру. Он проходит через диффузоры. За счет того, что скорость потока воздуха увеличилась, в зоне распылителей создается еще большее разрежение.

Под его действием топливо поднимается из эмульсионного колодца с распылитель. Вместе с этим воздух проходит через воздушный жиклер в эмульсионную трубку и далее смешивается с горючим. В результате образуется эмульсия, которая на высокой скорости всасывается в каналы карбюратора, где соединяется с потоком воздуха. По такому принципу работает установленный карбюратор «Солекс» 21073 на «Ниву». Устройство его может различаться в зависимости от модификации. Но принцип работы систем примерно одинаковый для всех устройств.

Система холостого хода

Прибор оснащен системой холостого хода. Она предназначена для обеспечения возможности работы мотора на небольших оборотах. В этот момент разрежение в диффузорах очень маленькое. Топливо не может попадать в главную дозирующую систему. На холостых оборотах мотора, топливо подается под дроссельную заслонку первой камеры карбюратора. Там разрежение достаточно сильное для образования стабильной горючей смеси.

Воздух подается через главный жиклер и эмульсионный колодец первой камеры. Затем горючее попадет к топливному жиклеру холостого хода. После этого — смешивается с воздухом, который подается из воздушного жиклера ХХ. К этому элементу кислород подается через специальный канал. Данная схема работы позволяет обеспечить двигателю плавный переход от режима нагрузки к холостому ходу и не дает топливу вытекать из поплавковой камеры.

Эконостат

Карбюратор «Солекс» 20173 на «Ниву» оснащен эконостатом. Это устройство необходимо для обогащения топливной смеси, которая приготавливается во второй камере, когда дроссельная заслонка полностью открыта.

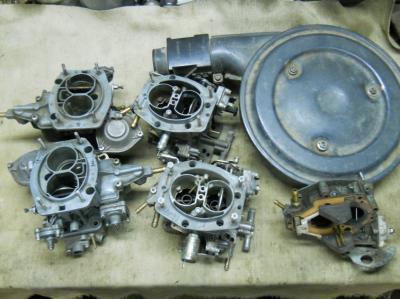

Диагностика неисправностей

Узлы автомобиля не вечны и иногда выходит из строя установленный карбюратор “Солекс” 21073 на “Ниву”. Ремонт его нужно начинать с диагностики. Возможно, удастся обойтись простой регулировкой. Итак, в процессе работы в карбюратор могут попадать твердые частицы, что в результате является причиной засорения жиклеров. Некачественный бензин ведет к образованию отложения на стенках каналов в приборе. Это значительно снижает их сечение. Поломку систем карбюратора можно диагностировать по следующим симптомам:

Повышенный расход топлива.
Сложности в процессе запуска двигателя. Снижение мощности и динамических характеристик.
Неустойчивая работа на холостом ходу.

В таком случае необходимо очистить установленный карбюратор «Солекс» 21073 на «Ниву». Регулировка, которая будет проведена после этого, позволит устройству снова работать так, как это нужно.

Как восстановить работу карбюратора?

Для ремонта чаще всего приходится снимать устройство с двигателя. Вначале демонтируют воздушный фильтр. Затем снимаются топливопроводы, воздушные трубки, провода и тросики. далее откручивают гайки крепления.

Разбирать карбюратор лучше всего на столе, либо на другой удобной поверхности. Детали следует раскладывать в некотором порядке. Это поможет не растерять их. Процесс регулировки игольчатого клапана выполняют при помощи специального шаблона. Для промывки прибора необходимо использовать специальные жидкости. Жиклеры на замену можно приобрести в любых авто-магазинах. Зачастую, разборка и промывка карбюратора помогает решить массу проблем.

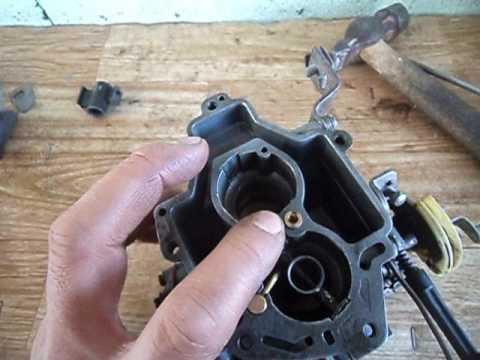

Регулировка

Если вышел из строя установленный карбюратор “Солекс” 21073 на “Ниву”, ремонт и регулировка помогают привести прибор в чувство. Настройки позволяют восстановить оптимальные режимы, в которых мотор будет работать максимально эффективно. Расход топлива при этом на среднем уровне. Первым делом заводят и немного прогревают двигатель. Далее необходимо демонтировать топливной шланг и крышку устройства. Последнюю рекомендуется снимать с особой осторожностью, чтобы не повредить поплавок. Далее при помощи измерительного инструмента вымеряют расстояние в каждой из камер карбюратора. Меряют от привалочных плоскостей до кромки горючего. Данный размер должен примерно составить около 24 мм. Если это расстояние меньше либо больше, то его настраивают подгибанием поплавка. Затем нужно снова завести и прогреть мотор. Когда регулировки уровня успешно завершены, можно прейти к настройке холостого хода.

Двигатель глушат. Для настройки потребуется отвертка с плоским жалом и немного времени. На подошве прибора есть отверстие, в котором находится винт, регулирующий качество топливной смеси. Его закручивают до упора. Далее от крайнего положения этот же винт откручивают примерно на пять оборотов. Затем заводят мотор. Подсос использовать не нужно. Если откручивать винт «качества», тогда карбюратор будет изменять обороты двигателя. Далее его снова закручивают. Вращать требуется до тех пор, пока работа мотора не будет стабильной и устойчивой. Когда двигатель начнет работать спокойно, тогда элемент выкручивают не больше, чем на один оборот. В результате холостые обороты установятся на отметке 900. Если мотор начнет глохнуть, лучше немного увеличить холостые обороты.

Заключение

Это самые основные регулировки, которые позволят полностью настроить установленный карбюратор «Солекс» 21073 на «Ниву». Отзывы об этом карбюраторе хорошие, а устанавливают его не только на «Ниву», но и на другие модели переднеприводных ВАЗов.

fb.ru

Карбюратор нива 21213:схема, регулировка, настройка, ремонт

Карбюратор на моделях 2121, 21213 и других машинах в общих чертах имеет одно и то же устройство. Функционально оно располагается в двигательной системе, и с его помощью топливо перемешивается до состояния горючей смеси. Карбюратор, как правило, состоит из нескольких основных элементов — поплавковой камеры, так называемого жиклера (с распылителем), диффузора, дроссельной заслонки. Он может иметь от одной до четырех камер на разных автомобилях, последовательное или одновременное открытие заслонок дросселя, горизонтальное, нисходящее или восходящее движение рабочей смеси.

Вернуться к оглавлению

Элементы устройства карбюратора на моделях Нивы

Отечественный внедорожник

Схема карбюратора также включает: рычаг привода от ускорительного насоса, диафрагму, регулировочный винт и воздушный канал от пускового устройства, запорный клапан (электромагнитный), воздушную заслонку, игольчатый клапан, штуцер от подачи топлива, экономайзер для мощностных режимов, блок для подогрева карбюратора, штуцеры для вентиляции картера, для подачи разрежения для вакуумного регулятора в зажигании и др. элементы.

Нива 2121 имеет следующую последовательность прохождения топливных элементов через камеру карбюратора. Во-первых, топливо переходит из топливного бака в поплавковую камеру в отрегулированном количестве. Поплавок при этом поднимается или опускается при движении топлива.

Дальше путь топлива лежит через жиклер в распылитель, находящийся в узкой части в диффузоре, с одновременным поступлением в карбюратор воздуха через наружную трубу. Затем дроссельные заслонки подают то или иное количество топлива в цилиндр двигателя через впускной коллектор, отлитый из алюминиевых сплавов. Коллектор крепится к двигателю на шпильки через прокладки, обладающие термостойкими качествами.

Вернуться к оглавлению

«Солекс» и «Озон»

На модель ВАЗ 2121 Нива можно поставить карбюратор типа «Озон» с серийным обозначением 2107-110-7010-10 или 2107-110-7010-20. Они отличаются друг от друга тем, что первый вариант имеет прерыватель старого образца, не имеет вакуумкорректора. Второй же карбюратор не обладает микропереключателем от экономайзера, который влияет на экологичность выбросов и оказывает некоторое влияние на расход топлива.

Вот эта деталь автомобиля

На Ниву 21213 ставят карбюраторы типа «Солекс» (модель 21073-110-7010). Их считают достаточно «капризными», что в первую очередь обуславливается халатностью самих владельцев. На некорректную работу устройства влияет в первую очередь некачественное топливо с большим количеством примесей, т. к. у этой модели забор топлива происходит через отверстия в дне поплавковых камер (у других моделей эти элементы подняты над дном).

Кроме того, проблемы возникают у тех «нивоводов», которые не меняют своевременно топливный или воздушный фильтр, а также не уделяют внимание надлежащей очистке карбюратора от выбросов масляной копоти через систему вентиляции.

Регулировка карбюратора ВАЗ обычно проводится в части поплавкового механизма или в системах пусковой системы и холостого хода. Это очень ответственные операции, которые лучше доверять мастерам.

Поплавковый механизм на машине Нива 2121 корректируется в части положения поплавков относительно друг друга и относительно стен поплавковой камеры. Кроме того, может потребоваться регулировка механизмов в положении открытого и закрытого игольчатого клапана. Чтобы не нарушать хорошую регулировку, автовладельцу нужно аккуратно обращаться с крышкой карбюратора при снятии, следить за уровнем изношенности запорного конуса от иглы (ее седла и язычка), а также оси кронштейна крепления.

Вернуться к оглавлению

Проводим регулировку своими силами

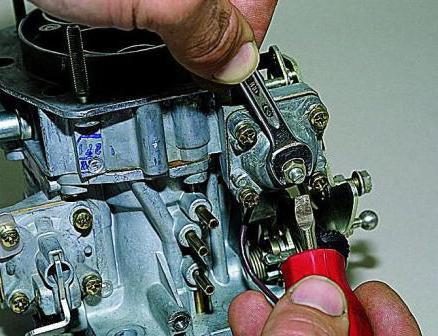

Нива 21213 может подвергаться регулировке пусковой системы по зазору у кромок заслонок, если карбюратор снят, или по частоте вращения коленвала непосредственно на машине. В первом случае зазор в месте нахождения нижней кромки (в направлении движения воздуха) от дроссельной заслонки устанавливается шириной 1,1 мм. Его регулируют винтом, который имеет шестигранник 0,7 см на головке и шлицем от хвостовика. Эта операция проводится при повернутом против часовой стрелки рычаге кулачка от управления пусковой системой (до упора). В таком же положении зазор у нижней кромки от воздушной заслонки устанавливают на величину в 3 мм с помощью винта в крышке от диафрагменного механизма в пусковой системе (нужно ослабить контргайку). Одновременно шток от диафрагмы должен быть в принудительном порядке утоплен до конца в регулировочный винт. После регулирования винт фиксируется контргайкой.

Принцип питания карбюраторного двигателя

Регулировка пусковой системы Нивы прямо в автомобиле позволяет сэкономить время:

С двигателя нужно снять воздушный фильтр, вытянуть на себя манетку управления от воздушной заслонки, запустить движок.
При принудительном открытии воздушной заслонки (путем касания плоской отверткой на треть ее полного угла поворота) с помощью винта (рядом с рычагом на оси от дроссельной заслонки от первой камеры) устанавливают исходную частоту вращения в 2,08.мар,0 тыс. оборотов в минуту (на прогретом двигателе).
Убирают отвертку, опускают воздушную заслонку и с помощью упора винта (рядом с диафрагмой) устанавливают частоту, меньшую на 100 оборотов в минуту по сравнению с исходной (нужно подобрать соответствующее положение воздушной заслонки).
После этого винт можно зафиксировать с помощью контргайки.

Если у вас есть газоанализатор, то настройка карбюратора в части пусковой системы может быть выполнена, ориентируясь на количество в отработанных газах СО (оксида углерода). Если при полностью вытянутой манетке от управления воздушной заслонкой норма газа равна 8%, то все в порядке. Если газа меньше, чем данная величина, то винт на крышечке от диафрагменного механизма закручивают, если больше — раскручивают и проводят повторные замеры.

Отрегулировать холостой ход у машины Нива 2121 нужно для того, чтобы в отработанных газах было меньше оксида углерода, и для того, чтобы двигатель работал устойчиво. На станциях технического обслуживания такие работы проводят с газоанализаторами на СН. В гараже регулировку можно провести с помощью тахометра.

Регулировка устройства

В этих целях на прогретом двигателе отверткой прокалывается заглушка из пластмассы, затем винт качества вращается в разные стороны, пока не будут достигнуты максимальные обороты на холостом ходу. Потом, при помощи винта количества (имеет ребристую пластмассовую ручку), нужно установить повышенное число оборотов (на 50-70 об/мин. больше, чем на стандартном холостом ходу). Операции с винтами нужно повторить еще два раза. Затем на моделях 2121 или 21213 на холостом ходу, на оборотах, повышенных на 50-70 об/мин, заворачивается винт качества, при этом обороты должны упасть до нормальных (т. е. снизиться на 50-70 оборотов).

Вернуться к оглавлению

Ремонт карбюратора при провалах и рывках

Ремонт карбюратора может понадобиться, если двигатель дает неустойчивую работу на холостом ходу, при этом не всегда помогает регулировка винтами количества и качества. Часто причина кроется в переобогащении смеси, которое может быть следствием неправильной регулировки системы поплавков или неисправностями в системе вакуумного экономайзера для мощностных режимов. В последнем случае может потребоваться замена разорванной диафрагмы или ремонт клапана экономайзера, через который просачивается топливо.

Модель 2121 может давать при движении рывки, раскачивания или провалы. В этом случае может быть несколько причин их возникновения, для устранения которых, возможно, потребуется ремонт карбюратора. Провалы, появляющиеся при медленном открытии заслонки дросселя, часто связаны с забиванием жиклера от холостого хода. Здесь необходимо провести регулировку уровня топлива и проверить уровень засоренности в главных топливных жиклерах.

Если автомобиль дает глубокий провал при попытках открытия первой или второй дроссельных камер, то помимо засорения жиклеров, причина может быть в плохой установке малых диффузоров в соответствующие гнезда.

Когда Нива 21213 дает небольшие подергивания на малой и средней скоростях, вяло разгоняется, то дело может быть в плохой дозировке топлива со стороны запорного клапана из-за его износа. В этом случае нужен ремонт в части замены запорного клапана с запорной иглой из металла, на клапан, имеющий эту иглу из другого материала.

Машины серии 2121 иногда дают провалы при любом открытии дроссельных заслонок резкого типа, которые потом в течение 5 секунд исчезают при работе двигателя в том же темпе. Часто такие проблемы связаны с неисправностью ускорительного насоса, которая влечет отсутствие или неправильное падение бензиновых потоков. К подобной ситуации приводит разрыв диафрагмы, разрушение уплотнительного кольца из резины на держателе от распылителя или разрушение нижней части клапана.

expertvaz.ru

Карбюратор «Солекс 21073» на Ниву: регулировка :: SYL.ru

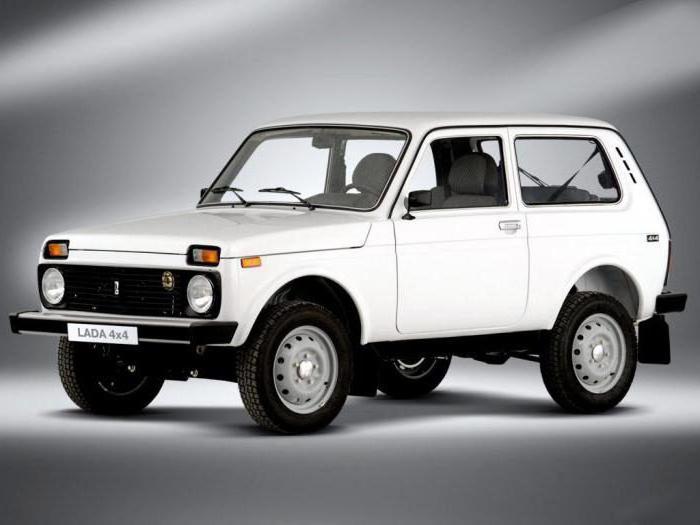

Отечественный внедорожник ВАЗ-2121, он же легендарная «Нива», начиная с 1977 года, без устали колесит по просторам нашей необъятной родины и за ее пределами. В настоящее время этот автомобиль не только не утратил своей популярности, а даже наоборот – спрос автолюбителей на это чудо автопрома с каждым годом только растет.

Почему же «Нива» стала таким популярным автомобилем? Все просто. Высокая посадка авто, полный привод, простота в обслуживании и сравнительно дешевые цены на запчасти – вот и весь секрет. Рыбалка, охота, путешествия, экспедиции и даже спортивные гонки – все это стихия для «Нивы».

С 1994 года началось серийное производство модели ВАЗ-21213 под названием «Тайга».

Данная модель ВАЗа комплектуется карбюраторным бензиновым двигателем объемом 1,7 литра, механической пятиступенчатой коробкой передач, а также бесконтактной системой зажигания. Устанавливают на «Ниве» карбюратор «Солекс 21073». В современном мире, когда прогресс не стоит на месте, карбюратор под капотом автомобиля, да к тому же еще и внедорожника, смотрится печально. При покупке б/у автомобиля большинство автомобилистов предпочитают отдать свой выбор инжекторному варианту, нежели карбюраторному. А нынешняя молодежь и вовсе удивленно смотрит на карбюратор, совершенно не понимая, что это такое. Но если человек хотя бы немного разбирается в технике, то вникнуть в суть устройства карбюратора «Солекс 21073» не составит проблем. Достаточно ознакомиться с некоторой информацией.

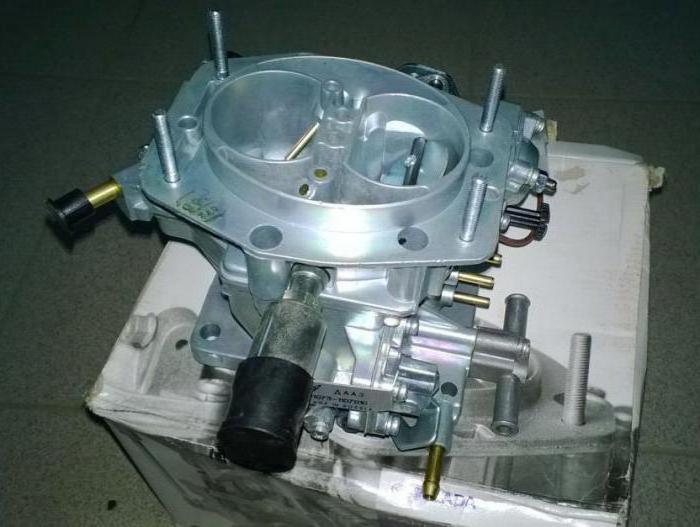

Устройство карбюратора «Солекс 21073» на «Ниву»

Данный механизм представляет собой устройство для смешивания топливно-воздушной смеси. Этот механизм очень упрощен, в отличие от инжектора. Карбюратор состоит всего из двух основных частей, одна из которых является корпусом, а другая крышкой. В состав карбюратора также входит поплавковая камера, насос, экономайзер, отвечающий за регулировку подачи топлива в целях его экономии. Внутри корпуса имеются две топливные камеры и диффузоры, в которых образуется топливно-воздушная смесь. На крышке карбюратора установлены специальные штуцеры для подачи бензина в карбюратор и шпильки для крепления воздушного фильтра. Также в крышке карбюратора «Солекс 21073» имеется игольчатый клапан поплавковой камеры. При помощи этих частей и регулируется уровень расхода топлива.

Внутри карбюратора установлена воздушная заслонка, которая механическим путем регулирует подачу воздуха в камеры. Как видим, карбюратор «Солекс 21073» на «Ниве» имеет довольно простое устройство. При должном уходе он не доставит проблем автовладельцу и не подведет его в дороге.
