Содержание

V6, рядная четвёрка, оппозит? Сравнение конструкции двигателей

«Линейка двигателей представлена рядным 4-цилиндровым агрегатом объёмом 2,5 л и 3,5-литровым V6», — гласит рекламный проспект какой-нибудь Toyota Camry. А чем отличаются эти моторы, кроме количества «кубиков» и лошадиных сил? Почему в «Безумном Максе» молились богу V8, и что особенного в «оппозитниках» Subaru? Просто о сложном: разбираем на пальцах особенности автомобильных двигателей.

Компоновка. Продольно или поперечно

Прежде чем говорить о конструкции двигателей, нужно упомянуть о компоновке автомобиля — ведь именно она во многом определяет, какой мотор будет установлен под капотом. Хотя не всегда под капотом: существуют автомобили (в основном спортивные) со средне- и заднемоторной компоновкой, но у большинства гражданских машин двигатель всё-таки находится впереди. О них и поговорим.

Продольное расположение двигателя

Мотор может располагаться в машине продольно или поперечно. Первую схему называют классической, она характерна для автомобилей с задними приводом (или полным, но на основе заднего). Продольная схема почти не накладывает ограничений на размеры силовой установки, как и трансмиссии — коробка передач может быть огромной, с большим запасом прочности, и заканчиваться хоть в центре машины. Такая компоновка характерна для больших автомобилей с мощными двигателями и КПП: грузовиков, внедорожников, премиальных седанов. Хотя раньше так были устроены почти все машины — взять ту же классическую линейку «Жигулей». Но с массовым внедрением переднего привода понадобилась иная, более компактная компоновка.

Поперечное расположение двигателя

Для переднего привода необходимо устанавливать двигатель не продольно, а поперечно — вместе с коробкой передач он должен разместиться под капотом между лонжеронами. Ограниченное пространство требует компактности как от трансмиссии, так и от самого мотора, поэтому далеко не все силовые установки подходят для поперечной схемы. Такая компоновка характерна как для переднеприводных машин, так и для полноприводных, система 4WD которых имеет переднеприводные корни — а это почти все современные кроссоверы.

Разобравшись в особенностях компоновок, можно переходить к самим двигателям.

Рядные двигатели

Классический двигатель внутреннего сгорания — рядный, где все цилиндры расположены в один ряд. В литературе такая конструкция обозначается буквой I или R (от английского Row или немецкого Reihe— ряд), а цифра, стоящая рядом, указывает на число цилиндров (R3, R4, R5, R6). Хотя в жизни обозначение «R» встречается редко — автопроизводители не стремятся отдельно выделять «рядность» мотора, считая такую схему обыденной. Вы никогда не встретите шильдик R6 на крышке багажника, в отличие от V6 — хотя рядная «шестёрка» во многом превосходит V-образную. Но об этом ниже.

Рядный 4-цилиндровый двигатель (R4) — самый распространённый в мире, поскольку попадает в наиболее ходовой диапазон рабочего объёма: от 1 до 3 литров. Есть и более объёмные представители: например, тойотовский турбодизель 15B с кубатурой 4,1 л, который ставят на Mega Cruiser, грузовик Dyna и другие модели. Обратный пример — рядный моторчик Subaru EN07 (модели R1, R2, Pleo) объёмом всего 658 «кубиков». Но это всё-таки исключения: оптимальным объёмом одного цилиндра мотористы считают 0,3–0,7 л. Соответственно, большинство 4-цилиндровых двигателей имеют рабочий объём от 1,2 до 2,8 л.

Ещё одна причина популярности рядной «четвёрки» — её относительная компактность. Мотор R4 можно установить почти на любой автомобиль как продольно, так и поперечно. Чего не скажешь о рядной «шестёрке» R6 — дополнительные 2 цилиндра существенно увеличивают длину агрегата. Установить такой двигатель поперечно инженерам удавалось в единичных случаях (Volvo S80 и XC90, Chevrolet Epica) в паре с компактной коробкой передач. В основном моторы R6 устанавливают продольно.

6 цилиндров в ряд (Straight-6) является одной из лучших конструкций двигателя — такая схема полностью сбалансирована и лишена вибраций, отличается плавной работой и эластичностью. Моторы R6 традиционно применяли немецкие производители (BMW, Mercedes-Benz), а также японские: Nissan (серии RB25/RB26, TB45/TB48, дизель TD42), Toyota (серии M, 1G, 1JZ/2JZ, дизели 1HZ/1HD). К сожалению, почти все эти двигатели в настоящий момент вытеснены более универсальными моторами V6.

У рядной «восьмёрки» проблем из-за исполинских размеров ещё больше. Моторы R8 встречались на американских машинах середины прошлого века, советских лимузинах ЗИС-101 и ЗИС-110. Сегодня такие двигатели работают только на судах и тепловозах, а на автомобилях их полностью вытеснили моторы V8.

Рядные двигатели с нечётным числом цилиндров также встречаются (R3, R5). В большинстве случаев они созданы на базе рядной «четвёрки», которой добавили или отняли один цилиндр. Существуют и двухцилиндровые автомобили (Fiat 500, отечественная «Ока»), но в основном моторы R2, как и двигатели с 1 цилиндром, применяются на мотоциклах.

V-образные двигатели

Очевидно, что главная проблема рядного мотора с 6 и более цилиндрами — чрезмерная длина. Как сделать его компактнее? «Распилить», расположив цилиндры в виде латинской буквы V (отсюда и обозначение).

V-образные моторы заметно сложнее рядных: у них две головки блока цилиндров (каждая со своей прокладкой, распредвалами, коллекторами), причудливее схема привода ГРМ. А ещё «вэшки» вибрируют: V8 чуть меньше, V6 и V10 — сильнее. И лишь грозный V12 уравновешен полностью, как и R6 — по сути, он и представляет собой две рядных «шестёрки», соединённых вместе. Но встретить V12 можно только на люксовых машинах и суперкарах.

Основа популярности мотора V6 — его универсальность: он достаточно компактен, поэтому может быть установлен как продольно, так и поперечно. Та же Toyota перестала ставить рядные двигатели серии JZ на свои большие седаны (Mark II, Crown и их производные), перейдя на V-образную серию GR, которую можно встретить на доброй половине модельного ряда: от переднеприводных Camry до внедорожников Land Cruiser Prado. Выпускать универсальные двигатели намного выгоднее, чем специфичные.

Балансировка мотора V6 вызывает определённые сложности у инженеров из-за блуждающих в нём моментов от сил инерции поршней и центробежных сил — чаще всего приходится использовать балансировочные валы, что дополнительно усложняет и без того не самую простую конструкцию двигателя. Угол развала цилиндров у V-образных моторов может быть разным: обычно это 45, 60, 65 или 90 градусов — оптимальные значения с точки зрения вибраций.

Рядно-смещённые двигатели VR и W

Компромиссом между рядной и V-образной схемой стала рядно-смещённая компоновка (VR). Такие моторы активно применяет концерн Volkswagen. VR представляет собой V-образный мотор с экстремально малым углом развала цилиндров (10–20°), что позволяет накрыть их общей головкой блока, как у рядного мотора.

Плюсы такого решения — отказ от второй головки (а значит упрощение и удешевление конструкции) и компактные размеры. Минусы — чудовищные вибрации: чтобы хоть как-то сбалансировать рядно-смещённый мотор, приходится значительно утяжелять коленчатый вал и маховик, применять балансировочные валы, особые подушки двигателя и другие технические решения. Из-за этого схема VR не получила распространения у других автопроизводителей, став фирменной чертой автомобилей VAG.

Volkswagen же активно развивал своё «дитя», придумав W-образный двигатель — V-образный мотор из двух блоков VR на одном коленвале. Такие силовые агрегаты встречаются на флагманах VW, Audi и Bentley.

Оппозитные двигатели («боксёры»)

Оппозитный двигатель иногда называют V-образным с углом развала 180°, но это не совсем верно. В V-образной схеме поршни двигаются синхронно, в то время как в оппозитной — зеркально, словно боксируя друг с другом. Из-за этого оппозитные двигатели называют «боксёрами» (Boxer), обозначая буквой B: B2, B4, B6, B8. Хотя свой 6-цилиндровый «боксёр» EZ30 Subaru называет H6.

Самый популярный оппозитный двигатель стоял на легендарном «Жуке» Volkswagen Old Beetle (Käfer), которых за полвека выпустили 21,5 млн штук. В современных машинах «боксёры» используют только Porsche и Subaru, хотя в мототехнике они широко представлены на моделях BMW и «Уралах».

Плоский горизонтальный «боксёр» — весьма широкий двигатель, что не позволяет записать ему в преимущества компактность. В чём же плюсы такой компоновки? Во-первых, в низком центре тяжести (мотор находится очень близко к земле), что даёт лучшую устойчивость и управляемость автомобиля. Во-вторых, коленвал таких двигателей намного короче, легче и прочнее, по сравнению с рядной схемой. Да и вибрирует оппозитная «четвёрка» меньше, чем рядная, поскольку зеркальное движение поршней взаимно компенсирует их силы инерции. А оппозитная «шестёрка» B6/H6 вообще полностью уравновешена, как и рядная.

Характерные минусы «боксёров»: две головки блока (что для мотора с 4 цилиндрами явно избыточно), затруднённое облуживание и переусложнённая конструкция. А их ключевое преимущество в виде низкого центра тяжести играет роль в автоспорте, но не при повседневной городской езде — обычный водитель вряд ли заметит разницу между «рядником» и «боксёром».

Вибрации и балансировка двигателей

Что водитель чувствует сразу, так это вибрации двигателя — они ухудшают комфорт и могут весьма серьёзно досаждать пассажирам. Помимо этого, вибрации снижают надёжность техники, поэтому инженеры тщательно балансируют моторы. В ход идут противовесы на коленвалах, двухмассовые маховики, продвинутые опоры двигателя, балансировочные валы… Но главное — изначально выбрать удачную конструкцию мотора.

В основном двигатель вибрирует от инерции поршней, совершающих возвратно-поступательные движения. Вспомните, как кивают головой пассажиры при резких разгонах и торможениях — примерно так же ведут себя поршни в конце каждого рабочего такта. В одних двигателях силы инерции и моменты от них взаимно компенсируются, в других остаются свободными, вызывая вибрацию.

Как видно из таблицы, в рядной «четвёрке» остаётся свободной сила инерции второго порядка — не столь неприятная, как первого порядка, но тоже чувствительная. Характерная дрожь мотора в определённых режимах работы — её «заслуга». В оппозитной «четвёрке» эта сила скомпенсирована, но остаётся свободный момент от неё, стремящийся повернуть двигатель вокруг вертикальной оси. Хотя его воздействие почти незаметно для водителя.

У двигателя V6 свободных моментов множество, поэтому в нём приходится применять балансировочные валы. Кстати, трёх- и пятицилиндровые рядные моторы идентичны V6 в уравновешенности, несмотря на нечётное количество цилиндров.

Худшие с точки зрения разгула свободных сил и вибраций — одно- и двухцилиндровые моторы, а также детища Volkswagen: двигатели VR5 и VR6. А лучшие, самые уравновешенные двигатели — рядные и оппозитные «шестёрки». Ну и роскошный V12, конечно.

Какой двигатель лучше

Сравнение двигателей — непростая задача, ведь у каждого автомобилиста свои требования и критерии выбора. Одним важнее надёжность и простота обслуживания, другим нужна максимальная мощность, а третьи смотрят прежде всего на расход топлива. Идеальный мотор должен совмещать все эти преимущества — быть простым и надёжным, мощным и экономичным. Но чаще всего инженерам приходится идти на компромиссы. Хороший пример сложности прямого сравнения моторов — международный конкурс «Двигатель года» (Engine of the Year), лауреаты которого являются произведением инженерного искусства, но не всегда отвечают запросам реальных автомобилистов.

Удачным получится двигатель, или не очень, определяет множество факторов: общая продуманность конструкции и степень форсировки (количество лошадиных сил на рабочий объём), применённые технические решения и экологические рамки. Но при прочих равных можно сделать общие выводы по компоновке мотора. Так, рядная «четвёрка» — базовый и самый простой двигатель большинства автомобилей, который должен быть экономичным и недорогим (конечно, бывают и исключения). Трёхцилиндровый «рядник» — бюджетный вариант для малолитражек, но он не так плох, как многие считают. V6 — агрегат более сложный и дорогой в обслуживании, хотя малофорсированные «вэшки» вполне могут быть «рабочими лошадками». V8 — показатель премиума и единственная возможность разместить сразу 8 цилиндров под капотом современного автомобиля. Рядная «шестёрка» — самая сбалансированная, простая и заслуженно любимая многими компоновка, которая встречается всё реже и реже. «Боксёры» B4 и B6 — специфичные двигатели, которые, безусловно, имеют свои плюсы и армию фанатов.

Ну а с автомобильной экзотикой вроде V4, VR5 или VR6 лучше иметь дело, пока она на гарантии…

V образный двигатель — Как работает и где применяется

Современный мир представить без частных автомобилей просто невозможно. Машины могут быть роскошью, увлечением, возможностью получать адреналин и даже «кормильцем» семьи. Собственно, сердцем любого автомобиля остается мотор, одним из самых популярных видов которого считается распространенный V двигатель. Он работает по тому же принципу, что и любой другой ДВС, но отличается расположением цилиндров, благодаря которому V-образный двигатель и получил свое название.

Где используют V-образные двигатели

Если говорить откровенно, то популярность такого движка обусловлена тем, что он может использоваться буквально в любой сфере и устанавливаться на любое транспортное средство. Так, V-двигатели можно встретить в областях производства автомобилей, постройки кораблей и самолетов. Многие «V» сегодня ставят на мощные модели мотоциклов.

В общем, все зависит только от того, какие именно мощности требуются и для каких целей. Но, в большинстве случаев, V-движки идеально подходят для обеспечения выполнения поставленных задач.

Немаловажным остается и то, какое количество цилиндров в двигателе и как они расположены, ведь от этого зависит сила вибрации при работе, плавность и сбалансированность.

Виды и модификации V-двигателя

Чаще всего классификация автомобильных двигателей происходит исходя из порядка работы. Когда мы говорим о V-двигателях, порядок оказывается совершенно не важным, так как разделение на типы и классы идет исключительно по количеству цилиндров в движке и особенностях их расположения относительно друг друга.

Наиболее распространенными считаются движки, которые имеют угол расположения цилиндров в сорок пять и девяносто градусов. Также популярен и шестидесяти градусный угол. Чаще всего их можно встретить в серийных автомобилях и мотоциклах.

Основная классификация V-образных моторов в современном автопроизводстве выглядит следующим образом – бюджетные и серийные автомобили среднего класса используют V2 и V6. Среди производителей спортивных машин чаще всего можно встретить обычный или турбированный V8. Также существуют «V» 3, 4, 5, 10, 12, 14, 16, 18, 20 и 24.

Двух- и четырехцилиндровые движки используются исключительно в мотоциклах. Впрочем, особо мощные спортивные мотоциклы могут быть оснащены и более сильным V-двигателем, вплоть до шестицилиндрового. Для мотоциклов такие моторы обладают просто невероятной мощностью, позволяя развивать очень большую скорость.

В обычных серийных автомобилях вы скорее всего найдете под капотом шести- или восьмицилиндровую «V». Но, когда мы говорим о моделях со спортивными характеристиками, работает то же правило, что и для мотоциклов – многие ставят более мощные и сильные двигатели. Так, в премиумных спорткарах используются движки вплоть до мощнейшего V 12, а дорогие авто бизнес-класса с функцией «sport» могут быть оснащены десяткой. Однако, установка более сильного мотора является очень сложной задачей, так как для обеспечения его корректной работы требуется переработка практически всех базовых систем машины.

Далее стоит взглянуть на «высшую лигу» — самолеты и корабли. Здесь действительно настоящий рай для «V». Используется большой диапазон мощностей – от четырех цилиндров до двадцати четырех. По сути, в кораблестроении и авиации можно встретить буквально любой из классов подобного двигателя – пятерки, восьмерки, десятки, с двенадцатью и восемнадцатью цилиндрами – все это активно эксплуатируется в данных сферах. Это обусловлено тем, что в этих отраслях нужны, как очень мощные двигатели, так и достаточно слабые, для выполнения каких-то определенных задач. Например, если посмотреть на современный корабль, то быстро становится понятно, что ряд его жизненно важных систем не требует большой мощности, но вот надежность, который славятся V-двигатели, всегда в цене.

Преимущества V-образных двигателей

Каждый конструктор в наше время может выделять какие-то определенные преимущество V-движков, в зависимости от тех задач, которые перед ними ставятся. Однако, если смотреть со стороны, то все моторы обладают рядом общих плюсов, которые просто нельзя не заметить, сравнивая с более простым и старым R-мотором. Таким образом, среди главных преимуществ двигателя с цилиндрами, расположенными под угловым наклоном, можно выделить сразу несколько.

Мощность и компактность. По сути, V-двигатель изначально разрабатывался как раз для достижения больших мощностей, при сохранении удобного и относительно небольшого размера. Стоит отметить, что и с первой, и со второй задачей, конструкторы сумели справиться. Более того, во многом новые двигатели в свое время даже превзошли ожидания инженеров.

Так, главной проблемой R-образного движка всегда было направление сил на вал. При перпендикулярной направленности, увеличение крутящего момента в каждой новой модификации требовало невероятных усилий и денежных затрат. С изобретением «V» эта проблема ушла сама собой, так как теперь на вал силы начали действовать с двух сторон не перпендикулярно, а по касательной. Таким образом, ускорение вала стало достаточным благодаря силе инерции. В то же время, предыдущие поколения ДВС считаются наиболее проблемными именно из-за отсутствия возможности увеличения максимального крутящего момента.

Кроме прочего, V-двигатели оказались очень компактным решением, при достижении такой большой мощности. Размеры, как высота, так и длина, значительно меньше, чем у других устаревших моделей двигателей внутреннего сгорания.

Из важных преимуществ стоит выделить жесткий коленвал, позволяющий увеличить срок эксплуатации двигателя и прочность всей его конструкции. Немаловажным остается и то, что конструкторы сумели значительно увеличить диапазон рабочих частот – теперь движок быстро набирает обороты и даже на пределе своих возможностей остается максимально стабильным.

Основные минусы V-двигателей

Как показывает практика, даже при самых впечатляющих преимуществах, любые моторы имеют и свои неоспоримые минусы. К сожалению, V-двигатели не являются исключением.

Первое, и самое важное, что мешает использовать «V» буквально везде – сложность их конструкции. Это отражается на стоимости, а значит, далеко не каждый автомобиль ниже премиум-класса может оснащаться таким двигателем.

Более того, немаловажным остается и вторая проблема – большая ширина мотора. Он буквально в полтора раза больше, чем R-модели.

Однако главная проблема – сильная вибрация. Двигатель действительно очень сильно вибрирует и требует просто колоссальных сил и знаний для тонкой сбалансированности работы. Именно поэтому встретить самые мощные V 12 можно только на очень дорогих автомобилях спорт-класса. Проблема частично решается утяжелением некоторых частей конструкции, но это идет в разрез с главным принципом современных спорткаров, при создании которых инженеры борются буквально за облегчение каждого болтика.

Развитие V-образных двигателей

Большинство специалистов уверены, что в будущем наиболее распространенными моторами во всех моделях и классах машин станут именно V-двигатели. Конечно, недостатки у них есть, но уже сегодня все они постепенно нивелируются за счет новых разработок автопроизводителей.

Более того, их конструкция значительно более удобна для различных модификаций – любой V-движок, который эксплуатируется в наше время, еще не до конца доработан, в плане использования всего потенциала. То есть, с 1905 года, когда первые был приобретен патент на такой вид мотора, до сегодняшнего дня, когда автомобилестроение достигло небывалых высот, у V-образного двигателя все еще впереди. В ближайших планах переработка конструкции и снижение стоимости, чтобы была возможность оснащать даже бюджетные серийные авто популярных производителей.

Обзор V образного двигателя, его преимущества и недостатки

На чтение 6 мин. Просмотров 394

В данной статье вы найдете описание всех особенностей V образного двигателя : его плюсы и минусы, виды, строение, применение. Также указаны то, как решаются проблемы двигателей.

Сегодня уже никто не может представить свою жизнь без машин, а значит и без двигателей. Самой известным типом внутреннего сгорания мотора  является V образный двигатель. Он получил свое название за характерное расположение цилиндров, которые имеет различный уровень наклона по отношению друг другу. Диапазон угла вели, с 10 градусов и до 120.Рассматриваемый тип мотора работает по такому же принципу, как и любой двигатель внутреннего сгорания, различия состоят только в положении цилиндров.

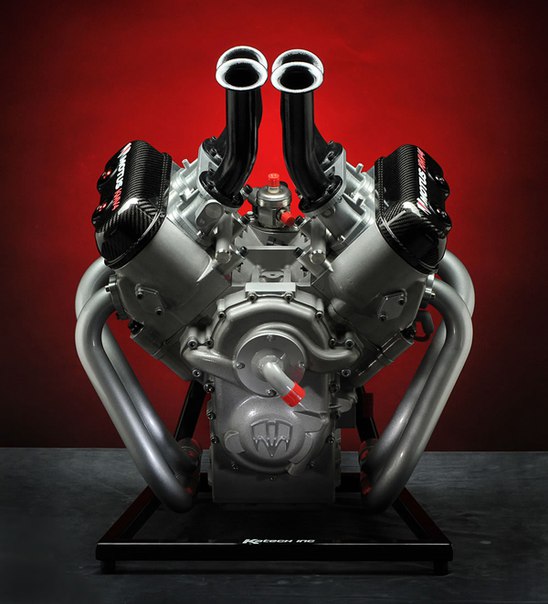

v образный двигатель

Область применения

Главной причиной большой популярности рассматриваемой модели состоит в том, что данный мотор иметь большую область применения. Он успешно используется в таких отраслях, как машиностроение, постройка самолетов и кораблей. Помимо этого, стоит отметить, что v двигатели используются и в мотоциклах. Как правило, сфера и область применения зависит от того, сколько цилиндров имеет рассматриваемая модели, а также особенности их расположения. Особенности размещения цилиндров имеют немалое  влияние на такие технические характеристики, как плавность работы, величина вибрации, сложность балансировки и так далее.

v образный двигатель для авиации

Классификация v двигателя

Обычно двигатели классифицируются по порядку работы, в данном случае порядок работы не так важен, так как основной критерий является наличие определенного количества цилиндров и особенности их расположения.  Стоит сразу отметить, то наиболее часто используемые углы в моделях двигателей составляют 45, 90 и 60 градусов. Обычно они применятся на машинах и мотоциклах. В зависимости от количества цилиндров выделяют следующие типы двигателей:

  • V2 используют в стандартных автомобилях
  • V3
  • V4
  • V5
  • V6 – наиболее популярный тип, применяется в машинах
  • V8 часто используется в спорткарах
  • V10
  • V12
  • V14
  • V16
  • V18
  • V20
  • V24

Сразу стоит выделить те отрасли, где применяется каждая модель двигателя.  Моторы, которые обладают двумя и четырьмя  цилиндрами используются в мотоциклах.  Но встречаются случаи, когда на спортивных моделях вы можете встретить двигатель, который обладает пятью или даже шестью цилиндрами. Такие виды обладают невероятно большой мощностью по меркам мотоциклов, которая позволяет им достигать самых высоких скоростей.

Если вести речь об автомобилях, то тут самыми распространенными являются модели, которые имеют по 6 или 8 цилиндров, правда, также в спортивных моделях их число может достигать 10 а иногда даже 12. Это также производится для того, чтобы достичь максимальной мощности. Правда, при установке такой модели следует подготовить и все остальные системы.

В авиации и кораблестроение применятся больший ряд двигателей. Здесь вы можете встретить четырех, пяти, восьми,  десяти, двенадцати, четырнадцати, шестнадцати, восемнадцати двадцати и двадцати четырех цилиндровые двигатели. Применение их вызвано тем, что существует особый порядок работы во многих системах, которые требуют не только большой, но также порой и малой мощности, которая нужна для выполнения менее больших, но все же значимых задач. Примером их могут послужит внутренние системы корабля, которые не требуют большого двигателя для полноценного обслуживания.

Как правило, рассматриваемое устройство располагается вверх. Это наиболее часто используемая форма расположения. Но встречаются случаи, когда инженеры делают наоборот и направляют их вниз. Как и для чего это делается. Дело в том, что при определенной конструкции того или иного аппарата, стандартное расположение просто напросто неудобно, так как создает лишние проблемы, например, занимая большое количество места. Говоря о примерах, можно отметить авиацию. Именно здесь активно применяется обратное расположение, которое нужно для того, чтобы ничего не мешало пилоту управлять самолетом, так как это может привести к необратимым последствиям. Но, все же всем больше нравиться стандартное расположение, так как именно его видят люди под капотом своих автомобилей.

v образный двигатель дна мотоцикле

Положительные и отрицательные стороны

Если затронуть такую тему, как преимущества, которые имеет v образный двигатель над моделью R образного мотора, то можно столкнуться с большим количеством различных мнений, которые говорят о том, то каждый специалист выделяет свои особенности эксплуатации каждого вышеупомянутого типа. Итак, в чем же основные преимущества двигателя, который имеет цилиндры, расположенные под углом?

В первую очередь стоит обратиться к истории создания рассматриваемого мотора. Дело  в том, что на начальном этапе разработки основной задачей, которая стояла перед инженерами, являлось достижение максимальной компактности при сохранении мощности у высокого крутящего момента. Сразу можно сказать, то обе проблемы бы успешно решены, что и дало начало плюсам рассматриваемого типа.  Итак, как же были решены данные проблемы?

В первую очередь стоит объяснить такое явление, как увеличение крутящего момента. Дело в том, что в отличие от R образного мотора, где силы направлены прямо перпендикулярно, такая модель, как v образный двигатель имеет такой порядок работы, при котором силы действуют на вал по касательной с двух сторон.  Это позволяет достичь максимального ускорения вала, так как инерция, которая создается при работе значительно выше, чем та, которая появляется при функционирования моделей R.

Помимо увеличения крутящего модели можно отметить компактность. Мотор обладает меньшей высотой и длинной. Но не только эти положительные моменты можно выделить из порядка работы.  Итак, у моделей V  типа можно отметить большую жесткость коленчатого вала, которая влияет не только на прочность конструкции, но также и на срок службы всей системы, большим диапазоном рабочих частот, это дает возможность двигателю не только быстро набирать обороты, но и динамично работать даже на пределе возможностей.

К сожалению, модели V состоят не толь из плюсов. Дело в том, что они обладают более сложной конструкцией, а поэтому стоят на порядок дороже, а также большая  ширина мотора. Но особенно важно  то, что практически все они имеет немалый уровень вибрации и определенные сложность при балансировке. Правда сейчас, чтобы избежать данных недостатков в работе, инженеры компаний намеренно  утяжеляют ту или иную часть.

Будущее V двигателей

Несмотря на все недостатки, можно уверенно сказать, что будущее за данным видом двигателей. Конечно, каждый из них имеет ряд недостатков, но инженеры уже сегодня знают, как их ликвидировать.  Также стоит отметить, что данный тип гораздо легче модифицировать и уже на сегодняшний день известно, что практически любой вид V двигателя, не полностью раскрыл свой потенциал, иными словами, для большинства есть еще определенный резерв, который позволит увеличить большое количество технических характеристик.

V образный двигатель был запатентован в США еще в 1905 году, сто лет назад, но за это время люди все еще полностью не раскрыли все его особенности. Сегодня инженеры работают над тем, чтобы производство моделей стало менее затратным, что позволит приобрести автомашину с хорошим мотором мог себе каждый человек, даже с малым или низким доходом.

Самые необычные двигатели внутреннего сгорания - Автоблоги

Сегодня мы вспомним поистине малочисленные конфигурации двигателей – как в отношении количества цилиндров, так и их расположения. И пойдем по возрастающей…

Одноцилиндровый двигатель

Это сейчас одноцилиндровые моторы встретишь только на мопедах, малокубатурных мотоциклах, моторикшах и другой технике с приставкой «мото». А меж тем в 50-е и 60-е годы прошлого века подобными простейшими двигателями оснащалась львиная доля послевоенных микрокаров. Взять хотя бы британский Bond Minicar с мотором Villiers: да, пускай он трехколесный и тесный, но имеет капот, крышу, полноценный руль – минимальный набор удобств присутствует.


Раздвоенный двухпоршневой двигатель

Подобный мотор представляет собой механизм, в котором в двух цилиндрах параллельно работают два поршня. Но есть одна загвоздка – камера сгорания у этих цилиндров одна, общая. Таким образом достигается более эффективное сгорание воздушно-топливной смеси по сравнению с обычными одноцилиндровыми моторами, улучшается топливная экономичность, повышается мощность. Этот тип двигателей использовался в Западной Европе в довоенную пору, но после Второй мировой стал гораздо менее востребованным. Одним из немногих автомобилей с раздвоенным двигателем была Iso Isetta, чей 236-кубовый моторчик развивал 9 лошадиных сил.

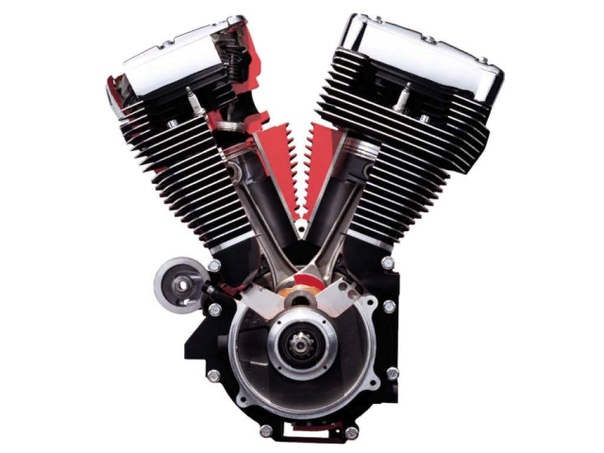

V-образный 2-цилиндровый двигатель

Гордость Harley-Davidson, в отличие от рядных или оппозитных 2-цилиндровых моторов, в легковушках не прижилась – слишком большие от них вибарции. V-образные двигатели с двумя «горшками» встречаются только на разнообразной экзотике, вроде трехколесных «Морганов» 30-х годов, а также некоторых кей-карах раннего послевоенного периода. Один из примеров – Mazda R360 с миниатюрным V2 воздушного охлаждения. Позднее на ее базе появились коммерческие автомобили B360/B600 – тоже с V-образными «двойками».

V-образный 4-цилиндровый двигатель

Трехцилиндровые V-образные моторы на автомобилях не встречаются (только на мотоциклах, да и то редко), зато V-образные «четверки» – вполне. Правда, по популярности они проигрывают и рядным, и оппозитным двигателям с таким же количеством цилиндров. Встретить эту диковинную в наши дни силовую установку можно, например, на «Запорожцах», ЛуАЗах, некоторых ранних версиях Ford Transit, а также спорткарах вроде Saab Sonnet или, на секундочку, триумфаторе Ле-Мана Porsche 919 hybrid.

V-образный пятицилиндровый двигатель

Сейчас рядные пятицилиндровые двигатели испытывают свое второе рождение: нынче их можно найти не только в немолодых Audi 200/Quattro 80-х годов, но и более чем современной Audi TT-RS. А вот до возрождения V-образной «пятерки» руки инженеров пока не дошли. В 90-е годы до этой необычной схемы додумались инженеры из Volkswagen, отпилив один цилиндр от двигателя VR6 – формально, фольксвагеновский V5 является именно VR5, так как головка цилиндров у мотора с небольшим развалом этих самых цилиндров только одна. Обладающий приятным голосом V5 устанавливался на многие модели концерна Volkswagen конца 90-х годов: VW Golf, Bora, Passat, а также Seat Toledo.

V-образный рядный шестицилиндровый двигатель (VR6)

К слову, VR6 – тоже редкая конфигурация. И она тоже встречается только на автомобилях концерна «Фольксваген». VR6 представлял собой V6 с очень маленьким углом развала цилиндров (10,5 или 15 градусов), у которого имелась лишь одна головка цилиндров, а сами цилиндры располагались зигзагообразно. Сейчас мотор имеет противоречивую славу: будучи установленным в самые мощные Volkswagen 90-х (Golf VR6, Corrado VR6 и даже Volkswagen T4), он выделяется большим крутящим моментом и бархатистым рыком, но в случае неисправности начинает пожирать бензин – бывали случаи, когда расход увеличивался до более чем 70 литров на 100 километров.

Рядный 8-цилиндровый двигатель

До Второй мировой войны рядные «восьмерки» были излюбленными двигателями американских премиум-марок (Packard, Duesenberg, Buick), но не меньшей популярностью в то время они пользовались и в Европе: именно с таким мотором Bugatti Type 35 выиграл более тысячи гонок по всему миру, именно с рядным 8-цилиндровым двигателем оригинальная Alfa Romeo 8C блистала на Mille Miglia и 24 Часах Ле-Мана. Лебединой песней длинного мотора стал 1955 год, когда Хуан Мануэль Фанхио во второй раз стал чемпионом за рулем Mercedes W196. Однако в том же году произошла и знаменитая трагедия в Ле-Мане, когда Mercedes 300 SLR Пьера Левега (тоже с рядной «восьмеркой») унес жизни более 80 зрителей. После этого инцидента Mercedes ушел из автоспорта более чем на 30 лет.

Оппозитный 8-цилиндровый двигатель

Хотя подобные моторы чаще встречаются в авиации, в свое время с ними экспериментировали в Porsche – построенные в 60-е годы гоночные Porsche 907 и 908 как раз оснащались оппозитными 8-цилиндровыми двигателями, обеспечивающими высокую мощность и низкий центр тяжести. Не сказать, что задумка была неудачной, но от подобных моторов компания быстро отказалась, предпочтя им оппозитные «шестерки», но с системой наддува. На закате своей жизни модель 908 – как та, на которой Йост и Икс стали вторыми в 24 Часах Ле-Мана 1980 года – уже была шестицилиндровой.

W-образный 8-цилиндровый двигатель

Двигатель W8, который устанавливался только на Volkswagen Passat B5+, можно представить как два мотора V4, которые закреплены бок о бок под углом 72 градуса по отношению друг к другу. Таким образом, получается четыре ряда цилиндров, за что мотор и получил название W8. До появления Volkswagen Phaeton модель Passat W8 являлась флагманским седаном компании, развивая 275 лошадиных сил и ускоряясь до «сотни» за спорткаровские 6 секунд.

Оппозитный 10-цилиндровый двигатель

Увы, эта идея оказалась слишком крутой, чтобы стать реальностью, хотя концерн GM работал над подобным мотором в 60-е годы, взяв за основу 6-цилиндровый «оппозит» модели Corvair. Предполагалось, что новый 10-цилиндровый мотор займет свое место в полноразмерных седанах и малотоннажных пикапах General Motors, но проект достаточно быстро свернули по неизвестным ныне причинам. Рядных 10-цилиндровых моторов на машинах тоже не было – если не считать машинами тяжелые морские контейнеровозы.

Рядный 12-цилиндровый двигатель

В своей книге «Иллюстрированная энциклопедия автомобилей мира» Дэвид Бергс Вайз утверждает, что единственным серийным автомобилем с 12-цилиндровым рядным двигателем была Corona, которая выпускалась во Франции в 1908 году. Однако это не значит, что затея не прельщала иные компании – например достоверно известно, что с подобным типом моторов экспериментировали в Packard. Ходовой экземпляр был построен в 1929 году, и Уоррен Паккард лично тестировал его на протяжении полугода… пока не погиб в авиакатастрофе. После его смерти роскошный кабриолет разобрали, а 150-сильный уникальный двигатель уничтожили.

V-образный 16-цилиндровый двигатель

С появлением Bugatti Veyron/Chiron 16-цилиндровые двигатели в большинстве своем представляют только как W-образные, однако так было не всегда – весь прошлый век 16 цилиндров почти всегда выстраивались в два ряда. Auto Union Type A, Cadillac V16, Cizeta V16T – это лишь несколько примеров автомобилей с V16. А ведь такой мотор вполне мог бы появиться на современных автомобилях Rolls-Royce – ходовой прототип Rolls-Royce Phantom Coupe с 9-литровым V16 был представлен в фильме «Агент Джонни Инглиш: Перезагрузка».

Оппозитный 16-цилиндровый двигатель

Очевидно, что такой мотор мог создаваться только с прицелом на автоспорт. Однако ирония состоит в том, что 16-цилиндровые «оппозитники» так никогда и не гонялись: прототип Porsche 917 с 16-ю цилиндрами отправили на полку истории чуть ли не сразу, сделав выбор в пользу 12 «горшков», а новый мотор Coventry Climax FWMW, которым предполагалось оснастить формульные Lotus и Brabham в 60-е, оказался настолько ненадежным, что ему предпочли более консервативный V8.

Н-образный 16-цилиндровый двигатель

Н-образный двигатель представляет собой «бутерброд» из двух «оппозитников», что положительно сказывается на компактности силовой установки, но негативно – на ее центре тяжести. В 60-е годы подобный двигатель рискнула построить формульная команда BRM… и результаты получились неоднозначными – мотор был мощным, но не особо надежным и сложным для ремонта. Тем не менее, Lotus 43 Джима Кларка, оснащенный таким двигателем, в 1966 году первым пересек финишную черту на Гран-При США. Это был первый и последний триумф Н16.

V-образный 18-цилиндровый двигатель

Когда кажется, что больше уже некуда, на сцену выходят карьерные самосвалы и доказывают обратное. Машина с V18? И такие есть – как, например, БелАЗ 75600, оснащенный 78-литровым дизельным двигателем Cummins QSK78. Такое «сердечко» выдает 3500 лошадиных сил при 1500 оборотах в минуту, а его крутящий момент достигает 13 770 Ньютон-метров. Ну а как еще сдвинуть с места груженую махину массой 560 тонн?

W-образный 18-цилиндровый двигатель

Сейчас уже, наверное, немногие вспомнят, что изначально Bugatti Veyron должен был быть 18-цилиндровым – оригинальный концепт-кар был именно с такой силовой установкой. Тем не менее, в Bugatti не смогли заставить двигатель работать должным образом (были проблемы при переключениях передач), поэтому в итоге Veyron стал 16-цилиндровым. В свое время о двигателе W18 задумывался моторист Ferrari Франко Роччи, но дальше замысла он не продвинулся.

V-образный двигатель

Подобные силовые установки используются на тяжелых судах или в качестве промышленных дизель-генераторов, но иногда они перепадают и карьерным самосвалам. Один из таких 20-цилиндровых монстров – Caterpillar 797F, в недрах которого работает двигатель Cat C175-20 мощностью 4000 лошадиных силы. Вот так выглядят 106 литров рабочего объема. Есть и более сложные многоцилиндровые двигатели, но это, в основном, самодельные установки, созданные путем соединения нескольких 8- или 12-цилиндровых моторов.

Х-образный 32-цилиндровый двигатель

Если у моторов с W-образной схемой V-образные блоки сходятся под острым углом, то в Х-образных двигателях они располагаются под углом 180 градусов. Таким образом, образуются четыре ряда поршней и цилиндров, формирующих букву Х. Когда-то построить такой 32-цилиндровый мотор для Формулы 1 намеревалась Honda, но изменения в регламенте и разочаровывающие результаты стендовых испытаний вынудили японцев оставить смелый эксперимент. Зато увидеть (и услышать) Х-образный двигатель москвичи и гости столицы смогут уже совсем скоро на главной площади страны – ведь на ТГУП «Армата» как раз используется 12-цилиндровый мотор ЧТЗ А-85-3А с Х-образной схемой.


Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Подписаться

Виды ДВС

В нижнеклапанном двигателе (в США известном как L-head или Flathead) клапаны расположены в блоке, по бокам цилиндров в один ряд, тарелками вверх. Распредвал тоже находится в блоке под клапанами, на одном уровне с коленчатым валом. Такая конструкция наиболее простая в изготовлении и обслуживании; двигатель достаточно надёжный, работает тихо и имеет легко съёмную головку блока. В то же время нижнеклапанный мотор из-за длинных подходов для топливной смеси и сложной формы камеры сгорания является низкооборотным и не может иметь высокой степени сжатия (следовательно, бывает только бензиновым). Это существенно снижает его мощность и экономичность в сравнении с верхнеклапанными силовыми агрегатами. Нижнеклапанные ДВС устанавливались на большинство довоенных автомобилей (кроме спортивных), а в 50-е гг. полностью исчезли в связи с появлением топлива с высоким октановым числом.

Разновидностью нижнеклапанного типа ГРМ является схема T-head, когда впускные клапаны расположены с одной стороны блока цилиндров, а выпускные - с другой, при этом распределительных вала два. Также существовали двигатели со смешанным расположением клапанов (F-head), с верхними впускными, боковыми выпускными клапанами и одним распредвалом в блоке.

В верхнеклапанном двигателе типа OHV клапаны находятся в головке блока цилиндров, а распредвал - в самом блоке; привод клапанов осуществляется штангами-толкателями и коромыслами. Как правило, эта схема применяется только с двумя клапанами на цилиндр. В рядных двигателях распредвал установлен сбоку, в V-образных - в зазоре между блоками цилиндров. Преимущества такого ГРМ - в простоте конструкции, долговечности и компактных размерах, недостатки - в низких оборотах, крутящем моменте и мощности двигателя. Традиционно моторы OHV были распространены в США, где недостаток удельной мощности обычно компенсировался большим рабочим объёмом двигателя. В наше время механизм OHV уже практически не используется на легковых автомобилях. В двигателях типа OHC (Overhead Camshaft) клапаны и распределительный вал расположены в головке блока цилиндров. В качестве привода клапанов используются цилиндрические толкатели, рычаги (рокеры) или коромысла. Из-за удалённости распредвала от коленчатого вала его привод (ременной или цепной) имеет ограниченный ресурс. Схема SOHC предполагает один верхний распределительный вал, который управляет как впускными, так и выпускными клапанами. Применяется на моторах с двумя клапанами на цилиндр. Если двигатель имеет V-образную или оппозитную конфигурацию, он комплектуется двумя распредвалами (по одному на каждый блок). Разновидность верхнеклапанной системы OHC с двумя распределительными валами в головке блока цилиндров. Самая сложная и высокотехнологичная схема, обеспечивающая максимальную производительность. Существует несколько вариантов двигателей DOHC: с двумя клапанами на цилиндр, когда один распредвал действует на впускные клапаны, второй - на выпускные; или с тремя, четырьмя, пятью или шестью клапанами на цилиндр, когда каждый распредвал приводит в движение свой ряд клапанов. В V-образных и оппозитных двигателях система DOHC означает наличие четырёх распредвалов (по два на каждый блок), в W-образных - шести или восьми распредвалов. Сегодня большинство легковых автомобилей оснащаются двигателями DOHC с четырьмя клапанами на цилиндр.
