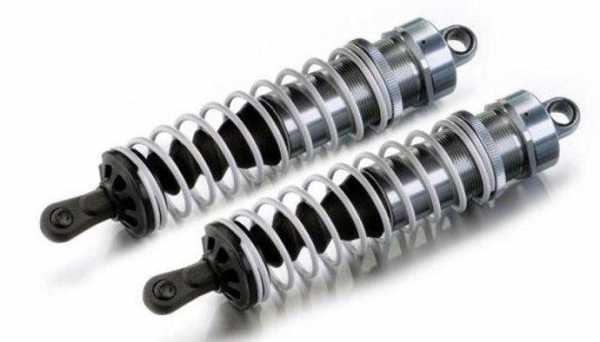

Амортизатор — это элемент подвески, предназначенный для полного или частичного гашения колебаний кузова и ударов от движения колёс по неровностям. Другими словами, при наезде на выбоину колесо сначала резко уходит вниз (при этом шток выходит из амортизатора), а затем так же резко возвращается в исходное положение. Здесь амортизатор и срабатывает, делая это возвращение более плавным.
Крепление переднего амортизатора

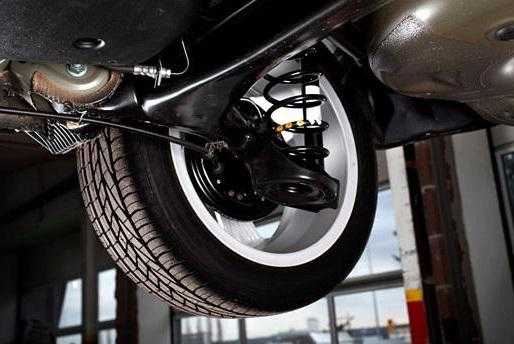

Амортизационные стойки находятся над каждым из четырёх колёс автомобиля. Нижней частью они крепятся к поворотному кулаку, а верхней — к кузову. Верхнее крепление можно увидеть, открыв крышку капота. По обеим сторонам подкапотного пространства находятся две большие выпуклости, именуемые «стаканами». В центре каждого есть металлические тарелочки с гайкой в центре. Место крепления опоры переднего амортизатора на фото, представленном ниже, можно подробно рассмотреть.

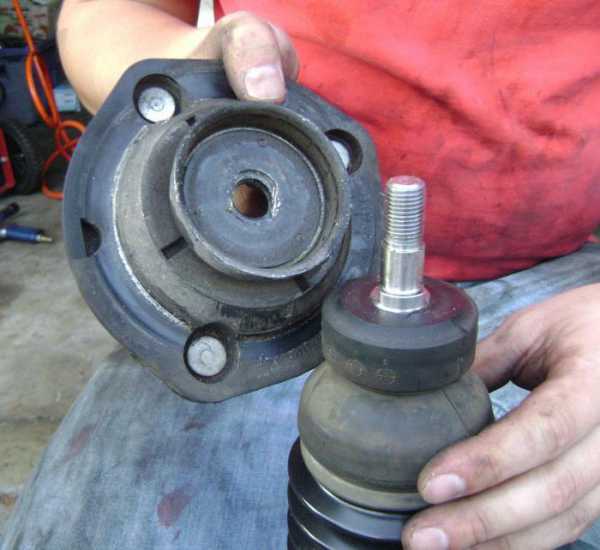

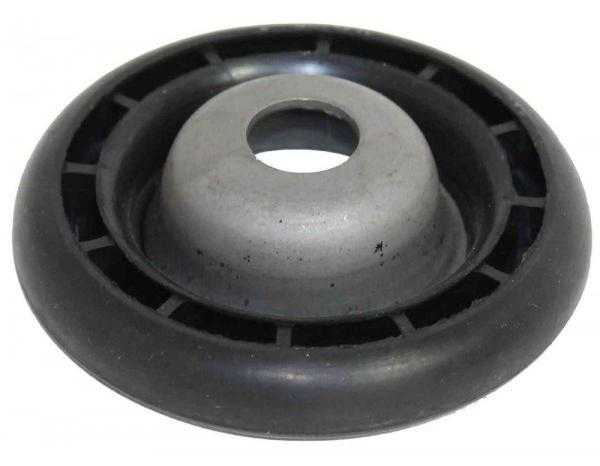

Главный элемент верхнего крепления — это резиновая прокладка. Она очень толстая и предназначена для гашения ударов. Пластмассовое кольцо (оно же — подшипник опоры переднего амортизатора) снижает трение при поворотах амортизационного штока.
Подробнее о подшипниках

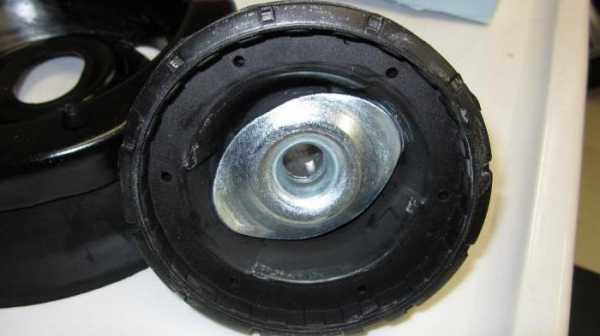

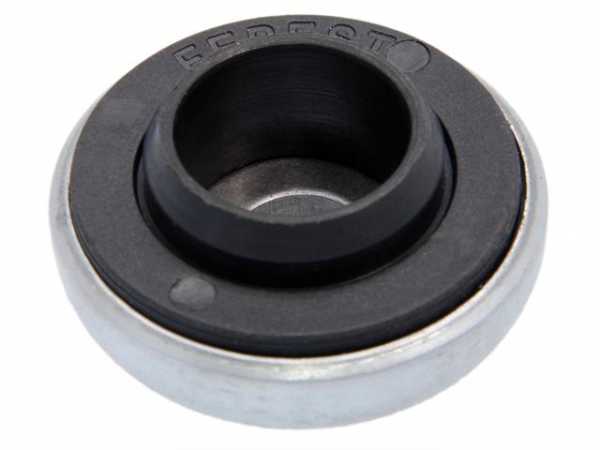

Подшипник верхней опоры переднего амортизатора является разновидностью подшипников качения. Его основное отличие в том, что его наружное кольцо значительно толще. Чтобы принимать нагрузки с разных направлений, в нём есть ролики цилиндрической формы, которые расположены перпендикулярно друг к другу, или шарики. Каждый отделён сепаратором.
Сепаратор — это отличительная деталь подшипников качения. Он представляет собой металлическое кольцо с дырками круглой формы. Благодаря ему увеличивается скорость вращения подшипника, поступает большее количество смазки к роликам. Функция сепаратора заключается лишь в удерживании тех самых роликов (или шариков), и больше никакую нагрузку он на себе не несёт.
В автомобилях применяют четыре вида подшипников: подшипник со встроенным кольцом, с отделяемым внутренним, с отделяемым внешним и подшипник опоры переднего амортизатора одиночно-разделённого типа.
Признаки неисправности опоры
Чем в более экстремальных условиях эксплуатируют авто (ралли по пересечённым местностям, перепады температуры, грязь), тем меньше срок службы опоры переднего амортизатора. Главным сигналом о его неисправности является характерный стук во время езды, особенно по неровностям.
Проверять целостность и исправность опоры следует каждые 20 000 км пробега. Максимальный срок её службы — не более 100 000 км.
Предотвратить поломку со всеми вытекающими последствиями обойдётся дешевле. Визуально можно оценить состояние прокладки. Она должна быть ровной и без трещин.
Если появился стук, сначала стоит проверить крепление амортизатора к опоре. Есть вероятность, что пока ремонтировать нечего. Но если крепление в порядке, то заняться ремонтом самостоятельно, либо отправиться на СТО просто необходимо.
Последствия запоздалого ремонта
Изношенная опора амортизатора приводит к уменьшению срока службы амортизаторов, пружин, соединительных и рулевых тяг. Нарушается работа системы ABS, сбивается угол развал-схождения и, как следствие, появляется биение рулевого колеса и неравномерный износ протектора шин.
Стоит отметить, что замена опоры передних амортизаторов должна производиться парно. Этого мнения придерживаются на подавляющем числе СТО. Если пришло время менять правую опору, то и левую тоже, даже если она ещё и пригодна к эксплуатации. В противном случае может появиться крен кузова при поворотах, машину начнёт вести в сторону.
В случае замены амортизаторов также рекомендуют заменить и опоры.

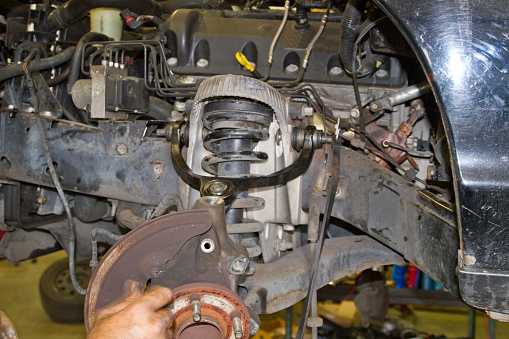

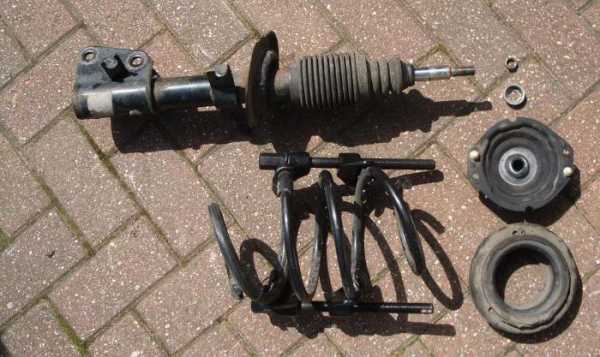

Как заменить опоры самостоятельно
Для демонтажа и установки опоры не требуется яма или эстакада. Все работы можно произвести с помощью домкрата и напарника. Последовательность их описана ниже:

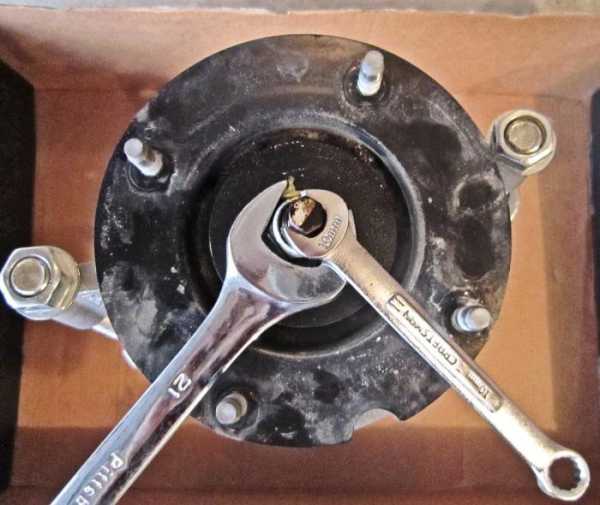

- Откручиваем верхний шток с помощью двух ключей.
- Поддомкрачиваем авто. Нижняя часть опоры выводится из чаши, затем снимается.
- После снятия посадочное место опоры хорошенько очищаем от грязи и коррозии, обрабатываем преобразователем ржавчины и подкрашиваем.
- Собираем стойку и устанавливаем на место.
- Крепим стойку на нижнем рычаге.
- Поднимаем кузов на домкрате так, чтобы колесо осталось на земле.
- Устанавливаем опору.
- Помощник медленно опускает домкрат.
- Постепенно выравниваем положение штока в опоре.
- После установки штока закручиваем гайки опоры, учитывая значение момента затяжки, указанного в инструкции (используем динамометрический ключ).
- Завершением ремонта служит пробная поездка по пустой дороге (не стоит выезжать на городские улицы, пока нет уверенности в исправности рулевого управления).
Если сама опора не имеет нареканий, но подшипник отработал своё, можно заняться исключительно его заменой. Для этого проводим демонтаж стойки и опоры. Извлекаем подшипник. Явные признаки для замены:
- неравномерный износ шариков;
- задиры на обойме;
- разрушенные сальники.
Сам подшипник легко разбирается на составляющие, но менять его нужно целиком. Эта запчасть стоит недорого, а ответственность на ней слишком большая, чтобы ремонтировать её кустарно.
Продление срока службы опор и амортизаторов
Главный враг опоры переднего амортизатора — это ямы и ухабы. Объехать каждую не представляется возможным, а вот снизить скорость и плавно преодолеть её вполне по силам. Опора, как и амортизатор, боится резких движений и ударов. Чем сильнее отдача от «прыжка» колеса из ямы, тем сильнее реакция штока и опоры.
Очистка и мойка подкапотного пространства от опавшей листвы и грязи не даст засориться водоотводам, тем самым убережёт опоры от загрязнения снаружи, а стаканы — от дополнительного источника коррозии.
Периодическая промывка амортизаторов, особенно зимой, от налипшего снега вперемешку с солью и реагентами, также способствует сохранению металлических и резиновых элементов от преждевременного разрушения.
Как выбрать новую запчасть
В автомагазинах имеется огромный выбор запчастей от производителей практически со всего мира разного качества и с различными ценами. Автоконцерны рекомендуют приобретать запчасти либо собственного производства, либо тех фирм, которые устанавливают сами.
Деталь должна продаваться в индивидуальной упаковке, на которой обязательно отмечены производитель, номер по каталогу, заводской номер и знак соответствия. Эта информация дублируется и на самой запчасти.
www.syl.ru
Опора амортизатора: описание,признаки,износа,замена,фото,видео,виды. | НЕМЕЦКИЕ АВТОМАШИНЫ
Амортизатор — это элемент подвески, предназначенный для полного или частичного гашения колебаний кузова и ударов от движения колёс по неровностям. Другими словами, при наезде на выбоину колесо сначала резко уходит вниз (при этом шток выходит из амортизатора), а затем так же резко возвращается в исходное положение. Здесь амортизатор и срабатывает, делая это возвращение более плавным.
Признаки износа опоры стойки амортизатора
Главный признак износа опоры амортизатора – это глухой удар об кузов автомобиля в момент наезда на дорожную неровность. Чтобы визуально убедиться в её неисправности, откройте капот и взгляните на амортизатор. Если резинка опоры имеет повреждения или просто находится не на своем месте, то опору придется заменить.
Если вовремя этого не сделать, то вслед за опорой может выйти из строя и сам амортизатор. Поэтому не откладывайте её замену на долгое время, чтобы не допустить поломку кузова автомобиля.
Помните, что одновременно с заменой амортизаторов необходимо менять и опоры. Обычно за замену амортизаторов вместе с опорами вы отдадите почти столько же, сколько и за отдельную замену опоры.
Какие инструменты необходимы, чтобы заменить
- Накидной ключ с изогнутой рукоятью.
- Специальная головка для разборки стоек.
- Длинная головка (свечная).
- Специальный ключ для штока.
- Обычный комплект — трещотка с набором головок, под размеры крепежа.
- Динамометрический ключ.

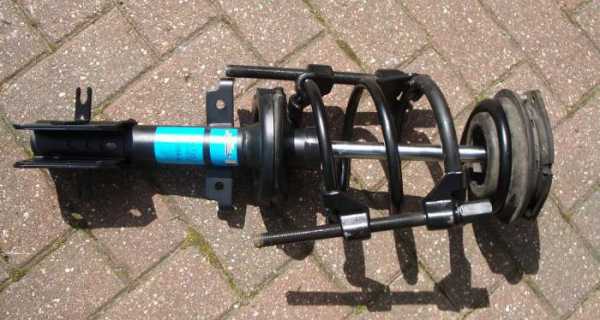

- Стяжка для пружин стойки.
Тонкости процесса замены опоры амортизатора
Опора амортизатора в замене не требует стяжки. Инструментальная база и приспособления прежние (штатные, согласно размеру гаек и болтов). Опора амортизатора в замене предусматривает следующие манипуляции:
- отвинчивание крепления опоры;
- поднятие средства передвижения до тех пор, пока амортизационный шток не выйдет из опоры;
- допускается утопление штока руками и выдавливание старой амортизационной опоры;
- очищение посадочного места опоры от загрязнений;
- утопление амортизационного штока и подвод новой опоры;
- крепление опоры без ввода штока в опору;
- постановка автомобиля на место подразумевает параллельное наблюдение за правильным внедрением амортизационного штока к его месту в опоре;
- после успешной установки штока, гайки закручиваются и затягиваются, а домкрат опускается.
ВИДЫ ОПОРНЫХ ПОДШИПНИКОВ
Существует несколько наиболее популярных видов подшипников, используемых в современных автомобилях. К ним относятся:
- подшипник со встроенным кольцом. Такое устройство опорного подшипника передней стойки считается наиболее удобным в установке. Встроенное кольцо может быть внешним или внутренним. Главная особенность данного вида подшипников – наличие специальных отверстий для монтажа. Для его установки не требуется применение прижимных фланцев. Подшипник обеспечивает вращение деталей при помощи как внутреннего, так внешнего кольца;
- с внешним отделяемым кольцом. Внутреннее кольцо обеспечивает соединение с корпусом автомобиля;
- с отделяемым внутренним кольцом;
- одиночно разделенный. Этот вид подшипников практически не отличается от всех остальных, но его особенность состоит в том, что сделан из более прочных материалов.
Продление срока службы опор и амортизаторов
Главный враг опоры переднего амортизатора — это ямы и ухабы. Объехать каждую не представляется возможным, а вот снизить скорость и плавно преодолеть её вполне по силам. Опора, как и амортизатор, боится резких движений и ударов. Чем сильнее отдача от «прыжка» колеса из ямы, тем сильнее реакция штока и опоры.
Очистка и мойка подкапотного пространства от опавшей листвы и грязи не даст засориться водоотводам, тем самым убережёт опоры от загрязнения снаружи, а стаканы — от дополнительного источника коррозии. Периодическая промывка амортизаторов, особенно зимой, от налипшего снега вперемешку с солью и реагентами, также способствует сохранению металлических и резиновых элементов от преждевременного разрушения.
Как выбрать новую запчасть
В автомагазинах имеется огромный выбор запчастей от производителей практически со всего мира разного качества и с различными ценами. Автоконцерны рекомендуют приобретать запчасти либо собственного производства, либо тех фирм, которые устанавливают сами. Деталь должна продаваться в индивидуальной упаковке, на которой обязательно отмечены производитель, номер по каталогу, заводской номер и знак соответствия. Эта информация дублируется и на самой запчасти.
Как проводится реставрация подшипника: реконструкция подушки на видео
В данном случае мы видим исправную резиновую подушку, которая просто изменила размер в процессе эксплуатации. Усадку можно скомпенсировать, установив прокладку, изготовленную на станке.
100% работоспособность опоре вернуть не удастся, но пробег в несколько тысяч километров вы себе обеспечите, причём без видимых проблем в комфорте и безопасности.
Несмотря на то что опора стойки амортизатора является ответственным узлом, восстановить её работоспособность можно без обращения в сервис. В зависимости от тяжести повреждения вы выбираете между установкой нового узла, заменой изношенных компонентов или ремонтом. Решение зависит от вашей квалификации и стоимости комплектующих.
seite1.ru
Опора переднего амортизатора: описание, неисправности
У начинающих автолюбителей часто возникает вопрос о строении подвески автомобиля. Учитывая качество отечественных дорог, эта часть механизма машины страдает в первую очередь. Функции самой подвески известны практически всем. А вот устройство отдельных элементов следует рассмотреть подробнее. Например, принцип работы опоры переднего амортизатора. Ниже рассмотрим функции и то, как она влияет на подвеску автомобиля.
Опора переднего амортизатора
Функция этой детали заключается в сглаживании ударов при наезде на ямы и прочие неровности, устранении вибраций и обеспечении плавности хода автомобиля.

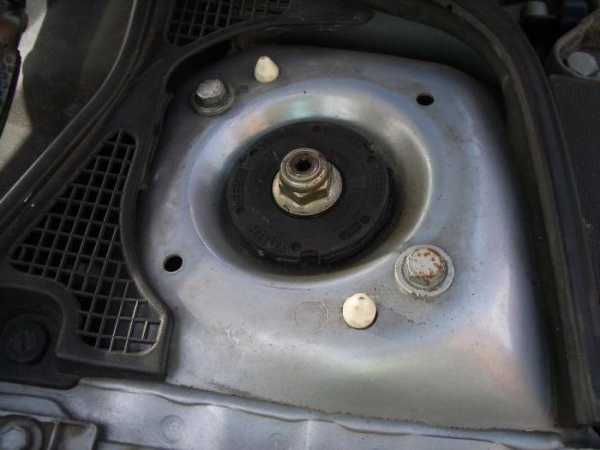

Верхняя опора переднего амортизатора имеет не жесткое крепление. Ее удерживает на месте и делает подвижной подшипник. Это значит, что хромированный вал амортизатора соединяется с подшипником опоры, а на конце вала имеется часть с резьбой. На нее накручивается стопорная гайка, что необходимо для избежания выскакивания вала из подшипника опоры переднего амортизатора.
Устройство
Опора переднего амортизатора состоит из нескольких частей:
- верхняя пластина, которая имеет элементы крепления;
- подшипник, который сглаживает биения вала, принимая на себя нагрузку во время движения;
- основание чаши, которое часто делается впрессованным в верхнюю пластину.
Разновидности исполнения разнообразны. Это зависит от модели и завода-изготовителя. Существуют автомобили, не имеющие стопорных гаек. Такое крепление упирается через резиновую прокладку в саму чашу, на которой сверху устанавливается пластина. В нее, в свою очередь, упирается вал амортизатора.
Некоторые модели опоры амортизатора переднего изготавливаются с приваренными, либо впрессованными стопорными гайками. Благодаря применению специальных подшипников, данная конструкция позволяет выдерживать большие нагрузки.
Разновидности

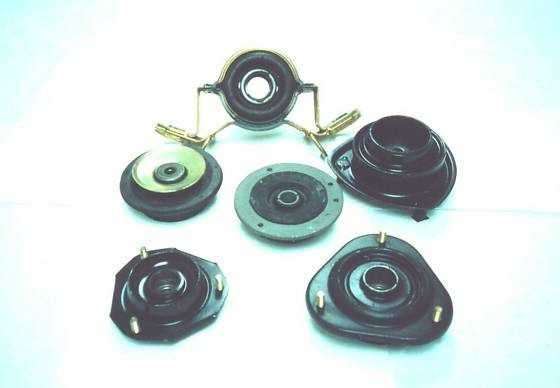

Существует несколько видов опор амортизатора переднего:
- К первому типу относят конфигурации, имеющие встроенное внутреннее и внешнее кольцо. Такой вид не подразумевает применение дополнительного крепления. Отверстия для крепления изготавливаются дополнительно.
- Второй тип имеет только внешнее кольцо. Такой вид автомобилисты считают наиболее надежным, так как получается достичь наибольшей прочности крепления.
- Третий тип имеет определяемое внутреннее кольцо, которое позволяет вращаться внешнему. При таком исполнении внутренние стопора отделяемые, а внешние встраиваются в тело корпуса.
- Четвертый тип, напротив, позволяет внутреннему кольцу вращаться во внешнем.
Причины и диагностика неисправностей
Как и любой другой механизм, опора переднего амортизатора также имеет свой рабочий ресурс. Он зависит как от манеры вождения автомобиля, так и от качества дорог, по которым ездит автомобиль. В среднем этот показатель равняется 70 000 км. Причем этот километраж может варьироваться. Рассмотрим несколько причин выхода из строя данного механизма:
- плохое качество дорожного покрытия;
- попадание влаги, песка и грязи;
- наезд на большую яму;
- плохо вкрученная стопорная гайка;
- заводской брак механизма.
Признаками неисправностей опоры переднего амортизатора могут быть появление стука в передней части автомобиля и хруст при движении по ровной дороге. Трудность при вращении руля также может служить показателем неисправности опоры.
Диагностировать поломку возможно двумя способами. Первый из них подразумевает раскачивание автомобиля одним человеком, в то время как другой осматривает подшипник на наличие люфта. При втором способе, если люфт имеется в чашке, производится покачивание в разные стороны. При этом не обязательно поднимать автомобиль на домкрате.
fb.ru
износ, ремонт, замена :: SYL.ru
Подвеску современных автомобилей сложно представить без амортизаторов – специализированных демпфирующих элементов. Они могут быть комбинированными, газовыми или гидравлическими. Для обеспечения правильного функционирования большинства узлов требуется две опоры – в верхней (кузовная часть или рама) и нижней точке (балки моста, поворотный кулак). Некоторые амортизаторы оснащаются только верхними опорами.
Разновидности
Детали, монтаж которых производится специальными проушинами, дополняются сайлентблоками или втулками из резины, необходимыми для соединения с кузовом и подвеской машины. Стоит отметить, что верхняя опора стойки амортизатора приобрела наибольшее распространение в легковом транспорте.
По типу конструкции опоры классифицируются на две разновидности:
- составные;
- неразборные.
Последние изготавливаются в виде цельного элемента из металла и резины и применяются чаще всего в передней подвеске. Главная часть конструкции представляет собой соединение резиновой подушки с внутренней и внешней стальной чашей. К кузову фиксация производится внешним корпусом, который имеет несколько отверстий для крепежей. Шток устанавливается в центральной части, а в верхней — устройство для ограничения обратного хода, которое имеет сходство со стальной чашей.
Варианты установки
Существует два основных типа монтажа штока: через подшипник и при помощи втулки. Втулки в бюджетных вариантах изготавливаются из алюминия и выступают в качестве подшипника скольжения. На дорогих опорах используются более сложные подшипники, имеющие радиально-упорную конструкцию. Основным предназначением подшипника является обеспечение легкого прокручивания штора амортизатора. Стоит также отметить существование деталей с принудительным прокручиванием штока.
Опора стоек амортизатора неразборного типа может оснащаться чащей для удержания пружины либо иметь упрощенную конструкцию. В последнем варианте опорная чаша фиксируется на опоре или же монтируется на штоке. В другом варианте она дополняется подушкой из резины с выемкой для витков пружины. Доступ к установленной опоре подобного типа возможен лишь со стороны арки колес. Это вызвано тем, что на деталь чаще всего приходятся нагрузки, идущие снизу, и для обеспечения большей надежности необходим упор в кузовную часть. В этом случае болты не проворачиваются, так как они имеют плотное соединение с внешним корпусом. В багажнике или под капотом находятся фиксирующие гайки.
Из чего состоит опора стойки амортизатора
Передняя или задняя опора, в зависимости от марки автомобиля, оснащается пластмассовым колпачком, предназначенным для предотвращения повреждения гайки штока. Он фиксируется при помощи защелок или силы трения, располагаясь в отверстии ограничителя отбоя. Конструктивное исполнение составных изделий менее сложное, и чаще всего их можно встретить в задней подвеске. Они имеют три основные части: распорную стальную втулку, нижнюю и верхнюю резиновые втулки. Также опора стойки заднего амортизатора имеет дополнительный элемент в виде резинового буфера сжатия, используемого для упора в нижнюю втулку.

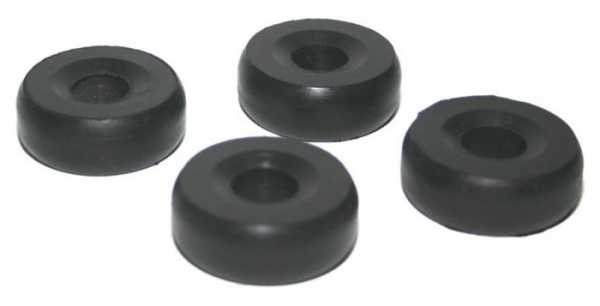

Распорная резиновая втулка входит в конструкцию сайлентблока, устанавливаемого в отверстии кузовной части. В опору монтируется шток, при помощи шайбы в нижней втулке крепится буфер сжатия, и все изделие устанавливается на штоке.
Опора стоек амортизатора: возможные поломки
Многие автовладельцы не догадываются о существовании детали до того времени, как она не придет в негодность. Несмотря на это, от нее напрямую зависит качество рулевого управления и свойства подвески. За счет надежности детали увеличивается комфортность управления автомобилем, обеспечивается правильное функционирование подвески и снижается возникающий шум – все это возможно только при отсутствии биения, колебаний и люфтов, которые и предотвращает опора стоек амортизатора.
Из-за постоянных нагрузок деталь постепенно приходит в негодность, ухудшается прилегание металлического корпуса к резиновой подушке, вследствие чего снижается качество работы подвески и возникает глухой стук. Амортизатор ВАЗ теряет прежний функционал и способствует износу других деталей. Неменьший урон приносит повреждение стальных втулок и подшипников.
Замена опор
Алгоритм демонтажа опор примерно одинаков для всех автомобилей. Для начала нужно открутить нижнюю точку крепления и удалить гайки, фиксирующие деталь на кузове. Витки пружины сжимаются специальной стяжкой, которая позволяет освободить опору. Остается только снять гайку штока. Новая верхняя опора стойки амортизатора устанавливается путем проведения всех действий в обратном порядке.
Детали не требуют особого обслуживания и работают в течение длительного времени. Несмотря на это, необходимо периодически проверять их состояние для обеспечения безопасности управления и увеличения срока службы ходовой части автомобиля.
Признаки неисправности
Шум, доносящийся из-под багажника или капота, является главным признаком поломки. Чаще всего он появляется при езде по грунтовой дороге или некачественному асфальту. Подлежат замене не только разрушенные детали, но и имеющие деформации или достаточную степень износа. Оптимальным вариантом станет замена до возникновения характерного шума, к примеру, когда устанавливается сам амортизатор ВАЗ.
Удостовериться в необходимости замены амортизаторов можно, сильно нажав на все углы автомобиля. Машина не должна подпрыгивать после нажатия, в обратном случае рекомендуется сразу заняться опорами. Но такой способ подходит не для всех автомобилей, к примеру, для внедорожников усилия рук будет недостаточно. Выходом из ситуации станет обращение в автосервис. Профессионалы смогут определить степень износа, выявить наличие механических повреждений и протечек.
Регулярность замены зависит не только от пробега, но и от загруженности машины, качества дорог и марки самого автомобиля. Опора стоек амортизатора изнашивается быстрее при частой перевозке тяжелых грузов и неаккуратной езде.
www.syl.ru
Опора переднего амортизатора: описание, неисправности — RUUD
Содержание статьи:У начинающих автолюбителей часто возникает вопрос о строении подвески автомобиля. Учитывая качество отечественных дорог, эта часть механизма машины страдает в первую очередь. Функции самой подвески известны практически всем. А вот устройство отдельных элементов следует рассмотреть подробнее. Например, принцип работы опоры переднего амортизатора. Ниже рассмотрим функции и то, как она влияет на подвеску автомобиля.
Опора переднего амортизатора
Вам будет интересно:Карбюратор К-133: технические характеристики, устройство и регулировка
Функция этой детали заключается в сглаживании ударов при наезде на ямы и прочие неровности, устранении вибраций и обеспечении плавности хода автомобиля.
Верхняя опора переднего амортизатора имеет не жесткое крепление. Ее удерживает на месте и делает подвижной подшипник. Это значит, что хромированный вал амортизатора соединяется с подшипником опоры, а на конце вала имеется часть с резьбой. На нее накручивается стопорная гайка, что необходимо для избежания выскакивания вала из подшипника опоры переднего амортизатора.
Устройство
Опора переднего амортизатора состоит из нескольких частей:
- верхняя пластина, которая имеет элементы крепления;
- подшипник, который сглаживает биения вала, принимая на себя нагрузку во время движения;
- основание чаши, которое часто делается впрессованным в верхнюю пластину.
Разновидности исполнения разнообразны. Это зависит от модели и завода-изготовителя. Существуют автомобили, не имеющие стопорных гаек. Такое крепление упирается через резиновую прокладку в саму чашу, на которой сверху устанавливается пластина. В нее, в свою очередь, упирается вал амортизатора.
Некоторые модели опоры амортизатора переднего изготавливаются с приваренными, либо впрессованными стопорными гайками. Благодаря применению специальных подшипников, данная конструкция позволяет выдерживать большие нагрузки.
Разновидности
Существует несколько видов опор амортизатора переднего:
Причины и диагностика неисправностей
Как и любой другой механизм, опора переднего амортизатора также имеет свой рабочий ресурс. Он зависит как от манеры вождения автомобиля, так и от качества дорог, по которым ездит автомобиль. В среднем этот показатель равняется 70 000 км. Причем этот километраж может варьироваться. Рассмотрим несколько причин выхода из строя данного механизма:
- плохое качество дорожного покрытия;
- попадание влаги, песка и грязи;
- наезд на большую яму;
- плохо вкрученная стопорная гайка;
- заводской брак механизма.
Признаками неисправностей опоры переднего амортизатора могут быть появление стука в передней части автомобиля и хруст при движении по ровной дороге. Трудность при вращении руля также может служить показателем неисправности опоры.
Диагностировать поломку возможно двумя способами. Первый из них подразумевает раскачивание автомобиля одним человеком, в то время как другой осматривает подшипник на наличие люфта. При втором способе, если люфт имеется в чашке, производится покачивание в разные стороны. При этом не обязательно поднимать автомобиль на домкрате.
