верхние опоры передних амортизаторов, Passat B3 / Golf II / Golf III( до 1994 года)

Визуальная диагностика:

Между кузовом и верхней чашкой может быть зазор, но не такой большой, что бы пролезали пальцы руки.

Немного о конструкции верхних опор: старая (с 1984 по 1993 года)  представляет из себя две железные втулки, сваренные между собой резиной. Во внутреннюю впрессовывается поворотный  подшипник,

к которому спецгайкой прикручивается шток амортизатора. При поворотах руля меняется угол наклона стойки (относительно кузова).

Верхняя опора-это верхняя точка крепления стойки (амортизатор + пружина) к кузову. И подвижность этой точки достигается за счёт резиновой массы. Со временем под тяжестью кузова опора «проседает»,внутренняя втулка поднимается вверх.

При этом машина проседает. Но самое главное-опора перестаёт был эластичной и подвижной, и при поворотах руля шток амортизатора начинает выламывать подшипник из посадочного гнезда.

    К сожалению, в данный момент ни один производитель не делает верхних опор старого образца в приличном качестве, что бы хватило на пару лет. Даже BOGE и Лемфёрдер. Месяца через три можно наблюдать такой же большой зазор, что и был.

А то ещё и резина просто разрывается и торчит кусками.

Как альтернативу (если нет желания или необходимости менять пружины) я  предлагаю замену опоры, на которые VAG перешел в 1994 году(хотя на версии с моторами VR6 они ставились и раньше), от G3 и В4, отличающиеся конструктивно. И сами резинки ставлю от Шарана, внешне и конструктивно точно такие же, но почему то стоят дешевле, чем пассатовские.

Для описываемого ап-грейта требуется следующий набор (всех наименований по 2 шт):

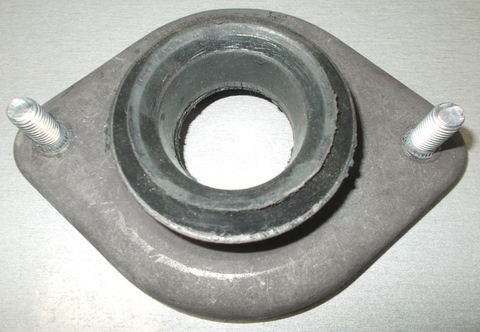

—7M0 412 331 –—ВЕРХНЯЯ ОПОРА ( от Шарана, только оригинал )

—1J0 412 249 ——ПОВОРОТНЫЙ ПОДШИПНИК ( или заменители оригинала)

—1H0 412 341 –—ЧАШКА ПОД ПРУЖИНУ В3 И ПОД ОПОРУ В4 (единственный заменитель 9522433  Klokkerholm (Дания), по тактильным ощущениям весьма низкого качества, НЕ рекомендую)

—1H0 412 365A—СПЕЦИАЛЬНАЯ ГАЙКА (так же можно любого производителя)

Выглядит этот набор так:

Обращаю внимание, что чашка вовсе не от В4. Там верхний виток пружины существенно меньше диаметром. А эта чашка, судя по ETKA, используемая в подвесках HD, и на Пассатах с мотором VR6, получается нужным нам переходником между пружиной старого образца и опорой нового.

Для сравнения: простая чашка и чашка HD:

обратите внимание, изменилась не только форма чашки и рабочая поверхность, упор для подшипника, но и диаметр отверстия. Теперь чашка не притягивается к штоку, а шток проходит сквозь неё. Учтите это при сборке

Что нам даёт подобный ап-грейт? В новой конструкции опора и подшипник друг от друга уже не столь зависят, и даже естественное проседание резины не служит поводом для быстрого выхода из строя подшипника. Сам подшипник имеет бОльшие размеры, что так же увеличивает его ресурс.

Конечно, есть более дешевые колхозные методы, например, рассверлить отверстие в старой чашке, и просто сверху положить подшипник.

Такое решение даже будет какое-то время ездить. Но в абсолютных величинах — значительно меньше, чем в оригинальном решение, когда подшипник лежит полностью на чашке

Подготовка к замене:

-если у вас нет  пневмоинструмента, рекомендую подъехать к любому шиномонтажу и их гайковёртом стронуть верхнюю гайку. Оригинальная гайка на 21, используйте головку для  свечного ключа, лучше иметь с собой. Наживить затем её можно «от руки», на безопасность во время доезда к месту ремонта это никак не скажется.

Процедура замены:

-снимаете колесо

-очищаете болты крепления стойки к поворотному кулаку, желательно полить «жидким ключём»

-гайки затянуты большим усилием, так что стронуть их можно только большим воротком

-откручиваете гайки, вынимаете болты.

-при наличии системы ABS, отсоединяете от корпуса стойки провода к датчику

-потянув на себя поворотный кулак отсоединяете его от стойки

-откручиваете верхнюю гайку, при отсутствии гайковёрта – накидным ключом, удерживая штоке шестигранником

-вынимаете выпавшую стойку

-зажимаете в тиски, надеваете стяжки пружин, сжимаете до тех пор,пока чашка не начинает свободно двигаться.

-верхняя обойма притянута специальной гайкой. Добраться до неё легче, предварительно сбив саму опору с подшипника

-специальный ключом откручиваете гайку,

удерживая шток от вращения шестигранником

-снимаете гайку, подшипник, чашку под пружину, и обязательно -шайбу, которая под ней (обратно не ставится! )

-если у вас масляный амортизатор, шток амортизатора будет норовить уползти вниз. Что бы этого не произошло, удерживая шток в верхнем положении, проденьте отбойник до конца вниз. Если он ещё в хорошем состоянии, то будет удерживать шток.

-собираем в обратной последовательности:

-чашка (следим, что бы выступающий носик прижимался к концу витка пружины)

-так же обращаем внимание на то, что бы чашка села на сам шток

то есть без пружины это должно выглядеть так:

-поворотный подшипник кладём«ребрами» вниз

-верхнюю опору

-наживляем гайку

Кстати, гайка специальная, с буртиками, которая облегчает монтаж конструкции.

Но можно подобрать и простую гайку с соответствующей резьбой

-Затягивая гайку, контролируйте, что бы подшипник не уползал с рабочей поверхности на чашке.

-вставляете стойку в кузов, надеваете страхующую чашку и наживляете гайку. Затягивать сразу её не надо

-соединяете стойку и поворотный кулак, вставляете болты

-перед тем, как делать затяжку, пошевелите стойку относительно поворотного кулака, от и на себя, найдите среднее положение, в нём и затягивайте.

-и только поставив машину на колёса, затягивайте верхнюю гайку.

-получаем результат

-перед тем, как ехать на регулировку развал/схождения, рекомендую проехать километров 50.

У этой конструкции есть ещё один плюс: если вас не устраивает высота кузова, можно его слегка приподнять безо всякого колхоза, используя заводские проставки

они бывают двух размеров: 10 и 20 мм. Первые устанавливались в Golf IV, официально продаваемых в России, вторые в Шкодах.

Ставятся они между поворотным подшипником и верхней чашкой пружины.

Но не используйте их без реальной необходимости, так как при этом меняется и рабочий ход штока амортизатора, что несколько снижает его ресурс

Яков Финогенов

2002 г.

***********************************************************************************************

к 2015 году цена переходной чашки так подросла, что стоимость процедуры, описанной в статье, стала очень высокой для машин 90-хгодов:-( Поэтому вполне возможно, что дешевле будет купить новую пружину с узким витком, к ней чашку 1J0 412 341, или дешевый аналог

Запись опубликована в рубрике инструкции по ремонту с метками 1H0 412 341, 1J0 412 249, 7M0 412 331, верхние опоры, верхние опоры амортизаторов, опоры амортизаторов, подушки амортизаторов, упорные подшипники. Добавьте в закладки постоянную ссылку.
