Содержание

что означает и как ее исправить?

ВАЗ-2114 основан на механике, поэтому для многих водителей становится настоящим удивлением наличие в автомобиле самодиагностики. Это позволяет избежать проверки работы машины на СТО на дорогостоящем оборудовании, неисправность можно определить своими руками в любое удобное время, а затем быстро устранить ее.

Диагностика ВАЗ-2114 подразумевает отображение на бортовом экране кода ошибки, который обозначает определенную поломку. Ошибка 8, отображаемая на панели, расшифровывается как недостаточное напряжение в сети машины. Мы расскажем, как устранить неисправность, но прежде научим включать самодиагностику ВАЗ-2114.

Инструкция по проведению самодиагностики ВАЗ-2114

Чтобы включить самодиагностику в отечественном автомобиле, займите водительское место и последовательно произведите такие манипуляции:

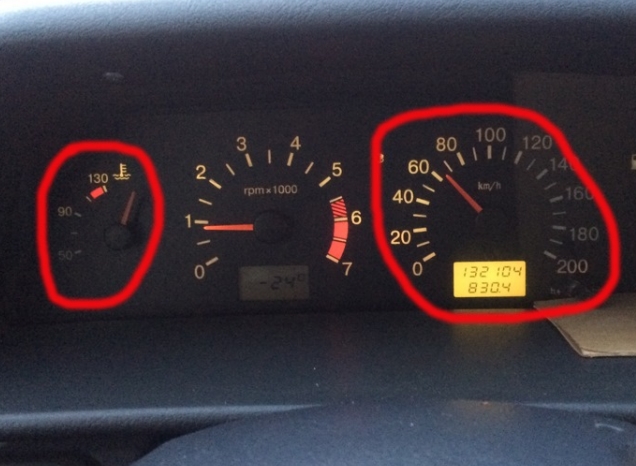

  1. Найдите на панели приборов клавишу одометра, нажмите и не отпускайте.
  2. В это время проверните ключ в зажигании, установив формат 1.
  3. Теперь клавишу одометра можно отпустить.
  4. Наблюдайте, какие изменения происходят на панели приборов, а именно должны прыгать стрелки.
  5. Снова нажмите клавишу одометра и еще раз отпустите, после этого на спидометре видны цифры с обозначением прошивки бортового компьютера транспортного средства.
  6. Осталось нажать клавишу одометра третий раз, а затем убрать руку, как отображение комбинации неисправностей на экране не заставит себя долго ждать. Заметьте, что на СТО ошибка состоит из 4 цифр, при самостоятельной диагностике она предполагает 2 цифры.

Что означает ошибка 8 и как ее исправить

Ошибка 8, отразившаяся на бортовом компьютере ВАЗ-2114, означает низкое напряжение бортовой сети. Причины, которые могут вызвать понижение напряжения в ВАЗ-2114:

  • практически полная разрядка батареи;
  • стирание или «зависание», отсутствие адекватной работы щеток на генераторе.

То есть убрать ошибку 8 и исправить неполадки в работе ВАЗ-2114 можно, зарядив аккумулятор машины или заменив щетки на генераторе, причем все это можно сделать, не обращаясь к специалистам, в собственном гараже своими руками.

Как зарядить аккумулятор ВАЗ-2114 самостоятельно

Уметь заряжать аккумулятор ВАЗ-2114 нужно не только если самодиагностика показала ошибку 8. Правильная и своевременно проведенная зарядка АКБ позволит продлить ее долговечность. Для этого следуйте рекомендациям специалистов:

  1. Извлеките батарею и бережно пройдитесь по ней тряпочкой, ваша задача – хорошо очистить ее от загрязнений. Акцентируйте внимание на верхней части детали.
  2. Теперь проверьте показатели загруженности электролита. По мнению работников СТО, уровень электролита должен находиться между значками минимум и максимум, расположенными на корпусе батареи. Если электролита недостаточно, его нужно добавить до нормы.
  3. Заряжают АКБ, когда пробки вывернуты током в значении 5,5 А. Следите также за плотностью электролита.
  4. Заряжаясь, батарея может достигать температуры 40 градусов, это максимально допустимый показатель. Однако специалисты считают, что даже эта цифра слишком завышена – требуется понизить ее до 27 градусов, прервав зарядку АКБ.
  5. Когда нужно полностью завершить зарядку? Если из АКБ исходит большой объем газа, в постоянной величине удерживаются напряжение электролита и его плотность. За основу берутся сразу 3 замера.
  6. Если плотность разная, тогда требуется ее отрегулировать. Повышенную плотность удается понизить путем добавления в часть материала дистиллированной жидкости. При пониженной используйте методику добавления электролита с повышенными показателями плотности.
  7. Когда корректировка осуществлена, не снимайте АКБ с зарядки до получаса, затем отключите и через полчаса проверьте показатели электролита. Если уровень материала слишком высокий, избавьтесь от излишнего состава при помощи резиновой груши.

Читайте также: Признаки неисправности модуля зажигания ВАЗ-2114

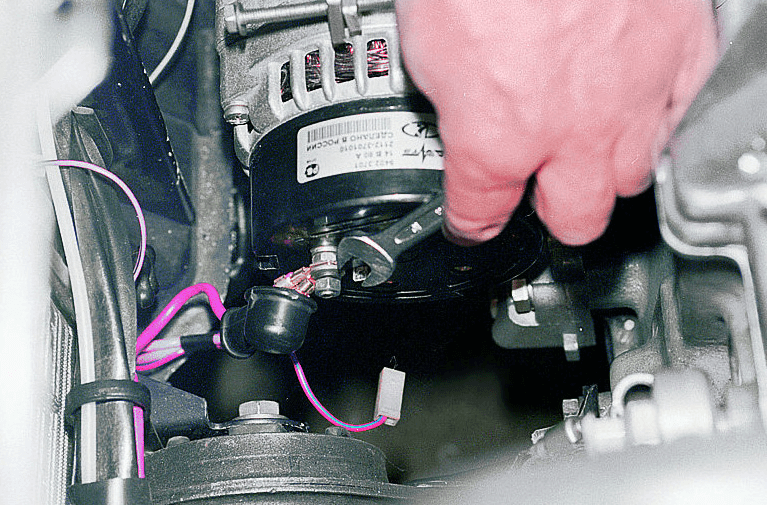

Как заменить щетки генератора

Чтобы избавиться от ошибки 8, возникшей в ВАЗ-2114 по причине изношенных щеток генератора, следуйте такой инструкции:

  1. Извлеките колодку проводов.
  2. Отсоедините от наконечников проводов на плюс резиновый колпачок, предназначенный для защиты детали. Для этого вывинтите гайку фиксации проводов, а провода снимите с корпуса генератора.
  3. Извлеките черный кожух, сделанный из пластика, отсоединив 3 крепежа на пружинных механизмах, находящиеся согласно периметру блока.
  4. Найдите регулятор, отвечающий за корректировку напряжения, и воспользовавшись отверткой с крестовым наконечником, открутите его.
  5. Осталось вытащить регулятор вместе с зафиксированными к нему щетками, а затем отключить колодку проводов.
  6. Теперь заменить щетки не составит никакой сложности.
  7. Установка обновленного генератора напряжения ВАЗ-2114 производится согласно этой же инструкции, но в обратном порядке.

Ваз 2114 ошибка 8 — Блог любителя автомобилей

Расшифровка кодов ошибок ВАЗ 2110 и меры для их устранения

Многие автовладельцы ВАЗ 2110, особенно те, кто еще без наработанного опыта вождения и ремонта «десятки» впадают в легкую панику, если на, казалось бы, исправной машине вдруг загорается «CHECK», бортовой компьютер начинает выдавать ошибку.

Обычно они выражаются с помощью буквы Р и цифрового четырехзначного кода. Естественно, коды ошибок для ВАЗ 2110 не трудно найти в специальных таблицах, чтобы понять, в какой из систем следует искать причину. Однако часто расшифровка весьма туманна, непонятно, что же делать дальше?

Коды ошибок OBD 2

Коды ошибок ВАЗ

Коды ошибок для контролеров Микас 10.3/11

Электроника

Рассмотрим некоторые, особенно раздражающие коды ошибок, которые, как бы на скорость не влияют, но постоянно напоминают о том, что с ВАЗ 2110, возможно, что-то неладно. К таким относятся:

  • ошибка 1621, предупреждающая водителя о том, что ОЗУ отключен, то есть, код 1621 указывает на то, что как раз контролер не работает, значит – ошибки не считываются, вы остаетесь в неведении о том, что творится с системами вашего автомобиля. Чаще всего, увидев цифры 1621, водители их игнорируют, сбрасывают ошибку ОЗУ (снимают с АКБ клемму на пару минут, затем снова одевают) и едут дальше. Но, заглушив машину, и заводя ее снова, видят тот же злосчастный код 1621. Можно попробовать тщательно осмотреть скрутку возле ЭБУ (на массу), возможно – дополнительно пропаять заводскую обжимку. Однако зачастую даже обращения к специалистам не помогают, код 1621 горит до тех пор, пока не поменять память ОЗУ;
  • иногда случается, что светится лампочка инжектора. Особенно это наблюдается зимой, а когда двигатель хорошо прогреется, лампочка тухнет. Хотя это не так уж страшно, но несколько нервирует, к тому же лампочка при долгом горении выходит из строя. Лучше обратиться в сервис, где могут сделать прошивку, тогда лампочка перестанет беспокоить.Индикатор инжектора

Коленчатый и распредвал

Итак:

  • код 0335 говорит о неисправности датчика положения коленвала. Поэтому, увидев на компьютере 0335, нужно проверить, идет ли сигнал от этого датчика. Обнаружив, что сигнал слабый, можно помочь изменением расхода воздуха, если он чрезмерный (выше максимума). После этого ошибка 0335 должна исчезнуть;
  • увидев ошибку 0340, знайте, что, скорее всего, неисправен датчик положения распредвала. Хотя на самом деле, если даже высвечивает 0340, сам распредвал может быть исправным, автомобиль работает, как обычно. А вот когда цифры 0340 не исчезают во время работы двигателя, следует тщательно осмотреть данный узел.

Источник: https://vazweb.ru/desyatka/elektrooborudovanie/kody-oshibok.html

Ошибка 8 на ВАЗ-2114: что означает и как ее исправить?

08.10.2019

Наличие бортового компьютера на автомобиле позволяет вовремя идентифицировать неисправности, принять соответствующие меры до того, как поломка стала серьезной и дорогой в устранении.

Здесь главное уметь правильно считывать коды ошибок при диагностике ВАЗ 2114. Не все понимают, на что именно указывает автомобиль, выдавая те или иные обозначения. Потому сегодня мы постараемся рассказать про самые распространенные коды ошибок, и отметим, что каждый из них означает.

Самодиагностика

Сразу отметим, что результат диагностики своими руками в условиях собственного гаража и на специализированных автосервисах — несколько разный.

Станции технического обслуживания имеют в своем распоряжении все необходимое оборудование, с помощью которых вычисляется максимальное количество кодов ошибок с бортового компьютера вашего автомобиля.

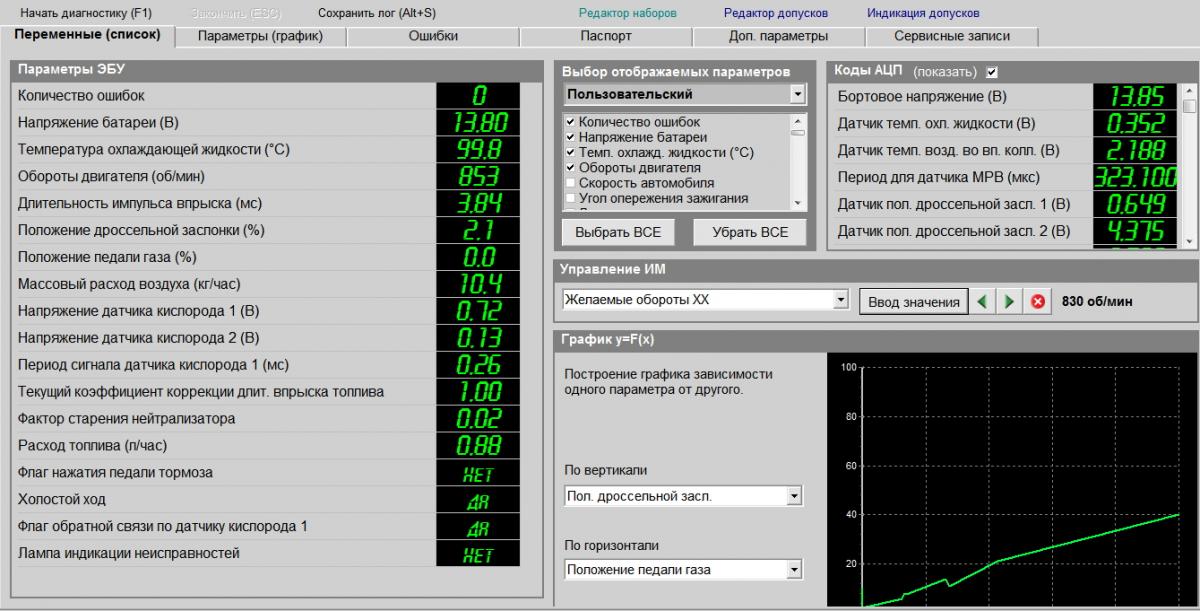

Бортовой компьютер

Самодиагностика своими собственными руками позволит добиться определенного положительного результата. Но увы, обнаружить все ошибки получается в крайне редких случаях.

Нюансы самостоятельной диагностики

Показания при самодиагностике и обращении на специализированные СТО будут разные, коды ошибок высвечиваются также иначе. Потому рассмотрим сегодня два варианта.

Вовсе не обязательно использовать бортовой компьютер, чтобы диагностировать неполадки в работе машины. Не все владельцы ВАЗ 2114 знают об этом методе, потому расскажем о нем обязательно.

Заключается он в следующих действиях.

  1. Присядьте на водительское кресло и зажмите кнопочку одометра.
  2. Затем поверните ключ зажигания в первое положение.
  3. Отпустите кнопку одометра. После этого стрелки начнут бегать.
  4. Еще раз зажимайте кнопку и отключайте. Это позволит увидеть, какая версия прошивки используется в вашем случае.
  5. В третий раз зажмите, а потом отпустите кнопку. Так вы увидите коды, свидетельствующие о наличии тех или иных ошибок в работе авто.

Поскольку это не специализированное оборудование, коды будут представлены в данном случае в виде двухзначных обозначений, а не четырехзначных.

Рассмотрим теперь самые популярные ошибки, которые встречаются при подобной диагностике, и разберемся, что какой код означает. Даже без бортового компьютера можно обнаружить неисправности на ВАЗ 2114 по кодам одометра.

Предлагаем ознакомиться с ними по таблице.

Код Описание
1 Неполадки в микропроцессоре
2 Имеются проблемы в цепи датчика указателя уровня топлива в баке.
4 В электросети наблюдается слишком высокое напряжение
8 Напряжение слишком низкое

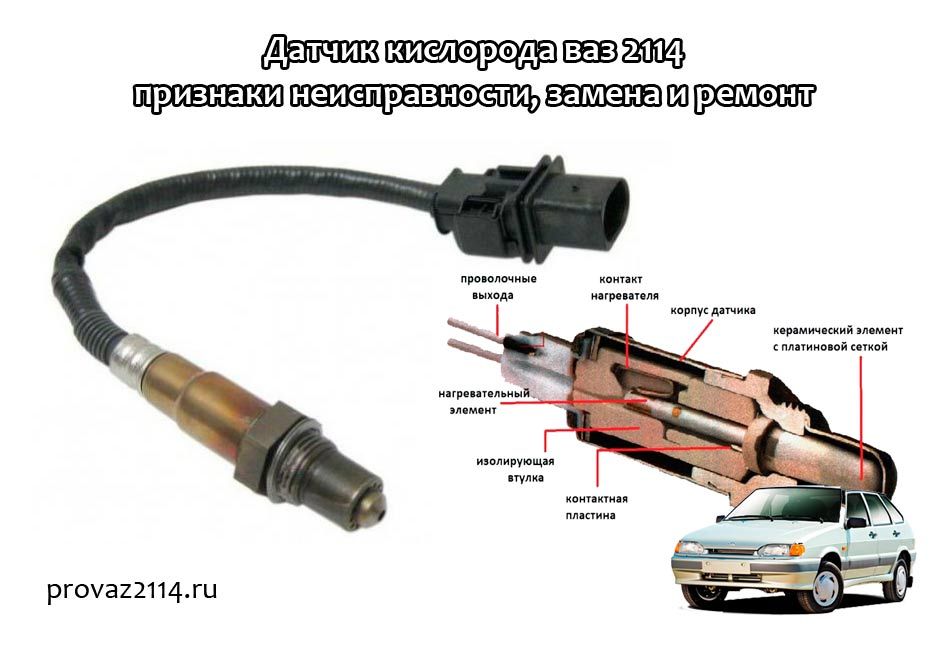

13 От датчика кислорода не идет сигнал
14 Уровень сигнала датчика температуры охлаждающей жидкости очень высокий
15 Уровень сигнала датчика температуры охлаждающей жидкости очень низкий
16 В бортовой сети наблюдается слишком высокое напряжение
17 Очень низкое напряжение в бортовой сети
19 От датчика положения коленчатого вала идет неправильный сигнал
24 Неисправен датчик скорости автомобиля
41 Датчик фаз отправляет неправильные сигналы
51 Обнаружены неполадки в работе постоянного запоминающего устройства
52 Обнаружены неполадки в работе оперативного запоминающего устройства
53 Не работает СО-потенциометр
61 Не работает датчик лямбда-зонда

Важно принимать во внимание тот факт, что ошибки могут складываться. К примеру, если у вашего автомобиля имеются неисправности, обозначающиеся кодом 4 и 1, прибор одометр покажет цифру 5.

Плюс ко всему, все коды неисправностей будут храниться в памяти, пока вы сами вручную их не сбросите.

Для этого нужно отключить клеммы от аккумулятора, держа при этом зажигание включенным, подождать несколько секунд и подключить обратно. Не забудьте это сделать, особенности, если собираетесь ехать на диагностику на СТО.

Они найдут эти ошибки и будут их устранять, хотя на деле вы уже все сделали ранее сами. Платить лишние деньги? Нет, не стоит.

Коды бортового компьютера и их значение

Теперь поговорим о распространенных кодах ошибок, которые можно выявить путем диагностики бортового компьютера вашего ВАЗ 2114. Следует учитывать, что речь идет об электронике, которая также порой способна работать некорректно. Но, как показывает практика, в подавляющем большинстве случаев коды ошибок на бортовом компьютере соответствуют реальным проблемам на автомобиле.

Схема подключения БК

Изучать каждую ошибку невероятно долго. Потому в данной таблице мы собрали наиболее распространенные, с которыми владельцы ВАЗ 2114 встречаются регулярно.

Коды Описание проблемы
0102, 0103 Неправильный уровень сигнала датчика массового расхода воздуха.
0112, 0113 Неверный сигнал датчика температуры впускного воздуха. Требуется его замена
0115 – 0118 Неправильный сигнал датчика температуры охлаждающей жидкости. Требуется его замена
0122, 0123 Помехи или неверный сигнал от датчика контроля положения дроссельной заслонки. Рекомендуется заменить датчик
0130, 0131 Не работает датчик кислорода
0135 – 0138 Не работает устройство для нагрева датчика кислорода. Требуется замена
0030 Зафиксированы поломки в работе или обрыв в цепи управления нагревателя датчика кислорода до нейтрализатора.
0201 – 0204 В цепи управления форсунками обнаружен обрыв
0300 Выявлены случайные или постоянные пропуски зажигания. Машина может не сразу завестись
0301 – 0304 В цилиндрах двигателя обнаружены пропуски зажигания
0325 В цепи устройства детонации произошли сбои
0327, 0328 Датчик детонации вышел из строя. Требуется его замена
0335, 0336 Обнаружена неисправность датчика положения коленчатого вала. Устройство требуется заменить
0342, 0343 Вышел строя датчика фаз. Устройству требуется замена
0422 Неисправен нейтрализатор
0443 – 0445 Не работает клапан продувки адсорбера. Требуется замена устройства
0480 Не работает вентилятор охлаждения. Требуется замена устройства
0500, 0501 , 0503, 0504 Вышел из строя датчик скорости. Устройство подлежит замене
0505 – 0507 Регулятора холостого хода работает со сбоями, которые влияют на количество оборотов (более низкие или более высокие). Обнаружение такой ошибки свидетельствует о необходимости замены регулятора
0560, 0562, 0563 Наблюдаются сбои в подаче напряжения сети. Нужна более тщательная диагностика, которая выявит точные необходимые для замены участки в цепи.
0607 Канал детонации не работает
1115 Цепь нагрева датчика кислорода работает с перебоями
1135 В цепи нагрева датчика кислорода был замечен обрыв, возможно, произошло короткое замыкание. Датчик подлежит замене
1171, 1172 Уровень газа потенциометра не соответствует норме
1500 Обнаружен обрыв в цепи управления устройства бензонасоса
1509 Электрическая цепь управления элементом холостого хода перегружена.
1513, 1514 Бортовым компьютером был зафиксирован обрыв в цепи устройства холостого хода.
1541 Произошел обрыв в цепи управления реле бензонасоса
1570 Антипробуксовочная система получила обрыв в цепи
1600 Данные об антипробуксовочной системе не поступают на бортовой компьютер
1602 Является одним из наиболее встречаемых кодов при диагностике БК на неисправности. Означает пропадание напряжения бортовой сети на электронном блоке управления
1606, 1616, 1617 Обнаружена поломка датчика определения неровного дорожного полотна
1612 Обнаружена неисправность сброса электронного блока управления
1620 Неполадки в работе постоянного запоминающего устройства
1621 Поломка оперативного запоминающего устройства.
1689 В том случае, если при диагностике появился эта комбинация цифр, бортовой компьютер может показывать неверные коды ошибок.
0337, 0338 Ошибки в функционировании элемента контроля положения коленчатого вала либо обрыв в цепи.
0481 Сломался второй вентилятор системы охлаждения. Устройство требует замены
0615 – 0617 В цепи реле стартера обнаружены обрывы или короткое замыкание
1141 Вышло из строя устройство нагрева первого после нейтрализатора датчика кислорода
230 Реле бензонасоса вышло из строя и не подлежит ремонту. Устройство необходимо в ближайшее время заменить
263, 266, 269, 272 Эти коды обозначают поломку драйвера первой, второй, третьей либо четвертой форсунок – нужна замена элементов.
640 Данная комбинация свидетельствует об обрыве в цепи лампы CheckEngine

Изучив коды ошибок, вы сможете понять, что именно происходит с вашим автомобилем, чем объясняется его некорректное поведение, и какие действия вам следует предпринимать в ближайшее время.

Источник: https://granta-service.ru/tyuning/oshibka-8-na-vaz-2114-chto-oznachaet-i-kak-ee-ispravit.html

Коды ошибок ваз 21 15. Диагностика неисправностей электронной системы автоматического управления двигателем ваз. варианты комплектаций электронной системы автоматического управления двигателем (эсау-д) автомобилей ваз. Диагностика при помощи дополнительны

На всех инжекторных автомобилях ВАЗ 2110, 2111 и 2112 есть такая функция, как самодиагностика комбинации приборов и даже выявление определенных ошибок с предоставлением кодов на дисплей.

Чтобы запустить эту функцию, необходимо удерживая кнопку сброса суточного пробега, включить зажигание автомобиля. Чтобы долго вы не думали, что и как делать, советую посмотреть подробный видео обзор, который я записал для данной темы. сделано на примере ВАЗ 2112.

Что касается расшифровки ошибок, то ниже постараюсь сделать текстовое их описание, чтобы было более наглядно и доступно для каждого.

Коды ошибок комбинации VDO на панели приборов ВАЗ 2110

  • Если остается 0, то ошибки отсутствуют
  • При появлении 1 — говорит о неисправности микропроцессора
  • Обрыв цепи датчика указателя уровня топлива
  • Ошибка 4 — повышенное напряжение питания бортовой сети свыше 16 Вольт
  • Ошибка 8 — пониженное напряжение, менее 8 Вольт
  • При нескольких неисправностях одновременно может выдаваться цифра, которая будет являться суммой вышеприведенных кодов, например 6 (2+4), 10 (2+8), 12 (4+8) или 14 (2+4+8)

Если говорить откровенно, то особой полезности данные коды неисправностей ни приносят. Если сравнивать с показаниями специальных бортовых компьютеров, типа ШТАТ, то там конечно в десятки раз больше полезной информации и различных данных. Но об этом поговорим как-нибудь в следующих статьях.

Ваз 2112 16клапанный, при самодиагностике выдает ошибку 818,2помогити спасити чего делается то)

Здравствуйте, ваз 2112 перестала заводится, на бортовом комп.показывает ошибку 43210

Кто мне скажет что за ошибка №8?

1 Ошибка микропроцессора

2 Ошибка цепи датчика указателя топлива

4 Большое напряжение

8 Низкое напряжение

12 Исправность диагностической цепи контрольной лампы

13 Отсутствует сигнал датчика кислорода/LAMDA-зонд

14 Высокий уровень сигнала датчика температуры охлаждающей жидкости

15 Низкий уровень сигнала датчика температуры охлаждающей жидкости

16 Повышенное напряжение бортовой сети

17 Пониженное напряжение бортовой сети

19 Неверный сигнал датчика положения коленчатого вала

21 Высокий уровень сигнала датчика положения дроссельной заслонки

22 Низкий уровень сигнала датчика положения дроссельной заслонки

23 Высокий уровень сигнала датчика температуры всасываемого воздуха

24 Нет сигнала датчика скорости автомобиля

25 Низкий уровень сигнала датчика температуры всасываемого воздуха

27 Высокий уровень сигнала СО-потенциометра

28 Низкий уровень сигнала СО-потенциометра

33 Высокий уровень сигнала датчика массового расхода воздуха

Для GM НИВА: Высокий уровень сигнала датчика абсолютного давления

34 Низкий уровень сигнала датчика массового расхода воздуха

Для GM НИВА: Низкий уровень сигнала датчика абсолютного давления

35 Отклонение оборотов холостого хода

41 Неверный сигнал датчика фазы

42 Неисправность цепи управления электронным зажиганием

43 Неверный сигнал датчика детонации

44 Обеднённый состав смеси

45 Обогащённый состав смеси

49 Диагностика потери вакуума

53 Нет сигнала датчика СО-потенциометра

Для GM НИВА: повышенное напряжение

54 Нет сигнала датчика октан-корректора

55 Обеднение при высокой нагрузке на двигатель

Для GM НИВА: о шибка электронного блока управления

61 Деградация датчика кислорода/LAMDA-зонда

Ошибки сохраняются пока их не сбросить вручную!

Также ошибки складываются! Т.е. у вас случились ошибки 8 и 14, то на дисплее выведется ошибка 22.

Помогите пожалуйста стоял грелся минут пять вдруг машина заглохла сама заводил потом тоже сперва Троила играла оборотами от 1000-1500 и опять глохла,а как только нажимаешь на газ сразу глохнет

Датчик коленвала либо сам коленвал может еще шестерня коленвала

Привет,я делаю все как на видео, но диагностика не выполняется, просто переключает пробег на суточный и все.

Сергей зажми на панели эту кнопку и держи поверни при этом ключ зажигания там все покажет

Реле не ставил на стартер? У них это болезнь, при включенном мафоне или освещении не крутит.

Машина ваз 2112 07 г 1.6 8 кл. После пуска двигателя на холодную, начинает роить и за горестях чек! Глушу, по новой завожу все идеально. Бортовик пишет ошибку 4 и 8.

Здравствуйте горит ошибка 8 ваз 2112 1.6 16кл.

Часто загорается ЧЕК после 3-4 мин работі, а потом через 10-15 мин тухнет. Пытался посмотреть код ошибки — все время высвечивается «0». По звуку и тяге не заметно разницы. Машина — Лада 111, 8 клапанов, инжектор. Прошла 60 тыс км. Бензин А92 на АЗС ОККО.

Ваз 2115i 2001г.в.,подскажите пожалуйста,почему при самодиагностике с ЖК панели у меня невысвечиваются ошибки,это после всех тестов что проводит система(подъём стрелок,лампы индикации и т.д.),после чего нужно нажимать кнопку сброса ещё раз,отображается номер версии и затем ошибки,но ничего этого нет,хоть check и горит.Помоготи кто,что знает или сталкивался с подобной ситуацией.Спасибо!

Ваз 2112 16ти кл. Заводится норм, не тянет вообще, нажимаю на газ она больше 1500 полторы тыч. оборотов не набирает начинает троить.

Ремень грм вроде все по рискам.форсунки смотрел, чистые.

Не знаю что делать

Попробуйте посмотреть бензонасос или датчики на него.

было у меня такое на ваз 2111 модель двиги 2112. вобщем набирал обороты до 2.5 и начинал троить. проблема в мозгах. прошил мозги и все. но мне сказали мозги могут сдохнуть. но мне повезло.

привет умена ес машина Ситроен с5 2003 год гарит лапчка чек пажалусто скажице как збросиц

Мозги себе прошей, чтоб писать по русски мог.

Сначала сходи в школу, подучись немного)))

добрый день. подскажите. заводится хорошо. на оборота работает чисто. отпускаю педаль дросельной заслонки(газа) не сразу сбрасываются обороты двигателя. а иногда холостые обороты плавают

Ваз 2112 температура разогревается до 50-60 градусов и глохнет и заводится только часа через 3.Компьютер показывается ошибку 27 и 31 что это может означать,подскажите пожалуйста.

Скорее всего это модуль зажигания. У меня такое было, только температура до 85 поднималась и глохла.

Ошибка 45. 16кл.24 движок

Выдаёт ошибку 10 на комбинации приборов 2110 горит чек

А умения не работает сама кнопка чтоб сбросить суточный пробег и тд

Горит джекичан на десятке 2001г. 1,5 8кл. Самодиагностику делает, но ошибку не показывает, сразу переходит на пробег.

Горит ошибка 2. Не сбрасывается. Подскажите что за ошибка и как с ним бороться. Ваз 2110 инжектор 16 клапанов. Заранее спасибо.

Это походу ДУТ(датчик уровня топлива)если менял то показывает,у меня тоже не сбрасывается на 15хе!?

Подскажите на пожалуйста на шитке приборов ошибка 14 после диагностики что она обозначает??

Подскажите пожалуйста ночинаю трогатся машина глохнет, включаю печку температура лезет верх и при этом термостат не открывается нижний патрубок холодный ваз 2110, 8 кл.

Помогите. Поставил машину на стоянку. С утра пришол, завилась. Минуты две- три поработала и заглохла и все не заводится. Искра есть,зажигание не сбилось. бензонасос шумит, бензин в рамке есть.Стартер первый день мотал хорошо пока не посадил АКБ,на второй день стартер начинает мотать потом клин, мотает клин Пока опять ни сел АКБ. Ставим записной АКБ тоже самое,пока не сел. Ставим следующий начал стартер мотать бес клина. Но не завилась. Помогите.

Подскажите пожалуйста. Была ошибка 14. Что это дначит?

Кто подскажет, что за херь с тачкой твориться?, 1.6 8 клапанный двиг. заводиться на холодную гудит шепчет, но как покатаюсь глушу и запустить мотор не могу минуты две три пока двиг горячий!, не могу понять стартер на горячую башмачит или вкладыши подклинивает!, машина после замены поршней,прошла обкатку, вкладыши при ремонте не меняли.

Попробуй отверткой завести двиг если получиться то меняй втягивающий если нет то меняй фильтр топливный возле бака

Выйди с автомобиля открой и закрой горловину бензобака.Помогает,а дальше сам увидиш результат.

установи дополнительное реле на стартер и забудешь об этом.у меня такое было на ваз2114 после установки доп реле забыл о проблеме

Добрый день, может и мне советом поможете)

После старта холодного движка машина глохнет через 3-4 секунды работы. если не дать заглохнуть и немного надавить на газ — продолжает работать,если не использовать газ, то останется работать только с третьего или четвертого запуска только. холостой ход нестабильный, колеблется от 700 до 900 об/мин. на горячую заводится без проблем, но холостой так же нестабилен. Заменены датчики: ДПДЗ, ДМРВ, РХХ.

Авто Ваз2110 1.5 16кл.

Привет Андрей я думаю что это пробивает высоковольтные провода, проверь их в темноте

Там модули на каждый целиндр

Привет,проверь датчик распредвала,была такая хрень,обломился кулачок на распредвале который датчику момент указывает.

Такая же хрень. В ту зиму заводилась ваще без проблем. Тут же: Всё поменял, всеровно на холодную с 3-4 раза запускается и стоит троит пока не газону. Прогреется норм. А летом было несколько раз такое что: Запустилась и через пару тройку секунд глохнет. Чё за хрень? Подскажите пожалуйста.

Ищите подсос воздуха! Даже может под ресивером уплотнительные колца задубели! Сам мучался, пока случайно хороший мастер не обнаружил

Попробуй заменить датчик РДТ у меня была похожая ситуация

Сними свечи накала и посмотри есть ли масло на дне если есть нужно снять клапанную крышку плиту содрать старый герметик и нанести новый,и еще съездь на диагностику (лямда зонд)комп все покажет.

Машина ваз21124. 2007 года выпуска

Что это означает нигде не могу найти

Мужики помогите, показывает код ошибки 4 и 6

что значит ошибка 2

1. щелкает реле поворота во время езды. что может быть?

2. можно ли отключать аккумулятор на ваз 21124 1,6 і (инжектор) 16 клапанов?

парни ошибка как на видео 14 сбросил а в чем причина что нужно заменить какой датчик в блоке или который в термостате

У МЕНЯ ТАКОЕ БЫЛО НЕ ДОЗАРЯЖАЛСЯ АККУМУЛЯТОР,ПОДТЯНУЛ РЕМЕНЬ ГЕНЕРАТОРА И СТАЛА ЗАВОДИТЬСЯ ПОСЛЕ ОСТАНОКИ ИЛИ СТОЯНКИ С ПОЛ ОБОРОТА

горит чек, где-то после 90 градусов тухнет, постоит и опять загорается в чем проблема?

Саша — если машина при этом работает со сбоями — на диагностикуЕсли машина работает ровно при появлении ДжекиЧана — забей. Если забить не получается купи себе какой нибудь дешёвый компьютер, — он позволит определить ошибки самостоятельно и удалять их.

помогите не запускается ваз 2112 поставил машину на парковку заглушил, пошел в магазин, вернулся, попытался запустить авто а оно не запустилось.. позвал товарища, толкнуть попробовали.. откатившись с горки попробовал завестись на задней..

но скорости не хватило, потом включив зажигание снова и повернув ключь на старт как обычно, она запустилась как обычно без проблем приехал до дома..

и утром такая же проблема наличие ошибок проверил, там ошибка 8 низкое напряжение сети как я понимаю но аккумулятор только с зарядки снял и на панели не горит при зажигании значек аккумулятора еще еле еле видно, очень тускло.. и при повороте ключа на старт он совсем гаснет

Плохой контакт клемм на аккумуляторе, проверить везде «массу», клеммы смазать и затянуть получше.

клемы сегодня смазал и затянул по туже на АКБ, только не смотрел все остальные массы, завтра все зачищу и посомтрю если не поможет.. отпишу, спасибо!

Меняй втягивающий на стартере

Реле не ставил на стартер? У них это болезнь.

Источник: http://vash-garaj.ru/kody-oshibok-vaz-21-15-diagnostika-neispravnostei-elektronnoi-sistemy/

Калина ошибка 8 – Ошибка 8 Лада Калина — Автогностика — Тюнинг ВАЗ -Ремонт автомобилей своими руками

xn—2111-43da1a8c.xn—p1ai

  • Отключают зажигание;
  • Необходимо нажать кнопку суточного пробега и удерживать её в таком положении некоторое время;
  • Одновременно с удержанием этой кнопки, включите зажигание;
  • После этого должны прийти в движение все указатели на приборной панели, они должны проделать путь о нулевой отметки до максимума. Теперь следует нажать кнопку на подрулевом переключателе дворников. Это даёт возможность выведения показаний на приборную панель. На третьем можно будет увидеть перечень всех возникших осложнений.
  • 2 — этот тревожный сигнал сообщает о значительном превышении напряжения бортовой сети машины;
  • 3 — предупреждает о проблемах с датчиком в топливном баке;
  • 4 — может сигнализировать о проблемах с ОЖ двигателя или обрыве питания датчика контролирующего температуру;
  • 5 — неисправности прибора, который контролирует температуру наружного воздуха;
  • 6 — фиксация ЭБУ перегрева силового агрегата, продолжать движение после появления такого сигнала нельзя;
  • 7 — предупреждает о недостаточном давлении в системе смазки мотора;
  • 8 — при появлении этого сигнала следует обратить внимание на тормозную систему автомобиля;
  • 9 — предупреждает о недостаточном напряжении заряда АКБ;
  • Е — предупреждает о возможной ошибке в EEPROM.
  • В — показывает о неисправностях относящихся к кузову. Это могут быть подушки безопасности, центральный замок, стеклоочистители, стеклоподъёмники;
  • С — имеет отношение к неполадкам в ходовой части;
  • Р — предупреждает о проблемах в силовом агрегате или трансмиссии.
  • 0 — является общей для ОВД;
  • 1 — относится к производителю машины;
  • 2 — также от производителя автомобиля;
  • 3 — является резервной цифрой кода.
  • 1 — неисправности с подачей топливовоздушной смеси;
  • 2 — также относится к проблемам с подачей рабочей смеси;
  • 3 — неполадки с системой зажигания авто;
  • 4 — сигнал о возможности вспомогательного контроля;
  • 5 — не работает система контроля за холостым ходом;
  • 6 — неисправности с цепями ECU;
  • 7 и 8 — относятся к ошибкам работоспособности трансмиссии автомобиля.

AutoFlit.ru

Коды ошибок Лада Калина 1.6 8

Диагностика

На панели приборов расположены сигнализаторы диагностики и обозначены символами ABS и EBD, с оранжевой подсветкой. После включения зажигания они должны включиться на 3 секунды и выключится.

Если в АБС возникает какая-то неисправность, то электронный блок управления гидроагрегатом посылает уведомление на соответствующий сигнализатор.

Для перевода кодов неисправностей используется программно-технический комплекс: «АС: Диагностика»

Коды неисправности АБС (коды ошибок ABS)


При неисправности с кодом С0035, С0040, С0045 и С0050 необходимо проверить электрическую цепь к соответствующему ДСК на замыкании или обрыв, а также напряжение питания этого ДСК.

При неисправности с кодом С0110 необходимо проверить напряжение питания на контакте второй колодки жгута к гидроагрегату. При коде С0121 — проверить напряжение питания на контакте третьей колодки жгута к гидроагрегату.

При неисправности с кодом С0161 проверить электрическую цепь к выключателю сигнала торможения на замыкание или обрыв.

На контакте 20 колодки жгута к гидроагрегату должно быть: — входное напряжение низкого уровня не более 0,3 U пит; — входное напряжение высокого уровня не менее 0,8 U пит.

При неисправности с кодом С0245 необходимо проверить крепление ДСК и зазоры между ДСК и ротором. Размеры зазоров: между датчиком скорости переднего колеса и зубцами его ротором должен быть 0,45-1,55 мм; между датчиком скорости заднего колеса и его ротором 0,2-2,3 мм.

При неисправности кода С0800 проверить напряжение питания на контакте 18 колодки жгута к гидроагрегату. Должно быть в пределах 10-16 В.

При неисправности с кодом С0060, С0065, С0070, С0075, С0080, С0085, С0090, С0095, С0550 заменить гидроагрегат.

avtognostika.ru

Коды Ошибок Калина 1.6 8кл Расшифровка ~ AUTOTEXNIKA.RU

Частые коды ошибок на ВАЗ Калина

ВАЗ Лада Калина оснащается штатным компом сразу в фирме. При этом он — высококачественной марки, владеющий широким функционалом, способный удовлетворить многих автоводителей. Но тому, кто желает большего, рекомендовано приобрести аппарат с серьезным функционалом, к примеру, бортовой компьютер Гамма.

Там функционал намного чем просто, сравнительно со штатным видом компьютера. Он указывает и сбрасывает коды дефектов, заодно делает диагностику. Ее запускают на приборной панели, нажимая кнопку, чтоб скинуть дневной пробег, и включая здесь зажигание. После нажатия кнопки на дисплее компьютера будет показана версия прошивки бортовика (БК), коды ошибок, если они конечно.

Возможные коды ошибок Калины

Какие есть коды ошибок ВАЗ Калина?

  1. Более высочайшее напряжение бортовой сети машины.
  2. Ошибка топливного датчика (например, в протяжении 20 с. выявлено то, что цепь оборвалась).
  3. Ошибка температурного датчика тосола.
  4. Мотор перегрет.
  5. Масляное давление в аварийном состоянии.
  6. Сломалась система тормозов.
  7. Разрядка аккума.

Что делать для устранения проблем? Следует, удерживая кнопку, включить зажигание, однако авто не заводить. Стрелки на приборной панели будут двигаться, включатся лампочки. Потом необходимо надавить одну из кнопок на переключателе, который находится под рулем. Позже стрелки будут на исходном положении, на экране будут отображены ошибки.

https://www.youtube.com/watch?v=YObsWXcZEJQ

Дадим совет тем, кто покупает подержанную машину ВАЗ — большая часть водителей даже не думают что, что конечно функция диагностики и сброса ошибок Лады Калина. И поэтому, загодя до того как приобрести ВАЗ, следует запустить эту опцию, чтоб выяснить что остается сделать нашему клиенту о прошедшем приобретаемого авто. Современная авто индустрия — это очень развитая ветвь, она зачастую является прекрасным ассистентом хоть какому автолюбителю.

Это не находится в зависимости от марки машины, наличие БК — отменная черта практически хоть какого авто, выпущенного за последнее десятилетие лет. Схожая система не являются исключением для ВАЗа. Что такое бортовик, знают некоторые, увы как оценить возникшие ошибки и найти их значение, относительно этого знают далеко не все. Разберем приведенные выше ошибки.

Читайте так же

Необходимо отметить, что некоторые ошибки, соответствующие для ВАЗа, понятны. К примеру, ошибка температурного датчика, БК может ее выдать, когда мотор охлажден. Однако бывает, что компьютер выдает ошибку неверно.

К примеру, когда-то мотор был перегрет, компьютер оповещает об ошибке в один момент, пусть даже если ее нет. Т. е. ошибки быть выходить, если БК помнит информацию о перегретом моторе.

И поэтому, когда убрали эту проблему, лучше скинуть что остается сделать нашему клиенту показания БК.

А чтоб произвести устранение, следует надавить кнопку Reset — она находится под клавишами управления бортовика. Но если проход, когда неисправности не определены, необходимо спросить помощи у специалиста. Следует также особо отнестись к ошибкам БК машины, если она уже была в употреблении и приобретена подержанные.

Коды неисправностей. Как их расшифровать

Канал про диагностику автомобиля в кустарных условиях и о ремонте авто по большому счету.

Диагностика автомобиля и устранение неисправностей

Если тем ни менее вы отважились на покупку подержанной машины, то следует непременно сделать диагностику, обратив внимание на любые коды ошибок Лада, которые выходят на экране устройства. Информация об имеющихся ошибках станет очень полезной, непременно обращайте на что повышенное внимание. Чтоб диагностировать и выяснить информацию, следует обратиться в автосервис, если нет специального вкладыша на покупаемой подержанной машине.

По сути такая процедура — это большой перечень инфы, которая может поведать о хоть какой вероятной угрозы. Обычно этому не присваивают значения, а напрасно. Крапива, если автомобиль по БК заявляет, что неисправны подушки безопасности, непременно необходимо это проверить. Корректировка: что необходимо сделать? Сходу надавить левую кнопку и правую, по этой причине нажатия борткомпьютер корректирует избранный параметр.

Позже нажатие кнопок влево или вправо изменяет характеристики. После одновременного нажатия следует выход из корректировки. Сброс. После одновременного нажатия левой и правой кнопки функции, которые отображены на дисплее, сбросятся. Если нашему клиенту остается изготовлено работая в режиме «Системная ошибка», после такого факта ошибка исчезает. Если неисправности действительно существуют, ошибка будет в памяти, пока не произойдет обнуление.

Коды ошибок калина 1.6 8кл расшифровка

Если БК не врубается, предпосылки появившейся трудности:

  • нет электронного тока в разъемах БК;
  • нет контакта в клеммах.

БК не имеет права диагностировать, предпосылки этого:

БК не способна вычислить скорость машины, предпосылки этой препядствия:

БК не способен вычислить остаток в топливном баке, предпосылки:

  • приборы у них нет соответствия ПО.

БК некорректно указывает, сколько осталось горючего в баке, предпосылки этого:

  • нет провода в проводке у 8-го контакта и 9-й клеммы в бортовике;
  • некорректно указывает панель машины.

Расшифровка кодов, проверка приборов

Ошибка № 2. Завышенное напряжение.
Ошибка № 3. В уровне топливного датчика выявлена ошибка, она появляется, если цепь оборвалась.

Ошибка № 4. Ошибка температурного датчика тосола. Ошибка № 5. Датчик определения температуры снаружи отдал сбой. Ошибка № 6. Перенагрелся мотор. Случается, если сработал звонок перегрева мотора. Ошибка № 7. Масляное давление в аварийном состоянии. Случается, если сработал звонок оповещения. Ошибка № 8. Трудности с тормозами. Случается, если сработал звонок оповещения.

Ошибка № 9. Аккумулятор разряжен. Случается, когда срабатывает звонок оповещения про это.

Источник: https://tuning-vaz2106.ru/raznoe/kalina-oshibka-8-oshibka-8-lada-kalina-avtognostika.html

Расшифровка ошибок ваз 2110 — Ремонт автомобиля своими руками

Ваз 2110Коды ошибок ваз 2112 16 клапанов на приборке

Многие автовладельцы ВАЗ 2110, особенно те, кто еще без наработанного опыта вождения и ремонта «десятки» впадают в легкую панику, если на, казалось бы, исправной машине вдруг загорается «CHECK», бортовой компьютер начинает выдавать ошибку.

Обычно они выражаются с помощью буквы Р и цифрового четырехзначного кода. Естественно, коды ошибок для ВАЗ 2110 не трудно найти в специальных таблицах, чтобы понять, в какой из систем следует искать причину. Однако часто расшифровка весьма туманна, непонятно, что же делать дальше?

Коды ошибок OBD 2

Коды ошибок ВАЗ

Коды ошибок для контролеров Микас 10.3/11

Электрооборудование

На неполадки электрооборудования ВАЗ 2110 следует реагировать по возможности быстро. Кстати, об этом может сигнализировать код 1602, хоть его расшифровка звучит как пропадание напряжения бортовой сети в ОЗУ.

Иногда бывает достаточно сбросить ошибку 1602, и она больше не появится. Кое-кто называет эти цифры «добрыми», 1602 может появиться после отключения АКБ, из-за скачка напряжения при запуске двигателя (например, в холод). Однако если 1602 «выскакивает» постоянно, нужно искать обрыв сети.

Вначале попробуйте зачистить аккумуляторные клеммы, хорошо их закрепить. Не помогло? Проверьте цепь, начиная от «+» АКБ, обязательно – предохранитель, плавкую вставку.

Окисленные аккумуляторные клеммы

А также осмотрите массу ЭБУ, ДПДЗ. Бывают случаи, когда код 1602 появляется из-за того, что охранная сигнализация блокирует цепь контролера, а он каждый раз выдает это, как ошибку. Следует обратиться к установщику именно вашей сигнализации.

Холостой ход

Код 0505 указывает на неисправности регулятора холостого хода. Причем 0505 чаще всего «выдается», когда запуск двигателя осуществляется при нажатой педали газе. Этим зачастую страдают водители, пересевшие с карбюраторного ВАЗ 2110 на инжекторный.

Однако 0505 возникает также в том случае, если неисправны модуль зажигания, свечи, есть обрывы проводов или обороты двигателя не те, которые задает регулятор ХХ.

Регулятор холостого хода

ЭТО ИНТЕРЕСНО:  Как снять торпеду на ваз 2112

Если вы отмечаете хлопки в глушитель, то это может свидетельствовать также о смещении зубчатого венца коленвала. Код 0505 может высвечивать как один, так и с 0300 (пропуски в цилиндрах).

Дроссельная заслонка

Две неприятные ошибки – 0122 и 0123 бортовой компьютер выдает, когда есть неполадки датчика дроссельной заслонки. Причем 0122 высветится, если у этого датчика уровень сигнала низкий, а 0123 – если высокий.

Как одно, так и другое, естественно, не есть хорошо. Особенно если показания бортового компьютера сопровождаются повышенными оборотами на холостом ходу, рывками на малых оборотах и провалами. В таком случае замена датчика не всегда помогает.

Датчик положения дроссельной заслонки

Если выдаются коды 0122, 0123, проверьте обязательно сигнальный и питающий провода на обрыв, а также обратите внимание – нет ли подсоса через кольца форсунок. Помните: главные враги ДПЗД — это мытье двигателя а также завод-изготовитель, поскольку брака здесь выдают очень много.

Кислородный датчик

Довольно сложно почему-то найти в таблицах-расшифровках код 0525, а это просто ошибка датчика кислорода, по-другому называемого лямбда-зондом. И если у вас на дисплее опять 0525, значит, не все в порядке с содержанием кислорода в выхлопе.

Этот датчик устанавливается не на все модели ВАЗа, он подает сигнал на двигатель относительно того, сколько должно быть кислорода в топливной системе. Что этот датчик не справляется со своими обязанностями, свидетельствуют:

  • увеличение расхода топлива;
  • нестабильная работа на ХХ;
  • потеря мощности, отсутствие «приемистости».

Лямбда зонд нового образца Bosch

В принципе, лямбда-зонд следует менять через примерно 60 тысяч пробега, но это может случиться и раньше, особенно учитывая качество нашего бензина. Поэтому может высвечивать 0525, предупреждая о том, что пришла пора заменить кислородный датчик.

Источник: https://avto-voshod.ru/remont/rasshifrovka-oshibok-vaz-2110.html

Как расшифровать коды ошибок на ВАЗ 2115?

По примеру зарубежных автомобильных производителей концерн «АвтоВАЗ» внедряет передовые технологии в свои транспортные средства. Одним из таких примеров является бортовой компьютер, призванный выявить неисправность в работе машины при помощи цифрового кода. Предлагаем вам узнать, как диагностируется бортовой компьютер штат на Ваз 2115 – коды ошибок будут расшифрованы также в этой статье.

Разумеется, обнаружить неисправность в работе транспортного средства невозможно без проведения диагностики. Ее можно осуществить посредством специального оборудования, которое можно найти на каждом специализированном СТО. Но также проверить свое авто на предмет наличия неисправностей можно и своими силами. Отметим, при самостоятельной проверке авто коды ошибок будут не такими, как при диагностике на оборудовании.

Автомобиль ВАЗ 2115 тюнинг

Итак, как же самостоятельно осуществить диагностику штат бортового компьютера ВАЗ 2115? Такой вопрос приходил в голову каждому владельцу данных моделей машин. Сейчас мы более подробно расскажем вам об этом. Но произвести диагностику машины – это половина дела, ведь полученные комбинации неисправностей нужно еще и расшифровать.

Самостоятельная диагностика ВАЗ:

  1. Найдите на панели приборов кнопку одометра. Вам нужно ее зажать.
  2. Затем проверните ключ в замке зажигания в положение 1.
  3. Сделав это, кнопку одометра нужно будет отпустить.
  4. Когда вы отпустили кнопку, на панели приборов начнут прыгать стрелки.
  5. Еще раз зажмите и отпустите кнопку одометра. На спидометре появятся цифры, обозначающие версию прошивки штат бортового компьютера.
  6. Наконец, в третий раз зажмите и отпустите кнопку одометра и вы можете увидеть комбинацию неисправности. В случае самостоятельной проверки коды ошибок будут представлены в двузначном виде, в отличие от диагностики на оборудовании, где неисправности представляются в четырехзначном виде.

Зажимание кнопки одометра для проведения самостоятельной диагностики ВАЗ 2115

Расшифровка кодов

Как сказано выше, без расшифровки кодов ошибок диагностика транспортного средства является бессмысленной. Поэтому расшифровке комбинаций также следует уделить внимание. Особенно, если вы не хотите платить за это немалые деньги специалистам на СТО. Итак, начнем с комбинаций, появляющихся при самостоятельной диагностике машины.

Коды самостоятельной диагностики

Комбинация Расшифровка поломки
1 Код 1 обозначает неисправность в работе микропроцессора. Иногда ошибка исправляется путем перепрошивки устройства.
2 Бортовой компьютер сообщает о некорректной работе датчика уровня бензина в топливной баке. Возможны проблемы с электропроводкой.
4,8 Слишком высокое или чрезмерно низкое напряжение в сети транспортного средства.
12 Некорректная работе диагностической цепи контрольной лампы.
13 На бортовой компьютер перестал поступать сигнал с устройства контроля уровня кислорода.
14,15 На блок управления поступает неверный сигнал с датчика температуры антифриза в системе охлаждения. В частности, сигнал может быть слишком заниженным или завышенным.
16,17 Данные комбинации при проверке авто на предмет выявления ошибок означают неверный показатель напряжения бортовой сети. необходимо тщательней проверить сеть на предмет замыканий и обрывов, поскольку показатель напряжения слишком высокий или очень низкий.
19 На бортовой компьютер ВАЗ 2115 поступает некорректный сигнал с устройства контроля положения коленвала. Следует проверить цепь.
21,22 На блок управления ВАЗ 2115 поступает очень низкий или высокий сигнал с устройства контроля положения дроссельной заслонки. Чтобы ликвидировать неисправность, следует проверить работоспособность непосредственно устройства, а также продиагностировать электропроводку.
 23,25 Устройство контроля температуры всасываемого воздуха. На блок управления с этого датчика поступает некорректный сигнал. Следует произвести проверку цепи, а также непосредственно датчика.
24 На бортовой компьютер перестал поступать сигнал с датчика скорости транспортного средства ВАЗ 2115.
 27,28 Данные комбинации ошибок обозначают поступление неверного сигнала с датчика СО на блок управления авто. Рекомендуется проверить цепь на наличие обрывов и замыканий либо произвести замену датчика.
 33,34 Устройство контроля массового расхода воздуха. Данные ошибки означают поступление некорректного сигнала с датчика, в результате чего следует произвести его замену. Также есть вероятность обрывов в цепи, поэтому есть смысл проверить и электропроводку.
35 Выявлена неисправность в работе регулятора холостого хода. Следует произвести замену датчика, чтобы восстановить корректную работу устройства.
41 На блок управления поступает неверный сигнал с датчика фазы.
42 Данная комбинация обозначает неисправность в электропроводке управления электронным зажиганием. По всей видимости, с зажиганием все в порядке, однако следует произвести диагностику цепи.
43 Блок управления уловил неверный сигнал с датчика детонации. Следует произвести проверку устройства либо произвести диагностику цепи на предмет обрывов.
44,45 В системе впрыска бортовой компьютер зафиксировал обедненный или обогащенный состав горючей смеси. В этом случае:
  • двигатель автомобиля может троить;
  • во время движения, в частности, при переключении передач транспортное средство может идти рывками;
  • двигатель может периодически глохнуть (в редких случаях).
51,52 Данные комбинации неисправностей свидетельствуют о выявленных ошибках в устройствах ППЗУ или оперативной памяти.
53 На блок управления ВАЗ 2115 перестал поступать сигнал с СО-датчика. Следует проверить работоспособность устройства.
54 Пропал сигнал с датчика октан-корректора.
55 Эта комбинация сообщает о том, что при движении автомобиля, в частности – при высокой нагрузке на мотор ВАЗ 2115 в системе впрыска обедняется горючая смесь. В этом случае признаки поломки могут быть такими же, как и в случае с кодами 44 и 45.
61 Сломался датчик кислорода. Чтобы восстановить работу системы, следует произвести замену датчика.

Подключение специального диагностического оборудования к разъему в салоне ВАЗ 2115

Ошибки контроллеров

Далее представлены комбинации ошибок в работе контроллеров, возникающие при диагностике ВАЗ 2115.



Комбинация Расшифровка
Р0101-Р0103 Данные комбинации означают неисправность в работе датчика массового расхода воздуха. В частности, сигнал может быть повышенным или пониженным. Следует заменить устройство.
Р0112-Р0113 Сообщается о выходе из строя датчика температуры впускного воздуха. Нужно проверить электропроводку, особенно в местах, где провода были перепаяны. По всей видимости, бортовой компьютер пытается сообщить вам о возникновении короткого замыкания или обрыва.
Р0116-Р0118 Эти коды ошибок свидетельствуют о неисправности датчика температуры антифриза в системе. Как правило, в таких случаях для начала лучше проверить электропроводку, а если с цепью все в порядке, то желательно произвести замену непосредственно датчика.
Р2138, Р2122, Р2123, Р0222, Р0223 Эти коды ошибок обозначают некорректную работу устройства контроля положения педали акселератора.
Р0201-Р0204 При появлении таких комбинаций бортовой компьютер пытается сообщить автовладельцу о некорректной работе одно из форсунок. В частности, в системе может быть зафиксирован обрыв цепи или короткое замыкание.
Р0130 – Р0134 Одна из таких комбинаций цифр может означать неисправность в функционировании управляющего датчика кислорода. Для восстановления работы датчика следует проверить цепь на предмет обрывов и коротких замыканий либо же стоит заменить устройство.
Р0136-Р0140 Данные ошибки означают неверную работу диагностического датчика контроля уровня кислорода в системе впрыска. Как и в предыдущем случае, ошибки могут означать некорректную работу устройства или неисправности электропроводки.
Р0217 Обозначает перегрев двигателя внутреннего сгорания. В этом случае неисправности могут крыться как в работе самого мотора, так и в:
  • перегреве охлаждающей жидкости в системе;
  • эксплуатации некачественного моторного масла или жидкости, которая уже отработала свой срок службы.
Р0326-Р0328 Бортовой компьютер ВАЗ 2115 сообщает автовладельцу об обнаруженной поломке датчика детонации. В частности, такие комбинации могут свидетельствовать не только о выходе датчика из строя, но и о некорректном сигнале, поступающем с него на блок управления.
Р0340-Р0343 Такие комбинации свидетельствуют о поломке датчика контроля положения распределительного вала ВАЗ 2115. В частности, ошибки могут означать:
  • сигнал с устройства не изменяется при работающем двигателе внутреннего сгорания;
  • в течение нескольких оборотов коленчатого вала сигнал с распредвала на блок управления поступает слишком низкий или очень высокий.
Р0351, Р0352, Р2301, Р2304 Данные комбинации означают некорректную работу катушек зажигания, а именно речь идет о неверном сигнале, поступающем на бортовой компьютер. Также указанные комбинации могут свидетельствовать об обрыве в электропроводке или о коротком замыкании, зафиксированном в цепи.
Р0422 Произошла поломка устройства нейтрализатора.
Р0691,Р0692 Произошла поломка первого реле вентилятора системы охлаждения.
Р0693,Р0694 Бортовой компьютер зафиксировал поломку второго реле вентилятора системы охлаждения. В случае несвоевременной замены предохранителя возможно закипание охлаждающей жидкости.
 Р0485 На блок управления поступает неверный сигнал напряжения с вентилятора охлаждения.
Р0560-Р0563 Блок управления зарегистрировал слишком низкое или высокое напряжение бортсети.
 Р0627-Р0629 Данные комбинации могут свидетельствовать как о поступлении неверного сигнала с бензонасоса, так и и поломке реле, отвечающего за работу агрегата. Стоит отметить, что при поломке предохранителя бензонасоса работа транспортного средства будет невозможной, так как ни получится запустить двигатель.
Р1602 1602 является распространенной ошибкой ВАЗ. Зарегистрированы неисправности в работе контроллера системы управления ДВС.

Сброс ошибки

Отключение клеммы аккумулятора для сброса кодов

Если вы обнаружили и ликвидировали неисправность, то ее нужно стереть из памяти бортового компьютера. Чтобы сделать это, повторите следующие действия:

  • Заглушите двигатель и выключите зажигание.
  • Отключите клеммы от аккумуляторной батареи.
  • Подождите несколько секунд и подключите клеммы обратно к АКБ.

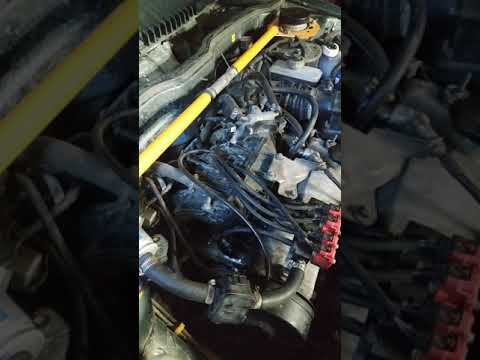

«Сброс ошибки двигателя ВАЗ»

В этом видео описан процесс сброса комбинации ошибки для автомобилей ВАЗ десятого семейства.

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Источник: https://avtozam.com/vaz/2115/rasshifrovyivaem-kody-oshibok/

Коды ошибок ВАЗ 2115 — самодиагностика поломок

Диагностический разъем ваз 2114 необходим для подключения бортового компьютера. Такое устройство пользуется высоким спросом среди автолюбителей, ведь оно делает эксплуатацию транспорта более удобной. Существует немало компьютеров, которые подойдут ВАЗу. Их можно подключить к авто при помощи данного разъема.

В большинстве случаев имеется инструкция по использованию устройства, подключении. Но нередко водители пользуются б/у изделиями, которые не имеют соответствующей документации. В таком случае, потребуется информация о том, где именно располагается разъем, и как проводить монтаж.

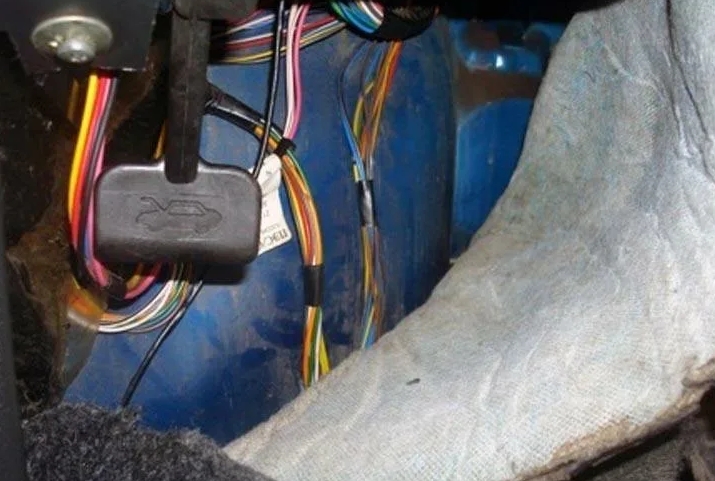

Где находится нужный разъем

Чаще всего он располагается под торпедой. Кстати, он может находиться как с правой, так и с левой стороны. В определенных моделях устройство располагается возле рулевой колонки. Может расположиться слева и ниже от нее. У автомобилей, которые обладают европанелью, разъем находится под прикуривателем.

Стоит сказать о том, что два дополнительных контакта, которые располагаются на диагностической колодке ваз 2114, нужны для температурного датчика внешнего воздуха. После того, как вы осуществите подключение, потребуется активировать К-линию. Она необходима для того, чтобы передавать на устройство всю важную информацию.

Делается это следующим образом:

  1. Проводится соединение метрового провода со вторым контактным разъемной колодки.
  2. Второй конец конец проводится к диагностическому разъему.
  3. Подключение проводится при помощи М-гнезда у колодки ЕВРО 2, либо в седьмое гнездо колодки ЕВРО 3.
  4. Осуществляете подключение бортового компьютера и устанавливаете его в запланированное место.

Основные шаги в диагностике

Когда вы нашли разъем диагностики ваз 2114, можно приступать к требующимся диагностическим работам.

Кстати, перед тем, как устанавливать устройство, задумайтесь о том, для чего именно он будет применяться. При выборе бортового приспособления нужно учитывать характеристики авто, так для ВАЗ 2114 подойдут недорогие модели. Достаточно будет подобрать систему, которая имеет монитор, комплект проводов, а также сам процессор.

Далее нужно буде найти место, на которое можно монтировать монитор. Нужно учитывать индивидуальные особенности машины, оптимальным местом является центральная часть консоли. Когда свободного места на торпеде недостаточно, то стоит закрепить монитор на торпеде.

Отдельного внимания заслуживают провода, их нужно не повредить во время эксплуатации. Для этого специалисты советую проводить их через специальную трубку.

После того, как разъем для диагностики ваз найден, прочие работы выполнены, можно соединить проводку.

Теперь вам доступна диагностика авто.

Какие бывают?

Диагностический разъем 2114 практически на всех моделях является одинаковым. На инжекторных моделях с 2002 года используется 12-ти контактный прямоугольный разъем. Располагается он в салоне под торпедой, при этом он может находиться с водительской стороны или же с пассажирской. Но встречаются и такие модели, для которых подходит 16-ти контактный разъем, также с 2002 года.

Диагностика ВАЗ Это просто

Не только владельцам импортных автомобилей доступна возможность самостоятельной диагностики. Многие модели автомобилей ВАЗ, в том числе и «классические» 2105, 2107, не говоря о более современных моделях 2108, 2109, 2110, 2112, 2114, 2115, Приора, Калина оснащаются блоками электронного управления, а, следовательно, у нас есть возможность выполнить их диагностику своими руками.

Для чего необходима диагностика автомобиля ВАЗ

Частый случай, который вызывает беспокойство автолюбителя, это сигнал «check engine» который оповещает о сбое в работе системы автомобиля.

Это обычно повод для посещения СТО, но сегодня у нас есть возможность выявить причину срабатывания сигнализатора самостоятельно для этого потребуется купить диагностический адаптер.

С его помощью можно достаточно просто выполнить диагностические мероприятия – выявить сбои в работе определить неисправности своего автомобиля, изменить настройки, получить информацию с датчиков. И все это с минимальными финансовыми вложениями.

Какой выбрать адаптер для ВАЗ

Прежде чем купить сканер для диагностики, необходимо выяснить, какой блок управления установлен на вашем транспортном средстве. Большинство моделей оборудовано блоками управления с К-линией для обмена данными.

Поэтому лучший выбор – это диагностический кабель VAGCOM или улучшенный вариант адаптер диагностический K-Line. Эти адаптеры подходит для диагностики автомобилей ВАЗ и обеспечивают корректное согласование системы диагностики автомобиля и компьютера.

Обратите внимание, вы сможете выполнять полноценную компьютерную диагностику, так же как и специалисты на СТО

Сложности подключения адаптера к ЭБУ ВАЗ

Адаптеры VAGCOM, K-Line предназначены для прямого подключения к ЭБУ через 16-ти контактный разъем OBD-II. Его стали устанавливать на Вазовские автомобили после 2002 года. Некоторые модели оснащены разъемом 12 pin. Он не совместим с разъемом адаптера. Выход простой купить шнур переходник или адаптер K-Line в корпусе OBD1 (GM12).

Где расположен диагностический разъем

Типичное расположение разъема для диагностики на автомобилях ВАЗ – в салоне под торпедой. Но при этом место его размещения на разных моделях отличается:

  • На ВАЗ 21099i, ВАЗ 2108i – ниже полки, со стороны пассажира;
  • На ВАЗ 2115 – ниже прикуривателя;
  • ВАЗ 2112, ВАЗ 2111, ВАЗ 2110 – справа от рулевой колонки;

Калина – выше прикуривателя;

Приора – разъем расположен за перчаточным ящиком.

Какой компьютер можно использовать для диагностики

Программное обеспечение для диагностики не требовательное к ресурсам ПК, по этой причине можно использовать любой компьютер с ОС не ниже Windows XP. Очень удобно использовать для диагностики ноутбук или нетбук, так как длина кабеля ограничена.

Сканер для ВАЗ – это такой же необходимый инструмент в арсенале автолюбителя, как и обычный гаечный ключ.

Преимущества его использования – очевидны, вы можете оперативно оценить состояние систем своего автомобиля, выявить причину неисправности, многие из них можно устранить самостоятельно, не обращаясь на СТО.

Это выгодно и экономически. Цена диагностического k-line адаптера не больше затрат на однократное посещение сервисного центра или СТО.

Инструкция бортового компьютера ШТАТ на ВАЗ 2114 и 2115. Что, зачем и как

  • Скоростной режим, остаток топлива, время в пути;
  • Обороты силового агрегата;
  • Состояние температуры салона и двигателя;
  • Расход горючего и километраж, который сможет проехать авто на остатке;
  • Напряжение в электросети;
  • Температура хладагента и размещение заслонки дросселя;
  • Коды ошибок;
  • Цикличность циркуляции воздуха, пройденный путь, средняя скорость и прочие полезные параметры.
  • 2 – завышенное напряжение в бортовой сети;
  • 3 – неполадки, связанные с топливным индикатором;
  • 4 – сигнализирует о нарушении температурного режима силового агрегата;
  • 6 – свидетельствует о перегреве движка;
  • 7 – критическое понижение давления в системе смазки;
  • 8 – нарушения в тормозном узле;
  • 9 – разрядка аккумулятора.
  • Обесточивается система, снятием клеммы с аккумулятора;
  • Демонтируется панель управления магнитолы, вместе с ней;
  • Через образовавшееся окошко, рассоединяются крепления БК;
  • Устройство извлекается с предварительным отключением всех подсоединенных приборов;
  • Магнитола и панель монтируются на место.

AutoFlit.ru

Диагностика ВАЗ Самому Это просто

Источник: https://am-master.ru/samodiagnostika-vaz-2114.html

Что означает ошибка 8 на панели приборов ВАЗ-2114 и ее исправление

ВАЗ-2114 основан на механике, поэтому для многих водителей становится настоящим удивлением наличие в автомобиле самодиагностики. Это позволяет избежать проверки работы машины на СТО на дорогостоящем оборудовании, неисправность можно определить своими руками в любое удобное время, а затем быстро устранить ее.

Диагностика ВАЗ-2114 подразумевает отображение на бортовом экране кода ошибки, который обозначает определенную поломку. Ошибка 8, отображаемая на панели, расшифровывается как недостаточное напряжение в сети машины. Мы расскажем, как устранить неисправность, но прежде научим включать самодиагностику ВАЗ-2114.

Инструкция по проведению самодиагностики ВАЗ-2114

Чтобы включить самодиагностику в отечественном автомобиле, займите водительское место и последовательно произведите такие манипуляции:

  1. Найдите на панели приборов клавишу одометра, нажмите и не отпускайте.
  2. В это время проверните ключ в зажигании, установив формат 1.
  3. Теперь клавишу одометра можно отпустить.
  4. Наблюдайте, какие изменения происходят на панели приборов, а именно должны прыгать стрелки.
  5. Снова нажмите клавишу одометра и еще раз отпустите, после этого на спидометре видны цифры с обозначением прошивки бортового компьютера транспортного средства.
  6. Осталось нажать клавишу одометра третий раз, а затем убрать руку, как отображение комбинации неисправностей на экране не заставит себя долго ждать. Заметьте, что на СТО ошибка состоит из 4 цифр, при самостоятельной диагностике она предполагает 2 цифры.

Что означает ошибка 8 и как ее исправить

Ошибка 8, отразившаяся на бортовом компьютере ВАЗ-2114, означает низкое напряжение бортовой сети. Причины, которые могут вызвать понижение напряжения в ВАЗ-2114:

  • практически полная разрядка батареи;
  • стирание или «зависание», отсутствие адекватной работы щеток на генераторе.

То есть убрать ошибку 8 и исправить неполадки в работе ВАЗ-2114 можно, зарядив аккумулятор машины или заменив щетки на генераторе, причем все это можно сделать, не обращаясь к специалистам, в собственном гараже своими руками.

Как зарядить аккумулятор ВАЗ-2114 самостоятельно

Уметь заряжать аккумулятор ВАЗ-2114 нужно не только если самодиагностика показала ошибку 8. Правильная и своевременно проведенная зарядка АКБ позволит продлить ее долговечность. Для этого следуйте рекомендациям специалистов:

  1. Извлеките батарею и бережно пройдитесь по ней тряпочкой, ваша задача – хорошо очистить ее от загрязнений. Акцентируйте внимание на верхней части детали.
  2. Теперь проверьте показатели загруженности электролита. По мнению работников СТО, уровень электролита должен находиться между значками минимум и максимум, расположенными на корпусе батареи. Если электролита недостаточно, его нужно добавить до нормы.
  3. Заряжают АКБ, когда пробки вывернуты током в значении 5,5 А. Следите также за плотностью электролита.
  4. Заряжаясь, батарея может достигать температуры 40 градусов, это максимально допустимый показатель. Однако специалисты считают, что даже эта цифра слишком завышена – требуется понизить ее до 27 градусов, прервав зарядку АКБ.
  5. Когда нужно полностью завершить зарядку? Если из АКБ исходит большой объем газа, в постоянной величине удерживаются напряжение электролита и его плотность. За основу берутся сразу 3 замера.
  6. Если плотность разная, тогда требуется ее отрегулировать. Повышенную плотность удается понизить путем добавления в часть материала дистиллированной жидкости. При пониженной используйте методику добавления электролита с повышенными показателями плотности.
  7. Когда корректировка осуществлена, не снимайте АКБ с зарядки до получаса, затем отключите и через полчаса проверьте показатели электролита. Если уровень материала слишком высокий, избавьтесь от излишнего состава при помощи резиновой груши.

Источник: https://ladaautos.ru/vaz-2114/chto-oznachaet-oshibka-8-na-paneli-priborov-vaz-2114-i-ee-ispravlenie.html

Ошибка р0685 ваз 2114

В автомобиле ВАЗ 2114 производитель установил бортовой компьютер, благодаря которому можно вовремя узнать о наличии неисправности и своевременно ее устранить, прежде чем проблема усугубится. Но на дисплее ошибки отображаются в виде чисел – специальных кодов, которые требуют расшифровки, поскольку сами по себе они никакого смысла не несут.

Возможные неисправности автомобиля ВАЗ 2114, значение и расшифровка кодов ошибок бортового компьютера

Можно выделить всего 2 группы ошибок, коды которых отображает бортовой компьютер ВАЗ 2114. Ошибки из первой группы возникают значительно чаще, чем остальные, поэтому приведем несколько самых распространенных:

  1. «Р1602» — код ошибки, который сигнализирует о наличии проблем с контроллером двигателя. Дисплей компьютера может довольно часто демонстрировать этот код, что говорит о необходимости замены контроллера.
  2. Ошибка «Р0340» (или «Р0343») возникает при неисправностях или полном отказе в работе датчика положения коленвала.
  3. «Р0217» сигнализирует о перегреве двигателя автомобиля или о необходимости заменить моторное масло.

Это далеко не все ошибки, которые возникают в процессе эксплуатации ВАЗ 2114. Полный перечень можно найти в одном из файлов ПО для диагностики, а список наиболее распространенных ошибок будет приведен далее в данной статье.

Нюансы самодиагностики ваз 2114

При проведении диагностики на специализированных СТО и самостоятельно могут быть получены различные результаты и коды ошибок. Далеко не все водители знают, что выявить неисправности можно и без бортового компьютера. Для этого используется одометр.

Существенным недостатком такой диагностики является сложение чисел ошибок в единую сумму. Например, если возникла ошибка 8 и 1, одометр отобразит число 9.

Память прибора автоматически не очищается, поэтому коды ошибок будут отображаться до ручного сброса путем отсоединения на несколько секунд клемм аккумулятора.

Сброс ошибки «checkengine»

Как видно из ролика, ошибку можно сбросить, выполнив следующие действия:

  • Заглушить двигатель, но оставить включенным зажигание автомобиля.
  • Отсоединить клемму АКБ авто и выждать несколько секунд.
  • Установить клемму обратно и завести двигатель.

Ошибка после данных действий будет сброшена, но если она вызвана серьезными неисправностями в двигателе, она возникнет снова. В этом случае лучшим вариантом будет обратиться в СТО.

Определение и расшифровка ошибок на ваз 2114

Самостоятельная диагностика автомобиля позволяет выявить неисправности, но некоторые из них выявить получается крайне редко. Для диагностики используют одометр.

Самодиагностика ваз 2114

Последовательность действий следующая:

  1. Нажать и удерживать кнопку одометра и выставить ключ зажигания в первое положение.
  2. Отпустить кнопку одометра и снова кратковременно нажать. В результате будет отображена версия прошивки.
  3. Теперь, чтобы увидеть коды ошибок, необходимо вновь нажать и отпустить кнопку одометра.

Коды ошибок имеют вид цифр от 1 до 9 и двузначных чисел, в отличие от тех, которые отображает бортовой компьютер. Таким образом, можно с помощью одометра выявить некоторые неисправности автомобиля. Наиболее распространенные ошибки отображены в таблице ниже.

Таблица кодов ошибок ваз 2114

КодОписание ошибки
1 Неисправности в работе микропроцессора
2 Неполадки с датчиком уровня топлива
4 Превышение допустимого напряжения в электросети
8 Слишком низкое напряжение электросети
13 Отсутствие сигнала от кислородного датчика
14 Очень высокий уровень сигнала датчика температуры охлаждающей жидкости
15 Очень низкий уровень сигнала датчика температуры охлаждающей жидкости
16 Высокое напряжение в бортовой сети
17 Низкое напряжение в бортовой сети
19 Проблемы с сигналом датчика положения коленвала
24 Неисправности в работе датчика скорости
41 Неправильные сигналы датчик фаз
51, 52 Неполадки с ПЗУ и ОЗУ устройства соответственно
53 Не работает СО-потенциометр
61 Проблемы с датчиком лямбда-зонда

Диагностика неисправностей с использованием специального оборудования

Для выявления неисправностей на СТО обычно используют бортовой компьютер автомобиля и ноутбук со специализированными приложениями. В этом случае удается получить коды ошибок, которые соответствуют различным неполадкам. Наиболее распространенные из них приведены в таблице.

КодОписание ошибки
Р0102, Р0103 Датчик массового расхода воздуха отправляет неверный сигнал.
Р0122, Р0123 Датчик дроссельной заслонки предоставляет неправильные сведения.
Р0130-Р0134 Наличие неисправности в датчике кислорода или повреждения электропроводки, соединяющей его с системой.
Р0201-Р0204 Засорение или замыкание форсунок или обрыв электропроводки их датчика.
Р0300 Проблемы с зажиганием (пропуски).
Р0335, Р0336 Датчик детонации работает неправильно.
Р0351, Р0352 Катушки зажигания функционируют неправильно. При отображении таких кодов ошибки двигатель может «троить». О данной проблеме могут также сигнализировать ошибки Р2301 и Р2304.
Р0480 Вентилятор охлаждения не функционирует.
Р0505, Р0506, Р0507 Датчик холостого хода неисправен.
Р1602 Электропитание бортовой сети отсутствует (наиболее распространенная ошибка).
Р1689 Неисправности в работе бортового компьютера. Обратите внимание, поскольку в этом случае он выдает неправильные коды ошибок.

Если возникают ошибки с другими кодами, следует ознакомиться с информацией о них в файле, который находится в комплекте с приложением для диагностики автомобиля, или осуществить поиск в интернете.

Контроллер очищает память после выключения двигателя вместе с зажиганием и отсоединения питания от аккумулятора на 10-15 секунд. Таким способом можно после ремонта определить, была ли устранена неисправность.

Источник: https://kalina-2.ru/remont-vaz/oshibka-r0685-vaz-2114

Коды ошибок на ВАЗ 2110 и 2112 (8) 16 клапанов. Читай и сохраняй

Чтобы узнать коды ошибок на ВАЗ 2110 и 2112 (8) 16 клапанов самостоятельно, недостаточно знать, как пользоваться бортовым компьютером и съемными контроллерами. Необходимо уметь расшифровывать выданные показатели.

Диагностику автомобиля можно провести на станции техобслуживания или в домашних условиях, имея соответствующее оснащение. Современные отечественные автомобили оборудуются бортовым компьютером (БК), который может выдавать ошибки в системах на дисплей.

Более тщательный анализ неисправностей, без посещения СТО, позволяет провести съемный контроллер. Необходимость проверки автомобиля возникает при загорании индикатора Check.

Коды ошибок на ВАЗ 2110 и 2112 (8) 16 клапанов, которые выдает ЭБУ рассматриваемых моделей, обозначаются буквой « Р» вначале и последующим набором цифр.

Их расшифровка выглядит следующим образом:

  • 0030 – неисправность цепи управления нейтрализатора и нагревателя кислорода;
  • 0031 – оповещает о замыкании электроцепи на массу в том же узле;
  • 0032, 0036, 0037, 0038 – неполадки цепи управления между нейтрализатором и датчиком нагревателя кислорода;
  • 0102, 0103, 0116, 0117, 0118, 0122, 0123 – неисправности в цепи индикатора температуры хладагента, связанные с повышенным, пониженным сигналом, проблемами с дроссельной заслонкой;
  • 0130, 0131, 0132, 0133, 0134, 0136 – неполадки в цепи датчика участка между нейтрализатором и подачей кислорода, указывающие на его неадекватную работу или выход из строя;
  • 0137, 0138, 0140, 0141 – свидетельствуют о нарушении работы датчика кислорода на участке цепи, расположенной после нейтрализатора.

Коды ошибок системы впрыска, имеют следующую расшифровку (перед каждым значением есть буква «Р»):

  • 0171, 0172 – чересчур высокая или низкая подача топлива;
  • 0201, 0202, 0203, 0204 – обрыв цепи контроля на одной из форсунок;
  • 0217 – превышение температурного режима силового агрегата;
  • 0230 – неполадки с реле бензонасоса;
  • 0261, 0262, 0263,0264,0265,0266,0267,0268,0269,0270,0271,0272 – неисправности, связанные с драйверами и замыкающей цепью форсунок.

При появлении сигналов о неисправностях в системе зажигания, высвечиваются следующие коды:

  • 0300, 0301, 0302, 0303, 0304 – сигнализируют о неполадках, вызванных пропуском зажигания в одном или нескольких цилиндрах;
  • 0326, 0327, 0328 – нарушения в работе цепи датчика детонации, связанные с нарушением подачи сигнала или его отсутствием;
  • 0335, 0336, 0337, 0338, 0340 – свидетельствует о сбоях в работе цепи коленчатого или распределительного вала;
  • 0342, 0343, 0346 – говорит о перебоях функционирования цепи фазового индикатора;
  • 0351, 0352, 0353, 0354 – проблемы с цепью управления катушками зажигания;
  • 0363 – сигнализирует о нарушении подачи топлива или пропусках воспламенения;
  • 0422 – максимально заниженный показатель работы нейтрализатора;
  • 0441 – нарушения выхода воздуха и паров бензина через адсорбер;
  • 0444, 0445 – поломка клапана адсорбирующего элемента;
  • 0480, 0481 – неисправность вентилятора.

Прочие неполадки

{banner_content}Проведение диагностики автомобиля дает возможность расшифровать коды неисправностей в реле управления различных узлов, датчиков рельефа дороги, насыщенности топливной смеси и некоторых других показателей.

Обозначения имеют следующую нумерацию после «Р»:

  • 0500, 0501, 0506, 0511 – неполадки датчика скорости и оборотов холостого хода;
  • 0560, 0562, 0563 – перепады в напряжении бортовой сети;
  • 0615, 0616, 0617 – проблемы с дополнительным реле стартера;
  • 0627, 0628, 0629 – сигнал о неисправностях реле бензонасоса;
  • 0645, 0646, 0647 – отображает неполадки компрессорной муфты;
  • 0685, 0686, 0687 – замыкание на цепь основного реле;
  • 0691, 0692 – неисправность элемента вентилятора;
  • 1123, 1124, 1127, 1128 – некондиция смеси в режиме холостого хода;
  • 1301, 1302, 1303, 1304 – критический пропуск воспламенения в цилиндрах;
  • 1410, 1425, 1426 – проблемы в цепи клапана продувки абсорбера;
  • 1513, 1514 – обрыв в цепи регулятора холостого хода;
  • 1602, 1606, 1616, 1617 – нарушение показаний датчика неровной дороги;
  • 2301, 2303, 2305, 2307 – замыкание на борт катушек зажигания цилиндров.

Некоторые расшифровки для контроллера типа «Январь»

При использовании этого прибора, показания и их расшифровка будет выглядеть следующим образом:

  • 12 – диагностическая цепь контрольной лампы;
  • 14,15 – увеличенное и пониженное показание температуры хладагента;
  • 16,17 – аналогичные свидетельствования о напряжении в бортовой сети;
  • 19 – ложный сигнал индикатора положения коленвала;
  • 21,22 – перебои с подачей напряжения на дроссельную заслонку;
  • 27,28 – разбежность в показаниях потенциометра выхлопа СО;
  • 33,34 – сигнализатор перебоев массового расхода воздуха;
  • 35 – нарушение работы холостого хода;
  • 51, 52, 53 – ошибки контроллера ППЗУ;
  • 80 – отклонение взаимодействия с иммобилизатором.

При желании и правильном подходе, своевременная диагностика помогает выявить неисправности различных узлов на ранней стадии. Коды ошибок на ВАЗ 2110 и 2112 (8) 16 клапанов, являются идентичными. Выявить и расшифровать их можно при помощи бортового компьютера и подключаемого внешнего контроллера.

Источник: http://autoflit.ru/1935-kody-oshibok-na-vaz-2110-i-2112-8-16-klapanov-chitay-i-sohranyay.html

Код ошибки 8 ваз 2114

Как расшифровать коды ошибок на ВАЗ 2115?

По примеру зарубежных автомобильных производителей концерн «АвтоВАЗ» внедряет передовые технологии в свои транспортные средства. Одним из таких примеров является бортовой компьютер, призванный выявить неисправность в работе машины при помощи цифрового кода. Предлагаем вам узнать, как диагностируется бортовой компьютер штат на Ваз 2115 – коды ошибок будут расшифрованы также в этой статье.

Разумеется, обнаружить неисправность в работе транспортного средства невозможно без проведения диагностики. Ее можно осуществить посредством специального оборудования, которое можно найти на каждом специализированном СТО. Но также проверить свое авто на предмет наличия неисправностей можно и своими силами. Отметим, при самостоятельной проверке авто коды ошибок будут не такими, как при диагностике на оборудовании.

Автомобиль ВАЗ 2115 тюнинг

Итак, как же самостоятельно осуществить диагностику штат бортового компьютера ВАЗ 2115? Такой вопрос приходил в голову каждому владельцу данных моделей машин. Сейчас мы более подробно расскажем вам об этом. Но произвести диагностику машины – это половина дела, ведь полученные комбинации неисправностей нужно еще и расшифровать.

Самостоятельная диагностика ВАЗ:

  1. Найдите на панели приборов кнопку одометра. Вам нужно ее зажать.
  2. Затем проверните ключ в замке зажигания в положение 1.
  3. Сделав это, кнопку одометра нужно будет отпустить.
  4. Когда вы отпустили кнопку, на панели приборов начнут прыгать стрелки.
  5. Еще раз зажмите и отпустите кнопку одометра. На спидометре появятся цифры, обозначающие версию прошивки штат бортового компьютера.
  6. Наконец, в третий раз зажмите и отпустите кнопку одометра и вы можете увидеть комбинацию неисправности. В случае самостоятельной проверки коды ошибок будут представлены в двузначном виде, в отличие от диагностики на оборудовании, где неисправности представляются в четырехзначном виде.

Зажимание кнопки одометра для проведения самостоятельной диагностики ВАЗ 2115

Расшифровка кодов

Как сказано выше, без расшифровки кодов ошибок диагностика транспортного средства является бессмысленной. Поэтому расшифровке комбинаций также следует уделить внимание. Особенно, если вы не хотите платить за это немалые деньги специалистам на СТО. Итак, начнем с комбинаций, появляющихся при самостоятельной диагностике машины.

Коды самостоятельной диагностики

Комбинация Расшифровка поломки
1 Код 1 обозначает неисправность в работе микропроцессора. Иногда ошибка исправляется путем перепрошивки устройства.
2 Бортовой компьютер сообщает о некорректной работе датчика уровня бензина в топливной баке. Возможны проблемы с электропроводкой.
4,8 Слишком высокое или чрезмерно низкое напряжение в сети транспортного средства.
12 Некорректная работе диагностической цепи контрольной лампы.
13 На бортовой компьютер перестал поступать сигнал с устройства контроля уровня кислорода.
14,15 На блок управления поступает неверный сигнал с датчика температуры антифриза в системе охлаждения. В частности, сигнал может быть слишком заниженным или завышенным.
16,17 Данные комбинации при проверке авто на предмет выявления ошибок означают неверный показатель напряжения бортовой сети. необходимо тщательней проверить сеть на предмет замыканий и обрывов, поскольку показатель напряжения слишком высокий или очень низкий.
19 На бортовой компьютер ВАЗ 2115 поступает некорректный сигнал с устройства контроля положения коленвала. Следует проверить цепь.
21,22 На блок управления ВАЗ 2115 поступает очень низкий или высокий сигнал с устройства контроля положения дроссельной заслонки. Чтобы ликвидировать неисправность, следует проверить работоспособность непосредственно устройства, а также продиагностировать электропроводку.
 23,25 Устройство контроля температуры всасываемого воздуха. На блок управления с этого датчика поступает некорректный сигнал. Следует произвести проверку цепи, а также непосредственно датчика.
24 На бортовой компьютер перестал поступать сигнал с датчика скорости транспортного средства ВАЗ 2115.
 27,28 Данные комбинации ошибок обозначают поступление неверного сигнала с датчика СО на блок управления авто. Рекомендуется проверить цепь на наличие обрывов и замыканий либо произвести замену датчика.
 33,34 Устройство контроля массового расхода воздуха. Данные ошибки означают поступление некорректного сигнала с датчика, в результате чего следует произвести его замену. Также есть вероятность обрывов в цепи, поэтому есть смысл проверить и электропроводку.
35 Выявлена неисправность в работе регулятора холостого хода. Следует произвести замену датчика, чтобы восстановить корректную работу устройства.
41 На блок управления поступает неверный сигнал с датчика фазы.
42 Данная комбинация обозначает неисправность в электропроводке управления электронным зажиганием. По всей видимости, с зажиганием все в порядке, однако следует произвести диагностику цепи.
43 Блок управления уловил неверный сигнал с датчика детонации. Следует произвести проверку устройства либо произвести диагностику цепи на предмет обрывов.
44,45 В системе впрыска бортовой компьютер зафиксировал обедненный или обогащенный состав горючей смеси. В этом случае:
  • двигатель автомобиля может троить;
  • во время движения, в частности, при переключении передач транспортное средство может идти рывками;
  • двигатель может периодически глохнуть (в редких случаях).
51,52 Данные комбинации неисправностей свидетельствуют о выявленных ошибках в устройствах ППЗУ или оперативной памяти.
53 На блок управления ВАЗ 2115 перестал поступать сигнал с СО-датчика. Следует проверить работоспособность устройства.
54 Пропал сигнал с датчика октан-корректора.
55 Эта комбинация сообщает о том, что при движении автомобиля, в частности – при высокой нагрузке на мотор ВАЗ 2115 в системе впрыска обедняется горючая смесь. В этом случае признаки поломки могут быть такими же, как и в случае с кодами 44 и 45.
61 Сломался датчик кислорода. Чтобы восстановить работу системы, следует произвести замену датчика.

Подключение специального диагностического оборудования к разъему в салоне ВАЗ 2115

Ошибки контроллеров

Далее представлены комбинации ошибок в работе контроллеров, возникающие при диагностике ВАЗ 2115.



Комбинация Расшифровка
Р0101-Р0103 Данные комбинации означают неисправность в работе датчика массового расхода воздуха. В частности, сигнал может быть повышенным или пониженным. Следует заменить устройство.
Р0112-Р0113 Сообщается о выходе из строя датчика температуры впускного воздуха. Нужно проверить электропроводку, особенно в местах, где провода были перепаяны. По всей видимости, бортовой компьютер пытается сообщить вам о возникновении короткого замыкания или обрыва.
Р0116-Р0118 Эти коды ошибок свидетельствуют о неисправности датчика температуры антифриза в системе. Как правило, в таких случаях для начала лучше проверить электропроводку, а если с цепью все в порядке, то желательно произвести замену непосредственно датчика.
Р2138, Р2122, Р2123, Р0222, Р0223 Эти коды ошибок обозначают некорректную работу устройства контроля положения педали акселератора.
Р0201-Р0204 При появлении таких комбинаций бортовой компьютер пытается сообщить автовладельцу о некорректной работе одно из форсунок. В частности, в системе может быть зафиксирован обрыв цепи или короткое замыкание.
Р0130 – Р0134 Одна из таких комбинаций цифр может означать неисправность в функционировании управляющего датчика кислорода. Для восстановления работы датчика следует проверить цепь на предмет обрывов и коротких замыканий либо же стоит заменить устройство.
Р0136-Р0140 Данные ошибки означают неверную работу диагностического датчика контроля уровня кислорода в системе впрыска. Как и в предыдущем случае, ошибки могут означать некорректную работу устройства или неисправности электропроводки.
Р0217 Обозначает перегрев двигателя внутреннего сгорания. В этом случае неисправности могут крыться как в работе самого мотора, так и в:
  • перегреве охлаждающей жидкости в системе;
  • эксплуатации некачественного моторного масла или жидкости, которая уже отработала свой срок службы.
Р0326-Р0328 Бортовой компьютер ВАЗ 2115 сообщает автовладельцу об обнаруженной поломке датчика детонации. В частности, такие комбинации могут свидетельствовать не только о выходе датчика из строя, но и о некорректном сигнале, поступающем с него на блок управления.
Р0340-Р0343 Такие комбинации свидетельствуют о поломке датчика контроля положения распределительного вала ВАЗ 2115. В частности, ошибки могут означать:
  • сигнал с устройства не изменяется при работающем двигателе внутреннего сгорания;
  • в течение нескольких оборотов коленчатого вала сигнал с распредвала на блок управления поступает слишком низкий или очень высокий.
Р0351, Р0352, Р2301, Р2304 Данные комбинации означают некорректную работу катушек зажигания, а именно речь идет о неверном сигнале, поступающем на бортовой компьютер. Также указанные комбинации могут свидетельствовать об обрыве в электропроводке или о коротком замыкании, зафиксированном в цепи.
Р0422 Произошла поломка устройства нейтрализатора.
Р0691,Р0692 Произошла поломка первого реле вентилятора системы охлаждения.
Р0693,Р0694 Бортовой компьютер зафиксировал поломку второго реле вентилятора системы охлаждения. В случае несвоевременной замены предохранителя возможно закипание охлаждающей жидкости.
 Р0485 На блок управления поступает неверный сигнал напряжения с вентилятора охлаждения.
Р0560-Р0563 Блок управления зарегистрировал слишком низкое или высокое напряжение бортсети.
 Р0627-Р0629 Данные комбинации могут свидетельствовать как о поступлении неверного сигнала с бензонасоса, так и и поломке реле, отвечающего за работу агрегата. Стоит отметить, что при поломке предохранителя бензонасоса работа транспортного средства будет невозможной, так как ни получится запустить двигатель.
Р1602 1602 является распространенной ошибкой ВАЗ. Зарегистрированы неисправности в работе контроллера системы управления ДВС.

Сброс ошибки

Отключение клеммы аккумулятора для сброса кодов

Если вы обнаружили и ликвидировали неисправность, то ее нужно стереть из памяти бортового компьютера. Чтобы сделать это, повторите следующие действия:

  • Заглушите двигатель и выключите зажигание.
  • Отключите клеммы от аккумуляторной батареи.
  • Подождите несколько секунд и подключите клеммы обратно к АКБ.

«Сброс ошибки двигателя ВАЗ»

В этом видео описан процесс сброса комбинации ошибки для автомобилей ВАЗ десятого семейства.

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Источник: https://avtozam.com/vaz/2115/rasshifrovyivaem-kody-oshibok/

Перечень ошибок ваз 2114

В автомобиле ВАЗ 2114 производитель установил бортовой компьютер, благодаря которому можно вовремя узнать о наличии неисправности и своевременно ее устранить, прежде чем проблема усугубится. Но на дисплее ошибки отображаются в виде чисел – специальных кодов, которые требуют расшифровки, поскольку сами по себе они никакого смысла не несут.

Возможные неисправности автомобиля ВАЗ 2114, значение и расшифровка кодов ошибок бортового компьютера

Можно выделить всего 2 группы ошибок, коды которых отображает бортовой компьютер ВАЗ 2114. Ошибки из первой группы возникают значительно чаще, чем остальные, поэтому приведем несколько самых распространенных:

  1. «Р1602» — код ошибки, который сигнализирует о наличии проблем с контроллером двигателя. Дисплей компьютера может довольно часто демонстрировать этот код, что говорит о необходимости замены контроллера.
  2. Ошибка «Р0340» (или «Р0343») возникает при неисправностях или полном отказе в работе датчика положения коленвала.
  3. «Р0217» сигнализирует о перегреве двигателя автомобиля или о необходимости заменить моторное масло.

Это далеко не все ошибки, которые возникают в процессе эксплуатации ВАЗ 2114. Полный перечень можно найти в одном из файлов ПО для диагностики, а список наиболее распространенных ошибок будет приведен далее в данной статье.

Нюансы самодиагностики ваз 2114

При проведении диагностики на специализированных СТО и самостоятельно могут быть получены различные результаты и коды ошибок. Далеко не все водители знают, что выявить неисправности можно и без бортового компьютера. Для этого используется одометр.

Существенным недостатком такой диагностики является сложение чисел ошибок в единую сумму. Например, если возникла ошибка 8 и 1, одометр отобразит число 9.

Память прибора автоматически не очищается, поэтому коды ошибок будут отображаться до ручного сброса путем отсоединения на несколько секунд клемм аккумулятора.

Сброс ошибки «checkengine»

Как видно из ролика, ошибку можно сбросить, выполнив следующие действия:

  • Заглушить двигатель, но оставить включенным зажигание автомобиля.
  • Отсоединить клемму АКБ авто и выждать несколько секунд.
  • Установить клемму обратно и завести двигатель.

Ошибка после данных действий будет сброшена, но если она вызвана серьезными неисправностями в двигателе, она возникнет снова. В этом случае лучшим вариантом будет обратиться в СТО.

Определение и расшифровка ошибок на ваз 2114

Самостоятельная диагностика автомобиля позволяет выявить неисправности, но некоторые из них выявить получается крайне редко. Для диагностики используют одометр.

Самодиагностика ваз 2114

Последовательность действий следующая:

  1. Нажать и удерживать кнопку одометра и выставить ключ зажигания в первое положение.
  2. Отпустить кнопку одометра и снова кратковременно нажать. В результате будет отображена версия прошивки.
  3. Теперь, чтобы увидеть коды ошибок, необходимо вновь нажать и отпустить кнопку одометра.

Коды ошибок имеют вид цифр от 1 до 9 и двузначных чисел, в отличие от тех, которые отображает бортовой компьютер. Таким образом, можно с помощью одометра выявить некоторые неисправности автомобиля. Наиболее распространенные ошибки отображены в таблице ниже.

Таблица кодов ошибок ваз 2114

КодОписание ошибки
1 Неисправности в работе микропроцессора
2 Неполадки с датчиком уровня топлива
4 Превышение допустимого напряжения в электросети
8 Слишком низкое напряжение электросети
13 Отсутствие сигнала от кислородного датчика
14 Очень высокий уровень сигнала датчика температуры охлаждающей жидкости
15 Очень низкий уровень сигнала датчика температуры охлаждающей жидкости
16 Высокое напряжение в бортовой сети
17 Низкое напряжение в бортовой сети
19 Проблемы с сигналом датчика положения коленвала
24 Неисправности в работе датчика скорости
41 Неправильные сигналы датчик фаз
51, 52 Неполадки с ПЗУ и ОЗУ устройства соответственно
53 Не работает СО-потенциометр
61 Проблемы с датчиком лямбда-зонда

Диагностика неисправностей с использованием специального оборудования

Для выявления неисправностей на СТО обычно используют бортовой компьютер автомобиля и ноутбук со специализированными приложениями. В этом случае удается получить коды ошибок, которые соответствуют различным неполадкам. Наиболее распространенные из них приведены в таблице.

КодОписание ошибки
Р0102, Р0103 Датчик массового расхода воздуха отправляет неверный сигнал.
Р0122, Р0123 Датчик дроссельной заслонки предоставляет неправильные сведения.
Р0130-Р0134 Наличие неисправности в датчике кислорода или повреждения электропроводки, соединяющей его с системой.
Р0201-Р0204 Засорение или замыкание форсунок или обрыв электропроводки их датчика.
Р0300 Проблемы с зажиганием (пропуски).
Р0335, Р0336 Датчик детонации работает неправильно.
Р0351, Р0352 Катушки зажигания функционируют неправильно. При отображении таких кодов ошибки двигатель может «троить». О данной проблеме могут также сигнализировать ошибки Р2301 и Р2304.
Р0480 Вентилятор охлаждения не функционирует.
Р0505, Р0506, Р0507 Датчик холостого хода неисправен.
Р1602 Электропитание бортовой сети отсутствует (наиболее распространенная ошибка).
Р1689 Неисправности в работе бортового компьютера. Обратите внимание, поскольку в этом случае он выдает неправильные коды ошибок.

Если возникают ошибки с другими кодами, следует ознакомиться с информацией о них в файле, который находится в комплекте с приложением для диагностики автомобиля, или осуществить поиск в интернете.

Контроллер очищает память после выключения двигателя вместе с зажиганием и отсоединения питания от аккумулятора на 10-15 секунд. Таким способом можно после ремонта определить, была ли устранена неисправность.

Ошибки в ВАЗ 2114 возникают нередко, поэтому навыки распознавания их окажутся не лишними для проведения правильного ремонта автомобиля. Для правильной диагностики потребуется компьютер со специальной программой и понимание показаний бортового компьютера.

Использование бортовых компьютеров в современных автомобилях во многом помогает автовладельцам быть, как говорится, на шаг впереди. Ведь ошибки в работе таких устройств сигнализируют водителю о возникновении определенных неисправностей. Поэтому сегодня мы рассмотрим самые распространенные коды ошибок ВАЗ 2114.

Самодиагностика автомобиля

Сразу же следует отметить, что диагностика своими силами и на станции техобслуживания — немного разные вещи. На специализированном сервисе имеется необходимое оборудование, которое позволит в полной мере выявить все имеющиеся ошибки в работе бортового компьютера вашего транспортного средства.

Источник: http://o-ladagranta.ru/perechen-oshibok-vaz-2114/

Самодиагностика ваз 2112 коды. Диагностика ВАЗ Самому?! – Это просто! Расшифровка обозначения ПО разработки ВАЗ

Многие отечественные автомобили оснащаются бортовыми компьютерами, которые значительно облегчают поиск и выявление неисправностей при помощи кода. Возможность диагностики и самодиагностики на ВАЗ 2115 появилась с началом установки инжекторного двигателя на 8 клапанов.

[ Скрыть]

Диагностика автомобиля

Появление на комбинации приборов горящей лампы «Check Engine» сигнализирует водителю о возникновении проблемы в электрике автомобиля. Нужно понимать, что проверка транспортного средства своими руками и на СТО может дать разные результаты. Специальное оборудование, имеющееся у профессионалов, позволит более точно обнаружить неисправности.

Самостоятельная диагностика

На ВАЗ 2115 владелец может сделать самостоятельную диагностику и узнать, какие ошибки хранятся в памяти блока управления двигателя. Процедура проводится путем вызова кодов неисправностей на приборной панели или с помощью диагностического адаптера.

Для проведения диагностирования на электронной панели приборов необходимо выполнить определенную последовательность действий:

  1. Сесть в автомобиль на место водителя, вставить ключ в замок зажигания и нажать клавишу сброса суточного пробега, имеющуюся на комбинации приборов.
  2. Повернуть ключ замка в положение включения зажигания.
  3. Отпустить клавишу, запустив процесс самодиагностики. Визуально это будет выглядеть как включение подсветки, всех сигнальных ламп, возможных символов на жидкокристаллических экранах и тест приборов (стрелки будут ходить через всю шкалу в оба конца).
  4. Повторно нажать клавишу и отпустить. Второе нажатие выводит на экран, расположенный под спидометром, версию программного обеспечения комбинации приборов (надпись вида Uer х. х).
  5. Произвести еще одно нажатие на клавишу, после которого на экран будут выведены имеющиеся в памяти ошибки.

Комбинация приборов ВАЗ 2115, клавиша расположена в правой части спидометра

Водитель может делать самодиагностику на электромеханической панели и блоке управления «Январь-4» по следующей последовательности:

  1. Выключить зажигание.
  2. Открыть крышку диагностического разъема, расположенную на центральной консоли.
  3. Соединить контакт В с минусовой клеммой аккумулятора (с кузовом). Для этого подходит контакт А, подключенный к картеру двигателя.
  4. Включить зажигание. Лампа «Check Engine» вспышками выдаст код 12, который означает начало диагностики. Подача световых сигналов выглядит следующим образом — длинная вспышка, затем пауза (около 2 секунд), две короткие вспышки, длинная пауза (около 3 секунд). Подача сигнала 12 выполняется три раза. Если сигнал не подается, значит система диагностики неактивна или неисправна. После этого лампа «Check Engine» будет вспышками перечислять ошибки, имеющиеся в памяти. Каждый код повторяется по три раза. Если в памяти ошибок нет, то будет продолжаться передача кода 12.

Для чтения ошибок контроллеров применяется специальный адаптер K-Line, который при помощи коннектора подключается к диагностическому разъему. Этот разъем располагается на центральной консоли за пластиковой заглушкой (ниже прикуривателя и пепельницы). На адаптере имеется шнур с разъемом USB на конце, который подключается к любому ноутбуку. На устройстве должна быть установлена специальная программа для чтения и сброса ошибок (OpenDiagFree версии 1.4 или 1.6).

Процедура считывания ошибок довольно простая, необходимо:

  1. Проверить уровень технологических жидкостей.
  2. Открыть крышку разъема и включить зажигание.
  3. Подключить адаптер или сканер к гнезду диагностики.
  4. Запустить программное обеспечение на ноутбуке.
  5. Просмотреть имеющиеся ошибки в диалоговом окне программы.
  6. Расшифровать коды при помощи интерфейса программы или таблицы расшифровки.
  7. Устранить причины неисправностей и провести повторную диагностику.

Значение и расшифровка кодов

При самодиагностике ВАЗ 2115 с инжектором на приборном щитке будут показаны только цифры или вспышки, которыми зашифрована ошибка. При считывании кодов неполадок с электромеханической комбинации приборов необходимо записать число вспышек и рассчитать по ним номера ошибок. Их назначения можно расшифровать по специальному списку. Большинство таких неисправностей устраняются самостоятельно путем замены отказавших датчиков.

Ошибка р0685 ваз 2114

В автомобиле ВАЗ 2114 производитель установил бортовой компьютер, благодаря которому можно вовремя узнать о наличии неисправности и своевременно ее устранить, прежде чем проблема усугубится. Но на дисплее ошибки отображаются в виде чисел – специальных кодов, которые требуют расшифровки, поскольку сами по себе они никакого смысла не несут.

Что означает ошибка 8 на панели приборов ВАЗ-2114 и ее исправление

ВАЗ-2114 основан на механике, поэтому для многих водителей становится настоящим удивлением наличие в автомобиле самодиагностики. Это позволяет избежать проверки работы машины на СТО на дорогостоящем оборудовании, неисправность можно определить своими руками в любое удобное время, а затем быстро устранить ее.

Диагностика ВАЗ-2114 подразумевает отображение на бортовом экране кода ошибки, который обозначает определенную поломку. Ошибка 8, отображаемая на панели, расшифровывается как недостаточное напряжение в сети машины. Мы расскажем, как устранить неисправность, но прежде научим включать самодиагностику ВАЗ-2114.

Инструкция по проведению самодиагностики ВАЗ-2114

Чтобы включить самодиагностику в отечественном автомобиле, займите водительское место и последовательно произведите такие манипуляции:

  1. Найдите на панели приборов клавишу одометра, нажмите и не отпускайте.
  2. В это время проверните ключ в зажигании, установив формат 1.
  3. Теперь клавишу одометра можно отпустить.
  4. Наблюдайте, какие изменения происходят на панели приборов, а именно должны прыгать стрелки.
  5. Снова нажмите клавишу одометра и еще раз отпустите, после этого на спидометре видны цифры с обозначением прошивки бортового компьютера транспортного средства.
  6. Осталось нажать клавишу одометра третий раз, а затем убрать руку, как отображение комбинации неисправностей на экране не заставит себя долго ждать. Заметьте, что на СТО ошибка состоит из 4 цифр, при самостоятельной диагностике она предполагает 2 цифры.

Что означает ошибка 8 и как ее исправить

Ошибка 8, отразившаяся на бортовом компьютере ВАЗ-2114, означает низкое напряжение бортовой сети. Причины, которые могут вызвать понижение напряжения в ВАЗ-2114:

  • практически полная разрядка батареи;
  • стирание или «зависание», отсутствие адекватной работы щеток на генераторе.

То есть убрать ошибку 8 и исправить неполадки в работе ВАЗ-2114 можно, зарядив аккумулятор машины или заменив щетки на генераторе, причем все это можно сделать, не обращаясь к специалистам, в собственном гараже своими руками.

Как зарядить аккумулятор ВАЗ-2114 самостоятельно

Уметь заряжать аккумулятор ВАЗ-2114 нужно не только если самодиагностика показала ошибку 8. Правильная и своевременно проведенная зарядка АКБ позволит продлить ее долговечность. Для этого следуйте рекомендациям специалистов:

  1. Извлеките батарею и бережно пройдитесь по ней тряпочкой, ваша задача – хорошо очистить ее от загрязнений. Акцентируйте внимание на верхней части детали.
  2. Теперь проверьте показатели загруженности электролита. По мнению работников СТО, уровень электролита должен находиться между значками минимум и максимум, расположенными на корпусе батареи. Если электролита недостаточно, его нужно добавить до нормы.
  3. Заряжают АКБ, когда пробки вывернуты током в значении 5,5 А. Следите также за плотностью электролита.
  4. Заряжаясь, батарея может достигать температуры 40 градусов, это максимально допустимый показатель. Однако специалисты считают, что даже эта цифра слишком завышена – требуется понизить ее до 27 градусов, прервав зарядку АКБ.
  5. Когда нужно полностью завершить зарядку? Если из АКБ исходит большой объем газа, в постоянной величине удерживаются напряжение электролита и его плотность. За основу берутся сразу 3 замера.
  6. Если плотность разная, тогда требуется ее отрегулировать. Повышенную плотность удается понизить путем добавления в часть материала дистиллированной жидкости. При пониженной используйте методику добавления электролита с повышенными показателями плотности.
  7. Когда корректировка осуществлена, не снимайте АКБ с зарядки до получаса, затем отключите и через полчаса проверьте показатели электролита. Если уровень материала слишком высокий, избавьтесь от излишнего состава при помощи резиновой груши.

Источник: https://ladaautos.ru/vaz-2114/chto-oznachaet-oshibka-8-na-paneli-priborov-vaz-2114-i-ee-ispravlenie.html

Расшифровка кодов ошибок ВАЗ 2110 и меры для их устранения

Многие автовладельцы ВАЗ 2110, особенно те, кто еще без наработанного опыта вождения и ремонта «десятки» впадают в легкую панику, если на, казалось бы, исправной машине вдруг загорается «CHECK», бортовой компьютер начинает выдавать ошибку.

Обычно они выражаются с помощью буквы Р и цифрового четырехзначного кода. Естественно, коды ошибок для ВАЗ 2110 не трудно найти в специальных таблицах, чтобы понять, в какой из систем следует искать причину. Однако часто расшифровка весьма туманна, непонятно, что же делать дальше?

Коды ошибок OBD 2

Коды ошибок ВАЗ

Коды ошибок для контролеров Микас 10.3/11

Электроника

Рассмотрим некоторые, особенно раздражающие коды ошибок, которые, как бы на скорость не влияют, но постоянно напоминают о том, что с ВАЗ 2110, возможно, что-то неладно. К таким относятся:

  • ошибка 1621, предупреждающая водителя о том, что ОЗУ отключен, то есть, код 1621 указывает на то, что как раз контролер не работает, значит – ошибки не считываются, вы остаетесь в неведении о том, что творится с системами вашего автомобиля. Чаще всего, увидев цифры 1621, водители их игнорируют, сбрасывают ошибку ОЗУ (снимают с АКБ клемму на пару минут, затем снова одевают) и едут дальше. Но, заглушив машину, и заводя ее снова, видят тот же злосчастный код 1621. Можно попробовать тщательно осмотреть скрутку возле ЭБУ (на массу), возможно – дополнительно пропаять заводскую обжимку. Однако зачастую даже обращения к специалистам не помогают, код 1621 горит до тех пор, пока не поменять память ОЗУ;
  • иногда случается, что светится лампочка инжектора. Особенно это наблюдается зимой, а когда двигатель хорошо прогреется, лампочка тухнет. Хотя это не так уж страшно, но несколько нервирует, к тому же лампочка при долгом горении выходит из строя. Лучше обратиться в сервис, где могут сделать прошивку, тогда лампочка перестанет беспокоить.Индикатор инжектора

Коленчатый и распредвал

Итак:

  • код 0335 говорит о неисправности датчика положения коленвала. Поэтому, увидев на компьютере 0335, нужно проверить, идет ли сигнал от этого датчика. Обнаружив, что сигнал слабый, можно помочь изменением расхода воздуха, если он чрезмерный (выше максимума). После этого ошибка 0335 должна исчезнуть;
  • увидев ошибку 0340, знайте, что, скорее всего, неисправен датчик положения распредвала. Хотя на самом деле, если даже высвечивает 0340, сам распредвал может быть исправным, автомобиль работает, как обычно. А вот когда цифры 0340 не исчезают во время работы двигателя, следует тщательно осмотреть данный узел.

Источник: https://vazweb.ru/desyatka/elektrooborudovanie/kody-oshibok.html

Коды ошибок на ВАЗ 2110 и 2112 (8) 16 клапанов. Читай и сохраняй

Чтобы узнать коды ошибок на ВАЗ 2110 и 2112 (8) 16 клапанов самостоятельно, недостаточно знать, как пользоваться бортовым компьютером и съемными контроллерами. Необходимо уметь расшифровывать выданные показатели.

Диагностику автомобиля можно провести на станции техобслуживания или в домашних условиях, имея соответствующее оснащение. Современные отечественные автомобили оборудуются бортовым компьютером (БК), который может выдавать ошибки в системах на дисплей.

Более тщательный анализ неисправностей, без посещения СТО, позволяет провести съемный контроллер. Необходимость проверки автомобиля возникает при загорании индикатора Check.

Коды ошибок на ВАЗ 2110 и 2112 (8) 16 клапанов, которые выдает ЭБУ рассматриваемых моделей, обозначаются буквой « Р» вначале и последующим набором цифр.

Их расшифровка выглядит следующим образом:

  • 0030 – неисправность цепи управления нейтрализатора и нагревателя кислорода;
  • 0031 – оповещает о замыкании электроцепи на массу в том же узле;
  • 0032, 0036, 0037, 0038 – неполадки цепи управления между нейтрализатором и датчиком нагревателя кислорода;
  • 0102, 0103, 0116, 0117, 0118, 0122, 0123 – неисправности в цепи индикатора температуры хладагента, связанные с повышенным, пониженным сигналом, проблемами с дроссельной заслонкой;
  • 0130, 0131, 0132, 0133, 0134, 0136 – неполадки в цепи датчика участка между нейтрализатором и подачей кислорода, указывающие на его неадекватную работу или выход из строя;
  • 0137, 0138, 0140, 0141 – свидетельствуют о нарушении работы датчика кислорода на участке цепи, расположенной после нейтрализатора.

Коды ошибок системы впрыска, имеют следующую расшифровку (перед каждым значением есть буква «Р»):

  • 0171, 0172 – чересчур высокая или низкая подача топлива;
  • 0201, 0202, 0203, 0204 – обрыв цепи контроля на одной из форсунок;
  • 0217 – превышение температурного режима силового агрегата;
  • 0230 – неполадки с реле бензонасоса;
  • 0261, 0262, 0263,0264,0265,0266,0267,0268,0269,0270,0271,0272 – неисправности, связанные с драйверами и замыкающей цепью форсунок.

При появлении сигналов о неисправностях в системе зажигания, высвечиваются следующие коды:

  • 0300, 0301, 0302, 0303, 0304 – сигнализируют о неполадках, вызванных пропуском зажигания в одном или нескольких цилиндрах;
  • 0326, 0327, 0328 – нарушения в работе цепи датчика детонации, связанные с нарушением подачи сигнала или его отсутствием;
  • 0335, 0336, 0337, 0338, 0340 – свидетельствует о сбоях в работе цепи коленчатого или распределительного вала;
  • 0342, 0343, 0346 – говорит о перебоях функционирования цепи фазового индикатора;
  • 0351, 0352, 0353, 0354 – проблемы с цепью управления катушками зажигания;
  • 0363 – сигнализирует о нарушении подачи топлива или пропусках воспламенения;
  • 0422 – максимально заниженный показатель работы нейтрализатора;
  • 0441 – нарушения выхода воздуха и паров бензина через адсорбер;
  • 0444, 0445 – поломка клапана адсорбирующего элемента;
  • 0480, 0481 – неисправность вентилятора.

Прочие неполадки

{banner_content}Проведение диагностики автомобиля дает возможность расшифровать коды неисправностей в реле управления различных узлов, датчиков рельефа дороги, насыщенности топливной смеси и некоторых других показателей.

Обозначения имеют следующую нумерацию после «Р»:

  • 0500, 0501, 0506, 0511 – неполадки датчика скорости и оборотов холостого хода;
  • 0560, 0562, 0563 – перепады в напряжении бортовой сети;
  • 0615, 0616, 0617 – проблемы с дополнительным реле стартера;
  • 0627, 0628, 0629 – сигнал о неисправностях реле бензонасоса;
  • 0645, 0646, 0647 – отображает неполадки компрессорной муфты;
  • 0685, 0686, 0687 – замыкание на цепь основного реле;
  • 0691, 0692 – неисправность элемента вентилятора;
  • 1123, 1124, 1127, 1128 – некондиция смеси в режиме холостого хода;
  • 1301, 1302, 1303, 1304 – критический пропуск воспламенения в цилиндрах;
  • 1410, 1425, 1426 – проблемы в цепи клапана продувки абсорбера;
  • 1513, 1514 – обрыв в цепи регулятора холостого хода;
  • 1602, 1606, 1616, 1617 – нарушение показаний датчика неровной дороги;
  • 2301, 2303, 2305, 2307 – замыкание на борт катушек зажигания цилиндров.

Некоторые расшифровки для контроллера типа «Январь»

При использовании этого прибора, показания и их расшифровка будет выглядеть следующим образом:

  • 12 – диагностическая цепь контрольной лампы;
  • 14,15 – увеличенное и пониженное показание температуры хладагента;
  • 16,17 – аналогичные свидетельствования о напряжении в бортовой сети;
  • 19 – ложный сигнал индикатора положения коленвала;
  • 21,22 – перебои с подачей напряжения на дроссельную заслонку;
  • 27,28 – разбежность в показаниях потенциометра выхлопа СО;
  • 33,34 – сигнализатор перебоев массового расхода воздуха;
  • 35 – нарушение работы холостого хода;
  • 51, 52, 53 – ошибки контроллера ППЗУ;
  • 80 – отклонение взаимодействия с иммобилизатором.

При желании и правильном подходе, своевременная диагностика помогает выявить неисправности различных узлов на ранней стадии. Коды ошибок на ВАЗ 2110 и 2112 (8) 16 клапанов, являются идентичными. Выявить и расшифровать их можно при помощи бортового компьютера и подключаемого внешнего контроллера.

Источник: http://autoflit.ru/1935-kody-oshibok-na-vaz-2110-i-2112-8-16-klapanov-chitay-i-sohranyay.html

Калина ошибка 8 – Ошибка 8 Лада Калина — Автогностика — Тюнинг ВАЗ -Ремонт автомобилей своими руками

xn—2111-43da1a8c.xn—p1ai

  • Отключают зажигание;
  • Необходимо нажать кнопку суточного пробега и удерживать её в таком положении некоторое время;
  • Одновременно с удержанием этой кнопки, включите зажигание;
  • После этого должны прийти в движение все указатели на приборной панели, они должны проделать путь о нулевой отметки до максимума. Теперь следует нажать кнопку на подрулевом переключателе дворников. Это даёт возможность выведения показаний на приборную панель. На третьем можно будет увидеть перечень всех возникших осложнений.
  • 2 — этот тревожный сигнал сообщает о значительном превышении напряжения бортовой сети машины;
  • 3 — предупреждает о проблемах с датчиком в топливном баке;
  • 4 — может сигнализировать о проблемах с ОЖ двигателя или обрыве питания датчика контролирующего температуру;
  • 5 — неисправности прибора, который контролирует температуру наружного воздуха;
  • 6 — фиксация ЭБУ перегрева силового агрегата, продолжать движение после появления такого сигнала нельзя;
  • 7 — предупреждает о недостаточном давлении в системе смазки мотора;
  • 8 — при появлении этого сигнала следует обратить внимание на тормозную систему автомобиля;
  • 9 — предупреждает о недостаточном напряжении заряда АКБ;
  • Е — предупреждает о возможной ошибке в EEPROM.
  • В — показывает о неисправностях относящихся к кузову. Это могут быть подушки безопасности, центральный замок, стеклоочистители, стеклоподъёмники;
  • С — имеет отношение к неполадкам в ходовой части;
  • Р — предупреждает о проблемах в силовом агрегате или трансмиссии.
  • 0 — является общей для ОВД;
  • 1 — относится к производителю машины;
  • 2 — также от производителя автомобиля;
  • 3 — является резервной цифрой кода.
  • 1 — неисправности с подачей топливовоздушной смеси;
  • 2 — также относится к проблемам с подачей рабочей смеси;
  • 3 — неполадки с системой зажигания авто;
  • 4 — сигнал о возможности вспомогательного контроля;
  • 5 — не работает система контроля за холостым ходом;
  • 6 — неисправности с цепями ECU;
  • 7 и 8 — относятся к ошибкам работоспособности трансмиссии автомобиля.

AutoFlit.ru

Коды ошибок Лада Калина 1.6 8

Диагностика

На панели приборов расположены сигнализаторы диагностики и обозначены символами ABS и EBD, с оранжевой подсветкой. После включения зажигания они должны включиться на 3 секунды и выключится.

Если в АБС возникает какая-то неисправность, то электронный блок управления гидроагрегатом посылает уведомление на соответствующий сигнализатор.

Для перевода кодов неисправностей используется программно-технический комплекс: «АС: Диагностика»

Коды неисправности АБС (коды ошибок ABS)


При неисправности с кодом С0035, С0040, С0045 и С0050 необходимо проверить электрическую цепь к соответствующему ДСК на замыкании или обрыв, а также напряжение питания этого ДСК.

При неисправности с кодом С0110 необходимо проверить напряжение питания на контакте второй колодки жгута к гидроагрегату. При коде С0121 — проверить напряжение питания на контакте третьей колодки жгута к гидроагрегату.

При неисправности с кодом С0161 проверить электрическую цепь к выключателю сигнала торможения на замыкание или обрыв.

На контакте 20 колодки жгута к гидроагрегату должно быть: — входное напряжение низкого уровня не более 0,3 U пит; — входное напряжение высокого уровня не менее 0,8 U пит.

При неисправности с кодом С0245 необходимо проверить крепление ДСК и зазоры между ДСК и ротором. Размеры зазоров: между датчиком скорости переднего колеса и зубцами его ротором должен быть 0,45-1,55 мм; между датчиком скорости заднего колеса и его ротором 0,2-2,3 мм.

При неисправности кода С0800 проверить напряжение питания на контакте 18 колодки жгута к гидроагрегату. Должно быть в пределах 10-16 В.

При неисправности с кодом С0060, С0065, С0070, С0075, С0080, С0085, С0090, С0095, С0550 заменить гидроагрегат.

avtognostika.ru

Коды Ошибок Калина 1.6 8кл Расшифровка ~ AUTOTEXNIKA.RU

Частые коды ошибок на ВАЗ Калина

ВАЗ Лада Калина оснащается штатным компом сразу в фирме. При этом он — высококачественной марки, владеющий широким функционалом, способный удовлетворить многих автоводителей. Но тому, кто желает большего, рекомендовано приобрести аппарат с серьезным функционалом, к примеру, бортовой компьютер Гамма.

Там функционал намного чем просто, сравнительно со штатным видом компьютера. Он указывает и сбрасывает коды дефектов, заодно делает диагностику. Ее запускают на приборной панели, нажимая кнопку, чтоб скинуть дневной пробег, и включая здесь зажигание. После нажатия кнопки на дисплее компьютера будет показана версия прошивки бортовика (БК), коды ошибок, если они конечно.

Возможные коды ошибок Калины

Какие есть коды ошибок ВАЗ Калина?

  1. Более высочайшее напряжение бортовой сети машины.
  2. Ошибка топливного датчика (например, в протяжении 20 с. выявлено то, что цепь оборвалась).
  3. Ошибка температурного датчика тосола.
  4. Мотор перегрет.
  5. Масляное давление в аварийном состоянии.
  6. Сломалась система тормозов.
  7. Разрядка аккума.

Что делать для устранения проблем? Следует, удерживая кнопку, включить зажигание, однако авто не заводить. Стрелки на приборной панели будут двигаться, включатся лампочки. Потом необходимо надавить одну из кнопок на переключателе, который находится под рулем. Позже стрелки будут на исходном положении, на экране будут отображены ошибки.

Дадим совет тем, кто покупает подержанную машину ВАЗ — большая часть водителей даже не думают что, что конечно функция диагностики и сброса ошибок Лады Калина. И поэтому, загодя до того как приобрести ВАЗ, следует запустить эту опцию, чтоб выяснить что остается сделать нашему клиенту о прошедшем приобретаемого авто. Современная авто индустрия — это очень развитая ветвь, она зачастую является прекрасным ассистентом хоть какому автолюбителю.

Это не находится в зависимости от марки машины, наличие БК — отменная черта практически хоть какого авто, выпущенного за последнее десятилетие лет. Схожая система не являются исключением для ВАЗа. Что такое бортовик, знают некоторые, увы как оценить возникшие ошибки и найти их значение, относительно этого знают далеко не все. Разберем приведенные выше ошибки.

Читайте так же

Необходимо отметить, что некоторые ошибки, соответствующие для ВАЗа, понятны. К примеру, ошибка температурного датчика, БК может ее выдать, когда мотор охлажден. Однако бывает, что компьютер выдает ошибку неверно.

К примеру, когда-то мотор был перегрет, компьютер оповещает об ошибке в один момент, пусть даже если ее нет. Т. е. ошибки быть выходить, если БК помнит информацию о перегретом моторе.

И поэтому, когда убрали эту проблему, лучше скинуть что остается сделать нашему клиенту показания БК.

А чтоб произвести устранение, следует надавить кнопку Reset — она находится под клавишами управления бортовика. Но если проход, когда неисправности не определены, необходимо спросить помощи у специалиста. Следует также особо отнестись к ошибкам БК машины, если она уже была в употреблении и приобретена подержанные.

Коды неисправностей. Как их расшифровать

Канал про диагностику автомобиля в кустарных условиях и о ремонте авто по большому счету.

Диагностика автомобиля и устранение неисправностей

Если тем ни менее вы отважились на покупку подержанной машины, то следует непременно сделать диагностику, обратив внимание на любые коды ошибок Лада, которые выходят на экране устройства. Информация об имеющихся ошибках станет очень полезной, непременно обращайте на что повышенное внимание. Чтоб диагностировать и выяснить информацию, следует обратиться в автосервис, если нет специального вкладыша на покупаемой подержанной машине.

По сути такая процедура — это большой перечень инфы, которая может поведать о хоть какой вероятной угрозы. Обычно этому не присваивают значения, а напрасно. Крапива, если автомобиль по БК заявляет, что неисправны подушки безопасности, непременно необходимо это проверить. Корректировка: что необходимо сделать? Сходу надавить левую кнопку и правую, по этой причине нажатия борткомпьютер корректирует избранный параметр.

Позже нажатие кнопок влево или вправо изменяет характеристики. После одновременного нажатия следует выход из корректировки. Сброс. После одновременного нажатия левой и правой кнопки функции, которые отображены на дисплее, сбросятся. Если нашему клиенту остается изготовлено работая в режиме «Системная ошибка», после такого факта ошибка исчезает. Если неисправности действительно существуют, ошибка будет в памяти, пока не произойдет обнуление.

Коды ошибок калина 1.6 8кл расшифровка

Если БК не врубается, предпосылки появившейся трудности:

  • нет электронного тока в разъемах БК;
  • нет контакта в клеммах.

БК не имеет права диагностировать, предпосылки этого:

БК не способна вычислить скорость машины, предпосылки этой препядствия:

БК не способен вычислить остаток в топливном баке, предпосылки:

  • приборы у них нет соответствия ПО.

БК некорректно указывает, сколько осталось горючего в баке, предпосылки этого:

  • нет провода в проводке у 8-го контакта и 9-й клеммы в бортовике;
  • некорректно указывает панель машины.

Расшифровка кодов, проверка приборов

Ошибка № 2. Завышенное напряжение.
Ошибка № 3. В уровне топливного датчика выявлена ошибка, она появляется, если цепь оборвалась.

Ошибка № 4. Ошибка температурного датчика тосола. Ошибка № 5. Датчик определения температуры снаружи отдал сбой. Ошибка № 6. Перенагрелся мотор. Случается, если сработал звонок перегрева мотора. Ошибка № 7. Масляное давление в аварийном состоянии. Случается, если сработал звонок оповещения. Ошибка № 8. Трудности с тормозами. Случается, если сработал звонок оповещения.

Ошибка № 9. Аккумулятор разряжен. Случается, когда срабатывает звонок оповещения про это.

Источник: https://tuning-vaz2106.ru/raznoe/kalina-oshibka-8-oshibka-8-lada-kalina-avtognostika.html

Ошибки ваз 2114 расшифровка — Авто-ремонт

Использование бортовых компьютеров в современных автомобилях во многом помогает автовладельцам быть, как говорится, на шаг впереди. Ведь ошибки в работе таких устройств сигнализируют водителю о возникновении определенных неисправностей. Поэтому сегодня мы рассмотрим самые распространенные коды ошибок ВАЗ 2114.

Самодиагностика автомобиля


Сразу же следует отметить, что диагностика своими силами и на станции техобслуживания — немного разные вещи. На специализированном сервисе имеется необходимое оборудование, которое позволит в полной мере выявить все имеющиеся ошибки в работе бортового компьютера вашего транспортного средства.

Самодиагностика — тоже дело полезное, но в полной мере обнаружить все ошибки в случае проверки своими силами вряд ли получится. Также стоит отметить, что коды неисправностей в обоих случаях будут разными, поэтому рассматривать оба варианта мы будем отдельно. Итак, как же производится диагностика приборной панели на предмет выявления неисправностей без участия бортового компьютера? Этот способ известен далеко не всем владельцам ВАЗ 2114, но мы расскажем вам о нем.

  1. Сядьте на место водителя и зажмите кнопку одометра.
  2. После этого проверните ключ в замке зажигания в первое положение.
  3. Затем отпустите кнопку одометра: вы увидите, как стрелки начали бегать.
  4. Еще один раз нажмите кнопку и отпустите ее, так вы увидите версию прошивки.
  5. Наконец, третий раз нажмите и отпустите кнопку, и в случае наличия неисправности на экране вы увидите код ошибки.

В отличие от диагностики на специализированном оборудовании, в нашем случае вы сможете увидеть только двузначные коды неисправностей, а не четырехзначные. Рассмотрим самые частые сбои, встречаемые в автомобилях ВАЗ.

Необходимо учесть тот факт, что ошибки могут складываться, то есть, если у вас возникли неисправности с кодом 1 и 4, то на экране высветится цифра 5.

Здесь же следует отметить, что все неисправности будут сохраняться в памяти до тех пор, пока их не сбросить вручную.

Чтобы сделать это, необходимо при включенном зажигании отсоединить клеммы от аккумулятора и подождать несколько секунд, после чего подключить их обратно. Так ошибки будут сброшены вручную и вам не придется платить свои кровно заработанные специалистам.

Расшифровка кодов


Далее мы рассмотрим наиболее распространенные коды, встречаемые во время диагностики бортовых компьютеров автомобилей ВАЗ 2114. Разумеется, бортовые компьютеры — это тоже электроника, и она может давать определенные сбои, такова уж специфика ее работы. Однако зачастую коды неисправностей, выводимые бортовым компьютером, все-таки соответствуют действительности.

Описание ошибки


Рассматривать все коды без исключения мы не будем, но специально для наших читателей мы отобрали ошибки, которые встречаются при диагностике ВАЗов чаще всего.

https://www.youtube.com/watch?v=YObsWXcZEJQ

Вашему вниманию были представлены наиболее распространенные комбинации кодов, встречающихся при диагностике автомобилей ВАЗ.

«Как сбросить ошибку CheckEngine»


В этом видео показано, как можно сбросить ошибку в системе после проведения самодиагностики.

Источник: https://555-shop.ru/remont/oshibki-vaz-2114-rasshifrovka.html

Ошибка 8 на ВАЗ-2114: что означает и как ее исправить?

08.10.2019

Наличие бортового компьютера на автомобиле позволяет вовремя идентифицировать неисправности, принять соответствующие меры до того, как поломка стала серьезной и дорогой в устранении.

Здесь главное уметь правильно считывать коды ошибок при диагностике ВАЗ 2114. Не все понимают, на что именно указывает автомобиль, выдавая те или иные обозначения. Потому сегодня мы постараемся рассказать про самые распространенные коды ошибок, и отметим, что каждый из них означает.

Самодиагностика

Сразу отметим, что результат диагностики своими руками в условиях собственного гаража и на специализированных автосервисах — несколько разный.

Станции технического обслуживания имеют в своем распоряжении все необходимое оборудование, с помощью которых вычисляется максимальное количество кодов ошибок с бортового компьютера вашего автомобиля.

Бортовой компьютер

Самодиагностика своими собственными руками позволит добиться определенного положительного результата. Но увы, обнаружить все ошибки получается в крайне редких случаях.

Нюансы самостоятельной диагностики

Показания при самодиагностике и обращении на специализированные СТО будут разные, коды ошибок высвечиваются также иначе. Потому рассмотрим сегодня два варианта.

Вовсе не обязательно использовать бортовой компьютер, чтобы диагностировать неполадки в работе машины. Не все владельцы ВАЗ 2114 знают об этом методе, потому расскажем о нем обязательно.

Заключается он в следующих действиях.

  1. Присядьте на водительское кресло и зажмите кнопочку одометра.
  2. Затем поверните ключ зажигания в первое положение.
  3. Отпустите кнопку одометра. После этого стрелки начнут бегать.
  4. Еще раз зажимайте кнопку и отключайте. Это позволит увидеть, какая версия прошивки используется в вашем случае.
  5. В третий раз зажмите, а потом отпустите кнопку. Так вы увидите коды, свидетельствующие о наличии тех или иных ошибок в работе авто.

Поскольку это не специализированное оборудование, коды будут представлены в данном случае в виде двухзначных обозначений, а не четырехзначных.

Рассмотрим теперь самые популярные ошибки, которые встречаются при подобной диагностике, и разберемся, что какой код означает. Даже без бортового компьютера можно обнаружить неисправности на ВАЗ 2114 по кодам одометра.

Предлагаем ознакомиться с ними по таблице.

Код Описание
1 Неполадки в микропроцессоре
2 Имеются проблемы в цепи датчика указателя уровня топлива в баке.
4 В электросети наблюдается слишком высокое напряжение
8 Напряжение слишком низкое
13 От датчика кислорода не идет сигнал
14 Уровень сигнала датчика температуры охлаждающей жидкости очень высокий
15 Уровень сигнала датчика температуры охлаждающей жидкости очень низкий
16 В бортовой сети наблюдается слишком высокое напряжение
17 Очень низкое напряжение в бортовой сети
19 От датчика положения коленчатого вала идет неправильный сигнал
24 Неисправен датчик скорости автомобиля
41 Датчик фаз отправляет неправильные сигналы
51 Обнаружены неполадки в работе постоянного запоминающего устройства
52 Обнаружены неполадки в работе оперативного запоминающего устройства
53 Не работает СО-потенциометр
61 Не работает датчик лямбда-зонда

Важно принимать во внимание тот факт, что ошибки могут складываться. К примеру, если у вашего автомобиля имеются неисправности, обозначающиеся кодом 4 и 1, прибор одометр покажет цифру 5.

Плюс ко всему, все коды неисправностей будут храниться в памяти, пока вы сами вручную их не сбросите.

Для этого нужно отключить клеммы от аккумулятора, держа при этом зажигание включенным, подождать несколько секунд и подключить обратно. Не забудьте это сделать, особенности, если собираетесь ехать на диагностику на СТО.

Они найдут эти ошибки и будут их устранять, хотя на деле вы уже все сделали ранее сами. Платить лишние деньги? Нет, не стоит.

Коды бортового компьютера и их значение

Теперь поговорим о распространенных кодах ошибок, которые можно выявить путем диагностики бортового компьютера вашего ВАЗ 2114. Следует учитывать, что речь идет об электронике, которая также порой способна работать некорректно. Но, как показывает практика, в подавляющем большинстве случаев коды ошибок на бортовом компьютере соответствуют реальным проблемам на автомобиле.

Схема подключения БК

Изучать каждую ошибку невероятно долго. Потому в данной таблице мы собрали наиболее распространенные, с которыми владельцы ВАЗ 2114 встречаются регулярно.

Коды Описание проблемы
0102, 0103 Неправильный уровень сигнала датчика массового расхода воздуха.
0112, 0113 Неверный сигнал датчика температуры впускного воздуха. Требуется его замена
0115 – 0118 Неправильный сигнал датчика температуры охлаждающей жидкости. Требуется его замена
0122, 0123 Помехи или неверный сигнал от датчика контроля положения дроссельной заслонки. Рекомендуется заменить датчик
0130, 0131 Не работает датчик кислорода
0135 – 0138 Не работает устройство для нагрева датчика кислорода. Требуется замена
0030 Зафиксированы поломки в работе или обрыв в цепи управления нагревателя датчика кислорода до нейтрализатора.
0201 – 0204 В цепи управления форсунками обнаружен обрыв
0300 Выявлены случайные или постоянные пропуски зажигания. Машина может не сразу завестись
0301 – 0304 В цилиндрах двигателя обнаружены пропуски зажигания
0325 В цепи устройства детонации произошли сбои
0327, 0328 Датчик детонации вышел из строя. Требуется его замена
0335, 0336 Обнаружена неисправность датчика положения коленчатого вала. Устройство требуется заменить
0342, 0343 Вышел строя датчика фаз. Устройству требуется замена
0422 Неисправен нейтрализатор
0443 – 0445 Не работает клапан продувки адсорбера. Требуется замена устройства
0480 Не работает вентилятор охлаждения. Требуется замена устройства
0500, 0501 , 0503, 0504 Вышел из строя датчик скорости. Устройство подлежит замене
0505 – 0507 Регулятора холостого хода работает со сбоями, которые влияют на количество оборотов (более низкие или более высокие). Обнаружение такой ошибки свидетельствует о необходимости замены регулятора
0560, 0562, 0563 Наблюдаются сбои в подаче напряжения сети. Нужна более тщательная диагностика, которая выявит точные необходимые для замены участки в цепи.
0607 Канал детонации не работает
1115 Цепь нагрева датчика кислорода работает с перебоями
1135 В цепи нагрева датчика кислорода был замечен обрыв, возможно, произошло короткое замыкание. Датчик подлежит замене
1171, 1172 Уровень газа потенциометра не соответствует норме
1500 Обнаружен обрыв в цепи управления устройства бензонасоса
1509 Электрическая цепь управления элементом холостого хода перегружена.
1513, 1514 Бортовым компьютером был зафиксирован обрыв в цепи устройства холостого хода.
1541 Произошел обрыв в цепи управления реле бензонасоса
1570 Антипробуксовочная система получила обрыв в цепи
1600 Данные об антипробуксовочной системе не поступают на бортовой компьютер
1602 Является одним из наиболее встречаемых кодов при диагностике БК на неисправности. Означает пропадание напряжения бортовой сети на электронном блоке управления
1606, 1616, 1617 Обнаружена поломка датчика определения неровного дорожного полотна
1612 Обнаружена неисправность сброса электронного блока управления
1620 Неполадки в работе постоянного запоминающего устройства
1621 Поломка оперативного запоминающего устройства.
1689 В том случае, если при диагностике появился эта комбинация цифр, бортовой компьютер может показывать неверные коды ошибок.
0337, 0338 Ошибки в функционировании элемента контроля положения коленчатого вала либо обрыв в цепи.
0481 Сломался второй вентилятор системы охлаждения. Устройство требует замены
0615 – 0617 В цепи реле стартера обнаружены обрывы или короткое замыкание
1141 Вышло из строя устройство нагрева первого после нейтрализатора датчика кислорода
230 Реле бензонасоса вышло из строя и не подлежит ремонту. Устройство необходимо в ближайшее время заменить
263, 266, 269, 272 Эти коды обозначают поломку драйвера первой, второй, третьей либо четвертой форсунок – нужна замена элементов.
640 Данная комбинация свидетельствует об обрыве в цепи лампы CheckEngine

Изучив коды ошибок, вы сможете понять, что именно происходит с вашим автомобилем, чем объясняется его некорректное поведение, и какие действия вам следует предпринимать в ближайшее время.

Источник: https://granta-service.ru/tyuning/oshibka-8-na-vaz-2114-chto-oznachaet-i-kak-ee-ispravit.html

Код ошибки 8 ваз 2114

Коды ошибок ваз 2114, инжектор 8 клапанов

В автомобиле ВАЗ 2114 производитель установил бортовой компьютер, благодаря которому можно вовремя узнать о наличии неисправности и своевременно ее устранить, прежде чем проблема усугубится. Но на дисплее ошибки отображаются в виде чисел – специальных кодов, которые требуют расшифровки, поскольку сами по себе они никакого смысла не несут.Коды ошибок ваз 2114 инжектор 8 клапанов: перечень.

Возможные неисправности автомобиля ВАЗ 2114, значение и расшифровка кодов ошибок бортового компьютера

Можно выделить всего 2 группы ошибок, коды которых отображает бортовой компьютер ВАЗ 2114. Ошибки из первой группы возникают значительно чаще, чем остальные, поэтому приведем несколько самых распространенных:

  1. «Р1602» — код ошибки, который сигнализирует о наличии проблем с контроллером двигателя. Дисплей компьютера может довольно часто демонстрировать этот код, что говорит о необходимости замены контроллера.
  2. Ошибка «Р0340» (или «Р0343») возникает при неисправностях или полном отказе в работе датчика положения коленвала.
  3. «Р0217» сигнализирует о перегреве двигателя автомобиля или о необходимости заменить моторное масло.

Это далеко не все ошибки, которые возникают в процессе эксплуатации ВАЗ 2114. Полный перечень можно найти в одном из файлов ПО для диагностики, а список наиболее распространенных ошибок будет приведен далее в данной статье.

Нюансы самодиагностики ваз 2114

При проведении диагностики на специализированных СТО и самостоятельно могут быть получены различные результаты и коды ошибок. Далеко не все водители знают, что выявить неисправности можно и без бортового компьютера. Для этого используется одометр. Существенным недостатком такой диагностики является сложение чисел ошибок в единую сумму. Например, если возникла ошибка 8 и 1, одометр отобразит число 9. Память прибора автоматически не очищается, поэтому коды ошибок будут отображаться до ручного сброса путем отсоединения на несколько секунд клемм аккумулятора.

Сброс ошибки «checkengine»

Как видно из ролика, ошибку можно сбросить, выполнив следующие действия:

  • Заглушить двигатель, но оставить включенным зажигание автомобиля.
  • Отсоединить клемму АКБ авто и выждать несколько секунд.
  • Установить клемму обратно и завести двигатель.

Ошибка после данных действий будет сброшена, но если она вызвана серьезными неисправностями в двигателе, она возникнет снова. В этом случае лучшим вариантом будет обратиться в СТО.

Определение и расшифровка ошибок на ваз 2114

Самостоятельная диагностика автомобиля позволяет выявить неисправности, но некоторые из них выявить получается крайне редко. Для диагностики используют одометр.

Самодиагностика ваз 2114

Последовательность действий следующая:

  1. Нажать и удерживать кнопку одометра и выставить ключ зажигания в первое положение.
  2. Отпустить кнопку одометра и снова кратковременно нажать. В результате будет отображена версия прошивки.
  3. Теперь, чтобы увидеть коды ошибок, необходимо вновь нажать и отпустить кнопку одометра.

Коды ошибок имеют вид цифр от 1 до 9 и двузначных чисел, в отличие от тех, которые отображает бортовой компьютер. Таким образом, можно с помощью одометра выявить некоторые неисправности автомобиля. Наиболее распространенные ошибки отображены в таблице ниже.

Коды ошибок ваз 2114 инжектор 8 клапанов: таблица

Код Описание ошибки
1 Неисправности в работе микропроцессора
2 Неполадки с датчиком уровня топлива
4 Превышение допустимого напряжения в электросети
8 Слишком низкое напряжение электросети
13 Отсутствие сигнала от кислородного датчика
14 Очень высокий уровень сигнала датчика температуры охлаждающей жидкости
15 Очень низкий уровень сигнала датчика температуры охлаждающей жидкости
16 Высокое напряжение в бортовой сети
17 Низкое напряжение в бортовой сети
19 Проблемы с сигналом датчика положения коленвала
24 Неисправности в работе датчика скорости
41 Неправильные сигналы датчик фаз
51, 52 Неполадки с ПЗУ и ОЗУ устройства соответственно
53 Не работает СО-потенциометр
61 Проблемы с датчиком лямбда-зонда

Диагностика неисправностей с использованием специального оборудования

Для выявления неисправностей на СТО обычно используют бортовой компьютер автомобиля и ноутбук со специализированными приложениями. В этом случае удается получить коды ошибок, которые соответствуют различным неполадкам. Наиболее распространенные из них приведены в таблице.

Код Описание ошибки
Р0102, Р0103 Датчик массового расхода воздуха отправляет неверный сигнал.
Р0122,
Р0123
Датчик дроссельной заслонки предоставляет неправильные сведения.
Р0130-Р0134 Наличие неисправности в датчике кислорода или повреждения электропроводки, соединяющей его с системой.
Р0201-Р0204 Засорение или замыкание форсунок или обрыв электропроводки их датчика.
Р0300 Проблемы с зажиганием (пропуски).
Р0335,
Р0336
Датчик детонации работает неправильно.
Р0351, Р0352 Катушки зажигания функционируют неправильно. При отображении таких кодов ошибки двигатель может «троить». О данной проблеме могут также сигнализировать ошибки Р2301 и Р2304.
Р0480 Вентилятор охлаждения не функционирует.
Р0505, Р0506, Р0507 Датчик холостого хода неисправен.
Р1602 Электропитание бортовой сети отсутствует (наиболее распространенная ошибка).
Р1689 Неисправности в работе бортового компьютера. Обратите внимание, поскольку в этом случае он выдает неправильные коды ошибок.

Если возникают ошибки с другими кодами, следует ознакомиться с информацией о них в файле, который находится в комплекте с приложением для диагностики автомобиля, или осуществить поиск в интернете.

Контроллер очищает память после выключения двигателя вместе с зажиганием и отсоединения питания от аккумулятора на 10-15 секунд. Таким способом можно после ремонта определить, была ли устранена неисправность.

Ошибки в ВАЗ 2114 возникают нередко, поэтому навыки распознавания их окажутся не лишними для проведения правильного ремонта автомобиля. Для правильной диагностики потребуется компьютер со специальной программой и понимание показаний бортового компьютера.

Как исправить ошибку номер 8 на панели ВАЗ-2114

Бортовой компьютер ВАЗ-2114 с восьмью клапанами впору запустить в режиме самодиагностики, тогда он сообщит об имеющихся проблемах в автомобиле. Вы сможете избавиться от неполадок, пока они не достигли критичного уровня. Для этого достаточно лишь уметь проводить эту работу и правильно расшифровывать ошибки.

Как провести самодиагностику

Коды ошибок появляются на дисплее вашего бортового компьютера в результате самодиагностики. Она проводится по алгоритму:

  1. На приборной панели найдите кнопку одометра. Нажмите ее и не отпускайте.
  2. Поверните ключ в зажигание в положение 1, не отпуская кнопку.
  3. Отпустите кнопку одометра.
  4. Пока компьютер проводит сканирование, на приборной панели будут дергаться стрелки. Это значит, что вы все сделали правильно.
  5. Снова нажмите на кнопку одометра, чтобы вывести информацию на дисплей бортового компьютера. После первого нажатия на экране появятся цифры прошивки вашей системы.
  6. Второе нажатие на кнопку одометра приведет к появлению на экране кодов ошибок.

Чаще всего при самодиагностике вы можете увидеть двузначные коды, которые расшифровываются при помощи сервисного паспорта.

В каких случаях ошибка 8 появляется после самодиагностики

Ошибка 8 на дисплее означает, что контроллер питания в процессе диагностики передал сигнал: в электросети ВАЗ-2114 с восьмью клапанами недостаточное напряжение. В этом случае необходимо проверить:

  • выход из строя генератора или его щеток;
  • аккумулятор не держит заряд или быстро разряжается.

Избавиться от этой ошибки вы сможете своими руками, зарядив или заменив аккумулятор. Если это не поможет, то вам предстоит добраться до генератора и заменить его щетки.

Проверка и подготовка к эксплуатации аккумулятора

Прежде всего, необходимо научиться ухаживать за аккумулятором, заражать батарею, чтобы продлить ее срок службы. Специалисты рекомендуют сделать следующее:

  1. Снимите аккумулятор и оботрите его ветошью. Большее вниманием уделите очистке грязи с верхней части АКБ.
  2. Теперь вы можете осмотреть аккумулятор, обратив внимание на уровень электролита. Он должен быть одинаковым во всех колбах. При необходимости можно долить электролит.
  3. Зарядку аккумулятора нужно проводить с силой тока 5,5 А в течение 10 часов.
  4. В процессе аккумулятор может нагреваться до +40 °С, что считается нормальным. Если вы думаете, что батарея излишне нагрета, то стоит прервать зарядку и дождаться остывания батареи. Именно из-за сильного нагрева рекомендуется заряжать аккумулятор в прохладном помещении и вдали от других электроприборов.
  5. Если температура электролита превысила +45 °С, то можно использовать не остановку зарядки, а снижение тока вдвое.
  6. Перед зарядкой стоит измерить емкость аккумулятора, после истечения срока подзаряда она должна увеличиться в 1,5 раза. Если по каким-либо причинам она не изменилась или увеличилась не так сильно, то стоит заменить аккумулятор.

При зарядке АКБ необходимо обращать внимание на инструкцию, которая идет вместе с зарядным устройством и рекомендации производителя батареи. К выходу из строя аккумулятора приводит его глубокий разряд и сложные условия эксплуатации – резкие перепады температур, холодный старт в зимнее время. Поэтому ошибка номер 8 у ВАЗ-2114 с восьмью клапанами чаще всего встречается в начале зимы (после первых серьезных морозов) или весной.

Как заменить щетки генератора

Если вы недавно обновили аккумулятор на своем ВАЗ-2114 с восьмью клапанами, то причина недостатка тока в сети питания может скрываться в генераторе. В этом узле есть одно слабое звено – токосъемные щетки. Они периодически изнашиваются и перестают выполнять свою задачу. Каждый автолюбитель сам может поменять щетки по инструкции:

  1. Вам нужно отключить минусовую клемму с аккумулятора. Затем найдите колодку проводов, ведущих от генератора и снимите ее. Для этого нужно удалить колпак с плюсовой стороны проводов и открутить гайку, которая крепит их к блоку генератора.
  2. Перед вами появится пластиковый колпак генераторного блока, который крепится при помощи трех пружинных фиксаторов. Вам нужно отсоединить эти крепежи, чтобы снять кожух генератора.
  3. При помощи крестовой отвертки открутите крепления, чтобы снять регулятор напряжения вместе с токосъемниками.
  4. Отключите провода от этого узла.
  5. Теперь вам останется только осмотреть состояние щеток и при необходимости установить новые детали на генератор. После этого соберите блок генератора в обратном порядке, и снова проверьте автомобиль.

Если токосниматели ВАЗ-2114 визуально целые, то вам необходимо продолжить разборку блока генератора, чтобы заменить его целиком. В большинстве случаев питание, при целых щетках и аккумуляторе, исчезает из-за износа подшипника генератора или его катушки. Чтобы не гадать, что вышло из строя – установите на место старого узла новый. В этом случае вы будете точно уверены, что после сборки автомобиль вас не подведет.

Коды ошибок ВАЗ 2114 и ВАЗ 2115 с расшифровкой

Российский автоконцерн ВАЗ выпускает достаточный ассортимент автомобилей. Модели бренда пользуются большим спросом среди отечественных автолюбителей и на территории стран СНГ. Популярность вызвана ввиду умеренной стоимости и дешевого ремонта машин. Однако проблемы случаются с любыми ТС и продукция завода не исключение. Коды ошибок ВАЗ 2114 инжектор, могут сориентировать автомобилиста касательно области поломки и помочь в устранении проблем.

Диагностика

Установить коды ошибок ВАЗ 2114 инжектор 8 клапанов можно двумя путями. При этом каждый метод имеет уникальные преимущества и минусы.

Самодиагностика ВАЗ 2114: коды ошибок и их расшифровка

Способ самодиагностики не требует от водителя наличия сложных приборов или дополнительных агрегатов. Для выполнения процедуры достаточно самого автомобиля.

Стандартная последовательность действий выглядит так.

  1. Вдавить клавишу сброса одометра.
  2. Перевести ключ зажигания в положение №1 (включить бортовую электрику).
  3. Освободить кнопку сброса пробега. После этого стрелки приборов сделают полный оборот, и вернутся на место.
  4. Второй раз вдавить клавишу сброса и отпустить. Команда вызывает на дисплей показатель версии прошивки.
  5. Повторить пункт №4 – это вызовет на экран коды ошибок бортового компьютера.

Если последовательность действий выполнена верно, все индикаторы загорятся, а дисплей выдаст двузначный код неисправности.

Примечание! Сигналом неисправности может стать отсутствие отклика от индикатора. При этом, необходимо проверить цепь, идущую от прибора.

Самые распространенные коды ошибок панели ВАЗ 2114, встречающиеся в 90% случаев:
  • 1 – сбой микропроцессора, требуется перепрошивка;
  • 2 – код ошибки 2 ВАЗ 2114 свидетельствует о том, что налицо перебой или нарушение проводки датчика поплавка внутри бензобака;
  • 4 – КЗ электропроводки, превышен предел напряжения;
  • 8 – код ошибки 8 на ВАЗ 2114 указывает на упадок вольтажа в сети, возможно сел аккумулятор;
  • 12 – в ВАЗ 2114 код ошибки 12 говорит о том, что неправильно функционирует контрольная лампа;
  • 13 – обрыв цепи датчика кислорода;
  • 14 – код ошибки 14 на ВАЗ 2114 предупреждает водителя о том, что произошел перегрев мотора или замыкание сенсора температуры антифриза;
  • 15 – замыкание или вышел из строя ДТОЖ;
  • 16 – превышение допустимого предела вольтажа бортовой сети;
  • 17 – критически упало напряжение БС, допускается разряд АКБ;
  • 19 – не реагирует ДПКВ или произошло замыкание на линии;
  • 21-22 – некорректное реагирование ДПДЗ, возможно замыкание или обрыв проводки;
  • 23/25 – КЗ датчика положения дроссельной заслонки;
  • 24 – поломка спидометра, возможно, перебиты силовые жилы;
  • 27/28 – износился или сломан датчик СО;
  • 33/34 – неполадки ДМРВ, возможет обрыв питания или замыкание;
  • 35 – отказал сенсор РХХ, лечится только полной заменой;
  • 41 – неправильное распределение фаз накрылся или замкнул;
  • 42 – отказала цепь или перебиты провода блока электронного зажигания;
  • 43 – неисправен сенсор детонации смеси;
  • 44/45 – нарушение подачи топлива в двигатель, система может троить, появляются рывки при ускорении, плохо набирает обороты;
  • 51 – барахлит ПЗУ;
  • 52 – аналогично для ОЗУ;
  • 53 – отказ потенциометра;
  • 54 – разрыв проводки на октан корректор;
  • 55 – чрезмерное обеднение смеси вовремя разгона;
  • 61 – перебои в работе лямбда-зонда.

В некоторых случаях допускается накладывание ошибок друг на друга при аналогичности поломки. Для примера, если ошибки 1 и 4 пересекаются, панель укажет «5».

Важно знать, что после просмотра коды ошибок ВАЗ 2114/2115 не пропадают самостоятельно после выполнения ремонта. Их требуется принудительно сбросить. Для выполнения работы потребуется простая последовательность действий:

  • включить зажигание автомобиля;
  • снять клеммы с аккумулятора;
  • выждать 20-30 секунд;
  • вернуть зажимы на место.

Это также необходимо проделать, если планируется поездка на СТО. Обнаружив указания бортового компьютера, мастера будут исправлять эти проблемы, что выйдет однозначно дороже.

К минусам самостоятельной процедуры относится малая точность данных. Бортовая диагностика показывает только общий вектор направления, где следует искать неисправность.

Проверка при помощи диагностического оборудования

Выявить коды ошибок ВАЗ 2115 и 2114 можно при помощи ноутбука со специальной программой. Инструмент подключается к тестовой колодке автомобиля через набор переходников. Мастер настраивает ПО, и после диагностики на экране компьютера отобразится одна или несколько неисправностей в виде пятизначного шифра.

Первая часть – буква:

  • В – поломка кузовных панелей;
  • С – неисправности шасси или подвеска;
  • Р – расстройство электрики, двигателя или трансмиссии;
  • U – повреждение клеммы для обмена информацией.

Вторая часть – однозначная цифра:

  • 0 – типичный указатель по стандарту SAE ;
  • 1/2 – конвейерный код поломки;
  • 3 – резерв.

Следующий элемент – указатель группы поломки:

  • 1/2 – дефект топливной/ воздушной магистрали;
  • 3 – зажигание и сопутствующие элементы;
  • 4 – катализатор;
  • 5 – ХО силовой установки;
  • 6 – ЭСУД и сопутствующая проводка;
  • 7/8 – блоки трансмиссии.

Окончательные две цифры указывают непосредственно на саму проблему.

Основные коды ошибок ВАЗ 2114 инжектор: расшифровка

Примечание! Таблица также актуальна и для версии 2115.

Система выпуска – 0000

  • 30 – разрыв цепи нагревателя датчика кислорода до каталитического нейтрализатора;
  • 31 – тоже с КЗ на кузов авто;
  • 32 – аналогично с замыканием на 12В;
  • 36-38 – то же значение, что и 30 только для выходящего сенсора.

Дефекты воздушной магистрали – 0100

  • 102/103 – ДМРВ обрыв цепи или нарушение сигнала;
  • 112/113 – магистрали сенсора t ˚ за бортом, нарушение импульса;
  • 116 – перегрев двигателя;
  • 117/118 – повреждение цепи ДТОЖ;
  • 122/123 – линия ДПДЗ, замыкание или нарушение изоляции;
  • 130 – поломка датчика кислорода перед катализатором;
  • 131/132 – аналогичный элемент, нарушение уровня сигнала;
  • 133 – замедленный отклик ДК1 на команды;
  • 134 – разрыв силового кабеля питания ДК1;
  • 136 – ДК2 поломан;
  • 137/138 – замыкание или нарушение проводки ДК2;
  • 140 – сгорел предохранитель ДК2;
  • 141 – нагреватель того же прибора сломан или поврежден;
  • 171/172 – чрезмерно обедненная или обогащенная топливная смесь.

Коды ошибок ВАЗ 2114 1,6 литра, связанные с подачей топлива – 0200

  • 201/204 – обрыв магистрали управления форсунками для всех последовательно;
  • 217 – перегрев мотора;
  • 230 – отказал бензонасос или перегорело соответствующее реле;
  • 261/264/267/270 – КЗ цепи управления форсункой на +12 В соответственно для каждой вставки;
  • 263/266/269/272 – отказ или дефект драйвера форсунок для каждой последовательно;
  • 262/265/268/271 – КЗ магистралей на кузов машины.

Коды ошибок бортового компьютера ВАЗ 2114, свидетельствующие о поломках в системе зажигания – 0300

  • 300 – имеются пропуски зажигания;
  • 301-304 – аналогично для каждого цилиндра соответственно;
  • 326-328 – сломан ДДС или отсутствует сигнал;
  • 335-338 – отказ, замыкание или перебой проводки ДПКВ;
  • 342/343/346 – нарушение работы датчика распределения фаз;
  • 351-354 – обрыв КЗ для всех поршней последовательно;
  • 363 – не воспламеняется смесь в цилиндрах, аварийная отсечка подачи топлива.

Дополнительная навеска, не имеющая непосредственного влияния на мотор – 0400

  • 422 – возможно забился катализатор или критически упала проходимость выхлопных газов;
  • 441 – нарушение питания клапана продувки адсорбера;
  • 444 – обрыв питания выше указанного элемента;
  • 445 – замыкание КПА на кузов автомобиля;
  • 480 – повреждены провода питания на главный кулер радиатора;
  • 481 – отказ цепи управления вентилятора ОЖ №2.

Отказ, неполадки в системе управления оборотов СУ – 0500

  • 500 – сенсор спидометра сломан;
  • 506/507 – низкие или высокие обороты ХХ автомобиля;
  • 511 – регулятор ХХ – перебиты магистрали от реле и ЭБУ;
  • 560 – разрядилась батарея или порван силовой кабель.
  • 562/563 – КЗ на бортовой проводке.

Бортовая сеть вспомогательного или основного оборудования – 0600

  • 601 – контроллер ЭСУД, ошибка ПЗУ;
  • 615 – вторичное реле стартера, повреждение проводки;
  • 616/617 – тоже с КЗ на массу или 12В;
  • 627 – управляющее реле бензонасоса, возможен обрыв магистрали;
  • 628/629 – аналогично с замыканием на кузов или бортовую систему;
  • 645-647 – муфта компрессора, повреждение проводки с касанием на корпус или другие кабели;
  • 650 – сломана лампа «Check Engine» проверить двигатель, может быть повреждение проводки;
  • 654 – отказал тахометр;
  • 685-687 – неисправность главного реле управления двигателем, требуется полная замена детали;
  • 691/692 – неполадки с реле главного вентилятора системы охлаждения.

Вспомогательные системы – 1000

  • 102 – пробой нагревателя ДК1;
  • 115 – отказ или сбой вышеуказанного прибора;
  • 123/124 – нарушение, слишком богатая/бедная смесь на холостых оборотах;
  • 127/128 – аналогично, только для частичной нагрузки на ДВС;
  • 135 – разрыв магистрали подогрева ДК1;
  • 136/137 – неправильная подача топлива при малой нагрузке на мотор, возможно барахлит привод дросселя;
  • 140 – несоответствие измеренной и фактической нагрузки;
  • 141 – отказ нагревателя ДК2;
  • 171/172 – неверные сведения поступают от потенциометра;
  • 301-304 – неправильно срабатывает зажигание в цилиндре, последовательно для всех камер сгорания;
  • 386 – неправильная последовательность тестирования канала детонации;
  • 410/425/426 – проводка заслонки продувки адсорбера, КЗ или повреждение линии;
  • 500 – повреждена линия реле топливного насоса;
  • 501/502 – аналогично с КЗ на кузов или проводку;
  • 509/513/514 – ЦУ регулятора ХХ, обрыв или КЗ на борта или 12В;
  • 541 – повреждение провода реле БН, возможно окисление клеммы;
  • 570 – разрыв кабелей управления иммобилайзера;
  • 602 – нет питания на ЭСУД, допускается окисление колодок;
  • 606 – сломан датчик ухабов, нужна замена детали;
  • 616/617 – аналогично с изменением уровня сигнала, возможно внутри прибора имеется КЗ;
  • 2301/2303/2305/2307 – катушки зажигания замкнули на 12 вольт, последовательно для каждого поршня.

Важно! Здесь указаны исключительно самые популярные коды ошибок приборной панели ВАЗ 2114 и аналогичных моделей. Существуют и другие индексы, но ввиду малой распространенности они не упомянуты.

Как устранить поломку

После диагностики следует устранить поломку. При считывании сигнала необходимо проверить цепь и приборы, следующие за ним. Наиболее точный метод – замена поврежденной детали на заведомо исправную (новую). Это исключит вероятность неправильного ремонта. Если прибор в рабочем состоянии, проверяются магистрали, обычно достаточно примитивной прозвонки. Однако при отказе БУ или реле, потребуется специальный тестер и умение ним пользоваться.

Отдельно требуется учесть, что заводские клеммы и колодки со временем разбалтываются и окисляются. Если на сцепке ухудшается контакт, бортовой компьютер или программа ноутбука будет говорить, что деталь повреждена, даже если это не так.

Предотвратить подобное можно следующим образом.

  1. Один раз на 5000 км пробега проверять состояние разъемов. Колодки должны сидеть на месте плотно, без люфтов. При необходимости элементы необходимо заменить новыми.
  2. Два-три раза в год проверять штепсельные разъемы на предмет окисления. Оксиды снижают проходимость электричества по бортовой проводке, что влечет некорректное отображение информации.
  3. Специалисты рекомендуют купить и использовать масло для электрических клемм. Жидкость сходна по составу с трансформаторными лубрикантами. Формула не допускает воду и кислород к металлам, что препятствует их ржавлению.

Важно! Диагностику кодов ошибок ВАЗ 2114 на панели приборов и ЭБУ можно выполнить самостоятельно, исключительно при понимании сути процесса. Если уверенности в собственных силах нет – рекомендуется обратиться к квалифицированному мастеру.

При наличии соответствующих знаний, и необходимого оборудования найти и правильно расшифровать коды ошибок инжектора ВАЗ 2115 и других элементов можно самостоятельно. Благодаря простоте электрической схемы автомобиля, от пользователя не требуется глубоких познаний в механике или электронике.

Что означает ошибка 8 на панели приборов ВАЗ-2114 и ее исправление

ВАЗ-2114 основан на механике, поэтому для многих водителей становится настоящим удивлением наличие в автомобиле самодиагностики. Это позволяет избежать проверки работы машины на СТО на дорогостоящем оборудовании, неисправность можно определить своими руками в любое удобное время, а затем быстро устранить ее.

Диагностика ВАЗ-2114 подразумевает отображение на бортовом экране кода ошибки, который обозначает определенную поломку. Ошибка 8, отображаемая на панели, расшифровывается как недостаточное напряжение в сети машины. Мы расскажем, как устранить неисправность, но прежде научим включать самодиагностику ВАЗ-2114.

Инструкция по проведению самодиагностики ВАЗ-2114

Чтобы включить самодиагностику в отечественном автомобиле, займите водительское место и последовательно произведите такие манипуляции:

  1. Найдите на панели приборов клавишу одометра, нажмите и не отпускайте.
  2. В это время проверните ключ в зажигании, установив формат 1.
  3. Теперь клавишу одометра можно отпустить.
  4. Наблюдайте, какие изменения происходят на панели приборов, а именно должны прыгать стрелки.
  5. Снова нажмите клавишу одометра и еще раз отпустите, после этого на спидометре видны цифры с обозначением прошивки бортового компьютера транспортного средства.
  6. Осталось нажать клавишу одометра третий раз, а затем убрать руку, как отображение комбинации неисправностей на экране не заставит себя долго ждать. Заметьте, что на СТО ошибка состоит из 4 цифр, при самостоятельной диагностике она предполагает 2 цифры.

Что означает ошибка 8 и как ее исправить

Ошибка 8, отразившаяся на бортовом компьютере ВАЗ-2114, означает низкое напряжение бортовой сети. Причины, которые могут вызвать понижение напряжения в ВАЗ-2114:

  • практически полная разрядка батареи;
  • стирание или «зависание», отсутствие адекватной работы щеток на генераторе.

То есть убрать ошибку 8 и исправить неполадки в работе ВАЗ-2114 можно, зарядив аккумулятор машины или заменив щетки на генераторе, причем все это можно сделать, не обращаясь к специалистам, в собственном гараже своими руками.

Как зарядить аккумулятор ВАЗ-2114 самостоятельно

Уметь заряжать аккумулятор ВАЗ-2114 нужно не только если самодиагностика показала ошибку 8. Правильная и своевременно проведенная зарядка АКБ позволит продлить ее долговечность. Для этого следуйте рекомендациям специалистов:
  1. Извлеките батарею и бережно пройдитесь по ней тряпочкой, ваша задача – хорошо очистить ее от загрязнений. Акцентируйте внимание на верхней части детали.
  2. Теперь проверьте показатели загруженности электролита. По мнению работников СТО, уровень электролита должен находиться между значками минимум и максимум, расположенными на корпусе батареи. Если электролита недостаточно, его нужно добавить до нормы.
  3. Заряжают АКБ, когда пробки вывернуты током в значении 5,5 А. Следите также за плотностью электролита.
  4. Заряжаясь, батарея может достигать температуры 40 градусов, это максимально допустимый показатель. Однако специалисты считают, что даже эта цифра слишком завышена – требуется понизить ее до 27 градусов, прервав зарядку АКБ.
  5. Когда нужно полностью завершить зарядку? Если из АКБ исходит большой объем газа, в постоянной величине удерживаются напряжение электролита и его плотность. За основу берутся сразу 3 замера.
  6. Если плотность разная, тогда требуется ее отрегулировать. Повышенную плотность удается понизить путем добавления в часть материала дистиллированной жидкости. При пониженной используйте методику добавления электролита с повышенными показателями плотности.
  7. Когда корректировка осуществлена, не снимайте АКБ с зарядки до получаса, затем отключите и через полчаса проверьте показатели электролита. Если уровень материала слишком высокий, избавьтесь от излишнего состава при помощи резиновой груши.

Как заменить щетки генератора

Чтобы избавиться от ошибки 8, возникшей в ВАЗ-2114 по причине изношенных щеток генератора, следуйте такой инструкции:
  1. Извлеките колодку проводов.
  2. Отсоедините от наконечников проводов на плюс резиновый колпачок, предназначенный для защиты детали. Для этого вывинтите гайку фиксации проводов, а провода снимите с корпуса генератора.
  3. Извлеките черный кожух, сделанный из пластика, отсоединив 3 крепежа на пружинных механизмах, находящиеся согласно периметру блока.
  4. Найдите регулятор, отвечающий за корректировку напряжения, и воспользовавшись отверткой с крестовым наконечником, открутите его.
  5. Осталось вытащить регулятор вместе с зафиксированными к нему щетками, а затем отключить колодку проводов.
  6. Теперь заменить щетки не составит никакой сложности.
  7. Установка обновленного генератора напряжения ВАЗ-2114 производится согласно этой же инструкции, но в обратном порядке.

Как расшифровать и устранить ошибки на ВАЗ 2114

Как самостоятельно сбросить ошибки

Сброс ошибки «Check Engine»

Значение и расшифровка кодов ошибок

Диагностика с использованием специального оборудования

Видео «Наглядная инструкция по самодиагностике»

Комментарии и Отзывы

Самодиагностика автомобиля

  1. Сначала необходимо сесть на водительское кресло и зажать кнопку одометра на спидометре.
  2. Затем вставьте ключ в замок зажигания и установите его в первое положение.
  3. После поворота ключа надо отпустить зажатую кнопку. Это приведет к быстрому движению стрелок на спидометре, тахометре и других датчиках.
  4. Затем надо еще раз нажать на клавишу одометра и отпустить ее. На приборке появится надпись с версией прошивки.
  5. После третьего нажатия на кнопку одометра на дисплее начнут загораться коды ошибки ВАЗ 2114.

Как самостоятельно сбросить ошибки

После самодиагностики ошибок и устранения их причин на карбюраторном или инжекторном двигателях, на штатной панели может остаться сообщение о неисправности. Если проблема была удалена, это означает, что кодовая комбинация осталась в памяти. Описание неисправностей рассмотрим ниже, а сейчас расскажем, как убрать код из памяти. Для удаления после тестирования приборки, когда покажутся ошибки ВАЗ 2114, сами коды необходимо записать. После этого еще раз нажимается кнопка сброса суточного пробега, это позволит удалить неисправность из памяти блока управления.

Сброс ошибки «Check Engine»

Часто бывает такое, что панель приборов 2114 8 либо 16 клапанов выдает ошибку чека — неисправности двигателя, горит оранжевый значок. Самодиагностика не всегда позволяет точно проверить и определить, как исправить такую проблему. Чтобы устранить неисправность и найти решение, следует выполнить более детальную диагностику авто с помощью компьютера и дополнительного оборудования. Возможно, при диагностике неизвестная ошибка показывает неполадки в работе микропроцессора, бортовой сети или датчиков. После устранения проблемы чек может остаться.

Индикатор «Check Engine» сообщает о проблеме в работе мотора

Как скинуть код поломки:

  1. Сначала включите зажигание, двигатель авто при этом заводить не надо.
  2. Затем откройте капот. Гаечным ключом ослабьте болт на отрицательной клемме аккумуляторной батареи.
  3. Подождите около одной минуты, после чего клемму АКБ необходимо поставить на место.
  4. Закройте капот и отключите зажигание.
  5. После этого опять включите его и заведите мотор автомобиля. Если чек остался, то он должен сам погаснуть через какое-то время. Если приведенная инструкция не сработала и способ устранения не помог, то необходимо искать причину проблемы и устранять ее.

Значение и расшифровка кодов ошибок

Для чтения неисправностей сначала рассмотрим список с таблицей ошибок UEr, которые выдает самодиагностика (автор видео — Иван Васильевич).

Номер Описание
1 Неполадки в функционировании микропроцессора.
2 Самодиагностика ВАЗ 2114 зафиксировала неполадки в работе электропроводки контроллера указателя уровня горючего. Возможен слишком высокий или низкий уровень сигнала, поступающего с датчика. Необходимо протестировать контроллер и прозвонить проводку.
4 Повышенное напряжение в бортовой сети.
8 Пониженное напряжение. Что делать: в этом и в предыдущем случае подлежит проверке аккумуляторная батарея и генератор.
12 Неполадки в работе диагностической цепи индикатора на приборной панели.
13 Блок управления не может определить сигнал, поступающий с кислородного контроллера.
14 С контроллера температуры хладагента поступает повышенный сигнал.
15 Проблема в работе ДТОЖ (датчика температуры охлаждающей жидкости) — бортовой компьютер фиксирует пониженный уровень сигнала.
16 В проводке авто повышенное напряжение.
17 Сниженное напряжение в проводке.
19 Зафиксированы проблемы в работе ДПКВ (датчика положения коленчатого вала). На блок управления подается некорректный сигнал.
21 Проблемы в работе контроллера ДПДЗ (датчика положения дросселя). Возможны неполадки в работе дросссельной заслонки. Проверяйте цепь подключения и датчик.
22 С ДПДЗ подается пониженный сигнал.
23 Контроллер температуры всасываемого воздуха подает повышенный сигнал.
24 Возникли проблемы в работе скоростного контроллера. Его отказ можно диагностировать по неработающему спидометру.
25 Пониженный сигнал с контроллера температуры поступающего воздуха.
27,28 Некорректный сигнал, поступающий с датчика СО.
33,34 Неисправности ДМРВ (датчика массового расхода воздуха). Проверьте цепь подключения расходомера и его работоспособность.
35 ЭБУ определил отклонение значений холостых оборотов. Возможна неисправность датчика.
41 Некорректный импульс, поступающий с контроллера фазы.
42 Неполадки в проводке подключения электронного зажигания.
43 С контроллера детонации подается некорректный импульс.
44,45 Проблемы с составом горючей смеси. Он может быть обедненный либо переобогащенный.
49 Проверка потери вакуума.
51,52 Неполадки в функционировании ППЗУ либо ОЗУ.
53 Отсутствует импульс контроллера СО. Обрыв цепи или поломка датчика.
54 Не поступает импульс с контроллера октан-корректора.
55 При пониженной нагрузке на силовой агрегат ЭБУ фиксирует обеднение.
61 Неполадки в работе кислородного контроллера.

Эти коды могут складываться, если у вас отобразилась цифра 6, это может обозначать ошибки 2 и 4 или при цифре 9 — ошибки 1 и 8.

Чтобы при диагностике сразу считать и расшифровать неполадки, желательно скачать и всегда возить с собой распечатку с описанием. При диагностике с помощью компьютера коды на двигателе 21124 могут отличаться в зависимости модели авто. Чтобы прочитать коды, необходимо знать, как они должны расшифровываться. Сбрасывать ошибки необходимо после их удаления (видео снято и опубликовано каналом KV Avtoservis).

Номер Расшифровка
p0102, p0103 С контроллера ДМРВ подается некорректный импульс. Это значит, что надо проверять проводку.
p0112, p0113 112 либо 113 — требуется произвести замену датчика температуры поступающего воздуха.
p0115-p0118 Ошибки от 0115 до 0118 — контроллер антифриза подает некорректный импульс. Возможны проблемы в проводке или самом датчике.
p0122, p0123 ДПДЗ. С регулятора подается некорректный сигнал. При повреждении проводки возможны помехи.
p0130, p0131 Лямбда-зонд требует диагностики и замены.
p0135-p0138 Ошибка 0135 и выше — необходима замена регулятора нагрева лямбда-зонда.
p0030 ЭБУ сообщает о неполадках в электроцепи на участке от нагревателя лямбда-зонда до нейтрализатора. При ошибке р0030 надо протестировать электроцепь и сами датчики.
p0036 P0036 — зафиксирован обрыв проводки нагревательного устройства ДК-2.
p0300, p0302 При появлении кодов 300 и 302 ЭБУ сообщает о пропусках зажигания.
p0301 Зафиксированы пропуски в цилиндрах силового агрегата. Необходимо проверить компрессию.
p0325 Детонационный датчик работает некорректно. В частности, речь идет об обрыве проводки подключения.
p0335, p0336 P0036 ошибка ВАЗ 2114 или 10335 — вышел из строя ДПКВ или повреждена его цепь подключения. Если проводка целая, то датчик меняется.
p0340 Отказ в работе датчика фаз.
p0341 Ошибка ВАЗ 2114 0341 означает неполадки в работе контроллера распредвала.
p0342, р0343 Неполадки в работе контроллера фаз. При такой ошибке возможна детонация двигателя авто. Скорей всего, проблему позволит решить только замена.
р0346 Р0346 ошибка ВАЗ — также неполадки регулятора фаз.
р0363 P0363 — выявлены пропуски воспламенения горючей смеси. В цилиндрах, отказывающихся работать, отключается подача горючего.
р0422 Отказ в функционировании нейтрализаторного устройства.
р0443, р0444, р0445 Неполадки 0443, p0444 и 0445 — регулятора адсорбера, не осуществляется продувка.
р0480 Произошла поломка вентиляторного устройства охлаждения двигателя. Возможен перегрев силового агрегата при несвоевременной замене. Перед заменой надо проверить контакты подключения к проводке.
р0501-р0504 Ошибка 0501 ВАЗ 2114 и код ошибки 0504 — контроллер скорости отказывается работать. Требуется замена устройства.
р0505, р0506, р0507 Не работает или работает некорректно датчик холостых оборотов. Его отказ может привести к плаванию оборотов холостого хода. Возможно троение двигателя. Тестируется сам контроллер и прозванивается проводка.
р0607 Контроллер детонации работает с перебоями.
р1135 Ошибка 1135 ВАЗ 2114 — нужно протестировать кислородный контроллер.
р6060 Поломка процессора. Если после сброса кода неисправность осталась, то необходима замена контроллера.
р2020 Надо протестировать датчик положения заслонок впускных каналов.
р1617 Ошибка 1617 — контроллер неровной дороги, повреждение проводки.
р1513 Произошло короткое замыкание в проводке датчика холостых оборотов. Надо протестировать электроцепь и проверить контакты.
р1602 Фиксируются сбои в подаче напряжения в электрической сети авто.
р0560 Некорректный уровень напряжения в бортовой сети. Этот параметр может быть завышен либо занижен. Тестированию подлежат аккумулятор авто, а также генераторный узел.
р1514, р0511 Появлением этих ошибок сообщается о проблеме обрыва либо короткого замыкания в проводке РХХ (регулятора холостых оборотов). В первую очередь произведите диагностику контактов датчика, а затем прозвоните цепь, если есть возможность. Сам датчик также может быть поврежден.
р1303 P1303 — Сообщается об выявленных пропусках возгорания топливовоздушной смеси в третьем цилиндре. Неисправность надо как можно быстрее исправить, поскольку она может быть критичной для нейтрализатора.
р1578 Неисправность дроссельной заслонки. Дословно проблема расшифровывается как «параметр адаптации нуля вне допустимой величины». Есть несколько вариантов решения проблемы. В первую очередь необходимо произвести очистку дроссельной заслонки. Если это не помогло, то осуществляется адаптация дросселя. Для этого необходимо активировать зажигание, после чего спустя 40 секунд запустить двигатель. Как вариант, можно протестировать и поджать контактные клеммы на дросселе.
р1621 Неисправность оперативного запоминающего устройства, в блоке управления проблемы с памятью. Требуется детальное тестирование компьютера.
р0650 Неполадки в управляющей цепи индикатора кодов ошибок бортового компьютера Штат.
р2135 P2135 — неполадки в работе дроссельного узла. Если замена датчика и чистка заслонки не помогла, то возможно, проблему придется решать путем перепрошивки бортового компьютера.
р2187 Обедненная смесь в цилиндрах ДВС. Нужно заняться подробной диагностикой проблемы.

Диагностика с использованием специального оборудования

Процесс диагностики с применением специального оборудования заключается в проверке авто с помощью ноутбука. Для подключения к диагностическому разъему потребуется кабель с переходником. Используя этот кабель, мы осуществляем подключение компьютера к разъему через USB-выход. Для тестирования потребуется также софт, мощность используемого компьютера при этом неважна. В интернете есть множество версий разных программ для тестирования.

Диагностика выполняется так:

  1. Перед началом проверки рекомендуется осмотреть транспортное средство. Проверьте объем расходных материалов — моторного масла, тормозной жидкости, хладагента.
  2. Найдите диагностический разъем и подключите к нему ноутбук. Если у вас есть специальный сканер, то это еще лучше. Но поскольку найти сканер не так просто, а его покупка — недешевая, то можно использовать ноутбук. Прежде чем начать тестирование, необходимо активировать зажигание. Заводить силовой агрегат при этом не нужно.
  3. После подключения запускается утилита для тестирования. Интерфейс программного обеспечения может быть разным. При запуске софта могут появиться графики или перечень параметров с цифрами. Эта информация позволит сделать выводы о работе силового агрегата.
  4. Запускается проверка. На экране ноутбука появятся коды неисправностей. Для расшифровки используйте приведенную в этой статье информацию. Все коды мы описать не смогли, но расшифровали те, которые встречаются чаще всего. Обычно при скачивании программы на компьютер пользователям предоставляется отдельный файл с описанием неисправностей.
  5. После расшифровки выполняется ремонт неполадок.

Видео «Наглядная инструкция по самодиагностике»

Для более простой проверки можно прибегнуть к методу самодиагностики — подробная инструкция по проверке представлена на видео ниже (видео снято и опубликовано каналом Сам себе механик).

Код ошибки 8 ваз 2114

Как исправить ошибку номер 8 на панели ВАЗ-2114

Бортовой компьютер ВАЗ-2114 с восьмью клапанами впору запустить в режиме самодиагностики, тогда он сообщит об имеющихся проблемах в автомобиле. Вы сможете избавиться от неполадок, пока они не достигли критичного уровня. Для этого достаточно лишь уметь проводить эту работу и правильно расшифровывать ошибки.

Как провести самодиагностику

Коды ошибок появляются на дисплее вашего бортового компьютера в результате самодиагностики. Она проводится по алгоритму:

  1. На приборной панели найдите кнопку одометра. Нажмите ее и не отпускайте.
  2. Поверните ключ в зажигание в положение 1, не отпуская кнопку.
  3. Отпустите кнопку одометра.
  4. Пока компьютер проводит сканирование, на приборной панели будут дергаться стрелки. Это значит, что вы все сделали правильно.
  5. Снова нажмите на кнопку одометра, чтобы вывести информацию на дисплей бортового компьютера. После первого нажатия на экране появятся цифры прошивки вашей системы.
  6. Второе нажатие на кнопку одометра приведет к появлению на экране кодов ошибок.

Чаще всего при самодиагностике вы можете увидеть двузначные коды, которые расшифровываются при помощи сервисного паспорта.

В каких случаях ошибка 8 появляется после самодиагностики

Ошибка 8 на дисплее означает, что контроллер питания в процессе диагностики передал сигнал: в электросети ВАЗ-2114 с восьмью клапанами недостаточное напряжение. В этом случае необходимо проверить:

  • выход из строя генератора или его щеток;
  • аккумулятор не держит заряд или быстро разряжается.

Избавиться от этой ошибки вы сможете своими руками, зарядив или заменив аккумулятор. Если это не поможет, то вам предстоит добраться до генератора и заменить его щетки.

Проверка и подготовка к эксплуатации аккумулятора

Прежде всего, необходимо научиться ухаживать за аккумулятором, заражать батарею, чтобы продлить ее срок службы. Специалисты рекомендуют сделать следующее:

  1. Снимите аккумулятор и оботрите его ветошью. Большее вниманием уделите очистке грязи с верхней части АКБ.
  2. Теперь вы можете осмотреть аккумулятор, обратив внимание на уровень электролита. Он должен быть одинаковым во всех колбах. При необходимости можно долить электролит.
  3. Зарядку аккумулятора нужно проводить с силой тока 5,5 А в течение 10 часов.
  4. В процессе аккумулятор может нагреваться до +40 °С, что считается нормальным. Если вы думаете, что батарея излишне нагрета, то стоит прервать зарядку и дождаться остывания батареи. Именно из-за сильного нагрева рекомендуется заряжать аккумулятор в прохладном помещении и вдали от других электроприборов.
  5. Если температура электролита превысила +45 °С, то можно использовать не остановку зарядки, а снижение тока вдвое.
  6. Перед зарядкой стоит измерить емкость аккумулятора, после истечения срока подзаряда она должна увеличиться в 1,5 раза. Если по каким-либо причинам она не изменилась или увеличилась не так сильно, то стоит заменить аккумулятор.

При зарядке АКБ необходимо обращать внимание на инструкцию, которая идет вместе с зарядным устройством и рекомендации производителя батареи. К выходу из строя аккумулятора приводит его глубокий разряд и сложные условия эксплуатации – резкие перепады температур, холодный старт в зимнее время. Поэтому ошибка номер 8 у ВАЗ-2114 с восьмью клапанами чаще всего встречается в начале зимы (после первых серьезных морозов) или весной.

Как заменить щетки генератора

Если вы недавно обновили аккумулятор на своем ВАЗ-2114 с восьмью клапанами, то причина недостатка тока в сети питания может скрываться в генераторе. В этом узле есть одно слабое звено – токосъемные щетки. Они периодически изнашиваются и перестают выполнять свою задачу. Каждый автолюбитель сам может поменять щетки по инструкции:

  1. Вам нужно отключить минусовую клемму с аккумулятора. Затем найдите колодку проводов, ведущих от генератора и снимите ее. Для этого нужно удалить колпак с плюсовой стороны проводов и открутить гайку, которая крепит их к блоку генератора.
  2. Перед вами появится пластиковый колпак генераторного блока, который крепится при помощи трех пружинных фиксаторов. Вам нужно отсоединить эти крепежи, чтобы снять кожух генератора.
  3. При помощи крестовой отвертки открутите крепления, чтобы снять регулятор напряжения вместе с токосъемниками.
  4. Отключите провода от этого узла.
  5. Теперь вам останется только осмотреть состояние щеток и при необходимости установить новые детали на генератор. После этого соберите блок генератора в обратном порядке, и снова проверьте автомобиль.

Если токосниматели ВАЗ-2114 визуально целые, то вам необходимо продолжить разборку блока генератора, чтобы заменить его целиком. В большинстве случаев питание, при целых щетках и аккумуляторе, исчезает из-за износа подшипника генератора или его катушки. Чтобы не гадать, что вышло из строя – установите на место старого узла новый. В этом случае вы будете точно уверены, что после сборки автомобиль вас не подведет.

Коды ошибок ваз 2114, инжектор 8 клапанов

В автомобиле ВАЗ 2114 производитель установил бортовой компьютер, благодаря которому можно вовремя узнать о наличии неисправности и своевременно ее устранить, прежде чем проблема усугубится. Но на дисплее ошибки отображаются в виде чисел – специальных кодов, которые требуют расшифровки, поскольку сами по себе они никакого смысла не несут.Коды ошибок ваз 2114 инжектор 8 клапанов: перечень.

Возможные неисправности автомобиля ВАЗ 2114, значение и расшифровка кодов ошибок бортового компьютера

Можно выделить всего 2 группы ошибок, коды которых отображает бортовой компьютер ВАЗ 2114. Ошибки из первой группы возникают значительно чаще, чем остальные, поэтому приведем несколько самых распространенных:

  1. «Р1602» — код ошибки, который сигнализирует о наличии проблем с контроллером двигателя. Дисплей компьютера может довольно часто демонстрировать этот код, что говорит о необходимости замены контроллера.
  2. Ошибка «Р0340» (или «Р0343») возникает при неисправностях или полном отказе в работе датчика положения коленвала.
  3. «Р0217» сигнализирует о перегреве двигателя автомобиля или о необходимости заменить моторное масло.

Это далеко не все ошибки, которые возникают в процессе эксплуатации ВАЗ 2114. Полный перечень можно найти в одном из файлов ПО для диагностики, а список наиболее распространенных ошибок будет приведен далее в данной статье.

Нюансы самодиагностики ваз 2114

При проведении диагностики на специализированных СТО и самостоятельно могут быть получены различные результаты и коды ошибок. Далеко не все водители знают, что выявить неисправности можно и без бортового компьютера. Для этого используется одометр. Существенным недостатком такой диагностики является сложение чисел ошибок в единую сумму. Например, если возникла ошибка 8 и 1, одометр отобразит число 9. Память прибора автоматически не очищается, поэтому коды ошибок будут отображаться до ручного сброса путем отсоединения на несколько секунд клемм аккумулятора.

Сброс ошибки «checkengine»

Как видно из ролика, ошибку можно сбросить, выполнив следующие действия:

  • Заглушить двигатель, но оставить включенным зажигание автомобиля.
  • Отсоединить клемму АКБ авто и выждать несколько секунд.
  • Установить клемму обратно и завести двигатель.

Ошибка после данных действий будет сброшена, но если она вызвана серьезными неисправностями в двигателе, она возникнет снова. В этом случае лучшим вариантом будет обратиться в СТО.

Определение и расшифровка ошибок на ваз 2114

Самостоятельная диагностика автомобиля позволяет выявить неисправности, но некоторые из них выявить получается крайне редко. Для диагностики используют одометр.

Самодиагностика ваз 2114

Последовательность действий следующая:

  1. Нажать и удерживать кнопку одометра и выставить ключ зажигания в первое положение.
  2. Отпустить кнопку одометра и снова кратковременно нажать. В результате будет отображена версия прошивки.
  3. Теперь, чтобы увидеть коды ошибок, необходимо вновь нажать и отпустить кнопку одометра.

Коды ошибок имеют вид цифр от 1 до 9 и двузначных чисел, в отличие от тех, которые отображает бортовой компьютер. Таким образом, можно с помощью одометра выявить некоторые неисправности автомобиля. Наиболее распространенные ошибки отображены в таблице ниже.

Коды ошибок ваз 2114 инжектор 8 клапанов: таблица

Код Описание ошибки
1 Неисправности в работе микропроцессора
2 Неполадки с датчиком уровня топлива
4 Превышение допустимого напряжения в электросети
8 Слишком низкое напряжение электросети
13 Отсутствие сигнала от кислородного датчика
14 Очень высокий уровень сигнала датчика температуры охлаждающей жидкости
15 Очень низкий уровень сигнала датчика температуры охлаждающей жидкости
16 Высокое напряжение в бортовой сети
17 Низкое напряжение в бортовой сети
19 Проблемы с сигналом датчика положения коленвала
24 Неисправности в работе датчика скорости
41 Неправильные сигналы датчик фаз
51, 52 Неполадки с ПЗУ и ОЗУ устройства соответственно
53 Не работает СО-потенциометр
61 Проблемы с датчиком лямбда-зонда

Диагностика неисправностей с использованием специального оборудования

Для выявления неисправностей на СТО обычно используют бортовой компьютер автомобиля и ноутбук со специализированными приложениями. В этом случае удается получить коды ошибок, которые соответствуют различным неполадкам. Наиболее распространенные из них приведены в таблице.

Код Описание ошибки
Р0102, Р0103 Датчик массового расхода воздуха отправляет неверный сигнал.
Р0122,
Р0123
Датчик дроссельной заслонки предоставляет неправильные сведения.
Р0130-Р0134 Наличие неисправности в датчике кислорода или повреждения электропроводки, соединяющей его с системой.
Р0201-Р0204 Засорение или замыкание форсунок или обрыв электропроводки их датчика.
Р0300 Проблемы с зажиганием (пропуски).
Р0335,
Р0336
Датчик детонации работает неправильно.
Р0351, Р0352 Катушки зажигания функционируют неправильно. При отображении таких кодов ошибки двигатель может «троить». О данной проблеме могут также сигнализировать ошибки Р2301 и Р2304.
Р0480 Вентилятор охлаждения не функционирует.
Р0505, Р0506, Р0507 Датчик холостого хода неисправен.
Р1602 Электропитание бортовой сети отсутствует (наиболее распространенная ошибка).
Р1689 Неисправности в работе бортового компьютера. Обратите внимание, поскольку в этом случае он выдает неправильные коды ошибок.

Если возникают ошибки с другими кодами, следует ознакомиться с информацией о них в файле, который находится в комплекте с приложением для диагностики автомобиля, или осуществить поиск в интернете.

Контроллер очищает память после выключения двигателя вместе с зажиганием и отсоединения питания от аккумулятора на 10-15 секунд. Таким способом можно после ремонта определить, была ли устранена неисправность.

Ошибки в ВАЗ 2114 возникают нередко, поэтому навыки распознавания их окажутся не лишними для проведения правильного ремонта автомобиля. Для правильной диагностики потребуется компьютер со специальной программой и понимание показаний бортового компьютера.

Что означает ошибка 8 на панели приборов ВАЗ-2114 и ее исправление

ВАЗ-2114 основан на механике, поэтому для многих водителей становится настоящим удивлением наличие в автомобиле самодиагностики. Это позволяет избежать проверки работы машины на СТО на дорогостоящем оборудовании, неисправность можно определить своими руками в любое удобное время, а затем быстро устранить ее.

Диагностика ВАЗ-2114 подразумевает отображение на бортовом экране кода ошибки, который обозначает определенную поломку. Ошибка 8, отображаемая на панели, расшифровывается как недостаточное напряжение в сети машины. Мы расскажем, как устранить неисправность, но прежде научим включать самодиагностику ВАЗ-2114.

Инструкция по проведению самодиагностики ВАЗ-2114

Чтобы включить самодиагностику в отечественном автомобиле, займите водительское место и последовательно произведите такие манипуляции:

  1. Найдите на панели приборов клавишу одометра, нажмите и не отпускайте.
  2. В это время проверните ключ в зажигании, установив формат 1.
  3. Теперь клавишу одометра можно отпустить.
  4. Наблюдайте, какие изменения происходят на панели приборов, а именно должны прыгать стрелки.
  5. Снова нажмите клавишу одометра и еще раз отпустите, после этого на спидометре видны цифры с обозначением прошивки бортового компьютера транспортного средства.
  6. Осталось нажать клавишу одометра третий раз, а затем убрать руку, как отображение комбинации неисправностей на экране не заставит себя долго ждать. Заметьте, что на СТО ошибка состоит из 4 цифр, при самостоятельной диагностике она предполагает 2 цифры.

Что означает ошибка 8 и как ее исправить

Ошибка 8, отразившаяся на бортовом компьютере ВАЗ-2114, означает низкое напряжение бортовой сети. Причины, которые могут вызвать понижение напряжения в ВАЗ-2114:

  • практически полная разрядка батареи;
  • стирание или «зависание», отсутствие адекватной работы щеток на генераторе.

То есть убрать ошибку 8 и исправить неполадки в работе ВАЗ-2114 можно, зарядив аккумулятор машины или заменив щетки на генераторе, причем все это можно сделать, не обращаясь к специалистам, в собственном гараже своими руками.

Как зарядить аккумулятор ВАЗ-2114 самостоятельно

Уметь заряжать аккумулятор ВАЗ-2114 нужно не только если самодиагностика показала ошибку 8. Правильная и своевременно проведенная зарядка АКБ позволит продлить ее долговечность. Для этого следуйте рекомендациям специалистов:
  1. Извлеките батарею и бережно пройдитесь по ней тряпочкой, ваша задача – хорошо очистить ее от загрязнений. Акцентируйте внимание на верхней части детали.
  2. Теперь проверьте показатели загруженности электролита. По мнению работников СТО, уровень электролита должен находиться между значками минимум и максимум, расположенными на корпусе батареи. Если электролита недостаточно, его нужно добавить до нормы.
  3. Заряжают АКБ, когда пробки вывернуты током в значении 5,5 А. Следите также за плотностью электролита.
  4. Заряжаясь, батарея может достигать температуры 40 градусов, это максимально допустимый показатель. Однако специалисты считают, что даже эта цифра слишком завышена – требуется понизить ее до 27 градусов, прервав зарядку АКБ.
  5. Когда нужно полностью завершить зарядку? Если из АКБ исходит большой объем газа, в постоянной величине удерживаются напряжение электролита и его плотность. За основу берутся сразу 3 замера.
  6. Если плотность разная, тогда требуется ее отрегулировать. Повышенную плотность удается понизить путем добавления в часть материала дистиллированной жидкости. При пониженной используйте методику добавления электролита с повышенными показателями плотности.
  7. Когда корректировка осуществлена, не снимайте АКБ с зарядки до получаса, затем отключите и через полчаса проверьте показатели электролита. Если уровень материала слишком высокий, избавьтесь от излишнего состава при помощи резиновой груши.

Как заменить щетки генератора

Чтобы избавиться от ошибки 8, возникшей в ВАЗ-2114 по причине изношенных щеток генератора, следуйте такой инструкции:
  1. Извлеките колодку проводов.
  2. Отсоедините от наконечников проводов на плюс резиновый колпачок, предназначенный для защиты детали. Для этого вывинтите гайку фиксации проводов, а провода снимите с корпуса генератора.
  3. Извлеките черный кожух, сделанный из пластика, отсоединив 3 крепежа на пружинных механизмах, находящиеся согласно периметру блока.
  4. Найдите регулятор, отвечающий за корректировку напряжения, и воспользовавшись отверткой с крестовым наконечником, открутите его.
  5. Осталось вытащить регулятор вместе с зафиксированными к нему щетками, а затем отключить колодку проводов.
  6. Теперь заменить щетки не составит никакой сложности.
  7. Установка обновленного генератора напряжения ВАЗ-2114 производится согласно этой же инструкции, но в обратном порядке.

Коды ошибок ВАЗ 2114

В системе автомобиля ВАЗ предусмотрены коды ошибок ВАЗ 2114, которые предупредят водителя о возникновении неисправности в системах авто этой модели и их расшифровку, что очень важно для принятия надлежащих мер по их устранению. Бесспорно, бортовые компьютеры также могут давать сбои, и от поломанных датчиков и ошибок систем никто не застрахован, ведь такова специфика работы электроники. Но все-таки чаще же всего коды ошибок ВАЗ 2114 , выводимые бортовым компьютером соответствуют действительности.

Ошибки в автомобиле ВАЗ 2114 можно поделить на 2 группы ошибок, коды которых отображает бортовой компьютер автомобиля. Наиболее частые ошибки из первой группы. Рассмотрим несколько примеров:

«Р1602» – данная ошибка сообщает о наличии проблем с контроллером двигателя. Дисплей компьютера довольно часто выдаёт этот код, что указывает на необходимость заменить контроллер.
«Р0340» (или «Р0343») – сообщает о неисправности или выходе из строя датчика коленвала.
«Р0217» – указывает на перегрев двигателя или необходимость заменить моторное масло.

«P0102» – обозначает низкий уровень сигнала датчика массового расхода воздуха.
«P0103» – свидетельствует о неисправности сигнальных проводов, самого ДМРВ или блока управления двигателем.
«P0112» – неисправен датчик температуры впускного воздуха и тд.

Это лишь малая часть, которые возникают в процессе эксплуатации ВАЗ 2114. Полный перечень можно найти в одном из файлов ПО для диагностики, а список наиболее распространенных ошибок приведен ниже в этой статье. При проведении диагностики на специализированных СТО и самостоятельно – результат и коды ошибок могут отличаться. Далеко не все водители знают, что выявить неисправности можно и без бортового компьютера. Для этого используется одометр. Существенным недостатком такой диагностики является сложение чисел ошибок в единую сумму. Например, если возникла ошибка 8 и 1, одометр отобразит число 9. Память прибора автоматически не очищается, поэтому коды ошибок будут отображаться до ручного сброса путем отсоединения на несколько секунд клемм аккумулятора.

Если вы еще не знаете, что из себя представляет передняя подвеска автомобиля, то рекомендуем прочитать подробны отчет по теме конструкция передней подвески ваз 2114 .

Более подробную расшифровку всех существующих кодов можно найти в специальных таблицах, размещенных на автомобильных сайтах, посвященных моделям ВАЗ. Необязательно заучивать шифр на память, достаточно будет просто скачать нужную информацию и хранить распечатку в бардачке машины. Также важно помнить, что после устранения неисправности необходимо обязательно сбросить код и обнулить датчик для того, чтобы сообщения об ошибке больше не появлялись.

Ошибку можно сбросить, выполнив следующие действия:
1) Заглушить двигатель, но не выключать зажигание автомобиля.
2) Отсоединить клемму АКБ авто и выждать несколько секунд.
3) Установить клемму обратно и запустить двигатель.

После этих действий ошибка будет сброшена, но если она связана с серьёзными неисправностями в двигателе, то возникнет снова. В этом случае рекомендуем обратиться в СТО.

Самостоятельная диагностика и расшифровка ошибок на ВАЗ 2114 позволяет выявить неисправности, но не все. Для диагностики используют специальный инструмент под названием – одометр.

Последовательность действий следующая:
1. Нажать и удерживать кнопку одометра и выставить ключ зажигания в первое положение.
2. Отпустить кнопку одометра и снова кратковременно нажать. В результате будет отображена версия прошивки.
3. Теперь, чтобы увидеть коды ошибок, необходимо вновь нажать и отпустить кнопку одометра. Коды ошибок имеют вид цифр от 1 до 9 и двузначных чисел, в отличие от тех, которые отображает бортовой компьютер.

Таким образом, можно с помощью одометра выявить некоторые неисправности автомобиля. Наиболее распространенные ошибки отображены в таблице ниже.

Коды ошибок ВАЗ 2114 таблица

В случае, если произошел сбой бортового компьютера и код ошибки загорелся без видимых на то причин, то рекомендуется заменить его на новый. Производите замену только на оригинальные детали или от более авторитетного производителя, поскольку ремонт неисправной электроники не всегда приводит к надежной работе в будущем.

Коды ошибок ВАЗ 2114 инжектор 8 и 16 клапанов: расшифровка неисправностей

Производитель бюджетного автомобиля предусмотрел возможность самостоятельного ремонта машины. Коды ошибок ВАЗ 2114 можно считать самому или при помощи внешнего оборудования.



Типичные обозначения выводятся на приборке и указывают на наличие определенной проблемы в бортовых цепях машины. В минимальных комплектациях индикация выполнена как специальная лампочка на приборке. Более продвинутые версии, имеющие на борту БК, с вынесенным дисплеем, выводят индикацию на специальный экранчик. Это позволяет легче считать данные и понять, где конкретно находится неисправность. Все шифры поломок выводятся в двухзначных кодах, что сильно усложняет процедуру ремонта. Бортовые системы могут только указать на область, где засела неполадка. Для более конкретной диагностики понадобится специальный сканер.

Коды ошибок ВАЗ 2114 с инжекторным мотором 8 и 16 клапанов: расшифровка

Восьмиклапановый двигатель Лада и более продвинутый «шеснарь» не отличаются кардинально по конструкции. Список неисправностей и их причины обычно идентичны, что облегчает диагностику авто в разных комплектациях.

Далее представлены самые распространенные проблемы и неисправности, попадающиеся при диагностике авто.

Лада 2114 — горит чек: ошибка 0

Процедура диагностики показала, что проблем в системе нет. Бортовое оборудование находится в полном порядке.

Ошибка 1 на ВАЗ 2114

Неисправность микропроцессора. Система показывает проблемы с прошивкой – модуль нужно перепрошить.

Ошибка 2

Код номер 2 говорит о проблемах с датчиком уровня топлива в бензобаке. Подобное нередко случается после удара или сильной тряски. Для ремонта достаточно вскрыть крышку топливного бака и поправить поплавок.

Ошибка 3

Код сочетает первую и вторую ошибки.

2114: ошибка 4

В бортовой цепи обнаружено чрезмерно высокое напряжение, более 16 Вольт. Налицо замыкание или проблемы с регулятором напряжения генераторной установки.

Ошибка 6

Типичная проблема с проводкой. Наложение кодов 4 и 2 и может возникать ввиду замыкания проводки на датчике топлива.

Ошибка 8 на ВАЗ 2114

Напряжение в бортовой сети чрезмерно низкое. Система показывает одну из нескольких возможных проблем.

  1. Разрядился аккумулятор или батарея вышла из строя. Указывает на серьезный разряд АКБ.
  2. Повреждена генераторная установка. Типичным признаком являются изношенные щетки. Элементы меняются на новые и проблема уходит.
  3. Если составляющие конструкция исправны, потребуется проверить регулятор напряжения автомобиля. Деталь может давать подобный эффект.

Неисправность 10

На приборной панели ошибка VDO №10 показывает на наличие проблем 2 и 8. Проверьте датчик уровня топлива и его проводку.

Лада 2114: неисправность 11 на приборке

Аналогичное значение указанной выше проблеме. Сочетание неполадок может быть уникальным для каждого конкретного случая. Потребуется более тщательная диагностика.

Неисправность 12

Диагностическая цепь контрольной лампы неисправна.

Код 13

Датчик кислорода передает неправильные данные. Проверьте проводку сенсора и его чувствительный элемент на наличие повреждений.

Код 14

Чрезмерно высокий сигнал от ДТОЖ. Это значит, что мотор перегрелся или вышел из строя сенсор.

ВАЗ 2114: неисправность 16

Высокое напряжение в бортовой сети. Имеется короткое замыкание или сломался регулятор напряжения.

Поломка 18

В стандартном ряде ошибок проблема представляет собой сочетание нескольких возможных неисправностей. Для полноценной диагностики подключите к машине внешний сканер.

Неисправность 19

ДПКВ передает неправильные данные на модуль ЭБУ. Проблема находится в изношенном сенсоре.

Ошибка 20 у Лады 2114 на панели приборов

Представляет собой сочетание нескольких проблем и требует более тщательной диагностики.

Ошибка 26

Код неисправности системы UER.

2114: ошибка 30

Это сумма кодов двух поломок вроде 13 и 17. Решение аналогично стандартным ошибкам.

Неисправность P0030

Цепь нагревателя ДК1 работает некорректно. Решение проблемы 0030 выполняется при помощи замены сенсора или восстановления проводки.

Неисправность 0031

Противоположное значение коду, указанному выше.

Поломка P0036

ДК1 работает неправильно, ошибка 0036 указывает на то, что модуль придется менять.

Неисправность 01

Стандартная проблема микропроцессора. Нужно перепрошить бортовой компьютер.

Ошибка P0101: ВАЗ 2114 Е—Газ

Проблема 0101 постоянно появляется на машинах с ГБО. Код указывает на наличие глюков в датчике массового расхода воздуха.

Неисправность P0102

Код 0102 цепи ДМРВ отличаются чрезмерно низким напряжением.

Код P0103

Полностью противоположное значение проблемы, указанной выше.

Код P0113

Фактическая температура всасываемого воздуха отличается от расчетной. Для ремонта замените чувствительную зону сенсора.

Код 0116

Характеристика значение датчика ЕСТ отличается от расчетной. Проверьте исправность модуля.

Код 0118

Высокий уровень сигнала контроллера датчика температуры антифриза.

Код 0123

ДПДЗ работает некорректно или возникли проблемы с механической частью дросселя/педали. Достаточно хорошо почистить механику и удалить все загрязнения.

Код 0122

Низкий уровень сигнала от того же датчика.

Код 0132

ДК1 функционирует некорректно.

P0133 — ошибка

Первый лямбда зонд реагирует на изменение нагрузки слишком медленно.

P0134 — ошибка

Сильно низкий уровень сигнала от ДК1. Ошибка 0134 устраняется заменой детали.

Код P0135

Проблема цепи нагревателя ДК1. Замените поврежденную деталь или восстановите проводку.

P0140 — поломка

ДК2 не реагирует на манипуляции с педалью газа.

Код P0171

Топливная смесь слишком бедная. Возможно в магистралях имеются прорехи или неплотность – где-то подсасывает воздух.

Код P0172

Противоположное значение, указанной выше ошибки. Р0172 говорит, что смесь слишком богатая. Особенно это чувствуется на холостом ходу. Машина может неправильно работать, двигатель трясет.

Код 0200

Потеря контроля форсунок.

Ошибка P0203

Аналогично для третьего цилиндра.

Ошибка 0204

То же самое для 4 рабочей камеры.

Ошибка 0302 ВАЗ 2114: причины

Во втором цилиндре авто имеются множественные пропуски зажигания. Проверьте свечи и магистрали.

Ошибка P0300

Есть пропуски зажигания в цилиндрах. Устранение неполадки выполняется после проверки всех элементов конструкции системы.

P0301 — неисправность 2114

Говорит об аналогичной проблеме в первом цилиндре.

Код P0303

Аналогично для третьей рабочей камеры.

Неисправность P0304

Также для четвертого цилиндра.

Код 0325

Датчик детонации поврежден или имеется обрыв его цепи. Проверьте все магистрали сенсора.

Код P0326

Код 0326 говорит о наличии короткого замыкания в указанном выше элементе.

Неисправность P0327

Показания датчика детонации ниже установленного порога.

Код 0328

Противоположное значение.

P0335 — ошибка 2114

Проводка или датчик положения коленчатого вала работают некорректно.

Ошибка P0336

Аналогичная проблема, превышение установленного порогом значения.

Ошибка 0338

Модуль управления АКПП обнаружил неверное значение датчика А положения коленчатого вала.

P0340 — код 2114

Датчик фаз газораспределения функционирует некорректно. Ошибка 0340 при нажатии на газ сопровождается дегранием или троением мотора.

Код P0341

ДПРВ передает на блок управления неправильные данные. Модуль требуется обслужить или заменить.

Код P0342

Слишком слабый сигнал от указанного выше модуля.

Код P0346

Модуль управления АКПП принимает неправильный сигнал от ДПРВ.

Код P0343

Неисправность датчика фаз. Ошибка 0343 указывает на поломку устройства.

Код P0351

Поломка в катушках зажигания.

Код P0352

Сломана катушка зажигания второго цилиндра.

Код P0363

Аналогично для третьей рабочей камеры. Решение проблемы также идентично.

Неисправность 0400

Неполадки в системе рециркуляции выхлопа.

Код P0441

Система улавливания паров бензина в клапане продувки адсорбера работает неправильно.

Код P0422

Ошибка 0422 говорит, что эффективность каталитического нейтрализатора упала ниже установленной нормы.

Поломка 0443 2114: как устранить

Общая неисправность цепи клапана улавливания паров бензина. Достаточно почистить систему от нагара и грязи.

P0444 — код

Замыкание проводки драйвера клапана продувки адсорбера на массу.

Неисправность P0480

Привод первого вентилятора системы охлаждения работает неправильно.

P0500 — код

Датчик скорости автомобиля поврежден или работает неправильно. Стрелка спидометра может плавать, зависнуть в одном положении.

Ошибка P0501

Сигнал от ДСА нестабилен или превышает допустимые пределы.

Неисправность P0504: Лада 2114

Проблема стабильно появляется на авто вплоть до 2011 года. Неправильный сигнал от датчика положения педали тормоза. Решать проблему нужно путем очистки датчика от грязи либо восстановлением проводки.

Код 0505

Система холостого хода работает неправильно. Нужно выполнить регулировку.

Код P0506

Слишком низкие обороты холостого хода. Проблема нередко встречается на 16 клапанных авто. Неисправности следует искать в регулировке инжектора.

Код 0507: как исправить

Слишком высокие обороты холостого хода.

Код P0511

Модуль управления АКПП не может скорректировать обороты коленвала и входящего вала модуля переключения.

Код P0560

Модуль управления АКПП указывает на то, что в бортовой сети имеется слишком низкое напряжение.

Код P0562

Аналогично, противоположное значение. Код 0562 говорит о слишком высоком напряжении в цепях.

Код 0563

Чрезмерное напряжение бортовой сети, свыше 16В.

P0650 ошибка

Неисправность цепи управления лампочки индикатора ошибок.

Код P0628

Топливный насос получает слишком низкое напряжение. Ошибка 0628 говорит о необходимости диагностики сети.

Код 0685

Главное реле – обрыв цепи управления. Выполните диагностику бортовой сети.

Код P0691

Ошибка говорит, что электромотор вентилятора радиатора работает неправильно. Также это может говорить о его полном отказе.

Код 45

Топливовоздушная смесь образуется некорректно. Просмотрите элементы системы на правильность настроек и целостность магистралей.

Код 102

Низкий сигнал датчика массового расхода воздуха.

Ошибка 113

Отказ датчика температуры всасываемого воздуха неисправен или работает неправильно.

Неисправность 118

Повышенный сигнал датчика уровня охлаждающей жидкости.

Код 134

ДК1 передает неправильные данные. Сигнал ниже установленного порога.

Код 171

Потеря герметичности впускного тракта на первом цилиндре.

Поломка 172

Аналогично для второго цилиндра.

Ошибка Р300

Имеются случайные или множественные пропуски зажигания в рабочих камерах. Ошибка 300 является копией неполадки 0300.

Код 301

Аналогично для 1 цилиндра.

Ошибка 302

То же для второй рабочей камеры.

Код 304

Для четвертого поршня.

Код 335

Неправильный сигнал от ДПКВ. Проверьте датчик и его проводку.

Код 340

Цепь ДПРВ повреждена или функционирует некорректно.

Код 346

Датчик фаз газораспределителя повреждена или имеются проблемы в его проводке.

Код 422

Низкий показатель эффективности катализатора. Систему требуется заменить. Многие водители вырезают устройство, перепрошивая машину на более низкий экологический класс.

Код 427

ДТОЖ низкий сигнал.

Код 441

Расход воздуха через клапан продувки адсорбера превышает установленные пределы.

Код 444

Неполадки в работе топливной системы. Проверьте все, от бензобака до форсунок.

Код 507

Чрезмерно высокие обороты холостого хода. Проведите более подробную диагностику системы.

Код 603

Произошла потеря данных в ОЗУ. Перезапустите устройство, если ошибка повторяется, модуль подлежит замене.

Код 602

Нет питания на ЭСУД. Проводка модуля очевидно повреждена или окислена.

Код 628

Чрезмерно низкое напряжение в проводке управления бортового наоса.

Неисправность 685

Неполадки в главном реле управления силовой установкой.

Код1102

Слишком низкое сопротивление нагревателя датчика кислорода №1. Требуется проверить модуль.

Р1135 — поломка

Ошибка 1135 указывает, что на нагревателе ДК1 произошел обрыв цепи.

Неисправность Р1301

Задержки зажигания в первом цилиндре.

Код Р1302

Аналогично для второго цилиндра.

Неисправность Р1303

То же для третьей камеры.

Код Р1304

Также для 4 камеры.

Р1335 — код

Привод положения дроссельной заслонки выходит за пределы допустимого положения.

Неисправность 1336

ДМРВ неисправен или работает некорректно.

Код 1426

Обрыв цепи управления клапаном продувки адсорбера.

Ошибка 1514: как устранить

Обрыв цепи РХХ. Следует продиагностировать проводку автомобиля.

Р1545 — ошибка 2114

Угол положения дроссельной заслонки некорректен. Почистите устройство и проверьте работу датчиков.

Р1578 — ошибка

Адаптация угла дроссельной заслонки выполнена неправильно.

Неисправность 1602

БК обнаружил кратковременное прерывание напряжения в бортовой сети. При этом автомобиль не заводится или глохнет. Проверьте питание под кл 30 и соединения силовых жил аккумулятора/генераторной установки.

Код 1621

Модуль ОЗУ работает неправильно. Лечение заключается в полной замене устройства.

Код Р2020

Поломка силового реле топливного насоса.

Код 2127

Проблема с ДПДЗ – слишком низкое давление.

Р2135 — ошибка

Несоответствие сигналов датчиков положения дроссельной заслонки.

Ошибка Р2187

Проверьте магистрали на предмет подсоса воздуха и правильности работы ДМРВ.

Код Р2188

Противоположное значение, указанного выше пункта.

Код 5353

Р5353 говорит, что на модуле ЭБУ недостаточно напряжения.

Код 6060

Контроллер двигателя инициализирован неправильно. Проведите процедуру заново, если это не поможет – модуль меняется целиком.

Ошибки двигателя

Неисправности мотора выскакивают по причине отсутствия обслуживания или после неправильного ремонта. Подобные проблемы устраняютя незамедлительно, так как это может привести к серьезным последствиям.

Ошибка адсорбера

Система чувствительна к перепадам и повреждениям. Если возникли проблемы, на приборке загорятся неисправности с кодами от 0400 до 0480.

Ошибка датчика фаз

Актуальны проблемы с номерами 0340-0343. Если на диагносте загорелись указанные коды, рекомендуется проверить фазораспределитель.

Ошибка датчика распредвала

На машине нередко случается ситуация, когда водитель поменял поврежденный контроллер, а проблема в памяти бортового компьютера осталась. Выполните полный перезапуск устройства или сброс поломок при помощи диагноста.

Ошибка 328: высокий уровень сигнала с датчика детонации ВАЗ 2114

Проблема указывает на короткое замыкание ДД. Обрыв цепи невозможен так как система при неисправности 328 говорит о КЗ.

Ошибка датчика кислорода

Обычно сбоят при износе катализатора. Система может глючить по причине механических повреждений. Проводка чувствительна к попаданию грязи и дорожных реагентов.

Ошибка датчика коленвала

Здесь система сложна и проста одновременно. ДКПВ работает по принципу считывания зубчиков на шестерне. Ошибки начинаются, когда сенсор насчитывает меньше или больше зубцов за один оборот вала.

Устранить проблему может замена контроллера целиком или восстановление его силовых магистралей.

Ошибка цепи датчика указателя топлива

Может сбоить после сильных толчков, тряски или банально по причине окисления подвижной части поплавка. Частичный ремонт или очистка модуля обычно малоэффективна. Проблема решается полной заменой детали.

Ошибка датчика тормоза

Проверяется и устраняется очень просто. Датчик редко ломается. Окисляется его контактная группа. Почистите колодку от окисла и все станет нормально.

Неисправность датчика синхронизации КВ

Поможет только полноценная замена устройства.

Ошибка 2114: не запущена служба сервера

Попробуйте перезапустить контроллер. Имеется непредвиденная неисправность в системе.

Ошибка ДПКВ

Информация уже указана выше.

Ошибка ДМРВ

Уже имеются в описании выше.

Ошибка пропуска зажигания: причины

Поводами проблем являются неполадки электронной системы зажигания. Требуется проверить магистрали от катушек до свечей.

Ошибка ЭБУ

Если проблемы возникают с контроллером, рекомендуется обратиться за помощью к специалистам. Самостоятельный ремонт может стать причиной еще более сложных проблем.

Неисправности бортовой сети

Проблемы связаны с тем, что в магистралях имеется слишком низкое или завышенное напряжение. Ошибок может быть несколько, номера разбросаны по таблице неисправностей.

Решение проблемы зависит от конкретной неисправности.

Ошибка внешнего ОЗУ

Неполадки контроллера требуют квалифицированного ремонта и обслуживания. При наличии проблем с устройством следует обратиться к электронщикам.

Ошибка лямбда зонда

Здесь все зависит от проводки. Система сбоит по причине повреждения проводки или окисления контактов. Также модуль может выдавать неправильные данные по причине износа катализатора.

Неисправности ДПДЗ

Дроссельная заслонка выдает ошибки, связанные с некорректной работой привода. Положение заслонки регулируется сервомотором, достаточно слабым, чтобы провернуть деталь в закоксованном корпусе.

При неисправностях модуля достаточно почистить дроссель и проверить контактные группы сенсоров.

Ошибка ДК1

Выдает коды, связанные с его собственной функциональностью или неправильной работой системы, образования топливной смеси. Если сенсор исправен и правильно передает сигналы, неполадки нужно искать в настройках дроссельной заслонки, системе зажигания.

Ошибка катализатора

Возникают при недостаточной эффективности катализатора. Большинство автолюбителей вырезают изношенный модуль и перепрошивают ЭБУ на класс ЕВРО-2/3. Также можно заменить деталь, но ее цена отпугивает большинство водителей.

ВАЗ 2114: горит чек, но ошибок нет

В этой ситуации проверьте работоспособность диагностической лампы. Налицо повреждение проводки или замыкание в цепи.

Как посмотреть неисправности ВАЗ 2114 через приборную панель

Проверить наличие ошибок самостоятельно в автомобиле, без использования OBD2, можно следующим образом.

  1. Вставить ключ в замок зажигания.
  2. Зажать клавишу одометра и не отпуская ее провернуть ключ в первое положение.
  3. Отпустить клавишу и смотреть на приборку. После этого стрелки начнут бегать по кругу.
  4. Далее повторно вжать клавишу и быстро отпустить ее. Это даст возможность установить версию прошивки.
  5. Если еще раз надавить на кнопку на приборке будут выведены коды неисправностей, и их можно будет считать.

Как проверить ошибки ВАЗ 2114 через телефон

При помощи смартфона можно также считать неисправности. Для этого потребуется.

  1. Установить на смартфон соответствующее приложение.
  2. Купить специальный диагностический кабель и подключиться при помощи него к машине.
  3. Далее запускается программа и на экране телефона высветятся имеющиеся проблемы.

Как сбросить ошибки 2114 через бортовой компьютер мультитроникс

Чтобы удалить шифры неисправностей можно воспользоваться двумя путями.

Первый подразумевает простое обесточивание машины на 15 минут. После этого БК перезапуститься и обнулится. Второй вариант более сложен. Здесь потребуется выполнить стандартную процедуру входа в сервисное меню и после определения кода, зажать кнопку одометра на 5 секунд.

После этого на приборке отразится ноль – все кодировки сброшены.

Итог

Полный список ошибок 2114 гораздо больше. Выше имеются только самые распространенные неисправности, встречающиеся на сервисах.

Коды ошибок ВАЗ 2114 и ВАЗ 2115 с расшифровкой

Оглавление:
1. Диагностика
1.1 Самодиагностика ВАЗ 2114
1.2 Проверка при помощи диагностического оборудования
2. Основные коды ошибок ВАЗ 2114 инжектор: расшифровка
2.1 Система выпуска – 0000
2.2 Дефекты воздушной магистрали – 0100
2.3 Коды ошибок, связанные с подачей топлива – 0200
2.4 Коды ошибок бортового компьютера, свидетельствующие о поломках в системе зажигания – 0300
2.5 Дополнительная навеска, не имеющая непосредственного влияния на мотор – 0400
2.6 Отказ, неполадки в системе управления оборотов СУ – 0500
2.7 Бортовая сеть вспомогательного или основного оборудования – 0600
2.8 Вспомогательные системы – 1000
3 Как устранить поломку
4. Итог

Российский автоконцерн ВАЗ выпускает достаточный ассортимент автомобилей. Модели бренда пользуются большим спросом среди отечественных автолюбителей и на территории стран СНГ. Популярность вызвана ввиду умеренной стоимости и дешевого ремонта машин. Однако проблемы случаются с любыми ТС и продукция завода не исключение. Коды ошибок ВАЗ 2114 инжектор, могут сориентировать автомобилиста касательно области поломки и помочь в устранении проблем.

Диагностика

Установить коды ошибок ВАЗ 2114 инжектор 8 клапанов можно двумя путями. При этом каждый метод имеет уникальные преимущества и минусы.

Самодиагностика ВАЗ 2114: коды ошибок и их расшифровка

Способ самодиагностики не требует от водителя наличия сложных приборов или дополнительных агрегатов. Для выполнения процедуры достаточно самого автомобиля.

Стандартная последовательность действий выглядит так.

  1. Вдавить клавишу сброса одометра.
  2. Перевести ключ зажигания в положение №1 (включить бортовую электрику).
  3. Освободить кнопку сброса пробега. После этого стрелки приборов сделают полный оборот, и вернутся на место.
  4. Второй раз вдавить клавишу сброса и отпустить. Команда вызывает на дисплей показатель версии прошивки.
  5. Повторить пункт №4 – это вызовет на экран коды ошибок бортового компьютера.

Если последовательность действий выполнена верно, все индикаторы загорятся, а дисплей выдаст двузначный код неисправности.

Примечание! Сигналом неисправности может стать отсутствие отклика от индикатора. При этом, необходимо проверить цепь, идущую от прибора.

Самые распространенные коды ошибок панели ВАЗ 2114, встречающиеся в 90% случаев:
  • 1 – сбой микропроцессора, требуется перепрошивка;
  • 2 – код ошибки 2 ВАЗ 2114 свидетельствует о том, что налицо перебой или нарушение проводки датчика поплавка внутри бензобака;
  • 4 – КЗ электропроводки, превышен предел напряжения;
  • 8 – код ошибки 8 на ВАЗ 2114 указывает на упадок вольтажа в сети, возможно сел аккумулятор;
  • 12 – в ВАЗ 2114 код ошибки 12 говорит о том, что неправильно функционирует контрольная лампа;
  • 13 – обрыв цепи датчика кислорода;
  • 14 – код ошибки 14 на ВАЗ 2114 предупреждает водителя о том, что произошел перегрев мотора или замыкание сенсора температуры антифриза;
  • 15 – замыкание или вышел из строя ДТОЖ;
  • 16 – превышение допустимого предела вольтажа бортовой сети;
  • 17 – критически упало напряжение БС, допускается разряд АКБ;
  • 19 – не реагирует ДПКВ или произошло замыкание на линии;
  • 21-22 – некорректное реагирование ДПДЗ, возможно замыкание или обрыв проводки;
  • 23/25 – КЗ датчика положения дроссельной заслонки;
  • 24 – поломка спидометра, возможно, перебиты силовые жилы;
  • 27/28 – износился или сломан датчик СО;
  • 33/34 – неполадки ДМРВ, возможет обрыв питания или замыкание;
  • 35 – отказал сенсор РХХ, лечится только полной заменой;
  • 41 – неправильное распределение фаз накрылся или замкнул;
  • 42 – отказала цепь или перебиты провода блока электронного зажигания;
  • 43 – неисправен сенсор детонации смеси;
  • 44/45 – нарушение подачи топлива в двигатель, система может троить, появляются рывки при ускорении, плохо набирает обороты;
  • 51 – барахлит ПЗУ;
  • 52 – аналогично для ОЗУ;
  • 53 – отказ потенциометра;
  • 54 – разрыв проводки на октан корректор;
  • 55 – чрезмерное обеднение смеси вовремя разгона;
  • 61 – перебои в работе лямбда-зонда.

В некоторых случаях допускается накладывание ошибок друг на друга при аналогичности поломки. Для примера, если ошибки 1 и 4 пересекаются, панель укажет «5».

Важно знать, что после просмотра коды ошибок ВАЗ 2114/2115 не пропадают самостоятельно после выполнения ремонта. Их требуется принудительно сбросить. Для выполнения работы потребуется простая последовательность действий:

  • включить зажигание автомобиля;
  • снять клеммы с аккумулятора;
  • выждать 20-30 секунд;
  • вернуть зажимы на место.

Это также необходимо проделать, если планируется поездка на СТО. Обнаружив указания бортового компьютера, мастера будут исправлять эти проблемы, что выйдет однозначно дороже.

К минусам самостоятельной процедуры относится малая точность данных. Бортовая диагностика показывает только общий вектор направления, где следует искать неисправность.

Проверка при помощи диагностического оборудования

Выявить коды ошибок ВАЗ 2115 и 2114 можно при помощи ноутбука со специальной программой. Инструмент подключается к тестовой колодке автомобиля через набор переходников. Мастер настраивает ПО, и после диагностики на экране компьютера отобразится одна или несколько неисправностей в виде пятизначного шифра.

Первая часть – буква:

  • В – поломка кузовных панелей;
  • С – неисправности шасси или подвеска;
  • Р – расстройство электрики, двигателя или трансмиссии;
  • U – повреждение клеммы для обмена информацией.

Вторая часть – однозначная цифра:

  • 0 – типичный указатель по стандарту SAE;
  • 1/2 – конвейерный код поломки;
  • 3 – резерв.

Следующий элемент – указатель группы поломки:

  • 1/2 – дефект топливной/ воздушной магистрали;
  • 3 – зажигание и сопутствующие элементы;
  • 4 – катализатор;
  • 5 – ХО силовой установки;
  • 6 – ЭСУД и сопутствующая проводка;
  • 7/8 – блоки трансмиссии.

Окончательные две цифры указывают непосредственно на саму проблему.

Основные коды ошибок ВАЗ 2114 инжектор: расшифровка

Примечание! Таблица также актуальна и для версии 2115.

Система выпуска – 0000

  • 30 – разрыв цепи нагревателя датчика кислорода до каталитического нейтрализатора;
  • 31 – тоже с КЗ на кузов авто;
  • 32 – аналогично с замыканием на 12В;
  • 36-38 – то же значение, что и 30 только для выходящего сенсора.

Дефекты воздушной магистрали – 0100

  • 102/103 – ДМРВ обрыв цепи или нарушение сигнала;
  • 112/113 – магистрали сенсора t˚ за бортом, нарушение импульса;
  • 116 – перегрев двигателя;
  • 117/118 – повреждение цепи ДТОЖ;
  • 122/123 – линия ДПДЗ, замыкание или нарушение изоляции;
  • 130 – поломка датчика кислорода перед катализатором;
  • 131/132 – аналогичный элемент, нарушение уровня сигнала;
  • 133 – замедленный отклик ДК1 на команды;
  • 134 – разрыв силового кабеля питания ДК1;
  • 136 – ДК2 поломан;
  • 137/138 – замыкание или нарушение проводки ДК2;
  • 140 – сгорел предохранитель ДК2;
  • 141 – нагреватель того же прибора сломан или поврежден;
  • 171/172 – чрезмерно обедненная или обогащенная топливная смесь.

Коды ошибок ВАЗ 2114 1,6 литра, связанные с подачей топлива – 0200

  • 201/204 – обрыв магистрали управления форсунками для всех последовательно;
  • 217 – перегрев мотора;
  • 230 – отказал бензонасос или перегорело соответствующее реле;
  • 261/264/267/270 – КЗ цепи управления форсункой на +12 В соответственно для каждой вставки;
  • 263/266/269/272 – отказ или дефект драйвера форсунок для каждой последовательно;
  • 262/265/268/271 – КЗ магистралей на кузов машины.

Коды ошибок бортового компьютера ВАЗ 2114, свидетельствующие о поломках в системе зажигания – 0300

  • 300 – имеются пропуски зажигания;
  • 301-304 – аналогично для каждого цилиндра соответственно;
  • 326-328 – сломан ДДС или отсутствует сигнал;
  • 335-338 – отказ, замыкание или перебой проводки ДПКВ;
  • 342/343/346 – нарушение работы датчика распределения фаз;
  • 351-354 – обрыв КЗ для всех поршней последовательно;
  • 363 – не воспламеняется смесь в цилиндрах, аварийная отсечка подачи топлива.

Дополнительная навеска, не имеющая непосредственного влияния на мотор – 0400

  • 422 – возможно забился катализатор или критически упала проходимость выхлопных газов;
  • 441 – нарушение питания клапана продувки адсорбера;
  • 444 – обрыв питания выше указанного элемента;
  • 445 – замыкание КПА на кузов автомобиля;
  • 480 – повреждены провода питания на главный кулер радиатора;
  • 481 – отказ цепи управления вентилятора ОЖ №2.

Отказ, неполадки в системе управления оборотов СУ – 0500

  • 500 – сенсор спидометра сломан;
  • 506/507 – низкие или высокие обороты ХХ автомобиля;
  • 511 – регулятор ХХ – перебиты магистрали от реле и ЭБУ;
  • 560 – разрядилась батарея или порван силовой кабель.
  • 562/563 – КЗ на бортовой проводке.

Бортовая сеть вспомогательного или основного оборудования – 0600

  • 601 – контроллер ЭСУД, ошибка ПЗУ;
  • 615 – вторичное реле стартера, повреждение проводки;
  • 616/617 – тоже с КЗ на массу или 12В;
  • 627 – управляющее реле бензонасоса, возможен обрыв магистрали;
  • 628/629 – аналогично с замыканием на кузов или бортовую систему;
  • 645-647 – муфта компрессора, повреждение проводки с касанием на корпус или другие кабели;
  • 650 – сломана лампа «Check Engine» проверить двигатель, может быть повреждение проводки;
  • 654 – отказал тахометр;
  • 685-687 – неисправность главного реле управления двигателем, требуется полная замена детали;
  • 691/692 – неполадки с реле главного вентилятора системы охлаждения.

Вспомогательные системы – 1000

  • 102 – пробой нагревателя ДК1;
  • 115 – отказ или сбой вышеуказанного прибора;
  • 123/124 – нарушение, слишком богатая/бедная смесь на холостых оборотах;
  • 127/128 – аналогично, только для частичной нагрузки на ДВС;
  • 135 – разрыв магистрали подогрева ДК1;
  • 136/137 – неправильная подача топлива при малой нагрузке на мотор, возможно барахлит привод дросселя;
  • 140 – несоответствие измеренной и фактической нагрузки;
  • 141 – отказ нагревателя ДК2;
  • 171/172 – неверные сведения поступают от потенциометра;
  • 301-304 – неправильно срабатывает зажигание в цилиндре, последовательно для всех камер сгорания;
  • 386 – неправильная последовательность тестирования канала детонации;
  • 410/425/426 – проводка заслонки продувки адсорбера, КЗ или повреждение линии;
  • 500 – повреждена линия реле топливного насоса;
  • 501/502 – аналогично с КЗ на кузов или проводку;
  • 509/513/514 – ЦУ регулятора ХХ, обрыв или КЗ на борта или 12В;
  • 541 – повреждение провода реле БН, возможно окисление клеммы;
  • 570 – разрыв кабелей управления иммобилайзера;
  • 602 – нет питания на ЭСУД, допускается окисление колодок;
  • 606 – сломан датчик ухабов, нужна замена детали;
  • 616/617 – аналогично с изменением уровня сигнала, возможно внутри прибора имеется КЗ;
  • 2301/2303/2305/2307 – катушки зажигания замкнули на 12 вольт, последовательно для каждого поршня.

Важно! Здесь указаны исключительно самые популярные коды ошибок приборной панели ВАЗ 2114 и аналогичных моделей. Существуют и другие индексы, но ввиду малой распространенности они не упомянуты.

Как устранить поломку

После диагностики следует устранить поломку. При считывании сигнала необходимо проверить цепь и приборы, следующие за ним. Наиболее точный метод – замена поврежденной детали на заведомо исправную (новую). Это исключит вероятность неправильного ремонта. Если прибор в рабочем состоянии, проверяются магистрали, обычно достаточно примитивной прозвонки. Однако при отказе БУ или реле, потребуется специальный тестер и умение ним пользоваться.

Отдельно требуется учесть, что заводские клеммы и колодки со временем разбалтываются и окисляются. Если на сцепке ухудшается контакт, бортовой компьютер или программа ноутбука будет говорить, что деталь повреждена, даже если это не так.

Предотвратить подобное можно следующим образом.

  1. Один раз на 5000 км пробега проверять состояние разъемов. Колодки должны сидеть на месте плотно, без люфтов. При необходимости элементы необходимо заменить новыми.
  2. Два-три раза в год проверять штепсельные разъемы на предмет окисления. Оксиды снижают проходимость электричества по бортовой проводке, что влечет некорректное отображение информации.
  3. Специалисты рекомендуют купить и использовать масло для электрических клемм. Жидкость сходна по составу с трансформаторными лубрикантами. Формула не допускает воду и кислород к металлам, что препятствует их ржавлению.

Важно! Диагностику кодов ошибок ВАЗ 2114 на панели приборов и ЭБУ можно выполнить самостоятельно, исключительно при понимании сути процесса. Если уверенности в собственных силах нет – рекомендуется обратиться к квалифицированному мастеру.

Итог

При наличии соответствующих знаний, и необходимого оборудования найти и правильно расшифровать коды ошибок инжектора ВАЗ 2115 и других элементов можно самостоятельно. Благодаря простоте электрической схемы автомобиля, от пользователя не требуется глубоких познаний в механике или электронике.

Бортовой компьютер штатный 112 инструкция по эксплуатации. Бортовой компьютер автомобиля – лучший помощник для контроля важных параметров. Изменение яркости подсветки

Как установить и настроить бортовой компьютер на автомобиль ВАЗ 2115?

Работа двигателя автомобиля, как известно, зависит от исправности и состояния многих механизмов и датчиков. А чтобы убедиться, что они работают синхронно, что позволяет двигателю работать с максимально оптимальной производительностью, следите за бортовым компьютером (БК).Что такое БК, для чего он предназначен и как установить бортовой компьютер на ВАЗ 2115. Ответы на эти вопросы вы найдете ниже.

Характеристики БК

Практически все современные автомобили мобильники оснащены этими устройствами. В результате существенных преимуществ, которые дает установка БК, к установке данного устройства прибегают многие отечественные автолюбители, автомобили которых не оборудованы компьютерами.

деловая встреча, совещание

Штатный БЦ «Пятнашка» используется для:

  • выдачи информации о работе и состоянии основных узлов на приборную панель;
  • передача данных о работе определенных узлов в режиме реального времени;
  • получение информации о параметрах маршрута;
  • При необходимости с помощью этого прибора можно проверить состояние силового агрегата с последующим выводом комбинаций ошибок, присутствующих в его работе.

основные настройки

Кратко об основных параметрах компьютера:

  1. Прибор показывает скорость, с которой движется автомобиль. Также с его помощью можно определить остаток топлива в баке и время в пути на определенном интервале.
  2. BC показывает количество оборотов двигателя.
  3. Благодаря этому устройству водитель всегда может узнать о состоянии температуры в салоне, а также о температуре двигателя.
  4. Прибор определяет расход топлива в определенном районе, пройденные километры и количество километров, которые автомобиль может перевести на оставшееся топливо.
  5. Кроме того, прибор позволяет определять уровень напряжения, присутствующего в бортовой сети автомобиля.
  6. Как упоминалось выше, с помощью бортового персонала можно определить возможные неисправности в системе электропитания.
  7. Еще одним параметром, определяемым компьютером, является цикличность циркуляции воздушного потока.
  8. Средняя скорость автомобиля.
  9. Данные о времени, когда требуется очередное ТО машины.
  10. Информация о необходимости изменения некоторых параметров в работе различных узлов авто.
  11. В зависимости от модели и данных, хранящихся в его памяти, устройство может рассчитать время, когда в следующий раз автовладелец заплатит за страховку.
  12. Различная информация от органайзера.

Возможные неисправности

Сначала рассмотрим признаки развала БК:

  1. Отсутствуют сигналы о работе системы зажигания, впрыска или других исполнительных механизмов.
  2. Отсутствует реакция на работу кислородного контроллера, ИУ, датчика дроссельной заслонки и т.п.
  3. Отсутствует связь с диагностическим оборудованием.
  4. Наличие физических повреждений. выгорание радиоактивных элементов, повреждение проводников или корпусов и т.п. (автор видео. Павел Мялик).

Штатный бортовой компьютер 2114

Штатный обзор Бортовой компьютер ВАЗ 2113. 2115 Значения показаний бортового компьютера Как сбросить

штатный

бортовой ЭБУ 2114 Настройка и КАК ВЫКЛЮЧИТЬ БИП (зуммер)

штатный Бортовой компьютер 2114 Настройка и КАК ОТКЛЮЧИТЬ БИП (зуммер) Обзор и установка штатных бортовых.

Что касается причин, то их может быть много:

  1. Неправильная работа или наличие сбоев в работе высоковольтной составляющей системы зажигания. Проблема может заключаться в работе барабана, высоковольтных кабелей или разбрасывателя.
  2. Влага на блоке управления.
  3. Неправильное «прикуривание» автомобиля с изношенным аккумулятором. из автомобиля с работающим двигателем.
  4. Прием ошибок при ремонте электрической части или при установке противоугонной системы.
  5. Еще одна причина, по которой БК может сломаться. это переплетение полярности при подключении аккумулятора, то есть плюс подключается к минусу, а минус к плюсу.
  6. Включение пускового устройства при отсоединенной шине питания.
  7. Если производились кузовные сварочные работы, причиной может быть электрод, попавший на проводку или датчики автомобиля.

Ошибки и их расшифровка

Основные обозначения ошибок:

  • 2.напряжение в сети слишком высокое;
  • 3. были проблемы с работой указателя топлива;
  • 4. имело место нарушение температурного режима двигателя;
  • 6. двигатель перегрет, автомобиль необходимо остановить;
  • 7. Слишком низкий уровень моторного масла в системе смазки;
  • 8. в тормозной системе Произошла поломка;
  • 9. Батарея разряжена.

Руководство по самостоятельному подключению

Краткая инструкция по установке и подключению бортового компьютера:

  1. В первую очередь необходимо отключить электросеть автомобиля, это необходимо, т.к. в противном случае возможно короткое замыкание происходят во время соединения.Чтобы отключить питание, отсоедините аккумулятор.
  2. Сначала разберите автомагнитолу, а потом. центральная консоль. За консолью вы увидите место для установки БК, оно предусмотрено производителем. Сюда выведена вся необходимая проводка.
  3. Затем снимите крышку. после этого вы сможете увидеть жгут проводов, а также разъем. Вам необходимо подключить все необходимые разъемы к БК. В частности, речь идет о кабеле питания от бортовой сети, источнике питания при включении зажигания для запуска БК, питании от общего освещения, массы, а также контроллере уровня топлива.Также необходимо подключить диагностическую линию, иначе прибор не сможет диагностировать ошибки и отображать их на дисплее. Кроме того, после подключения устройство необходимо надежно зафиксировать. Это также важно, так как при неправильном креплении самолета он будет подвержен вибрациям, возникающим при движении, а это, в свою очередь, может привести к его поломке.
  4. Переустановите центральную консоль с помощью магнитолы. На этом процедура установки завершена. Теперь осталось только настроить БК согласно инструкции по эксплуатации и протестировать его (автор видео — канал флешера).

Разборка

Демонтаж устройства осуществляется по аналогичному принципу:

  1. Во-первых, для обесточивания бортовой сети необходимо отсоединить клеммы от аккумулятора.
  2. Затем демонтируется центральная консоль вместе с аудиосистемой.
  3. Через появившееся окно нужно будет отключить провода питания от компьютера.
  4. Затем устройство демонтируют и устанавливают на место центральную консоль со стереосистемой.

Что касается конкретных настроек, то эта процедура будет отличаться в зависимости от типа и модели БК. Современный автомобильный рынок предлагает потребителю различные виды БК, отличающиеся по цене и функциональности, а также по производителю. Соответственно, из-за этого принцип установки устройства может быть другим. Чтобы правильно настроить компьютер, необходимо внимательно изучить инструкцию по эксплуатации, в ней будут указаны все основные моменты этого процесса.

Бортовой автомобильный компьютер

или «мозги» автомобиля — это важнейший элемент управления и контроля работоспособности всех основных узлов автомобиля.БК ставится сегодня на все современные автомобили. Подробнее о принципе работы и разновидностях вы можете узнать из этого материала.

[ Скрыть ]

Описание бортового компьютера

Что такое бортовой компьютер в автомобиле и какие задачи он выполняет? Во-первых, давайте рассмотрим некоторые теоретические моменты. БК представляет собой электронный блок, позволяющий реагировать и управлять различными процессами в работе различных систем авто. То есть благодаря БК водитель всегда сможет получать данные о работе тех или иных компонентов.С тем, что такое бортовой компьютер, мы разобрались, теперь поговорим о его назначении.

Что показывает бортовой компьютер:

  • прибор демонстрирует расход бензина в разных режимах движения;
  • позволяет управлять форсунками, а также системой зажигания автомобиля;
  • управляет работой трансмиссии;
  • может управлять различными дополнительными системами двусторонней связи, например, камерой заднего вида и т.п.;
  • позволяет определить уровень давления моторной жидкости, температуру антифриза;
  • регулирует уровень напряжения в электроцепи автомобиля, контролирует заряд аккумулятора;
  • если на автомобиле установлена ​​система климат-контроля, то БК управляет и ею;
  • одна из основных опций — бортовой компьютер для автомобиля позволяет при необходимости считывать коды ошибок и показывать их на дисплее, чтобы водитель мог их расшифровать и узнать, где искать поломку.

Принцип работы

Принцип работы автомобильного БК для карбюраторных двигателей или инжекторных вариантов особой сложности не представляет. Устройство подключается к цепочке контроллеров и регуляторов, считывает необходимые данные, а затем обрабатывает полученную информацию. Для обработки используется специальное программное обеспечение. Например, если БК получает данные о расходе топлива по схеме, то программа позволит рассчитать возможный пробег на оставшемся объеме бензина.

Все данные выводятся на экран, установленный в салоне автомобиля. Сам дисплей может быть цифровым, монохромным, цветным или четырех-трехразрядным. Как показывает практика, 2-дюймового монохромного экрана достаточно, чтобы показать водителю более десяти параметров. Более современные версии БК сегодня оснащены высокоточным жидкокристаллическим дисплеем.

Виды

На сегодняшний день существует несколько видов БК:

  1. универсальный вариант, такое устройство сочетает в себе различные опции и дает автовладельцу возможность не только управлять автомобилем, но и выходить в интернет.Основное предназначение такого устройства – повышение комфорта автовладельца во время вождения. Обычно универсальный бортовой компьютер имеет экран с диагональю 6-14 дюймов; клавиатура может быть подключена к более новым моделям. Следует отметить, что по своей конструкции такие БК очень похожи на обычные компьютерные ПК, но одной из особенностей устройств является низкая степень интеграции с бортовой сетью автомобиля.
  2. Маршрут. Маршрутный бортовой компьютер позволяет определить ездовые параметры автомобиля, при этом нет необходимости подключать его по GPS к спутнику.Однако более новые модели все равно оснащены приемниками GPS. С помощью такого устройства водитель сможет определить среднюю скорость автомобиля, расход топлива, оставшееся расстояние до той или иной точки, пройденное расстояние и т. д. Кроме того, в зависимости от модели, которую вы установите в вашего автомобиля, устройство может иметь функцию подсчета расхода топлива при экстренном торможении или быстром разгоне. Обычно БК этого типа устанавливаются в щите управления.
  3. Менеджер и обслуживание БК.Назначение таких компьютеров — определять поломки основных агрегатов автомобиля и предупреждать об этом автовладельца. Как правило, такой БК является составной частью системы управления машиной, но в зависимости от модели может быть и самостоятельным устройством с обширным функционалом. При проверке автомобиля все комбинации ошибок сохраняются в памяти устройства и останутся там до исправления ошибки и сброса памяти (автор видео — канал АвтоGSM).

Настройка букмекерской конторы

Изготовление бортового компьютера своими руками – сложная задача в домашних условиях. Для изготовления устройства потребуется множество различных элементов, в том числе дисплей, микросхема, кнопки и т.д. Самостоятельно сделать компьютер без опыта сборки подобных устройств невозможно, поэтому если вы хотите, чтобы устройство работало корректно , то лучше заказать эту процедуру или купить новый БК.

Если вы решили установить бортовой компьютер для карбюраторных или инжекторных двигателей, то вам необходимо знать, как правильно настраивается устройство:

  1. При необходимости вы всегда можете активировать опцию автоматической настройки — тогда устройство само принять необходимую конфигурацию.
  2. Если этот вариант вас не устраивает, то зайдите в меню настроек — найдите нужный блок и выберите его. Следует отметить, что в этом случае БК должен быть настроен как основное устройство. Одну из важных ролей в настройке определяет выбор режима, благодаря которому будет осуществляться фиксация расходов на топливо.
  3. При установке этого параметра у вас есть несколько вариантов. Одна из них — линейная зависимость, в этом случае параметр всегда будет зависеть от блока управления.Если вы решили регулировать вручную, то сначала вам нужно будет составить таблицу по расходу топлива. Учитывая эту информацию, букмекерская контора проведет расчеты и выведет на экран соответствующие параметры.
  4. Кроме того, вам нужно будет определить параметры, которые начнет показывать экран, в зависимости от модели их количество может быть разным. Отдельно необходимо выделить параметр, отвечающий за температуру включения вентилятора охлаждения двигателя.

Цена вопроса

Минимальная стоимость букмекерской конторы от Мультитроникс составит около 130 рублей.Более дорогие варианты могут стоить 7500 рублей.

К сожалению, в настоящее время нет доступных опросов.

Видео «Как сделать БК своими руками»

Подробная инструкция по изготовлению схемы представлена ​​в видео (автор — канал libral1973).

На автомобилях Десятого семейства часы или компьютер всегда устанавливаются рядом с блоком индикации. Сейчас такие ЭВМ называют «бортовыми компьютерами» (БК). Дисплей компьютера при выключенном зажигании показывает время, но это не единственная его функция! Перечислим все возможности бортового компьютера на ВАЗ-2112, а поможет нам в этом инструкция, поставляемая ВАЗом.Таблицы, важные при настройке, скопированы из инструкции.

О каком БК ты говоришь? Ответ в видео.

Внешний вид передней панели показан на фото ниже. Вам нужно запомнить основные клавиши: 1, 2, 3 и 5. Все функции разделены на три группы. Нажав кнопку 1, вы можете пролистать функции первой группы. То же самое относится и к другим клавишам.

Штатный БК хэтчбека «Лада-112»

Вопрос, а зачем нужна кнопка 5? Находясь в любой из трех групп, эта кнопка активирует дополнительные функции.Кстати, их количество равно двум.

В каждой группе дополнительные функции разные.

Пример смахивания

При выключенном зажигании видим на дисплее часы. Попробуем включить зажигание и нажать клавишу 1. Саму кнопку можно нажимать сколько угодно раз — функции переключаются циклически. Их количество равно трем.

Функциональная группа «Время»

Если нужны дополнительные функции, нажмите на кнопку 5. Мы рассмотрели, как пользоваться штатным бортовым компьютером на ВАЗ-2112, но инструкция подходит для любой «Десятки».

Работа БК в разных режимах

Выше сказано, как использовать БК в режиме «Время». Группа «Время» первая, но есть еще две — «Топливо», «Путь». Вот таблицы для них.

Функциональная группа «Топливо»

Выше таблица для кнопок 2 и 5.

Функциональная группа «Путь»

Здесь показаны функции, активируемые кнопками 3, 5.

Инструкции по программированию

Мы изменим различные настройки. А давайте попробуем включить сигнализацию, изменить яркость подсветки и т.д. Таким образом, компьютерное программирование на ВАЗ-2112 относится и к эксплуатации.

Настройка датчика уровня топлива

Резервуар изначально пуст. Включите функцию «Уровень топлива» (2-5) и нажмите кнопку 4 более чем на две секунды. Далее выполняем шаги:

  1. Нажимаем кнопку 3 на одну секунду до появления звукового сигнала;
  2. Заполните бак тремя литрами топлива.Ждем 10-20 секунд и повторяем шаг 1;
  3. Повторяйте шаги 1 и 2, пока не будет заполнено 39 литров.

Активировать сигнал превышения скорости

Нажатием кнопки 3 включаем функцию «Средняя скорость». Нажмите клавишу 4. Затем с помощью кнопок 5 и 6 установите необходимые цифры. Наконец, нажмите кнопку 4.

Чтобы отключить опцию, используйте верхний порог: 190 или 200 км/ч.

Изменение яркости подсветки

Воспользуемся функцией 1-3 «Время с остановками».Нажмите кнопку 4. Используйте кнопки 5 и 6 для регулировки. Нажмите кнопку 4.

Тревога

Перейти к опции «Будильник» (дополнительная функция в списке «Часы»). Нажмите кнопку 4. Далее установите значение часов (клавиши 5 и 6), нажмите кнопку 4, установите значение минут (клавиши 5 и 6). При нажатии кнопки 4 включается сигнализация.

Будильник в машину — нужная вещь

Осталось понять как отключить будильник. Выполняйте все шаги, пока не будет установлен час, а затем нажмите кнопку 1.Будильник должен выключиться!

Как настроить календарь и часы

Мы подошли к самой сложной главе. Приступаем к делу:


Для быстрой настройки выполните шаги 1 и 2. Если вы затем нажмете кнопку 1, часы будут округлены с 13:57 до 14:00. Или другими словами: было 14:05, будет 14:00.

Наша редакция 2112 с Gamma GF 212 BC. Нас это полностью устраивает

Самым популярным нестандартным БК на ВАЗ-2110 является модель Gamma GF 212.

Его стоимость около 2500 рублей . Установка проста, нужно только подключиться к K-line в диагностическом разъеме и подключить провода питания.

Есть такие полезные функции как задувание свечей и так далее. От себя можем только рекомендовать его среди большого количества моделей на рынке.

Прошли те времена, когда слово «компьютер» произносили вслух несколько человек. Сегодня это устройство имеется практически в каждом доме и стало стандартным устройством в автомобильной технике.Он стал незаменимым помощником водителей, так как взял на себя функции контроля работы большинства агрегатов современного автомобиля.

НАЗНАЧЕНИЕ И ОСНОВНЫЕ ФУНКЦИИ

Таким устройством оснащаются автомобили российского производства. Так, например, штатный бортовой компьютер, стал первенцем в семье автомобилей ВАЗ. Если говорить простым языком, то это автомобильный гид на колесах. Он нужен водителю для того, чтобы знать, что происходит как внутри автомобиля, так и снаружи.

ПОЧЕМУ ЭТО УСТАНОВЛЕНО В АВТОМОБИЛЕ

Первые версии выполняли несколько функций, это были следующие:

  • Контроль за наличием топлива на транспортном средстве и расстоянием, которое можно на нем преодолеть. Это поможет водителю вовремя принять правильное решение о дозаправке или остановке движения;
  • Контролирует работу двигателя и помогает предотвратить его перегрев.

Использование более дорогих версий ЭВМ позволяет проводить диагностику отдельных узлов и агрегатов машины.

Они наделены возможностью расшифровки кодов неисправностей, которые выдает контроллер, и это позволяет водителю:

  1. Своевременно получать информацию о проблемах, возникших в той или иной системе машины, и правильно на это реагировать. Устранение проблемы в ее «зародыше» избавляет от дорогостоящего ремонта;
  2. Получите экономию от эксплуатации автомобиля.

О ЕЕ ФУНКЦИЯХ

Бортовые компьютеры ВАЗ 2114 наделены и выполняют следующие основные функции:

  1. Отображение информации о том, какие индикаторы имеют мгновенные параметры;
  2. Вывод на информационную панель информации текущего характера;
  3. Передаются параметры маршрута.Под ними понимают информацию о пробеге, среднем расходе топлива, времени в пути и другие данные;
  4. Возможность чтения кодов ошибок и диагностики двигателя автомобиля. Это позволяет получать информацию обо всех проблемах силового агрегата без длительных консультаций со «специалистами».

Некоторые модели имеют дополнения к основным функциям, среди которых могут быть:

  • Информация о сроках проведения очередного технического обслуживания машины;
  • Некоторые корректировки основных функций;
  • Контроль за периодом страхования;
  • Наличие функций органайзера;
  • Возможность задать параметры, при которых можно будет включить вентилятор в системе охлаждения.

О ПРИНЦИПАХ ФУНКЦИОНИРОВАНИЯ ТАКИХ СИСТЕМ

Карбюраторные автомобили ВАЗ 2109 оснащались устройствами с функциями роутеров. Установка инжекторных силовых установок ВАЗ 2114, ВАЗ 2115 и других моделей требовала использования устройства совсем другого типа. Большая часть его функциональной деятельности посвящена диагностике и контролю работы практически всех устройств и систем автомобиля.

Работа БК ВАЗ 2114 основана и имеет следующий принцип работы:

  1. Прием сигналов от датчиков через блок управления, их обработка и выдача сообщений на дисплей, а также возможность внесения корректировок в другие системы;
  2. Обработка сигналов от систем, не контролируемых контроллером.В случае возникновения аварийных ситуаций на информационном табло отображается соответствующий значок, а также подается звуковой сигнал.

КАК ИСПОЛЬЗОВАТЬ ТАКИЕ УСТРОЙСТВА: КРАТКИЕ ИНСТРУКЦИИ

К устанавливаемым устройствам прилагается инструкция штатного бортового компьютера ВАЗ 2114. Она подробно информирует и инструктирует автовладельцев о том, что необходимо делать в той или иной ситуации. Поговорим о том, как пользоваться бортовым компьютером ВАЗ 2114. Для его надлежащего использования необходимо:

  • Эти бортовые компьютеры представляют собой очень сложные электронные устройства, наделенные способностью выполнять более 500 различных функциональных обязанностей. Все это требует от водителя тщательного изучения данного устройства. Руководство пользователя помогает в этом. Хорошо изучать его с включенной информационной доской;
  • При изучении наибольшее внимание следует уделить значкам и символам аварийных команд.
  • имеет кнопки, управляющие работой ВАЗ 2114 БК. Нужно изучить и запомнить правила работы с ними.

При выборе таких устройств к ним не предъявляются особые требования.Выбранная модель должна поддерживать программы 2114. Сегодня стоимость бортового компьютера ВАЗ 2114 может составлять от 1500 до 4000 рублей. Вы можете найти еще больше этих продуктов в интернет-магазинах.

Нет смысла запоминать все возможные коды ошибок, отображаемые на информационном табло. Их не нужно декламировать наизусть, как в школе. Мы живем в век интернет-технологий, найдите обозначение этих кодов ошибок, распечатайте и возьмите с собой в машину. В случае, когда вы видите символы на информационном табло, вы сможете быстро принять правильное решение.Продолжайте движение или вызовите техническую помощь. К сожалению, бывают случаи, когда бортовой компьютер ошибочно выдает сигнал опасности. Виновником в таких случаях может быть какой-то датчик или сам процессор. Никто не застрахован от возникающих неисправностей электроники, но в большинстве случаев табло сигнализирует достоверную информацию.

Основные возможные коды ошибок на этом аппарате будут показаны ниже. :

  • 2 — превышено напряжение бортовой сети;
  • 3 — проблемы с ;
  • 4 — неисправность с датчиком, контролирующим температурный режим мотора;
  • 5 — некорректный сигнал с датчика температуры наружного воздуха;
  • 6 — сигнал о перегреве двигателя;
  • 7 — слишком низкий уровень масла в системе смазки автомобиля;
  • 8 — проблемы с тормозной системой;
  • 9 — недозаряд батареи.

Следует реагировать на коды 4, 6 и 8, которые необходимо устранить и только после этого продолжить дальнейшее движение. После устранения необходимо перезагрузить процессор. Ошибки сбрасываются нажатием и удержанием клавиши ежедневного запуска.

ЧТО ДЕЛАТЬ, ЕСЛИ БК ПЕРЕСТАЕТ РАБОТАТЬ

Иногда бывает, что не работает бортовой компьютер. Что советуют делать в этом случае специалисты? В первую очередь нужно определиться с . Если вообще не подает «признаков жизни», то F3, который установлен в цепи питания процессора ВАЗ 2114.Если его замена не «оживила» его работу, проверьте разъемы подключения.

Нет смысла описывать суть процесса ремонта такого сложного электронного изделия, так как для этого, помимо наличия необходимых приспособлений и инструментов, необходимо еще и образование в области электроники.

Компьютер сегодня является повседневным устройством, с которым сталкивается большое количество людей как дома, так и в большом количестве автомобилей. Если говорить конкретнее о водителях автомобилей, то компьютер, или как его чаще называют, бортовой компьютер стал незаменимым для каждого из них, ведь как только с его помощью можно взять под контроль работу большинства агрегатов.

Видео о работе нестандартного БК на ВАЗ-2114:

Если говорить об автомобилях российского производства, то первенцем в семействе АвтоВАЗов был ВАЗ-2114, на который прямо с завода устанавливался бортовой компьютер, способный оповещать водителя обо всех событиях происходит как за бортом, так и в автомобиле. Ниже в этой статье мы подробно разберем, зачем нужен бортовой компьютер, а также разберем краткую инструкцию к нему.

Штатное место в панели приборов для бортового компьютера. На фото кепка.

Бортовой компьютер первой версии, устанавливаемый на ВАЗ-2114, хоть и имел мало функций, однако легко следил за основными параметрами автомобиля:

  • Контроль уровня топлива , и его подсчет количества пройденных километров – эта функция позволяет водителю заранее принять решение о заправке.
  • Контроль температуры охлаждающей жидкости – данная функция исключает перегрев двигателя за счет своевременного информирования водителя.
  • Диагностика отдельных узлов автомобиля — позволяет с максимальной точностью, а главное мобильностью выявлять и устранять возникшие проблемы.

Узнать больше о функциях бортового компьютера

Бортовые компьютеры на ВАЗ-2114 способны отображать на своем рабочем экране следующую информацию:

  • Мгновенные показатели работы двигателя, его обороты, температура, показания реального и среднего расхода топлива.
  • Информация о пробеге автомобиля, времени в пути.
  • Возможность точного считывания возникших ошибок в системе, что позволит сразу определить, стоит ли обращаться с неисправностью в автосервис или есть возможность все исправить самостоятельно.

Современные бортовые компьютеры, по типу Multitronics-C340 и его аналоги также способны:

  • Контролировать и заранее информировать водителя о предстоящем техническом осмотре, страховке автомобиля, выполняя тем самым функцию организатора.
  • Самостоятельно изменить параметры включения вентилятора, изменить уведомления о достаточной температуре прогрева двигателя.
  • Возможно подключение парктроника.

Обратите внимание, что для активации других расширенных функций, которые есть в вашем БК, вам может потребоваться его прошивка.

Принцип работы БК на ВАЗ-2114

Не штатный бортовой компьютер

Принцип работы бортового компьютера на первый взгляд кажется примитивным, однако на самом деле это технически сложное устройство, которое одновременно принимает, обрабатывает и при необходимости оповещает о наличии неисправностей.Функция оповещения происходит путем отображения на экране специальной иконки и подачи определенного звукового сигнала.

Краткое руководство пользователя

На все бортовые компьютеры, поставляемые на ВАЗ-2114, имеется руководство пользователя, и если оно не в бумажном виде, то его без труда можно найти в Интернете, достаточно просто знать марку и модель устройства. Несмотря на то, что существует множество вариантов и моделей, их основной функционал в основном одинаков.

Показания бортового компьютера.

  • Если вы только собираетесь приобрести БК, то вам следует знать, подходит ли та или иная модель к ЭБУ вашего автомобиля. Как правило, вся информация уже есть у продавца, и сложностей в этом возникнуть не должно.
  • Лучше, в первую очередь, при ознакомлении с бортовым компьютером уделить время аварийным командным символам и визуальным значкам, появляющимся на дисплее.
  • Обратите внимание на расположение кнопок, и правила работы с ними, чтобы быстро реагировать на изменение параметров в движении (на некоторых моделях БК клавиши могут блокироваться при определенной скорости автомобиля — прим.).

Коды ошибок на ВАЗ-2114

Так как ЭБУ на всех ВАЗ-2114 одинаковые или как минимум похожие, нет смысла их заранее записывать, а тем более запоминать, так как некоторые модели умеют не только отображать его на экране, но и озвучивать все проблемы в машине.

самый лучший вариант выявления и уточнения неисправностей, будет распечатка кодов ошибок на ВАЗ-2114. Взять их можно на официальных сайтах производителей БК для ВАЗ-2114, а ниже мы представим вам самые распространенные ошибки, встречающиеся на «четырнадцатых»:

Коды Описание
0102, 0103 Неправильный контроль уровня сигнала индикатора массового расхода воздуха.
0112, 0113 Неправильный сигнал индикатора температуры впускного воздуха — элемент необходимо заменить.
0115 — 0118 Неверный сигнал датчика температуры охлаждающей жидкости — датчик необходимо заменить.
0122, 0123 Помехи или неверный сигнал индикатора контроля положения дроссельной заслонки — желательно заменить элемент.
0300 Бортовой компьютер (БК) обнаружил случайные или множественные пропуски зажигание — в этом случае автомобиль может не сразу завестись.
0201 — 0204 Обнаружен обрыв в цепи управления форсункой.
0325 Бортовой компьютер зафиксировал обрыв в цепи детонационного устройства.
0327, 0328 Повреждение датчика детонации — требуется замена устройства.
0480 Вентилятор охлаждения вышел из строя — необходимо заменить элемент.
0505 — 0507 Имеются сбои в работе регулятора холостого хода, влияющие на число оборотов (меньше или больше). При появлении этого кода необходимо заменить регуляторы.
0615 — 0617 В процессе диагностики обнаружен обрыв или короткое замыкание в цепи реле стартера.
230 Этот код ошибки означает поломку реле бензонасоса — устройство необходимо заменить как можно быстрее.
1602 Один из самых распространенных кодов при диагностике неисправности БК. Означает потерю напряжения бортовой сети на электронном блоке управления.

Что делать, если БК перестал работать

Бывает, что БК перестает работать или не передается информация, которую он должен передавать и анализировать.В первую очередь нужно обратить внимание на целостность электрической цепи. А именно предохранитель F3, отвечающий за его работоспособность, то следует проверить целостность проводов, которые идут на диагностическую колодку и подать на нее питание. О том, как правильно подключить бортовой компьютер к системе ВАЗ-2114, вы можете узнать в этой статье.

Описывать сам процесс ремонта бортового компьютера бессмысленно, т. к. такие устройства ломаются нечасто и мало ремонтопригодны, поэтому имеют внутри технически сложные механизмы, требующие профессиональных инструментов и навыков.

Ваз 2112 показывает ошибку. Диагностика ВАЗ Самому?!

Чтобы узнать коды ошибок на ВАЗ 2110 и 2112(8) 16 клапанов самостоятельно, недостаточно уметь пользоваться бортовым компьютером и съемными контроллерами. Необходимо уметь расшифровывать выдаваемые индикаторы. Диагностику автомобиля можно провести на СТО или дома, при наличии соответствующего оборудования. Современные отечественные автомобили оснащены бортовым компьютером (БК), который может отображать ошибки в системах на дисплее.

Более тщательный анализ неисправностей, без посещения СТО, позволяет провести съемный контроллер. Необходимость проверить автомобиль возникает, когда загорается индикатор Check.

Расшифровка стандартных кодов

Коды ошибок на ВАЗ 2110 и 2112(8) 16 клапанов, которые выдает ЭБУ рассматриваемых моделей, обозначаются буквой «Р» в начале и последующим набором цифр. Их расшифровка следующая:

  • 0030 — Неисправность цепи управления нейтрализатором и подогревателем кислорода;
  • 0031 — оповещает о замыкании электрической цепи на массу в этом же узле;
  • 0032, 0036, 0037, 0038 — неисправности в цепи управления между нейтрализатором и датчиком подогревателя кислорода;
  • 0102, 0103, 0116, 0117, 0118, 0122, 0123 — неисправности в цепи указателя температуры охлаждающей жидкости, связанные с высоким, низким уровнем сигнала, проблемами дроссельной заслонки;
  • 0130, 0131, 0132, 0133, 0134, 0136 — неисправности в цепи датчика участка между нейтрализатором и подачей кислорода, свидетельствующие о его неадекватной работе или выходе из строя;
  • 0137, 0138, 0140, 0141 — указывают на неисправность датчика кислорода в участке цепи, расположенном после нейтрализатора.
Коды ошибок системы впрыска имеют следующую расшифровку (перед каждым значением стоит буква «Р»):
  • 0171, 0172 — слишком высокая или низкая подача топлива;
  • 0201, 0202, 0203, 0204 — обрыв цепи управления на одной из форсунок;
  • 0217 – превышение температурного режима силового агрегата;
  • 0230 — неисправности с реле бензонасоса;
  • 0261, 0262, 0263,0264,0265,0266,0267,0268,0269,0270,0271,0272 — неисправности, связанные с драйверами и цепью замыкания форсунок.

При наличии сигналов о неисправностях в системе зажигания отображаются следующие коды:

  • 0300, 0301, 0302, 0303, 0304 — проблемы с сигналами, вызванные;
  • 0326, 0327, 0328 — неисправности цепи, связанные с нарушением подачи сигнала или его отсутствием;
  • 0335, 0336, 0337, 0338 — указывает на неисправность в цепи коленчатого или распределительного вала;
  • 0342, 0343, 0346 — указывает на перебои в работе цепи указателя фаз;
  • 0351, 0352, 0353, 0354 — проблемы с цепью управления катушкой зажигания;
  • 0363 — сигнализирует о нарушении подачи топлива или пропусках зажигания;
  • 0422 — максимально заниженный показатель преобразователя;
  • 0441 — нарушения выхода воздуха и паров бензина через адсорбер;
  • 0444, 0445 — поломка клапана адсорбирующего элемента;
  • 0480, 0481 — неисправность вентилятора.

Прочие проблемы

Проведение диагностики автомобиля дает возможность расшифровки кодов неисправностей в реле управления различными узлами, датчиках рельефа дороги, насыщенности топливной смеси и некоторых других показателях. Обозначения имеют следующую нумерацию после «Р»:

  • 0500, 0501, 0506, 0511 — проблемы с датчиком скорости и холостого хода;
  • 0560, 0562, 0563 — перепады напряжения бортовой сети;
  • 0615, 0616, 0617 — проблемы с дополнительным реле стартера;
  • 0627, 0628, 0629 — сигнал о неисправностях реле топливного насоса;
  • 0645, 0646, 0647 — выводит проблемы с муфтой компрессора;
  • 0685, 0686, 0687 — короткое замыкание на цепь главного реле;
  • 0691, 0692 — неисправность вентиляторного элемента;
  • 1123, 1124, 1127, 1128 — некондиционная смесь в режиме холостого хода;
  • 1301, 1302, 1303, 1304 — критические пропуски зажигания в цилиндрах;
  • 1410, 1425, 1426 — проблемы в цепи клапана продувки абсорбера;
  • 1513, 1514 — обрыв в цепи регулятора холостого хода;
  • 1602, 1606, 1616, 1617 — нарушение показаний датчика неровной дороги;
  • 2301, 2303, 2305, 2307 — замыкание на цилиндр катушек зажигания.

Многие отечественные автомобили оснащены бортовыми компьютерами, которые значительно облегчают поиск и устранение неполадок по коду. Возможность диагностики и самодиагностики на ВАЗ 2115 появилась с началом установки 8-клапанного инжекторного двигателя.

[ Скрыть ]

Диагностика автомобиля

Появление горящей лампы «Check Engine» на комбинации приборов сигнализирует водителю о наличии проблемы в электрике автомобиля.Нужно понимать, что проверка автомобиля своими руками и на СТО может дать разные результаты. Специальное оборудование, доступное профессионалам, позволит более точно обнаружить неисправности.

Самодиагностика

На ВАЗ 2115 владелец может провести самостоятельную диагностику и узнать, какие ошибки хранятся в памяти блока управления двигателем. Процедура осуществляется путем вызова кодов неисправностей на приборной панели или с помощью диагностического адаптера.

Для проведения диагностики на электронной панели приборов необходимо выполнить определенную последовательность действий:

  1. Сесть в автомобиль на место водителя, вставить ключ в замок зажигания и нажать кнопку сброса суточного пробега на комбинация приборов.
  2. Поверните ключ блокировки в положение включения зажигания.
  3. Отпустите клавишу, запустив процесс самодиагностики. Визуально это будет выглядеть как включение подсветки, всех сигнальных ламп, возможных символов на жидкокристаллических экранах и тест приборов (стрелки пройдут всю шкалу в обе стороны).
  4. Нажмите клавишу еще раз и отпустите. Второе нажатие выводит на экран, расположенный под спидометром, версию ПО комбинации приборов (надпись вида Uer x.Икс).
  5. Нажмите клавишу еще раз, после чего на экране отобразятся ошибки в памяти.

Комбинация приборов ВАЗ 2115, ключ расположен с правой стороны от спидометра

Водитель может проводить самодиагностику по электромеханической панели и блоку управления Январь-4 в следующей последовательности:

  1. Выключить зажигание .
  2. Откройте крышку диагностического разъема, расположенную на центральной консоли.
  3. Подсоедините клемму B к отрицательной клемме аккумуляторной батареи (к кузову).Для этого подходит контакт А, подключенный к картеру двигателя.
  4. Включите зажигание. Лампа «Check Engine» мигает кодом 12, что означает начало диагностики. Световая сигнализация следующая — длинная вспышка, затем пауза (около 2 секунд), две короткие вспышки, долгая пауза (около 3 секунд). Сигнализация 12 выполняется три раза. Если сигнал не подается, то система диагностики неактивна или неисправна. После этого замигает лампочка «Check Engine» для перечисления ошибок в памяти.Каждый код повторяется три раза. Если ошибок в памяти нет, то дальше будет передаваться код 12.

Для считывания ошибок контроллера используется специальный адаптер K-Line, который с помощью разъема подключается к диагностическому разъему. Этот разъем находится на центральной консоли за пластиковой заглушкой (ниже прикуривателя и пепельницы). Адаптер имеет шнур с USB-разъемом на конце, который подключается к любому ноутбуку. Специальная программа для чтения и очистки ошибок (OpenDiagFree версии 1.4 или 1.6) должны быть установлены на устройстве.

Процедура считывания ошибок достаточно проста, необходимо:

  1. Проверить уровни технологической жидкости.
  2. Откройте крышку разъема и включите зажигание.
  3. Подключите адаптер или сканер к диагностическому разъему.
  4. Запустите программу на ноутбуке.
  5. Просмотр доступных ошибок в диалоговом окне программы.
  6. Расшифровка кодов с помощью интерфейса программы или таблицы расшифровки.
  7. Устранение причин неисправностей и повторная диагностика.

Значение и расшифровка кодов

При самостоятельной диагностике ВАЗ 2115 с инжектором на щитке приборов будут отображаться только цифры или вспышки, кодирующие ошибку. При считывании кодов неисправностей с электромеханического щитка приборов необходимо зафиксировать количество вспышек и по ним вычислить номера ошибок. Их назначения можно расшифровать по специальному списку. Большинство этих неисправностей устраняются автоматически путем замены неисправных датчиков.

Коды самодиагностики

При проведении диагностики необходимо учитывать, что число на экране может указывать на две суммированные ошибки. Например, 9 указывает на наличие двух неисправностей — с номерами 1 и 8.

Числовая комбинация Расшифровка
1 Проблема с ЭБУ
2 Неверные данные с датчика уровня топлива
4 или 8 Проблемы с сетевым питанием
12 Неисправность цепи лампы ошибки на комбинации приборов
13 Нет сигнала от лямбда-зонда
14 или 15 Неверные данные с датчика температуры
16 или 17 Проблемы с электропитанием, необходимо проверить на короткое замыкание
19 Ошибка датчика положения вала двигателя
21 или 22 Ошибка датчика дроссельной заслонки
23 или 25 Неправильная работа датчика температуры впускного воздуха
24 Неисправен датчик скорости
27 или 28 Нет сигнала от лямбда-зонда
33 или 34 Отсутствуют данные о расходе воздуха
35 Неисправность датчика холостого хода
42 Проблема в цепи управления зажиганием
43 Неисправность датчика детонации
44 или 45 Нарушение состава смеси
51 или 52 Ошибки памяти ЭБУ
53 Ошибка датчика настройки СО (устанавливается на автомобили без нейтрализатора)
54 Датчик октан-корректора (устанавливается на автомобили без нейтрализатора)
55 Нарушение состава смеси
61 Отказ лямбда-зонда


Пример появления ошибки 14 на панели

Таблица расшифровки кодов вспышек, рассчитанных при диагностике.

Код ошибки Комбинация флэш-памяти Расшифровка
12 Длинная-две короткие Неисправность цепи диагностики
14 Долгая-пауза-четыре коротких Неисправность датчика температуры двигателя
15 Долгая-пауза-пять коротких Аналогично
16 Долгая-пауза-шесть коротких Аномально высокое напряжение сети
17 Долгая-пауза-семь коротких Аномально низкое напряжение сети
19 Долгая-пауза-девять короткая Отказ датчика положения коленчатого вала
21 Две длинные паузы, одна короткая Неверные данные с датчика положения дроссельной заслонки
22 Две длинные паузы, две короткие Аналогично
24 Две длинные паузы четыре короткие Проблема с датчиком скорости
27 Две длинные паузы семь коротких Поломка лямбда-зонда
28 Две длинные паузы восемь коротких Аналогично
33 Три длинные паузы три короткие Требуется проверка расходомера воздуха
34 Три длинные паузы, четыре короткие Аналогично
35 Три длинные паузы пять коротких Холостой ход за пределами допуска
43 Четыре длинные паузы три короткие Нет сигнала от датчика детонации
51 Пять длинных пауз, одна короткая
52 Пять длинных пауз, две короткие Ошибка контроллера
53 Пять длинных пауз три коротких Ошибка хранения блока
61 Шесть длинных пауз — одна короткая Нет сигнала от иммобилайзера

Полученные данные позволяют быстро найти неисправный элемент и устранить причину ошибки.

В видео с канала Гараж показана диагностика на ВАЗ 2115 с помощью сканера и ноутбука.

Ошибки контроллера

Наиболее распространенные ошибки контроллера при диагностике приведены в таблице.

Номер ошибки в программе Расшифровка
Р 0030-0038, 0141 Неисправность системы подогрева лямбда-зонда
R 0102 и 0103 Неверный сигнал датчика подачи воздуха
R 0112 и 0113 Ошибка данных датчика температуры впускного воздуха
R 0115-0118 и 0217 Проблемы с температурой двигателя или перегрев
R 2122 и 2123, 0222 и 0223 и 2138 Некорректный сигнал педали газа и датчика положения дроссельной заслонки
R 0171-0172 Неверные параметры смеси
R 0201-0204 Неисправность форсунки (каждый цилиндр имеет свой код)
R 0261-0272 Проблемы с управлением форсунками
R 0130-0134 Проблемы с функционированием лямбда-зонда до нейтрализатора
R 0136-0140 Проблемы с функционированием лямбда-зонда после нейтрализатора
R 0300 Многократные пропуски зажигания
R 0301-0304 Пропуски зажигания в цилиндрах
Ч 0326-0328 Неисправность датчика детонации
R 0351-0352, 2301 и 2304 Контроль катушки зажигания
R 0422 Выход из строя нейтрализатора
P 0691-0692 и 0693-0694 Отказ первого и второго реле запуска вентилятора охлаждения
R 0560-0563 Проблемы с питанием от сети
R 0627-0629 Указывает на некорректную работу цепи управления топливным насосом
R 1602 Неисправность в контроллере управления параметрами работы двигателя

Сброс ошибок

После самодиагностики, выяснения причины проблемы и устранения поломки возможен сброс ошибок.

Для этого зайдите в меню просмотра ошибок, нажмите клавишу сброса одометра и подождите несколько секунд. На экране загорится цифра 0 — ошибка сбросилась. При этом данные о неисправностях сохраняются в памяти блока и подлежат удалению. Если оставить, то на комбинации приборов загорится лампа «Check Engine». Кроме того, не все ошибки электросистемы можно считать при самодиагностике, процедура удаления ошибки покажет, нужен ли более подробный анализ электроники автомобиля.

Для сброса ошибки выполните следующие действия:

  1. Включите зажигание.
  2. Откройте капот и снимите отрицательную клемму с аккумуляторной батареи. Подождите около минуты, снова подключите провод и закройте капот.
  3. Выключить зажигание.
  4. Снова включите зажигание и запустите двигатель. Значок Check Engine может ненадолго загореться, а затем погаснуть.

Если символ продолжает гореть, значит в автомобиле постоянная проблема с каким-то датчиком или проводкой.Узнать это можно только с помощью специального сканера. Необходимо провести дополнительную диагностику для определения проблемного узла. Потом сделать ремонт и скинуть имеющиеся ошибки с помощью программы компьютерной диагностики ЭБУ.

Сброс ошибок на машинах с электромеханической комбинацией приборов осуществляется путем отключения минусовой клеммы аккумуляторной батареи от бортовой сети на 10 секунд. Затем зажигание должно быть выключено.

В автомобиль ВАЗ 2114 производитель установил бортовой компьютер, благодаря которому можно вовремя узнать о наличии неисправности и своевременно устранить ее до усугубления проблемы.А вот на дисплее ошибки отображаются в виде цифр — специальных кодов, требующих расшифровки, так как сами по себе никакого смысла не несут.

Возможные неисправности автомобиля ВАЗ 2114, значение и расшифровка кодов ошибок бортового компьютера

Можно выделить только 2 группы ошибок, коды которых выдает бортовой компьютер ВАЗ 2114. Ошибки из первой группы встречаются гораздо чаще, чем остальные, поэтому вот несколько самых частых:

  1. «P1602» — это код ошибки, указывающий на наличие проблем с контроллером двигателя.Дисплей компьютера может довольно часто показывать этот код, что говорит о необходимости замены контроллера.
  2. Ошибка «Р0340» (или «Р0343») возникает при неисправности или полном выходе из строя датчика положения коленчатого вала.
  3. «P0217» сигнализирует о перегреве двигателя автомобиля или необходимости замены моторного масла.

Это далеко не все ошибки, возникающие при эксплуатации ВАЗ 2114. Полный список можно найти в одном из файлов диагностической программы, а список наиболее часто встречающихся ошибок будет приведен далее в этой статье.

Нюансы самостоятельной диагностики ваз 2114

При проведении диагностики на специализированных СТО и самостоятельно могут быть получены различные результаты и коды ошибок. Не все водители знают, что выявить неисправности можно и без бортового компьютера. Для этого используется одометр. Существенным недостатком такой диагностики является сложение номеров ошибок в единую сумму. Например, при возникновении ошибки 8 и 1 на одометре будет отображаться число 9.Память прибора не очищается автоматически, поэтому коды ошибок будут отображаться до тех пор, пока они не будут сброшены вручную путем отсоединения клемм аккумулятора на несколько секунд.

Сброс ошибки «checkengine»

Как видно из видео, ошибку можно сбросить, выполнив следующие действия:

  • Заглушите двигатель, но оставьте зажигание автомобиля включенным.
  • Отсоедините клемму автомобильного аккумулятора и подождите несколько секунд.
  • Переустановите терминал и запустите двигатель.

Ошибка после этих действий будет сброшена, но если она вызвана серьезными неполадками в работе двигателя, то возникнет снова. В этом случае лучшим вариантом будет обращение на СТО.

Определение и расшифровка ошибок на ВАЗ 2114

Самодиагностика автомобиля позволяет выявить неисправности, но некоторые из них выявляются крайне редко. Для диагностики используется одометр.

Самодиагностика ваз 2114

Последовательность действий следующая:

  1. Нажмите и удерживайте кнопку одометра и поверните ключ зажигания в первое положение.
  2. Отпустите кнопку одометра и снова кратковременно нажмите. Это покажет версию прошивки.
  3. Теперь, чтобы увидеть коды ошибок, нужно снова нажать и отпустить кнопку одометра.

Коды ошибок имеют вид цифр от 1 до 9 и двузначных цифр, в отличие от отображаемых бортовым компьютером. Таким образом, с помощью одометра можно выявить некоторые неисправности автомобиля. Наиболее распространенные ошибки представлены в таблице ниже.

Таблица кодов ошибок ваз 2114

Код Описание ошибки
1 Неисправности в микропроцессоре
2 Проблемы с датчиком уровня топлива
4 Превышение допустимого напряжения в сети
8 Напряжение сети слишком низкое
13 Нет сигнала от датчика кислорода
14 Очень высокий сигнал датчика температуры охлаждающей жидкости
15 Очень низкий сигнал датчика температуры охлаждающей жидкости
16 Высокое напряжение в бортовой сети
17 Низкое напряжение в бортовой сети
19 Проблемы с сигналом датчика положения коленчатого вала
24 Сбои в работе датчика скорости
41 Неверные сигналы датчика фазы
51, 52 Проблемы с ПЗУ и ОЗУ устройства соответственно
53 Потенциометр CO не работает
61 Проблемы с датчиком лямбда-зонда

Устранение неисправностей с помощью специального оборудования

Для выявления неисправностей на СТО обычно используют бортовой компьютер автомобиля и ноутбук со специализированными приложениями.При этом можно получить коды ошибок, соответствующие различным проблемам. Наиболее распространенные из них приведены в таблице.

Код Описание ошибки
P0102, P0103 Датчик массового расхода воздуха посылает неверный сигнал.
R0122,
P0123
Датчик дроссельной заслонки выдает неверную информацию.
Р0130-Р0134 Наличие неисправности датчика кислорода или повреждения проводки, соединяющей его с системой.
Р0201-Р0204 Засорение или замыкание форсунок или обрыв проводки их датчика.
P0300 Проблемы с зажиганием (промахи).
R0335,
P0336
Датчик детонации работает неправильно.
P0351, P0352 Катушки зажигания не работают должным образом. При отображении таких кодов ошибок двигатель может «трогать». Об этой проблеме также могут сигнализировать ошибки P2301 и P2304.
P0480 Вентилятор охлаждения не работает.
P0505, P0506, P0507 Датчик холостого хода неисправен.
R1602 Нет питания бортовой сети (самая распространенная ошибка).
R1689 Неисправности в бортовом компьютере. Обратите внимание, в этом случае он выдает неправильные коды ошибок.

Если возникают ошибки с другими кодами, следует прочитать информацию о них в файле, прилагаемом к приложению для диагностики автомобиля, или поискать в Интернете.

Контроллер очищает память после выключения двигателя вместе с зажиганием и отключения питания от аккумулятора на 10-15 секунд. Таким образом, после ремонта можно определить, устранена ли неисправность.

Ошибки на ВАЗ 2114 встречаются часто, поэтому навыки их распознавания не будут лишними для правильного ремонта автомобиля. Для правильной диагностики понадобится компьютер со специальной программой и понимание показаний бортового компьютера.

Современные автомобили в изобилии наполнены всевозможной электроникой. Поэтому проведение компьютерной диагностики стало довольно распространенным явлением в ремонте автомобилей.

Не исключение автомобили ВАЗ 2110 с инжекторными двигателями, проверить которые с помощью компьютеров, специальных адаптеров и программного обеспечения можно даже своими руками.

Зачем нужна диагностика

Давайте сначала разберемся, для чего дефектовка и требуется ли она конкретно для вашего автомобиля.

Главным преимуществом диагностики является возможность сэкономить деньги, время и современные нервы. Если машина начинает вести себя неадекватно, появляются какие-то посторонние звуки, нарушается стабильная работа двигателя, то тут два варианта:

  1. Изучать все системы вручную путем разборки и тестирования, потратить много времени и нервов. Вероятность найти причину поломки далеко не 100%.
  2. Диагностика компьютера своими руками, подключив к компьютеру специальный переходник, кабель.Программа просканирует автомобиль и сможет выдать соответствующие коды ошибок. Изучив наш материал с кодами ошибок, вы без труда найдете причину, по которой автомобиль стал вести себя ненормально.

Стоит ли ехать на СТО?

Качество диагностики на СТО зачастую мало чем отличается от самопроверки. Наличие адаптера и кабеля для подключения устройства позволяет решать проблемы собственного автомобиля без постороннего вмешательства.

Обратившись на СТО, вам могут продиагностировать такое же оборудование, только при этом запросят с вас приличную сумму денег. Если вы сами не будете контролировать ход проверки, мастера могут заявить, что нашли другие ошибки, которых на самом деле не существует.

Итогом обращения на сомнительное СТО с целью диагностики могут стать серьезные финансовые затраты и длительное отсутствие автомобиля в вашем распоряжении.

Единственный вариант, когда стоит обратиться в автосервис, это отсутствие диагностического оборудования и наличие хороших знакомых среди автомехаников.

Что нужно для работы

Если вы решили самостоятельно устранять неполадки на ВАЗ 2110, то для этой работы вам потребуются несколько основных вещей.

Устройство

Особенности

Это своеобразная микросхема, заключенная в корпус. Он позволяет связать «мозги» вашего автомобиля с компьютером и выводить актуальную информацию на экран ноутбука или планшета.

Используется для подключения адаптера к автомобилю и компьютеру. Обычно поставляется с адаптером

Компьютер

При выборе компьютера опирайтесь на то, что у вас есть — стационарный ПК, планшет, ноутбук. Портативный компьютер лучше, так как автомобиль сложно подключить к стационарному ПК. Кабели длиннее 5 м для диагностики не подходят, так что учтите это при подключении к ПК

Необходимое программное обеспечение можно найти в Интернете, либо взять программное обеспечение, поставляемое с адаптером.Проблем с поиском софта сегодня нет.

При выборе переходника и кабеля учитывайте особенности своего автомобиля. Не все адаптеры универсальны. Для ВАЗ 2110 примером отличного переходника является ELM327. Мы поговорим об этом позже.

Как это работает?

Теперь разберемся, как это все вместе работает и как можно продиагностировать автомобиль своими руками.

  1. Программа диагностики посылает сигналы через адаптер на контроллер автомобиля через COM-порт.
  2. Контроллер возвращает информацию.
  3. Программа обрабатывает полученные данные, отображая соответствующий результат на экране вашего компьютера.
  4. Обмен данными осуществляется по соответствующему протоколу. В зависимости от производителя автомобиля протокол может быть разным, иметь свои особенности.
  5. Для упрощения диагностики многие производители используют универсальный протокол ODB II. Его возможности ограничены и адаптированы не ко всем автомобилям.Он идеален для модели ВАЗ 2110, так как десятка не отличается повышенным количеством электроники, в отличие от более современных автомобилей.
  6. В случае с ВАЗ 2110 программа на экран компьютера выведет результат в виде кодов ошибок. Достаточно открыть материал, где мы описывали коды ошибок ВАЗ 2110, чтобы понять, какая поломка настигла вашу машину. Далее принимаются соответствующие меры по их устранению.

Существенным преимуществом диагностики является то, что после нее вы точно знаете, с какой неисправностью имеете дело.Вам не нужно перебирать половину автомобиля, чтобы найти источник проблемы.

Виды диагностики

Компьютерную диагностику автомобиля можно разделить на три основных вида, один из которых не имеет прямого отношения к ВАЗ 2110.

  1. Проверка подвески. Его необходимо проводить, если резина начала изнашиваться неравномерно или во время движения слышны посторонние звуки. Диагностика определит причины заноса задней и передней оси, которые можно заметить при входе в повороты на скорости.
  2. Проверка двигателя. Основная доля диагностических мероприятий приходится на силовые агрегаты. Компьютер и адаптер помогут вам при нестабильности холостого хода, затруднении запуска автомобиля, увеличении расхода топлива, падении мощности и т.д.
  3. Проверка АКПП. Так как ВАЗ 2110 не комплектуется АКПП, то и диагностировать его нет смысла.

Соединители

Вы решили провести диагностику. Но что и куда подключать?

На ВАЗ 2110 разъем компьютерной диагностики (КД) находится под рулевой колонкой справа от водителя.Разъем называется OBD. Эта информация значительно упрощает поиск подходящего адаптера.

Для проверки необходимо выполнить следующую последовательность операций:

  • Переходник вставляется в разъем около рулевой колонки OBD;
  • Компьютер уже должен быть включен;
  • Когда блок подключен к адаптеру, нужно включить зажигание. Без питания программа не сможет работать и читать данные;
  • Далее подключаем программу, с помощью которой проводится тестирование;
  • Если все элементы исправны, электроника автомобиля будет отображаться на мониторе компьютера;
  • Начать проверку.

Распиновка

Так как для проверки нам нужна диагностическая колодка, то есть OBD, то не лишним будет узнать об особенностях его распиновки. Так что вы без труда разберетесь, как подключить:

  • Контакт А – отвечает за подключение массы;
  • Контакт B — требуется для подключения L-линии. Обратите внимание, что не все автомобили имеют этот контакт;
  • Контакт М — используется для подключения K-Line;
  • Контакт Н — питание +12В;
  • Контакт G — управляет работой топливного насоса.

Отдельно познакомим вас с адаптером ELM327, с помощью которого многие владельцы ВАЗ 2110 проводят полноценную диагностику самостоятельно.

ELM327 — одна из последних разработок OBD. Этот сканер используется для проверки автомобилей с помощью компьютера. Ключевым преимуществом является то, что прибор поддерживает все известные протоколы OBD и взаимодействует со многими диагностическими программами. Для подключения устройства к компьютеру используется USB-кабель.

Программное обеспечение для ELM327 в основном бесплатное, хотя некоторые программы доступны только за плату.

Адаптер может работать на компьютерах с разными операционными системами. А именно:

  • окна;
  • macOS;
  • Линукс;
  • ПальмОС;

Полностью раскрыть возможности сканера можно только через правильно подобранное программное обеспечение. Для самодиагностики бесплатно предоставляется ПО для сканирования коробки передач и двигателя. Коммерческие версии программ позволяют дополнительно проверять и другие узлы автомобиля.

Основные характеристики

Знакомимся с возможностями микросхемы ELM327:

  • Считывает коды ошибок, неисправности автомобиля;
  • Отображает коды и их описание;
  • Экспорт данных для печати, если это необходимо;
  • Удаляет коды ошибок;
  • Отображает данные в метрической системе измерения и системе, принятой в США;
  • Записывает, сохраняет данные, строит графики;
  • Имеет счетчик разгона от 0 до 100 км/ч, что позволяет проводить диагностику на ходу.

Проверку многих параметров автомобиля необходимо проводить на ходу. Для этого подходят не все адаптеры, поэтому важно правильно подобрать оборудование под свои требования.

Оборудование

Приобретая этот адаптер, вы получаете:

  • Высокоточный адаптер на базе процессора ELM327;
  • кабель OBDII;
  • Кабель для подключения к компьютеру;
  • Компакт-диск с бесплатным программным обеспечением.

Для работы адаптера и получения информации совсем не обязательно иметь мощный компьютер.Параметры простейших ноутбуков вполне достаточно для диагностики ВАЗ 2110.

Самостоятельный КД позволяет серьезно сэкономить, получить объективную информацию о состоянии своего автомобиля, а также избавить себя от лишних финансовых затрат, которые обязательно появятся при обращении на СТО.

В автомобиле ВАЗ 2110 ошибки форсунок, выдаваемые через бортовой компьютер, можно расшифровать с помощью специальных таблиц. Как правило, ЭБУ выдает ошибки в виде кодов, состоящих из буквы Р и четырех цифр.
Решать проблемы можно разными способами, но сначала нужно выяснить, какие проблемы наблюдаются в машине. Распознать ошибку форсунки на ВАЗ 2110 можно самостоятельно, если знать расшифровку.

Возможные ошибки

Ошибки могут относиться к различным частям автомобиля:

  • Датчики. Чаще всего страдают датчики температуры.
  • Форсунки
  • (см.). В основном проблемы наблюдаются из-за обрыва цепи, в результате чего форсунки не могут вовремя загореться.
  • Двигатель. Обычно проблемы с двигателем появляются после длительной езды на автомобиле. Самая распространенная ошибка — перегрев.
  • Клапаны.
  • Вентиляторы. Если они не будут работать в полную силу, то машина перегреется. Поэтому ошибки неправильной работы вентилятора приводят к ошибкам перегрева двигателя.
  • Реле.
  • контроллер.

Рассмотрим самые распространенные коды ошибок форсунок ВАЗ 2110, которые выдает система:

  • P0101.В этом случае возникает проблема с . При появлении такого кода на экране бортового компьютера следует проверить, действительно ли датчик поврежден.

Примечание: во время испытания нельзя потреблять воздуха больше допустимой нормы.

  • P0113. Это означает, что датчик температуры всасываемого воздуха неисправен. Важно проверить, не превышает ли температура нормы.
  • P0116. Если этот код появляется на экране ЭБУ, то есть проблемы с датчиком контроля температуры антифриза.В первую очередь нужно проверить, действительно ли плохо работает датчик, а уже после этого гнать машину в автосервис.

Примечание: если температура ниже требуемой, то этот дефект необходимо срочно устранить, иначе он может привести к плачевным последствиям.

  • P2135. В этом случае ошибка указывает на неправильное положение дроссельной заслонки. Возможно, что сигнал между датчиками ослаб, поэтому они не могут правильно указать его местонахождение.
    Если после диагностики обнаружено, что напряжение одного датчика выше на пороговое значение по сравнению с другим, то ремонта не избежать.
  • Р2122. Один из датчиков педали акселератора показывает слишком низкие значения. При этом в нем наблюдается слишком низкое напряжение.
    Нужно проверить напряжение в датчике вольтметром. При необходимости замените неисправный датчик.
  • P0201. В этом случае возможен обрыв в цепи управления форсункой. Необходимо провести диагностику драйверов, так как из-за них может генерироваться ошибка.
  • P0130. Вы должны проверить, завершена ли сигнальная цепь.

Примечание: необходимо принять меры, если напряжение в цепи ниже или выше нормы.

  • P0133. Если по какой-то причине сигнал длится дольше, чем нужно, он выдаст именно эту ошибку. Причина данной неисправности – слишком медленная реакция сигналки.
  • P0030. Нужно проверить, нет ли обрыва в цепи нагревателя. При необходимости выполните диагностику драйвера.
  • P0171. Возможно, отопительная смесь стала слишком бедной.
    Поэтому драйвер должен проверить, не является ли его содержимое слишком плохим. Если теплоотдача выше нормы, то это необходимо исправить, а дефекты устранить.
  • P0172. Необходимо проверить бедность состава смеси.
  • P0217. Двигатель перегрелся. Необходимо следить за повышением температуры в нем.

Примечание: если температура здесь выше порогового значения, то срочно нужен ремонт, иначе двигатель вскоре может закипеть прямо в дороге.

  • P0300. В процессе воспламенения могут выделяться ядовитые газы. На самом деле они выделяются всегда, но успешно удаляются через выхлопную трубу.
    Более того, если в системе по каким-либо причинам наблюдаются бреши, то ядовитые вещества могут попасть прямо в салон автомобиля.
  • P0326. может не всегда работать. Вы должны проверить, не слишком ли низкий уровень его сигнала. При необходимости отрегулируйте и нормализуйте этот уровень.
  • P0335. Датчик положения коленчатого вала неисправен.Нужно проверить есть ли сигнал с датчика. Если сигнал низкий, то следует изменить расход воздуха, если он выше максимального значения.
  • P0340. Датчик положения распределительного вала неисправен. Надо проверить есть ли сигнал.

Примечание. Большинство проблем возникает, когда сигнал датчика не меняется при работающем двигателе.

  • Z0351. Цепь может быть разорвана. В первичной цепи ток не достигает оптимального уровня.

Если горит лампочка неисправности форсунки

Форсунка ВАЗ 2110 16 — клапан

В некоторых случаях лампочка неисправности форсунки горит до тех пор, пока двигатель не прогреется до 90 градусов.
Эта проблема обычно возникает в холодное время года. И хотя такая проблема не слишком серьезна, решать ее все равно придется.
Есть несколько способов разрешить эту ситуацию:

  • Заменить датчик форсунки. Как правило, если свет горит долго, то этот датчик скоро выйдет из строя из-за перенапряжения в сети.
    И в любом случае его придется менять. Так почему бы не сделать это раньше? Причем этот процесс займет максимум 30-40 минут.
  • Сделать прошивку. Самостоятельно это сделать, конечно, не получится, но в автосервисе специалисты сделают все без проблем в кратчайшие сроки.

  • Снимите клеммы аккумулятора. Возможно, лампочка загорелась, но не погасла. А когда напряжения в сети больше не будет, лампочка точно перестанет светиться.

Примечание: но после обратного подключения клемм лампочка может снова загореться. В этом случае остается только одно – только отвезти машину в автосервис.

Определить, что выдает ЭБУ за ошибку, можно и в домашних условиях. Но выявить ошибку — это еще полбеды.
Его еще нужно удалить. И не всегда есть возможность сделать это самостоятельно.
Ориентировочная цена работы в автосалоне может быть разной. Конечно, если у вас нет нужной суммы, можно попробовать сделать ремонт самостоятельно.
Перед этим стоит ознакомиться с фото и видео на эту тему (в интернете пруд пруди). Инструкция тоже не будет лишней.

Какие инструменты я должен возить с собой в машине на случай поломки?

Приближается время поездок выходного дня и отпусков. Собираясь в дальний маршрут, стоит учитывать, что что-то может пойти не так. Проколотая шина, разряженный аккумулятор или даже перегоревшая лампочка могут затянуть ваше путешествие, если вы не будете должным образом подготовлены.Проверьте, что всегда нужно брать с собой в машину, чтобы не удивиться неожиданной поломке.

Что вы узнаете из этого поста?

  • Какие инструменты всегда должны быть в машине?
  • Какие ключи чаще всего используются для неожиданного ремонта?
  • Зачем возить в машине молоток и мультитул?
  • Какие меры самообороны следует использовать в случае чрезвычайной ситуации?

TL, д-

В мастерской – профессиональной или домашней – каждый водитель найдет набор необходимых инструментов на все случаи жизни.Однако никто не хочет таскать с собой весь свой арсенал. Все, что вам нужно, это набор основных гаечных ключей, молоток, отвертка и плоскогубцы или мультитул. Стоит укомплектовать мобильный ящик для инструментов, который всегда будет с вами.

Ключи

Гаечный ключ — это основной инструмент, который вы найдете в каждой мастерской. У уважающего себя энтузиаста своими руками должен быть набор ключей разного типа и размера. К счастью, большинство автомобильных болтов имеют стандартный размер, и для их снятия требуется несколько основных гаечных ключей.Вам не нужно брать с собой весь гараж! Однако, прежде чем отправиться в дальнее путешествие, убедитесь, что пропеллеры в вашем автомобиле действительно стандартны.

Баллонный ключ

Баллонный ключ незаменим в путешествии. Пригодятся торцевые головки 17 или 19 мм … Мы рекомендуем этот крестовой ключ , перпендикулярные рычаги которого позволяют использовать обе руки и благодаря эффекту рычага облегчают откручивание винта. Конечно бесполезен если не запаска или хотя бы проезды ораз домкрат .

Гаечный ключ

в отношении гаечный ключ размер наиболее часто используется в автомобиле 13 мм, 15 мм или 17 мм … Помните, этот тип используется для откручивания относительно легкодоступных винтов, поэтому он не всегда будет работать для неожиданного ремонта на ходу.

Гаечный ключ

Гаечный ключ позволяет легко и надежно зажать болт, а также стабилизировать его при снятии гайки. Запас ключей с диаметром ячейки 8 мм, 10 мм, 13 мм и 15 мм .

Гаечный ключ

Также может понадобиться гаечный ключ … Можно использовать одно устройство со сменными наконечниками. В этом случае необходимо иметь при себе кепку. 13 мм, 17 мм и 19 мм .

Комбинированный ключ или комбинированный ключ — хорошее решение. Эта комбинация экономит место в ящике для инструментов вашего автомобиля.

Универсальные инструменты

Молоток

Стоит иметь молоток на случай, если ключа не хватит. Например, вы можете использовать его, чтобы ослабить застрявший винт, слегка постукивая по нему.

Многофункциональный инструмент

Также инструменты для широкого спектра применений, такие как складной нож или многофункциональный инструмент , надежные в непредвиденных ситуациях. Такой универсальный гаджет с успехом заменит пассатижи, отвертку, консервный нож и даже ножницы.

Помимо инструментов

Меры самообороны

Во время непредвиденного ремонта в автомобиле не забывайте о собственной безопасности и комфорте: рабочие перчатки, губка, тряпка или влажные салфетки они не являются обязательным оборудованием в машине, но они не занимают много места и пригодятся, если надо заглянуть под капот.В каждой машине должно быть одинаково. жилет , на случай ремонтных работ на обочине. Излишне говорить, что мне не нужно напоминать вам о знаке аварийной остановки и огнетушителе , без которых вы не можете покинуть гараж, если не хотите получить штраф.

Не забудьте фонарик!

Американские ученые доказали, что большинство аварий происходит ночью… Это, конечно, шутка, но можно не сомневаться, что когда ваша машина сломается после наступления темноты, будет сложнее не только устранить проблему, но даже определить его причину…. Вот почему вы должны носить с собой хороший. фонарь который обеспечит хорошее освещение даже в труднодоступных местах автомобиля. Это может быть конечно обычный фонарик малый ручной налобный фонарь удобный или подвесной, фонарь мастерской … Так что хотя фонарик и не строгий инструмент, он точно пригодится в случае неожиданной поломки. Если вы не уверены, зачем он должен быть в вашем автомобиле, читайте об этом в отдельном посте.

Ознакомьтесь также с незаменимым факелом OSRAM LEDguardian Road Flare и другими нашими предложениями на avtotachki.com.

Если вы собираетесь в более длительный маршрут, убедитесь, что ваш автомобиль в порядке. В случае поломки у вас не будет ни времени, ни желания рыться в багаже ​​в поисках ключа или фонарика. Лучше всего хранить свои инструменты. ящик … Он не обязательно должен быть большим — как видите, список абсолютно необходимых инструментов в машине невелик.

О других полезных вещах, которые можно взять с собой в машину читайте здесь … А если вы хотите оборудовать свою мастерскую , ознакомьтесь с нашим предложением. Загляните в магазин Nocar и оборудуйте свой автомобиль всем необходимым.

Быстрое секвенирование и секвенирование нанопор в режиме реального времени при вспышке сальмонеллы в больнице | Биология генома

Эпидемиологическое исследование

Всего за период исследования (с 1 по 24 июня) было идентифицировано 43 изолята S. Enteritidis от стационарных пациентов, образцов от врачей общей практики и от изолятов из окружающей среды.Госпитализированные случаи были выявлены только в одной больнице из трех больниц. Одна и та же больничная еда распределяется по всем трем больничным участкам из единого центрального кухонного блока, где горячая пища дважды готовится в соответствии со стандартами, которые убивают сальмонеллы. Все микробиологические исследования больничной пищи на Salmonella дали отрицательный результат. Все мазки окружающей среды из пострадавших палат были отрицательными, за исключением одного изолята S. Enteritidis, извлеченного из наружного уплотнения двери тележки для регенерации пищевых продуктов.Оказалось, что это вспышка. Из этой культуры секвенировали четыре отдельные колонии. Изоляты от сотрудников были отправлены в референс-лабораторию из другой лаборатории в другом городе, расположенном в 14 милях от нас. Они были обнаружены в образцах фекалий, представленных врачами общей практики, и оказалось, что они принадлежат персоналу нашей больницы, работающему в пострадавших отделениях. Первые 16 образцов, из которых шесть случаев имели даты начала, совместимые с приобретением сообщества, были доступны для секвенирования 10 июня, и 13 образцов были успешно секвенированы.Впоследствии было показано, что они отличаются от других изолятов, недавно секвенированных в рамках национального эпиднадзора, и были идентичны друг другу, за исключением трех случаев, в которых каждый имел одно различие SNP (рис. 1, панель а).

Рис. 1

Филогенетическая реконструкция вспышки, поскольку данные секвенирования были получены в трех временных точках во время вспышки (соответствует панелям a, b и c ). Красный узел демонстрирует наиболее часто встречающийся тип SNP.Метки узлов показывают количество изолятов этого типа. Синие узлы — это синглтоны. Краевые метки показывают количество SNP между изолятами. Бирюзовый узел показывает кластер из двух идентичных изолятов из случаев, связанных с питомником. В строке заголовка отображается дата секвенирования, используемый протокол секвенирования Illumina, количество образцов в наборе данных и общий процент эталонного генома S. Enteritidis, который можно использовать для определения SNP (основной геном). Незначительные различия в количестве SNP между узлами на дереве могут быть видны, например, в неродственных изолятах питомника (6 SNP различаются между Panel a и Panel b ).Эти различия связаны с различиями в размере основного генома, то есть в количестве позиций в эталонном геноме, использованном для получения результатов. Точные цифры размера основного генома показаны в процентах в заголовках панелей

.

Секвенирование изолятов, взятых у двух ранних пациентов 3 и 4 июня, показало их идентичность. Поскольку оба пациента были госпитализированы дольше, чем инкубационный период Salmonella , это убедительно свидетельствовало о госпитализации.Было зарегистрировано девять других случаев 4 июня или ранее, которые вместе с данными о типировании помогли определить дальнейшие действия по инфекционному контролю. Все пациенты с симптомами были изолированы, а две палаты закрыты. Глубокая очистка проводилась стерилизацией парами перекиси водорода. Четыре изолята из более поздней части вспышки были идентифицированы SNP-типированием как не связанные с типом вспышки. Два из четырех изолятов были от маленьких детей, недавно вернувшихся из отдельных каникул в Египте.Эти изоляты отличались друг от друга, но один был идентичен другому изоляту от ребенка того же возраста, который не выезжал за границу, что побудило к дальнейшему эпидемиологическому расследованию. Выяснилось, что двое детей посещали один и тот же детский сад в городе недалеко от города, в котором была обнаружена вспышка в больнице, что убедительно свидетельствует о том, что передача произошла в детском саду (рис. 1).

Самая ранняя дата начала – 25 мая, последняя – 8 июля. В общей сложности было выявлено 37 случаев со вспышечным штаммом, из которых шесть не имели отношения к больнице, восемь были среди сотрудников и три были бессимптомными носителями, выявленными в результате скрининга пациентов в отделениях вспышки.Сравнение последовательности генома вспышки с базой данных Public Health England по штаммам со всей Англии и Уэльса показало очень тесную связь с шестью изолятами из Лондона, Бедфорда и Нортгемптона. Дальнейшее эпидемиологическое расследование этих случаев не выявило связи с Бирмингемом или продуктами питания. Штамм вспышки был PT 14b и многолокусным тандемным повтором с переменным числом повторов (MLVA) типа 2-11-9-7-4-3-2-8-9, необычным типом для штаммов PT 14b.

Быстрое черновое секвенирование на Illumina MiSeq

В качестве первоначального ответа на вспышку изоляты от 16 пациентов были секвенированы в течение ночи на Illumina MiSeq 12 июня 2014 г., чтобы получить результаты для совещания по инфекционному контролю на следующий день (результаты показаны на рис.1 Панель а). Для этого мы разработали новый проект протокола секвенирования, который сократил время работы прибора MiSeq до 6 часов (по сравнению со стандартными протоколами, выполнение которых может занять до 55 часов). Это было достигнуто за счет уменьшения длины считывания, времени цикла и количества отображаемых тайлов. Из 16 изолятов 13 имели среднюю глубину покрытия более 4х (в среднем 8х) и могли быть использованы для дальнейшего анализа. Из-за более низкого охвата штаммов для получения этих результатов было использовано 50,2 % основного генома.Несмотря на это, результатов, полученных в течение 6 часов, было достаточно, чтобы сделать вывод, что первоначальный набор изолятов был частью одной и той же вспышки (10/13 изолятов были идентичны при анализе основного генома S. Enteritidis, три других изолята отличались друг от друга). по 1 СНП). Позже, когда стали доступны данные стандартного протокола MiSeq (парные 250 или 300 п.н.), а также данные HiSeq из эпиднадзора PHE, мы смогли сравнить эти результаты с результатами чернового секвенирования. Затем мы могли сделать вывод, что, хотя охват генома был ниже, метод быстрого чернового секвенирования согласовывался с обоими более медленными методами (рис.1). Качество секвенирования с использованием проекта протокола было ниже (средний балл Q 36 по сравнению с 38 при использовании протоколов V2 и V3 в цикле 75) (рис. 2).

Рис. 2

Показатели качества по шкале Phred (−10 log 10 P ) для секвенирования Illumina, демонстрирующие влияние длины считывания на показатели качества считывания с тремя модальностями секвенирования Illumina MiSeq, использованными в этом исследовании. Красные баллы обозначают результаты чернового протокола секвенирования 1 × 75 оснований, который демонстрирует минимально худшее снижение качества, чем при выполнении биохимического анализа V2 (зеленый, 2 × 250 оснований) или V3 (синий, 2 × 300) в стандартных условиях

Ретроспективная оценка секвенирования нанопор в реальном времени

Два образца, один из которых относится к вспышке, а другой не связан с ней, были секвенированы с помощью недавно доступного MinION от Oxford Nanopore Technologies.Во время вспышки мы использовали раннюю версию химии под названием R6. Однако результаты этого секвенирования не дали достаточного количества высококачественных двунаправленных (2D) прочтений, чтобы их можно было использовать. В июле 2014 года химия R6 была заменена на R7, которую мы смогли оценить ретроспективно. MinION характеризуется очень длинным чтением, которое имеет высокий уровень ошибок по сравнению с платформой Illumina.

Результаты секвенирования с использованием нанопор

Чтобы оценить потенциальные преимущества секвенирования в режиме реального времени для улучшения процедур инфекционного контроля, мы проанализировали наборы данных для считывания, поскольку они стали бы доступными в режиме реального времени, то есть с 10-минутными интервалами после завершения анализа. инициировано.Два образца анализировали на отдельных проточных ячейках. Количество считываний, сгенерированных за первые 170 минут, составило 2 865 (первая проточная ячейка) и 3 447 (вторая проточная кювета) со средней длиной считывания 6 340 и 4 664 п.н. соответственно для каждой библиотеки последовательностей. Средняя точность считывания, определенная путем подсчета всех отличий от эталонного генома, составила 72 % (первая проточная ячейка) и 73 % (вторая проточная ячейка).

Идентификация штамма в режиме реального времени по данным нанопор

Мы обнаружили, что в двух протестированных образцах мы можем однозначно идентифицировать вид бактерий S.enterica менее чем за 30 минут (рис. 3). Кроме того, хромосомно кодируемые последовательности фагов обнаруживались и различались между штаммами со вспышками и без вспышек в течение 50 минут.

Рис. 3

Потоковые таксономические присвоения из Oxford Nanopore MinION показаны для изолята, относящегося к вспышке, и изолята, не относящегося к вспышке. Назначения Salmonella и Salmonella enterica обнаруживаются в течение 10 минут после начала секвенирования для штамма, вызывающего вспышку, и в течение 20 минут для штамма, не вызывающего вспышки.Обнаружены специфические для фага последовательности, которые различаются между штаммом без вспышки и штаммом со вспышкой. Штамм без вспышки содержит Salmonella фаг ST64B и Gifsy-2, тогда как штамм вспышки содержит Salmonella фаг RE2010

Генотипирование на основе данных с низким охватом, подверженных ошибкам, с использованием филогенетического размещения

Точность генотипирования повышается по мере того, как доступно больше данных секвенирования и формируется консенсусная последовательность (таблица 1). Наш протокол генотипирования становится все более точным по мере добавления новых прочтений, однако отзыв остается относительно постоянным.Несмотря на это, метод филогенетического размещения уверенно отнес как штаммы вспышки, так и штаммы, не связанные со вспышкой, к кладе S. enterica , содержащей серовары Gallinarum, Pullorum и Enteritidiis, на очень раннем этапе процесса секвенирования. К 40 минуте можно было определить, что вероятным сероваром был Enteritidis (рис. 4). После присвоения серовара дальнейший анализ может быть ограничен эталонным деревом штаммов S. Enteritidis. Затем можно было показать, что штамм вспышки однозначно принадлежал к основному кластеру внутрибольничной вспышки в течение 100 минут после начала секвенирования (рис.5). Штамм без вспышки можно было отнести к кладе, содержащей несколько близкородственных штаммов (со смесью типов фагов, ни один из которых не был PT 14b) в течение 120 мин.

Таблица 1 Статистика потокового выравнивания из данных о нанопорах Рис. 4

Результаты потокового филогенетического размещения из Oxford Nanopore MinION на эталонном дереве репрезентативных опубликованных последовательностей Salmonella enterica . Выделены распространенные серовары сальмонелл.Штаммы как вспышек, так и не вспышек однозначно идентифицируются как Salmonella enterica серовара Enteritidis по их положению на филогенетическом дереве в течение 50 минут. Линия показывает потенциальный диапазон мест размещения, о которых сообщает pplacer . Красные позиции обозначают позиции изолята вспышки, а синие позиции обозначают позиции изолята

, не связанного со вспышкой. Рис. 5

Результаты потокового филогенетического размещения из Oxford Nanopore MinION на эталонном дереве изолятов Salmonella enterica серовара Enteritidis , собранных Управлением общественного здравоохранения Англии во время планового эпиднадзора.Крайняя левая панель демонстрирует уверенное размещение изолята вспышки в кладе вспышки в течение 100 минут и уверенное размещение изолята, не связанного со вспышкой, в кладе, содержащей несколько серотипов Salmonella , в течение 120 минут. Красные позиции обозначают позиции изолята вспышки, а синие позиции обозначают позиции изолята, не связанного со вспышкой. Крайняя правая панель показывает филогенетическую реконструкцию изолятов из вспышки и их источника в контексте национальной вспышки фага типа 14b.Неопределенность в методе филогенетического размещения проявляется на ранней стадии сбора данных о последовательностях из-за низкой точности собранных вариантов вызовов. По мере сбора большего количества данных количество возможных филогенетических размещений уменьшается, а значения достоверности увеличиваются (не показано)

Доступность точных данных о типировании на столь раннем этапе этой вспышки позволила нам определить передачу между больничными отделениями и принять быстрые меры для контроля распространения. Появление случаев в несвязанных отделениях сначала вызывало недоумение, но WGS подтвердила, что больничный тип SNP был таким же, как и в сообществе.Это убедило команду инфекционного контроля в том, что не было распространения по всей больнице через какой-то неизвестный переносчик. Предварительные результаты тестирования образцов пищевых продуктов были доступны только через день. Обнаружение вспышечного штамма на уплотнителе дверцы тележки с едой и последующее подтверждение случаев среди сотрудников подтвердили гипотезу о том, что некоторое локальное распространение произошло через окружающую среду. Возможно также распространение от человека к человеку. К концу вспышки способность быстро выявлять не вовлеченные случаи предотвратила большую трату усилий и ресурсов.Примечательно, что мы идентифицировали передачу другого штамма S. Enteriditis, вероятно, приобретенного в Египте в группе по уходу за детьми в отдаленном месте из-за разрешения типизированной информации, направляющей эпидемиологические исследования. Недавние вспышки штаммов PT 14b в Великобритании ранее были связаны с испанскими яйцами, хотя описанный здесь профиль устойчивости к антибиотикам вспышки отличается [11, 12]. Одновременно с этим во Франции, Австрии и Германии были зарегистрированы вспышки S. Enteritidis PT 14b, связанные с употреблением яиц, что вызвало срочное расследование вспышки ECDC и EFSA [12].Штаммы, связанные с этой вспышкой, относились к типу MLVA 2-12-7-3-2 (с использованием схемы из 5 локусов), отличаясь одним локусом от изолятов, идентифицированных в этом исследовании. В этих случаях S. Enteritidis был выделен из яиц, происходящих от производителя в Германии [12]. Определенной связи между вспышкой, о которой сообщалось в этом исследовании, и потреблением немецких яиц не установлено. Однако тип MLVA в европейской вспышке также был обнаружен в Великобритании, и яйца от немецкого производителя распространяются для продажи в Великобритании.В настоящее время проводится дальнейшее полногеномное секвенирование европейских изолятов, которое может помочь определить, связаны ли две вспышки с общим источником.

Это исследование иллюстрирует существенные будущие преимущества чрезвычайно быстрого окончательного WGS-типирования. Эпидемиология небрюшнотифозной Salmonella значительно изменилась за последнее десятилетие в Великобритании и в меньшей степени в остальной части Европы [2, 13]. В то время как показатели небрюшнотифозного Salmonella в целом снизились, особенно в Великобритании после вакцинации куриного стада, доля заболеваний, вызванных S. Enteritidis, связанный с путешествиями, значительно вырос. Способность идентифицировать серовары с помощью выведенного многолокусного типирования последовательности (MLST) и конкретных штаммов в течение дня после появления бактериальных колоний позволит расследовать вспышки на этапе, когда точные истории путешествий / питания и возможная передача от человека к человеку могут быть выяснены и введены меры контроля. Мы показываем, что наш метод быстрого чернового секвенирования на MiSeq способен давать надежные результаты, несмотря на сокращение охвата генома.Мы ожидаем, что этот метод будет полезен для исследовательских групп, которым необходимо получить результаты в течение одного рабочего дня, что является значительным сокращением по сравнению со стандартными протоколами этого инструмента.

Наличие национальных и международных баз данных, содержащих данные о секвенировании пищевых патогенов, знаменует собой важный шаг вперед в эпидемиологических исследованиях. Наблюдение с помощью WGS было впервые проведено Управлением по санитарному надзору за качеством пищевых продуктов и медикаментов США, а результаты опубликованы в Интернете на службе GenomeTrakr Национального центра биотехнологической информации, что является преимуществом переносимого цифрового характера данных генома [8, 14].В Великобритании с 1 апреля 2014 г. Управление общественного здравоохранения Англии регулярно секвенирует все штаммов Salmonella enterica , о которых больницы и врачи общей практики сообщили в справочную службу Salmonella , Колиндейл. Путем интеграции с этим набором данных мы определили, что штаммы вспышки сформировали отдельный кластер, хотя этот кластер отличался только одним основным SNP от случаев, наблюдаемых в других местах в Великобритании.

В этом исследовании мы оценили две методологии секвенирования, обе из которых способны предоставить информацию о быстром секвенировании всего генома.MinION улавливает отдельные нити ДНК, когда они проходят через белковую нанопору. Уникальным свойством этой технологии является то, что данные последовательности доступны в режиме реального времени, а анализ может выполняться в непрерывном потоке длинных считываний. Мы хотели оценить потенциальное влияние подхода в реальном времени для анализа клинических бактериальных изолятов. Мы использовали эту функцию для быстрой идентификации и типирования геномной ДНК, полученной из чистого изолята колонии. Учитывая высокую частоту ошибок чтения, полученную в этом исследовании, мы использовали базу данных определяющих таксон генов микробных видов для идентификации бактерий и бактериофагов [15].Этот подход допускает считывания с низким охватом и высокой ошибкой, что делает его полезным для анализа последовательностей нанопор в реальном времени. Однако из-за более высокой частоты ошибок этой платформы подход вызова de novo SNP, используемый с данными MiSeq, не даст информативных результатов в интересующих нас коротких временных масштабах. В других исследованиях частота ошибок и режим работы этого прибора изучались более подробно [15, 16, 17]. Мы показываем, что, несмотря на высокую частоту ошибок, эффективное генотипирование возможно с использованием методов филогенетического размещения.Филогенетическое размещение было использовано с хорошим эффектом в метагеномных исследованиях, где доступны только данные с низким охватом, например, при диагностике инфекционных заболеваний по образцам древней ДНК, непосредственно из мокроты и из больничной среды [18-20]. Используя этот подход и простой эвристический алгоритм для определения наиболее вероятного генотипа, можно было надежно поместить потоковые данные нанопор в эталонную филогению, несмотря на высокую частоту ошибок чтения. Другие исследования показали, что точность генотипирования может достигать 99 % при наличии очень высокого охвата (>120×).Это позволило бы использовать подход к генотипированию de novo , который не полагался бы на филогенетическое размещение, что более типично в исследованиях, использующих традиционное высокопроизводительное секвенирование [14].

Как проект протокола секвенирования, представленный для MiSeq, так и оценка секвенирования нанопор в режиме реального времени демонстрируют, что эти подходы полезны для получения данных для использования в расследовании вспышек менее чем за один день (рис. 6). Мы не собираемся здесь проводить прямое сравнение инструментов в этом исследовании, особенно потому, что они сильно различаются по принципу работы.

Рис. 6

Схема, показывающая время до получения результата для стратегий анализа последовательности, используемых в этом исследовании, начиная с ввода ДНК

Анализатор MiSeq обычно запускается в заводском «пакетном» режиме, при котором множество образцов бактерий (до 100 на MiSeq или, возможно, многие сотни на более крупном приборе HiSeq) обрабатываются одновременно и последовательно обрабатываются в конце цикла. работу инструмента. Такой подход снижает стоимость секвенирования за счет использования преимуществ очень высокой производительности этих инструментов (>1 терабаза для HiSeq в режиме высокой производительности).Резкое падение стоимости основ секвенирования означает, что для бактериальных приложений стоимость подготовки библиотеки быстро становится самым дорогим компонентом. Однако пакетные методы, особенно с самыми высокими режимами вывода, приводят к компромиссу в отношении гибкости; такой подход означает, что данные не могут быть проанализированы до тех пор, пока не будут прочитаны, по крайней мере, идентификаторы штрих-кода (обычно только после половины цикла).

Это отличается от подхода MinION к секвенированию в реальном времени, при котором загружаются отдельные образцы, а результаты генерируются и анализируются в режиме реального времени до тех пор, пока результаты не будут достаточными для решения клинического вопроса.Такой подход имеет привлекательные свойства для таких приложений, как диагностика инфекционных заболеваний. Вторым примечательным свойством MinION является его исключительная портативность, сравнимая по размеру с USB-накопителем и требующая только простого ноутбука для питания и подключения. Это говорит о том, что в будущем, в принципе, возможно приблизить секвенирование к образцу, особенно в сочетании с независимым от культуры подходом.

Однако в настоящее время прибор зависит от доступа к базовой инфраструктуре лаборатории молекулярной биологии, включая доступ к морозильной камере и основному лабораторному оборудованию, такому как нагревательные блоки и пипетки.Существующий метод подготовки библиотеки, хотя и относительно быстрый, достаточно трудоемкий для каждого образца. В настоящее время не существует метода мультиплексирования большого количества бактериальных геномов (как в случае с прибором MiSeq), и пропускная способность не соответствует этому. Поэтому кажется вероятным, что для крупномасштабных усилий по наблюдению эта платформа не является очевидным выбором из соображений трудозатрат и стоимости. Вместо этого мы предполагаем, что потребуется разработка экспресс-тестов для подготовки библиотек, чтобы эта платформа стала пригодной для использования в клинической микробиологической лаборатории или в условиях пациента, как описано здесь.

Кроме того, потребность в обогащении культур остается существенным узким местом для быстрой идентификации бактерий, и это также относится к другим исследованиям, использующим полногеномное секвенирование. Культивирование Salmonella занимает от 24 ч (предполагаемый диагноз) до 48 ч (чистая культура для секвенирования). Наш подход, основанный на секвенировании отдельных колоний из каждого образца, является ограничением этого и подобных исследований. Однако секвенирование четырех отдельных колоний из тележки с едой продемонстрировало очень ограниченную гетерогенность: три изолята были идентичны большинству других случаев во время вспышки, а один показал два различия SNP.Недавно был предложен бескультуральный подход к бактериальной диагностике, который позволит обнаруживать смешанные инфекции, а также значительно сократить время получения результатов, например, в случае прямого секвенирования шига-токсина, продуцирующего E. coli из пробы кала и М.tuberculosis непосредственно из мокроты [21, 22]. Однако секвенирование смешанных сообществ снижает геномный охват интересующей патогенной мишени, и поэтому для успеха такого подхода, скорее всего, потребуется создание большей пропускной способности, чем в настоящее время достижимо на MinION.Таким образом, обогащение целевого организма, которое легче всего достигается с помощью традиционной микробиологической культуры, все еще является необходимой стадией.

основа надежной работы инжекторного двигателя. Какие ошибки определяют неисправность этого механизма

Неверный сигнал датчика фаз ВАЗ 2114. Датчик фаз: основа надежной работы инжекторного двигателя. Какие ошибки определяют неисправность этого механизма

Если на ВАЗ 2114 выходит из строя датчик положения распредвала, то обязательно появится одна из ошибок (0340 или 0343).Проверить устройство можно с помощью тестера. Обратите внимание, что 8- и 16-клапанные моторы оснащены разными типами датчиков. Есть отличия и в диагностике.

Алгоритм проверки на 8-клапанном моторе:

  1. Подайте питание на контакт «E» устройства.
  2. Измерить напряжение на сигнале «Е» — его значение должно быть около 0,9 Вольта.
  3. Поднесите металлический предмет (например, отвертку) к чувствительному элементу датчика.
  4. Когда напряжение снижается до 0.4 вольта, можно сказать, что прибор полностью исправен. Если он равен нулю или не изменился, имеет место поломка устройства.

Алгоритм проверки ДФ на 16-клапанном моторе:

  1. Подключите источник питания к клемме «Е».
  2. На сигнальном проводе датчика распредвала ВАЗ 2114 «В» должно быть напряжение около 0,4 вольта.
  3. Выполняя операции, аналогичные описанным выше, необходимо измерить напряжение.Если датчик фаз исправен, оно поднимется до 0,9 Вольта.

Замена устройства своими руками

Устройство находится в блоке цилиндров, недалеко от воздушного фильтра. Последовательность замены следующая:

  1. Откройте капот, отсоедините аккумуляторную батарею от бортовой сети автомобиля.
  2. Отсоединить колодку с проводами от датчика фаз.
  3. Выверните винт, которым датчик крепится к блоку цилиндров.
  4. Выньте DF.

Осмотрите прибор, очень часто причиной его неработоспособности является намагниченная металлическая пыль, скапливающаяся на активном элементе. Если это так, аккуратно протрите устройство и переустановите его. Если произошла очередная поломка, то лучше установить новый элемент. Установка осуществляется в порядке, обратном снятию.

На этом ремонт датчика положения распредвала ВАЗ 2114 закончен. Как видите, ничего сложного в этом нет, но нужно учитывать некоторые особенности.Самое главное, не используйте герметики или прокладки во время установки. Это приведет к неисправности системы управления двигателем.

Многие автомобилисты сталкивались с тем, что вышел из строя датчик распредвала, или, по-другому, датчик фаз ВАЗ-2114. Причин этому явлению может быть много, но как правило это износ. Далеко не все автолюбители способны провести диагностику этого датчика, хотя в самом процессе нет ничего сложного или заумного.

Видео обзор симптомов поломки датчика распредвала на ВАЗ-2114:

Общий вид датчика распредвала

Датчик распредвала или датчик фаз – это часть основного силового агрегата автомобиля, отвечающая за считывание информации о расположении распредвала, а также участвующая в регулировке угла зажигания.

Принципиально аналогичен датчику Холла .

Считывание происходит с помощью специальной шестерни распределительного вала, не имеющей зубьев. Недостающие элементы расположены таким образом, что при попадании этого зазора в датчик первый поршень оказывается в мертвой точке, вверху или внизу.

Схема работы датчика фаз

Сигнал срабатывает и передается на электронный блок управления двигателем при попадании датчика на отсутствующие зубья. В свою очередь, в зависимости от полученного показателя ЭБУ регулирует угол зажигания.Благодаря установке такой системы двигатели «Самара-2» стали более экономичными и популярными.

Расположение датчика под капотом ВАЗ-2114

Датчик распредвала на ВАЗ-2114 находится рядом, на очень близком расстоянии от ГБЦ. Такое расположение манометра почти всегда стандартно для других автомобилей инжекторной группы.


Расположение датчика распредвала

Основные причины отказа датчика

Прежде чем приступить непосредственно к процессу диагностики, необходимо выяснить причины неисправности датчика фаз ВАЗ-2114.

Итак, перейдем непосредственно к самым прямым и косвенным показателям:


Схема подключения датчика

  • По внешнему виду на приборной панели все знают — что были неисправности. В этом случае двигатель запускается не дожидаясь ответа датчика распредвала, а исходя из последних показателей.
  • Повышенный расход топливной смеси , также может служить косвенным признаком неисправности ДПРВ.
  • Машина вообще заводится.

Совокупность этих причин может служить косвенным показателем неисправности датчика распредвала.

Проверка работы датчика распредвала

Итак, когда все вопросы рассмотрены, можно переходить непосредственно к диагностическим операциям.

Первый способ — ручная диагностика. … Как это делается? Рассмотрим этот вопрос поэтапно:

Мультиметр в помощь

Теперь нужно проверить контактную группу мультиметра…Сначала осматриваем контакты на наличие влаги, а потом «прозваниваем» их. Если тестер не отвечает, то датчик вышел из строя.

Диагностика проводится следующим образом: «минусовый» щуп тестера подключается к левому контакту на датчике, а «плюс» — к центральному. Далее подносим металлическую пластину к датчику. Изменение показателя напряжения на датчике сразу будет видно на мультиметре.


Проверка датчика мультиметром

Второй способ диагностики – подключение к электронному блоку управления автомобиля.В нем при появлении Check Engine остаются коды ошибок, которые говорят о неисправностях. Есть две ошибки связанные с датчиком фаз, а именно:

Осциллограф

Третий метод диагностики — осциллограф. С помощью этого прибора можно практически сразу определить неисправность датчика распредвала. Но, к сожалению, не каждый автолюбитель имеет в своем арсенале это устройство.


Проверка с помощью компьютера или осциллографа

выводы

Проверить датчик положения распредвала ВАЗ-2114 достаточно легко и просто.С этой задачей сможет справиться практически каждый автолюбитель. Но, тем не менее, рекомендуется начинать диагностические операции с подключения к ЭБУ и определения кодов ошибок.

Особенность датчика фаз ВАЗ 2114

Причины и признаки неисправности

  1. На первом щупе тестера установить напряжение 13,5 Вольт и подключить его к контакту «Е» на ДФ, на втором щупе, который необходимо подключить к контакту «В» — 0.9 В;
  2. Замкнув контакты на торец датчика, подводим металлическую отвертку. Если ДФ исправен, то на экране тестера вы увидите, что напряжение на контакте «V» упало до 0,4 Вольта. Если этого не происходит, то ДФ неисправен;

Как проверить датчик распредвала 16v:

  1. Выставляем на мультиметре следующие напряжения: контакт «Е» — 13,5 Вольта, «В» — 0,4 Вольта;
  2. Замыкаем контакты и вставляем отвертку в отверстие на датчике фаз.Если устройство исправно, напряжение на контакте «В» повысится до 0,9 Вольта.


Мультиметр — стандартный прибор для проверки работоспособности любого датчика

Заменяем датчик фаз

Определив, что ДФ неисправен, можно приступать к его замене. Процесс настолько прост, что вам понадобится только ключ с трещоткой с головкой на 10 мм, чтобы выполнить всю работу самостоятельно.

Для начала разберемся, где находится датчик фаз ВАЗ 2114.Он расположен с правой стороны моторного отсека, рядом с воздушным фильтром. Крепится к корпусу блока цилиндров одним винтом.

Замена датчика фаз ВАЗ 2114 выполняется в следующей последовательности:

  1. Открываем капот и отсоединяем силовые клеммы от четырнадцатого аккумулятора;
  2. Отсоединить колодку проводов от ДФ;
  3. Ключом на 10 отвернуть винт крепления датчика к блоку цилиндров;
  4. Вынимаем ДФ из посадочного места.

После демонтажа старого прибора осмотрите его визуально, возможно причина его неисправности в намагниченной на корпусе ДФ металлической пыли. При обнаружении протрите устройство тканью и переустановите. Если он не оживает и продолжает выдавать ошибки, датчик готов к замене.

Новый датчик положения распредвала ВАЗ 2114 устанавливается аналогичным образом. Как видите, работы тут максимум на 10-15 минут (замена датчика фаз ВАЗ 2115 выполняется по той же методике).

Важно: при установке ДФ в посадочное место для герметизации фиксации запрещается использовать какие-либо герметизирующие средства, так как устройство находится в среде с постоянно меняющимся температурным режимом, в котором герметик просто расплавится и принесет вам куча дополнительных заморочек с двигателем.

Часто бывают случаи, когда даже после установки нового ДФ на бортовой компьютер четырнадцатого продолжают высвечиваться ошибки 0350 или 0343.

Возможны два сценария развития событий.Возможно вам попался неисправный ДФ (даже продавцы в автосалонах говорят, что если на 10 фазных датчиков отечественного производства, без заводского брака, 5 рабочих, это уже хорошо).

Проверка работоспособности после замены производится с помощью мультиметра, как описано в предыдущем разделе статьи. Если тестер показывает полностью рабочий датчик, то проблема не в датчике. Ошибки 0350 и 0343, свидетельствующие о неисправном ДФ, также могут возникать из-за растянутого или проскальзывающего на 1-2 зуба ремня ГРМ, либо ослабленной шестерни коленвала.

Двигатели автомобилей ВАЗ 2114 оснащены разнообразными устройствами и контроллерами, предназначенными для обеспечения правильной работы агрегата. От их слаженной работы зависит работоспособность мотора и основных систем «Четырки». Где находится и как заменить ВАЗ 2114 8 клапанный датчик фаз (ДФ), а также датчик детонации (ДД)? представлен ниже.

Описание датчика фаз

В автомобилях ВАЗ 2114 и 2115 датчик фаз представляет собой устройство, используемое для получения информации о работе силового агрегата и дальнейшей передачи этих данных в блок управления.Конструктивно устройство этого регулятора включает в себя чувствительный элемент и преобразователь сигналов. Механизм преобразования состоит из операционного усилителя, специальной мостовой схемы и выходного каскада.


Внутри устройства находится чувствительный элемент, принцип действия которого основан на эффекте Холла. Основное назначение чувствительного компонента — подача сигнала в определенный момент, при котором рядом с платой будет располагаться магнитопроводящий элемент.

Где находится «ДФ» в Четырках? Расположение устройства может варьироваться в зависимости от модификации двигателя:

  • в моторах с 8 клапанами ДФ расположен непосредственно на ГБЦ;
  • в 16-клапанных двигателях ДФ ​​можно найти со стороны ведущего распредвала, рядом с блоком генератора.

Возможные проблемы и решения

По каким признакам можно определить неисправность контроллера:

  • в автомобиле увеличился расход топлива;
  • возникла проблема с системой автодиагностики;
  • общая динамика автомобиля снижена;
  • появились новые ошибки — 0343, 0340, иногда ошибок нет, но есть индикатор Check Engine (появляется в случае полного отказа устройства).


Инструкция по диагностике и замене ДД

Как проверить поломку и работоспособность ДФ мультиметром?

Процедура диагностики различается в зависимости от модификации силового агрегата; для проверки ДФ на 8-клапанном моторе выполните следующие действия:

  1. Сначала на выходе тестера с маркировкой V1 потребуется установить значение напряжения 13,5 вольт, этот щуп необходимо подключить к контакту Е. Затем, на втором выводе, подключенном к контакту В, значение напряжения должно быть установлено равным 0.9 вольт.
  2. При замыкании контактов цепи необходимо поднести к стороне контроллера шило или отвертку, также можно использовать металлическую пластину. Если датчик фаз исправен, то вы увидите, как значение напряжения на выводе В упадет до 0,4 вольта. В том случае, если значения, полученные при диагностике, отличаются, это говорит о необходимости замены регулятора (видео опубликовано на канале «Гараж Сандро»).

В случае 16 вентилей процедура проверки в целом такая же, но есть определенные отличия:

  1. Тестер должен быть установлен в режим V2, а на контакте Е напряжение должно быть установлено на 13.5 вольт. На контакте B установлено 0,4 вольта.
  2. Затем также нужно поднести к торцу корпуса отвертку или стальную пластину. При нормальной работе контроллера значение напряжения увеличится до 0,9 В.

Замена ДФ осуществляется следующим образом:

  1. Для начала обесточивается бортовая сеть, для этого отключается аккумуляторная батарея.
  2. Затем ключом на 10 откручивается болт, с помощью которого ДФ фиксируется на блоке.При этом разъем с проводкой необходимо отсоединить от контроллера.
  3. Контроллер снимается с сиденья и заменяется новым. При замене разъема желательно очистить контакты от окисления и грязи.

Фотогалерея «Расположение ДД и ДД»

Датчик детонации Описание

Теперь поговорим о датчике детонации. Начнем с расположения и назначения контроллера.

Расположение, назначение и устройство

ДД в «Четырке» является одним из основных элементов, определяющих правильную работу силового агрегата.Основным конструктивным элементом датчика детонации является пьезоэлектрический механизм. В момент приложения нагрузки к датчику детонации устройство вырабатывает электрический импульс, который подается на модуль управления. Блок определяет появление стука в работе двигателя, в соответствии с чем изменяет угол опережения зажигания.

Что касается расположения, то в ВАЗ 2114 ДД находится на блоке двигателя, между цилиндрами под номерами 2 и 3. Если ваш автомобиль оснащен 8-клапанным двигателем, вы сразу увидите контроллер, открыв капот.Что касается 16-клапанных ДВС, то в этом случае найти датчик будет сложнее, так как обзор загораживает головка блока.


Возможные неисправности и способы их устранения

По каким признакам можно определить неисправности в работе регулятора детонации:

  • значительное падение мощности, что особенно проявляется при разгоне;
  • на приборной панели появился значок Check;
  • при резком нажатии на педаль газа слышна детонация — металлический стук, как говорят специалисты — стучат «пальчики»;
  • в некоторых случаях возможен перегрев двигателя.

Выход из строя контроллера, как правило, вызван регулярным использованием некачественного топлива.

Инструкция по диагностике и замене контроллера

Процедуру диагностики можно проводить как тестером, так и с помощью омметра. При использовании тестера само устройство нужно будет подключить к разъему для тестирования и проведения диагностики. Если у вас есть только омметр, то вам нужно будет измерить напряжение между контактами контроллера.

Как проверить работоспособность ДД:

  1. Сначала на вольтметре устанавливается предел измерения 200 мВ.
  2. Затем необходимо подключить щупы диагностического прибора к контактам регулятора.
  3. Затем попробуйте слегка постучать по корпусу контроллера отверткой или подобным инструментом. При постукивании по корпусу значение напряжения на дисплее тестера должно увеличиться до 20-40 мВ, в этом случае все зависит от силы удара. Если в результате воздействия изменений нет, то нужно менять ДД на новый (автор видео — Александр Дмитриев).

Для полной замены потребуется сделать следующее:

  1. Подготовить стандартный слесарный инструмент — гаечные ключи и отвертки, а также наждачную бумагу или железную щетку. Остановите силовой агрегат и выключите зажигание, после чего откройте капот.
  2. Затем нужно будет найти ДД, нажать на защелку и отсоединить разъем проводки от регулятора детонации.
  3. При помощи ключа соответствующего размера необходимо открутить гайку со шпилькой (если на вашем автомобиле двухштифтовая ДД).Если на двигателе установлен регулятор резонансного типа, то пьезоэлемент необходимо удалить.
  4. После этого контакты на разъёмах нужно будет зачистить наждачной бумагой или железной щёткой — убрать всю грязь и окисление. Если этого не сделать, то могут возникнуть проблемы в передаче сигнала — пульс будет не точным. Когда очистка завершена, замените старый DD на новый.

Видео «Наглядная инструкция по замене ДД»

Как заменить контроллер и не ошибиться — смотрите видео ниже (автор Dimanych BEST).

Датчик фаз, он же датчик положения распредвала (далее ДФ) — элемент системы ЭБУ (электронного бортового управления двигателем), который присутствует исключительно в моторах инжекторного типа. Таким датчиком оснащены все четырнадцатые двигатели с 16-клапанным двигателем, а также 8-клапанные двигатели, соответствующие стандарту Евро-3, имеющие последовательный фазированный впрыск топливной смеси.

Из этой статьи вы узнаете принцип работы ДФ, типичные проблемы, которые могут возникнуть с устройством в процессе эксплуатации и их симптомы, а также ошибки датчика фаз на ВАЗ 2114 и их расшифровку.

Конструктивные особенности и принцип действия

Датчик ФАЗ ВАЗ 2114 представляет собой интегральное устройство, основной функцией которого является получение информации о текущем рабочем цикле силового агрегата и передача ее в блок ЭБУ с помощью импульсных сигналов.

Конструктивно ДФ состоит из двух частей — чувствительного элемента и преобразователя импульсных сигналов, который в свою очередь состоит из операционного усилителя, мостовой схемы и выходного каскада типа открытый коллектор.

Чувствительный элемент ДФ работает по принципу Холла, представляет собой микросхему, реагирующую на колебания магнитного поля, которая получает способность передавать электрический сигнал только при наличии рядом с ней магнитопроводящего материала, она стальная головка клапана.

Расположение датчика положения распредвала ВАЗ 2114 следующее: он находится на торце блока цилиндров, недалеко от воздушного фильтра.


Местоположение DF

В интернете много дискуссий о том, какой датчик фаз какого производителя лучше взять.Рекомендуем отдать предпочтение устройствам немецкой компании Bosch. Именно ей принадлежит лицензия на производство датчиков Холла, так что, по сути, вы получаете надежный и долговечный прибор производства непосредственного владельца технологии, по которой он изготовлен.

Симптомы и проверка

Признаки неисправности датчика распредвала, по которым можно определить, что прибор вышел из строя, следующие:

  • Повышенный расход топлива;
  • Неисправности в режиме самодиагностики автомобиля;
  • Снижение динамики разгона;
  • Внешний вид на приборной панели Знак Check Engine или ошибки 0343 или 0340.

Значок «Check Engine», как правило, загорается при полном выходе из строя ДФ. Происходит следующее: вы включаете зажигание, после чего начинает работать стартер, в это время должен прийти сигнал на блок ЭБУ от датчика, но так как ДФ сломан, то его нет, а электронное управление переключает двигатель на режим двойного впрыска (опираясь исключительно на данные, полученные от ДКПВ), отключив фазированный впрыск топливной смеси.

При обнаружении признаков неисправности необходимо выполнить проверку ДФ.Сделать это можно самостоятельно, нужен только тестер (мультиметр), который можно приобрести в любом автомагазине за 400-600 рублей. Прибор недорогой, но полезный – он понадобится вам неоднократно при диагностике автомобиля.

На четырнадцатых с 16-клапанным двигателем устанавливаются модели ДФ 21120-3706040, на 8-клапанные — 21110-3706040 . Проверка каждого из них имеет некоторые особенности.

Проверка датчика фаз ВАЗ 2114 с 8-клапанным двигателем:


Схема (на 8 кл.)

  1. На щупе мультиметра (режим V1), который будет подключен к контакту «Е» датчика, установить напряжение 13,5 В., на втором щупе (подключен к контакту «В») — 0,9 В;
  2. Замыкаем щупы на соответствующие контакты. Подводим металлическую пластину к торцевой части ДФ (подойдет отвертка). Если устройство исправно, мультиметр покажет, что напряжение на выводе «V» упало до 0,4 В (должно вернуться к 0,9 при снятии пластины).Отличия в показаниях — замена датчика.

Проверка ДФ 16-клапанного двигателя:


Схема (на 16 кл.)

  1. Переводим тестер в режим V2. На щупе контакта «Е» устанавливаем напряжение 13,5 В, на контакте «Б» — 0,4 В;
  2. Вставьте отвертку в отверстие на конце корпуса пеленгатора. При исправном датчике напряжение на контакте «В» поднимется до 0,9 Ватт и упадет обратно, если убрать отвертку.

Ошибки DF

Если на ВАЗ 2114 установлен бортовой компьютер, при выходе из строя устройства он выдаст одну из ошибок с кодом 0340 или 0343. Разберем каждую из них аналогичным образом.

  • Ошибка датчика ФАЗ 0340 — указывает на отсутствие сигнала пеленгатора. Причиной этой ошибки может быть что угодно, от окисления контактов до механического повреждения устройства. Решается заменой детали на новую.
  • Ошибка 0343 — высокая фаза сигнала датчика.Его причиной, как правило, является повреждение самой проводки или клемм в клеммнике, либо их неплотное/окисленное соединение.

Ошибки датчика фаз ВАЗ 2115 полностью аналогичны ошибкам, возникающим на четырнадцатой.

Стоит отметить, что помимо неисправности самого ДФ, причиной ошибок может быть проскальзывающий ремень ГРМ или разболтанная шестерня коленвала.

Снятие и замена

Датчик фаз на ВАЗ 2114 сложная электронная конструкция, самостоятельный ремонт которой толкового результата не даст.При обнаружении каких-либо неполадок необходимо немедленно менять устройство на новое. . К счастью, он не дорогой: цена варьируется от 300 до 500 рублей в зависимости от региона.

Для замены ДФ необходим трещоточный ключ с головкой на 10. Алгоритм следующий:

  1. Отключить аккумулятор;
  2. Трещоткой откручиваем болт крепления ДФ на блоке двигателя и отсоединяем подсоединенный к нему блок проводов;
  3. Вынимаем датчик и устанавливаем новый, не забываем зачистить контакты колодок от окисления.

Если устройство установлено правильно, то исчезают все ошибки, ранее отображавшиеся на бортовом компьютере.

Как видите, работы здесь максимум на 10 минут. Удачного вождения без поломок!

Датчик распредвала в автомобиле ВАЗ-2114, впрочем, как и в других современных автомобилях, играет довольно важную роль. От правильной работы зависит правильный впрыск топлива, а значит и его расход. Впервые эта деталь была установлена ​​на ВАЗ «четырнадцатый» в 2007 году.Соответственно, до этого в конструкции автомобиля не было предусмотрено наличие датчика распредвала. Учитывая тот факт, что производитель все же решил дополнить им конструкцию автомобиля, можно сделать вывод, что использование этого устройства дает некоторые преимущества.

За что отвечает датчик распредвала на ВАЗ-2014, и какие признаки указывают на его неисправность?

Давайте сначала разберемся с назначением этого устройства. Его основная и, по сути, единственная задача – контролировать состояние клапанов – последние могут быть закрыты или открыты.Стоит отметить, что у этого устройства есть и другое, очень распространенное название – датчик фаз. То есть и первый, и второй вариант будут правильными. Установите датчик распредвала на «четырнадцатые» и с 8- и 16-клапанным двигателем. Основное отличие этих силовых агрегатов заключается в количестве распредвалов – 1 и 2 соответственно.

Работа устройства основана на эффекте Холла — здесь вполне можно провести аналогию с бесконтактным распределителем зажигания, с поправкой, конечно, на выполняемые ими функции.Наверное, многие видели распределительный вал вживую или изучали его конструкцию. При этом, конечно же, внимание было обращено на имеющиеся на данном агрегате зубья. Они расположены на одинаковом расстоянии друг от друга. В этом случае есть место, где отсутствуют 2 зуба.

В момент, когда проход находится напротив датчика распредвала, поршень 1-го цилиндра находится в мертвой точке — верхней или нижней. Затем соответствующий сигнал поступает на электронный блок управления. В самом ЭБУ есть определенный алгоритм, благодаря которому микроконтроллер знает о местонахождении поршня в 1-м цилиндре.

На основе полученных данных электронный блок управления отслеживает угол зажигания и при необходимости изменяет его.

Симптомы, указывающие на неисправность датчика распредвала

Теперь поговорим о том, как точно распознать сбой пеленгатора. Это, в частности:

  • На панели приборов загорелась надпись Check;
  • проблем и сбоев, проявляющихся в режиме самодиагностики;
  • ухудшение динамики и снижение мощности;
  • повышенный расход топлива.

Сразу стоит отметить, что эти признаки могут свидетельствовать и о какой-то другой проблеме. Тем не менее, одна из них – это именно неисправность датчика распредвала. Если после запуска двигателя вы видите, что на приборной панели загорелась надпись Check, при этом стартер продолжает прокручивать еще несколько секунд, то проблема, скорее всего, в ДФ. Дело в том, что если он выйдет из строя, то при запуске двигателя ЭБУ какое-то время будет ждать информацию от датчика распредвала.

Если электронный блок управления не дождется какого-либо сигнала от ДФ, он все равно даст команду на запуск, исходя из системы зажигания. Бортовой компьютер также укажет на проблему с датчиком распредвала. В этом случае на его дисплее загорятся коды ошибок – 0343 или 0340. Эти цифры говорят либо об обрыве в цепи датчика, либо о выходе из строя самого прибора. Соответственно, процесс диагностики значительно облегчается.

В большинстве случаев поломку можно выявить при визуальном осмотре.В ВАЗ-2114 датчик распредвала находится в непосредственной близости от головки блока цилиндров, возле воздушного фильтра. Внимательно осмотрите корпус ДФ — на нем могут быть механические повреждения. Их наличие почти 100% признак неисправности. Далее следует проверить контакты на возможное наличие влаги. От этого они могут замыкаться, соответственно датчик просто не может передавать информацию в электронный блок управления.

Дополнительно проверьте контакты на предмет окисления и ржавчины, из-за которых информация в ЭБУ передается некорректно.Следующим шагом будет осмотр цепи. Если вы обнаружили оборванные или поврежденные провода, замените их, а затем проверьте работу автомобиля. Если проблем не обнаружено, следует продолжить поиск.

Инструкции

Найдите установочное гнездо с датчиком положения распределительного вала (CMP) на головке блока цилиндров. Проверьте уплотнительное кольцо на наличие повреждений. Убедитесь, что на корпусе датчика и роторе шестерни также отсутствуют какие-либо повреждения или металлические частицы.

Убедившись, что зажигание на автомобиле выключено, отсоедините провода питания и управления двигателем от датчика.Как правило, эти провода крепятся стандартными разъемами, поэтому для отсоединения проводов достаточно нажать на защелку блока. Обратите внимание на разъем провода. Он должен иметь три контакта: плюсовой контакт питания (плюс), заземляющий контакт (минус) и сигнальный контакт.

Включите зажигание автомобиля. С помощью вольтметра (тестера) измерьте напряжение на плюсовом проводе питания датчика положения распредвала. В этом случае подключите отрицательный щуп устройства к массе двигателя.Измеренное таким образом напряжение должно соответствовать напряжению на клеммах аккумулятора. Если измеренное напряжение не соответствует напряжению питания, то неисправна цепь питания датчика. Таким же образом измерьте напряжение на заземляющем контакте датчика. Он должен быть равен нулю.

Подключите положительный и отрицательный провода питания ДПРВ. При подключении среднего (сигнального) провода датчика производить это подключение через вольтметр (тестер). Другими словами, один из щупов вольтметра должен касаться сигнального выхода датчика, другой — сигнального входа системы управления двигателем.В большинстве случаев для этого потребуется обрезать сигнальный провод и подключить тестер к концам оголенных проводов.

Провернуть двигатель стартером. Исправный датчик должен показывать колебания напряжения от нуля до 5 вольт. Если датчик неисправен, замените его новым. Для этого отсоединяем все его провода, откручиваем болт крепления и вынимаем ДПРВ из установочного гнезда. Установите новый датчик в обратном порядке. Момент затяжки крепежного болта должен составлять 10 Нм.Не забудьте установить резиновую втулку в месте соединения датчика и головки блока.

Источники:

  • Датчик распредвала ит
  • Неисправности датчика фаз ВАЗ 2112

Датчик фазы в автомобиле находится на крышке масляного насоса. Он обеспечивает контроллер необходимой информацией об угловом положении коленчатого вала и моменте прохождения поршнями первого и второго цилиндров. При прохождении впадины на зубцах опускного диска на шкиве привода генератора мимо датчика в нем формируется опорный синхронизирующий импульс.Чтобы снять и проверить датчик, выполните следующие действия.

Вам понадобится

  • — ключ на 10;
  • — отвертка плоская;
  • — мультиметр;
  • — мегомметр.

Инструкция

Ставить на смотровую яму или эстакаду, так удобнее добираться до фазы. Выключите зажигание. Отсоедините минусовой провод от. Снимите защиту двигателя снизу, открутив отверткой четыре болта на ее крышке.Доступ к масляному насосу двигателя. Датчик фаз расположен рядом с масляным фильтром насоса.

Отсоедините разъем датчика фаз. Ключом на 10 отверните болт крепления. Снимите датчик с кронштейна крышки масляного насоса. Теперь вам нужно проверить это.

Произвести внешний осмотр датчика, выявить повреждения корпуса, жилы, клеммной колодки и ее контактов. Очистите контакты спирто-бензиновой смесью. Очистите сердцевину датчика от металлических частиц и грязи.

Измерьте сопротивление датчика мультиметром. Установите переключатель на приборе в положение 2000 Ом. Подсоедините контакты устройства к датчику. Сопротивление исправного датчика должно быть в пределах 550-750 Ом (данные для автомобиля ВАЗ-2109). Проверку следует проводить при температуре 22±2°С с ​​учетом погрешности измерительного прибора.

Каждый современный автомобиль оснащен различными датчиками для значительной экономии топлива при максимальной выходной мощности.Одним из таких устройств является датчик фаз (ДФ), имеющийся на двигателе автомобиля ВАЗ 2114, и массово применяемый в производстве с 2007 года.

Датчик фаз работает по принципу элементарного датчика Холла. Устанавливается только в районе распредвала как на 8, так и на 16 клапанные моторы. Устройство считывает эти данные с распределительного вала двигателя с помощью шестерни, установленной на валу с двумя отсутствующими зубьями. Эти два зуба расположены так, что каждый раз, когда они ударяют по устройству, первый поршень двигателя находится в верхней или нижней мертвой точке.Информационные сигналы о расположении распределительного вала поступают на блок управления двигателем, который, в свою очередь, отслеживает и изменяет угол зажигания. Его начали использовать на заводах ВАЗ еще на первых автомобилях с распределенным впрыском топлива.

Стоит отметить, что карбюраторные моторы не имеют этого узла, потому что в их механизме система опережения зажигания вакуумно-механическая.

Основной функцией ДФ датчика положения распредвала или фазы является постоянная коррекция угла зажигания при работающем двигателе.Благодаря его использованию двигатели семейства ВАЗ стали эффективнее передавать мощность при сниженном расходе топлива. Основное незаменимое применение датчика фаз остается за двухраспредвальными, 16-клапанными моторами, которые без него не могут работать равномерно и экономично по свернутой заводской схеме.

Определение поломки ДФ

При поломке небольшие проблемы со стабильностью холостого хода, во время начала движения возможен эффект «подтраинга», а также повышенный расход топлива.Эти симптомы связаны с отсутствием получения данных от бортового компьютера об угле зажигания в определенный момент при работающем двигателе. При отсутствии сигнала от датчика блок управления переходит в аварийный режим, то есть начинает работать по заранее запрограммированной программе без датчика и выдает аварийную ошибку «0340» или «0343».

Что нужно сделать перед заменой ДПКВ

При появлении признаков неисправности необходимо проверить несколько моментов, из-за которых на блок управления не поступает надлежащая информация.

  1. Осмотрите ДФ на наличие внешних повреждений.
  2. Убедитесь, что на контакты не попала влага.
  3. Проверить контакты на предмет окисления.
  4. Убедитесь в целостности электропроводки рядом с агрегатом.

Если при визуальном осмотре ничего не обнаружено, то необходимо демонтировать устройство. Как поменять датчик распредвала на ВАЗ 2114?

Демонтаж любого датчика или ремонт электропроводки всегда должен производиться только при отключенном аккумуляторе, иначе можно завершить ремонт не только заменой сгоревшей цепи, но и покупкой нового автомобиля!!!

Разборка 8-клапанного двигателя проста.Где находится датчик фаз на ВАЗ 2114? Он расположен справа, сверху двигателя, рядом с воздушным фильтром. Крепится одним винтом на ключе на 10. С помощью нескольких простых движений болт откручивается и датчик снимается. После снятия блока необходимо закрыть его конструктивное гнездо от случайного попадания посторонних предметов.

Когда датчик распредвала находится у вас в руках, важно визуально осмотреть его. Возможны случаи налипания или намагничивания металлической пыли.Хлопчатобумажной тряпкой вытрите его насухо и верните на место. Если ошибка повторяется снова, то необходимо заменить его.

Бывают редкие случаи, когда датчик фаз заменен на ВАЗ 2114, а симптомы и ошибки не убираются. Ошибка по датчику фаз может появиться из-за смещения запрессованного механизма управления. Этот дефект встречается крайне редко, но все же встречается. Исправляется только в специализированной мастерской. Также более распространенная проблема с ошибкой по датчику фаз – чрезмерное растяжение ремня ГРМ или его неправильная установка.

Для двигателей с системой из двух распредвалов и 16 клапанов снятие датчика немного сложнее. Он установлен под воздушным коллектором с лицевой стороны, рядом с первым шкивом распределительного вала. Для его демонтажа необходимо:

  • снять переднюю решетку;
  • с помощью удлинителя головкой на 10 открутить два винта крепления;
  • выполнить все вышеперечисленные процедуры визуального осмотра и внешней чистоты контактов.

При замене датчика положения распределительного вала никогда не используйте герметики, такие как герметик или уплотнительные материалы.Сами датчики находятся в агрессивной среде и при постоянно меняющихся температурах. Следовательно, избыток жидкости может повредить весь двигатель или его масляную систему.

Проверяем работоспособность блока

Замена датчика распредвала ВАЗ 2114 заканчивается проверкой его работоспособности. Терминал устанавливается на аккумулятор и запускается двигатель. Если контроллер или сканер проверки двигателя на наличие ошибок ничего не показало, а двигатель работает чисто и естественно, «чек» не горит, значит, работа выполнена успешно.

Проверка и замена датчика фаз на ВАЗ 2114 занимает около 30 минут с 8-клапанным двигателем и до 60 минут с 16-клапанным.

ДФ стоимость

Стоимость датчика фаз сегодня колеблется в районе 300 рублей, цена незначительна, поэтому особых затрат при установке нового блока не будет.

Вот как поменять датчик фаз ВАЗ 2114 без лишних затрат за короткий промежуток времени. Теперь определенные циклы двигателя будут строгими и безотказными.Удачи на дорогах и приятных попутчиков!

Не устанавливается в карбюраторные двигатели, на первых экземплярах системы впрыска их тоже не было. Но его можно встретить практически во всех 16-клапанных двигателях. Восьмиклапанные двигатели оснащаются такими устройствами только в том случае, если они соответствуют нормам токсичности Евро-3, имеют фазированный или последовательно-распределенный впрыск топливной смеси. Массовое внедрение этих устройств началось примерно с 2004 года на двигателях ВАЗ.

Для чего нужен датчик?

С помощью датчика фаз на «Калине» получается определить цикл работы двигателя и выдать определенный сигнал.Это устройство является составным элементом, другими словами, оно содержит чувствительный компонент и преобразователь сигналов. Рабочая часть датчика работает на эффекте Холла. Он реагирует на изменения магнитного поля. Во вторичной цепи имеется мостовая схема, а также специальный операционный усилитель и транзисторный каскад. А последний выполняется по схеме с открытым коллектором.

С помощью датчика фаз (ВАЗ-2114 или на любой другой модели) подбирается момент впрыска топлива только в первый цилиндр, и исходя из этого во все остальные.Распределительный вал позволяет определить, какой клапан находится в открытом положении и какая фаза работы выполняется. При неисправности датчика загорается ошибка на бортовом компьютере, и работа двигателя переходит в аварийный режим. Работа ведется только по сигналу, поступающему от

Особенности фазированного впрыска

Датчик фаз на двигателях Калины и Приоры расположен в верхней части. Он рядом с корпусом воздушного фильтра. Для работы фазированного впрыска характерны следующие особенности: от датчика фаз подается импульс в электронную систему управления двигателем.Последний управляет подачей топлива, в результате чего форсунка открывается, и топливно-воздушная смесь поступает в камеру сгорания непосредственно перед началом открытия впускного клапана. Как только клапан открывается, всасывается воздух и топливная смесь поступает в камеру сгорания.

Как узнать, что датчик неисправен?

Диагностировать неисправности прибора помогут следующие признаки:

  1. При попытке запуска двигателя стартер крутит 3-4 секунды.Только после этого двигатель запускается, но загорается ошибка. Суть в том, что при попытке запуска двигателя датчик опрашивается, но электронный блок управления не получает сигнала и переключается на работу, используя только данные, полученные от считывателя в коленвале.
  2. Нарушена динамика автомобиля. Обязательно проведите диагностику, так как неисправность может быть и в датчике. массовый расход воздуха.
  3. Сбой самодиагностики системы управления.

Конструкция устройства

Датчик фаз «Приора» и любого другого автомобиля представляет собой целостный механизм, функцией которого является получение всевозможной информации о рабочем цикле двигателя, а также передача сигнала на электронный блок управления с помощью специальных импульсы.Конструкция датчика состоит из 2-х частей.

Это датчик Холла и небольшой преобразователь. Чувствительный элемент реагирует на изменения магнитного поля. Датчик расположен в конце блока цилиндров, недалеко от воздушного фильтра. На распредвале есть металлический диск, необходимый для правильной работы датчика.

Ошибки датчиков

При появлении симптомов неисправности датчика фаз, загорании значка ошибки двигателя, желательно провести диагностику системы управления.Если есть бортовой компьютер, то на нем можно увидеть ошибки с номерами 0343 или 0340. Но не спешите сразу менять устройство, вполне возможно повреждение проводов, соединяющих его с ЭБУ. Очень часто датчик просто загрязняется, что делает невозможным считывание информации. Но в том случае, если после проверки датчика обнаружена неисправность, необходимо приобрести новый и установить его. Стоимость устройства не более 600 руб.

Как проверить датчики на 16-клапанных двигателях?

Процедура диагностики 16- и 8-клапанных двигателей примерно одинакова.

Для проверки исправности необходимо выполнить следующие действия:

  1. Перевести мультиметр в режим измерения напряжения. Порог можно установить на 20 В.
  2. Источник постоянного напряжения 13,5 В должен быть подключен к контакту «Е».
  3. В этом случае контакт «В» должен иметь напряжение 0.4 вольта.
  4. Поднесите металлический предмет, например отвертку, к активной части фазового датчика. Если прибор исправен, то напряжение на выходе «В» повысится до 0,9 Вольта.
  5. Если убрать металлический предмет с активного элемента, напряжение на клемме «В» вернется в исходное положение.

Диагностика восьмиклапанного двигателя

Обратите внимание, что датчики для 8- и 16-клапанного двигателей не взаимозаменяемы. Поэтому при покупке обратите внимание на этот нюанс.Для диагностики датчиков фаз необходимо произвести следующие манипуляции:

  1. Подключить источник постоянного напряжения 13,5 вольт к контакту «Е».
  2. Контакт «В» должен иметь напряжение 0,9 В.
  3. После поднесения металлического предмета к активной части устройства напряжение снизится до 0,4 В.
  4. Если убрать металлический предмет, напряжение вернется до 0,9 В.

Замена устройства

В случае поломки устройства нет смысла его ремонтировать.Заменить датчик фаз гораздо проще, так как вы потратите на это несколько минут. Для проведения ремонта потребуется головка на 10 и трещотка. Порядок действий следующий:

  1. Отсоедините отрицательную клемму от аккумуляторной батареи.
  2. Отверните болт крепления датчика к блоку двигателя и отсоедините блок, с помощью которого он соединен с электрикой.
  3. Очистите все контакты на колодке и установите новый датчик.

Если проводка полностью исправна и при установке не возникло проблем, на бортовом компьютере пропадают все ошибки.Двигатель перейдет в режим поэтапного впрыска.

Что означает ошибка №8 ВАЗ 2112?

Означает, что диагностика ВАЗ 2110 запущена и начала поступать информация от датчиков фаз к ЭБУ. После завершения процесса оперативная память передаст цифры на дисплей, который покажет состояние систем автомобиля.

Что означает ошибка 10 на ваз 2112?

Низкое напряжение бортовой сети. На ВАЗ-2110 напряжение проверяют на клеммах аккумулятора, но лучше начать проверку с измерения значения напряжения при выключенном двигателе.… Нужно подключить вольтметр к клеммам аккумулятора и запомнить значение, которое выдаст прибор.

Как узнать что за ошибка на ВАЗ 2112?

Зажмите кнопку сброса суточного пробега и, не отходя от нее, включите зажигание. При этом на дисплее должны загореться все цифровые ячейки. Нажмите на любую кнопку управления модуля два раза. Устройство отобразит номер ошибки.

Что означает код ошибки 8?

Ошибка 8, отраженная на бортовом компьютере ВАЗ-2114, означает низкое напряжение в бортовой сети.Причины, которые могут вызвать снижение напряжения на ВАЗ-2114: практически полный разряд аккумулятора; стирание или «зависание», отсутствие адекватной работы щеток на генераторе.

Что означает код ошибки 14 на ваз 2110?

В моем случае это «14» — Высокий уровень сигнала датчика температуры охлаждающей жидкости. Для проверки самого датчика я просто отключил от него клемму, после чего включился вентилятор, а при подключении снова выключился — это говорит о том, что сам датчик исправен.

Что означает ошибка 10 ваз 2115?

Данная комбинация свидетельствует о том, что при движении автомобиля, в частности, при высокой нагрузке на двигатель ВАЗ 2115 происходит обеднение топливной смеси в системе впрыска. При этом признаки поломки могут быть такими же, как и в случае кодов 44 и 45.

Что означает ошибка №8 на ваз 2110?

Означает, что диагностика ВАЗ 2110 запущена и начала поступать информация от датчиков фаз к ЭБУ.После завершения процесса оперативная память передаст цифры на дисплей, который покажет состояние систем автомобиля.

Как убрать ошибку на ваз 21 099?

Сбрасываем ошибку.

  1. Для этого включите зажигание, не заводя машину.
  2. Открываем крышку капота и откидываем плюсовую клемму аккумулятора.
  3. Ждем от 10 секунд до минуты и устанавливаем терминал обратно.
  4. Закрываем капот.
  5. Выключите зажигание.
  6. Включаем зажигание и заводим.

15.11.2020

Как исправить ошибку 8 на ваз 2114?

Код ошибки 8 ваз 2114

  1. Найдите кнопку одометра на приборной панели. …
  2. Поверните ключ зажигания в положение 1, не отпуская кнопку.
  3. Отпустите кнопку одометра.
  4. Стрелки на приборной панели будут дергаться, пока компьютер сканирует.

19.04.2020

Где находится диагностический разъем ВАЗ 2112?

На автомобиле ВАЗ 2110 — 2112 диагностический разъем находится справа от водителя, рядом с рулевой колонкой внизу.На автомобиле ВАЗ 2109 с высокой приборной панелью диагностический разъем следует искать на полке под «бардачком», рядом с ЭБУ автомобиля.

Как исправить ошибку 8 на ваз 2115?

Например, ошибка 8 на ВАЗ-2115 свидетельствует о слишком низком заряде аккумулятора. Для того, чтобы избавиться от этой ошибки и проблемы в целом, нужно просто зарядить аккумулятор. Это можно сделать либо во время движения автомобиля, либо подключив к аккумулятору специальное зарядное устройство.

Что означает ошибка 8 на Триколор ТВ?

Сообщение типа «Код 8.Ресивер не поддерживает смарт-карту» или «Ошибка 8. Ресивер не поддерживает смарт-карту» может означать, что смарт-карта, установленная в ресивере, им не поддерживается.

Что означает ошибка 14 на ваз 2114?

Если на экране бортового компьютера ВАЗ-14 появляется кодовый номер 2114, то это означает: датчик температуры охлаждающей жидкости (ДТОЖ) показывает высокое значение; процессор сложил два кода ошибки, неисправность нужно искать по симптомам.

Что означает ошибка 14?

Что означает ошибка 14 на кассе (ошибка подключения к интернету)? Если на кассе появляется «ошибка 14», то есть ошибка интернет-соединения, это может свидетельствовать о том, что соединение кассы с интернетом отключено.Убедитесь, что касса подключена к сети и оплачена интернетом.

Что такое код ошибки 14?

Ошибка «Unarc.dll вернула код ошибки: -14» указывает на то, что сектор установки заблокирован. Другими словами, в данный момент файл занят другим ПО и не может быть корректно распакован. Такой сбой происходит из-за несоответствия сумм или из-за безответственного архивирования разработчиком.

Как узнать код ошибки на ВАЗ 2114?

Инструкции: Удерживая кнопку одометра, поверните ключ зажигания в первое положение, отпустите кнопку.Стрелки начинают бегать, Нажимаю еще раз, отпускаю, увидел версию прошивки. И в третий раз нажали, отпустили, увидели код ошибки (если есть) на коде видео: 8.

Как посмотреть ошибки бортового компьютера ВАЗ 2114?

Самодиагностика ВАЗ 2114: коды ошибок и их расшифровка

  1. Нажать на клавишу сброса одометра.
  2. Повернуть ключ зажигания в положение №1 (включить бортовую электронику).
  3. Отпустите кнопку сброса пробега. …
  4. Нажмите кнопку сброса еще раз и отпустите. …
  5. Повторите шаг №4 — это выведет на экран коды ошибок бортового компьютера.

Как узнать код ошибки на ВАЗ 2115?

Самодиагностика

  1. Сядьте на место водителя, вставьте ключ в замок зажигания и нажмите кнопку сброса суточного пробега на комбинации приборов.
  2. Поверните ключ блокировки в положение включения зажигания.
  3. Отпустите клавишу, запустив процесс самодиагностики….
  4. Нажмите клавишу еще раз и отпустите.

Как сбросить ошибку на ВАЗ 2114?

Самодиагностика ваз 2114

  1. Нажать и удерживать кнопку одометра и установить ключ зажигания в первое положение.
  2. Отпустите кнопку одометра и снова кратковременно нажмите ее. В результате отобразится версия прошивки.
  3. Теперь, чтобы увидеть коды ошибок, нужно снова нажать и отпустить кнопку одометра.

8.08.2019

Как сбросить ошибку 14 на ВАЗ 2114?

14 ошибка ваз 2114 самодиагностика автомобиля

  1. При выключенном зажигании нажата кнопка сброса суточного пробега одометра.
  2. Затем ключ вставляется в переключатель и прокручивается. …
  3. После поворота ключа кнопка сброса пробега отпускается. …
  4. Повторно нажата кнопка сброса суточного пробега.

Как сделать самодиагностику на ваз 2114?

Он заключается в следующих действиях.

  1. Сядьте на место водителя и удерживайте кнопку одометра.
  2. Затем поверните ключ зажигания в первое положение.
  3. Отпустите кнопку одометра.После этого стрелки начнут бегать.
  4. Еще раз нажмите кнопку и отключите. …
  5. Нажмите и отпустите кнопку в третий раз.

Что означает ошибка 10 ваз 2115?

Данная комбинация свидетельствует о том, что при движении автомобиля, в частности, при высокой нагрузке на двигатель ВАЗ 2115 происходит обеднение топливной смеси в системе впрыска. При этом признаки поломки могут быть такими же, как и в случае с кодами 44 и 45.

Что означает ошибка номер восемь на ваз 2115?

Расшифровка кодов ошибок

Например, ошибка 8 на ВАЗ-2115 указывает на слишком низкий заряд аккумулятора.Для того, чтобы избавиться от этой ошибки и проблемы в целом, нужно просто зарядить аккумулятор.

Как исправить ошибку 8 на ваз 2114?

Код ошибки 8 ваз 2114

  1. Найдите кнопку одометра на приборной панели. …
  2. Поверните ключ зажигания в положение 1, не отпуская кнопку.
  3. Отпустите кнопку одометра.
  4. Стрелки на приборной панели будут дергаться, пока компьютер сканирует.

19.04.2020

Как сбросить ошибку на Multitronics?

Сброс ошибок производить при выключенном двигателе, лучше выключить и включить зажигание и сразу зайти в меню сброса ошибок. Обратите внимание, что если сама проблема не будет устранена, БК повторно выдаст отчет о найденных ошибках.

Как сбросить эбу на ваз 2114?

Включаем зажигание. Нажимаем определение конфигурации, затем нажимаем кнопку «Play» рядом с надписью «Перейти к диагностике блока», иногда после прошивки программа не может определить сам ЭБУ, его нужно выбирать вручную в «Выборе блока» раздел.Сброс следует проводить при заглушенном двигателе, то есть просто при включении зажигания.

Что означает код ошибки 14 на ваз 2110?

В моем случае это «14» — Высокий уровень сигнала датчика температуры охлаждающей жидкости. Для проверки самого датчика я просто отключил от него клемму, после чего включился вентилятор, а при подключении снова выключился — это говорит о том, что сам датчик исправен.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
