Двигатель не развивает мощность, горит Check Engine, имеются события в отношении регулятора давления наддува, TPI 2027809/12

FAQ VW Audi Skoda Seat

Сводка TPI	№: 2027809/12
	Дата: 12.01.2016

Описание неисправности

Описание неисправности клиентом:

•	Неровная работа двигателя на холостом ходу.

•	Двигатель не развивает мощность.

•	В комбинации приборов горит лампа Check Engine.

Заключение станции:

•	Одно из высказываний клиента можно проверить.

В регистраторе событий блока управления двигателя сохранено одно из следующих событий:

•	P334B00 Регулятор давления наддува, механическая неисправность признак 11824

•	P334B00 Регулятор давления наддува, механическая неисправность признак 11825

•	P334C00 Регулятор давления наддува, адаптация не запущена   признак 11826

•	P334A00 Регулятор давления наддува, электрическая неисправность признак 10478

•	P334A00 Регулятор давления наддува, электрическая неисправность признак 10479

•	P334A00 Регулятор давления наддува, электрическая неисправность признак 10480

•	P334A00 Регулятор давления наддува, электрическая неисправность признак 10481

•	P334A00 Регулятор давления наддува, электрическая неисправность признак 10482

•	P334A00 Регулятор давления наддува, электрическая неисправность признак 10483

•	P256200 Датчик положения регулятора давления наддува, электрическая неисправность   признак 10514

•	Р256400 Датчик положения регулятора давления наддува, слишком низкий уровень сигнала признак 10515

Техническое обоснование

—

Решение в условиях производства

—

Решение в условиях сервиса

В случае рекламации выполнить следующее:

Проверить наличие дистанционной шайбы в турбонагнетателе:

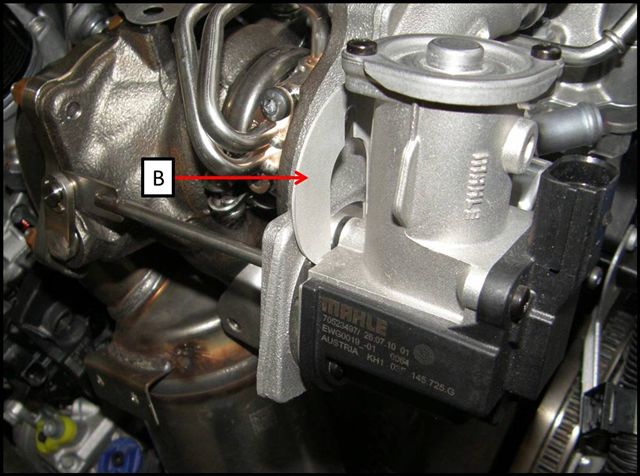

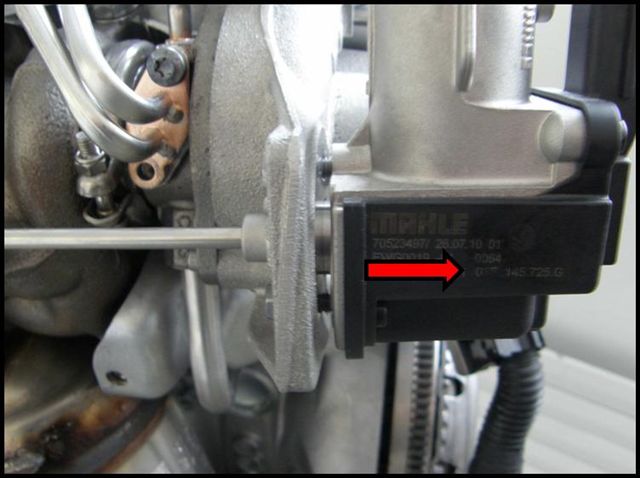

•	Проверить, установлена ли между регулятором давления наддува и корпусом турбонагнетателя дистанционная шайба 2 мм с номером оригинальной детали 03F 145 371 A (см. илл. 1, метка 1).

•	Могут быть установлены 2 дистанционные шайбы по 1 мм с номером оригинальной детали: 03F 145 371.

Илл.1

•	Если дистанционная шайба (шайбы) установлена, заменить электрический регулятор на ремкомплект исполнительного электродвигателя согласно каталога запасных частей → Руководство по ремонту.

•	Если дистанционная шайба (шайбы) не установлена, выполнить следующее:

Считать измеряемые величины

•

При выключенном двигателе и включённом зажигании (кл. 15 вкл.) в разделе выбрать Самодиагностика автомобиля —> Выбор узла : 01 — Электроника двигателя —> Считывание измеряемых величин и считать следующие значения: ‒ «Регулятор давления наддува, Адаптация нижнего предела», или ‒ «Регулятор давления наддува, первичная адаптация нижнего предела»

•

Проверить все записи DIAG_INST на наличие в графе «Результат» записи «BPA_AD_BOL_1» и/или «BPA_AD_FIRST_1». ‒ Если имеется запись в регистраторе событий, и измеряемая величина «Регулятор давления наддува, адаптация нижнего предела» меньше или равна 4,2 В, заменить электрический регулятор на ремонтный комплект регулятора давления наддува согласно каталогу оригинальных деталей → руководству по ремонту. ‒ Если измеряемая величина «Регулятор давления наддува, адаптация нижнего предела» выше 4,2 В, выполнить следующие работы:

Сначала обновить ПО блока управления двигателя с помощью кода SVM: 01A076.

Отремонтировать турбонагнетатель (установить дистанционную шайбу)



Примечание:

Установка дистанционной шайбы возможна только для турбонагнетателей с индексом F(X), G(X), H(X).

Не устанавливать дистанционную шайбу для турбонагнетателей с индексом L(X), M(X), K(X), R(X), S(X) или T(X).

•	Ослабить обе гайки крепления на регуляторе давления наддува (см. илл. 2, метка A).

Илл. 2

•	Вытянуть регулятор примерно на 10 мм (см. илл. 3, красная стрелка). При этом тяга регулятора не должна сниматься полностью.

Илл. 3

•	Вставить дистанционную шайбу 2 мм (номер оригинальной детали: 03F 145 371 A, или 2 дистанционных шайбы 1 мм, номер оригинальной детали: 03F 145 371, см. илл. 4) между регулятором давления наддува и фланцем на корпусе турбонагнетателя (см. илл. 5, метка B).

Илл. 4

Илл. 5

•	Затянуть гайки регулятора давления наддува (см. илл. 2, метка А) моментом 8 Нм.

Удалить адаптационные значения блока управления двигателя:

•	Опросить регистратор событий и удалить записи.

•	При прогретом до рабочей температуры двигателе и наружной температуре не менее 5°C в режиме «Ведомые функции» удалить адаптационные значения в блоке управления двигателя.

•	Выключить зажигание (кл. 15) и подождать не менее 10 секунд.

Провести адаптацию

•	Начать адаптацию нижнего предела, для этого один раз включить и выключить зажигание. ‒ Опросить регистратор событий по адресу —> Привод — Двигатель CBZA/CBZB/CBZC — Самодиагностируемые системы — 01-Электроника двигателя – Функции — Регистратор событий, опросить и удалить записи.

•

Провести пробную поездку при прогретом до рабочей температуры двигателе следующим образом: ‒ Автомобили с МКП: Выполнить пробную поездку с многократными сильными ускорениями при оборотах двигателя ниже 2000 об/мин на повышенной передаче. ‒ Автомобили с КП DSG: Выполнить пробную поездку с многократными сильными ускорениями в режиме Tiptronic при оборотах двигателя ниже 2000 об/мин на повышенной передаче без функции kick-down.

•

После пробной поездки заглушить двигатель и дать автомобилю остыть около 2 минут. Затем при выключенном двигателе и включённой клемме 15 выбрать → Самодиагностика автомобиля —> Выбор узла : 01 — Электроника двигателя —> Считывание измеряемых величин и вновь считать величину «Регулятор давления наддува, Адаптация нижнего предела» ‒ После повторной адаптации или пробной поездки эта величина должна быть меньше или равна 4,10 В. ‒ Если эта величина составляет более 4,10 В, заменить турбонагнетатель согласно электронному каталогу запчастей -> Руководство по ремонту!

ИНФО

Чтобы не допускать длительного простоя автомобиля, проверить по руководству по ремонту, какие детали потребуется заказать дополнительно.
