Сам же я, до последнего времени, как мог, обходил эту процедуру стороной и доверял эту работу знакомому автослесарю в автосервисе. Но не в этот раз.
Ехать на сход-развал не было возможности, а снимать в сборе со стойкой не было желания. Было решено применить способ из пункта 3.

Скажу сразу, что «на коленке» такую замену произвести маловероятно. Нужна как минимум «куча ненужных железяк» и пара инструментов. Так — же, я здесь описываю то как Я делал эту работу, со всеми ошибками и последствиями. Я не показываю пример, а делюсь опытом, чтобы мой опыт послужил уроком кому то еще.

Итак, начнем.

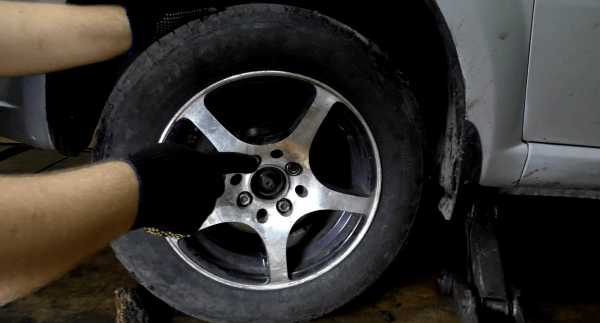

1) Ослабляем колесные болты и поднимаем машину на домкрат.

2) Я все работы буду проводить на месте, поэтому ОБЯЗАТЕЛЬНО подложить под машину страховочный упор. В качестве упора я использовал снятое колесо и пару деревянных кубиков.

Заодно я решил проверить как держит домкрат — то есть я оставил до страховочного упора расстояние около сантиметра.

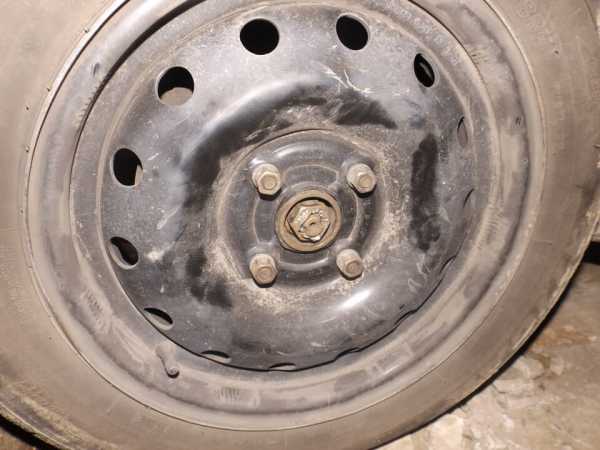

3) Раскерниваем ступичную гайку. Я взял бородок и, загнав его в проточку в хвостовике шруса, молотком раскернил.

4) Вот мы и дошли до тяжелого момента. Для откручивания гайки нужен ключ на 30 и рычаг (труба длиной хотя бы 1 метр). Но проблема не в этом. Момент затяжки гайки очень большой (цифры не могу привести). Для того, чтобы приложенное усилие пришлось на отворачивание гайки, а не на проворачивание ступицы, можно одеть на ступицу колесо, со снятым декоративным колпачком. Опустить машину с домкрата и затем уже откручивать гайку. Но даже при опущеной машине и противоаткатным упором, колесо может пробуксовывать на полу (У меня было так.) Поэтому я применяю приспособление для фиксации ступицы от проворачивания. Оно представляет собой планшайбу (вроде бы от классики) с приваренной к ней арматурой.

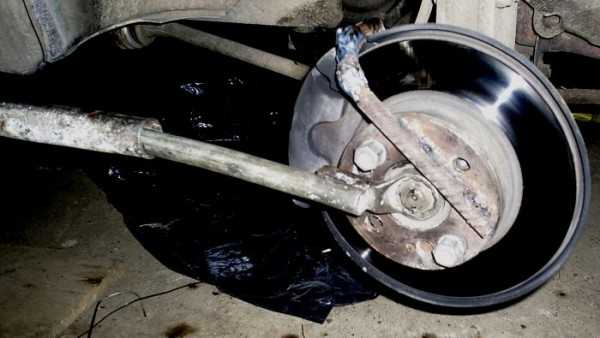

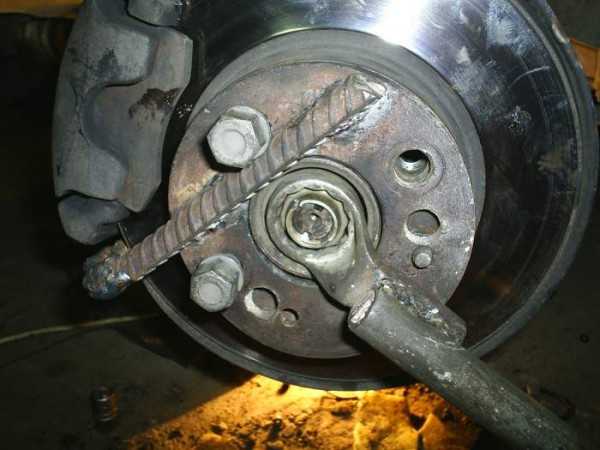

5) Одеваю фиксатор на ступицу так, чтобы он, при откручивании гайки, крюком упирался в скобу тормозного суппорта, сопративляясь повороту. И закручиваем пару (можно и все) колесных болтов.

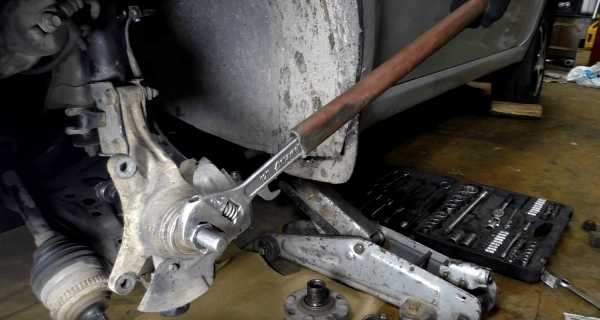

6) Беру накидной ключ на 30(у меня к нему приварен кусок трубы), на хвостовик одеваю рычаг — трубу и откручиваю гайку.

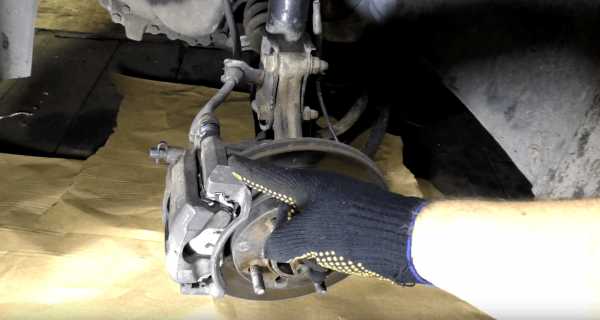

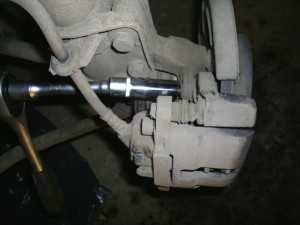

7) Теперь, когда гайка откручена и фиксатору для упора не нужна скоба, беру удлинненую головку на 17, удлиннитель и откручиваю два болта, которыми крепится скоба суппорта.

8) Вставив отвертку помощнее между задней частью тормозной колодки и внутренней частью тормозного суппорта, задвигаем поршень тормозного цилиндра (Используем отвертку как рычаг), чтобы он нам не мешал снять суппорт с тормозного диска.

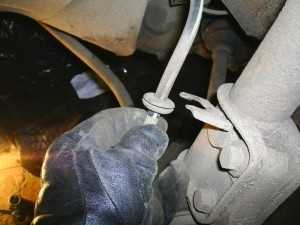

9) отстегиваем тормозной шланг от крепления к стойке. (Сразу предупреждаю, обязательно после сборки вернуть шланг на место, иначе при повороте руля шланг будет тереться об колесо и протрется)

10) Головкой на 17 откручиваем два болта крепления шаровой опоры

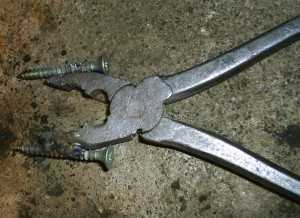

11) Откручиваем направляющие, крепящие, тормозной диск к ступице. Мне в этом помогли пассатижи.

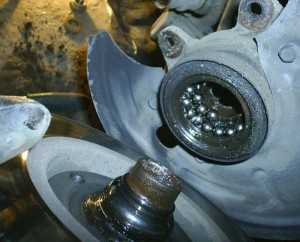

12) Тянем стойку на себя, чтобы хвостовик ШРУСа вышел из своего места, затем снимаем тормозной диск со ступицы (У меня они вышли вместе, обнажив разбитый подшипник). Если ступица осталась на месте, то вставляем с внутренней стороны выколотку, подходящего размера(трубу) и молотком выбиваем ступицу из подшипника (При этом внутренняя обоима подшипника обычно остается на ступице)

13) Теперь нужно снять стопорные кольца, которые жестко фиксируют подшипник в поворотном кулаке от осевого перемещения. Щипцов для снятия стопорных колец у меня не нашлось, поэтому быстренько приварил к пассатижам два самореза.

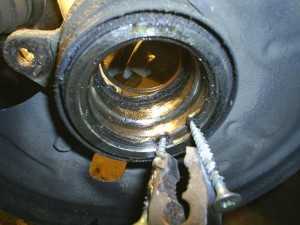

14) Зацепляем щипцами за колечки, сжимаем щипцы и, потянув на себя снимаем наружное кольцо

15) Если так просто не получается, то поджав кольцо, подковыриваем чем нибудь и выводим из проточки внутреннее кольцо.

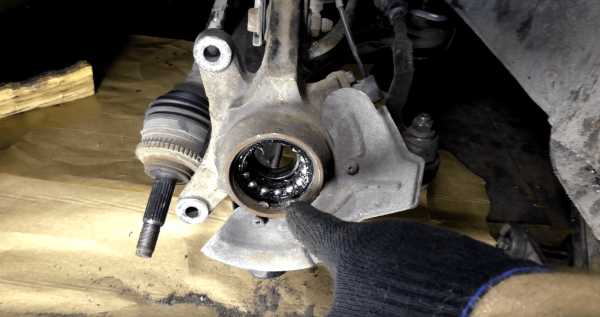

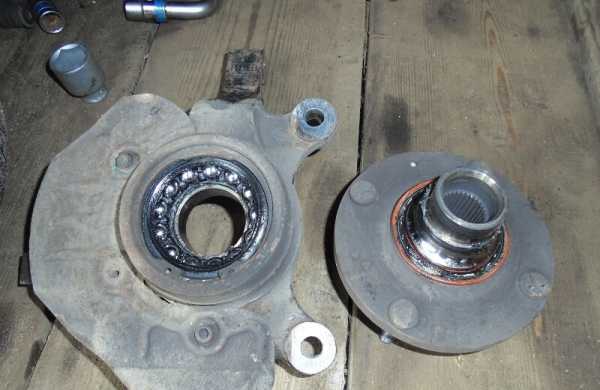

16) Теперь, когда обе стопорки сняты, ничего не мешает извлечь остатки подшипника из поворотного кулака. Для того, чтобы во время ударов стойка не гуляла, а стояла жестко, прикручиваем обратно шаровую опору. Я взял трубу подходящего диаметра (она упиралась во внутренние выпуклости наружной обоимы), поместил в обоиму, зажал между ног, чтобы не двигалась и, взяв кувалду, резкими и мощными ударами выбил подшипник во внутреннюю сторону.

17) Теперь протираем посадочное место и ставим обратно наружное стопорное кольцо

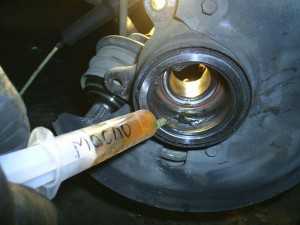

18) Смазываю маслом посадочное место.

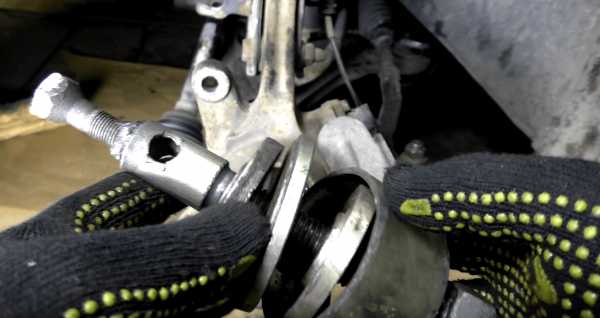

19) Теперь нам нужно приспособление для запрессовки нового подшипника. Если бы мы снимали поворотный кулак с машины — достаточно было бы отнести его к тискам и там запрессовать новый подшипник. Я решил сделать оправку на основе наружной обоимы старого подшипника (немного сточив наружный диаметр на точиле), куска трубы, которой я выбивал обоиму и пластинки с отверстием внутри. Так же понадобилась шпилька м12 и три-четыре гайки и шайбы. Вот оправка

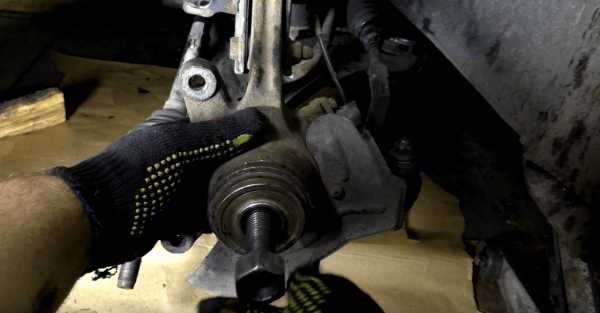

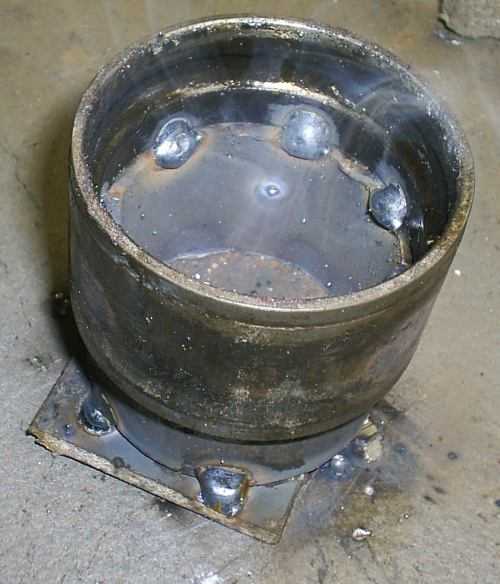

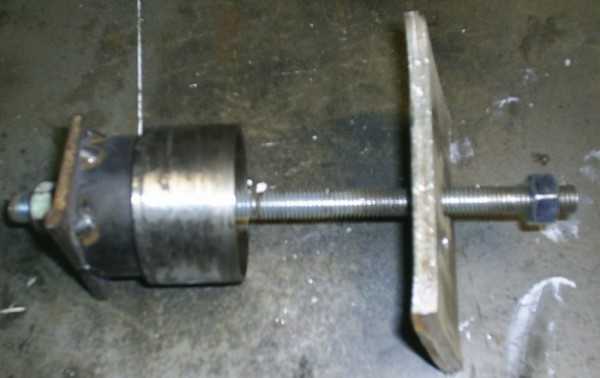

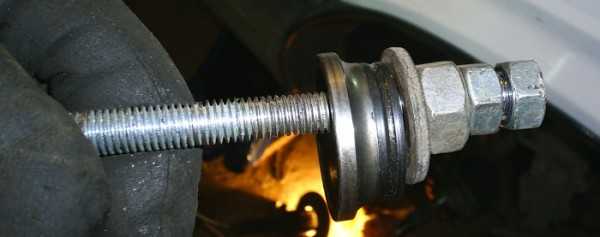

20) Вот общий вид съемника (скорее наоборот — запрессовывателя)

21) Берем новый подшипник, я взял за 295 VBFk (это Вологда, но в два раза дешевле чем VBF за 600р.) Протираем

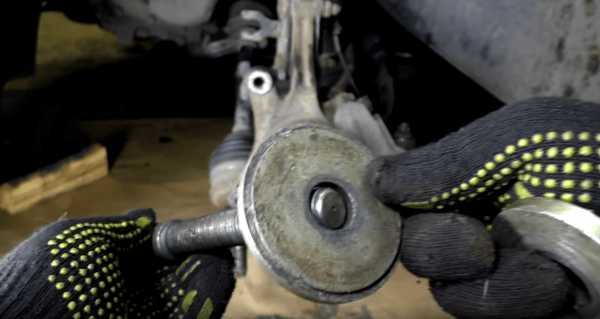

22) Устанавливаем приспособление так, чтобы при закручивании гаек обоима старого подшипника давила на наружную обоиму нового и задавливала его в поворотный кулак.

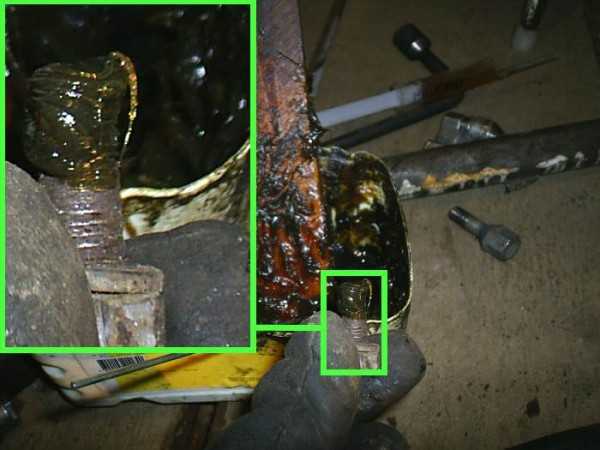

23) Резьба м12 оказалась слабовата и при затягивании гайка сорвала резьбу на шпильке (Чтобы продолжить переместил гайки таким образом, чтобы сорванная резьба не попадала в рабочую зону)

24) Сняв съемник увидел причину нежелания подшипника заходить на новое место. Просто он пошел с перекосом, как видно из наличия зазора с левой стороны. (Выстукиваем изнутри подходящей выколоткой по Наружной обоиме, я выстукивал шлицевой отверткой)

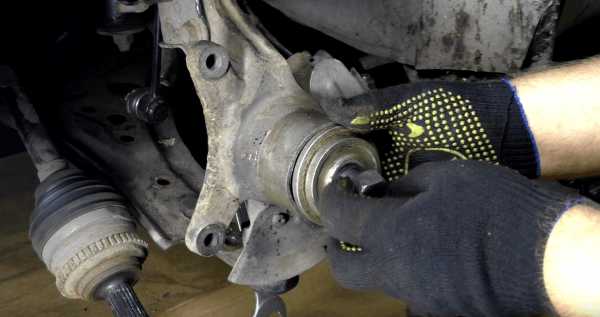

25) Стараемся запрессовать без перекосов. Потихоньку затягиваем гайку на съемнике, когда гайка начинает крутиться с трудом, ударяем пару раз по оправке и пробуем тянуть дальше, если гайка после пары-тройки ударов не перестает сопротивляться закручиванию — значит опять перекос. Новый подшипник запрессовывается рывками, То есть во время затяжки слышно как он по чуть чуть ступенчато проходит все дальше и дальше. Вот почти готово.

26) Когда подшипник визуально дошел до конца, давим съемником, пока постукивания не перестанут помогать. Теперь можно поставить внутреннюю стопорку. Вот здесь меня ждала засада. Я одел стопорку наполовину, то есть кольцо зашло в проточку, но на до конца. Я решил, что, учитывая с каким огромным усилием подшипник садился на свое место, и этого будет достаточно и оставил как есть. Это была моя огромная ошибка. ПоДрОбНоСтИ ЗдЕсЬ

27) Теперь переходим к ступице — там у нас осталась внутренняя обоима. Беру две монтажки (Как мне кажется, с набора по перебортировки КамАЗовского колеса) Вставляем в специальные проточки в ступице и одновременно надавливаем на обе монтажки до той степени пока обоима не сдвинется с места.

28) Когда обоима сдвинулась, хода монтажек не хватает для полного извлечения обоимы. Я подложил по гайке с каждой стороны. И окончатедьно выдавил обоиму со ступицы.

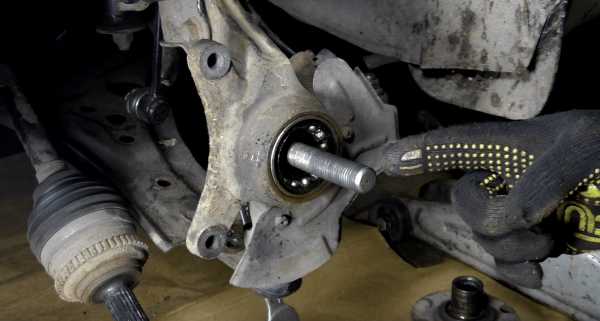

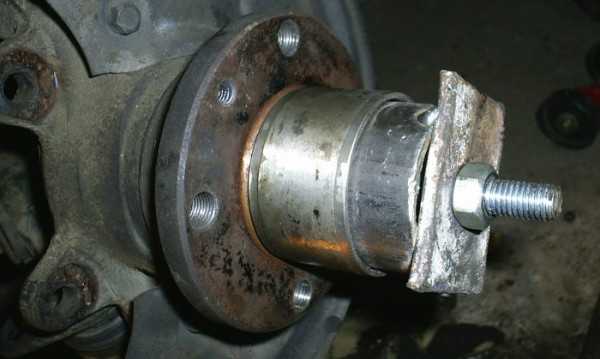

29) Теперь нужно запрессовать ступицу в новый подшипник. Одел на шпильку м12 пару гаек, шайбу со ступицы и внутреннюю обоиму старого подшипника.

30) Внутренняя обоима со стороны моторного отсеко давит на внутреннюю обоиму нового подшипника, а оправка из наружной обоимы давит на ступицу. Усилие здесь гораздо меньше, чем при запрессовке наружки.

31) Когда ступица уже почти запрессована  — можно снять съемник и дожать ступицу до упора уже при затягивании хвостовика ШРУСа. Здесь оказался маленький «нежданчик». При затягивании гайки ступица проворачивалась, а фиксатор ставить было не куда. Поэтому ставим сначала скобу.

32) Я Смазываю  все болты перед вкручиванием. Это сильно облегчает последующую разборку. Болт не приржавеет и не прикипит.

33) Одеваем скобу (Наживляем болты на сколько это возможно т.к. ступица не запрессована до конца — болты до конца не затягиваются) Затяжки болтов на половину резьбы хватило, чтобы фиксатор надежноуперся в скобу и позволил притянуть ступицу до конца.

34) Ставим фиксатор, таким образом, чтобы крючок опирался в скобу при затягивании гайки. Затягиваем ступичную гайку, допрессовывая ступицу. Не забываем поставить шайбу под гайку.

35) Теперь ОБЯЗАТЕЛЬНО нужно закернить гайку. Этот подшипник вышел из строя всего за 10000 км потому что после замены сцепления я ПОЛЕНИЛСЯ накернить, просто затянув гайку. Через недельку появился гул. Я покачал колесо — ступичная гайка была раскручена наполовину. Гайку я затянул — накернил, но подшипника после этого хватило всего на пару месяцев.
Беру шлицевую отвертку, прижимаю к гайке напротив проточки на хвостовике ШРУСа и ударяю по отвертке молотком. Отвертка заминает гайку внутрь проточки и гайка сама уже не выкрутится.

36) Теперь затягиваем болты крепления скобы, одеваем шаровую, и все остальное по порядку. Главное — не забыть вернуть тормозной шланг на место.

Времени на всю работу ушло пять часов работы. Сэкономлено 500р. (За то опыт приобретен колоссальный)

almazkayumov.livejournal.com

устройство и 3 способа его замены

Содержание статьи

Функции подшипника ступицы переднего колеса

Каждое из колес на автомобиле имеет свою ступицу. Основной функцией является обеспечение вращения колеса вокруг своей оси, а также крепления его к осям. Кроме того, при переднем приводе ступица выполняет еще и функции трансмиссии. То есть передает крутящий момент на колеса. Так же к ступице крепится тормозной барабан. В новых современных иномарках в ступицу вмонтировано большое количество датчиков, которые контролируют качество езды и системы торможения.

Исходя из года выпуска, марки и модели машины ступичные подшипники могут быть:

• шариковые радиальные;
• роликовые радиальные;
• роликовые радиально-упорные.

Сама ступица изготавливается из чугуна или различных марок стали — это делает ее прочной и выносливой. Как правило ремонты этого узла заключаются только в замене подшипников и замене смазки. Подшипник снимается и ставится с помощью съёмного ключа. Некоторые автолюбители сбивают его молотком, но это делать крайне нежелательно, ведь можно повредить посадочное гнездо для подшипника.

Устройство подшипника

Подшипник передней ступицы имеет три составляющие части: де обоймы (внешнюю и внутреннюю) и ролики в кассете. С боков эта конструкция закрывается сальниками. Сам подшипник напрессовывается и затягивается гайкой. Степень затягивания гайки регулирует степень зажатия подшипника. Бывает, при небольших стуках в ступице достаточно просто подтянуть гайку. Подшипник должен всегда находиться в смазанном состоянии для увеличения срока службы.

Причины износа

Причин износа ступичного подшипника может быть несколько.

1. Отсутствие смазочных материалов в подшипнике.
2. Перегруз автомобиля, а как следствие и перегруз ступичного узла.
3. Агрессивная манера вождения, а именно езда по песку или пыли под самое дно автомобиля. Это может повлечь за собой попадание влаги, грязи и песка, а после этого уже и деформирование подшипника.
4. Перегруз узла при заносах и дрифтовании. При заносах, резких поворотах идет перегруз узла, и это со временем приводит к износу деталей.

Конечно это не значит, что любой перегруз сразу повлечет последствия. Нет, это все постепенно, при эксплуатации и на протяжении времени.

В большинстве случаев ролики в подшипнике разрушаются не от качества езды и дорог, а от дефектов с завода — изготовителя или просто от эксплуатации. Ступичные подшипники, специально разработанные для увеличенной нагрузки, и имеют большой запас прочности.

Признаки износа

На начальных этапах неисправность определить практически невозможно без специального оборудования. Это становится понятно только при наличии гула от колеса. Именно это и есть первый признак износа подшипника. Гул очень похожий на шум от самолета. Такой же гул может быть при сильной затяжке ступичной гайки или ее слабой затяжке. Шум обычно на разной скорости разный. Так же признаком неисправности ступичного подшипника может быть люфт на колесе.

Самый простой способ определить неисправность в ступице — это постукивание ногой по колесам. Если при постукивании есть определённый люфт или звук, то это может быть первым признаком еще задолго до гула.

Если ступица начала уже гудеть, стучать или потрескивать при езде, то нужно провести более детальный осмотр узла и его последующий ремонт. Езда по дорогам может быть опасна и для Вас, и для окружающих.

Замена ступичного переднего подшипника

Разберем поэтапно, как именно проводится замена:

1. Включаем на автомобиле ручной тормоз, ставим на передачу. Задние колеса блокируем упорами, для предотвращения качения автомобиля.
2. Затем, не поднимая на домкрат, «срываем» ступичную гайку. Она обычно затянута очень хорошо. Для того чтобы машина не катилась, напарник в этот момент должен нажимать на тормоз.
3. Поднимаем колесо на домкрате и снимаем колесо, затем отвинчиваем суппорт. Следующим шагом будет снятие тормозного диска со ступицы. Дальнейшие действия можно сделать тремя методами:
4. Первый — подшипник посредством съемника снимаем прямо на месте, без снятия с автомобиля поворотного кулака. Этот метод может подойти не всем, ведь для этого нужна ремонтная яма или подъёмный механизм. Так как места там не особо много и развернуться не получится. Однако плюсом является то, что при такой замене подшипника не сбивается настройка развала, так как болт регулировки при таком способе не трогается. Если в этом положении удобно работать, то вытаскиваем или выбиваем ступицу и снимаем подшипник.

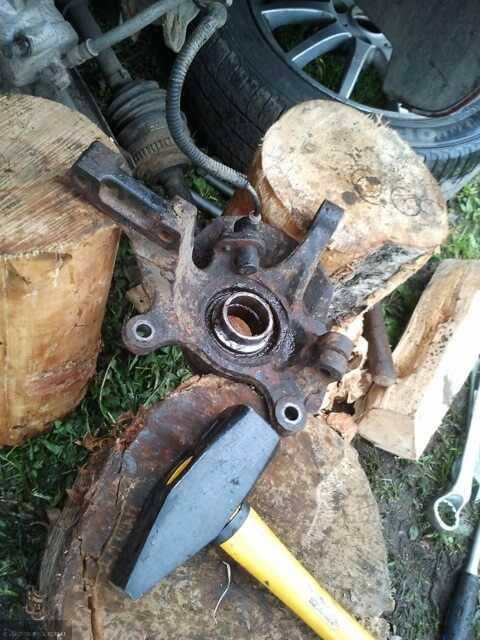

5. Второй вариант заключается в свинчивании всего механихма кулака и уже в снятом виде с использованием тисков и съемного ключа производится замена подшипника. Однако при таком варианте сбивается настройка развала. Но все же этот способ самый распространенный среди автомобилистов. Перед снятием нужно выставить две метки: одну — болт стойка, а вторую — поворотный кулак стойка. Когда происходит сборка, зачастую точности достичь не получается, однако метки дают возможность собрать практически так же как и было. Стоит отметить, что если Вы производите комплексный ремонт ходовой, а именно замену шаровых опор, наконечников и сайлентблоков — тогда это способ тоже будет наиболее подходящий и удобный.
6. Третий — заключается в снятии стойки целиком, а потом уже с применением тисков и съёмного ключа производится замена подшипника. Это наиболее трудоемкий способ, однако не у всех получается применить первые два способа по разным причинам.

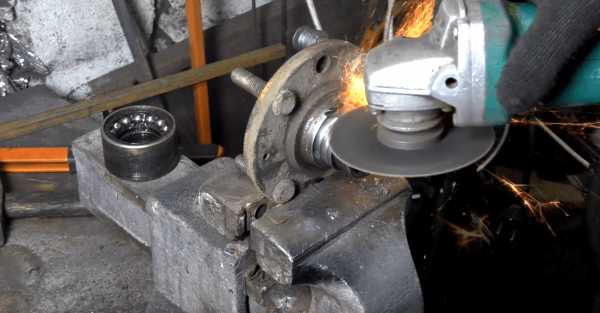

7. Следующим шагом, выбиваем аккуратно ступицу с подшипника. Затем снимаем стопорное кольцо. Далее с помощью съёмника выпрессовываем подшипник.
8. Гнездо под подшипник стоит очистить от старой смазки и мусора, затем смазать и запрессовать в поворотный кулак новый подшипник.
9. Устанавливаем на место стопорное кольцо. Ступицу посредством наставки забиваем в поворотный кулак (прилагаемое усилие при забитее должно идти на внутреннюю сторону подшипника и никак иначе).

А далее в обратном порядке собираем все механизмы, которые были разобраны.

Автослесари рекомендуют менять смазку в ступице каждые 20 — 30 тыс. км, даже без наличия гула, постукивания и люфта. Это может сэкономить средства на более дорогостоящие ремонты.

Какую смазку применять для смазки подшипника

Материалов для смазки на прилавках существует большое количество: есть специализированные и многофункциональные. Самая распространенная смазка для ступичных подшипников — смазка «Литол». Так же при замене смазки в подшипнике обратите внимание на состояние старой смазки. Если она засохла или взялась комками — не используйте ее больше в этом узле.

Заключение

При правильной, качественной сборке и надлежащем качестве деталей замену подшипников ступицы нужно делать не часто. Подшипник изготавливается с большим запасом прочности. Так же, если следить за наличием и состоянием смазки в подшипниках, то замена будет крайне редкая. Ведь порой легче не допустить поломки, нежели ее ремонтировать.

Пожалуйста, оцените этот материал!

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

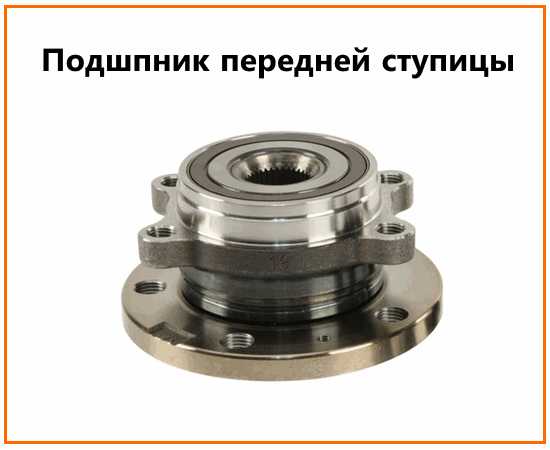

Подшипник передней ступицы

Когда нужно начинать думать о смене подшипника передней ступицы

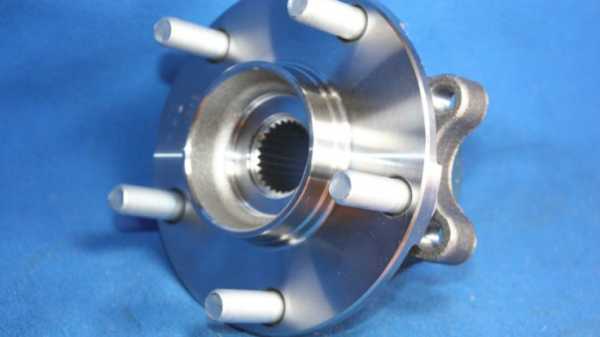

Передняя ступица

Также повышенный нагрев ступицы говорит о необходимости срочной замены ее подшипника.

Размеры и номера ступичных подшипников

Классика

Какие ступичные подшипники подойдут для конкретного авто определяют по маркировке, которая шифрует размеры, номер, полюсность (количество роликов) и ширину изделия.

ВАЗовский ступичный подшипниковый узел номер 7804 и 7805

Ступичный подшипниковый узел 7804/7805

Преждевременный выход со строя ступичных подшипников ВАЗ — 07

• из-за избыточной смазки;
• из-за недостаточной смазки;
• при несоответствующих смазках;
• при попадании в изделие грязи, влаги и пыли, которые могут вызывать, в том числе, и коррозию металла;
• из-за перекоса обоймы во время монтажа;
• из-за повреждений кромок подшипника во время монтажа;
• при превышении нагрузочной стойкости изделия;
• из-за поломки наружного стопорного кольца.

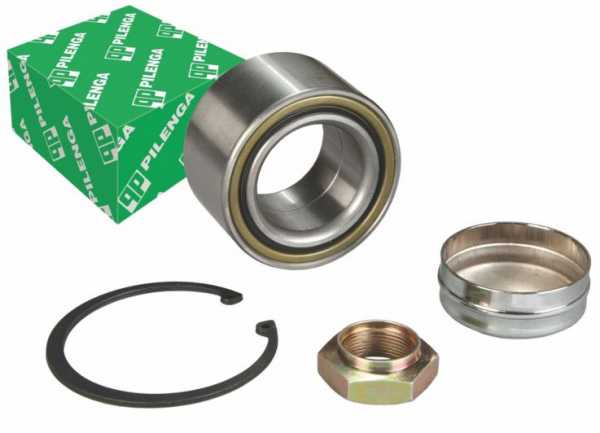

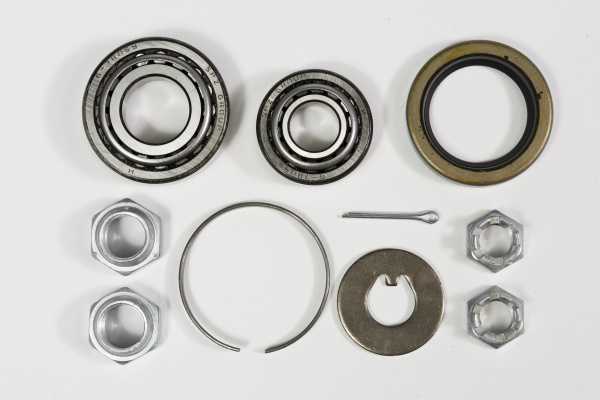

Выбор ремонтного комплекта для передней ступицы

• внешний и внутренний подшипник ступицы;
• сальник;
• кольцо сальника;
• шайба на внешний подшипник;
• две гайки с левой и правой резьбой.

Ремонтный комплект

Не забудь сохранить статью!

podshipnikcentr.ru

Подшипник ступицы описание виды диагностика замена фото видео.

Ступичный подшипник – один из важных элементов в автомобиле. При его отсутствии колеса попросту не будут вращаться. Данный элемент постоянно испытывает высокие нагрузки, поэтому его изготавливают только из качественных материалов. Но из-за больших пробегов автомобиля, а также по причине неправильной эксплуатации данная деталь может выйти из строя раньше. Специалисты рекомендуют ступичные подшипники менять сразу же, а иначе можно попасть в большие неприятности. Итак, давайте рассмотрим, что делать, если загудел ступичный подшипник, какое у него устройство и чем опасна езда с таким неисправным элементом.

На самом деле, гудение – это только первый сигнал. Дальше ситуация может развиваться быстро и стремительно. На фоне гудения детали водители начинают слышать треск, который исходит из района передних колес автомобиля. И вот в какой-то момент, когда подшипник не сможет выдержать оборотов, он разлетается вдребезги. О том, что случится дальше, легко догадаться. Вначале колесо заклинит, и в самый неподходящий момент автомобиль станет неуправляемым, и его понесет. Далее, сломается опора рычага подвески, а полуось деформируется. Ремонт подвески обойдется автовладельцу значительно дороже, нежели обычная замена ступичных подшипников.

Для самостоятельной диагностики нужно уметь «слышать» автомобиль. Чтобы знать, как определить, какой подшипник ступицы гудит, для начала следует познакомиться с устройством данного элемента, узнать причины неисправностей, а также научиться выполнять самостоятельно диагностику и замену этих деталей.

Симптомы поломки

Вот тут самое интересное — как определить неисправность, есть несколько сто процентных методов.

1) «Сухой» хруст. Когда ступичный подшипник выходит из строя, то появляется звук как бы хруста при движении. Это перекатываются сферические элементы. Они разбили обойму в которой находились и теперь расположены не равномерно. Этот звук вы не с чем не перепутаете, поверьте, в салоне этот звук прекрасно слышится. Это самый первый симптом – как появился такой звук сразу же едем на СТО.

2) Вибрация. Если подшипник уже хорошо изношен, то должна появиться вибрация, как в руль так и в кузов. Это говорит о том, что сферические элементы уже хорошо износили обойму подшипника, еще немного и возможно наступит «клин». Срочно меняем.

3) Машину тянет в сторону. Также возможно, часть с неисправным элементом не работает нормально – если можно так выразится, она немного стопорится, а поэтому автомобиль будет тянуть в ту или иную сторону, как при неправильном сход-развале.

Что будет если не менять

Многие автолюбители катаются с неисправными ступичными подшипниками, да еще и разгоняются под 100 и выше километров в час – ребята это очень опасно, запомните это связующий элемент колеса, который отвечает за его вращение. Если он разбит, то в любой момент его может заклинить. А это резкая остановка одного из передних колес. Теперь представьте если у вас скорость 100 км/ч – вы на такой скорости просто вылетите на обочину это в лучшем случае, но можете вылететь и на «встречку», а тут и до аварии недалеко. Бывали случаи когда машины переворачивались. Так что ребята подшипник ступицы – это очень опасно, если не хотите менять так ездите с небольшими скоростями, до 40 км/ч, иначе может закончится все очень плачевно.

Диагностика

Проверить жизнеспособность подшипника ступицы совсем просто, это сможет сделать даже абсолютно далекий от механики человек. С соответствующей стороны, где прослушиваются подозрительные звуки, передок поддомкрачивается, чтобы колесо зависло в воздухе; Диск держится руками за верх и низ и раскачивается: одной рукой толкаете, второй тянете на себя. Если колесо свободно поддается воздействию, подшипник уже негоден к службе. Даже на первый взгляд незначительный люфт свидетельствует о том, что подшипник начал сыпаться; если же скат просто болтается, значит, меры нужно принимать срочно.

Тянуть и дергать можно смело: колесо выдерживает гораздо более серьезные нагрузки, чем может оказать человек без дополнительной техники. Суммируя все сказанное, на вопрос, можно ли ездить, если гудит подшипник ступицы, следует ответить так: допускается, пока гул еще совсем тихий, на небольшой скорости, объезжая малейшие колдобины – и желательно в направлении автомагазина или СТО. Даже рисковые водители считают, что больше 200 км с такими симптомами проезжать не стоит, если вы цените свою жизнь и не готовы жить с тяжким грузом вины за чужую

Подшипник ступицы переднего колеса – что он собой представляет?

Передняя подвеска автомобиля выполняет огромное количество функций, основная из них — обеспечение управляемости автомобилем. Для надёжности между осью поворотного кулака и ступицей устанавливают по два подшипника. Они могут отличаться по размерам, но обязательно имеют конусную форму. Закрепляются они на оси упорной шайбой и гайкой. Чем сильнее затягивать гайку, тем плотнее будут прижиматься ролики. Это даёт возможность очень точно проводить регулировку для исключения люфта. Для водителя существует один не очень удобный фактор при эксплуатации автомобиля. Из-за отсутствия штатной защиты и возможности загрязнения при нарушении целостности сальника подшипник ступицы колеса требует постоянного внимания. Очень часто смазочный материал вытекает от высокой температуры или вымывается при частом взаимодействии автомобиля с водой. Соответственно, в корпус ступицы попадает дорожная пыль и песок. Абразивный мусор приводит к износу деталей, которые придётся обязательно менять.

Гудит подшипник ступицы: можно ли ездить?

Некоторые автовладельцы с неисправными подшипниками не просто ездят, но и разгоняют автомобили до 100 и выше км/ч – это очень опасно. Не стоит забывать, что ступичный подшипник – это элемент, который отвечает за возможность вращения колеса. Если данный узел разбит, его в любой момент может заклинить, а это очень серьезно. Часто из-за этого случаются аварийные ситуации со смертельными исходами. Клин — это резкая остановка одного из передних колес, если разрушен передний ступичный подшипник. На скорости в 100 км/ч автомобиль в самом лучшем случае улетит на обочину дороги, а может выбросить его и на встречную полосу. Также часто автомобили переворачиваются. Стоит помнить, что ступичный подшипник – это ключевой узел. Если гудит подшипник ступицы, можно ли ездить? Можно, однако не быстро, до 40 км/ч.

Гудит подшипник ступицы: сколько можно проехать?

Новички среди автомобилистов часто задают этот вопрос. Нужно сказать, что расстояние это зависит от качества дорог. В некоторых местах дорожное покрытие запросто угробит даже ходовую часть внедорожника. Поэтому лишний раз не стоит рисковать, человеческая жизнь одна.

Профессиональные автомеханики утверждают, что ездить все-таки можно, однако допускается это до тех пор, пока гул еще еле-еле слышен. Разрешается движение только на небольших скоростях. При этом нужно объезжать и небольшие ямы и выбоины. Даже водители, которые любят рисковать, уверены, что с такими симптомами более 200 км проезжать опасно. Теперь вы знаете, как определить, какой подшипник ступицы гудит. Эти советы должны помочь начинающим автомобилистам, которые только-только сели за руль транспорта.
