Устройство и принцип работы подушки безопасности в автомобиле

Дата публикации: .
Категория: Автотехника.

Производители автомобилей стараются заботиться о своих клиентах и оборудуют авто не только надежными ремнями безопасности, но и подушками безопасности (также их называют пневмоподушками или Airbag). При этом в современных машинах их может быть от 2 до 7. Что же собой представляют подушки безопасности в автомобиле и как они действуют? Попробуем разобраться.

Что собой представляет «аэрбег»

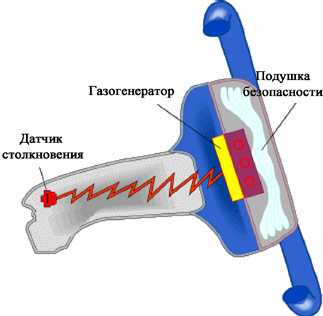

Устройство подушки безопасности довольно простое. Условно изделие можно разделить на три составные части: сумку, датчики удара и газогенератор (систему надува).

Сумка

Представляет собой тонкую, многослойную, нейлоновую оболочку (толщиной не более 0,4 мм) способную выдерживать большие кратковременные нагрузки. Сумка расположена в специальной шине, которая закрыта специальной накладкой из ткани или пластика.

Датчики удара

Эти компоненты, как правило, располагаются в передней части машины. Они отвечают за своевременное срабатывание подушки безопасности автомобиля, то есть именно эти сенсоры активируют ее сразу после столкновения с объектом на скорости более 20 км/ч. Однако при этом учитывается также и сила удара, поэтому пневмоподушка может сработать даже в стоящем авто, если столкновение было достаточно сильным.

Датчики устанавливаются двух типов:

  • Ударные (фиксируют удар, который приходится на кузов).
  • Датчики пассажирского сидения (благодаря им можно исключить срабатывание системы, если помимо водителя в машине больше никто не находится).

Помимо датчиков в системе также часто дополнительно устанавливаются акселерометры (помогают определить положение авто).

Газогенератор

Первоначально эти элементы были оснащены всего одним пиропатроном, из-за чего было очень сложно регулировать подачу газа в подушку исходя из габаритов и положения сидящего в машине человека. Однако современные «аэрбеги» имеют 2 пиропатрона. Первый (основной) выпускает 80% газа (так называемая мягкая посадка), второй подключается только в том случае, если столкновение было слишком сильным и человек нуждается в более жесткой подушке.

Все 3 составляющие пневмоподушки должны быть исправными, только в этом случае можно гарантировать, что защитные элементы сработают безотказно.

Как происходит срабатывание «аэрбега»

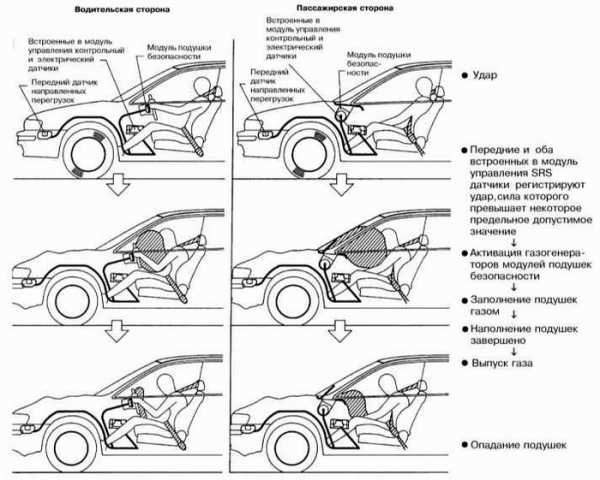

Принцип работы подушек безопасности можно условно разделить на несколько этапов:

  • Столкновение транспортного средства с другим объектом.
  • Автоматическое срабатывание электронных датчиков, которые запускают следующий механизм.
  • Система получает сигнал от электронного блока управления и происходит срабатывание детонатора (заряда из таблеток натриевой кислоты), вследствие чего газ (аргон или озон) нагревается и под высоким давлением (до 250 мПа) вырывается наружу. Однако перед этим он проходит через специальный металлический фильтр и остужается.

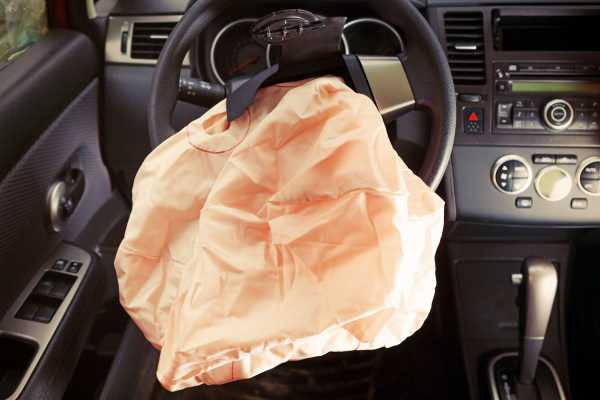

  • Происходит резкое заполнение подушки, и она раскрывается через 30 миллисекунд после того, как сработавшие датчики отправили сигнал.

  • Водитель или пассажир авто ударяется головой об «аэрбег», который значительно гасит энергию полученного удара. Благодаря этому на человека приходится всего 10% остаточного удара.
  • Подушка «опадает».

Говоря о том, как работают подушки безопасности, стоит учитывать конструктивные особенности автомобиля, так как в некоторых машинах есть всего 2 «аэрбега», тогда как в других аварийные элементы установлены практически в каждой плоскости.

Разновидности подушек безопасности

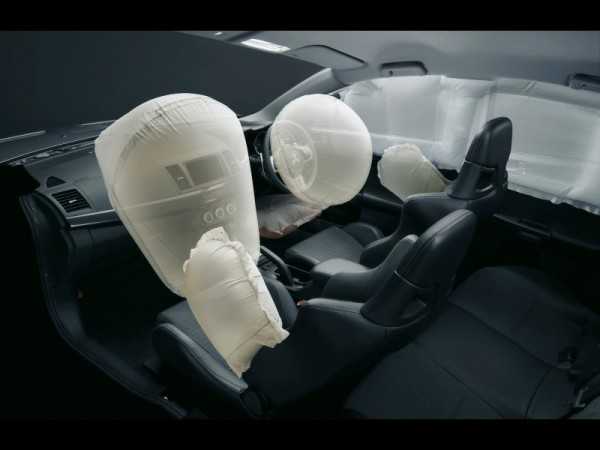

Сегодня автомобили могут быть оборудованы сразу несколькими типами защитных элементов.

Фронтальные

«Аэрбеги», расположенные в рулевом колесе (водительские) и в верхней части панели инструментов (пассажирские), считаются самыми распространенными. Они устанавливаются даже на самые бюджетные машины. Эти подушки отличаются друг от друга по размерам, так как расстояние от руля до водителя значительно меньше, чем от человека, сидящего рядом, до «торпедо».

Элементы срабатывают только при столкновении передней части авто. Однако уже разработана подушка безопасности водителя многоступенчатого типа, которая активируется при столкновениях разного типа и тяжести.

Важно! На передней пассажирской подушке безопасности находится кнопка отключения, которую необходимо обязательно нажимать, если на таких сидениях перевозится ребенок в специальном автокресле.

При поездке в авто с фронтальными защитными элементами нужно обязательно уточнить у водителя, есть ли в «торпедо» пневмоподушка. Если таковая имеется, то в руках нельзя перевозить сумки, пакеты и прочие предметы или упираться коленями в место, где находится airbag.

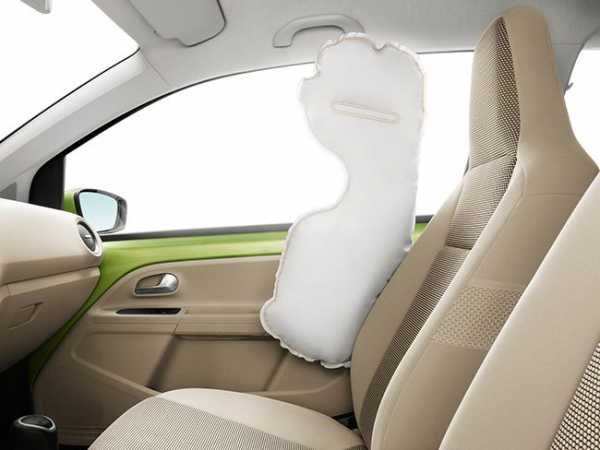

Боковые

Данная разновидность пневмоподушек обычно встречается только в «продвинутых» комплектациях авто. Такие «аэрбеги» предназначены для зашиты плеч, грудной клетки, живота и таза в случае бокового столкновения. Как правило, эти элементы размещаются внутри передних сидений, но также есть и модели для задних кресел, предназначенные для защиты людей, сидящих сзади.

Полезно! Если в авто установлены боковые подушки, то в отсеках дверей нельзя хранить крупные или острые предметы.

Шторки

Также эти элементы часто называют головными подушками безопасности, которые по большому счету тоже предназначены для защиты пассажиров и водителя от боковых ударов, а также от осколков стекла. Они, как правило, устанавливаются либо только для передних сидений, либо для обоих рядов кресел. Размещаются эти элементы в боковых частях крыши авто (над окнами) и иногда в боковых стойках.

Коленные

Данные защитные элементы срабатывают при фронтальном ударе авто. Такие подушки устанавливаются преимущественно на автомобилях средней ценовой категории (С-класса). Как правило, защитные элементы этого типа находятся под рулем и под «торпедо».

Важно! При наличии такое пневмоподушки водитель должен отрегулировать свое кресло таким образом, чтобы от нижней части панели он был на расстоянии нем менее 10 см.

Также сегодня встречаются и менее распространенные разновидности «аэрбегов». К ним относятся задние боковые подушки и центральные пневмоподушки.

Стоит учесть, что при покупке б/у авто у многих может возникнуть логичный вопрос, как проверить подушки. Дело в том, что прежний владелец машины мог уже использовать газовый заряд устройства, но не наполнил airbag повторно (сделать это можно только в автосервисе).

Проверяем подушки безопасности

Сразу после покупки б/у авто, новый владелец железного коня должен убедиться не только в работоспособности своего приобретениея, но и проверить подушки безопасности. В первую очередь стоит убедиться в том, что они вообще предполагаются для данной модели машины. Об этом будут свидетельствовать соответствующие надписи SRS или Airbag на «баранке» и панели «торпедо». Вокруг этих аббревиатур не должно быть сколов или царапин, так как это означает, что защитный аксессуар уже был использован и не факт, что прежний владелец позаботился о дорогостоящей услуге по заполнению пневмоподушек газом. Однако, даже если переустановка изделия была все же произведена, нет гарантии, что процедура выполнена корректно.

Полезно! Срок годности подушек обычно составляет от 10 до 14 лет (в зависимости от модели, марки и года выпуска машины). После этого срока патрон разряжается и изделие приходит в негодность.

Также стоит обратить внимание на стекла (особенно на лобовое). Если они менялись, то вероятнее всего подушка безопасности уже использовалась.

Стоит обратить внимание на дату изготовления ремней безопасности. Данные должны совпадать на всех сиденьях. Если эти элементы были заменены, то возможная причина – сильный удар, который также провоцировал открытие «аэрбега».

Кроме этого, есть еще несколько способов, как проверить наличие и работоспособность подушек:

  • Включить зажигание и дождаться появления на приборной панели надписи «аэрбег», которая должна исчезнуть через несколько секунд.
  • Если в авто есть специальный разъем для диагностики работы систем (обычно расположен под рулем), то необходимо завести двигатель, подождать 30 секунд и закрыть контакты 4 и 13 при помощи обычной канцелярской скрепки. После этого кнопки на приборной панели должны начать моргать. Если на одной из них отображается человек с подушкой, и эта кнопка моргает чаще остальных, то это говорит об ошибке получаемого кода. Если лампочка и вовсе не подает признаков жизни, то это свидетельствует о том, что продавец авто вообще отключил этот модуль.

avto-moto-shtuchki.ru

Пиропатрон в подушку безопасности водителя

по порядкупо росту ценыпо снижению ценыпо новизне

  • 71743495

  • TIU.RU_INNER_ID_71743496

  • 71743511

  • 71912711

  • 71743514

  • 224057826

  • 227097159

  • TIU.RU_INNER_ID_228654706

  • 228898274

  • 228900359

  • TIU.RU_INNER_ID_228935293

  • TIU.RU_INNER_ID_228936428

  • TIU.RU_INNER_ID_228946607

  • TIU.RU_INNER_ID_229207631

  • 229222746

  • 229280791

  • TIU.RU_INNER_ID_231192866

  • TIU.RU_INNER_ID_231202700

  • TIU.RU_INNER_ID_231205186

  • 277653753

  • 357947222

airbag911.ru

Пиропатрон в подушку безопасности шторка

Головные подушки безопасности (другое наименование ― «шторки» безопасности) служат, как следует из названия, для защиты головы при боковом столкновении. Впервые «шторки» безопасности начала устанавливать компания Toyota в 1998 году. Располагается в зависимости от модели автомобиля в передней части крыши, между стойками и в задней части крыши. Подушки защищают пассажиров переднего и заднего рядов сидений. Уважаемые автолюбители мы рады представить вам новые пиропатроны в подушку безопасности  боковой завесы (шторка). Еще их называют газогенераторы в подушку безопасности.  Совершенно не обязательно покупать новую подушку безопасности, это как раз тот случай, когда экономия не идет в разрез с результатом. Наверняка каждый из вас сталкивался с ситуацией когда требовалось купить довольно не дорогую деталь, а продается она в сборе с каким либо узлом за приличные деньги, здесь ситуация аналогичная. Заводу выгодно продать вам узел в сборе (модуль подушки безопасности) так как маржа с замены пиропатрона очень мала. Все наши пиропатроны имеют серийный номер завода изготовителя и устанавливаются на многие европейские автомобили. И вопреки бытующему мнению наших клиентов, что Китайские пиропатроны взрываются сами по себе в момент движения, позвольте вас разуверить.  Китайские пиропатроны в подушку безопасности автомобиля не взрываются сами по себе, это технически не возможно, команду на воспламенение  подает блок SRS автомобиля!!! И поверьте нам, что на заводах выпускающих автомобили умеют считать каждую копейку способную удешевить производство и предложить покупателю доступные цены на продукцию. И если деталь можно купить гораздо дешевле в Китае, то поверьте, ее там и закупят. А установить в оригинальный каркас пиропатрон из Китая, мешок надувной из Кореи, и наклеить для вашего спокойствия оригинальный лейб не составит труда. Газогенератор служит для наполнения оболочки подушки газом. В совокупности оболочка и газогенератор образуют модуль подушки безопасности. Конструкции газогенераторов различают по форме (куполообразные и трубчатые), по характеру работы (с одноступенчатым и двухступенчатым срабатыванием), по способу газообразования (твердотопливные и гибридные). Твердотопливный газогенератор состоит из корпуса, пиропатрона и заряда твердого топлива. Заряд представляет собой смесь азида натрия, нитрата калия и диоксида кремния. Воспламенение топлива происходит от пиропатрона и сопровождается образованием газа азота. Гибридный газогенератор состоит из корпуса, пиропатрона, заряда твердого топлива и газового заряда под высоким давлением (сжатый азот или аргон). Наполнение подушки безопасности происходит сжатым газом, который освобождается выталкивающим зарядом из твердого топлива. Как правильно подобрать пиропатрон смотрите в разделе «ПОДБОР ПИРОПАТРОНА В ПОДУШКУ БЕЗОПАСНОСТИ»

Материал подготовлен на основе авторской статьи Александра Суслинникова на сайте systemsauto.ru

airbag911.ru

виды, устройство, назначение и принцип работы

Безопасность при вождении — один из первых вопросов, которым стоится озаботиться будущему водителю при покупке автомобиля. Среди всех элементов безопасности ключевое место занимают подушки безопасности. Качественные подушки могут уберечь от удара даже при непристегнутых ремнях.

Виды

Практически все современные автомобили выпускаются с расчётом на последующую установку подушек безопасности, поэтому не стоит заранее волноваться о том, «куда их установить» и «есть ли для них место в автомобиле». Именно принцип различия подушек по расположению в салоне лежит в основе основной классификации подушек безопасности.

Фронтальные

Как становится понятно из названия, предназначены они для погашения импульса при лобовом столкновении. Подушка водителя расположена в рулевом колесе, а пассажирская спрятана в панели. Основной целью фронтальных подушек является предотвращение травмирования самых уязвимых мест на теле: головы и шеи. Подушка поглощает порядка 90% всего импульса, а также значительно смягчает контакт лица с находящейся перед ним поверхностью.

Боковые (шторки)

Как правило, шторки располагаются в крайних полостях сидений водителя и пассажира. В отличие от фронтальных, боковые подушки безопасности призваны смягчить последствия удара для корпуса в целом, а не только для верхней части тела. Также различают водительские и пассажирские подушки. В норме для каждого стоит по две шторки(они находятся по краям от головы).

Шторки безопасности

Головные(шейные)

Их так же стоит по две на каждого. Представляют собой разновидность боковых, но более специализированную. Призваны защитить от бокового удара именно голову. Находятся в крыше автомобиля, как со стороны дверцы, так и в центре.

Коленные

Достаточно недавно появившаяся разновидность подушек, основной целью которой является защита от травм хрупкого коленного сустава. Со стороны водителя находятся под рулём, со стороны пассажира в районе бардачка. Стоит по две.

Центральные

Как и коленные, появились достаточно недавно и в функциональном плане очень похожи на шторки(боковые подушки безопасности). Обеспечивают дополнительную защиту для рук, прежде всего при боковых столкновениях. Размещаются такие airbag в центральной части салона. Их стоит максимум две на всю машину — по одной для передних и для задних(если возможно) пассажиров.

Кроме этого, все подушки можно условно также разделить на пассажирские и водительские. Дело в том, что водительское место, как правило, несколько отличается от пассажирских средним расстоянием между телом и ближайшими твердыми поверхностями в момент столкновения. Самое серьёзное различие заключается врасстоянии от тела водителя до рулевого колеса, которое сильно разнится с расстоянием между пассажиром и приборной панелью.

Имеют место и другие небольшие различия в расстояниях. В связи с этим, при установке подушек безопасности их размер и скорость полного срабатывания должны подбираться с учётом их расположения и конструкционных особенностей автомобиля. К счастью, в настоящее время в продаже уже начинают появляться подушки, работу которых можно идеально отрегулировать исходя из множества параметров, среди которых есть даже такие, как рост и вес водителя.

В настоящий момент ведутся разработки нового вида подушек безопасности, предназначенных для задних пассажиров. Толчок для начала разработок — частые травмы среди задних пассажиров, которых ремни безопасности не всегда спасают от удара. Причина, по которой подушки для задних пассажиров ещё не созданы заключается в ещё более значительных, в отличие от передних мест, колебаниях расстояний между пассажиром и внутренними поверхностями автомобиля. Это подразумевает, что принцип работы задних подушек хоть и будет основываться всё на том же пиропатроне и выбросе газа, неизвестно, сколько технических модификаций придётся претерпеть им до своего окончательного воплощения в жизнь. Однако с учётом существующих достижений в области разработок систем безопасности, можно быть уверенными, что они появятся в продаже уже в ближайшие годы.

Устройство

В устройстве любой airbag можно выделить три основных элемента:

  • Модуль подушки безопасности, включающий непосредственно саму подушку и сопутствующие ей механизмы фиксации и срабатывания(пружина, контактное кольцо и пиропатрон).
  • Датчики удара(деформации).
  • Модуль контроля работы системы.

Модуль контроля включает в себя систему регистрации данных от датчиков столкновения, систему диагностики состояния подушек безопасности(их исправности) и систему оповещения водителя в случае обнаружения неисправности в работе системы(сигнальную лампу).

Датчики деформации представляют собой устройства, которые стоят в разных участках частях машины и сработают при чрезмерно резких изменениях в скорости движения автомобиля.

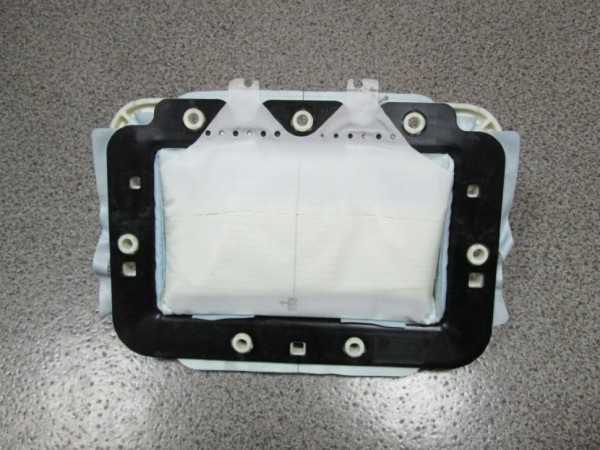

Основными элементами модуля подушки безопасности являются разъем подушки безопасности, часовая пружина и контактное кольцо(для подушки, устанавливающейся в рулевое колесо), пиропатрон, газогенерирующий элемент, крышка и сама подушка. Подушка безопасности производится из тонкого нейлона толщиной порядка полумиллиметра, который обладает достаточной прочностью для торможения летящего по инерции тела водителя(пассажира).

Устройство подушки безопасности

Пиропатрон представляет собой детонирующее устройство, которое своей детонацией способствует выбросу из газогенерирующего элемента газа, раздувающего подушку за доли секунды.

Газогенератор

Часовая пружина является специфическим для рулевой airbag элементом, который способствует бесперебойной подаче питания на модуль и его связь с модулем контроля. Разъём подушки обеспечивает подключение модуля к системе контроля, а так же оповещение о наличии проблем в работоспособности подушки при плохом подключении.

Во время проведения технических работ разъём предотвращает случайное срабатывание подушки.

Крышка подушки безопасности(она же заглушка) является декоративным элементом, скрывающим подушку безопасности от глаз до момента срабатывания.

Принцип действия

В общих чертах, принцип работы airbag таков: после удара авто сработают датчики, которые находятся в машине. Как только они сработают и пошлют сигнал в устройство управления airbag, последнее определяет, сколько и какие airbag нужно активировать. Затем, подаётся сигнал и срабатывает пиропатрон, находящийся в airbag, раздувая подушку.

Теперь более подробно. При попадании автомобиля в аварию, в результате удара машина приобретает нехарактерное для неё ускорение, а так же получает повреждения. Резкое изменение скорости в результате удара — условия срабатывания подушек безопасности. Указанные изменения моментально фиксируется соответствующими датчиками. Датчики передают информацию в модуль управления, откуда сигнал идёт уже на конкретные модули подушек безопасности.

При получении сигнала к срабатыванию, в модуле подушки безопасности детонирует пиропатрон. Высвобождающийся в результате объём газа раздувает подушку безопасности за считанные доли секунды.

Сколько времени это занимает? Как правило, время срабатывания составляет порядка 15-25 миллисекунд. Такой короткий промежуток времени обусловлен необходимостью надува подушки прежде, чем она произведёт контакт с телом. В противном случае, удар о подушку будет не только не смягчающим, но может стать причиной серьёзных травм, и даже смерти. Такие случаи имели место на первых этапах истории развития подушек безопасности. Современные airbag лишены этих недоработок. Помимо мгновенного раскрытия, они имеют и такую особенность строения, как газоотводные отверстия. Это значит, что подушка начинает сдуваться почти сразу после срабатывания, тем самым компенсируя чрезмерное давление на тело пострадавшего не давая ему задохнуться(в случае с фронтальными подушками).

Итог

Безусловно, устанавливать или нет подушки безопасности на своё авто — личный выбор каждого. Однако, исходя из многолетней статистики аварий, не следует отказываться от установки airbag без наличия на то веских причин. Если же есть сомнения, нужна ли вам подушка безопасности, то лучше всего запастись уверенностью, посмотрев видео и почитав соответствующую литературу.

carprofy.ru

Подушка безопасности — можно ли ремонтировать?

Любой современный автомобиль оснащен системой активной безопасности, в которую и входит подушка. При столкновении достаточной силы, срабатывает датчик удара, который передает сигнал на контроллер. В свою очередь контроллер подает сигнал на подушки безопасности и отключает топливный насос.

Эти меры при столкновении на скорости до 40 километров в час позволяют избежать повреждений, а на скорости до 80 километров в час серьезно снизить тяжесть травм.



При столкновении на скорости свыше 90 километров в час эффективность подушек снижается, а при ударе о подушки на скорости свыше 130 километров в час человек получает тяжелые травмы. Поэтому подушка безопасности не является панацеей, а дает дополнительный шанс избежать травм и гибели.

Как устроена подушка безопасности

Подушка безопасности состоит из пяти элементов:

  • пиропатрона;
  • электронной схемы;
  • многожильного кабеля с разъемом;
  • мешка подушки;
  • крышки.



Основной элемент подушки – пиропатрон, который при срабатывании выделяет достаточное количество азота или аргона. При срабатывании пиропатрона выделяется определенное количество газов, поэтому при столкновении на небольших скоростях подушка полностью надувается и эффективно амортизирует, предотвращая повреждение от ударов о двери или другие твердые поверхности. Каждая подушка безопасности соединена с контроллером посредством многожильного кабеля. По этому кабелю контроллер системы безопасности опрашивает электронную схему подушки, проверяя ее состояние, а также подается постоянное питающее напряжение. При срабатывании датчика удара, контроллер по этому же кабелю подает сигнал за включение пиропатрона. В исходном состоянии мешок подушки плотно сложен и закрыт декоративной крышкой. При срабатывании пиропатрона выделяются газы, которые быстро наполняют мешок, в результате чего он увеличивается в размерах, выдавливает крышку и превращается в подушку безопасности.

Видео — Как работает подушка безопасности

Можно ли ремонтировать подушку безопасности

Многие владельцы современных автомобилей, особенно дорогих иномарок, задаются этим вопросом. Ведь цена новой подушки безопасности достигает 500 долларов США, а учитывая что их устанавливают до 8 штук, затраты на замену получаются просто огромными. Поэтому некоторые доморощенные специалисты предлагают восстановление или ремонт использованных подушек.

Прежде, чем выносить вердикт, можно их ремонтировать или необходимо заменять целиком, необходимо разобраться, что происходит во время срабатывания подушки. Пиропатрон – одноразовое устройство, которое невозможно качественно починить. Любые попытки самостоятельно начинить его рабочей смесью приводят лишь к одному – количество и состав газа, который выделяется при срабатывании, не соответствуют заданным параметрам. Ведь количество газа должно соответствовать объему подушки, в противном случае она или лопнет, или не сможет качественно самортизировать удар. Поэтому вес заряда должен быть подобран с точностью до микрограмма. То же самое относится и к составу рабочей смеси. Поэтому любые попытки самостоятельно снарядить пиропатрон, во-первых, крайне опасны, а во-вторых, говорят о том, что «специалист» пытается делать работу, в которой не понимает ничего.



После срабатывания пиропатрона мешок подушки надувается. В некоторых случаях в нем появляются пробоины. Теоретически, такой мешок можно заклеить, после чего он готов для повторного использования. Но тут нужно понимать, какие нагрузки воздействуют на мешок. Средний вес человека 70 килограмм. При ударе в бетонную стену на скорости 100 километров в час скорость приближения водителя или пассажира к препятствию составит от 20 до 30 метров в секунду. Учитывая амортизирующую способность подушки, она будет испытывать давление как минимум в одну тонну. Поэтому некачественная склейка приведет к прорыву подушки, в результате чего человек ударится о твердую поверхность. Поэтому ответ на вопрос – заклеивать поврежденный мешок подушки безопасности или купить новый, каждый решает самостоятельно, ставя на кон свои (а нередко и не только свои) жизнь и безопасность.

После срабатывания пиропатрона мешок выдавливает декоративную крышку. Вот ее как раз вполне допустимо починить самостоятельно и использовать повторно. Но стоимость новых крышки и подушки (мешка и пиропатрона) различается в сотни раз. Поэтому никакого смысла возиться с восстановлением крышки, нет. Разве что возникло желание вместо подушки установить декоративную имитацию. В этом случае удастся восстановить внешний вид руля, двери, сидений, где были установлены подушки безопасности, но при столкновении человек получит тяжелые, нередко несовместимые с жизнью, травмы.

Но самая главная проблема не в ремонте или замене подушки безопасности. Можно купить новый блок или приобрести исправный на авторазборке и установить вместо использованного. Но, контроллер системы безопасности отслеживает состояние датчика удара и подушек, поэтому потребуется обнуление памяти, что самостоятельно выполнить невозможно. Для этой работы необходимо специальное оборудование и серьезные познания.

Вывод

Ремонт подушки позволяет сэкономить (по сравнению с ее заменой), но многократно снижает безопасность водителя и пассажиров. Стоит ли экономия такого риска, каждый решает самостоятельно, потому что цена ошибки – человеческая жизнь. Поэтому не рискуйте здоровьем и жизнью, пытаясь сэкономить на безопасности.

vipwash.ru

Обманка подушки безопасности своими руками

Небольшие ДТП и столкновения на дороге – явление очень частое. В принципе, особо страшного в этом ничего нет – небольшие вмятины на кузове и все, если бы не одно «но» — система пассивной безопасности, то есть подушки и шторки безопасности, которыми сейчас комплектуются многие автомобили. Часто даже при небольших столкновениях они срабатывают.

Сами подушки безопасности – одноразовые, и, если они сработали — их нужно менять.

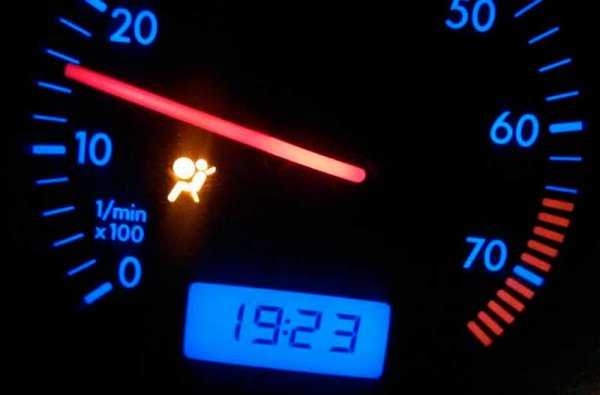

При этом после срабатывания на приборной панели всегда горит сигнальная лампа, указывающая на неисправность пассивной безопасности автомобиля.

Не всегда нужно и столкновение, чтобы лампа начала гореть, пиропатроны подушек имеют свой ресурс, после чего они становятся негодными, в результате этого на приборке будет постоянный раздражающий многих свет.

Выходов из данной ситуации две – купить новые подушки безопасности и установить их вместо сработавших или исчерпавших свой ресурс.

Основной недостаток такого решения проблемы – цена. Стоимость нового элемента очень высокая и далеко не все смогут это себе позволить.

Второе решение – использование обманок, которые будут имитировать исправность подушки.

Такой вариант – дешевый и не особо сложный. Но при его использовании стоит понимать, что безопасность сильно снизиться. И здесь уже решать самому автовладельцу, что ему важнее – своя безопасность или деньги.

Как обмануть систему безопасности авто?

Предположим, что подушка руля на автомобиле сработала, и владелец авто не желает затрачиваться на восстановление системы пассивной безопасности.

Как срабатывает система  пассивной безопасности смотрите здесь https://autotopik.ru/obuchenie/503-kak-rabotaet-podushka-bezopasnosti.html.

Рассмотрим, что ему делать, чтобы обмануть свой автомобиль и лампа погасла.

Первое, что нужно сделать – это приобрести муляж на руль. После выстрела подушки рулевая крышка тоже отлетит. Чтобы восстановить презентабельный вид салона, следует купить муляж крышки, который будет прикрывать место расположения подушки.

С внешним видом разобрались, салон смотрится, как будто все в порядке. Теперь перейдем непосредственно к тому, как убрать свечение лампы на приборной доске.

Здесь можно поступить несколькими способами. Разберем их на примерах автомобилей.

Первый метод.

Первый способ рассмотрим на примере автомобиля BMW E-39, знаменитой 5-й серии. Чтобы погасить сигнальную лампу системы безопасности можно использовать реле времени.

Данное реле просто через определенный промежуток времени обесточит лампу. Все достаточно просто – после включения зажигания лампа загорится, но потухнет через 5-7 секунд.

То есть, будет полная эмуляция штатной работы системы пассивной безопасности, но при этом она работать не будет, и при подключении сканера на его дисплей выведутся ошибки, указывающие на сбой в системе.

Само реле стоит недорого и подключить его не составит труда даже при незначительных знаниях в автоэлектрике.

Всего лишь нужно подключить реле к замку зажигания БМВ, чтобы запитать его, а также к сигнальной лампе или светодиоду.

Второй метод.

Второй способ еще более дешевый, но при его использовании сканер ошибки распознавать не будет. Рассмотрим мы данный способ на примере Reno Megane 2.

Предположим, что на данном авто сработала подушка, после чего на приборной панели горит сигнальная лампа. Чтобы устранить данную проблему понадобиться всего лишь резистор с определенным сопротивлением.

Суть такова – исправный пиропатрон подушки имеет сопротивление, по которому блок управления определяет, исправен ли он. После срабатывания сопротивления от него нет, и блок выдает ошибку и включает лампу.

Чтобы обмануть систему достаточно всего лишь создать сопротивление, для этого и нужен резистор.

Стоит отметить, что на Reno Megane 2 разных годов выпуска сопротивление пиропатрона может отличаться. На некоторых авто оно составляет 2,4 Ома, на других – 2,7 Ом.

Чтобы точно определить данное значение, можно подключить сканер, и узнать сопротивление другой подушки безопасности – не сработавшей в результате удара. Или это можно сделать заблаговременно на своем авто.

Затем просто подбирается резистор и подключается в проводку, ведущую к сработанному пиропатрону.

После этого остается лишь сканером почистить память блока управления, чтобы он резистор воспринял как новый пиропатрон.

Устранение проблемы, связанной с матом занятости сиденья

Рассмотрим еще одну проблему, которая возникает с пассивной системой безопасности, и сделаем мы это на примере Kia Sportage 3.

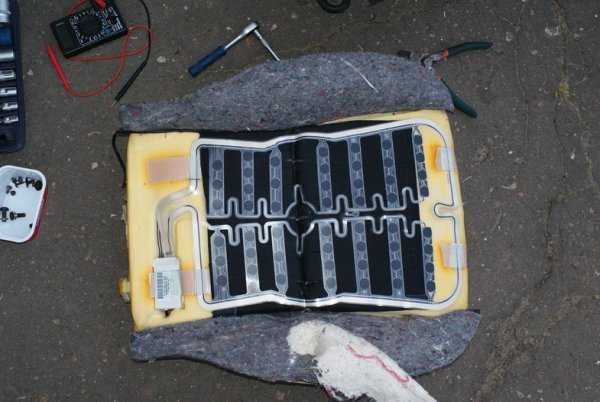

В данном авто, как и многих других современных машинах применяется мат занятости пассажирского сиденья. Благодаря ему блок управления определяет, есть ли пассажир. Если его нет, то при столкновении пассажирская подушка не сработает.

Так вот, если этот мат на Kia Sportage 3 поврежден, то блок управления будет сигнализировать о неисправности системы.

Устранить эту проблему поможет все тот же резистор, но дополнительно еще понадобиться кремниевый диод (Д219-223, КД 520-522).

Эти два элемента подсоединяются к проводке, идущей к мату занятости, их расположение – параллельно друг другу. При этом система пассивной безопасности на автомобиле будет работать в штатном режиме, если она, конечно, исправна.

Немного о резисторе, поскольку его нужно правильно подобрать. Дело в том, что блок управления распознает наличие пассажира на сиденье по изменению сопротивления мата.

Если использовать резистор сопротивлением 22 кОм, блок воспримет это как отсутствие пассажира, а при установке элемента на 32 кОм — сымитирует наличие пассажира. От этого зависит, сработает ли пассажирская подушка при столкновении или нет.

Для владельцев KIA RIO.

Подводим итоги

Вот такими нехитрыми и простыми способами можно устранить проблему с горящей сигнальной лампой подушек безопасности. Но важно понимать, что безопасность на дороге – главнее всего. И лучше потратить деньги, но восстановить работоспособность данной системы, а указанные методы можно использовать временно, до проведения ремонтных работ.

И уж тем более необходимо отремонтировать подушки в случае, если авто будет продаваться, ну или хотя бы предупредить покупателя о том, что система уже сработала и на авто используются обманки.

autotopik.ru

Как срабатывают подушки безопасности автомобиля

Здравствуйте, уважаемые гости и читатели блога Автогид.ру. Сегодня в статье мы узнаем, как срабатывают подушки безопасности наших легковых автомобилей. Венцом эволюции систем безопасности автомобиля становиться подушка безопасности. Сотни тысяч аварий и десятки тысяч спасённых жизней являют собой яркий пример эффективности использования подушки безопасности в современных машинах.

Любой водитель, который садится за руль транспортного средства автоматически находиться под угрозой попадания в дорожно-транспортное происшествие. Зачастую причиной ДТП могут быть собственная невнимательность или ошибки других участников дорожного движения. Даже невысокая скорость таит в себе опасность для водителя и его пассажиров. Столкновения машин при скорости в 60 км/час могут привести к летальному исходу. Именно для защиты водителя и пассажиров в случае ДТП были придуманы подушки безопасности.

История появления подушек безопасности для автомобиля

Увеличение количества автомобильного транспорта на дорогах повлекло за собой стремительный рост ДТП. Правила на заре автомобилестроения находились ещё в зачаточном состоянии и контроль со стороны правоохранительных органов был налажен недостаточным образом. Ещё только появлялись первые подразделения дорожной полиции, не имевшие опыта.

В силу недостатков конструкции и значительной массы машин многие ДТП заканчивались смертельным исходом или глубокой инвалидностью участников столкновения. Согласно статистике количество жертв на дорогах увеличивалось с каждым годом в силу возрастания использования автомобильного транспорта.

Первым конструктивным элементов призванным снизить количество жертв  ДТП было появление ремня безопасности. Его использование позволило снизить печальную статистику на 30%. До 90-х годов прошлого века в силу особенностей развития технического прогресса не удавалось инженерам автомобильных компаний внедрять новые системы безопасности в машины. Ремень безопасности оставался единственным шансом для водителя и пассажиров минимизировать вредные последствия ДТП.

Появление подушек безопасности в автомобилях стало переломным моментом в деле повышения безопасности участников движения. В конце 90-х годов прошлого века в США на законодательном уровне закрепили обязательную комплектацию машины подушками безопасности. При лобовых столкновениях подушки безопасности снижают риск смерти водителя и пассажиров на 30-40%. Главная задача подушки безопасности минимизировать возможный ущерб для организма человека при столкновении с другим движущимся транспортным средством или недвижимым объектом.

Как срабатывают подушки безопасности автомобиля?

Устройство подушки безопасности выполнено таким образом, чтобы обеспечить её срабатывание при сильном ударе. После столкновения с другим движимым или недвижимым объектом датчики,  расположенные в передней части машины передают сигнал пиропатрону, активизирующему срабатывание подушки.

Порядок срабатывания подушки безопасности следующий:

Реакция датчиков кузова на сильный удар.

Непосредственно датчик удара представляет собой стеклянную трубочку с отверстием. Внутри её находиться небольшой по размеру шарик со ртутью. При столкновении автомобиля ртутный шарик приходит в движение и активизирует датчик. Он в свою очередь, посылает электрический импульс к пиропатрону с порохом.

Пиропатрон.

Взрыв пиропатрона приводит в действие натяжители ремней безопасности. Ремень плотно прижимает тело человека к автомобильному сиденью и надёжно фиксирует его на несколько секунд.

Взрыв пороха в пиропатроне активизирует подушки безопасности. Они за очень короткое время наполняются газом, образующимся в результате смешивания азида натрия и нитрата калия. Отвечает за их смешивание система наддува, которая и закачивает практически мгновенно образовавшийся газ в подушки безопасности автомобиля.

Подушка безопасности.

Смешивание двух химических веществ приводит к образованию газообразного азота. В результате реакции происходит мини-взрыв практически мгновенно заполняющий подушки газом. Очень удобная и практически безотказная система.

Именно раскрывающаяся подушка безопасности мгновенно заполняет пространство между водителем и панелью приборов тем самым, исключая их контакт, зачастую приводящий к получению серьёзных травм.

Главная задача подушки безопасности снизить скорость движения пассажира или водителя до нулевой отметки. При этом на все действия должны уходить секунды для того, чтобы действительно обеспечить высокий уровень защиты людей.

Сегодня на дорогах страны становится всё меньше автомобилей, которые не оборудованы подушками безопасности. Невозможно увидеть новый автомобиль, не использующий этот важный элемент активной защиты водителя и пассажиров.

Устройство современной подушки безопасности

Конструкция подушки безопасности современного автомобиля проста и эффективна в использовании. Необходимо помнить, что применять её можно только один раз и потом система требует восстановления и установки новых комплектующих элементов. После срабатывания подушек практически все основные элементы требуют полной замены.

Всего можно выделить 3 составные части подушки безопасности:

Сумка.

Представлена крепкой нейлоновой тканью, которая может выдерживать очень серьёзные кратковременные нагрузки. Она хранится до срабатывания в специальной шине закрытой пластиковой или матерчатой накладкой.

Датчик удара.

Главная задача датчика удара своевременно активизировать подушку безопасности на начальной стадии столкновения. Не каждый удар приводит к срабатыванию подушек безопасности, и датчик обязательно учитывает силу, с которой происходит столкновение.

Дополнительно с датчиками устанавливают акселерометры, определяющие положение автомобиля в режиме реального времени. Система защиты водителя и пассажиров настроена таким образом, чтобы обеспечить срабатывание подушек безопасности за секунды. От этого во много зависит человеческая жизнь.

Система надува.

Служит для оперативного заполнения газом подушки безопасности с целью мгновенного увеличения её объёма. На всё про всё уходят доли секунды.

В принципе случаев, когда происходил отказ работы системы не зафиксировано. Необходимым условием срабатывания подушек безопасности является использование ремня безопасности. Если водитель или пассажир не пристёгнуты ремнями безопасности срабатывания подушек, может и не произойти.

Правила использования подушек безопасности

Мало знать принцип работы подушек безопасности ещё с ними надо правильным образом взаимодействовать для того, чтобы избежать вреда от их срабатывания при ДТП. Риск получения повреждений при активизации подушки безопасности минимален, но он всё равно существует. Зачастую отдельные водители получали тяжёлые травмы именно потому, что не знали правил использования подушек безопасности.

Детское автомобильное кресло.

Многие родители зачастую неправильно устанавливают детское автомобильное кресло на пассажирское сиденье рядом с водителем и тем самым подвергают своего ребёнка серьёзной опасности. Они устанавливают кресло не спинкой вперёд, а наоборот. Лицо ребёнка, оказывается прямо перед открывающейся подушкой безопасности. Делать это категорически запрещено. Выстрелившая подушка безопасности может поломать шейные позвонки неокрепшего молодого организма.

Наклейки.

Использование наклеек в местах срабатывания подушек безопасности недопустимо. Заклеивание отстреливающих элементов салона может привести к нарушению порядка срабатывания подушки безопасности. Эффективность защиты в этом случае значительно уменьшается.

Ремень безопасности.

Игнорирование ремня безопасности в автомобиле зачастую приводит к тому, что подушка не срабатывает и не выстреливает. Тем самым существует серьёзный риск получения увечий или даже гибели.

Регулировка рулевой колонки.

Если рулевая колонка автомобиля имеет возможность регулирования не стоит этим злоупотреблять. Задранный вверх руль может привести к тому, что подушка безопасности сработает неправильно и выстрелит под углом. Это очень часто приводит к получению водителем серьёзных травм.

Заключение

Каждый водитель и пассажир автомобиля обязательно должен помнить, что использование ремней безопасности является залогом срабатывания подушек безопасности. Жизнь и здоровье бесценны и не стоит пренебрегать системами защиты автомобиля.

www.avtogide.ru

Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
