Неисправности тормозной системы Камаз

Особенности конструкции тормозной системы автомобилей КамАЗ обусловили появление неисправностей, которые не характерны для автомобилей других марок с одноконтурным приводом тормозов.

В тормозной системе автомобиля КамАЗ могут возникнуть следующие неисправности:

1. Воздушные баллоны пневмомагистрали не заполняются или заполняются медленно, при этом регулятор давления часто срабатывает. Причиной неисправности является утечка сжатого воздуха из-за повреждения корпусов деталей, наличия вмятин и забоин на торцевых поверхностях бобышек подвода (отвода) сжатого воздуха.

2. Не заполняются воздушные баллоны III и IV контуров. Причиной неисправности являются засорение питающих трубопроводов, деформация корпуса двойного защитного клапана и неисправность двойного защитного клапана.

3. Не заполняются воздушные баллоны I и II контуров. Причинами неисправности могут быть установка без зазора тройного защитного клапана при монтаже, засорение тройного защитного клапана, засорение питающих трубопроводов.

4. Не заполняются воздушные баллоны прицепа (полуприцепа) из-за неисправности агрегатов управления тормозами прицепа, расположенные на тягаче или на самом прицепе (полуприцепе).

5. Давление в воздушных баллонах I и II контуров выше или ниже нормы при работающем регуляторе давления. Причиной неисправности может быть неправильно отрегулированный регулятор давления или неисправный двухстрелочный манометр.

6. Отсутствие торможения автомобиля рабочим тормозом. Причинами этого могут быть неотрегулированный привод тормозного крана, неисправный тормозной кран, неправильная установка привода регулятора тормозных сил, неисправный клапан ограничения давления, увеличенный ход штоков тормозных камер, превышающий установленную величину (40 мм).

7. Не работают стояночный и запасной тормоза. Причинами могут быть неисправный ускорительный клапан, тормозной кран обратного действия с ручным управлением, кран аварийного растормаживания, неисправные пружинные энергоаккумуляторы, увеличенный ход штока тормозных камер, превышающий установленную величину 40 мм.

8. Автомобиль не растормаживается при установке рукоятки крана обратного действия с ручным управлением в положение «движение». Причиной может быть утечка воздуха из трубопроводов III контура или из атмосферного вывода ускорительного клапана, а также поломка упорного подшипника пружинного энергоаккумулятора.

9. При движении автомобиля происходит торможение задней тележки. Причинами могут быть неисправность двухсекционного тормозного крана, неправильность регулирования привода тормозного крана, нарушение уплотнения в энергоаккумуляторе.

10. Отсутствие торможения или неэффективное торможение прицепа при нажатой тормозной педали или включении крана обратного действия с ручным управлением из-за неисправности одинарного защитного клапана, клапана управления тормозами прицепа, разобщительных кранов, соединительных головок.

11. Отсутствует торможение автопоезда при включении вспомогательного тормоза. Это может возникнуть по причине неисправностей следующих приборов: пневматического крана включения вспомогательного тормоза, механизмов заслонок, датчика включения вспомогательного тормоза, электромагнитного клапана.

12. Не загорается лампочка стоп-сигнала по причине перегорания лампочки, неисправности датчика включения стоп-сигнала или агрегата пневмопривода.

13. Попадание масла в пневмосистему. Причиной является износ поршневых колец и цилиндров компрессора.

14. Медленное заполнение воздухом всех баллонов тормозной системы по причине износа поршневых колец и цилиндров компрессора и дефектов деталей пневматического привода.

РЕГУЛИРОВКА КРАНА

Подаем давление в выводы 1 и 2 и пробуем перемещать рычаг до упора и назад несколько раз и смотрим с какой разницей выходит воздух в выводах 3 и 4 и регулировочным болтом 1 регулируем подачу воздуха чтобы он выходил равномерно на переднюю ось и на заднюю. Так мы отрегулируем очередность срабатывании тормозов.

установка привода схема подключения

СМОТРИТЕ ВИДЕО

https://youtube.com/watch?v=A2GR1koL2yo

Двухсекционный тормозной кран предназначен для управления исполнительными механизмами двухконтурного привода рабочего тормоза

Основными элементами крана (рис. а) являются большой поршень 1, верхний 2 и нижний 11 клапаны, следящий 3 и малый 9 ступенчатые поршни, упругий элемент 4, рычаг 5, толкатель 6, шпилька 7, пружины 8 и 10, толкатель малого поршня 12.

Выводы I и II крана через промежуточные пневмоаппараты соединены с тормозными камерами соответственно передних и задних колес, выводы III и IV — с ресиверами раздельных контуров привода рабочего тормоза.

В исходном положении (тормозная педаль отпущена) клапаны 2 к 11 (рис. б) под действием своих пружин закрыты, вывод I разобщен с выводом IV и вывод II — с выводом III с атмосферой они сообщаются через клапан 13.

При нажатии на тормозную педаль (рис.а) усилие через систему тяг и рычагов привода передается на рычаг 5 тормозного крана и далее через толкатель 6 и упругий элемент 4 следящему поршню 3.

Перемещаясь вниз, поршень 3 сжимает пружину 8, закрывает выпускное окно при касании клапана 2 и разобщает вывод II с атмосферой, а затем отрывает клапан 2 от седла.

Сжатый воздух, подводимый к выводу III, через открытый клапан 2 поступает к выводу II и далее через регулятор тормозных сил в тормозные камеры задних колес до тех пор, пока сила нажатия на рычаг 5 не будет уравновешена давлением сжатого воздуха и пружины 8 на поршень 3.

Таким образом осуществляется следящее действие поршня в верхней секции тормозного крана.

Одновременно с повышением давления в выводе II сжатый воздух через канал в корпусе крана проходит в полость над большим поршнем 1 второй секции тормозного крана, поршень 1 перемещается вниз и воздействует на малый поршень 9 второй секции тормозного крана.

Перемещаясь, поршень 9 сжимает пружину 10, закрывает выпускное окно клапана 11 и разобщает вывод I с атмосферой, а затем отрывает клапан 11 от седла. Сжатый воздух, подводимый к выводу IV, через открытый клапан 11 поступает к выводу I и далее в тормозные камеры передних колес.

С повышением давления в выводе I возрастает давление в полости под поршнями 1 и 9, которое уравновешивает усилие, действующее на поршень 9 сверху. Вследствие этого в выводе I также устанавливается давление, соответствующее усилию на рычаге тормозного крана.

Таким образом осуществляется следящее действие поршня в нижней секции тормозного крана.

При отказе в работе верхней секции тормозного крана (отсутствует давление в выводе II) нижняя секция управляется механически через шпильку 7 и толкатель 12, полностью сохраняя свою работоспособность. При этом следящее действие осуществляется уравновешиванием усилия, приложенного к рычагу 5 сверху, и давлением воздуха и пружины 10 на малый ступенчатый поршень 9 снизу.

Выход из строя нижней секции крана (отсутствует давление в выводе I) не влияет на работу верхней секции.

При снятии усилия с тормозной педали рычаг 5 тормозного крана под действием упругого элемента 4 возвращается в исходное положение.

Следящий поршень 3 усилием сжатой пружины 8 перемещается вверх, клапан 2 садится в седло, и доступ воздуха из ресивера к выводу II прекращается.

При дальнейшем перемещении поршня 3 вверх открывается выпускное окно и вывод II сообщается с атмосферой через клапан 13.

Давление в выводе II, а следовательно, и в полости надпоршневого пространства большого поршня 1 падает, поршни 1 и 9 под действием пружины 10 перемещаются вверх, клапан 9 садится в седло, и доступ воздуха из ресивера к выводу I прекращается.

При дальнейшем перемещении поршней 1 и 9 вверх открывается выпускное окно и вывод I сообщается с атмосферой через клапан 13.

Обслуживание регулятора давления

Заключается в периодической проверке его работы и очистке фильтра (при сезонном обслуживании). Замене резиновых уплотнителей клапанов (ремкомплект). Регулировка давления.

Если пределы регулируемого давления воздуха в пневматической системе не соответствуют 0,65 0,8 МПа (6,5 8,0 кгс/см), (: помощью регулировочного болта следует отрегулировать давление до нужных ‚пределов. Для того чтобы вынуть фильтр, надо вывернуть нижнюю крышку 1 . После этого нужно промыть фильтр в бензине и очистить внутренние полости регулятора и крышки.

СМОТРИТЕ ВИДЕО

Описание тормозов КамАЗ

Устройство тормозных систем состоит из четырех отделов — основной, стояночный, вспомогательный и запасной. У них схожее строение, но работают они по отдельности. Поэтому при полной неисправности одной системы, многотонную груженую машину остановят оставшиеся три блока. Элементы управления ими находятся в удобном расположении для водителя, так что он в любой ситуации может воспользоваться каждым из блоков.

Основной

Создан для управления авто во время движения. Он имеет пневматический привод, который отдельно регулирует передние и задние колеса. Главные детали тормозной системы КамАЗ — барабан и колодки. Из-за этих элементов чаще всего выходит из строя весь блок, так как они испытывают наибольшие нагрузки и изнашиваются.

Запасной

Он применяется для изменения скорости и остановки при возникновении неисправности в основном тормозном блоке. Ее объединяют со стояночным тормозом некоторые общие механизмы. В него включены:

Запасная система приводится в действие стояночным рычагом, который переводится в промежуточное положение (между горизонтальным и вертикальным).

Вспомогательный

Эта тормозная система работает от энергии скатывания машины по наклонной плоскости, а для остановки задействуется двигатель. Запускается процесс торможения нажатием на кнопку рядом с рулевой колонкой. После этого начинается перемещение сжатого воздуха от защитного клапана к тормозным цилиндрам. Путь отработанным газам перекрывается, а двигатель в это время выполняет функции компрессора. Давление направляется на колодки и барабан, что приводит к торможению.

Стояночный блок

Эта система удерживает на месте автомобиль во время кратковременной остановки или длительной стоянки.

В конструкцию КамАЗ включен механизм экстренного растормаживания. Он выполняет сжатие тех пружин, которые задействованы при использовании стояночного или запасного блока. Для активации предусмотрена кнопка на панели. Можно применить при необходимости механический способ растормаживания, открутив специальные винты энергоаккумуляторных пружин.

Пневматический привод Камаз

Пневматический привод тормозов. Тормозной пневмопривод имеет источник сжатого воздуха — компрессор 1. Компрессор, регулятор 2 давления, предохранитель 3 от замерзания конденсата в сжатом воздухе и конденсационный ресивер

11 — питающая часть привода, из которой очищенный сжатый воздух под заданным давлением подается в остальные части пневмопривода и к другим потребителям сжатого воздуха. Привод разбит на автономные контуры, разделенные защитными клапанами. Каждый контур действует независимо от других.

Рис. 1

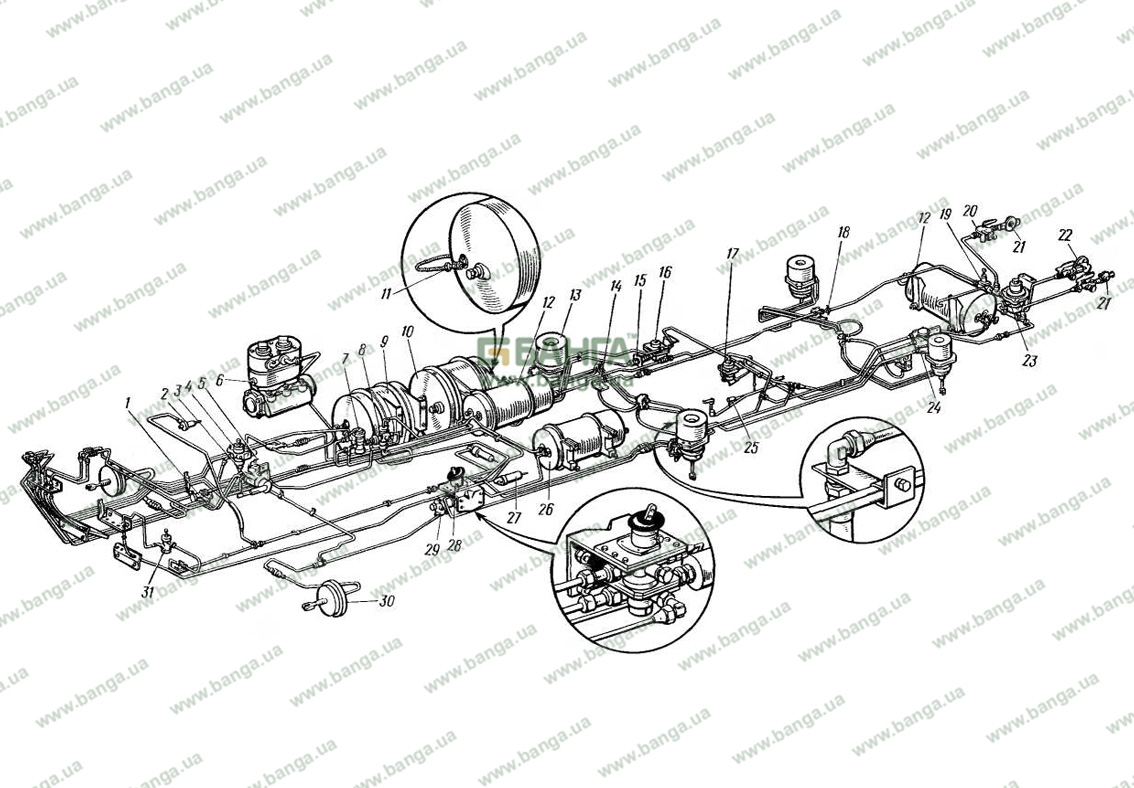

Рис.1. Пневмопривод тормозных механизмов автомобиля КамАЗ-5320

Контур I привода механизмов рабочего тормоза переднего моста состоит из части тройного защитного клапана 5, ресивера 14 объемом 20 л с краном слива конденсата и выключателем контрольной лампы падения давления в ресивере, части двухстрелочного манометра 20, нижней секции двухсекционного тормозного крана 16, клапана С контрольного вывода, клапана 18 ограничения давления, двух тормозных камер 19, тормозных механизмов переднего моста, трубопроводов и шлангов между этими аппаратами.

Кроме того, в контур входит трубопровод, соединяющий нижнюю секцию тормозного крана 16 с клапаном 26 управления тормозными системами прицепа с двухпроводным приводом.

Контур II привода механизма рабочего тормоза задней тележки состоит из части тройного защитного клапана, двух ресиверов 12 общим объемом 40 л с кранами 15 слива конденсата и выключателем контрольной лампы падения давления в ресивере, части двухстрелочного манометра 20, верхней секции двухсекционного тормозного крана 16, клапана D контрольного .вывода, автоматического регулятора 25 тормозных сил с упругим элементом, четырех тормозных камер 21, тормозных механизмов. В контур входит также трубопровод, соединяющий верхнюю секцию тормозного крана 16 с клапаном 26 управления тормозными системами прицепа.

Контур III привода механизмов запасного и стояночного тормозов, а также комбинированного привода тормозных систем прицепа (полуприцепа) состоит из части двойного защитного клапана 4, двух ресиверов 13 общим объемом 40 л с краном слива конденсата и выключателем контрольной лампы падения давления в ресивере, двух клапанов Е и В контрольных выводов, крана 9 управления стояночным тормозом, ускорительного клапана 24, части двухмагистрального перепускного клапана 23, четырех пружинных энергоаккумуляторов 21, выключателя 22 контрольной лампы стояночного тормоза, клапана 26 управления тормозными системами прицепа с двухпроводным приводом, одинарного защитного клапана 27, клапана 29 управления тормозными системами прицепа с однопроводным приводом, трех разобщительных кранов 28, трех соединительных головок (одной головки 32 типа А однопро-водного привода тормозных систем прицепа и двух головок 31 типа «Палм» двухпроводного привода тормозных систем прицепа), пневмоэлектрического выключателя 30 сигнала торможения, трубопроводов и шлангов между этими аппаратами.

Контур IV привода механизмов вспомогательного тормоза и других потребителей состоит из части двойного защитного клапана 4, пневматического крана 8, двух цилиндров 7 привода заслонок, пневматического цилиндра 6 привода рычага останова двигателя, пневмоэлектрического выключателя 17 электромагнитного клапана прицепа, трубопроводов и шлангов между этими аппаратами. Своего ресивера и контрольной лампы падения давления контур IV не имеет. От контура IV привода механизмов вспомогательного тормоза сжатый воздух поступает к дополнительным потребителям по пневмосигналу, пневмоусилителю сцепления, приводам агрегатов трансмиссии и др.

Рис. 2

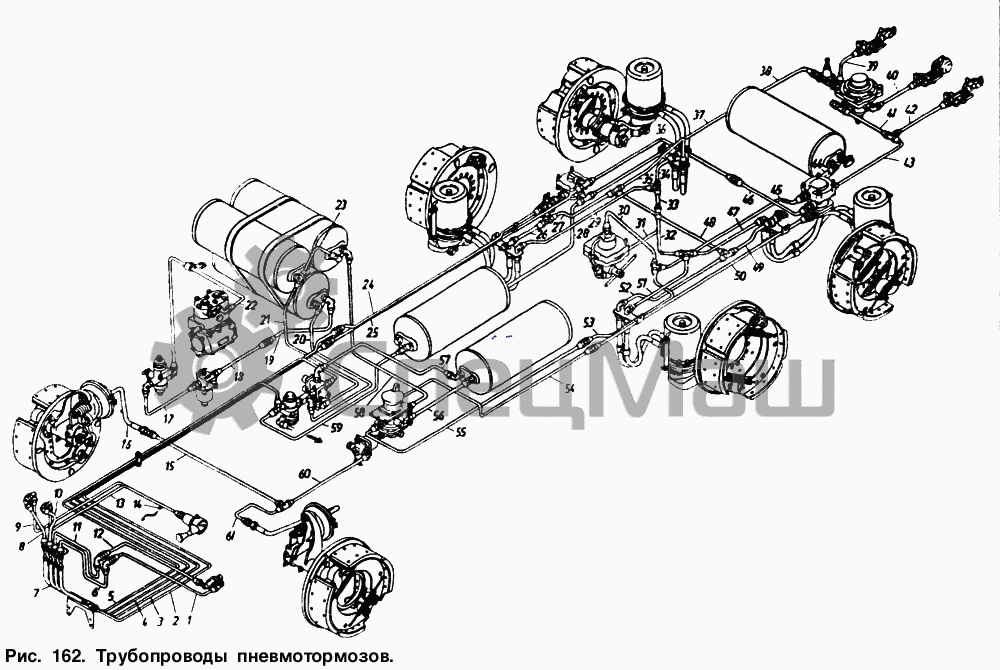

Схема пневмопривода Камаз-53212

Влагомаслоотделитель

Рис. 3

При описании составных частей и принципа работы за основу принят пневмопривод автомобиля КамАЗ-5320. Однако следует знать, что тормозные приводы других автомобилей имеют свои отличительные особенности. Для улучшения влагоотделения в питающей части тормозного привода автомобиля КамАЗ-53212 на участке компрессор — регулятор давления на первой поперечине рамы в зоне интенсивного обдува дополнительно установлен влагоотделитель. На автомобиле-самосвале КамАЗ-5511 отсутствуют аппаратура управления тормозными системами прицепа, разобщительные краны, соединительные головки.

Рис. 4

Кроме того, у автомобилей КамАЗ-5410, -5511 и 54112 блок защитных клапанов состоит из тройного защитного клапана, через который заполняются сжатым воздухом контуры I и II и одинарного защитного клапана, через который заполняется контур III, a контур IV заполняется от контура I или II.

Виды тормозных систем КАМАЗа

Рабочий (основной) тормоз — используется непосредственно во время передвижения автомобиля. Привод пневматический, двухконтурный, с раздельным действием для передних колес и колес задней тележки. Управление рабочим тормозом осуществляется с помощью нажатия соответствующей педали. Колодки и барабан на КАМАЗе — это основные рабочие элементы тормозной камеры. Чаще всего именно износ или повреждения данных узлов служат причиной плохой работы тормозных систем. Ведь колодки и барабан на КАМАЗе подвергаются серьезным нагрузкам: при нажатой педали тормоза колодки начинают давить на вращающийся барабан, тем самым замедляя движение автомобиля.

Запасная тормозная система служит для замедления или остановки автомобиля в случае неисправности основных тормозов. Данная система объединена со стояночным тормозом: у них общие узлы и механизмы. Запасные тормоза состоят из следующих устройств: четыре пружинных энергоаккумулятора, два воздушных баллона, защитный, перепускной (двухканальный) и ускорительные клапаны, тормозной кран, шланги и трубопроводы. Запасная тормозная система запускается в действие с помощью того же рычага, который управляет стояночными тормозами. В горизонтальном положении рычага обе системы отключены, в крайнем вертикальном работает стояночный тормоз. В любом промежуточном положении рычага действует запасная тормозная система.

Вспомогательная тормозная система КАМАЗа использует для торможения двигатель и энергию скатывающегося под уклон автомобиля. Звучит довольно запутано, но на деле всё довольно просто. Водитель КАМАЗа нажимает специальную кнопку (на полу кабины возле рулевой колонки) и сжатый воздух от защитного (тройного) клапана попадает в тормозные цилиндры. Эти цилиндры управляют дроссельными заслонками, которые перекрывают выход отработанным газам. Параллельно прекращается подача топлива, а двигатель выполняет функцию компрессора: отработанные газы создают давление на колодки и барабан КАМАЗа, что обеспечивает торможение.

Кроме четырех тормозных систем, в автомобиле КАМАЗ предусмотрена система аварийного растормаживания. Она предназначена для сжатия пружин энергоаккумуляторов, которые срабатывают при использовании запасного или стояночного тормоза. Для того чтобы запустить в действие систему аварийного растормаживания, необходимо нажать кнопку, находящуюся на панели приборов. Кроме того, предусмотрен механический способ растормаживания: нужно открутить специальные аварийные винты пружин энергоаккумуляторов.
