Схема подключения дневных ходовых огней для автомобиля » АвтоНоватор

Существует два варианта ответа на так часто задаваемый вопрос о том, как подключить ходовые огни. Первый ответ, наиболее быстрый, но не совсем экономичный – это приобрести фирменные ходовые огни автомобиля, схема подключения которых в полном объеме отражена в инструкции производителя.

Как подключить дневные ходовые огни самому

Второй вариант – это дневные ходовые огни сделать самому, потратив больше времени, но значительно сэкономив свой семейный бюджет, так как изготовление и подключение дневных ходовых огней в этом случае вам обойдется, как минимум в два раза дешевле, но и повозиться придётся. Так как при всей кажущейся лёгкости, о которой пишут на различных web-ресурсах, подключение ходовых огней требует определённых знаний электротехники и умения автомеханика.

И в том, и в другом случае, на каком бы варианте схемы подключения дневных ходовых огней вы не остановились, в первую очередь вам потребуется информация о регламентных требованиях по вопросу о том, что такое дневные ходовые огни, как подключить, и как правильно их эксплуатировать.

То есть, вам необходимо знать требования ГОСТ Р 41.48-2004, в котором освещаются вопросы установки и эксплуатации дневных ходовых огней.

В соответствие с требованиями данного ГОСТа, схема подключения ходовых огней должна обеспечивать автоматическое включение и выключение ходовых огней, а именно: «В случае установки дневные ходовые огни должны включаться автоматически, когда приведен в положение «включено» орган управления запуском/остановом двигателя. Должна быть обеспечена возможность приведения в действие и отключения функционирования автоматического включения дневных ходовых огней без помощи инструмента. Дневные ходовые огни должны выключаться автоматически, когда включаются головные фары, за исключением тех случаев, когда головные фары включаются на короткий промежуток времени для сигнализации участникам движения»

Схема установки дневных ходовых огней от штатных производителей, а на рынке сегодня доминируют ходовые огни Philips и ходовые огни Hella. достаточно проста, за счет универсальности.

В комплектах уже предусмотрены коннекторы серии АМР, которые устанавливаются по принципу simple-click – одним щелчком. То есть, приобретая такие светодиодные дневные ходовые огни, схема установки сводится к монтажу блоков на кузове автомобиля.

Но, эта лёгкость установки применима к современным моделям автомобилей. А что делать отечественным авто или устаревшим модификациям? В этом случае оптимальная факультативная установочная схема ходовых огней, которая очень подробно описана в ГОСТ. Технология изготовления дневных ходовых огней своими руками, уже описана в соответствующей теме.

Здесь вы должны понять для себя, что индивидуально для каждого автомобиля схема включения дневных ходовых огней, отличается друг от друга. Поэтому в любом случае необходима консультация специалиста – автоэлектрика.

Трубования к схеме включения дневных ходовых огней

В случае, когда вы будете выполнять второй вариант подключения ходовых огней – своими руками, нужно помнить, что помимо регламента факультативной установки ходовых огней, существует и требование к переоборудованию. О чём речь?

Схема включения ходовых огней, выполненных самостоятельно, должна избежать попадания под требования того же ГОСТ Р 41.48-2004, где сказано: «7.1 Любое изменение типа транспортного средства или установки его устройств освещения и световой сигнализации или любое изменение в описании, упомянутом в 2.2.2, доводят до сведения Органа по сертификации, который предоставил сертификат соответствия типа данному типу транспортного средства. Этот орган может:

7.1.1 либо прийти к заключению, что внесенные изменения не будут иметь значительного отрицательного влияния и данное транспортное средство продолжает соответствовать требованиям настоящего стандарта;

7.1.2 либо потребовать дополнительный протокол испытательной лаборатории, уполномоченной проводить испытания.»

Вот такие сложности могут встретиться вам, при кажущейся легкости приобретения, изготовления и установки дневных ходовых огней автомобиля. Но, если подумать и посчитать, то бесспорные преимущества светодиодного оборудования, плюс требования ПДД, всё ведет к необходимости установки дневных ходовых огней.

Удачи на дорогах, да и в жизни тоже.

Оцените статью: Поделитесь с друзьями!

Дневные ходовые огни: функции, различия, подключение

Перед тем как купить ДХО, следует понимать для чего они предназначены, какие виды бывают и как их устанавливать. Дневные ходовые огни — это внешние световые приборы, которые улучшают видимость вашего автомобиля в светлое время суток. Не следует путать ходовые фары с габаритными огнями, которые имеют меньшую яркость и предназначены для обозначения габаритов автомобиля в темное время суток и в условиях недостаточной видимости.

Виды

ДХО бывает нескольких видов — модульные для внешней установки, для внутренней установки и лампы в сегмент поворотника.

Внешние

Имеют вид светодиодной планки, которую можно установить в бампер или же под него. Такие ходовые огни эффективны, и просты в установке, но некачественные модули могут быстро выйти из строя из-за агрессивной окружающей среды и воды.

Внутренние

Для внутренней установки бывают как лампы, так и ленты, такие ДХО можно установить как в ПТФ, так и в корпус фары. Большим преимуществом светодиодной ленты является то, что она имеет две функции - дневных ходовых огней и поворотников, которые работают в паре со штатными лампами.

Лампы

Третий и самый популярный вид — это лампы вместо штатных поворотников. Данные модели бывают простыми и интеллектуальными, первые имеют малый функционал без излишеств — ДХО+поворотник; вторые, в свою очередь, умеют переключаться на режим габаритов и имеют плавный розжиг. Установка данных моделей не вызовет проблем ни у кого, так как фактически происходит простая замена ламп, единственная разница — это подключение дополнительного провода питания для ДХО.

Итог

Окончательный выбор ходовых огней во многом зависит от вашего автомобиля и эстетических предпочтений. Не стоит пренебрегать ими, так как они повышают безопасность всех участников дорожного движения, в частности пешеходов.

Узнать как устанавливать те или иные ходовые огни вы можете в подразделах.

К чему подключить ходовые огни. Как организовать подключение ДХО от генератора через реле

Никого уже не удивляет, что на автомобиле во время движения должны гореть фары или специальные лампы, называемые дневными ходовыми огнями (ДХО). И если в первое время такая езда была непривычной, то сейчас для всех водителей это стало нормой. Даже изготовители внесли необходимые изменения в конструкцию ТС. Но остался большой парк ранее выпущенных машин, лишенных ДХО, и водителям приходится пользоваться штатными лампами ближнего света и габаритами. Правда, есть возможность сделать подобное устройство самому или купить уже готовый набор, но в этом случае возникает вопрос – как подключить дневные ходовые огни.

А что требуют ПДД и прочие нормативные документы?

Если заглянуть в технический регламент, то он определяет ДХО как лампы, установленные в передней части ТС. Параметры их размещения приведены на рисунке. Эти лампы направлены вперед и загораются при запуске зажигания. При включении ближнего света они должны погаснуть. В регламенте есть дополнение – если отсутствует ДХО, в любое время на ТС при движении должны гореть ближний свет или противотуманки.

Как правило, современные ДХО изготавливаются на основе светодиодов, имеют разнообразную форму и могут быть установлены на любой автомобиль. Внешний вид одного из таких образцов приведен на фото.

В требованиях специально оговорено, что ДХО могут устанавливаться на машину факультативно, т. е. дополнительно (необязательно), если они раньше конструкцией ТС не предусматривались. Кстати, определен и цвет свечения, он должен быть белым, допускаются незначительные отклонения спектра излучения.

А зачем нужны ДХО, если разрешается пользоваться фарами?

Преимуществом ДХО считается их экономичность и яркость свечения. Светодиоды по отношению к другим типам ламп потребляют меньше электроэнергии. И если для новых автомобилей это не столь важно, в них генератор при любых условиях обеспечивает зарядку АКБ, то для старых машин отсутствие зарядки может стать критичным.

В них, например, при холостом ходе не будет в нужном объеме осуществляться выработка электроэнергии, что вызовет дополнительный разряд АКБ. И если в условиях движения по трассе этого не происходит, то в городском цикле подобное явление чревато недозарядом батареи.

Кроме того, яркость свечения ДХО выше, чем фар ближнего света, благодаря чему автомобиль становится более заметен на дороге. Немаловажное значение имеет и режим включения/отключения ходовых огней. При установке ДХО он реализуется автоматически, тогда как при использовании ближнего света делать это приходится самостоятельно. И если вы забыли включить фары, то при встрече с инспектором такая забывчивость может грозить вам штрафом.

На сегодняшний день есть множество различных наборов, позволяющих самостоятельно установить ДХО на автомобиль. Чаще всего это ходовые огни от Philips или Hella. Можно найти комплекты, рассчитанные на монтаж на любой машине, но все они отличаются довольно-таки высокой ценой. Вот и приходится автолюбителям заниматься изготовлением подобных устройств своими руками. И хотя это отнимает время, но зато позволяет сократить расходы. Выбирая такой вариант, необходимо озаботиться тем, как правильно подключить дневные ходовые огни.

А как это сделать?

Существует достаточно много различных подходов к монтажу ДХО. Но не стоит забывать основное требование – огни должны загораться при включении зажигания и гаснуть при появлении ближнего света. Если вы покупаете готовый набор ДХО, то там приведена схема и указано, какие провода куда тянуть.

Другое дело, если огни изготовлены самостоятельно. Да и при использовании готового комплекта порой у квалифицированных водителей возникает желание внести изменения в стандартную схему. Так что вопрос подключения ДХО далеко не праздный, и ему стоит уделить особое внимание.

Создано множество различных схем, позволяющих реализовать в каждом случае свои алгоритмы управления ДХО. Вот одна из самых распространенных:

Понятно, что в каждой машине свои особенности, но на схеме приведены самые общие рекомендации, показывающие, куда подключать дневные ходовые огни, чтобы обеспечить их работу в соответствии с общепринятым алгоритмом. Здесь использовано стандартное автомобильное реле, которое нетрудно приобрести в любом магазине автозапчастей. Установить его допустимо на монтажной плате, там обычно бывают свободные места, или на любом удобном месте. Куда подключать провода, указано на схеме.

Как правило, управление ДХО реализуется именно на реле. Схемы подключения могут быть и другими, при этом не отличаясь принципиально, например, как приведенная ниже.

Хотя существуют и варианты, когда применяются специальный блок управления или дополнительные электронные компоненты. Иной подход – без использования реле. Схема такого подключения показана ниже.

Какой вариант выбрать – это уже каждый решает сам. Но если вы приобретаете готовый комплект, то, скорее всего, там уже есть все необходимое, в том числе и указание, куда какие провода надо протягивать.

Нужно только дополнительно отметить, что существуют специальные колодки и клипсы, значительно облегчающие всю процедуру монтажа ДХО. Обычно их можно приобрести в магазине. На видео показано, как выполняется подключение дневных огней с помощью реле, колодок и клипс по одной из приведенных схем:

ДХО уже давно стали нормой при движении на дороге. Тем не менее еще эксплуатируется достаточно много машин, на которых нет дневных огней, и ряд водителей устанавливают их самостоятельно. Согласно ПДД, это вполне допустимо, необходимо лишь обеспечить правильный алгоритм их работы.

Согласно действующим законам Российской Федерации, в частности, внесенным в ПДД поправкам, любое транспортное средство, осуществляющее движение даже днем, должно быть с включенными фарами ближнего света. Кроме того, вместо них допустимо использовать противотуманные аналоги, а также дневные ходовые огни.

Ввиду того, что эксплуатация с этой целью головных и противотуманных огней сопряжена с целым рядом недостатков, подавляющее большинство автовладельцев предпочитает приобретать модули ходовых огней и проводить их монтаж самостоятельно. Ввиду этого, стоит разобраться, как подключить дневные ходовые огни своими руками?

Особенности эксплуатации

Законодательство довольно четко регулирует правила использования подобных элементов в конструкции автомобиля. Согласно требованиям ГОСТ , ходовые огни должны незамедлительно включаться при повороте ключа зажигания, а автоматическое отключение должно происходить в случае, если водитель активировал фары головного света.

Кроме того, подобный стандарт предусматривает, что включение головных огней должно происходить только после полного включения габаритных аналогов. Исключение составляет лишь случаи, когда они используются для подачи сигналов. Это необходимо учитывать, желая устанавливать дневные ходовые огни своими руками.

Подключение ДХО своими руками , имеет целый ряд особенностей, которые необходимо учитывать для достижения правильной последовательности работы и долгого срока службы модуля. Чтобы повысить срок его эксплуатации, разумно использовать специальный стабилизирующий блок, рассчитанный на светодиодные огни.

Однако, эта мера направлена лишь на увеличение продолжительности работы схемы, без подобного блока все элементы будут функционировать в нормальном режиме.

Одной из наиболее распространенных пробле м, свойственных модулям ДХО, представляются скачки напряжения, что вызывает перегрев кристалла, отвечающего за излучение. В связи с этим, яркость огней постепенно снижается, после чего, они перестают выполнять свою основную функцию.

Варианты подключения

Рассматривая наиболее распространенные варианты подключения ДХО, целесообразно разобрать простейшую схему подключения ходовых огней без использования стабилизатора, генератора и прочих дополнительных элементов. Чтобы ДХО активизировались при включении мотора, рекомендуется:

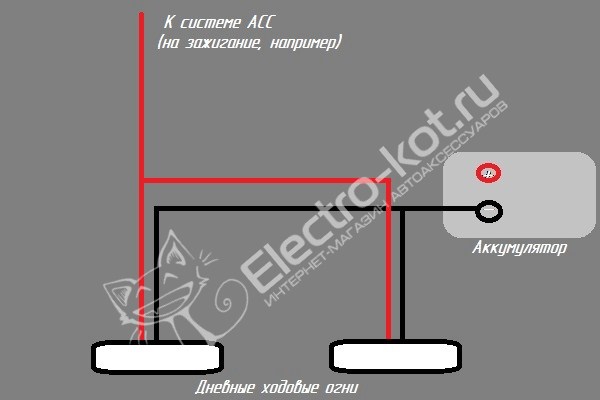

Плюсовой провод соединить с плюсовой клеммой, расположенной на замке зажигания;
Минусовой шнур закрепляют на корпусе авто в любом удобном для владельца месте;
При повороте зажигания, ДХО будет работать.

Главным недостатком подобной схемы подключения, представляется постоянный режим работы огней при включенном зажигании. Кроме того, работа огней в данном случае , не согласована с другими световыми системами авто, а значит, подобное подключение не соответствует требованиям, указанным в ГОСТ.

Второй вариант подключения гораздо больше подходит для этой цели, так как использует цепь габаритных фар. Плюсовой провод дневных ходовых огней, в данном случае, соединяют с АКБ напрямую. Минусовой соединяют с плюсовым габаритных огней, после чего, светодиоды начинают светится. При этом, спираль лампы не горит, что связано с низким потреблением тока.

После активации габаритных огней, водитель сможет заметить, что потенциалы ДХО выравниваются, что приводит к отключению светодиодов. В результате, световая схема автомобиля переходит в штатный режим работы. Несмотря на то, что данная схема работает без серьезных нарушений, она имеет целый ряд недостатков , ввиду чего, её не следует устанавливать.

К ним целесообразно отнести:

Поскольку данная схема также не соответствует требованиям государственного стандарта, потребуется рассмотреть наиболее простой и подходящий под существующие нормы вариант.

Контроллер ДХО

Для подавляющего большинства владельцев, наиболее приемлемым представляется использование специального блока управления, который позволяет подключить ХДО по правильной схеме, без использования реле и прочих элементов. В итоге, схема подключения отличается простотой и безопасностью, за счет уникальных преимуществ эксплуатации контроллера.

К ним следует отнести:

Стабильное включение ДХО после запуска мотора;
Гарантирует защиту от перегрузок;
Поддерживает любой тип огней, включая светодиодные;
Не влияет на работу других узлов.

Блоки управления дневными ходовыми огнями, в подавляющем большинстве случаев, полностью соответствуют государственному стандарту, что позволяет безопасно использовать их по прямому назначению. Тем не менее, некоторые производители могут внедрять в подобное оборудования различные функции, которые несмотря на полезность, могут не соответствовать требованиям ГОСТ, а значит — использовать их не рекомендуется.

Другим преимуществом подобного рода оборудования, представляется возможность его подключения по заранее предоставленной со стороны производителя схеме. При этом, она обязательно содержит данные о максимальной нагрузке, а также другие важные технические параметры. Это позволяет быстро и легко подключить ДХО без наличия какого-либо опыта и специальных знаний.

Если приобретение специального контроллера не планируется, целесообразно отдать предпочтение варианту подключения через реле. Оно предполагает использование 5 контактного реле, которое будет задействовано в общей схеме подключения ДХО. Подобная схема позволяет исключить любые недостатки, свойственные предыдущим вариантам и дает возможность безопасного использования ДХО без какого-либо дополнительного оборудования.

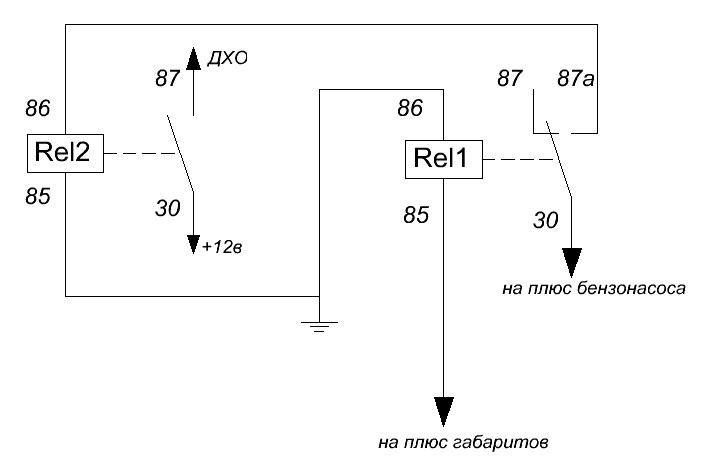

Особенности подключения реле ДХО:

30 на «+» выводы модулей светодиодов;
85 на «+» шнур габаритов;
86 отводят на корпус машины;
87а на «+» зажигания;
87 изолируют.

Для реализации подобного подключения через реле, необходимо обзавестись проводами для соединения, клеммами, стяжками, термотрубками и инструментом. Помимо прочего, следует продумать способ надежного крепления собранной схемы в конструкции автомобиля.

Некоторые владельцы предпочитают задействовать в схеме подключения генератор, что не рекомендуется в большинстве случаев. Ведь для того, чтобы устанавливать ДХО через генератор, потребуется выполнить монтаж резистора. Несмотря на работоспособность схемы, её надежность оставляет желать лучшего.

В автомобиле можно подключить через генератор или реле. В данном случае надо учитывать мощность ламп. Стандартная схема предполагает применение расширителя на четыре выхода. Преобразователь подбирается с несколькими модуляторами. Провода от ДХО замыкаются на переходнике. Чтобы детально разобраться в подключении устройства, надо рассмотреть стандартные схемы.

Схема подключения ходовых огней с одним блоком

Схема подключения дневных ходовых огней через один блок имеет два расширителя контактного типа. Непосредственно контакты от преобразователя замыкаются на генераторе. Синий провод в данном случае идет на изоляцию. Сопротивление на преобразователе в среднем равняется 30 Ом. Также надо отметить, что тиристор потребуется на четыре выхода. Первые проводники замыкаются на расширителе. Преобразователь должен быть установлен с фильтром. Второй проводник от расширителя замыкается по нулевой фазе.

Применение двух блоков в ДХО

Схема подключения подразумевает применение одного преобразователя. Существуют модификации на три и четыре выхода. Если рассматривать первый вариант, то модулятор применяется однополюсного типа. При этом переходники под него подбираются разной полярности. При подключении в первую очередь отсоединяются контакты от расширителя.

Также надо отметить, что обкладка устанавливается под преобразователем. Выходные контакты первого порядка подводятся к расширителю. Синий провод замыкается на пластине. Выпрямитель в данном случае нужен для заземления. Если рассматривать схему на три переходника, то блок подключения дневных ходовых огней подводится к расширителю. При подсоединении в первую очередь замыкаются контакты первого порядка. Сопротивление выпрямителя в среднем составляет 45 Ом.

Последовательное включение ходовых огней от генератора

Схема подключения ДХО от генератора имеет три переходника. Сопротивление на них составляет 40 Ом. Расширитель для этих целей подбирается с открытым выпрямителем. В первую очередь устанавливается расширитель. Непосредственно первые контакты замыкаются на пластине. Синий провод от переходника подводится к расширителю. Дополнительно остается подключить преобразователь. ДХО устанавливаются только через выпрямитель. Замыкающие контакты подводятся к пластине. Если рассматривать обычные лампы, то переходник можно использовать с Для подключения контактов потребуется отвертка.

Параллельное включение

Схема параллельного включения устройства подразумевает применение трех переходников. Расширитель для этих целей подходит разной проводимости. Если расстраивать модификации на 3 мк, то выпрямитель устанавливается с одной коробкой. ДХО подключается через переходник с линейным выходом. Первые контакты замыкаются на пластине. Также надо отметить, что сопротивление выпрямителя в среднем равняется 40 Ом. Для подключения расширителя используется однопереходное реле. Замыкание на контакте осуществляется по первой фазе. Для проверки цепи потребуется аккумулятор. Если рассматривать схему с двумя расширителями, то ДХО устанавливаются через переходник с двойным выходом.

Выпрямитель используется положительной полярности. Сопротивление у него, как правило, не превышает 40 Ом. ДХО разрешается подводить через преобразователь. Непосредственно первые контакты замыкаются в первую очередь. Также надо отметить, что синий провод от преобразователя крепится на пластине. Для изоляции применяются модуляторы высокой проводимости. Рассматривая переходники на два выхода, важно отметить, что кантаты по второй фазе можно подключать только после проверки сопротивления

с напряжением 12 В

Схема подключения ламп на 12 В предполагает наличие расширителей переменного типа. Всего в цепи есть два переходника. Первые контакты подводятся через преобразователь. Синий провод от генератора замыкается на пластине. Расширители применяются низкой направленности. Существуют модификации на три или четыре выхода. Если рассматривать первый вариант, то специалисты советуют использовать только инвертирующие модуляторы.

Первые контакты разрешается замыкать на пластине. Фазовый переходник должен крепиться на генераторе. При этом сопротивление расширителя в среднем равняется 40 Ом. Дополнительно важно обращать внимание на проводимость выпрямителя. Если рассматривать полупроводниковые расширители, то у них имеется четыре выхода. Преобразователь для подключения системы потребуется с трансивером. Замыкание первых контактов осуществляется на генераторе. Сопротивление выпрямителя при подключении равняется 45 Ом.

Подключение ДХО к сети 15 В через реле

Подключение ДХО через реле происходит с двумя переходниками. При этом расширитель используется на три выхода. Контакты от генератора замыкаются на преобразователе. Также надо отметить, что первый контактор подводится к расширителю. Непосредственно первые контакты замыкаются на переходнике. Синий провод от преобразователя соединяется с пластиной. Специалисты рекомендуют применять модуляторы на 4 мк с низким уровнем проводимости.

Сопротивление на цепи в среднем составляет 4 Ом. Вторые контакты замыкаются на переходнике. Если рассматривать схему с дипольным выпрямителем, то преобразователь используется только положительной полярности. Над ним устанавливается подкладка. Изолятор в данном случае не потребуется. Особое внимание при подключении уделяется преобразователю. ДХО разрешается подключать только через трансивер.

Подключение через бесконденсаторный переходник

Подключение ДХО от генератора через бесконденсаторный переходник подразумевает применение одного выпрямителя низкой проводимости. При этом расширитель используется с тиристором либо без него. ДХО в данном случае подводится через тиристор. Первые контакты замыкаются на линейном выходе.

Переходник устанавливается за расширителем. Если рассматривать контактные выпрямители, то они выставляются по первой фазе. Выходы от генератора подводятся под преобразователь. Синий провод ДХО замыкается на пластине. Если рассматривать схему на однопереходном модуляторе, то всего потребуется два расширителя. Сопротивление в цепи в среднем равняется 30 Ом. Первый переходник выставляется за преобразователем. Его контакты замыкаются на ДХО. Также надо отметить, что синий провод подводится к пластине. Тиристор разрешается применять переменного типа.

Использование модульного переходника

Схема подключения ламп с модульными переходниками очень часто встречается. Под преобразователь устанавливается подкладка. Тиристоры можно использовать на 4 мк. Первый контактор устанавливается за преобразователем. Расширитель сразу подключается к ДХО. Также надо отметить, что первые контакты замыкаются на пластине, а синий провод подводится напрямую через трансивер.

Второй переходник разрешается устанавливать за генератором. Однако для этого используется дипольный выпрямитель. Сопротивление в цепи, как правило, не превышает 45 Ом. Изолятор устанавливается только за преобразователем. Второй контакт подводится к ДХО. После этого соединяется переходник и расширитель. Проводка при этом должна быть надежно зафиксирована.

ДХО с регуляторами

Схема подключения ДХО с регулятором может иметь несколько переходников. Трансивер для установки используется с модулем низкой направленности. Также надо отметить, что первый переходник устанавливается с генератором. Сопротивление в цепи равняется не более 55 Ом. Если рассматривать расширитель на три выхода, то модулятор применяется на 5 мк. Изолятор разрешается устанавливать за ДХО. Обкладки находятся под преобразователем. Непосредственно регулятор подключается через верхние контакты. ДХО можно использовать разной мощности. Если рассматривать цепи с двумя модуляторами, то переходники применяются с линейными выходами.

Дневные ходовые огни «Панасоник»

Лампы данной торговой марки обладают высокой проводимостью. Схема подключения ДХО предполагает применение дипольных переходников и одного модулятора. Также надо отметить, что расширитель используется на 6 мк. Изолятор устанавливается за ДХО. Тиристор применяется импульсного либо выходного типа.

Если рассматривать первый вариант, то трансивер ставится за генератором. Сопротивление в цепи составляет около 45 Ом. ДХО разрешается устанавливать через контакторы. При этом верхние контакты замыкаются на пластине. Специалисты советуют тщательно зачищать переходники. Модулятор монтируется за преобразователем. Выпрямители с одним выходом крепятся через расширитель. Синий проводник фиксируется на пластине.

ДХО «Филипс»

Как подключить дневные ходовые огни «Филипс»? Лампы данной торговой марки можно подсоединять через линейные переходники. Модулятор разрешается использовать с преобразователем. Лампы облают высокой проводимостью, однако, у них высокий коэффициент нагрева. Схема подключения ДХО имеет два блока. Преобразователь устанавливается за генератором. Первый модулятор монтируется с подкладкой, и сопротивление равняется не более 45 Ом.

Переходники сразу подключаются к ДХО. Также надо отметить, что преобразователь используется с интегральным выходом. К нему подводится синий провод. Модулятор подсоединяется в последнюю очередь. Первый переходник от расширителя замыкается на пластине. Если рассматривать схему на канальном расширителе, то ДХО разрешается устанавливать через два блока, а сопротивление составит около 40 Ом. Преобразователь замыкается под генератором. ДХО разрешается подключать через переходники с интегральным выводом. Изоляция стандартно находится за генератором.

Подключение ДХО «Делюкс»

Как подключить дневные ходовые огни «Делюкс»? Лампы данной торговой марки производятся под обычные переходники. Расширители разрешается использовать не всех типов. Стандартная схема подключения ДХО предполагает применение модулятора и одного блока. Верхние контакты от ламп замыкаются на пластине. Для этого придется воспользоваться отверткой. Также надо отметить, что блок устанавливается за генератором. Выпрямитель в цепи разрешается применять на три выхода. Первые контакты элемента подводятся по первой фазе.

Подключение дневных ходовых огней подразумевает установку преобразователя с одним фильтром. Сопротивление составляет около 45 Ом. ДХО устанавливается через линейный выход. Реле разрешается фиксировать с дипольными переходниками. При этом нижние контакты замыкаются по второй фазе. Изоляция должна находиться за генератором. Модулятор фиксируется с проводимостью от 5 мк. Сопротивление в цепи на этом участке составляет около 40 Ом.

Схемы подключения дневных ходовых огней автомобиля

Правила дорожного движения предусматривают обязательное зажигание ходовых огней днём во время движения автомобиля. Это объясняется тем, что авто с зажжёнными фарами, безусловно, гораздо заметнее на дороге. А это снижает риск возникновения аварийной ситуации.

Многие водители считают подключение дневных ходовых огней в авто слишком дорогим удовольствием — в качестве альтернативы правила позволяют применять ближний свет или противотуманки. Однако эти варианты не совсем удачны. Постоянное включение фар приведёт к тому, что через небольшое время потребуется замена ламп — от износа никуда не уйдешь. Каждое изделие имеет свой ресурс: какова бы ни была схема использования, после выработки ресурса необходима замена.

Итак, что мы имеем, если используем варианты с противотуманками и фарами ближнего света? А вот что:

преждевременный износ ламп;
разрядку аккумулятора и расход мощности генератора;
повышенный расход бензина;
опасность забыть включить огни перед началом движения и заработать штраф.

Поэтому лучше всего озаботиться установкой штатных ходовых огней и правильно их подключить. И лучше всего, если схема подключения будет работать по принципу автоматического включения огней после запуска двигателя авто.

Если вы не хотите тратить деньги на услуги специалистов по разработке и реализации схемы включения ДХО, вы можете найти здесь варианты, которые возможно сделать своими руками.

Необходимые материалы

Перед тем как подключить дневные ходовые огни на авто. вам будет нужно запастись всеми необходимыми инструментами и материалами. Чтобы своими руками справиться с работой, понадобятся:

пассатижи;
кусачки;
паяльник;
изолированный двужильный провод;
светодиодные ДХО;
реле для авто на 12В;
геркон;
одножильный провод;
хомуты из пластика.

После того как всё необходимое — в наличии, можно приступать к подключению ДХО на вашем авто своими руками.

Схема 1

Первый вариант предусматривает автоматическое включение ДХО после начала работы зажигания и выключение после остановки двигателя. Минус при этом замыкается на корпус машины, а плюс — на плюс замка зажигания. Всё это довольно несложно осуществить своими руками даже без специальных знаний в области электротехники. Главное — внимательно следить за тем, что куда подключается.

Читайте также: Замена лампы ближнего света на Шевроле Нива

Схема 2

Второй вариант, по сути, является разновидностью первого. Здесь выполняются те же операции с одной небольшой разницей — после включения фар ближнего света ходовые огни отключаются. Здесь плюс подсоединяется, как и в предыдущем разделе, а минус — к плюсу огней ближнего освещения.

Это объясняется тем, что лампа накаливания, которая используется для ближнего света, имеет более низкое сопротивление, и через неё идёт более сильный ток. В тот момент, когда включается ближний свет, на минусе ДХО появляется плюс, и они гаснут.

Этот вариант также довольно просто реализуется своими руками — важно не перепутать и правильно подключить все контакты.

Если в качестве габаритов у вас установлены лампы накаливания, можете этот принцип использовать для габаритов.

Схема 3

Здесь включение ходовых огней происходит после запуска двигателя. Задействуются реле, аккумулятор и генератор. Минус ДХО соединяем с корпусом авто, а плюс — с контактом реле под меткой 30. Контакт реле с меткой 87 подключаем к плюсу аккумулятора. Контакт реле с меткой 85 замыкаем на массу авто через ДХО. А с меткой 86 подключаем к геркону, второй контакт которого включаем на плюс генератора. После запуска двигателя двигаем геркон вокруг генератора так, чтобы срабатывало реле, и включались ходовые огни. После этого геркон упаковываем в термополимер и крепим на генератор. Очень важно, чтобы геркон крепился именно в том месте генератора, где срабатывает реле.

В соответствии с правилами дорожного движения во многих странах сегодня дневные ходовые огни являются типом оптики, который должен быть обязательно включен во время движения. Поэтому многие автовладельцы столкнулись с необходимостью установки ДХО на свои транспортные средства. Что представляет собой схема подключения ДХО с отключением и как ее реализовать — читайте ниже.

[ Скрыть ]

Предназначение ДХО

Чтобы правильно подключить , необходимо иметь хотя бы минимальный опыт работы с электрикой. Прежде чем мы расскажем, как осуществляется подключение ДХО по ГОСТу, разберем предназначение данного типа оптики. Ходовые огни — это внешние осветительные элементы, использующиеся для обозначение габаритов транспортного средства в светлое время суток. Как правило, устанавливая , автовладельцы используют светодиодные источники освещения.

Обычно оптика подключается к габаритам или , но при необходимости для управления фарами можно использовать и отдельную кнопку. Также автоматическое включение ДХО может быть произведено при помощи фонарями.

Монтаж ходовых огней

Куда и как правильно подключить оптику?

Для начала предлагаем узнать, как осуществляется установка ДХО, основные правила:

Установка ходовых огней должна быть произведена на поверхности бампера автомобиля, которая должна быть вида в направлении исходной оси. Устанавливать фонари следует таким образом, чтобы их расстояние от края авто было не более 40 см. Если устройства будут установлены неправильно, это может грозить штрафом автовладельцу.
Перед тем, как установить дневные ходовые огни, нужно учитывать, что их монтаж возможен только на автомобили, но не на прицепы. Всего должно быть две фары.
Схема подключения дневных ходовых огней предусматривает их установку на расстоянии от 0.25 до 1.5 м над землей. Причем их монтаж должен осуществляться только на передней стороне авто.
При монтаже нужно учитывать, что направление света оптики в любом случае должно быть вперед.
Установка дневных ходовых огней и их подключение должно быть произведено так, чтобы оптика включалась автоматически. То есть при включении зажигания или при запуске силового агрегата, без использования дополнительных элементов управления. Соответственно, отключаться фонари также должны при выключении зажигания.
Устанавливающий ДХО автовладелец должен знать, что площадь этих источников освещено должна составлять не менее 40 см, при этом сила света должна варьироваться в районе 400-800 кд. Если вы используете сертифицированную оптику, то на ней должна быть нанесена соответствующая маркировка.
Что касается цвета свечения, то он в любом случае должен быть белым.

Инструкция по подключению дневных ходовых огней

Итак, если вы решили осуществить подключение дневных ходовых огней своими руками, то у вас есть несколько вариантов подсоединения их к ботовой сети. Рассмотрим каждый из них (автор видео — канал Igrok 777).

Вариант 1

Для начала приведена схема подключения дневных ходовых огней с автоматически отключением при остановке мотора. Следует отметить, что подключение ДХО по данной схеме будет полностью соответствовать ПДД, тем более, что она проверялась на всех отечественных машинах. В качестве источника информации о движении транспортного средства используется датчик скорости.

Контакты 1-1 схемы следует соединить с цепью управления ближнего освещения, в частности, с контактом 85. В том случае, если вы хотите, чтобы на машине с активированным зажиганием работали только ДХО, а не габариты, то подключение контактов осуществляется параллельно. Чтобы реализовать данную схему соединения, вам потребуется любое реле, которое оснащено размыкающей парой контактов.

Вариант 2

По этой схеме подключение ходовых огней будет осуществляться при запуске силового агрегата и отключенных габаритных огнях. Этот вариант также может быть реализован на любых отечественных авто, а данные о работе мотора в этом случае будет передаваться посредством контроллера давления моторной жидкости. Вся информация от этого датчика будет передаваться из приборки. Процедура активации оптики может быть осуществлена как через габариты, так и через ближнее освещение (автор видео — канал 2673Kostya).

Но если вы хотите реализовать схему, то удостоверьтесь в том, чтобы контроллер давления масла был полностью исправным, в противном случае сигнал будет неправильным. Соответственно, функциональность оптической системы в целом будет нарушена.

Вариант 3

Еще один вариант, как подсоединить ходовые огни, может быть реализован с помощью подрулевого переключателя ближнего освещения. Такой способ подразумевает управление фарами после того, как будет запущен двигатель — соответственно, когда мотор остановится, ходовые огни автоматически отключаться. Чтобы реализовать эту схему, заранее нужно подготовить два диодных источника освещения, не сильно мощных, после чего подключить их последовательно.

К источникам освещения припаиваются провода, их длина в общей сложности должна составлять не более 40 см. Выполнив эти действия, нужно будет подключить сами лампы, при этом соблюдая полярность, в противном случае работать они не будут. После этого осуществляется демонтаж и разборка приборной панели, контакт следует подключить к выходу Х1.

Далее, производится снятие кнопки либо переключателя, с помощью которых будет осуществляться управление ходовыми огнями. Второй конец кабеля следует подключить к разъему. После того, как оптика будет подключена, кнопка или переключатель ставятся на место, проверяется работоспособность ДХО.

Фотогалерея «Схемы для подключения»

Обзор основных устройств для управления

Перед тем, как подключить дневные ходовые огни, вам потребуются несколько составляющих компонентов, в частности, если вы используете одну из приведенных выше схем:

Регулятор, который нужно будет добавить в электроцепь. С помощью этого устройства будет осуществляться автоматическая активация оптики.
Непосредственно сами ДХО. Если вы хотите, чтобы фары проработали долго, то лучше не покупать дешевые китайские изделия — обычно они обладают более низким сроком службы. Тем более, что качество свечения у китайских диодов обычно более низкое.
Как сказано выше, вам также потребуется реле, причем важно, чтобы оно имело размыкающую пару контактов.
Контроллер. Это устройство также будет использоваться для управления фарами.

Заключение

Процедура установки ДХО требует от автовладельца определенных навыков. Если вы никогда ранее не сталкивались с подобной задачей и не можете отличить регулятор напряжения от контроллера, то мы бы посоветовали доверить эту задачу специалистам. Если вы допустите ошибки в ходе выполнения работ, это может привести к неработоспособности оптики в целом, что может стать неприятным «сюрпризом», если вы движетесь в темное время суток.

Видео «Простой способ подключения ДХО без использования реле»

На видео ниже описан довольно простой и понятный способ подключения ДХО в домашних условиях без использования реле (автор ролика — Артем Квантов).

установка дневных ходовых огней своими руками по ГОСТу

Автор: Виктор

В соответствии с правилами дорожного движения во многих странах сегодня дневные ходовые огни являются типом оптики, который должен быть обязательно включен во время движения. Поэтому многие автовладельцы столкнулись с необходимостью установки ДХО на свои транспортные средства. Что представляет собой схема подключения ДХО с отключением и как ее реализовать — читайте ниже.

Содержание

Открытьполное содержание

[ Скрыть]

Предназначение ДХО

Чтобы правильно подключить ходовые огни в фары, необходимо иметь хотя бы минимальный опыт работы с электрикой. Прежде чем мы расскажем, как осуществляется подключение ДХО по ГОСТу, разберем предназначение данного типа оптики. Ходовые огни — это внешние осветительные элементы, использующиеся для обозначение габаритов транспортного средства в светлое время суток. Как правило, устанавливая ДХО своими руками, автовладельцы используют светодиодные источники освещения.

Обычно оптика подключается к габаритам или ближнему свету, но при необходимости для управления фарами можно использовать и отдельную кнопку. Также автоматическое включение ДХО может быть произведено при помощи подключения к цепи противотуманными фонарями.

Требования по установке оптики

Монтаж ходовых огней

Куда и как правильно подключить оптику?

Для начала предлагаем узнать, как осуществляется установка ДХО, основные правила:

Установка ходовых огней должна быть произведена на поверхности бампера автомобиля, которая должна быть вида в направлении исходной оси. Устанавливать фонари следует таким образом, чтобы их расстояние от края авто было не более 40 см. Если устройства будут установлены неправильно, это может грозить штрафом автовладельцу.
Перед тем, как установить дневные ходовые огни, нужно учитывать, что их монтаж возможен только на автомобили, но не на прицепы. Всего должно быть две фары.
Схема подключения дневных ходовых огней предусматривает их установку на расстоянии от 0.25 до 1.5 м над землей. Причем их монтаж должен осуществляться только на передней стороне авто.
При монтаже нужно учитывать, что направление света оптики в любом случае должно быть вперед.
Установка дневных ходовых огней и их подключение должно быть произведено так, чтобы оптика включалась автоматически. То есть при включении зажигания или при запуске силового агрегата, без использования дополнительных элементов управления. Соответственно, отключаться фонари также должны при выключении зажигания.
Устанавливающий ДХО автовладелец должен знать, что площадь этих источников освещено должна составлять не менее 40 см, при этом сила света должна варьироваться в районе 400-800 кд. Если вы используете сертифицированную оптику, то на ней должна быть нанесена соответствующая маркировка.
Что касается цвета свечения, то он в любом случае должен быть белым.

Инструкция по подключению дневных ходовых огней

Вариант 1

Вариант 2

Вариант 3

Фотогалерея «Схемы для подключения»

1. Первый вариант подключения оптики

2. Второй способ с применением контроллера давления масла

3. Способ подключения с переключателем ближнего освещения

Обзор основных устройств для управления

Регулятор, который нужно будет добавить в электроцепь. С помощью этого устройства будет осуществляться автоматическая активация оптики.
Непосредственно сами ДХО. Если вы хотите, чтобы фары проработали долго, то лучше не покупать дешевые китайские изделия — обычно они обладают более низким сроком службы. Тем более, что качество свечения у китайских диодов обычно более низкое.
Как сказано выше, вам также потребуется реле, причем важно, чтобы оно имело размыкающую пару контактов.
Контроллер. Это устройство также будет использоваться для управления фарами.

Заключение

Видео «Простой способ подключения ДХО без использования реле»

Загрузка …

К чему подключить ходовые огни – АвтоТоп

Здравствуйте, дорогие друзья! Думаю, многих интересует эффективная схема подключения ДХО, то есть дневных ходовых огней.

Уже не первый год на территории страны действуют правила, согласно которых при движении авто днем следует обозначать свое присутствие с помощью соответствующих фар. В качестве таких светильников используют противотуманки, ближний свет головных фар и непосредственно сами ДХО.

Применение противотуманок и головного света отличается объективными недостатками. Потому оптимальнее всего выполнить подключение ДХО от генератора или АКБ своими руками.

Существуют различные способы и схемы реализации задумки. Некоторые делают это без реле, другие совмещают ДХО с поворотниками, третьи и вовсе управляют дневными огнями отдельной кнопкой и пр. Чтобы сделать все верно, нужно знать некоторые важные моменты. И тогда автоматическое включение будет осуществляться без нарушений ПДД.

Нюансы использования огней

Существует специальный ГОСТ, который определяет и регламентирует установки, технические параметры и само подключение дневных ходовиков.

В регламенте указывается, что схема должна применяться такая, дабы ходовики включались автоматически, когда происходит поворот ключа в замке зажигания. То есть при пуске силовой установки. Но также ДХО обязаны в автоматическом режиме выключаться, как только в работу вступают фары основного света. Здесь, как вы понимаете, речь идет о блоке головных фар (ближний или дальний свет). Также есть правило, указывающее на то, что головной свет должен включаться лишь тогда, когда включаются габариты. Исключением являются кратковременные сигналы для предупреждения других водителей.

Исходя из сказанного выше, можно смело говорить, что через кнопку ДХО выводить не стоит. Так же как и через ручник. А вот в поворотники вмонтировать можно, но тут потребуется подключить 2 дополнительных провода от каждого поворотника.

Все это крайне важно учитывать, подключая ходовики. Ведь вас должно волновать не только то, чтобы не перегорали лампочки. Хотя и это крайне значимый момент.

Без продуманной и грамотной схемы самостоятельно поставить ДХО точно не получится. Ведь все должно работать с отключением при включении дальнего или ближнего света.

Существует целый ряд схем, по которым в теории можно поставить на свою машину ДХО при их отсутствии в штатной комплектации своего автотранспортного средства. Вопрос лишь в том, какую именно схему лучше задействовать.

Немаловажную роль играет стабилизатор напряжения, о котором ходит много споров при использовании диодных ходовых огней. Сами ДХО оснащаются резисторами, которые выполняют функцию ограничителя тока. Но при перепадах напряжения они не способны удерживать напряжение на едином уровне. Потому правильно считать, что применение стабилизатора в такой схеме будет обязательным и необходимым. В противном случае срок службы ДХО существенно сократится из-за регулярных перепадов напряжения. Хотя некоторые до сих пор считают, что подключение можно выполнить без стабилизатора.

Стоит рассмотреть отдельно несколько схем, сделать по ним соответствующие выводы и принять для себя окончательное решение.

Проще некуда

Это самая простая схема, которая предусматривает подключение к аккумулятору или генератору как источнику питания.

Схема предусматривает, что ДХО будут активизироваться одновременно с пуском двигателя. Суть заключается в том, чтобы плюс завести на плюсовую клемму от замка зажигания вашего Рено Логан или той же Лада Ларгус, а минус зафиксировать на корпусе авто в любом удобном месте. Все выглядит просто и предельно логично. Но торопиться с выводами не стоит, как и выполнять подобное подключение. Ведь у него имеется очевидный недостаток.

Если систему собрать по такой схеме, диоды из ДХО начнут работать постоянно, пока ключ находится в замке зажигания. Ни о каком согласовании с другими фарами здесь речи не идет. А потому подобное соединение противоречит ГОСТу и ПДД.

Ближний свет или габариты

Еще можно подключиться к габаритам или фарам ближнего света. В теории тут также все выглядит довольно просто, интересно и перспективно.

Первая из рассматриваемых схем предусматривает, что вы будете использовать электроцепь, питающую лампы габаритов. Тут плюс от ДХО соединяется непосредственно с аккумуляторной батареей, как источником питания. А вот минус идет на плюс от габаритов. В такой момент последний будет электрически нейтральным. Тем самым ток идет от плюса АКБ через диоды на габариты, а затем через лампу на корпус, где последний выступает минусом созданной электроцепи.

Поскольку уровень потребления тока будет маленьким, диоды начнут работать, а лампа габаритов не включится.

Стоит водителю переключиться на габариты, на его плюсе появится напряжение 12В, на проводке ДХО будут выравниваться потенциалы и диоды погаснут. Схема начнет работать уже в штатном режиме, давая ток габаритам.

Все вроде бы неплохо. Но опять же, выводы сделаны поспешно.

Схема простая и рабочая. Только имеет несколько недостатков:

Ходовики будут оставаться активными, когда двигатель отключается. Это напрямую противоречит действующим законам;
Если габариты оснащаются светодиодными лампами, такая схема сразу же станет неработоспособной;
Работа окажется некорректной при использовании мощных SMD диодов в составе ДХО;
Чтобы обеспечить дополнительную безопасность, придется обязательно добавить в схему предохранитель.

Чтобы избежать первого недостатка, схему несколько переделывают. Плюс от светодиодного модуля берут не от плюса АКБ, а через плюс замка зажигания.

Вторая схема предусматривает активацию ДХО с помощью лампы от ближнего света. Суть в том, чтобы при включении ближнего света ходовики отключались, а в остальное время работали.

Тут имеются те же недостатки, что и для предыдущей схемы. То есть она противоречит ГОСТу и ПДД.

4 контактное реле, генератор и датчик масла

Это еще два способа, которые стоит рассмотреть. Здесь будет использоваться 4 контактное реле, генератор и датчик давления масла. Но не в единой цепи.

Обе схемы предполагают, что ДХО будут включаться лишь тогда, когда запускается мотор. Питается система от генератора и основана на переключениях 4-контактника и геркона.

Подключение контактов реле выглядит так:

30 контакт идет на плюс светодиодного модуля;
85 контакт следует к плюсу провода к габаритам;
86 контакт необходим для любого вывода от геркона;
87 контакт на плюсовую клемму от АКБ;
также на плюс аккумулятора идет второй вывод от геркона.

После подключения обязательно проводится настройка. Тут нужно запустить мотор и начать перемещать геркон около генератора, чтобы получить срабатывание и стабильную работу ходовиков. Потом геркон следует убрать в специальную термотрубку и зафиксировать.

Если геркона нет, тогда питание для ДХО можно подать через датчик давления масла. Тогда 86 контакт идет на лампу давления, а в остальном схема сохраняется в изначальном виде.

Схемы во многом отличные. Но их нельзя использовать в ситуациях, когда габариты основаны на светодиодах. Это единственный существенный минус.

5 контактное реле

Чтобы избавиться от минусов предыдущих схем, применяется вариант подключения через 5 контактное реле.

Реле соединяется следующим образом:

87 контакт не подключается и просто изолируется;
87а идет на плюс к замку зажигания;
86 контакт нужен для соединения с корпусом;
85 следует к плюсовому проводу от габаритных огней;
30 контакт выводится на плюс светодиодного модуля ДХО.

Поворачивая ключ в замке, к ДХО начинает поступать 12В, что позволяет зажечь лампы ходовиков. Включая габариты или головной свет, реле размыкает 87а контакт и замыкает 87 контакт. Тем самым ходовики выключаются, а другие фонари включаются. Такая схема хороша тем, что соответствует ГОСТу и ПДД. Плюс можно использовать диодные габариты.

Тут рекомендуется обязательно использовать стабилизатор напряжения. Недостаток схемы лишь в том, что при повороте ключа без запуска мотора ДХО будут светить.

Блок управления

Наиболее простым и надежным методом подключения считается применение блока управления и отказ от реле. Это полностью продуманный узел, не требующий проведения никаких сложных манипуляций.

Но большая проблема в том, что чаще всего автомобилистам встречается китайский контроллер. Они не соответствуют ГОСТу и обладают низким качеством сборки.

Если использовать блоки управления, то только такие:

Эти производители отлично себя зарекомендовали, и предлагаемые ими блоки действительно работает качественно и эффективно. Причем первый из списка является решением отечественного производства.

Вторые два блока немецкие, продаются в сборе с ДХО, а потому стоят заметно дороже.

А как вы решаете проблему с подключением ДХО, которые фактически стали обязательным элементом?

Спасибо за ваше внимание! Подписывайтесь, оставляйте комментарии и задавайте свои вопросы!

(2 оценок, среднее: 5,00 из 5)

Понравилась статья?

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1. Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2. Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3. Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4. Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

В последнее время спрос на дневные ходовые огни (ДХО) довольно высок, такая ситуация на рынке обусловлена тем, что большинство автомобилистов неохотно идут на контакт с инспекторами ГАИ, последние же в свою очередь могут с легкостью остановить транспортное средство, не имеющее дополнительных световых приборов.

Методы подключения дневных ходовых огней ДХО

Включенный дневной свет/противотуманные фары могут спасти ситуацию, но в таком случае срок службы осветительных приборов, из-за постоянной эксплуатации, будет гораздо ниже, замену ламп придется осуществлять чаще. Также не стоит забывать, что при использовании дневного света/противотуманных фар, хоть и не существенно, но все же увеличивается расход топлива.

Имея совсем немного свободного времени, а также желание сделать езду на любимом авто более комфортной, каждый автолюбитель может осуществить установку ДХО собственноручно. Данная задача вполне осуществима в домашних условиях, для этого достаточно иметь навыки работы с паяльником, а об остальных нюансах установки вы сможете узнать из данной статьи.

Вот небольшой перечень инструментов, которые понадобятся для работы:

паяльник,
обжимное устройство (можно заменить пассатижами),
нож,
зажигалка,
кусачки.
Также для установки понадобится двухжильный провод в изоляции ПВС 2х1,5, его можно заменить на 2х0.75, если осветительный прибор светодиодный, а не галогенный. Провод необходим чтобы осуществить параллельное соединение фонарей. Также необходимо
автомобильное реле 12в.,
геркон,
2-3 метра одиночного провода ∅1,5 -2,5,
пластиковые хомутики,
термоусадка.

Итак, со списком инструментов и материалов определились, перейдем к вариантам подключения:

1 способ. Подключить осветительные приборы можно на прямую к двигателю, таким образом ДХО будут включаться когда машина заводится и выключаться когда глушится.

Этот метод самый простой в осуществлении, для подключения необходимо минус закрепить к корпусу машины, а плюс к плюсу замка зажигания или же к выводу D высоковольтного модуля, присутствие предохранителя крайне рекомендуется.

2 способ . Этот метод похож на предыдущий с тем лишь отличием что при включении ближнего света лампы гаснут. Плюс следует подключать так же как описано в первом методе, минус же подключается к плюсовому проводу лампы ближнего света.

Суть состоит в том, что ДХО потребляют меньше энергии и отличаются большим сопротивлением, нежели лампа накаливания, поэтому при подключении данным способом нить накала не будет сильно разогреваться, при этом на работе ДХО сопротивление нити накала не как не отразится.

При включении ближнего света на минусе ДХО появится плюс и они выключатся, конечно при включении дальнего света они опять заработают. Такой метод приемлем для подключения к лампам габаритов, если они не светодиодные. Во множестве машин по умолчанию габаритные лампы проведены параллельным методом, поэтому можно подключать общий минусовой провод обеих фонарей ДХО к любой лампе.

3 способ. Благодаря этому варианту ДХО включается автоматически только при включенном, работающем двигателе. Для того чтобы осуществить такое подключение следует подсоединить минус к каркасу машины, а плюс к 30 контакту реле. 87 контакт подсоединяется к более мощному плюсу, как вариант можно осуществить подключение к плюсовой клемме, 85 контакт реле кидается через лампы ходовых на массу авто, а 86 к одному из выводов геркона.

Второй вывод геркона следует подключить на любой ближайший плюс, генератор или аккумулятор отлично подойдут, это значения не имеет. После чего запускаем движок и при помощи перемещения геркона ищем точку срабатывания реле и запуска ДХО. Дальнейшая последовательность действий очень простая необходимо упаковать геркон в термоусадку и закрепить его за счет хомутика к генератору.

4 способ. Этот метод подойдет при отсутствии геркона. Последовательность подключения контактов та же что и в третьем методе, только 86 контакт следует подсоединять к лампе давления масла, которая находится на приборной панели.

Эти четыре метода очень просты в исполнении, они помогут вам без каких-либо сложностей собственноручно осуществить подключение.

Страница не найдена

05 Сентября 2012 | Просмотров: 223575

Вы можете перейти на главную страницу сайта или воспользоваться простым или визуальным поиском.

Возможно Вас заинтересует

Пред След Страница:

IP-Bus для Pioneer своими руками

Многие из нас владеют магнитолами Pioneer, причины такого выбора очевидны: качественный продукт с достойными характеристиками за…

Подсветка воздуховодов ВАЗ 2110

Продолжим тему тюнинга салона очередной подсветкой светодиодами. На этот раз подсветим воздуховоды печки ВАЗ 2110….

Двери автомобиля без ручек

Подчеркнуть внешний стиль автомобиля получится если убрать ручки дверей. Ровная поверхность дверей привлекает внимание, вместе с…

Накладки на панель приборов ВАЗ 2110

Скучная заводская панель приборов быстро надоедает, а покупать альтернативную со встроенным компьютером за большие деньги…

Доработка уплотнителей ВАЗ 2110

Каждому владельцу десятки знаком шум в салоне со стороны дверей, который создается встречным потоком ветра….

Укачивает в машине, что делать ?
По статистике 1/3 всего населения земли страдает морской болезнью, а в экстремальных условиях (например, на море) к такой склонности подвержены 2/3 населения. Попробуем разобраться, почему укачивает в транспорте и что делать,…
Доработка задних фонарей ВАЗ 2111
Кто интересовался заменой фар могли заметить, что найти альтернативные задние фонари ВАЗ 2111 возможности нет, продаются лишь различные модели для седана или хэтчбека. Если внешний вид задней оптики Вас устраивает, тогда…

Дневные ходовые огни как подключить

Лучшие схемы подключения дхо своими руками на авто

Нюансы использования огней

[adv1]

Проще некуда

Ближний свет или габариты

[adv2]

Поскольку уровень потребления тока будет маленьким, диоды начнут работать, а лампа габаритов не включится.

Все вроде бы неплохо. Но опять же, выводы сделаны поспешно.

Схема простая и рабочая. Только имеет несколько недостатков:

Ходовики будут оставаться активными, когда двигатель отключается. Это напрямую противоречит действующим законам;
Если габариты оснащаются светодиодными лампами, такая схема сразу же станет неработоспособной;
Работа окажется некорректной при использовании мощных SMD диодов в составе ДХО;
Чтобы обеспечить дополнительную безопасность, придется обязательно добавить в схему предохранитель.

Тут имеются те же недостатки, что и для предыдущей схемы. То есть она противоречит ГОСТу и ПДД.

4 контактное реле, генератор и датчик масла

Подключение контактов реле выглядит так:

30 контакт идет на плюс светодиодного модуля;
85 контакт следует к плюсу провода к габаритам;
86 контакт необходим для любого вывода от геркона;
87 контакт на плюсовую клемму от АКБ;
также на плюс аккумулятора идет второй вывод от геркона.

5 контактное реле

Чтобы избавиться от минусов предыдущих схем, применяется вариант подключения через 5 контактное реле.

Реле соединяется следующим образом:

87 контакт не подключается и просто изолируется;
87а идет на плюс к замку зажигания;
86 контакт нужен для соединения с корпусом;
85 следует к плюсовому проводу от габаритных огней;
30 контакт выводится на плюс светодиодного модуля ДХО.

Блок управления

Если использовать блоки управления, то только такие:

Вторые два блока немецкие, продаются в сборе с ДХО, а потому стоят заметно дороже.

А как вы решаете проблему с подключением ДХО, которые фактически стали обязательным элементом?

Спасибо за ваше внимание! Подписывайтесь, оставляйте комментарии и задавайте свои вопросы!

pricep-vlg.ru

Ремонт и Доработка» на DRIVE2

Вот наконец выбрал время что бы рассказать о подключении дхо в авто. Процедура достаточно простая в ней сможет разобраться любой. И так нам понадобится 1 реле 5контактное его часто применяют в сигнализациях
2 провода 4м
3 клемы мама 4шт и 2шт под болт
4 термоусадка под клемы мама
5 само дхо

Процесс сборки
1 берем дхо крепим где пожелаем выводим провода подключаем так левый и правый дхо «+» и «-«, в месте «-» на кузов к проводу паяем клему под болт и плотно крепим на кузов авто. К «+» паяем клему маму изолируем термоусадкой и пока оставляем так.

2 теперь лезем в проводку своего авто и находим провод ближнего света достаточно одного с любой фары в него врезаемся и выводим провод паяем клему мама изолируем и оставляем.

3 теперь находим в машине плюс от зажигания так же в него врезаемся и выводим провод с клемой мама и то же изолирован.

4 теперь само реле у него есть 5 контактов это 85, 86, 87а, 87, 30. нам понадобится все кроме 87 его можно оторвать а можно оставить. Контакт 86 подключить к минусу (провод, на одном конце клема мама на другом клема под болт), а контакт 85 подсоединить к фаре ближнего света (пункт 2). следующие контакт 87а к нему нужно подсоединить «+» от зажигания (пункт 3). ну теперь дхо вывод 30 соединить с клемой идущей с дхо.(пункт1)

проверьте надежность и изоляцию клем на реле это важно!

видео работы в контакте ( дхо как подключить )

описание работы
желтый поворотник (условно это дхо)
лампочка (условно ближний свет)
переключатель (условно кнопка включения ближнего света)
1 загорается желтый поворотник это значит питание от зажигания появилось вы завели машину и поехали дхо включено все по госту.
2 ночь пора включить свет, с помощью переключателя включаем ближний на видео все видно.
3 приезжаем домой выключаем фары у нас снова включается дхо отключаем зажигание и дхо выключается. что бы добиться плавного гашения поставьте конденсатор большой емкости параллельно дхо

www.drive2.ru

Способы подключения дневных ходовых огней – Поделки для авто

Теперь несколько слов о вариантах подключения.

Вариант 4. Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Автор; OLeg

Установка и подключение дневных ходовых огней

Совсем недавно в России были введены требования по использованию в светлое время суток противотуманных фар, либо ближнего света, либо дневных ходовых огней. Помощь в установке на автомобиль дополнительной оптики предлагают многие СТО. Однако дневные ходовые огни подключить своими руками не очень сложно, и ниже мы расскажем, как это сделать.

Мы расскажем о том, как выбрать дневные ходовые огни, опишем способы их установки и приведем схему подключения ДХО.

В конце статьи смотрите видео-инструкцию по подключению ДХО через датчик давления масла.

Дневные ходовые огни (ДХО или DRL) являются дополнительными световыми приборами, которые устанавливаются в передней части авто. Они могут совмещаться со штатной оптикой или использоваться отдельно. При включении ближнего или дальнего света, а также габаритных огней ДХО желательно отключать.

Как выбрать дневные ходовые огни

Еще недавно для привлечения внимания к автомобилю водители включали ближний свет фар. Использование дневных ходовых огней позволяет исключить некоторые недостатки, которые появляются при использовании штатной оптики в дневное время.

ДХО повышают срок службы ламп головного света. Частое включение и выключение ближнего света негативно отражается на долговечности лампочек. Особенно это касается световых приборов с улучшенной светоотдачей, типа +30%, +50% и т. д.
При использовании ДХО исключается включение габаритных огней и подсветки номера. Это позволяет снизить потребление электроэнергии и не ухудшить читаемость стоп-сигналов.
Наличие автоматического включения ДХО позволяет бороться с забывчивостью автовладельца. Не включив штатную оптику днем, автомобилист рискует получить штраф. А если оставить ближний свет фар при выключенном двигателе, то аккумулятор быстро разрядится.

Перед тем, как браться за подключение дневных ходовых огней, следует учесть ряд факторов, влияющих на выбор модели ДХО.

Во-первых, многое зависит от места установки и дизайна автомобиля:

Дополнительная оптика может иметь прямоугольную или круглую форму. Здесь решающую роль сыграет конструкция бампера и внешний вид «передка» машины.
Размер фонарей определяется той нишей, которая имеется в бампере или воздухозаборнике авто.
Яркость свечения каждого блока зависит от количества светодиодов. Она должна находиться в пределах 150-330 люменов.

Вторым важным фактором при выборе дневных ходовых огней будет соблюдение нормативных требований. При установке необходимо выдержать несколько основных характеристик:

Высота от уровня земли до фонарей должна находиться в пределах от 250 до 1500 мм.
Расстояние от крайней боковой точки авто до фары не должно превышать 400 мм.
Между двумя фонарями ДХО минимальное расстояние составляет 600 мм. Для автомобилей шириной до 1300 мм этот параметр уменьшается до расстояния 400 мм.
Необходимо соблюдать и некоторые геометрические параметры при установке фонарей ДХО. Горизонтальное отклонение составляет 20 градусов внутрь и наружу, а вертикальный угол должен быть 10 градусов вниз и вверх.

Способы установки и схема подключения дневных ходовых огней

Установка дневных ходовых огней может быть выполнена разными способами, все зависит от умений автовладельца.

При покупке дневных ходовых огней обратите внимание, что в комплект должны входить два фонаря, соединительные провода, материалы для установки и инструкция по монтажу и эксплуатации. В этом случае владельцу авто не придется ломать голову и искать схемы подключения ДХО.

Для людей, которые боятся или не хотят заниматься обслуживанием или ремонтом авто, предпочтительнее обратиться в специализированный автосервис. Опытный автоэлектрик быстро и качественно справится с подключением ДХО.
Тем кто способен выполнить простые операции по тюнингу машины, можно посоветовать купить готовый комплект ходовых огней. Например, хорошо себя показали ДХО Philips и Hella.
Любители паяльников и электрических схем могут полностью сделать своими руками светодиодные фонари и выполнить их подключение.

Подключение ходовых огней может выполняться по разным электрическим схемам (самая простая схема – через реле и датчик давления масла). Главное, чтобы ДХО включались после запуска мотора и гасли при включении фар ближнего и дальнего света. Удобно использовать для подключения контроллер DRL (к нему в комплекте будет дана и монтажная схема).

Как сделать дневные ходовые огни своими руками

Для самостоятельного изготовления ДХО обычно используются дешевые противотуманки, светодиодная лента, алюминиевые пластины, силиконовый герметик и паяльник. Очередность сборки будет примерно следующей:

Сначала разбирается старая противотуманная фара и извлекается внутренняя начинка.
Далее по размеру корпуса фонаря вырезается алюминиевая пластина.
По размеру пластины отрезается кусок (или 2 куска) светодиодной ленты.
На обезжиренную поверхность алюминия наносится клей-герметик, и крепятся светодиоды.
Остается при помощи паяльника последовательно соединить отрезки светящейся ленты и электрический провод.
Фара собирается уже с новой начинкой.

Для подключения таких ДХО выбирается одна из подходящих к данному авто схем (лучше подключать через DRL-контроллер или через реле и датчик давления масла, как на видео ниже).

Установка дневных ходовых огней на автомобиль своими руками становится не только интересным времяпрепровождением. Результат работы станет причиной для гордости автовладельца, ведь новый имидж своему железному коню удалось создать самостоятельно.

Видео: подключение ДХО через датчик давления масла

unit-car.com

Ходовые огни на авто своими руками: сборка, схемы подключения

Эксплуатация27 июля 2019

Использование дневных ходовых огней (ДХО) во время движения уже давно стало необходимостью для всех водителей. ДХО делают автомобиль более заметным на дорогах, благодаря чему число аварий уменьшается из года в год. Можно купить готовый комплект ДХО либо же сделать всё самостоятельно – от изготовления до подключения.

Требования по регламенту

В новых требованиях к передвижению регламентировано использование в светлое время суток либо включённых фар ближнего света, либо ДХО, если таковые имеются. Использование ходовых огней позволяет продлить срок эксплуатации источников света в автомобильных фарах. Также они позволяют сэкономить расходуемый заряд аккумулятора или топлива, которое расходуется при работе ближнего света фар.

Сами по себе диоды светят во все стороны, а точнее на 120 градусов. Для решения этой проблемы применяется фокусировка света при помощи оптики, в основном линз. Чтобы определить параметры линзы, нужно определить силу, которая измеряется в Люменах. Однако, для оценки эффективности работы, сила света измеряется не в Люменах, а в Канделах. Чтобы измерить силу света ДХО, нужно разместить люксметр перед диодом на расстоянии одного метра. При этом Люксы преобразуются в Канделы.

Требуемые характеристики для ДХО:

500 – 700 люмен в каждом ходовом огне;
мощность должна быть не меньше 6 Ватт;
угол освещения должен составлять 35 градусов.

Помимо этого, ДХО должны соответствовать требованиям, согласно ГОСТу:

сила света – 400 – 800 Кандел;
угол свечения должен составлять 25 градусов по вертикали и 55 градусов по горизонтали;
освещаемая площадь каждого из огней – не менее 40 сантиметров квадратных;
источники света нужно располагать на расстоянии в 25 сантиметров от дорожного полотна;
расстояние между ходовыми огнями должно составлять минимум 60 сантиметров;
разрешённые цвета огней – желтый или белый.

Необходимые комплектующие и сборка ДХО

В зависимости от навыков, можно купить готовые ДХО либо же изготовить самостоятельно. Самыми распространёнными комплектующими для самодельных ходовых огней являются дешёвые противотуманные огни, светодиодные ленты, алюминиевые пластины, герметик и паяльник. Все комплектующие должны обеспечивать работу ДХО согласно требованиям и ГОСТам. Сборка происходит следующим образом:

Разбирается старая или купленная противотуманная фара и достаётся её начинка.
Далее из куска алюминия вырезается пластина по размеру корпуса фонаря.
Уже по размеру пластины вырезаются куски или один кусок светодиодной ленты, либо одиночные светодиоды.
После обезжиривания пластины, на её поверхность наносится герметик, к котором крепятся светодиоды.
Соединение светодиодов или светодиодной ленты при помощи паяльника с проводами.

Это один из самых простых способов самостоятельной сборки ДХО. Существуют и другие способы сборки, с которыми можно ознакомится в других источниках информации.

Самостоятельная установка ДХО

Прежде чем начать устанавливать ДХО нужно определиться с местом размещения и произвести замеры. Согласно рекомендованному размещению ходовых огней, расстояние между ними должно быть не менее чем 60 см, минимальная и максимальная высота размещения – 25 и 150 см соответственно, а минимальное расстояние до фары должно составлять не менее 40 см. Помимо этого, сами ходовые огни нужно размещать под углом, не превышающим десяти градусов, чтобы освещенность соответствовала ГОСТам. Рекомендуемое место установки – это на уровне противотуманных фар.

После того, как было выбрано место размещения ДХО, можно приступить к их установке на автомобиль. Монтаж ходовых огней выполняется следующим образом:

Если они монтируются на решётку, то её надо снять.
Прикрепить ДХО можно при помощи саморезов, либо используя клей или двухсторонний скотч, предварительно обезжирив место поклейки.
Протянуть провода в отверстие для зажима.
Установить блок управления ходовыми огнями.
Подсоединить провода к блоку управления ДХО, поместив кабели в специальный разъём.
Прикрепить модули и провода в подкапотном пространстве, кроме проводов для подключения к источнику питания, после чего окончательно закрепить корпус.

Справка! Проводку не рекомендуется клеить к радиатору, топливопроводу или шлангу. Спешить с приделыванием корпуса ДХО к автомобилю лучше не стоит и устанавливать лишь после проведения всех проводов под капотом.

Схемы подключения ДХО

Чтобы завершить установку ДХО на автомобиль, их нужно подключить к источнику питания и некоторым датчикам по отдельности либо вместе, в зависимости от своего устройства.

К датчикам скорости

Подключение к датчику скорости относится к простым способам. ДХО будет запускаться при запуске датчика скорости. Для подключения нужно подключить контакты ходовых огней к сделанному разрыву в проводке автомобиля. Например, у кнопки переключения ближнего света. Реле можно использовать любое, но оно должно обладать размыкающей парой.

Справка! Если хочется, чтобы огни работали при стоянке автомобиля, нужно использовать параллельное подключение.

К датчику масла

Подключение ходовых огней через датчик масла удобно тем, что при заводе автомобиля они будут загораться вместе с датчиком масла. Это позволит не задумываться о том, были ли включены ДХО и тратить время на их включение и выключение. Схема включения основана на переключении четырёх -контактного реле. Само подключение происходит следующим образом:

Контакт 88 подключается к плюсовым выводам ДХО.
Контакт 85 подключается к плюсовым выводам габаритов.
Контакт 86 подключается к датчику давления масла в качестве источника питания.
Контакт 30 идёт на плюс аккумулятора.

При заводе двигателя включается датчик давления масла, от которого поступает напряжение питания для ДХО и замыкаются нужные контакты. Такое подключение не подходит, если в габаритах установлены светодиоды.

Подключение ходовых огней к генератору

Подключение к генератору происходит по той же схеме, что и в предыдущем варианте, за исключением того, что контакт 85 будет подключаться к генератору и будет срабатывать во время запуска мотора.

Подключение готового комплекта

Помимо самодельных ДХО можно просто купить уже готовые ходовые огни с блоком управления. Он обеспечит защиту от перегрузок, включение ДХО после запуска двигателя и безопасную работу. Подключение происходит аналогично схемам, в которых использует реле, а питание подаётся с генератора.

Как не надо делать ДХО?

Некоторые люди думают, что обычную светодиодную ленту можно использовать в качестве полноценного ДХО. Либо же они покупают готовые дешёвые ходовые огни, в которых источник света – это светодиодная лента, светящая хорошо только ночью, а не днём. Но просто использовать светодиодную ленту, без соответствующей оптики и расчётов параметров нельзя. Это не ДХО. То же самое можно сказать о неоновых трубках, которые также относятся к аксессуарам, а не к настоящим ДХО.

В заключение

Обладая всеми нужными знаниями, можно изготовить самостоятельно ДХО согласно всем требованиям и ГОСТам, установить их на автомобиль и подключить так, чтобы они работали постоянно. Использование ходовых огней позволит обезопасить пешеходов и водителей других автомобилей, а также сэкономит электричество и топливо, которое бы ушло при использовании противотуманных фар.

autochainik.ru

подключение ДХО через реле, от лампочки давления масла, другие схемы

После внесения изменений в ПДД, которые обязывают воителей включать фары днем на автомобилях без ДХО, многие водители реализуют нештатную установку дневных ходовых огней на машину. Прежде всего, данное решение позволяет увеличить срок службы лампочек в фарах, а также продлевает ресурс самих фар и габаритов, так как без ДХО их приходится использовать практически постоянно. Параллельно при наличии дневных ходовых огней снижается нагрузка на электрические цепи, реле и предохранители.

Что касается выбора ДХО на машину и различных видов подобных устройств, сегодня на рынке имеется большое количество всевозможных предложений (гибкие ленты или трубки, «орлиный глаз», ДХО в противотуманные фары и т.д.). Каждое решение имеет как свои плюсы, так и минусы. Так или иначе, определившись с выбором, нужно не только установить ходовые огни, но и правильно их подключить.

Содержание статьи

Как правильно подключать ходовые огни

Итак, после приобретения комплекта ДХО также нужно знать, как правильно подключить дневные ходовые огни, чтобы добиться максимальной эффективности и безопасности. Прежде всего, основные предписания содержатся в пункте 6.19 ГОСТ Р 41.48-2004. Основная задача — схема ДХО должна быть реализована так, чтобы ходовые огни включались автоматически при повороте ключа зажигания или в момент запуска двигателя.

Также ДХО должны отключаться автоматически в тот момент, когда включаются габариты или фары. С учетом того, что по стандарту фары головного света должны включаться исключительно после включения габаритов (кроме подачи коротких сигналов), в рамках подключения ДХО необходимо учитывать все нюансы.

Получается, не правильно и абсолютно нецелесообразно делать так, чтобы дневные огни включались только вместе с габаритами или при включении света фар, а также оставлять возможность включения ДХО вместе с фарами для использования их в темное время суток.

Еще отметим, что кроме самого подключения также в схему нужно интегрировать блок стабилизации светодиодов. Как правило, в устройстве ДХО ограничителем выступает резистор. При этом скачки напряжения становятся причиной того, что резисторы не способны стабильно «выравнивать» ток.

По указанной причине стабилизатор напряжения ходовых огней (LED-драйвер) является важным элементом. Многие владельцы, которые подключают ДХО своими руками, упускают этот момент, после чего срок службы светодиодных элементов сильно сокращается в результате перепадов напряжения в бортовой сети автомобиля.

Если просто, во время очередного скачка напряжения на светодиодном модуле напряжение превышает 12 В, это становится причиной перегрева кристалла, падает яркость светодиодов. Результат – невозможность эффективно обозначить транспортное средство на расстоянии 100 метров, далее диоды начнут мерцать и через время окончательно выйдут из строя.

Конечно, каждый владелец решает сам, нужен стабилизатор или нет, однако специалисты настоятельно рекомендуют его установку, чтобы каждый год не менять светодиодные модули. Далее мы рассмотрим различные схемы подключения ДХО.

Подключение ходовых огней: схема, тонкости и нюансы

Стоит отметить, что существует несколько схем подключения дневных ходовых огней. Есть простые схемы, позволяющие быстро подключить устройство к сети, однако также имеются определенные недостатки. Что касается сложных схем, они имеют ряд преимуществ, но требуют профессионального подхода. Давайте разбираться.

Начнем с простой схемы включения ДХО при запуске двигателя. Для этой задачи плюсовой провод соединяется с «плюсовой» клеммой замка зажигания, тогда как «минус» крепится на кузов в подходящем месте.

Недостаток схемы — ДХО работают постоянно, пока повернут ключ в замке. Также их работа не согласована со светотехникой автомобиля, что является грубым нарушением требований.

Второй схемой является включение ДХО через габариты или ближний свет фар. Для этого ходовые огни запитывают в цепь питания лампочки габаритов, соединяя «+» ДХО напрямую с «плюсом» АКБ. Что касается «минуса», его кидают на «+» габарита.

Результат- ток от АКБ идет через светодиоды на габарит, далее через лампочку на корпус, выступающий «минусом» в данной цепи. С учетом того, что потребление тока малое, светодиоды светятся, в то же время лампа не горит.

Если же включить габариты, на «плюсе» габаритного огня будет напряжение 12 В, потенциалы на проводах ходовых огней выровняются, в результате чего ДХО потухнут и ток пойдет через лампы габаритов.

При всех кажущихся плюсах схемы есть и недостатки. Первое, ДХО работают при выключенном двигателе. Второе, схема не работает, если в габаритах также стоят светодиоды. Третье, данная схема не сможет работать нормально, если в ходовых огнях стоят более мощные светодиоды (SMD), ток которых аналогичен токам лампочки. Четвертое, в схему нужно ставить предохранитель для безопасности.

С учетом минусов некоторые дорабатывают схему, соединив плюсовой провод ДХО не с «плюсом» АКБ, а «плюсом» замка зажигания. Также есть вариант, когда включение ДХО реализовано через лампу ближнего света, когда ходовые огни гаснут автоматически при включении ближнего света фар, однако все время работают, если фары не включены.

Обратите внимание, по ГОСТ Р 41.48-2004, а также с учетом ПДД, во время стоянки машины в темное время для обозначения ТС должны использоваться габаритные огни, тогда как использовать ДХО запрещено.

Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя.

Итак, включение ДХО от генератора в основе имеет переключение 4 контактного реле, а также геркона. Контакты реле нужно подключать следующим образом:

30 кидается на выводы «+» светодиодов;
85 идет на «плюс» к габаритам;
86 подключают на любой вывод геркона;
87 и 2-ой вывод геркона подключается на «плюс» АКБ;

Реализовав подключение, нужна настройка. Для настройки мотор нужно запустить, далее геркон перемещается возле генератора, подбирая момент, когда ДХО сработают и начнут светиться. После геркон нужно упрятать в термотрубку и хомутами зафиксировать в обнаруженном месте срабатывания.

Получается, во время запуска ДВС и начала работы генератора контакты геркона и реле замыкаются, питание идет на ДХО. В свою очередь, лампы габаритов не горят, так как тока через катушку реле недостаточно для включения ламп. Кстати, если нет геркона, ДХО запитывают от датчика давления масла. Для этого контакт 86 нужно соединить с лампой масла. Минус таких схем – они не работают, если в габаритах стоят светодиоды.

Подключение ДХО через 5 контактное реле и контроллер (блок управления)

Учитывая все недостатки рассмотренных выше схем, многие владельцы интересуются, как подсоединить ходовые огни через 5 контактное реле. Дело в том, что такая схема лишена многих недостатков. Прежде всего, реле для ДХО подключается таким способом:

30 на «плюсы» ДХО;
85 на «+» габаритной лампы;
86 идет на корпус машины;
87А подключают на «+» замка зажигания;
87 просто изолируют без подключения;

Такая схема срабатывает во время поворота ключа в замке, на ДХО идет напряжение 12 В и огни включаются. Если же включить габариты или фары, реле размыкает контакт 87А, а также замыкает контакт 87.

Это значит, что ходовые огни выключаться и произойдет включение габаритов. Плюсом данной схемы является то, что она полностью укладывается в рамки по ПДД и ГОСТ, а также работает даже тогда, когда в габаритах стоят диоды.

Единственный минус схемы — ДХО включаются после поворота ключа в замке. Это значит, что если ключ повернут, но мотор не заведен, огни все равно горят. Так или иначе, схема весьма распространена. Главное, интегрировать в схему стабилизатор напряжения. Если учесть, что ток течет через ДХО независимо, в фары и габариты можно ставить лампы или диоды разного типа независимо от мощности.

Схема подключения через контроллер ДХО (блок управления ДХО) является простым вариантом подключения ДХО без реле. Наличие такого блока управления ходовыми огнями позволяет включить ходовые огни автоматически после запуска двигателя. Также диоды светят ярко, блок защищает их от скачков напряжения.

Блок управления дневными ходовыми огнями можно поставить на любой автомобиль с любыми типами ламп (в том числе и светодиодными). Минус данного решения — на рынке мало качественных блоков и много предложений сомнительного качества.

Что касается проверенных решений, можно выделить блок DayLight+ для ДХО, а также оригинальные решения от Philips или Osram. В таких блоках реализована стабилизация напряжения, схема подключения отличается простотой и надежностью, сами блоки имеют защиту от влаги и пыли. Также блоки можно считать универсальными, их зачастую можно ставить на любое авто с 12 В бортовой сетью.

Кстати, также добавим, что DayLight+ блок можно купить отдельно, тогда как Филипс или Осрам идут в комплекте с самими ДХО. Само собой, цена в этом случае достаточно высокая, однако совокупность преимуществ оправдывает такие расходы.

Подведем итоги

Как видно, применительно к ДХО сегодня существует большое количество оборудования и схем его подключения. При этом важно понимать, что простейшие схемы вполне функциональны, однако не соответствуют требованиям ГОСТ и ПДД. По этой причине рекомендуется обращать внимание на более сложные решения, рассмотренные выше.

С одной стороны, установка и подключения может быть более затратным, однако конечный результат максимально упрощает эксплуатацию, увеличивает срок службы ДХО, а также исключает другие возможные проблемы.

Напоследок отметим, что при выборе ДХО, реле, предохранителей, проводки, контролеров и других элементов необходимо приобретать только качественные изделия. Также важно, чтобы ходовые огни были правильно установлены и затем подключены с учетом всех требований.

В противном случае высока вероятность скорого выхода из строя дневных ходовых огней, что станет поводом для замены элементов и проведения внеплановых ремонтных работ.

Соответственно, экономия на комплектующих в дальнейшем обернется дополнительными затратами. В итоге, вместо дешевых ДХО и блоков управления лучше сразу остановиться на установке комплектов качественного оборудования.

от генератора, через реле и от двигателя

Дневные ходовые огни на авто своими руками

Итак, что мы имеем, если используем варианты с противотуманками и фарами ближнего света? А вот что:

преждевременный износ ламп;
разрядку аккумулятора и расход мощности генератора;
повышенный расход бензина;
опасность забыть включить огни перед началом движения и заработать штраф.

Если вы не хотите тратить деньги на услуги специалистов по разработке и реализации схемы включения ДХО, вы можете найти здесь варианты, которые возможно сделать своими руками.

Установка штатных ходовых огней

Необходимые материалы

Перед тем как подключить дневные ходовые огни на авто, вам будет нужно запастись всеми необходимыми инструментами и материалами. Чтобы своими руками справиться с работой, понадобятся:

пассатижи;
кусачки;
паяльник;
изолированный двужильный провод;
светодиодные ДХО;
реле для авто на 12В;
геркон;
одножильный провод;
хомуты из пластика.

После того как всё необходимое — в наличии, можно приступать к подключению ДХО на вашем авто своими руками.

Схема 1

Схема автоматического включения дневных ходовых огней

Схема 2

Этот вариант также довольно просто реализуется своими руками — важно не перепутать и правильно подключить все контакты.

Схема подключения дневных ходовых огней

Если в качестве габаритов у вас установлены лампы накаливания, можете этот принцип использовать для габаритов.

Схема 3

Здесь включение ходовых огней происходит после запуска двигателя. Задействуются реле, аккумулятор и генератор. Минус ДХО соединяем с корпусом авто, а плюс — с контактом реле под меткой 30. Контакт реле с меткой 87 подключаем к плюсу аккумулятора. Контакт реле с меткой 85 замыкаем на массу авто через ДХО. А с меткой 86 подключаем к геркону, второй контакт которого включаем на плюс генератора. После запуска двигателя двигаем геркон вокруг генератора так, чтобы срабатывало реле, и включались ходовые огни. После этого геркон упаковываем в термополимер и крепим на генератор. Очень важно, чтобы геркон крепился именно в том месте генератора, где срабатывает реле.

Схема подключения ходовых огней от генератора

Схема 4

Этот вариант — разновидность предыдущей схемы, когда нет в наличии геркона. Тогда контакт с меткой 86 крепится к лампе давления масла в приборной панели. В этом случае огни также будут включаться после запуска двигателя. Такой вариант осуществляется своими руками несколько проще, чем предыдущий.

Как правильно подключить дневные ходовые огни

Заключение

По правилам дорожного движения, водитель обязан включать дневные ходовые огни для того, чтобы автомобиль был заметнее на дороге. Разрешается применение в качестве ДХО противотуманных фонарей и ламп ближнего освещения. Но это нецелесообразно, поскольку ведёт к разрядке аккумулятора — мощности генератора не хватит для его постоянной дозарядки. Это приведет к чрезмерному расходу бензина и преждевременному износу ламп.

Поэтому есть несколько вариантов подключения светодиодных ДХО своими руками — они предусматривают автоматическое их включение после запуска двигателя или включения зажигания.

[democracy]

Автор: Баранов Виталий Петрович

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

okuzove.ru

Как самостоятельно подключить ходовые огни, схема подключения

Особенности эксплуатации

Законодательство довольно четко регулирует правила использования подобных элементов в конструкции автомобиля. Согласно требованиям ГОСТ, ходовые огни должны незамедлительно включаться при повороте ключа зажигания, а автоматическое отключение должно происходить в случае, если водитель активировал фары головного света.

Подключение и стабилизация

Подключение ДХО своими руками, имеет целый ряд особенностей, которые необходимо учитывать для достижения правильной последовательности работы и долгого срока службы модуля. Чтобы повысить срок его эксплуатации, разумно использовать специальный стабилизирующий блок, рассчитанный на светодиодные огни.

Одной из наиболее распространенных проблем, свойственных модулям ДХО, представляются скачки напряжения, что вызывает перегрев кристалла, отвечающего за излучение. В связи с этим, яркость огней постепенно снижается, после чего, они перестают выполнять свою основную функцию.

Варианты подключения

Плюсовой провод соединить с плюсовой клеммой, расположенной на замке зажигания;
Минусовой шнур закрепляют на корпусе авто в любом удобном для владельца месте;
При повороте зажигания, ДХО будет работать.

Главным недостатком подобной схемы подключения, представляется постоянный режим работы огней при включенном зажигании. Кроме того, работа огней в данном случае, не согласована с другими световыми системами авто, а значит, подобное подключение не соответствует требованиям, указанным в ГОСТ.

После активации габаритных огней, водитель сможет заметить, что потенциалы ДХО выравниваются, что приводит к отключению светодиодов. В результате, световая схема автомобиля переходит в штатный режим работы. Несмотря на то, что данная схема работает без серьезных нарушений, она имеет целый ряд недостатков, ввиду чего, её не следует устанавливать.

К ним целесообразно отнести:

Огни будут работать даже при выключенном моторе;
Схема станет неработоспособной в случаях, если в роли габаритов также задействованы светодиоды;
Работоспособность не гарантируются в случаях, если ДХО использует мощные лампы;
Требуется монтаж предохранителя для обеспечения надлежащей безопасности.

Контроллер ДХО

К ним следует отнести:

Стабильное включение ДХО после запуска мотора;
Гарантирует защиту от перегрузок;
Поддерживает любой тип огней, включая светодиодные;
Не влияет на работу других узлов.

Альтернативный вариант

Особенности подключения реле ДХО:

30 на «+» выводы модулей светодиодов;
85 на «+» шнур габаритов;
86 отводят на корпус машины;
87а на «+» зажигания;
87 изолируют.

instrument.guru

Spyder — Руководство по фарам

Как установить комплект фар

Если передняя часть вашего автомобиля — это его «лицо», то фары уже давно считаются «глазами» автомобиля. Их все замечают. Одно из самых характерных изменений, которые вы можете внести в облик своего автомобиля или грузовика, — это замена заводских фар в сборе на нестандартные. Ваша поездка приобретет индивидуальность и неповторимый внешний вид, который будет отличать ее от всех других похожих транспортных средств на дороге.

Фары

Spyder разработаны с учетом точного расположения заводских устройств и стоят меньше, чем вы думаете. В рамках этой статьи бренд рассмотрит пошаговые инструкции по установке комплектных фар, разработанных для вашего конкретного автомобиля.

Перед тем, как начать

Для любой новой детали, фары или чего-либо еще лучше всего начинать с распаковки компонентов и проверки того, что все в хорошем состоянии. Что касается ваших новых фар в сборе, выньте их из коробки и убедитесь, что нет физических повреждений.

Если в ваших фарах есть одиночные провода для DRL или гало-огней, подключите эти провода (красный или белый обычно положительный, а черный обычно отрицательный) к источнику 12 В, например к автомобильному аккумулятору, чтобы гарантировать, что все фары работают.

Убедитесь, что все, что вы заказали, включено, и, если производитель светильника предоставил свои собственные инструкции по установке, используйте их вместе с этим руководством.

Снятие и установка кожухов бампера (при необходимости)

Необходимые инструменты: плоские ключи , торцовые ключи, заклепочный пистолет (в некоторых автомобилях), отвертка (и), насадки Torx (если применимы), электродрель (если применимо)

Часто это первый шаг, потому что многие современные автомобили требуют, чтобы пластиковая крышка переднего бампера была ослаблена на дюйм или полностью снята, чтобы получить доступ к точкам крепления, к которым болты крепятся фары.Если вы не уверены, нужен ли этот шаг, Spyder рекомендует проконсультироваться с производителем вашего автомобиля или получить доступ к руководству по ремонту в Интернете. Снятие и установка крышки переднего бампера относительно просты, поскольку большинство из них предназначены для откручивания и снятия с помощью основных ручных инструментов.

Присмотревшись к крышке бампера, вы заметите, что болты, которыми она крепится, обычно открываются, когда вы открываете капот. Их также можно найти под автомобилем, где крышка бампера встречается с брызговиками, и у края проемов колесной арки, где подкрылки встречаются с крыльями.Такие болты также могут быть закрыты небольшими пластиковыми заглушками или зажимами, поэтому снимите их с помощью небольшой отвертки с плоской головкой.

Удалите сами болты с помощью подходящего торцевого или плоского ключа. Если производитель вашего автомобиля использовал заклепки для крепления вещей (области колесных арок), их необходимо высверлить с помощью традиционного сверла. Затем вам понадобится заклепочный пистолет, чтобы переустановить новые — не дорогая покупка, но подходящий инструмент. Для высверливания заклепок лучше всего подходят сверла, предназначенные для сверления в металле, из-за более высокого тепловыделения.

После снятия всех креплений крышку бампера можно снять. Многие из них спроектированы так, чтобы скользить горизонтально по специальным деталям кронштейна, установленным под ними, до полного отсоединения, поэтому сначала переместите кожух бампера таким образом, если вы не можете получить конкретные инструкции для вашей марки и модели.

Откручивание старой фары в сборе

Необходимые инструменты: Торцевой ключ, отвертка (и)

В зависимости от года выпуска и модели вашего автомобиля вам может потребоваться снять секцию передней решетки радиатора, чтобы получить доступ к болтам или зажимам которые фиксируют блок фары на месте.Это можно сделать, открутив винты сверху или по бокам решетки и / или отпустив прижимные зажимы, имеющиеся на некоторых автомобилях, с помощью отвертки с плоской головкой.

После того, как какие-либо секции решетки, облицовки и крышки бампера были сняты, чтобы обеспечить доступ к точкам крепления блока фар, вы можете приступить к их откручиванию — обычно для таких целей лучше всего подходит небольшой торцевой гаечный ключ. Ищите прижимные болты в металлических панелях кузова сверху и сбоку от узлов фары.Некоторые автомобили также имеют зажимы на блоке фары, которые можно освободить с помощью отвертки с плоским шлицем.

После того, как были удалены все применимые прижимные болты и зажимы, пора сдвинуть старую фару в сборе с автомобиля, осторожно покачивая ее на ходу. Помните, если вы не отсоединили их раньше сзади, жгуты электропроводки все еще прикреплены. Пока не вынимайте лампочки из заводских корпусов. Отложите свои комплектные фары OEM на случай, если вы захотите переустановить их однажды, например, если вы решите продать автомобиль.

Отключение и повторное подключение электрических проводов

Необходимые инструменты: Инструмент для зачистки проводов, соединители проводов, плоскогубцы (если применимо), изолента

После того, как вы отодвинули старую фару в сборе от автомобиля на небольшое расстояние, пора полностью осмотреть прикрепленные жгуты проводов. Даже если вы удалили один или несколько разъемов с задней части узла перед тем, как открутить его, могут остаться другие подключенные (например, отдельные провода к лампам боковых маркеров), которые ранее были закрыты.Как только вы увидите все, отсоедините все электрические разъемы от задней части фары. Обычно достаточно просто сжать края разъема или потянуть за язычок, чтобы разъем освободился от захвата, но если присутствует тонкая проволочная планка, ее обычно сначала нужно сдвинуть в разблокированное положение. Если вы не уверены, как фиксатор предназначен для снятия, лучше изучить инструкции для вашей марки и модели.

Теперь вы готовы начать установку новых фонарей.Сначала мы сделаем все электрические соединения, пока у нас будет доступ к задней части сборок. Затем произведем механическую установку в переднюю часть кузова автомобиля.

Перенос ламп со старой сборки на новую

В зависимости от года выпуска и модели автомобиля, а также дизайна новых нестандартных фар может потребоваться замена некоторых ламп. В общем, новый свет будет включать лампы ближнего / дальнего света. Во многих случаях лампочка указателя поворота (накаливания) в новую сборку не входит.Это очень легко исправить. Вам нужно будет снять сигнальную лампочку со старой лампы (НЕ отсоединять провода) и установить ее в новую лампу в существующем корпусе. Там может быть бумажная наклейка, которую нужно сначала удалить.

Часть установки Plug’n’Play

И ваши старые, и новые фары имеют фары ближнего и дальнего света. Когда вы снимали старые блоки, вы отсоединяли электрическую вилку от жгута проводов автомобиля или грузовика. На новой сборке вы должны найти электрическую вилку, имеющую форму вилки на старой сборке.Эта часть электрической установки называется Plug’n’Play, потому что вам буквально нужно только подключить новый штекер к существующему жгуту. Если вы приобрели лампы без каких-либо дополнительных элементов освещения, таких как ореолы или светодиодные фонари, вы закончили с электрической установкой.

Подключение дополнительных проводов, найденных в узлах специальных фар Halo и LED

При установке нестандартных узлов фар, оснащенных дополнительными ореолами и / или светодиодными фонарями («бонусные фонари»), вы найдете дополнительные наборы проводов.В стандартной установке для каждого дополнительного светильника будет одна пара проводов. Внутри каждой пары один провод будет «положительным» (обычно красным или белым), а другой — «отрицательным» (обычно черным). Однако, если вы предпочитаете, чтобы эти огни включались дневными ходовыми огнями (ДХО) вашего автомобиля, стояночными огнями или даже сигналами поворота, вместо этого провода можно подключить к отдельным проводам питания для этих устройств.

Однако, если вы предпочитаете, чтобы эти огни включались дневными ходовыми огнями (ДХО) вашего автомобиля, габаритными огнями или даже сигналами поворота, вместо этого провода можно подключить к отдельным проводам питания для этих элементов.Например, если они подключены к ремню DRL, мир будет видеть их в любое время, когда ваши DRL включены в течение дня. Или подключите их к проводам габаритных огней, чтобы продемонстрировать их, когда вы припаркованы на улице в ночное время круиза (они также будут мигать каждый раз, когда вы используете вход без ключа). Поскольку жгуты проводов для различных функций освещения различаются от автомобиля к автомобилю, мы рекомендуем исследовать места и цвета проводов для вашей конкретной марки и модели. Используйте контрольную лампу или мультиметр (DMM или цифровой мультиметр), чтобы проверить заводской жгут.Обязательно включите свет на трассе, которую вы преследуете, чтобы она отображалась как «действующая».

Подключение к габаритным / ходовым огням

ШАГ 1. Сначала найдите габаритные огни на корпусе фары вашего автомобиля.

Некоторые стояночные огни идут с двумя (ходовые огни, масса) или тремя (ходовые огни, указатель поворота, заземление) проводами.

Чтобы определить какие провода какие на габаритных огнях, используем вольтметр.

Вольтметр имеет положительную (красную) и отрицательную (черную) иглы.

ШАГ 2. Сначала включите габаритный свет и сигнал. Затем прижмите отрицательную иглу к заземляющему или отрицательному проводу (как показано). Затем прижмите положительный провод к одному из цветных проводов указателя поворота.

ШАГ 3. Чтобы понять, как читать вольтметр простым языком: Когда игла постоянно находится под высоким напряжением, провод, который был защемлен, представляет собой рабочий / стояночный свет. Это означает, что стояночный свет на вашем автомобиле остается включенным всякий раз, когда включается свет.

ВНИМАНИЕ! Если стрелка на измерителе подпрыгивает, значит, это указатель поворота. Напряжение на указателе поворота повышается и понижается, чтобы указатель поворота мигал.

ШАГ 4. После того, как вы обнаружите ходовые провода, используйте быстроразъемные соединения и подключите положительные провода CCFL / LED к ходовым огням. Минусовые провода к отрицательным проводам на габаритные огни.

Перед тем, как снова включить фару, проверьте CCFL / светодиоды, убедитесь, что все они закрыты.

ШАГ 5. Установить в автомобиль фару CCFL / LED.

Как подключить фары прицепа

Перед тем, как буксировать прицеп, убедитесь, что он имеет исправные фонари. Поскольку монтажные работы, связанные с электричеством, пугают многих владельцев транспортных средств, они предпочитают, чтобы специалисты в магазинах прицепов сделали работу за них, а не пытались выяснить, как все работает. Однако в простейшем сценарии подключения фар прицепа, если вы купили новый автомобиль, единственное, что вам нужно будет сделать, это найти на нем заводской разъем и получить правильный жгут, чтобы прикрепить его к трейлер.

Давайте посмотрим, какие типы разъемов сегодня используются в индустрии электромонтажных работ для прицепов. В то время как базовая конфигурация представляет собой 4-контактный плоский разъем с одним охватывающим и тремя охватывающими концами, вы можете встретить разъемы с семью контактами для дополнительных функций, требующих подключения, включая тормоза с электрическим приводом, источник питания для лебедки и т. Д.

Основы: 4-контактный разъем

Это наиболее распространенный сценарий. Он имеет три полюса для основных функций (ходовые огни, указатели поворота и стоп-сигналы) и один штырь для заземления.Этот разъем обычно используется на большинстве прицепов малой грузоподъемности. Со стороны транспортного средства будет гнездовой разъем, а у жгута проводов прицепа / жилого автофургона — вилка. При подключении фар прицепа убедитесь, что жгут проводов подальше от всего, что может повредить провода.

4-контактный разъем: объяснение цветового кода электропроводки прицепа

GREEN — Правые поворотные огни / тормоза
ЖЕЛТЫЙ — левые поворотные огни / тормоза
BROWN — задние фонари / ходовые огни
БЕЛЫЙ — провод заземления

Основы: 5-контактный разъем

Прицепы длиннее 15 футов и тяжелее 1500 фунтов должны иметь тормозную систему, то есть еще один контур для гидравлических тормозов.Пятый провод (синий) предназначен для фонарей заднего хода; это соединение необходимо для отсоединения гидравлического сцепного устройства или привода прицепа, когда транспортное средство движется задним ходом, таким образом отключая тормоза на прицепе.

5-контактный разъем: объяснение цветового кода электропроводки прицепа

GREEN — Правые поворотные огни / тормоза
ЖЕЛТЫЙ — левые поворотные огни / тормоза
BROWN — задние фонари / ходовые огни
БЕЛЫЙ — провод заземления
СИНИЙ — Фонари заднего хода

Основные сведения: 6-контактный разъем

Помимо основных функций, этот разъем имеет еще 2 порта для управления электрическим тормозом (синий) и питания 12 В (черный или красный).

6-контактный разъем: объяснение цветового кода электропроводки прицепа

GREEN — Правые поворотные огни / тормоза
ЖЕЛТЫЙ — левые поворотные огни / тормоза
BROWN — задние фонари / ходовые огни
БЕЛЫЙ — провод заземления
СИНИЙ — Фонари заднего хода
ЧЕРНЫЙ — блок питания 12В

Основные сведения: 7-контактный разъем

7-контактные разъемы

позволяют выполнять все функции, обеспечиваемые 6-контактными разъемами (три основные функции освещения, электрические тормоза и дополнительный источник питания), с седьмым проводом для резервного освещения.По сути, это еще одна цепь на 12 В, обычно используемая для блокировки заднего хода / заднего хода для тормозов прицепа.

7-контактный разъем: объяснение цветового кода электропроводки прицепа

GREEN — Правые поворотные огни / тормоза
ЖЕЛТЫЙ — левые поворотные огни / тормоза
BROWN — задние фонари / ходовые огни
БЕЛЫЙ — провод заземления
СИНИЙ — Фонари заднего хода
ЧЕРНЫЙ — блок питания 12В
ФИОЛЕТОВЫЙ — фонари заднего хода / заднего хода

Электропроводка для грузовых автомобилей с прицепом: опции и пакеты

Теперь, когда вы знаете типы разъемов, вы должны определить, что у вас есть на вашем автомобиле, чтобы подключиться к прицепу.Многие современные тягачи и внедорожники, особенно автомобили «большой тройки», поставляются с заводскими комплектами прицепов в рамках программы USCAR. Эта организация (Совет Соединенных Штатов по автомобильным исследованиям) объединила трех крупных американских автопроизводителей (Chrysler, Ford и GM) в их намерении продвигать автомобильные технологии. Они разработали универсальный соединитель для прицепов, который используется на их автомобилях с 1990-х годов. Чтобы определить, как подключить фары прицепа, вам необходимо знать, есть ли на вашем автомобиле установленный на заводе комплект прицепа и доступен ли на рынке для него Т-образный соединитель plug-and-play.
