Светодиодная подсветка автомобиля — Реализованный проект Arlight

Сегодня у нас необычный проект – это не квартира, не офис и не клуб. В этой статье мы поговорим о светодиодной подсветке автомобиля. Как и в большинстве проектов, подсветку автомобиля можно условно разделить на декоративную и функциональную. Почему условно? Потому что любая, даже самая функциональная подсветка, прибавит несколько баллов эстетике вашего авто!

Начнем, пожалуй, с внешнего освещения. Одним из хитов автомобильного освещения была и остается подсветка днища. Хрупкий неон давно вышел из моды, и теперь всем заправляет светодиодная лента. Широкое разнообразие моделей, представленных на рынке, позволяет оформить машину именно так, как хочет владелец: разная степень яркости ленты, просто белая или цветная, а может и вовсе RGB, чтобы переливаться всеми цветами радуги, привлекая внимание других автомобилистов! Тем более, современные контроллеры позволяют сделать из подсветки днища даже цветомузыку!

Так, для подсветки белого цвета использовалась светодиодная лента Arlight — RTW 2-5000SE 12V Cool 2x (5060, 300 LED, LUX).

Для создания многоцветной подсветки применялась светодиодная лента Arlight — RTW 2-5000PGS 12V RGB 2X и RGB контроллер Arlight — LN-RF20B-J (12V, 72W, ПДУ 20кн), что позволило настраивать оттенки свечения и режим смены цветов по своему усмотрению.

Простая в монтаже, прочная и надежная светодиодная лента прекрасно крепится на специальный профиль и устанавливается под днище автомобиля. Вся внешняя подсветка подвергается суровым испытаниям на российских дорогах – это и пыль, и дождь, и снег, и механические повреждения, и вибрация. Чтобы избежать быстрого выхода светодиодной ленты из строя, используются модели с высоким классом защиты – IP67.

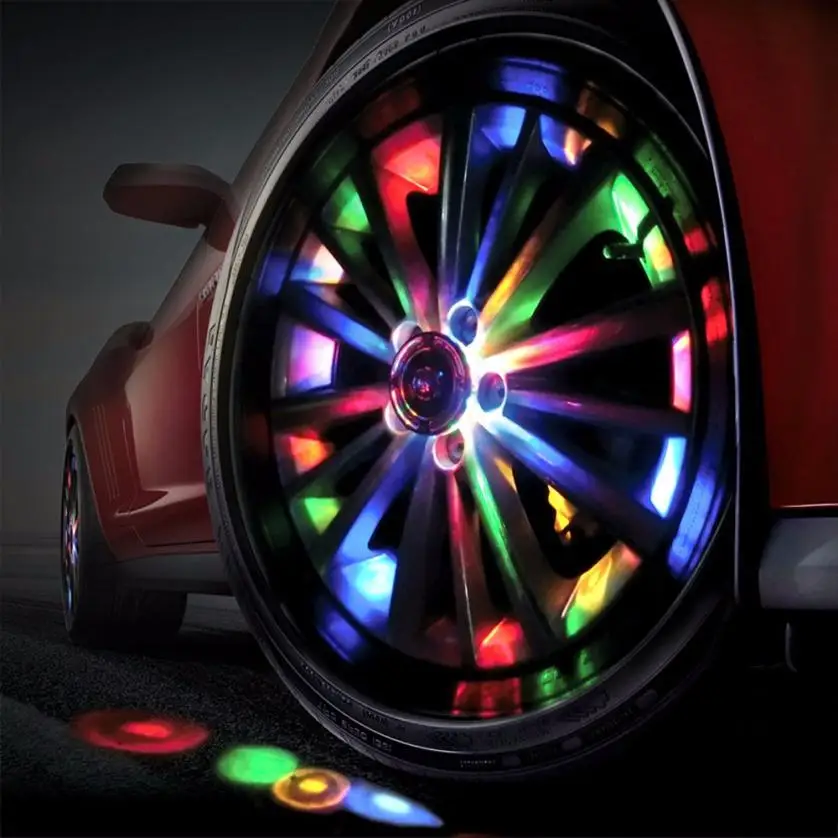

Подсветка колес – также прекрасный способ стильно выделиться среди других автомобилей. Обилие подвижных деталей, разнообразные конструкции дисков, большой риск механического повреждения делает процесс установки ленты в этом случае более трудоемким, но результат того стоит.

В представленном автомобиле подсветка организована с помощью многоцветной светодиодной ленты Arlight — RTW 2-5000PGS 12V RGB 2X (5060, 300 LED), управление ею осуществляется RGB контроллером Arlight — LN-RF20B-J (12V, 72W, ПДУ 20кн). Такая подсветка более оригинальна, чем подсветка днища автомобиля.

Отличное решение – это подсветка кромки дверей. Такое дополнительное освещение спасло от попадания в лужи не один десяток ног. Ненавязчивая подсветка кромки двери определенно играет в пользу внешнего вида автомобилей и делает более заметными открытые двери в темное время суток. Т.к. кромка двери также входит в зону риска попадания влаги, для подсветки применяется герметичная светодиодная лента Arlight, правда с меньшей степенью защиты, чем в предыдущих случаях. IP65 будет вполне достаточно.

Для подсветки кромки двери у авто на фотографии использовалась светодиодная лента Arlight — RTW 2-5000SE 12V Blue 2x (3528, 600 LED,LUX). Подключение такой подсветки осуществляется очень просто, если в дверях уже предусмотрено штатное освещение. Его отсутствие усложнит задачу.

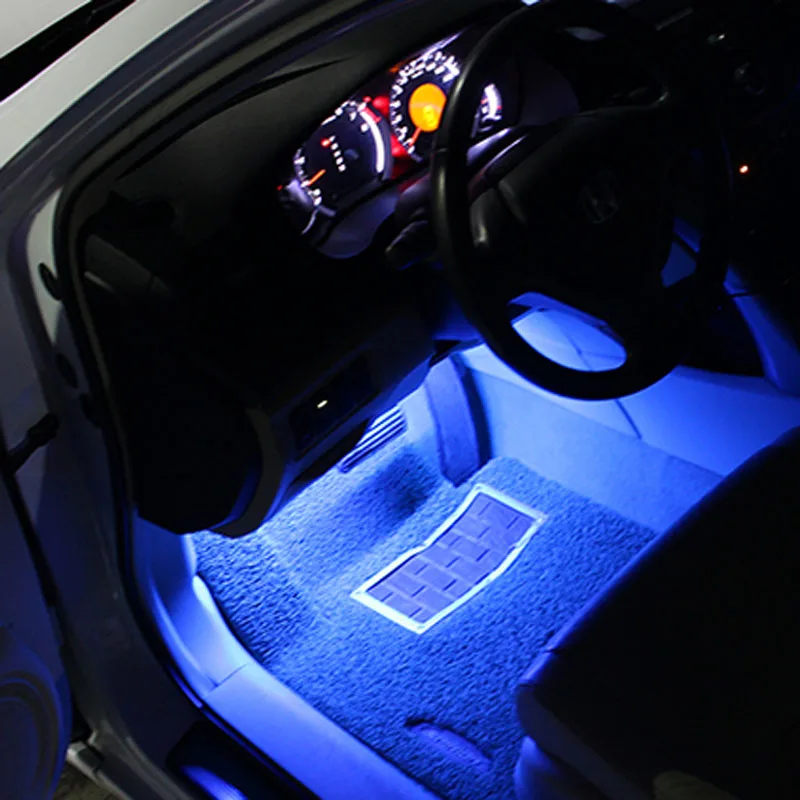

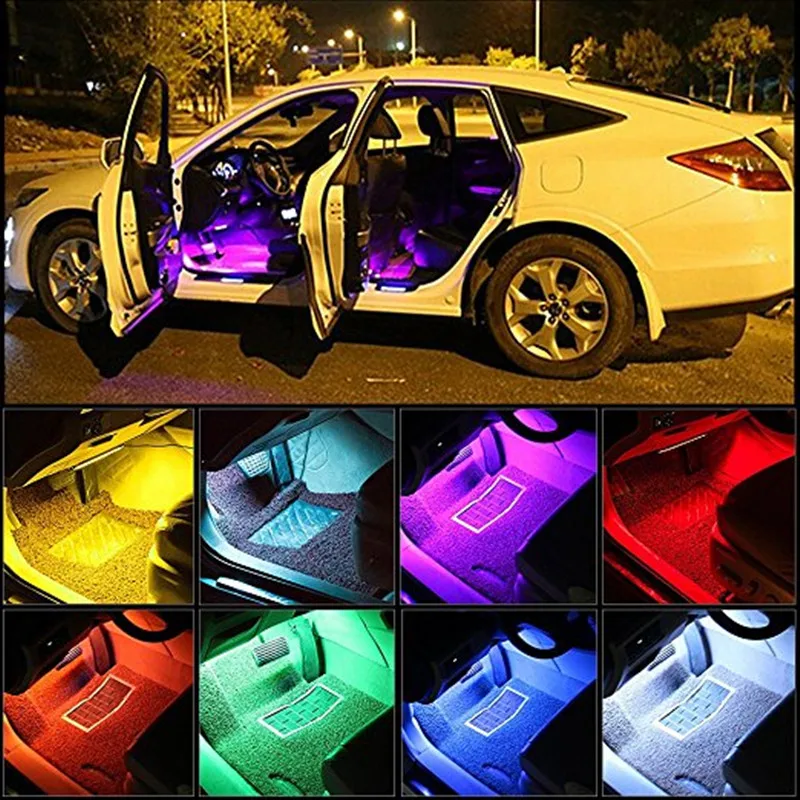

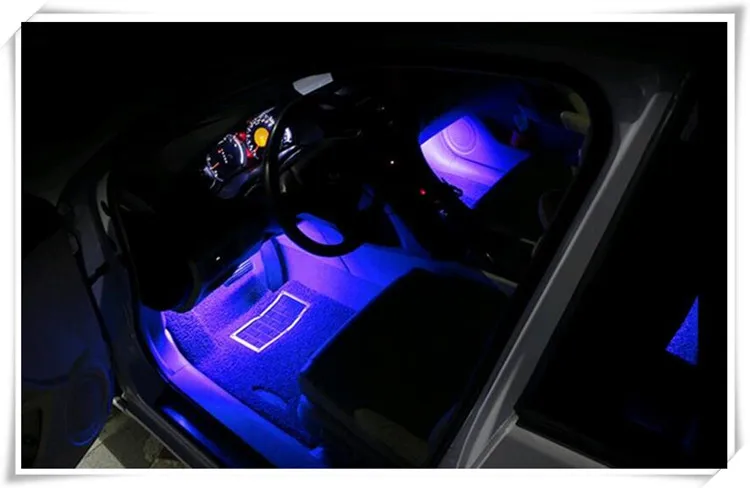

Если говорить о внутренней подсветке автомобиля, то с помощью светодиодной ленты Arlight подсвечивается салон и багажник. Подсветка салона организовывается в районе ног водителя и пассажиров. Мягкий, рассеянный свет в автомобиле создает неповторимую атмосферу и как бы окутывает весь салон. Кроме того, этот вид подсветки облегчает поиск предметов, находящихся на полу или случайно там оказавшихся. Такое совмещение функциональности и декоративности не может не радовать. Ассортимент светодиодных лент Arlight позволяет выбрать из множества цветов или остановиться на многоцветной ленте. Особенно интересно подсветка салона будет смотреться, если цвет свечения совпадает со свечением приборной панели, сочетается с интерьером или цветом самого авто. Выбор также лучше остановить на герметичной светодиодной ленте Arlight с классом защиты IP65, т.к. в ненастную погоду пол в салоне может быть мокрым.

В проекте использовалась светодиодная лента Arlight — RTW 2-5000SE 12V RGB 2X (5060, 300 LED, LUX) и RGB контроллер Arlight — LN-RF20B-J (12V, 72W, ПДУ 20кн).

Подсветка багажника тоже весьма необходимая вещь. Да, производители предусматривают освещение такого рода, но, к сожалению, зачастую его яркости недостаточно. Установленная вдоль верхней части багажника светодиодная лента Arlight дает достаточно света, чтобы с легкостью найти нужный предмет. Монтаж и подключение ленты достаточно просты. Светодиодную ленту Arlight лучше выбирать белого цвета и также со степенью защиты IP65, т.к. на нее все равно может попасть влага при мытье автомобиля или от дождя.

В подсветке багажника на фото использовалась светодиодная лента arlight — RTW 2-5000SE 12V White 2x (5060, 300LED, LUX).

Аналогично подсветке багажника устанавливается и подсветка подкапотного пространства, которая, пожалуй, играет еще более важную роль, т.к. никто не застрахован от поломки автомобиля в самое неудобное время. Здесь чаще также используется подсветка белого цвета. Например, светодиодная лента Arlight — RTW 2-5000SE 12V White 2x(3528, 600LED, LUX) или RT 2-5000 12V White 2X (5060, 300 LED, LUX).

Но и цветные решения имеют место быть. В подсветке этого автомобиля применялась светодиодная лента Arlight — RTW 2-5000SE 12V Red 2x (3528, 600 LED, LUX).

Но освещение автомобиля не ограничивается только разнообразной подсветкой светодиодной лентой Arlight, применяются также и светодиодные лампы Arlight. Например, для экономии электроэнергии многочисленные штатные лампы заменяют на светодиодные. Более прочные и надежные, разных оттенков белого, они составляют достойную конкуренцию стандартным лампам накаливания. Наиболее часто используются следующие автолампы:

• ARL-T5 RED FLAT 5MM LED

• ARL-T5 WHITE FLAT 5MM LED

• ARL-T10X31MM WHITE 1-POWER LED

При выборе только необходимо учесть размеры цоколя и корпуса штатных ламп. Замене подвергаются лампы в плафонах салона и багажника, габаритки, поворотники и т.д.

Отдельно стоит сказать и о дневных ходовых огнях DRL (Daytime Running Light), которые предназначены для того, чтобы сделать автомобиль более заметным на дороге в дневное время суток.

Низкое энергопотребление и высокая продолжительность работы делают DRL прекрасным дополнением в освещении автомобиля. В продаже имеются и готовые универсальные комплекты, и комплекты, изготовленные для конкретных моделей авто. Например, авто-огни Arlight — DRL SM21002 (5x1W LED).

Фотоматериал предоставил официальный дилер Arlight — Светодиоды, торговый дом

Светодиодная подсветка кузова или салона автомобиля своими руками. Схема и печатная плата.

Вы наверно часто видите светодиодные ленты, или светодиодные лампы (полоски) запаянные в герметичные пластиковые трубки для установки на днище автомобиля. Сложно ли изготовить такую подсветку своими руками – ответ нет, совсем просто.

На первый взгляд кажется что в пластиковые корпус заводской подсветки заключена какая то сложная электрическая схема. Отчасти это правда, не совсем понятно почему производители выбирают такой сложный подход к изготовлению таких простейших устройств.

К примеру устанавливают стабилизатор напряжения или резистор на каждый светодиод в схеме, что существенно увеличивает надежность изделия но при этом значительно увеличивает его стоимость и сложность. Зачастую такие устройства все равно ломают от вибрации, неизбежного попадания влаги или просто от удара и физического повреждения (все-таки днище автомобиля не самое стерильно и спокойное место).

Мы выбрали более просто подход, который опишем в схеме ниже.

Схема распайки и печатная плата светодиодной панели от 12 Вольт для подсветки авто

Как мы знаем светодиод питается от напряжения 2 вольта. К сожалению питание бортовой сети автомобиля колеблется от 12 Вольт до 14 Вольт (при заведенном двигателе и работающем генераторе). Не трудно догадаться что если подключить 6 светодиодов последовательно что бы они зажглись нам необходимо будет напряжение 12 Вольт.

6 шт x 2 Вольта = 12 Вольт

Теперь все что нам необходимо — cоединить светодиоды в цепочки по 6 штук последовательно и соответственно сделать таких цепочек несколько и подключить их параллельно, что бы получить большую освещаемую площадь и соответственно большую светосилу.

Ниже приведена схема подключения параллено нескольких цепочек светодиодов по шесть штук, параллельно подключенных к единому источнику питания.

Так как напряжение в сети автомобиля может подымать до 14 Вольт, на каждом светодиоде напряжение соответственно тоже подымется, но не стоит этого бояться.
По простой формуле мы можем посчитать что каждый светодиод при напряжении в 14 Вольт получит перекал всего лишь на 0,3 Вольта

14 Вольт / 6 шт = 2,3 Вольта

К сожалению при таком напряжении светодиоды немного греются но не сгорают. Если вы хотите достичь идеальной стабильности, вы можете поставить на входе подключения данной схемы светодиодов стабилизатор напряжения на 12 Вольт. В таком случае независимо от напряжения питания бортовой сети, на вашу светодиодную панель будет всегда подаваться напряжение 12 Вольт и ваша светодиодная подсветка будет ничем не хуже чем изготовленная в заводских условиях. Стабилизатор вы можете найти уже в готовом виде на радиорынке или в магазинах радиодеталей, а так же вы можете поискать простейшие схемы в интернете.

Мы изготовили в лабораторных условиях две светодиодных панельки.

Первую панель мы изготовили из самых дешевых светодиодов советского (отечественного) производства с очень маленькой светосилой и углом рассеивания светового потока 120 градусов.

Светодиодная лента на макетке. Самые дешевые свтодиоды с рассеяным светом

Распайка на макетке схемы подключения диодов для подсветки салона и кузова автомобиля

Мы хотели получить мягкий рассеянный красный свет как от неоновой лампы. К сожалению в следствии того что светодиоды очень малой мощности, света мы получили очень мало, однако прибор нам обошелся буквально в копейки.

Вторую панель мы изготовили из сверхмощных светодиодов с углом рассеивания светового потока 30 градусов.

Светодиодная панель для подсветки нижней части кузова автомобиля

Для этого мы изготовили печатную плату о которой мы говорили в начале статьи, и запаяли в нее цепочку светодиодов. Будьте очень внимательны при пайке светодиодов. Как вы знаете у них есть положительный (+) и отрицательный контакт (-) и если вы припаяете хоть один диод не той стороной у вас не будет работать вся цепочка. Возьмите за основу что плюсовой контакт у вас будет сверху печатной платы, впаяйте в начале всех цепочек светодиод, так что бы его плюсовой контакт был подключен к общему плюсу схемы, далее впаивайте еще пять диодов в каждую схему в таком же положении как и первый диод, соединяя их последовательно. Последний диод в каждой цепочке своим отрицательным контактом (-) должен быть подключен к общему минусу (-).
Печатную плату вы можете изготовить в домашних условиях тремя способами: печатным способом, маркерным способом либо вырезанием ножом, скальпелем или лезвием. Не стоит этого бояться это довольно просто.

Печатная плата — паяем светодиоды в светодиодную ленту для подсветки салона и кузова авто

В результате мы получили довольно яркий сфокусированный красный свет. По нашему опыту для такой светодиодной панели вам необходимо будет найти пластиковый или стеклянный рассеиватель света, так как на расстоянии до 20 см световая панель дает световое пятно. Если источник света (светодиодная панель) будет располагаться выше, свет получается довольно мягким и рассеянным. Мощности светодиодов хватает для хорошего освещения даже на расстоянии метра от освещаемой поверхности.

Обязательно не забудьте поставить на входе подключения вашей светодиодной панели предохранители. Для этого вам хватит любого самого маломощного предохранителя на 12 Вольт для бортовой сети авто.

Предохранитель подключается последовательно с светодиодной паналью на входе плюсового контакта бортовой сети.

Не забывайте, что чем меньше предохранитель вы возьмете, тем более безопасна будет ваша электронная сеть.

Так же не забывайте, что предохранитель должен быть установлен в точку подключения к бортовой сети, потому что чем дальше от точки подключения вы его
установите, тем больший участок сети будет не безопасен. Если на этом участке произойдет замыкание – это может стать причиной пожара и может даже уничтожить ваш автомобиль.

Будьте аккуратны, удачи.
