Портальные мосты: устройство и назначение

На сегодняшний день можно привести множество примеров доработки и тюнинга внедорожников. Одни делают люфт кузова и подвески, вторые меняют колеса, а третьи делают и то и другое. Однако сегодня мы рассмотрим весьма необычный способ тюнинга, благодаря которому можно повысить проходимость автомобиля эффективнее всяких 20-дюймовых колес. Это чудо-приспособление называется портальный мост.

Что он из себя представляет?

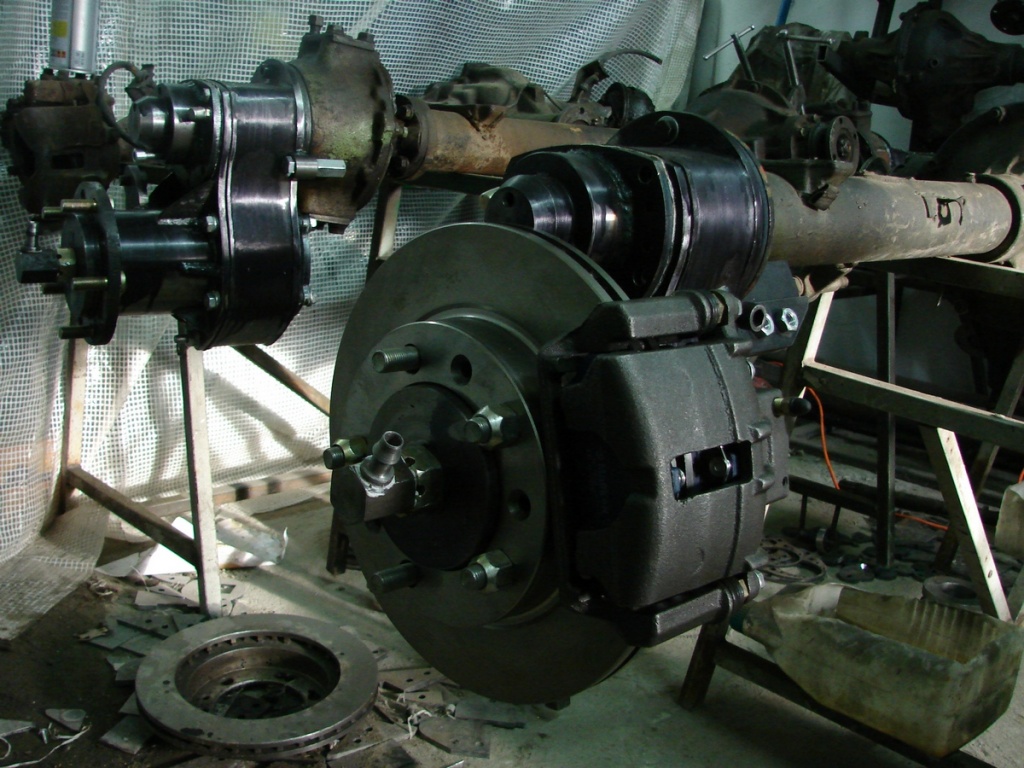

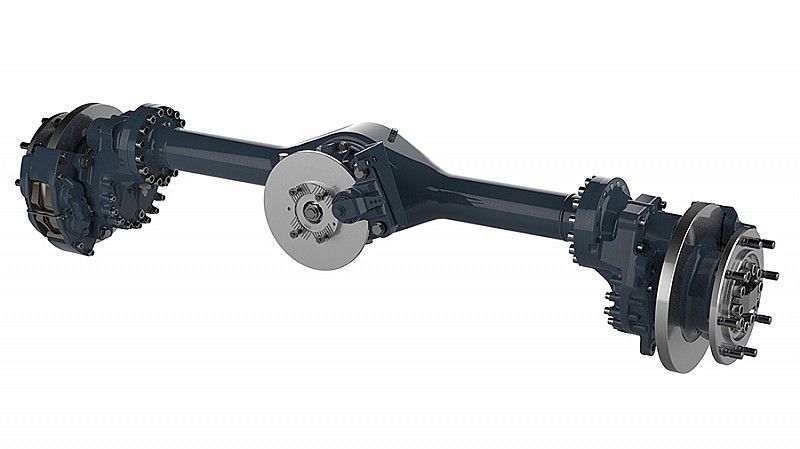

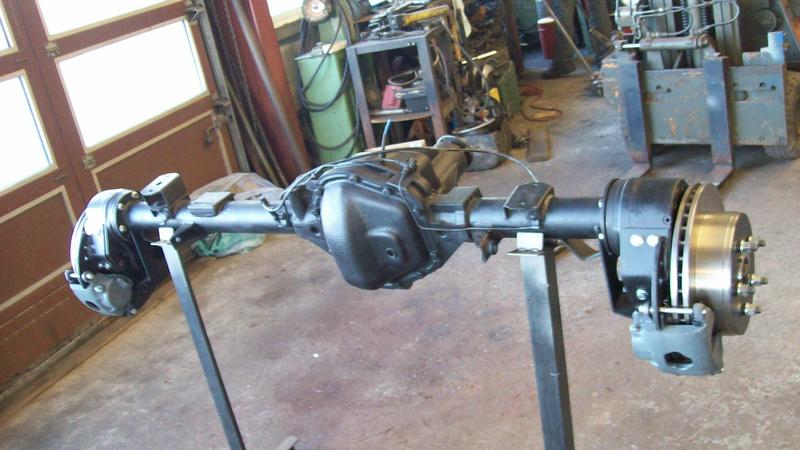

Портальные мосты – это механизмы с бортовыми редукторами, имеющие П-образную конструкцию. За счет редуктора поднимается ось на несколько сантиметров выше уровня колеса. Также стоит отметить, что с такими мостами уменьшается в размерах главная передача и картер.

Почему «портальные»?

Некоторые водители думают, что название «портальная» эта ось получила за счет своей характерной конструкции. По сути, это так, однако само название «портал» имеет иностранное происхождение и в данном случае обозначает пространственную несущую конструкцию.

Сетевой мост: подключение и настройка

Среди рядовых пользователей найдется не так много тех, кто знает о том, что установленное сетевое…

Применение

На внедорожниках такие устройства применяются не так уж и давно. Главными ценителями данных мостов являются любители трасс «офф-роуд». Объясняется это тем, что портальные мосты позволяют существенно повысить дорожный просвет автомобиля, в чем, собственно, и заключается их основная функция. А благодаря тому что в конструкции применяется сразу несколько редукторов, трансмиссия внедорожника не терпит таких больших нагрузок, как коробка передач обычного джипа.

Стоит также отметить, что портальные мосты, помимо своей особой конструкции, имеют особое передаточное число. Зачастую данное значение отличается от стандартного в более «тяговую» сторону. Таким образом, автомобиль становится более пригодным к эксплуатации на бездорожье и менее динамичным на асфальтированном покрытии. Впрочем, для владельцев внедорожников, которые в большей части эксплуатируют их на грунтовых трассах, потеря скорости — это несущественный недостаток.

Крановые колеса. Производство

Крановые колеса – это важнейшая часть всего механизма. Их производят из стали высокой прочности,…

Преимущества

В первую очередь, как мы уже сказали, портальные мосты существенно увеличивают дорожный просвет автомобиля. А поскольку расположение балки между колесами играет решающую роль, то благодаря такой оси можно увеличить клиренс как минимум на 10 сантиметров. Например, если у автомобиля «Хантер» УАЗ мосты расположены от поверхности дороги на расстоянии 21 сантиметра, то после установки портальных данное значение увеличивается до 38 см.

Но это не единственная причина, по который автолюбители устанавливают портальные мосты. Также благодаря данному устройству можно значительно увеличить крутящий момент, то есть сделать внедорожник более тяговитым. Такое транспортное средство может преодолеть абсолютно любое препятствие, даже если на нем перевозить грузы или буксировать другой автомобиль. Грязь, снег, жара и мороз – не помеха для такой машины. Стоит отметить, что портальные мосты имеют больший размер зубьев главной пары. За счет этого внедорожник становится более надежным. Также портальные мосты (УАЗовский «Барс» в том числе) равномерно распределяют нагрузку между бортовыми и главной передачей.

Портальные мосты «Большого G» — Журнал «4х4 Club»

 Как известно, легендарный Gelandewagen был создан в австрийском внедорожном подразделении Mercedes-Benz. В былые времена он безусловно впечатлял своей высокой проходимостью, однако к концу ХХ века у него появились равноценные соперники. Вот тогда и родилась мысль поставить G-класс на самые вездеходные мосты в мире.

В середине 1990-х годов немецкая компания по внедорожному тюнингу Off Road Exclusive ORC получила задание спроектировать портальные мосты для Gelandewagen, но несмотря на весьма продолжительные изыскания, проект так и не был воплощён в металле.

В конце концов, один из участников проекта, инженер Андреас Леннерц, ушёл из ORC и создал свою компанию LeTech, которая занялась доводкой портальных мостов, а также созданием прочей атрибутики для тюнинга G-класса.

Специалисты LeTech буквально жили идеей приблизить проходимость G-класса к Unimog. Проблемой стали произведённые ранее компаниями Tibus и ORC портальные редукторы, не рассчитанные на высокий крутящий момент мощных мерседесовских двигателей V8.

Тем не менее инженерам LeTech удалось доработать их так, чтобы они выдерживали длительные моментные нагрузки порядка 1 000 Нм.

Помимо того, неплохие динамические характеристики Gelandewagen потребовали усовершенствования подвески и тормозов. Когда всё было закончено и обкатано, Леннерц представил результаты в Mercedes-Benz. Тамошние руководители портальные мосты одобрили и даже выдали на них фирменный сертификат, так что теперь компания LeTech могла вполне официально ставить их на G-класс.

Игра по-крупному

Наш сегодняшний герой построен LeTech на базе версии Mercedes-Benz G65, и, соответственно, имеет бортовые редукторы рассчитанные на крутящий момент до 1 000 Нм и мощность двигателя до 612 л.с.

Преимущества установки портальных редукторов перед заменой мостов очевидны: сохраняются штатные подвески, карданные валы, большая часть рулевого управления и блокировки всех дифференциалов.

Передаточное отношение бортовых передач – коммерческая тайна компании LeTech, хотя его легко высчитать, сопоставив размеры установленных и родных колёс.

Коэффициент передачи редукторов рассчитан исходя из статического диаметра колеса так, чтобы не надо было ничего перепрошивать в управляющей электронике. Даже спидометр не нужно корректировать.

Подвеску в этом Gelandewagen не стали делать настраиваемой, однако для лучшей устойчивости установили более мощные пружины и амортизаторы.

При использовании бортовых редукторов других фирм можно использовать и штатные 16-дюймовые колёса, но при установке редукторов LeTech придётся ставить колёса большего размера и увеличенные тормозные диски.

Тормозные механизмы имеют шестипоршневые неподвижные скобы спереди и подвижные скобы сзади.

При этом минимально возможный диаметр колёсных дисков – 18 дюймов. К слову, в нашем случае и передние, и задние тормозные диски вентилируемые.

Классика в действии

В салоне, кроме отделки современными материалами, всё ностальгически привычно: милая сердцу панель приборов от 124-го Mercedes-Benz, рычаг АКПП, ставшие классикой клавиши на центральной консоли.

Почему для тюнинга не использовали более новую машину? Ответ прост: в ней было бы больше электроники. Ветераны, на взгляд специалистов LeTech, наиболее оптимальны для тюнинга.

Сказать, что за рулём Gelandewagen на портальных мостах сидишь высоко – не сказать ничего. Чувствуешь себя как в кабине фуры — взгляд парит над крышами внедорожников, а легковых почти не видно. Разгоняется большеногий G-класс тяжело – из-за огромных колёс и массы дополнительного вращающегося железа. Не то чтобы лениво – обгоны возможны, но наш высокорослый «царь-геленд» берёт не столько динамикой, сколько устрашающим видом.

По нашим ощущениям, штатный 600-сильный мотор от G65 – агрегат с минимально приемлемым уровнем тяги — с ещё меньшим о динамичной езде по асфальту пришлось бы забыть.

На подъёмах нужно ощутимо дожимать педаль газа, иначе скорость тут же падает. На скорости выше 70 км/ч к звуку мотора примешивается гул резины, однако назойливым его не назовёшь: сказывается превосходная шумоизоляция МВ.

Вибраций, свойственных многим приподнятым машинам, нет в принципе.

А вот управляется «Большой G» отменно и очень хорошо тормозит. Никаких возросших усилий на руле, приятный отклик… Мало того, на прямых руль сам стремится в среднее положение, как в автомобилях со стандартными колёсами. Покрышки на дисках большого диаметра прекрасно цепляются за асфальт в поворотах. Центр тяжести даже снизился, несмотря на увеличившийся рост, а колея — расширилась.

Отсюда устойчивость и малые крены. Выступающие колёса доставляют не больше неудобств, чем боковые зеркала.

Небольшой запас при манёвре, немного размашистей дуга – и никаких проблем с габаритами.

Песчаный тест

Испытательный отрезок внутри карьера расставил всё по местам. Gelаndewagen просто плывёт над неровностями. Привычные кочки, канавы и колеи перестали быть препятствиями, словно уменьшившись в масштабе. Но стоит съехать на рыхлый песок, как лёгкость движения сменяется напряжённым гулом мотора.

Как бы ни были широки колёса, они ощутимо тонут в песке, зарываются. Особенно ныряет в песок передняя часть, где под капотом прячется увесистая «восьмерка». А всё потому, что и без того нелёгкий G-класс стал ещё тяжелее.

Тут помогает вечное подспорье любителей бездорожья – инерция.

Блокировки сильно меняют характер машины. Врубив все три и раскачав многотонную железяку движение вперёд восстанавливается, но руление ухудшается. Но машина идёт, да ещё как! Она перемахивает ходом метровый вал, а затем взбирается на холм с 30-градусным уклоном.

Для 37-дюймовых колёс и правильно настроенных шестерёнок внутри редукторов — это детские игрушки.

Послевкусие

Спорить о том, нужны ли G-классу такие мосты, можно бесконечно. Так же, как и бесконечно выяснять, насколько они изменили клиренс, расход бензина и общие характеристики. Очевидно одно: дополнительные сантиметры высоты и ширины – бесспорная характеристика статуса владельца. И чем более тяжёлым автомобиль выглядит, тем лучше.

Этот аспект разом перевешивает все технические доводы десятков инженеров и испытателей.

Только соваться на таком монстре на улочки тесного европейского городка не стоит — его место здесь, среди бескрайних просторов.



Характеристики автомобиля от LeTec, в сравнении со стандартным G-классом:

– Углы въезда-съезда изменились соответственно с 36 до 52 и с 27 до 54 градусов
– Глубина преодолеваемого брода увеличилась с 600 до 1000 мм
– Угол рампы вырос с 28 до 30 градусов
– Колея расширилась на 299 мм – с 1475 до 1774 мм
– Клиренс увеличен с 210 до 450 мм
– Шины Pro Comp Xtreme MT2 37х12,5
– Колёса Hutchinson 18 дюймов с beadlock, разболтовка 8х165
