Порядок работы двигателя 6 цилиндров автомобиля

Как известно, на автомобили устанавливаются несколько различных типов ДВС. При этом кроме общеизвестного деления на бензиновые и дизельные силовые агрегаты, необходимо учитывать и то, что моторы отличаются по количеству цилиндров и расположению цилиндров. Если коротко, в подавляющем большинстве двигатели на авто ставятся рядные и V-образные моторы. Намного реже встречаются оппозитные двигатели и роторные двигатели.

Указанные моторы могут иметь заметные отличия в плане конструкции и общего количества цилиндров. Так или иначе, в ряде случаев необходимо знать, какой порядок работы цилиндров двигателя применительно к тому или иному ДВС. Далее мы рассмотрим порядок работы 4-х цилиндрового двигателя, V-образного мотора, оппозитного и т.д.

Порядок работы двигателя

Итак, порядок работы цилиндров наиболее распространенных автомобильных двигателей отличается. Если сравнивать порядок работы однотипных 4, 6, а также 8 цилиндровых моторов, порядок работы цилиндров таких двигателей будет заметно отличаться. Другими словами, 4 цилиндровый двигатель и его цилиндры будут работать не в том порядке, в котором работает, например, 8-и цилиндровый аналог. Давайте разбираться.

• Прежде всего, порядок работы цилиндров будет зависеть от чередования воспламенения топливной смеси в цилиндрах двигателя, а также угла чередования тактов. Так вот, рабочий цикл рядного четырехтактного мотора на 4 цилиндра проходит за 2 полных оборота коленчатого вала или же за 720 градусов. При этом чередование тактов осуществляется через 180 градусов.

Если же мотор 4-тактный, V-образный, 6-цилиндровый, рядный, рабочий цикл такого двигателя также проходит за 2 полных оборота коленвала или 720 градусов, однако чередование тактов осуществляется через 120 градусов. Рабочий цикл рядного 8-цилиндрового V-образного мотора получает чередование тактов через 90 градусов.

• Более наглядно начнем рассмотрение с рядной четверки. Например, для таких ДВС распространен порядок 1-3-4-2 или 1-2-4-3. Другими словами, фактически, это и есть порядок зажигания двигателя. Если же рассматривать рядный 6-цилиднровый мотор, для рядной шестерки порядок 1-5-3-6-2-4.

Что касается V-образного 6- цилиндрового мотора, порядок работы такого агрегата 1-4-2-5-3-6. Кстати, такие моторы хуже всего сбалансированы (за исключением 5-и, 3 и 2-цилиндровых четырехтактных двигателей). Если же рассматривать двигатель V-8, такие моторы могут иметь 2 порядка работы: 1-5-4-2-6-3-7-8 или 1-8-4-3-6-5-7-2. На самом деле, такая разница связана с тем, что в США и Европе цилиндры считаются с определенными отличиями.

В США первый цилиндр (А/М по ходу движения) считается спереди слева. Затем цилиндры принято считать слева направо и спереди назад, то есть счет идет в шахматном порядке. В Европе первый цилиндр двигателя считается спереди справа по ходу движения А/М, после чего исчисление порядное спереди назад: 5 -1- 6 -2 -7 -3 -8 -4.

Если же рассмотреть двигатель V-12, тогда порядок работы следующий: 1-12-5-8-3-10-6-7-2-11-4-9. Кстати, если рассматривать мощные ДВС, на старых американских авто встречается рядный двигатель на 8 цилиндров. Так вот, его прядок работы: 1-4-7-3-8-5-2-6.

Как видно, такт двигателя и работа цилиндров на разных ДВС будет отличаться. По этой причине необходимо знать порядок цилиндров конкретного мотора (можно найти информацию в технической литературе). Такие знания позволяют упростить диагностику неисправностей в случае различных сбоев, неполадок в работе системы зажигания и т.д.

Что происходит в цилиндрах

Происходящее внутри цилиндра действо по научному называется рабочим циклом. Он состоит из фаз газораспределения.

Фаза газораспределения – момент начала открытия и конца закрытия клапанов в градусах поворота коленвала относительно мертвых точек: ВМТ и НМТ (соответственно, верхняя и нижняя мёртвые точки).

В течение одного рабочего цикла в цилиндре происходит одно воспламенение воздушно-топливной смеси. Интервал между воспламенениями в цилиндре прямым образом воздействует на равномерность работы двигателя. Чем меньше интервал воспламенения, тем равномернее работа двигателя.

Распространенные моторы и порядок работы цилиндров

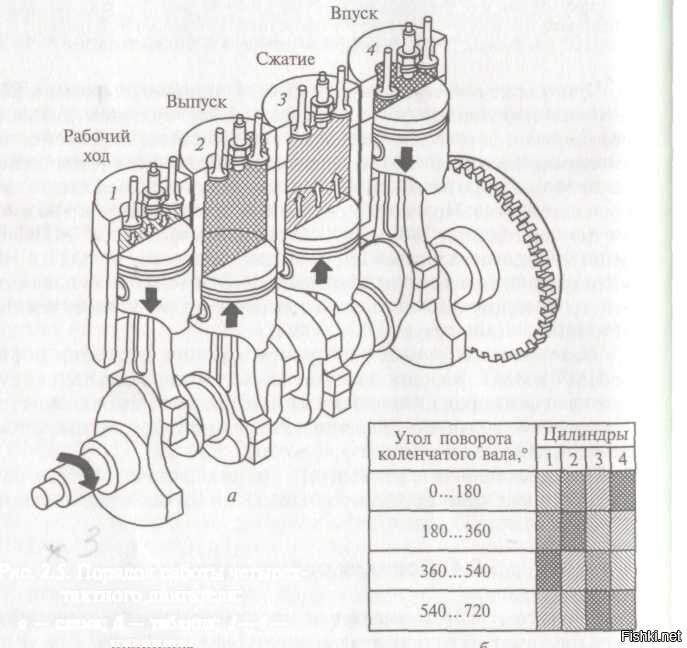

В качестве примера для начала рассмотрим 4-цилиндровые рядные двигатели ЗМЗ и похожие агрегаты. Например, порядок работы цилиндров ЗМЗ-402:1-2-4-3, тогда как ЗМЗ-406:1-3-4-2. Мотор Audi 80 B3 имеет порядок работы 1-3-4-2. Чередование тактов происходит через 1800.

Как видно, сам порядок работы однорядного 4 — цилиндрового двигателя может быть 1-3-4-2 (характерно для ВАЗ) или 1-2-4-3 (в случае с моторами ГАЗ).

Если говорить о моторе 6-и цилиндровом рядном, тогда прядок:1-5-3-6-2-4, а интервал между воспламенением 1200. В свою очередь, применительно к 8-цилиндровому V-образному двигателю:1-5-4-8-6-3-7-2, интервал между воспламенениями уже будет 900.

Еще добавим, порядок работы 12-и цилиндрового двигателя W-образного следующий: 1-3-5-2-4-6 для левых ГБЦ, тогда как для правых 7-9-11-8-10-12. Если просто, в таких моторах порядок работы цилиндров делится на два типа (подобно рядным «четверкам»):1-3-4-2 и 1-2-4-3.

Рекомендуем также прочитать статью о том, что такое турбокомпрессор в устройстве двигателя внутреннего сгорания. Из этой статьи вы узнаете о компрессорах данного типа, их назначении, устройстве, принципах работы, а также преимуществах и недостатках турбодвигателей.

Порядок работы 6-цилиндрового двигателя V-6 также отличается. Есть версии, где порядок:1-6-3-5-2-4 или 1-4-2-5-3-6. При этом порядок работы рядного мотора на 6 цилиндров и воспламенения смеси:1-5-3-6-2-4.Примечательно и то, что японские моторы Митсубиши MIVEC, 6G72, имеют порядок работы цилиндров 1-2-3-4-5-6.

• Обратите внимание, как уже было сказано выше, шестицилиндровые V-образные двигатели являются наиболее проблемными в плане балансировки, то есть достаточно сильно вибронагружены.

Чтобы уменьшить вибрации и улучшить балансировку при работе двигателя, в конструкцию ДВС включены устройства, решения и механизмы для уравновешивания моментов сил инерции поршней, верхних частей шатунов и т.д. Если просто, в таком моторе ставятся противовесы, маховики, балансирные валы, шкивы и другие элементы.

Также производители в целях снижения уровня вибраций применяют разный порядок работы цилиндров. В качестве примера, на 8-и циинровом ДВС чередование тактов может быть 1-5-4-2-6-3-7-8 или же порядок работы цилиндров 1-5-4-8-6-3-7-2 (BMW M60), 1-3-7-2-6-5-4-8 и т.д. Получается, как и в случае с другими типами силовых агрегатов, 8-и цилиндровые моторы тоже не имеют четко определенного порядка работы цилиндров.

Как действуют ДВС V6

Для эффективности порядка работы сегодняшних шестицилиндровых двигателей таковой строится также по особой системе. Типичный порядок работы 6 цилиндрового двигателя рядного исполнения – метод 1–5–3–6–2–4. В рассматриваемом форм-факторе силовой агрегат получается достаточно длинным и требует большого подкапотного пространства.

Чтобы снизить габариты, иногда применяют «вэ-подобную» систему. Схема порядка работы «горшков» 6 цилиндровых современных двигателей, V образного форм-фактора – очередность активации 1-4-2-5-3-6.

Интересно: рассматриваемая шестицилиндровая конструкция считается одной из наименее сбалансированных.

Агрегат от Audi, для которого актуален указанный порядок работы V-образного шестицилиндрового автомобильного двигателя:

Полезные советы и рекомендации

Прежде всего, если в работе двигателя возникли неполадки или сбои, в рамках диагностики важно знать, какой порядок работы цилиндров того или иного ДВС. Это позволяет более точно определить проблемные цилиндры, точнее проверить работу системы зажигания и т.д.

В свою очередь, во время ремонта двигателя, особенно если ДВС данного типа специалистом раньше не ремонтировался, настоятельно рекомендуется заранее изучить порядок работы цилиндров конкретного силового агрегата. Это позволяет избежать целого ряда проблем и ошибок при сборке мотора.

Рекомендуем также прочитать статью о том, какой двигатель самый надежный. Из этой статьи вы узнаете о самых надежных двигателях автомобиля, какие моторы имеют самый большой ресурс и т.д.

Для того чтобы уточнить порядок работы цилиндров, необходимо изучить техническую документацию ремонтируемого двигателя. Помните, если не соблюдать порядок сборки двигателя, заметно возрастают риски последующей поломки силового агрегата.

Что в итоге

С учетом приведенной выше информации становится понятно, что порядок работы цилиндров двигателя может отличаться. Это касается как рядных (например, 4-х или 6-и цилиндровых) моторов, так и V-образных двигателей или ДВС типа W12 и т.д.

При этом четко установленных правил и стандартов попросту не существует. Это значит, что на деле два однотипных двигателя в плане конструкции и количества цилиндров могут при этом иметь разный порядок работы цилиндров.

По этой причине необходимо заранее изучать особенности конкретного ДВС, в том числе и его порядок работы. В свою очередь, это позволит избежать определенных сложностей при диагностике, а также во время ремонта конкретного силового агрегата.

Рядный четырехцилиндровый двигатель имеет коленвал на котором

Трёхцилиндровые двигатели — Возможно, эта статья содержит оригинальное исследование. Добавьте ссылки на источники, в противном случае она может быть выставлена на удаление. Дополнительные сведения могут быть на странице обсуждения. Рядный трёхцилиндровый двига … Википедия

Четырёхцилиндровый двигатель — Рядный четырёхцилиндровый двигатель … Википедия

Стационарные бензиновые двигатели производства СССР — В СССР в различные годы выпускались несколько серий стационарных бензиновых двигателей для привода электрических генераторов, насосов, сельскохозяйственных машин. Эти же двигатели широко использовались на маломерных судах. Содержание 1 Серия «Л»… … Википедия

УД (двигатели) — Схема двигателя УД 15 УД марка многоцелевых малолитражных бензиновых двигателей внутреннего сгорания, выпускаемых Ульяновским моторным заводом. УД расшифровываются как Ульяновский Двигатель. Двигатели четырёхтактные, воздушного охлаждения. С 1952 … Википедия

Рядный четырёхцилиндровый двигатель — автомобиля ГАЗ 24 (ЗМЗ 24Д и ЗМЗ 2401) отличался достаточно большим, для этой конфигурации, рабочим объёмом (2445 см³). Рядный четырёхцилиндровый двигатель конфигурация двигателя внутреннего сгорания с рядным расположением четырёх цилиндров … Википедия

Hyundai Santa Fe — Hyundai Santa Fe … Википедия

Передний привод — Общий случай компоновки легкового автомобиля с приводом на передние колёса … Википедия

Audi 80 — Audi 80 … Википедия

Honda K двигатель — Моторы К серии это четырёхцилиндровые двигатели производимые корпорацией Honda и работающие по четырёхтактному циклу Отто. Производятся в 2.0 и 2.4 литровых модификациях, а также 2.3L с турбонаддувом. Самые совершенные и высокопроизводительные… … Википедия

Duratec — Двигатель Duratec Duratec название серии четырёх, шести и двенадцатицилиндровых бензиновых двигателей, устанавливаемых на автомобилях концерна Ford Motor Company с 1993 года по сей день. Первоначальное название Duratec, получил шест … Википедия

Изобретение может быть использовано в рядных четырехцилиндровых бензиновых двигателях внутреннего сгорания. Коленчатый вал для рядного четырехцилиндрового бензинового двигателя внутреннего сгорания содержит четыре шатунные шейки, расположенные между коренными шейками. Расстояние от оси вращения коренных шеек до продольной оси симметрии шатунной шейки, параллельной оси вращения коренных шеек, выбрано из диапазона 41 – 44 мм, а расстояние между поперечными осями симметрии соседних шатунных шеек выбрано из диапазона 103 – 105 мм. Технический результат заключается в повышении удельной мощности рядного четырехцилиндрового бензинового двигателя внутреннего сгорания с диаметром цилиндра от 90 до 93 мм при одновременном получении наиболее оптимального объема цилиндра в пределах от 521,4 до 624 см 3 . 1 ил.

Изобретение относится к области двигателестроения, в частности к рядным четырехцилиндровым бензиновым двигателям внутреннего сгорания.

Известен рядный четырехцилиндровый бензиновый двигатель внутреннего сгорания, содержащий коленчатый вал, имеющий четыре шатунные шейки, расположенные между коренными шейками (см. А.С.Орлин и др. Двигатели внутреннего сгорания. Конструкция и расчет поршневых и комбинированных двигателей. 1972, с.453-454, рис.304).

Недостаток известного технического решения заключается в том, что существующие размеры коленчатых валов для рядных четырехцилиндровых бензиновых двигателей не обеспечивают возможности получения максимальной удельной мощности рядного четырехцилиндрового бензинового двигателя и получения оптимального объема цилиндров для поршней с диаметром от 90 до 93 мм. Кроме того, это ограничивает допустимый объем двигателя, не реализуя все геометрические параметры блока цилиндров. Это ограничение связано с тем, что увеличение рабочего объема известного двигателя без серьезной модификации его деталей и узлов ухудшает его эксплутационные, ресурсные и экологические характеристики.

Задачей изобретения является повышение удельной мощности рядного четырехцилиндрового бензинового двигателя внутреннего сгорания с диаметром цилиндра от 90 до 93 мм при сохранении габаритов двигателя и одновременном получении наиболее оптимальным объема цилиндра в пределах от 521,4 до 624 см 3 .

Как показали опытно-конструкторские разработки, поставленная задача достигается тем, что у коленчатого вала для рядного четырехцилиндрового бензинового двигателя внутреннего сгорания, содержащего четыре шатунные шейки, расположенные между коренными шейками, согласно изобретению расстояние от оси вращения коренных шеек до продольной оси симметрии шатунной шейки, параллельной оси вращения коренных шеек, выбрано из диапазона 41 – 44 мм, а расстояние между поперечными осями симметрии соседних шатунных шеек выбрано из диапазона 103 – 105 мм.

Сущность изобретения показана на чертеже, где представлен фрагмент коленчатого вала.

Коленчатый вал для рядного четырехцилиндрового бензинового двигателя внутреннего сгорания, представленный на чертеже, содержит четыре шатунные шейки 1, расположенные между коренными шейками 2, как и в известных двигателях. Как показали опытно-конструкторские разработки, для повышения удельной мощности рядного четырехцилиндрового бензинового двигателя внутреннего сгорания с диаметром цилиндра от 90 до 93 мм при одновременном получении наиболее оптимальным объема цилиндра в пределах от 521,4 до 624 см 3 следует, чтобы расстояние А от оси 3 вращения (горизонтальной) коренных шеек 2 до продольной оси 4 симметрии (горизонтальной) шатунной шейки 1, параллельной оси 3 вращения коренных шеек 2, было выбрано из диапазона 41 – 44 мм, а расстояние В между поперечными (вертикальными) осями 5 симметрии соседних шатунных шеек 1 было выбрано из диапазона 103 – 105 мм. При разработке было определено наиболее оптимальное соотношение указанных размеров из следующего выражения 0,39А/В0,43.

В остальном коленчатый вал работает так же, как и обычный коленчатый вал рядного четырехцилиндрового бензинового двигателя внутреннего сгорания, преобразуя возвратно-поступательное движение поршня во вращательное движение и обеспечивая работу двигателя с увеличенной удельной мощностью и наиболее оптимальным объемом цилиндров.

Благодаря использованию предлагаемого коленчатого вала возможно построение семейства двигателей объемом от 2,085 (округленно 2,1) до 2,4984 (округленно 2,5) л. Данное семейство двигателей предназначено для установки не только на автомобили АЗЛК и Иж всех модификаций, но и на автомобили ВАЗ 2121ХХ (Нива, Надежда) всех модификаций.

Порядок работы цилиндров двигателя разных авто

Ноя 6 2014

В большинстве случаев рядовому автовладельцу вовсе не нужно понимать порядок работы цилиндров двигателя. Однако эта информация не нужна до тех пор, пока у автолюбителя не появится желание самостоятельно выставить зажигание либо отрегулировать клапана.

В большинстве случаев рядовому автовладельцу вовсе не нужно понимать порядок работы цилиндров двигателя. Однако эта информация не нужна до тех пор, пока у автолюбителя не появится желание самостоятельно выставить зажигание либо отрегулировать клапана.

Информация о порядке работы цилиндров двигателя авто непременно понадобится в том случае, если нужно будет подключить высоковольтные провода или трубопроводы в дизельном агрегате.

В таких случаях добраться до станции техобслуживания бывает порой попросту невозможно, а знаний о том, как работает двигатель не всегда достаточно.

Порядок работы цилиндров двигателя – теория

Порядком работы цилиндров называют последовательность, с которой происходит чередование тактов в разных цилиндрах силового агрегата.

Данная последовательность зависит от следующих факторов:

• количество цилиндров;
• тип расположения цилиндров: V-образное либо рядное;
• конструкционные особенности коленвала и распредвала.

Особенности рабочего цикла двигателя

То, что происходит внутри цилиндра, называется рабочим циклом двигателя, который состоит из определенных фаз газораспределения.

Газораспределительной фазой называют момент, в который начинается открытие и заканчивается закрытие клапанов.

Измеряется фаза газораспределения в градусах поворота коленчатого вала по отношению к верхней и нижней мёртвым точкам (ВМТ и НМТ).

На протяжении рабочего цикла в цилиндре воспламеняется смесь топлива и воздуха. Промежуток между воспламенениями в цилиндре оказывает непосредственное влияние на равномерность работы мотора.

Двигатель работает максимально равномерно при наименьшем промежутке воспламенения. Данный цикл непосредственно зависит от количества цилиндров. Чем большим является число цилиндров, тем меньшим будет интервал воспламенения.

Порядок работы цилиндров двигателей разных автомобилей

У разных версий однотипных моторов цилиндры могут работать по-разному.

Для примера можно взять двигатель ЗМЗ. Порядок работы цилиндров 402 двигателя выглядит следующим образом – 1-2-4-3.

Но, если говорить о порядке работы цилиндров двигателя 406, то в данном случае он составляет 1-3-4-2.

Нужно понимать, что один рабочий цикл четырехтактного мотора по длительности равен двум оборотам коленчатого вала. Если использовать градусное измерение, то он составляет 720°.

У двухтактного двигателя он равен 360°.

Колена вала расположены под специальным углом, в результате чего вал постоянно пребывает под усилием поршней.

Данный угол определяется тактностью силового агрегата и числом цилиндров.

• порядок работы 4 цилиндрового двигателя со 180-градусным интервалом между воспламенениями может составлять 1-2-4-3 либо 1-3-4-2;
• порядок работы 6 цилиндрового двигателя с рядным расположением цилиндров и 120-градусным интервалом между воспламенениями выглядит так: 1-5-3-6-2-4;
• порядок работы 8 цилиндрового двигателя (V-образный) – 1-5-4-8-6-3-7-2 (90-градусный интервал между воспламенениями).

В каждой схеме двигателя, независимо от его производителя, порядок работы цилиндров начинается с главного цилиндра, отмеченного номером 1.

Наиболее вероятно, информация о порядке работы цилиндров двигателя автомобиля, не будет очень актуальной для вас.

Желаем успехов в определении порядка работы цилиндров мотора вашей машины.

4-цилиндровые и 6-цилиндровые двигатели

: в чем разница и что лучше?

Вы присматриваетесь к

при покупке автомобиля

и перед глазами плавают цифры и характеристики двигателя? Мощность, крутящий момент, цилиндры — что все это значит? Каковы различия между двигателями и, что более важно, какой тип вы должны купить?

Ответ может зависеть от того, нужна ли вам большая мощность и тяговое усилие, или вас больше заботит топливная экономичность.

Джерри

, страхование вашего любимого автомобиля

Суперприложение

объясняет все, что вам нужно знать при сравнении 4- и 6-цилиндровых двигателей.

Как работает двигатель внутреннего сгорания?

Для начала полезно знать, как работает двигатель внутреннего сгорания.

Все начинается с топливного насоса, который подает бензин к топливным форсункам. Затем топливные форсунки впрыскивают газ в цилиндр. Свечи зажигания, прикрепленные к головке цилиндров, зажигают искру в камере сгорания, которая перемещает поршень внутри цилиндра. Затем поршень приводит в действие коленчатый вал, который преобразует движение поршней в мощность двигателя.

Это означает, что для 4-цилиндрового двигателя имеется четыре топливных форсунки, четыре цилиндра, четыре свечи зажигания и четыре поршня, а для 6-цилиндрового двигателя по шесть каждого из этих компонентов. Обычно чем больше цилиндров, тем больше мощность двигателя.

Экономия топлива: 4-цилиндровый двигатель по сравнению с 6-цилиндровым

Само собой разумеется, что при большей мощности двигателя может наблюдаться снижение расхода топлива, что обычно и происходит. Четырехцилиндровые двигатели, как правило, имеют меньшую мощность, что означает лучшую экономию топлива.

Четырехцилиндровые двигатели также меньше по размеру, что означает их меньший вес, что еще больше повышает экономию топлива за счет меньшего общего веса автомобиля. С другой стороны, более крупные 6-цилиндровые двигатели могут развивать большую мощность, обычно снижая экономию топлива, но повышая производительность и тяговое усилие.

А турбонаддув?

Двигатель с турбонаддувом использует отработанные выхлопные газы для нагнетания большего количества воздуха в цилиндры. Это дает двигателю большую мощность при той же занимаемой площади. Это также увеличивает крутящий момент и снижает шум двигателя.

Таким образом, 4-цилиндровый двигатель с турбонаддувом может иметь мощность, близкую к 6-цилиндровому двигателю, но с более экономичным расходом топлива, в зависимости от того, насколько сильно водитель использует дроссельную заслонку. Если педаль газа постоянно нажата, двигатели с турбонаддувом будут менее экономичными, но при более размеренном вождении топливная экономичность возрастет.

Что лучше: 4-цилиндровый или 6-цилиндровый

Итак, какой тип двигателя лучше?

Каскадное столкновение

объясняет, что это зависит от того, что вам нужно. Если вам нужен небольшой, экономичный автомобиль, то вы можете выбрать автомобиль с 4-цилиндровым двигателем. Однако, если вам нужно перевозить много людей и снаряжение, а значит, требуется буксировочная способность и большая мощность двигателя, тогда вам может подойти автомобиль с 6-цилиндровым двигателем.

Если вам нужен мощный двигатель с высокими эксплуатационными характеристиками, попробуйте протестировать 4-цилиндровый и 6-цилиндровый двигатель с турбонаддувом, чтобы определить, какой из них лучше всего соответствует вашим потребностям. Если ни один из этих вариантов не обеспечивает достаточную мощность, вы можете рассмотреть 6-цилиндровый двигатель с турбонаддувом.

Еще один момент, который следует учитывать при поиске автомобиля, заключается в том, что современные 4-цилиндровые двигатели нового поколения могут превосходить старые 6-цилиндровые двигатели по мощности и топливной экономичности. Это возвращает нас к нашему первоначальному вопросу. Какой двигатель лучше? Как и в большинстве случаев, здесь нет правильного ответа. Все это зависит!

Страхование вашего автомобиля

Все это может показаться довольно сложным, но номер

Jerry

поможет упростить ваши потребности в страховании автомобиля, независимо от того, сколько цилиндров в двигателе вашего автомобиля. Загрузите приложение Jerry, которое задаст вам несколько коротких вопросов, а затем предоставит котировки от более чем 50 известных страховых компаний. Вы можете увидеть, сколько денег вы могли бы сэкономить, и Джерри даже поможет вам отменить старый полис прямо через приложение. Теперь это сервис без каких-либо осложнений!

Порядок работы 6-цилиндрового двигателя: полная информация —

Автор Abhishek

Двигатель состоит из нескольких цилиндров. Двигатель, имеющий шесть цилиндров, называется шестицилиндровым двигателем. Порядок зажигания 6-цилиндрового двигателя подробно обсуждается ниже.

Эти цилиндры не могут быть запущены все сразу, потому что это приведет к неправильному вращению, сильной вибрации и сильному выделению тепла. Чтобы решить эти проблемы, цилиндры запускаются один за другим. Можно подумать, что последовательность стрельбы будет 1, 2, 3, 4 и так далее. Но это также приведет к вибрациям и сильному выделению тепла. Таким образом, определяется оптимальный порядок зажигания, который не наносит вреда здоровью двигателя и работает эффективно.

Типы 6-цилиндровых двигателей

Цилиндры могут быть расположены различными способами для достижения максимальной эффективности.

В зависимости от расположения цилиндров 6-цилиндровые двигатели могут быть следующих типов:

• Рядные шестицилиндровые двигатели. рядом друг с другом. Двигатели могут быть наклонены под некоторыми углами, тогда такое расположение будет называться наклонным шестицилиндровым двигателем.
• V6- В конфигурации V6 двигатели расположены V-образно, где каждая наклонная линия в букве «V» представляет собой цилиндр. Угол между цилиндрами обычно составляет 60 градусов.
• Двигатели VR6- VR6 представляют собой двигатели V6 с узким углом между рядами цилиндров.
• Плоский шестицилиндровый двигатель. Этот тип двигателя имеет общий коленчатый вал, на котором цилиндры расположены таким образом, что по три цилиндра лежат с каждой стороны коленчатого вала. Цилиндры расположены таким образом, что НМТ одного цилиндра приводит к ВМТ второго цилиндра.

Порядок зажигания 6-цилиндрового двигателя

Необходимость порядка зажигания в двигателях возникает по многим причинам. Порядок зажигания напрямую влияет на эффективность двигателя, поэтому важно найти оптимальный порядок зажигания.

1-5-3-6-2-4 и 1-4-2-6-3-5 чаще всего используются в шестицилиндровых двигателях. В четырехтактном цикле два двигателя работают на холостом ходу, а остальные четыре выполняют один из тактов цикла, производящих мощность. Зажигание свечей зажигания рассчитано таким образом, что цилиндры зажигаются только во время такта зажигания.

Если порядок зажигания неправильный, двигатель выйдет из строя задолго до расчетного срока службы. Неправильный порядок обжига приводит к чрезмерному выделению тепла и сильной вибрации. Даже вождение становится затруднительным из-за шума, создаваемого вибрациями. Во избежание таких проблем рекомендуется использовать правильный порядок стрельбы.

Какова последовательность включения двигателя V6?

Шестицилиндровые двигатели могут работать как в двухтактном, так и в четырехтактном режиме. Возьмем в качестве примера 4-тактный 6-цилиндровый двигатель в конфигурации V6. Разные цилиндры одновременно выполняют разные функции. Каждый инсульт происходит своевременно. Задачи, которые выполняет каждый цилиндр за один рабочий такт, показаны в таблице ниже. Изображение: номер цилиндра и соответствующие операции

Обороты кривошипа за 1 срабатывание задаются уравнением- 720/n

где n — число цилиндров.

Возьмем в качестве примера 4-тактный 6-цилиндровый двигатель с порядком работы 1-4-3-6-2-5. Внутри двигателя происходят следующие события:

• На первых 120 градусах срабатывает цилиндр №1.
• При следующем вращении кривошипа (положение кривошипа на 240 градусов) цилиндр №1 движется в направлении такта выпуска, а цилиндр №4 выполняет такт зажигания.
• При следующем вращении кривошипа (положение кривошипа на 360 градусов) цилиндр №4 движется в направлении такта выпуска, а цилиндр №3 выполняет такт зажигания.
• При следующем вращении кривошипа (положение кривошипа на 480 градусов) цилиндр №3 перемещается в сторону такта выпуска, и цилиндр №6 срабатывает.
• При следующем вращении кривошипа (положение кривошипа 600 градусов) цилиндр №6 движется в направлении такта выпуска, а цилиндр №2 выполняет такт зажигания.
• При следующем вращении кривошипа (положение кривошипа 720 градусов) цилиндр № 2 движется в направлении такта выпуска, а цилиндр № 5 выполняет такт зажигания.
