Двигатели ЗМЗ-24Д/2401 и ЗМЗ-402/4021 автомобилей «Волга» основные различия и характеристики

Сначала разберемся какие автомобили какими двигателями комплектовались с завода
С 1970 по 1986 год:
Автомобиль Волга ГАЗ-24 комплектовался двигателем ЗМЗ-24Д — степень сжатия 8,2, мощность 95 л.с.
Автомобиль Волга ГАЗ-24-01 комплектовался двигателем ЗМЗ-2401 — степень сжатия 6,7, мощность 85 л.с.
С 1986 года по 1992-й год:
Автомобиль Волга ГАЗ-24-10 комплектовался двигателем ЗМЗ-402.10 — степень сжатия 8,2, мощность 100 л.с.
Автомобиль Волга ГАЗ-24-11 комплектовался двигателем ЗМЗ-4021.10 — степень сжатия 6,7, мощность 90 л.с.
С 1992 года и до конца выпуска карбюраторных Волг автомобили комплектовались двигателями ЗМЗ-402.10 и 4021.10. без сколь либо значимых изменений в конструкции.

Основными характеристики и конструктивные отличия двигателей ЗМЗ-24Д, ЗМЗ-2401, ЗМЗ-402.10, змз-4021.10:



	ЗМЗ-24Д	ЗМЗ-2401	ЗМЗ-402.10	ЗМЗ-4021.10
Рабочий объем, куб.см.	2445	2445	2445	2445
Максимальная мощность при 4500 об/мин	95	85	100	90
Степень сжатия	8,2	6,7	8,2	6,7
Максимальный крутящий момент при 2400 об/мин, Н*м	186,3	171,6	182	172
Топливо	АИ-93	А-76	АИ-93	А-76
Удельный расход топлива г/кВт,ч(г/л. с.ч)	306(225)	312(230)	292,4(215)	299,2(220)
Диаметр цилиндра и ход поршня,мм	92х92	92х92	92х92	92х92
Размещение водяного  насоса	ГБЦ	ГБЦ	блок цилиндров	блок цилиндров
Диаметр выпускных клапанов, мм	36	36	39	39
Диаметр впускных клапанов, мм	47	47	47	47
Водораспре-делительная трубка в ГБЦ	есть	есть	нет	нет
Штатный карбюратор	К-126Г	К-126Г	К-151	К-151
Порядок работы цилиндров	1-2-4-3	1-2-4-3	1-2-4-3	1-2-4-3
Двойные пружины клапанов	нет	нет	да	да
Количество стоек оси коромысел	4	4	6	6

Исходя из таблицы и заводских отчетов мы видим, что основные отличия ЗМЗ-402 от ЗМЗ-24Д такие:

• система охлаждения с помпой на блоке цилиндров без водораспределительной трубки с измененной циркуляцией жидкости
• увеличенный диаметр выпускных клапанов
• установлены двойные пружины клапанов (выше надежность)
• установлены две дополнительные стойки для краев оси коромысел
• штатный карбюратор заменен с К-126Г на К-151 (и модификации в т. ч. К-151-С)
• шпильки крепления ГБЦ увеличенного диаметра и иной резьбы (вместо М11х1 на М12х1.25)
• увеличена масса шкива-демпфера коленчатого вала
• изменен профиль кулачков распределительного вала
• распределительный вал стал чугунным вместо стального
• масляный насос с алюминиевым маслозаборником вместо стального и с увеличенной производительностью
• изменена конструкция масляного радиатора

p.s. Характеристики двигателей приведены из заводских руководств по эксплуатации автомобилей ГАЗ-24 и ГАЗ-24-10 соответственно. Следует учитывать, что по нынешним методам измерения мощности и крутящего момента моторы показывают более скромные показатели нежели заявлено (в среднем на 5 л.с. и 5Нм меньше). В любом случае разница между ЗМЗ-24Д и ЗМЗ-402 четко прослеживается по таблице. Мы видим, что старик ЗМЗ-24Д имеет несколько более тяговую характеристику нежели ЗМЗ-402. Это обусловлено вышеописанными изменения в конструкции.

Некоторые аспекты форсировки  двигателей ЗМЗ-24д и ЗМЗ-402 рассмотрены в статье: «Форсировка двигателя Волги».

(С) 2012 Master General.

Двигатели ЗМЗ-24Д/2401 и ЗМЗ-402/4021 автомобилей «Волга» основные различия и характеристики

Порядок работы цилиндров 402 двигателя

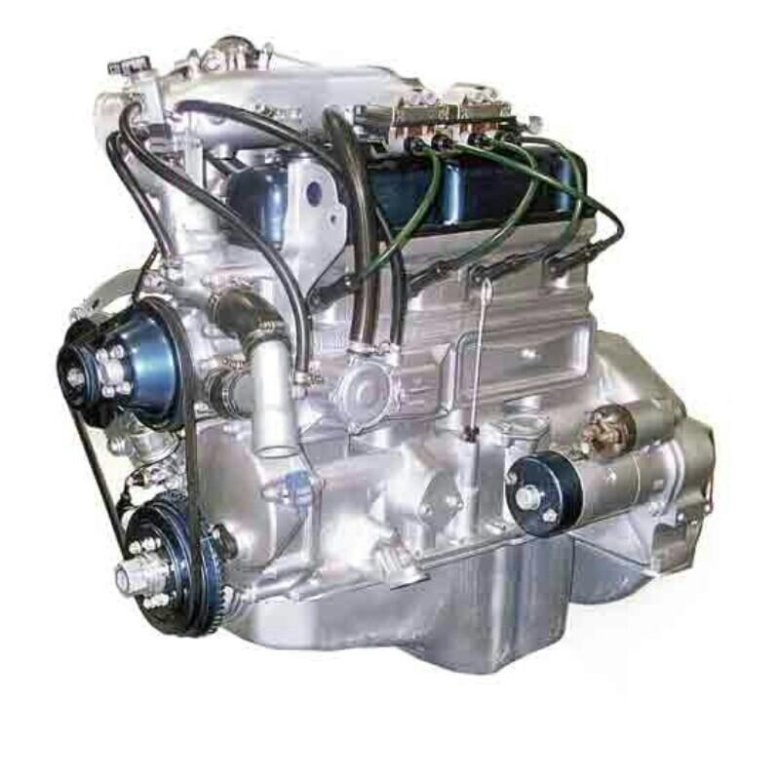

Одним из самых легендарных моторов Советского союза остается — двигатель ЗМЗ 402 (сокращенно — дв. 402). Изготовитель силового агрегата — ООО «Заволжский моторный завод», именно от этого двигатель получил такое название — ЗМЗ 402. Еще одной модификацией стал ЗМЗ 24Д, но он не прижился в связи с частыми ремонтами и дорогим обслуживанием.

История

Разрабатывался он не менее легендарным конструктором Гарри Вольдемаровичем Эвартом специально для Волги. Этот силовой агрегат должен был прийти на смену устаревшего мотора ГАЗ-21. В последующей разработке был сделано много модификаций, таких как — ЗМЗ-24Д и ЗМЗ 4021.

Еще этот мотор называют ЗМЗ 24, поскольку изначально он предполагался для установки тольку на 24-ю Волгу, но как показала практика и история, движок получил достаточно широкое распространение на другие модели автомобилей.

Мотор ЗМЗ 24Д имел улучшенные характеристики охлаждения, которые снижали расход горючего. Но, эта серия двигателей прервалась в 1972 году, поскольку ремонт силового агрегата обходился слишком дорого.

Впоследствии ВОЛГА получила всего два силовых агрегата — ЗМЗ 402 и ЗМЗ 402.1. Но, как показывает практика, использование силовых агрегатов ЗМЗ 24 и ЗМЗ 24Д дошли до нашего времени, и на некоторых автомобилях 24-й серии еще можно встретить такие моторы.

Установка трамблера с приводом

Установка трамблера с приводом производится следующим образом (все работы проводятся на работающем силовом агрегате):

1. Поворачивают распределитель против часовой стрелки.
2. Будьте готовы к тому, что обороты мотора возрастут.
3. Если автовладелец продолжит прокручивать распределитель двигателя, то силовой агрегат может перестать работать стабильно.
4. Когда обороты мотора понизятся, необходимо распределитель прокрутить по часовой стрелке.

Похожая статья Технические характеристики и отзывы на двигатель Крайслер на Волгу и Газель

Чтобы протестировать правильно ли все сделано, рекомендуется резко газануть на машине или, наоборот, резко затормозить и постоять немного. При этом работа движка должна быть стабильна, и он не должен заглохнуть.

Технические характеристики и описание

Волговский мотор считался в Союзе одним из самых надежных. Несмотря на высокий расход, 402 двигатель полюбился многим автомобилистам. Итак, рассмотрим, основные характеристики двигателя ЗМЗ 402, а также устройство работы:

Наименование	Характеристика
Изготовитель	ЗМЗ
Модель	ЗМЗ 24, ЗМЗ 24Д
Модификации	ЗМЗ 4021, ЗМЗ 4022, ЗМЗ 4025, ЗМЗ 24С
Тип мотора	Бензиновый
Тип впрыска	Карбюратор
Конфигурация	4-цилидровый рядный продольный ДВС
Мощность двигателя	95 л.с.
Количество цилиндров	4
Количество клапанов	8
Диаметр поршня	92 мм
Ход поршня	92 мм
Охлаждение	Жидкостное
Материал блока и головки	Алюминий
Ресурс	300 000 км
Порядок работы цилиндров	1-2-4-3
Система зажигания	Контактная или бесконтактная

Порядок работы цилиндров 402 двигатель.

Порядок работы цилиндров двигателя

Порядок работы цилиндров 402 двигателя

Многие помнят двигатели 402 и работы цилиндров, устанавливаемых на автомобилях «Волга», «Газель». Несмотря на прекращение выпуска, часть автомобильных средств используют в качестве силового агрегата.

Содержание статьи

402 Двигатель

Силовой агрегат неприхотливый, в нем нет сложных технических узлов и деталей. Незадача в том, что после каждого пятнадцатитысячного пробега автотранспортного средства, необходимо регулировать клапана работы цилиндров.

• Через 10 тысяч километров требуется регулировка, если автомашина использовалась для перевозки грузов.
• Необходимо вмешательство после 6000 километров пробега при условии, что 402 двигатель работал на другой марке бензина.

В приведенных случаях нарушаются зазоры фасок клапанов и седел цилиндров.

Несоответствие параметров нарушает работу двигателя, вызывая:

• появление стуков в головке цилиндров;
• повышенное потребление топлива;
• понижение мощности;
• увеличение загрязнений выхлопными газами окружающей среды.

Появление характерных признаков является для водителя моментов приняться за устранение дефектов.

Порядок работы цилиндров

Успех достигается, если водитель знает порядок работы цилиндров у 402 двигателя данной силовой установки.

• В моторах 402 порядок такой: сначала работает первый цилиндр, затем второй, потом четвертый и заканчивает цикл третий цилиндр.

Такой порядок работы цилиндров универсального 402 двигателя. Зазор на первом и четвертом цилиндрах на клапанах, отвечающих за впуск горючей смеси в камеру сгорания, по нормативным требованиям составляет 0.40-0.45 миллиметра. Клапаны, утилизирующие выхлопные газы, имеют зазор 0.35-0.40 миллиметров.

У четырехтактных двигателей рабочий процесс завершается прокручиванием коленчатого вала на 720 градусов. У двухтактного в два раза меньше.

Инструмент для работы

Работа по регулировке зазоров клапанов требует подготовки. Размещают в удобном положении инструменты, материалы для измерений.

Это ВАЖНО знать! У каждого владельца автомобиля должно быть универсальное устройство для диагностики своего автомобиля.

Чтобы произвести чтение, сброс, анализ всех имеющихся датчиков и устройств, а также настройку бортового автомобильного компьютера, можно самостоятельно благодаря специальному сканеру… Читать далее.. »

В инструментальном наборе обязательно наличие:

• заметочные щупов;
• торцевых, рожковых, накидных ключей;
• ключей для вывертывания свечей;
• купленных прокладок для замены отработанных аналогов;
• устройства для проворачивания коленчатого вала;
• набор минусовых, плюсовых отверток.
• неиспользованной раньше ветоши.

Наличие необходимого материала позволяет приступать к регулировочным работам.

Последовательность действий

Сначала дают остыть двигателю. Затем отсоединяют различные шланги, трубопроводы, трос педали газа. Демонтируют фильтр очистки воздуха, крышку, закрывающую клапанный механизм.

Начинают с первого цилиндра. Устанавливают прокруткой коленчатого вала поршень в верхнее мертвое положение. Точность действия сверяю

avtomotostyle.ru

Применяемость мотора

Как уже упоминалось, мотор ЗМЗ 402 могу устанавливаться не только на легковой автомобиль Волга, но и на ряд аналогичных транспортных средств. Довольно широко ЗМЗ 402 устанавливался на УАЗ. Часто можно встретить УАЗ 469 с волговским двигателем. При этом мотор устанавливался на автомобиль с завода изготовителя. Это связно было с тем, что в период перехода с устаревшего ДВС УМЗ 417 на УМЗ 421.

В этот момент двигатель УАЗ переживал не лучшие времена и руководством завода было решено временно заменить Ульяновские моторы на аналогичные — Заволжского завода. Как показала практика и эксплуатация, УАЗ 402 смог выдержать все положенные нагрузки. Но, с выходом Ульяновского 421 мотора все радикально поменялось, и было решено отказаться от использования ЗМЗ.

Еще один яркий представитель, который получал данные силовые агрегаты — стала Газель. На первых моделях малотоннажного грузового автомобиля ГАЗ, можно встретить двигатель ЗМЗ 24. Уже позже, с разработкой и внедрением заводских инноваций устанавливался двигатель 4021. Газель с мотором ЗМЗ 402 выпускалась достаточно долго, пока заводом изготовителем не начал внедряться 405 и 406 силовой агрегат.

С появлением новых типов двигателя ситуация на заводе ГАЗ, не поменялась радикально и Газель с 402 двигателем выпускалась еще до 1997 года. Но, после замены кузова на новый образец, все-таки руководство ГАЗ решило на новые автомобили устанавливать только 405 и 406 моторы, а также их модификации. Так, кончилась эпоха использования автомобиля Газель с силовым агрегатом ЗМЗ 402.

Процесс регулировки углов тепловых зазоров

Для тех, кто задается вопросом, как отрегулировать клапана на автомобиле с 402 мотором, ниже будет подробно представлен весь процесс. Важно помнить, что сам процесс следует выполнять на холодном двигателе, так как на прогретом моторе горючая смесь может обжечь автомобилиста. Регулировка клапанов на 402 двигателе выполняется следующим способом:

1. Отсоединение шланг . Первым делом необходимо отсоединить все шланги, подходящие к клапанной крышки, а также трос акселератора.
2. Снятие воздушного фильтра и клапанной крышки. Затем следует снять воздушный фильтр с корпусом, и открутить 6 болтов крепления клапанной крышки.
3. Снятие свечей зажигания .
4. Установка первого цилиндра в ВМТ . Следующим этапом регулировочного процесса будет установка первого цилиндра в положение верхней мертвой точки (ВМТ). Для этого необходимо, чтобы третья метка на шкиве коленчатого вала совпала с отметкой на корпусе блока ДВС. Делается это путем прокручивания коленвала.
5. Очередность регулировки клапанов . Порядок регулировки клапанов следующий: 1, 2, 4, 6, следующим шагом нужно провернуть коленвал на один полный оборот по часовой стрелке до момента совпадения отметок. Далее регулируются 3, 5, 7, 8 клапана.
6. Процесс регулировки . Используя головку на 11 или отвертку, необходимо придерживать регулировочный винт, и в этот момент откручивать гайку фиксирующую его. С помощью щупа нужного размера произвести замер (щуп должен двигаться с незначительным усилием), если замер теплового зазора в норме, тогда можно переходить к следующему клапану.
7. Монтажные работы . Следующим этапом будет сборка в обратном порядке, т.е. устанавливаются обратно свечи зажигания, клапанная крышка с новой прокладкой, но при этом затягивать болты необходимо согласно рекомендуемым моментам затяжки (такой показатель составляет 0,5-0,8 Н.м (кг.м)), воздушный фильтр и шланги.
8. Проверка при заведенном двигателе . Теперь следует завести ДВС и дать ему немного времени поработать до полного прогрева, затем прислушаться к его работе. Если отсутствует любой металлический звон или глухой цокот, это будет означать, что регулировка тепловых зазоров выполнена правильно.

Вот таким способом выполняется регулировка клапанов и настройка правильной работы ДВС. Такой порядок работ подойдет для всех автомобилей с 402 мотором, будь то ГАЗ 3110 (Волга) или же ГАЗель.

Тюнинг

Доработать мотор ЗМЗ 402 своими руками достаточно просто. Конечно, многие автолюбители, которые практикуют тюнинг двигателя ЗМЗ 402 стараются поменять в первую очередь систему впрыска с карбюратора на моноинжектор, но в классическом тюнинге дорабатываются уже имеющееся характеристики. В этом разделе рассмотрим, какой тюнинг можно применить на 402 двигатель.

Первым, что подвергается доработки становиться поршневая группа. Так, вместо стандартного поршнекомплекта ставиться облегченный от польского производителя ATF. Таким же образом стоит заменить клапана и шатуны на более легкие. За счет снижения веса силового агрегата увеличивается крутящий момент и увеличивается мощность двигателя.

Следующим этапом становиться проточка коленчатого вала и установка вкладышей спортивного типа. Таким образом, еще больше можно уменьшить вес мотора, что позволит набирать скорость быстрее.

Отдельным этапом становиться доработка системы впрыска и выпуска выхлопных газов. Вместо родных коллекторов можно установить венгерские от компании DDR-line, которые рассчитаны именно под тюнинг двигателя ЗМЗ 402 и его модификации. Вместо родного карбюратора К-126 обычно автомобилисты ставят моноинжектор или жигулевский ОДАЗ от ВАЗ 2107. Это значительно сокращает расход топлива на пару литров. Для улучшенной подачи воздуха в камеру сгорания, монтируется воздушный фильтр нулевого сопротивления.

Неотъемлемой частью процесса становиться доработка зажигания. Так, многие знают, что существует контактное и бесконтактное, но третий вариант зажигания — это установка пуска при помощи кнопки, что не требует ключа. Эта система зажигания стала довольно распространенной, когда идет модернизация данного ДВС.

Кроме самой системы меняются также свечи, провода и катушка зажигания. Самой распространенной фирмой, которая производит тюнинговый комплект, стала BRW и ДМС. Первая — это Беларусь, а вот вторая — Россия.

На этом тюнинг 402 двигателя не заканчивается. Также, автомобилисты меняют систему охлаждения. Для этого устанавливается более совершенный и облегченный алюминиевый радиатор, помпа и силиконовые патрубки вместо стандартных. Это позволяет улучшить систему охлаждения, которая более эффективно работает на высоких оборотах и не дает силовому агрегату перегреться.

Порядок работы системы зажигания

Поджиг смеси горючего происходит следующем образом:

1. Водитель поворачивает ключ в замке.
2. Ток от аккумулятора поступает в стартер.
3. Начинается вращение коленвала.
4. Включается трамблер.
5. Ток попадает на катушку.
6. Через коммутатор проходит в распределитель.
7. Последнее устройство распределяет ток по свечам.

Похожая статья Какое масло лить в двигатель 1NZ FE

Таким образом происходит правильное зажигание в моторе. Однако, бывают ранние и поздние поджиги. Тогда можно говорить о неисправностях силового агрегата.

Раннее зажигание

Ранний поджиг происходит раньше момента подхода поршня цилиндра к верхней мертвой точке. Бензин с воздухом и маслом поджигается, когда поршень еще двигается. Подобные проблемы появляются из-за неправильно постановленного угла поджига.

Опытные механики определяют подобную поломку по следующим признакам:

• силовой агрегат не заводится сразу;
• нестабильная работа движка при простое на светофорах, когда машина стоит на месте;
• появление звука стрекотания, который не проходит, когда нагрузка увеличивается;
• при разборке мотора, механики обнаруживают нагар на свечах. Это значит, что горючее не прогорает до конца;
• увеличение расхода горючего;
• темный дым из трубы глушителя.

Это все признаки раннего зажигания. Давайте посмотрим, что бывает, когда зажигание медлит и воспламенение не происходит вовремя.

Позднее зажигание

При неправильной настройке меток на моторах 402 ЗМЗ позднее зажигание происходит тогда, когда поршень уже прошел верхнюю точку. Автовладелец это может заметить по падению мощности при увеличенном расходе бензина.

Опытные механики замечают позднее зажигание по следующим признакам:

• свечи сереют или белеют;
• двигатель начинает сильно нагреваться, хотя система охлаждения в порядке;
• мотор может глохнуть, когда увеличивается нагрузка.

Верная регулировка поджига и адекватное раставление меток поможет справиться с вышеописанными неполадками.

Техническое обслуживание

Как правильно обслужить свой Волговский мотор? Очень редко в интернете можно найти достоверную информацию о техническом обслуживании ЗМЗ 402. В свою очередь, были найдены технические карты завода изготовителя о правильном обслуживании мотора. Итак, распишем, как проводиться ТО для 24-ки:

1. 1000 км: замена масла и масляного фильтра.
2. 8000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива.
3. 17000 км: замена масла, масляного фильтра, топливного фильтра.
4. 25000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива, регулировка клапанов.
5. 35000 км: замена масла, масляного фильтра, топливного фильтра, замена ремня ГРМ и генератора.
6. 45000 км и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 40000 км пробега — замена ремня ГРМ.

Ремонт и основные проблемы

Двигатель ЗМЗ 402 и его модификации достаточно легко поддаются ремонту даже в самом худшем техническом состоянии. Так, проводится переборка силового агрегата, головки блока и замена расходных элементов. Сам процесс ремонта проводится поэтапно, как и для любого силового агрегата. Итак, рассмотрим, поэтапный процесс капитального ремонта ЗМЗ 402.

Разборка

На данном этапе разбирается ДВС полностью, а именно демонтируется головка блока, снимается поддон и все детали разбираются. Для данного типа моторов процесс дефектовка проводиться в процессе разборки. Сюда не входят только промеры блока цилиндров, опресовка головки, а также замер коленчатого вала.

Диагностические операции

На данном этапе проводятся работы по определению твердости и толщины шеек коленвала, а также его ремонтопригодности. Так, если деталь можно отремонтировать, то определяется размер шеек и изделие отдается на последующую обработку. То же самое ждет и блок цилиндров. Гильзы промеряются и определяется ремонтный размер поршней.

Опресовка ГБЦ ЗМЗ 402 — это процесс определения наличия трещин в корпусе. На головке закрываются все отверстия, кроме впускного для охлаждающей жидкости, в которое подается горячая вода или керосин. Далее, специалист смотрит, есть ли протеки и трещины. Если нет, то ГБЦ отправляется на ремонт, а если есть — то все дефекты необходимо заварить.

Поскольку деталь сделана с алюминия, то применяется аргонная сварка. В гаражных условия, для заделывания отверстий в корпусе силового агрегата, автомобилисты пользуются холодной сваркой.

Расточка

Блок цилиндров и коленчатый вал подвергаются расточке. Если цилиндры уже вышли с ремонтного размера, то устанавливаются гильзы стандартного диаметра 92 мм. Для блока цилиндров характерным становиться хонинговка — это один из процессов расточки цилиндров блока при помощи специального станка. Коленчатый вал растачивается на специальном агрегате, при помощи высоких оборотов и камня, который полирует шейки.

Работы по ГБЦ

Головка блока цилиндров также поддается переборке. Так, зачастую меняются клапана, седла, сальники и манжеты. Неоднократно специалистам приходится заменять направляющие втулки клапанов. С развитием современной технологии ремонта, для ЗМЗ 402 можно применить гильзовку технологией k-line. Для этого применяются бронзовые втулки размером 9 мм.

На сегодняшний день, достаточно часто встречается замена распределительного вала. Это связано с тем, что двигателям по 20-30 лет и эта деталь уже несколько раз изнашивалась. Поэтому, при проведении ремонта ГБЦ на эту деталь стоит обратить особое внимание. При необходимости рабочая поверхность головки блока шлифуется.

Сборка

Сборочные операции проводятся на специальном стенде. Все детали устанавливаются в той же последовательности, что и разбирались. Так, замене, зачастую, поддаются масляный и водяной насос, устанавливается новый комплект прокладок.

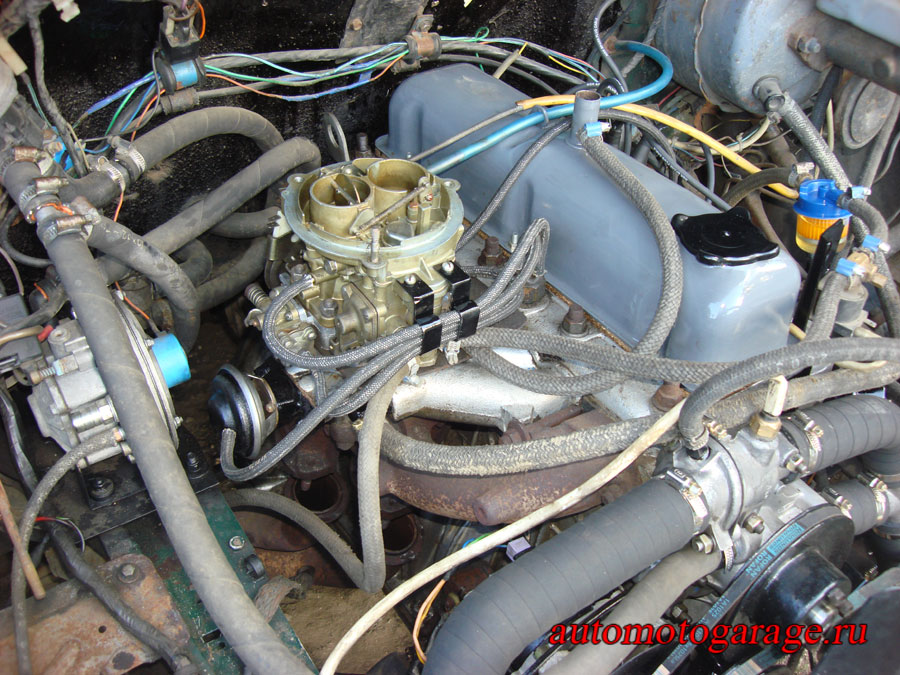

Порядок зажигания 402 двигателя: как выставить и отрегулировать

На отечественные автомобили «Газель», «УАЗ», «Волга» устанавливают двигатели 402 внутреннего сгорания, которые выпускает «Заволжский моторный завод», на которых важным моментов является выставления зажигания.

Содержание статьи

Работа зависит от правильного зажигания

Автомобильные силовые агрегаты продуктивно работают, если отрегулирована система зажигания на 402 топливно-воздушной смеси. Формирует состав горючего карбюратор, подающий приготовленную смесь в цилиндры мотора.

В момент наивысшей позиции поршней, свечи генерируют искру, зажигающую топливную смесь в камере сгорания. Мини взрыв топлива образующимися газами давит на поршни, превращая их поступательное движение в крутящий момент коленчатого вала.

Алгоритм поджигания смеси выделяет в очередности событий один важный момент. Будет ли мотор полноценно работать, если поджиг смеси происходит в начале подъема поршней или при опускании. Ответ правильный — не будет.

Любой двигатель внутреннего сгорания работает как часы при условии правильного поджигания топлива. Мощность силовой установки возрастает, приближаясь к установленным нормативам. Для этого необходимо зафиксировать правильное пространственное положение трамблера, поочередно замыкающего электрическую цепь от катушки высокого напряжения до автомобильных свечей.

Особенности поджигания топлива

Перед тем, как установить и правильно выставить порядок зажигания на 402 двигателе, важно разобраться с конструктивными особенностями трамблера. На этом двигателе установили распределитель электрического потока без традиционных металлических контактов. Инновация в том, что сложным процессом управляет вместе с генератором вакуумный регулятор опережения.

Распределитель устанавливает порядок появления искры, последовательность поджигания топлива по цилиндрам. Правильно «уловить» моменты искрового разряда помогает механический бегунок. Он монтируется непосредственно на шкиве. Имеет резистор, помогающий микшировать помехи. Коммутирующее устройство рассоединяет цепь в первой катушке. В последующем превращает, исходящие от узла электрические импульсы, в преривистый ток в КЗ.

Находим поджигающий момент в зажигании

На двигателе 402 регулировка зажигания происходит по следующему алгоритму и порядке:

• Коленвал занимает пространственное положение, отвечающее 5 градусам опережения поджигания топливной смеси;
• Добиться такого положения легко, совместив отметину на шкиве с углублением на моторном блоке;
• Совпадение означает, что силовая установка обозначила окончание полного поршневого такта.

При снятом датчике-распределителе производится настройка следующим образом:

• Удаляю свечу с головки камеры сгорания цилиндра, в очередности поджигания топлива значащегося под №1;
• Накрываю листом бумаги, проворачиваю коленчатый вал мотора;
• Выталкиваемый поршнем воздух сдувает лист, что свидетельствует о достижении им вертикального максимума, с которого начинается такт;
• Потом с помощью ключей выставляю шкалу октанового корректора на 0.

Проверка на правильность установки

Если соблюден порядок без погрешностей зажигания 402 двигателя, то очередной задачей будет проверка силовой установки в движении автомобиля:

• Выезжаем на автотрассу и при движении 60 км/ч, включаем четвертую передачу. Газуем. Появление детонационных непродолжительных стуков свидетельствует о правильной установке зажигания.
• Удлиненные по времени детонационные стуки являются подтверждением неправильной установки угла опережения.

В этом случае следует уменьшить его октановым корректором, переставив на одну риску. Если детонация вообще не прослушивается, то следует увеличить опережающий угол зажигания топливной смеси. И снова проверить правильность установки, разогнав автомобиль до 60 км-ч с переключением на четвертую скорость.

Видео-инструкция выставления зажигания

avtotehnar.ru

Интересные факты

Двигатель ЗМЗ 402 получил довольно широкое распространение не только на территории Союза и СНГ, но и в Прибалтике, а также Германии. Так, силовой агрегат устанавливался на такие знаменитые модели, как Мерседес Бенц 302 и 115.

Похожими можно назвать двигатели, которые устанавливались на автомобили: Plymouth Valiant (1967–1976), Dodge Dart (1967–1976), Dodge Aspen и Plymouth Volaré (1976–1980), Chevrolet Nova (1967–1974), Ford Falcon (1962–1991), Volvo 140/240 (1967–1993), Mitsubishi Debonair (1964–1986).

Big Block Chevy Firing Order [2023]

В 1955 году Chevrolet представила широко успешный малоблочный двигатель V8, но автопроизводителю требовался двигатель с большим рабочим объемом, чтобы компенсировать более высокие потребности в мощности для его грузовиков средней грузоподъемности и более тяжелых автомобилей. которые в то время все еще находились на стадии концепции.

Нормальный рабочий объем большого блока варьировался от 348 кубических дюймов (5,7 л), когда он был впервые представлен в 1958 году, до 494 кубических дюймов (8,1 л), когда он достиг максимальной вместимости.

Порядок стрельбы из большого блока Chevy

• Порядок стрельбы 1-8-4-3-6-5-7-2.

Пояснение к порядку зажигания двигателя Chevy с большим блоком

Когда поршень находится в верхней мертвой точке на такте сжатия двигателя Chevy с большим блоком, лезвие распределителя должно быть выровнено с контактом свечи зажигания номер 1 в крышка распределителя. Это делается для того, чтобы получить правильную последовательность зажигания двигателя. Этот шаг используется для обеспечения того, чтобы свечи зажигания зажигались в соответствующей последовательности.

Существует значительное расхождение между последовательностью запуска двигателя Chevrolet с малым и большим блоком, но в остальном у них много общего. Каждый большой блок включает в себя дополнительный цилиндр. Это указывает на то, что последовательность огня будет 1-8-4-3-6-5-7-2.

Это означает, что цилиндр с номером 1 воспламеняется первым, за ним следует цилиндр с номером 8, затем цилиндр с номером 4 и так далее. Боевой порядок для всех двигателей Chevy с большими блоками одинаков.

Этот порядок увольнения распространяется на:

• 366 Chevy
• 396 Шевроле
• 402 Шевроле
• 427 Шевроле
• 454 Шевроле
• 502 Шевроле

Характеристики момента затяжки

Тип крепежа	Момент затяжки
Болт основной крышки (396-427, 2 болта)	95 футо-фунтов.
Болт основной крышки (396-454, 4 болта, внутренний и внешний)	110 футо-фунтов.
Болт шатуна 3/8 дюйма	50 футо-фунтов.
Болт шатуна 7/16 дюйма	67–73 футо-фунта.
Болты головки блока цилиндров, длинные	75 футо-фунтов.
Болты головки блока цилиндров, короткие	65-68 футо-фунтов.
Ввинчиваемые шпильки коромысла	50 футо-фунтов.
Болты впускного коллектора (чугунная головка)	25 футо-фунтов.
Болт масляного насоса	65 футо-фунтов.
Болты звездочки кулачка	20 футо-фунтов.
Болт гармонического демпфера	85 футо-фунтов.
Болты маховика/гибкой пластины	60 футо-фунтов.
Болты прижимной пластины	35 футо-фунтов.
Болты колокола	25 футо-фунтов.
Болты выпускного коллектора	20 футо-фунтов.

Номера цилиндров малого и большого блока Chevy

Вы можете найти одинаковый порядок номеров цилиндров в любом SBC, например, с номерами 302, 305, 307, 327, 350, 400 ; и в любом BBC, например, с номерами 348, 366, 396, 402, 409, 427, 454, 502 ; и так далее. Эта конкретная последовательность необходима для идентификации баллона после того, как транспортное средство было выпущено с завода 9. 0003

Проверка порядка запуска 8-цилиндрового двигателя

Порядок запуска для аналогичных автомобилей

• Dodge V8: 1-8-4-3-6-5-7-2
• Понтиак: 1-8-4-3-6-5-7-2
• Ровер V8: 1-8-4-3-6-5-7-2
• Тойота УЗ двигатель: 1-8-4-3-6-5-7-2

В чем разница между порядком стрельбы малых и больших блоков?

Порядок работы двигателя Chevy с малым блоком 1-8-4-3-6-5-7-2, тогда как порядок работы двигателя Chevy с большим блоком 1-8-4-3-6 -5-7-2. Наиболее очевидным различием между порядком работы двигателя Chevy с малым блоком и порядком запуска двигателя Chevy с большим блоком является, конечно же, разница в размерах между двумя двигателями.

Размеры малолитражного Шевроле, как правило, более компактны, чем у крупноблочного Шевроле. Из-за этого изменения последовательность запуска двигателя Chevy с малым блоком будет иметь меньшую мощность, но более высокую эффективность, когда речь идет о расходе топлива. Последовательность воспламенения для Chevy с большим блоком обеспечит большую мощность, но также потребует больше бензина.

Размещение распределителя является основным различием, которое разделяет эти два порядка запуска, в дополнение к их относительным размерам. Распределитель для двигателя Chevy с большим блоком обычно располагается в задней части двигателя, но распределитель для двигателя Chevy с малым блоком обычно находится в передней части двигателя.

Оформить заказ Straight 6 Firing

Что такое большой блок Chevy 4-7 swap?

Последовательность работы двигателя Chevy с большим блоком может быть изменена. Смена порядка срабатывания больших блоков сделана для повышения комфорта при езде. Кулачок 4/7 отвечает за изменение последовательности зажигания двигателя.

Он делает это, перемещая рабочий ход цилиндра 4 в положение, ранее занимаемое цилиндром 7, и наоборот. . Целью и результатом замены 4-7 порядков работы больших блоков является улучшение плавности работы двигателя в результате нового порядка срабатывания.

Try Inline 4 Firing Order

• Автор
• Последние публикации

Джейк Мэйок автомобильные темы для различных изданий. Помимо работы журналистом, профессором и редактором книг в течение последних 15 лет, он также является автором журнала Car.

Последние сообщения Джейка Мэйока (посмотреть все)

Содержание

Руководство по большим блокам Chevy 396 и 402

С момента своего первого выпуска в 1965 году большой блок Chevy 396 был одним из лучших доступных гоночных двигателей. Во время производственного цикла он появлялся в Camaros, Chevelles, El Caminos и даже ненадолго в Corvette. Известный своей потрясающей мощностью, высокой надежностью и прочной конструкцией, большой блок Chevy 396 сохранил свой статус топ-собаки, хотя он не использовался в серийных автомобилях с начала 1970-х годов.

Шевроле расточил 396 cid до 402 cid, начиная с 1970 года, хотя большинство автомобилей по-прежнему сохраняли значок 396. Несмотря на то, что он не так популярен, как его более крупный брат с большим блоком 427 или его двоюродный брат с маленьким блоком 350, большой блок Chevy 396 по-прежнему является отличным двигателем как с точки зрения надежности, так и с точки зрения производительности. Давайте подробнее рассмотрим его историю, производительность, распространенные проблемы и надежность.

Кредит: Haggerty/YouTube

Содержание

• История Chevy 396 и 402 Big Block
  • От 396 до 402 код
• Chevy 396 Big Block технические характеристики и годы выпуска
  • Характеристики больших блоков 396 и 402
  • 396 двигателей с большими блоками по году выпуска
  • 402 Двигатели с большими блоками по годам выпуска
• Chevy 396 и 402 Применение в транспортных средствах с большими блоками
  • Транспортные средства, оборудованные 396 большими блоками
  • Транспортные средства, оборудованные 402 большими блоками
• Chevy 396/402 Конструкция двигателя с большим блоком
  • Марк IV 396 и 402 большие блоки
  • Chevy 396 Big Block Cranks, Carbs и 402
• Chevy 396 и 402: двигатель за двигателем
  • Двигатели Chevy L34, L35, L37 и L66 — 396 больших блоков
  • Двигатели Chevy L78, L89 и LS-3 — 396 больших блоков
  • Двигатели Chevy L34, L78 и LS-3 — 402 больших блока
• Надежность двигателя Chevy 396 Big Block
• Chevy 396/402 Повышение производительности Big Block
  • Chevy 396/402 Большой блок на болтах
  • Chevy 396/402 Внутренние детали большого блока
  • Chevy 396/402 Big Block Big Power Mods
• Chevy 396 Big Block Legacy

История Chevy 396 и 402 Big Block

Chevrolet представила поколение Mark IV своего двигателя big block в 1965 году с двигателем 396 V8. Chevy создала новый 396 на основе уходящего первого поколения Big Block 409 и 427, а также Mystery Motor, который они использовали для гонок в 1963 году. Эти новые V8 были известны как Chevy Rat Motors, в отличие от небольших блоков, которые были известны как Маус Моторс. Chevy также представила большой блок 366, который, по сути, представлял собой расточенную 39-кубовую модель.6.

В 1965 году Chevy поставила большой блок 396 как на Corvette, так и на Z16 Chevelle. Chevy предоставил Vette версию L78, а Z16 Chevelle — чуть менее мощный L37. L78 выдавал невероятные 425 лошадиных сил, а L37 — все еще приличные 350 лошадиных сил. Был также еще менее мощный L35, мощность которого составляла 325 лошадиных сил начального уровня. Всего Chevy создала семь различных вариантов 396: L34, L35, L37, L66, L78, L89 и LS-3.

С самого начала Chevy использовал 396 больших блоков в качестве рабочей лошадки. Помимо Camaros и Chevelles, Chevy также использовал 396 в Impala, Biscayne, Bel Air и других. Интересно, что в то время как оригинальный большой блок L78 396 имел мощность 425 лошадиных сил, ни один другой 396-й двигатель не превышал 375 лошадиных сил за оставшийся производственный цикл. Создание первого большого блока 396 в 1965 году, L78, самого мощного серийного 396 из когда-либо существовавших.

От 396 до 402 cid

Начиная с 1970 года Chevy решил расточить 396, чтобы сделать общее водоизмещение 402 сид. Ни у одного автомобиля не было оригинального 396 после 1969 года, за исключением грузовиков Chevy C/K, которые имели его до 1970 года. . Chevy продолжал маркировать новый 402 либо как большой блок 396, либо как новый «Turbo-Jet 400». Чтобы еще больше усложнить ситуацию, на самом деле был еще один малоблочный двигатель объемом 400 кубических сантиметров. Chevy продавала небольшой блок как «Turbo-Fire 400», в отличие от Turbo-Jet. В 1972, Chevy, наконец, покончил с ерундой и начал называть LS-3, единственный оставшийся 402-й, его рабочим объемом. Затем в следующем году они сразу же сняли двигатель с производства.

В то время как Chevy создала семь различных вариантов большого блока 396, они разработали только три варианта 402. Chevy расточила L34, L78 и LS-3 с 396 до 402 cid, и только LS-3 просуществовал более один год. Chevy прекратил выпуск 402 больших блоков после 1972 года, отчасти из-за увеличения ограничений на выбросы. За исключением модели 454, Chevy избавились почти от всех своих крупноблочных двигателей с 1976-1991. Некоторые коммерческие автомобили и грузовики все еще использовали несколько больших блоков, но в целом они ушли из автомобилей.

Из-за отсутствия серийных автомобилей хот-роддеры и редукторы продолжали использовать 396 больших блоков с 1970-х годов в проектных автомобилях. Каждую ночь по всей стране на дрэг-стрипах строятся тонны 396 больших блоков, использующих массивный V8 в качестве силовой установки.

Chevy 396 Big Block, характеристики и годы выпуска

396 и 402, характеристики Big Block

Двигатель	396	402
Годы выпуска	1965-1970	1970-1973
Аспирация	Аспирация 9005 4	Natural Aspire
Рабочий объем	396 cid (6,5 л)	402 cid (6,6 л)
Конфигурация	V8	V8
Топливная система	Карбюраторный	Карбюраторный
Клапанный механизм	16 В OHV	16 В OHV
Материал головки/блока	Чугун	Чугун
Диаметр и ход	4,094 дюйма × 3,760 дюйма	4,125 дюйма × 3,760 дюйма 9005 4
Сжатие	9,0:1; 10,25:1; 11,0:1	8,5:1; 10,25:1; 11,0:1
Выходная мощность	265–425 л. с.	210–350 л.с. Выход	300-415 фунт-фут	324-415 фунт-фут
Варианты двигателей	L34/35/37/66/78/89/S-3	L 34/78/S-3

396 Двигатели с большими блоками К году

• L34 1966-1969
• Л35 1965-1967
• Л37 1965
• Л66 1969
• Л78 1965-1969
• L89 1968-1969
• ЛС-3 1969

402 Двигатели с большими блоками по годам выпуска

• LS-3 1970-1972
• Л34 1970
• Л78 1970

Применение в автомобилях Chevy 396 и 402 Big Block

Автомобили, оснащенные большими блоками 396:

• 1965 Шевроле Корвет
• 1965-1969 Шевроле Бискейн
• 1965-1969 Шевроле Бел Эйр
• 1965-1969 Шевроле Каприс
• 1965-1969 Шевроле Шевелль СС/Z16
• 1965-1969 Шевроле Импала/Импала СС
• 1967-1969 Шевроле Камаро СС
• 1968-1970 Грузовики Chevrolet C/K
• 1968-1969 Шевроле Нова/Шеви II

Автомобили с большими блоками 402:

• Chevrolet Biscayne 1970-1972 гг.
• 1970-1972 Шевроле Бел Эйр
• 1970-1972 Шевроле Камаро СС
• 1970-1972 Шевроле Каприс
• 1970-1972 Шевроле Шевелль СС
• 1970-1972 Шевроле Эль Камино/GMC Спринт
• 1970-1972 Шевроле Импала/Импала СС
• 1970-1972 Шевроле Монте-Карло
• 1970 Шевроле Нова
• 1971-1972 Chevrolet C/K Trucks

Большие блоки 396/402 представляют собой четвертое поколение (Mark IV) больших блоков Chevy и имеют как сходства, так и различия со своими предшественниками. Chevy выпустила свое первое поколение больших блоков V8, двигателей W-серии Mark I, в 1919 году.58. Раньше Chevy использовала небольшие блоки на своих автомобилях и грузовиках, но они всегда были недостаточно мощными. Хотя они известны своей надежностью, они не были известны своими характеристиками, что оставляло желать лучшего.

Chevy разработала три варианта своих двигателей V8 серии W: 348 cid, 409 cid и 427 cid. Chevy производил 348 с 1958 по 1964 год, 409 с 1961 по 1965 год и 427 с 1962 по 1963 год. В 1963 году Chevy создала второе поколение своих больших блоков исключительно для использования в дрэг-рейсинге. Они были известны как Mystery Motors из-за окружавшей их секретности, и, как сообщается, там было 396 и 427 версии.

Это были первые 396 больших блоков, созданных Chevy, хотя, по-видимому, они никогда не использовались Chevy в соревнованиях. Эти Mystery Motors послужат основой для больших блоков Mark IV, которые появятся в 1965 году. , L37 и L78 RPO. Третье поколение больших блоков Chevy было списано, так что официально это было четвертое поколение (Mark IV) после W-серии и Mystery Motors. К тому времени, когда Chevy выпустила большие блоки Mark IV, у них было очень мало общего в плане дизайна со своими первоначальными предшественниками серии W.

Однако между большими блоками Chevy четвертого и второго поколений (Mystery Motors) было несколько сходств. Одним из самых больших переносов было то, что Chevy сохранил конструкцию с наклонным (наклонным) клапаном от Mystery Motors. Головки клапанов были скошены друг от друга, а не параллельны, как у других двигателей Chevy. Это позволило Chevy использовать более крупные клапаны, которые могли открываться друг к другу. Конструкция увеличила поток воздуха, что увеличило мощность, и дало ему прозвище: дикобраз.

Блок и головка были из чугуна, что означало долговечность, но и большой вес. Некоторые высокопроизводительные варианты, такие как L78, имели алюминиевый впускной коллектор для снижения веса и лучшего потока, но у большинства были чугунные коллекторы. Сжатие большинства 396 больших блоков было 10,25:1, но у L78 оно было выше — 11,0:1.

Chevy 396 Big Block Cranks, Carbs и 402

Первые 396 больших блоков от Chevy имели конструкцию с высокой декой, которая была на 0,4 дюйма больше, чем у стандартных дек. Как правило, эти двигатели создают огромный запас крутящего момента, но максимальной мощности не хватает, если не будут сделаны улучшения для улучшения потока. Тем не менее, Chevy ставила стандартные деки почти во все свои 39 моделей. 6 и все после 1966 года. Блоки высокой колоды 396 невероятно редки, но очень востребованы.

Модели 396 поставлялись с карбюраторами на 2 или 4 барреля, в зависимости от производительности. 4 барреля были либо Rochester QuadraJet, либо Holley 4V. Двигатели с более низкими характеристиками с рабочим объемом 2 барреля получили кривошип из чугуна с шаровидным графитом, тогда как версии с рабочим объемом 4 барреля получили кривошип из кованой стали. 4 барреля были способны к 750 кубическим футам в минуту, за исключением L78, у которого был один, способный к 800 кубическим футам в минуту.

Головки больших блоков Chevy выпускались в двух версиях: с отверстиями прямоугольной или овальной формы. Порты овальной формы были более распространены в автомобилях с высокими характеристиками, а Chevy чаще использовала прямоугольные порты в легковых и грузовых автомобилях. Однако в некоторых высокопроизводительных вариантах, таких как L78, использовались прямоугольные порты.

В 1970 году Chevy расточил большие блоки 396 кубических сантиметров на 0,03 дюйма с 4,094 дюйма до 4,125 дюйма, что увеличило общий рабочий объем до 402 кубических сантиметров. Почти все остальное внутри осталось прежним. Еще одним изменением стали свечи зажигания, которые в 1970 году получили новый дизайн посадочных мест.

Кредит: GrayHairGarage/YouTube Большие блоки

L34: Chevy производил L34 с 1966-1969 года и составлял 350-360 лошадиных сил. В 1966 году он имел четыре болта, но с 1967 года заменил два болта. У него были овальные головки портов, степень сжатия 10,25: 1, гидравлические распределительные валы с высоким подъемом и высокий впускной коллектор. С 1966 по 1968 год у него был карбюратор Holley 4V, но с 1968 по 1969 год для некоторых моделей был установлен Rochester QuadraJet.

L35: Chevy производил L35 с 1965 по 1967 год, его мощность составляла 325 лошадиных сил. Он имел такое же сжатие 10,25: 1, что и L34, и имел карбюратор Holley 4V или Rochester Q-Jet.

L37: Chevy выпустила L37 только в 1965 году, что дало ему хорошие 375 лошадиных сил. Он устанавливался только на Z16 Chevelles и был похож на L78, но имел высокий впускной коллектор, карбюратор Holley 4V на 780 кубических футов в минуту и ​​гидравлические распредвалы с высоким подъемом.

L66: L66 был выпущен только в 1969 году, и это был самый низкопроизводительный 396-й большой блок, всего 265 лошадиных сил. Он в основном использовался для универсалов и легковых автомобилей и имел степень сжатия 9,0: 1.

Двигатели Chevy L78, L89 и LS-3, 396 Big Blocks

L78: L78 наиболее известен своим появлением в Corvette 1965 года, но Chevy также устанавливал его на различные автомобили среднего размера с 1965 по 1965 год. 1969. У Corvette она составляла 425 лошадиных сил, у среднеразмерных — 375 лошадиных сил. L78 имеет самую высокую степень сжатия среди всех серийных 396 больших блоков — 11,0:1. Он имеет почти идентичные характеристики с 427 L72 V8, за исключением рабочего объема. Chevy оснастил L78 карбюратором Holley 4V мощностью 800 кубических футов в минуту.

L89: Вероятно, самый редкий и ценный 396-й большой блок. L89 производил 375 лошадиных сил и был очень похож на L78. Единственными отличиями были алюминиевые головки с квадратным портом с закрытой камерой и опциональные сплошные кулачки с высокой подъемной силой.

LS-3: Не путать с 376 cid (6,2 л) Gen 4 LS3, большой блок 396 LS-3 был выпущен только в 1969 году, а год спустя ему надоели модели 402. Компрессия была низкой — 9,0: 1, и у него был коленчатый вал из кованой стали, а не из кованой стали. У него были гидравлические распредвалы и карбюратор на 2 барреля, и Chevy в основном ставил его на Chevelles. Наряду с L66, он связан с самым низким выпуском продукции 396 больших блоков мощностью всего 265 лошадиных сил.

Двигатели Chevy L34, L78 и LS-3, 402 больших блока

LS-3: Модель 402 cid LS-3 значительно улучшила свою предшественницу. Он выдавал 330 лошадиных сил, отчасти из-за повышенной степени сжатия 10,25: 1 и более крупного карбюратора QuadraJet. У него был такой же узловатый кривошип и головки с овальным портом с закрытой камерой, что и у версии 396.

В 1971 году Chevy снизила степень сжатия до 8,5:1, что снизило мощность до 300 лошадиных сил. Chevy также изменил дизайн головки с закрытой камеры на открытую. В 1972, Chevy начали оценивать мощность своих автомобилей по SAE Net, а не по SAE Gross, что по своей сути ниже, и создавало впечатление, что автомобили производят значительно меньше энергии, хотя на самом деле это не так. Однако увеличение выбросов привело к снижению выходной мощности . В последний год выпуска LS-3 в 1972 году выходная мощность составляла 210 лошадиных сил для автомобилей с одним выхлопом или 240 лошадиных сил для автомобилей с двойным выхлопом.

L34 и L78: Chevy производил большой блок L34 402 только один год, в 1970. У него было 350 лошадиных сил, степень сжатия 10,25: 1, головки с закрытыми камерами и овальным портом, а также карбюратор QuadraJet. Они также сделали большой блок L78 402 только для модели 1970 года. Он был идентичен версии 396 мощностью 375 лошадиных сил, за исключением рабочего объема.

Надежность двигателя Chevy 396 Big Block

Теперь, когда мы рассмотрели историю, применение, дизайн и технические характеристики 396 big block, давайте взглянем на его надежность. Как и другие большие блоки Chevy, 396 очень крепкий и надежный двигатель. Он способен как на чудовищную производительность , так и на долговечность , редкое и удивительное сочетание.

Не все большие блоки 396/402 были одинаковыми, но ни один из вариантов не имеет плохой репутации в плане проблем. Блоки для всех 396/402 были идентичными, и большинство из них имели взаимозаменяемые внутренние детали друг с другом. Единственная незначительная проблема — это те, которые оснащены плоскими толкателями, которые гораздо менее надежны, чем гидравлические роликовые кулачки. Также иногда известно, что большие блоки имеют проблемы с перегревом, отчасти из-за неадекватных систем охлаждения. Радиатор большего размера — хороший шаг для тех, кто ищет долговечную надежность.

Что касается мощности, то 396/402 способен выдержать немало ударов. Блок очень прочный и может легко выдерживать 800+ лошадиных сил. Если вы думаете о мощности более 500 лошадиных сил, рекомендуется приобрести шпильки ARP. Кованые внутренние детали, такие как поршни и шатуны, также являются необходимыми шагами. Если у вашего 396/402 был узловой кривошип, то переход на более прочную версию из кованой стали также является разумным обновлением. Кроме того, как мы уже говорили, плоские кулачки толкателей являются серьезной проблемой, поэтому переход на гидравлические ролики — еще одна хорошая идея.

Повышение производительности Chevy 396/402 Big Block

Повышение производительности Top Chevy 396:

• Впуск холодного воздуха
• Длиннотрубные коллекторы
• Увеличенный карбюратор
• Распределительные валы
• Принудительная индукция

Chevy 396/402 Большой блок с болтовым креплением

Как мы упоминали ранее, большой блок Chevy 396 — двигатель с фантастическими характеристиками. В стандартной комплектации высокопроизводительные 396 больших блоков выдают 350-425 лошадиных сил, хотя это брутто по SAE. Это намного ближе к 300-350 лошадиным силам, если использовать чистые цифры SAE. Тем не менее, даже по сегодняшним меркам это неплохая мощность. Самые распространенные и простые улучшения производительности для 39Большие блоки 6/402 — это воздухозаборники холодного воздуха, коллекторы с длинными трубами и карбюраторы большего размера.

Холодные воздухозаборники сами по себе добавят от 5 до 15 лошадиных сил и помогут другим модификациям, таким как карбюраторы и коллекторы, работать более эффективно. Жатки с длинными трубами также являются стандартным модом для больших блоков, и они могут разблокировать 20-30 колесных лошадиных сил на верхнем конце. Большой карбюратор также является простым способом добавить больше воздуха в двигатель и, следовательно, увеличить мощность. Карбюратор с четырьмя цилиндрами объемом 750 кубических футов в минуту — это карбюратор начального уровня для более крупных сборок, и оттуда он идет вверх.

Chevy 396/402 Внутренние детали большого блока

Это хорошие стартовые позиции, если говорить о простых болтовых соединениях, но если вы действительно хотите получить мощность, вам следует рассмотреть возможность работы с впускным коллектором, головками цилиндров и клапанный механизм. Чугунный впускной коллектор тяжелый и плохо пропускает воздух. Добавление алюминиевого воздухозаборника с высокой посадкой и высоким потоком, например, портированного от L78, — отличный мод.

Головки цилиндров также являются важной областью, на которую следует обратить внимание, так как большинство стандартных 396 головка течет плохо. Улучшение потока и потеря веса в головах — еще один разумный выбор. Клапанный механизм тоже требует внимания, особенно если у вас плоские распределительные валы. Это наименее желательная конструкция от Chevy, и ее следует как можно скорее заменить распределительными валами с гидравлическими роликами.

Chevy 396/402 Big Block Модификации Big Power

Если вы действительно хотите получить большую мощность от Chevy 396 big block, модернизированные распределительные валы и принудительная индукция — ваш следующий шаг. Распределительные валы могут добавить 25-100 лошадиных сил, в зависимости от размера, продолжительности и подъемной силы. Распределительные валы большего размера часто ухудшают управляемость и крутящий момент на низких оборотах, как правило, для достижения большей максимальной мощности. Так что это то, что нужно учитывать, если вы создаете свой ежедневный водитель.

Принудительная индукция, такая как нагнетатели или турбокомпрессоры, добавит наибольшую мощность любому большому блоку 396/402. На стандартных внутренних элементах лучше поддерживать наддув ниже 7-8 фунтов на квадратный дюйм, но встроенные блоки действительно могут его увеличить. Нагнетатели предпочтительнее для тех, кто использует их сборки для буксировки или менее 700 лошадиных сил. Гоночные сборки с высокой производительностью, вероятно, захотят придерживаться более крупной установки с одним турбонаддувом для наибольшей мощности.

Chevy 396 Big Block Legacy

Большой блок Chevy 396 и большой блок 402 являются одними из лучших двигателей Chevy с большим блоком в истории.
