Принцип действия четырехтактного двигателя: Принцип работы четырехтактного двигателя

Принцип действия четырехтактного двигателя внутреннего сгорания

Рабочий цикл четырехтактного бескомпрессорного дизеля совершается за четыре такта, последовательность которых показана на рис. 33.


Рис. 33. Принцип действия четырехтактного бескомпрессорного дизеля.

Первый такт — всасывание (зарядка). Поршень движется вниз от верхней мертвой точки (в.м.т.) к нижней мертвой точке (н.м.т.), создавая разрежение в рабочем цилиндре. Наружный воздух засасывается в цилиндр через открытый впускной клапан 1, в то время как выпускной клапан 3 закрыт. Клапаны 1 и 3 открываются с помощью кулачковых шайб, насаженных на распределительный вал двигателя, а закрываются под действием сильной пружины. Частота вращения распределительного вала в два раза меньше частоты вращения коленчатого вала, что позволяет совершать рабочий цикл за два его оборота. Кроме того, с целью максимального наполнения рабочего цилиндра свежим воздухом, кулачковые шайбы имеют соответствующую конфигурацию. Поэтому впускной клапан открывается до прихода кривошипа в крайнее верхнее положение (в.м.т.), т. е. при положении его в точке 5, что обеспечивает предварение начала впуска воздуха. Впускной клапан закрывается после того, как кривошип пройдет крайнее нижнее положение (н.м.т.), т. е. при положении его в точке 4, что обеспечивает запаздывание конца всасывания воздуха. Давление газов в цилиндре во время первого такта меньше атмосферного.

Второй такт — сжатие. Поршень движется вверх от н.м.т. до в.м.т., сжимая воздух и оставшиеся газы. Впускной и выпускной клапаны в это время закрыты, в результате чего давление воздуха повышается до 2800—4000 кн/м2 (20—40 кгс/см2), а его температура — до 600—700° С.

Третий такт — рабочий ход (горение и расширение). В конце такта сжатия, когда кривошип не дошел на 4—8° до в.м.т. и находится в точке 6, топливо под давлением впрыскивается в распыленном виде из форсунки 2 в камеру сжатия 7, где, воспламеняясь под действием высокой температуры, превращается в газ. . При этом за короткое время (доли секунды) давление в цилиндре возрастает до 5000—8000 кн/м2 (50—80 кгс/см2), а температура газа — до 1600—1800° С. Под воздействием расширяющихся газов поршень движется вниз от в. м. т. к н. м. т. В конце рабочего хода, когда кривошип занимает положение в точке 8, не доходя на 30—40° до н.м.т., открывается выпускной клапан и отработавшие газы начинают поступать в атмосферу.

Четвертый такт — выпуск (выхлоп). Поршень движется от н.м.т. к в.м.т., вытесняя из рабочего цилиндра отработавшие газы. В это время выпускной клапан полностью открыт, а впускной клапан закрыт. Давление в цилиндре снижается до 105—110 кн/м2 (1 —1,1 кгс/см2), а температура газов — до 350—400°С. Конец выхлопа, т. е. закрытие выпускного клапана, часто происходит после того, как кривошип пройдет в.м.т. (в точке 9). Это способствует лучшей очистке цилиндра от продуктов сгорания топлива.

Для осуществления тактов всасывания, сжатия и выпуска требуется затрата некоторой механической энергии двигателя. Эта энергия накапливается в период рабочего хода в маховике и во всех движущихся частях двигателя, а затем расходуется за счет инерции их движения в течение трех указанных тактов. Поэтому все ДВС имеют маховик, который является как бы аккумулятором кинетической энергии. У многоцилиндровых двигателей подготовительные такты в одном цилиндре осуществляются также за счет рабочих ходов в других цилиндрах.

Если изобразить зависимость между давлением газов от объема, занимаемого ими в цилиндре при различных положениях поршня, то получим диаграмму изменения давления газов в цилиндре, называемую индикаторной диаграммой (рис. 34). Такую диаграмму получают при стендовых испытаниях и прикладывают к паспорту двигателя как документ, определяющий его технические характеристики.


Рис. 34. Индикаторная диаграмма четырехтактного дизеля.


Рис. 35. Схема наддува: а — механического; б — газотурбинного.

Для повышения мощности современных судовых четырехтактных дизелей применяют наддув, при котором свежий воздух нагнетается в цилиндр двигателя при помощи специального наддувочного насоса (нагнетателя). Существуют два основных способа наддува: механический и газотурбинный, схемы которых представлены на рис. 35. Газотурбинный наддув получил в последнее время преимущественное распространение.

Схемы устройства и принцип действия

Двигателем внутреннего сгорания называется тепловой двига­тель поршневого типа, в котором химическая энергия топлива пре­образуется в тепловую непосредственно внутри рабочего ци­линдра. В результате химической реакции топлива с кислородом воздуха образуются газообразные продукты сгорания с высокими давлением и температурой, которые являются рабочим телом дви­гателя. Продукты сгорания оказывают давление на поршень и вы­зывают его перемещение. Возвратно-поступательное движение поршня с помощью кривошипно-шатунного механизма превра­щается во вращательное движение коленчатого вала.

Двигатели внутреннего сгорания работают по одному из трех циклов: изохорному (цикл Отто), изобарному (цикл Дизеля) и смешанному (цикл Тринклера), различающихся характером про­текания процесса сообщения тепла рабочему телу. В смешанном цикле часть тепла сообщается при постоянном объеме, а осталь­ная часть при постоянном давлении. Отвод тепла во всех циклах совершается по изохоре.

Совокупность последовательных и периодически повторяю­щихся процессов, необходимых для движения поршня — наполне­ние цилиндра, сжатие, сгорание с последующим расширением газов и очистка цилиндра от продуктов сгорания — называется рабочим циклом двигателя. Часть цикла, проходящая за один ход поршня, называется тактом.

Двигатели внутреннего сгорания делятся на четырехтактные и двухтактные; в четырехтактных двигателях рабочий цикл совер­шается за четыре хода поршня, а в двухтактных — за два.

Судовые двигатели внутреннего сгорания в основном работают по смешанному циклу. Крайние предельные положения поршня в цилиндре называются соответственно верхней и нижней мерт­выми точками (в. м. т., н. м. т.). Расстояние по оси цилиндра, проходимое поршнем от одного до другого крайнего положения, называется ходом поршня

S (рис. 125). Объем, описываемый поршнем при его движении между в. м. т. и н. м. т., называется рабочим объемом цилиндра Vs. Объем цилиндра над поршнем, когда последний находится в н. м. т., называется объемом камеры сжатия Vс. Объем цилиндра при положении поршня в н. м. т. на­зывается полным объемом цилиндра Vа : Va= Vс + Vs.

Отношение полного объема цилиндра к объему камеры сжатия называется степенью сжатия ? = Va / Vc.

Величина степени сжатия зависит от типа двигателя. Для су­довых дизелей степень сжатия равна 12—18. Главными конструк­тивными характеристиками двига­теля являются диаметр цилиндра, ход поршня, число цилиндров и га­баритные размеры.

Четырехтактный двигатель.

На рис. 125 показана схема устройства четырехтактного дизеля. Фунда­ментная рама 15 дизеля покоится на судовом фундаменте 1. Блок ци­линдров 11 закрепляется на станине двигателя 14. Поршень 9 под дей­ствием газов совершает возвратно-поступательное движение по зерка­лу цилиндровой втулки 10 и с по­мощью шатуна 13 вращает коленча­тый вал 2. Верхняя головка шатуна с помощью поршневого пальца 3 соединена с поршнем, а нижняя ох­ватывает мотылевую шейку колен­чатого вала. В крышке 7 цилиндра размещены впускной клапан 4, вы­пускной клапан 8 и топливная фор­сунка 6. Впускной и выпускной клапаны приводятся в действие через систему штанг и рычагов 5 от кулачных шайб распредели­тельных валов 12. Последние получают вращение от коленчатого вала.

Рабочий цикл в четырехтактном двигателе происходит за два оборота коленчатого вала — за четыре хода (такта) поршня. Из четырех ходов (тактов) три хода (такта) являются подготови­тельными, а один рабочим. Каждый такт носит название основ­ного процесса, происходящего во время данного такта.

Первый такт — впуск. При движении поршня вниз (рис. 126) над поршнем в цилиндре создается разрежение, и через принуди­тельно открытый впускной клапан а атмосферный воздух запол­няет цилиндр. Для лучшего заполнения цилиндра свежим заря­дом воздуха впускной клапан а открывается несколько раньше, чем поршень достигнет в. м. т.—точка 1; имеет место предваре­ние впуска (15—30° по углу поворота коленчатого вала). Закан­чивается впуск воздуха в цилиндр в точке 2. Впускной клапан а закрывается с углом запаздывания 10—30° после н. м. т. возможность использовать инерцию входящего с большой ско­ростью воздуха, что приводит к более полной зарядке цилиндра. Продолжительность впуска соответствует углу поворота коленча­того вала на 220—250° и на рисунке показана заштрихованным углом 1—2, а па диаграмме р—? — линией впуска 1—2.

Второй такт — сжатие. С момента закрытия впускного кла­пана а (точка 2) при движении поршня вверх начинается сжатие. Объем уменьшается, температура и давление воздуха увеличи­ваются. Продолжительность сжатия составляет угол 140—160° по­ворота коленчатого вала и заканчивается в точке 3. Давление в конце сжатия достигает 3—4,5 Мн/м2, а температура 800—1100° К. Высокая температура заряда воздуха обеспечивает самовоспламенение топлива. В конце хода сжатия, когда поршень .немного не дошел до в. м. т. (точка

3), производится впрыск топ­лива через форсунку б. Опережение подачи топлива (угол пред­варения 10—30°) дает возможность к приходу поршня в в. м. т. подготовить рабочую смесь к самовоспламенению.

Третий такт — рабочий ход. Происходит горение топлива и рас­ширение продуктов сгорания. Продолжительность сгорания топ­лива составляет 40—60° поворота коленчатого вала (процесс 3—4 на рисунке). В конце горения внутренняя энергия газов увеличи­вается, давление газов достигает значительной величины 5—8 Мн/м2, а температура 1500—2000° К. Точка 4 — начало рас­ширения газов. Под давлением газов поршень движется вниз, со­вершая полезную механическую работу. В конце расширения (угол опережения 20—40° до н. м. т.) — точка 5 — открывается выпускной клапан в, давление в цилиндре резко падает и по дости­жении поршнем н. м. т. оказывается равным 0,1—0,11 Мн/м

2, а температура 600—800° К. Предварение выпуска обеспечивает минимальное сопротивление движению поршня вверх в последую­щем такте. Рабочий ход совершается за 160—180° угла поворота коленчатого вала.

Четвертый такт — выпуск. Продолжается от точки 5 до точки 6. При выпуске поршень, двигаясь вверх от н. м. т., выталкивает от­работавшие продукты сгорания. Выпускной клапан закрывается с некоторым запозданием (на 10—30° угла поворота коленчатого вала после в. м. т.). Это улучшает удаление отработавших про­дуктов горения за счет отсасывающего действия газов, тем более что в это время впускной клапан уже открыт. Такое положение клапанов называется «перекрытием клапанов». Перекрытие кла­панов обеспечивает более совершенное удаление продуктов сгора­ния. Выпуск осуществляется в течение 225—250° угла поворота коленчатого вала.

Двухтактный двигатель.

На рис. 127 показана схема работы двухтактного дизеля. Газораспределение в двухтактных двигате­лях осуществляется через продувочные окна П и выпускные окна В. Продувочные окна соединены с продувочным ресиве­ром Р, в который продувочным насосом Н нагнетается чистый воз­дух под давлением 0,12—0,16 Мн/м2. Выпускные окна, несколько выше расположенные, чем продувочные, соединяются с выпускным коллектором. Топливо подается в цилиндр форсункой Ф. Рабочий цикл двухтактного двигателя осуществляется за два хода поршня, за один оборот коленчатого вала. Открытие и закрытие выпускных и продувочных окон производится поршнем.

Рассмотрим последовательность процессов в цилиндре.

Первый такт — горение, расширение, выпуск и продувка.

Пор­шень движется вниз от в. м. т. к н. м. т. В начале такта происхо­дит бурное горение с повышением давления газов до 5—10 Мн/м2 и температуры до 1700—1900° К для тихоходных двигателей и 1800—2000° К для быстроходных. Горение заканчивается в точке 4 и затем происходит расширение продуктов сгорания (участок 4—5) до давления 0,25—0,6 Мн/м2 и температуры 900—1200° К. При положении мотыля в точке 5 (за 50—70° до н. м. т.) откры­ваются выпускные окна, давление в цилиндре резко падает и на­чинается выпуск отработавших газов выпускного коллектора в ат­мосферу. Высота продувочных окон подбирается таким образом, чтобы к моменту их открытия давление газов в цилиндре было бы близко к давлению продувочного воздуха в продувочном ресивере. После открытия продувочных окон (точка 6) продувочный воздух, поступая в цилиндр, вытесняет продукты сгорания через выпускные окна, при этом часть воздуха уходит с отработавшими газами. При открытых продувочных окнах происходит принудительная очистка цилиндра и заполнение его свежим зарядом; этот процесс называется продувкой.

Второй такт. Процесс продувки продолжается также при дви­жении поршня вверх от н. м. т. до закрытия продувочных окон (точка 1). После закрытия поршнем выпускных окон (точка 2) процесс выпуска заканчивается и начинается процесс сжатия све­жего заряда воздуха. В конце сжатия (в. м. т.) давление воздуха равно 3,5—5 Мн/м2, а температура составляет 750—800° К. Высо­кая температура воздуха в конце сжатия обеспечивает самовос­пламенение топлива. Затем цикл повторяется.

По тем же соображениям, что и для четырехтактных дизелей, топливо в цилиндр подается с опережением в 10—20° поворота ко­ленчатого вала до в. м. т. (точка 3

).

В настоящее время на судах применяют как двухтактные, так и четырехтактные дизели. Для крупнотоннажных грузовых и пас­сажирских судов основным является двухтактный двигатель. Ти­хоходные двухтактные крейцкопфного типа дизеля долговечны, отличаются высокой экономичностью, но имеют большой вес и га­бариты. При одной и той же частоте вращения и одинаковых раз­мерах цилиндров мощность двухтактного двигателя теоретически вдвое больше мощности четырехтактного. Увеличение мощности двухтактного двигателя обусловлено сгоранием вдвое большего количества топлива, чем в четырехтактном, но так как объем ра­бочего цилиндра (из-за наличия выпускных и продувочных окон) используется неполностью, а часть мощности (4—10%) затрачи­вается на приведение в действие продувочного насоса, то факти­ческое превышение мощности в двухтактном двигателе над мощ­ностью четырехтактного составляет 70—80%.

Четырехтактный двигатель при одинаковых мощности и ча­стоте вращения с двухтактным имеет большие размеры и вес. Двухтактный двигатель при одинаковых частоте вращения и числе цилиндров с четырехтактным вследствие удвоенного числа рабо­чих циклов работает более равномерно. Минимальное число ци­линдров, обеспечивающее надежный пуск для двухтактного дви­гателя — четыре, а для четырехтактного — шесть.

Отсутствие клапанов и приводов к ним у двухтактного двига­теля со щелевой продувкой упрощает его конструкцию. Однако на изготовление деталей требуются более прочные материалы, так как двухтактные двигатели работают при более высоких темпера­турных условиях.

В двухтактных двигателях очистка, продувка и зарядка све­жим воздухом цилиндра осуществляется на протяжении части одного хода, поэтому качество этих процессов ниже, чем у четы­рехтактного двигателя.

Четырехтактные двигатели удобнее в отношении повышения их мощности путем наддува. Для них используют более простую схему наддува, теплонапряженность цилиндров меньше, чем у двухтактных дизелей. Для современных четырехтактных дизелей с газотурбинным наддувом удельный эффективный расход топ­лива составляет 0,188—0,190 кг/(квт ? ч), а для двухтактных тихо­ходных дизелей с наддувом 0,204—0,210 кг/(квт?ч).


Четырехтактный двигатель: основные детали, принцип работы, применение из этой статьи?

  • Основная часть четырехтактных двигателей SI и CI.
  • Концепция работы четырехтактных двигателей с искровым зажиганием (бензиновых) и двигателей с воспламенением от сжатия (дизельных) с ее применением.
  • Преимущества и недостатки четырехтактных двигателей.


В наших предыдущих статьях мы узнали о двигателях типа и его основных частях , а также о терминологии , используемой в двигателе . Мы знаем, что двигатель внутреннего сгорания можно классифицировать по-разному. Одним из наиболее полезных двигателей является четырехтактный двигатель, который в основном используется в автомобильной промышленности. Эти двигатели можно дополнительно разделить на двигатель с искровым зажиганием или бензиновый двигатель и двигатель с воспламенением от сжатия или дизельный двигатель. Двигатель SI разработан Николаусом Отто, а двигатель CI разработан Рудольфом Дизелем. Эти двигатели имеют много общего с некоторыми принципиальными отличиями.

Принцип:

Мы знаем, что ход поршня определяется как максимальное движение поршня в любом направлении внутри цилиндра двигателя. Например, если поршень движется от нижней мертвой точки к верхней мертвой точке  , это называется ходом поршня. Если он возвращается к нижней мертвой точке , это называется 2-тактным. Точно так же, если он снова движется к ВМТ и возвращается в НМТ, он совершает четыре такта. Это основной принцип четырехтактного двигателя.

Двигатель, который завершает четыре такта за один рабочий такт или завершает один цикл, называется четырехтактным двигателем. Коленчатый вал совершает один оборот за два такта. Так он делает два оборота в четырехтактных двигателях.

Части:

1. Поршень
2. Цилиндр
3. Камера сгорания
4. Входные и выхлопные клапаны
5. Вход и выпускной коллектор
6. Заглушка зажига
10. Поршневые кольца
11. Поршневой палец
12. Распределительный вал
13. Маховик
14. Картер


Подробнее об этих деталях можно узнать по Основные части двигателей

Четырехтактный двигатель: Рабочий0032

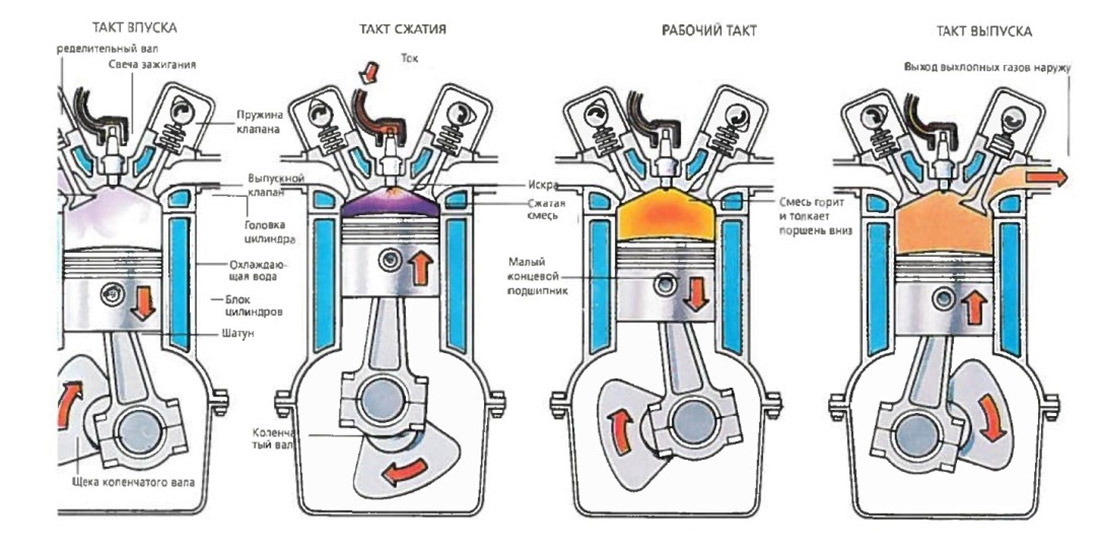

Четырехтактный двигатель завершает свою циклическую работу за четыре хода поршня или два оборота коленчатого вала. Это такт всасывания, такт сжатия, рабочий ход или такт расширения и такт выпуска. И двигатели SI, и двигатели CI следуют этим четырем тактам, чтобы завершить один цикл. Рабочую операцию этих штрихов можно резюмировать следующим образом.



Ход всасывания:

Под всасыванием понимается всасывание заряда (воздушно-топливной смеси в двигателях SI и только воздуха в двигателях CI) в цилиндр двигателя. Всасывается через впускной клапан. Поршень движется от  ВМТ до НМТ во время этого хода. Воздух всасывается за счет разницы давлений между цилиндром двигателя и атмосферой в двигателе без наддува и воздушным компрессором в двигателях с наддувом.

Такт сжатия:

В этом такте поршень движется от НМТ к ВМТ. Впускной и выпускной клапаны закрыты, и поршень сжимает заряд во время этого хода. Движение поршня происходит за счет инерции или проворачивания двигателя. Этот процесс происходит изоэнтропически в обеих машинах SI и CI.

Рабочий ход и рабочий ход:

В этом такте поршень перемещается от ВМТ к НМТ. И впускной, и выпускной клапан закрыты во время этого такта.


В двигателях SI свеча зажигания создает искру, которая воспламеняет топливно-воздушную смесь. Поскольку все топливо находится внутри цилиндра, сгорание происходит мгновенно, поэтому этот процесс рассматривается как сгорание постоянного объема для идеального цикла. В результате сгорания топлива внутри цилиндра создается сила высокого давления, которая действует как движущая сила поршня и коленчатого вала. После сгорания поршень расширяется от ВМТ до НМТ в изоэнтропическом направлении.


В двигателях с воспламенением инжектор впрыскивает топливо в камеру сгорания. Топливо сгорает за счет тепла, выделяющегося во время такта сжатия. В этих двигателях топливо подается через форсунку, поэтому впрыск топлива не происходит мгновенно. Топливо горит равномерно, поэтому этот процесс рассматривается как горение при постоянном давлении для идеального цикла. После сгорания поршень движется от ВМТ к НМТ изоэнтропически.

Такт выпуска:

Когда поршень достигает НМТ, выпускной клапан открывается, и поршень начинает двигаться от НМТ к ВМТ за счет инерции поршня. Сгоревшие газы выбрасываются через выпускной клапан из цилиндра двигателя в окружающую среду. Когда поршень достигает ВМТ, в цилиндр поступает новый заряд, и этот цикл повторяется.


Применение четырехтактного двигателя:
  • Четырехтактный двигатель широко используется в автомобильной промышленности.
  • Они используются в автобусах, грузовиках и других транспортных средствах.
  • Используются в насосной системе.
  • Эти двигатели находят применение в мобильных электрогенераторах.
  • Эти двигатели широко используются в авиационных и судовых двигателях.
  • Дизельные двигатели находят применение в насосных агрегатах, строительной технике, воздушных компрессорах, буровых установках и т. д.



Преимущества и недостатки:

Преимущества:
  • Четырехтактные двигатели обеспечивают более высокий КПД.
  • Создает меньше загрязнения.
  • Меньший износ благодаря хорошей системе смазки
  • Меньший износ при работе.
  • Работает чище, так как в топливо не добавляется дополнительное масло.
  • Дают высокие обороты при малой мощности.
Недостатки:
  • Эти двигатели более сложные из-за клапанного механизма и системы смазки.
  • Они дороже двухтактных двигателей.
  • Четырехтактные двигатели имеют меньшую мощность.

Теперь вы должны задать себе эти вопросы.


Каковы основные компоненты четырехтактного двигателя?
Что такое инсульт? Как двигатель четырехтактный двигатель производит мощность?
Каковы преимущества четырехтактных двигателей?
