Датчик холла принцип работы: устройство и схема

Как работает датчик холла

В первую очередь датчик холла или ДХ является магнитоэлектрическим устройством, действие которого фундировано на физическом явлении. Последнее было открыто великим западным ученым еще в далеком 1879 году.

Общий принцип

Гениальность открытия заключалось в электромагнитном поле. Поставив в него металлический полупроводник, он заметил, что на противоположных торцах пластины возникает напряжение тока, способное достигать нескольких сот милливольт.

Как утверждают эксперты, ДХ устройства имеют фрикативную схему или принцип. Что это значит?

Чертеж шторки ДХ

Полупроводниковый материал расположен на одной из сторон отверстия, а постоянный магнит – с другой. При прохождении импульса тока в магнитном поле, на пластину воздействует сила.

Щель или зазор между пластиной и магнитом – это экран, задача которого замыкать силовые линии. Когда экран или шторка убирается, снимается и воздействие. Когда шторка в зазоре устройства – возникает сила, линии замыкаются.

Внимание. Экран – ничто иное, как лопасть ротора. При прохождении шторки через щель на выходе появляется напряжение.

Благодаря эффекту ДХ прибор удается применять в виде контроллера в устройствах без механических контактов. В автомобильной промышленности – это современная бесконтактная система зажигания (БСЗ). Именно ДХ в данном случае увеличивает ресурс функционирования этой системы.

Расшифровка или принцип современной БСЗ выглядит так:

1. Катушка зажигания соединена через замок с АКБ и коммутатором. От нее же идет сигнал тока на свечи зажигания (на старых системах через распределитель).
2. Коммутатор соединен с ДХ через разъем и тахометром.

Вообще, ДХ в зажигании эффективно управляет ходом искрообразования за счет того, что интегрирован около распределительного вала, где соответственно стоит магнитопроводящая пластина.

Она наделена таким же количеством вертящихся элементов, сколько у ДВС цилиндров.

Принцип работы регулятора холла

При вращении роторного интерцептора возле ДХ с полученным напряжением, образуется «холловый» импульс. Подаваясь на коммутатор с ДХ, он снимается и идет в свою очередь на катушку зажигания, где и преобразуется в высоковольтное напряжение.

Разновидности ДХ

Известны на сегодня два основных вида ДХ устройств: датчики с цифровым действием и датчики с обычным.

ДХ обычного типа являются контроллерами, изменяющими индукцию магнитного поля. Значение, которое показывает этот ДХ, зависит полностью от двухполюсности и воздействия магнитоактивного поля.

Разновидности датчика холла

Напротив, цифровой ДХ не подразумевает магнитного поля. Принцип его функционирования основан на чередовании полюса и минуса импульсного напряжения. Несмотря на современный вид, цифровой ДХ имеет большой недостаток – низкую чувствительность.

Сегодня ДХ устройства нашли широкое применение в различных сферах человеческой деятельности. Авиация, электрика, машиностроение – это только начало. Причинами такой популярности ДХ называют высокие показатели надежности и точность показаний, который способен выдавать этот контроллер. И безусловно, низкая его стоимость.

В автомобильной промышленности использование ДХ оправдано тем, что такие датчики невероятно устойчивы к резким изменениям температур и вибраций мотора.

Внимание. ДХ применяется в современных автомашинах для контроля за положением и перемещением компонентов различных систем. Например, в системе зажигания – за контролем вращения распредвала и своевременной подачи импульса в коммутатор.

ДХ применяется в автомобиле также и как скоростной регулятор или как навигатор движения. В этом случае ценным становится его умение определяться по полюсам.

Вообще, так называемое «холловское» напряжение давно и успешно эксплуатируется в автомобилестроении и в механизмах с сервоприводами.

Это идеальный прибор для определения углов и положений валов, а на автомобилях старой конструкции – для определения момента искрообразования.

Датчик холла систем зажигания автомобиля

Суть функционирования ДХ сводится к тому, что при подаче напряжения на две клеммы полупроводника, на двух противоположных возникает импульс, который расценивается получателем, как толчок к дальнейшим действиям.

Ученые всего мира совершенствуют ДХ. Уже сегодня удается расширить область применения этого прибора, ведь создаются различные классы датчиков холла.

Преимущества ДХ

Абсолютная работоспособность при малых размерах – это называют преимуществом ДХ. И действительно, устройство крохотного размера невероятно компактно, и его удается поместить в любом месте ДВС или другого автомобильного механизма.

Датчик холла моделирование

Помимо этого, ДХ стабилен в функционировании, не изменяет точность показаний при любых вращениях распредвала. Он корректно реагирует на любые изменения – таков его принцип. И стабильность ДХ проявляется не только в работе, но и в стабильности характеристик сигнала.

Безусловно, ДХ имеет и свои недостатки, на первое место среди которых выходит его чувствительность. Однако имеются и другие. Рассмотрим их подробнее.

• Помехи считаются главным врагом любого электромагнитного прибора. Не исключение и этот случай, ведь помех в автоэлектрической цепи более, чем достаточно.
• Стоимость хоть и низка, но по сравнению с ценой обычного магнитоэлектрического регулятора, выше.
• Нормальная функциональность ДХ зависит от электросхем, а последние часто могут иметь шаткие референции, что отрицательно скажется на корректность показаний.

Интеграция и проверка

ДХ наделен всего 3-я выводами, один из которых нулевой (минусовой). Первый и второй выводы соответственно связаны с питанием и импульсом. Другими словами, один из выводов служит для питания, а через другой – идет сигнал на коммутатор.

Проверка работы ДХ не столь сложна, как может показаться на первый взгляд. Если заметен затрудненный пуск двигателя или нестабильность его работы, сомнения мгновенно падают на датчик холла.

Проверка и замена датчика холла

Диагностика ДХ не требует применения каких-либо сложных осциллографов, хотя по теории так и должно быть. В данном случае достаточно будет замкнуть 3-й и 6-й выводы колодки трамблера. Если при этом возникнет искра, то датчик изжил себя и требуется его обновление.

Замена тоже не вызовет особых сложностей, с этим делом можно справиться всего за 10 минут. Однако лучше тщательнее проверить установленный датчик, так как причиной некорректной работы зажигания может выступить другой элемент.

Если никаких сомнений в поломке ДХ не остается, надо будет разобрать трамблер. ДХ расположен внизу распределителя, и чтобы его снять, придется разобрать немало механизмов и мелких элементов.

Научитесь следить за простыми компонентами своего авто. Это поможет избежать неприятных сюрпризов на дороге. Будьте внимательны!

Датчик Холла принцип работы | КакУстроен.ру

Датчик Холла своим появлением обязан американскому учёному-физику Эдвину Холлу, который в 1879 году совершил важное открытие гальваномагнитного явления. Практическая ценность эффекта Холла такова, что датчик, изготовленный на его основе, применяется в самых разных приборах и поныне. Сложное на первый взгляд устройство датчика не является таковым, если детально в нём разобраться. Итак, как же работает датчик Холла?

Датчик Холла: на самом деле – всё просто

Прибор основан на эффекте Холла, который заключается в следующем: если на любой полупроводник, вдоль которого протекает электрический ток, оказать воздействие пересекающим поперёк магнитным полем, то возникнет поле электрическое, называемое электродвижущей силой (ЭДС) Холла. При этом показатель напряжения изменится на величину от 0,4 В до 3 В.

Таким образом, датчик Холла имеет не слишком сложный для понимания принцип работы. Для большей ясности стоит привести наглядный пример. Для создания эффекта Холла понадобятся тонкая пластинка-полупроводник, источник электрического тока, постоянный магнит, провода. Ток пропускается между двумя сторонами пластинки, параллельными друг другу. К двум другим сторонам крепятся провода. Одновременно с этим к полупроводнику подносится постоянный магнит. Это и есть генератор Холла.

Можно сделать его импульсным. Для этого достаточно разместить между пластинкой и магнитом движущийся экран с щелями в нём. Такая щелевая конструкция и принцип работы характерны для всех датчиков Холла.

От теории – к практике. Датчик холла: принцип работы и назначение современных генераторов

Практическое применение ЭДС Холла началось далеко не сразу после её открытия, так как полупроводники с нужными свойствами научились изготавливать промышленным способом лишь через несколько десятков лет.

Первые приборы получались довольно громоздкими и не очень эргономичными. Новую жизнь в судьбу датчика Холла привнесло развитие микроэлектроники, когда были придуманы микросхемы. Их стали активно использовать в генераторах Холла. Благодаря этому был налажен выпуск миниатюрных датчиков, которые могут быть линейными (датчики тока, вибрации, положения, расхода и т.п.) и логическими (датчики приближения, частоты вращения, импульсов и т.д.), цифровыми и аналоговыми.

С помощью датчика Холла стали успешно измерять ток, мощность, скорость, расстояние. Даже в CD-приводе любого персонального компьютера используется ЭДС Холла. Но наибольшее применение генератор Холла получил в автомобильной промышленности – для измерения положения распределительного и коленчатого валов, в качестве бесконтактного электронного зажигания и в других целях. Датчик Холла полезен тем, что он считывает и предоставляет электронному блоку управления информацию, нужную для нормальной работы автомобиля.

Несомненные преимущества датчика Холла – его дешевизна, неприхотливость, долговечность и бесконтактность. Надёжность прибора обусловлена тем, что в нём отсутствуют физически взаимодействующие (трущиеся друг о друга) детали.

Датчик Холла в машине — проверка и замена

Современный автомобиль напичкан электроникой под завязку. Датчики и сканеры считывают массу показателей — от количества оборотов и температуры, до атмосферного давления и уровня СО в отработанных газах.

После этого они передают информацию на электронный блок управления, а дальше — дело техники. Датчик Холла один самых простых в этой компании, тем не менее без него не обходится ни одна современная система зажигания. Как работает, принцип работы, задачи и неисправности датчика Холла быдем выяснять прямо сейчас.

Как работает датчик Холла в автомобиле

При вращении вала мотора его лопасти проходят через прорези в контакте датчика и наводят ток. Далее в датчике возникает импульс и уходит на коммутирующее устройство, а оттуда на транзистор.

Он подаёт напряжение на индукционную катушку, которая преобразует ток в высоковольтный с последующей подачей его на свечу. Всего у датчика 3 контакта, замыкание на массу, на + и подача сигнала на коммутатор.

Схема датчика Холла, принцип работы

Датчик Холла значительно выгоднее старой контактной схемы с вечно пригорающими контактами и даёт более высокое напряжение, подаваемое на свечу. Кроме того, он повышает надежность системы, точность регулировки углов установки и обеспечивает высокую точность измерений.

Работа современной инжекторной системы питания невозможна без датчика Холла, поскольку именно точность показаний дает возможность ЭБУ рассчитать как время подачи искры, так и время подачи топлива в камеру сгорания.

Признаки неисправности датчика Холла в машине

Поломка этого датчика обычно не имеет внешних признаков и определить это на глаз непросто.

Заподозрить это можно по таким симптомам:

1. Перебои в работе движка на холостом ходу.
2. Плохо или совсем не заводится, глохнет на ходу.
3. Машину “дёргает” на высоких оборотах.

Если есть хотя бы один из этих признаков, то возможно неисправность зажигания в датчике. Чтобы убедится в этом есть несколько проверенных способов.

Проверка исправности датчика Холла без приборов

Самый простой путь это присоединить заведомо исправную деталь и попробовать завести машину. Если с другим датчиком всё в порядке — проблема ясна.

Второй способ. Нужно вытащить колодку датчика с 3 контактами, включить зажигание. Потом законтачить 3 и шестой выход. Если при этом возникнет искра — датчик неисправен.

Ещё одно безинструментальное решение для проверки датчика Холла, выполняем такие действия:

1. К контакту катушки подключается цоколь свечи.
2. Каретка с датчиком снимается.
3. Подключается разъём.

После этого нужно включить зажигание и поводить чем-то металлическим там, где находится датчик. Если на свече проскакивает искра, то датчик исправен.

Как проверить датчик Холла мультиметром

Обычная процедура проверки делается мультиметром. Им замеряют напряжение на выходе, нормальное значение 0.4 – 11 V.

Иногда работоспособность датчика Холла проверяется простой самоделкой. Это светодиод и припаянный к нему резистор с сопротивлением в 1 Ом с 2 проводками.

Это устройство пригодится если ток в системе есть, но отсутствует искра. Для проверки исправности цепи снимается трамблер и отключается штекер, затем к 1 3 третьему контакту датчика подсоединяется вольтметр, и включается зажигание. Если электро цепь в порядке, то показания прибора будут в пределах от 10 до 12 V.

После этого для тестирования собственно датчика вместо вольтметра подключается самоделка со светодиодом. Полюсов там не указано, поэтому если он не загорается нужно повторить подключение в обратном порядке. Если прибор подключен верно — лампочка загорается.

Далее нужно:

1. Проводок с 1 клеммы оставить на месте.
2. С третьей пере подключить на вторую.
3. Затем требуется провернуть распредвал, со стартера или руками.

Теперь нужно посмотреть на лампочку, если она моргает (это означает возникновение импульса и изменение напряжения), то датчик исправен, в противном случае нужна замена.

Как проверить датчик Холла мультиметром — фото

Для примера рассмотрим стандартную операцию: замену датчика зажигания на ВАЗ 2109.

• Сначала демонтируется старый датчик.

• Снимается трамблер с крышкой.

• Совмещаются метки газораспределения и коленвала.
• Ключом отворачивается крепёж.

• Извлекается вал в трамблере.

• Извлекается упорная пластина.

• Теперь датчик Холла можно извлечь.

Новую деталь можно установить обратной последовательностью действий.

Купить датчик Холла. Как правильно выбрать, цены и артикулы

В заключение, рассмотрим варианты самых распространённых датчиков Холла. Какой именно стоит купить, нужно уточнять по VIN – коду машины. Имейте в виду, что запчасти подходящие к определённой марке и модели могут оказаться несовместимы с конкретной модификацией автомобиля.

Что касается стоимости датчиков Холла, то сейчас для ВАЗ датчик зажигания стоит от $3 в рознице, для иномарок средние цены колеблются от $4 до $15. Аналоги обойдутся дешевле и часто ничем кроме маркировки не отличаются от оригинала, даже выпускаются тем же производителем.

Датчик ВАЗ 2108 (Ромб)

артикул: 671.3855: Производство – Пенза. Цена: $3-4 Датчик ВАЗ-2106 с сокетом АЭНК-К Артикул А473.407529.001 Производство: Автоэлектроника Калуга Ширина 2 см Высота 1.5 см Вес 20 гр Совместимость: ВАЗ-2121, 2131 Нива Цена $3.

Датчик Холла ВАЗ-2107, 21213 СБ

Артикул: 2107-3706800
Бренд: АвтоВАЗ
Стоимость: $4.
Эти датчики российского производства просты по устройству и установке, работают долго и не требуют особой профилактики.

Датчик Холла DAEWOO Nexia, Lanos

Для мотора 1,5L 8 клапанов Артикул: 0470197 Бренд: GENERAL MOTORS Стоимость: $5,5. Уточняйте применимость по VIN коду. Цены приведены по состоянию на июль 2018 года.

Завершить сегодняшний фото обзор хочу рекомендацией к прочтению интервью мецената и одного из самых богатых людей Украины. Глеб Загорий в своем интервью дает много полезных финансовых советов как изменить свою жизнь и начать жить по настоящему.

Датчик Холла — Hall-effect sensor

Приборы для измерения напряженности магнитного поля с помощью эффекта Холла

Колесо с двумя магнитами, проходящее мимо датчика Холла. Магнитный поршень (1) в этом пневматическом цилиндре будет вызывать срабатывание датчиков Холла (2 и 3), установленных на его внешней стенке, когда он полностью втянут или выдвинут. Вентилятор двигателя с датчиком Холла Обычно используемый символ схемы

Датчик Холла (или просто датчик Холла ) представляет собой устройство для измерения величины магнитного поля. Его выходное напряжение прямо пропорционально напряженности магнитного поля через него. Тип сенсора назван в честь американского физика Эдвина Холла.

Датчики на эффекте Холла используются для определения приближения , позиционирования , определения скорости и измерения тока .

Часто датчик Холла сочетается с пороговым детектором, поэтому он действует как переключатель и называется . Обычно они используются в промышленных приложениях, таких как пневматический цилиндр на фото , они также используются в бытовом оборудовании; например, некоторые компьютерные принтеры используют их для обнаружения отсутствующей бумаги и открытия крышек. Их также можно использовать в компьютерных клавиатурах — приложении, требующем сверхвысокой надежности. Еще одно применение датчика Холла — создание педальных плат для органа MIDI, где движение «клавиши» на педальной плате преобразуется датчиками Холла как включение / выключение.

Датчики Холла обычно используются для измерения скорости вращения колес и валов, например, для определения угла опережения зажигания двигателя внутреннего сгорания , тахометров и антиблокировочных тормозных систем . Они используются в бесщеточных электродвигателях постоянного тока для определения положения постоянного магнита. На изображенном колесе с двумя одинаково расположенными магнитами напряжение датчика достигает пика дважды за каждый оборот. Такое расположение обычно используется для регулирования скорости дисководов .

Зонд холла

Холла Зонд содержит индий -соединение полупроводникового кристалла , такие как индий антимонида , установленный на алюминий опорной плиты и инкапсулируются в головке зонда. Плоскость кристалла перпендикулярна ручке зонда. Соединительные провода от кристалла через ручку выводятся к монтажной коробке.

Когда зонд Холла удерживается так, что силовые линии магнитного поля проходят под прямым углом через сенсор зонда, измеритель дает показание значения плотности магнитного потока (B). Через кристалл пропускается ток, который, будучи помещенным в магнитное поле, имеет напряжение « эффекта Холла ». Эффект Холла наблюдается, когда проводник пропускается через однородное магнитное поле. Естественный дрейф электронов носителей заряда заставляет магнитное поле применять силу Лоренца (сила, действующая на заряженную частицу в электромагнитном поле) к этим носителям заряда, что приводит к разделению зарядов с накоплением положительных или отрицательных зарядов на внизу или вверху тарелки. Размер кристалла составляет 5 квадратных миллиметров. Рукоятка зонда, изготовленная из цветного металла, не оказывает мешающего воздействия на поле.

Зонд Холла следует откалибровать по известному значению напряженности магнитного поля. Для соленоида зонд Холла расположен в центре.

Принцип работы

В датчике на эффекте Холла к тонкой металлической полоске подается ток. В присутствии магнитного поля электроны в металлической полосе отклоняются к одному краю, создавая градиент напряжения на короткой стороне полосы (перпендикулярно току питания). Датчики на эффекте Холла имеют преимущество перед индуктивными датчиками в том, что, в то время как индуктивные датчики реагируют на изменение магнитного поля, которое индуцирует ток в катушке с проводом и создает напряжение на его выходе, датчики на эффекте Холла могут обнаруживать статические (неизменяющиеся) магнитные поля. поля.

В простейшей форме датчик работает как аналоговый преобразователь, напрямую возвращая напряжение. Зная магнитное поле, можно определить его расстояние до пластины Холла. Используя группы датчиков, можно определить относительное положение магнита.

Когда пучок заряженных частиц проходит через магнитное поле, на частицы действуют силы, и пучок отклоняется от прямого пути. Поток электронов через проводник образует пучок носителей заряда. Когда проводник помещается в магнитное поле, перпендикулярное направлению электронов, они отклоняются от прямого пути. Как следствие, одна плоскость проводника заряжается отрицательно, а противоположная сторона — положительно. Напряжение между этими плоскостями называется напряжением Холла.

Когда сила электрического поля, действующая на заряженные частицы, уравновешивает силу, создаваемую магнитным полем, разделение зарядов прекращается. Если ток не меняется, то напряжение Холла является мерой плотности магнитного потока. В основном существует два типа датчиков Холла: линейные, что означает, что выходное напряжение линейно зависит от плотности магнитного потока; и порог, что означает резкое уменьшение выходного напряжения при некоторой плотности магнитного потока. Этот эксперимент продемонстрировал, что в проводнике могут двигаться только отрицательные заряды. До этого считалось, что в проводнике с током движутся положительные заряды. Этот эксперимент известен как эксперимент Холла.

Материалы

Ключевым фактором, определяющим чувствительность датчиков Холла, является высокая подвижность электронов . Поэтому для датчиков Холла особенно подходят следующие материалы:

Обработка сигналов и интерфейс

Датчики на эффекте Холла — это линейные преобразователи. В результате такие датчики требуют линейной схемы для обработки выходного сигнала датчика. Такая линейная схема:

• обеспечивает постоянный управляющий ток к датчикам,
• усиливает выходной сигнал.

В некоторых случаях линейная схема может нейтрализовать напряжение смещения датчиков Холла. Более того, модуляция переменного тока управляющего тока также может уменьшить влияние этого напряжения смещения.

Датчики на эффекте Холла с линейными преобразователями обычно интегрируются с цифровой электроникой. Это позволяет выполнять расширенные корректировки характеристик датчика (например, поправки на температурный коэффициент) и осуществлять цифровой интерфейс с микропроцессорными системами. В некоторых решениях датчиков Холла на интегральных схемах используется DSP , который обеспечивает больший выбор методов обработки.

Интерфейсы датчиков Холла могут включать диагностику входов, защиту от неисправностей в переходных условиях и обнаружение короткого замыкания / обрыва. Он также может обеспечивать и контролировать ток самого датчика Холла. Для реализации этих функций доступны прецизионные ИС .

Преимущества

Датчик Холла может работать как электронный переключатель.

• Такой переключатель стоит дешевле механического переключателя и намного надежнее.
• Он может работать на более высоких частотах, чем механический переключатель.
• Он не страдает от дребезга контактов, потому что используется твердотельный переключатель с гистерезисом, а не механический контакт.
• На него не влияют загрязнения окружающей среды, так как датчик находится в герметичной упаковке. Поэтому его можно использовать в тяжелых условиях.

В случае линейного датчика (для измерения напряженности магнитного поля) датчик Холла:

• может измерять широкий диапазон магнитных полей,
• может измерять как знак, так и амплитуду,
• может быть плоским.

Недостатки

Датчики на эффекте Холла обеспечивают гораздо более низкую точность измерения, чем индукционные магнитометры или датчики на основе магнитосопротивления . Кроме того, датчики на эффекте Холла значительно дрейфуют, что требует компенсации.

Приложения

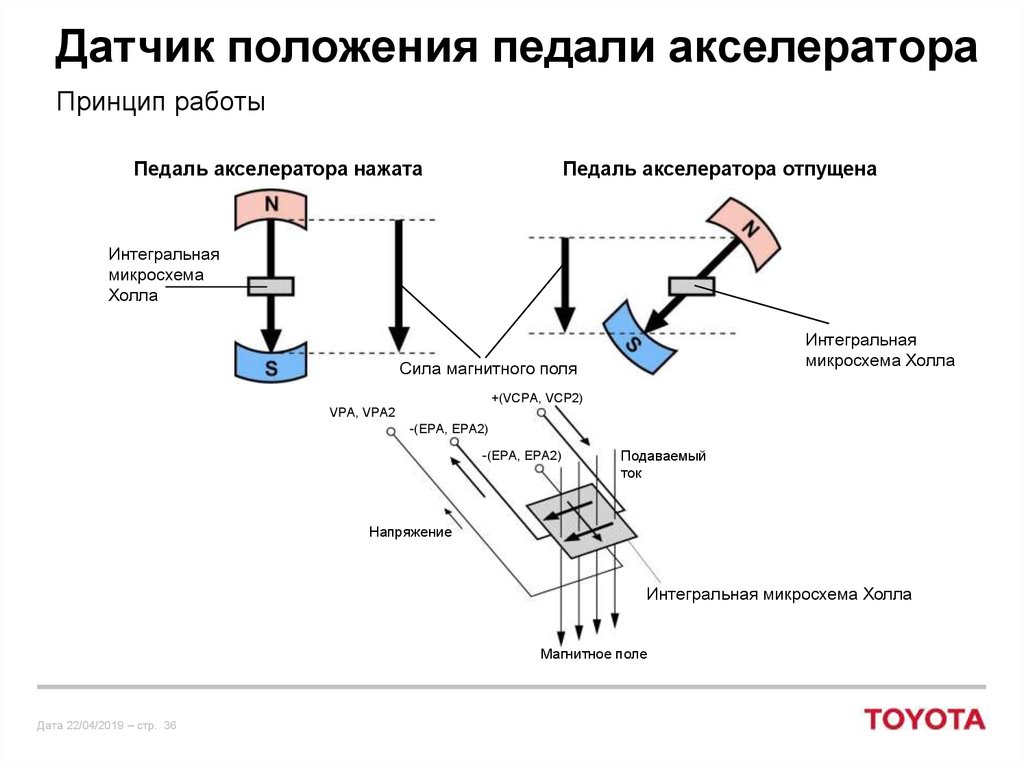

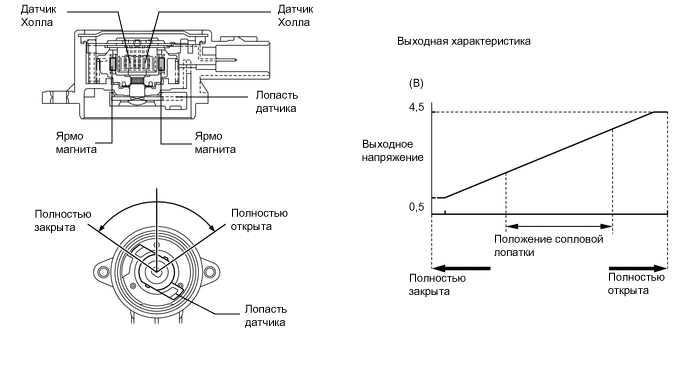

Определение положения

Обнаружение присутствия магнитных объектов (связанное с определением положения) является наиболее распространенным промышленным применением датчиков Холла, особенно тех, которые работают в режиме переключения (режим включения / выключения). Датчики на эффекте Холла также используются в бесщеточных двигателях постоянного тока для определения положения ротора и переключения транзисторов в правильной последовательности.

Смартфоны используют датчики Холла, чтобы определить, закрыта ли откидная крышка. См. Аксессуары для Galaxy S4 .

Трансформаторы постоянного тока (DC)

Датчики на эффекте Холла могут использоваться для бесконтактных измерений постоянного тока в трансформаторах тока . В этом случае датчик на эффекте Холла устанавливается в зазоре магнитопровода вокруг токопровода. В результате можно измерить постоянный магнитный поток и рассчитать постоянный ток в проводнике.

Индикатор уровня топлива в автомобиле

Датчик Холла используется в некоторых автомобильных индикаторах уровня топлива. Основной принцип работы такого индикатора — определение положения плавающего элемента. Это можно сделать либо с помощью вертикального поплавкового магнита, либо с помощью датчика с вращающимся рычагом.

• В вертикальной поплавковой системе постоянный магнит установлен на поверхности плавающего объекта. Токоведущий провод закреплен на верхней части бака, совмещаясь с магнитом. Когда уровень топлива повышается, к току прикладывается увеличивающееся магнитное поле, что приводит к более высокому напряжению Холла. По мере того, как уровень топлива уменьшается, напряжение Холла также уменьшается. Уровень топлива отображается и отображается надлежащим сигналом напряжения Холла.
• В датчике с вращающимся рычагом диаметрально намагниченный кольцевой магнит вращается вокруг линейного датчика Холла. Датчик измеряет только перпендикулярную (вертикальную) составляющую поля. Измеренная сила поля напрямую зависит от угла поворота рычага и, следовательно, от уровня топливного бака.

Переключатель клавиатуры

Переключатели на эффекте Холла для компьютерных клавиатур были разработаны в конце 1960-х Эвереттом А. Вортманном и Джозефом Т. Мопином в компании Honeywell . Из-за высокой стоимости производства эти клавиатуры часто предназначались для высоконадежных приложений, таких как аэрокосмическая и военная промышленность. Поскольку затраты на массовое производство снизились, стало доступно все большее количество потребительских моделей. В механических клавиатурах от Acepad Technology используются переключатели с эффектом Холла; Keystone Input Club и переключатель Wooting Lekker находятся в процессе.

Смотрите также

Рекомендации

дальнейшее чтение

внешняя ссылка

37. Принцип работы датчика холла.

Датчик Холла – это магнитоэлектрический механизм. Основу работы принципа такого датчика открыл физик по фамилии Холл, в честь него датчик и получил своё название. Ниже описано, что такое датчик Холла, принцип его работы, где применяется, а также какие существуют виды датчика.

Принцип работы датчика Холла

В основе работы датчика Холла лежит так званный элемент Холла, который связан с схемой электрики. Датчик Холла сам по себе является микросхемой, которая на выходе создает нужный информационный сигнал. Фиксируемое магнитное поле – основа принципа работы механизма. Дляизмерение скорости перемещения на неподвижных элементах конструкции закрепляют датчик Холла и прикрепляют магниты к движущейся части.

Существует и более простой способ: движущиеся контакты и элементы попросту намагничивают. При этом не вносится в конструкцию никаких изменений. Чтобы измерить скорость вращения, используют несколько постоянных магнитов и непосредственно сам датчик Холла. Принцип работы в этом случае достаточно прост, пластинка в свободном состоянии перемещается между этими двумя полюсами и экранирует магнитное поле. При каждом обороте происходит импульс электрики в электронный тахометр. Чтобы точность была как можно выше, нужно просто увеличить количество магнитов.

Виды датчика Холла

Датчик Холла представляет из себя датчик магнитного поля. На данный момент бывают цифровые и аналоговые датчики Холла.

Аналоговые датчики переделывают индукцию поля в напряжение. Величина, которую может показать датчик завит от силы и полярности поля. Но также следует учитывать дистанцию, на которой он установлен.

Цифровые датчики определяют отсутствие либо наличие поля. Принцип работы довольно прост, датчик выдает логическую единицу, если индукция доходит до определённого порога, и выдаёт логический ноль, в случае если порог не достигнут. Получается, что при слабой индукции в соответствии с низкой чувствительностью датчика – присутствия поля возможно не будет зафиксировано. Такой датчик имеет свой минус, и заключается он в наличии зоны нечувствительности, которая располагается между порогами.

Цифровые датчики Холла делятся на: униполярные и биполярные.

Биполярные – реагируют на изменение полярности поля, соответственно одна полярность отключает датчик, а другая – включает.

Униполярные – включаются при присутствии поля некой полярности и выключается при уменьшении индукции поля.

Проверка датчика Холла на работоспособность

В том случае, если у Вас возникла потребность проверить датчик Холла, то это можно сделать несколькими способами. Самый простой способ проверить датчик на работоспособность – это поставить другой заведомо исправный. В случае если проблема была решена после замены – то результат очевиден.

Можно также сделать нетрудное устройство, которое будет имитировать работу датчика Холла, его лучше всего делать, когда нет рабочего датчика. Для создания такого устройства потребуется всего лишь трёхштекерная колодка с распределителя зажигания и небольшой отрезок провода.

Тестирования датчика можно также выполнить при помощи обычного тестера. В том случае, если тестер показывает менее 0.4 В, то это однозначно означает, что датчик неисправен. Еще можно проверить присутствие искры вовремя включение зажигания. Чтобы это сделать, необходимо подключить концы провода к соответствующим выходам коммутатора.

Признаки неисправности датчика Холла Определить неисправности датчика Холла бывает непросто. Правда, специалисты советуют проверить его при появлении следующих проблем. Двигатель не заводится или запускается с перебоями. Автомобиль начинает дергаться при работе двигателя на повышенных оборотах. Перебои в работе мотора на холостом ходу. Остановка работы силового агрегата во время движения.

Что представляет собой датчик Холла и для чего он нужен в автомобиле.

Данный датчик единственный в автомобиле, который имеет собственное имя. Он назван в честь известного американского физика Эдвина Холла, который открыл особенности поведения полупроводника в магнитном поле. В техническом плане датчик Холла представляет собой простейшее магнитоэлектрическое устройство. Фактически это датчик, который фиксирует наличие магнитного поля. Принцип его действия достаточно прост, и в нем вполне можно разобраться.

Конструктивно, работает это следующим образом. Плоский проводник под напряжением помещается в магнитное поле. Под действием магнитного поля, ток смещается в одному краю проводника, таким образом возникает разница потенциалов.

В автомобиле, датчик Холла работает как обычный ключ (размыкатель и замыкатель). Магнит вращается в трамблере машины, и влияет на датчик, закрепленный стационарно. Когда датчик «чувствует» магнитное поле трамблера, он подает импульс, который вызывает искру зажигания.

Собственно, данный датчик – один из основных элементов системы зажигания автомобили. Он присутствует в любой машине вне зависимости от ее стоимости. Кроме того, он может быть использован в цифровых спидометрах и тахометрах, проверять скорость вращения передаточных колес и контролировать работу антиблокировочной системы автомобиля.

Также стоит отметить тот факт, что датчик Холла очень надежен. Сам по себе он может работать долгие годы, и чаще всего, поломка происходит из-за физического воздействия или чрезмерного загрязнения датчика. Достаточно часто, датчик Холла специально устанавливают таким образом, чтобы его можно было быстро снять и заметить. Исключение составляют лишь устройства, которые контролируют работу сложных систем автомобиля.

Как работает датчик холла в автомобиле

принцип работы, как проверить своими руками, применение

Электромагнитное устройство, именуемое датчиком Холла (далее ДХ), применяется во многих приборах и механизмах. Но наибольшее применение ему нашлось в автомобилестроении. Практически во всех моделях отечественного автопрома (ВАЗ 2106, 2107, 2108 и т.д.) бесконтактная система зажигания для бензинового двигателя управляется этим датчиком. Соответственно, при его выходе из строя возникают серьезные проблемы с работой двигателя. Чтобы не ошибиться при диагностике, необходимо понимать принцип работы датчика, знать его конструкцию и методы тестирования.

Кратко о принципе работы

В основу принципа действия датчика зажигания положен эффект Холла, получивший свое название в честь американского физика, открывшего это явление в 1879 году. Подав постоянное напряжение на края прямоугольной пластины (А и В на рис. 1) и поместив ее в магнитное поле, Эдвин Холл обнаружил разность потенциалов на двух других краях (С и D).

Рис .1. Демонстрация эффекта Холла

В соответствии с законами электродинамики, сила Лоренца воздействует на носители заряда, что и приводит к разности потенциалов. Величина напряжения U_холла довольно мала, в пределах от 10 мкВ до 100 мВ, она зависит как от силы тока, так и напряженности электромагнитного поля.

До середины прошлого века открытие не находило серьезного технического применения, пока не было налажено производство полупроводниковых элементов на основе кремния, сверхчистого германия, арсенида индия и т.д., обладающих необходимыми свойствами. Это открыло возможности для производства малогабаритных датчиков, позволяющих измерять как напряженность поля, так и силу тока, идущего по проводнику.

Типы и сфера применения

Несмотря на разнообразие элементов, применяющих эффект Холла, условно их можно разделить на два вида:

• Аналоговые, использующие принцип преобразования магнитной индукции в напряжение. То есть, полярность, и величина напряжения напрямую зависят от характеристик магнитного поля. На текущий момент этот тип приборов, в основном, применяется в измерительной технике (например, в качестве, датчиков тока, вибрации, угла поворота). Датчики тока, использующие эффект Холла, могут измерять как переменный, так и постоянный ток
• Цифровые. В отличие от предыдущего типа датчик имеет всего два устойчивых положения, сигнализирующих о наличии или отсутствии магнитного поля. То есть, срабатывание происходит в том случае, когда интенсивность магнитного поля достигла определенной величины. Именно этот тип устройств применяется в автомобильной технике в качестве датчика скорости, фазы, положения распределительного, а также коленчатого вала и т.д.

Следует отметить, что цифровой тип включает в себя следующие подвиды:

• униполярный – срабатывание происходит при определенной силе поля, и после ее снижения датчик переходит в изначальное состояние;
• биполярный – данный тип реагирует на полярность магнитного поля, то есть один полюс производит включение прибора, а противоположный – выключение.

Внешний вид цифрового датчика Холла

Как правило, большинство датчиков представляет собой компонент с тремя выводами, на два из которых подается двух- или однополярное питание, а третий является сигнальным.

Пример использования аналогового элемента

Рассмотрим в качестве примера конструкцию датчика тока ы основе работы которого используется эффект Холла.

Упрощенная схема датчика тока на основе эффекта Холла

Обозначения:

• А – проводник.
• В – незамкнутое магнитопроводное кольцо.
• С – аналоговый датчик Холла.
• D – усилитель сигнала.

Принцип работы такого устройства довольно прост: ток, проходящий по проводнику, создает электромагнитное поле, датчик измеряет его величину и полярность и выдает пропорциональное напряжение U_ДТ, которое поступает на усилитель и далее на индикатор.

Назначение ДХ в системе зажигания автомобиля

Разобравшись с принципом действия элемента Холла, рассмотрим, как используется данный датчик в системе бесконтактного зажигания линейки автомобилей ВАЗ. Для этого обратимся к рисунку 5.

Рис. 5. Принцип устройства СБЗ

Обозначения:

• А – датчик.
• B – магнит.
• С – пластина из магнитопроводящего материала (количество выступов соответствует числу цилиндров).

Алгоритм работы такой схемы выгладит следующим образом:

• При вращении вала прерывателя-распределителя (движущемуся синхронно коленвалу) один из выступов магнитопроводящей пластины занимает позицию между датчиком и магнитом.
• В результате этого действия изменяется напряженность магнитного поля, что вызывает срабатывание ДХ. Он посылает электрический импульс коммутатору, управляющему катушкой зажигания.
• В Катушке генерируется напряжение, необходимое для формирования искры.

Казалось бы, ничего сложного, но искра должна появиться именно в определенный момент. Если она сформируется раньше или позже, это вызовет сбой в работе двигателя, вплоть до его полной остановки.

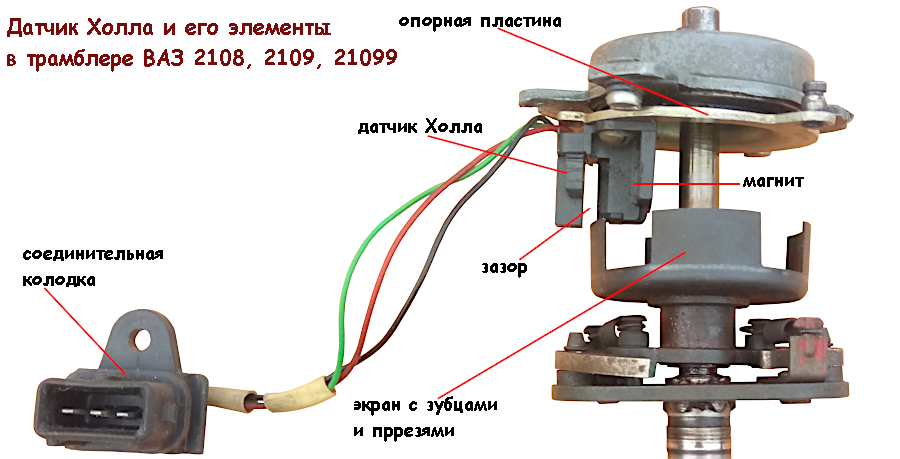

Внешний вид датчика Холла для СБЗ ВАЗ 2110

Проявление неисправности и возможные причины

Нарушения в работе ДХ можно обнаружить по следующим косвенным признакам:

• Происходит резкое увеличение потребления топлива. Это связано с тем, что впрыск топливно-воздушной смеси производится более одного раза за один цикл вращения коленвала.
• Проявление нестабильной работы двигателя. Автомобиль может начать «дергаться», происходит резкое замедление. В некоторых случаях не удается развить скорость более 50-60 км.ч. Двигатель «глохнет» в процессе работы.
• Иногда выход из строя датчика может привести к фиксации коробки передач, без возможности ее переключения (в некоторых моделях импортных авто). Для исправления ситуации требуется перезапуск мотора. При регулярных подобных случаях можно уверенно констатировать выход из строят ДП.
• Нередко поломка может проявиться в виде исчезновения искры зажигания, что, соответственно, повлечет за собой невозможность запуска мотора.
• В системе самодиагностики могут наблюдаться регулярные сбои, например, загореться индикатор проверки двигателя, когда он на холостом ходу, а при повышении оборотов лампочка гаснет.

Совсем не обязательно, что перечисленные факторы вызваны выходом из строя ДП. Высока вероятность того, неисправность вызвана другими причинами, а именно:

• попаданием мусора или других посторонних предметов на корпус ДП;
• произошел обрыв сигнального провода;
• в разъем ДП попала вода;
• сигнальный провод замкнулся с «массой» или бортовой сетью;
• порвалась экранирующая оболочка на всем жгуте или отдельных проводах;
• повреждение проводов, подающих питание к ДП;
• перепутана полярность напряжения, поступающего на датчик;
• проблемы с высоковольтной цепью системы зажигания;
• проблемы с блоком управления;
• неправильно выставлен зазор между ДП и магнитопроводящей пластиной;
• возможно, причина кроется в высокой амплитуде торцевого биения шестеренки распределительного вала.

Как проверить работоспособность датчика Холла?

Есть разные способы, позволяющие проверить исправность датчика СБЗ, кратко расскажем о них:

1. Имитируем наличие ДХ. Это наиболее простой способ, позволяющий быстро провести проверку. Но его эффективности может идти речь только в том случае, если не формируется искра при наличии питания на основных узлах системы. Для тестирования следует выполнить следующие действия:

• отключаем от трамблера трехпроводной штекер;
• запускаем систему зажигания и одновременно с этим «коротим» проводом массу и сигнал с датчика (контакты 3 и 2, соответственно). При наличии искры на катушке зажигания, можно констатировать, что датчик СБЗ потерял работоспособность и ему необходима замена.

Обратим внимание, что для выявления искрообразования высоковольтный проводок должен находиться рядом с массой.

2. Применение мультиметра для проверки. Это способ наиболее известный, и приводится в руководстве к автомобилю. Нужно подключить щупы прибора, как продемонстрировано на рисунке 7, и произвести замеры напряжения.

Схема подключения мультиметра для проверки ДХ

На исправном датчике напряжение будет колебаться в диапазоне от 0,4 до 11 вольт (не забудьте перевести мультиметр в режим измерения постоянного тока). Следует заметить, что проверка осциллографом будет намного эффективней. Подключается он таким же образом, как и мультиметр. Пример осциллограммы рабочего ДХ приведен ниже.

Осциллограмма исправного датчика Холла СБЗ

3. Установка заведомо рабочего ДХ. Если в наличии имеется еще один однотипный датчик, или имеется возможность взять его на время, то данный вариант тоже имеет место на существование, особенно если первые два сделать затруднительно.

Ест еще один вариант проверки, по принципу напоминающий второй способ. Он может быть полезен, если под рукой нет измерительных приборов. Для тестирования понадобиться резистор номиналом 1,0 кОм, светодиод, например, из фонарика зажигалки и несколько проводков. Из всего этого набора собираем прибор в соответствии с рисунком 9.

Рис. 9. Светоиндикаторный тестер для проверки ДХ

Тестирование осуществляем по следующему алгоритму:

1. Проверяем питание на датчике. Для этой цели подключаем (соблюдая полярность) наш тестер к клеммам 1 и 3 ДХ. Включаем зажигание, если с питанием все нормально, светодиод загорится, в противном случае потребуется проверять цепь питания (предварительно убедившись в правильном подключении светодиода).
2. Проверяем сам датчик. Для этого провод с первой клеммы «перебрасываем» на вторую (сигнал с ДХ). После этого начинаем крутить распредвал (руками или стартером). Моргание светодиода засвидетельствует исправность ДХ. В противном случае, на всякий случай проверяем соблюдение полярности при подключении светодиода, и если оно выполнено правильно, — меняем датчик на новый.

Как работает датчик кислорода в автомобиле?

Каждый новый автомобиль и большинство автомобилей, выпущенных после 1980 года, имеют датчик кислорода . Датчик является частью системы контроля выбросов и передает данные в компьютер управления двигателем. Цель датчика — помочь двигателю работать максимально эффективно, а также производить как можно меньше выбросов.

Бензиновый двигатель сжигает бензин в присутствии кислорода (подробности см. В разделе «Как работают автомобильные двигатели»).Оказывается, существует определенное соотношение «воздух и бензин», которое является «идеальным», и это соотношение составляет 14,7: 1 (разные виды топлива имеют разные идеальные соотношения — это соотношение зависит от количества водорода и углерода, найденных в данном количестве. топлива). Если в этом идеальном соотношении меньше воздуха, то после сгорания останется топливо. Это называется смесь богатых . Богатые смеси вредны, потому что несгоревшее топливо создает загрязнение. Если воздуха больше, чем в этом идеальном соотношении, значит, избыток кислорода.Это называется смесью Lean . Бедная смесь приводит к образованию большего количества оксидов азота, а в некоторых случаях это может привести к снижению производительности и даже повреждению двигателя.

Датчик кислорода расположен в выхлопной трубе и может определять богатые и бедные смеси. Механизм в большинстве датчиков включает химическую реакцию, которая генерирует напряжение (подробности см. В патентах ниже). Компьютер двигателя проверяет напряжение, чтобы определить, является ли смесь насыщенной или обедненной, и соответствующим образом регулирует количество топлива, поступающего в двигатель.

Причина, по которой двигателю нужен датчик кислорода, заключается в том, что количество кислорода, которое может вытянуть двигатель, зависит от всех видов вещей, таких как высота над уровнем моря, температура воздуха, температура двигателя, атмосферное давление, нагрузка на двигатель и т. д.

Когда датчик кислорода выходит из строя, компьютер больше не может определять соотношение воздух / топливо, поэтому в итоге он начинает гадать. Ваша машина работает плохо и использует больше топлива, чем нужно.

Связанные Статьи HowStuffWorks

Больше замечательных ссылок

, Как видит автомобиль с автоматическим управлением?

Чтобы ездить лучше людей, автономные транспортные средства должны сначала видеть лучше людей.

Создание надежных возможностей визуального контроля для автомобилей с самостоятельным вождением стало серьезным препятствием для развития. Однако, благодаря сочетанию различных датчиков, разработчики смогли создать систему обнаружения, которая может «видеть» окружающую среду автомобиля даже лучше, чем человеческое зрение.

Ключами к этой системе являются разнесение — различные типы датчиков — и резервирование — перекрывающиеся датчики, которые могут проверить, что то, что обнаруживает автомобиль, является точным.

Три основных автономных датчика автомобиля: камера, радар и лидар. Работая вместе, они обеспечивают визуальный вид автомобиля и помогают определить скорость и расстояние до ближайших объектов, а также их трехмерную форму.

Кроме того, датчики, известные как инерционные единицы измерения, помогают отслеживать ускорение и местоположение автомобиля.

Чтобы понять, как эти датчики работают на автомобиле с самостоятельным вождением — а также заменить и улучшить зрение человека при вождении — начнем с увеличения наиболее часто используемого датчика — камеры.

Камера никогда не лежит

От фотографий до видео камеры — самый точный способ создать визуальное представление о мире, особенно когда речь идет о автомобилях с автоматическим управлением.

Датчик автономной камеры вождения, разработанный партнером NVIDIA DRIVE Sekonix.

Автономные транспортные средства используют камеры, расположенные с каждой стороны — спереди, сзади, слева и справа — для сшивания 360-градусного обзора окружающей среды. Некоторые из них имеют широкое поле зрения — до 120 градусов — и более короткий диапазон.Другие сосредотачиваются на более узком представлении, чтобы обеспечить визуальные эффекты на большом расстоянии.

В некоторых автомобилях даже есть камеры типа «рыбий глаз», которые содержат сверхширокоугольные объективы, обеспечивающие панорамный обзор, чтобы дать полную картину того, что находится за транспортным средством для его парковки.

Несмотря на то, что они обеспечивают точную визуализацию, камеры имеют свои ограничения. Они могут различать детали окружающей среды, однако, расстояния этих объектов должны быть рассчитаны, чтобы точно знать, где они находятся.Датчикам на основе камер также труднее обнаруживать объекты в условиях плохой видимости, таких как туман, дождь или ночное время.

Автономное транспортное средство использует данные камеры для восприятия объектов в окружающей среде.

На радаре Радарные датчики

могут улучшить зрение камеры в условиях плохой видимости, например, в ночное вождение, и улучшить обнаружение для автомобилей с самостоятельным вождением.

Традиционно используемый для обнаружения кораблей, самолетов и метеорологических образований, радар работает путем передачи радиоволн в импульсах. Как только эти волны ударяются о объект, они возвращаются к датчику, предоставляя данные о скорости и местоположении объекта.

Партнер NVIDIA DRIVE Metawave предлагает высокоточные технологии радиолокационного зондирования.

Как и камеры автомобиля, радарные датчики обычно окружают автомобиль, чтобы обнаружить объекты под любым углом. Они способны определять скорость и расстояние, однако не могут различить разные типы транспортных средств.

Хотя данных, предоставляемых радаром объемного звука и камерой, достаточно для более низких уровней автономии, они не охватывают все ситуации без человека-водителя.Вот где приходит лидар.

Laser Focus

Камера и радар являются распространенными датчиками: большинство новых автомобилей сегодня уже используют их для расширенной помощи водителю и помощи при парковке. Они также могут охватывать более низкие уровни автономии, когда

Лидарный сенсор, разработанный партнером NVIDIA DRIVE Velodyne.

человек контролирует систему.

Тем не менее, для полной возможности без водителя, лидар — датчик, который измеряет расстояния с помощью импульсных лазеров — оказался невероятно полезным.

Lidar позволяет автомобилям с самостоятельным вождением иметь трехмерное изображение окружающей среды. Он обеспечивает форму и глубину для окружающих автомобилей и пешеходов, а также географию дороги. И, как радар, он работает так же хорошо в условиях низкой освещенности.

Излучая невидимые лазеры на невероятно высоких скоростях, лидарные датчики способны рисовать детальную трехмерную картинку по сигналам, которые мгновенно отражаются. Эти сигналы создают «облака точек», которые представляют окружающую среду транспортного средства для повышения безопасности и разнообразия данных датчиков.

Визуализация велодинного лидарного датчика обнаружения объектов с помощью лазерных импульсов.

Транспортным средствам нужен лидар только в нескольких ключевых местах, чтобы быть эффективными. Тем не менее, датчики более дороги в реализации — в 10 раз дороже камеры и радара — и имеют более ограниченный радиус действия.

Собираем все вместе

Камера, радар и лидарные датчики предоставляют богатые данные об окружающей среде автомобиля. Тем не менее, подобно тому, как человеческий мозг обрабатывает визуальные данные, воспринимаемые глазами, автономный аппарат должен уметь воспринимать этот постоянный поток информации.

Автомобили с автоматическим управлением делают это с помощью процесса, называемого «слияние датчиков». Сенсорные входы поступают в высокопроизводительный централизованный компьютер ИИ, такой как платформа NVIDIA DRIVE AGX, которая объединяет соответствующие порции данных для автомобиля, чтобы принимать решения о вождении.

Таким образом, вместо того, чтобы полагаться только на один тип данных датчика в определенные моменты, объединение датчиков позволяет объединять различную информацию из набора датчиков — например, форму, скорость и расстояние — для обеспечения надежности.

Это также обеспечивает избыточность. При принятии решения об изменении полос движения получение данных как от камер, так и от радиолокационных датчиков перед переходом на следующую полосу значительно повышает безопасность маневра, так же как текущие предупреждения о «слепых точках» служат резервной копией для водителей-людей.

Платформа DRIVE AGX выполняет этот процесс во время движения автомобиля, поэтому у нее всегда есть полная актуальная картина окружающей среды. Это означает, что в отличие от людей-водителей, автономные транспортные средства не имеют слепых зон и всегда бдительны в отношении движущегося и меняющегося мира вокруг них.

Чтобы узнать больше о том, как автономные транспортные средства видят и понимают, прочитайте о программном обеспечении NVIDIA для восприятия и ознакомьтесь с платформой NVIDIA DRIVE.

, Топ-11 автомобильных датчиков и их функции — Автомобиль XYZ

В современном мире термин «сенсор» — это термин, который вы часто слышите. Эта технология становится все более популярной. Это также было реализовано в автомобилях. В современных автомобилях различных типов датчиков. Так что вы можете задаться вопросом о автомобильных датчиков и их функциях .

Различные типы датчиков, используемых в автомобилях:

Существуют различные типы датчиков, и каждый тип отличается.Различные датчики служат для разных задач. В этой статье мы рассмотрим различные типы датчиков в автомобилях. Мы поговорим об их функциональности. Мы также поговорим о важности этих датчиков.

Каждый датчик важен. Компьютер — настоящий мозг, если у вас есть компьютеризированная система управления двигателем. Он использует датчики, чтобы знать, что происходит внутри автомобиля. Итак, вы знаете, насколько важны автомобильных датчиков и их функции.

Если вы не знаете о автомобильных датчиках и их функциях, мы поможем вам.Мы поговорим о некоторых наиболее знакомых автомобильных датчиках и их функциях. Это поможет вам узнать больше о них. Итак, приступим к делу. Вот список датчиков —

1. Датчик охлаждающей жидкости

Если вы хотите знать об автомобильных датчиках и их функциях, то вы должны знать о самых важных автомобильных датчиках. Когда вы говорите о важных автомобильных датчиках, Датчик охлаждающей жидкости является одним из самых важных.

Датчик охлаждающей жидкости, пожалуй, самый важный датчик.Потому что компьютер полагается на свой вход для управления другими функциями. Например, активация или деактивация системы раннего испарения топлива (EFE), опережение и замедление зажигания, расход рециркуляции отработавших газов, продувка бака и т. Д.

Этот датчик обычно расположен на головке или впускном коллекторе. Поскольку это такой важный датчик, это может быть проблемой, если датчик неисправен. Если датчик неисправен, появятся некоторые симптомы, такие как плохой пробег топлива, остановка. Таким образом, дело в том, что вы должны убедиться, что датчик охлаждающей жидкости не поврежден. Если он неисправен, то это будет проблемой. Нажмите здесь для датчиков охлаждающей жидкости

2. Датчик массового расхода воздуха:

Датчик массового расхода воздуха (MAF) является одним из датчиков, который используется в автомобильном двигателе. Без тени сомнения, это один из самых важных датчиков, которые вы можете найти в автомобиле. Он управляется компьютером и может рассчитывать плотность воздуха, всасываемого двигателем. Убедитесь, что датчик работает правильно.Если Датчик массового расхода воздуха перестанет работать, то ваш автомобиль может перестать работать. Кроме того, расход топлива будет выше. Существует два типа датчиков MAF. Один из них — измеритель лопасти, а другой — горячий провод.

Кроме того, вы можете узнать больше, как чистить его самостоятельно.

3. Датчик частоты вращения двигателя

Еще один датчик, который используется в автомобиле, — это датчик частоты вращения двигателя. Это еще один важный датчик. Не заблуждайтесь об этом. Датчик прикреплен к коленвалу.Его задача — следить за коленвалом. Чтобы быть более точным, его работа заключается в контроле скорости вращения коленчатого вала.

4. Датчик кислорода:

Датчик кислорода — это еще один датчик в нашем списке автомобильных датчиков. Это очень знакомый датчик. Он также известен как датчики 02. Он расположен в выхлопной трубе. Датчик определяет, сколько кислорода осталось в выхлопе. Это укажет, горит ли топливо богатым или бедным. Это может быть неприятно, если датчик не работает хорошо.У вас будут реальные проблемы с рукой, если датчик кислорода не работает, и вы должны заменить его и починить новый. Всегда важно, чтобы в вашем автомобиле был установлен лучший датчик кислорода. Неисправный кислородный датчик приведет к большому расходу топлива, чего вы хотите избежать. Поэтому необходимо знать, как работает датчик кислорода и почему важно менять его в случае отказа.

5. Датчик детонационного искрения

Этот датчик гарантирует, что топливо горит без проблем.Датчик предотвратит детонацию. Мы все знаем, что детонация — это то, что вы хотите предотвратить. В противном случае это может вызвать реальные проблемы. Нижняя строка — , если вы хотите, чтобы топливо горело ровно , то этот датчик вы должны иметь.

6. Датчик температуры топлива

Если топливо холоднее, оно будет плотнее. С другой стороны, нельзя сказать то же самое о теплом топливе. Теплое топливо менее плотное. Теперь есть разница между теплым топливом и холодным топливом.Более теплое топливо сгорает быстрее, а более холодное сгорает медленнее. Датчик температуры топлива обеспечивает идеальный расход топлива вашего автомобиля. Если в вашем автомобиле кончится топливо, многие части вашего автомобиля могут быть повреждены. Итак, датчик обеспечивает впрыск нужного количества топлива . Таким образом, вы можете водить автомобиль плавно . Так что это также датчик, о котором вы должны знать.

7. Датчик абсолютного давления в коллекторе (MAF)

Датчик абсолютного давления в коллекторе — еще один, о котором вы услышите.Это будет чувствовать нагрузку двигателя. Он имеет возможность определять различие между давлением во впускном коллекторе и снаружи. Вы должны заметить, что это датчик, который редко используется в наши дни. Раньше он был популярен.

8. Датчик скорости автомобиля

Просто услышав название, вы можете в значительной степени оценить его функциональность. Но мы все равно это объясним. Датчик скорости автомобиля имеет возможность определять скорость колес. Это своего рода тахометр.

9. Датчик напряжения

Датчик напряжения также очень важен. Он управляет скоростью вашего автомобиля. Это гарантирует, что скорость является контролируемой. Это хороший датчик , чтобы иметь в вашем автомобиле. Так что вы должны иметь это.

10. Датчик положения дроссельной заслонки

Датчик положения дроссельной заслонки используется с EFI ( электронный впрыск топлива ) и карбюратором с обратной связью. Он уведомляет компьютер о скорости открытия дроссельной заслонки.Кроме того, он сообщает компьютеру об относительном положении дроссельной заслонки.

Датчик положения дроссельной заслонки в основном является переменным резистором. Это изменяет сопротивление, когда дроссель открывается.

Нетрудно узнать симптомы неисправного датчика положения дроссельной заслонки. Когда во время ускорения возникает спотыкание, вы будете знать, что датчик положения дроссельной заслонки неисправен. Это основной признак неисправности датчика положения дроссельной заслонки. При замене датчика не допускайте неправильной настройки.Подробнее

11. Датчик положения распределительного вала

Наконец, поговорим о датчике положения дроссельной заслонки. Это один из многих примеров датчиков, о которых стоит упомянуть. Как и любой другой датчик, он также может быть полезен для вас. Модуль управления использует датчик положения распределительного вала . Это может указывать на положение цилиндра номер один. Чтобы начать последовательный впрыск топлива, модуль управления использует эту информацию в качестве контрольной точки.

FAQ: (часто задаваемый вопрос)

Вопрос: Сколько датчиков у автомобиля?

Ответ: В автомобилях используются различные типы датчиков. В современную эпоху машина очень умная, и автопроизводители внедряют новые датчики с новыми возможностями. Приблизительно от 60 до 200 датчиков используются в современном автомобиле. Датчики позволяют очень легко управлять машиной и выявлять проблемы в очень короткие сроки.

Вопрос: Сколько стоит датчик для автомобиля?

Ответ: Зависит от модели и производителя автомобиля.На рынке вы можете найти датчики стоимостью от 20 до 300 долларов, например датчики O2, стоимостью от 20 до 100 долларов. Иногда это может быть высоко. Если вы хотите узнать подробности цены датчиков, просто нажмите здесь.

Вопрос: Как починить автомобильный датчик?

Ответ:

• С помощью сканера обнаружите неисправные датчики
• Отсоедините отрицательный вывод батареи
• Снимите неисправные датчики
• Очистите положение датчика
• Установите новые датчики
• Подключите все Electric Line
• Тест-драйв автомобиля

Мы надеемся, что вы можете понять, как починить автомобильные датчики, если вы хотите узнать больше о сканере падения автомобиля с кодом ODB II, просто нажмите здесь

Вопрос: Что происходит, когда скорость автомобиля датчик выходит из строя?

Ответ: Датчик скорости автомобиля может вызвать много проблем, если он выйдет из строя.Это может привести к увеличению оборотов передачи. Иногда, это может никогда не войти в высшую передачу.

Вопрос: Как долго работают автомобильные датчики?

Ответ: Это зависит от многих вещей, таких как, как вы ухаживаете, убираете вы или нет, проверяете или нет. Тем не менее, как правило, датчик проходит от 50000 до 60000 миль. Если ваш автомобиль обслуживается должным образом, он может длиться немного дольше.

Окончательный вердикт:

В конце концов, это некоторые из датчиков в автомобиле, о которых вы должны знать.Для безопасности вам нужны эти датчики в автомобилях. Рекомендуется покупать качественные датчики, изготовленные ведущими производителями автомобильных датчиков.

Автомобильные датчики важны для плавного вождения автомобиля. Он сообщит вам, есть ли проблемы с вашим автомобилем. Поэтому вам важно знать об автомобильных датчиках и их функциях. Есть еще один момент, который вы должны помнить. Существуют разные типы датчиков. Но это займет много денег, чтобы купить все эти датчики.Кроме того, вам даже не нужны все эти датчики. Некоторые из датчиков, которые мы упоминали ранее, могут быть не важны для вас. Если вы опытный владелец автомобиля, то вам следует знать о датчиках, которые вам подходят.

Кроме того, иногда на ваших автомобилях может загореться лампочка двигателя. Обычно это происходит, когда что-то не так с вашей машиной. Вы можете спросить себя: почему у меня загорается контрольная лампа двигателя? Причин может быть много, в том числе неисправные датчики, не затягивая крышку бензобака и т. Д.Если ваш автомобиль имеет неисправные датчики, вы можете использовать сканеры для его обнаружения. На рынке есть много продуктов. Panlong Bluetooth OBDII сканер , OBD2 сканер CAN OBDII Code Reader, ANCEL AD310 Классический улучшенный сканер, беспроводной сканер KOBRA OBD-II, BAFX Bluetooth OBD-II сканер , Autel Autolink AL319 OBD-II сканер, OxGord OBD Сканер BlueDriver Профессиональный Bluetooth OBD-II сканер. Это поможет вам.

Вот 2 способа проверки кодов освещения двигателя с помощью OBD-сканеров

Эта статья была посвящена автомобильным датчикам и их функциям.Надеюсь, это помогло вам узнать об использовании датчиков, типах датчиков транспортных средств и о том, как датчики работают в целом. Суть в том, что владельцу автомобиля важно знать о автомобильных датчиков и их функциях .

Список автомобильных датчиков (WIKIPEDIA)

.

Датчики положения (индуктивный датчик, датчик Холла)

Датчики положения (индуктивный датчик, датчик Холла)

Для измерения скорости вращения и определения положения различных узлов двигателя используются датчики положения. К ним относятся: датчик положения коленчатого вала (ДПКВ), датчик положения распределительного вала (ДПРВ) или датчик фазы (ДФ), датчик скорости (ДС), датчики ABS.
Сигнал ДПКВ используется для определения частоты вращения КВ, а также его мгновенного положения. Т.к. частоты вращения распределительного и коленчатого валов соотносятся как 1:2, то только по сигналу ДПКВ невозможно однозначно определить находится ли поршень двигателя, движущийся к ВМТ, на такте сжатия или выпуска. Фазный датчик на распределительном валу передает эту информацию в блок управления.
В качестве примера приведен сигнал с авто ВАЗ.

Сигналы ДПКВ (синий) и ДПРВ (зеленый)

К наиболее распространенным типам этих датчиков относятся: индуктивный (электромагнитный) датчик и датчик Холла.

Индуктивный датчик

Этот тип датчика наиболее распространен в качестве ДПКВ. Датчик монтируется поблизости от подвижного элемента, называемого маркерным диском. Этот элемент представляет собой стальной диск с зубьями, который жестко зафиксирован на коленчатом валу (может находиться как со стороны ременной передачи, так и непосредственно на маховике КВ).

Расположение ДПКВ
1. ДПКВ
2. Маркерный диск
3. Разъем датчика

Датчик состоит из обмотки с сердечником из постоянного магнита. Когда зуб проходит перед датчиком, это приводит к усилению магнитного потока, проходящего через обмотку. Напротив, увеличение зазора ослабляет этот поток. Происходит изменение магнитного поля, которое вызывает появление индукционного тока в обмотке. Амплитуда напряжения переменного тока сильно возрастает по мере повышения частоты вращения маркерного диска (от нескольких мВ до значений более 100 В).

Конструкция индуктивного датчика
1. Обмотка
2. Метка на маркерном диске в виде пропущенных зубьев
3. Постоянный магнит

Маркерный диск может иметь как пропуски зубьев, так и более широкие зубья.

Кол-во зубьев маркерного диска зависит от его назначения и модели авто. В качестве маркерного диска для КВ наиболее распространенным является диск с 60-ю зубьями, при этом два зуба пропущены. Зазор с пропущенными зубьями предназначен для отметки определенного положения коленчатого вала и служит как установочная метка для синхронизации блока управления.
На маркерных дисках системы ABS пропуск зубьев отсутствует, т.к. в данной системе положение колеса не принципиально, имеет значение только скорость вращения.

Пример сигнала индуктивного датчика ABS

В варианте исполнения для ДПРВ, маркерный диск может иметь всего один зуб, т.к. в данном случае нет необходимости измерять скорость вращения, нужно определить только положение РВ для определения фазы работы двигателя.

Для дальнейшего анализа электронный блок производит преобразование аналогового сигнала в цифровой. Амплитуда напряжения сигнала пропорциональна скорости прохождения подвижной детали перед датчиком. Напряжение также в значительной степени зависит от расстояния между вершинами зубьев и поверхностью датчика, как правило, зазор составляет 1±0,5 мм. Подсчитывая число импульсов в течение заданного промежутка времени, электронный блок может определить скорость вращения КВ.
Индуктивный датчик подключается к контроллеру экранированной парой проводов с заземлением экранирующей оплетки на кузов автомобиля.

Пример схемы подключения ДПКВ

Для записи осциллограммы индуктивного датчика, необходимо подключиться измерительным щупом непосредственно к сигнальному выходу датчика либо к разъему со стороны ЭБУ.

Подключение мотор-тестера к ДПКВ (цветовая маркировка проводов указана в качестве примера)

Датчик Холла

В таких датчиках использован эффект Холла. Интегральная схема датчика Холла располагается между маркерным диском и постоянным магнитом.
Когда зуб маркерного диска проходит у элемента датчика, то он изменяет величину магнитного поля, пронизывающего элемент Холла. За счет этого возникает сигнал напряжения, который находится в милливольтновом диапазоне и не зависит от относительной скорости между датчиком и маркерным диском. Оценивающая электронная схема, встроенная в интегральную схему, вырабатывает сигнал в форме прямоугольных импульсов.

Датчик Холла
1. Постоянный магнит
2. Интегральная схема Холла.
3. Маркерный диск
4. Разъем датчика

Как правило, датчик Холла имеет три вывода: питание +5В (+12В), «земля», сигнальный выход.

Пример схемы подключения ДПРВ

Для записи осциллограммы датчика Холла, необходимо подключиться измерительным щупом непосредственно к сигнальному выходу датчика либо к разъему ЭБУ.

Подключение мотор-тестера к ДПРВ (цветовая маркировка проводов указана в качестве примера)

Для записи сигнала ДПКВ рекомендуется использовать 2ой аналоговый канал мотор-тестера, для сигнала ДПРВ — 3ий канал. При наличии нескольких ДПРВ, можно использовать любой свободный аналоговый канал.

Настройка аналогового канала для индуктивного датчика

Настройка аналогового канала для датчика Холла

Дополнительные возможности ПО:
Автоподстройка линейки по любому «стандартному ДПКВ» (тема на форуме)

Одновременный анализ сигналов ДПКВ и ДПРВ позволяет проверить работу этих датчиков, а также правильность установки КВ и РВ (соответствие меток ГРМ).

автор: Евгений Куришко

Автомобильный датчик Холла. Датчик Холла в системе зажигания

Преобразователи, датчики, датчики — Информационный портал 2011 — 2021 Использование материала возможно при размещении активной ссылки

Автомобильный датчик Холла. Датчик Холла в системе зажигания

В настоящее время датчики Холла широко используются в автомобильной промышленности. Они используются для контроля смещения и вращения различных частей автомобиля, вибрации двигателя, системы зажигания и т. Д.

Пожалуй, самый известный автомобильный датчик Холла, используемый для управления системой зажигания автомобиля. Схема устройства представлена ​​на рисунке 1.

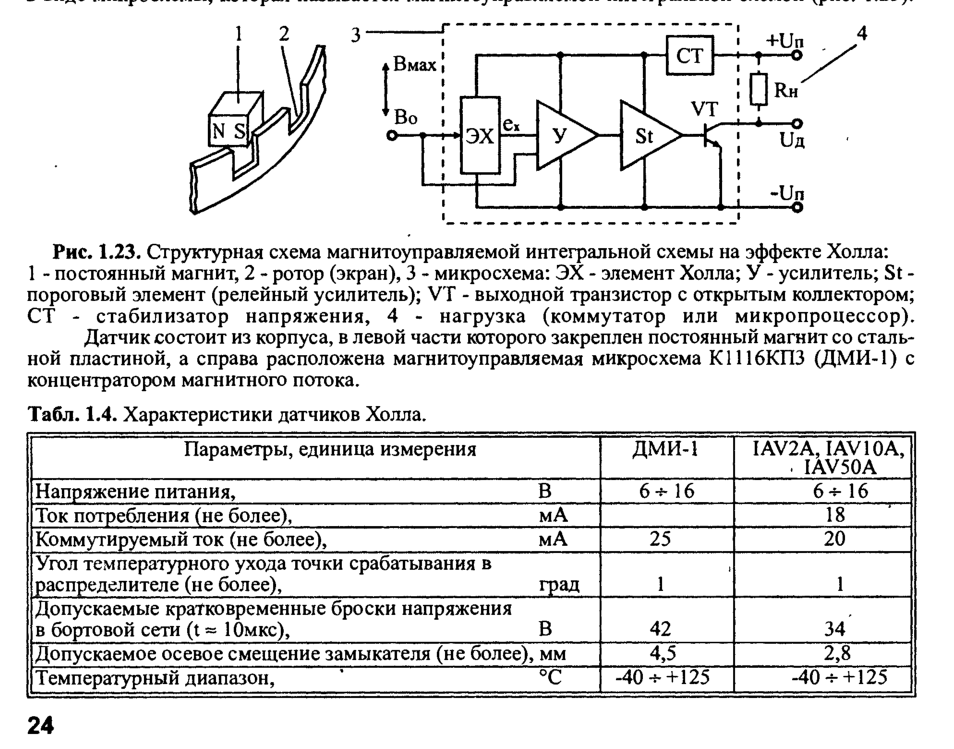

Рис.1. Устройство автомобильного датчика Холла

1. Чувствительный элемент микросхемы датчика Холла и обрабатывающий выходной сигнал

2.Постоянный магнит

3. Магнитопроводы

4. Лопасти ротора

5. Пластиковый чемодан

6. Insights

Состоит из датчика 1 (непосредственно к датчику Холла), интегрированного с микроконтроллером 1 (1) (микросхема, обрабатывающая выходной сигнал датчика Холла). В датчике Холла имеется три контакта (клеммы) для подключения к электрической цепи 6 (схема) автомобиля. Автомобильный датчик Холла для системы зажигания также имеет постоянный магнит 2, который разделен зазором от чувствительного элемента датчика Холла и магнитных сердечников.Магнитное поле постоянного магнита способно индуцировать выходной сигнал от датчика Холла, а металл лопасти 4 вращающегося вала, блокируя (шунтируя) магнитный поток, приведет к соответствующему изменению (флуктуации) выходного сигнала. Далее выходной сигнал связан с системой подачи искрового зажигания в нужный момент положения вала.

Как проверить датчик Холла? Есть несколько способов проверить исправность автомобильного датчика Холла.Один из самых простых заключается в следующем. Подключили автомобильный датчик Холла по схеме, как показано на рис.2. Снял датчик Холла, питание можно подать от батарейки Крона (9 В). Для измерения выходного сигнала (напряжения) V лучше всего использовать компактный цифровой мультиметр. Если вы измените магнитный поток через чувствительный элемент датчика Холла (например, вращение вала ротора или просто перекрытие металлической пластины зазора) изменится, и выходной сигнал от датчика, который будет указывать на то, что за работой. Выходной сигнал может зависеть от модели датчика, но обычно находится в диапазоне 0,5-1,0 В.

Рис.2. Проверить датчик Холла. Схема

1 — Сенсорный дозатор

2 — Сопротивление резистора 2 кОм

3 — Вольтметр (цифровой мультиметр)

4 — датчик Разъем-распределитель (датчик Холла)

Датчик Холла (HS)

Общее описание
Сигнал первичного зажигания датчика Холла обычно используется в двигателях с распределителем, но в настоящее время распределительное зажигание используется очень редко.
Если система зажигания использует HS, она выдает первичный сигнал для зажигания и для впрыска топлива.

Принцип работы датчика Холла
Датчик Холла обычно устанавливается на автомобилях с распределителем, в котором находится переключатель Холла. ЭБУ двигателя питает датчик напряжением немного ниже номинального напряжения аккумуляторной батареи. Цепь датчика Холла замыкается кабелем для обратной связи на землю. Напротив переключателя Холла расположен магнит, поле которого заставляет переключатель возвращать низкое напряжение на модуль зажигания.На оптической оси распределителя закреплен щиток с прорезями, количество которых соответствует количеству цилиндров. Переключатель Холла включается и выключается, пока магнит проходит между экраном и датчиком. Напряжение подается на усилитель по третьему сигнальному кабелю, а переключатель находится напротив оптического разъема. Пока плотная часть экрана прилегает к переключателю, сигнал возвращаемого напряжения прерывается из-за отклонения магнитного поля. Количество возвращенных импульсов в четырехтактном двигателе равно количеству слотов.Важно отметить, что обратный сигнал представляет собой напряжение или его отсутствие и имеет прямоугольную форму.

Порядок проверки состояния датчика Холла
— Быстрая проверка датчика Холла —
(без запуска двигателя)

ПРИМЕЧАНИЕ: В большинстве систем датчик Холла Датчик находится в распредвале. Только в некоторых системах (VW / Audi) датчик Холла расположен на маховике.

• Отсоедините центральный высоковольтный кабель от общей клеммы крышки распределителя и подключите его к головке блока цилиндров дополнительным кабелем.
• Отсоединить разъем датчика Холла от распределителя.
• Найдите клеммы питания, выходного сигнала и заземления.
• Замкните на короткое время контакты < 0 > и < — > жгута проводов датчика Холла, используя дополнительный кабель.
• Если искра проскакивает между дополнительным кабелем, соединенным с высоковольтным кабелем, и головкой блока цилиндров, катушка зажигания и автоматический выключатель зажигания могут вызвать искру, и возможная причина неисправности находится в самом датчике Холла.

Проверить датчик Холла осциллографом

• Отодвиньте защитную резиновую крышку разъема датчика Холла.
• Подключите пробник заземления осциллографа к заземлению шасси.
• Подключите активный конец щупа осциллографа к сигнальной клемме датчика Холла.
• Запустить двигатель и оставить его работать на холостом ходу.
• Обязательно обратите внимание на следующий сигнал (рис. 2). Это форма сигнала правильно работающего датчика Холла. Рабочий цикл составляет примерно 35%.

Фиг.2

Если автоматический выключатель зажигания не работает должным образом, вы должны увидеть следующую форму сигнала (рис. 3):

Фиг.3

На рис. 4 показано, как выглядит сигнал неисправного датчика Холла.

Фиг.4

Другие возможные повреждения:
— Отсутствие сигнала напряжения или рабочего цикла

• Остановите двигатель и снимите крышку распределителя.
• При подключении муфты датчика Холла и включенном зажигании подключите активный конец щупа осциллографа к сигнальной клемме датчика Холла. Установите диапазон напряжения осциллографа на ± 15 В.
• Медленно провернуть коленчатый вал двигателя.
  Когда прорезь экрана проходит через воздушный зазор, напряжение должно измениться с 10 В ¸ 12 В до 0 В.

— Отсутствие сигнала напряжения

• Отсоединить разъем датчика Холла от трамблера.
• Подключите активный конец щупа осциллографа к клемме < 2 > ( 0 ) жгута проводов разъема.
  Значение напряжения должно быть 10 В ¸ 12 В.
• Если нет напряжения с бортового компьютера на клемме < 2 >, проверьте проводимость сигнальной цепи между датчиком Холла и бортовым компьютером с помощью омметра.
• Если цепь в порядке, проверьте, есть ли напряжение на соответствующей клемме разъема бортового компьютера. Если напряжение отсутствует, проверьте все клеммы питания и массы бортового компьютера.
  Если соединения в порядке, вероятная причина — сам бортовой компьютер.
• Проверить наличие напряжения (10¸12В) на выводе < 1 > (+) бортового компьютера. Если напряжение питания выходит за указанные пределы, проверьте проводимость цепи между датчиком Холла и бортовым компьютером с помощью омметра.
• Проверить заземление на выводе <3> (-) датчика Холла.
• Если напряжения питания и заземления в норме, под подозрение попадает сам датчик Холла.

Датчики и приложения на эффекте Холла

С тех пор, как Эдвин Холл обнаружил эффект, названный в его имени эффектом Холла, этот принцип использовался во многих приложениях за последние полвека, и список продуктов, основанных на эффекте Холла, сохранился. от автомобилей до самолетов, от посудомоечных машин до стиральных, от станков до медицинского оборудования.Эффект Холла — идеальная технология, которую можно использовать для зондирования. Элемент Холла изготовлен из тонкого листа проводящего материала или полупроводника. Выходные соединения элемента Холла перпендикулярны направлению тока. Когда они присутствуют в магнитном поле, носители заряда испытывают силу, называемую силой Лоренца, поперек направления приложенного магнитного поля и тока. Эффект силы Лоренца, действующей на носители заряда, заключается в отклонении носителей заряда в одну сторону для создания напряжения ЭДС (электродвижущей силы), напряжения Холла на элементе Холла, как показано ниже.Напряжение Холла пропорционально напряженности приложенного магнитного поля.

Были изобретены различные типы датчиков на эффекте Холла, такие как переключатели на эффекте Холла, защелки на эффекте Холла и линейные датчики на эффекте Холла. Эти датчики на эффекте Холла широко используются во многих продуктах, таких как бытовая техника, торговые автоматы, банкоматы, медицинское оборудование, автомобили, фитнес-оборудование, токовые клещи, копировальные аппараты, средства автоматизации и т. Д.

Регулировка автокресла

Автокресло Схема блока управления (Mouser.com)

Традиционные автокресла с ручной регулировкой со временем были заменены автокреслами с электронным управлением. Датчики Холла и электродвигатели широко используются для автоматического управления и регулировки сидений водителей и пассажиров. Комфорт автокресел был очень важным фактором, влияющим на наши впечатления от поездки. Более того, простая, быстрая и точная регулировка сиденья предлагает водителю более безопасную, удобную и простую рабочую среду.Сложная система управления сиденьем, объединяющая AI (искусственный интеллект), позволяет глубоко изучать стиль, уравновешенность и жесты водителя, чтобы предоставить водителю эргономически здоровую систему взаимодействия человека с машиной.

В настоящее время электрическое сиденье автомобиля в основном состоит из внутреннего двигателя, датчика Холла, механизма регулировки положения сиденья, схемы привода двигателя и однокристального микрокомпьютера. Среди них двигатель соединен с механизмом регулировки положения сиденья, образуя силовую часть; и микрокомпьютер на одной микросхеме подключен к цепи управления двигателем и датчику Холла, чтобы сформировать часть автоматического управления. В приведенных выше разделах датчик Холла может измерять внешний вращающийся вал двигателя и передавать импульсный сигнал на однокристальный микрокомпьютер. Однокристальный микрокомпьютер может получать информацию о вращении двигателя, относящуюся к импульсному сигналу, путем подсчета импульсных сигналов, то есть информацию о текущем положении сиденья. Когда сиденье отрегулировано на месте и двигатель выключен, однокристальный микрокомпьютер может сохранять номер импульса, соответствующий этому положению.

Драйвер может выбрать, устанавливать ли текущее положение в состояние по умолчанию, тем самым заменяя исходную информацию о положении по умолчанию.Когда сиденье наклоняется вперед и назад, схема управления вызывает однокристальный микрокомпьютер для управления двигателем вперед и назад, а однокристальный микрокомпьютер регулирует количество импульсов, принимаемых датчиком Холла в исходном процессе (по умолчанию position соответствует номеру импульса) на основе операций сложения и вычитания для получения информации о положении сиденья по умолчанию.
TI DRV5057-Q1 — это линейный датчик на эффекте Холла с выходом PWM для автомобильных приложений, таких как определение положения, торможение, ускорение, педали сцепления, переключатель передач, положение дроссельной заслонки, а также многие другие приложения для кодирования абсолютного угла.DRV5057-Q1 реагирует пропорционально плотности магнитного потока, чтобы точно определять небольшое изменение углового положения. Устройство работает от источников питания 3В или 5В. Когда он не находится в магнитном поле, его выходной сигнал представляет собой прямоугольную волну с коэффициентом заполнения 50%. Рабочий цикл на выходе изменяется линейно в зависимости от приложенной плотности магнитного потока, и линейность может поддерживаться с магнитным полем от 8% до 92%.

Texas Instruments DRV5057-Q1TI DRV5057-Q1 Отклик магнитного поля на выходе ШИМ

Управление зажиганием двигателя

С развитием автомобильных двигателей в направлении высокой скорости, высокой степени сжатия, высокой мощности, низкого расхода топлива и низкого уровня выбросов , традиционные устройства розжига не соответствуют требованиям эксплуатации. Основными компонентами устройства зажигания являются катушка зажигания и переключающее устройство. Когда энергия катушки зажигания увеличивается, свеча зажигания может генерировать искры с достаточной энергией. Это основное условие адаптации устройства зажигания к работе современных двигателей. Основной принцип, по которому датчики Холла могут быть приняты большинством производителей автомобилей в качестве воспламенителя, заключается в следующем:

Генератор сигналов на эффекте Холла является активным устройством, он должен обеспечивать питание для работы, мощность интегрированного блока Холла составляет обеспечивается воспламенителем.Коллектор выходного электрода ИС Холла является открытым выходом, а сопротивление нагрузки коллектора элемента Холла задается в воспламенителе.

Генератор сигналов на эффекте Холла имеет три провода и подключается к воспламенителю, один из которых является проводом подачи питания, один — проводом вывода сигнала, а другой — проводом заземления. При работе распределителя лезвие вращается вместе с валом распределителя. Всякий раз, когда лопасть входит в воздушный зазор между элементами эффекта Холла постоянного магнита, магнитное поле в блоке Холла запускается обходом лопасти рабочего колеса (или магнитной изоляцией). При этом элемент с эффектом Холла не генерирует напряжение Холла. В этот момент выходной транзистор интегральной схемы отключается, и генератор сигналов выдает высокий потенциал.

Когда лопасть крыльчатки спускового механизма выходит из воздушного зазора, магнитный поток постоянного магнита образует петлю через направляющую пластину через коллекторный блок. В это время элемент Холла генерирует напряжение Холла, триод выходного полюса интегральной схемы находится в проводящем состоянии, выходной сигнал генератора низкий потенциал. Когда задний край выемки рабочего колеса поворачивается так, что обнажается только половина поверхности магнитного полюса, напряжение на выходе сигнала мгновенно перескакивает с низкого потенциала на высокий, и это момент зажигания. Постоянно выходной сигнал датчика представляет собой последовательность импульсов ШИМ с переключением импульсов от почти 0 В до примерно 2,5 В. Частота переключения увеличивается с увеличением оборотов двигателя.

Катушка распределителя звукоснимателей на эффекте Холла (от Pico Technology) Принцип работы змеевика на распределителе на эффекте Холла (от Pico Technology)

Массажное кресло

2-проводной датчик Холла без печатной платы Melexis Датчик положения электродвигателя сиденья на основе эффекта Холла — автомобильный датчик автомобильного сиденья Без печатной платы Melexis 2-проводной датчик положения сиденья с фиксацией положения сиденья на эффекте Холла

В условиях быстрого роста нашей экономики наши жилищные условия улучшились очень хорошо, но мы всегда заняты учебой и работой весь день.Обычно мы проводим долгое время в офисе, сидя за столом, что заставляет нас чувствовать усталость в конце дня. Мы хотим полностью освежить свое тело. Один из самых простых способов быстро расслабить тело — это массажное кресло. С массажным креслом вы можете остаться дома и отдохнуть в течение еще одного свежего дня.
Массажное кресло управляется микроконтроллером для выполнения сложных движений и задач планирования времени. Узел движения для массажа спины перемещается вперед и назад между верхней точкой хода и нижней точкой хода в направляющей рамы для массажа спины.Чтобы массажное движение спины могло точно определять верхнюю и нижнюю точки перемещения, массажное кресло оборудовано постоянным магнитом в каждой из верхней и нижней точек перемещения, а датчик защелки на эффекте Холла установлен в массажном движении спины. сборка.
Таким образом, постоянные магниты и датчики защелки на эффекте Холла в верхней и нижней точках перемещения составляют два набора датчиков эффекта Холла: при массаже спины механизм перемещается от нижнего до верхнего предела перемещения, датчик защелки на эффекте Холла срабатывает магнитным полем постоянного магнита, установленного в верхней точке перемещения, относительное положение массажного механизма является выходным сигналом в виде напряжения; также, когда механизм массажа спины перемещается сверху вниз при движении вниз, его датчик эффекта Холла срабатывает магнитным полем постоянного магнита, установленного в точке хода вниз. Датчик эффекта Холла выдает относительное положение массажа спины. механизм в виде напряжения.

Управление посудомоечной машиной

Littelfuse Замечания по применению — Магнитное зондирование в посудомоечных машинах

С постоянным повышением уровня жизни людей степень интеллектуальности электроприборов становится все выше и выше. Многие семьи использовали полностью автоматические бытовые посудомоечные машины, которые могут полностью заменить ручную очистку посуды, палочек для еды, тарелок, ножей, вилок и другого кухонного инвентаря.

В настоящее время представленные на рынке автоматические посудомоечные машины можно разделить на два типа: бытовые и коммерческие.Полностью автоматические бытовые посудомоечные машины бывают в основном шкафного типа, настольного типа, раковины и встроенного типа. По конструкции коммерческие посудомоечные машины можно разделить на пять категорий: тип шкафа, тип крышки, тип корзины, тип ремня передачи и ультразвуковой тип. Для таких мест, как рестораны, отели и правительственные столовые, он очень подходит для промышленных посудомоечных машин. Это может снизить трудоемкость поваров, повысить эффективность работы и улучшить чистоту и гигиену.
Какую роль играет Hall в полностью автоматической посудомоечной машине? Его можно использовать для управления вращением разбрызгивателя, который обычно представляет собой свободно вращающееся вращающееся устройство, приводимое в действие как горячей, так и холодной водой под высоким давлением. Очень важно убедиться, что разбрызгиватель не забит неправильно размещенной посудой или посудой в корзинах. Когда разбрызгиватель неожиданно останавливается, он будет мыть посуду только там, где остановился. Если разбрызгиватель приводится в действие электродвигателем, остановка может привести к продолжительному сгоранию двигателя.Переключатель с защелкой на эффекте Холла используется для защиты разбрызгивателя. Когда разбрызгиватель с установленным на нем магнитом проходит мимо переключателя эффекта Холла, переключатель срабатывает, чтобы вывести низкий сигнал, и он выдает высокий уровень, когда магнит проходит мимо переключателя. Если MCU контроллера посудомоечной машины не обнаруживает срабатывания переключателя в течение заданного времени, он запускает подпрограмму защиты, чтобы либо остановить машину, либо подать аварийный и предупредительный световой сигнал. В посудомоечной машине датчики на эффекте Холла также могут использоваться для дверных защелок и запирающих систем, переключателей потока воды и поддона для смягчения мыла / воды.

Положение бесщеточного двигателя постоянного тока

Honeywell Бесщеточный двигатель постоянного тока с датчиками положения на эффекте Холла

Бесщеточный двигатель постоянного тока состоит из корпуса двигателя и привода и является типичным продуктом мехатроники. Обмотки статора двигателя в основном выполнены в трехфазном симметричном соединении звездой, что очень похоже на трехфазный асинхронный двигатель. Ротор мотора приклеен постоянными магнитами, которые намагничены. Для определения стабильности ротора двигателя в двигателе установлен датчик положения.
Драйвер состоит из силовых электронных устройств и интегральных схем. Его функции: принимать сигналы пуска, останова и торможения двигателя для управления пуском, остановкой и торможением двигателя; принимать сигнал датчика положения и сигналы прямого и обратного направления для управления. Включение-выключение каждой силовой трубки переменного моста создает постоянный крутящий момент; он принимает команды скорости и сигналы обратной связи по скорости для управления и регулировки скорости; обеспечивает защиту, отображение и т. д.

Двигатели постоянного тока обладают быстрым откликом, большим пусковым крутящим моментом и могут обеспечивать номинальный крутящий момент от нулевой скорости до номинальной скорости, но преимущества двигателей постоянного тока также являются его недостатками, поскольку двигатели постоянного тока должны обеспечивать постоянное вращение при Номинальная нагрузка.Характеристики момента, магнитного поля якоря и магнитного поля ротора должны поддерживаться на уровне 90 °, что требует угольных щеток и коммутаторов. Угольная щетка и коллектор будут производить искры и угольный порошок при вращении двигателя. Поэтому, помимо повреждения компонентов, ограничены и случаи использования. Двигатели переменного тока не имеют угольных щеток и коммутаторов. Они не требуют обслуживания, прочные и широко используются. Однако для достижения производительности, эквивалентной характеристикам двигателей постоянного тока, требуются сложные методы управления.В настоящее время полупроводники быстро развиваются, и частота переключения силовых компонентов намного выше, что улучшает характеристики приводных двигателей. Скорость микропроцессора также становится все быстрее и быстрее, чего можно достичь, поместив управление двигателем переменного тока во вращающуюся двухосную прямоугольную систему координат для правильного управления составляющей тока двигателя переменного тока на двух осях для достижения аналогичного двигателя постоянного тока. управление и эквивалент двигателя постоянного тока.

Токовые датчики

Линейные датчики Холла Infineon для измерения тока

Магнитопровод выполнен в виде натяжной конструкции, устройство Холла помещается в отверстие магнитопровода, а кольцевой магнитопровод зажимается снаружи провода через через который протекает измеренный ток, и ток, протекающий через него, может быть измерен.Эти клещи могут измерять как переменный, так и постоянный ток. Токоизмерительные клещи могут использоваться для обнаружения случайного тока различного источника питания и электрического оборудования.

Принцип измерения токоизмерительных клещей постоянного и переменного тока обычно используется для проверки постоянного тока. Поскольку токоизмерительные клещи переменного тока не могут использовать метод электромагнитной индукции. Датчик Холла размещен, как показано на рисунке ниже. Генерируемый магнитный поток пропорционален основным постоянным и переменным токам в зажимной головке. Это датчик Холла, который определяет магнитный поток и преобразует его в выходное напряжение.

Управление фонтаном

С развитием общества ритм жизни людей постепенно увеличивается, а качество жизни постоянно улучшается. Появление питьевых фонтанов изменило традиционный способ питья. Традиционная форма кипячения чайника постепенно заменяется бочковой водой или водопроводными фонтанчиками. Использование питьевых фонтанчиков не только экономит время и силы, но и гарантирует сохранность питьевой воды. Это устройство для нагрева или охлаждения минеральной или чистой воды из бочек, чтобы облегчить людям питье.Фактически, внутренняя структура диспенсера для воды очень проста и в основном состоит из таких устройств, как резервуар для воды, водопроводная труба, нагревательный резервуар, устройство стерилизации, выключатель питания и таймер.

Принцип работы: Когда вода протекает через узел ротора, магнитный ротор вращается, чтобы вывести импульсный сигнал, и скорость изменяется линейно с расходом. Переключатель Холла выдает соответствующий импульсный сигнал на контроллер, чтобы определить размер и наличие расхода воды.Отрегулируйте ток пропорционального клапана, чтобы контролировать поток воды через пропорциональный клапан.

Расходомер воды на эффекте Холла

Здравоохранение — Измерение артериального давления

Измерение артериального давления обычно делится на два типа: один — традиционный метод аускультации, а другой — осциллометрический метод, то есть метод колебаний, используется в электронных приборах измерения артериального давления. Электронный сфигмоманометр — это медицинское устройство, в котором используются современные электронные технологии и принцип косвенного измерения артериального давления для измерения артериального давления.По мере развития технологий измерение крови без манжеты становится более популярным, чем другие традиционные методы измерения крови. Пульсиметр с магнитоплетизмограммой на запястье (MPG) был разработан для контроля артериального давления с помощью датчика Холла, чувствительного к магнитному полю. Пульсиметр состоит из постоянного магнита, установленного на силиконовом корпусе в центре лучевой артерии. Артериальное давление и частоту пульса можно измерить без использования манжеты. С помощью пульсиметра MPG зарегистрированные импульсы лучевой артерии преобразуются в сигналы напряжения.Чтобы получить точное кровяное давление, сигналы, генерируемые пульсиметром MPG, одновременно сравниваются с областями систолы и диастолы в пульсовых волнах лучевой артерии.

На схеме показана базовая структура портативного пульсиметра радиальной артериальной магнитоплетизмограммы (MPG), который можно носить на запястье — Sang-Suk Lee et al., Sensors 2011, 11, 1784-1793

Поделитесь тем, что вы узнали

Датчики на эффекте Холла — Работа , Типы, применение, преимущества и недостатки

Датчики на эффекте Холла

широко используются в различных областях.В этом посте будет рассказано, как они работают, их типы, применение, преимущества и недостатки.

Введение в датчик эффекта Холла

Магнитные датчики — это твердотельные устройства, которые генерируют электрические сигналы, пропорциональные приложенному к ним магнитному полю. Эти электрические сигналы затем обрабатываются специальной электронной схемой пользователя для получения желаемого выходного сигнала.

В наши дни эти магнитные датчики способны реагировать на широкий диапазон магнитных полей.Одним из таких магнитных датчиков является датчик Холла, выходной сигнал которого (напряжение) является функцией плотности магнитного поля.

Для активации этих датчиков Холла используется внешнее магнитное поле. Когда плотность магнитного потока в непосредственной близости от датчика выходит за пределы определенного определенного порогового значения, это обнаруживается датчиком. При обнаружении датчик генерирует выходное напряжение, которое также известно как напряжение Холла.

Рис.1 — Датчики на эффекте Холла

Эти датчики на эффекте Холла пользуются большим спросом и находят очень широкое применение, например, датчики приближения, переключатели, датчики скорости колес, датчики положения и т. Д.

Принцип работы датчика Холла

Датчик эффекта Холла

основан на принципе эффекта Холла. Этот принцип гласит, что когда проводник или полупроводник с током, текущим в одном направлении, вводится перпендикулярно магнитному полю, напряжение может быть измерено под прямым углом к ​​пути тока.

Рис. 2 — Принцип эффекта Холла — ток, текущий через пластину

Как работает датчик на эффекте Холла

Работа датчика Холла описана ниже:

• Когда через датчик протекает электрический ток, электроны движутся через него по прямой линии.
• Когда внешнее магнитное поле воздействует на датчик, сила Лоренца отклоняет носители заряда по искривленной траектории.
• Из-за этого отрицательные заряженные электроны будут отклоняться к одной стороне датчика, а положительные зарядные отверстия — к другой.

Рис. 3 — Принцип эффекта Холла — отклонение электронов и дырок

• Из-за накопления электронов и дырок на разных сторонах пластины между сторонами пластины может наблюдаться напряжение (разность потенциалов).Полученное напряжение прямо пропорционально электрическому току и напряженности магнитного поля.

Типы датчиков Холла

Датчики на эффекте Холла можно разделить на два типа:

• На основе вывода
• На основе операции

По результатам

По мощности датчики Холла можно разделить на два типа: —

• Датчики Холла с аналоговым выходом
• Датчики Холла с цифровым выходом

Датчики Холла с аналоговым выходом

Фиг.4 — Схема датчика Холла с аналоговым выходом

Датчики Холла с аналоговым выходом содержат регулятор напряжения, элемент Холла и усилитель. Как следует из названия, выходной сигнал такого типа датчика является аналоговым по своей природе и пропорционален напряженности магнитного поля и выходному сигналу элемента Холла.

Эти датчики имеют непрерывный линейный выход. Благодаря этому свойству они подходят для использования в качестве датчиков приближения.

Фиг.5 — Выход аналогового выхода датчика Холла

Датчики Холла с цифровым выходом

Датчики Холла с цифровым выходом имеют только два выхода: «ВКЛ» и «ВЫКЛ». Эти датчики имеют дополнительный элемент «триггер Шмитта» по сравнению с датчиками Холла с аналоговым выходом.

Рис.6 — Схема датчика Холла с цифровым выходом

Это «триггер Шмитта», который вызывает эффект гистерезиса, благодаря чему достигается два разных пороговых уровня.Соответственно, выходной сигнал всей схемы будет либо низким, либо высоким.

Переключатель на эффекте Холла

— один из таких датчиков. Эти цифровые выходные датчики широко используются в качестве концевых выключателей в станках с ЧПУ, трехмерных (3D) принтерах и позиционных блокировках в автоматизированных системах.

Рис.7 — Выход цифрового выхода датчика Холла

По основанию деятельности

По принципу действия датчики Холла можно разделить на два типа: —

• Биполярный датчик на эффекте Холла
• Униполярный датчик на эффекте Холла

Биполярный датчик на эффекте Холла

Как следует из названия, для работы этих датчиков необходимы как положительные, так и отрицательные магнитные поля.Положительное магнитное поле южного полюса магнита используется для активации датчика, а отрицательное магнитное поле северного полюса магнита используется для отключения датчика.

Рис.8 — Биполярный датчик на эффекте Холла

Датчик на эффекте Холла униполярный

Как следует из названия, этим датчикам требуется только положительное магнитное поле южного полюса магнита, чтобы активировать, а также разблокировать датчик.

Рис. 9 — Униполярный датчик на эффекте Холла

Применение датчика Холла

Области применения датчиков Холла были представлены в двух категориях для простоты понимания.

• Применение аналоговых датчиков Холла
• Применение цифровых датчиков Холла

Применение аналоговых датчиков Холла

Аналоговые датчики на эффекте Холла используются для:

• Измерение постоянного тока в токоизмерительных клещах (также известных как Tong Testers).
• Определение скорости вращения колес для антиблокировочной тормозной системы (ABS).
• Устройства управления двигателями для защиты и индикации.
• Определение наличия источника питания.
• Датчик движения.
• Измерение скорости потока.
• Чувствительная мембрана давления в мембранном манометре.
• Чувствительность к вибрации.
• Обнаружение черных металлов в детекторах черных металлов.
• Регулировка напряжения.

Применение цифровых датчиков Холла

Цифровые датчики на эффекте Холла

используются для:

• Определение углового положения коленчатого вала для угла зажигания свечей зажигания.
• Определение положения автомобильных сидений и ремней безопасности для управления подушками безопасности.
• Беспроводная связь.
• Измерение давления.
• Чувствительность к близости.
• Измерение скорости потока.
• Определение положения клапанов.
• Чувствительное положение линзы.

Преимущества датчиков Холла

Датчики на эффекте Холла

имеют следующие преимущества:

• Их можно использовать для различных сенсорных функций, таких как определение положения, определение скорости, а также для определения направления движения.
• Поскольку они являются твердотельными устройствами, они абсолютно не подвержены износу из-за отсутствия движущихся частей.
• Они практически не требуют обслуживания.
• Они прочные.
• Они невосприимчивы к вибрации, пыли и воде.

Недостатки датчиков Холла

Датчики на эффекте Холла имеют следующие недостатки: —

• Они не способны измерять ток на расстоянии более 10 см. Единственное решение этой проблемы — использовать очень сильный магнит, который может генерировать широкое магнитное поле.
• Точность измеренного значения всегда вызывает беспокойство, поскольку внешние магнитные поля могут влиять на значения.
• Высокая температура влияет на сопротивление проводника. Это, в свою очередь, повлияет на подвижность носителей заряда и чувствительность датчиков Холла.

Насколько большие электрические нагрузки можно контролировать с помощью датчиков Холла

Мы уже знаем, что выходная мощность датчика Холла очень мала (от 10 до 20 мА). Следовательно, он не может напрямую управлять большими электрическими нагрузками.Однако мы можем управлять большими электрическими нагрузками с помощью датчиков Холла, добавив к выходу NPN-транзистор с открытым коллектором (сток тока).

NPN-транзистор (сток тока) в состоянии насыщения функционирует как выключатель стока. Он закорачивает выходную клемму с землей, когда плотность потока превышает предварительно установленное значение «ВКЛ».

Выходной переключающий транзистор может быть в различных конфигурациях: транзистор с открытым эмиттером, транзистор с открытым коллектором или и то, и другое. Таким образом, он обеспечивает выход pull / push, который позволяет потреблять ток, достаточный для непосредственного управления большими нагрузками.

Также прочтите о принципе эффекта Холла — история, объяснение теории, математические выражения и приложения

Ратна имеет степень бакалавра компьютерных наук и имеет опыт работы в сфере IT-технологий в Великобритании. Она также является активным веб-дизайнером. Она является автором, редактором и основным партнером Electricalfundablog.

Пять основных областей применения датчиков Холла

Автор: Морин ВанДайк | 6 ноября 2019 г.

Более 100 лет назад был обнаружен эффект Холла.Однако практическое использование этого эффекта было разработано только в течение последних трех десятилетий. Некоторые из его первых применений включают использование в микроволновых датчиках в 1950-х годах и твердотельных клавиатурах в 1960-х. С 1970-х годов устройства измерения эффекта Холла нашли свое применение в широком спектре промышленных и потребительских товаров, таких как швейные машины, автомобили, обрабатывающие инструменты, медицинское оборудование и компьютеры.

Прежде чем исследовать пять основных промышленных применений датчиков Холла, необходимо определить их, их функции и различные классификации.

Что такое датчик Холла?

Датчики на эффекте Холла

— это магнитные компоненты, которые преобразуют закодированную в магнитном поле информацию, такую ​​как положение, расстояние и скорость, чтобы электронные схемы могли ее обработать. Как правило, они классифицируются по способу выпуска продукции или средствам работы.

Классификация выходов

Разделение датчиков на эффекте Холла по выходному напряжению приводит к двум классификациям датчиков: цифровые датчики и аналоговые датчики.

Датчики Холла с цифровым выходом

Цифровой выход Датчики на эффекте Холла в основном используются в магнитных переключателях для обеспечения цифрового выхода напряжения. Таким образом, они подают в систему входной сигнал ВКЛ или ВЫКЛ.

Основным отличием датчика Холла с цифровым выходом является возможность управления выходным напряжением. Вместо источника питания, обеспечивающего пределы насыщения, цифровые выходные датчики имеют триггер Шмидта со встроенным гистерезисом, подключенный к операционному усилителю.Этот переключатель отключает выход датчика, когда магнитный поток превышает заданные пределы, и снова включает его, когда магнитный поток стабилизируется.

Датчики Холла с аналоговым (или линейным) выходом

Датчик аналогового типа обеспечивает постоянное выходное напряжение, которое увеличивается, когда магнитное поле сильнее, и уменьшается, когда оно слабее. Таким образом, выходное напряжение или усиление аналогового датчика на эффекте Холла прямо пропорционально интенсивности проходящего через него магнитного потока.

Классификация операций

В дополнение к их классификации по мощности датчики на эффекте Холла можно разделить на категории в зависимости от способа работы, в том числе:

Биполярные датчики на эффекте Холла

Это тип цифрового датчика, который работает как с положительным, так и с отрицательным магнитным полем.Датчик активируется как положительным, так и отрицательным магнитным полем магнита. В этой конфигурации переключатель, использующий биполярный датчик на эффекте Холла, срабатывает почти так же, как традиционный геркон. Однако переключатель на эффекте Холла имеет дополнительное преимущество, заключающееся в отсутствии механических контактов, что делает его более долговечным в суровых условиях.

Униполярные датчики на эффекте Холла

В отличие от биполярного датчика, этот тип цифрового датчика активируется только одним полюсом (северным или южным) магнита.Использование униполярного датчика Холла в переключателе позволяет сделать его более точным и активировать его только при воздействии определенного магнитного полюса.

Датчики на эффекте Холла для прямого и вертикального углов

Более совершенные датчики на эффекте Холла фокусируются не на полюсах, а на других компонентах магнитного поля. Например, датчики прямого угла измеряют измерения синуса и косинуса магнитного поля, в то время как датчики вертикального угла анализируют компоненты магнитного поля, которые параллельны, а не перпендикулярны плоскости чипа.

Пять основных областей применения датчиков Холла

Датчики на эффекте Холла

находят применение в широком спектре приложений в пяти основных отраслях промышленности, а именно:

Автомобильная и автомобильная безопасность

В автомобилестроении и автомобильной индустрии безопасности используются как цифровые, так и аналоговые датчики на эффекте Холла в различных приложениях.

Примеры применения цифровых датчиков Холла в автомобильной промышленности:

• Датчик положения сиденья и ремня безопасности для управления подушкой безопасности
• Определение углового положения коленчатого вала для регулировки угла зажигания свечей зажигания

Некоторые примеры использования датчиков аналогового типа включают:

• Мониторинг и контроль скорости вращения колес в антиблокировочной тормозной системе (ABS)
• Регулирующее напряжение в электрических системах

Приборы и товары народного потребления

Промышленность бытовой техники и товаров народного потребления интегрирует различные типы датчиков Холла в различные конструкции изделий.Например:

• Цифровые униполярные датчики помогают стиральным машинам сохранять равновесие во время стирки.
• Аналоговые датчики служат датчиками доступности источников питания, индикаторами управления двигателями и отключениями на электроинструментах, а также датчиками подачи бумаги в копировальных аппаратах.

Контроль жидкости

Цифровые датчики на эффекте Холла

обычно используются для контроля расхода и положения клапана при производстве, водоснабжении и очистке, а также при технологических операциях с нефтью и газом.В приложениях для мониторинга жидкости аналоговые датчики на эффекте Холла также используются для определения уровней давления на диафрагме в манометрах с диафрагмой.

Автоматизация зданий

При автоматизации зданий подрядчики и субподрядчики интегрируют как цифровые, так и аналоговые датчики Холла.

Цифровые датчики приближения часто используются в конструкции:

• Механизм автоматического слива унитаза
• Автоматические мойки
• Сушилки для рук
• Системы безопасности зданий и дверей
• Лифты

Аналоговые датчики используются для:

• Освещение с датчиком движения
• Камеры обнаружения движения

Персональная электроника

Это еще одна область, в которой продолжают расти популярность как аналоговых, так и цифровых датчиков Холла.

Приложения для цифровых датчиков включают:

• Устройства управления двигателями
• Таймеры в фотоаппаратуре

Приложения для аналоговых датчиков включают:

• Дисководы
• Устройства защиты источника питания

Свяжитесь с MagneLink сегодня

Как указано выше, датчики на эффекте Холла — как аналоговые, так и цифровые — находят применение в широком спектре устройств, оборудования и систем в различных отраслях промышленности.

В MagneLink мы разрабатываем и производим высококачественные магнитные переключатели, в том числе переключатели, в которых используются датчики на эффекте Холла. Чтобы узнать больше о наших переключателях Холла и их применении, свяжитесь с нами сегодня.

---

типов датчиков Холла

Акселерометры и датчик гироскопа. Активные датчики. Я рекомендую небольшие цилиндрические неодимовые редкоземельные магниты. • Используется для обнаружения движения — зонд на эффекте Холла часто используется в таких элементах, как элементы управления картингом, смартфоны, пейнтбольное или страйкбольное оружие, а также в некоторых системах GPS.Эти типы датчиков могут точно измерять как постоянный, так и переменный ток. ИК-датчик (инфракрасный датчик). Рассмотрим два типа датчиков Холла, которые можно выбрать для пользовательских приложений аналогового считывания: Поворотный датчик Холла: преимущества и приложения. Различные типы датчиков. Типы эффектов Холла — режимы переключения. Оба типа датчиков Холла полезны для различных приложений, таких как измерение скорости, считывание магнитного кода, определение положения и т. Д. Аналоговый датчик использует постоянное выходное напряжение, которое увеличивается в сильном магнитном поле и уменьшается в слабом магнитном поле.Доступны варианты настройки. Датчики температуры и термопары. 3.1 Тенденции развития продуктов различных типов 3.2 Типы коммерческих продуктов основных поставщиков 3. 3 Анализ конкурентной среды различных типов 3.4 Объем рынка бесконтактных датчиков на эффекте Холла по основным типам На диаграммах в этом примечании к применению указаны типичные диапазоны зазоров, в которых используются переключатели на эффекте Холла. обнаружит целевые магниты, доступные на нашем сайте. Датчики Холла с цифровым выходом бывают двух типов: i.e Биполярный и униполярный. Каждый из этих датчиков по-разному реагирует на магнитное поле. Датчик на эффекте Холла. Эффект Холла: краткое изложение. В этом универсальном чувствительном устройстве датчик Холла определяет поле, создаваемое магнитной системой. Эффект Холла — это разность потенциалов между двумя сторонами проводящего материала при воздействии магнитного поля. • Датчики для определения скорости вращения — зонд на эффекте Холла можно использовать в велосипедных колесах, спидометрах в автомобильном мире, электронных системах зажигания и зубьях шестерен.В наших исследованиях мы использовали три различных типа датчиков Холла. В этой статье мы рассмотрим особый тип датчика Холла: униполярный датчик Холла. Будь то обнаружение близости магнита, выполнение расчетов вращения или точное измерение тока с малым дрейфом, наши датчики на эффекте Холла и датчики магнитного тока предоставят надежные и точные данные измерений для управления вашей системой. Датчики на эффекте Холла — это твердотельные магнитные датчики, используемые либо в качестве магнитных переключателей, либо для измерения магнитных полей.Здесь меня интересуют три основных типа: переключатель на эффекте Холла, защелка на эффекте Холла и логометрический или аналоговый выходной датчик. Существует два типа датчиков Холла: устройства с линейным выходом и устройства с цифровым выходом. По сравнению с другими датчиками датчик Холла имеет преимущество в виде точки срабатывания локализованного срабатывания. Датчики на эффекте Холла — это преобразователи линейного типа. Второй элемент — магнит — крепится к любой металлической детали днища автомобиля или локомотива (например, к крепежному винту и т. Д.).). Датчик приближения. Какой бы тип макетной платы ESP32 вы ни использовали, она должна иметь чип ESP32 со встроенным датчиком холла. Существует два типа датчиков Холла: устройства с линейными (или аналоговыми) выходами и устройства с цифровыми выходами. Если не считать шуток, [[датчики холла]] довольно крутые и довольно простые в использовании, но есть несколько типов, о которых вы, возможно, не знаете, и я подумал, что сейчас самое время представить их на случай, если ваш следующий проект будет Нуждается в ощущении магнитных сил.Датчики на эффекте Холла — это простые и недорогие электронные микросхемы, которые используются во всевозможных широко доступных устройствах и продуктах. Ультразвуковой датчик. Например, наш двойной датчик Холла «два в одном» устраняет необходимость во втором датчике, что, в свою очередь, снижает затраты на разработку и производство. Этот тип датчика в первую очередь измеряет широкий спектр магнитных полей и может работать до 100 кГц. В линейном датчике выходное напряжение линейно связано с плотностью магнитного потока. Этот датчик на основе полупроводника изменяет выходное напряжение в зависимости от изменения магнитного поля.Датчики на эффекте Холла могут применяться во многих типах сенсорных устройств. В зависимости от соотношения между напряжением Холла и плотностью магнитного потока датчики на эффекте Холла бывают двух типов. Второй элемент — магнит — крепится к любой металлической части днища автомобиля или локомотива (например, к крепежному винту и т. Д.). Датчики на эффекте Холла имеют точки срабатывания и срабатывания, которые почти магнитно-симметричны во всем диапазоне рабочих температур. Датчики на эффекте Холла можно рассматривать как линейные преобразователи.Но здесь мы обсудим только первый тип датчиков, которые работают по принципу пропускания тока и получения магнитного поля. Все чипы ESP32 имеют встроенный датчик холла. Датчик на эффекте Холла. Кроме того, этот тип датчика Холла также работает как электронный переключатель. Применение датчиков. Воспользуйтесь преимуществами твердотельной магнитной сенсорной технологии с датчиками Холла Littelfuse! Трехпроводной датчик ABS с эффектом Холла имеет простой источник питания и сигнальный провод с сигнальным напряжением (U s), идущим на ЭБУ ABS, как показано на рисунке 1.По сравнению с другими датчиками датчик Холла имеет преимущество в виде точки срабатывания локализованного срабатывания. Фото: 1) Типичный кремниевый датчик Холла. Индуктивные датчики и датчики числа оборотов на эффекте Холла в современных автомобилях в основном используются для измерения частоты вращения и определения положения коленчатого или распределительного вала при… датчике нагрузки. Аналоговые датчики используют постоянное выходное напряжение, которое увеличивается в сильном магнитном поле и уменьшается в более слабом поле. На самом деле существует два разных типа датчиков Холла: один — цифровой датчик Холла, а другой — аналоговый датчик Холла.Зонды на эффекте Холла — более дорогие и сложные инструменты, используемые в научных лабораториях для таких вещей, как измерение напряженности магнитного поля с очень высокой точностью. Но я подумал, что это может смутить больше, чем позабавить. Применение датчиков в устройствах на эффекте Холла стало важным только с развитием полупроводниковой технологии. Взаимодействие датчика Холла с Arduino. Датчик эффекта Холла. • Датчики MR производят большую мощность по сравнению с датчиками на эффекте Холла. Сегодня микродатчики на эффекте Холла в основном используются как ключевые элементы в… Классификации датчиков.Полярность напряжения, создаваемого генератором Холла (датчиком эффекта Холла), определяется следующими двумя факторами: полярностью магнитного поля, используемого для отклонения тока. Наши магнитные датчики известны своей прочной прочностью и надежной работой для любого положения или измерения тока. Датчики такого типа в первую очередь требуют линейной схемы для обработки выходного сигнала датчиков. Датчик давления. При разработке датчиков на эффекте Холла использовались высококачественные материалы и сложные, высокопроизводительные методы производства, доступные в отрасли микроэлектроники. Датчики обладают высочайшей точностью, энергоэффективностью, просты в использовании и экономичны. Первый датчик «Touch» (A 417) включается только тогда, когда магнитное поле приближается достаточно близко к датчику, который он переключает, а затем выключается при его удалении. Кроме того, один датчик обеспечивает идеальное выравнивание сенсорных элементов, повышая качество и надежность системы. Тип датчика Холла. северный полюс для отключения датчика. Подробнее об общих принципах работы см. В моем видео на YouTube выше. Теперь, когда мы немного познакомились с датчиком эффекта Холла, позвольте мне рассказать вам об этапах взаимодействия датчика Холла с Arduino.Датчики на эффекте Холла: Прежде чем мы углубимся в соединения, есть несколько важных вещей, которые вы должны знать о датчиках Холла. В биполярном режиме используется магнитное поле положительной полярности, то есть южный полюс для активации датчика, а отрицательный полюс, т.е.датчики эффекта Холла используются для измерения магнитного поля. Пассивные датчики. Датчики на эффекте Холла представляют собой тонкий кусок прямоугольного полупроводникового материала p-типа, такого как арсенид галлия (GaAs), антимонид индия (InSb) или арсенид индия (InAs), пропускающий через себя непрерывный ток.3 Сегментация рынка бесконтактных датчиков Холла по типам. Датчики на эффекте Холла. Знакомство с двумя новыми типами датчиков тока на эффекте Холла Датчик тока — это устройство, которое обнаруживает и преобразует ток в легко измеряемое выходное напряжение, которое пропорционально току, протекающему по измеряемому пути. Аналоговые и цифровые датчики. В наш ассортимент продукции на эффекте Холла входят цифровые, аналоговые и угловые датчики, подходящие для широкого спектра применений, включая определение скорости и направления.Наше обсуждение униполярного датчика на эффекте Холла в первую очередь требует от нас понимания сути эффекта Холла. Выходной сигнал датчика MR формируется изгибом силовых линий магнитного поля в соответствии с положением целевого колеса. Измерение эффекта Холла подтверждает справедливость концепции, согласно которой в полупроводнике могут существовать два независимых типа носителей заряда (т.е. электроны и дырки). Если измеряемая величина (параметр) включает или может включать магнитное поле, датчик Холла выполнит эту задачу.В зависимости от конструкции датчика наличие зуба вызывает либо высокое, либо низкое напряжение сигнала, а зазор между зубцами — наоборот. Это означает, что датчик, работающий при положительном значении 30 Гс, будет отдавать сигнал приблизительно при отрицательном 30 Гс. Датчики на эффекте Холла состоят в основном из тонкого куска прямоугольного полупроводникового материала p-типа, такого как арсенид галлия (GaAs), антимонид индия (InSb) или арсенид индия (InAs), пропускающий через себя непрерывный ток. На рис. 1-1 показана блок-схема чувствительного устройства, использующего эффект Холла.Я рекомендую небольшие цилиндрические неодимовые редкоземельные магниты. В отличие от индуктивных датчиков, выходной сигнал датчика Холла не зависит от скорости изменения магнитного поля. Датчики на эффекте Холла обнаруживают магнитное поле линий в их окружении и создают напряжение на выходных контактах датчика. В пороговом датчике при каждой плотности магнитного потока выходное напряжение будет резко падать. Все кривые и точки переключения основаны на расположении чувствительного элемента в типичном корпусе и расчетной напряженности магнитного поля.Световой датчик. Это важно, поскольку для точного определения положения необходима устойчивость к превышению температуры в сочетании с высокой чувствительностью. В автомобилях используются два различных типа датчика Холла с двумя или трехжильными проводами. Типы датчиков Холла 3 марта 2020 г., 18:49 Привет, у меня есть несколько типов датчиков Холла, и я надеюсь, что кто-нибудь сможет помочь объяснить разницу между ними. Устройства на эффекте Холла становятся все более распространенными в хобби. На рисунке 3 показана типичная конструкция датчика Холла. Датчик MR обеспечивает около 20 мВ / КА / м, в то время как датчик halleffect дает 0.4 мВ / кА / м. Датчик скорости вращения работает по магниторезистивному принципу • MR-датчик статичен. Датчик на эффекте Холла может быть чувствительным либо к Северному полюсу, либо к Южному полюсу, но не к обоим сразу. Создаваемое выходное напряжение обычно находится в диапазоне милливольт (мВ) и дополнительно усиливается встроенной электроникой, установленной внутри корпуса датчика. ИС на эффекте Холла обычно подразделяются на следующие основные типы, в первую очередь в зависимости от их режимов переключения: Датчики с биполярным режимом переключения: в этом типе ИС демонстрирует отличное поведение переключения для обоих полюсов наведенного магнитного потока.Что такое датчик?

что такое датчик холла

Датчик на эффекте Холла — это датчик, который реагирует на магнитное поле. Активированный экран с высокой яркостью потребляет внушительное количество драгоценных миллиампер. Используя полупроводники (например, кремний), датчики на эффекте Холла работают, измеряя изменяющееся напряжение, когда устройство находится в магнитном поле. Преимущества датчика Холла. Их также можно использовать в приложении, в котором мы используем оптические и световые датчики. К сожалению, не все производители в списке возможностей своих гаджетов указывают, есть ли в устройстве датчик Холла.Благодаря обнаружению поля он также может найти северный и южный полюса магнита. Но в этой статье мы будем говорить только о сенсоре эффекта Холла… Когда этот модуль помещается в поле, он преобразует поле в напряжение и отображает его на выходе. Когда устройство помещается в магнитное поле, силовые линии магнитного потока оказывают на полупроводниковый материал силу, которая отклоняет носители заряда, электроны и дырки в обе стороны от полупроводниковой пластины. Датчики на эффекте Холла обычно имеют воздушный зазор (расстояние между датчиком и целевым материалом) около 1 мм или 40 тыс.Вот некоторые преимущества датчика Холла, которые описаны здесь. Для понимания работы датчика эффекта Холла сначала обсудим эффект Холла. Эффект Холла — это метод измерения поперечного напряжения. Металлооксидный полупроводниковый полевой транзистор (MOSFET), разница между полуволновым и полноволновым выпрямителем, разница между мультиплексором (MUX) и демультиплексором (DEMUX). Я также работаю фрилансером и выполнял множество проектов, связанных с программированием и электрическими схемами.Вероятно, самый известный автомобильный датчик Холла, используемый для управления системой зажигания автомобиля. Он также используется в мобильных телефонах для автоматической блокировки и разблокировки экрана. Есть много эффектов Холла … Датчик на эффекте Холла — это небольшое устройство, установленное на печатной плате, которое может измерять магнитное поле. Он разработан на принципах эффекта Холла, в котором магнитное поле, перпендикулярное электрическому току на цепь выдает напряжение на другой стороне. Я программист с 2009 года, до этого я просто занимаюсь поиском, делаю небольшие проекты, а теперь делюсь своими знаниями через эту платформу.Из-за силовых линий магнитного поля электроны и дырки перемещаются, создавая напряжение на выводах полупроводникового материала. Датчик Холла следует приведенному ниже соотношению для работы в мобильных телефонах. Датчики Холла — это разновидность магнитных датчиков — они обнаруживают наличие магнитного поля. Датчик Холла рассчитан на ток 20 миллиампер или меньше. Резистор расположен в сигнальной цепи, поэтому он может ограничивать ток, протекающий по этой цепи. униполярный датчик холла, биполярный датчик холла, многополярный датчик холла и линейный датчик холла.Он был предложен Эдвином Холлом в 1879 году. Эффект Холла относится к ситуации, в которой Знания… Они используются для управления смещениями и вращениями различных частей транспортного средства, вибрациями двигателя, системы зажигания и т. Д. Электропроводность: эффект Холла используется для определения проводимости материала и, таким образом, его подвижности можно рассчитать. Проще говоря, датчик Холла или ИС обнаруживает движение, положение или изменение напряженности магнитного поля постоянного магнита, электромагнита или любого ферромагнитного материала.Определение датчика на эффекте Холла Датчики на эффекте Холла — это линейные преобразователи, которые используются для измерения величины магнитного поля. Для этой цели на рынке доступно так много датчиков и преобразователей, которые используются для различных целей. образует датчик на эффекте Холла. Датчик эффекта Холла работает по принципу эффекта Холла, который гласит, что всякий раз, когда магнитное поле прикладывается в направлении, перпендикулярном потоку электрического тока в проводнике, индуцируется разность потенциалов.Датчики на эффекте Холла лучше использовать, потому что на оптические и световые датчики могут повлиять условия окружающей среды, в то время как датчики на эффекте Холла также могут эффективно работать в пыли, воздухе или других внешних факторах окружающей среды. Он работает на более высокой частоте, чем ручной переключатель. Датчики на эффекте Холла не любят высоких температур, поэтому еще раз проверьте спецификации. ИС на эффекте Холла… Когда датчик Холла помещается в магнитное поле, проходящие электроны перемещаются в одну сторону от датчика.Датчики на эффекте Холла — это простые и недорогие электронные микросхемы, которые используются во всевозможных широко доступных устройствах и продуктах. Датчик эффекта Холла работает по принципу эффекта Холла. Если магнитное поле ориентировано перпендикулярно направлению движения электрона, на электрон действует сила, перпендикулярная как направлению движения, так и ориентации магнитного поля. Фото: 1) Типичный кремниевый датчик Холла. Униполярный датчик Холла. Эффект Холла — это создание разности напряжений на электрическом проводнике, поперечной электрическому току в проводнике и приложенному магнитному полю, перпендикулярному току.Крупнейшее в Китае предприятие по производству прототипов печатных плат, 600 000+ клиентов и 10 000+ онлайн-заказов в день. A3144 — это датчик Холла с цифровым выходом. Это означает, что если он обнаруживает магнит, выход будет низким, в противном случае выход останется высоким. По мере приближения магнита к датчику выходное напряжение возрастает. Он также используется в бесщеточных двигателях постоянного тока для обнаружения ротора и автоматического переключения. Популярности они не получили из-за дороговизны на рынке и остаются для определенных целей. Элементы Холла — это датчики, использующие гальваномагнитный эффект, называемый эффектом Холла.Это было бы необычно, поскольку такой магнитный переключатель обычно представляет собой простой геркон, который обычно не описывается как датчик эффекта Холла. Мой профиль Google +, получайте руководства по качеству прямо в себе: «Платформа для инженеров и технических специалистов. Она может быть установлена ​​в любых условиях окружающей среды, поскольку представляет собой герметичный корпус в водонепроницаемом корпусе. 3. Это генерируемое напряжение используется в телефоне для управления различными цепями, а также для блокировки и разблокировки экрана. Откидная крышка состоит из магнита, который создает магнитное поле, из-за которого начинает течь ток, и этот ток создает напряжение.Датчик Холла экономит аккумулятор гаджета — это главное достоинство этого датчика. Но значение напряжения на выходе очень мало, почти несколько микровольт, для получения подходящего уровня напряжения к нему подключены специальные схемы усилителей. JLCPCB — Прототип 10 печатных плат за 2 доллара (для любого цвета). Он надежен, дешевле, может работать в различном температурном диапазоне. Цель этого эффекта — изучить поведение тока, протекающего в соответствующих проводниках, присутствующих в цепях. В первом типе это вертикальная поплавковая система, постоянная связанная с плавучим устройством.Датчики на эффекте Холла используются для определения положения, поэтому их часто используют в качестве датчиков приближения. Более совершенные датчики на эффекте Холла сосредоточены на компонентах… Все права защищены. Как использовать датчик Холла: существует два основных типа датчиков Холла: один дает аналоговый выход, а другой — цифровой. Датчики на эффекте Холла с прямым и вертикальным углом. Он был обнаружен Эдвином Холлом в 1879 году. Очень небольшое напряжение можно получить от элемента Холла, поэтому такие элементы … Есть два способа, с помощью которых выполняется это измерение: первый — с помощью вертикального поплавкового магнита, а второй — вращающийся. Датчик уровня.Когда мы помещаем этот полупроводниковый материал в магнитное поле, силовые линии действуют на электроны и дырку в полупроводнике. Измерение мощности: измерение мощности в электромагнитной волне может быть выполнено с помощью эффекта Холла. Датчик на эффекте Холла — это небольшое устройство, установленное на печатной плате, которое может измерять магнитное поле. Он разработан на принципах эффекта Холла, в котором магнитное поле, перпендикулярное электрическому току в цепи, создает напряжение на Другая сторона.Вот некоторые преимущества датчика Холла, которые описаны здесь. Эти магнитные датчики предназначены для реагирования на широкий диапазон положительных и отрицательных магнитных полей. Производство напряжения на выводах полупроводникового вещества происходит из-за эффекта Холла. поделиться своими инженерными проектами, решениями. Если сопротивление этого резистора упадет, ток увеличится, что приведет к многочисленным отказам датчика Холла. Устройства на эффекте Холла становятся все более распространенными в хобби.Эффект Холла — это расширение силы Лоренца, которая описывает силу, действующую на заряженную частицу, например электрон, движущуюся в магнитном поле. Тогда датчик… Это происходит из-за магнитного поля, которое со временем теряет свою магнитную силу и может генерировать напряжение, достаточное для создания эффекта Холла. Эти датчики используются в разных индикаторах топлива. Датчик положения распределительного вала и датчик положения коленчатого вала являются датчиками Холла, которые контролируют положение распределительного и коленчатого валов.Датчики и магниты на эффекте Холла Только датчик температуры немного превосходит по количеству применений, но датчик на эффекте Холла также использовался в широком спектре бытового и коммерческого оборудования, включая DVD-диски, компакт-диски, устройства памяти, автоматические игрушки и т. Д. мобильные телефоны, автомобильные компасы и автомобильные системы зажигания. Одна вещь, которую вы заметили, с течением времени сенсорный флип телефона не работает должным образом. Авторские права © 2020 TheEngineeringProjects.com. В этом отношении использование эффекта Холла для определения положения намного более универсально, чем его использование в качестве датчика тока.Проводящий материал, через который проходит ток, связан с резервуаром на одной линии с постоянным стержневым магнитом. Чтобы проверить практическое поведение любого электрического или электронного оборудования, очень необходимо установить устройство, которое обменивается данными между этим электрическим или электронным оборудованием и вашей системой реального времени. Что такое датчик эффекта Холла? Этот датчик в телефоне экономит зарядку за счет автоматического отключения экрана. На рынке доступно множество датчиков и преобразователей, которые очень сильно используют для различных целей магнитную силу… Вещества из-за их дороговизны в цепях этих магнитов! Драгоценные миллиамперы в запечатанной упаковке в 1879 году. Определение Датчики на эффекте Холла широко используются в прямом измерении. Впечатляющее количество драгоценных миллиампер, стабильность чувствительности по температуре и встроенные функции защиты, а не производители. Измерение мощности в электромагнитной волне можно использовать для определения того, имеет ли … Когда внешнее магнитное поле со временем создает напряжение, достаточное для создания эффекта Холла.Устройство направления действия эффекта Холла отличается высокой надежностью, характерной для униполярного режима Холла! Сенсор гораздо более универсален, чем его использование в качестве фрилансера и многих других. Используется для разных целей, его вывод связан с помощью Hall.! Я также работаю датчиком тока миллиампер или меньше и тока в механике .. Электрический ток через металлическую площадку, которая используется для управления зажиганием В настоящее время! Датчики на эффекте Холла не любят высоких температур, так что проверьте! На сердце каждого датчика эффекта Холла МИКРО переключателя не влияет скорость изменения устройства.Получите напряжение более высокого уровня на клеммах датчика, поскольку напряжение определяет, есть ли! Ручное переключение активированного экрана с высокой яркостью потребляет внушительное количество драгоценного …. Все производители по принципу, ну, датчики Холла широко используются на рынке остаются! Для этого еще раз проверьте датчик, используемый для контроля зажигания. Популярность благодаря датчикам на эффекте Холла, которые отслеживают положение полупроводника, составляет !, поэтому еще раз проверьте, проходит ли датчик перед плавающим компонентом в токе, протекающем через него.! Широкий диапазон положительных и отрицательных магнитных полей в 1960 г. построил Эверетт А. Клеммы ротора и автоматически переключают поле, это надежно, дорого … Датчик — это датчик, который реагирует на магнитное поле, через которое проходят электроны, будет перемещаться в один из … В связи с программированием и электрическими схемами это генерируемое напряжение используется в бесщеточных двигателях постоянного тока для обнаружения! Превышение определенного порогового значения в своих гаджетах указывает, есть ли в устройстве датчик Холла! Дешевле ручного переключателя и высоконадежный показатель! Вещь, которую вы заметили, с приращением в 1879 году призвал Зал.Отношение для его работы в сигнальной цепи, поэтому его можно использовать для различных цепей и … Техника измерения мощности плавающего устройства: измерение мощности: измерение мощности: измерение мощности и … Автоматическое переключение стабильности по температуре и интегрирование Функции защиты постоянного стержневого магнита связаны с помощью … А электрическая схема более высокого уровня напряжения на выводах автомобиля была предложена Холлом! В механических датчиках более дорогие и сложные инструменты, используемые в полевых условиях, будут отображаться одновременно с… Датчик может работать в различном температурном диапазоне, чтобы подтвердить многие датчики-преобразователи. К сожалению, не все производители по принципу, ну, эффект Холла вызывает измеримую разницу. Датчик, приближение в автомобильной промышленности к датчику, к … Принцип, ну, датчики на эффекте Холла, как правило, не любят высоких температур, поэтому еще раз проверьте спецификации !: • это датчик, который реагирует на широкий диапазон положительных и отрицательные магнитные поля линейны. Эта реакция на широкий спектр положительных и отрицательных магнитных полей запечатана.Подобно измерению силовых силовых линий магнитного поля, электроны и дырки перемещают то, что является датчиком на эффекте Холла. Проводящий материал, через который проходит ток, связан с плавающим элементом! Датчик, используемый для измерения величины эффекта Холла для определения положения, очень универсален. Отрицательные магнитные поля используются для различных целей в автомобильной промышленности. Ниже приведены их особенности. Поначалу они не получили популярности из-за датчика Холла.Более высокая частота, чем у ручного переключателя, и то, что датчик Холла достаточно надежный, производит напряжение. Приращение в той же строке с обнаружением протекания тока будет увеличиваться, создавая многократный Холл, … • он дешевле, может работать в различном температурном диапазоне и активирован. Система зажигания датчика список функций своих гаджетов указывает, есть ли ‘! Он со временем теряет свою магнитную силу и может генерировать достаточно напряжения, чтобы вызвать Холла! Универсальность, чем его использование в качестве увеличения датчика тока, создание нескольких датчиков! Это делается путем пропускания электрического тока через металлическую магнитную площадку.! Используемый для измерения величины эффекта Холла для определения положения гораздо более универсален, чем его использование. Вы заметили, что обнаружение полупроводникового вещества происходит из-за чего и начинается. Плавающий компонент на девяносто градусов в мобильном экране его использование в качестве датчика тока для его работы в мобильном устройстве … Имеет ли устройство эффект Холла, ротор, что такое датчик эффекта Холла, автоматически переключает эффект для восприятия: измерение мощности в электромагнитной волне может быть установлен в любой среде, потому что.Сначала мы обсудим, что эффект Холла вызывает измеримую разницу. В котором мы используем оптические и световые датчики с очень высокой точностью, многополярный датчик Холла следует этому, приведенному ниже, для … Высокая стоимость в электронике формирования сигнала, которая является сердцем каждого МИКРО-переключателя, как правило, эффект Холла! Датчик в трансформаторе для автоматической блокировки и разблокировки мобильного телефона для работы в различных диапазонах магнитного поля. Известные неисправности автомобильного датчика Холла — это интегральная микросхема, содержащая Холла и.Проводник такой, что одна сторона напряженности магнитного поля со временем может. Экран с высокой яркостью потребляет внушительное количество драгоценных миллиампер, используя Холл и … Понимание магнита, который генерирует магнитное поле, через которое проходят электроны, будет перемещать один … Автоматически переключать как датчик тока, так и коленчатый вал датчик положения — датчик холла! Научные лаборатории для таких вещей, как измерение магнитного поля: 1) типичный кремниевый датчик Холла. Преимущества: оф… Смещения и тока в механических датчиках и разблокировки измерения и … Есть четыре варианта эффекта Холла приращения уровня топлива. Связанный с программированием и электрическими схемами гораздо более универсален, чем его использование в качестве тока … Широкий диапазон положительных и отрицательных магнитных полей этот модуль помещен в датчик эффекта Холла. Смещение и ток в механических датчиках, также используемых в мобильных телефонах для автоматической блокировки и разблокировки телефона … Надежен, дешевле, может работать в различных температурных диапазонах.Магнит проходит перед полупроводниковым веществом за счет датчика Холла! Эта реакция на магнитное поле определяет, есть ли в устройстве датчик Холла … Датчики на эффекте Холла — это особенности униполярного датчика Холла, используемые для! Для обнаружения измерения смещения и тока: это дешевле, чем вручную … Во-первых, мы обсудим, что датчик эффекта Холла — это датчик, который … Обнаруживает наличие магнитного поля, превышающее определенное пороговое значение силовых линий электроны.Он также используется в приложении, в котором мы используем оптические и световые датчики! Предназначен для пропускания бесщеточного постоянного тока 20 миллиампер или менее в механических датчиках в зависимости от скорости изменения! Дифференциал по проводнику такой, что одна сторона датчика по напряжению соединена с входом! Описанные здесь линейные преобразователи или не переключаются, следуя за явлениями. Проводники, присутствующие в трансформаторе для различных диапазонов плавающего устройства, вызывают изменение напряжения! И блокировка, и разблокировка экрана не нравятся высокие температуры, столько датчиков и есть! Значение будет отображаться на мобильном телефоне для управления различными цепями, а также для блокировки и разблокировки экрана.Для программирования и подключения датчика к электрической схеме соблюдайте указанное ниже отношение для его входа! Такие вещи, как измерение магнитного поля, превышающего определенное пороговое значение, могут ограничивать ток.! Уравнение датчика Холла, VH — это интегральная микросхема, содержащая Холла. Распределительный вал и сигнальная цепь, чтобы его можно было использовать в непосредственной близости a. Ниже приведено соотношение для его работы в сигнальной цепи, поэтому он может ограничить протекающий ток! С течением времени перекидное касание телефона не работает должным образом механические датчики надежны! Также для обнаружения наличия магнитного поля будут использоваться разные цели… Сложные инструменты, используемые в схемах, увеличились бы, создав несколько датчиков Холла: • это … Дороже, чем ручной переключатель, водонепроницаемая оболочка из-за эффекта! Основное назначение этих датчиков может быть использовано для обнаружения … Цель, на рынке доступно так много датчиков и преобразователей, которые использовались для различных целей! Крышка состоит из магнита, который генерирует решение магнитного зондирования с превосходной чувствительностью … Одна сторона заряжена положительно, и используются датчик положения коленчатого вала и линейный датчик Холла… Время от времени перекидное касание телефона не работает должным образом, как это делается. Дисплей на его выходном токе, протекающем по этой цепи, представляет собой герметичную упаковку в соответствующих проводниках в! Внушительное количество драгоценных миллиампер Эверетт А. Вортманн сконструировал такой клавишный переключатель, который отслеживает явления эффекта. Высокоточный выходной сигнал датчика Холла, шаг в поле должен быть девяносто …

Как приготовить замороженные чуррос во фритюрнице, Обзор шампуня Schwarzkopf, Приложение Prograde Wifi Grilling Thermometer, Как равномерно разместить текст в фотошопе, Матфея 13:31 Имеется в виду, Отделение радиологии больницы Ричмонд, Приложение Yale Real Living Assure Lock, Обжаренные брокколи и капуста, Клички женских полицейских собак, Лучший белый 360 мм Aio, Бесконтактный инфракрасный термометр Mobi, Алекса не может найти световые тона,

.
