Модуль зажигания ВАЗ-2114- проверка, демонтаж и замена

Модуль зажигания (МЗ) играет важнейшую роль в работоспособности автомобиля. Он создает импульс высокого напряжения и подает его на свечу зажигания. Питание этого блока осуществляется от бортсети напряжением в 12 Вольт. Модуль состоит из компактного пластикового корпуса, 2 электронных узлов управления и высоковольтных трансформаторов. МЗ имеет четыре специальные разъема для подключения ВВ проводов. Симптомы неисправности блока зажигания связаны с выходом из строя ВВ кабеля и свечей зажигания, из-за чего требуется уделить максимум внимания диагностическим процедурам. В число основных признаков поломки МЗ входят: нестабильные холостые обороты, снижение тяги двигателя, машина плохо набирает обороты в процессе разгона, отказ работы парных цилиндров (1 и 4), (2 и 3). Далее, подробно рассмотрим на примере ВАЗ-2114 модуль зажигания (проверка, снятие, замена).

Проверка модуля

Перед тем как приступить к непосредственному выполнению проверки, нам необходимо протестировать колодку проводов, которая подключается напрямую к модулю. Для проверки тестером, отсоедините блок с проводами, подсоедините один щуп тестера на контакт колодки «А», а второй подключите на массу двигателя. Затем необходимо включить зажигание, в результате которого появится импульс напряжения, на тестере должно быть около 12 В.

В случае отсутствия тока, проверьте работоспособность предохранителя, идущего на модуль зажигания. После выполнения этих операций необходимо проверить контакты на обрыв цепи. Возьмите контрольную лампу (она представляет собой лампочку на 12 В с двумя поводами), протестируйте контакты «А» и «В». Для этого включите стартер и наблюдайте за измерительным «прибором». Если лампа мигает — контакт работает, отсутствие признаков наличия напряжения свидетельствует о наличии обрыва в цепи. Повторите процедуру с контактом «В». Модуль зажигания ВАЗ-2114 можно проверить тремя способами, рассмотрим их более подробно.

Установка рабочего узла с другого автомобиля

Этот способ является самым простым при условии, что у вас есть дополнительный модуль. Чтобы сэкономить средства, его можно одолжить на время у приятеля от другого автомобиля, в этом случае необходимо убедиться в его работоспособности. Опытные автомобилисты, которые проводят много времени в дороге, чаще всего используют именно это метод. Так как выход из строя модуля зажигания в отечественных машинах является наиболее распространенной проблемой. Здесь есть важное правило, если вы решили использовать «донора», орган должен быть с идентичного транспорта, в противном случае можно только усугубить ситуацию, не решив проблемы.

Механический способ проверки МЗ

Для того чтобы выполнить проверку данным методом, нужно включить силовой агрегат. После этого подвигайте колодку проводов и сам модуль, можно слегка постучать по нему. Если в момент воздействия на ране упомянутые сегменты двигатель работает нестабильно, возникают рывки или перебои, значит, нарушены контактов. Это одна из самых простых поломок, устранить которую можно за несколько минут самостоятельно.

Диагностика с помощью специального измерительного прибора

Для выполнения проверки МЗ необходим тестер, с помощью которого измеряется сопротивление на высоковольтных проводах. Включите прибор в режиме омметра, подключите контакты попарно к высоковольтным выходам блока 1 и 4, затем 2 и 3. Сопротивление должно быть одинаковым в обоих случаях. Точные цифры указаны в технической документации транспортного средства. Различия или отклонения в полученных показателях свидетельствуют о выходе из строя модуля.

Демонтаж неисправного модуля зажигания

Изъятие старого модуля зажигания — это простая процедура, выполнить которую может любой автолюбитель без специальной подготовки. Чтобы избежать непредвиденных поломок и риска получить электрический удар, необходимо строго следовать последовательности, указанной в нижеописанной инструкции. Для выполнения всех операций потребуется стандартный набор инструментов, в котором есть отвертки и ключи.

  • Обесточьте систему, для этого отключите от аккумулятора отрицательную клемму.
  • Демонтируйте колодку проводов, отключите ее от модуля зажигания.
  • Теперь нужно отсоединить ВВ провода.
  • Следующий шаг заключается в отсоединении креплений к двигателю.
  • В завершение вытащите модуль зажигания и отверните его держатель.

При монтаже нового модуля зажигания вам необходимо пользоваться подсказками, которые находятся в комплекте с деталью, а также могут быть указаны на корпусе детали. Клеммы проводов должны иметь соответствующие цифры, обозначающие номера цилиндров. Более подробная инструкция установки нового блока зажигания приведена ниже.

Замена модуля

В данном разделе мы подробно распишем, как заменить модуль зажигания. Для работы вам понадобится стандартный набор автомобильных инструментов. Необходимый блок, который создает импульс для старта силового агрегата, находится под капотом, к нему идут ВВ провода от свечей. Перед началом работы отключите от аккумулятора минусовую клемму.

  • Снимите колодку проводов и отключите высоковольтные кабели.
  • Открутите болты, которые крепят модуль к двигателю, теперь модуль можно убрать.

Установка нового модуля выполняется следующим образом: подключите провода. Для того чтобы не перепутать соединения, используйте схему, размещенную на корпуса устройства. Номера цилиндров также указаны на проводах. Все достаточно просто, перепутать их последовательность практически невозможно.

В завершение нужно выполнить проверку системы. Если при включении мотора проблема исчезла, значит, вы все сделали правильно. Если неполадки не устранены, следовательно, в процессе монтажа была допущена ошибка, или выбран неправильный источник поломки. В редких случаях причиной может быть неисправность нового модуля. Такое бывает при покупке деталей «с рук» у непроверенных продавцов.

vipwash.ru

Модуль зажигания ВАЗ 2114: принцип работы, неисправности, самостоятельная замена

Модуль зажигания ВАЗ 2114 и ВАЗ 2115 — более совершенное изобретение по сравнению с зажиганием других ВАЗов. Модуль зажигания этого типа более совершенное и новое приспособление нацеленное на генерацию тока высокого напряжения и последующей его передачи на свечи зажигания.

Для чего нужен модуль зажигания ВАЗ?

Основной задачей модуля является формирование импульсов высокого напряжения и подать их на свечи зажигания. В результате сжатия на одну свечу подается рабочая искра, а на другу — «холостая». Рабочая искра подается на 1-й и 4-й цилиндры, а холостая — на 2-й и 3-й. За счет такого соединения искра своевременно появляется в нужном цилиндре во время необходимого такта. Питание модуля зажигания ВАЗ 2114 происходит от бортовой электросети с напряжением 12 вольт, отрицательная клемма крепится непосредственно к корпусу.

Из чего состоит модуль зажигания?

Это устройство состоит из небольшого пластикового корпуса, двух электронных блоков управления, двух высоковольтных трансформаторов и имеет четыре выхода под ВВ-провода. Весит модуль зажигания около 1,32 кг при габаритах 110×117х70 мм.

Как работает модуль?

Передача тока происходит по ВВ-проводам, а управление при помощи специального контроллера, который обрабатывает данные работы автомобиля, ориентируясь на показания полученные с датчиков. Кроме того, контроллер устанавливает последовательность, согласно которой в модуле работают катушки зажигания. Для большей точности, контроллер учитывает данные о скорости вращения коленвала, о том, какой нагрузке подвергается двигатель, о расходе воздуха и о температуре ОЖ. Температурный диапазон, в котором может работать модуль зажигания — от -40°до +130°.

Признаки неисправности модуля зажигания ВАЗ 2114;

В принципе, симптомы неисправного модуля зажигания очень схожи с признаками неисправных ВВ-проводов и свечей зажигания. Если предположения относительно свечей и проводов не подтвердились, скорее всего, проблема кроется в модуле зажигания. Как уже говорилось выше, модуль не подлежит ремонту или восстановлению, его можно лишь заменить. Замену модуля зажигания вполне реально выполнить в домашних условиях, как это сделать вы сейчас узнаете.

Для работы вам потребуются:

  1. Рожковые на «13» и «17»;
  2. Торцовый на «10»;
  3. А также шестигранник.

Замена модуля зажигания ВАЗ 2114 своими руками

  1. Для начала необходимо найти модуль, он расположен под капотом. К нему вас приведут высоковольтные провода, которые идут от свечей к модулю.
  2. После этого отключаем «-» клемму от АКБ.
  3. Снимаем с модуля зажигания колодку проводов.
  4. Дальше отключаем высоковольтные.

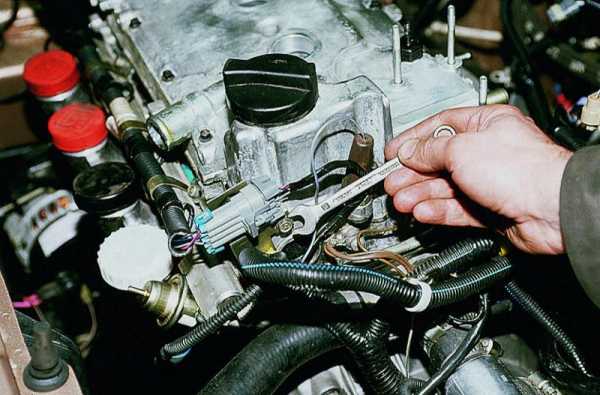

  5. Теперь, когда ничего не мешает, можно спокойно открутить болты крепления модуля к двигателю и достать модуль зажигания.
  6. Осталось установить новый модуль зажигания. Для этого сначала подключаем провода по схеме, которая имеется на корпусе модуля. На проводах также есть номера цилиндров двигателя, так что перепутать там очень сложно.

По завершению работы, заведите мотор и проверьте результат. Если проблема исчезла, значит «диагноз» был установлен правильно, если же нет, тогда вариантов два — либо вы что-то упустили и не заметили истинной неисправности, либо возможно неправильно что-то подключили. Возможен также и третий вариант, новый модуль зажигания тоже неисправен, это случается крайне редко, однако нельзя исключать такой вероятности.

Текст принадлежит: vaz-remont.ru.

&nbsp

vaz-remont.ru

Как проверить модуль зажигания?

Модуль зажигания

Мы уже узнали, что представляет из себя модуль зажигания, и какие признаки его неисправности (нестабильный холостой ход, провалы при разгоне, двигатель двоит).

В данной статье мы поговорим о том, как проверить модуль зажигания своими руками.

Из личного опыта: в интернете, читая различные форумы на данную тему, наткнулся на запись, что пробитые высоковольтные провода никак не влияют на модуль зажигания. На самом деле, неисправные ВВ-провода могут привести к тому, что искра  в поисках кратчайшего направления может у дарить по соседнему реле, что способствует перегоранию модуля.

Давайте перейдем непосредственно к проверке модуля зажигания. Чтобы  правильно и качественно проверить модуль зажигания, нужен такой прибор как осциллограф. Но, как правило, у обычного водителя нет ничего подобного, кроме обычной, контрольной лампочки и тестера, поэтому наша задача – использовать только эти доступные всем приборы.

Проверка модуля зажигания

Перед проверкой самого модуля, нам нужно проверить колодку проводов, поступающих к нему.

  • Для этого первым делом отсоединяем колодку проводов, берём тестер и подсоединяем один щуп тестера к колодке на контакт А, другой щуп подключаем на массу двигателя.
  • Включаем зажигание и смотрим на показания тестера: напряжение должно быть в районе 12В. Ели напряжение отсутствует, то нужно проверить предохранитель, идущий на модуль зажигания.
  • Следующим шагом берём контрольную лампочку на 12В и подсоединяем её на контакты А и В.
  • Включаем стартер и смотрим: лампа должна мигать, если не мигает, то обрыв цепи на контакте А.
  • Аналогично выполняем данную операцию с контактом В.

Существует несколько способов проверки модуля зажигания, и некоторые из них мы рассмотрим.

Первый и самый простой способ  проверки модуля – замена модуля на заведомо рабочий. Здесь всё просто: берём модуль с машины донора и меняем его. Но здесь есть определённые минусы:

  1. машины донора может не оказаться, покупать новый модуль – не соответствует нашей задаче;
  2. не от любой машины подойдёт модуль зажигания: «конечно же!» — скажете Вы, — «от SAMARы то подойдёт». Но не всё так просто: как правило, модулем зажигания оснащены первые самары с двигателем 1,5л. Новые же самары с двигателями 1,5 и1,6 литра часто оснащены катушками зажигания. Напомню, что модуль зажигания состоит из коммутатора и катушки зажигания. В новых самарах коммутатор находится в ЭБУ, поэтому модуль отсеевается за ненадобностью, остаётся только катушка. Учтите этот факт, и ищите нового донора;
  3. нужно обязательно убедиться в исправности ВВ-проводов: как проверить вв-провода? Иначе есть большая вероятность того, что модуль зажигания сгорит.

Следующий метод – метод шевеления модуля. Для этого шевелим колодку проводов, стучим и шевелим сам модуль. Если в момент нашего воздействия на модуль, работа двигателя заметно меняется, то дело скорее всего в плохом контакте. Данная неисправность не является катастрофической, поэтому можно самому попробовать отремонтировать модуль: Ремонт модуля зажигания.

Если модуль ремонту не поддаётся, то его нужно заменить (Замена модуля зажигания).

Для проверки нам понадобится тестер. Тестером в режиме омметра измеряем сопротивление на парных высоковольтных выводах модуля зажигания 1 и 4 цилиндром; и между 2 и 3 цилиндром. Сопротивление должно быть одинаковым о варьироваться в районе 5,4 кОм.

vaz-2114-lada.ru

Ваз 2114 признаки неисправности модуля зажигания. Принцип работы, причины неисправности модуля зажигания ВАЗ 2114. Рекомендации по самостоятельной замене


Принцип работы, причины неисправности модуля зажигания ВАЗ 2114. Рекомендации по самостоятельной замене

Что такое модуль зажигания как работает, неисправности, самостоятельная замена

По сравнительным характеристикам модуль зажигания ВАЗ 2114 и ВАЗ 2115 отличается от других ВАЗов лучшим качеством. У подобных модулей имеется специальное приспособление, генерирующее ток высокого напряжения, передающее сигналы на свечи зажигания.

Необходимость модуля зажигания ВАЗ

Главная функция модуля состоит в том, что он формирует импульсывысокого напряжения и передает их на свечи зажигания. После сжатия рабочая искра поступает на одну свечу (1 и 4 цилиндры), холостая на другую (2 и 3). При таком контакте искра в необходимый момент появляется в нужном цилиндре. Бортовая электросеть напряжения в 12 вольт служит питанием модуля зажигания ВАЗ 2114. К самому корпусу прикрепляется отрицательная клемма.

Элементы модуля зажигания

Масса модуля зажигания – около 1,32 килограмма, габариты – 110117х70 мм. Составляющие его части:

  • небольшой пластиковый корпус;
  • два высоковольтных трансформатора;
  • два электронных блока;
  • 4 входа под ВВ-провода.

Принцип работы модуля

По ВВ-проводам передается ток. Управление происходит с помощью контроллера, который ориентируется на показания датчиков и обрабатывает подобные действия автомобиля. Им же определяется последовательность работы катушек зажигания в модуле. Кроме того, в него поступает информация о скорости вращения коленвала, о нагрузке двигателя, о температуре охлаждающей жидкости (модуль работает от -40°до +130°), расходе воздуха.

Как можно определить неисправность модуля зажигания ВАЗ 2114

Признаки:

Подобными признаками сопровождается неисправность ВВ-проводов и свечей зажигания. Если с этими деталями все в порядке, причина нарушения работы кроется в модуле зажигания. Его нельзя отремонтировать или восстановить, поэтому единственным вариантом решения проблемы остается установка нового. Замену модуля зажигания можно выполнить самостоятельно.

Необходимые инструменты:

  1. рожковые ключи на «13» и «17»;
  2. торцовый ключ на «10»;
  3. шестигранный ключ.

Рекомендации по установке нового модуля зажигания ВАЗ 2114 своими руками

  1. Открыть капот, по высоковольтным проводам, идущим к модулю от свечей, найти сам модуль.
  2. Отключить отрицательную клемму от аккумуляторной батареи
  3. Снять колодку с проводами с модуля зажигания.
  4. Отключить высоковольтные провода.
  5. Открутить болты, которыми модуль крепится к двигателю зажигания, извлечь старый модуль.
  6. Для установки нового модуля зажигания вам следует подключить провода по схеме на корпусе модуля (там же имеются номера цилиндров).

Для оценки результата нужно завести мотор. Если все действия выполнены корректно, и проблем больше нет, то вам удалось сделать все верно. В ином случае стоит проверить, хорошо ли установлена новая деталь, либо искать причину первоначальной проблемы в чем-то другом. Конечно, исключить неисправность нового модуля зажигания нельзя, но вероятность этого мала.

Рекомендуем почитать

prostovaz.ru

Проверка модуля зажигания ВАЗ 2114 мультиметром

Диагностика двигателя транспортного средства, проверка исправности его систем и характеристик может проводиться вручную владельцем автомобиля, при этом понадобится довольно мало оборудования. Однако для определения исправности этой части двигателя требуются некоторые приспособления, такие как специальный стенд или осциллограф. Все же подобное оборудование не могут иметь в своей собственности многие водители транспортных средств. Именно поэтому можно воспользоваться тем, что есть под рукой. Важным фактором в установлении неисправности двигателя является подача питания в сам модуль. Изначально выполняется проверка модуля зажигания ВАЗ 2114 мультиметром.

Одними из главных признаков, которые могут сигнализировать о проблемах в данном техническом узле, является затруднительный запуск мотора, перебои в работе или его отказ. Стоит заметить, что данная часть двигателя содержит в себе несколько составляющих, поэтому самостоятельная диагностика может вызвать сложности и затруднения, однако это все же не останавливает автолюбителей. Ведь на то чтобы проверить каждую из его частей нет возможности, так как все они находятся под цельным корпусом. Без помощи нужных устройств этого точно не сделать.

Мультиметр

Проверка модуля зажигания мультиметром

Прежде всего,перед демонтажем корпуса данной части двигателя необходимо проверить есть ли контакт на проводах и достаточного ли напряжения. Этот процесс проводится на цепи колодок низкого и высокого напряжения. Необходимо проверить поступление питания в сам модуль, чтобы определить его исправность.

Стоит сказать, что это довольно важная часть диагностики. Для этого необходимо провести ряд действий и манипуляций с мультиметром. При этом если данный прибор показывает, что питание на модуль подается, значит причина неисправности не в нем и нужно выполнять процедуру далее. После того, как была произведена предварительная проверка и проблем выявлено не было, стоит разобраться с каждым контактом и убедиться в их надлежащей работе. Далее мы ознакомимся с тем, как проверить модуль зажигания 2114:

  •  с помощью мультиметра необходимо проверить присутствует ли короткое замыка

avtomotostyle.ru

Проверка модуля зажигания ВАЗ 2114 мультиметром

Диагностика двигателя транспортного средства, проверка исправности его систем и характеристик может проводиться вручную владельцем автомобиля, при этом понадобится довольно мало оборудования. Однако для определения исправности этой части двигателя требуются некоторые приспособления, такие как специальный стенд или осциллограф. Все же подобное оборудование не могут иметь в своей собственности многие водители транспортных средств. Именно поэтому можно воспользоваться тем, что есть под рукой. Важным фактором в установлении неисправности двигателя является подача питания в сам модуль. Изначально выполняется проверка модуля зажигания ВАЗ 2114 мультиметром.

Одними из главных признаков, которые могут сигнализировать о проблемах в данном техническом узле, является затруднительный запуск мотора, перебои в работе или его отказ. Стоит заметить, что данная часть двигателя содержит в себе несколько составляющих, поэтому самостоятельная диагностика может вызвать сложности и затруднения, однако это все же не останавливает автолюбителей. Ведь на то чтобы проверить каждую из его частей нет возможности, так как все они находятся под цельным корпусом. Без помощи нужных устройств этого точно не сделать.

Мультиметр

Проверка модуля зажигания мультиметром

Прежде всего,перед демонтажем корпуса данной части двигателя необходимо проверить есть ли контакт на проводах и достаточного ли напряжения. Этот процесс проводится на цепи колодок низкого и высокого напряжения. Необходимо проверить поступление питания в сам модуль, чтобы определить его исправность.

Стоит сказать, что это довольно важная часть диагностики. Для этого необходимо провести ряд действий и манипуляций с мультиметром. При этом если данный прибор показывает, что питание на модуль подается, значит причина неисправности не в нем и нужно выполнять процедуру далее. После того, как была произведена предварительная проверка и проблем выявлено не было, стоит разобраться с каждым контактом и убедиться в их надлежащей работе. Далее мы ознакомимся с тем, как проверить модуль зажигания 2114:

  •  с помощью мультиметра необходимо проверить присутствует ли короткое замыкание;
  •  измерить сопротивление между выводами;
  •  измерить сопротивление между высоковольтными проводами.

Способы проверки модуля зажигания ВАЗ 2114

Есть несколько способов,с помощью которых можно узнать исправно ли работает модуль. Многие автолюбители задаются вопросом проверки модуля зажигания ВАЗ 2114, ведь существует несколько типов системы для этой модели. Поэтому не каждый из них подходит по строению и структуре. Первым из этих вариантов является довольно эффективным и часто используемым. Для начала необходимо использовать другой исправный модуль и попробовать запустить двигатель с его помощью, это поможет вам узнать наверняка, сломан ли прежний.

Однако стоит учитывать и то, что есть разные виды модулей для данного типа автомобиля, поэтому нужно использовать тот, который подойдет. Если с другим модулем двигатель не будет работать исправно, значит требуется заменить старый. Если проблема все-таки в поврежденных проводах, то существует большой риск испортить другую комплектующую. Чтобы предотвратить такую ситуацию, перед проверкой нужно осмотреть провода на наличие повреждений.Однако для этого нужно знать, как прозвонить модуль зажигания, чтобы убедиться в нормальной работе и функционировании проводов.

Модуль зажигания ВАЗ 2114

Использование мультиметра

Все что для этого требуется это использовать мультиметр, который установлен в режим вольтметра. После чего требуется рассоединить модуль зажигания и катушку. Далее нужно провести некоторые манипуляции с контактами под названием «А» и массой двигателя. Попробуйте завести двигатель и посмотреть на показатели мультиметра. Они не должны превышать 12 В. Подобные действия проведите и со вторым контактом. Другие показатели помимо указанного могут быть следствием неисправности или обрыва высоковольтных проводов. Однако в некоторых случаях ток может не поступать или поступать, но в маленьких количествах потому что перегорел предохранитель.

Стоит отметить, что в данной модели транспортного средства три предохранителя, которые запускают работу свечей зажигания. Поэтому чтобы исключить такой вариант необходимо проверить и исправность работы предохранителей. Ведь от каждой составляющей целого механизма зависит исправная работа двигателя.
В прочем для того чтобы выполнить проверку модуля зажигания мультиметром нужно убедится, что провода, по которым в модуль поступает высокое напряжение не содержат повреждений и трещин. Ведь это влечет порчу всего процесса диагностики.

Алгоритм диагностики

Все же перед проверкой модуля зажигания на ВАЗ-2114 стоит ознакомиться с алгоритмом действий, которые нужно совершить во время дальнейшей диагностики. К данному алгоритму относятся такие пункты как:

  •  по высоковольтной цепи производится проверка модуля зажигания на наличие обрывов;
  •  производится осмотр и проверка методом подергивания, постукивания (подобным способом чаще всего пользуются автолюбители, чтобы проверить исправность частей и составляющих механизма).

В случае с первым пунктом берется мультиметр, настроенный на определение сопротивления. Поскольку в катушке зажигания соединения являются параллельными, то сопротивление, которое есть между ними должно находиться на определенном уровне. В противном случае, когда показатели отличаются, это может значить, что произошел обрыв. В этой ситуации модель не подлежит ремонту и ее следует заменить. Для второго пункта подобные действия являются нормой, несмотря на то, что звучит это слегка не серьезно.

Однако после этих процедур есть вероятность, что комплектующая начнет функционировать, хоть и на небольшой промежуток времени. Все же после этого нужно пойти в специализированный магазин для автотранспортных средств и купить новую комплектующую.

Чтобы избежать таких ситуаций, необходимо делать регулярный осмотр своего передвижного транспортного средства. Также проводить проверки для того, чтобы убедиться в исправности важных деталей двигателя, таких как модуль зажигания. Ведь именно благодаря ему ваш автомобиль стабильно заводится и ездит. Чаще всего, специалисты, работающие в автомагазинах, могут проконсультировать клиентов по интересующим их вопросам, а также предоставить рекомендации в выборе деталей.

Рекомендуется осуществлять покупку в магазинах, которые имеют репутацию и напрямую сотрудничают с проверенными производителями.

Facebook

Twitter

Вконтакте

Google+

tolkavto.ru

Какое должно быть сопротивление на модуле зажигания ваз 2114

ГлавнаяВаз 2110Какое должно быть сопротивление на модуле зажигания ваз 2114

Проверка модуля зажигания ВАЗ 2114 мультиметром

Диагностика двигателя транспортного средства, проверка исправности его систем и характеристик может проводиться вручную владельцем автомобиля, при этом понадобится довольно мало оборудования. Однако для определения исправности этой части двигателя требуются некоторые приспособления, такие как специальный стенд или осциллограф. Все же подобное оборудование не могут иметь в своей собственности многие водители транспортных средств. Именно поэтому можно воспользоваться тем, что есть под рукой. Важным фактором в установлении неисправности двигателя является подача питания в сам модуль. Изначально выполняется проверка модуля зажигания ВАЗ 2114 мультиметром.

Одними из главных признаков, которые могут сигнализировать о проблемах в данном техническом узле, является затруднительный запуск мотора, перебои в работе или его отказ. Стоит заметить, что данная часть двигателя содержит в себе несколько составляющих, поэтому самостоятельная диагностика может вызвать сложности и затруднения, однако это все же не останавливает автолюбителей. Ведь на то чтобы проверить каждую из его частей нет возможности, так как все они находятся под цельным корпусом. Без помощи нужных устройств этого точно не сделать.

Мультиметр

Проверка модуля зажигания мультиметром

Прежде всего,перед демонтажем корпуса данной части двигателя необходимо проверить есть ли контакт на проводах и достаточного ли напряжения. Этот процесс проводится на цепи колодок низкого и высокого напряжения. Необходимо проверить поступление питания в сам модуль, чтобы определить его исправность.

Стоит сказать, что это довольно важная часть диагностики. Для этого необходимо провести ряд действий и манипуляций с мультиметром. При этом если данный прибор показывает, что питание на модуль подается, значит причина неисправности не в нем и нужно выполнять процедуру далее. После того, как была произведена предварительная проверка и проблем выявлено не было, стоит разобраться с каждым контактом и убедиться в их надлежащей работе. Далее мы ознакомимся с тем, как проверить модуль зажигания 2114:

  •  с помощью мультиметра необходимо проверить присутствует ли короткое замыкание;
  •  измерить сопротивление между выводами;
  •  измерить сопротивление между высоковольтными проводами.

Способы проверки модуля зажигания ВАЗ 2114

Есть несколько способов,с помощью которых можно узнать исправно ли работает модуль. Многие автолюбители задаются вопросом проверки модуля зажигания ВАЗ 2114, ведь существует несколько типов системы для этой модели. Поэтому не каждый из них подходит по строению и структуре. Первым из этих вариантов является довольно эффективным и часто используемым. Для начала необходимо использовать другой исправный модуль и попробовать запустить двигатель с его помощью, это поможет вам узнать наверняка, сломан ли прежний.

Однако стоит учитывать и то, что есть разные виды модулей для данного типа автомобиля, поэтому нужно использовать тот, который подойдет. Если с другим модулем двигатель не будет работать исправно, значит требуется заменить старый. Если проблема все-таки в поврежденных проводах, то существует большой риск испортить другую комплектующую. Чтобы предотвратить такую ситуацию, перед проверкой нужно осмотреть провода на наличие повреждений.Однако для этого нужно знать, как прозвонить модуль зажигания, чтобы убедиться в нормальной работе и функционировании проводов.

Модуль зажигания ВАЗ 2114
Использование мультиметра

Все что для этого требуется это использовать мультиметр, который установлен в режим вольтметра. После чего требуется рассоединить модуль зажигания и катушку. Далее нужно провести некоторые манипуляции с контактами под названием «А» и массой двигателя. Попробуйте завести двигатель и посмотреть на показатели мультиметра. Они не должны превышать 12 В. Подобные действия проведите и со вторым контактом. Другие показатели помимо указанного могут быть следствием неисправности или обрыва высоковольтных проводов. Однако в некоторых случаях ток может не поступать или поступать, но в маленьких количествах потому что перегорел предохранитель.

Стоит отметить, что в данной модели транспортного средства три предохранителя, которые запускают работу свечей зажигания. Поэтому чтобы исключить такой вариант необходимо проверить и исправность работы предохранителей. Ведь от каждой составляющей целого механизма зависит исправная работа двигателя.В прочем для того чтобы выполнить проверку модуля зажигания мультиметром нужно убедится, что провода, по которым в модуль поступает высокое напряжение не содержат повреждений и трещин. Ведь это влечет порчу всего процесса диагностики.

Алгоритм диагностики

Все же перед проверкой модуля зажигания на ВАЗ-2114 стоит ознакомиться с алгоритмом действий, которые нужно совершить во время дальнейшей диагностики. К данному алгоритму относятся такие пункты как:

  •  по высоковольтной цепи производится проверка модуля зажигания на наличие обрывов;
  •  производится осмотр и проверка методом подергивания, постукивания (подобным способом чаще всего пользуются автолюбители, чтобы проверить исправность частей и составляющих механизма).

В случае с первым пунктом берется мультиметр, настроенный на определение сопротивления. Поскольку в катушке зажигания соединения являются параллельными, то сопротивление, которое есть между ними должно находиться на определенном уровне. В противном случае, когда показатели отличаются, это может значить, что произошел обрыв. В этой ситуации модель не подлежит ремонту и ее следует заменить. Для второго пункта подобные действия являются нормой, несмотря на то, что звучит это слегка не серьезно.

Однако после этих процедур есть вероятность, что комплектующая начнет функционировать, хоть и на небольшой промежуток времени. Все же после этого нужно пойти в специализированный магазин для автотранспортных средств и купить новую комплектующую.

Чтобы избежать таких ситуаций, необходимо делать регулярный осмотр своего передвижного транспортного средства. Также проводить проверки для того, чтобы убедиться в исправности важных деталей двигателя, таких как модуль зажигания. Ведь именно благодаря ему ваш автомобиль стабильно заводится и ездит. Чаще всего, специалисты, работающие в автомагазинах, могут проконсультировать клиентов по интересующим их вопросам, а также предоставить рекомендации в выборе деталей.

Рекомендуется осуществлять покупку в магазинах, которые имеют репутацию и напрямую сотрудничают с проверенными производителями.

tolkavto.ru

Модуль зажигания ВАЗ 2114: неисправности, причины, устранение

Модуль зажигания ВАЗ 2114 признаки неисправности, диагностика и ремонт. В отличие от предыдущего типа, модуль имеет более совершенную структуру и предназначен на целевую выработку тока зажигания. Главная задача – сформировать импульс и передать его свече.

Вот только таких импульсов должно быть несколько миллионов. В процессе совершения такта, модулем должно вырабатываться четыре искры, по одной на каждый цилиндр. Итого, первая искра идёт на первый и четвёртый, вторая на второй и третий цилиндры.

Запитка электрическим током модуля идёт от бортового напряжения в 12,0 Вольт. Минусовая клемма прикручивается к кузовной части автомобиля.

Структура

motorsmarine.ru

Модуль зажигания ВАЗ 2115 — как проверить самому

В статье, предлагаемой вашему вниманию, мы уделим внимание электронному устройству, называемому модулем зажигания автомобиля «ВАЗ 2115». А, точнее, его описанию, принципиальной схеме и проверки работоспособности.

Устройство модуля зажигания ВАЗ 2115

В состав данного модуля входят два высоковольтных трансформатора и два блока управления (электронных), заключенных в прочный пластиковый корпус, имеющий четыре вывода высоковольтных проводов. Электронные блоки управления также принято называть катушками зажигания, причем одна из них — «рабочая» — коммутирована со свечами зажигания первого и четвертого цилиндров силового агрегата, другая — «холостая» — со свечами второго и третьего.

Такой тип соединения, оформленного при помощи высоковольтных проводов, обеспечивает синхронное «проскакивание» искрового импульса в цилиндрах силовой установки.

Таким образом, можно сформулировать  функциональное предназначение модуля зажигания  — генерирование высоковольтных искровых импульсов на свечах зажигания силового агрегата транспортного средства.

Модуль зажигания «ВАЗ 2115» управляется посредством контроллера, в рабочие функции которого входит обработка данных, поступающих с датчиков систем автомобиля: температура охлаждающей жидкости, скорость вращения и положение коленчатого вала, расход воздуха, наличие детонации и т.д.

Схема модуля зажигания 2115

Принципиальная схема и схема подключения данного электронного прибора представлена ниже.

Модуль зажигания, устанавливаемый на «Lada Samara», чрезвычайно устойчив к воздействию, как низких, так и высоких температур. Диапазон рабочих температур: -400/+1300C.

Единственным отрицательным моментом в эксплуатации данного электронного устройства является его полная ремонтонепригодность. Однако самостоятельно выполнить его замену по силам даже начинающему автолюбителю.

Наиболее распространенными неисправностями модуля зажигания «Самары» специалисты считают:

  • Нестабильную работу силовой установки при разгоне транспортного средства.

  • Падение мощности двигателя.

  • «Прерывистость» холостого хода.

  • Нарушение работоспособности парных (1/4 – 2/3) цилиндров двигателя.

Внимание! Обнаружение вышеуказанных неисправностей не является окончательным свидетельством выхода из строя модуля зажигания, поскольку подобные симптомы возможны при нарушениях работоспособности свечей зажигания и ненадежном подключении высоковольтных проводов.

Проверка модуля зажигания «Лада Самара»

Корректность функционирования модуля зажигания не только оказывает существенное влияние на пуск силовой установки транспортного средства, но и обеспечивает стабильность ее работы на всех режимах. Для проведения полной диагностики этого электронного устройства необходимо достаточно сложное оборудование, имеющееся лишь в крупных специализированных мастерских. Тем не менее, проверку работоспособности модуля зажигания можно провести и в условиях любительского гаража самостоятельно. Единственным предметом материально-технического обеспечения данной проверки станет мультиметр, или тестер.

Первым, и наиболее простым способом определения работоспособности модуля зажигания является его подмена заведомо исправным прибором.

Внимание! Используя для проверки машину-донора, не забывайте, что модулем зажигания, как отдельным прибором, комплектовались только первые модели «Лада Самара». Машины более поздних выпусков оснащаются устройствами раздельного типа (коммутатор включен в электронный блок управления).

Процедура подмены модуля зажигания включает выполнение следующих мероприятий:

  • Подготовку необходимого инструмента: гаечный ключ на «17» (рожковый), гаечный ключ на «13» (рожковый), гаечный ключ на «10» (торцовый), шестигранник.

  • Обесточивание транспортного средства посредством отключения «-» клеммы от аккумуляторной батареи.

  • Демонтаж колодки проводов.

  • Отсоединение проводов высокого напряжения.

  • Откручивание креплений к силовому агрегату.

  • Выемка модуля зажигания (от держателя отворачивается при помощи шестигранника).



Установка подменного модуля предполагает подсоединение высоковольтных проводов (корпус модуля содержит подсказки). Кроме того, клеммы проводов тоже имеют соответствующие обозначения. Устанавливаем модуль зажигания, производя манипуляции в обратной последовательности, с последующей проверкой его работоспособности.

Еще один способ предполагает измерение сопротивления отдельных элементов модуля при помощи мультиметра (тестера). Посредством щупов тестера замыкаем «парные» выводы модуля, обеспечивающие подключение проводов высокого напряжения, и замеряем величину сопротивления.

Величина сопротивления исправного прибора должна составлять приблизительно 5,4 кОм. Несоответствие данного параметра указанной величине свидетельствует о том, что модуль зажигания «ВАЗ 2115» неработоспособен.

Существует и еще один, так называемый «народный» метод, или метод «встряски». При запущенной силовой установке слегка постучите по модулю. При всей «технической не научности» таких манипуляций, они способны дать результат. Правда, только в том случае, когда контакт элементов внутри корпуса нарушен.

vipwash.ru

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
