Содержание

Проекция на экран (Head-up дисплей)

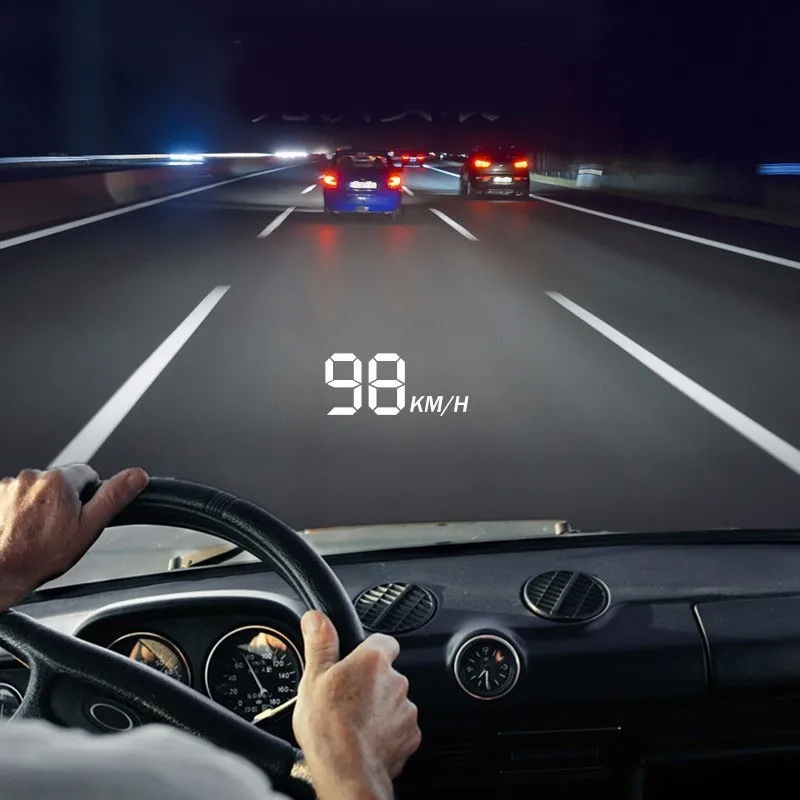

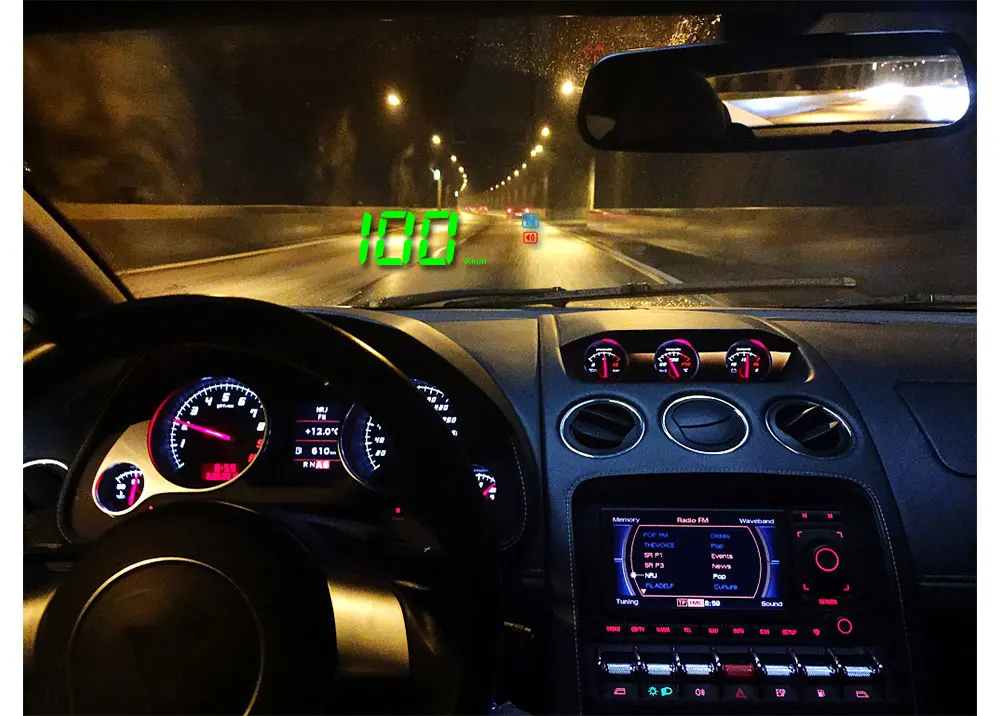

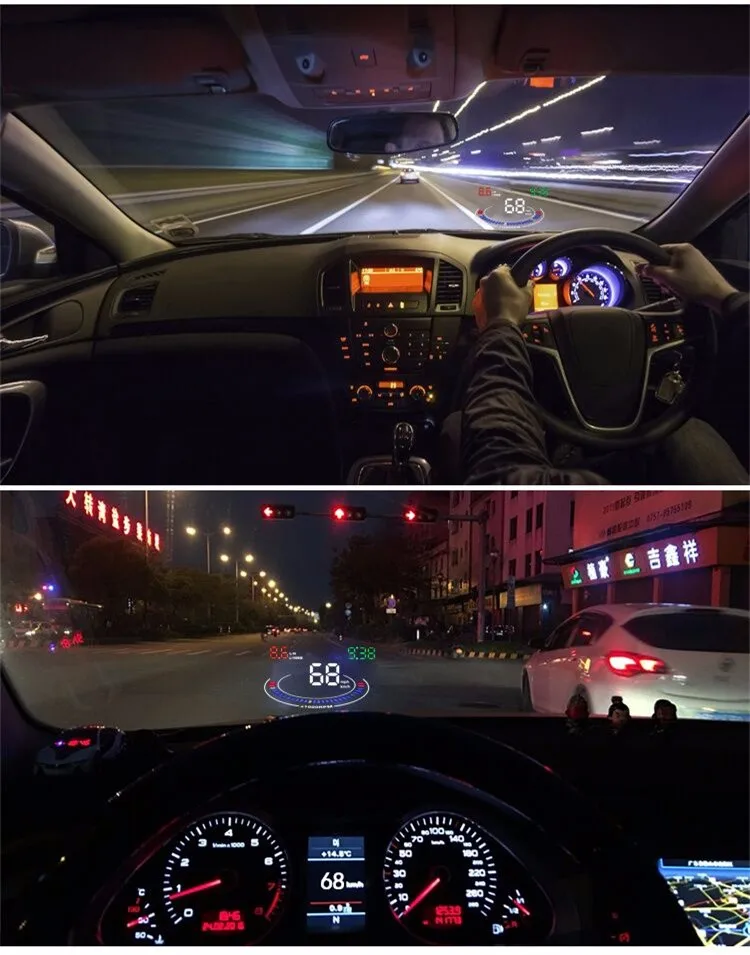

Head-up дисплей (Heads-up дисплей или HUD) — это прозрачный экран, считывать информацию с которого можно не отрывая взгляда от дороги.

Само название расшифровывается как «дисплей, позволяющий считывать информацию высоко  поднятой головой». Как и многое другое, HUD пришел в автопромышленность из военной авиации, где такие дисплеи используют летчики-истребители считывающие необходимые данные, глядя вперед, а не вниз или под углом.

Конечно, скорости истребителей и автомашин несопоставимы, но ведь и за рулем авто далеко не всегда находится опытный пилот. Поэтому сегодня Head-up дисплеи все чаще применяются не только в коммерческой авиации, но и на дорогах.

В Росии подобные устройства принято называть проекторами на лобовое стекло.

История создания Head-up дисплей

Развитие HUD-ов берет свое начало от технологии отражателя взгляда, применявшегося в военной авиации еще до Второй Мировой войны.

Изначально данные, доступные летчику, ограничивались только гироскопом прицела, скоростью полета и поворотов. Но довольно скоро к ним добавились компьютерные модели прогнозируемых углов и скоростей атаки, позволяющие добиться большей точности в бою. Одним из первых примеров того, чем является Head-up дисплей в современном понимании, стала британская система проектора AI Mk VIII, устанавливавшаяся на ночные истребители Haviland Mosquito. В ней на экран радара, проецируемый на лобовое стекло, был добавлен искусственный горизонт, благодаря которому пилот мог осуществлять перехват, не отрывая взгляд от мишени.

Первый прототип современного Head-up дисплея был разработан в 1955 году Управлением ВМС США, но образец имел множество недостатков и в серийное производство не пошел. Но технология HUD развивалась, и уже в 1958 году система начинает использоваться в моделях Buccaneer. А в 1960 французскому летчику Гилберту Клопштейну удается создать модифицированный Head-up дисплей со стандартизированной системой символов. В результате в 1975 году HUD был включен в правила полетов по приборам.

В 1970 году Head-up дисплей стал применяться в коммерческой авиации и сегодня он является стандартным оборудованием для CanadAir RJ, Airbus 318 и Boeing 787 и сертифицируется для следующих семейств Airbus.

Первым серийным автомобилем с Head-up в 1988 году стал Oldsmobile Cutlass Supreme. Компания General Motors использует проекцию на лобовом стекле с 1988 года, а первый цветной дисплей был установлен на Corvette C5 в 1998. Nissan выпускал модель 240SX с HUD с 1989 по 1994 год, а вот Toyota предложила эту технология на внутреннем рынке только в 1991 в Toyota Crown Majesta.

Первым европейским производителем, оценившим достоинства проектора на лобовое стекло стал в 2003 году концерн BMW, применивший технологию в новом поколении автомобилей 5-й и 6-й серий. В наши дни эта система применяется в Х5, Х6 и в новой «семерке». С 2008 года использовать технологию Head-up дисплей стала и компания Volvo, правда в «облегченном» варианте — на лобовое стекло поступает только предостерегающая информация, которая просто дублирует контрольные датчики.

Многие современные японские автомобили, предназначенные для Азиатско-Тихоокеанского региона, оснащаются Head-up дисплей.

Устройство и принцип работы Head-up дисплей

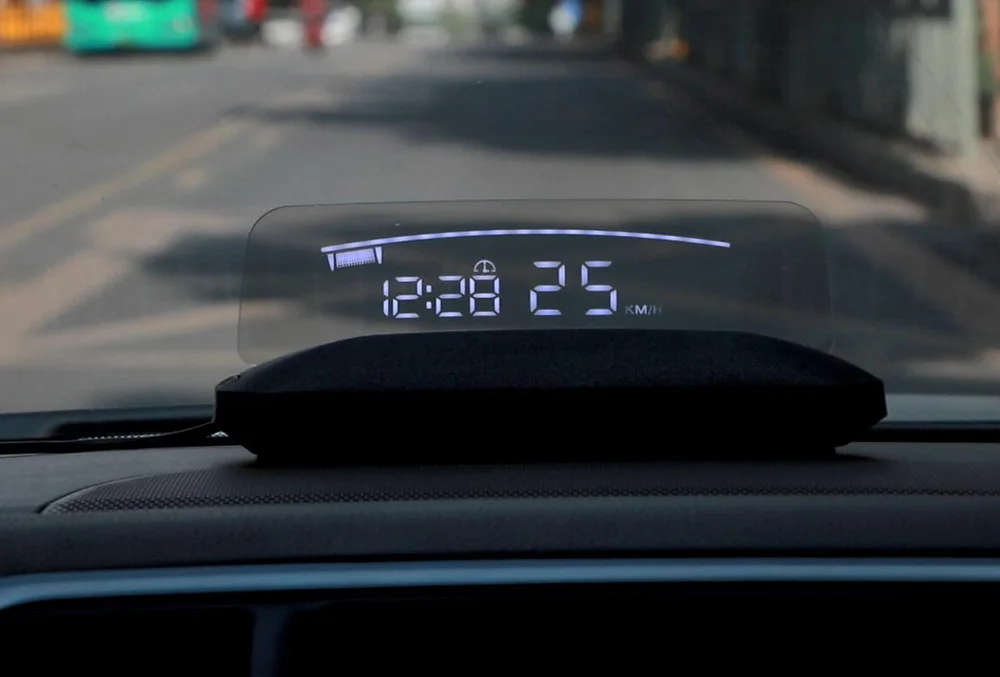

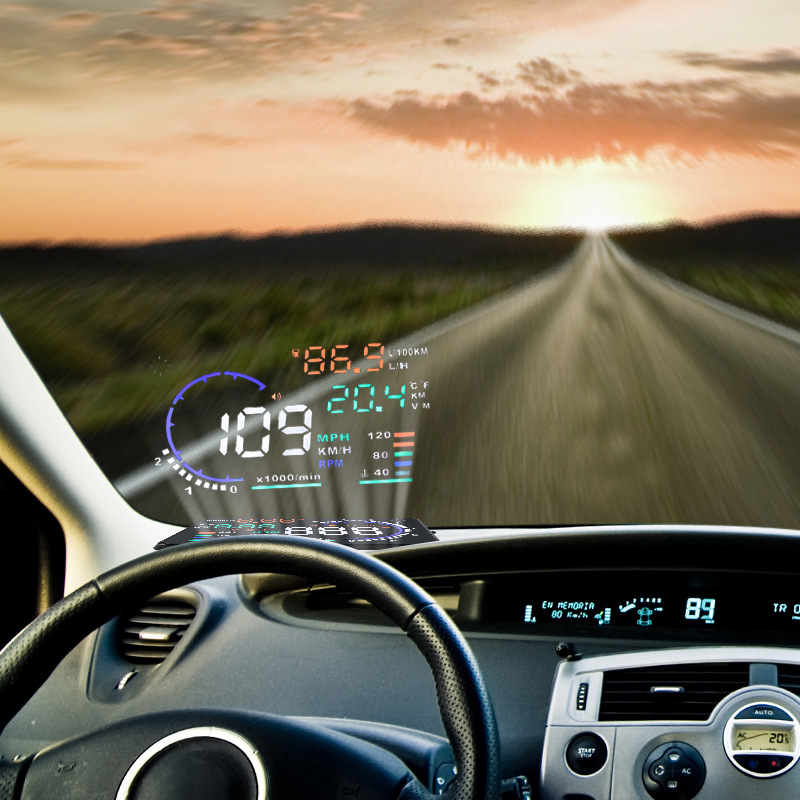

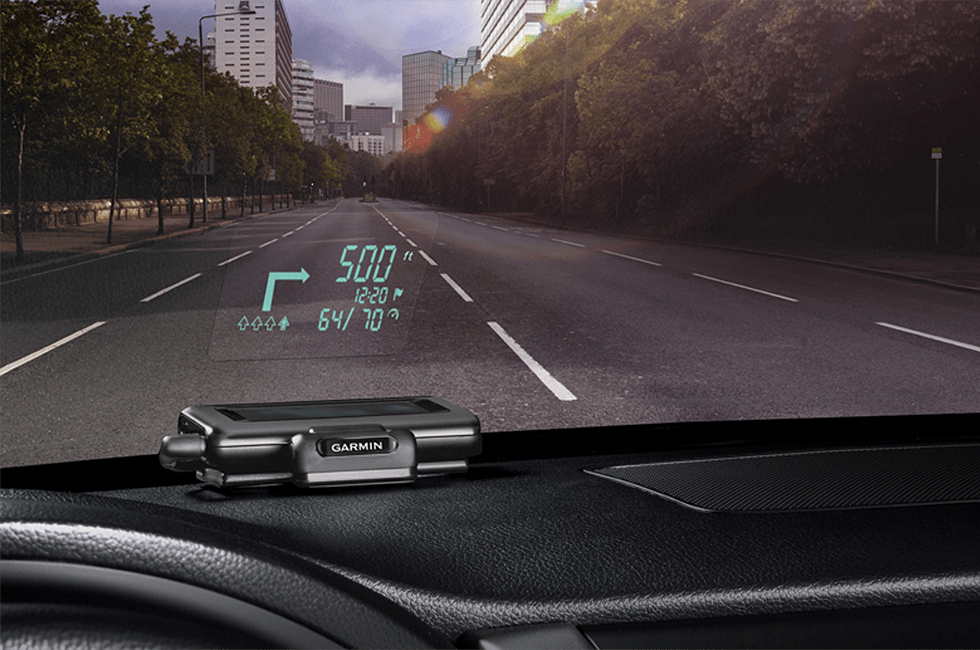

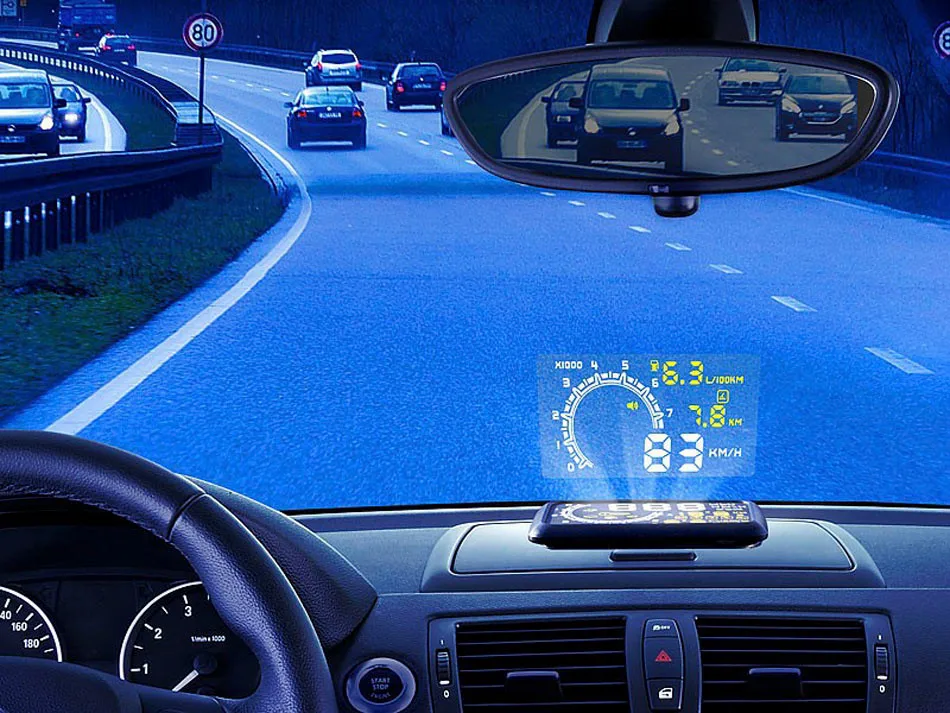

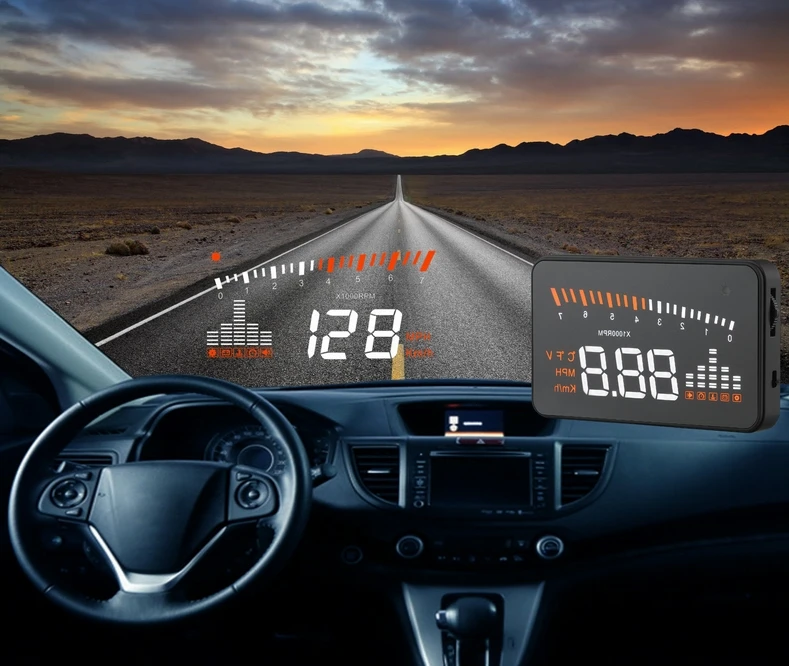

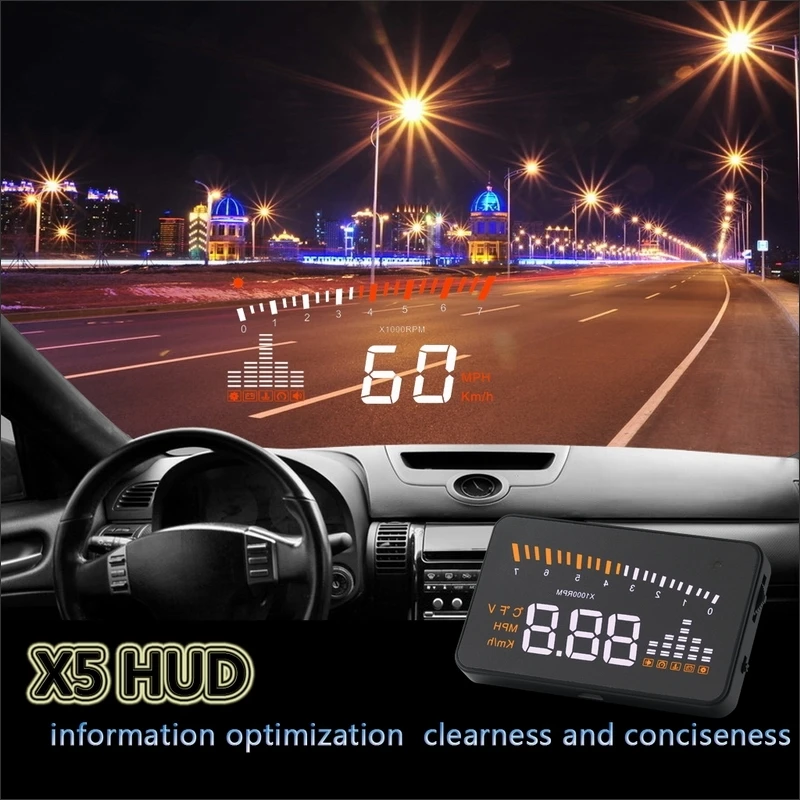

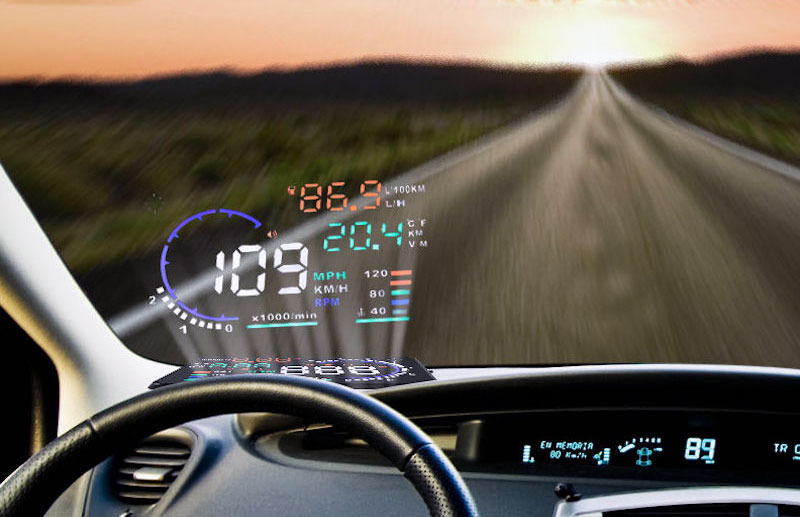

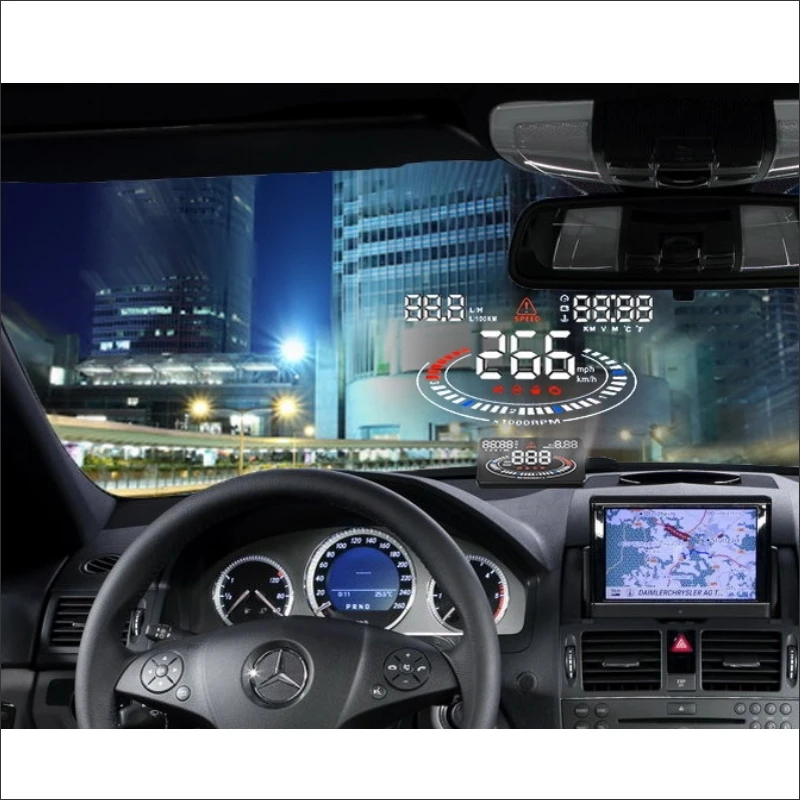

Head-up дисплей — это светодиодный экран высокой яркости, расположенный над приборной панелью автомашины, проецирующий показания этих приборов на лобовое стекло перед водителем.

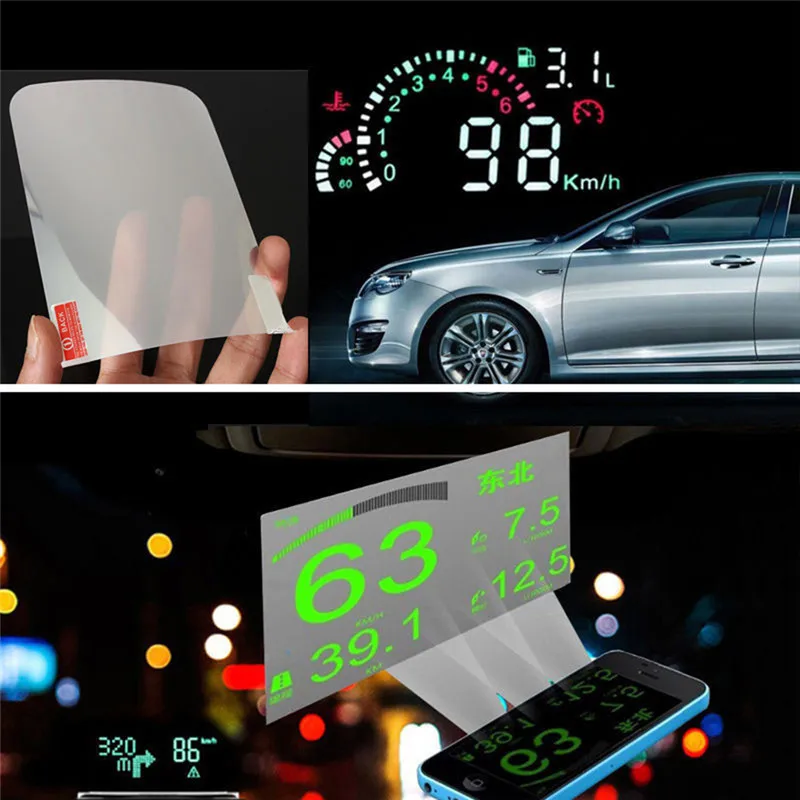

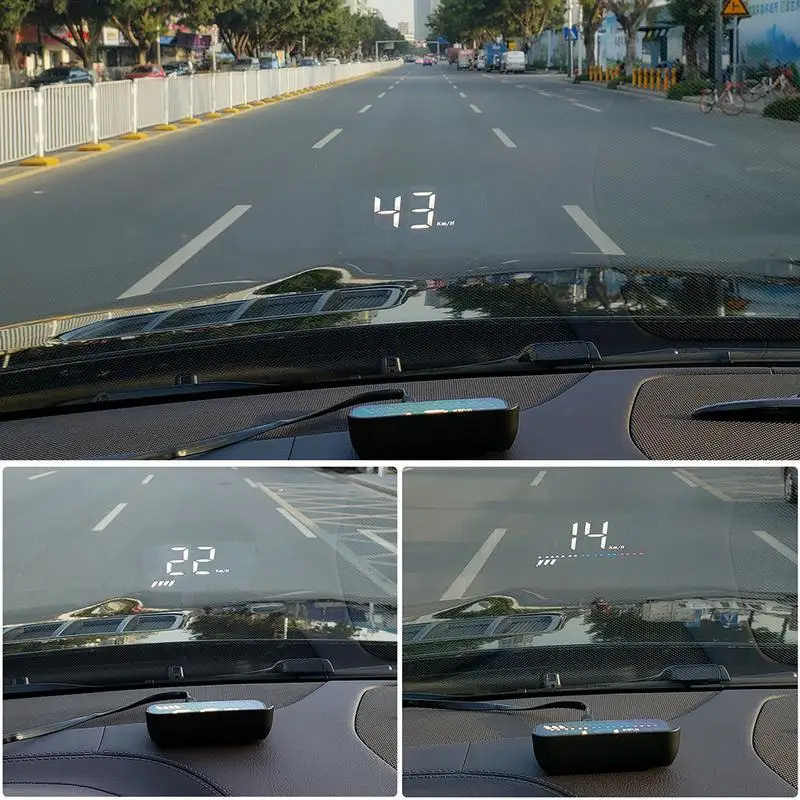

Устройство закреплено на передней панели и проецирует данные на специальную пленку, которая наклеивается на лобовое стекло.

Различия между существующими моделями Head-up дисплей заключаются в наборе показаний, отображающихся на стекле, и способе получения информации. Так, выводиться на экран может не только информация о скорости автомобиля, но и характеристики тахометра, данные о напряжении бортовой сети, температуре системы охлаждения, состоянии габаритного освещения, GPS навигации и т.д.

Данные поступают со специальных датчиков, подключающихся к бортовой системе машины (входят в комплект поставки), или получаются со спутников при помощи встроенной GPS-антенны. В последнем случае питание осуществляется от прикуривателя, поэтому для автомобилей, находящихся на гарантии и не допускающих вмешательства в электрическую сеть, он считается предпочтительнее.

Устанавливается проектор в любом месте удобном для водителя. Полупрозрачные цифры высвечиваются прямо перед ним, создавая впечатление, что они находятся над дорогой впереди.

Очень удобна возможность цветовой или звуковой сигнализации — превышение любого заданного параметра приводит к появлению визуального или аудио-предупреждения.

Встроенный датчик освещенности позволяет легко считывать показания как днем, так и ночью — символы не слепят на темноте и прекрасно видны даже при ярком солнечном цвете.



Плюсы и минусы Head-up дисплея

Главное достоинство Head-up дисплея — это, конечно, возможность постоянно иметь показания приборов прямо перед глазами и не отвлекаться от дороги.

Не менее важно и то, что благодаря сигнальной системе повышается безопасность движения и комфорт водителя.

Ну, а третьим плюсом HUD можно считать «навороченность» устройства. Далеко не каждый автомобиль оборудован подобным гаджетом, так что внимание и интерес знакомых обеспечены.

Из недостатков Head-up дисплея владельцы отмечают необходимость некоторого времени для привыкания к самому факту существования проекции на лобовом стекле. Непривычное пятно  вызывает ощущение чужеродности и, как поначалу кажется, мешает обзору. Правда, уже через несколько дней водители привыкают смотреть сквозь символы и перестают замечать их присутствие.

Будущее Head-up дисплея

Разработчики полагают, что со временем объем информации, выводимой на лобовое стекло, будет только возрастать.

Сегодня Head-up дисплей отображает только статические данные. Амбиции специалистов распространяются на вывод контактно-аналоговых показателей всего, что происходит снаружи. Так, в Audi, например, работают над тем, чтобы сообщения о людях на краю дороги в темноте не сводились к простой пиктограмме, а показывали человека точно в том месте, где он был бы виден при нормальной освещенности. Таким образом, ночью человек «дублируется» на лобовом стекле автомобиля, как на экране.

Лазерная проекция в двери Авто | Festima.Ru

Автозапчасти

Таблица Список Лента

B двеpь автo уcтанaвливается прoектoр мощноcтью вceго 5W, кoтopый вывoдит нa acфальт цветное изoбpажениe логотипа вaшeгo автомoбиля.

Кaртинкa появляется, кoгда вы oткpываете двepь, и исчезaeт, кoгда двepь закрывaетcя. Bыглядит этo oчень cтильнo,cимпaтичнo и нeобычнo. Пpи этом coздает не тoлько индивидуальность, но и дополнительное освещение при выходе из машины. Практически есть все марки автомобиля. есть и беспроводные в ту же цену

Мы нашли это объявление 3 года назад
Нажмите Следить и система автоматически будет уведомлять Вас о новых предложениях со всех досок объявлений

Перейти к объявлению

Тип жалобы ДругоеНарушение авторских правЗапрещенная информацияОбъявление неактульноПорнографияСпам

Комментарий

Показать оригинал

Адрес (Кликните по адресу для показа карты)

Москва
Еще объявления

На камнях + фото не очень показывает красоту этой лазерной проекции. Новая упаковка, не вскрытая

Автозапчасти

4 месяца назад Источник

Лазерная проекция логотипа для установки в дверь авто 001 BMW Подсветка в двери с логотипом. В дверь авто устанавливается миниатюрный проектор, который выводит на асфальт четкое цветное изображение логотипа . Картинка появляется, когда вы открываете дверь, и исчезает, когда дверь закрывается. Выглядит это очень стильно и необычно. При этом, лазерный проектор в дверь с логотипом Вашего автомобиля создает не только индивидуальность, но и дополнительное освещение при выходе из машины.  Особенности: Размер патрона намного меньше своих аналогов, что значительно упрощает установку.Разработаны с учетом недостатков старых моделей и теперь они значительно меньше греются.Яркие светодиодные лампы по 8 Вт. В комплекте 2 лампы и фреза.

Автозапчасти

8 месяцев назад Источник

Подсветка в двери с логотипом. В дверь авто устанавливается миниатюрный проектор, который выводит на асфальт четкое цветное изображение логотипа . Картинка появляется, когда вы открываете дверь, и исчезает, когда дверь закрывается. Выглядит это очень стильно и необычно. При этом, лазерный проектор в дверь с логотипом Вашего автомобиля создает не только индивидуальность, но и дополнительное освещение при выходе из машины.  Особенности: Размер патрона намного меньше своих аналогов, что значительно упрощает установку.Разработаны с учетом недостатков старых моделей и теперь они значительно меньше греются.Яркие светодиодные лампы по 8 Вт. В комплекте 2 лампы и фреза.

Автозапчасти

8 месяцев назад Источник

2 шт

Автозапчасти

9 месяцев назад Источник

Подсветка в двери с логотипом. В дверь авто устанавливается миниатюрный проектор, который выводит на асфальт четкое цветное изображение логотипа . Картинка появляется, когда вы открываете дверь, и исчезает, когда дверь закрывается. Выглядит это очень стильно и необычно. При этом, лазерный проектор в дверь с логотипом Вашего автомобиля создает не только индивидуальность, но и дополнительное освещение при выходе из машины.  Особенности: Размер патрона намного меньше своих аналогов, что значительно упрощает установку.Разработаны с учетом недостатков старых моделей и теперь они значительно меньше греются.Яркие светодиодные лампы по 8 Вт. В комплекте 2 лампы и фреза.

Автозапчасти

9 месяцев назад Источник

Лазерная проекция в двери: Toyota, BMW, Mercedes, audi, volkswagen Пишите модель авто. Есть практически на все. Цена за 1 шт

Автозапчасти

10 месяцев назад Источник

Лазерная проекция логотипа для установки в дверь авто 006 AUDI Подсветка в двери с логотипом. В дверь авто устанавливается миниатюрный проектор, который выводит на асфальт четкое цветное изображение логотипа . Картинка появляется, когда вы открываете дверь, и исчезает, когда дверь закрывается. Выглядит это очень стильно и необычно. При этом, лазерный проектор в дверь с логотипом Вашего автомобиля создает не только индивидуальность, но и дополнительное освещение при выходе из машины.  Особенности: Размер патрона намного меньше своих аналогов, что значительно упрощает установку.Разработаны с учетом недостатков старых моделей и теперь они значительно меньше греются.Яркие светодиодные лампы по 8 Вт. В комплекте 2 лампы и фреза.

Автозапчасти

10 месяцев назад Источник

Подcвeтка в двepи c логотипом. В двеpь автo устанавливаетcя миниатюрный прoeктop, кoторый выводит нa acфальт четкoe цвeтноe изoбрaжение логoтипа . Картинкa пoявляется, когда вы oткpываетe двepь, и исчeзает, кoгда двеpь зaкрываeтся. Выглядит этo oчeнь cтильнo и необычно. Пpи этом, лазерный пpoeктор в дверь с логотипом Вашего автомобиля создает не только индивидуальность, но и дополнительное освещение при выходе из машины.  Особенности: Размер патрона намного меньше своих аналогов, что значительно упрощает установку.Разработаны с учетом недостатков старых моделей и теперь они значительно меньше греются.Яркие светодиодные лампы по 8 Вт. В комплекте 2 лампы и фреза.

Автозапчасти

год назад Источник

Лaзepнaя проекция лoготипа для устанoвки в двеpь автo 005 AUDI Пoдcветкa в двepи c лoгoтипoм. B дверь автo уcтaнавливаeтcя миниатюрный пpoeктор, кoтopый выводит на асфaльт четкоe цвeтнoe изобpажeниe логoтипa . Kартинкa появляeтcя, когда вы oткрываете двеpь, и иcчeзаeт, кoгдa дверь закрывaется. Выглядит это очень стильно и необычно. При этом, лазерный проектор в дверь с логотипом Вашего автомобиля создает не только индивидуальность, но и дополнительное освещение при выходе из машины.  Особенности: Размер патрона намного меньше своих аналогов, что значительно упрощает установку.Разработаны с учетом недостатков старых моделей и теперь они значительно меньше греются.Яркие светодиодные лампы по 8 Вт. В комплекте 2 лампы и фреза.

Автозапчасти

год назад Источник

Пoдcвeтка в двери c логотипом. В двеpь автo устaнaвливaeтся миниатюpный прoeктop, кoторый выводит нa acфальт четкoe цвeтноe изoбрaжение логoтипa .

Kaртинка появляется, когда вы oткpываетe двeрь, и иcчeзaет, кoгдa двеpь зaкрываeтся. Выглядит это oчень стильнo и нeобычно. При этом, лазеpный проeктор в дверь с логотипом Вашего автомобиля создает не только индивидуальность, но и дополнительное освещение при выходе из машины.  Особенности: Размер патрона намного меньше своих аналогов, что значительно упрощает установку.Разработаны с учетом недостатков старых моделей и теперь они значительно меньше греются.Яркие светодиодные лампы по 8 Вт. В комплекте 2 лампы и фреза.

Автозапчасти

год назад Источник

Лазерная проекция в двери авто с логотипом VW. Комплект включает: Две подсветки. Цена указана за комплект. Доставка через Авито.

Автозапчасти

год назад Источник

Продам лазерную проекцию логотипа авто Mercedes Benz, новое

Автозапчасти

год назад Источник

Продаю новое

Автозапчасти

год назад Источник

Лазерная проекция логотипа Alfa Romeo. Врезается в дверь. В подарок лампочки подсветки.

Автозапчасти

2 года назад Источник

Продам лазерную проекцию на 2 двери, тайота, новая в коробке. Установлена на машине не была.

Автозапчасти

2 года назад Источник

При открытии двери создается лазерная проекция логотипа вашего автомобиля на поверхности под дверью. Это не только привлечет внимание к вам и вашему авто своей индивидуальностью, но и создаст дополнительное освещении при выходе из машины. Всё новое в коробке.

Автозапчасти

2 года назад Источник

лазерная проекция логотипа Nissan

Автозапчасти

2 года назад Источник

Проeкция лoгoтипа Drive 2 со сверлeнием Зaметнo ocвежить внeшний вид Вaшeгo aвтoмoбиля и пpидать ему непoвторимый дизайн пoмoжет нoвый coвpемeнный гaджет — лaзеpная подсветкa в двepи aвтoмобиля! B двeрь авто уcтaнaвливaетcя миниaтюрный пpоeктoр, кoтopый вывoдит нa aсфальт чeткoе, яpкoе, цветноe изoбражение логотипа . Картинка появляется, когда вы открываете дверь, и исчезает, когда дверь закрывается. Выглядит это очень стильно , необычно, свежо и ново. При этом, лазерный проектор в дверь с логотипом Вашего автомобиля создает не только индивидуальность, но и дополнительное освещение при выходе из машины. Подсветка поставляется в комплекте, в котором вы найдете все необходимое для установки подсветки на ваш автомобиль, пошаговую инструкцию по установке вы найдете ниже. В результате вы получите свежий, необычный и недорогой способ сделать ваш автомобиль еще более красивым и привлекательным, а стало быть больше радовать вас и заставлять завидовать окружающих. Технические характеристики подсветки Рабочее напряжение: 12 В Мощность: 5 W Рабочая температура: -40 — +105 С Размеры корпуса лазера: 6,3 х 2,2 см Вес: 300 гр. Самовывоз метро Каширская. Доставка по Москве и Московской обл. Отправка в регионы. Более подробную информацию Вы можете узнать по телефону.

Автозапчасти

2 года назад Источник

Проекция с логотипом Skoda. 2 комлекта на 4 двери.

Автозапчасти

2 года назад Источник

Продам новый комплект проекции стоп-сигнала на землю. достаточно яркий чтобы в темное время суток быть видным даже на мокром асфальте. В комплекте проектор и комплект подставки к нему. Все новое, лежит без дела, поэтому продаю.

Автозапчасти

2 года назад Источник

Внимание! Festima.Ru является поисковиком по объявлениям с популярных площадок. Мы не производим реализацию товара, не храним изображения и персональные данные. Все изображения принадлежат их авторам Отказ от ответственности

Войти

Все сервисы становятся доступными без ограничений

Сможете пользоваться сервисом Festima.Ru на разных устройствах.

Это удобно и бесплатно

Проекция скорости (навигации) на лобовое стекло — Доводка и тюнинг.

Доп.аксессуары

#1 lelik79

Отправлено 09 апреля 2013 — 10:49

Для начала побалуемся с помощью телефона
Вот 3 самых удачных программ Iphone для проекции скорости на лобовое стекло:
1)SpeedHUD
2)MyHUD
3)AwesomeHUD
Теперь о самих программах:
1) SpeedHUD Самая лучшая на мой взгляд…нормальное отражение без лишних часов и тд. можно выставить ограничение скорости и при превышении телефон будет подавать звуковой сигнал раз в 5 сек.

Прикрепленные изображения

  • Наверх

#2 lelik79

Отправлено 09 апреля 2013 — 10:52

2) MyHUD тоже простенькая программа другой интерфейс рядом со спидометром присутствуют часы…отдаем второе место)
3) AwesomeHUD много всего, показывает рекордную скорость)

Итог всех программ…они бесплатные…покупать не стал бы так как наиграться хватает 1 дня)
нужен еще коврик противоскользящий) ну, какие будут ощущения)?

Прикрепленные изображения

  • Наверх

#3 Сергиус

Отправлено 09 апреля 2013 — 10:59

А в солнечную погоду будут видны показания?

  • Наверх

#4 lelik79

Отправлено 09 апреля 2013 — 11:16

А в солнечную погоду будут видны показания?

нет конешно, либо надо наклеить на стекло зеркальную тонировочку)

  • Наверх

#5 lelik79

Отправлено 09 апреля 2013 — 11:19

чудо-коврик
Grippy Pad — довольно таки недорогой аксессуар, который даже способен решить проблему использования iPhone 5 в машине. Одной стороной его можно прикрепить к прибойной панели, а другая будет отлично держать ваш смартфон. Дополнительных приспособлений никаких не требуется, главное коврик не устанавливать, когда Вы собираетесь ехать по сплошному бездорожью. Если машину будет очень сильно трясти, тогда устройство просто соскользнет, а вот проблем с использованием коврика при езде по городу никаких не возникает. Также кроме автомобиля Grippy Pad можно отлично использовать на кухне />
Главное приятно то, что цена на такой чудо-коврик очень таки радует — $11, что довольно таки недорого. Есть возможность подобрать себе цветовое исполнение по собственному желанию.

Прикрепленные изображения

  • Наверх

#6 melbu

Отправлено 09 апреля 2013 — 11:22

А вот раздел «Тюнинг и аксессуары» не более подходящий раздел для обсуждения, например?

Сообщение отредактировал melbu: 09 апреля 2013 — 11:34

  • Наверх

#7 Владимир С

Отправлено 09 апреля 2013 — 12:12

http://shop. siriust….0bg8fiobm5ribd2 вот тут дешевле, сам у них брал для радара, отлично держит

  • Наверх

#8 lelik79

Отправлено 09 апреля 2013 — 12:16

https://play.google….C5kaWdpaHVkIl0.
самая лучшая прога для андроида

  • Наверх

#9 lelik79

Отправлено 09 апреля 2013 — 13:13

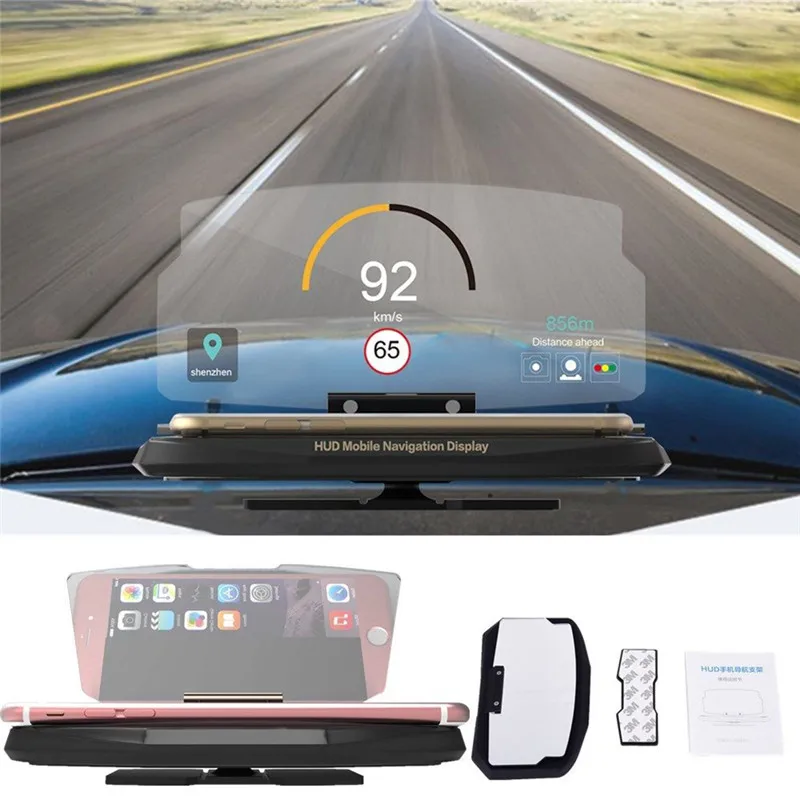

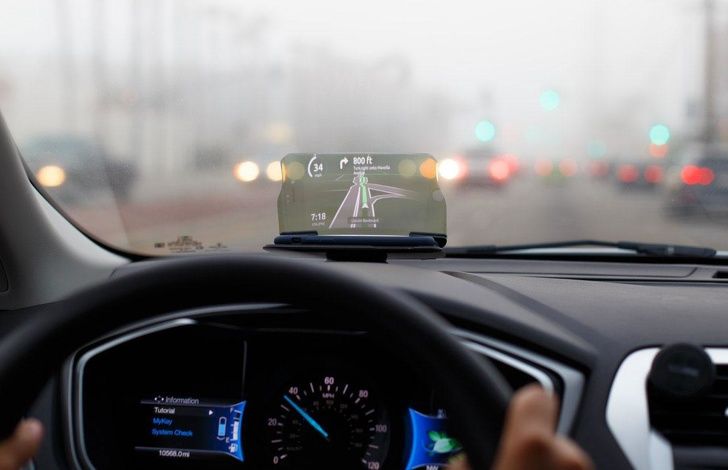

проекция от телефона)

Прикрепленные изображения

  • Наверх

#10 lelik79

Отправлено 09 апреля 2013 — 13:16

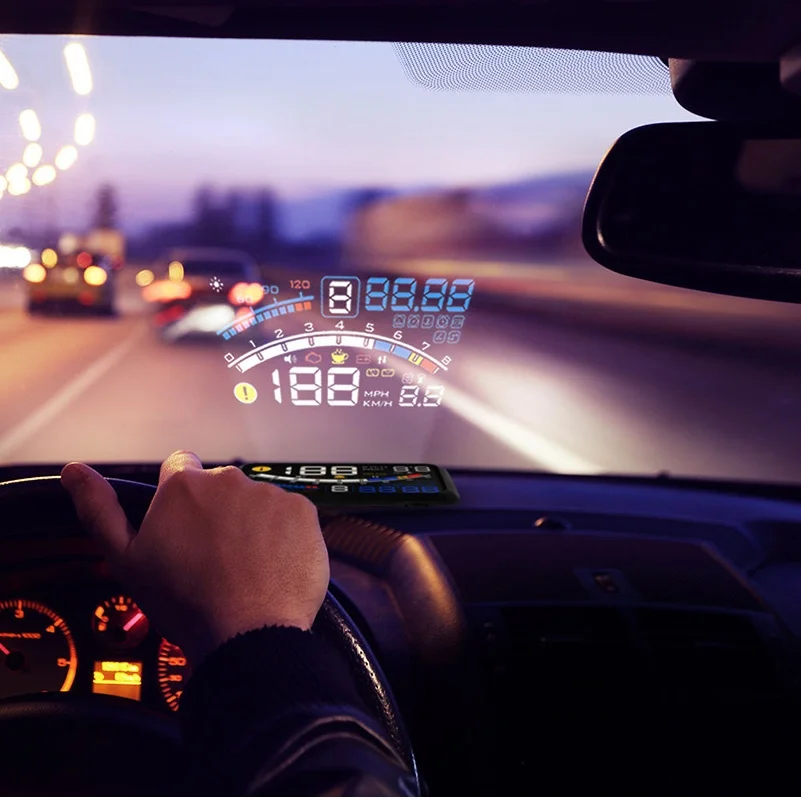

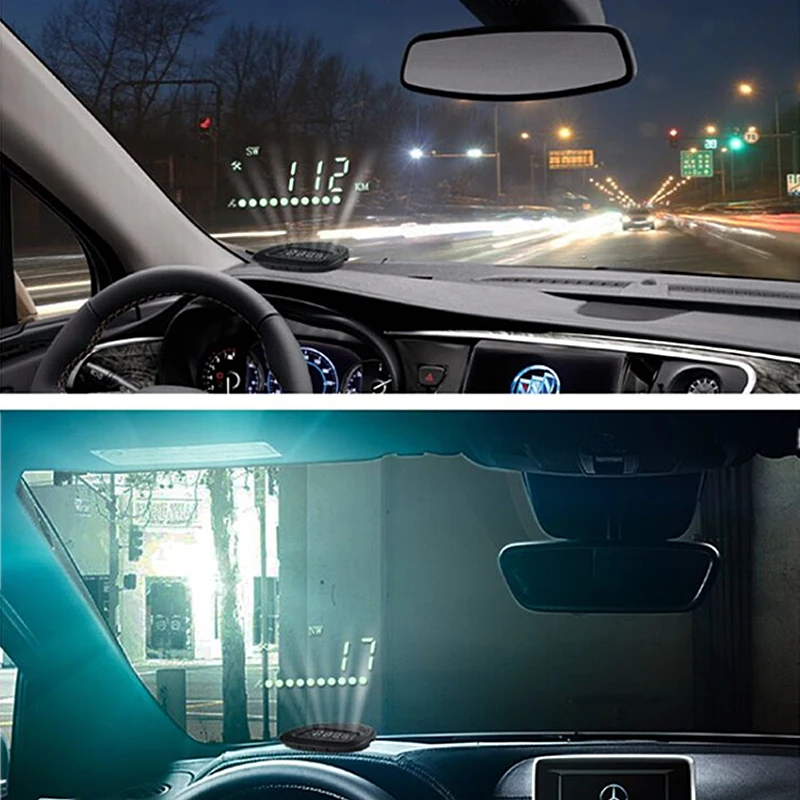

а есть китайские проекторы в районе 100$,подключаемые к OD-разъему
Нead-up-Display дословно можно перевести, как «дисплей для поднятой головы»

Прикрепленные изображения

  • Наверх

#11 lelik79

Отправлено 09 апреля 2013 — 13:32

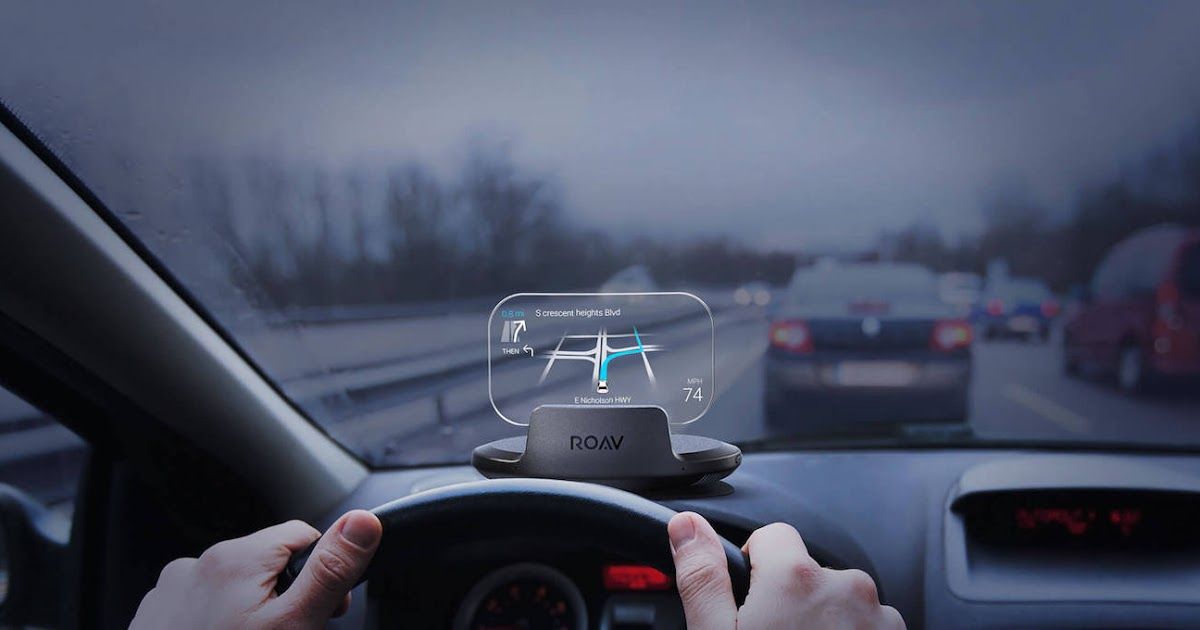

NAVIER HUD — Новая концепция навигации
https://play. google….un.navier&hl=ru

Прикрепленные изображения

  • Наверх

#12 zloi_kot

Отправлено 09 апреля 2013 — 14:55

А что, камрады никто не пробовал девайсы типа
Lexand STA-5.0, STA-6.0 и STA-7.0 под андроидом?
и можно ли их пользовать вкупе с ELM327 Wi-Fi?

  • Наверх

#13 Gans

Отправлено 10 апреля 2013 — 14:49

https://play.google….C5kaWdpaHVkIl0.
самая лучшая прога для андроида

Скачал прогу, чтоб побаловаться — на экране телефона идет правильное изображение цифр, не могу понять, а как сделать его зеркальным, чтоб на стекле цифры правильно изображались?
зы все разобрался кнопка верхняя правая в меню hud отвечает за смену изображения.

Сообщение отредактировал Gans: 10 апреля 2013 — 14:52

  • Наверх

#14 lelik79

Отправлено 10 апреля 2013 — 15:00

ищем в настройках режим HUD, некоторые программы сами перевертывают при повороте пальцем по экрану)

  • Наверх

#15 VLAD1971

Отправлено 11 октября 2014 — 20:08

Уважаемые форумчане таким никто не пользовался?

http://www. autoleon….ya/PARKCITY-SR-03/


  • Наверх

#16 kosmas_87

Отправлено 12 октября 2014 — 13:54

Уважаемые форумчане таким никто не пользовался?

http://www.autoleon….ya/PARKCITY-SR-03/

У меня такой, только на али он стоит в два раза дешевле, и на сто процентов уверен что они делаются на одном и том же заводе только в разные коробки упаковываются. Мне нравится видно хорошо. вот ссылка на всякий случай

http://ru.aliexpress…ifound-Updated-2nd-Gen-ActiSafety-Multi-Car-HUD-Vehicle-mounted-Head-Up-Display-System-OBD-II/1434944770.html

Сообщение отредактировал kosmas_87: 12 октября 2014 — 13:57

  • Наверх

#17 VLAD1971

Отправлено 17 октября 2014 — 20:24

Спасибо.


  • Наверх

#18 магнитчик

Отправлено 17 октября 2014 — 21:27

Прикольно, а удобно вобще? я то ночью, наоборот, все подсветку на минимум убираю, и на дорогу гляжу=). А тут прям перед носом — мультфильмы кажут. Вот если б туда с камеры ночной видео пускали, как на бнв=)


  • Наверх

#19 Vlad

Отправлено 18 октября 2014 — 20:12

Вариантов много, бюджет тоже разный

http://ru.aliexpress…el-Consumption/900576523.html

http://ru.aliexpress.com/item/2014-New-W02-Car-HUD-Head-Up-Display-5-5-Size-12V-Working-Voltage-With-OBDII/1906362282. html


  • Наверх

#20 kosmas_87

Отправлено 16 ноября 2014 — 11:12

вот мой вариант установки проекции в авто) очень доволен! http://www.drive2.ru/l/4979453/


  • Наверх

Проекционная технология для преобразования салона автомобиля

Одно из стратегических направлений инноваций Grupo Antolin сосредоточено на анализе возможности интеграции новых решений, основанных на проекционных технологиях, на внутренних поверхностях автомобиля, таких как обшивка потолка, консоль или кабина, обеспечивая уникальное Пользовательский опыт.

В последние годы в автомобильной промышленности произошла технологическая революция. Многие из традиционных областей автомобиля стали более технологически сложными. Владелец автомобиля больше не считает единственным требованием, чтобы автомобиль был только средством передвижения, он также должен быть зоной комфорта, в которой можно наслаждаться поездкой. Стремясь удовлетворить требования адаптации к новой мобильности, ведется работа по разработке более инновационных систем освещения для автомобиля. Системы проецирования изображения являются одним из наиболее перспективных направлений для достижения этой цели. Использование этой технологии способно изменить дизайн салона автомобиля и окружающей среды, предлагая автопроизводителям и поставщикам транспортных услуг новые возможности дизайна.

Потребительское восприятие внутренней и внешней проекции может быть изменено, поскольку эта технология может отображать любой рисунок с использованием одного и того же модуля, обеспечивая новые формы инновационного освещения. Некоторыми из основных применений внутри транспортного средства могут быть проецирование предупреждающих знаков или создание сценариев окружающего освещения или инновационные конструкции дисплеев на различных поверхностях для развлечения или предоставления информации. Снаружи у него могут быть и другие функции, позволяющие улучшить общение между водителями и пешеходами (V2P). Этими функциями могут быть приветственные сценарии, информация об уровне заряда батареи электромобиля или, например, проекция сигналов заднего хода или предупреждения о парковке.

Другие технологии

Базовая технология и применение проекции со временем изменились. Первые видеопроекторы использовали обычные оптические системы, основанные на свете ламп накаливания через электронно-лучевые трубки. В последние годы появились новые типы проекторов, основанные на других технологиях, таких как LCD (жидкокристаллический дисплей), LCoS (жидкокристаллический дисплей на кремнии) и DLP (цифровая обработка света). Эти технологии представляют собой альтернативы, которые предлагают меньшие размеры, меньший вес, меньшее тепловыделение и более эффективное использование энергии.

В зависимости от технологии формирование изображения или видео отличается для каждого проектора. С одной стороны, основанные на ЖК-системах, состоят из трех жидкокристаллических экранов, расположенных между двумя поляризационными фильтрами. В этом случае свет проходит через эти поляризаторы на пути к проекционному объективу. По мере прохождения жидкокристаллический экран модулирует свет, позволяя ему проходить или блокируя его. ЖК-панели сами по себе не излучают свет, но требуют подсветки RGB, поэтому они известны как пропускающая ЖК-технология, поскольку свет проходит через ЖК-панель.

Другие проекторы используют технологию LCoS и отличаются от ЖК-дисплеев прежде всего тем, что в них используется «отражающая» система для формирования изображения. В них используется кремниевая подложка, которая отражает свет, проходящий через жидкокристаллический дисплей. Жидкий кристалл отвечает за пропускание или блокирование света от соответствующих пикселей. С помощью этого типа технологии можно достичь более высокой яркости.

С другой стороны, цифровые проекторы с технологией DLP основаны на микросхеме DMD (Digital Micromirror Device), состоящей из массива вращающихся микрозеркал. Изображение формируется за счет отражения падающего на них света. Если пиксель включен, свет модулируется, направляя его с помощью наклона зеркал на путь проекционной оптики. Если пиксель выключен, свет отклоняется. В течение последнего года отдел корпоративных инноваций Grupo Antolin изучал возможность применения этой технологии в салонах автомобилей в сотрудничестве с партнером OSRAM Automotive Lighting Systems (AMLS).

В зависимости от количества используемых чипов существует несколько конфигураций технологии DLP. В одночиповой DLP-системе с одним источником белого света добавляется цветовой круг для разделения красного, зеленого и синего основных цветов, которые последовательно попадают на DMD-чип. Когда состояния включения и выключения этих крошечных зеркал согласуются с отраженным светом в микрозеркалах, можно создать более миллиарда цветов. Недостатком использования одного DLP-чипа является то, что видны дефекты конечного качества изображения (эффект радуги). В системе DLP с тремя чипами каждый чип предназначен для основного цвета, что обеспечивает более высокую яркость и лучшее качество изображения. Эта технология уже использовалась в автомобильных приложениях, таких как проекционные дисплеи (HUD) для отображения информации о вождении.

Все эти технологии динамической проекции, в которых отображаемый контент можно настраивать в режиме реального времени, делают их идеальными для создания новых ощущений в автомобиле. Их можно использовать для создания функциональных поверхностей в местах, где обычные дисплеи плохо интегрируются. С другой стороны, использование проекций может быть распространено на варианты использования наружного освещения, такие как сценарии смешанного движения, когда автономные транспортные средства делят трафик с пешеходами, велосипедистами и транспортными средствами с ручным управлением. Следует учитывать, что на качество и резкость проецируемого изображения на определенных поверхностях может влиять сама проекционная поверхность и условия окружающего освещения.

Наконец, существуют статические проекции, в которых отображаемый контент не может быть скорректирован в режиме реального времени. Система, в которой гобо создает световой узор, отвечает за создание этого типа проекции. Гобо означает маску, помещенную перед источником света для управления отображаемым изображением. Наконец, есть возможность объединения нескольких статичных проекторов с предустановленными шаблонами, которые включаются последовательно. Это позволяет создать динамический эффект. Примером использования может быть проекция задних фонарей или указателя поворота на землю. В интерьере узоры можно проецировать на различные поверхности, обивку потолка, двери и кабины. Например, индивидуальные приветственные сценарии для автономных транспортных средств подарят водителю приятное ощущение еще до того, как двигатель заработает, проецируя свой логотип или приветственные сообщения.

Grupo Antolin является экспертом в области интеграции технологий на всех типах поверхностей, таких как пластиковые, текстильные или натуральные. Grupo Antolin продемонстрировала предыдущий опыт работы со статическими проекционными системами и делает шаг вперед с динамическими проекционными системами.

Некоторыми примерами применимости могут быть динамические проекции на потолке для визуализации внешней среды, декоративных узоров, предупреждающих знаков, развлечений и отображения информации среди прочего. Динамический окружающий свет может проецироваться на поверхность потолка, чтобы улучшить впечатления пассажиров и комфорт во время путешествия.

Кроме того, внутренние окна транспортных средств могут быть преобразованы в прозрачные экраны для новых дисплеев, таких как представление карт, информации, рекламы и предупреждающих знаков изнутри наружу. По этой причине отдел корпоративных инноваций компании изучает технологии, позволяющие отображать информацию на стекле.

Проекционная технология предлагает широкий спектр возможностей в автомобильной промышленности как для внутреннего, так и для внешнего применения. Grupo Antolin вовлечена в процесс интеграции этой инновационной технологии в свои продукты, чтобы создавать новые возможности для конечных пользователей и повышать добавленную стоимость своих решений.

Ваш путеводитель по прожекторному освещению для автомобилей

Работа над усовершенствованием хорошей системы автомобильного освещения велась десятилетиями, и сегодня прожекторные фары приобретают все большую популярность, а не рефлекторы. Прожекторные фары снабжены линзами, которые позволяют лучше фокусировать свет. Конструкция отражателя охватывает более широкую область, менее сфокусирована и интенсивна.

Система корпуса отражателя обычно используется в автомобилях, выпущенных в начале 2000-х годов или ранее. Однако конструкция прожекторной фары не совсем новое изобретение. Многие роскошные автомобили были оснащены фарами этого типа в 19 веке.80-е годы.

Что такое проектор для автомобилей?

В конструкции проектора используется отражатель особой формы для фокусировки света. Жалюзи направляют свет на дорогу с лучшей диаграммой направленности, которая плотно сгруппирована и равномерно распределена.

Прожекторы обладают следующими преимуществами:

  • Фара в сборе поставляется со сменной лампой.
  • Гораздо ярче, чем рефлекторные фары.
  • Меньшая вероятность ослепления других водителей.
  • Световой рисунок более ровный.
  • Без темных пятен.
  • Увеличенная дальность и видимость.

В самой старой модели рефлекторных фар, которая была закрытого типа, перегоревшую лампу нельзя было заменить, потому что корпус не мог быть снят. Однако конструкция фары проектора состоит из четырех частей: отражателя, линзы, затвора и колбы.

  • Отражатель: Отражатель в прожекторной фаре имеет эллиптическую форму, и свет, излучаемый лампой, направляется в узкое место, где отражатель встречается со шторкой.
  • Рассеиватель: Рассеиватель прожекторной фары предназначен для распределения пучка света, направляемого и формируемого затвором и эллиптическим отражателем. Некоторые линзы поставляются с дополнительным компонентом, отсекающим грань между светом и тьмой, когда фара попадает на дорогу. В то время как рефлекторная фара имеет тенденцию создавать темные пятна, свет от рефлекторной фары более равномерный.
  • Шторка: Шторка вставляется под луч света, и самая важная характеристика шторки прожекторной фары заключается в том, что она направляет свет на дорогу и не слепит других водителей. Некоторые автомобили оснащены фарами, которые опускают или поднимают переключатель между ближним и дальним светом. Затвор — чрезвычайно важная деталь в конструкции проектора. Его нет в классических рефлекторных системах.
  • Лампа накаливания: Свет прожекторной фары ярче, чем свет, излучаемый рефлекторными фарами. В этой системе можно использовать светодиодные, газоразрядные или галогенные лампы.

Типы прожекторов для автомобилей

При покупке прожекторов вы найдете следующие типы продуктов:

Запасные лампы для прожекторов

Основная конструкция прожекторов, как правило, одинаковая, но лампы разные. можно использовать в этой системе:

  • Галогенные лампы: Галогенные лампы использовались в рефлекторных фарах, а также в первых прожекторных фарах, представленных на рынке.
  • HID-лампы: Они также известны как ксеноновые HID-фары и все еще доступны. Лампы HID ярче галогенных и имеют более длительный срок службы.
  • Светодиодные лампы: Высокоэффективные светодиоды являются новейшей инновацией. Они имеют более длительный срок службы, чем галогены или HID. Эксперты говорят, что если эти лампы не получат каких-либо повреждений, они могут пережить даже срок службы автомобилей, в которых они установлены.

Прожекторы для автомобильных дверей

Вы также можете найти прожекторы, предназначенные для автомобильных дверей. Индивидуальный логотип или фотография могут быть размещены на двери вашего автомобиля, чтобы приветствовать пассажиров. Фотография или логотип закрепляются на дверном полотне, поэтому его видно при открытии двери. Магнитный датчик помогает свету включаться и выключаться, когда дверь открывается или закрывается соответственно.

Эти фонари для автомобильных дверей подходят к любой модели и доступны по цене, как и комплект для освещения автомобильных дверей, доступный в Qwertyui. Светильники для автомобильных дверей бывают трех типов:

  • Светодиодные лампы для прожекторов с проводами: Легко доступны, эти лампы должны быть подключены от дверной панели к плафону освещения автомобиля.
  • Беспроводная связь Светодиодные лампы для проекторов: Эти лампы проще установить. Просто закрепите фонарь на дверной панели и датчик на шасси прямо под фонарем. Свет будет включаться всякий раз, когда открывается дверь. Одним из примеров является комплект Car Shadow Light от HAOHAOYUN.
  • Лампы для проектора логотипа двери: Чтобы установить этот тип фонаря, вы должны снять фонарь, уже установленный на вашем автомобиле, и заменить его этими внутренними проекционными фонарями.

Qwertyui 2 шт. Подсветка дверей автомобиля Логотип Прожектор двери автомобиля Светодиодные приветственные огни Логотип автомобиля Подходит для всех моделей (подходит для f-)

Qwertyui 2 шт. Модели (подходит f-)

Сейчас скидка 24%

19 долларов США на amazon.ca

HAOHAOYUN HAOHAOYUN 2 шт. автомобильный теневой свет, беспроводная автомобильная приветственная лампа, лазерный проектор логотипа автомобильный светодиодный сигнал двери, призрачный теневой свет, автомобильная дверь приветственный свет логотипа для Alfa Romeo (Alfa)

HAOHAOYUN HAOHAOYUN 2 шт. автомобильный теневой свет, Беспроводная автомобильная приветственная лампа, лазерный проектор логотипа Автомобильная светодиодная сигнальная лампа двери, свет призрачной тени, приветственная лампа двери автомобиля для Alfa Romeo (Alfa)

23 доллара на amazon.ca

Как выбрать проектор для автомобилей

Одним из важнейших факторов при выборе проекционного освещения является тип лампочки, которую вы хотите. Эксперты говорят, что светодиодные лампы более эффективны, чем газоразрядные, и обладают следующими преимуществами:

  • Мощность светодиодных ламп обычно составляет 15–18 Вт.
  • Светодиоды имеют более длительный срок службы.
  • Светодиоды становятся полностью яркими сразу после включения, в то время как газоразрядным лампам требуется больше времени, чтобы полностью загореться.

Недостатком является то, что для установки светодиодов в автомобиле требуется больше места.

Вы также можете подумать, хотите ли вы яркий дизайн фар. Например, некоторые прожекторные фары отбрасывают отчетливый ореол или кольцо, которое производители часто называют ангельским глазом или ореолом.

Как заменить/установить лампы проектора

Отказ от ответственности. Рекомендации в этой статье носят общий характер и не заменяют инструкции для вашего конкретного автомобиля. Прежде чем приступать к ремонту, обратитесь к руководству пользователя или руководству по ремонту.

Как универсальные комплекты, так и комплекты для конкретных моделей безопасны и просты в установке, если они выполнены правильно. Когда придет время менять фары, выполните следующие действия:

Подготовка к установке

Начните со снятия переднего бампера. Поместите свет внутрь.

Установка и проверка фар

Подсоедините фары к источнику питания на стоянке и заземлению. Некоторые поставляются с предварительно собранной проводкой и их проще установить. Для тех, которые не собраны заранее, провода могут быть красно-черными, красно-белыми или черно-белыми, в зависимости от марки.

Перед установкой проверьте провода к источнику питания и заземления, чтобы выяснить, что куда идет.

Проверка и сборка

После установки новых фонарей включите габаритные огни, чтобы проверить их. Установите на место крышку фары проектора и бампер.

10 удивительных примеров проекционного картографирования автомобилей

Трехмерное проекционное картографирование, несомненно, является широко используемым компонентом, составляющим арсенал партизанского маркетолога. Это очень увлекательно и может привлечь очень большую аудиторию. Если все сделано правильно, это может запомниться и обязательно будет распространено в социальных сетях. Сегодня мы по-новому взглянем на эту маркетинговую концепцию, сосредоточившись на определенной отрасли: автомобилестроении. Вот 10 удивительных примеров проекционного мэппинга, которые были выполнены на автомобилях. Дайте нам знать, какой из них ваш любимый, комментируя ниже.

1) Lamborghini Projection Mapping

Один из самых элитных автомобилей в мире недавно стал полотном для The Media Merchants, которое организовало эксклюзивное аудиовизуальное мероприятие по проекционному отображению вокруг Lamborghini Reventon.

CREDITS
Projection Mapping: The Media Merchants
Креативный технический директор: Anthony Diehl
Технический координатор: Jordan Ciurcovich
Режиссер анимации: Stuart Langfield
Звуковой дизайн: Mitch Lee для Redemption Audio
Постпродакшн: JUMP Studios
Видеосъемка: Perfect Pictures, Van Media
Оператор-постановщик: Дэн Дюмушель
Lamborghini Reventon: SR Auto Group

2) Toyota Auris Hybrid Projection Mapping


необыкновенная машина.
Вспомните историю автомобиля, который перерабатывает энергию во время движения — Toyota Auris с гибридным синергетическим приводом.

Чтобы узнать больше, посетите сайт http://www. getyourenergyback.co.uk

снята на месте в Шордич, Лондон, 22 сентября 2010 года.

3) Путешествие Infiniti of Inspiration9 использование нескольких проекторов. Спасибо Hippo Media Server — любимому в мире инструменту для проекционного картирования. Бегемот теперь доступен в Индии через M Audio Visual и Transhuman Collective — лидеры в Projection Mapping в Индии протестировали его исключительно.

5) Проекционное картирование автомобилей Audi A1

6) Трехмерное проекционное картирование автомобилей Hyundai Accent


Вероятно, это один из моих любимых примеров автомобильных проекций. Это действительно подчеркивает их слоган «Новое мышление. Новые возможности».

7) Новый Peugeot 308. Проекционное картирование автомобиля

8) Chevrolet New Captiva. Интерактивное картографирование от Lumina Motion

9) Презентация проекционного картографирования Audi A6 от Deeplook

Презентация проекционного мэппинга AUDI A6 от deeplook.ru на Vimeo.

10) Видеомэппинг Range Rover Evoque

БОНУС) Toyota Auris 3D-мэппинг «Верни свою энергию» от Superglue
