Вибростенд для диагностики подвески — Аника

13 Апр2020

Неисправности автомобиля любого плана могут привести к крайне нежелательным последствиям. Проблемы с подвеской, кроме всего прочего, чреваты возникновением аварийной ситуации, последствия которых порой бывают непредсказуемыми. В нашем автосервисе в Щелково имеется все необходимое оборудование для осуществления обслуживания автомобиля на самом высоком уровне. Проведение ремонта кузова, шиномонтажа с заменой летних шин на зимние, а также услуг по диагностике и техническому обслуживанию, мойке автомобиля, эвакуатора и правовой помощи.

Проверка на вибростенде

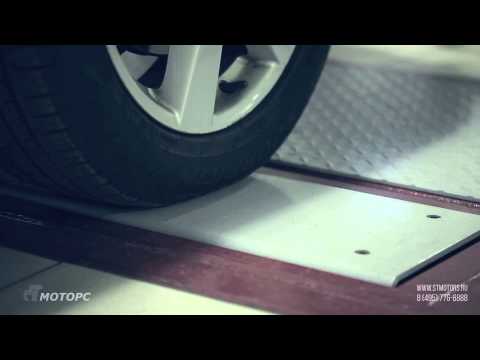

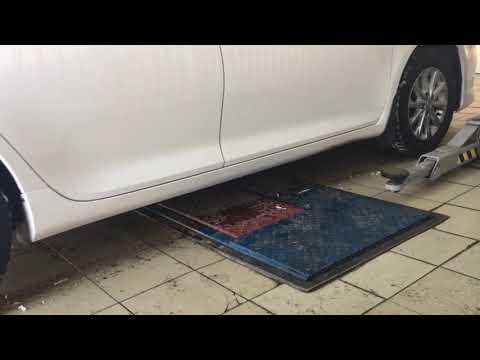

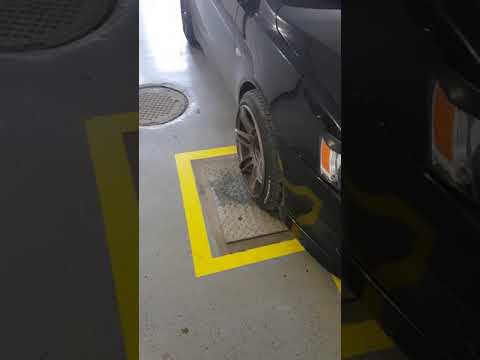

Для определения состояния подвески автомобиля используется вибростенд, в простонародии называемый «трясучкой». Этот механизм не только создает колебания определенного типа, но и имитирует все воздействия на подвеску при движении авто по дороге. Транспортное средство устанавливается с разблокированными колесами, а их вращение производится собственным приводом стенда. Кроме вращения создаются колебания установленной амплитуды с заданными параметрами. Существуют разновидности вибростендов, способных осуществлять боковое качение, с помощью чего определяется состояние шаровых шарниров, опор и подшипников ступиц. Выявляются неполадки в таких конструктивных элементах как пружины и амортизаторы, рычаги и сайлентблоки, наконечники рулевых тяг и тормозные колодки.

Причины, указывающие на необходимость посещения СТО

Кроме плановых посещений автоцентра для выполнения мероприятий по техобслуживанию автомобиля, бывают случаи, когда возникают непредвиденные ситуации. Указывают на это следующие факторы:

•         Во время движения появились посторонние звуки.
•         На неровностях или «лежачих полицейских» подвеска отдает сильным стуком.
•         Амплитуда раскачивания автомобиля достаточно велика и гасится не сразу.
•         Кузов раскачивается даже при движении по ровной дороге без резких ускорений и торможений.
•         Автомобиль не держит ровную траекторию, рыскает на дороге, пытаясь уйти в сторону.
•         Шины изнашиваются неравномерно и очень быстро.

Мероприятия по проведению диагностики

Первоначально проверяется передняя часть машины, потому что именно она нагружена больше всего. Работа осуществляется в несколько этапов:

•         Общая проверка подвески, включая все узлы без исключения.
•         Определение исправности пружин и амортизаторов.
•         Проверка состояния шаровых опор.
•         Изучение стабилизаторов.
•         Диагностика с помощью компьютерного стенда.

Все полученные результаты сопоставляются с базовыми данными, после чего делаются соответствующие выводы. Диагностика подвески автомобиля на вибростенде позволяет вовремя выявить все возможные неполадки и своевременно их устранить, что позволит не допустить возникновения форс-мажорных ситуаций на дороге, обезопасить водителя и пассажиров.

Диагностика ходовой автомобиля в Киеве, цена

Сколько стоит диагностика ходовой в СТО Куратор.ЮА



Диагностика ходовой части

от 199 грн

Независимый узел машины, крепящийся к кузову, предназначенный для уменьшения ударов, вибраций, толчков во время движения транспортного средства называется ходовой частью. В её состав входит множество элементов, комплектация меняется по модификации авто, может дополняться гидропневматическими амортизаторами, пневматическими элементами и т.д.

Ходовая влияет на комфорт езды, а также управляемость транспортного средства, даже незначительные отклонения в её работе могут стать причиной ДТП. Диагностика ходовой позволяет найти и устранить неполадки узлов ходовой, обеспечивает безопасность вождения, экономит средства на капремонт транспортного средства.

Записаться на диагностику ходовой

Диагностика ходовой в Куратор.ЮА

Диагностика ходовой выполняется двумя способами:

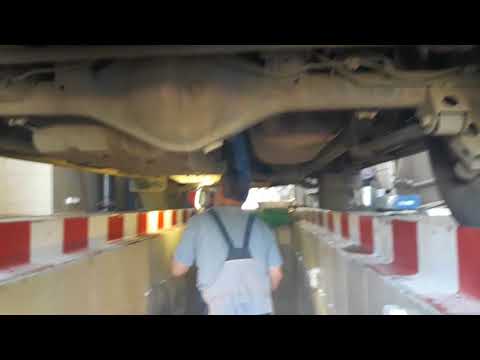

1. Визуальный осмотр узлов ходовой мастером на наличие неисправностей, выявление механических повреждений, течей;
2. Определение поломок опытным путём. В этом случае применяется компьютерная диагностика, проходят испытания авто на специальном вибростенде. Полученные параметры сравниваются с заводскими характеристиками, определяются отклонения от нормы.

Диагностика ходовой в Киеве выполняется автосервисом Куратор.ЮА. В осмотр ходовой входит:

1. Проверка тормозной системы на повреждение шлангочек, тормозных барабанов, тормозных дисков и колодок.
2. Статический дисбаланс выявляют при визуальном осмотре шин и дисков на наличие симметрии и механических повреждений.
3. Осмотр пыльников шрусов на наличие дефектов. Если визуально повреждения не выявлены, проводят осмотр на стенде для диагностики ходовой.
4. Износ пружин, их скорость на сжатие.
5. Наличие люфтов шаровых и наконечников.
6. Диагностика амортизаторов, проверка числа качаний, определение герметичности, выявление протечек.
7. Проверка рулевой рейки на наличие люфта.
8. Проверка подшипников ступицы.
9. Осмотр рулевых тяг, сайлент-блоков на наличие люфта.

Выявив неисправность, мастер предоставляет клиенту описание поломок, указывает какие узлы нужно заменить срочно, а что может ещё подождать. На автосервисе Куратор.ЮА проводится полный и частичный  ремонт ходовой. Наши мастера в короткий срок ремонтируют сломанный узел.

Записаться на диагностику ходовой

Когда проводить диагностику ходовой

Диагностика ходовой необходима в таких ситуациях:

1. Приобретение поддержанной машины. Вы не уверены в исправности ходовой, диагностика поможет выявить изношенные элементы, снизить при покупке стоимость авто.
2. Плановый осмотр. Способствует выявлению скрытых неисправностей, уменьшает затраты на ремонт. Рекомендуется с интервалом 10 тыс. км. пробега для легкового транспорта и 15 тыс км. Если речь идёт о грузовых авто. Многие мастера советуют автолюбителям выполнять осмотр ходовой вместе с плановой заменой моторной смеси. Такая хитрость позволит водителю не забыть о необходимости осмотра подвески и ходовой.
3. Заметны недочёты в работе автомобиля:

• при вхождении в поворот машину раскачивает, возможно, повреждён амортизатор;
• при езде автомобиль уводит в сторону, возможно, некачественно сделан развал схождения, либо вышел из строя сайлент-блок;
• увеличенный тормозной путь, значит, изношены тормозные колодки либо потекли тормозные цилиндры;
• отдаёт вибрация в руль при езде, возможно не отбалансированы колёса, изношены сайлент-блоки;
• машину качает, как на волнах, слышны нехарактерные шумы (стук, биение, скрип), возможно, изношены пружины либо сайлент-блоки;
• слышен стук из-под капота при езде по кочкам, появляется люфт руля, неисправна рулевая рейка;
• при остановке авто раздаётся скрип – это неисправны тормозные колодки.

Полная диагностика позволяет обнаружить износ элементов ходовой и своевременно их заменить для предотвращения более дорого ремонта авто и обеспечения безопасного, комфортного вождения.

Записаться на диагностику ходовой

Диагностика подвески автомобиля

Компьютерная диагностика ходовой предполагает проверку подвески автомобиля на специальном стенде. Этот стенд  диагностики ходовой представляет собой платформу, создающую вибрации в ограниченном диапазоне. При такой процедуре измеряется динамический вес колес и сравнивается со стандартным значением. Отклонение от стандарта указывает на наличие неисправности подвески. Диагностика подвески позволяет выявить отклонения в работе сайлент-блоков, произвести диагностику амортизаторов, пружин, рычагов, подшипников, рулевых наконечников, шаровых опор.

Вибростенд создаёт условия близкие к условиям движения авто, поэтому исходя из отклонений, полученных параметров от нормы, опытный мастер при дальнейшем визуальном осмотре ходовой точно определит неисправность.

Точная и полная диагностика ходовой в Куратор.ЮА

Диагностику ходовой в Киеве на левом берегу выполняет автосервис Куратор.ЮА. Преимущества СТО:

1. Грамотная консультация мастеров, учёт всех пожеланий клиента.
2. Опыт работы мастеров более 10 лет, даёт возможность быстро диагностировать и устранять поломку.
3. Использование качественного, современного оборудования для проведения диагностики.
4. Проведение полной диагностики ходовой, которая включает визуальный осмотр элементов ходовой мастером на наличие механических повреждений. Плюс использование специального стенда для диагностики подвески авто. Использование двух методов позволяет выявить даже небольшие поломки.
5. Предоставление полного спектра услуг по ремонту авто. Мы занимаемся не только диагностикой, но и ремонтом ходовой, в короткий срок отремонтируем любой узел машины.
6. Доступная цена на диагностику ходовой, стоимость ниже, чем у конкурентов.
7. Автосервис даёт гарантию на проведенные работы. По требованию заказчика отдаём замененные запчасти.

Системность работы наших мастеров, позволяет быстро проводить диагностику ходовой, точно указывать места поломки, в короткий срок ремонтировать неисправные узлы.
