Чтобы обеспечить возгорание горючей смеси, для передачи импульса используются высоковольтники (провода). Принцип функционирования системы в целом довольно простой — после поворота ключа в замке зажигания трамблер получает импульс и передает его на КЗ, где тот преобразуется. После этого прерыватель распределяет искру в соответствии с техническим регламентом — на определенные цилиндры. Что касается конструкции КЗ, то она на ВАЗ 2109 карбюратор или инжектор ее схема довольно проста — она состоит из первичной и вторичной обмоток, которые намотаны на магнитопровод.

Первичная обмотка намотана из более толстого провода с меньшим числом витков, а вторичная имеет большее количество витков, но менее толстый провод. Высоковольтный импульс появляется в результате электромагнитной индукции и накопления заряда, а передается он в ходе отключения первички. После его передачи происходит воспламенение топливовоздушной смеси, что способствует запуску двигателя (автор видео — канал Автоэлектрика ВЧ).

Как проверить катушку зажигания?

Перед тем, как проверить катушку зажигания в ВАЗ 21099 инжектор или карбюратор, необходимо подготовить тестер (мультиметр) и отключить аккумулятор от питания. Проверка включения устройства, его соединения и подключения может быть осуществлена без демонтажа КЗ.

Диагностика работоспособности КЗ на 21099 инжектор включает в себя следующие этапы:

1. Сначала нужно отключить высоковольтные провода, которые идут к выводам КЗ. Чтобы сделать это, воспользуйтесь гаечным ключом на 8 и открутите гайки фиксации кабелей к выводам К и Б. Перед отключением проводов необходимо запомнить их положение, перепутать их при дальнейшей установке ни в коем случае нельзя!
2. Далее, производится непосредственно проверка катушки зажигания, в частности, первичной обмотки. Чтобы сделать это, подключите один щуп мультиметра к выводу Б, а другой — к К на первичке. Сделав это, можно активировать мультиметр в режим работы омметра. Если первичка исправная, то уровень сопротивления в результате диагностики должен составить около 0.4-0.5 Ом.
3. Следующим этапом будет диагностика вторичного элемента конструкции, для этого также потребуется мультиметр. Чтобы проверить исправность данной составляющей, необходимо один вывод мультиметра подключить к выводу Б КЗ, а второй — к разъему для высоковольтного кабеля. На этом этапе также необходимо проверить сопротивление. Если вторичка исправная, то параметр сопротивления в результате диагностики должен составлять 4. 5-5.5 кОм.
4. Завершающим этапом в проверке будет диагностика исправности изоляции, то есть вы будете искать возможное короткое замыкание, которое могло произойти в системе. Чтобы проверить наличие замыкания, один вывод мультиметра следует подключить к разъему Б устройства, а второй — к массе. Как вариант, можно использовать корпус КЗ. Если все работает правильно, то параметр сопротивления должен быть достаточно высоким — в пределах 50 мОм. В том случае, если это значение сильно отличается, то замыкание все же есть. Учтите, что если хотя бы один из этапов показал поломку в работе устройства, то его необходимо либо ремонтировать, либо менять. Если же проверенный узел работает нормально, но в работе системы зажигания все равно есть проблемы, то необходимо проверять высоковольтные провода, свечи, трамблер.

Характерные неисправности узла и способы их устранения

В каких случаях может потребоваться замена механизма:

1. Если в его работе произошло замыкание. В частности, речь идет о замыкании между витками одной из обмоток.
2. Если в электроцепи вторички и первички появился разрыв. Найти его может быть проблематично, обычно при такой проблеме специалисты рекомендуют полностью менять КЗ.
3. Также одной из характерных неисправностей для отечественных «девяток» является изоляционный пробой вторички на массу, то есть корпус КЗ.
4. Наличие дефектов корпуса и крышки устройства. Если с повреждениями на корпусе КЗ еще может работать, но не во всех случаях, то в случае с крышкой ее необходимо будет менять.
5. Течь смазки на крышке КЗ.
6. Также замене КЗ могут способствовать неправильные значения измерительного тестера при замерах параметров сопротивления в первичке или вторичке.

 Загрузка …

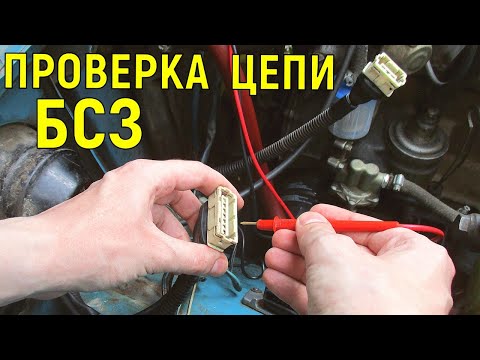

Видео «Наглядная инструкция по диагностике КЗ в домашних условиях»

Универсальная инструкция по проверке КЗ своими руками с помощью мультиметра приведена на видео ниже (автор — Алексей Романов).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Как проверить катушку зажигания ваз 21099

Осмотрите катушку. Если на пластмассовой крышке есть сколы, трещины, следы перегрева или вытекания масла, катушку ваз 2109 надо заменить.

2. Проверьте сопротивление первичной обмотки катушки лада самара. Для этого подсоедините омметр к низковольтным клеммам катушки. При 25 °С сопротивление должно составлять 0,4–0,5 Ом. Если сопротивление отличается от указанного, замените катушку.

3. Проверьте сопротивление вторичной обмотки катушки. Для этого подсоедините омметр к высоковольтной клемме и низковольтной клемме “В” катушки. При 25 °С сопротивление должно составлять 4,5–5,5 кОм. Если сопротивление отличается от указанного, замените катушку лада спутник.

При возникновении таких неисправностей в работе двигателя автомобилей ВАЗ 2108, 2109, 21099 как исчезновение искры или слабая искра, неустойчивый холостой ход, невозможность отрегулировать обороты холостого хода, затрудненный пуск или невозможность запуска двигателя, провалы и рывки при трогании и в движении и пр., есть смысл проверить работоспособность катушки зажигания.

— накидной или рожковый ключ на 8 мм

— тестер (мультиметр или аналогичный прибор) с режимом омметра

Подготовительные работы

Проверить катушку зажигания на автомобилях ВАЗ 2108, 2109, 21099 можно не снимая её с автомобиля.

— снимаем минусовую клемму с АКБ

— отсоединяем высоковольтный провод от катушки зажигания

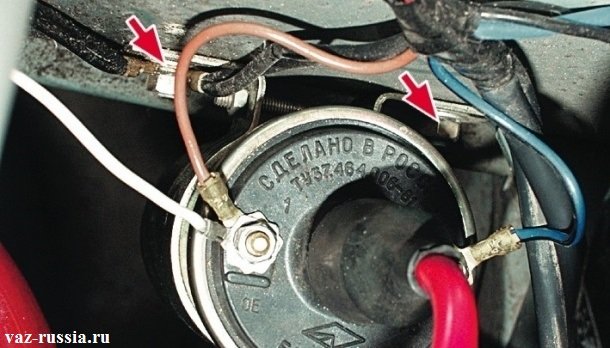

— отсоединяем провода, ведущие к двум выводам катушки

Для этого ключом на 8 мм отворачиваем гайки крепления проводов к выводам «К» и «Б». Отсоединяем провода, запомнив их положение, что бы при установке обратно не перепутать.

Проверка катушки

—

— Проверяем исправность первичной обмотки катушки зажигания

Для этого присоединяем один щуп тестера к выводу «Б» второй щуп к выводу «К» — выводу первичной обмотки.

— Проверяем исправность вторичной (высоковольтной) обмотки катушки зажигания

Для этого один щуп тестера присоединяем к выводу «Б» катушки зажигания, а второй щуп к выводу для высоковольтного провода. Измеряем сопротивление. У исправной вторичной обмотки оно должно составлять 4,5 – 5,5 кОм .

— Проверяем исправность изоляции (наличие короткого замыкания)

Для этого один щуп тестера присоединяем к выводу «Б» катушки зажигания, а второй щуп прижимаем к ее корпусу. Сопротивление изоляции должно быть очень большим – 50 мОм

Если хотя бы одна из трех проверок покажет неисправность, то катушку зажигания следует заменить.

Примечания и дополнения

— Катушки зажигания, устанавливаемые на автомобили ВАЗ 2108, 2109, 21099 могут быть двух типов: сухая с замкнутым магнитопроводом (3122. 3705) и маслонаполненная с разомкнутым магнитопроводом (8352.12, 027.3705, 27.3705, 27.3707-01, АТЕ1721). Сопротивления обмоток для них немного различаются. Катушка 3122.3705 – первичная обмотка 0,43±0,04 Ом, вторичная 4,08±0,4 кОм. Катушки 8352.15 и пр. – первичная обмотка 0,42±0,05 Ом, вторичная 5±1 кОм. Измерения проведены при +25 гр.

Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099

Сравнительный тест-ремонт

П…… какой-то где Вы видели чтобы китайский прибор показывал 0. …. Ом ,если у него минимальные показания 1 Ом .Как он может показать 0.15 ома БРЕД.

Можно поставить японскую бобину на российское авто
youtube.com/watch?v=micwr-NC7p4

Наверно катушки китайские попались или тестер бракованный.

А то, что замерив свою старую катушку зажигания, получил показания первичной обмотки 0.15., а придя в магазин и побегав по авторынку с тестером обнаружил, то что поголовно все катушки показывают примерно 0. 15-0.17. На мой взгляд статья бред. и в мануале тоже бред. либо сейчас так специально штампуют катушки на заводах. А потом после замены старой катушки на новую люди начинают панически менять на своих авто коммутаторы, датчики холла и прочую лабуду, потому что проблема не исчезает.

Николай, фотошоп для наглядности,ничего страшного

1. Осмотрите катушку. Если на пластмассовой крышке есть сколы, трещины, следы перегрева или вытекания масла, катушку надо заменить.

2. Проверьте сопротивление первичной обмотки катушки. Для этого подсоедините омметр к низковольтным клеммам катушки. При 25 °С сопротивление должно составлять 0,4–0,5 Ом. Если сопротивление отличается от указанного, замените катушку.

3. Проверьте сопротивление вторичной обмотки катушки. Для этого подсоедините омметр к высоковольтной клемме и низковольтной клемме “В” катушки. При 25 °С сопротивление должно составлять 4,5–5,5 кОм. Если сопротивление отличается от указанного, замените катушку.

Плюс катушки зажигания на карбюратор

Содержание

При возникновении таких неисправностей в работе двигателя автомобилей ВАЗ 2108, 2109, 21099 как исчезновение искры или слабая искра, неустойчивый холостой ход, невозможность отрегулировать обороты холостого хода, затрудненный пуск или невозможность запуска двигателя, провалы и рывки при трогании и в движении и пр., есть смысл проверить работоспособность катушки зажигания.

— накидной или рожковый ключ на 8 мм

— тестер (мультиметр или аналогичный прибор) с режимом омметра

Подготовительные работы

Проверить катушку зажигания на автомобилях ВАЗ 2108, 2109, 21099 можно не снимая её с автомобиля.

— снимаем минусовую клемму с АКБ

— отсоединяем высоковольтный провод от катушки зажигания

— отсоединяем провода, ведущие к двум выводам катушки

Для этого ключом на 8 мм отворачиваем гайки крепления проводов к выводам «К» и «Б». Отсоединяем провода, запомнив их положение, что бы при установке обратно не перепутать.

Проверка катушки

—

— Проверяем исправность первичной обмотки катушки зажигания

Для этого присоединяем один щуп тестера к выводу «Б» второй щуп к выводу «К» — выводу первичной обмотки. Включаем прибор в режим омметра. Сопротивление исправной первичной обмотки катушки зажигания должно быть близко к нулю ( 0,4 – 0,5 Ом ).

— Проверяем исправность вторичной (высоковольтной) обмотки катушки зажигания

Для этого один щуп тестера присоединяем к выводу «Б» катушки зажигания, а второй щуп к выводу для высоковольтного провода. Измеряем сопротивление. У исправной вторичной обмотки оно должно составлять 4,5 – 5,5 кОм .

— Проверяем исправность изоляции (наличие короткого замыкания)

Для этого один щуп тестера присоединяем к выводу «Б» катушки зажигания, а второй щуп прижимаем к ее корпусу. Сопротивление изоляции должно быть очень большим – 50 мОм .

Если хотя бы одна из трех проверок покажет неисправность, то катушку зажигания следует заменить.

Примечания и дополнения

— Катушки зажигания, устанавливаемые на автомобили ВАЗ 2108, 2109, 21099 могут быть двух типов: сухая с замкнутым магнитопроводом (3122.3705) и маслонаполненная с разомкнутым магнитопроводом (8352.12, 027.3705, 27.3705, 27.3707-01, АТЕ1721). Сопротивления обмоток для них немного различаются. Катушка 3122.3705 – первичная обмотка 0,43±0,04 Ом, вторичная 4,08±0,4 кОм. Катушки 8352.15 и пр. – первичная обмотка 0,42±0,05 Ом, вторичная 5±1 кОм. Измерения проведены при +25 гр.

Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099

Сравнительный тест-ремонт

Проверка катушки зажигания на автомобилях ВАЗ 2108, 2109, 21099: 9 комментариев

П…… какой-то где Вы видели чтобы китайский прибор показывал 0. …. Ом ,если у него минимальные показания 1 Ом .Как он может показать 0.15 ома БРЕД.

Можно поставить японскую бобину на российское авто
youtube.com/watch?v=micwr-NC7p4

Наверно катушки китайские попались или тестер бракованный.

А то, что замерив свою старую катушку зажигания, получил показания первичной обмотки 0.15., а придя в магазин и побегав по авторынку с тестером обнаружил, то что поголовно все катушки показывают примерно 0.15-0.17. На мой взгляд статья бред. и в мануале тоже бред. либо сейчас так специально штампуют катушки на заводах. А потом после замены старой катушки на новую люди начинают панически менять на своих авто коммутаторы, датчики холла и прочую лабуду, потому что проблема не исчезает.

Николай, фотошоп для наглядности,ничего страшного

Решил здесь поделиться как модернизировать систему зажигания карбюраторных ВАЗ с не сильно большой переделкой, то есть фактически одну катушку заменить на другую. Заодно узнать ваше мнение.

Так как мне захотелось немного модернизировать свою систему зажигания на ВАЗ 21083, а именно поменять старую катушку на что нибудь другое из за того, что по всем признакам и приговору СТОшника уже подходит время её менять. Перелопатив весь форум и интернет, видел как применяют по четыре катушки, две релюшки, кучу проводки и полнейшего разноса трамблера )) чтоб впихнуть невпихуемое, дошел даже до способа «божья искра», понял что это очень хлопотно и из за неправильной установки можно влететь есчо на более крупную сумму.
Короче, нашел на мой взгляд самый простой способ как заменить надоедливую катушку 027.3705 за которой нужен «уход» и теперь я очень сильно сомневаюсь в качестве новых «российско — китайских» катушек такого типа:

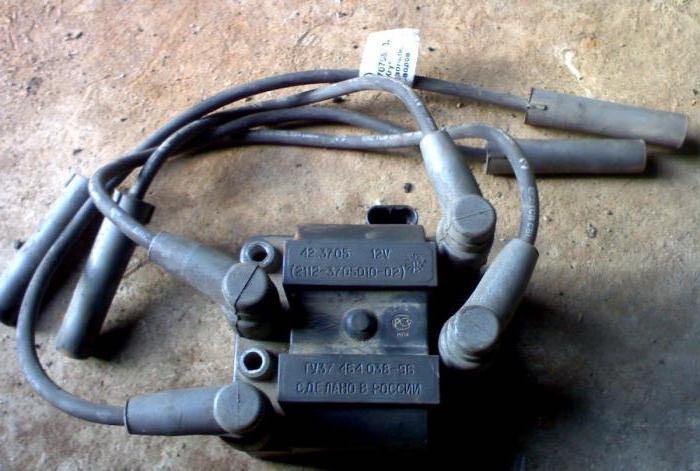

на более современный вид более мощной инжекторной катушки 2111-3705010-03 с несильно большой доработкой самой проводки

Получается что в схеме практически ничего не надо менять, просто заменяется сама катушка зажигания.
В цепи бесконтактной системы зажигания ВАЗ 2108 остаются все детали — коммутатор электронный 0529.3734, ВАЗовский трамблер во всей своей красе с одним бесконтактным датчиком холла.

Установка :
При подключении катушки можно выбрать левую или правую сторону в этом случае другая сторона будет резервной, получается один провод от катушки подключается к корпусу «масса», другой идет на трамблер как от стандартной катушки зажигания.

Сам центральный высоковольтный провод который идет на трамблер надо будет переделать, потому что вывод на катушке инжекторный значит тот конец провода который идет на катушку нужно установить инжекторный наконечник.
На свечах рекомендуемый зазор 1,0 — 1,13 мм.
Схема подключения инжекторной катушки:

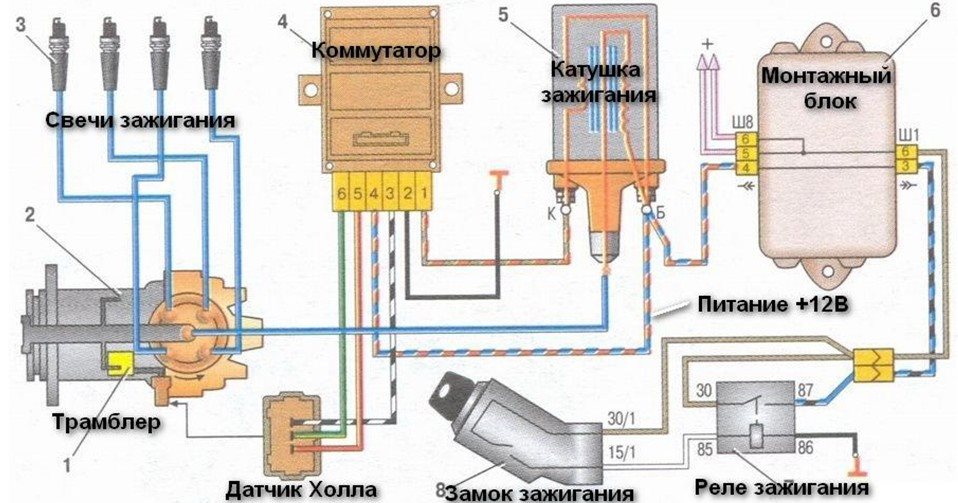

Для сравнения это схема подключения катушки старого образца:

Чтобы было понятней расскажу как подключить своими словами:

1. отключаете родную катушку зажигания, на неё идут два провода (запомните какой куда шол) и конец высоковольтного провода который идет потом на трамблер

2. Устанавливаете на конце вв провода который будет идти на инжекторную катушку инжекторный наконечник, дополнительно ставите есчо один провод тоже с инжекторным наконечником который будет идти на корпус «масса»

3. Далее прикручиваете катушку в удобном месте но чтобы провода дотягивались как до катушки так и до массы.

4. подключение проводки происходит через штекер предварительно купленного для этой катушки:
— провод который шол на старой катушке к клеме с буквой «Б» подсоединяется по центру выхода из инжекторной катушке;
— провод который шол на старой катушке к клеме с буквой «К» подсоединяете слева или справа в зависимости какую вы сторону катушки будете использовать

В конце проверяете зазор на свечах, рекомендую высоковольтные провода с сердцевиной из медной жилой минимальным «нулевым» сопротивлением. Такое изменение улучшит ездовые характеристики.

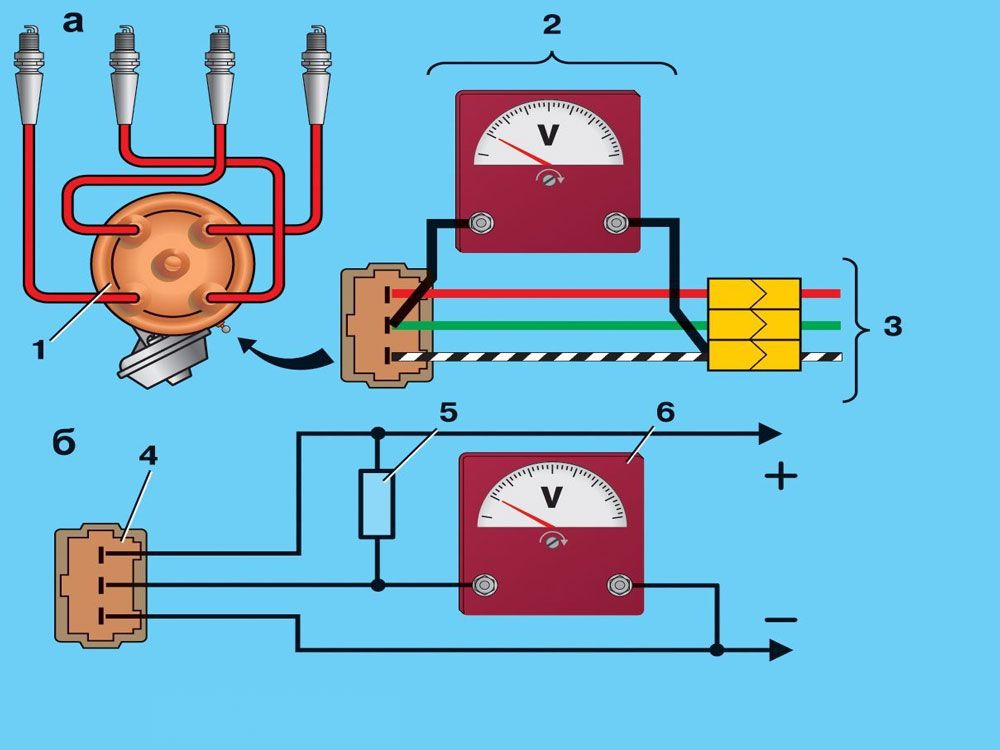

Можно конечно в трамблер установить параллельно два датчика холла чтобы отказаться от подключений ВВ проводов к крышке трамблера и иметь подключение аналогично инжекторной системы, но я счел это излишним.

Этот способ замены катушек зажигания старого образца на более мощные современные варианты можно применять и на других карбюраторных двигателях, к примеру у нас на форуме уже имеется пример применения такого типа на машине Лада Ока

И в конце видео работы от автора этой идеи модернизации:

Так как появились люди которые немного сомневаются добавлю цифры:
— Катушка зажигания 027.3705
Сопротивление первичной обмотки (0,45+0,05) Ом
Сопротивление вторичной обмотки (5+0,5) кОм
— Катушки серии 3122.3705
Сопротивление первичной обмотки 0,43±0,04 Ом
Сопротивление вторичной обмотки 4,08±0,40 Ом.
— Катушки серии 8352. 12
Сопротивление первичной обмотки 0,42±0,05 Ом.
Сопротивление вторичной обмотки 5,00±1,00 Ом.
— Инжекторная катушка зажигания 2111-3705010-03
Сопротивление первичной обмотки 0.5 Ом.
Сопротивление вторичной обмотки 6.9 кОм

Для бензинового ДВС система зажигания является одной из определяющих, хотя в машине сложно выделить какой-то главный узел. Без мотора не поедешь, но и без колеса это тоже невозможно.

Катушка зажигания создает высокое напряжение, без которого невозможно образование искры и воспламенение топливо-воздушной смеси в цилиндрах бензинового двигателя.

Коротко о зажигании

Чтобы понять зачем в автомобиле бобина (это народное название), и какое участие она принимает в обеспечении движения, надо хотя бы обобщенно понять устройство систем зажигания.

Упрощенная схема работы бобины приведена ниже.

Плюсовой вывод катушки подключен к положительной клемме аккумулятора, а другим выводом она соединяется с распределителем напряжения. Такая схема подключения является классической и широко применяется на машинах семейства ВАЗ. Для полноты картины необходимо сделать ряд уточнений:

1. Распределитель напряжения является неким диспетчером, подающим напряжение на тот цилиндр, в котором произошла фаза сжатия и должны воспламениться пары бензина.
2. Работой катушки зажигания управляет коммутатор напряжения, его исполнение может быть механическим или электронным (бесконтактным).

Механические устройства использовались в старых автомобилях: на ВАЗ 2106 и подобных, но сейчас они практически полностью вытеснены электронными.

Устройство и работа бобины

Современная бобина является упрощенной версией индукционной катушки Румкорфа. Она была названа в честь изобретателя немецкого происхождения – Генриха Румкорфа, который первым запатентовал в 1851 году устройство, преобразовывающее постоянное низкое напряжение в переменное высокое.

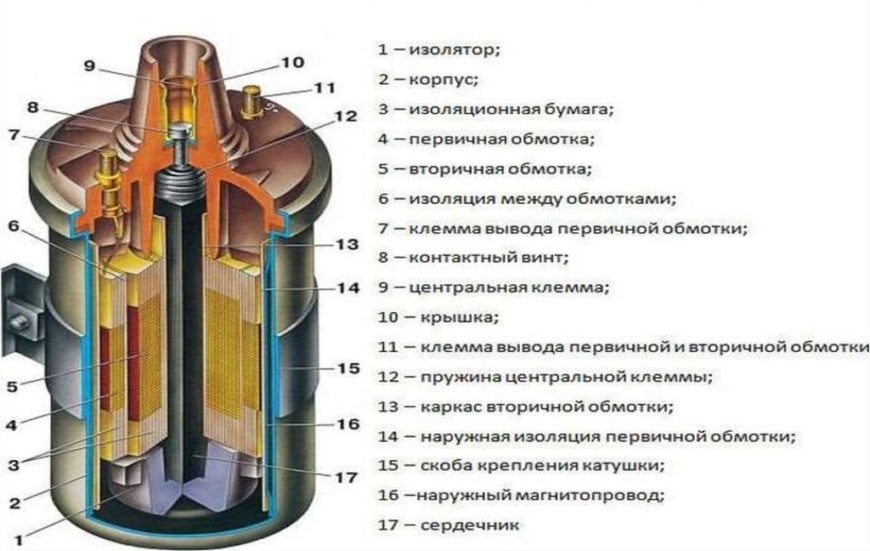

Чтобы понять принцип работы, нужно знать устройство катушки зажигания и основы радиоэлектроники.

Это традиционная, общая катушка зажигания ВАЗ, применяемая в течение длительного времени и на многих других автомобилях. Фактически это импульсный высоковольтный трансформатор. На сердечнике, предназначенном для усиления магнитного поля, тонким проводом намотана вторичная обмотка, она может содержать до тридцати тысяч витков провода.

Поверх вторичной обмотки находится первичная из более толстой проволоки и с меньшим количеством витков (100-300).

Обмотки с одних концов соединены между собой, второй конец первичной подсоединяется к аккумуляторы, вторичная обмотка свободным концом подключена к распределителю напряжения. Общей точкой обмотки катушки подключены к коммутатору напряжения. Всю эту конструкцию закрывает защитный корпус.

Через «первичку» в исходном состоянии протекает постоянный ток. Когда нужно образовать искру, цепь разрывается коммутатором или трамблером. Это приводит к образованию высокого напряжения во вторичной обмотке. Напряжение поступает на свечу нужного цилиндра, где и образуется искра, вызывающая сгорание топливной смеси. Для соединения свечей с распределителем использовались высоковольтные провода.

Конструкция с одним выводом не является единственно возможной, существуют и другие варианты.

• Двухискровые. Сдвоенная система применяется для цилиндров, которые работают в одной фазе. Предположим, в первом цилиндре происходит сжатие и искра нужна для воспламенения, а в четвертом фаза продувки и там образуется холостая искра.
• Трехискровые. Принцип работы как у двухвыводной, только используются подобные на 6 цилиндровых двигателях.
• Индивидуальные. Каждая свеча оснащена собственной катушкой зажигания. В данном случае обмотки поменяны местами — первичная находится под вторичной.

Как проверить катушку зажигания

Основной параметр, по которому определяется работоспособность бобины, является сопротивление обмоток. Существуют усредненные показатели, говорящие о ее исправности. Хотя не всегда отклонения от нормы являются показателем неисправности.

С помощью мультиметра

С помощью мультиметра можно проверить катушку зажигания по 3 параметрам:

1. сопротивление первичной обмотки;
2. сопротивление вторичной обмотки;
3. наличие короткого замыкания (пробой изоляции).

Следует учесть, что таким образом можно проверить только индивидуальную катушку зажигания. Сдвоенные устроены иначе, и необходимо знать схему вывода «первички» и «вторички».

Первичную обмотку проверяем присоединив щупы к контактам Б и К.

Измеряя «вторичку» подключаем один щуп к контакту Б, а второй к высоковольтному выводу.

Изоляцию замеряют через клемму Б и корпус катушки. Показания прибора должен быть не ниже 50 Мом.

Далеко не всегда у просто автолюбителя под рукой имеется мультиметр и опыт его использования, в дальней дороге проверка катушки зажигания указанным способом также недоступна.

Другие способы

Еще одним способом, особенно актуальным для старых автомобилей, в том числе и ВАЗах, будет проверка искры. Для этого центральный высоковольтный провод помещается на расстояние 5-7 мм от корпуса двигателя. Если при попытках завести машину проскакивает синяя или ярко-фиолетовая искра — бобина работает нормально. Если цвет искры более светлый, желтый, или она отсутствует вовсе, это может служить подтверждением ее поломки, либо неисправности провода.

Есть простой способ проверить систему с индивидуальными катушками. Если двигатель троит, нужно просто поочередно отсоединять питание катушек на заведенном двигателе. Отключили разъем и звук работы поменялся (машина задвоила) – катушка в порядке. Звук остался прежним – искра на свечу в этом цилиндре не поступает.

Правда проблема может быть и в самой свече, поэтому для чистоты эксперимента следует поменять местами свечу из этого цилиндра с любой другой.

Подключение катушки зажигания

Если при демонтаже вы не запомнили и не отметили какой провод к какой клемме шел, схема подключения катушки зажигания следующая. На клемму со знаком + или буквой Б (батарея) подается питание от аккумулятора, на букву К подключается коммутатор. Цвета проводов в автомобилях могут отличаться, поэтому проще всего отследить какой куда идет.

Правильность подсоединения важна, и в случае нарушения полярности можно испортить саму бобину, трамблер, коммутатор.

Вывод

Одним из важных узлов в автомобиле является бобина, создающая высокое напряжение для образования искры. Если в работе двигателя появляются провалы, он начинает троить и просто нестабильно работать – причиной может быть в ней. Поэтому важно знать, как проверить катушку зажигания правильно, а при необходимости и дедовским методом, в полевых условиях.

Проверка Катушки Зажигания — 3 Основных Способа

Катушка зажигания предназначена для создания высокого напряжения, которое в дальнейшем используется свечой для образования искры. Поэтому ее исправная работа необходима для нормального функционирования системы зажигания. По сути катушка является небольшим трансформатором, на первичную обмотку которой приходит стандартные 12 В от аккумулятора, а выходит напряжение в несколько кВ. Она используется во всех системах зажигания — контактной, бесконтактной и электронной. Причины выхода из строя катушки типичны. Как правило, это обрыв провода, повреждение изоляции, механические деформации. Далее мы с вами рассмотрим признаки неисправности и методы диагностики катушки зажигания.

Принцип работы катушки зажигания

Как упоминалось выше, катушка зажигания — это повышающий трансформатор напряжения, который преобразует полученное напряжение 12 В в напряжение со значением несколько киловольт. Конструктивно катушка состоит из двух обмоток — первичной и вторичной (соответственно, низкого и высокого напряжения). Однако в зависимости от типа катушки обмотки и их расположение отличаются.

Начнем описание с самой простой общей катушки. Здесь на первичной обмотке имеется 100…150 витков. Обмотка намотана изолированным медным проводом. Ее концы выведены на корпус катушки. Количество витков обмотки высокого напряжения составляет 30…50 тысяч (зависит от модели). Естественно, что используемый здесь провод гораздо меньшего диаметра. «Минус» вторичной обмотки подсоединен к «минусу» первичной. А «плюс» подключается к выводу на крышке. Таким образом обеспечивается отвод полученного высокого напряжения.

Чтобы увеличить магнитное поле, обмотки наматывают вокруг металлического сердечника. В некоторых случаях для избежания перегрева обмотки и сердечник заливают трансформаторным маслом (оно не только охлаждает систему, но и является изолятором).

Теперь перейдем к рассмотрению индивидуальной катушки зажигания. Здесь также имеются две обмотки, однако отличие состоит в их расположении. В частности, они намотаны в обратном порядке. Первичная обмотка имеет сердечник внутреннего типа, а вторичная — внешнего типа.

Индивидуальные катушки зажигания устанавливают в системах с электронным зажиганием. Поэтому их конструкция усложнена. Так, для отсечения значительного тока во вторичной обмотке предусмотрен диод. Также особенностью индивидуальной катушки является тот факт, что полученное высокое напряжение идет не на распределитель (как в классических системах), а непосредственно на свечи зажигания. Это стало возможным благодаря конструкции, в которую были включены изолированный корпус, стержень и пружина.

Еще один тип катушки — двухвыводная. Она подает напряжение сразу на два цилиндра. Существует несколько их разновидностей. Как правило, такие катушки объединяются в один общий блок, который по сути является четырехвыводной катушкой зажигания.

Независимо от типа катушки зажигания, основным их техническим параметром, на который стоит ориентироваться при диагностике — это сопротивление обмоток. В частности, сопротивление первичной обмотки обычно находится в пределах 0,5…3,5 Ом, а вторичной — 6…15 кОм (эти значения могут отличаться у разных катушек, поэтому лучше найти справочную информацию именно по той модели, которая используется в вашем автомобиле). Замеры производятся с помощью традиционных приборов — мультиметров или омметров. Если полученное значение сильно отличается от указанного, то велика вероятность того, что катушка вышла из строя.

Также нужно быть в курсе того, что каждая катушка имеет различные показатели:

• сопротивление обмоток;
• длительность искры;
• энергия искры;
• ток искры;
• индуктивность первичной обмотки.

Поэтому для того, чтобы понять насколько показания катушки соответствуют норме, необходимо уточнить технические характеристики вашей отдельно взятой катушки. Это вам особенно пригодится если пропала искра, поскольку катушка зажигания является одним из первых элементов системы, которые подлежат проверке.

Признаки неисправностей

Существует несколько характерных признаков неисправности катушки зажигания. Среди них:

• мотор начинает «троить», причем эта проблема усугубляется со временем;
• на морозе мотор «троит», пока не нагреется;
• перебои в работе двигателя во влажную погоду;
• при резком нажатии на педаль акселератора наблюдается провал в работе мотора.

При неисправной катушке на машинах с ЭБУ на приборной панели активизируется значок Check Engine. Однако перечисленные признаки также могут свидетельствовать и о других неисправностях, в частности, со свечами зажигания. Но при появлении хотя бы одной из них нужно выполнить диагностику катушки (катушек) зажигания. При подключении диагностического сканера может показать ошибку P0363.

Причины неисправностей

Существует несколько причин, из-за которых катушка зажигания полностью или частично выходит из строя. Среди них:

• Механические повреждения. Это может быть банальное старение, из-за которого происходит разрушение изоляции. Также существует вероятность протекания масла через уплотнители, которое попадает на изоляцию или корпус катушки и разрушает их. Ремонт в данном случае вряд ли возможен, поэтому лучшим вариантом будет полная замена узла.
• Повреждения контактного соединения. В теплую погоду причиной этого может быть попадание влаги в подкапотное пространство. Например, во время сильного дождя, езде по глубоким лужам, мойке автомобиля. Зимой вероятно попадание на катушку состава, которым посыпают поверхность дороги для борьбы с гололедицей.
• Перегрев. Ему зачастую подвержены индивидуальные катушки. Из-за перегрева может значительно уменьшиться срок службы катушек зажигания. Процесс перегрева сложно контролировать, однако старайтесь использовать качественную охлаждающую жидкость и следить, чтобы нормально работала система охлаждения двигателя.
• Вибрации. Они особенно вредны для индивидуальных катушек зажигания. Вибрации, как правило, идет от головки блока цилиндров (ГБЦ). Чтобы уменьшить количество и амплитуду вибраций, следите за тем, чтобы двигатель работал в нормальном режиме (без детонации и с исправными подушками).

Катушки зажигания — достаточно надежные и долговечные узлы, и их выход из строя чаще всего связан со старением и/или пробоем изоляции. Далее рассмотрим методы диагностики катушек.

Как проверить катушку зажигания

Существует два основных способа, с помощью которых можно самостоятельно проверить работоспособность катушки зажигания. Перечислим их по порядку.

Проверка катушки зажигания ВАЗ

Проверка катушки зажигания Черри Тигго

Метод проверки «на искру»

Первый из них называется «на искру». Его преимущество — возможность выполнения в «походных условиях». Из недостатков же стоит отметить трудоемкость и неточность, поскольку причинами обнаруженных неисправностей может быть вовсе не катушка зажигания. Для выполнения диагностики вам понадобится свечной ключ, заведомо исправная свеча и плоскогубцы.

Для начала визуально проверьте целостность изоляции высоковольтной проводки. Начиная свечами зажигания и заканчивая катушкой. При этом зажигание должно быть отключено (ключ находиться в положении 0). В случае, если с изоляцией все в порядке, алгоритм дальнейших действий будет следующим:

1. Снимите наконечник со свечи первого цилиндра и подсоедините его к заранее подготовленной рабочей свече.
2. Самостоятельно или с помощью помощника поверните ключ зажигания в положение II (заводите машину).
3. Если катушка исправна, то между электродами свечи появится искра. При этом нужно обращать внимание на ее цвет. Нормальная рабочая искра имеет ярко-фиолетовый оттенок. Если же искра желтоватая и слабая, значит, есть проблемы с проводкой или катушкой. Если же искры нет вовсе, значит, катушка зажигания неисправна.
4. Повторите описанные действия для всех катушек в случае, если в машине они индивидуальные.

При работе с системой зажигания соблюдайте осторожность. Не прикасайтесь к токоведущим частям, находящимся под напряжением.

Если у вас нет заведомо рабочей запасной свечи, вы можете выкрутить любую свечку из двигателя. Для этого отсоедините ее и воспользуйтесь свечным ключом. В этом случае можно проверить катушку на всех имеющихся свечах. Тем самым вы заодно проверите состояние свечей зажигания.

В случае, если в двигателе установлены индивидуальные катушки, то проверить их можно, переставляя на другие свечи. При этом проводку лучше не трогать, чтобы не повредить ее целостность.

Модуль катушек зажигания

Метод «искры в шприце»

Процесс проверки катушки с помощью такого самодельного устройства достаточно прост. Для этого нужно подсоединить поочередно катушки к свече получившегося «прибора». Крепеж-крокодил присоединить к «массе» корпуса машины. На время смены тестируемых катушек двигатель необходимо глушить и запускать потом заново.

Изначально с помощью поршня нужно выставить минимальный зазор между проволокой на поршне и электродом (1…2 мм). И путем регулирования расстояния от проволоки на поршне до электрода на свече визуально смотреть на процесс появления между ними искры. Максимальное расстояние в данном случае у разных машин будет разным, и зависит оно от качества и состояния свечи зажигания, состояния электросистемы машины, качества «массы» и других факторов. Обычно искра при таких испытаниях должна появляться при расстоянии между электродами от 1…2 мм до 5…7 мм.

Перед каждым тестированием работы получившегося аппарата нужно обязательно отсоединять разъем с каждой форсунки с тем, чтобы топливо не заливало цилиндр во время проверки.

Главное, о чем можно точно судить при таких испытаниях — сравнение состояния разных катушек по цилиндрам. Если имеет место неисправность или пробой — это будет видно по длине искры по сравнению с более-менее исправными катушками.

Проверка сопротивления изоляции

Еще один популярный метод проверки заключается в измерении значения сопротивления изоляции проводов в обмотках катушки. Для этого вам понадобится мультиметр, способный измерять сопротивление. Катушку зажигания лучше демонтировать с автомобиля, чтобы работать было удобнее. Процедура замера несложна. Главное знать, где расположены выводы первичной и вторичной катушек, так как измерять сопротивление необходимо проверить на них обеих.

Перед началом работы убедитесь в исправности мультиметра. Для этого включите режим измерения сопротивления и замкните щупы между собой. На экране должен быть 0.

Два щупа мультиметра попарно подсоединяют (касаются) к выводам первичной обмотки. Значение сопротивления должно находиться в пределах 0,5…3,5 Ом (у некоторых катушек может быть больше, точную информацию вы найдете в справочной литературе). Аналогичную процедуру необходимо провести и со вторичной катушкой. Однако тут диапазон значений будет другим — от 6 до 15 кОм (аналогично информацию уточняйте в справочной литературе).

Процедура замера сопротивления изоляции катушки зажигания

Если значение будет мало, значит, в обмотке повредилась изоляция, и вы имеете дело с коротким, скорее всего межвитковым, замыканием. Если же сопротивление слишком велико, то это означает, что провод обмотки оборвался и нет нормального контакта. В любом случае необходимо выполнять ремонт, то есть перематывать обмотку. Однако в большинстве случаев лучше попросту заменить катушку зажигания, так как этот способ избавит вас от лишних хлопот и затрат. Это касается практически любого автомобиля, ведь стоимость ремонта будет превышать цену самой катушки.

Если вы имеете дело с индивидуальными или двухвыводными катушками, то здесь дело обстоит несколько иначе. Значение на первичной обмотке должны быть аналогичными. А что касается «вторички», то значение сопротивления будут идентичными на обоих выводах. Если на машине установлена катушка с четырьмя выводами, то проверку нужно делать на всех выводах.

Также учтите, что при измерении сопротивления на вторичной обмотке важно учитывать полярность. В частности, черным щупом мультиметра коснитесь центрального вывода («массы»), а красным — стержня наконечника.

Осциллограф покажет все

Самый профессиональный метод проверки катушки — воспользоваться осциллографом. Только он способен дать полную информацию о состоянии системы зажигания, и в частности, катушек зажигания. Поэтому в сложных случаях имеет смысл воспользоваться электронным осциллографом и дополнительным программным обеспечением. Особенно это актуально когда имеет место так называемое межвитковое замыкание на катушках вторичного напряжения (с высоким напряжением).

Если с помощью осциллографа снять график значений рабочих напряжений в динамике (видно на рисунке), то по нему можно понять, что причиной возможных описанных выше неисправностей будет именно катушка зажигания. Дело в том, что при возникновении межвиткового замыкания во вторичной катушке уменьшается энергия, которая могла бы потенциально запастись в этой самой катушке, а это, в свою очередь, приводит к уменьшению времени горения искры, то есть, пропускам воспламенения. Особенно это заметно при резком нажатии на педаль акселератора.

Катушка целая

Катушка пробитая

Итоги

Проверить катушку зажигания совсем несложно. Это может сделать любой, даже начинающий, автолюбитель. Самый простой и эффективный метод — измерение сопротивления изоляции на первичной и вторичной обмотках. Для этого лучше снять катушку для удобства проведения работы.

Помните, что при выявлении неисправности редко имеет смысл проводить ремонт, в частности, перематывать одну или вторую обмотки. Гораздо проще купить и заменить новую катушку зажигания целиком.

Как проверить модуль зажигания ваз 2109 инжектор

Совершенствование бесконтактных систем зажигания движется по пути исключения из них компонентов, которые могут явиться источником потерь энергии. Наиболее уязвима в этом плане высоковольтная часть системы – чем больше в цепи проводников и соединений, тем выше вероятность, что энергия израсходуется впустую, не дойдя до свечей.

Применение модуля зажигания на инжекторном ВАЗ 21099 позволило убрать из системы искрообразования трамблёр, который «раздавал» искру свечам зажигания. Высоковольтная цепь карбюраторных машин состояла из вторичной обмотки катушки зажигания, с вывода которой высокое напряжение подавалось на крышку трамблёра, с неё снималось при помощи угольного токосъёмника на ротор («бегунок») и далее, при вращении ротора, поочерёдно раздавалось через контакты крышки на высоковольтные свечные провода.

Такое механическое распределение искры, благодаря многочисленным соединениям высоковольтной цепи вызывало потери электрической энергии.

На модуль зажигания инжекторного авто подаётся лишь низкое напряжение от ЭБУ, а высокое попарно раздаётся свечам 1-4 и 2-3 цилиндров. Конструктивно модуль состоит из двух высоковольтных катушек, на первичные обмотки которых попарно передаётся импульс. Переключение катушек осуществляет полупроводниковый коммутатор, детали которого установлены либо в корпусе модуля, либо в ЭБУ. Каждая катушка имеет 2 вывода для подсоединения свечных проводов.

Проверка и замена модуля зажигания ВАЗ 21099

Неисправности модуля зажигания вызваны следующими причинами:

• обрыв цепи питания модуля;
• выход из строя коммутатора;
• обрыв или замыкание обмоток;
• пробой изоляции.

Пробой изоляции или выход из строя одной из катушек проявляется в неравномерной работе двигателя на холостых оборотах, обрыв питающей цепи – в полном отказе.

Самый надёжный способ проверки модуля состоит в замене его исправным, для чего потребуется снять узел с автомобиля.

Неполадки при эксплуатации

Несмотря на высокую надёжность модуля зажигания, данный агрегат иногда выходит из строя. Признаки неисправности модуля зажигания считаются:

• пропуск зажигания в двух цилиндрах;
• потеря тяговых параметров двигателя;
• неравномерное поддержание оборотов холостого хода;
• отсутствие необходимой приёмистости двигателя.

Для проведения полной проверки модуля зажигания ВАЗ 21099 с инжекторными двигателями, у которых 8 клапанов или другие силовые агрегаты следует обратиться в специализированный сервис. В таких организациях имеется необходимое контрольное оборудование, позволяющее с максимальной точностью найти причину отказа. Тем не менее, опытный владелец автомобиля ВАЗ может выполнить процедуру поиска и устранения таких неполадок собственными силами и средствами.

В первую очередь следует произвести полный и тщательный осмотр модуля зажигания. Наличие механических повреждений корпуса и посадочных гнёзд проводов предполагает замену модуля в сборе.

Процедура снятия модуля предполагает полное соблюдение мер безопасности. Запрещается выполнять подобные работы при работающей системе зажигания.

Сначала следует выполнить проверку наличия подачи напряжения 12 Вольт от основной сети. Для такой проверки мультиметр переключают в режим измерения напряжения постоянного тока. Замер выполняется между контактом питания и «массой» автомобиля. При этом показания вольтметра должны быть постоянными. Данный способ диагностики позволяет понять причину возникновения неполадок в данной системе.

Нередко причиной сбоев становится плохой контакт в месте установки высоковольтных проводов. Проверить их состояние всегда возможно тестером или мультиметром. Для этого следует замерить сопротивление между выводами цилиндров 1 и 4, а также 2 и 3. Номинальным параметром считается величина, равная 5.4 кОм. Затем оценивается возможность возникновения короткого замыкания в корпусе модуля. В данном случае один из щупов мультиметра устанавливается в центральный контакт, а другой замыкается на металлическую поверхность корпуса.

Также поломке модуля зажигания способствует неправильный зазор между электродами свечей зажигания. В данном случае меняется сопротивление в цепи, и обмотки начинают генерировать токи с предельными параметрами. В результате может произойти внутреннее замыкание в катушке, приводящее к отказу всего блока.

Проверка модуля мультиметром

Разобраться в схеме подключения модуля Вам помогут следующие изображения:

Для проверки цепи питания мультиметром установите его в режим вольтметра с пределом измерения 15-20 вольт и подключите к контактам разъёма «D» и «C» при включенном зажигании. Вольтметр должен показать около 12В – то есть напряжение бортовой сети. Если этого не произошло – ищите обрыв в цепи питания.

Для проверки подачи напряжения на коммутатор модуля попеременно подключите «+» мультиметра к клеммам «А» и «В» разъёма, а «-« соединяя с клеммой «С», то есть с «массой». Показания должны быть около 0,3В.

Для проверки вторичных обмоток модуля попарно измерьте мультиметром, включенным в режим омметра, сопротивление между выводами 1-4 и 2-3 высоковольтных проводов. Нормальное его значение – 5,4 кОм. Меньший показатель говорит о частичном или полном замыкании обмотки, стремящийся к бесконечности – о её обрыве.

Если Вы с помощью мультиметра выявили повреждения вторичных обмоток, то модуль подлежит замене. Если проверка не выявила их, а также если модуль не работает при отсутствии нарушений питающей цепи, то его можно попытаться отремонтировать.

Проверка модуля (катушки) зажигания инжекторных ВАЗ 21083, 21093, 21099

По причине неисправности модуля зажигания в работе инжекторного двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099 могут возникнуть следующие неисправности: двигатель «троит», «двоит» (работает или пытается завестись на двух цилиндрах), неустойчивый холостой ход, «провалы», «рывки», «дерганье» и пр.

Необходимые инструменты

— Мультиметр, автотестер или иной прибор с режимами омметра и вольтметра

— Торцовые ключи или головки на «13» и «17»

Подготовительные работы

— Снимаем модуль зажигания с двигателя

Отсоединяем наконечники высоковольтных проводов. Ключом на «13» отворачиваем два верхних болта крепления, ключом на «17» ослабляем затяжку нижнего болта. Снимаем модуль вместе с его кронштейном.

— Очищаем от загрязнения

Протираем сухой ветошью.

Проверка модуля (катушки) зажигания автомобилей ВАЗ 21083, 21093, 21099 с инжекторным двигателем 2111

В гаражных условиях можно проверить вторичные обмотки модуля зажигания на «обрыв» и первичные на короткое замыкание, а так же подачу напряжения на модуль от ЭБУ. Этого вполне достаточно для диагностики его неисправности.

Проверка на короткое замыкание

Плюсовой щуп мультиметра в режиме омметра на вывод «D» соединительной колодки модуля зажигания, минусовой на кронштейн («масса»). Если короткого замыкания нет, показания прибора стремятся к бесконечности.

Проверяем модуль зажигания на наличие короткого замыкания

Проверка на «обрыв»

Мультиметром в режиме омметра поочередно замеряем сопротивление между выводами «1» и «4», «2» и «3» модуля зажигания.

Проверка вторичной обмотки модуля зажигания на «обрыв»

Сопротивление при каждом измерении должно быть в пределах 4 кОм. Если оно различно или не соответствует требуемому показателю модуль следует заменить.

Проверка вторичной обмотки модуля зажигания 2-3 на «обрыв»

Проверка подачи напряжения на модуль зажигания

Если предыдущие проверки не выявили неисправности необходимо проверить подачу напряжения на модуль зажигания. Включаем зажигание. Мультиметром в режиме вольтметра замеряем напряжение между выводами «С» и «D» колодки жгута проводов идущих к модулю (выводы промаркированы на самой колодке). Напряжение должно находиться в пределах напряжения бортовой сети автомобиля (12В). Если оно меньше или отсутствует, то возможно разряжена аккумуляторная батарея, неисправны провода от ЭБУ к модулю зажигания или неисправен блок управления (ЭБУ).

Проверка наличия напряжения на модуль зажигания

Примечания и дополнения

— Зачастую одним из визуальных признаков выхода из строя модуля зажигания может служить две мокрые и две рабочие свечи зажигания, так как модуль состоит из двух попарно соединенных катушек зажигания выдающих искру поочередно в два цилиндра -1-4, 2-3. Выход из строя одной из катушек приводит к работе (или попытке завестись) двигателя на двух свечах.

— Перечисленные выше проблемы в работе двигателя автомобиля могут иметь в своей основе не только неисправность модуля зажигания, но и неисправность свечей зажигания, высоковольтных проводов, а так же системы питания и управления (ЭСУД).

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Еще статьи по системе зажигания инжекторного двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099

— Нет искры, инжектор

— Применяемость свечей зажигания на автомобилях ВАЗ с карбюраторными и инжекторными двигателями

— Схема системы зажигания инжекторного двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099

Сравнительный тест-ремонт

— Проверка катушки зажигания системы зажигания карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

— Проверка модуля зажигания автомобиля Рено Логан 1

Ремонт модуля зажигания

Снятый узел потребуется вскрыть, для чего можно нагреть его примерно до 50-60ОС, положив на обогреватель – для того, чтобы размягчился герметик.

Вскрыв модуль, очистите его плату и промойте её спиртом.

Иногда причиной отказа коммутатора модуля становятся оторванные провода вследствие некачественной пайки. Если же произошёл пробой полупроводниковых элементов, можно попытаться приобрести такие же и перепаять их, но лучше всё же заменить узел новым.

Модуль зажигания Ваз 2109 инжектор | Ремонт Ваз 2108 2109 21099

Инжекторные Ваз 2109 имеют отличную от Ваз 2109 карбюратор систему зажигания. Система зажигания предназначена для формирования искры на свече в нужный момент времени. На карбюраторных Ваз 2109 система зажигания работала следующим образом(смотри рисунок):

Система зажигания Ваз 2109 карбюратор

катушка зажигания формировала искру на свечу в момент, управляемый коммутатором. Коммутатор в свою очередь знал момент, когда нужно подавать искру по сигналу от датчика Холла. Последовательность работы выглядит следующим образом:при вращении распределительного вала двигателя сигнал поступает на коммутатор, он его обрабатывает и подает массу на катушку зажигания, формируя искру, искра через распределитель зажигания подводится к нужной свече в двигателе. На инжекторной Ваз 2108,Ваз 2109 следующие отличия: 1) Отсутствует распределитель зажигания. 2) Отсутствует датчик Холла. 3) Две катушки зажигания и два коммутатора смонтированы в один корпус модуля зажигания.

Принципиальное отличие зажигания инжекторной Ваз 2109 в том, что управляющие импульсы на модуль зажигания идут от ЭБУ. ЭБУ по сигналам от ДПКВ и датчика распределительного вала формирует управляющие импульсы на модуль.

Контроль регулировки зажигания

Для того чтобы убедиться в корректности выполненных настроек, необходимо выполнить некоторые контрольные мероприятия. Рассмотрим перечень этих мероприятий:

Прогреваем до «рабочей» температуры силовой агрегат и плавно нажимаем педаль акселератора, доводя обороты до максимальных. «Провалы» в работе силовой установки должны отсутствовать.

Выезжаем на ровный участок дорожного полотна и разгоняем автомобиль до скорости 40-50 километров в час.

Резко нажимаем педаль акселератора. Возникновение кратковременной детонации свидетельствует о том, что регулировка зажигания «ВАЗ 2109» выполнена правильно.

Внимание! Продолжительная детонация – симптом раннего зажигания, а отсутствие стука пальцев указывает на то, что установлено слишком позднее зажигание.

В заключение нашей статьи – пару слов об инжекторных «девятках». Установленный на «ВАЗ 2109» инжектор модуль зажигания регулируется через программирование ЭБУ (электронного блока управления). Выполнение такой процедуры самостоятельно возможно (теоретически), но требует специального программного обеспечения созданного для конкретного типа контроллеров и определенных, достаточно специфических знаний.

Модуль зажигания ваз 21099 инжектор как проверить

По причине неисправности модуля зажигания в работе инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099 могут возникнуть следующие неисправности: двигатель «троит», «двоит» (работает или пытается завестись на двух цилиндрах), неустойчивый холостой ход, «провалы», «рывки», «дерганье» и пр.

— Мультиметр, автотестер или иной прибор с режимами омметра и вольтметра

— Торцовые ключи или головки на «13» и «17»

Подготовительные работы

— Снимаем модуль зажигания с двигателя

Отсоединяем наконечники высоковольтных проводов. Ключом на «13» отворачиваем два верхних болта крепления, ключом на «17» ослабляем затяжку нижнего болта. Снимаем модуль вместе с его кронштейном.

— Очищаем от загрязнения

Протираем сухой ветошью.

Порядок проверки модуля (катушки) зажигания системы зажигания автомобилей ВАЗ 2108, 2109, 21099 с инжекторным двигателем

В гаражных условиях можно проверить вторичные обмотки модуля зажигания на «обрыв» и первичные на короткое замыкание, а так же подачу напряжения на модуль от ЭБУ. Этого вполне достаточно для диагностики неисправности.

— Проверка на короткое замыкание

Плюсовой щуп мультиметра в режиме омметра на вывод «D» соединительной колодки модуля зажигания, минусовой на кронштейн («масса»). Если короткого замыкания нет, показания прибора стремятся к бесконечности.

— Проверка на «обрыв»

Мультиметром в режиме омметра поочередно замеряем сопротивление между выводами «1» и «4», «2» и «3» модуля зажигания.

Сопротивление при каждом измерении должно быть в пределах 4 кОм. Если оно различно или не соответствует требуемому показателю модуль следует заменить.

— Проверка подачи напряжения на модуль зажигания

Если предыдущие проверки не выявили неисправности необходимо проверить подачу напряжения на модуль зажигания. Включаем зажигание. Мультиметром в режиме вольтметра замеряем напряжение между выводами «С» и «D» колодки жгута проводов идущих к модулю (выводы промаркированы на самой колодке). Напряжение должно находиться в пределах напряжения бортовой сети автомобиля (12В). Если оно меньше или отсутствует, то возможно разряжена аккумуляторная батарея, неисправны провода от ЭБУ к модулю зажигания или неисправен блок управления (ЭБУ).

Примечания и дополнения

— Зачастую одним из визуальных признаков выхода из строя модуля зажигания может служить две мокрые и две рабочие свечи зажигания, так как модуль состоит из двух попарно соединенных катушек зажигания выдающих искру поочередно в два цилиндра -1-4, 2-3. Выход из строя одной из катушек приводит к работе (или попытке завестись) двигателя на двух свечах.

— Перечисленные выше проблемы в работе двигателя автомобиля могут иметь в своей основе не только неисправность модуля зажигания, но и неисправность свечей зажигания, высоковольтных проводов, а так же системы питания и управления (ЭСУД).

Еще статьи по системе зажигания инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099

Сравнительный тест-ремонт

Воспламенение бензина в цилиндрах двигателя внутреннего сгорания происходит при помощи искры, которую генерирует система зажигания. Модуль зажигания – основной элемент системе, создающий искру на свечах при помощи высокого напряжения. Каждый производитель автомобилей разрабатывает и производит свой оригинальный модуль, но принцип его работы одинаков для всех устройств. В процессе эксплуатации отклонение от заданных параметров или поломка модуля зажигания отрицательно сказывается на работе двигателя вплоть до выхода из строя силового агрегата.

Назначение и принцип работы

Модуль зажигания ВАЗ 2110

Модуль зажигания современного автомобиля выполняет функцию генерации высокого напряжения для образования искры на свечах. Он состоит из двух катушек с замкнутым магнитопроводом и двухканального коммутатора. Иногда коммутатор выполнен в виде отдельного устройства, но в большинстве случаев его совмещают с электронным БУ двигателя. Внешне модули отличаются по числу проводов разъема подключения: модуль с коммутатором имеет 4 провода, а спаренные катушки – 3.

Модуль зажигания контролируется ЭБУ, который подает в нужный момент на обмотки его катушек постоянное напряжение в виде низковольтных управляющих сигналов. Конец сигнала является началом искры. Благодаря магнитной индукции, в момент подачи генерируется высокое напряжение, создающее искру на свече зажигания. Устройство располагают в подкапотном пространстве, его легко определить по высоковольтным проводам, идущих к свечам зажигания.

Ремонт катушки зажигания на автомобилях ВАЗ 2109 в домашних условиях

Система зажигания любого современного автомобиля состоит из множества различных компонентов, предназначенных для обеспечения нормального запуска ДВС. Одним из таковых устройств является катушка зажигания ВАЗ 2109. Подробнее об особенностях данного устройства на «девятках», а также о его неисправностях и диагностике вы сможете узнать из этого материала.

Признаки неисправности модуля зажигания

Неисправность модуля зажигания определяют по следующим признакам:

1. Затрудненный пуск холодного двигателя из-за отсутствия искры на одной или нескольких свечах.
2. Плавающие обороты двигателя на холостом ходу – ситуация, при которой частота оборотов изменяется без каких-либо действий со стороны водителя.
3. Провалы в мощности, что проявляется при ускорениях и движении на затяжной подъем.
4. Падение мощности двигателя.
5. Не работает 1-4 или 2-3 цилиндр (двигатель «троит»).
6. Индикация сигнализатора «Cheсk Еngine».

Признаки нарушения работы катушки

Перед тем, как приступать к приборной проверке, можно попробовать определить — работоспособна ли катушка зажигания ваз 2114 8 клапанов инжектор по косвенным признакам (в некоторых случаях их бывает достаточно для того, чтобы удостовериться в поломке).

К ним относятся:

• неустойчивость (прерывистость) холостого хода;
• двигатель набирает обороты с большим трудом;
• «троение» при работе двигателя;
• набор скорости во время движения идет сильными рывками.

Подключение блока зажигания

В случае наличия этих признаков (тем более, если их несколько) можно либо сразу заменить неисправный модуль, либо окончательно установить факт его неисправности при помощи приборного анализа.

Возможные причины неисправности модуля зажигания

Несмотря на высокую надежность и прочность модуля зажигания, при эксплуатации он может выйти из строя, подобно любому другому механизму. Среди всех возможных причин поломок, в 9 из 10 случаев возникают и диагностируются следующие:

1. Применение в системе зажигания несоответствующих компонентов. Высоковольтные провода подбирают, исходя из параметров модуля, так как чрезмерно высокое или пониженное напряжение создает сбои в работе или пережигает контакты.
2. Бракованные или поврежденные детали, некачественная сборка. Бракованные комплектующие быстрее ломаются и выводят из строя другие узлы или элементы системы. Практика показывает, что подбор качественных компонентов и их периодическая диагностика позволяют оставаться модулю работоспособным в течение длительного времени.

Проверка модуля зажигания

Проверка модуля зажигания на работоспособность осуществляется следующими способами:

Замена модуля зажигания на заведомо исправный

1. Самый простой способ – подключение заведомо рабочего модуля. При этом устройства должны быть полностью идентичны, высоковольтные провода исправны, и проверена надежность контактов.

Проверка контактов на модуле зажигания

2. Шевеление модуля, которое позволяет выявить ненадежные контакты. Для этого шевелят колодку проводов, и сам модуль. Если в процессе воздействия двигатель реагирует изменением работы, значит причина неполадок кроется в плохом контакте.

Замер сопротивления на выводах модуля зажигания

3. Измерение сопротивления. Для этого понадобится тестер, переключенный в режим омметра. Проводят измерения на парных выводах модуля между 1 и 4, а также 2 и 3 цилиндром. Величина сопротивления должна быть одинакова, и приближаться к показателю 5,4 кОм.

Проверка модуля зажигания при помощи тестера

4. Проверка напряжения тестером. Один щуп прибора прикладывают к контакту А колодки, второй на массу. После включения зажигания снимают показания прибора. При исправном проводе он покажет напряжение 12 В, при его отсутствии проверяют предохранитель, защищающий модуль зажигания. После проверяют целостность цепи контрольной лампой 12 В. Один конец провода прикладывают к контакту А и вращают стартер. Если лампа не мигает – цепь оборвана. Процедура аналогично повторяется с другими контактами.

Диагностика модуля зажигания профессиональным оборудованием

5. Диагностика на сервисной станции при помощи подключения компьютера со специальным программным обеспечением к ЭБУ. Неисправности обнаруживаются в виде ошибок, обозначенных буквенно-числовым кодом, после чего проводится более глубокая диагностика неисправности для принятия решения – ремонта модуля зажигания, или его замены. Аналогичная проверка проводится на специализированной СТО при помощи осциллографа.

Ремонт

Модуль зажигания ваз 2107

Устройство модуля зажигания достаточно сложное: в него входят одна или несколько катушек, плата, контакты и провода. Их всех вышеназванных элементов ремонту поддаются только контактные соединения, в некоторых случаях возможна замена деталей (транзисторов, катушек).

Модуль с целью проведения ремонта демонтируют и вскрывают. Для этого понадобятся:

1. Торцевые ключи с головками на 1, 13 и 17.
2. Шестигранник на 5.
3. Отвертка.
4. Паяльник.
5. Флюс для алюминия.
6. Многожильный провод.
7. Лак для ногтей.

Вскрытие модуля зажигания

Ремонт модуля зажигания производится в следующем порядке:

1. На снятом устройстве открывают корпус, поддев его отверткой.
2. Убирают силиконовую пленку, покрывающую плату.
3. От ВВ контактов убирают весь алюминий.
4. На плате взамен всех демонтированных старых припаивают новые провода. Для этого поверхность коллектора очищают от налета, после плату нагревают до 180 о С (о наступлении нужной температуры даст знать характерный запах). В процессе пайки концы проводов подсоединяют к модулю.
5. По окончании операции все контакты, плату и модуль замазывают лаком для ногтей.
6. Устройство собирают в обратном порядке, устанавливают на автомобиль и запускают двигатель. В случае нормальной работы модуль зажигания заклеивается герметиком намертво, при этом провода заправляются внутрь полости таким образом, чтобы по краям они не оказались зажатыми пластиной.

Если устройство не заработало, то поломку внутри модуля следует искать более тщательно. Может быть из строя вышел транзистор, электронный компонент или произошел обрыв в катушке. Такой ремонт имеет смысл только в том случае, если его цена будет существенно ниже стоимости новой детали.

Модуль зажигания инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099

Модуль зажигания на инжекторном двигателе автомобилей ВАЗ 2108, 2109, 21099 являются частью системы зажигания.

Назначение модуля зажигания

Модуль зажигания на автомобилях ВАЗ 2108, 2109, 21099 предназначен для создания в определенный момент высоковольтного напряжения на свечах зажигания.

Расположение на автомобиле

На двигателе 2111 автомобилей ВАЗ 2108, 2109, 21099 модуль зажигания установлен на специальном кронштейне, закрепленном на передней части блока цилиндров со стороны коробки передач.

Устройство модуля зажигания

Модуль зажигания состоит из корпуса, внутри которого находятся две двухвыводные катушки зажигания и двухканальный коммутатор (два электронных блока). На корпусе выполнены четыре вывода катушек зажигания, которые в определенном порядке соединяются со свечами зажигания. К двум выводам одной обмотки присоединяются провода на первый и четвертый цилиндр, к двум выводам другой обмотки провода на второй и третий цилиндр. Поэтому искра проскакивает сразу в двух цилиндрах (на такте сжатия — рабочая и на такте выпуска – холостая).

Токоподающий и управляющие провода от блока управления присоединены к модулю через соединительную колодку.

Принцип действия модуля зажигания

Блок управления системы ЭСУД получает с датчика положения коленчатого вала сигнал о положении коленчатого вала двигателя и частоте его вращения, с датчиков температуры и ДМРВ информацию о состоянии двигателя и нагрузке на него. Обработав сигналы, он рассчитывает угол опережения зажигания и подает команду на модуль зажигания о срабатывании первой или второй пары катушек. Модуль зажигания формирует импульсы высокого напряжения и через высоковольтные провода подает их на свечи либо 1-4, либо 2-3 цилиндров двигателя.

Неисправности модуля зажигания

Неисправный модуль зажигания приводит к затрудненному запуску холодного двигателя, рывкам и провалам при разгоне особенно на непрогретом двигателе (рывки могут исчезнуть после прогрева двигателя, а вместе с ним и модуля зажигания), неустойчивой работе двигателя на холостом ходу (особенно при прогреве), повышенному расходу топлива. Пропуски искрообразования ведут к выбросу богатой смеси в нейтрализатор, что приводит к выходу его из строя.

При появления подозрения на неисправность модуля зажигания следует вначале проверить высоковольтные провода, свечи зажигания, электрическую цепь модуля.

Проверка модуля (катушки) зажигания инжекторных ВАЗ 21083, 21093, 21099

По причине неисправности модуля зажигания в работе инжекторного двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099 могут возникнуть следующие неисправности: двигатель «троит», «двоит» (работает или пытается завестись на двух цилиндрах), неустойчивый холостой ход, «провалы», «рывки», «дерганье» и пр.
— Мультиметр, автотестер или иной прибор с режимами омметра и вольтметра

— Торцовые ключи или головки на «13» и «17»

— Снимаем модуль зажигания с двигателя

Отсоединяем наконечники высоковольтных проводов. Ключом на «13» отворачиваем два верхних болта крепления, ключом на «17» ослабляем затяжку нижнего болта. Снимаем модуль вместе с его кронштейном.

— Очищаем от загрязнения

Протираем сухой ветошью.

Проверка модуля (катушки) зажигания автомобилей ВАЗ 21083, 21093, 21099 с инжекторным двигателем 2111

В гаражных условиях можно проверить вторичные обмотки модуля зажигания на «обрыв» и первичные на короткое замыкание, а так же подачу напряжения на модуль от ЭБУ. Этого вполне достаточно для диагностики его неисправности.

Проверка на короткое замыкание

Плюсовой щуп мультиметра в режиме омметра на вывод «D» соединительной колодки модуля зажигания, минусовой на кронштейн («масса»). Если короткого замыкания нет, показания прибора стремятся к бесконечности.

Проверка на «обрыв»

Мультиметром в режиме омметра поочередно замеряем сопротивление между выводами «1» и «4», «2» и «3» модуля зажигания.

Сопротивление при каждом измерении должно быть в пределах 4 кОм. Если оно различно или не соответствует требуемому показателю модуль следует заменить.

Проверка подачи напряжения на модуль зажигания

Если предыдущие проверки не выявили неисправности необходимо проверить подачу напряжения на модуль зажигания. Включаем зажигание. Мультиметром в режиме вольтметра замеряем напряжение между выводами «С» и «D» колодки жгута проводов идущих к модулю (выводы промаркированы на самой колодке). Напряжение должно находиться в пределах напряжения бортовой сети автомобиля (12В). Если оно меньше или отсутствует, то возможно разряжена аккумуляторная батарея, неисправны провода от ЭБУ к модулю зажигания или неисправен блок управления (ЭБУ).

Примечания и дополнения

— Зачастую одним из визуальных признаков выхода из строя модуля зажигания может служить две мокрые и две рабочие свечи зажигания, так как модуль состоит из двух попарно соединенных катушек зажигания выдающих искру поочередно в два цилиндра -1-4, 2-3. Выход из строя одной из катушек приводит к работе (или попытке завестись) двигателя на двух свечах.

— Перечисленные выше проблемы в работе двигателя автомобиля могут иметь в своей основе не только неисправность модуля зажигания, но и неисправность свечей зажигания, высоковольтных проводов, а так же системы питания и управления (ЭСУД).

Еще статьи по системе зажигания инжекторного двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099

Источник: twokarburators.ru

Свежие комментарии

• Mechanik on Пусковое устройство карбюратора 2108, 21081, 21083 Солекс Проверьте уровень топлива в поплавковой камере карбюратора. Плюс проверьте качает ли бензонасос.
• Борис on Пусковое устройство карбюратора 2108, 21081, 21083 Солекс После газа не работает на бензине. Двигатель запускается на 2-3 секунды и глохнет. Через пол минуты то же самое.
• Борис on Пусковое устройство карбюратора 2108, 21081, 21083 Солекс двигатель запускается но через 2-3 секунды глохнет. через 0,5 минуты то же самое
• Андрей on Замена порогов на автомобиле ВАЗ 2108 Спасибо полезная статья. тоже предстоит на восьмаке менять порог.

Как проверить модуль зажигания?

Мы уже узнали, что представляет из себя модуль зажигания, и какие признаки его неисправности (нестабильный холостой ход, провалы при разгоне, двигатель двоит).

В данной статье мы поговорим о том, как проверить модуль зажигания своими руками.

Из личного опыта: в интернете, читая различные форумы на данную тему, наткнулся на запись, что пробитые высоковольтные провода никак не влияют на модуль зажигания. На самом деле, неисправные вв-провода могут привести к тому, что искра в поисках кратчайшего направления может у дарить по соседнему реле, что способствует перегоранию модуля.

Давайте перейдем непосредственно к проверке модуля зажигания. Чтобы правильно и качественно проверить модуль зажигания, нужен такой прибор как осциллограф. Но, как правило, у обычного водителя нет ничего подобного ,кроме обычной, контрольной лампочки и тестера, поэтому наша задача – использовать только эти доступные всем приборы.

Проверка модуля зажигания

Перед проверкой самого модуля, нам нужно проверить колодку проводов, поступающих к нему. Для этого первым делом отсоединяем колодку проводов, берём тестер и подсоединяем один щуп тестера к колодке на контакт А, другой щуп подключаем на массу двигателя. Включаем зажигание и смотрим на показания тестера: напряжение должно быть в районе 12В. Ели напряжение отсутствует, то нужно проверить предохранитель. идущий на модуль зажигания. Следующим шагом берём контрольную лампочку на 12В и подсоединяем её на контакты А и В. Включаем стартер и смотрим: лампа должна мигать, если не мигает, то обрыв цепи на контакте А. Аналогично выполняем данную оперцию с контактом В.

Существует несколько способов проверки модуля зажигания, и некоторые из них мы рассмотрим.

1. Первый и самый простой способ проверки модуля – замена модуля на заведомо рабочий. Здесь всё просто: берём модуль с машины донора и меняем его. Но здесь есть определённые минусы:

• машины донора может не оказаться, покупать новый модуль – не соответствует нашей задаче;
• не от любой машины подойдёт модуль зажигания: «конечно же!» — скажете Вы, — «от SAMARы то подойдёт». Но не всё так просто: как правило, модулем зажигания оснащены первые самары с двигателем 1,5л. Новые же самары с двигателями 1,5 и1,6 литра часто оснащены катушками зажигания. Напомню, что модуль зажигания состоит из коммутатора и катушки зажигания. В новых самарах коммутатор находится в ЭБУ. поэтому модуль отсеевается за ненадобностью, остаётся только катушка. Учтите этот факт, и ищите нового донора;
• нужно обязательно убедиться в исправности вв-проводов: как проверить вв-провода?

Иначе есть большая вероятность того, что модуль зажигания сгорит.

2. Следующий метод – метод шевеления модуля. Для этого шевелим колодку проводов, стучим и шевелим сам модуль. Если в момент нашего воздействия на модуль, работа двигателя заметно меняется, то дело скорее всего в плохом контакте. Данная неисправность не является катастрофической, поэтому можно самому попробовать отремонтировать модуль: Ремонт модуля зажигания. Если модуль ремонту не поддаётся, то его нужно заменить (Замена модуля зажигания ).

3. Для проверки нам понадобится тестер. Тестером в режиме омметра измеряем сопротивление на парных высоковольтных выводах модуля зажигания 1 и 4 цилиндром; и между 2 и 3 цилиндром. Сопротивление должно быть одинаковым о варьироваться в районе 5,4 кОм.

Устройство модуля зажигания ВАЗ 2109 инжектор

Устройство модуля зажигания на ВАЗ 2109

Один из самых сложных электрических приборов в автомобиле ВАЗ 2109 на системе инжектор, несомненно, модуль зажигания. Этот элемент бывает в инжекторных автомобилях, для карбюраторных машин ставиться обыкновенная катушка. Фактически модуль зажигания выполняет всего одну, но очень важную функцию – генерирует ток высокого напряжения, вплоть до 30 тысяч ватт. Далее, по высоковольтным проводам ток направляется на свечи, а уже они дают искры, от которых воспламеняется топливо в блоке цилиндров.

labavto.com

Одной из причин возникновения проблем с возникновением искры в ДВС на ВАЗ 2109 является неисправность катушки зажигания (КЗ). Чтобы диагностировать точно неисправность нужно знать конструкцию узла, уметь провести проверку и в случае необходимости установить новое изделие.

Особенности конструкции катушки

Этот узел предназначен преобразовывать низкое бортовое напряжение (12 В) в высоковольтное (15-30 тыс. В), которое подается на свечи системы зажигания, чтобы воспламенить ТВС в цилиндрах мотора. Импульс передается по проводам высокого напряжения.

Как на моторах с инжектором, так и на карбюраторных установлена система зажигания с трамблером (распределителем). Схема работы не сложная. На трамблер поступает низковольтный ток, передающийся далее на КЗ. Поступивший импульс преобразовывается в высоковольтный ток. Затем трамблер распределяет его в определенном порядке на свечи.

Основными элементами катушки являются первичная и вторичная обмотки, намотанные на наружный магнитопровод. На первой небольшое количество витков медной проволоки – от 100 до 150, но она большого сечения. У второй количество витков значительно больше – от 15000 до 30000, провода также из меди, но с меньшим сечением. Сверху идет первичная обмотка, а внутри нее вторичная обмотка.

Конструктивные особенности

Разобрать, как устроен модуль зажигания, возможно, только на примере всей системы целиком. Итак, она включает в себя следующие компоненты:

• Катушка зажигания в автомобиле ВАЗ 2109 инжектор. Катушек всегда две и это тот самый механизм, который генерирует ток.
• Высоковольтные ключи коммутаторы, их также два, через них ток уходит на свечи, кроме того, контроллер регулирует сколько времени ток будет включен, необходимо время он рассчитывает на основе данных полученных от датчика коленчатого вала.
• Электронный блок управления.
• Корпус самого устройства, выполнен из прочного пластика.

Кроме того, в электронной системе зажигания можно выделить следующие элементы:

• Датчик положения коленвала.
• Высоковольтные провода.
• Шкив с зубчатым венцом.
• Контроллер.
• Свечи зажигания, которые дают искры.

Более подробно останавливаться на этих узлах мы не будем и обсудим принцип действия самого модуля зажигания.

Расположение модуля

Тем, кто слабовато знаком с устройством автомобиля, следует знать, что прибор расположен в подкапотном пространстве автомобиля. Отыскать его очень просто. Первым делом, найдите высоковольтные провода. Один их конец подходит к свечам зажигания, а другой выходит непосредственно от искомого устройства. Сам прибор не очень большого размера и заключен в пластиковый корпус.

Модуль зажигания на ВАЗ 2109

Особенности устройства катушки зажигания

Вне зависимости от того, каким мотором оснащена ваша ВАЗ 21099 — инжектором с форсунками или карбюратором — предназначение КЗ одно. Катушка зажигания ВАЗ 2109 предназначена для получения хорошей искры на электродах свечей, что необходимо для воспламенения горючей смеси. КЗ на инжекторе или карбюраторе позволяет генерировать высоковольтные импульсы, обеспечивающие качественный разряд между электродами. Если говорить простыми словами, то катушка зажигания ВАЗ — это трансформатор, который функционирует в импульсном режиме из позволяет преобразовать 12-вольтное напряжение в 20-30 тысяч вольт.

Демонтаж КЗ из посадочного места

Чтобы обеспечить возгорание горючей смеси, для передачи импульса используются высоковольтники (провода). Принцип функционирования системы в целом довольно простой — после поворота ключа в замке зажигания трамблер получает импульс и передает его на КЗ, где тот преобразуется. После этого прерыватель распределяет искру в соответствии с техническим регламентом — на определенные цилиндры. Что касается конструкции КЗ, то она на ВАЗ 2109 карбюратор или инжектор ее схема довольно проста — она состоит из первичной и вторичной обмоток, которые намотаны на магнитопровод.

Основные неисправности модуля зажигания

Пожалуй, главный показатель неисправности – это когда нет искры на свечах зажигания. Однако бывают и другие признаки нестабильной работы модуля:

• Нет динамики при ускорении. Чувствуются явные провалы в момент резкого набора скорости.
• У автомобиля нет привычной мощности, бывает даже так, что автомобиль просто не тянет в гору.
• Плавающий холостой ход.
• Не работает одна из пар цилиндров. В этом случае, скорее всего, нет тока от катушек зажигания.

В случае если вы столкнулись с подобными проблемами, следует проверить свечи, на которых нет искры, датчик положения коленчатого вала и собственно сам модуль зажигания.

Проверяем систему на работоспособность

Итак, начинать лучше всего именно со свечей, на которых нет искры. Делается это элементарно и с подобной задачей справится даже человек весьма далекий от ремонта автомобилей. Для большей наглядности разделим весь процесс на этапы:

• Первым делом свечи нужно выкрутить. Делается это довольно просто. Снимайте высоковольтные провода и, далее просто выворачивайте свечи специальным ключом.
• Теперь, когда свечи, от которых нет искры, демонтированы, внимательно осмотрите их. На запчастях не должно быть нагара или механических повреждений.
• Испорченные свечи выбрасывайте и ставьте на их место новые, скорее всего, это решит проблемы. Если все в порядке, значит, искры, нет по другой причине.

Далее, прежде чем приступать непосредственно к диагностике самого модуля зажигания, следует проверить колодку высоковольтных проводов, которые к нему подходят. Возможно, искры нет по их вине. Делается это с помощью специального тестера. Напряжение на проводах во время проверки должно быть в районе 12 вольт.

Если все в порядке и с проводами, скорее всего, искры нет именно по причине того, что неисправен модуль зажигания. Существует множество вариантов проверки работоспособности этого прибора. Разберем подробно самые основные из них:

• Самый элементарный – можно просто заменить модуль на заведомо работоспособный. Правда. Проблема в том, что часто дополнительный модуль просто негде взять, а покупать просто для проверки новый прибор, не очень умно.
• Еще один не очень сложный способ проверки – путем шевеления модуля. Делается это следующим образом: во время работы двигателя шевелите и стучите по прибору. Если работа двигателя в этот момент будет каким-либо образом меняться, скорее всего, проблема в том, что нет необходимого контакта. Фактически неисправность не катастрофическая и в этом случае все поправимо. По крайней мере, тратиться на новый модуль нет необходимости.
• Этот вариант является самым точным и предусматривает наличие тестера. Ставим тестер в режим омметра, после чего, замеряем сопротивление на проводах, тех самых высоковольтных, которые проводят ток. Сконцентрироваться необходимо именно на выводах модуля зажигания между 2 и 3 цилиндрами и между первым и вторым. Если модуль исправен значение, должно быть идентичным, в районе 5,4 кОм.

Профилактика неисправностей модуля зажигания

Несмотря на то что модуль зажигания весьма надежный прибор случаи, когда он выходит из строя все-таки встречаются.

Однако если использовать несколько простых советов, устройство проработает намного больше:

• Всегда обращайте внимание на то, чтобы высоковольтные провода соответствовали необходимым порядком. Если они имеют сопротивление выше или ниже необходимого, из строя может выйти катушки зажигания.
• Очень важна и своевременная замена свечей. Большой зазор на этих запчастях очень негативно сказывается на работе модуля.

Модуль зажигания 55.3705 (катушка зажигания) на ВАЗ 2108-2112

• Описание
• Характеристики
• Видео
• Отзывы 0 ? ‘(‘ + product.reviewsCount +’)’ : »>>

Уважаемые покупатели, во избежание ошибок при отправке модуля зажигания, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска и количество клапанов.

Модуль зажигания 55.3705 предназначен для работы в составе микропроцессорных систем управления двигателем внутреннего сгорания автомобилей. Модуль зажигания устанавливается на автомобили в соответствии с применяемостью.

Питание модуля зажигания осуществляется от бортовой сети автомобиля с номинальным напряжением 12В, отрицательный полюс которой соединен с корпусом. Модуль зажигания осуществляет формирование импульсов высокого напряжения на искровых свечах двигателя внутреннего сгорания автомобиля. В модуле зажигания расположены две катушки зажигания и коммутатор. Управляется модуль зажигания контроллером автомобиля.

Конструктивно модуль зажигания 2112- 37050010 представляет из себя блок с электрическим разъемом, который состоит из двух двухвыводных катушек зажигания. В верхней части катушки находятся четыре высоковольтных вывода.

Модуль зажигания найти нетрудно, откройте капот у вашего автомобиля и обратите своё внимание на свечи зажигания, от этих свечей будут идти провода, так вот посмотрите, куда провода ведут и после нахождения, вы увидите перед собой небольшую квадратной формы коробочку, которая и называется модулем зажигания.

Другие артикулы товара и его аналогов в каталогах: 55.3705, 21.12370-5010, 042.3705, 2112-3705010-02,-03

Особенности изделия: Модуль зажигания (обозначение по каталогу «Омега » 55.3705 ) осуществляет преобразование импульсов блока управления в импульсы высокого напряжения на искровых свечах двигателя внутреннего сгорания автомобиля.

ВАЗ 2108, 2109, 2110, 2114, 2115.

Технические характеристики: Работоспособность при температуре окружающей среды: от — 40 °С до + 130 °С.

Номинальное напряжение питания: 12В.

Ток первичной обмотки: не более 6,4 А.

Вторичное напряжение при первичном токе 6,4 А и шунтирующей нагрузке 50 пФ: 28 кВ.

Энергия искрового разряда (более): 50 мДж.

Длительность искрового разряда (более): 1,5 мс.

Любая поломка – это не конец света, а вполне решаемая проблема !

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Катушка зажигания, как проверить катушку зажигания ВАЗ2107, замена катушки своими руками. Проверка и замена катушки зажигания ваз 2107 своими руками.

Катушка зажигания представляет собой повышающий трансформатор, преобразующий низковольтное напряжение, поступающее от генератора или аккумулятора, в высоковольтное, используемое для воспламенения топливовоздушной смеси. Современные автомобильные катушки зажигания имеют не что иное, как индукционная катушка знаменитого инженера Генриха Румкорфа, которая была запатентована в 1851 году. Это изобретение могло образовывать дугу длиной до тридцати сантиметров и оказалось настолько удачным, что Румкорф в 1858 году получил денежный приз Наполеона III. премию ему с определением «за очень важное открытие в области использования электроэнергии». Его размер составлял пятьдесят тысяч франков.

Катушка зажигания Назначение и принцип работы

Катушка зажигания представляет собой повышающий трансформатор постоянного тока. Основное его предназначение – генерировать ток высокого напряжения, необходимый для воспламенения топливовоздушной смеси.

Принцип действия катушки основан на появлении тока высокого напряжения во вторичной обмотке при прохождении тока низкого напряжения в первичной обмотке.

Когда искра необходима, контакты размыкаются в распределителе прерывателя зажигания. В этот момент разрывается цепь первичной обмотки. Ток высокого напряжения подается на центральный контакт катушки и устремляется к тому контакту на крышке, напротив которого в данный момент находится бегунок электрода. Далее происходит замыкание, и импульс проходит на свечу зажигания по одному от цилиндров.

В связи с низкой надежностью распределителей на современном транспорте применяются системы с отдельными катушками зажигания на каждую свечу. За счет этого происходит увеличение энергии искрения и снижение уровня радиоячеек, создаваемых системой зажигания. Кроме того, схема с раздельными катушками позволила избавиться от использования ненадежных высоковольтных проводов.

Признаки неисправности катушки зажигания, симптомы

Основными признаками неисправности катушки зажигания являются:

1. Автомобиль не заводится.
2. Снижение мощности двигателя.
3. Провалы на определенных оборотах.

4. Пройти в зажигание.
5. Катушка перегрева.
6. Мигает сигнальная лампа двигателя изгиба.

Стоит отметить, что выходу катушки могут способствовать следующие факторы:

1. Повреждение изоляции в результате высокого напряжения. Это явление можно наблюдать при превышении напряжения.
2. Перегрузка, возникающая из-за неисправности свечи зажигания или высоковольтного провода.
3. Сильная вибрация и нагрев, в результате чего нарушается изоляция устройства. Катушка зажигания отличается наличием нескольких слоев изоляции. При повреждении происходит проба изоляции, что приводит к короткому замыканию или даже к обрыву цепей.

Как проверить катушку зажигания мультиметром

Данный прибор позволяет получить максимально точную информацию о работе катушки и дает возможность сделать это без последствий для проверяемого прибора. Однако для получения результатов необходимо знать, как проверить катушку зажигания с помощью мультиметра, для чего измеряются сопротивления обмоток.

Кроме того, чтобы после получения результатов измерений сделать определенные выводы, необходимо знать, что характеристики катушек зажигания способны сильно различаться.

Все катушки имеют следующие основные характеристики:

1. Ток искрового разряда.
2. Энергия искрового разряда.
3. Продолжительность искрового разряда.
4. Индуктивность первичной обмотки.
5. Сопротивление обеих обмоток.

Поэтому перед измерением следует узнать характеристики проверяемой катушки.

При проверке первичной обмотки необходимо подключить провода для ее измерения к ее «плюсовым» и «минусовым» контактам. Нормальное сопротивление первичной обмотки для большинства катушек составляет 0,4 — 2 Ом. Но есть исключения. Во избежание ошибок указывайте оптимальные показатели сопротивления для отдельного устройства.

О неисправности катушки указаны следующие результаты измерений:

1. Слишком высокое сопротивление, что говорит о вероятном обрыве цепи.
2. Нулевое сопротивление, которое наблюдается при коротком замыкании в устройстве.

Дополнительно должен быть выполнен вторичный размер, который делается между высоковольтным выводом и плюсовым контактом катушки.

Помощники по инструментам

1. Новая катушка зажигания.

2. Торцевые головки на «10» и «8».

Замена катушки зажигания ВАЗ2107, подробная инструкция

1. В первую очередь следует снять с аккумуляторной батареи минусовую клемму.

2. Затем необходимо снять выводной провод центральной высоковольтной катушки, для чего с минимальными усилиями вытянуть его вверх.

3. Далее необходимо открутить гайки крепления клемм проводов, которые подключаются к контактам катушки.

4. Теперь демонтируем саму катушку, для чего нужно открутить две гайки ее крепления.
5. Сняв катушку, устанавливаем на ее место новую.

6. Собираем все в обратном порядке.

Советы профессионалов

Чтобы катушка служила долго, следует систематически обращать внимание на состояние контактов и содержать прибор в чистоте. Заменить катушку самостоятельно довольно просто, но еще проще своевременно проводить профилактические технические осмотры, а также ухаживать за узлами и агрегатами автомобиля во избежание неисправностей.

Сопутствующие материалы

• Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ваз 2110 своими руками
• печка ваз 2114 дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ваз 2114 своими руками, снятие печки ваз 2114
• Как подчинить машину. Как поставить домкрат. Виды домкратов для автомобилей.
• Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109 Карбюратор, Блок предохранителей ВАЗ 2109 Форсунка, Старый Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109
• Катализатор выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на самолёте
• Печка дует холодным воздухом ваз 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
• Как узнать владельца автомобиля по номеру его машины, проверить машину по номеру машины ГИБДД, проверить машину по госномеру машины бесплатно
• Как выбрать б/у шины, Полезные советы
• Зимняя автомобильная дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли машину зимой
• Зимой машина плохо заводится. Как сделать машину зимой, нужно ли прогревать машину зимой, полезные советы
• Машины экономного расхода топлива, самый экономичный расход автомобиля
• Марки шин для легковых автомобилей, маркировка автомобильных шин, остаточный протектор легковых шин, как подобрать шину по марке автомобиля, рисунок протектора автомобильной шины
• Рабочая эксплуатация коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
• Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка пежо 206 Неисправность, ремонт задней балки пежо 206
• Дизельное топливо зимой, присадка к дизтопливу зимой, как выбрать лучшую дизтопливо
• Дизель зимой не заводится. Как завести дизель зимой, подогрев дизеля зимой.
• Японские шины бриджстоун, зимние шипованные шины бриджстоун, марка шин бриджстоун
• Расшифровка маркировки шин для легковых автомобилей, маркировка дисков, как правильно подобрать шины на диски
• Дизель зимой, запуск дизеля зимой, какое масло заливать в дизель зимой, полезные советы
• Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля в порядке
• Восстановленные шины, шина автобуса, восстановленный протектор шины, можно ли их использовать
• Выбираем зимнюю резину, какая зимняя резина, какое давление в зимней резине нужно маркировать на зимней резине, как правильно выбрать зимнюю резину, лучшая зимняя резина 2019
• Рейка рулевая рейка, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
• Бескамерные автомобильные шины, комплект для ремонта бескамерных шин, ремонт бескамерной шины своими руками
• Русские шины, Русские шины Зимние, Всесезонные российские шины, Воронежские шины АМТЕЛ, Шины «Матадор Омск Шина», Кама-шины автобус мирового класса
• Как открыть машину без ключа. Потерял ключ от машины что делать, ключ от машины в машине
• Бесшумные шины, тихая зимняя резина, тихий шипованный автобус, какие шины выбрать, обзор шин
• Шины и безопасность, безопасность автобуса, почему необходимо постоянно следить за шинами автомобиля
• Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
• Преобразователь ржавчины какой лучше для автомобилей, преобразователи ржавчины выбрать как использовать преобразователь ржавчины, профессионалы
• Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
• Долговечность двигателя, ресурс двигателя, как продлить срок службы двигателя
• Стук в машине. Стук при движении автомобиля. Что может стучать в машине. Как определить причину стука.
• Автомобиль с АБС, что такое автомобиль с АБС, неисправность системы АБС, диагностика АБС
• Обгон автомобиля когда можно начинать обгон автомобиля, правила ПДД
• Топливный насос ваз 2110, схема азс ваз 2110, устройство бензонасоса ваз 2110, ремонт азс ваз 2110,
• Автомобильные антенны для радио, автомобильное антенное устройство, автомобильная антенна своими руками
• Передняя подвеска Калина, устройство передней подвески Калины, стук в передней подвеске Калины, ремонт передней подвески Калины
• Масло амортизатора, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
• Неисправности сцепления, задевает сцепление, причины неисправности сцепления, как устранить

Блок зажигания ВАЗ-2108 и ВАЗ-2109

Описываемый блок зажигания предназначен для работы в бесконтактной системе зажигания автомобилей ВАЗ-2108 и ВАЗ-2109, в комплекте с прерывателем-распределителем 40. 3706 и модернизированных ВАЗ-2105 и ВАЗ-2107 с прерывателем-распределителем 38.10.3706 и ЗАЗ- 1102 (Таврия) 53.3706. В этих машинах датчик крутящего момента представляет собой искровой выключатель тока, использующий эффект Холла. Блок зажигания подходит для автомобилей «Волга» и «Москвич», оснащенных катушкой Холла «прерыватель» и серийным зажиганием 27.3705 (ТУ 37.0031184 — 83) или близким к нему по параметрам. Он заменяет серийные блоки зажигания 36.3734, 3620.3734 и зарубежные, выполняющие аналогичные функции.

По принципу работы блок относится к классу транзисторов с нормированием времени накопления энергии в катушке зажигания. В нем предусмотрены два особым образом соединенных между собой ждущих мультивибратора, что позволило исключить усилитель Quad Norton, используемый в известных зарубежных и отечественных устройствах. Кроме того, агрегаты* с использованием широко распространенных распространенных деталей отечественного производства, простоты конструкции, не требуют специальной технологии изготовления, поэтому доступны в повторении.

Устройство выполняет следующие функции: формирует импульсы тока при зажигании первичной обмотки катушки зажигания; ограничивает ток, протекающий через первичную обмотку, и напряжение на ней и ее выходных транзисторах; закрывает эти транзисторы, когда зажигание включено, а двигатель не работает.

Ограничение импульсов тока предотвращает перегрев катушки зажигания и выхода силового транзисторного блока, а ограничение напряжения снижает износ свечей зажигания и вероятность выхода из строя крышки и бегунка дозатора зажигания транзисторов выходных каскадов блок. Прекращение подачи тока через катушку зажигания незапущенного двигателя предотвращает ненужный нагрев элементов блока, катушки зажигания, разрядку аккумуляторной батареи и повышает пожарную безопасность автомобиля.

Основные технические характеристики

• Напряжение коммутации 6 …17…
• Потребляемый ток, А, при частоте новообразований 33,3 Гц ……0,9…1,2
• Наибольший средний ток потребления, А. . 2,4 2,6…
• Ток коммутации через первичную обмотку катушки зажигания, А……8 10…
• Продолжительность прохождения тока через первичную обмотку катушки зажигания , МС……2,5 15…
• Время отключения тока при незапущенном двигателе, с……0,7 1,3…
• Наибольшая частота искрения, Гц, не менее……250
• Напряжение на первичной обмотке катушки зажигания, В……380…420
• Напряжение импульса высокого напряжения, В, не менее, при напряжении автомобиля 14 В……27 000
• Размах скорость фронта высоковольтного импульса, В/мкс, не менее……700
• Энергия искры, МДж……50 70…
• Длительность искрового разряда, мс. …..1,5…2

Принципиальная схема рассматриваемой блочной вилки с цепочкой, соединяющей ее с бортовой сетью автомобиля, представлена ​​на рис. 1. Блок содержит пусковой узел транзистора VT1, два однотактных первых транзистора VT2, VT3, и второй VT4, VT5, усилитель тока на транзисторе VT6, переключатель тока на транзисторе VT7, VT8, включенный по схеме Дарлингтона.

(щелкните для увеличения)

Временные диаграммы, представленные на рис. 2, объясняют работу выключателя и процессы, происходящие в нем, за счет повышения частоты f и искрения. Рынка. 4 и 5 взяты непосредственно с конденсаторов С4 и С5). 7 — с резистором R24, 9- делитель выходного измерительного напряжения 10 МОм/1 Ом и 10 — резистор сопротивлением 10 Ом, последовательно с разрядником.

Напряжение питания на бесконтактный датчик импульсов новообразований («прерыватель») подается через фильтр-ограничитель R19VD1C2C8. Диод VD6 защищает блок от случайной переполюсовки питающего напряжения.

При зажигании транзисторы VT2, VT3 и VT4, VT5 открываются, а VT6 и VT7, VT8 закрываются. Ток через катушку зажигания не протекает. Транзисторный блок запуска VT1 может находиться в любом состоянии в зависимости от уровня сигнала, поступающего с датчика.

С началом вращения коленчатого вала двигателя на вход транзистора VT1 от датчика поступают пусковые импульсы длительностью TD (рис. 1). Когда транзистор VT1 закрыт (рис. 2), конденсатор С3 заряжается через цепь R3R4 и эмиттерный переход транзистора VT3. Времязадающий конденсатор С4 заряжается до напряжения, ограниченного стабилитроном VD1, через транзисторы VT2, VT3, диод VD2 и резисторы R9, R10 (рис. 4). Зарядка занимает время, около 0,4; это время в основном зависит от емкости конденсатора С4 и резисторов R9, Р10. Времязадающий конденсатор С7 также заряжается через транзисторы VT4, VT5 и резистор R17 (рис. 6).

Как только на выходе датчика появится сигнал высокого уровня, транзистор VT1 откроется, конденсатор С3 разрядится по цепи R4VT1R8, что приведет к закрытию транзистора VT3, транзистор VT2 также будет закрыт. Начинается перезарядка конденсатора С4 через цепочку R5, R6, R12, R11, VD3. Таким образом, первый одиночный вибратор формирует импульс с задержкой Т3, необходимый для запуска второго одиночного вибратора.

Когда напряжение на конденсаторе С4 достигает уровня, при котором он открывает транзистор VT2, первый одновибратор возвращается в исходное состояние. На его выходе возникает импульс спада (рис. 3), проходящий по цепи R1ЗС6 и запускающий второй одиночный вибратор; транзисторы VT4 и VT5 закрыты.

При этом увеличивается напряжение на коллекторе транзистора VT5 (рис. 6) и перезаряжается времязадающий конденсатор С7 через резисторы R14, R18, R17. В результате транзистор VT6-VT8 открывается, через первичную обмотку катушки зажигания Т1 начинает протекать ток (рис. 7) от источника питания и накапливается электромагнитная энергия за время tнак. Одновременно с увеличением напряжения на коллекторе транзистора VT5 заряжается конденсатор С5 через резистор R18, диод VD5, транзистор VT3 (рис. 5), и прекращается работа цепи заряда времязадающего конденсатора С4, несмотря на Дело в том, что транзисторы VT2 и VT3 открыты (см. рис. 3 и 4). Его заряд задерживается на время tнак, пока второй одиночный вибратор не вернется в исходное состояние.

Как только на выходе датчика «прерыватель» будет спад импульса, транзистор VT1 блока запуска закрывается, второй однократный возвращается в исходное состояние независимо от заряда конденсатора С7 из-за соединения через диод VD4 (рис. 6). Следовательно, токовый ключ VT7, VT8 замкнут. В этот момент во вторичной обмотке катушки зажигания индуцируется импульс высокого напряжения (рис. 7-9), который при напряжении Unp пробивает разрядник свечи зажигания. Происходит искровой разряд продолжительностью твээ в зависимости от тока Ip в ретриве первичной обмотки катушки зажигания и его параметров (рис. 10).

После возвращения второго одиночного вибратора в исходное состояние его воздействие на цепь заряда конденсатора С4 прекращается и он вновь заряжается, а конденсатор С5 разряжается через резистор R10, тем самым замедляя зарядку конденсатора С4, так как На общую точку резисторов R9 и R10 подается положительное напряжение слева на схеме на обкладки конденсатора С5.

При низкой частоте опухоли — при запуске двигателя конденсатор С5 успевает почти полностью разряжаться, а при высокой он разряжается в два этапа. Первому соответствует время закрытого состояния транзистора VT1 и второму закрытому состоянию транзистора VT2, VT3 (рис. 5). Чем больше частота, тем больше остаточное напряжение Iост на конденсаторе С5 к концу первого каскада и тем меньший заряд получит конденсатор С4.

Как следует из принципа работы устройства, резистор R9 и цепочка R10C5 увеличивают время заряда конденсатора С4 при первом однократном заряде с временной задержкой начала накопления электромагнитной энергии в катушке зажигания. В этом случае диод VD3 обеспечивает протекание разрядного тока конденсатора С4 через резистор R11, минуя резистор R9 и цепочку R10C5.

Постоянная времени заряда конденсатора С4 велика, поэтому при увеличении частоты искрения он не успевает полностью перезарядиться, что обеспечивает примерно обратно пропорциональную зависимость между длительностью импульса, формируемого первым одиночным вибратором, и частота искрения. Высокие частоты этих импульсов становятся короче, так как конденсатор С4 нагазован из-за действия цепи действия R10C5.

Если вы включили зажигание и завели двигатель, а выходной сигнал датчика «прерыватель» имеет высокий уровень, то ток через первичную обмотку катушки зажигания прекратится примерно через секунду, т. к. в этом случае второй одновибратор возвращается в исходное состояние в результате перезарядки конденсатора С7.

Подборка резистора R6 устанавливает время накопления энергии в катушке зажигания, а значит и протекающий ток. Выбором постоянной времени разрядки конденсатора С5 задается требуемый закон изменения тока в интервале оборотов двигателя от холостого хода до максимального значения.

От помех от сетевого блока автомобиля для защиты цепи VD6C8, R19C2VD1 и элементов C1, R4, R13. Резистор R23 ограничивает импульсную индуктивность на выходных транзисторах VT7 и VT8 (рис. 8). Резистор R24 ограничивает ток ячеек этих транзисторов и первичной обмотки катушки зажигания, а диод VD7 блокирует импульсы обратного напряжения на транзисторы в переходном процессе.

В модуле зажигания применены конденсаторы К73-9 на напряжение 100 В — С1, С3, С6; К53-1А (16 В) — С2; К73-17 (63 В) — С4, С7; К73-17 (250) — С5, С8. Резистор R24 — С5-16В номинальной мощностью 10 Вт. Диоды КДА (VD2-VD5) заменяют КДА, КДА или аналогичные. Разъем Х1 — штекерная колодка ГСТ-ЗГ-52-7-В-АЕ (такая же, как в серийно выпускаемых блоках зажигания).

Практически все детали устройства смонтированы на печатной плате из одностороннего фольгированного стеклотекстолита толщиной 1,5 мм. чертеж печатной платы и расположение на ней деталей изображены на рис. 3. Плата помещена в металлический корпус из заводского блока 42.3734. Транзистор VT8 прикреплен к внутренней стенке корпуса через слюдяную полоску. Резистор R24 также прикреплен к внутренней стенке.

Для установки блока потребуется источник питания с выходным напряжением, регулируемым от 5 до 18 В при токах до 3 А (пульсации не должны превышать 0,5 В при частоте 100 Гц), генератор прямоугольных импульсов с амплитудой выходного напряжения 3…5 В, частотой следования импульсов 10…250 Гц и скважностью 3+0,25, осциллографом, обеспечивающим измерение параметров прямоугольных форм импульсов и напряжения до 500 В. V, с регулируемым искровым зазором до 15 мм стандартная катушка зажигания 27. 3705.

После проверки правильности монтажа по блок-схеме подключить источник питания и катушку зажигания с разрядником (последовательно с ней включает резистор 4,7…5,6 кОм мощностью не менее 2 Вт) . Сигнал с выхода генератора поступает на блок ввода через инвертирующий буфер усилителя с выходом открытого коллектора, собранный по схеме рис. 4.

Установите блок питания 14 и разрядник размером 10 мм. Подаются пусковые импульсы длительностью 10 мс с частотой повторения 33,3 Гц, что соответствует рабочему четырехцилиндровому четырехтактному двигателю при частоте вращения коленчатого вала 1000 мин-1, т.е. близкой к холостому ходу. В этом случае потребляемый блоком ток должен быть в пределах 0,9-1,2 А, в противном случае следует подобрать резистор R6 (или вообще изменить цепочку сопротивлений R5R6, обычно равных 240…270 Ом).

Контроль по осциллографу амплитуды импульса напряжения на коллекторе транзистора VT7 (VT8). Оно должно быть в пределах 380…420 В. Если амплитуда отличается от указанной, следует подобрать резистор R23.

Далее уменьшаем напряжение до 7,5 В и видим искру в разряднике разрядника. Если он нестабилен или отсутствует, проверьте правильность подбора резисторов R5, R6. В крайнем случае следует заменить транзисторы VT6, VT7, VT8 другими, с большим значением статического коэффициента передачи тока.

Затем проверьте работоспособность блока при частоте искрения 50, 100, 250 Гц при напряжении 14 В. Срыва искры быть не должно.

Еще проще установить агрегат, если вы установите его прямо на автомобиль. Для этого разрыва в проводах, соединяющих первичную обмотку катушки зажигания с бортовой сетью (или контакт 1 разъема Х1), включить амперметр, измеряющий средний ток, например авометр. На холостом ходу двигателя подберите резистор R6 так, чтобы амперметр показывал ток 0,9…1,2 А. R6 Есть временно можно впаять переменный резистор 68 Ом. В этом случае, как и при организации лаборатории, крайне целесообразно контролировать амплитуду импульса напряжения на коллекторе транзистора VT8.

Автор: Беспалов Б., Кемерово

Автор: Алексей

Дата создания 06.04.2015
Дата изменения 13.12.2020

9002 Блок зажигания для мотоцикла
• Усовершенствованный замок системы зажигания

Добавить комментарий

Контроллер зажигания 3640.3734

Общая информация:

Контроллер зажигания 3640.3734 предназначен для работы в бесконтактных системах зажигания автомобилей ВАЗ-2108, ВАЗ-2109, «Таврия» и др., в том числе автомобилей зарубежного производства, оснащенных аналогичными системами зажигания с датчиком Холла.

Контроллер зажигания работает совместно с катушкой зажигания 27. 3705 и зажиганием распределитель 40.3706, 53.3706 или другие с аналогичными параметрами. За счет повышенного тока имеет повышенную энергию искрообразования, что улучшает запуск двигателя в холодное время и улучшает работу двигателя на плохом топливе.

На контакте №7 предусмотрено наличие выходного низковольтного управляющего сигнала для системы электрооборудования с электронным тахометром или с другими устройствами.

Эксплуатация с отключенной батареей или при ее выходе из строя не допускается. Искра формирования (даже кратковременного) без помехоподавляющего резистора (расположенного в распределитель) не допускается. В этом режиме возможно необратимое повреждение схема управления, которая при дальнейшей эксплуатации приведет к перегреву и выходу из строя контроллер зажигания. По этой же причине не допускается проверка работоспособности контроллера зажигания на испытательных стендах, выполненных без учета требования по соответствию системы зажигания автомобиля схеме.

В соответствии с требованиями к системам зажигания контроллер зажигания обеспечивает Защита датчика Холла* от перенапряжения путем стабилизации напряжения, подаваемого на датчик.

Контроллер зажигания изготавливается в едином климатическом исполнении У2.1 в соответствии с ГОСТ 15150 для внутреннего рынка и на экспорт. Контроллер зажигания выполнен на однопроводная схема питания, в которой отрицательный вывод питающего напряжения подключен к корпус транспортного средства. Режим работы контроллера зажигания S1 в соответствии с ГОСТ 3940.

Контроллер зажигания устанавливается на предусмотренное для него место в автомобиле с помощью стандартных креплений и стандартной заглушки, при этом необходимо обеспечить надежную контакта между радиатором контроллера зажигания и корпусом автомобиля.

Гарантийный срок эксплуатации 3 года со дня ввода в эксплуатацию или со дня Дата продажи в розничной торговой сети. Гарантийные обязательства производителя действует в течение 4 лет с даты изготовления изделия.

Технические характеристики:

Рабочий диапазон температура, °С -40 . . +85   Номинальное напряжение питания, В 12,0   Допустимые пределы напряжения питания, В 6,0 .. 18,0   Диапазон непрерывного искрообразования, об/мин коленчатого вала 4-тактного 4-цилиндрового двигателя 20 . . 7000   Коммутируемый ток, А 7,0 ± 0,2   Время безискровой отсечки коллектора ток, сек 1 .. 2   Максимально допустимое влияние повышенного напряжение питания до 5 мин. Разное Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Copyright © 2013 - 2019 KS-MOTO +7 (911) 924 3 942 +7 (812) 924 3 942 г. Санкт-Петербург,
