Все обо всем. Каким бывает впрыск топлива?

Все современные двигатели полностью переведены со старой и изжившей себя карбюраторной системы питания на впрыск топлива в двигатель за счет инжектора. Сразу же после такой перемены в автожизни возникли противоречия применения различных инжекторных систем впрыска. Так, до сих пор между автопроизводителями ведутся споры, какая из них лучше, потому как каждая имеет свои как достоинства, так и недостатки.

Рассмотрим самые известные и повсеместно используемые системы впрыска топлива

Центральный впрыск топлива

Являясь альтернативой карбюраторной системе, впервые центральный впрыск стал применяться в 80 года XX века. Правда особой разницы между ней и карбюратором не отмечено. Здесь также имеется смешивание воздуха с топливом внутри впускного коллектора. Разница лишь в том, что на смену чувствительному и довольно сложному карбюратору пришла форсунка. Электроники здесь, конечно же, нет — все осуществляется посредством механики.

Но все же одноточечный впрыск позволял работать двигателю более мощно и, что более важно, менее затратно финансово.

Происходило это, потому что форсунка обеспечивала более точную и экономичную дозировку объема топлива. После чего возникала однородная смесь, которая могла менять свой состав мгновенно при различных условиях движения и режимах работы мотора.

Недостатки центрального впрыска

Однако, у этой системы были и свои весомые минусы. Так, например, отмечалось высокое сопротивление воздуха, который поступал в цилиндры. Потому как форсунку очень часто монтировали в корпус карбюратора, да и датчики тех времен были довольно громоздки, что затрудняло «дыхание» двигателя. В теории, такой «минус» можно было бы легко исправить — это да, но в реальной жизни тех лет устранение неравномерного поступления топливной смеси в цилиндры — было весьма проблематичной задачей. Смеси нужно было преодолеть длинный путь по трубопроводам, которые конструировались самой разнообразной длины и с разным сопротивлением.

Все это привело к тому, что на данный момент центральный впрыск практически не используется. Слишком уж сложно было доработать центральную систему, легче начать заново и придумать что-нибудь новенькое.

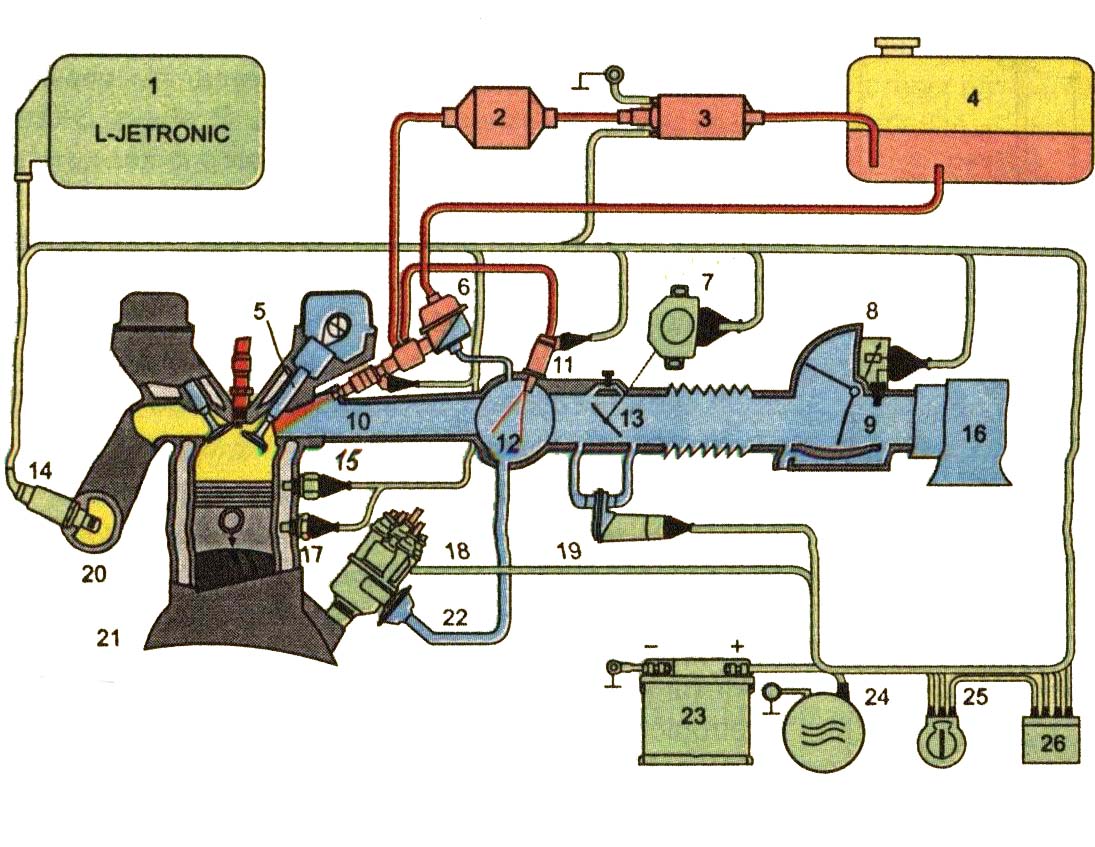

Многоточечный или распределительный впрыск

Его основным отличием от предыдущей системы является наличие индивидуальной форсунки для каждого цилиндра во впускном патрубке. Смесь получается однородной по составу для всех цилиндров. Вначале она была исключительно механической, но эту систем постоянно совершенствовали.

Итак, в 90 годах XX века стали широко внедрять электронику. Это позволило усовершенствовать и систему питания двигателя, кроме того возникал возможность координации ее действий с остальными частями двигателя.

Потому-то современный автомобиль способен не просто сигнализировать водителю, что имеются неисправности, но и включить при необходимости аварийный режим.

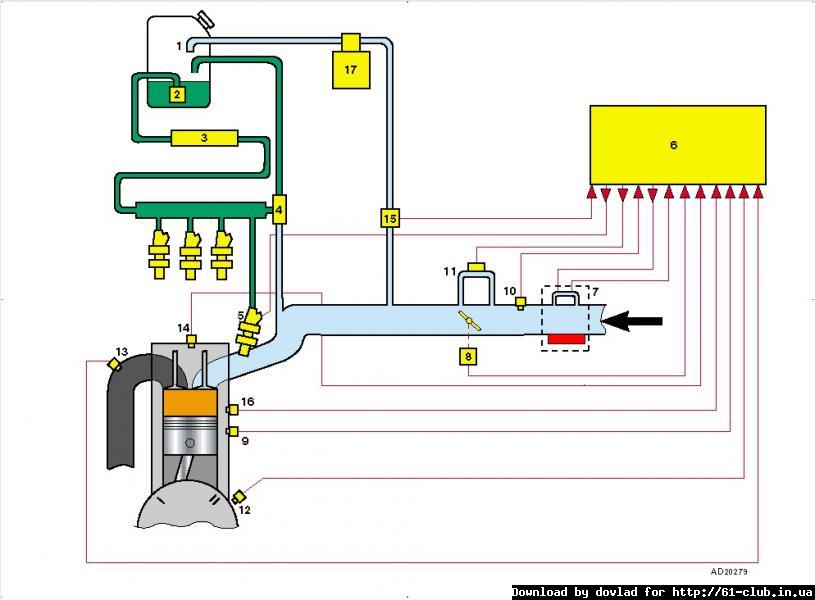

В систему многоточечного впрыска были внедрены и дополнительные датчики, которые позволили переводить впрыск с параллельной на последовательную подачу топлива в двигатель. Такая схема позволила обеспечить индивидуальный расчет времени для каждого цилиндра, для того, чтобы топливо подавалось исключительно в нормированный промежуток перед тем, как откроется клапан. Несомненно, что плюсов такой схемы намного больше, она эффективнее и точнее, но и стоит намного дороже.

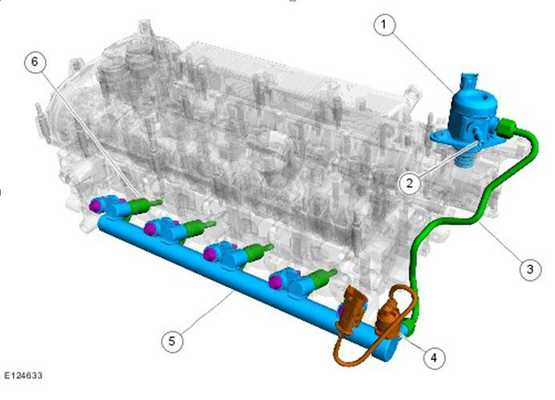

Прямой впрыск

При такой системе бензин попадает через форсунки непосредственно в цилиндры мотора. Историей отмечено, что сначала такая система применялась только в авиационных моторах еще во времена Второй мировой войны. Первым автомобилем с прямым впрыском был Goliath GP700. Но в послевоенный период такой вид системы впрыска топлива не был популярен в силу дороговизны топливных насосов и уникальной для данной системы головки блока цилиндров. Тогда инженерам не удалось найти оптимального баланса, точной работы и приемлемой надежности такой схемы.

Непосредственный впрыск

Рост экологических мировых проблем привел к тому, что в 90-е года прошлого столетия о прямом впрыске топлива вспомнили вновь. Первым применил эту схему концерн Mitsubishi, выпустив в 96 году серию моторов GDI, после них и другими автопроизводителями был перенят успешный опыт японцев — Mercedes-Benz, Volkswagen, BMW, FIAT, Peugeot-Citroen и прочие.

Объясняется это тем, что такая схема подачи топлива позволяет двигателю функционировать и на смесях с высоким содержанием воздуха, такие смеси называются обедненными, и не случайно, ведь чем меньше нужно топлива, тем выше экономичность.

Также бензин, подаваясь в цилиндры, обеспечивает повышение степени сжатия двигателя, что в свою очередь увеличивает его мощность и эффективность.

В заключении

Непосредственный впрыск, пожалуй, оптимальное решение в питании автомобиля топливом, если бы не некоторые «НО». Моторы с такой схемой довольно капризны к качеству октановой смеси, работа их отличается повышенной жесткостью и шумностью, что приводит к усилению шумоизоляции салона авто. Кроме того, работая на обедненные смеси, выделяется высокое количество оксидов азота, а борьба с ними ведется посредством усложнения конструкции мотора. Но как ни крути инжектор гораздо лучше карбюратора — и это только говоря простым языком.

Удачи и будьте аккуратны!

В статье использовано изображение с сайта www.motorpage.ru



Инъекция молодости: история разработки впрыска ВАЗ

Не хвастовства ради, а пользы для

Да и дело тут было отнюдь не в амбициях или желании пустить пыль в глаза потребителю: классическая система питания никак не соответствовала двум важнейшим критериям – стабильности настроек и нормам токсичности. Даже вполне современный по тем временам Солекс нельзя было сравнить с так называемым «инжектором», ведь он не «умел» готовить одинаково сбалансированную по составу топливно-воздушную смесь при разных условиях работы мотора, да и не отличался особой надежностью, требуя регулярной чистки и настройки. В то время как на Западе негласной нормой считалось хотя бы пять лет и 80 000 км без вмешательства в систему питания, не считая регламентной замены фильтров.

Даже беглый анализ показал, что наивысшей стабильностью характеристик и «чистотой выхлопа» обладает именно система питания с электронным блоком управления двигателем, а не механический или электромеханический инжектор. В мире на тот момент существовало немало разновидностей впрыска, и без должного опыта инженерам было непросто принять решение – на каком же именно варианте остановиться? Однако склонялись они именно к электронному управлению, как наиболее прогрессивному и эффективному.

Перспективную систему питания планировали не только (и не столько) для модернизации еще нестарых автомобилей восьмого семейства, сколько для будущей «десятки». Её выпуск планировали начать на стыке восьмидесятых и девяностых годов, и оставаться с устаревшим карбюратором было просто нельзя – особенно если учитывать планы нацеливаться на западный рынок, где «инжектор» давно перестал быть диковинкой, а стал обычным явлением на товарных автомобилях.

Вдобавок на ВАЗе уже тогда в качестве оптимального решения для ВАЗ-2110 рассматривали многоклапанную головку с четырьмя клапанами на каждый цилиндр, а оптимизировать процессы сгорания в таком моторе при наличии обычной системы питания было практически невозможно.

В общем, все сводилось к тому, что внедрение впрыска топлива с электронным управлением при запуске следующей модели является одной из основных задач. Причем было решено не только перевести на «инжектор» версии с 16-клапанной головкой, но и оснастить впрыском обычный восьмиклапанный двигатель объемом 1,5 л, известный под индексом ВАЗ-21083.

Не стоит забывать, что в те «золотые» годы экспорт вазовских автомобилей иногда достигал 40% от общего объема выпуска – а это, как известно, доход в виде такой желанной для завода валюты, и грядущее ужесточение экологических норм в Европе для ВАЗа стало бы просто губительным. Не зря ведь экспортные модификации еще с середины восьмидесятых оборудовались системами снижения токсичности отработавших газов – в том числе и с каталитическим нейтрализатором. Впрочем, «кат» был сам по себе не очень эффективен, ведь даже с учетом дополнительной электроники обычный карбюратор получался «слабым звеном» системы по простой причине – он готовил смесь менее точно и стабильно, чем это требовалось.

Совместная работа

Ведущими игроками на рынке разработки систем впрыска в то время были три компании – Bosch, Siemens и General Motors. Предварительные переговоры закончились заключением контракта с GM по простой причине – «джиэм» имел больше опыта и мог предложить максимальный спектр услуг «под ключ».

Первой впрысковый двигатель 2111 «примерила» Lada Baltic. Компоненты GM выдаёт характерный дизайн ДМРВ между корпусом воздухофильтра и патрубком впуска.

Что же должны были сделать специалисты General Motors в рамках контракта? Во-первых, разработать и адаптировать под вазовские моторы впрыск топлива, который бы отвечал нормам Евро-1 и США-93. Во-вторых, для экспортных автомобилей «джиэмовцы» должны были поставить более полумиллиона (!) комплектов систем питания. И, наконец, итогом работы предполагалось приобретение соответствующих лицензий с последующим выпуском компонентов на советских (а в новых реалиях – российских) заводах.

Тип системы питания на Lada Baltic подчеркивал оригинальный шильдик «injection», расположенный на задней двери слева под надписью «LADA»

Уже в 1993 году GM начал поставки комплектов центрального впрыска (так называемого моноинжектора) для Жигулей и Нивы, а впоследствии – и систем распределённого впрыска для Лады Самары. Увы, по объективным экономическим причинам в непростое для новой страны время за шесть лет удалось поставить на конвейер лишь 115 тысяч комплектов вместо запланированных изначально 540 тысяч.

В тот момент на ВАЗе поняли, что нельзя опираться лишь на одного зарубежного партнера и решили подписать в 1995-м контракт и с фирмой Bosch. Это позволило освоить как разработку, так и производство еще одной системы питания, известной впоследствии, как «бошевская». Разумеется, работы по принципиально новой системе питания потребовали длительного пребывания в зарубежных командировках ведущих по проекту специалистов ВАЗа, некоторые из которых занимались этой темой в США по три-четыре года подряд.

На ранних «инжекторах» стояли контроллеры GM импортного производства

В ходе работы над «инжектором» на новую систему питания пытались перевести и такие экзотичные модификации, как 1,1-литровый двигатель ВАЗ-21081. Однако впоследствии было принято решение о том, что малокубатурные модификации «трогать» не стоит, и вазовские конструкторы вместе с зарубежными специалистами сосредоточились на моторах объемом 1,5-1,6 л – как жигулевских, так и «зубильных». А 16-клапанный мотор 2112 должен был стать первым в истории ВАЗа, конструкция которая изначально была «заточена» лишь под электронную систему питания с распределенным впрыском.

Еще в ходе ранних экспериментов над классическими моторами оказалось, что установка каталитического нейтрализатора сильно ухудшает показатели двигателя по мощности и крутящему моменту, поэтому система питания должна была обеспечивать максимальный КПД, чтобы минимизировать «экологические» потери энерговооруженности, неизбежные в любом случае.

На Самаре с так называемой низкой панелью контроллер впрыска разместили на полке под «бардачком»

Система впрыска топлива с электронным управлением была вполне распространенной (но при этом современной) концепцией. Электронный блок управления получал информацию от пары десятков датчиков, на основании которых и строилась коррекция топливно-воздушной смеси, а также остальные параметры – время открытия форсунок, угол опережения зажигания, количество подаваемого в цилиндры воздуха, топлива и так далее. Основную «работу» при этом проделывали несколько важнейших датчиков – например, датчик положения коленчатого вала (без него двигатель вообще не заведется!) и датчик массового расхода воздуха.

Важнейшее преимущество вазовского впрыска, как и большинства подобных систем – «живучесть». Если не отказал электрический бензонасос или «стратегический» датчик ДПКВ и не сгорел контроллер ЭБУ или модуль зажигания, то система худо-бедно, но будет работать даже при отказе нескольких датчиков, перейдя в аварийный режим и работая по альтернативным алгоритмам управления с использованием неких «усредненных» показателей, зашитых в программу.

Сложности

Но гладко было только на бумаге. Освоить столь сложную систему, когда промышленный гигант СССР уже почил в бозе, стало для ВАЗа непростой задачей. Впрочем, при интеллектуальной поддержке зарубежных партнеров с ней вполне справились – по крайней мере, «инжектор» уже к концу девяностых годов стал не просто работоспособной, но и вполне серийной системой питания для ВАЗов.

Датчик массового расхода воздуха – один из самых дорогих компонентов системы питания с распределённым впрыском

Конечно, многое пошло «не так и не туда». Попытки привлечь к производству «оборонку» так и закончились ничем, да и работа в Штатах была закончена еще в 1994 году – до постановки впрыска на конвейер. Кроме впрысковой версии мотора объемом 1,1 л, в итоге так и не удалось освоить 16-клапанную версию Самары, хотя адаптация агрегата 2112 к кузову 21093 была проведена еще на ранних стадиях работы по впрыску. Лишь намного позднее многоклапанный мотор все же встал под капот Самары в заводском исполнении – точнее, «околозаводском», от компании «Супер-Авто».

Для поглощения топливных паров предусмотрено специальное устройство – адсорбер

Некоторые компоненты пришлось оставить импортными – например, датчик кислорода, форсунки и ДМРВ. Блоки под заказ выпускали на Bosch, а со временем были освоены и контроллеры отечественного производства. Остальные же компоненты (датчики, впуск, выпуск и система подачи топлива из бака) были освоены почти самостоятельно.

При наличии некоторых версий БК, считывать ошибки и обнулять их на впрысковом двигателе ВАЗ можно прямо с «бортовика»! Разъем OBD-2 так называемой К-линии: именно сюда нужно подключаться для диганостики «вазоинжектора»

Еще в процессе работы в США вазовские конструкторы поняли, что американский подход к настройке некоторых компонентов (в частности, датчика системы детонации) на малолитражном двигателе ВАЗ, да еще в российских реалиях, не совсем оптимален. Именно поэтому вместо «защитной» функции на него возложили активную борьбу с детонацией путём индивидуального управления углами зажигания на основании показателей датчика.

Первая товарная партия из нескольких тысяч ВАЗ-21082 с российским контроллером Январь-4 и сборной солянкой из компонентов GM и Bosch была выпущена в 1996 году. Она соответствовала действовавшим на тот момент в РФ нормам токсичности, поэтому не имела катализатора и лямбда-зонда.

При практических испытаниях выяснилось, что ресурс отдельных элементов (тех же форсунок, бензонасоса и свечей зажигания) сильно зависит от качества бензина, а хлебнув «этила», можно было гарантированно угробить каталитический нейтрализатор или «нежный» лямбда-зонд. Именно поэтому в конце девяностых – начале двухтысячных годов новомодной системы питания многие российские автомобилисты боялись, как огня. Усугубляло ситуацию то, что на коленке впрыск не продиагностируешь, а загоревшийся на ВАЗе индикатор «проверь двигатель» (check engine) в то время вгонял в ступор даже опытных механиков.

Еще один «бонус» от электронного управления системой питания – заводская «противоугонка», так называемый иммобилайзер

Благодаря и вопреки

Однако остановить прогресс невозможно. Поскольку концептуально вазовский впрыск на моторах 2111/2112 получился весьма удачным (сказывалось участие таких грандов, как Porsche, Bosch и GM), заводчанам требовалось лишь подтянуть качество изготовления отдельных компонентов у смежников, а потребителям – адаптироваться к новой системе питания, лишенной привычного «подсоса» и прочих «ручных подкачек».

Двигатель 2111 – не самый экономичный, но тяговитый и практичный

Пример из жизни: в начале двухтысячных на завод обратился владелец Нивы с моновпрыском, у которого износилась центральная форсунка. Как оказалось, к тому моменту он без каких-либо проблем с системой питания проехал на своей машине свыше 200 тысяч километров!

Распределённый впрыск «сдружили» и с двигателем классики, который ведёт свою родословную еще от ВАЗ-2101 1970 года

Сравнивать 16-клапанный мотор с обычным «восьмерочным» не имело смысла – увеличение числа клапанов в два раза поднимало максимальную мощность при прочих равных условиях как минимум на 10-15%, да и по характеру многоклапанный мотор с высокой степенью сжатия был более «крутильным» и «верховым», то есть приветствовал работу на оборотах в зоне максимальной мощности, а не крутящего момента. Однако оказалось, что с новой системой питания и проверенный временем «восемьдесят третий» мотор стал гораздо тяговитее и эластичнее – ведь максимальный крутящий момент не только вырос со 106 до 116 Нм, но и стал достижим на более низких оборотах (3 000 об/мин против 3 500 об/мин у мотора 21083). Вдобавок оказалось, что с новой системой питания мотор избавился от «температурной зависимости» и «поехал» даже в непрогретом состоянии. Если «зубило» и раньше славилось боевым характером, то с впрысковым мотором оно стало куда более «покладистым», избавившись от непонятной нервозности Солекса.

На ВАЗах с Евро-2 стоял один катализатор – под днищем. На машинах с Евро-3 и выше к нему прибавился так называемый катколлектор

«Инжектор» открывал ворота в мир «чипованного волшебства» : «поколдовав» с настройками ЭБУ, можно было привить двигателю требуемый характер – сделать его еще более тяговитым на низах или, напротив, ценой «экологии» поддать лошадиных сил. Действительно, всесильная электроника позволила реализовать потенциал всего «железа», заложенный десятилетием ранее еще инженерами Porsche. Но, в отличие от брутально-спортивных вариантов на сдвоенных горизонтальных «веберах», впрысковый мотор Самары при этом оставался «паинькой» по экономичности и экологичности. Для производителя было также очень важно, что разработанные совместно с иностранцами и выпущенные серийно компоненты впрыска после сборки системы на двигателе не требовали тщательной настройки и калибровки «по месту».

Победоносной поступью

Нет ничего удивительного в том, что впрыск стремительно набирал обороты как на переднем приводе, так и на классике. Разумеется, первым архаичный карбюратор исчез из-под капотов «десятки» и Самары, ну а к середине двухтысячных стало ясно, что новые экологические требования (минимум Евро-2) можно выполнить, только полностью отказавшись от прежней системы питания. Свои последние конвейерные дни вазовский карбюратор доживал уже на чужбине – в соседней Украине, где нормы токсичности Евро-2 вступили в силу лишь в 2006 году. Именно в то время выпуск новых автомобилей ВАЗ с «карбом» был полностью прекращен, а уже в следующем, 2007-м, АВТОВАЗ перешел на нормы Евро-3, что, в свою очередь, привело к прекращению выпуска полуторалитрового мотора ВАЗ-2111, соответствующего нормам токсичности Евро-2.

Двигатель 2111 объемом 1,5 л легко отличить от более поздних модификаций по легкосплавному впускному коллектору. У 1,6-литрового восьмиклапанника модуль впуска выполнен из пластика

Появившиеся весной 2007 года Самары украинского производства даже с новым двигателем 11183-20 соответствовали старым нормам Евро-2

Изначально у дроссельной заслонки был обычный механический привод – с помощью тросика

С января 2007 года под капотом российских Самар появился двигатель объемом 1,6 л, соответствовавший более жестким нормам Евро-3, который впоследствии получил такой девайс, как электронную педаль газа без жесткой механической связи с дроссельной заслонкой. Тем не менее концепция системы питания двигателей ВАЗ по сегодняшний день остаётся неизменной – это распределённый впрыск топлива с электронным управлением.

Двигатели ЗМЗ-4052, -4062, -409.

10 и УМЗ-4218.10

А. Дмитриевский

На двигателях отечественных грузопассажирских автомобилей и малых грузовиков применяются как карбюраторы, так и распределённый впрыск бензина. Карбюраторные системы питания были описаны в предыдущих номерах нашего журнала (часть 1, часть 2, часть 3). Рассмотрим теперь системы с распределённым впрыском бензина на впускной клапан.

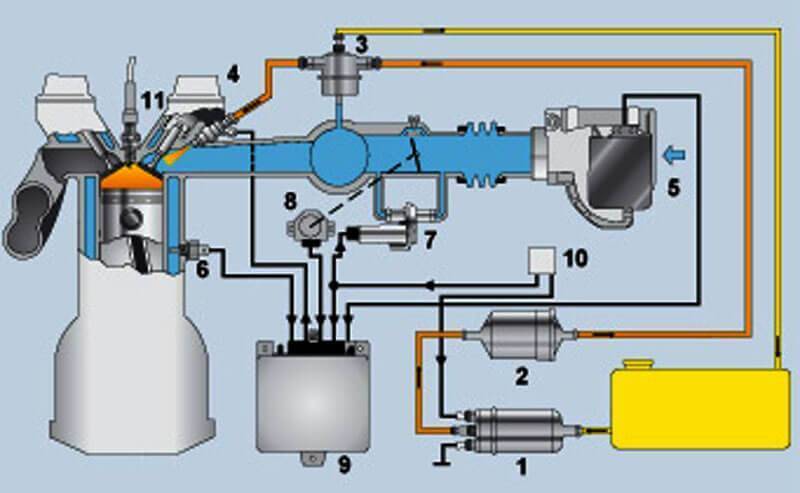

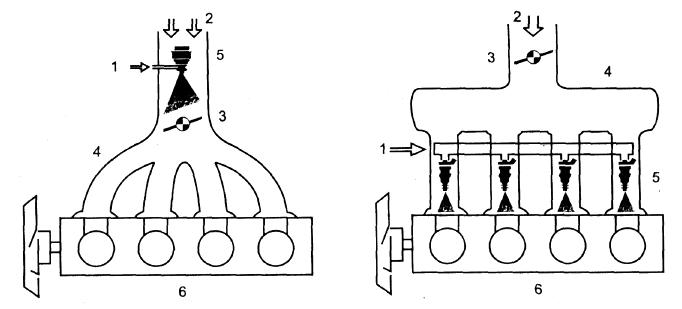

Принципиальная система распределённого впрыска бензина приведена на рис. 1. Данные системы питания используются, в частности, на двигателях ЗМЗ-4052 и -409.10, устанавливаемых на «Газель» и УАЗ-315195, -3159, -3160, -3162 и ряд их модификаций. Рабочий объём двигателя 409.10 2,69 л. По ГОСТ 14846–81 мощность 105 кВт при 4 400 мин^–1, максимальный крутящий момент 230 Нм при 3 900 мин^–1, удельный расход топлива 265 г/кВт·ч (соответственно показатели нетто для автомобилей УАЗ – 94,1 кВт и 217 Нм при 2 500 мин^–1).

Другие модификации двигателей: ЗМЗ-4062 с рабочим объёмом 2,3 л и ЗМЗ-4052 с рабочим объёмом 2,46 л за счёт повышенной частоты вращения имеют более высокие значения номинальной мощности соответственно 110,3 и 118,8 кВт при 5 200 мин^–1. Максимальный крутящий момент этих моделей вследствие меньшего рабочего объёма цилиндров ниже, чем у двигателя ЗМЗ-409.10 – соответственно 206 и 210,9 Нм при 4 000–4 200 мин–1, а минимальный удельный расход топлива 252 и 265 г/кВт·ч.

По сравнению с карбюраторной системой питания у двигателей с распределённым впрыском бензина литровая мощность повышается на 36% при равной степени сжатия (9,3–9,5) и на 50% при сравнении с двигателем со степенью сжатия 8,0, эксплуатационный расход топлива снижается в среднем на 10%. Но, что самое главное, в сочетании с применением трёхкомпонентного каталитического нейтрализатора, обеспечивается существенное снижение токсичности отработавших газов (на 95% и более).

Повышение мощности достигается в основном за счёт использования инерционного наддува путём установки длинных патрубков (похожих на бараньи рога), идущих от общего ресивера к каждому цилиндру. Патрубки должны быть равной длины для достижения практически одинакового наполнение каждого цилиндра и, соответственно, равного состава смеси. В начале хода сжатия, когда впускные клапана ещё открыты, при высокой частоте вращения за счёт инерции потока воздуха происходит дозарядка цилиндра (на 5–10%) с соответствующим повышением мощности. Однако при низких и средних частотах вращения происходит обратный выброс смеси из цилиндра во впускной трубопровод. В этих зонах снижается крутящий момент, что крайне нежелательно особенно для двигателей грузовых и грузопассажирских машин. Для устранения этого недостатка в современных двигателях легковых автомобилей для повышения мощностных показателей на всех скоростных режимах применяются системы впуска с переменными фазами газораспределения и изменяемой длиной каналов. Однако это усложняет конструкцию и для отечественных двигателей массового производства пока не применяется.

Для УАЗ использовались также двигатели Ульяновского моторного завода (УМЗ) с распределённым впрыском бензина – УМЗ-4218.10 (номинальная мощность 61,8 кВт, крутящий момент 189 Нм при 2 200–2 500 мин^–1 на бензине А-76). По сравнению с карбюраторными двигателями с рабочим объёмом 2,445 л (УМЗ-4178.10 – 55,9 кВт, а ЗМЗ-4021 – 54,4 кВт и крутящий момент 159,8 Нм при 2 200– 2 500 и 155 Нм при 2 400–2 800 мин^–1) за счёт применения впрыска и инерционного наддува мощность повышается на 10–14%, а крутящий момент на 18–22%.

Топливоподающая аппаратура.

У двигателей с распределённым впрыском бензина его подача осуществляется электробензонасосом (рис. 2,а), подсоединённым к электрической цепи автомобиля через электромагнитное реле. Насосная часть бензонасоса находится в общем корпусе с электродвигателем, омываемом топливом. Производительность нового насоса в 3–4 раза превышает расход топлива при максимальной мощности, чтобы обеспечить подачу необходимого количества топлива при износе его деталей. У двигателей ЗМЗ применён насос с уплотнением цилиндрическими роликами (рис. 2,б). От насоса топливо через фильтр тонкой очистки подаётся в коллектор (рампу). В конце рампы расположен регулятор давления впрыска топлива, поддерживающий заданный перепад давления между рампой и впускным трубопроводом независимо от разрежения в нём. Для этого диафрагменный механизм регулятора соединен с задроссельным пространством. В системах распределённого впрыска давление впрыска задаётся в пределах 300–400, а иногда и 600 кПа. В двигателях ЗМЗ и УАЗ давление равно 3 бара (300 кПа). Избыточное топливо из регулятора давления возвращается в топливный бак. Особенностью системы питания автомобилей УАЗ является наличие двух баков (рис. 3). Перекачка бензина из второго бака в первый осуществляется эжекционным насосом.

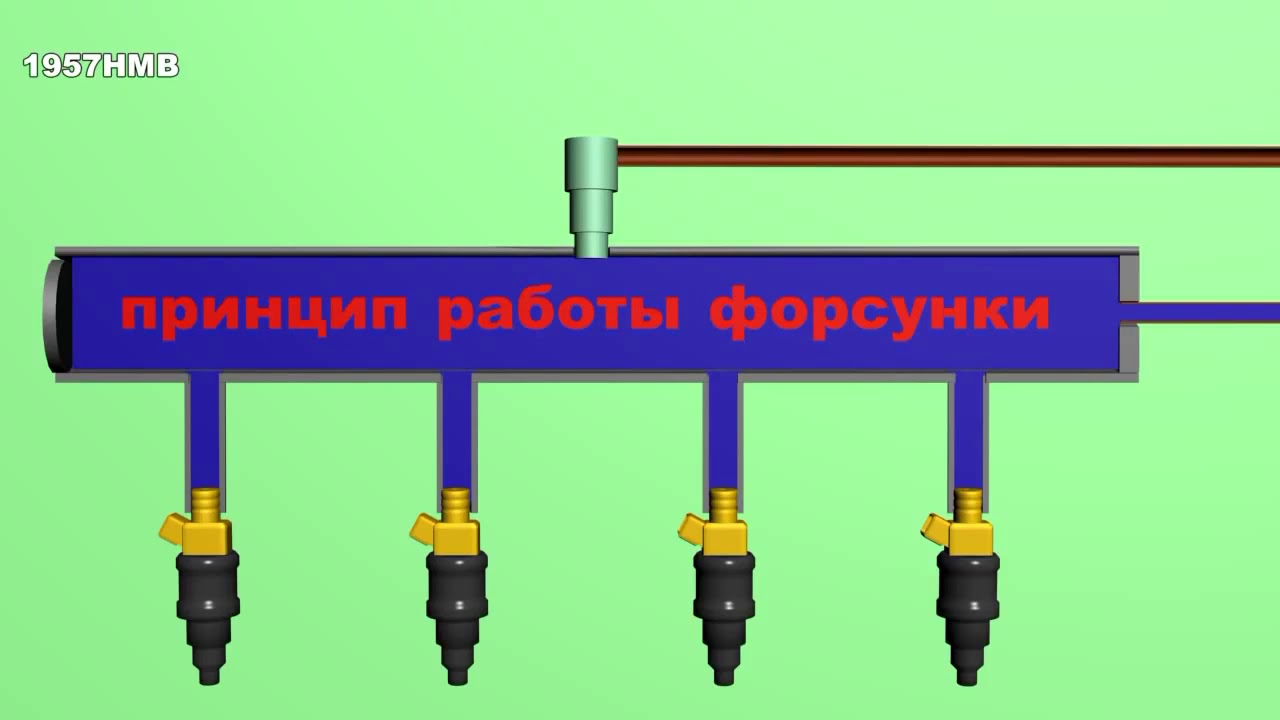

Рампа устанавливается непосредственно на электромагнитных форсунках. Уплотнение обеспечивается кольцами из бензостойкой резины. В форсунке (рис. 4) на входе расположен фильтр с малой грязеёмкостью только для улавливания случайных частиц, попавших в систему после фильтра тонкой очистки. Статическая производительность форсунки 150 г/мин, динамическая активность 3,23 ±0,19 мг/цикл. Активное сопротивление обмотки 15,9 В. В современных системах с распределённым впрыском регулирование количества впрыскиваемого бензина осуществляется изменением времени открытия клапана (от 5 до 25 мс). Ход клапана форсунки остается постоянным (у двигателей ЗМЗ 0,16 мм). Угол факела топлива выбирается в зависимости от расположения форсунки и формы впускного канала. Основная часть топлива должна попадать на впускной клапан. При установке форсунки во впускной трубе угол факела меньше, при установке в головке блока угол больше. При двух впускных клапанах в каждом цилиндре факел топлива направлен на перемычку между клапанами (двигатели ЗМЗ).

Управление топливоподачей, зажиганием и антитоксичными устройствами осуществляется электронными блоками (контроллерами) «Микас» с микропроцессорным (МП) 8-разрядным управлением или на старых моделях «Автрон» с 16-разрядным управлением. Блоки располагаются в салоне автомобиля, где поддерживается более стабильная температура, чем в подкапотном пространстве.

Расположение датчиков положений коленчатого и распределительных валов двигателя ЗМЗ-406 дано на рис.5. Угловое положение коленчатого вала и его частота вращения фиксируется индуктивным датчиком, представляющим электромагнитную катушку с магнитным сердечником. Сопротивление обмотки датчика находится в пределах 880-900 Ом. Датчик установлен в зоне вращения зубчатого диска на переднем конце коленчатого вала. Зазор между датчиком и зубчатым диском, установленным на переднем конце коленчатого вала должен находиться в пределах 0,5–1,0 мм. Фазирование впрыска (впрыск должен начинаться при закрытом впускном клапане) у двигателей ЗМЗ осуществляется датчиком BOSCH или ДФ-1 (ОАО «Пегас»), установленным у распределительного вала, а у двигателей УМЗ на крышке шестерён распределительного вала. Величина воздушного зазора 0,1–1,9 мм.

Рис. 5. Схема расположения датчиков положений коленчатого и распределительного валов двигателей ЗМЗ-406: 1, 5, 20, 35, 50, 58 – условные номера зубьев диска синхронизации

Расход воздуха в системах впрыска автомобилей ГАЗ и УАЗ определяется термоанемометрическими датчиками 0280212014 BOSCH, ДМРВ-М и ДВРВ-П ОАО «Арзамасского приборостроительного завода» (АПЗ). Преимуществом датчиков АПЗ от датчиков BOSCH является защита от кондуктивных помех, от коротких замыканий, от переплюсовки питания, высокая стабильность выходной характеристики. В основном используются два типа датчиков: нитевые и плёночные. У нитевого датчика нагреваются тонкие (70 мкм) платиновые нити (рис.6,а). Схема управления датчика обеспечивает постоянную температуру нити (обычно 150°С). В зависимости от расхода воздуха изменяется напряжение на контактах нити, так чтобы температура нити оставалась постоянной. При этом соответственно изменяется сила тока, по величине которого устанавливается расход топлива. Датчик выбирается так, чтобы в зоне рабочих расходов воздуха его характеристика была близка к линейной. Для самоочищения платиновой нити при выключении зажигания она кратковременно нагревается примерно до 1 000°С.

Плёночные датчики имеют меньшую себестоимость, но при засорении требуют замены элемента. Для снижения степени засоренности через чувствительный элемент проходит только небольшая часть воздушного потока (рис.6,б). Особенностью датчика ДМРВ-П является выполнение чувствительного элемента на основе тонких резисторных плёнок. Питание 10,8–16 В, диапазон измерения 8–480 кг/ч, рабочая температура от –45 до +110°С, выходной сигнал 0,1–5 В.

Регулирование мощности двигателей осуществляется воздухоподающими модулями 40621148100 (АПЗ) и 406.1148090-10 (ОАО «Пегас»). Датчик положения дроссельной заслонки устанавливается обычно на её оси. Он позволяет фиксировать режим принудительного холостого хода (полное закрытие дроссельной заслонки). При повышенной частоте вращения коленчатого вала отключается подача топлива форсунками. В зоне полного открытия дроссельной заслонки электронный блок переводит регулировку топливоподачи на режим близкий к мощностному составу. Датчик представляет собой потенциометр с выходным напряжением 0,26–0,68 В при расходе воздуха 4±1 кг/ч (закрытая заслонка) и 3,97–4,69 В при расходе воздуха не менее 425 кг/ч.

Для поддержания оптимальных частот вращения коленчатого вала и состава смеси на режимах холостого хода используется регулятор добавочного воздуха (рис.7), подключенный в обход дроссельной заслонки: 0-280 140 545 BOSCH или РХХ-60 (максимальный расход воздуха 65±5 м³/ч) и 0-280 140 553 BOSCH РХХ-50 (максимальный расход воздуха 55±5 м³/ч). На режимах пуска и прогрева увеличивается подача воздуха через регулятор, обогащается смесь и задаются повышенные частоты вращения коленчатого вала для быстрого прогрева двигателя и нейтрализатора. После прогрева двигателя с целью снижения выброса токсичных веществ и расхода топлива поддерживается заданная минимальная частота вращения холостого хода независимо от дополнительных нагрузок на двигатель (на освещение, привод кондиционера и др.).

При заправке бензином с низким фактическим октановым числом для предотвращения работы с интенсивной детонацией у двигателей ЗМЗ у четвёртого цилиндра, а у двигателей УМЗ между вторым и третьим цилиндрами установлен пьезоэлектрический датчик детонации, поддерживающий углы опережения зажигания на пределе детонации.

Установка ГБО 4 поколения (метан) для непосредственного впрыска бензина

Важно знать

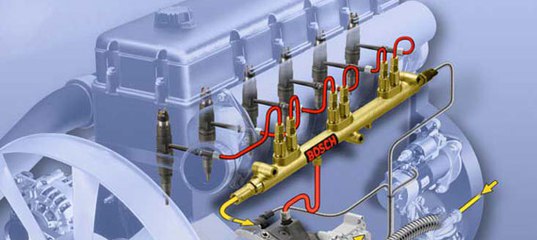

Все больше производителей автомобилей в погоне за увеличением мощности своих моторов при уменьшении объема двигателя переходят на на системы непосредственного впрыска бензина. Основными отличиями данных систем от традиционного распределенного впрыска являются наличие топливного насоса высокого давления (ТНВД) и бензиновых форсунок, расположенных не во впускном коллекторе, а непосредственно в камере сгорания блока цилиндров. По сути это аналог дизельного впрыска, только воспламенение происходит не от сжатия, а от электрической искры. КПД таких моторов увеличивается за счет более эффективного распыления жидкого топлива и, как следствие, лучшего смешивания его с воздухом. Таким образом в камеру сгорания такого двигателя возможно подавать большее количество топлива, в результате мощность мотора повышается. К основным недостаткам таких моторов можно отнести большой расход топлива и низкий моторесурс.

Из всего выше сказанного можно сделать вывод о высокой актуальности установки газобаллонного оборудования на данные моторы по следующим соображениям:

• мощность двигателя не снизится при работе на газе, так как газовое топливо эффективно смешивается с воздухом независимо от того подается оно во впускной коллектор или непосредственно в камеру сгорания;
• экономия на топливе будет весьма существенной, так как расход 4-х цилиндрового мотора с непосредственным впрыском сравним с расходом 6-8-ми цилиндрового мотора с традиционным распределенным впрыском топлива.

Особенности ГБО 4 поколения для непосредственного впрыска бензина

Внешне и по составу комплектующих ГБО для непосредственного впрыска идентично традиционным системам 4-го поколения, но имеются существенные отличия в следующем:

• во всех режимах работы на газовом топливе в камеру сгорания подается небольшая порция бензина для охлаждения бензиновых форсунок, расположенных непосредственно в камере сгорания;

• программное обеспечение строго индивидуальное для конкретно взятого мотора и привязано к заводскому коду мотора, так как для каждого мотора на специальном стенде подбирается минимальная порция бензина, необходимая для охлаждения бензиновых форсунок во всех режимах работы двигателя;
• корректировка угла опережения зажигания не производится ни для метана ни для пропана, так как система всегда работает на двойном топливе;
• подбор компонентов их размещение строго по монтажной схеме производителя системы ГБО;
• для точной доводки системы на всех режимах работы двигателя требуется высокая квалификация специалиста.

В Сервисном Центре «АвтоПлюс» всегда в наличии комплекты ГБО для непосредственного впрыска самых распространенных в России автомобилей, а также большой опыт и высокая квалификация специалистов.

Основные отличия метана и пропана:

Метан компримированный природный газ (КПГ)	Пропан сжатый нефтяной газ (СНГ)
хранится в баллоне в сжатом газообразном состоянии	хранится в баллоне в сжиженном состоянии
октановое число 110-125	октановое число 100-105
расход 1:1 к бензину	расход в среднем на 15 % выше расхода бензина
измеряется в кубических метрах	измеряется в литрах
занимает примерно 25 % объема баллона (в баллон 50 л. входит  13 кубометров газа)	занимает минимум 80 % объема баллона (в баллон 50 л. входит минимум 40 л. газа)

Отличия оборудования для метана и пропана

Распределенный впрыск газа — 4 поколение
Метан	Пропан
баллоны только цилиндрической формы	баллоны цилиндрические и тороидальные
баллоны металлические, металокомпозитные,  композитные, композитные — облегченные	баллоны только металлические
давление в баллонах 200-250 атм.	давление в баллонах 16-20 атм
рекомендуется коррекция угла опережения зажигания	коррекция угла опережения зажигания необязательна
газовая магистраль стальная	газовая магистраль медная, пластиковая, алюминиевая

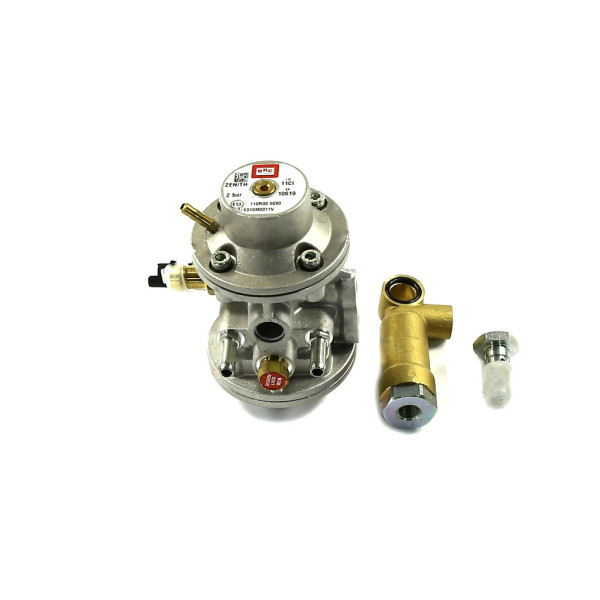

газовый редуктор с дополнительной ступенью понижения давления	редуктор без дополнительной ступени
В остальном системы идентичны. Комплект ГБО 4 поколения любого производителя, в зависимости от установленных комплектующих, может работать как на метане так и на пропане.

Безопасность

Важнейшим аспектом внесения изменений в конструкцию автомобиля является безопасность. Особенно это касается установки ГБО.

На что необходимо обязательно обращать внимание при установке ГБО-метан на свой автомобиль для безопасности эксплуатации:

* запорная арматура каждого баллона (вентиль) оснащена электромагнитным клапаном, пожарным клапаном и скоростным клапаном;

* газовый баллон при размещении внутри автомобиля должен быть оборудован газонепроницаемым кожухом (венткамерой) для исключения проникновения газа во внутреннее пространство автомобиля при возникновении утечки в запорной арматуре или повреждении газовой магистрали;

* газовый баллон должен иметь минимум 2 ленты крепления. Если баллон подвешивается на ленты, то их должно быть минимум 3 при объеме баллона до 100 литров и 4 ленты при объеме более 100 литров;

* газовые форсунки должны быть жестко прикреплены на двигателе или к кузову автомобиля (ни каких пластиковых хомутов!). Газовый клапан и газовый редуктор жестко крепятся на кузове автомобиля;

* выносное заправочное устройство (ВЗУ) должно находиться либо снаружи автомобиля (лючок бензобака, бампер и т.п.) либо под капотом и его крепление должно исключать возможность вращения;

* газовая магистраль должна быть заключена в защитную оболочку;

* газовый шланг должен быть маркирован надписью (CNG) и надписью о допустимом давлении, минимум 6 bar;

* вся проводка ГБО должна быть в защитной оболочке и максимально проходить по штатной проводке автомобиля.

Все эти требования закреплены в Техническом Регламенте Таможенного Союза (ТР ТС 018/2011), действуют с 1 января 2015 года и обязательны для всех установщиков ГБО.
