Рулевое управление Уаз-3151, 31512, 31514, 31519 без гидроусилителя

Рулевое управление автомобилей Уаз-3151, Уаз-31512, Уаз-31514 и Уаз-31519 травмобезопасное, состоит из рулевого колеса, не регулируемой рулевой колонки с одним или двумя карданными шарнирами, рулевого механизма и рулевого привода.

Рулевое управление Уаз-3151, 31512, 31514, 31519 без гидроусилителя руля.

Рулевой привод состоит из сошки, рулевой тяги сошки, рычага поворотного кулака, поперечной тяги рулевой трапеции и рычагов трапеции. Тяги располагаются перед передним мостом и соединяются с сошкой и рычагами сферическими самоподжимными разборными шарнирами с коническими хвостовиками.

Поперечная тяга трапеции автомобилей Уаз-31512, Уаз-31514 и Уаз-31519 имеет прогиб в горизонтальной плоскости, поэтому между правым рулевым наконечником и тягой установлен регулировочный штуцер с внутренней правой и наружной левой резьбами, вращением которого изменяется длина тяги, что позволяет регулировать величину схождения передних колес.

На автомобиле Уаз-3151 поперечная тяга трапеции прямая и схождение передних колес регулируется вращением самой тяги. Рулевая тяга сошки также регулируемая, что необходимо для обеспечения правильного взаимного положения сошки и поворотных кулаков.

Принцип работы рулевого управления Уаз-3151, 31512, 31514, 31519 без гидроусилителя руля.

Вращение рулевого колеса передается на вал рулевого механизма. Сошка рулевого механизма через рулевую тягу сошки и рычаг поворачивает поворотный рычаг правого колеса. Поперечная тяга трапеции соединяет через рычаги трапеции поворотные кулаки колес и синхронизирует их поворот.

Типы рулевых механизмов рулевого управления Уаз-3151, 31512, 31514, 31519 без гидроусилителя руля.

На автомобилях Уаз-3151 и Уаз-31512 могло устанавливаться рулевое управление с двумя типами рулевых механизмов : глобоидальный червяк с двухгребневым роликом, он же червяк-ролик или типа винт-шариковая гайка-сектор, он же винт — шариковая гайка-рейка — сектор. Рулевое управление Уаз-31512 со вторым типом рулевого механизма могло дополнительно оборудоваться гидроусилителем руля. На автомобилях Уаз-31514 и Уаз-31519 устанавливался рулевой механизм типа винт — шариковая гайка — сектор с гидроусилителем руля или без него.

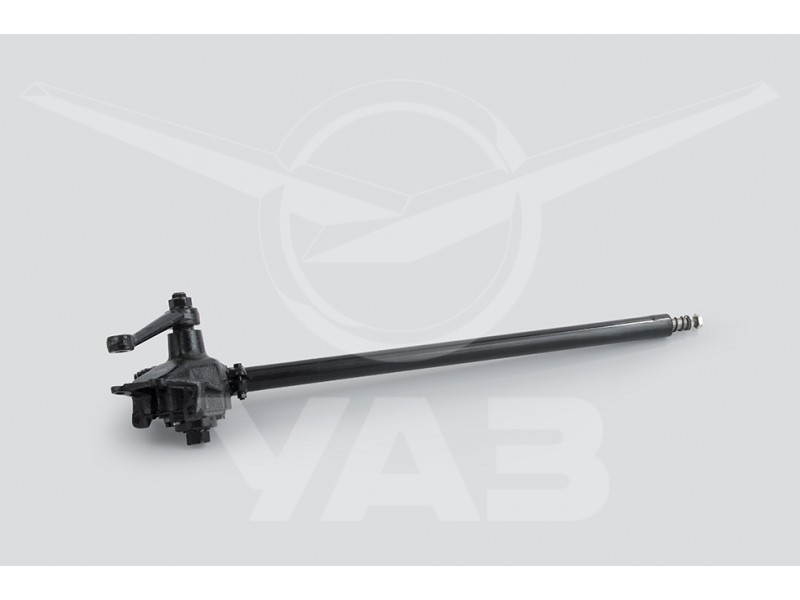

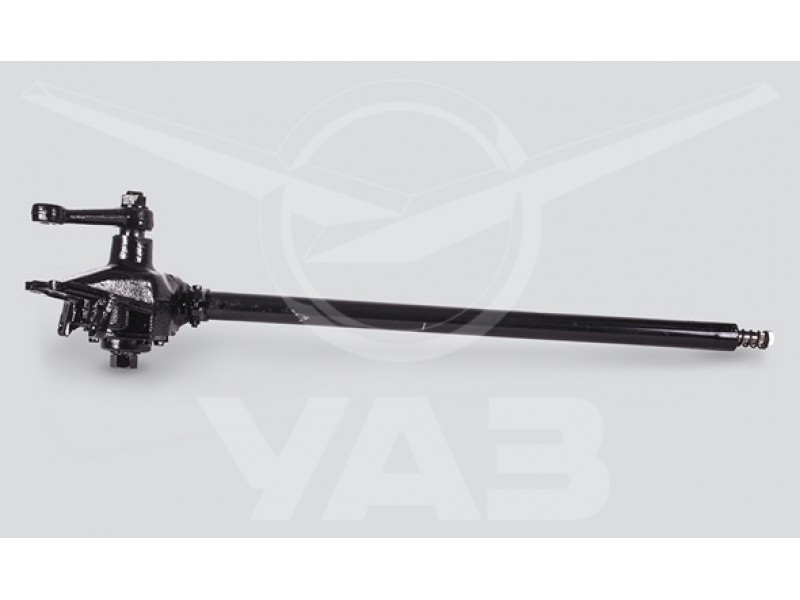

Рулевой механизм типа червяк-ролик.

Состоит из картера, в котором на роликовых конических подшипниках установлен глобоидальный червяк, входящий в зацепление с двухгребневым роликом. Ролик вращается на шариковых радиальноупорных подшипниках, установленных на оси, запрессованной в головку вала сошки.

При повороте рулевого вала червяк вращается, и ролик, обкатываясь по нему, поворачивает вал сошки, установленный в картере на роликовом радиальном подшипнике и бронзовой втулке. Регулировка механизма производится винтом в торце вала сошки. Каталожный номер рулевого механизма : 469-3400014-11.

Рулевой механизм типа винт-шариковая гайка-сектор.

Состоит из алюминиевого картера, в котором на радиально-упорных подшипниках установлен винт. Винт охватывает шариковая гайка-рейка, имеющая внутри винтовую канавку, а снаружи — реечные зубья. Между гайкой и винтом размещены шарики. При вращении винта шарики перекатываются по винтовой канавке и гайка перемещается вдоль винта. Зубьями рейки поворачивается вал-сектор, установленный в картере на двух цилиндрических роликовых подшипниках без сепаратора. На конических шлицах вала-сектора закреплена рулевая сошка.

Регулировка зацепления рейки с валом-сектором производится поворотом эксцентриковых обойм подшипников вала-сектора. Винт с шариковой гайкой и шариками подобраны друг к другу и при необходимости заменяются только в сборе. Каталожный номер рулевого механизма, для Уаз-3151 и Уаз-31512 : 3151-3400013, для Уаз-31514 и Уаз-31519 : 3151-3400014.

Проверка состояния рулевого управления Уаз-3151, 31512, 31514, 31519 без гидроусилителя руля.

Для рулевого механизма типа глобоидальный червяк с двухгребневым роликом.

Состояние рулевого механизма считается нормальным и не требующим регулировки, если свободный ход рулевого колеса в положении движения по прямой не превышает 10 градусов при усилии на динамометре 7.35 Н (0.75 кгс), что соответствует 40 миллиметрам при измерении на ободе колеса.

Для рулевого механизма типа винт-шариковая гайка-сектор.

Состояние рулевого механизма считается нормальным и не требующим регулировки, если свободный ход рулевого колеса в положении движения по прямой, среднее положение гайки-рейки, не превышает 10 градусов, что соответствует 40 миллиметрам при измерении на ободе колеса.

Если свободный ход рулевого колеса больше 40 миллиметров.

Прежде всего необходимо убедиться в том, что увеличение свободного хода не вызвано износом шарниров рулевых тяг и карданных шарниров, люфтом подшипников передних колес, а также ослаблением гайки сошки, гаек пальцев шарниров, клиньев карданного вала и других крепежных деталей. Для этого проверяют затяжку гаек и болтов рулевого управления, и при необходимости их подтягивают. Гайки шаровых шарниров рулевых тяг и карданного вала рулевого управления должны быть зашплинтованы.

При вращении рулевого колеса не должно быть люфтов в шаровых шарнирах тяг. Аналогично проверяются люфты в карданных шарнирах рулевого вала. Если после устранения вышеуказанных люфтов свободный ход руля все равно превышает допустимые нормы, то необходима регулировка самого рулевого механизма.

Масла и смазки для рулевого управления Уаз без гидроусилителя руля.

Рулевые механизмы без гидроусилителя руля смазываются трансмиссионным маслом SAE 75W90 по API GL-4, GL-5, заливаемым в их картер. Для рулевого механизма типа червяк-ролик 0.25 литра, для винт-шариковая гайка-сектор : 0.5 литра. Шарниры рулевых тяг, рулевые наконечники, смазываются пластичной смазкой Литол-24 до выходя свежей смазки из под уплотнений.

Похожие статьи:

• Указатель температуры охлаждающей жидкости 14.3807 и датчик ТМ100, проверка и диагностика неисправностей.
• Указатель давления масла 15.3810 и датчик давления ММ358, проверка исправности, основные характеристики.
• Указатель уровня топлива 13.3806, проверка исправности указателя и его датчиков, их основные характеристики.
• Механизм рулевого управления с гидроусилителем ADS-YuBei для УАЗ, исполнения, характеристики и комплектации.
• Экранированное электрооборудование автомобилей Уаз, схемы, уход и особенности обслуживания.
• Прямозубая раздаточная коробка Уаз, схема работы, механизм управления, общий конструктивный недостаток.

Техраздел

5.1 Техническое обслуживание.

Рис. 5.1. Рулевой механизм автомобилей семейства УАЗ–31512:
1 – картер; 2,39 – втулки; 3 – манжета; 4 – сошка; 5 – шайба; 6,33 – гайки; 7 – сальник; 8,14 – подшипники; 9 – пробка; 10 – вал рулевого механизма; 11 – червяк; 12 – нижняя крышка; 13 – регулировочные прокладки; 15 – ось ролика; 16 – ролик вала сошки; 17 – вал сошки; 18 – болты крепления картера; 19 – шарнир; 20 – стопорное кольцо; 21 – защитная шайба; 22 – пружина; 23 – разжимное кольцо; 24 – подшипники; 25 – провод звукового сигнала; 26 – контактная втулка; 27 – винт; 28,29 – пластмассовые втулки; 30 – рулевое колесо; 31 – рулевой вал; 32 – регулировочный винт; 34 – стопорная шайба; 35 – штифт; 36 – подшипник; 37 – боковая крышка картера; 38 – прокладка

Рис. 5.3. Рулевой пpивод автомобилей семейства УАЗ–31512:
1 – pычаги pулевой тpа-пеции; 2 – попеpечная pулевая тяга; 3 – сошка pулевого механизма; 4 – тяга сошки; 5 – pычаг повоpотного кулака

Рис. 5.4. Рулевой пpивод автомобилей семейства УАЗ-3741:
1 – пpодольная pулевая тяга; 2 – pычаг пpодольной pулевой тяги; 3, 6 – pычаги pулевой тpапеции; 4, 7 – наконечники попеpечной pулевой тяги; 5 – попеpечная pулевая тяга

Рулевое управление автомобиля состоит из рулевого механизма типа червяк-ролик с рулевым колесом (рис. 5.1, 5.2) и рулевого привода (рис. 5.3, 5.4).

Рис. 5.5. Рулевой механизм типа винт-шариковая гайка-сектор:
1 – картер рулевого управления; 2 – вал-сектор; 3 – гайка-рейка; 4 – шарики; 5,21,24 – стопорные кольца; 6,9,20,25 – защитные крышки; 7 – карданный шарнир; 8 – втулка; 10 – манжета; 11 – подшипники винта; 12 – болты крепления рулевого механизма к раме; 13 – регулировочные прокладки; 14 – винт; 15 – сошка; 16 – крышка нижняя картера; 17, 23, 26 – уплотнительные кольца; 18 – гайка; 19 – шайба; 22 – ролики; 27 – защитное кольцо; 28 – кольцо опоры вала-сектора; 29 – пробка заливного отверстия; 30 – желоб шариковода; 31 – накладка шариковода; 32 – пробка сливного отверстия; 33 – заглушка

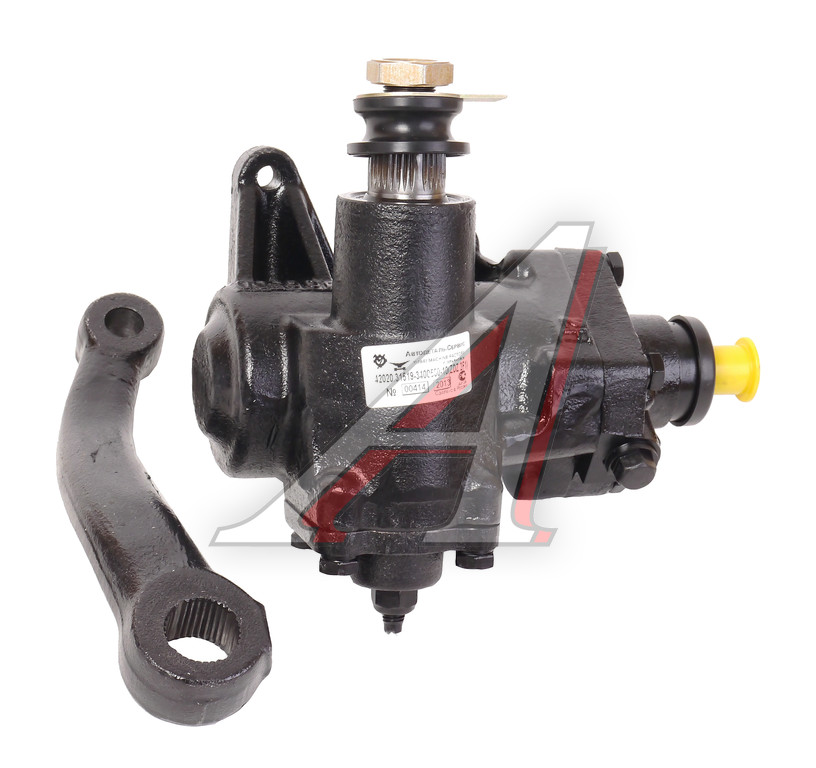

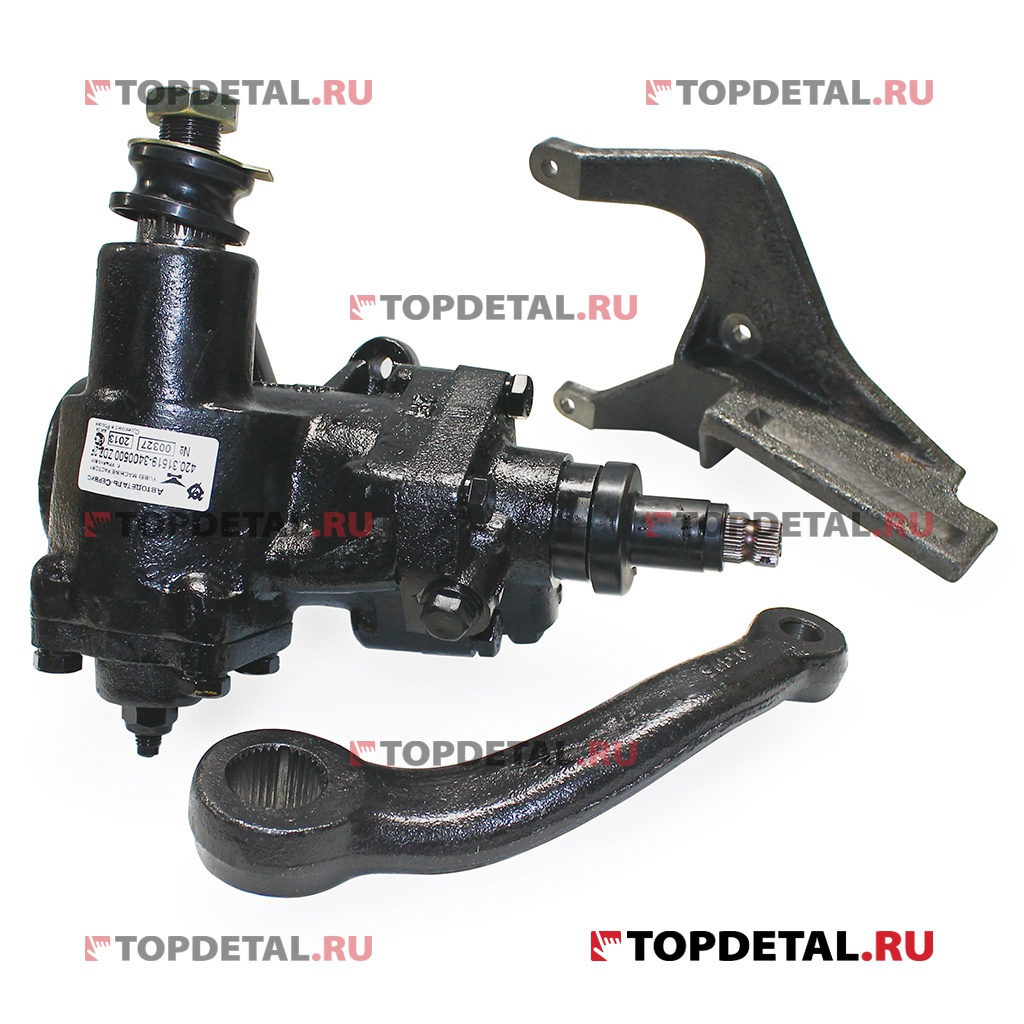

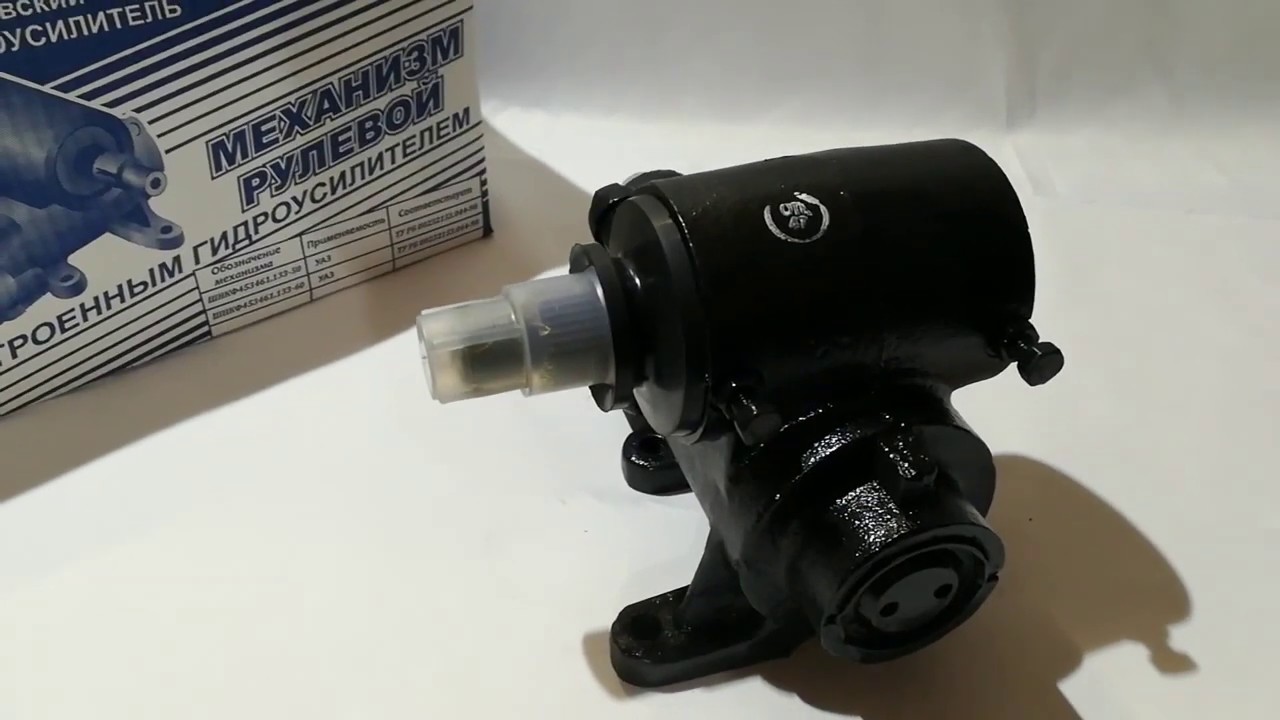

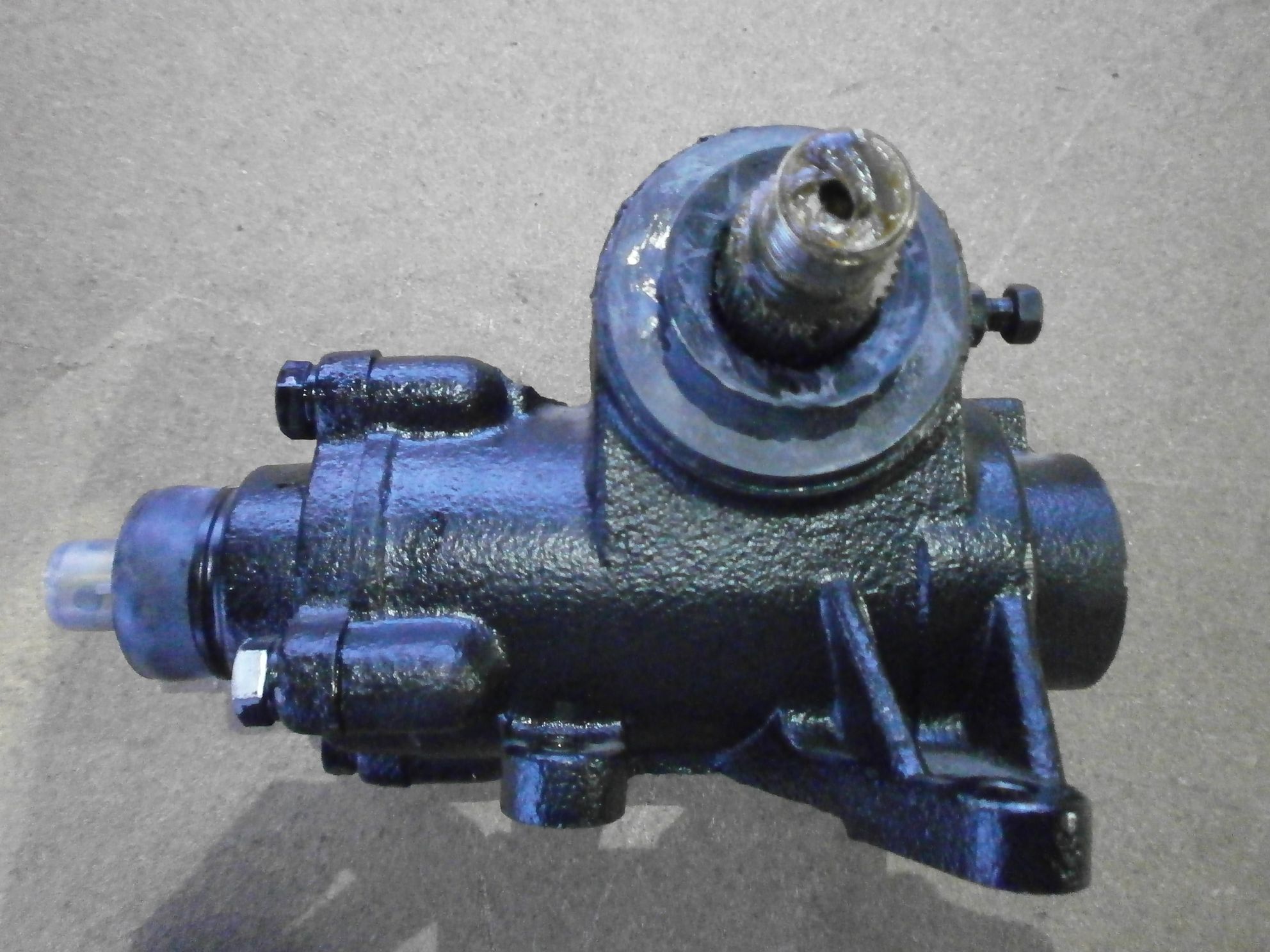

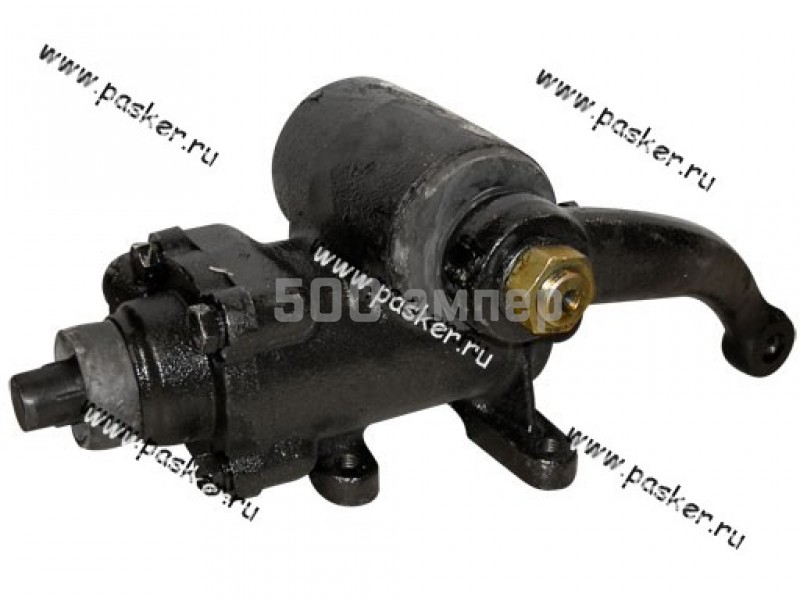

Рис. 5.6. Рулевой механизм с гидроусилителем:
1 – гайка; 2, 5, 6, 19, 21, 22, 35, 39 – уплотнительные кольца; 3 – стакан; 4, 10 – упорные подшипники; 7 – поршень-рейка; 8 – винт; 9 – картер; 11 – штуцер нагнетательного шланга; 12 – штуцер сливного шланга; 13 – гильза; 14 – манжета; 15 – торсион; 16, 38 – штифты; 17 – шариковод; 18 – шарики; 20 – канал в картере; 23 – сошка; 24 – гайка сошки; 25 – крышка защитная нижняя; 26 – стопорные кольца; 27 – регулировочные шайбы; 28 – опоры вала сошки; 29 – ролики; 30 – вал сошки; 31 – крышка защитная верхняя; 32 – ротор; 33 – защитный колпак; 34 – корпус распределителя; 36 – канал в корпусе распределителя; 37 – болты крепления корпуса распределителя к картеру

На отдельные автомобили семейства УАЗ–31512 устанавливается рулевой механизм типа винт-шариковая гайка-сектор без гидроусилителя (рис. 5.5) или с гидроусилителем (рис. 5.6).

Техническое обслуживание рулевых управлений отличается только регулировкой рулевых механизмов.
Своевременно подтягивайте болты крепления картера рулевого механизма к лонжерону рамы, проверяйте крепление пальцев рулевых тяг, сошки и рычага поворотного кулака. Проверяйте свободный ход рулевого колеса, регулируйте рулевой механизм, смазывайте шарниры рулевых тяг и доливайте масло в картер рулевого механизма или в масляный бачок (в случае рулевого механизма с гидроусилителем), согласно указаниям таблицы смазывания.

Рис. 5.7. Шарнир рулевых тяг:
1 – заглушка; 2 – пружина; 3 – пята; 4 – шайба сферическая нижняя; 5 – шайба сферическая верхняя; 6 – защитное кольцо; 7 – пружинный колпак; 8 – шплинт; 9, 13 – гайки; 10 – шаровый палец; 11 – сухарь; 12 – наконечник; 14 – тяга

При появлении зазора в шарнирах рулевых тяг заверните до упора заглушку 1 (рис. 5.7), а затем отверните ее на 1/2 оборота и в этом положении закерните.
Периодически проверяйте затяжку гаек наконечников рулевых тяг.
Не допускайте появления зазоров в конических соединениях рычагов и пальцев.
Для их устранения расшплинтуйте гайку и затяните ее до отказа.
Несвоевременная затяжка указанных соединений вызывает износ конических отверстий в рычагах, что потребует замены деталей.

При обслуживании автомобилей семейства УАЗ–31512 обращайте внимание на состояние крепления подшипников в вилках шарнира рулевого управления.
При появлении радиального зазора в шарнире (осевое перемещение крестовины в подшипниках) произведите дополнительную раскерновку подшипников в ушках вилок. Раскерновку производите таким образом, чтобы не допустить смятие стакана подшипника.

В подшипниках крестовины заложена смазка Литол–24 при сборке на заводе и в эксплуатации добавлять ее не требуется.

Обслуживание системы гидроусилителя руля заключается в проверке натяжения ремня привода насоса, проверке герметичности шлангов и их соединений, проверке отсутствия течей уплотнителей насоса и рулевого механизма, проверке уровня и замене масла в масляном бачке.

Проверка свободного хода рулевого колеса

Состояние рулевого механизма считается нормальным и не требующим регулировки, если свободный ход рулевого колеса в положении движения по прямой не превышает 10 градусов, что соответствует 40 мм при измерении на ободе рулевого колеса.

При наличии гидроусилителя руля свободный ход рулевого колеса проверяйте при работе двигателя в режиме холостого хода, покачивая рулевое колесо в ту и другую сторону до начала поворота передних колес.

В случае рулевого механизма без гидроусилителя свободный ход проверяйте с приложением усилия 7,5 Н (0,75 кгс) на ободе рулевого колеса в ту и другую сторону. Если свободный ход более указанного, то, прежде чем чем приступить к регулировке рулевого механизма, проверьте крепление рулевого механизма, состояние шарниров рулевых тяг, состояние шарнира рулевой колонки, затяжку болтов крепления вилок шарниров и отсутствие люфта в шлицевом соединении карданного вала, затяжку гаек крепления сошки и рычага, крепление рулевого колеса.

Натяжение ремня привода насоса гидроусилителя

При нормальном натяжении ремня прогиб его в середине между шкивами коленчатого вала и насоса, при нажатии на ремень с силой 39 Н (4 кгс), должен составлять 12–17 мм. При необходимости натяжение ремня осуществляйте перемещением насоса по кронштейну его крепления к двигателю. Для этого ослабьте болты крепления насоса к кронштейну, переместите насос натяжным винтом до нормального натяжения ремня и затяните болты крепления насоса. Заменяйте ремень в случае его повреждения или чрезмерного растяжения.

Проверка уровня и смена масла гидроусилителя

При проверке уровня масла в масляном баке передние колеса должны быть установлены прямо.
Масло доливайте до уровня сетки заливного фильтра масляного бака или выше ее не более чем на 5 мм. Масло должно быть предварительно отфильтровано через фильтр с тонкостью фильтрации не более 40 мкм.
В качестве рабочей жидкости применяется всесезонное масло марки «Р».
Объем заливаемого масла 1,1 л.
Через каждые 100 000 км пробега или 2 года эксплуатации заменяйте масло и фильтр в масляном баке.
Смену масла производите и при ремонте или регулировке рулевого механизма.

Заправку системы производите в следующем порядке:
1. Снимите крышку масляного бака, залейте масло до его появления над фильтрующей сеткой (не более чем на 5 мм).
2. Не запуская двигатель, поверните рулевое колесо или входной вал механизма от упора до упора до окончания выхода пузырьков воздуха из масла в баке. Долейте масло в бак. При прокачке следует отсоединить тягу сошки от сошки или вывесить передние колеса.
3. Запустите двигатель, одновременно доливая масло в бак.
Примечание В случае обильного вспенивания масла в баке, что свидетельствует о попадании воздуха в систему, двигатель заглушите и дайте маслу отстояться не менее 20 мин (до выхода пузырьков воздуха из масла). Осмотрите места присоединения шлангов к агрегатам системы гидроусилителя и при необходимости устраните негерметичность.
4. Дайте двигателю поработать 15– 20 сек и прокачайте систему гидроусилителя для удаления остаточного воздуха из рулевого механизма поворотом рулевого колеса от упора до упора, не задерживая в крайних положениях, по три раза в каждую сторону.
5. При необходимости долейте масло в бак.
6. Закройте бак крышкой и затяните гайку крышки усилием руки.
7. Присоедините тягу сошки, затяните и зашплинтуйте гайку шарового пальца.

Обслуживание расходного и предохранительного клапанов насоса

При загрязнении расходного и предохранительного клапанов промойте их.
Для этого:
1. Отвинтите пробку-заглушку, расположенную над выходным отверстием насоса.
2. Выньте пружину и золотник расходного клапана, а пробку-заглушку установите на место, что предотвратит вытекание масла.
3. Промойте золотник и предохранительный клапан, который установлен внутри золотника.
4. Сборку производите в обратном порядке.

Регулировка рулевого механизма типа червяк-ролик

Регулировку рулевого механизма необходимо производить для устранения зазоров, которые появляются между червяком и роликом.

Рис. 5.8. Пpовеpка осевого зазоpа в подшипниках чеpвяка

Регулировку начинайте с проверки осевого зазора в подшипниках червяка.
Для этого обхватите ладонью колонку так, чтобы большой палец касался торца ступицы рулевого колеса и поворачивайте рулевое колесо в обе стороны на некоторый угол (рис. 5.8). При износе подшипников червяка палец будет ощущать осевое перемещение ступицы рулевого колеса относительно трубы колонки. Если осевое перемещение червяка отсутствует, то регулируйте только зацепление ролика с червяком.

Регулировку затяжки подшипников червяка автомобилей семейства УАЗ–31512 (Регулировка на автомобилях семейства УАЗ–3741 производится аналогично) производите с помощью прокладок 13 (см. рис. 5.1), установленных между картером и нижней крышкой картера рулевого механизма, в следующем порядке:
1. Снимите рулевой механизм с автомобиля.
2. Слейте масло из картера.
3. Закрепите рулевой механизм в тисках.
4. Отверните гайку 33 и снимите стопорную шайбу 34 с регулировочного винта 32.
5. Отверните болты крепления боковой крышки 37 картера.
6. Легко ударяя медной или алюминиевой выколоткой по торцу вала 17 сошки, выньте вал сошки вместе с роликом и крышкой и осторожно снимите прокладку 38.
7. Отверните болты крепления нижней крышки 12 картера и снимите крышку.
8. Осторожно отделите и снимите тонкую бумажную прокладку 13.
9. Установите нижнюю крышку на место, затяните болты и проверьте осевое перемещение червяка.
10. Если осевое перемещение осталось, вновь снимите нижнюю крышку, снимите толстую прокладку, а на ее место установите ранее снятую тонкую. Не снимайте более одной прокладки
11. Вращением червяка 11 окончательно проверьте затяжку подшипников 8 и 14. При правильной затяжке роликовых подшипников червяка усилие, необходимое для поворота рулевого колеса, должно быть 2,2–4,5 Н (0,22–0,45 кгс) (без установленного вала сошки).
Проверку затяжки подшипников производите с помощью динамометра (рис. 5.9).

Рис. 5.9. Пpовеpка затяжки подшипников чеpвяка с помощью динамометpа

Регулировку зацепления ролика с червяком автомобилей семейства УАЗ–31512 (Регулировка на автомобилях семейства УАЗ–3741 производится аналогично) проводите в следующем порядке:
1. Установите рулевое колесо в положение, соответствующее движению автомобиля по прямой.
2. Отсоедините рулевую тягу от сошки.
3. Отверните гайку 33 (см. рис. 5.1) и снимите стопорную шайбу 34 с регулировочного винта 32.
4. Проворачивая регулировочный винт 32 по часовой стрелке, устраните зазор в зацеплении.
5. Наденьте стопорную шайбу. Если отверстие в шайбе не совпадает со штифтом проверните регулировочный винт так, чтобы отверстие в шайбе совпало со штифтом.
6. Наверните гайку 33 на регулировочный винт и, покачивая рукой рулевую сошку, проверьте отсутствие зазора в зацеплении.
7. Проверьте усилие, необходимое для проворачивания рулевого колеса. Рулевое колесо должно свободно проворачиваться от среднего положения, соответствующего движению по прямой, при усилии 9–16 Н (0,9–1,6 кгс), приложенном к рулевому колесу. При отсутствии специального приспособления для проверки усилия, необходимого для проворачивания рулевого колеса, используйте динамометр.
8. Соедините тягу с сошкой

Для регулировки рулевого механизма снимите его вместе с сошкой с автомобиля.
Закрепите рулевой механизм шлицевым концом винта 14 (см. рис. 5.5) вверх, ось винта 14 должна занять вертикальное положение.
1. С помощью динамометра замерьте момент проворачивания винта 14 в среднем и в крайних положениях вала-сектора
2. Среднее положение вала-сектора находится поворотом винта на 2,5 оборота из любого крайнего. Для замера момента проворачивания винта в крайнем положении вала-сектора необходимо поворотом винта на 1/2 оборота вал-сектор отвести от упора в крайнем положении и замерять величину момента вращением винта на один оборот. При правильной затяжке подшипников и отсутствии зазора в зацеплении гайки-рейки и вала-сектора момент проворачивания вала в среднем положении вала-сектора должен быть 1,6–2,5 Н·м (0,16–0,25 кгс·м), в крайнем положении вала-сектора момент должен уменьшаться до 0,8–1,2 Н·м (0,08–0,12 кгс·м).
3. Если момент проворачивания винта в крайних положениях меньше указанного, необходимо произвести регулировку затяжки подшипников 11 винта.

Регулировку затяжки подшипников винта производите в следующей последовательности:
1. Установите рулевой механизм нижней крышкой 16 (см. рис. 5.5) вверх и закрепите в таком положении.
2. Отверните болты крепления крышки и снимите крышку 16.
3. Снимите одну из тонких прокладок 13 (толщиной 0,05 мм).
4. Установите крышку на место, затяните болты, переверните рулевой механизм шлицевым концом винта 14 вверх и снова замерьте момент проворачивания винта в крайних положениях.
5. Если требуемая величина момента не достигнута, в той же последовательности снимите прокладку толщиной 0,1 мм или 0,15 мм, а ранее снятую прокладку установите на место. В рулевом механизме установлено не менее трех прокладок толщиной 0,05 мм, а также могут быть установлены прокладки толщиной 0,1 мм, 0,15 мм и 0,5 мм, количество которых определено потребностями сборки. Снимать более одной прокладки толщиной 0,05 мм при наличии прокладок большей толщины не рекомендуется.
6. Окончательно проверьте момент проворачивания винта в крайних положениях вала-сектора.
Если при проверке момента проворачивания винта окажется, что момент в крайних положениях вала-сектора соответствует рекомендованной величине, а момент в среднем положении вала-сектора ниже рекомендованной, следует произвести регулировку зацепления гайки-рейки 3 и вала-сектора 2.
Дополнительным признаком необходимости регулировки зацепления может служить зазор, ощутимый при покачивании вала-сектора за сошку в среднем положении вала-сектора.

Регулировку зацепления производите в следующей последовательности:
1. Если на механизме кольца 28 (см. рис. 5.5) опор вала-сектора застопорены кернением буртика в отверстие картера, снимите заглушки 33 отверстий и выправьте буртик с помощью бородка и молотка, не применяя чрезмерно сильных ударов. Если указанные кольца застопорены винтами, ослабьте их.
2. Снимите защитные крышки 20 и 25. При стопорении колец кернением необходимо снять и сошку.
3. Устраните зазор в зацеплении путем поворота колец 28 опор вала-сектора против часовой стрелки, если смотреть со стороны шлицев вала-сектора. При этом кольца опор вала-сектора должны поворачиваться на одинаковый угол.
4. Проверьте момент проворачивания винта в среднем положении вала-сектора.
5. При достижении момента проворачивания винта в среднем положении рекомендованной величины застопорите кольца опор вала-сектора кернением буртика в отверстия картера или затяжкой стопорных винтов и контргаек.
6. Установите защитные крышки 20 и 25, заглушки 33, сошку. Предварительно заверните гайку крепления сошки. Окончательную затяжку гайки сошки производите после установки рулевого механизма на автомобиль и присоединения тяги сошки к сошке.

Регулировка рулевого механизма с гидроусилителем

Для выполнения регулировки рулевого механизма его нужно снять с автомобиля.
Для этого:
1. Отсоедините нагнетательный и сливной шланги от рулевого механизма и закрепите шланги таким образом, чтобы предотвратить полное вытекание масла из гидросистемы.
2. Отверните гайку и выньте клиновой винт из вилки шарнира, снимите вилку шарнира с механизма.
3. Отсоедините тягу сошки от сошки.
4. Отверните болты крепления и снимите рулевой механизм.

Регулировку рулевого механизма выполняйте в следующей последовательности:
1. Закрепите рулевой механизм в тисках так, чтобы нагнетательное и сливное отверстия были внизу. Поворачивая вручную входной вал рулевого механизма, слейте масло из механизма.
2. Слегка нажимая рукой на входной вал вдоль его оси, покачайте сошку. Если при этом ощущается осевое перемещение входного вала, выполните регулировку натяга подшипников винта.
Для этого:
– с помощью бородка и молотка осторожно, не применяя чрезмерно сильных ударов, выправьте буртик стакана 3 (см. рис. 5.6), закрепленного в пазы стенки картера 9;
– поворачивая стакан 3 по часовой стрелке, устраните люфт;
– проверьте момент проворачивания входного вала, который должен быть не более 3 Н·м (0,3 кгс·м). Момент замерять на протяжении не более одного оборота входного вала от любого крайнего положения;
– закерните край стакана в пазы стенки картера
3. Если осевое перемещение ротора не ощущается или устранено, а в среднем положении вала сошки при покачивании за сошку ощущается зазор, выполните регулировку зубчатого зацепления.
Для этого:
– отверните гайку 24 и снимите сошку 23;
– снимите верхнюю 31 и нижнюю 25 защитные крышки;
– снимите стопорные кольца 26 и регулировочные шайбы 27;
– выпрямите регулировочные шайбы;
– поворачивая одновременно опоры 28 вала сошки против часовой стрелки (если смотреть со стороны шлицевого конца вала сошки), устраните зазор в зацеплении. Регулировку производите в положении вала сошки, соответствующем среднему положению зубчатого сектора;
– проверьте момент проворачивания вала сошки, который должен быть в пределах 35–45 Н·м (3,5–4,5 кгс·м) при переходе вала сошки через среднее положение. Если после регулировки натяга подшипников и зазора в зубчатом зацеплении люфт устранить не удается, значит люфт вызван износом шарико-винтовой передачи. В этом случае рулевой механизм подлежит ремонту;
– установите регулировочные шайбы, загните один из усов в обеих регулировочных шайбах в паз опоры вала сошки и установите стопорные кольца.
4. Установите рулевой механизм на автомобиль, установите сошку и заверните от руки гайку сошки.
5. Присоедините вилку карданного вала, нагнетательный и сливной шланги, не допуская их скручивания и резких перегибов, залейте масло в гидросистему (см. выше).
6. Присоедините тягу сошки, затяните и зашплинтуйте гайку шарового пальца, затяните гайку сошки.

Ремонт

При ремонте рулевого управления пользуйтесь данными таблицы

Снятие и разборку поперечной рулевой тяги производите в следующем порядке:
1. Расшплинтуйте гайки крепления пальцев рулевой трапеции.
2. Отверните гайки и выпрессуйте приспособлением пальцы из рычагов.
3. Снимите с пальцев 10 (см. рис. 5.7) пружинные колпаки 7, резиновые защитные кольца 6 и сферические шайбы 4 и 5.
4. Закрепите тягу в тисках, отверните стопорные гайки 1 (рис. 5.10) и 3 и выверните наконечники 4 и регулировочный штуцер 2.
5. Отверните резьбовую заглушку (рис. 5.7) наконечника и выньте пружину 2, пяту 3, палец 10 и сухарь 11.

Рис. 5.10. Наконечник попеpечной pулевой тяги:
1 – гайка с левой pезьбой; 2 – pегулиpо-вочный штуцеp; 3 – гайка с пpавой pезьбой; 4 – наконечник

Сборку тяги производите в обратном порядке.
Палец заменяйте в комплекте с сухарем. Заменять только палец не рекомендуется, так как сфера сухаря изнашивается неравномерно и при замене одного пальца не удается добиться хорошего сопряжения сфер пальца и сухаря.
Перед сборкой смажьте детали шарнира согласно указаниям таблицы смазывания. При установке резьбовой заглушки заверните ее до упора, а затем отверните на 1/2 оборота и в этом положении закерните.

Снятие, разборка и сборка тяги сошки производится аналогично.

Моменты затяжки основных соединений рулевого управления, Н·м (кгс·м):
Гайка крепления рулевого колеса. ….64–78 (6,5–8,0)
Гайки шпилек кронштейна (стремянок крепления колонки)…..18–25 (1,8–2,5)
Гайка крепления вилок шарнира рулевого вала…..20–25 (2,0–2,5)
Болты крепления картера к раме автомобилей семейства:
УАЗ–31512…..55–78 (5,6–8,0)
УАЗ–3741…..55–61 (5,6–6,2)
Гайка сошки…..196–275 (20–28)
Стопорные гайки рулевых тяг…..103–128 (10,5–13,0)
Гайка крепления шарового пальца….. 49–69 (5–7)

Рулевой механизм без гидроусилителя

Снятие и разборку рулевой колонки автомобилей семейства УАЗ–31512 производите в следующем порядке:
1. Снимите переключатель указателей поворота.
2. Отсоедините провод сигнала.
3. Снимите кнопку сигнала и контактные детали.
4. Отверните на 2–3 оборота гайку крепления рулевого колеса и, пользуясь съемником (рис. 5.11), ослабьте крепление рулевого колеса на конусе рулевого вала. Отверните гайку крепления рулевого колеса и снимите рулевое колесо.
5. Отверните гайки и снимите стремянку крепления рулевой колонки и резиновую втулку.
6. Отверните гайку и извлеките верхний стяжной болт шарнира рулевой колонки.
7. Снимите рулевую колонку.
8. Выверните винт 27 (см. рис. 5.1) и выньте втулки 26 и 28.
9. Снимите нижнее стопорное кольцо 20, защитную шайбу 21, пружину 22 и разжимное кольцо 23.
10. Извлеките рулевой вал 31, выпрессуйте подшипники.
Разборку рулевой колонки производите только для замены изношенных подшипников.
Сборку и установку рулевой колонки производите в обратном порядке

Рис. 5.11. Снятие pулевого колеса

Снятие рулевого механизма с автомобилей семейства УАЗ–31512 производите без снятия рулевой колонки в следующем порядке:
1. Отверните стяжной болт шарнира рулевой колонки.
2. Отверните гайку крепления сошки рулевого механизма и снимите сошку (рис. 5.12) с помощью съемника.
3. Отверните болты крепления картера рулевого механизма к лонжерону рамы.
4. Снимите рулевой механизм и слейте масло

Снятие рулевого механизма с автомобилей семейства УАЗ–3741 производите в следующем порядке:
1. Снимите переключатель указателей поворота.
2. Отсоедините провод сигнала.
3. Снимите кнопку сигнала и контактные детали.
4. Отверните на 2–3 оборота гайку крепления рулевого колеса и, пользуясь съемником (см. рис. 5.11), ослабьте крепление рулевого колеса на конусе рулевого вала. Отверните гайку крепления рулевого колеса и снимите рулевое колесо.
5. Отверните гайки и снимите стремянку крепления рулевой колонки и резиновую втулку.
6. Отсоедините тягу сошки от сошки.
7. Отверните болты крепления картера рулевого механизма.
8. Снимите рулевой механизм вместе с рулевой колонкой.

На автомобилях с рулевой колонкой с карданным шарниром (см. рис. 5.2, а) снятие рулевого механизма возможно без снятия рулевой колонки (аналогично снятию рулевого механизма автомобилей семейства УАЗ–31512).

Рис. 5.2. Рулевой механизм автомобилей семейства УАЗ–3741:
а – вариантное исполнение – рулевая колонка с карданным шарниром; 1 – сошка; 2 – каpтеp; 3 – нижняя кpышка; 4 – pегулиpовочные пpокладки подшипников чеpвяка; 5 – pолик; 6 – чеpвяк; 7, 8, 29 – подшипники; 9 – пробковое уплотнение; 10 – пpобка наливного отвеpстия; 11 – прокладка; 12 – боковая крышка картера; 13 – штифт; 14 – стопорная шайба; 15, 35 – втулки; 16 – вал сошки; 17 – манжета; 18 – шайба; 19 – гайка; 20 – pулевое колесо; 21 – колонка; 22 – рулевой вал; 23 – подшипник вала сошки; 24 – pегулиpовочный винт зазоpа в зацеплении; 25 – колпачковая гайка; 26 – ось ролика; 27 – сальник; 28 – провод звукового сигнала; 30, 39 – пластмассовые втулки; 31 – винт; 32 – распорная втулка; 33 – защитная шайба; 34 – шарнир; 36 – стопорное кольцо; 37 – пружи-на; 38 – контактная втулка

Разборку рулевого механизма типа червяк-ролик производите в следующем порядке:
1. Отсоедините карданный шарнир от вала червяка (на автомобилях семейства УАЗ–31512).
2. Отверните гайку и снимите стопорную шайбу с регулировочного винта.
3. Отверните болты крепления боковой крышки картера.
4. Легкими ударами медной или алюминиевой выколотки по торцу вала сошки выньте вал сошки вместе с роликом и крышкой и осторожно снимите прокладку.
5. Ввертыванием регулировочного винта в боковую крышку картера снимите боковую крышку и регулировочный винт с вала сошки.
6. Отверните болты крепления нижней крышки картера и снимите крышку вместе с прокладками, наружное кольцо нижнего подшипника и сепаратор с роликами.
7. Выньте из картера вал с червяком в сборе и сепаратор с роликами верхнего подшипника. Наружное кольцо верхнего подшипника, манжету вала рулевого механизма, манжету вала сошки и втулку вала сошки выпрессовывайте из картера рулевого механизма только в случае их замены.

Разборку рулевого механизма типа винт-шариковая гайка-сектор производите в следующем порядке:
1. Снимите защитные крышки и стопорные кольца колец опор вала-сектора с обеих сторон.
2. Снимите заглушки в отверстиях Ж 7 мм картера над опорами вала-сектора и выправьте буртики опор или ослабьте стопорные винты, как указано в подразделе «Регулировка зацепления».
3. Легкими ударами медной или алюминиевой выколотки по торцу вала-сектора сначала со стороны верхней опоры, а затем со стороны шпилевого конца выньте кольца опор и вал-сектор.
4. Отверните болты крепления нижней крышки картера и снимите ее вместе с регулировочными прокладками, наружным кольцом нижнего подшипника винта и сепаратором с шариками.
5. Выньте из картера винт в сборе с гайкой-рейкой, внутренними кольцами подшипников и сепаратором с шариками верхнего подшипника. Наружное кольцо верхнего подшипника винта, манжету вала винта, уплотнительные кольца в корпусе и крышке, уплотнительные и защитные кольца в опорах вала-сектора вынимайте только в случае необходимости их замены. Выпрессовывайте внутренние кольца подшипников и снимайте гайку-рейку с винтами также только в случае необходимости замены подшипников и деталей шарико-винтовой пары рулевого механизма. Не разбирайте без необходимости ролики в кольцах опор вала-сектора.

Оценка технического состояния деталей.

После разборки тщательно промойте и осмотрите каждую деталь.
При появлении на поверхности червяка, винта, гайки-рейки или вала-сектора рулевого механизма отслоений закаленного слоя в виде раковин, а также при значительном их износе замените детали.
Подшипники червяка (винта) заменяйте новыми, если для устранения осевого люфта необходимо удалить все регулировочные прокладки или если повреждены рабочие поверхности колец и роликов (шариков).
Если на рабочих поверхностях ролика вала сошки имеются раковины, трещины, вмятины или образовался люфт в шарикоподшипниках или в посадке на оси, то рассверлите головку оси, выбейте ось, извлеките ролик. Вставьте в паз вала новый ролик и ось.
Допускается крепление электросваркой на валу сошки старой оси – со стороны рассверленной головки, а новой оси – с обеих сторон. При этом не допускайте перегрева ролика.
Замените кольца опор вала-сектора, если на поверхностях под роликами имеются раковины, вмятины и значительный износ.
Замените вал сошки, если скручены его шлицы.
Замените бронзовую втулку картера при значительном одностороннем износе. После запрессовки в картер новой втулки прогладьте ее брошью до диаметра 35 +0,027 мм.

Сборку рулевого механизма типа червяк-ролик производите в обратном порядке с учетом следующего:
1. В случае замены червяка при напрессовке его на вал необходимо, чтобы высокий шлиц червяка совпал со шпоночным пазом вала. Несовпадение торца вала с торцом выточки на червяке не должно превышать 0,25 мм.
2. Ролик вала сошки должен свободно проворачиваться от руки. Цилиндрическую часть вала сошки и ролик при установке в картер смажьте жидкой смазкой. Цилиндрический и конические подшипники, наружные поверхности червяка и сальники смажьте смазкой Литол–24.
3. Затяжку подшипников червяка и регулировку зацепления ролика с червяком производите, как указано в разделе «Регулировка рулевого механизма типа червяк-ролик».
4. Биение шейки вала под шариковый подшипник рулевой колонки на собранном рулевом управлении не должно быть более 3 мм. При проверке вал в сборе с червяком должен легко проворачиваться в подшипниках червяка (для автомобилей семейства УАЗ–3741).
5. При установке рулевого механизма на автомобили семейства УАЗ–3741 затяните сначала болты крепления картера к лонжерону рамы, а затем закрепите колонку. При этом предварительно подберите необходимое количество регулировочных прокладок, устанавливаемых между резиновой втулкой и кронштейном крепления колонки, для исключения изгиба вала.

Сборку рулевого механизма типа винт-шариковая гайка-сектор производите в порядке, обратном разборке, с учетом следующего:
1. Винт и сопрягающуюся с ним гайку-рейку собирайте с шариками 7,144–40 ГОСТ 8722–81 только одной группы и из одной партии.
2. Болты, фиксирующие накладку желоба, должны быть затянуты моментом 8–10 Н·м (0,8–1,0 кгс·м). Один из лепестков накладки, совпадающий с гранью каждого болта, после затяжки должен быть отогнут на грань болта.
3. Вращение винта в гайке-рейке должно быть плавным без заеданий и рывков. Момент, необходимый для проворачивания винта, должен быть 0,3–0,5 Н·м (0,03–0,05 кгс·м). Проверяйте момент после двукратного проворачивания гайки-рейки по всей длине винта.
4. Регулировку преднатяга подшипников винта производите регулировочными прокладками до установки вала-сектора, при этом количество прокладок толщиной 0,05 мм должно быть не менее трех. Осевое и радиальное перемещения винта не допускаются. Отсутствие его контролируйте усилием 49–78 Н·м (5–8 кгс·м).
5. При установке вала-сектора средний зуб сектора должен входить в среднюю впадину гайки-рейки.
6. Устанавливайте опоры вала-сектора путем плавной, без перекосов запрессовки в отверстия картера, при этом ролики опор должны быть одной группы, а для исключения их выпадения между ними должен быть установлен один пластмассовый вкладыш. При установке опор вала-сектора пазы на наружных торцах колец опор должны находиться напротив отверстий картера Ж 7 (для заглушек), при этом риска на кольце должна быть максимально удаленной от зубчатого зацепления.
7. После установки стопорных колец проверьте осевое перемещение вала-сектора, которое должно быть в пределах 0,02–0,1 мм при усилии 15–20 Н (1,5–2,0 кгс).
8. Регулировку зацепления гайки-рейки и вала-сектора производите путем одновременного поворота колец опор вала-сектора в отверстиях картера по часовой стрелке, если смотреть со стороны шлицевого конца вала-сектора. При этом пазы на наружных торцах колец, предназначенные для их поворота, должны располагаться в одной плоскости.
9. После окончания регулировки зацепления зафиксируйте положение каждой опоры вала-сектора, как указано в подразделе «Регулировка зацепления».
10. Перед установкой защитных пластмассовых крышек закрываемые ими поверхности деталей смажьте смазкой Литол–24.

Рулевой механизм с гидроусилителем

Снятие рулевого механизма производите в следующем порядке:
1. Отсоедините шланги от рулевого механизма, отвернув болт- штуцеры и закрепите шланги так, чтобы предотвратить полное вытекание масла из гидросистемы или слейте масло в чистую посуду.
2. Отверните гайку болта крепления вилки карданного шарнира, извлеките болт, снимите вилку с выходного вала механизма.
3. Расшплинтуйте и отверните гайку крепления пальца шарнира тяги сошки к сошке, извлеките палец из отверстия сошки.
4. Отверните болты крепления рулевого механизма и снимите рулевой механизм.

Разборка рулевого механизма с гидроусилителем
1. Слейте масло из механизма, прокручивая входной вал от упора до упора.
2. С помощью съемника снимите сошку с вала сошки.
3. Снимите верхнюю и нижнюю защитную крышки опор вала сошки.
4. Снимите стопорные кольца опор вала сошки и стопорные шайбы.
5. Плавным нажатием пресса выпрессуйте вал сошки вместе с верхней опорой, не извлекая вал сошки из нижней опоры полностью.
6. Снимите верхнюю опору с роликами с вала сошки, не рассыпая ролики.
7. Плавным нажатием пресса на верхний конец вала сошки выпрессуйте нижнюю опору вала сошки.
8. Снимите нижнюю опору с роликами с вала сошки, извлеките вал сошки.
9. Извлеките уплотнительные кольца опор вала сошки из канавок картера.
10. Отверните болты крепления корпуса распределителя.
11. Осторожно, без перекосов снимите корпус распределителя.
12. Извлеките из картера винт с гидрораспределителем и рейкой-поршнем.
13. Извлеките из картера стакан подшипника с подшипником и гайкой.

Разборка шарико-винтовой передачи
1. Отогните лепестки накладки шариковода от граней болтов.
2. Отверните болты крепления накладки шариковода.
3. Извлеките шариковод из рейки-поршня.
4. Переверните рейку-поршень отверстиями под шариковод вниз и, поворачивая винт от руки, высыпьте шарики.
5. Извлеките винт из рейки-поршня.

Разборка гидрораспределителя
1. Осторожно выпрессуйте штифт гильзы и штифт торсиона.
2. С помощью специального приспособления снимите ротор с гильзой и торсионом с винта.
3. Осторожно снимите гильзу с ротора.
4. Извлеките торсион из ротора. Уплотнительные кольца и манжету, установленные в корпусе распределителя и в рейке-поршне, вынимайте только в случае их замены.

Оценка технического состояния деталей
После разборки тщательно промойте, просушите сжатым воздухом и осмотрите детали.
При появлении на рабочей поверхности винта, рейки-поршня, вала сошки, опор вала сошки или тел качения подшипников отслоений закаленного слоя в виде раковин, а также при значительном их износе замените детали.
Замените вал сошки, если скручены его шлицы.
Замените резиновые уплотнительные кольца при обнаружении повреждений или изменении формы поперечного сечения (кольца должны быть круглыми), видимыми невооруженным глазом.
При замене винта или рейки-поршня детали должны заменяться только на детали одной группы. Номер группы маркируется на торце винта и рейки-поршня.
Детали гидроусилителя (ротор, гильза и торсион) подбираются на заводе-изготовителе индивидуально, поэтому и заменяться могут только комплектом. При этом необходима регулировка гидравлического центра на специальном стенде. Опоры вала должны заменяться вместе с роликами.

Сборка рулевого механизма с гидроусилителем производится в порядке, обратном разборке, с учетом следующего:
Сборка шарико-винтовой передачи.
Для сборки шарико-винтовой передачи применяются шарики Ø 7,144 ±0,014 мм, рассортированные на семь групп по диаметру через 0,004 мм. Для сборки все шарики должны быть одной группы. Для облегчения сборки применять трубку-дозатор (трубку 10х1 мм длиной 275 мм).
1. Вставьте винт в отверстие рейки-поршня и совместите первый виток винтовой канавки с отверстием в рейке-поршне под шариковод, ближнем к фланцу винта.
2. Вставьте заполненную шариками трубку-дозатор в отверстие шариковода так, чтобы шарики начали заполнять винтовой канал.
3. Для заполнения винтового канала плавно поворачивайте винт против часовой стрелки до появления первого шарика во втором отверстии под шариковод.
4. Оставшимися шариками заполните желоб шариковода. Для предотвращения рассыпания шариков густо смажьте желоб консистентной смазкой Литол–24.
5. Заполненный шариками желоб в паре со вторым желобом вставьте в отверстие под шариковод в рейке-поршне.
6. Придерживая шариковод от выпадения, проверьте момент проворачивания винта, который должен быть 0,5–0,8 Н·м (0,05–0,08 кгс·м). Вращение должно быть плавное, без рывков и заеданий. Если момент вращения больше или меньше требуемого, весь комплект шариков замените на комплект меньшего или большего диаметра соответственно. Смешивание шариков разных размерных групп не допускается.
7. Установите накладку шариковода, заверните болты ее крепления и застопорите их, отогнув на грань каждого болта лепесток накладки.

Установка фторопластовых уплотнительных колец
Фторопластовые уплотнительные кольца применяются для уплотнения подвижных соединений: гильза-корпус распределителя, рейка-поршень-картер, винт-рейка-поршень. В опорах вала сошки применяется защитное фторопластовое кольцо совместно с резиновым. Повторная установка фторопластовых колец не допускается. Внутренние кольца устанавливаются с предварительным прогибом их внутрь, наружное кольцо – с предварительным растяжением на конической оправке до размера, достаточного для монтажа. После установки кольца необходимо откалибровать (осадить) специальными оправками с выдержкой на оправке в течение 30 мин (табл. 5.2).

Сборка рулевого механизма из подсобранных узлов
1. В стакан 3 (см. рис. 5.6) установите диск подшипника 4, сепаратор с роликами и кольцо.
2. В картер установите резиновое уплотнительное кольцо 2 и гайку 1 так, чтобы выступ гайки совпал с проточкой на дне картера.
3. Вверните стакан в гайку на 2–3 оборота.
4. Рейку-поршень в сборе с винтом, ротором и гильзой установите в картер так, чтобы выступ винта вошел в отверстие кольца подшипника, а зубы рейки-поршня были параллельны оси вала сошки.
5. Установите роликовый подшипник 10 на винт.
6. Установите корпус 34 распределителя, закрепите его болтами 37.
7. Отрегулируйте натяг в подшипниках винта (см. подраздел «Регулировка рулевого механизма с гидроусилителем»).
8. Поворачивая входной вал и придерживая от поворота рейку-поршень установите рейку-поршень так, чтобы средняя впадина рейки находилась напротив центра отверстия под вал сошки. Установите резиновые кольца 21.
9. На вал 30 сошки установите опору 28 с роликами 29 и уплотнительными кольцами 22 так, чтобы метка на опоре располагалась напротив среднего зуба сектора вала сошки.
10. Вставьте в картер вал сошки с опорой так, чтобы средний зуб сектора вошел в среднюю впадину рейки и запрессуйте опору.
11. Осторожно, не допуская рассыпания роликов, запрессуйте вторую опору вала сошки.
12. Отрегулируйте зацепление сектора зубьев вала сошки и рейки (см. п. 3 подраздела «Регулировка рулевого механизма с гидроусилителем»).

Ремонт рулевой колонки хантер. Рулевое управление УАЗ Хантер с гидроусилителем, принцип работы, неисправность гидроусилителя руля

Рулевой механизм внедорожника УАЗ Патриот имеет коробку передач или гидроусилитель, которая со временем изнашивается и требует, в первую очередь, мер по регулировке. Причинами необходимости регулировки являются следующие факторы:

• наличие скрипов или других посторонних шумов при движении;
• неравномерный ход рулевого колеса;
• наличие заедания или заедания при вращении руля;
• наличие люфта на коробке передач.

Когда может потребоваться регулировка редуктора рулевой колонки, зависит от того, как используется автомобиль. В этом материале мы рассмотрим, что представляет собой процесс регулировки гидроусилителя руля на УАЗ Патриот, а также как ремонтируется регулировочный механизм.

Регулировка рулевого механизма УАЗ Патриот проводится с целью исправления работы рулевого механизма. Процесс настройки не представляет особых сложностей и может быть выполнен самостоятельно в домашних условиях.

Для настройки рулевой колонки в конструкции механизма предусмотрен специальный болт со стопорной гайкой. Процесс коррекции осуществляется за счет того, что болт ввинчивается на максимальное усадку, а затем фиксируется в этом положении. После процесса регулировки вы заметите, что рулевое колесо поворачивается немного круче. Если регулировка больше не возможна, то гидроусилитель необходимо заменить на новый.

Для регулировки коробки передач на внедорожнике УАЗ Патриот понадобится следующий инструмент:

Клещи
• для ослабления гайки;
• ключей на «22» и «16»;
• наконечник Т-30 в форме звездочки;
• WD-40.

Когда весь необходимый инструмент готов, можно начинать рабочий процесс.

Процесс настройки

Рассмотрим подробнее процесс регулировки усилителя рулевого управления на внедорожнике UAZ Patriot.

Ремонт механизмов

Как и многие другие автомобили, УАЗ Патриот также имеет некоторые недостатки. этот механизм … В частности, недостроенным можно считать корпус рулевой колонки, в который вкручивается болт. Во время настройки владельцы внедорожников часто сталкиваются с проблемой нарушения целостности резьбы.Почему это происходит?

Причины происходящего кроются в основном в использовании некачественного металла для изготовления корпуса рулевого управления. Во время затяжки болта нарушается целостность резьбы, что фактически приводит в негодность крышку корпуса рулевой колонки. Вы можете приобрести его отдельно, но стоимость его будет не такой маленькой, как может показаться на первый взгляд. Поэтому кратко рассмотрим, как проводится ремонт данного устройства.

Внизу крышка, на которой обрывается нить.

Ремонтируем резьбу следующим образом:

Более подробный процесс регулировки редуктора рулевой колонки показан на видео выше. На ней показан процесс регулировки коробки передач или гидроусилителя без помощи помощника. В этом случае будет полезно узнать, что для этого требуется.

Как часто выходит из строя ваш Патриот?

Параметры опроса ограничены, поскольку в вашем браузере отключен JavaScript.

Иногда что-то ломается, мелочи 54%, 3140 голосов

2. Закрепите рулевой механизм в тисках так, чтобы сливное и сливное отверстия (штуцерные) были внизу.

6. Устраните зазор, повернув чашу или гайку по часовой стрелке.

7. Проверить крутящий момент вала ротора или золотника в упорных подшипниках, он должен быть 2 Н · м (0,2 кгс · м).

8. Если есть зазор в среднем положении вала сошки при качании за сошкой, отрегулируйте зацепление, отвернув гайку 26 (см.) Или 30 (см.) И снимите сошку.

10. Снимите стопорные кольца 28 (см.) И регулировочные шайбы 29. Ослабьте контргайки 25 (см.) И отверните стопорные болты 26 на два-три оборота.

12. Поворачивая одновременно опоры 30 (см.) Или 27 (см.) Вала сошки против часовой стрелки (если смотреть со стороны шлицевого конца вала сошки), устранить зазор в зацеплении. Выполните регулировку в положении вала сошки, соответствующем среднему положению зубчатого сектора.

13. Проверить момент проворачивания вала сошки, он должен быть в пределах 35–45 Н · м (3.5–4,5 кгс · м) при переходе через среднее положение.

Техническое обслуживание и регулировка рулевого управления без гидроусилителя (ГУР) на автомобилях УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-3, УАЗ-3

Обслуживание и регулировка рулевого управления вагонной компоновки УАЗ без гидроусилителя (ГУР) рулевого управления.

При появлении зазоров в стыках рулевых тяг необходимо полностью вкрутить ее колпачок, а затем открутить на 1/2 оборота и закрыть в этом положении. Первую затяжку крепления рулевого механизма необходимо произвести через 500 км пробега новой машины, далее в соответствии с требованиями сервисной книжки.

В картер рулевого механизма залито всесезонное масло sAE 85W, SAE 90 по API GL-3 в количестве 0.25 литров. В холодное время года вместо этих масел можно использовать трансмиссионное масло SAE 75W по API GL-3.

Проверка суммарного люфта рулевого управления вагонной компоновки УАЗ.

Свободный ход рулевого колеса или полный люфт рулевого управления проверяется при установке передних колес в положение для движения по прямой, качая рулевое колесо в одну или другую сторону до поворота передних колес. Состояние рулевого механизма считается нормальным и не требует регулировки, если свободный ход рулевого колеса не превышает 10 градусов при усилии на динамометре 7. 35 Н (0,75 кгс), что соответствует 40 мм при измерении на ободе колеса.

Если люфт рулевого колеса больше указанного, то перед тем, как приступить к регулировке рулевого механизма, необходимо убедиться, что болты крепления рулевого механизма надежно затянуты и в рулевом управлении нет зазоров. зубчатые шарниры.

Регулировка рулевого механизма автомобилей УАЗ вагонной компоновки без гидроусилителя руля осуществляется с целью устранения зазоров, возникающих при приработке рабочей пары глобоидальный червяк — двухреберный ролик и его износ в процессе эксплуатации автомобиля. .

Регулировка затяжки подшипников червяка рулевого механизма УАЗ вагонной компоновки без ГУР.

Регулировка затяжки червячных подшипников автомобилей УАЗ вагонной компоновки без гидроусилителя (ГУР) рулевого колеса осуществляется с помощью регулировочных шайб червячных подшипников, установленных между картером и нижней крышкой картера рулевого механизма. , в следующей последовательности:

1. Снимите рулевой механизм с автомобиля, слейте масло из картера и зажмите рулевой механизм в тисках.
2. Отвинтите накидную гайку и снимите стопорную шайбу с винта регулировки зацепления.
3. Выкрутите болты крепления боковой крышки картера, снимите вал сошки вместе с крышкой легкими ударами медной или алюминиевой выколоткой на конце вала и осторожно снимите прокладку.
4. Выверните болты крепления нижней крышки картера и снимите нижнюю крышку. Снимите тонкую бумажную полоску и осторожно удалите ее. Установите нижнюю крышку, затяните болты и проверьте осевое перемещение червяка.

5. Если осевое движение сохраняется, то снова снимите нижнюю крышку, снимите толстую прокладку и замените ранее снятую тонкую. Не снимайте более одной прокладки.
6. В конце проверьте затяжку подшипников, повернув червяк. При правильной затяжке подшипников качения червяка усилие, необходимое для поворота рулевого колеса, должно составлять 0,22-0,45 кгс, что соответствует крутящему моменту усилия поворота червяка 4,67-9,56 кгсм (без вала сошки).

Регулировка зацепления катка с червяком рулевого механизма вагонной компоновки УАЗ без ГУР.

Регулировка зацепления ролика с червяком производится без снятия рулевого механизма с автомобиля в следующей последовательности:

1. Установите руль в положение, соответствующее движению автомобиля по прямой. Отсоедините рулевую тягу от сошки. Отвинтите накидную гайку и снимите стопорную шайбу со штифта.
2. Поверните винт регулировки зазора сетки по часовой стрелке, чтобы удалить зазор сетки.
3. Наденьте стопорную шайбу. Если отверстие в шайбе не совпадает со штифтом, поверните регулировочный винт так, чтобы отверстие в шайбе совместилось со штифтом.

4. Навинтите накидную гайку на регулировочный винт и покачивайте рулевой рычаг рукой, чтобы убедиться в отсутствии зазора в зацеплении.
5. Проверьте усилие, необходимое для поворота рулевого колеса. Рулевое колесо должно свободно вращаться из среднего положения, соответствующего движению по прямой, с приложенной силой 0. 9-1,6 кгс. Для проверки силы при отсутствии специального приспособления можно использовать динамометр. Подсоедините сошку к штанге.

Натяжение ремня привода вентилятора на автомобилях УАЗ вагонной компоновки без гидроусилителя руля.

Натяжение ремня привода вентилятора системы на двигателях ЗМЗ-4091 и ЗМЗ-40911 осуществляется перемещением ролика, установленного вместо насоса ГУР, по кронштейну к двигателю. Для этого ослабьте болт крепления ролика к кронштейну, передвиньте ролик с натяжным винтом до нормального натяжения ремня и затяните болт крепления ролика.

Прогиб ремня привода вентилятора должен быть в пределах 10-15 мм при приложении к нему силы 4 кгс. При перенапряжении или повреждении приводного ремня его необходимо заменить на новый.

1. Снимите рулевой механизм (см. «Замена рулевого механизма» ).

2. Закрепите рулевой механизм в тисках так, чтобы нагнетательное и сливное отверстия (отверстия для ниппелей) находились внизу.

• Рулевое управление с усилителем — смягчает удар от колеса до рулевого колеса
• ГУР — повышенная безопасность при резком падении давления в шинах при повреждении
• ГУР — увеличивает динамическую проходимость в экстремальных условиях
• Усилитель руля — снижает усилие на рулевом колесе в 3 раза

Принятые обозначения

ГУР — гидроусилитель руля
ВЗ — вал с золотником
Р — рулевое колесо
РМ — рулевой механизм
РМ с гидроусилителем — гидроусилитель руля
РК — рулевая колонка
РУ — рулевое управление
РЭА — автомобили УАЗ-3151, 31512, 31514 и их модификации. Руководство по эксплуатации.

Краткое описание и устройство

РМ состоит из насоса с приводом от коленчатого вала, РМ с распределителем, масляного бака и трех шлангов: напорного, сливного и всасывающего. РМ выполнен по интегральной схеме: гидрораспределитель и силовой цилиндр выполнены в одном корпусе с РМ.

Тип рулевого механизма: винт-шарико-гайка с зубчатой ​​рейкой-трехзубчатый сектор. Винт PM установлен на двух радиально-упорных подшипниках: один в картере PM, а другой в корпусе клапана.Шаровая гайка, выполненная за одно целое с зубчатой ​​рейкой, также является поршнем гидроусилителя рулевого управления. Трехзубый сектор вращается в корпусе на двух радиальных роликовых подшипниках с эксцентриковыми втулками.

Роторный гидрораспределитель тангенциального типа с центрирующим торсом. ВЗ распределителя находится в осевом отверстии винта и опирается одним концом на радиальный роликовый подшипник в корпусе распределителя. Воздухозаборник и воздушный винт соединены между собой сегментами, поперечно расположенными упорами, ограничивающими их взаимное относительное вращение и обеспечивающими их механическое соединение в случае выхода из строя гидроусилителя руля. Гидравлическое нейтральное положение VZ устанавливается производителем при сборке и фиксируется штифтом.

Комплект поставки (см. Рисунок)

1 Карданный вал	1	24 Напорный шланг	1
2 резервуара	1	25 сливной шланг	1
3 Опорная гайка	1	26 Болт М6х50	1
4 Клин М8	1	27 Болт М8х20	4
5 Резиновое кольцо	1	28 Болт М8х40	10
6 Кронштейн бака	1	29 Болт М12х30	2
7 Кронштейн насоса	1	30 Болт-штуцер М14	1
8 Удлинитель RK	1	31 Болт-штуцер M16	2
9 Наконечник	1	32 Гайка М6	1
10 Насос	1	33 Гайка М8	6
11 Опора РК	1	34 Кольцо медное d16	6
12 Доска	1	35 Зажим d12	1
13 Распорка	1	36 Зажим d16	1
14 Ремень O-1150	2	37 Шайба опорная d6	1
15 Рулевая колонка	1	38 Шайба опорная d8	5
16 Рулевой механизм	1	39 Шайба опорная d12	2
17 скоб	1	40 Шайба пружинная d6	1
18 сошки	1	41 Шайба пружинная d8	5
19 Стоп	1	42 шайба пружинная d12	2
20 Зажим бака	1	43 Пружинный шплинт	1
21 Шайба RK	1	44 Зажим для d16	2
22 Шкив	1	45 Зажим для d20	2
23 всасывающий шланг	1	46 Масло «Р»	1. 5 л

Установка узлов

Из специального инструмента вам понадобится ножовка по металлу и дрель со сверлом d = 8,5..9.

Порядок установки RM

1. Снимите рулевое колесо, отвинтив центральную гайку съемником, специальной шайбой (через резьбовые отверстия в рулевом колесе) или другим доступным способом. Например, с помощью жигулевского домкрата, установленного на валу, и прочного шнура, который необходимо привязать к рулю.
2. Снимите узел RC с карданным шарниром … Крепления кардана и хомуты с гайками будут использоваться для установки гидроусилителя PM.
3. Отсоедините рулевую тягу от сошки, отвернув гайку гаечным ключом на «22» и отвернув три болта крепления ПМ гаечным ключом на «17». убери это. Крепежные болты будут использоваться для установки гидроусилителя РМ.
4. Установите сошку 18 на вал усилителя рулевого управления PM в соответствии с REA.Затяните гайку гаечным ключом на «27». Момент затяжки гайки 196. .274 Н * м (20..28 кгс * м).
5. Установить усилитель руля RM с сошками на раму вместо RM без усилителя руля. Затяните болты ключами на 17 и 19.
6. Присоедините тягу к сошке и закрепите ее. Затяните гайку болта гаечным ключом на «22». Момент затяжки гайки составляет 58,8..78,4 Н * м (6..8 кгс * м). Расколоть гайку. Вы можете выполнить этот пункт после заправки гидравлической системы в пункте 4.2, чтобы не вывешивать для этого передние колеса.
7. ПДУ из комплекта рассчитано на установку в автомобиль УАЗ-31519, поэтому для моделей 31512, 31514 необходимо доработать ПУ 15 из комплекта (для УАЗ-31519 пункт выполнять не следует). Удлинить трубу ПК 15 пластиковым удлинителем 8 из комплекта. Если прижимная сила значительна или посадка удлинителя 8 ослаблена, выровняйте трубу по d39. Удлинитель 8 также можно закрепить с помощью клея. Перенесите на удлинитель контактный винт и втулку звукового сигнала от ПДУ, снятого с вашего автомобиля.Порядок установки деталей выключателя звукового сигнала указан в РЭА. Кроме того, необходимо отрезать приварной кронштейн РК ножовкой или другим доступным способом, который будет мешать лестнице, крепящей РК к кузову.
8. (Не выполнять для УАЗ-31519) Ключом на «10» закрепить алюминиевую опору РК 11 к кузову автомобиля болтами М6.
9. Надеть резиновое кольцо 5 ПК15, шайбу 21, специальную корончатую гайку 3 и вставить все вместе в опору.Заранее закрепить ПК 15 лестницей, не затягивая гайки.
10. Вставить карданный вал 1 между РМ и ПК и, совместив его отверстие под клин 4 и определив входное отверстие по наибольшему диаметру, легкими ударами молотка забить клин (поз. 4) через медную или алюминиевую выколотку. Наденьте шайбу 38, пружинную шайбу 41 на резьбу клина 4 и зафиксируйте гайкой 33 и шплинтом 43. Зафиксируйте шлицы противоположного конца аналогично снятому вами карданному шарниру, используя те же детали.
11. Закрепите ПК 15 стремянкой окончательно так, чтобы длина между петлями карданного вала была 300..310 мм. Затяните корончатую гайку легкими ударами по биту.
12. Установить руль на РК. Подключите заземляющий провод к PK 15. Ослабьте контактный винт и отрегулируйте положение контактной втулки звукового сигнала. затяните винт.

Установка насоса

1. Ослабьте ремень вентилятора, снимите вентилятор и, поместив под него проставку вентилятора 13 из комплекта на ступице насоса, закрепите ее ключом на «12» на ступице.Вместо стандартных болтов используйте 4 болта М8х40.
2. Выкрутите ключом на «12» 3 или 6 (в зависимости от исполнения) болты шкива коленчатого вала и установите на него шкив привода насоса 14 с меткой опережения зажигания обратно по направлению движения автомобиля. закрепить ключом на «12», используя более длинные болты М8х40 вместо стандартных
3. Отверните гайку крепления фильтра тонкой очистки топлива, установленного с левой стороны двигателя в передней части двигателя, ключом на «13» и освободите фильтр от кронштейна.Отвинтив гайки на «13» снимите кронштейн с двигателя и установите кронштейн насоса 7 вместо него, как показано на рисунке
.
4. Отверните соседнюю верхнюю гайку на «13» шпильки крепления насоса системы охлаждения и, поместив под нее скобу 17 проушиной назад, вверните ее на место.
5. Используйте два болта M12x30 с пружиной 42 и опорные шайбы 39, чтобы закрепить насос 10 с помощью стержня на кронштейне 7. 37 и 40 в соответствии с рисунком.
6. Надеть ремень 14 на шкивы и отрегулировать его натяжение болтом М6х50 с ключом на «10».Вывернув упор из наконечника ключами «8» и «14», ограничьте изгиб кронштейна 7, добейтесь визуальной параллельности осей вращения шкивов и проверьте их перпендикулярность плоскости движения ремня. Нормальный прогиб ремня составляет 12,17 мм при нажатии с усилием 39 Н (4 кгс). Используя гаечный ключ «17», затяните крепежные болты насоса, штангу 210 дюймов, а «14», 13, 8 зафиксируйте упор 19 и наконечник 9 стопорной гайкой 33.
7. Установить топливный фильтр тонкой очистки в квадратное отверстие d8. Закрепите фильтр ключом на 13.Большое овальное отверстие предназначено для демонтажа двигателя.

Бак установка

1. На кронштейне 6 разметить три отверстия d = 8,5..9 на левом брызговике двигателя согласно рисунку. Убедитесь, что шланги достаточно длинные для этого положения бака.
2. С помощью зажима 20 и болта M8 с гайками 33, шайбами ​​38 и 41 прикрепите бак к кронштейну.
3. Просверлите отверстие и прикрепите бак к сборке с помощью болтов 27 с гайками 33, шайб 38 и 41 с гайками вверх.

Монтаж шланга

Перед установкой необходимо очистить соединительную арматуру, концы и внутренние полости трубопроводов и шлангов. Установите шланги, как показано на рисунке. Не допускаются резкие перегибы и местное защемление шлангов. Сливной шланг не должен касаться карданного вала RU, опоры двигателя и левого крыла. Момент затяжки соединительных болтов составляет 49..61 Н * м (5,0..6,2 кгс * м).

Заполнение гидросистемы

В качестве рабочей жидкости всесезонное масло марки «Р» ТУ 38.1011282-89 используется. Класс чистоты не выше 13 по ГОСТ 17216-71. Объем заливаемой жидкости 1,1 л. Дублирующие масла: MGT, Shell tellis 22. В исключительных случаях допускается использование моторного масла с температурным диапазоном использования, соответствующим температуре окружающей среды, с полной заменой объема гидросистемы.

1. Снимите крышку масляного бака, долейте масло до тех пор, пока оно не окажется над сеткой фильтра (не более 5 мм).
2. Не запуская двигатель, поверните рулевое колесо из упора в положение, пока пузырьки воздуха не выйдут из масла в баке.долить масло в бак. при прокачке вывешивайте передние колеса или отсоединяйте рулевую тягу от сошек.
3. Запустить двигатель автомобиля, доливая масло в бак. подача масла в бак должна быть не менее 5,5 л / мин, чтобы воздух не попал в линию всасывания. В случае обильного вспенивания масла в баке, что свидетельствует о попадании воздуха в систему, выключите двигатель и дайте маслу отстояться не менее 20 минут (пока из масла не выйдут пузырьки воздуха). Осмотрите шланговые соединения агрегатов и, при необходимости, устраните утечки.
4. Дайте двигателю поработать 15-20 секунд и прокачайте систему гидроусилителя рулевого управления, чтобы удалить остаточный воздух из RM, повернув рулевое колесо от упора к упору, не удерживая его в крайних положениях, по три раза в каждом направлении.
5. При необходимости долейте масло в бак. Уровень масла не должен быть ниже решетки бака и не выше 5 мм.
6. Закройте бачок крышкой, затяните гайку крышки от руки. при необходимости прикрепите рулевую тягу к сошкам, затяните и зафиксируйте гайку рулевого пальца.

Правила эксплуатации

1. Не рекомендуется удерживать рулевое колесо в крайнем положении более 5 секунд во избежание перегрева масла и выхода из строя насоса гидроусилителя руля.
2. При выходе из строя гидроусилителя руля из-за поломки насоса, повреждения шланга или ремня привода насоса, а также при буксировке автомобиля с неработающим двигателем использовать ПМ только непродолжительное время, пока неисправность не будет устранена. .
3. Длительная эксплуатация при неработающем гидроусилителе рулевого управления приводит к преждевременному износу рулевого механизма.

Техническое обслуживание

Помимо информации, указанной в РЭА, обслуживание заключается в периодической проверке герметичности шлангов и их соединений, проверке состояния ограничителей рулевого колеса, доливе и замене масла. Вместо добавления масла в картер RM масло заливается в бачок гидроусилителя рулевого управления.

Натяжение приводного ремня насоса

Нормальное натяжение ремня соответствует прогибу посередине между шкивами на 12..17 мм при нажатии с усилием 39 Н (4 кгс). При необходимости ремень натягивают, перемещая насос по кронштейну, как указано в п. 4.2. Если ремень поврежден или чрезмерно растянут, его необходимо заменить.

Проверка уровня и замена масла

Масло необходимо менять каждые 100000 км или 2 года эксплуатации. Заправьте систему в соответствии с п. 6.

Люфт рулевого колеса

Свободный ход рулевого колеса проверяется, когда двигатель работает на холостом ходу, а когда передние колеса остановлены в положении для движения по прямой, рулевое колесо качается в обоих направлениях до тех пор, пока передние колеса не повернутся. Свободный ход не должен превышать 10 градусов. Если люфт больше, необходимо определить узел, за счет которого он получается увеличенным — зачем проверять: состояние шарниров рулевых тяг, зазоры в шарнирах и шлицевых соединениях карданного вала, затяжка клин карданного вала. порядок устранения неполадок указан в PEA. При появлении зазора в шлицевом шарнире карданного вала вал необходимо отремонтировать или заменить. если в результате не удалось устранить превышение допустимого люфта, то следует произвести регулировку ПМ.

PM регулировка гидроусилителя

Для регулировки ПМ его необходимо снять с автомобиля.
a) Отсоедините напорный и сливной шланги от PM и закрепите их так, чтобы предотвратить полный поток масла из гидравлической системы.
б) Ослабьте шплинт, открутите гайку на «13» до появления первой резьбы и ударьте по гайке, чтобы выбить клин 4 через выколотку из мягкого металла.
c) Отсоедините рулевую тягу от сошки.
г) Открутите болты крепления РМ и снимите его.
e) Закрепите PM в тисках так, чтобы отверстия для фитингов находились внизу. поворачивая OT, слейте оставшееся масло из RM
f) Слегка надавите рукой на VZ вдоль оси и поверните сошку. Если при этом чувствуется осевое перемещение воздухозаборника, отрегулируйте натяжение упорных подшипников винт PM.
— Осторожно вставьте буртик чашки подшипника в пазы стенки картера легкими ударами молотка по бороде. Чашка подшипника расположена в передней стенке картера RM
— поворотом стекла по часовой стрелке устранить люфт
— заправить край стекла в пазы в стенке картера.
г) Если осевое смещение ВЗ не ощущается или устраняется, а при раскачивании сошкой чувствуется зазор в среднем положении вала створки, необходимо отрегулировать зубчатое зацепление:
— использовать шпонку на «27» отвернуть гайку крепления сошки и снять ее
— снять с обоих концов вала сошки соответственно верхнюю и нижнюю защитные крышки вала сошки, стопорные кольца и регулировочные шайбы,
— распрямить регулировочные шайбы,
— одновременно поворачивая опоры вала сошки против часовой стрелки (если смотреть со стороны шлицевого конца вала сошки), устранить зазор зацепления. Произвести регулировку положения вала сошки, соответствующего среднему положению зубчатого сектора,
— проверить крутящий момент вала сошки, который должен быть в пределах 34..45 Н * м (3,5..4,5 кгс * м) Если после регулировки натяжения подшипников зазор не может быть устранен, значит зазор вызван износом «винт-гайка» шариковой шестерни. В этом случае ремонт РМ необходимо проводить в специализированной ремонтной мастерской.
— установить регулировочные шайбы и стопорные кольца, загнуть один из выступов в обеих регулировочных шайбах в паз опоры вала сошки.
h) Установите сошку 18 на вал гидроусилителя PM в соответствии с REA. Гаечным ключом на 27 затяните гайку моментом 196 … 274 Н * м. (20..28 кгс * м)
i) Установить на автомобиль гидроусилитель руля RM с сошками. Затяните болты ключами на 17 и 19.
j) Присоедините рулевую тягу к сошке и закрепите ее. Затяните гайку болта гаечным ключом на «22». Момент затяжки гайки составляет 58,8..78,4 Н * м (6..8 кгс * м). Расколоть гайку.
k) Подсоедините напорный и сливной шланги, как указано в пункте 5. Заполните гидравлическую систему в соответствии с пунктом 6.

Техническое обслуживание насоса:

Обслуживание насоса заключается в промывке проточного и предохранительного клапанов, если они загрязнены. Для этого:
a) открутите пробку на выходе насоса
b) снимите пружину и золотник клапана потока и установите пробку на место, чтобы предотвратить утечку масла.
c) Промойте золотник и предохранительный клапан, который установлен внутри золотника.
d) Соберите в обратном порядке.

Регулировка рулевого механизма на УАЗ патриот. Как это сделать? Как устранить стук в рулевой колонке на УАЗ Патриот

Рулевое управление УАЗ Патриот: 1 — Поворотный кулак рычаг; 2 — кулак поворотный правый; 3 — Опора шаровая правая; 4 — ремень; 5 — насос гидроусилителя рулевого управления; 6 — шланг нагнетания гидроагента; 7 — гидробак; 8 — всасывающий шланг; 9 — переходной шланг; 10 — рулевой механизм; 11 — чашка; 12 — Оппортальный шар слева; 13 — Кулак поворотный левый; 14 — рулевой наконечник; 15 — штуцер регулировочный; 16 — тяга рулевой трапеции; 17 — Рулевое управление войсковым.

Рулевое управление на гидроленте UAZ Patriot состоит из рулевого колеса, рулевой колонки и двух рулевых тяг, соединенных шаровыми шарнирами с закрученными кулаками передней подвески.

Рулевая колонка УАЗ Патриот: 1 — вал рулевого управления нижний; 2 — скоба крепления механизма регулировки угла наклона; 3 — опорная пружина; 4 — верхняя рулевая колонка; 5 — рулевое колесо; 6 — ручка рычага регулировки рулевой колонки; 7 — рулевая колонка нижняя; 8 — труба рулевой колонки; 9 — щечный сектор; 10 — рычаг регулировки рулевого колеса; 11 — гребень; 12 — возвратная пружина; 13 — Уплотнение.

Патриот, установленный в трубе рулевой колонки на двух подшипниках, передает крутящий момент от рулевого колеса на рулевой механизм через карданный вал., состоящий из прорези Vala, выдвижной вилки и карданных шарниров. Рулевое колесо Устанавливается на шлицы вала рулевой колонки и крепится к валу гайкой. К трубе рулевой колонки также прикреплен механизм регулировки угла наклона.

Рулевой механизм Parips: 1, 31 — гайки; 2 — перепускной клапан; 3, 19 — болты; 4, 18 — шайбы; 5 — боковая крышка картера; 6, 13, 15, 21 — кольца уплотнительные; 7, 24 — опорные кольца; 8, 23 — прокладки; 9 — шайба уплотнения вала подушки; 10, 20 — подшипники вала башни; 11 — вал отбойника; 12 — рулевой механизм; 14 — грабли-поршневые; 16 — корпус дозатора; 17 — Сильфон входного дерева; 22 — прокладка ограничителя; 25 — Корпус печати; 26 — защитное уплотнение вала вала; 27 — стопорное кольцо; 28 — Вал бланшировальной машины Tshaka; 29 — гидроусилитель руля; 30 — стоп-шайба.

В котлах установлен рулевой механизм УАЗ Патриот. Рулевой механизм закреплен на болтах рамы.
Винт рулевого механизма при вращении рулевого колеса выворачивается из гайки поршня (или превращается в нее), которая движется вместе с золотником. Давление жидкости в одной из полостей рулевого механизма увеличивается — гайка-поршень перемещается. Перемещаясь, гайка-поршень поворачивает вал рулевой башни, который, в свою очередь, через ленту рулевой трапеции поворачивает управляемые колеса.Рабочая жидкость, проходя через рулевой механизм, возвращается в бак по напорному шлангу.

Давление рабочей жидкости в гидросистеме УАЗ Патриот создается лопастным насосом, установленным на кронштейне двигателя. Привод насоса осуществляется поликлиновой лентой от шкива коленчатого вала двигателя. Установленные в насосе расходные материалы поддерживают необходимое давление рабочей жидкости в гидросистеме рулевого управления в зависимости от частоты вращения коленчатого вала.Бачок гидробака рулевого управления установлен на открытом пространстве на левом кронштейне брызговика и соединен шлангом с насосом гидросистемы и с ведущим отводом жидкости. При отказе от гидравлического устройства возможность управления автомобилем сохраняется, но усилие на рулевом колесе увеличивается.

Рулевая трапеция УАЗ Патриот состоит из рулевой, тайской тайги и регулируемых по длине колготок рулевой трапеции, наконечников руля, рычага поворотного кулака, поворотных кулаков и шариковых толкателей.

После определенного пробега вам потребовалась регулировка рулевого механизма на УАЗ Патриот, но вы не знаете, как подойти к этому на первый взгляд непростому. Вдобавок этот механизм иногда побеждал , что плохо сказывается на управляемости автомобиля.

В принципе работы по регулировке КПП можно проводить, сэкономив на мастерах. Кроме того, это отличный способ понять, как этот узел работает в вашем автомобиле.

Регулировка рулевого редуктора на УАЗ Патриот требуется тогда, когда чувствуется, что руль наливается определенной, нехарактерной тяжести.То ли вращение наблюдается в маленьких отелях, ход руля неровный.

Что нам нужно? В первую очередь отвертку, чаще всего вы будете использовать плоскую отвертку, а также гаечные ключи (19).

Между прочим, провести настройку такого механизма достаточно сложно, поэтому рекомендуется пригласить помощников.

Шаги регулировки ступеней рулевого управления

Обычно руль Reika Polluted Это связано с конструктивными особенностями механизма, перед работой его следует очистить от загрязнений. На нем расположен регулировочный винт, он нам нужен.Найти его несложно, он находится в центральной части картера, на его крышке.

Для защиты винта производитель устанавливает на него резиновую или пластиковую заглушку, сам винт легче искать. Заглушку перед регулировкой следует снять, это удобно делать плоской отверткой. Не теряйте его, он понадобится ей после окончания работ по настройке.

Чтобы регулировочный винт не сломался во время работы автомобиля, он защищен от сильного удара стопорной гайкой.Его следует ослабить, это можно сделать , используя размер 19 .

Для ослабления самого регулировочного винта потребуется второй человек. Его задача — крутить руль в разные стороны. Ваш — одновременно с этими поворотами руля попробуйте повернуть винт. Это создаст зазор между шестернями рулевой тяги.

Цель — добиться свободного вращения рулевого колеса. При этом свободный ход должен быть минимальным.Это как раз регулировка рулевого редуктора. После регулировки зазора затяните контргайку, при этом винт должен оставаться в предполагаемом положении.

Как и любой другой зубчатый механизм в автомобиле, компоненты рулевого механизма подвержены работе, которая приводит к осевому перемещению главного рулевого вала. Вы можете обнаружить эту проблему, когда положение передних колес выровнено прямо и делает резкий шаг рулевого колеса вверх.

Естественно, он должен быть соразмерным, не слишком сильным.Однако даже при небольшой силе удара, если червячный механизм изношен, возникает люфт.

После преодоления определенного пробега на УАЗ патриот понадобился рулевой редуктор. Многие владельцы этого автомобиля сталкиваются с таким. Плюс этот механизм не всегда качественно работает, что приводит к ухудшению уровня управляемости. транспортное средство. Если откровенно, то регулировочные работы можно провести самостоятельно, тем самым сэкономив определенную сумму на обращении с мастером. Кроме того, это будет отличная возможность разобраться, как именно работает этот узел.

Регулировка рулевого редуктора на УАЗ патриоте, чаще всего, необходима в те моменты, когда ощущение, что руль стал крутить с большим трудом. Или при повороте моменты появляются, когда его нанимают. Вращение тоже может быть не совсем равномерным.

Прежде чем продолжить, вам нужно будет получить некоторое оборудование. Итак, с собой у вас есть следующее:

• Отвертка с плоским образцом Classic.
• Набор ключей гаечных.

Последовательность

Для начала необходимо установить передние колеса в строго прямое положение, без малейших отклонений. Если вдруг кто-то решит этого не делать, все попытки отрегулировать коробку передач вряд ли увенчаются успехом, и работу придется переделывать. Далее вам нужно открыть капот железного коня и найти Б. моторный отсек. Та рулевая колонка. Чтобы не ошибиться, стоит взять инструкцию по эксплуатации, предназначенную для УАЗ Патриот, и посмотреть схемы, где будет четко расписано, в каких местах расположены основные механизмы.

Чаще всего грязная рулевая рейка. Объясняется это тем, что механизм имеет некоторые конструктивные особенности. Обязательно очистите его перед тем, как приступить к работе. Найдите на нем винт для регулировки. С его поиском сложностей возникнуть не должно. Он находится в центре Картера, на крышке.

Чтобы винт был максимально защищен от механических повреждений, при изготовлении ставится заглушка из пластика или резины. Заглушку необходимо удалить.Здесь пригодится плоская отвертка, сделать это намного проще. Сняв его, уберите на видное место, чтобы не потерять, ведь он еще пригодится по окончании работы.

Во время работы регулировочный винт может легко выломаться. Чтобы этого не произошло, его решили защитить от грубого нападения с помощью контргайки. Просто расслабь ее достаточно. Осталось подобрать ключ подходящего размера.

Кстати, это во время ослабления винта и потребуется помощь второго человека.Задача будет состоять в том, чтобы повернуть руль из стороны в сторону. Тот, кто стоит у винта, заодно должен попробовать его вывернуть. Такие движения дадут шанс создать небольшой зазор между шестернями тяги.

Задача добиться плавного вращения руля. При этом не забывайте о свободном прогрессе — он должен быть маленьким. Собственно это основная цель, которую преследуют при регулировке коробки передач. Как только зазор будет правильно выставлен, нужно затянуть стопорную гайку.Важно, чтобы винт находился в заданном положении.

Как известно, все зубчатые колеса имеют свойство производиться. Учитывая, что в автомобиле они эксплуатируются в условиях высоких нагрузок, разработка происходит довольно быстро. Это становится результатом того, что рулевые деревья смещаются вдоль оси. Проблема может быть раскрыта. Для этого колеса нужно поставить строго прямо и выполнить резкий шаг руля вверх. Понятно, что силу нужно применять рационально, она ничего не повредит.Но даже если при толчке будет ощущаться слабый люфт, значит, с червячным механизмом не все в порядке.

В принципе проблема решена. Для этого только следует разобрать рулевой редуктор и под его крышку поставить дополнительную прокладку. Лучше всего, если она будет прямо под каждым из крепежных болтов. Если люфт слабый, такая манипуляция поможет решить проблему. Но когда производство слишком серьезное, то коробку передач нужно менять полностью. К работам профессионалов уже рекомендуется привлекать профессионалов, ведь без определенных навыков и оборудования совершенно не получится.

Рулевое управление:
1 — Поворотный кулак;
2 — кулак поворотный правый;
3 — Опора шаровая правая;
4 — ремень;
5 — насос гидроусилителя рулевого управления;
6 — шланг впрыска гидроагента;
7 — гидробак;
8 — всасывающий шланг;
9 — шланг редукционный;
10 — рулевой механизм;
11 — чашка;
12 — Оппортальный шар слева;
13 — Кулак поворотный левый;
14 — рулевой наконечник;
15 — штуцер регулировочный;
16 — тяга рулевой трапеции;
17 — тайская рулевая башня

Рулевое управление, оснащенное водяной водой, автомобилей УАЗ Патриот.(Рис. 8.1) состоит из рулевого колеса, рулевой колонки и двух рулевых тяг, соединенных шаровыми шарнирами с закрученными кулаками передней подвески.

Рулевая колонка:
1 — вал рулевого управления нижний;
2 — скоба крепления механизма регулировки угла наклона;
3 — Пружина опорная;
4 — верхняя рулевая колонка;
5 — рулевое колесо;
6 — ручка рычага регулировки рулевой колонки;
7 — рулевая колонка нижняя;
8 — труба рулевой колонки;
9 — щечный сектор;
10 — рычаг регулировки рулевого колеса;
11 — гребешок;
12 — Пружина возвратная;
13 — Уплотнение

Рулевой вал, установленный в трубе рулевой колонки на двух подшипниках, передает крутящий момент от рулевого колеса к рулевому механизму через приводной вал, состоящий из шлицевого вала, скользящей вилки и карданных шарниров.Рулевое колесо устанавливается на шлицы вала рулевой колонки и крепится к валу гайкой. К трубе рулевой колонки также прикреплен механизм регулировки угла наклона.

Рулевой механизм:
1, 31 — гайки;
2 — перепускной клапан;
3, 19 — болты;
4, 18 — шайбы;
5 — крышка картера боковая;
6, 13, 15, 21 — кольца уплотнительные;
7, 24 — кольца опорные;
8, 23 — прокладки;
9 — Шайба уплотнительная манжета вала;
10, 20 — подшипники вала башни;
11 — вал отбойника;
12 — рулевой механизм;
14 — грабли-поршневые;
16 — корпус дозатора;
17 — пыльник первичного вала;
22 — прокладка ограничителя;
25 — Корпус пломбы;
26 — защитное уплотнение вала вала;
27 — кольцо стопорное;
28 — Вал бланшировальной машины Tshaka;
29 — гидроусилитель руля;
30 — шайба стопорная

Рулевой механизм установлен в пространстве субуправления. Рулевой механизм закреплен на болтах рамы.
Винт рулевого механизма при вращении рулевого колеса выворачивается из гайки поршня (или превращается в нее), которая движется вместе с золотником. Давление жидкости в одной из полостей рулевого механизма увеличивается — гайка-поршень перемещается. Перемещаясь, гайка-поршень поворачивает вал рулевой башни, который, в свою очередь, через ленту рулевой трапеции поворачивает управляемые колеса. Рабочая жидкость, проходя через рулевой механизм, возвращается в бак по напорному шлангу.Давление рабочей жидкости в гидросистеме создается лопастным насосом, установленным на кронштейне двигателя. Привод насоса осуществляется поликлинической лентой от шкива коленчатого вала двигателя. Установленные в насосе расходные материалы поддерживают необходимое давление рабочей жидкости в гидросистеме рулевого управления в зависимости от частоты вращения коленчатого вала. Бачок гидробака рулевого управления установлен на открытом пространстве на левом кронштейне брызговика и соединен шлангом с насосом гидросистемы и с ведущим отводом жидкости. При отказе от гидравлического устройства возможность управления автомобилем сохраняется, но усилие на рулевом колесе увеличивается.
Рулевая трапеция состоит из рулевой, грудастой тяги и регулируемых по длине колготок рулевой трапеции, наконечников руля, рычага поворотного кулака, поворотных кулаков и шарикового толкателя.

Продажа автозапчастей и аксессуаров

Запустите двигатель

Ремонт старого автомобиля или улучшение повседневной езды? На eBay есть все необходимое для обслуживания вашего автомобиля, грузовика или мотоцикла, не говоря уже о деталях для лодок, прицепов, автофургонах, квадроциклах и многом другом.Покупайте в Интернете автомобильные запчасти, включая автомобильные аксессуары и электронику, и демонстрируйте свои любимые бренды с помощью одежды и знаков. Вы даже можете сэкономить деньги, просматривая скидки на автозапчасти и бывшие в употреблении автомобильные запчасти.

Отремонтируйте вашу поездку с помощью правильных автозапчастей

Если вы никогда не меняли свечу зажигания или постоянно возитесь с ней под капотом, на eBay есть множество инструментов для ремонта. Замените перегоревшие лампы, просмотрев нашу категорию фар, где вы найдете запасные части OEM и многое другое.Скрипучие тормоза? Вы найдете все необходимое для тормозов легковых и грузовых автомобилей, включая тормозные колодки и дисковые роторы. eBay Motors лучше, чем магазин автозапчастей, потому что у нас есть все необходимое для правильного выполнения работы, и многие из наших продавцов предлагают бесплатную доставку. Посетите блог eBay Motors, чтобы узнать, как делать статьи в блоге DIY.

Улучшите интерьер вашего автомобиля

На самом деле, вы будете проводить больше времени, глядя на интерьер вашего автомобиля, чем на внешний вид, поэтому потратите время на то, чтобы сделать его комфортным и привлекательным.Обновите коврики, сделав покупки в нашем ассортименте передних и задних сидений, представленных в радужных цветах и ​​узорах. Если вам не хватает подстаканников, выберите несколько типов и стилей, в том числе те, которые предназначены для вашего мобильного телефона. С правильными автомобильными аксессуарами для любого типа транспортного средства вам гарантирована комфортная поездка.

Взгляд на экстерьер

Хотите повысить производительность своей выхлопной системы? Посмотрите, какие решения доступны в нашей категории выхлопных газов.Думаете об обновлении колес или шин? Какими бы ни были ваш обод или шина, среди наших автозапчастей вы найдете множество вариантов.

Магазин всех дополнительных услуг

Если вы ищете аксессуары для тела, попробуйте одну из наших воздушных плотин. Или, может быть, в вашем будущем расширитель крыльев? У нас их тоже много. А если ваш район подвержен грязи и наводнениям, защита от брызг может быть правильным решением. Если вы скоро путешествуете, купите багаж и велосипедные стойки для крыши или багажника и узнайте, сколько груза вы можете взять с собой в следующий раз, когда взлетите.

Масло для УАЗ 452/3741 серии 220695 (2011 г.в.). Какое масло лучшее? Консультации по смазке

• Двигатель ЗМЗ 4091

  Объем: 6,5 литра

• Дифференциал передний

  Объем: 0,88 литра

• Передний дифференциал Съемный

  Объем: 1,25 литра

• Дифференциал задний

  Объем: 0,8 литра

• Задний дифференциал Съемный

  Объем: 1,3 литра

• Гидравлическая тормозная система

  Емкость: 0,5-0,6 литра

• Гидравлическая система сцепления

  Емкость: 0,2 литра

• Раздаточная коробка

  Емкость: 0,7 литра

• Коробка передач механическая 5/1

  Емкость: 1 литр

• Система охлаждения

  Объем: 13,7 литра

• Рулевой редуктор

  Объем: 1,3 литра

«Чумная крыса» и другие заговоры Джереми Кларксона о русских машинах

Телевизионная сеть, принадлежащая Министерству обороны России, сообщила в четверг, что Джереми Кларксон рассматривает свое предложение о создании российского автомобильного шоу.

В письме ведущему Top Gear, опубликованном на веб-сайте телекомпании «Звезда», телеканал выразил свою «глубокую честь» Кларксону, который был уволен BBC на этой неделе за нападение на члена продюсерской группы Top Gear.

Но честь может пойти только в одном направлении. Кларксон бывал в России раньше и говорил о своих машинах очень неуважительно.

Лада Рива

«Я не знаю, где была сделана машина, на которой я ехал. И кто ее сделал.Но я подозреваю, что он был очень зол на что-то, потому что это было ужасно. Рулевая колонка оказалась приваренной к приборной панели, чтобы она не поворачивалась. Тормоза заставили машину немного ускориться и в то же время резко повернуть налево. Кнопки на приборной панели, по-видимому, были установлены Джанет Эллис из Blue Peter, а двигатель явно был снят с бетономешалки, которая последние 30 лет потратила на то, чтобы пережевывать солдат повстанцев в Южном Судане ».

«Это как таракан.Он мог пережить ядерный взрыв. Это невероятно сложно. Он выдерживает удары молота, но не воду ».

«Двигатель был разработан для работы на российском бензине с октановым числом 76. Это не совсем бензин. Это пряная вода».

Российский Джип УАЗ-469

«У машины есть двигатель, но сложно сказать, какой… Если это дизель, то он действительно очень грубый. Если это бензин, его нужно вынести на улицу и расстрелять. Никаких испытаний, никакого последнего завтрака и никаких цветов, пожалуйста.К тому же он фантастически плохо оборудован. Вы получаете рог, что вполне справедливо, потому что это жизненно важно во Вьетнаме. Но это все ».

«Это худшая машина в мире, судя по всему… У этой машины нет никаких преимуществ».

«Избегайте этого, как если бы вы избегали бубонной крысы. Неудивительно, что вьетнамцы были рады видеть спину русских, если бы это была их идея технической помощи».

Разборка рулевой колонки Буханка УАЗ.Легендарная буханка УАЗ. Тюнинг, ремонт. Регулировка гидроусилителя руля

Устройство и принцип работы рулевой механизм УАЗ буханка

В автомобиле есть механизм, который был изобретен в самом начале автопрома — это рулевой механизм … Основное назначение этого механизма — такой же, как и в известном усилителе рулевого управления, а именно, чтобы помочь водителю повернуть руль, компенсируя сопротивление колес. Другими словами, если бы в машине не было этого важного устройства, с каждым поворотом руля водителю пришлось бы прикладывать довольно много усилий.

Данный механизм выполнен в виде отдельного блока рулевой системы . Он состоит либо из шестерен, либо в виде червячного вала.

Механизм работы и устройство редуктора

Устройство рулевого механизма УАЗ

Этот текст будет посвящен общему принципу работы коробки передач, и разбору этого механизма на конкретном примере, а именно на знаменитой машине УАЗ 469, или как ее еще называют — « буханка ».

Начнем с того, что подавляющее большинство, если не все, редукторы сделаны из цельного чугуна и сварены со сталью. Использование именно этих материалов придает этому механизму необходимые параметры жесткости и прочности с учетом специфики его устройства. Под паяным чугуном находятся довольно простые элементы трансмиссии: шестерни, валы, подшипники, ремни, шестерни и т. Д. Также возможны конфигурации, в которых предусмотрено расположение смазочного элемента внутри механизма.Это позволяет смазывать шестерни и подшипники внутри коробки передач «УАЗ Буханка ».

Сегодня известно множество различных конфигураций, в которых рулевой механизм , однако наиболее распространенным является червячный механизм. входят в комплектацию абсолютно всех современных автомобилей с системой КПП на рулевом колесе, в том числе УАЗ 469 ( буханка ). Эти системы предполагают передачу крутящего момента с помощью червячной передачи, состоящей в основном из специального червячного винта и шестерня червячная.

Так называемый «червяк», установленный в коробке передач «УАЗ 469», выполнен в виде литой детали из прочнейшего сплава. Внешне он похож на сердечник в известной мясорубке, говоря термином, резьба на червяке выполнена трапециевидной формы. Что касается червячного колеса, то оно мало чем отличается от обычной шестерни, но резьба на этом элементе выполнена особенно тщательно и буквально точно подогнана под форму резьбы червяка.

УАЗ — Ремонт

Разборка, устранение неисправностей и регулировка.А также сравнение с другими рулевыми колонками.

Снятие руля с автомобиля УАЗ

Снятие рулевого с автомобиля колеса УАЗ .

Шестерни для коробок передач той же мощности, что и в УАЗ 469 буханка из прочных материалов, как правило, либо чугун, не ломающийся под действием большой силы, либо прочный стальной сплав, из них делается сердечник. Зубья изготовлены из специальных антифрикционных материалов повышенной прочности.Червячная передача наиболее эффективна в машинах, где ожидается высокий крутящий момент в сочетании с низкой угловой скоростью.

Достоинства и недостатки

К достоинствам КПП автомобиля УАЗ 469 можно отнести четыре фактора:

1. Самоторможение;
2. Высокий коэффициент подчиненного отношения, несмотря на то, что используются всего две части;
3. Достаточно небольшой уровень шума, возникающий при работе механизма;
4. Плавный ход.

Также существенным преимуществом червячного редуктора по сравнению с шестерней является то, что контакт между звеньями осуществляется по всей длине линии, а не в одной точке, как у шестерни. . Также огромным плюсом является компактность червячной передачи, несмотря на то, что передаточное число у обеих систем одинаковое.

Что касается минусов, то они весьма существенны:

1. Такой редуктор имеет высокий уровень износа;
2. Из-за высокой силы трения деталей выделяет большое количество тепла;
3. Механизм довольно часто заклинивает;
4. А также дает относительно невысокий КПД.

Чтобы механизм меньше заклинивал и меньше изнашивался, его нужно постоянно регулировать, ухаживать, при сборке соблюдать все нюансы. Однако даже в этом случае полностью избавиться от недостатков не удастся, даже если брать во внимание более новый автомобиль УАЗ-патриот.

Нюансы ремонта и износа КПП

В нашей жизни ничто не вечно, как бы грустно это ни звучало. Любой, даже самый надежный механизм выходит из строя, выходит из строя и хорошо, если после этого его необходимо отремонтировать.Червячная передача, устанавливаемая на УАЗ , буханка или Патриот, не исключение.

Самая частая проблема, с которой автовладельцы сталкиваются с этим рулевым механизмом, — это протечка коробки передач. Может течь по двум причинам:

• Коррозия первичного вала;
• Протекает сальник.

В обоих случаях основным признаком «болезни» является подтекшая мелочь, которую можно найти прямо под своим УАЗ 469 буханка … Но сложность ремонта будет другая.В первом случае вам придется отшлифовать вал и провести операцию термического напыления. Вторую проблему решить проще, нужно лишь поменять прокладки и манжеты на сальнике, старые можно просто выбросить.

Еще одна проблема в коробках передач на УАЗ буханка и Патриот это ощущение, что руль стал тугим. В этом случае придется ехать на ближайшую станцию ​​техобслуживания, где измеряют уровень приложенных усилий при повороте руля и выносят вердикт.Своими руками ремонт лучше не проводить, ведь нужна специальная техника и, конечно же, знания.

выводы

С учетом всего вышеизложенного можно сделать вывод, что коробка передач на УАЗ 469 и более новой модели Патриот вещь достаточно надежная и значимость этого механизма продиктована годами эксплуатации. Но, хоть и заслуживает уважения, у системы есть и недостатки, которые обязательно нужно знать и учитывать.

Просмотров публикации: 6

Чтение 5 мин.

Рулевой механизм — именно этот механизм десятилетиями помогает водителям поворачивать рулевое колесо, можно сказать, он отец гидроусилителя руля.

В машине есть механизм, который изобрели в самом начале автомобилестроения — это. Основное назначение этого механизма такое же, как и у всем известного гидроусилителя руля, а именно — помогать водителю поворачивать рулевое колесо, компенсируя сопротивление колес. Другими словами, если бы в машине не было этого важного устройства, с каждым поворотом руля водителю пришлось бы прикладывать довольно много усилий.

Этот механизм выполнен как отдельный узел рулевой системы. Он состоит либо из шестерен, либо в виде червячного вала.

Механизм работы и устройство редуктора

Этот текст будет посвящен общему принципу работы коробки передач, и разбору этого механизма на конкретном примере, а именно на известной машине УАЗ 469 или, как его еще называют «буханка».

Начнем с того, что подавляющее большинство, если не все, редукторы сделаны из цельного чугуна и сварены со сталью.Использование именно этих материалов придает этому механизму необходимые параметры жесткости и прочности с учетом специфики его устройства. Под паяным чугуном находятся довольно простые элементы трансмиссии: шестерни, валы, подшипники, ремни, шестерни и т. Д. Также возможны конфигурации, в которых предусмотрено расположение смазочного элемента внутри механизма. Это дает возможность смазывать шестерни и подшипники внутри коробки передач УАЗ Буханка.

Сегодня известно много различных конфигураций рулевого механизма, но механизм червячной передачи остается наиболее распространенным.

Входит в комплектацию абсолютно всех современных автомобилей с системой КПП на руле, в том числе УАЗ 469 (буханка). Эти системы включают передачу крутящего момента с помощью червячной передачи, которая состоит в основном из специального червячного винта и зубчатого червячного колеса.

Так называемый «червяк», установленный в КПП «УАЗ 469», выполнен в виде литой детали из прочнейшего сплава. Внешне он похож на сердечник в известной мясорубке, говоря термином, резьба на червяке выполнена трапециевидной формы.Что касается червячного колеса, то оно мало чем отличается от обычной шестерни, но резьба на этом элементе сделана особенно тщательно и буквально точно подогнана под форму резьбы червяка.

Шестерни для коробок передач такой мощности, как в буханке УАЗ 469, изготавливаются из прочных материалов, обычно это либо чугун, не ломающийся под большой силой, либо прочный сплав стали, из них делается сердечник. Зубья изготовлены из специальных антифрикционных материалов повышенной прочности.Червячная передача наиболее эффективна в машинах, где ожидается высокий крутящий момент в сочетании с низкой угловой скоростью.

Достоинства и недостатки рулевого механизма

К достоинствам КПП автомобиля УАЗ 469 можно отнести четыре фактора:

1. Самоторможение;
2. Высокий коэффициент подчиненного отношения, несмотря на то, что используются всего две части;
3. Достаточно небольшой уровень шума, возникающий при работе механизма;
4. Плавный ход.

Также значительным преимуществом червячной коробки передач по сравнению с зубчатой ​​передачей является то, что контакт между звеньями осуществляется по всей длине линии, а не в одной точке, как у шестерни. Также огромным плюсом является компактность червячной передачи, несмотря на то, что передаточное число у обеих систем одинаковое.

Что касается минусов, то они весьма существенные:

1. Такая коробка передач имеет высокий уровень износа;
2. Из-за высокой силы трения деталей выделяет большое количество тепла;
3. Механизм довольно часто заклинивает;
4. А также дает относительно невысокий КПД.

Чтобы механизм меньше заклинивал и меньше изнашивался, его нужно постоянно регулировать, ухаживать, при сборке соблюдать все нюансы. Однако даже в этом случае полностью избавиться от недостатков не удастся, даже если брать во внимание более новый автомобиль УАЗ-патриот.

Нюансы ремонта и износа КПП

В нашей жизни ничто не вечно, как бы грустно это ни звучало. Любой, даже самый надежный механизм выходит из строя, выходит из строя и хорошо, если после этого его необходимо отремонтировать.Червячная передача, устанавливаемая на Буханку УАЗ или Патриот, не исключение.

Самая частая проблема, с которой автовладельцы сталкиваются с этим рулевым механизмом, — это протечка коробки передач. Может течь по двум причинам:

• Коррозия первичного вала;
• Протекает сальник.

В обоих случаях основным признаком «болезни» является небольшая протечка, которую можно найти прямо под вашей буханкой УАЗ 469. Но сложность ремонта будет разной. В первом случае вам придется отшлифовать вал и провести операцию термического напыления.Вторую проблему решить проще, нужно лишь поменять прокладки и манжеты на сальнике, старые можно просто выбросить.

Еще одна проблема в коробках передач на Буханке УАЗ и Патриоте — ощущение, что руль стал круто крутить. В этом случае придется ехать на ближайшую станцию ​​техобслуживания, где измеряют уровень приложенных усилий при повороте руля и выносят вердикт. Ремонт своими руками лучше не проводить, ведь потребуется специальная техника и, конечно же, знания.

выводы

С учетом всего вышеизложенного можно сделать вывод, что коробка передач на УАЗ 469 и более новой модели Патриот вещь достаточно надежная и значимость этого механизма продиктована годами эксплуатации. Но, хоть и заслуживает уважения, у системы есть и недостатки, которые обязательно нужно знать и учитывать.

Неотъемлемой частью любого транспортного средства является рулевое управление (РУ), благодаря которому обеспечивается безопасность движения в автомобиле, изменяется направление движения, выполняются различные маневры.На внедорожнике УАЗ Патриот с гидроусилителем в устройство системы РУ входят: рулевая колонка, рулевое колесо, пара рулевых тяг, поворотные кулаки и шаровые опоры.

У внедорожника рулевая колонка, в которой расположен вал управления с двумя подшипниками. Крутящий момент передается от рулевого колеса к рулевому механизму благодаря карданному валу, сам карданный вал состоит из шарниров и скользящей вилки.

Рулевая колонка УАЗ Патриот крепится к рулевому колесу на шлицах вала и крепится к валу гайкой; В колонне также есть механизм, с помощью которого можно регулировать угол наклона.Весь механизм РУ расположен в моторном отсеке, картер которого закреплен на раме болтами.

Рулевой привод в составе:

• Сошка;
• Сошка упорная;
• Рулевая тяга регулируется по длине;
• Наконечники рулевой тяги;
• Рычаг поворотного кулака;
• Кулак округлый;
• Шариковый палец.

Рулевой механизм

Со временем случается, что рулевое колесо УАЗ Патриот начинает давать сбои, основная причина — выход из строя гидроусилителя или коробки передач.Знаки, говорящие о необходимости регулировки или замены, следующие:

• Во время движения слышны скрипы и посторонние шумы;
• Рулевое колесо вращается неравномерно;
• При вращении руля возникают задиры или заеды;
• Люфт на коробке передач.

Регулировка коробки передач не сложная процедура, и вы можете сделать это самостоятельно, для этого болт должен быть вкручен так, чтобы было максимальное сжатие, затем он фиксируется в этом положении, после этой процедуры рулевое колесо начнет раскручиваться. поверните сильнее.Если регулировка не удалась, то нужно заменить гидроусилитель.

Регулировка

Для проведения работ по настройке необходимо подготовить все необходимые инструменты:

• Плоскогубцы для откручивания гаек;
• Набор ключей гаечных;
• звездообразный наконечник Т-30;
• Смазка WD-40.

После того, как весь инструмент подготовлен, можно переходить к настройке усилителя:

После проведения работ необходимо проверить плавность хода сошки без заклинивания, допускается наличие небольшого люфта.Затем все наконечники устанавливаются на место и проверяется работа механизма во время движения.

Ремонт

Корпус рулевой колонки внедорожника УАЗ Патриот имеет слабое место, это резьба, куда вкручивается болт, и при регулировке целостность резьбы может нарушиться, это связано с низким качеством металла. Проблема решается следующим образом:

После этой процедуры вы можете внести необходимые корректировки.

Подрулевые переключатели

Для удобства выполнения некоторых манипуляций в автомобиле предусмотрены специальные переключатели, которые расположены под рулевым колесом.

Подрулевые переключатели УАЗ Патриот имеют конструкцию, состоящую из двух переключателей, в виде пары пластиковых рычагов, расположенных под рулевой колонкой. Устройство, расположенное слева, отвечает за:

• Правый указатель поворота работает;
• Токарь левый;
• Включение и выключение дальнего и ближнего света;
• Возможность мигания дальним светом.

Эти функции очень важны во время движения, без них движение автомобиля запрещено.Правый подрулевой переключатель отвечает за:

• Переключение оборотов дворников;
• Одновременное включение дворников и омывателя лобового стекла;
• Задний дворник в комплекте;
• Одновременное включение заднего омывателя и дворника.

Конечно, работоспособность второго рычага менее важна, но движение в дождливую погоду или снег будет затруднено.

Полезное видео

Рекомендуем ознакомиться с видео:

Подводя итоги, можно сделать вывод, что этот механизм всегда должен быть в исправном состоянии, иначе управлять автомобилем становится небезопасно.В случае возникновения каких-либо неисправностей все ремонтные работы можно провести самостоятельно.

Рисунок: 5.1. Рулевой механизм автомобилей семейства УАЗ-31512:
1 — блок-картер; 2.39 — втулки; 3 — манжета; 4 — сошки; 5 — шайба; 6.33 — гайки; 7 — сальник; 8.14 — подшипники; 9 — заглушка; 10 — вал рулевого механизма; 11 — червяк; 12 — нижняя крышка; 13 — регулировочные шайбы; 15 — ось ролика; 16 — вал сошки роликовый; 17 — вал сошки; 18 — болты крепления картера; 19 — шарнир; 20 — стопорное кольцо; 21 — защитная шайба; 22 — пружина; 23 — кольцо расширительное; 24 — подшипники; 25 — провод звукового сигнала; 26 — контактная втулка; 27 — винт; 28.29 — втулки пластиковые; 30 — рулевое колесо; 31 — вал рулевой; 32 — регулировочный винт; 34 — стопорная шайба; 35 — штифт; 36 — подшипник; 37 — боковая крышка картера; 38 — прокладка

Рисунок: 5.3. Рулевой привод автомобилей семейства УАЗ-31512:
1 — рычаги рулевой трапеции; 2 — поперечная рулевая тяга; 3 — сошка рулевого механизма; 4 — сошки упорные; 5 — рычаг поворотного кулака

Рисунок: 5.4. Рулевой привод автомобилей семейства УАЗ-3741:
1 — продольная рулевая тяга; 2 — рычаг продольной рулевой тяги; 3, 6 — рычаги рулевые трапеции; 4, 7 — концы поперечной рулевой тяги; 5 — тяга рулевая поперечная

Рулевое управление автомобиля состоит из рулевого механизма червячного типа с рулевым колесом (рис.5.1, 5.2) и рулевой привод (рис. 5.3, 5.4).

Рисунок: 5.5. Тип рулевого механизма винт-шарик-гайка-сектор:
1 — корпус рулевого механизма; 2 — вал-сектор; 3 — гайка рельса; 4 — шары; 5,21,24 — стопорные кольца; 6,9,20,25 — защитные кожухи; 7 — карданный шарнир; 8 — втулка; 10 — манжета; 11 — винтовые подшипники; 12 — болты крепления рулевого механизма к раме; 13 — регулировочные шайбы; 14 — винт; 15 — сошки; 16 — нижняя крышка картера; 17, 23, 26 — кольца уплотнительные; 18 — гайка; 19 — шайба; 22 — ролики; 27 — защитное кольцо; 28 — валосекторное опорное кольцо; 29 — заливная пробка; 30 — паз направляющей шарика; 31 — шаровая направляющая колодка; 32 — сливная пробка; 33 — пробка

Рисунок: 5.6. ГУР:
1 — гайка; 2, 5, 6, 19, 21, 22, 35, 39 — кольца уплотнительные; 3 — стекло; 4, 10 — упорные подшипники; 7 — поршневая рейка; 8 — винт; 9 — блок-картер; 11 — штуцер нагнетательного шланга; 12 — штуцер сливного шланга; 13 — рукав; 14 — манжета; 15 — торсион; 16, 38 — штифты; 17 — шаровая направляющая; 18 — шары; 20 — канал в картере; 23 — сошки; 24 — гайка сошки; 25 — нижняя защитная крышка; 26 — стопорные кольца; 27 — шайбы регулировочные; 28 — опоры вала сошки; 29 — ролики; 30 — вал сошки; 31 — верхняя защитная крышка; 32 — ротор; 33 — защитный колпак; 34 — корпус распределителя; 36 — канал в корпусе распределителя; 37 — болты крепления корпуса распределителя к картеру

На некоторых автомобилях семейства УАЗ-31512 рулевой механизм гайково-винтовой секторного типа устанавливается без гидроусилителя (рис.5.5) или с гидроусилителем (рис. 5.6).

Техническое обслуживание Рулевое управление отличается только регулировкой рулевых механизмов.
Своевременно затяните болты крепления картера рулевого управления к лонжерону рамы, проверьте крепление пальцев рулевой тяги, сошки и рычага поворотного кулака. Проверьте свободный ход рулевого колеса, отрегулируйте рулевой механизм, смажьте шарниры рулевой тяги и долейте масло в рулевой механизм или масляный бак (в случае рулевого механизма с гидроусилителем) согласно таблице смазки.

Рисунок: 5.7. Шарнир рулевой тяги:
1 — заглушка; 2 — пружина; 3 — пятка; 4 — шайба нижняя сферическая; 5 — шайба верхняя сферическая; 6 — защитное кольцо; 7 — крышка пружины; 8 — шплинт; 9, 13 — гайки; 10 — шаровая цапфа; 11 — бисквит; 12 — наконечник; 14 — тяга

При наличии люфта в шарнирах рулевых тяг завинтить заглушку 1 до упора (рис. 5.7), затем отвернуть ее на 1/2 оборота и закрыть в этом положении.
Периодически проверяйте затяжку гаек на концах рулевых тяг.
Не допускайте зазоров в конических соединениях рычагов и штифтов.
Для их устранения отверните гайку и затяните ее до упора.
Отсутствие затяжки этих соединений приведет к износу конических отверстий в рычагах, что потребует замены деталей.

При обслуживании автомобилей семейства УАЗ-31512 обращайте внимание на состояние крепления подшипников в вилках рулевого шарнира.
При появлении радиального люфта в шарнире (осевое перемещение крестовины в подшипниках) произвести дополнительную пробивку подшипников в вилках.Черновая обработка таким образом, чтобы предотвратить раздавливание втулки подшипника.

Подшипники крестовины при сборке на заводе содержат смазку Литол-24 и во время эксплуатации добавлять ее не требуется.

Обслуживание системы гидроусилителя руля заключается в проверке натяжения приводного ремня насоса, проверке герметичности шлангов и их соединений, проверке герметичности уплотнений насоса и рулевого механизма, проверке уровня и замене масла в масляном баке. .

Проверка люфта рулевого колеса

Состояние рулевого механизма считается нормальным и не требует регулировки, если свободный ход рулевого колеса в положении по прямой не превышает 10 градусов, что соответствует 40 мм при измерении на ободе рулевого колеса.

Если имеется гидроусилитель руля, проверьте свободный ход рулевого колеса при работающем двигателе на холостом ходу, поворачивая рулевое колесо в одну или другую сторону до тех пор, пока передние колеса не начнут вращаться.

В случае рулевого механизма без усилителя рулевого управления проверьте свободный ход, приложив усилие 7,5 Н (0,75 кгс) к ободу рулевого колеса в обоих направлениях. Если люфт больше указанного, то перед тем, как приступить к регулировке рулевого механизма, проверьте крепление рулевого механизма, состояние шарниров рулевой тяги, состояние шарнира рулевой колонки, затяжку болты крепления вилок шарнира и отсутствие люфта в шлицевом соединении карданного вала, затяжка гаек крепления сошки и рычага крепления рулевого колеса.

Натяжение приводного ремня насоса гидроусилителя руля

При нормальном натяжении ремня его прогиб посередине между шкивами коленчатого вала и насосом при нажатии на ремень с усилием 39 Н (4 кгс) должен составлять 12–17 мм. При необходимости натяните ремень, перемещая насос по кронштейну для его крепления к двигателю. Для этого ослабьте болты крепления насоса к кронштейну, переместите насос с натяжным винтом до нормального натяжения ремня и затяните болты крепления насоса.Замените ремень, если он поврежден или чрезмерно растянут.

Проверка уровня и замена масла в гидроусилителе

При проверке уровня масла в масляном баке передние колеса должны быть прямыми.
Залейте масло до уровня заливной сетки масляного бака или не более чем на 5 мм выше его. Масло необходимо предварительно профильтровать через фильтр со степенью фильтрации не более 40 микрон.
В качестве рабочей жидкости используется всесезонное масло марки «П».
Объем залитого масла — 1 шт.1 л.
Меняйте масло и фильтр в маслобаке каждые 100 000 км или 2 года эксплуатации.
Также замените масло при ремонте или регулировке рулевого механизма.

Заправка системы
1. Снимите крышку масляного бака, залейте масло до появления над сеткой фильтра (не более 5 мм).
2. Не запуская двигатель, поверните рулевое колесо или входной вал механизма от упора к упору до тех пор, пока пузырьки воздуха не выйдут из масла в баке. Долейте масло в бак.При прокачке отсоединить тягу сошки от сошки или вывесить передние колеса.
3. Запустите двигатель, доливая масло в бак.
Примечание В случае обильного вспенивания масла в баке, что указывает на попадание воздуха в систему, остановите двигатель и дайте маслу отстояться не менее 20 минут (пока из масла не выйдут пузырьки воздуха). Осмотрите места подключения шлангов к агрегатам системы гидроусилителя и при необходимости устраните утечки.
4. Дайте двигателю поработать 15–20 секунд и прокачайте систему гидроусилителя рулевого управления, чтобы удалить остаточный воздух из рулевого механизма, повернув рулевое колесо от упора к упору, не удерживая его в крайних положениях, по три раза в каждом. направление.
5. При необходимости долейте масло в бак.
6. Установите крышку на резервуар и вручную затяните гайку крышки.
7. Присоедините тягу сошки, затяните и зафиксируйте гайку шариковой шпильки.

Сервисные клапаны подачи и сброса насоса

Если проточный и предохранительный клапаны загрязнены, промойте их.
Для этого:
1. Отвинтите заглушку, расположенную над выпускным отверстием насоса.
2. Снимите пружину и золотник с проточного клапана и замените заглушку, чтобы предотвратить утечку масла.
3. Промойте золотник и предохранительный клапан, установленный внутри золотника.
4. Соберите в обратном порядке.

Регулировка червячного рулевого механизма

Рулевой механизм необходимо отрегулировать, чтобы исключить зазоры, возникающие между червяком и роликом.

Рисунок: 5.8. Проверка осевого зазора в червячных подшипниках

Начните регулировку с проверки осевого зазора в червячных подшипниках.
Для этого возьмитесь за колонку ладонью так, чтобы большой палец коснулся конца ступицы рулевого колеса, и поверните рулевое колесо в обоих направлениях на определенный угол (рис. 5.8). Когда червячные подшипники изношены, палец ощущает осевое перемещение ступицы рулевого колеса относительно трубы рулевой колонки. Если нет осевого перемещения червяка, отрегулируйте только зацепление ролика с червяком.

Регулировку затяжки червячных подшипников ( ) проводят с помощью прокладок 13 (см. Рис. 5.1), установленных между картером и нижней крышкой картера рулевого механизма, в следующем порядке:
1. Снимите рулевой механизм с крепления. транспортное средство.
2. Слить масло из картера.
3. Закрепите рулевой механизм в тисках.
4. Отвинтите гайку 33 и снимите стопорную шайбу 34 с регулировочного винта 32.
5. Отверните болты крепления боковой крышки картера 37.
6. Слегка ударяя медным или алюминиевым пробойником по торцу вала сошки 17, снимите вал сошки вместе с роликом и крышкой и осторожно снимите проставку 38.
7. Выкрутите болты нижней крышки картера 12 и снимите крышка.
8. Осторожно снимите тонкую бумажную прокладку 13.
9. Установите на место нижнюю крышку, затяните болты и проверьте осевое перемещение червяка.
10. Если осевое перемещение сохраняется, снова снимите нижнюю крышку, снимите толстую прокладку и замените ранее снятую тонкую на ее место.Не снимайте более одной прокладки
11. Вращая червяк 11, окончательно проверьте затяжку подшипников 8 и 14. При правильной затяжке роликовых подшипников червяка усилие, необходимое для поворота рулевого колеса, должно составлять 2,2- 4,5 Н (0,22-0,45 кгс) (без установленного вала сошки).
Проверить затяжку подшипников с помощью динамометра (рис. 5.9).

Рисунок: 5.9. Проверка затяжки червячных подшипников динамометром

Регулировку зацепления ролика с червяком автомобилей семейства УАЗ-31512 (регулировка на автомобилях семейства УАЗ-3741 производится аналогично ) производите в следующем порядке:
1.Установите рулевое колесо прямо.
2. Отсоедините рулевую тягу от сошки.
3. Отвинтите гайку 33 (см. Рис. 5.1) и снимите стопорную шайбу 34 с регулировочного винта 32.
4. Поверните регулировочный винт 32 по часовой стрелке, чтобы устранить зазор зацепления.
5. Наденьте стопорную шайбу. Если отверстие в шайбе не совпадает со штифтом, поверните регулировочный винт так, чтобы отверстие в шайбе совместилось со штифтом.
6. Навинтите гайку 33 на регулировочный винт и, покачивая рукой рулевое управление, убедитесь, что в зацеплении нет люфта.
7. Проверьте усилие, необходимое для поворота рулевого колеса. Рулевое колесо должно свободно вращаться из среднего положения, соответствующего прямолинейному движению, с приложением к рулевому колесу силы 9–16 Н (0,9–1,6 кгс). Если нет специального инструмента для проверки усилия, необходимого для поворота рулевого колеса, используйте динамометр.
8. Подсоедините тягу к сошке
