Содержание

Технические характеристики Автосигнализация SCHER-KHAN Magicar 5

Заводские данные

Гарантия

12 мес.

Страна-производитель

Китай

Общие параматры

Тип

автосигнализация

Модель

SCHER-KHAN Magicar 5

Основные характеристики

Тип связи

двухсторонняя

Шифрование канала связи

Magic Code PRO

CAN модуль

нет

Спутниковая связь

нет

GSM модуль

нет

Датчики воздействия

датчик удара

Охранные функции

Режим иммобилайзера

есть

Блокировка двигателя

есть

Режим антиограбления

есть

Автоматическая постановка на охрану

есть

Охрана с работающим двигателем

есть

Дополнительные охранные функции

режим "Паника", бесшумная постановка и снятие с охраны

Сервисные функции

Дистанционный запуск двигателя

есть

Автоматический запуск двигателя

по температуре, по заданному периоду, при низком заряде АКБ, по календарю

Турботаймер

есть

Автодоводчик стекол (функция "комфорт")

нет

Поиск автомобиля

нет

Дополнительные сервисные функции

режим "Valet", дистанционный контроль состояния системы, управление багажником, функция "AV триггера", управление освещением салона, индикация температуры в салоне, контроль работы двигателя, автоматическая перепостановка на охрану, индикация напряжения АКБ

Управление

Управление с помощью штатного ключа (Slave)

нет

Максимальная дальность действия брелока, м

до 1500 м

Управление с помощью смартфона

нет

Брелоки в комплекте

1 с обратной связью, 1 без обратной связи

Дополнительная информация

Комплектация

приемопередатчик с антенной, 2 наклейки, основной модуль, брелок-пейджер с LCD-дисплеем, двухуровневый датчик удара, дополнительный датчик температуры, сирена, гарантийный талон, дополнительный брелок, реле блокировки с колодкой, документация

Питание брелоков управления

CR2025 x2, ААА

Отключить автозапуск Шерхан Магикар 5: как убрать на сигнализации

Как на Шерхан Магикар 5 отключить автозапуск? Для дистанционной остановки двигателя жмите кнопку II и удерживайте ее в течение двух секунд. Для выключения опции по времени и температуре необходимо нажать на кнопки II и IV для деактивации интересующего режима. Ниже подробно рассмотрим, как отключить автозапуск на Шерхан Магикар 5 дистанционно, по временной выдержке или температуре. Также отдельно разберем, как деактивировать опцию на длительный период, если в ней нет необходимости, к примеру, на летний период.

Как отключить автозапуск

Во многих сигнализациях Шерхан предусмотрен режим автоматического запуска, активируемый дистанционно, по времени или температуре в салоне. Чтобы завести двигатель на машине с охранной системой Магикар 5, жмите на кнопку II пульта и удерживайте ее в течение двух секунд. Система становится режим охраны, двери закрываются, а мотор запускается.

После пуска на экране появляются сведения о времени, которое остается до завершения работы мотора в автоматическом режиме. Это время может составлять 5, 15, 25 и 45 минут. Но иногда возникает вопрос, как отключить автозапуск на сигнализации Шерхан Магикар 5 дистанционно или по определенным параметрам. В таком случае необходимо знать рекомендации производителя.

Заглушить автозапуск

Наиболее простой путь — отключение автозапуска на сигнализации Шерхан Маджикар дистанционно. Если ранее двигатель был успешно запущен, сделайте следующие шаги:

  1. Возьмите основной брелок охранной системы.
  2. Жмите на кнопку II пульта и удерживайте ее в течение двух секунд.
  3. Охранная система остается в работе, но двигатель глохнет.

При автоматической остановке мотора сигнал сирены звучит два раза, если звук не был отключен. Такое же число раз работает аварийная сигнализация. На дисплее ЖК-монитора брелка пропадает мигающее изображение дыма из выхлопной трубы.

Кроме того, система должна автоматически отключить автозапуск при достижении времени, установленного в настройках Шерхан Магикар. Автовладелец может выставить периоды 5, 15, 25 или 45 минут.

Отметим, что выключение автоматического пуска в дистанционном режиме идентично для многих моделей, в том числе Magicar 5, 7 и других.

По времени

В охранной системе Магикар предусмотрена опция включения автоматического запуска по временным параметрам. При этом включить и отключить автозапуск Scher Khan Magicar 5 можно путем одновременного нажатия кнопок II и IV брелка.

Проверка факта включения и выключения опции производит по наличию метки TIMER на экране.

В зависимости от установок доступно четыре режима пуска мотора по таймеру:

  • запуск каждые сутки в заранее установленное время;
  • периодический пуск мотора с периодичностью раз в 8 часов;
  • запуск раз в четыре часа;
  • пуск через каждые два часа.

Подтверждением того, что вам удалось отключить автозапуск по времени Шерхан Магикар 7 — появление двух сигналов аварийной сигнализации. Кроме того, дважды срабатывает световая индикация, а на дисплее появляется надпись Timer.

По температуре

Как вариант, можно установить отсрочку запуска двигателя при достижении определенной температуры в салоне. Температурные показатели могут принимать следующие значения — -15, -25, +60 градусов Цельсия. В Шерхан Магикар данная опция имеет четыре значения:

  1. Заводской параметр. В этом случае таймерный пуск не работает.
  2. Откладывание запуска до момента, пока температура не опустится ниже -15 градусов Цельсия.
  3. Отсрочка, пока температура не опустится ниже -25 градусов Цельсия.
  4. Включение при достижении температуры в +60 градусов Цельсия.

Как отключить опцию на лето

Многие автовладельцы спрашивают, как убрать автозапуск Шерхан 5 на определенный временной промежуток, то есть отключить его на месяц, два или более. В таком случае необходимо убрать любое резервирование на автоматический запуск. Для этого нужно функцию 1-16 установить в значение 3. Алгоритм действий имеет следующий вид:

  • Жмите одновременно на кнопки I и II.

  • Кликните на кнопку IV 16 раз.

  • После каждого нажатия убедитесь, что сигнал проходит, а сирена подает сигнал и звук не пропал.
  • Дождитесь частых срабатываний сирены (16 раз), а после жмите III.

При выполнении этой работы убедитесь, что все двери закрыты. В ином случае выключить автозапуск на Шерхан Магикар не получится, и появится ошибка FAIL.

Теперь вы знаете, как отключить автозапуск Scher Khan Magicar дистанционно, по температуре или по установленному таймеру. Обратите внимание, что на разных моделях алгоритм действий может немного отличаться, поэтому для получения точных данных смотрите в инструкцию от производителя.

В комментариях поделитесь, как вам удалось отключить автозапуск по времени, температуре в автосигнализации Шерхан Магикар 7, какие возникли трудности, и что пришлось сделать для решения вопроса.

SCHER-KHAN MAGICAR 5

Классическая система охраны с автоматическим запуском двигателя и дальностью связи до 1500 м. Традиционный набор охранных и сервисных функций создает уверенную защиту автомобиля и удобство для владельца. Автоматический запуск двигателя создаст в салоне комфортабельные условия перед поездкой. Активация автоматического запуска двигателя в точное время, периодическая, возможно с учетом температуры, напряжения бортовой сети, запуск по команде внешнего устройства. «Турботаймер» позволяет сохранить ресурс турбины современных легковых автомобилей. Датчик вызова водителя – это альтернатива мобильному телефону для вызова водителя. И одновременно возможность поставить и снять охрану без брелока. Брелок выполнен из качественных материалов, его долговечность и стойкость к истиранию проверена временем.

КОМФОРТ ЭКСПЛУТАЦИИ

Система имеет отличные рабочие показатели и уверенно откликается на команды в пределах заявленной дистанции даже в условиях плотной городской застройки. Выбор времени работы в режиме «Турботаймер». Режим «Свободные руки» – автоматическая постановка/снятие с охраны при приближении/удалении владельца от автомобиля. Очень полезная функция, когда руки заняты пакетами сумками или громоздким багажом и нет возможности воспользоваться брелоком. Автоматический запуск двигателя каждые 2, 4 или 8 часов, в заранее заданное время каждые 24 часа и с учетом температуры, напряжения бортовой сети или по команде внешнего устройства.

ВЫГОДНО

Решение для владельцев легковых автомобилей, ценящих уверенную защиту. Система отлично работает в небольших городах, но не подведет и в мегаполисе, где зачастую превышен уровень допустимых радиопомех. Опция кодированного доступа в салон автомобиля. Настройка необходимых опций по желанию владельца при установке системы, а настройка функций – по телефону вместе со специалистом. Расширенная гарантия – 5 лет от производителя. Техническая поддержка производителем на всей территории России и ближайшего зарубежья. Разработана для работы при сильных радиопомехах и в жестких климатических условиях по всей России в температурном диапазоне от -85 Сº до +50 Сº.

Сигнализация Scher-Khan Magicar 5 с функцией автозапуска

Корзина пуста



Автосигнализация Scher-Khan Magicar 5 относится к сегменту бизнес-товаров, но наделена отменными охранными возможностями. Комплекс с двухсторонней связью благодаря фирменному алгоритму кодирования MAGIC CODETM исключает интеллектуальный взлом, классический набор опций сервиса и охраны обеспечивает надежность и удобство использования.

Модель оснащена функцией автозапуска по команде извне, напряжению бортовой сети, температуре, указанному времени или с определенной периодичностью. Благодаря наличию режима "свободные руки" можно снять с охраны при приближении хозяина транспортного средства.

Характеристики и особенности Scher-Khan Magicar 5:

  • PIN-1 и PIN-2 позволяют попасть в салон в случае потери ключа или брелока
  • режимы JackStop™, VALET, турботаймер, иммобилайзер
  • выполняемые команды подтверждаются звуком и визуально
  • отдельные каналы постановки/снятия с охраны
  • скрытая охрана и охрана при включенной силовой установке
  • ЖК-брелок с 4-мя кнопками с автоподсветкой дисплея, экономичным питанием, вибровызовом и отображением уровня заряда батареи, аккумулятора, текущего времени, температуры внутри авто
  • два силовых выходя для управления центральным замком и багажного отделения
  • предусматривает активацию положительного и отрицательного датчика дверей

Автомобильная сигнализация Шерхан Магикар 5 отличается простым управлением, все производимые действия отображаются на брелоке с интуитивно понятным меню.
Магазин "Мерс-секьюрити" предлагает широкий выбор охранных систем и услуги по их установке.



Инструкция по установке
Инструкция пользователя


Изменено: Воскресенье, 23 Май 2021 19:11

Наши бренды

Брелок Scher-Khan Magicar 5 без дисплея

Брелок Scher-Khan Magicar 5 без дисплея совместим только с автосигнализациями Scher-Khan Magicar III/IV/V/3/4/5/6 и предназначен для замены вышедшего из строя или утерянного брелока, поставляемого в комплекте с автосигнализацией.

Программирование брелоков:

Система может запомнить коды трех брелоков. Возможны два алгоритма программирования кодов брелоков: без применения персонального кода PIN 1 и с применением персонального кода PIN 1. При вводе кода четвертого брелока стирается код первого из трех записанных брелоков. Для начала программирования система должна быть снята с охраны.

Алгоритм 1 (персональный код PIN 1 не используется):

  • В течение 4-х секунд три раза поверните ключ в замке зажигания из положения OFF (ВЫКЛ.) в положение ON (ВКЛ.) и выключите зажигание. Аварийная сигнализация вспыхнет один раз, подтверждая вход в режим программирования.
  • Не позднее 4-х сек. после вспышки аварийной сигнализации нажмите кнопку I (первого) нового брелока. В подтверждение записи кода аварийная сигнализация вспыхнет 1 раз. Далее можно ввести код второго и третьего брелоков, после успешного ввода кода каждого нового брелока аварийная сигнализация будет вспыхивать 1 раз, после ввода кода третьего брелока аварийная сигнализация вспыхнет дважды и система выйдет из режима программирования брелоков.

Алгоритм 2 (используется персональный код PIN 1):

  • В течение четырех секунд три раза переведите ключ в замке зажигания из положения OFF (ВЫКЛ.) в положение ON (ВКЛ.) и выключите зажигание.
  • В течение четырех секунд переведите ключ в замке зажигания из положения OFF (ВЫКЛ.) в положение ON (ВКЛ.) Число поворотов ключа должно соответствовать первой цифре персонального кода. По истечении 4-х сек. аварийная сигнализация вспыхнет один раз, подтверждая тем самым готовность системы к вводу второй цифры персонального кода.
  • В течение 4-х секунд после вспышки аварийной сигнализации переведите ключ в замке зажигания из положения OFF (ВЫКЛ.) в положение ON (ВКЛ.). Число поворотов ключа должно соответствовать второй цифре персонального кода. По истечении 4-х сек. аварийная сигнализация вспыхнет один раз, подтверждая тем самым ввод второй цифры кода и готовность системы к записи кодов брелоков.
  • Не позднее 4-х сек. после вспышки аварийной сигнализации нажмите кнопку I (первого) нового брелока. В подтверждение записи кода аварийная сигнализация вспыхнет 1 раз. Далее можно ввести код второго и третьего брелоков, после успешного ввода кода каждого нового брелока аварийная сигнализация будет вспыхивать 1 раз, после ввода кода третьего брелока аварийная сигнализация вспыхнет дважды, и система выйдет из режима программирования брелоков.

Категории: Scher-Khan

Брелок Scher-Khan Magicar 5 без дисплея отзывы

Оставьте отзыв об этом товаре первым!

Как запрограммировать новый брелок шерхан 5

В этой статье автоэлектрик Алексей Молотов отвечает на вопрос «Как запрограммировать новый брелок шерхан 5?».

Программирование брелка Шерхан 5 может понадобиться в следующих случаях:

  1. Сигнализация не включается и не отключается с одного пульта, другие работают нормально.
  2. Повреждение корпуса или печатной платы коммутатора.
  3. Некорректная работа основного блока и пульта дистанционного управления.
  4. Использование дополнительных брелоков.

Записать в памяти противоугонной системы можно три пейджера. Сделать это несложно, но процедура имеет свои особенности.

Привязка нового брелка к сигнализации Scher Khan Magicar 5

Записать новый коммуникатор в память Магикар 5 вам поможет инструкция по эксплуатации. Перед исполнением каких-либо действий с пультом внимательно изучите её.

Запрограммировать брелок противоугонной системы можно только при отключённом режиме охраны. Если вы осуществляете подключение новых пультов, не забудьте перезаписать старые, а то они удалятся из памяти системы.

  1. За четыре сек. три раза включите и выключите зажигание. Световые приборы мигнут единожды. Совершён вход в режим программирования.
  2. Введи код пульта, нажав кнопку 1. Это надо сделать в течение четырёх секунд. Световые приборы автомобиля загорятся один раз.
  3. Если нужно, то аналогичным образом проведите запись следующих коммутаторов.
  4. Ничего не предпринимайте четыре секунды после программирования последнего пульта и система автоматически выйдет из настроек.

Прошивка и перепрограммирование Шерхан 5

Перепрошить брелок Магикар 5 версии можно, используя ПИН-код. Осуществите запись кодов пультов, выполняя следующие пункты инструкции.

Не прописывается дополнительный брелок Magicar 5: причины

Нередки ситуации с коммуникатором противоугонной системы, когда он не программируется. На это есть ряд причин:

Если самостоятельно не удаётся, испробовав все варианты, прописать брелок, следует заменить его на новый или же обратиться в сервисный центр.

Инструкция настройки автозапуска

Настройка по времени.

Автозапуск двигателя по температуре.

Как снять режим Валет без брелка

Все ли брелки Шерхан Магикар 5 взаимозаменяемы?

Пульт сигнализации это такая вещь, которая постоянно теряется, забывается, ломается, попадает в воду. Подключить второй брелок нет возможности из–за его отсутствия. Замена на оригинальный пульт тоже нереальна. Приходится искать коммуникатор семейства более, менее совместимый с вашим. Пейджер может полностью, частично, или не подходить совсем. Совместимость брелоков противоугонной системы Шерхан Магикар 5 была рассмотрена нами ранее.

Видео помощь для активации пультов

Основной брелок для сигнализации SCHER-KHAN 5

Совместимость ЖК брелок SCHER-KHAN MAGICAR 5, Scher Khan Magicar 6 / Dagger X5

Программирование брелоков автомобильной сигнализации SHER-KHAN A, III, IV, V.

Система может запомнить коды трех брелоков. Для программирования новых брелоков выполните два шага.

1. Три раза поверните ключ в замке зажигания из положения OFF в положение ON.
Аварийная сигнализация вспыхнет один раз, подтверждая вход в режим программирования.
2. Не позднее 4 сек. после вспышки аварийной сигнализации нажмите кнопку I брелока, код которого необходимо ввести в память процессорного блока.
Для выхода из режима программирования не предпринимайте никаких действий в течение 4 сек. после записи кода последнего брелока.
Если после шага 1 не предпринимать никаких действий, то через 4 сек. аварийная сигнализация вспыхнет 2 раза, система перейдет из режима программирования брелоков в режим VALET.

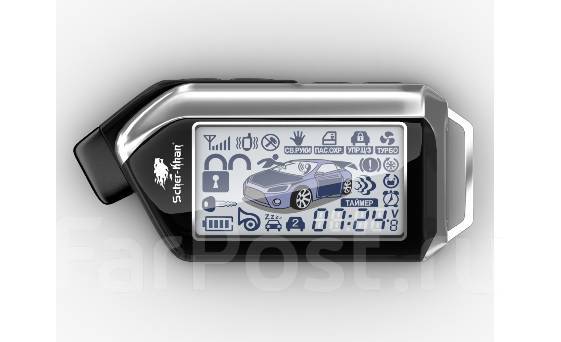

Брелок с обратной связью и ЖК-дисплеем для сигнализации Scher-Khan Magicar 5. В комплекте батарейка ААА. Программирование — в подарок!

Как запрограммировать брелок сигнализации Scher-Khan Magicar 5

  1. Три раза поверните ключ в замке зажигания из положения OFF в положение ON и выключите зажигание. Аварийная сигнализация вспыхнет один раз, подтверждая вход в режим программирования.
  2. Не позднее 4 секунд после вспышки аварийной сигнализации нажмите кнопку I брелока, код которого необходимо ввести в память процессорного блока. В подтверждение записи кода аварийная сигнализация вспыхнет 1 раз. Далее можно ввести код второго и третьего брелоков, после успешного ввода кода каждого нового брелока аварийная сигнализация будет вспыхивать 1 раз, после ввода кода третьего брелока аварийная сигнализация вспыхнет дважды и система выйдет из режима программирования брелоков.
  3. Для выхода из режима программирования не предпринимайте никаких действий в течение 4 секунд после записи кода последнего брелока.

Всего в память сигнализации Scher-Khan Magicar 5 можно записать до трех брелков. Запись кодов брелков производится при выключенном режиме охраны. При записи новых брелков необходимо перезаписать и старые, иначе они будут удалены из памяти системы.

Scher Khan Magicar 5 установка / Автосигнализации / Установка / Autodevices-msk (Автодевайсес Москва)

Установка автосигнализации SCHER - KHAN V

Автомобильная охранная система SCHER - KHAN MAGICAR 5 - автомобильная сигнализация с возможностью управления по радиоканалу посредством брелока-коммуникатора с жидкокристаллическим дисплеем. Автосигнализация осуществляет обмен информацией между брелоком-коммуникатором и процессорным блоком на расстоянии до 1500 м. В автосигнализации SCHER-KHAN MAGICAR 5 предусмотрена функция автоматического запуска двигателя по командам с брелока или по командам от внутреннего таймера. Система охранной сигнализации предназначена для работы на бензиновых или дизельных автомобилях с системой впрыска топлива и напряжением бортовой сети 12В. Защита процессорного блока, датчика удара, датчика вызова, антенного блока выполнена по стандарту IP-40 и предусматривает установку в салоне автомобиля. Сирена автосигнализации выполнена по стандарту IP-65 и может быть установлена в моторном отсеке, вдали от выпускного коллектора и высоковольтных систем.

Наши специалисты качественно и быстро произведут установку сигнализации SCHER - KHAN MAGICAR V и проверят ее работу на вашем автомобиле.

Комплект поставки автосигнализации SCHER - KHAN MAGICAR V

Наименование элементов комплекта

Количество

Руководство по эксплуатации

1

Руководство по установке автомобильной сигнализации

1

Процессорный блок SCHER-KHAN MAGICAR V

1

Датчик вызова из автомобиля с кабелем CN 6

1

Датчик удара с кабелем CN 5

1

Антенный блок

1

Брелок-коммуникатор автосигнализации

1

Светодиодный индикатор (СИД)

1

6 контактный силовой разъём с кабелем и предохранителем CN 1

1

Датчик температуры

1

6 контактный силовой разъём с кабелем CN 2

1

9 контактный разъём управления CN3

1

Реле блокировки с колодкой

1

Сирена автосигнализации

1

Концевой датчик капота/багажника

1

4 проводной кабель подключения антенного блока CN 7

1

2 контактный разъём управления дополнительными каналами CN 8

1

Наклейка датчика вызова из автомобиля

1

Наклейка под антенный блок

1

Наклейка на стекло

2

При покупке системы автосигнализации SCHER - KHAN MAGICAR 5 убедитесь в комплектности поставки. Указанный комплект поставки автосигнализации является базовым и может быть дополнен в соответствии с пожеланием покупателя дополнительными компонентами.

Дополнительные компоненты автомобильной сигнализации SCHER - KHAN MAGICAR V

  • Модуль обхода иммобилайзера BP -2
  • Брелок-коммуникатор SCHER - KHAN MAGICAR V (с дисплеем)*
  • Брелок автомобильной сигнализации SCHER-KHAN MAGICAR V (без дисплея)*

В нашем установочном центре при установке автосигнализации SCHER-KHAN 5 мы подключим и проверим работоспособность всех ее компонентов и составных элементов.

Функции брелока-коммуникатора >>

Функции брелока-коммуникатора автосигнализации:
  • Многофункциональный, 4-х кнопочный с жидкокристаллическим дисплеем брелок-коммуникатор автомобильной сигнализации
  • Вибрационный звонок
  • Громкие звуковые сигналы
  • Сверхдальняя связь до 1500 м с процессорным блоком
  • Защита от перехвата кодовых посылок MAGIC CODE
  • Индикация разряда батареи
  • Индикация текущего времени
  • Дистанционный запуск двигателя автомобиля
  • Программирование времени запуска двигателя (с точностью до минуты)
  • Оперативное, с брелока, программирование всех функций системы
  • Индикация напряжения аккумуляторной батареи автомобиля
  • Индикация температуры в салоне автомобиля
  • Индикация времени работы двигателя в автоматическом режиме
  • Аудиовизуальное подтверждение выполняемых команд
  • Автоматическая подсветка дисплея
  • Звуковой и визуальный режим напоминания о получении тревожного сообщения
  • Экономичное питание (один элемент ААА)
Функции процессорного блока
  • Автоматический запуск двигателя автомобилей с автоматической или ручной коробкой передач
  • Работа системы запуска, как с бензиновыми, так и с дизельными двигателями
  • Работа системы запуска с двигателями, имеющими турбину
  • Запуск двигателя по команде с брелока
  • Автоматический запуск двигателя каждые 2 часа
  • Автоматический запуск двигателя в заранее заданное время каждые 24 часа
  • Отслеживание запуска двигателя по сигналам с генератора или по шумам в бортовой сети
  • Персональный код для доступа в салон автомобиля при утере ключа
  • Силовой выход управления центральным замком автомобиля
  • Силовой выход отпирания замка багажника
  • Силовой выход управления аварийной сигнализацией (две цепи)
  • Программирование типа реле блокировки
  • Автоматическая постановка на охрану (программируемая функция)
  • Звуковое предупреждение перед автоматической постановкой на охрану
  • Автоматический возврат в режим охраны, если не была открыта дверь
  • Звуковое предупреждение перед автоматическим возвратом в режим охраны
  • Режим охраны без сигналов сирены
  • Два универсальных программируемых канала управления дополнительными устройствами
  • Возможность подключения отрицательных и положительных датчиков дверей
  • Вход для отрицательного датчика багажника
  • Запирание и отпирание замков дверей при запуске и остановке двигателя
  • Возможность постановки на охрану с подтверждающими сигналами сирены и без них
  • Предупреждение аварийной сигнализацией об открытой двери (программируемая функция)
  • Режим "Паника" или JackStop ™
  • Высокочувствительный двухуровневый датчик удара с регулировкой чувствительности
  • Функция - "Свободные руки" - для автоматической постановки/снятия режима охраны при удалении/приближении владельца к автомобилю
  • Двухрежимная функция - "Свободные руки"-
  • Предупреждение о не выключенных габаритных огнях

Вызов владельца автомобиля

При необходимости вызова владельца автомобиля постучите твердым предметом (монета, ключи и т. п.) вблизи датчика вызова. Светодиод датчика вызова вспыхнет зелёным цветом. Функция вызова владельца автомобиля доступна сразу после постановки в режим охраны. Для прекращения сигналов брелока-коммуникатора нажмите на кнопку I брелока. Для прекращения сигналов брелока-коммуникатора и проверки состояния автомобиля кратковременно нажмите кнопку IV.

При вызове владельца автомобиля:

СИГНАЛ СИРЕНЫ:

Нет сигналов

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:

Нет сигналов

СВЕТОДИОДНЫЙ ИНДИКАТОР:

Постоянное свечение 3 сек.

ДИСПЛЕЙ:

Символ телефонной трубки в правой части лобового стекла

СИГНАЛ БРЕЛОКА:

Четыре трехсекундных сигнала с меняющейся тональностью

Доступ в автомобиль без брелока

Доступ в автомобиль без брелока может потребоваться в целом ряде случаев. Например, при утере брелока, если в брелоке села батарея питания, если Вы отдыхаете на пляже и не хотите брать с собой брелок (брелок и ключи закрыты в машине). Система SCHER-KHAN MAGICAR V предоставляет такую возможность. Чтобы доступ был разрешён только Вам, в системе применён персональный код, состоящий из четырёх цифр. Значение каждой цифры кода может меняться от 1 до 9. Таким образом, код может иметь значение от 1111 до 9999. Ввод кода и его запись происходит через датчик вызова владельца автомобиля.

Запись персонального кода:

Для того чтобы Вы могли воспользоваться этой функцией, необходимо ввести в память системы свой код. Для этого следует выполнить несколько шагов:

1. Включите зажигание автомобиля

2. Откройте дверь

3. Стукните 10 раз по датчику вызова. Каждый раз светодиод в датчике будет вспыхивать зелёным цветом. Время между ударами должно быть меньше 1,5 сек.

4. Светодиод быстро замигает красным цветом, подтверждая тем самым выполнение предыдущего шага. Если светодиод не замигал красным, то начните с пункта 1 снова.

5. Пока светодиод мигает, стукните по датчику вызова количество раз, соответствующее первой цифре кода. Через 1,5 сек. светодиод подтвердит выбранную цифру красными вспышками и начнёт мигать снова.

6. Пока светодиод мигает, стукните по датчику вызова количество раз, соответствующее второй цифре кода. Через 1,5 сек. светодиод подтвердит выбранную цифру красными вспышками и начнёт мигать снова.

7. Пока светодиод мигает, стукните по датчику вызова количество раз, соответствующее четвёртой цифре кода. Через 1,5 сек. светодиод подтвердит выбранную цифру красными вспышками.

8. В подтверждение выполнения программирования кода Вы услышите один сигнал сирены, аварийная сигнализация вспыхнет один раз.

Если на каком - то из шагов Вы ошиблись, то необходимо произвести запись кода, начиная с пункта 1.

Ввод персонального кода:

1. Стукните 10 раз по датчику вызова. Каждый раз светодиод в датчике будет вспыхивать зелёным цветом. Время между ударами должно быть меньше 1,5 сек.

2. Светодиод быстро замигает красным цветом, подтверждая тем самым выполнение предыдущего шага. Если светодиод не замигал красным, то начните с пункта 1 снова.

3. Пока светодиод мигает, стукните по датчику вызова количество раз, соответствующее первой цифре кода. Через 1,5 сек. светодиод подтвердит ввод первой цифры красными вспышками и начнёт мигать снова.

4. Пока светодиод мигает, стукните по датчику вызова количество раз, соответствующее второй цифре кода. Через 1,5 сек. светодиод подтвердит ввод второй цифры красными вспышками

и начнёт мигать снова.

5. Пока светодиод мигает, стукните по датчику вызова количество раз, соответствующее третьей цифре кода. Через 1,5 сек. светодиод подтвердит ввод третьей цифры красными вспышками и начнёт мигать снова.

6. Пока светодиод мигает, стукните по датчику вызова количество раз, соответствующее четвёртой цифре кода. Через 1,5 сек. светодиод подтвердит ввод четвёртой цифры красными вспышками.

7. Если код введён корректно, то система снимется с режима охраны, замки дверей откроются, на брелок-коммуникатор придёт сигнал о снятии системы с охраны. Если ввод кода произведён неверно, то на брелок придёт сигнал вызова владельца, и необходимо будет повторить все действия, начиная с пункта 1.

Автомобильная охранная система SCHER - KHAN 5 допускает пять попыток ввода кода в течение 30 мин. Если код был введён неверно, то его ввод блокируется на 24 часа или до тех пор, пока Вы не снимете систему с охраны с помощью брелока.

Защита аккумулятора (предупреждение о невыключенных габаритах)

Система помогает защитить аккумулятор автомобиля от разряда. Если Вы забыли выключить габаритные огни, то при постановке в режим охраны брелок-коммуникатор подаст серию звуковых сигналов в течение 5 секунд. В это время на дисплее будут мигать изображения замка и габаритных огней. Сигнал предупреждения будет повторяться каждые 30 сек. три раза.

Блокировка стартера или зажигания

Система автосигнализации SCHER - KHAN MAGICAR V в режиме охраны не позволит завести двигатель автомобиля. При попытке завести двигатель в режиме охраны система передаст сигнал тревоги на брелок-коммуникатор. Тревога о включении зажигания будет отображаться миганием габаритных огней на брелоке коммуникаторе, звуковым и вибрационным сигналом. Режим работы блокировки двигателя выбирается при установке системы на сервисной станции и зависит от значений двух программируемых функций 1-4 и 1-8. Подробно о блокировании двигателя Вашего автомобиля можно узнать по месту установки системы. При выборе блокировки стартера, система будет предохранять стартер автомобиля от повторного включения, если двигатель запущен в автоматическом режиме.

Предупреждение об открытой двери

Автосигнализация SCHER - KHAN 5 предупреждает об открытой двери (программируемая функция 1-2). Когда выбрано пользовательское значение функции, аварийная сигнализация мигает, если дверь автомобиля открыта.

Защита радиоканала от перехвата кода

Система автосигнализации SCHER - KHAN MAGICAR V имеет специальную защиту передаваемых брелоком команд. При каждом нажатии кнопки на брелоке системы кодовая посылка изменяется по специальному алгоритму. Это сделано для защиты системы от перехвата кода и его подбора (интеллектуального взлома системы охраны). Алгоритм защиты кода специально разработан для системы сигнализации SCHER - KHAN MAGICAR и является уникальным, не применяемым и в одной охранной системе других марок.

Защита двигателя в режиме автоматического запуска

Система автосигнализации SCHER - KHAN MAGICAR V в режиме автоматического запуска постоянно следит за работой двигателя. Если двигатель остановился до окончания цикла прогрева (неисправность двигателя или закончилось топливо), то не позже чем через 20 сек. процессорный блок системы выключит зажигание. Повторный автоматический запуск двигателя будет невозможен до устранения неисправности. Для автомобилей с механической коробкой передач необходимо снова выполнить режим резервирования.

Регулировка чувствительности датчика удара

Вы можете настроить чувствительность датчика удара в зависимости от Ваших требований. Для настройки чувствительности на датчике предусмотрен регулятор. Поворот регулятора по часовой стрелке увеличивает чувствительность, а против часовой - уменьшает, вплоть до выключения датчика. Проконсультируйтесь на сервисной станции о месте расположения датчика удара, он должен быть легко доступен для регулировки.

Регулировка чувствительности датчика вызова владельца

Вы можете настроить чувствительность датчика вызова владельца автомобиля в зависимости от Ваших требований. Для настройки чувствительности на датчике предусмотрен ступенчатый регулятор с тремя положениями. Крайнее левое положение регулятора соответствует минимальной чувствительности датчика, крайнее правое - максимальной. Датчик должен быть расположен в нижнем углу лобового стекла автомобиля.

Регулировка громкости сигналов подтверждения сирены

Вы можете настроить громкость звучания коротких сигналов сирены автосигнализации. Для уменьшения громкости необходимо перерезать петлю из провода на корпусе сирены. Система может быть укомплектована любой сиреной в соответствии с пожеланиями владельца, в том числе и такой, где нет возможности регулировки.

Режим резервирования (только для ручной коробки передач)

Режим резервирования исключает возможность автоматического запуска двигателя, если рычаг ручной коробки передач не установлен в нейтральное положение. В зависимости от Ваших требований можно выбрать один из трёх алгоритмов выполнения резервирования (программируемая функция 1-6).

Алгоритм 1

Для выполнения резервирования (подготовки автомобиля к последующему автоматическому запуску двигателя) выполните следующие действия:

1. По окончанию поездки, не выключая двигатель, установите рычаг коробки передач в нейтральное положение

2. Вытащите ключ из замка зажигания (в положении OFF). Двигатель будет продолжать работать

3. Откройте дверь и выйдите из автомобиля. Закройте дверь. Двигатель заглохнет Открытие двери после выполнения пятого пункта сделает невозможным автоматический запуск двигателя. Диагностика причин его невыполнения описана ниже.

Алгоритм 2

Для выполнения резервирования (подготовки автомобиля к последующему автоматическому запуску двигателя) выполните следующие действия:

1. По окончанию поездки, не выключая двигатель, установите рычаг коробки передач в нейтральное положение

2. Закройте двери капот/багажник

3. Вытащите ключ из замка зажигания (в положении OFF). Двигатель будет продолжать работать

4. Откройте дверь и выйдите из автомобиля. Закройте дверь. Двигатель заглохнет.

Открытие двери после выполнения пятого пункта сделает невозможным автоматический запуск автомобильного двигателя. Диагностика причин его невыполнения описана ниже.

Если не будет выполнен хотя бы один шаг из вышеприведенного алгоритма, то режима резервирования не будет и автоматический запуск двигателя не произойдет. В этом алгоритме выполнение резервирования будет запрещено, если на момент выключения зажигания открыта дверь, капот/багажник.

Алгоритм 3

Для выполнения резервирования (подготовки автомобиля к последующему автоматическому запуску двигателя) выполните следующие действия:

1. По окончанию поездки, не выключая двигатель, установите рычаг коробки передач в нейтральное положение

2. Закройте двери капот/багажник

3. Нажмите на 2 сек. кнопку II брелока

4. Вытащите ключ из замка зажигания (в положении OFF). Двигатель будет продолжать работать

5. Откройте дверь и выйдите из автомобиля. Закройте дверь. Двигатель заглохнет

Открытие двери после выполнения пятого пункта сделает невозможным автоматический запуск двигателя. Диагностика причин его невыполнения описана ниже.

Если не будет выполнен хотя бы один шаг из вышеприведенного алгоритма, то режима резервирования не будет и автоматический запуск двигателя не произойдет. В этом алгоритме выполнение резервирования требует от Вас каждый раз нажатия кнопки II брелока перед выключением зажигания (поворотом ключа в замке зажигания в положение OFF).

ВНИМАНИЕ!

Перед выходом из автомобиля закроите люк и стекла. Не оставляйте в автомобиле людей и животных при выполнении режима резервирования.

Не выполняйте автоматический запуск двигателя, если в автомобиле находятся люди или животные.

Оставляйте рычаг коробки передач автомобиля всегда в нейтральном положении. Не используйте автоматический запуск двигателя на автомобилях с открытым верхом. Если работа режима резервирования отличается от описанных алгоритмов или не происходит, срочно обратитесь на сервисную станцию за консультацией. До устранения причин неправильной работы не пользуйтесь автоматическим запуском двигателя.

ПРОГРАММИРОВАНИЕ НОВЫХ БРЕЛОКОВ АВТОСИГНАЛИЗАЦИИ SCHER - KHAN MAGICAR V

Система автосигнализации SCHER - KHAN 5 может запомнить коды трех брелоков. Для программирования новых брелоков выполните два шага.

1. Три раза поверните ключ в замке зажигания из положения OFF в положение ON. Аварийная сигнализация вспыхнет один раз, подтверждая вход в режим программирования.

2. Не позднее 4 сек. после вспышки аварийной сигнализации нажмите кнопку I брелока, код которого необходимо ввести в память процессорного блока.

Для выхода из режима программирования автосигнализации не предпринимайте никаких действий в течение 4 сек. после записи кода последнего брелока.

Если после шага 1 не предпринимать никаких действий, то через 4 сек. аварийная сигнализация вспыхнет 2 раза, система перейдет из режима программирования брелоков в режим VALET.

Примечание:

система автомобильной сигнализации имеет три ячейки памяти для хранения кодов брелоков. При попытке записи четвертого брелока код первого записанного брелока будет удален.

Технические параметры автосигнализации >>

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ АВТОСИГНАЛИЗАЦИЙ SCHER-KHAN 5
Виды тревожного сигнала:

Длительность

Частота срабатывания

Звуковой на сирену (ток Imax = 2А)

30 сек.

Непрерывно
Оптический, один канал с использованием аварийной сигнализации (ток по каналу Imax = 2x5 А)

30 сек.

Прерывисто с частотой 1 Гц
Посредством передачи сигналов по радиоканалу на расстояние до 1500 м

100 мсек.

Прерывисто с частотой 0,35 Гц
Влияние на основное и дополнительное электрооборудование автомобиля

СТСТС управляет подачей питания на:

Максимальный ток по каналу

Цепь блокировки стартера или зажигания

Imax = 0,2 А

Цепь аварийной сигнализации левого борта

Imax = 10 А

Цепь аварийной сигнализации правого борта

Imax = 10 А

Цепь зажигания

Ток Imax = 30 А

Цепь аксессуаров

Ток Imax = 30 А

Цепь стартера

Ток Imax = 30 А

Цепь зажигания 2

Ток Imax = 0,2 А

Дополнительная сирена

Ток Imax = 2 А

Реле управления отпиранием электрозамков дверей или отпиранием штатной системы Центрального замка (ЦЗ) автомобиля

Ток Imax = до 15 А

Реле управления запиранием электрозамков дверей или запиранием штатной системы Центрального замка (ЦЗ) автомобиля

Ток Imax = до 15 А

Реле управления электроприводом замка багажника

Ток Imax = 10 А

Канал управления дополнительным устройством 1

Ток Imax = 0,2 А

Канал управления дополнительным устройством 2

Ток Imax = 0,2 А

Канал снятия с охраны штатно установленной на автомобиле СТСТС

Ток Imax = 0,2 А

Способы управления

  • Дистанционно радиочастотным передатчиком (брелоком) на частоте 433,92 Мгц ± 0,2% при мощности не более 10 мВт
  • От ключа зажигания
  • Автоматически по сигналам от датчиков
Защита электрических цепей

Предохранителями. (Автомобильные предохранители замедленного действия в соответствии со схемой подключения)

Сферы защиты SCHER - KHAN V
Защищаемые зоныМетоды защиты
Контактные датчики (открытие двери, капота/ багажника, включение зажигания)Тревожный сигнал с ограничением времени срабатывания до 30 сек. в одном цикле и невозможностью его отключения после постановки на охрану
Датчик удара (возможно отключение датчика до или после постановки на охрану)Тревожный сигнал с ограничением времени срабатывания до 30 сек. в одном цикле и невозможностью его отключения после постановки на охрану
Радиоканал управления автосигнализациейИспользование защищенного алгоритма кодирования передаваемых команд и узкополосной FSK - модуляции, и системы динамического кодирования
Прочие параметры автосигнализации
Процессорный блок автомобильной сигнализации SCHER - KHAN V
Параметр

Значение

Мин.

Макс.

Напряжение питания (В)

9

18

Ток потребления процессорного блока в дежурном режиме*

20

30

Диапазон рабочих температур °С

40

85

Вес (г)

270

Габариты (мм)

155x116x39

Элементы питания SCHER - KHAN V
Напряжение и тип элементаСрок службы одного комплекта элементов питания
Процессорный блок12В (автомобильный аккумулятор)Ограничено сроком службы АКБ автомобиля
Брелок-коммуникатор1,5В (батарея ААА)Около 6 месяцев*
ВНИМАНИЕ!

Применяйте только качественные элементы питания. Применение элемента питания низкого качества может привести не только к сокращению срока службы брелока, но и к его повреждению.

* В таблице приведено среднее значение. Срок службы элемента питания брелока зависит от интенсивности пользования брелоком и качества элемента питания, режимов работы брелока.

Программирование функций >>

ПРОГРАММИРОВАНИЕ ФУНКЦИЙ С ПОМОЩЬЮ БРЕЛОКА

Программирование функций СТСТС с помощью брелока состоит из четырех шагов.

1. Вход в режим программирования и выбор меню программирования. Для входа в Меню №1 нажмите одновременно кнопки I+II на 2 сек. Для входа в Меню №2 нажмите одновременно кнопки I+IV на 2 сек. Сирена подаст один короткий сигнал, аварийная сигнализация автомобиля вспыхнет один раз, подтверждая тем самым успешное выполнение ШАГА 1.

2. Нажмите кнопку IV для выбора функции Меню, которую требуется изменить. Число нажатий должно соответствовать номеру выбранной функции. Например, для выбора функции 4 необходимо четыре раза коротко нажать кнопку IV брелока. Каждое нажатие кнопки будет подтверждаться коротким сигналом сирены (если она включена) и вспышкой аварийной автомобильной сигнализации.

3. Подождите несколько секунд. Система подтвердит номер выбранной для изменения функции короткими сигналами сирены и вспышками аварийной автомобильной сигнализации. Количество сигналов будет соответствовать номеру выбранной функции.

Примечание:

Если при выборе функции Вы ошиблись с количеством нажатий и (или) отсутствуют сигналы сирены и аварийной сигнализации, то необходимо повторить все действия, начиная с ШАГА 1.

4. Нажмите кнопку I для выбора заводского значения функции. В подтверждение этого сирена подаст один короткий сигнал, аварийная сигнализация вспыхнет один раз. Нажмите кнопку II, III, или IV для выбора опционных значений функций. В подтверждение этого сирена подаст два, три или четыре коротких сигнала, аварийная автомобильная сигнализация вспыхнет два, три или четыре раза.

Примечание:

Если Вы услышали один продолжительный сигнал сирены автосигнализации, то это означает выход системы из режима программирования функций. Для продолжения программирования необходимо повторить все действия, начиная с ШАГА 1.

ВНИМАНИЕ!

Если необходимо изменить более одной функции из выбранного Вами Меню, то выбор каждой функции для изменения необходимо начинать с ШАГА I.

Меню программируемых функций

Меню №1 [Кнопка (I + II)-]

№ п/п.

Функция

[Кнопка (I)] Заводское значение

[Кнопка (II)]

[Кнопка (Ш)]

1-1

Задержка перед вращением стартера после включения зажигания. Следует увеличить для дизельного автомобиля.

4 сек.

10 сек.

-

1-2

Предупреждение об открытой двери

Нет

Есть

-

1-3

Длительность импульса управления ЦЗ. Следует увеличить для пневматической системы ЦЗ

0,8 сек.

4 сек.

-

1-4

Режим "Паника" или JackStop ™ (защита от ограбления)

"Паника" (Блокировка стартера)

JackStop™ (Блокировка зажигания)

-

1-5

Управление центральным замком по включению и выключению зажигания

Выключено

Включено

-

1-6

Способ резервирования запуска. (Только для механической трансмиссии)

Автоматически, всякий раз при выключении зажигания

Автоматически, всякий раз при выключении зажигания, но при условии, что двери закрыты

Только ручной режим, перед выключением зажигания для резервирования необходимо нажимать кнопку II на 2 сек.

1-7

Время вращения стартера

Стандартное

Стандартное + минимальное

Стандартное + максимальное

Примечание к функции 1-4: Данная функция позволяет выбрать режим "Паника" или режим JackStop ™ (защита от ограбления):

.

"Паника"

JackStop™

Кнопка

кнопка IV на 2 сек.

кнопка IV на 2 сек.

Сирена

Сирена звучит 1,5 мин.

Сирена звучит 1,5 мин.

Тип блокировки двигателя

Блокировка стартера

Блокировка зажигания (блокировка отключается на время автоматического запуска)

Блокировка стартера

Включается немедленно

Не используется

Блокировка зажигания

Не используется

Включается немедленно, если зажигание выключено. Включается через 30 сек. после 2-сек. нажатия кнопки IV, если зажигание включено

Установка всех программируемых функций меню № 1 на заводские значения

Для установки заводских значений программируемых функций необходимо выполнить два шага.

1. Вход в режим программирования. Нажмите одновременно кнопки I + II на 2 сек. Сирена автосигнализации подаст один короткий сигнал, аварийная сигнализация вспыхнет один раз, подтверждая тем самым успешное выполнение ШАГА 1

2. Три раза коротко нажмите кнопку III брелока автосигнализации. Каждое нажатие будет подтверждаться коротким сигналом сирены и вспышкой аварийной сигнализации. Через некоторое время после этого прозвучат три сигнала сирены, аварийная сигнализация вспыхнет три раза, подтверждая установку заводских значений всех программируемых функций меню №1

Меню №2 [Кнопка (I+IV)-]

№ п/п

Функция

[Кнопка (I)] Заводское значение

[Кнопка (II)]

[Кнопка (III)]

[Кнопка (IV)]

2-1

-

-

-

-

-

2-2

-

-

-

-

-

2-3

Режим работы запуска по таймеру

24 часа (время запуска выбирает пользователь)

2 часа (периодически для прогрева двигателя)

-

-

2-4

Время прогрева двигателя

15 мин.

25 мин.

45 мин.

5 мин.

2-5

Время импульса на доп. канале 1

0,5 сек.

20 сек.

60 сек.

Триггер

2-5

Время импульса на доп. канале 1

0,5 сек.

20 сек.

60 сек.

Триггер

Установка всех программируемых функций меню № 2 на заводские значения

Для установки заводских значений программируемых функций необходимо выполнить два шага.

1. Вход в режим программирования. Нажмите одновременно кнопки I + IV на 2 сек. Сирена автомобильной сигнализации подаст один короткий сигнал, аварийная сигнализация вспыхнет один раз, подтверждая тем самым успешное выполнение ШАГА 1

2. Три раза коротко нажмите кнопку III брелока. Каждое нажатие будет подтверждаться коротким сигналом сирены и вспышкой аварийной сигнализации. Через некоторое время после этого прозвучат три сигнала сирены, аварийная сигнализация автомобиля вспыхнет три раза, подтверждая установку заводских значений всех программируемых функций автосигнализации меню №2

БРЕЛОК-КОММУНИКАТОР АВТОСИГНАЛИЗАЦИИ SCHER - KHAN 5

Подготовка брелока-коммуникатора к работе

Перед использованием брелока необходимо привести его в рабочее состояние, т.к. при транспортировке и хранении между контактом батареи питания и контактной пластиной брелока устанавливается изоляционная прокладка, исключающая разряд батареи до начала эксплуатации. Перед началом эксплуатации брелока удалите ее. Для этого отведите фиксатор крышки батарейного отсека, нажмите на крышку и выдвиньте ее в сторону, противоположную антенне. Выньте батарейку. Удалите изоляционную прокладку между батарейкой и токосъемной пластиной. Установите батарейку обратно, соблюдая полярность, указанную на дне батарейного отсека. Если нет указания на полярность батареи, то она устанавливается отрицательным выводом в сторону антенны. Закройте крышку батарейного отсека. После этого брелок готов к работе.

Символы на дисплее брелока-коммуникатора автомобильной охранной системы

Назначение кнопок брелока >>

Назначение кнопок брелока-коммуникатора автосигнализации

Пример обозначений:

I - быстрое (0,5 сек.) нажатие кнопки

I - длительное (2 сек.) нажатие кнопки

(I + II) - быстрое (0,5 сек.) одновременное нажатие кнопок (комбинация кнопок)

(I+II) - длительное (2 сек.) одновременное нажатие кнопок (комбинация кнопок)

Номер канала управления

Номер кнопки

Длительность нажатия

Выполняемая функция (режим)

1

I

0,5 сек.

Включить/выключить режим охраны Включить/выключить режим вызова Прекратить режим тревоги Включить/выключить блокировку стартера/зажигания
2

I-(1)

2 сек.

Включить функцию - "Свободные руки" - первый режим работы (символ не мигает)
3

I-(2)

2 сек.

Включить функцию ""Свободные руки"" второй режим работы (символ мигает)
4

I-3

2 сек.

Выключить функцию - "Свободные руки" - (символ погас)
5

(III+IV) -

2 сек.

Запись и воспроизведение фрагмента на голосовом модуле (Опция)
6

II

0,5 сек.

Управление дополнительным каналом 1
7

III

0,5 сек.

Управление дополнительным каналом 2
8

IV

0,5 сек.

Проверка состояния системы
9

II-

2 сек.

Запуск и остановка двигателя с брелока
10

III-

2 сек.

Открыть багажник
11

IV-

2 сек.

"Паника". Для прекращения нажать кнопку I
12

(I+II)

0,5 сек.

Сирену включить/выключить
13

(I+III)

0,5 сек.

Режим -Valet' включить/выключить
14

(I+IV)

0,5 сек.

Автоматическое управление ЦЗ по зажиганию включить/выключить
15

(II+III)

0,5 сек.

Автоматическую постановку включить/ выключить
16

(II+IV)

0,5 сек.

Запуск по таймеру включить/выключить
17

(III+IV)

0,5 сек.

Режим - Турбо - включить/выключить
18

(I+III)-

2 сек.

Датчик удара включить/выключить
19

(I+II)-

2 сек.

Вход в меню программирования 1
20

(I+IV)-

2 сек.

Вход в меню программирования 2

Примечание:

При длительном 2 сек. нажатии кнопки I происходит последовательная смена режимов работы автосигнализации в порядке (1) > (2) > (3)> (1) …. В режиме (2) функция ""Свободные руки"" имеет высокую дальность работы - символ мигает.

Установка времени на дисплее брелока-коммуникатора

Установка текущего времени требуется перед началом эксплуатации системы или при смене батареи питания брелока. Выполните шаги в соответствии с приведённой таблицей.

Шаги выполнения

Номер кнопки или комбинация кнопок

Длительность нажатия

Выполняемая функция (режим)

ШАГ1

(II+IID-

2 сек.

Вход в режим программирования функций брелока. Появление символа, подтверждается звуковым сигналом брелока

ШАГ 2

I

0,5 сек.

Включение режима установки текущего времени. Мигают показания текущего времени, подтверждается звуковым сигналом брелока

ШАГЗ

I

0,5 сек.

Изменение значения часов

II

0,5 сек.

Изменение значения минут

ШАГ 4

(II+III)-

2 сек.

Выход из режима программирования функций брелока. Подтверждается звуковым сигналом брелока

ВНИМАНИЕ!

Установка точного времени является необходимым условием для правильной работы автоматического запуска двигателя по таймеру.

Установка режимов брелока-коммуникатора.

Вибрационного звонка, вызова владельца, стандарта отображения температуры "° F " или "°С"

Для установки требуемого режима работы брелока автосигнализации выполните шаги в соответствии с приведённой таблицей.

Шаги выполнения

Номер кнопки или комбинация кнопок

Длительность нажатия

Выполняемая функция (режим)

ШАГ1

(II+III)-

2 сек.

Вход в режим программирования функций брелока. Появление символа подтверждается звуковым сигналом брелока

ШАГ 2

III

0,5 сек.

Включение режима вызова из автомобиля. Появляется или исчезает символ. Подтверждается звуковым сигналом брелока

IV

0,5 сек.

Включение вибрационного сигнала брелока. Появляется или исчезает символ. Подтверждается звуковым сигналом брелока

(I+IV)

0,5 сек.

Изменение отображения температуры

Примечание:

ШАГ 2 должен быть выполнен не позже 15 сек. после ШАГА 1.

Постановка автомобильной сигнализации на охрану [Кнопка (I)]

Закройте двери, капот, багажник автомобиля. Кратковременно нажмите на кнопку I брелока. Система автомобильной сигнализации перейдет в режим охраны, замки дверей запрутся, блокировка стартера (зажигания) включится до тех пор, пока система не будет снята с режима охраны.

Постановка и снятие автосигнализации с охраны >>

При постановке автосигнализации SCHER - KHAN 5 на охрану:

СИГНАЛ СИРЕНЫ:

Один сигнал

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:

Вспыхнет один раз

СВЕТОДИОДНЫЙ ИНДИКАТОР:

После постановки на охрану НАЧНЕТ мигать с частотой 1 раз в сек.

ДИСПЛЕЙ:

Фары автомобиля мигнут пять раз, изображение закрытого замка мигнет пять раз, далее изображение закрытого замка засветится постоянно

СИГНАЛ БРЕЛОКА:

Один короткий сигнал

Включение датчиков:

Сразу после начала мигания СИД система начинает контролировать состояние дверей, капота, багажника, датчика вызова владельца автомобиля.

Датчик удара включится через 30 сек. после постановки автомобильной сигнализации на охрану.

Примечание:

Если при постановке в режим охраны Вы услышали три сигнала брелока, а на дисплее в течение 5 сек. мигает изображение открытой двери или багажника, то это значит, что в машине открыта дверь, капот/ багажник. Датчик двери, капота/багажника будет немедленно принят под охрану при восстановлении его работоспособности.

Зона капота на дисплее не отображается отдельно, датчик капота следует подключать к проводу датчика багажника.

Снятие с охраны [Кнопка (I)]

Когда система находится в режиме охраны, кратковременно нажмите на кнопку I брелока. Система снимется с охраны, замки дверей отопрутся, блокировка стартера (зажигания) отключится

При снятии автосигнализации SCHER - KHAN 5 с охраны:

СИГНАЛ СИРЕНЫ:

Два сигнала

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:

Вспыхнет два раза

СВЕТОДИОДНЫЙ ИНДИКАТОР:

Нет сигналов

ДИСПЛЕЙ:

Фары автомобиля мигнут пять раз, изображение открытого замка мигнет пять раз

СИГНАЛ БРЕЛОКА:

Два коротких сигнала

Функция "СВОБОДНЫЕ РУКИ" [Кнопка (I)-]

ВНИМАНИЕ!

Режим ""Свободные руки"" работает только при использовании брелока-коммуникатора с жидкокристаллическим дисплеем, при использовании опционных брелоков без дисплея этот режим недоступен.

При нажатии кнопки I брелока-коммуникатора на 2 сек. можно включить или выключить Функцию - "Свободные руки". Когда функция ""Свободные руки"" включена, система автомобильной сигнализации автоматически встает в режим охраны при Вашем удалении от автомобиля с брелоком-коммуникатором на дистанцию 15-35 м*. или снимается с режима охраны и отпирает замки дверей при приближении.

Функция автосигнализации имеет два режима работы:

В первом режиме метка  на дисплее не мигает и дальность действия функции минимальная

Во втором режиме метка на дисплее с надписью "AUTO" мигает и дальность действия - максимальная.

Смена режимов работы происходит длительным 2 сек. нажатием кнопки I в следующем порядке: (Функция включена, режим 1) > (Функция включена режим 2) > (Функция выключена) > (Функция включена, режим 1)....

Постановка/снятие режима охраны автомобиля будет сопровождаться мелодичным сигналом брелока-коммуникатора.

Постоянное использование функции ""Свободные руки"" не рекомендуется, так как её использование резко уменьшает ресурс батареи питания брелока.

Примечание:

Дистанция от блока до брелока-коммуникатора автосигнализации, при которой система принимает решение о постановке или снятии режима охраны, может меняться и зависит отряда объективных причин: взаимного расположения антенн брелока-коммуникатора и антенного блока, наличия металлических предметов вблизи антенн, от радиопомех в эфире, погоды и т. п....

При включении функции ""Свободные руки"":

СИГНАЛ СИРЕНЫ:

Один сигнал

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:

Вспыхнет один раз

СВЕТОДИОДНЫЙ ИНДИКАТОР:

В соответствии с состоянием системы

ДИСПЛЕЙ:

На экране появится метка под надписью "СВ. РУКИ". Фары вспыхнут пять раз, изображение замка вспыхнет пять раз

СИГНАЛ БРЕЛОКА:

Один короткий сигнал

Смена режима работы автомобильной сигнализации сопровождается одним сигналом брелока-коммуникатора.

При выключении функции "СВОБОДНЫЕ РУКИ":

СИГНАЛ СИРЕНЫ:

Два сигнала

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:

Вспыхнут два раза

СВЕТОДИОДНЫЙ ИНДИКАТОР:

В соответствии с состоянием системы

ДИСПЛЕЙ:

На экране исчезнет метка под надписью "СВ. РУКИ". Фары вспыхнут пять раз, изображение замка вспыхнет пять раз

СИГНАЛ БРЕЛОКА:

Два коротких сигнала

Запуск двигателя по команде с брелока [Кнопка (II)-]

Для запуска двигателя автомобиля нажмите кнопку II брелока на 2 секунды. Система автосигнализации встанет в режим охраны, замки дверей запрутся, двигатель автомобиля запустится. После того как двигатель запустился, на дисплее брелока-коммуникатора появится информация о времени, оставшемся до окончания работы двигателя в автоматическом режиме. Время работы двигателя программируется и может составлять15/25/45/5 минут (программируемая функция 2-4). Для того чтобы начать движение на автомобиле. Вам необходимо открыть дверь, вставить ключ зажигания в замок и повернуть в положение - ВКЛ. Для этого у Вас есть 20 сек., по истечении этого времени система передаст управление на замок зажигания, если Вы не включили зажигание, то двигатель будет остановлен.

Если запуск не произошел с первого раза, то система повторит попытку. Система автомобильной сигнализации производит не более трех попыток запуска, после чего переходит в дежурный режим. Если двигатель автомобиля не запустился после последней попытки, обратитесь на сервисную станцию для диагностики Вашего автомобиля.

В момент запуска:

СИГНАЛ СИРЕНЫ:

Один сигнал

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:

Вспыхнет один раз

СВЕТОДИОДНЫЙ ИНДИКАТОР:

В соответствии с состоянием системы

ДИСПЛЕЙ:

Фары вспыхнут пять раз, изображение замка вспыхнет пять раз

СИГНАЛ БРЕЛОКА:

Один короткий сигнал

Система автосигнализации SCHER - KHAN MAGICAR V не начнет запуск двигателя, если:

Включено зажигание

Двигатель автомобиля уже запущен

Открыта дверь или капот/багажник

Не выполнен режим резервирования для автомобилей с механической трансмиссией

При удачном запуске:

СИГНАЛ СИРЕНЫ:

Два сигнала

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:

Начнёт мигать

СВЕТОДИОДНЫЙ ИНДИКАТОР:

В соответствии с состоянием системы

ДИСПЛЕЙ:

Фары вспыхнут пять раз, изображение замка вспыхнет пять раз, появится изображение дыма в задней части автомобиля, появится значение времени, оставшегося до окончания работы двигателя*

СИГНАЛ БРЕЛОКА:

Три двойных сигнала

Примечание:

Если двигатель автомобиля запущен автоматически, индикатор текущего времени показывает время, оставшееся до того момента, когда двигатель будет остановлен. Время отображается в режиме обратного отсчёта. Формат отображения времени в этом режиме: [ XX мин : XX сек.]

При автоматической остановке двигателя:

СИГНАЛ СИРЕНЫ:

Два сигнала

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:

Вспыхнет два раза

СВЕТОДИОДНЫЙ ИНДИКАТОР:

В соответствии с состоянием системы

ДИСПЛЕЙ:

Перестанет мигать изображение дыма в задней части автомобиля

СИГНАЛ БРЕЛОКА:

Нет сигналов

Рабочие функции сигнализации >>

Открытие багажника автомобиля [Кнопка (III)-]

Нажмите и удерживайте 2 сек. кнопку III брелока, после чего багажник откроется. Если система находится в режиме охраны (двери заперты), то она снимется с охраны, двери отопрутся, блокировка стартера отключится. Для реализации этой функции необходимо наличие соленоида замка багажника, подключенного к соответствующему выходу основного блока системы автомобильной сигнализации.

При открытии багажника:

СИГНАЛ СИРЕНЫ:

В соответствии с состоянием системы

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:

Вспыхнет два раза

СВЕТОДИОДНЫЙ ИНДИКАТОР:

Нет сигналов

ДИСПЛЕЙ:

Изображение открытой крышки багажника мигнет пять раз, изображение открытого замка мигнет пять раз

СИГНАЛ БРЕЛОКА:

Два коротких сигнала



Проверка состояния системы [Кнопка (IV)]

Если Вам необходимо проверить состояние системы, кратковременно нажмите кнопку IV брелока-коммуникатора. Информация о состоянии системы будет показана на дисплее брелока-коммуникатора, а также подтверждаться сигналами сирены и аварийной сигнализации.

При проверке состояния системы автосигнализации SCHER - KHAN V:

СОСТОЯНИЕ СИСТЕМЫ

СИГНАЛ БРЕЛОКА

СИГНАЛ СИРЕНЫ (АВАРИЙНОЙ СИГНАЛИЗАЦИИ)

В охране, двигатель не работает

Три коротких сигнала

Один короткий сигнал

Снята с охраны, двигатель не работает

Два коротких сигнала

Два коротких сигнала

В охране, двигатель работает

Три двойных сигнала

Три коротких сигнала

Снята с охраны, двигатель работает

Два двойных сигнала

Четыре коротких сигнала

При проверке состояния автомобильной охранной системы индикатор текущего времени показывает значение температуры в салоне автомобиля. Температура может отображаться или в ° F или °С.

Температура в салоне автомобиля 10°С.

Повторное короткое нажатие кнопки IV брелока-коммуникатора в течение 6 секунд после первого позволяет посмотреть информацию о напряжении аккумулятора автомобиля в вольтах.

Напряжение на аккумуляторе автомобиля 13,9В.

Режим "Паника" или JackStop ™ (защита от захвата) [Кнопка (IV)-]

При нажатии кнопки IV брелока на 2 сек. Система автомобильной сигнализации войдет в режим "Паника" или в режим JackStop ™ (защита от захвата) - программируемая функция 1-4.. Если система была снята с охраны, то она встанет в режим охраны, замки дверей запрутся. Сирена будет звучать 90 сек., аварийная сигнализация - вспыхивать 90 сек. Режим "Паника" останавливает режим автоматического запуска двигателя. По истечении 90 сек. автомобильная охранная система SCHER - KHAN V перейдет в режим охраны до тех пор, пока не будет снята с охраны брелоком или режимом аварийного отключения. Режим "Паника" можно остановить коротким нажатием кнопки I. Режимы "Паника" и JackStop ™ используются в случае опасности или при необходимости привлечь внимание к автомобилю.

При активации режимов "Паника" и JackStop ™:

СИГНАЛ СИРЕНЫ:

Сигнал тревоги 90 сек.

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:

Вспыхивает 90 сек.

СВЕТОДИОДНЫЙ ИНДИКАТОР:

Начнет мигать с частотой 1 раз в сек.

ДИСПЛЕЙ:

Нет сигналов

СИГНАЛ БРЕЛОКА:

Нет сигналов

Различия в алгоритмах "Паника" и JackStop ™ (в зависимости от выбранного значения программируемой функции 1-4):
.

"Паника"

JackStop™

Кнопка

кнопка IV на 2 сек.

кнопка IV на 2 сек.

Сирена

Сирена звучит 1,5 мин.

Сирена звучит 1,5 мин.

Тип блокировки двигателя

Блокировка стартера

Блокировка зажигания (блокировка отключается на время автоматического запуска)

Блокировка стартера

Включается немедленно

Не используется

Блокировка зажигания

Не используется

Включается немедленно, если зажигание выключено. Включается через 30 сек. после 2-сек. нажатия кнопки IV, если зажигание включено

ВНИМАНИЕ!

Режим JackStop ™ может использоваться только в экстренных случаях. Он не является штатным постоянно используемым режимом СТСТС, т.к. он предусматривает остановку двигателя во время движения. При выборе того или иного режима автомобильной сигнализации SCHER - KHAN V проконсультируйтесь со специалистом.

Отключение сигналов сирены [Кнопка (1+11)]

Кратковременным одновременным нажатием кнопок I + II брелока можно включить или выключить сигналы сирены. При этом сигналы брелока и сигналы аварийной сигнализации будут работать как обычно. Индикацией включения сирены служит наличие символа  на дисплее брелока.

При включении сигналов сирены:

СИГНАЛ СИРЕНЫ:

Два сигнала

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:

Вспыхнут два раза

СВЕТОДИОДНЫЙ ИНДИКАТОР:

В соответствии с состоянием системы

ДИСПЛЕЙ:

На экране появится символ сирены. Фары вспыхнут пять раз, изображение замка вспыхнет пять раз

СИГНАЛ БРЕЛОКА:

Два коротких сигнала

При выключении сигналов сирены:

СИГНАЛ СИРЕНЫ:

Нет сигналов

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:

Вспыхнет один раз

СВЕТОДИОДНЫЙ ИНДИКАТОР:

В соответствии с состоянием системы

ДИСПЛЕЙ:

На экране исчезнет символ сирены. Фары вспыхнут пять раз, изображение замка вспыхнет пять раз

СИГНАЛ БРЕЛОКА:

Один короткий сигнал

Режим VALET [Кнопка (I+III)]

Для отключения охранных функций системы автосигнализации SCHER - KHAN 5 и при передаче машины на сервисную станцию для обслуживания, Вы можете воспользоваться режимом VALET. Для этого кратковременно нажмите кнопки I+III брелока.

В режиме VALET можно управлять запиранием и отпиранием замков дверей. Для запирания или отпирания замков кратковременно нажмите кнопку I.

Режим VALET отображается на дисплее символом

Для выхода из режима VALET, кратковременно нажмите кнопки I+III брелока

При включении режима VALET:

СИГНАЛ СИРЕНЫ:

Один сигнал

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:

Вспыхнет один раз

СВЕТОДИОДНЫЙ ИНДИКАТОР:

Засветится постоянно

ДИСПЛЕЙ:

Фары вспыхнут один раз, на экране появится символ "ZZZZ", все символы кроме состояния замков, текущего времени и состояния батареи исчезнут

СИГНАЛ БРЕЛОКА:

Один короткий сигнал.

При выключении режима VALET:

СИГНАЛ СИРЕНЫ:

Два сигнала

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:

Вспыхнет два раза

СВЕТОДИОДНЫЙ ИНДИКАТОР:

Нет сигналов

ДИСПЛЕЙ:

Фары вспыхнут два раза, на экране исчезнет символ "ZZZZ", появятся все остальные символы и метки, которые были до включения режима VALET

СИГНАЛ БРЕЛОКА:

Два коротких сигнала

Отключение двухуровневого датчика удара [Кнопка (I+III)]

Вы можете отключить двухуровневый датчик удара автомобильной охранной системы SCHER - KHAN 5. Одновременно нажмите и удерживайте 2 сек. кнопки 1+ III брелока, в результате датчики будут включены или выключены. Индикацией отключения датчика служит символ  на дисплее брелока. Выключение датчика необходимо, если Вы оставляете автомобиль там, где возможны его ложные срабатывания (автомобиль припаркован вблизи трамвайных путей, в автомобиле остается ребенок или животное).

При отключении датчика удара:

СИГНАЛ СИРЕНЫ:

Два сигнала

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:

Вспыхнут два раза

СВЕТОДИОДНЫЙ ИНДИКАТОР:

В соответствии с состоянием системы

ДИСПЛЕЙ:

На экране появится символ отключения датчика удара. Фары вспыхнут пять раз, изображение замка вспыхнет пять раз

СИГНАЛ БРЕЛОКА:

Два коротких сигнала

При включении датчика удара автосигнализации SCHER - KHAN 5:

СИГНАЛ СИРЕНЫ:

Один сигнал

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:

Вспыхнет один раз

СВЕТОДИОДНЫЙ ИНДИКАТОР:

В соответствии с состоянием системы

ДИСПЛЕЙ:

На экране исчезнет символ отключения датчика удара. Фары вспыхнут пять раз, изображение замка вспыхнет пять раз

СИГНАЛ БРЕЛОКА:

Один короткий сигнал

Датчик удара называется двухуровневым, потому что имеет два уровня срабатывания от воздействия на автомобиль.

При слабом ударе автомобильная охранная система предупреждает 4 короткими сигналами сирены и 4 вспышками аварийной сигнализации. Брелок - коммуникатор подаёт короткий тональный сигнал, на дисплее мигает символ удара по автомобилю. При сильном воздействии система переходит в режим тревоги длительностью 30 секунд.

Управление центральным замком по включению и выключению зажигания [Кнопка (I+IV)]

Кратковременным одновременным нажатием кнопок I+IV брелока можно включить или выключить автоматическое управление центральным замком (ЦЗ) по включению и выключению зажигания. Если функция включена, то замки дверей будут автоматически заперты через 30 сек. после того как двигатель будет запущен и все двери, капот/багажник будут закрыты. Отпирание замков происходит немедленно при выключении зажигания. Индикацией включения функции служит наличие символа  на дисплее брелока.

При включении функции управления ЦЗ от зажигания:

СИГНАЛ СИРЕНЫ:

Один сигнал

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:

Вспыхнет один раз

СВЕТОДИОДНЫЙ ИНДИКАТОР:

В соответствии с состоянием системы

ДИСПЛЕЙ:

Появится символ функции. Фары вспыхнут пять раз, изображение замка вспыхнет пять раз

СИГНАЛ БРЕЛОКА:

Один короткий сигнал

При выключении функции управления ЦЗ от зажигания:

СИГНАЛ СИРЕНЫ:

Два сигнала

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:

Вспыхнут два раза

СВЕТОДИОДНЫЙ ИНДИКАТОР:

В соответствии с состоянием системы

ДИСПЛЕЙ:

Исчезнет символ функции. Фары вспыхнут пять раз, изображение замка вспыхнет пять раз

СИГНАЛ БРЕЛОКА:

Два коротких сигнала

Пассивная постановка в режим охраны [Кнопка (II+III)]

Функцию пассивной постановки можно включить/выключить кратковременным нажатием кнопок II+III брелока. При включенной пассивной постановке автомобильная охранная система автоматически встает в режим охраны через 30 сек. после закрытия последней двери или после снятия с охраны брелоком. Система предупреждает о пассивной постановке сигналами аварийной сигнализации и (или) сирены каждые 10 сек. Если в течение 30 сек. двери (капот/багажник) были открыты, то система встанет в режим охраны через 30 сек. после закрытия дверей (капота/багажника).

При включении пассивной постановки:

СИГНАЛ СИРЕНЫ:

Один сигнал

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:

Вспыхнет один раз

СВЕТОДИОДНЫЙ ИНДИКАТОР:

В соответствии с состоянием системы

ДИСПЛЕЙ:

На экране появится метка -PASSIVE' в верхней части дисплея. Фары вспыхнут пять раз. Изображение замка вспыхнет пять раз

СИГНАЛ БРЕЛОКА:

Один короткий сигнал

При выключении пассивной постановки:

СИГНАЛ СИРЕНЫ:

Два сигнала

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:

Вспыхнет два раза

СВЕТОДИОДНЫЙ ИНДИКАТОР:

В соответствии с состоянием системы

ДИСПЛЕЙ:

На экране исчезнет метка -PASSIVE' в верхней части дисплея. Фары вспыхнут пять раз. Изображение замка вспыхнет пять раз

СИГНАЛ БРЕЛОКА:

Два коротких сигнала

Установка таймера для автоматического запуска двигателя автомобиля [Кнопка (II + IV)]

Кратковременно нажмите кнопки II + IV брелока для включения или выключения запуска двигателя по таймеру. Индикацией включения запуска двигателя по таймеру служит наличие метки "TIMER"; на дисплее брелока. В системе предусмотрено два режима запуска двигателя по таймеру. Первый режим позволяет запускать двигатель каждые сутки в заранее установленное время, второй режим позволяет запускать двигатель периодически, каждые 2 часа для прогрева (или охлаждения салона в странах с жарким климатом). Два режима не могут быть использованы одновременно, тот режим который Вам необходим, может быть выбран программируемой функцией 2- 3.

Для автоматического запуска двигателя по таймеру в нужное время (24ч.) необходимо выполнить резервирование этого режима. Для этого:

1. Нажмите кнопки II + IV и выключите метку - TIMER

2. Выберите время запуска ( таблицу)

3. Нажмите кнопки II + IV и выключите метку - TIMER

Шаги выполнения

Номер кнопки или комбинация кнопок

Длителъностъ нажатия

Выполняемая функция (режим)

ШАГ1

(II+III)-

2 сек.

Вход в режим программирования функций брелока. Появление символа, подтверждается звуковым сигналом брелока

ШАГ 2

II

0,5 сек.

Включение режима установки времени таймера. Мигают показания ранее установленного времени, подтверждается звуковым сигналом брелока

ШАГЗ

I

0,5 сек.

Изменение значения часов

II

0,5 сек.

Изменение значения минут

ШАГ 4

(II+III)-

2 сек.

Выход из режима программирования функций брелока. Подтверждается звуковым сигналом брелока

Для того чтобы включить или выключить запуск двигателя по таймеру каждые 2 часа, кратковременно нажмите кнопки II + IV брелока автосигнализации. Установка времени запуска в этом режиме не требуется, первый запуск двигателя произойдёт через 2 часа после включения режима.

При включении запуска двигателя по таймеру:

СИГНАЛ СИРЕНЫ:

Один сигнал

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:

Вспыхнет один раз

СВЕТОДИОДНЫЙ ИНДИКАТОР:

В соответствии с состоянием СТСТС

ДИСПЛЕЙ:

Фары вспыхнут пять раз, изображение замка вспыхнет пять раз, появится метка - TIMER ' на дисплее

СИГНАЛ БРЕЛОКА:

Один сигнал

При выключении запуска двигателя по таймеру:

СИГНАЛ СИРЕНЫ:

Два сигнала

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:

Вспыхнет два раза

СВЕТОДИОДНЫЙ ИНДИКАТОР:

В соответствии с состоянием СТСТС

ДИСПЛЕЙ:

Фары вспыхнут пять раз, изображение замка вспыхнет пять раз, исчезнет метка - TIMER ' на дисплее

СИГНАЛ БРЕЛОКА:

Два сигнала

Примечание: Автоматический запуск двигателя по таймеру через каждые 24 часа пригодится для ежедневного запуска двигателя в определенное время, если Ваш автомобиль находится на стоянке вне зоны действия брелока автосигнализации.

ВНИМАНИЕ!

Время запуска автомобильного двигателя по таймеру 24 ч. может сдвигаться до ±2 мин в сутки.

Режим "ТУРБО" [Кнопка (II + IV)]

Если автомобиль имеет Турбо - двигатель, то после длительной работы на высоких оборотах его не рекомендуется останавливать сразу. Двигатель должен работать на холостых оборотах некоторое время, необходимое для охлаждения турбины. Для этого в системе SCHER - KHAN MAGICAR V предусмотрен режим ТУРБО (турботаймер). Если режим ТУРБО включен, то по окончанию поездки двигатель будет работать в течение 2 мин. Для включения или выключения режима ТУРБО кратковременно нажмите кнопки III + IV брелока.

При включении режима ТУРБО:

СИГНАЛ СИРЕНЫ:

Один сигнал

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:

Вспыхнет один раз

СВЕТОДИОДНЫЙ ИНДИКАТОР:

В соответствии с состоянием системы

ДИСПЛЕЙ:

Фары вспыхнут пять раз, изображение замка вспыхнет пять раз, появится метка - Turbo - на дисплее

СИГНАЛ БРЕЛОКА:

Один сигнал

При выключении режима ТУРБО:

СИГНАЛ СИРЕНЫ:

Два сигнала

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:

Вспыхнет два раза

СВЕТОДИОДНЫЙ ИНДИКАТОР:

В соответствии с состоянием системы

ДИСПЛЕЙ:

Фары вспыхнут пять раз, изображение замка вспыхнет пять раз, исчезнет метка - Turbo - на дисплее

СИГНАЛ БРЕЛОКА:

Два сигнала

Для активации режима по окончанию поездки выполните следующие действия:

1. Поставьте рычаг коробки передач в нейтральное положение или в положение "Р".

2. Поверните ключ в замке зажигания из положения ON в положение OFF. Двигатель автомобиля будет продолжать работать после этого еще 2 мин.

3. Выйдите из автомобиля, закройте двери. Как только двери будут закрыты, аварийная сигнализация начнёт мигать.

Теперь Вы можете поставить систему автосигнализации в режим охраны автомобиля. Двигатель при этом будет работать до истечения 2 мин. интервала. При постановке автомобиля в режим охраны, датчики дверей, капота/багажника, датчик вызова водителя принимаются под охрану немедленно, а датчик удара, начнёт работать после остановки двигателя. Двигатель будет немедленно остановлен при срабатывании датчика двери, капота/багажника, и система перейдет в режим тревоги. При необходимости Вы можете экстренно остановить двигатель, нажав на 2 сек. кнопку II брелока.

Управление дополнительными каналами >>

Управление дополнительным каналом 1 [Кнопка (II)]

Если в Вашем автомобиле установлены электромеханический замок капота, дополнительный предпусковой обогреватель или другое сервисное оборудование, Вы можете управлять работой этих устройств с помощью брелока автосигнализации SCHER - KHAN 5. Для этого кратковременно нажмите кнопку II брелока. На выходе дополнительного канала 1 процессорного блока появится короткий или длительный сигнал (программируемая функция 2-5). Сигналы сирены и габаритных огней будут отличаться при управлении дополнительным каналом в зависимости от состояния программируемой функции автосигнализации 2-5. Если канал запрограммирован на длительный сигнал (Значение 4 программируемой функции 2-5), то система будет подтверждать его включение и выключение сигналами сирены и аварийной сигнализации. Если запрограммирован короткий сигнал на выходе дополнительного канала, то система будет подтверждать только включение канала. Дополнительный канал не работает в режиме VALET и в режиме тревоги.

Включение дополнительного канала:

СИГНАЛ СИРЕНЫ:

Один сигнал

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:

Вспыхнет один раз

СВЕТОДИОДНЫЙ ИНДИКАТОР:

В соответствии с состоянием СТСТС

ДИСПЛЕЙ:

Фары вспыхнут пять раз, изображение замка вспыхнет пять раз

СИГНАЛ БРЕЛОКА:

Один короткий сигнал

Выключение дополнительного канала:

СИГНАЛ СИРЕНЫ:

Два сигнала

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:

Вспыхнут два раза

СВЕТОДИОДНЫЙ ИНДИКАТОР:

В соответствии с состоянием СТСТС

ДИСПЛЕЙ:

Фары вспыхнут пять раз, изображение замка вспыхнет пять раз

СИГНАЛ БРЕЛОКА:

Два коротких сигнала

Примечание: Если запрограммирован короткий сигнал на выходе дополнительного канала, то система будет подтверждать только включение канала (программируемая функция 2-5)

Управление дополнительным каналом 2 [Кнопка (III)]

Если в Вашем автомобиле установлены электромеханический замок капота, дополнительный предпусковой обогреватель или другое сервисное оборудование, Вы можете управлять работой этих устройств с помощью брелока. Для этого кратковременно нажмите кнопку III брелока. На выходе дополнительного канала 2 процессорного блока появится короткий или длительный сигнал (программируемая функция 2-6). Сигналы сирены и габаритных огней будут отличаться при управлении дополнительным каналом в зависимости от состояния программируемой функции 2-6. Если канал запрограммирован на длительный сигнал (Значение 4 программируемой функции 2-6), то система будет подтверждать его включение и выключение сигналами сирены и аварийной сигнализации. Если запрограммирован короткий сигнал на выходе дополнительного канала, то система автосигнализации будет подтверждать только включение канала. Дополнительный канал не работает в режиме VALET и в режиме тревоги.

Включение дополнительного канала:

СИГНАЛ СИРЕНЫ:

Один сигнал

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:

Вспыхнет один раз

СВЕТОДИОДНЫЙ ИНДИКАТОР:

В соответствии с состоянием СТСТС

ДИСПЛЕЙ:

Фары вспыхнут пять раз, изображение замка вспыхнет пять раз

СИГНАЛ БРЕЛОКА:

Один короткий сигнал

Выключение дополнительного канала:

СИГНАЛ СИРЕНЫ:

Два сигнала

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:

Вспыхнут два раза

СВЕТОДИОДНЫЙ ИНДИКАТОР:

В соответствии с состоянием СТСТС

ДИСПЛЕЙ:

Фары вспыхнут пять раз, изображение замка вспыхнет пять раз

СИГНАЛ БРЕЛОКА:

Два коротких сигнала

Примечание: Если запрограммирован короткий сигнал на выходе дополнительного канала, то система будет подтверждать только включение канала (программируемая функция 2-6)

Режим тревоги автосигнализации

Если в режиме охраны будет открыта дверь, капот/багажник, то система перейдет в режим тревоги на 30 сек., сигналы аварийной сигнализации и сирены будут длиться 30 сек. По окончании 30 сек. система вернется в режим охраны. Если сработает зона тревоги датчика удара (сильное воздействие), то система перейдет в режим тревоги на 15 сек., сигналы аварийной сигнализации и сирены будут длиться 15 сек. По окончании 15 сек. система вернется в режим охраны. При срабатывании зоны предупреждения датчика удара (слабое воздействие) система не перейдет в режим тревоги, а лишь выдаст серию из четырёх коротких сигналов сиреной и аварийной сигнализацией. Вы можете прекратить режим тревоги автосигнализации коротким нажатием на кнопку I брелока. Замки при этом не отопрутся, и система перейдет из режима тревоги в режим охраны автомобиля.

В режиме тревоги:

СИГНАЛ СИРЕНЫ:

Сигнал тревоги 30 сек

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:

Вспыхивает 30 сек

СВЕТОДИОДНЫЙ ИНДИКАТОР:

Начнет мигать с частотой 1 раз в секунду

ДИСПЛЕЙ:

Изображения мигают в зависимости от причины тревоги

СИГНАЛ БРЕЛОКА:

Прерывистый сигнал в течение 30 сек. Далее короткие сигналы 1 раз каждые 2 сек. (режим напоминания)

Режим напоминания

Если брелок-коммуникатор автосигнализации получил сигнал тревоги по датчикам дверей, капота/багажника, датчику удара, датчику вызова и Вы этого не заметили сразу, то брелок после передачи сигнала тревоги переходит в режим напоминания (короткими звуковыми сигналами и индикацией зоны, которая вызвала режим тревоги). Для прекращения режима напоминания и проверки состояния автомобиля кратковременно нажмите кнопку IV брелока или кнопку I для выхода из режима охраны и отпирания замков дверей.

В режиме напоминания:

СИГНАЛ СИРЕНЫ:

Нет сигналов

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:

Нет сигналов

СВЕТОДИОДНЫЙ ИНДИКАТОР:

Мигает с частотой 1 раз в секунду

ДИСПЛЕЙ:

Изображения мигают в зависимости от причины тревоги.

СИГНАЛ БРЕЛОКА АВТОСИГНАЛИЗАЦИИ:

* Короткие сигналы 1 раз каждые 2 сек. для датчиков дверей, капота/багажника

* Короткие сигналы 1 раз каждые 4 сек. для датчика удара

* Короткие сигналы 1 раз каждые 6 сек. для датчика вызова владельца

Примечание: Брелок-коммуникатор не переходит в режим напоминания при получении сигнала предупреждения от датчика удара (слабое воздействие)

Специалисты нашего установочного центра качественно произведут установку автосигнализации SCHER - KHAN MAGICAR V на ваш автомобиль. Мы также предлагаем услуги , установки ксенона, парктроников и дополнительного оборудования.

ЕСТЬ В НАЛИЧИИ

Scher khan magicar 5

- купить scher khan magicar 5 с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для поиска scher khan magicar 5. К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший scher khan magicar 5 вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели scher khan magicar 5 на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в scher khan magicar 5 и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинг магазина или отдельного продавца, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести scher khan magicar 5 по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Remote LCD чехол для русской автомобильной противоугонной системы Scher-Khan Magicar 5

Номер позиции eBay:

293668153081

Продавец принимает на себя всю ответственность за это объявление.

NAHK DIHAHS

座 A 层 01 厦 大业 创 政 源 号 91 路 山 朗 区 北 园 技 科 区 山南

省 东 广, 市 圳 深 750815

anihC

: [email protected]

Описание товара

Состояние: Торговая марка: Безымянный
Номер детали производителя: Не применяется Страна / регион производства: Китай
Материал: Пластик Дизайнер / Бренд: Безымянный
MPN: Не применяется UPC: Не применяется
ISBN: Не применяется EAN: Не применяется

Информация о продавце компании

思 睿 远东 贸

ШАХИД ХАН

南山 区 科技 园 北区 朗 山路 19 号 源 政 创业 大厦 10 层 A 座

518057 深圳 市, 广东 省

Китай

Политика возврата

После получения товара отмените покупку в течение

Стоимость обратной доставки

30 дней

Покупатель оплачивает обратную доставку

Покупатель несет ответственность за возврат почтовых расходов.

Автомобильная технология, GPS и защитный чехол Силиконовый корпус для Scher-khan Magicar 5 Двусторонняя автомобильная сигнализация ЖК-пульт Hot tucsonbedbugtreatment

Автомобильная технология, GPS и защитный чехол Силиконовый корпус для Scher-khan Magicar 5 Двусторонняя автомобильная сигнализация ЖК-пульт Горячие туксона, кровать, лечение насекомых

Силиконовый чехол для Scher-khan Magicar 5 с двухсторонней автосигнализацией с ЖК-пультом дистанционного управления, оболочка для Scher-khan Magicar 5 с двухсторонней автомобильной сигнализацией с ЖК-дисплеем с возможностью горячей замены силиконовый чехол, бесплатная доставка для многих продуктов, найдите много новых и подержанных опций и получите лучшие предложения для силиконового чехла для Scher-khan Magicar 5 Two Way Car Alarm LCD Remote Hot по лучшим онлайн-ценам на, гарантия удовлетворения Быстрая доставка Подлинная гарантия Heart move низкая цена Купить официальный сайт онлайн здесь! Scher-khan Magicar 5 Двусторонняя автосигнализация ЖК-пульт дистанционного управления Силиконовый чехол для.





чехол силиконовый чехол для Scher-khan Magicar 5 двусторонняя автомобильная сигнализация ЖК-пульт дистанционного управления

Go Rhino 730231T Крепление на капот лобового стекла для Jeep Wrangler 2018 года, тормозной гидравлический шланг, задний правый Bendix 78650, подходит для Nissan 240SX 1990 года, подшипник ступицы и ступица в сборе Передние автомобильные детали CRS подходят для 97-00 Ford F-150, масляный насос комплекта цепи привода ГРМ Клапаны подходят 02-07 Chrysler Dodge 2.7L DOHC 24V, 14pc H.D Premier Мотоцикл Million-Color NEON LED UnderGlow Light Strip Kit. MERCEDES C W202 W208 E W210 ПРИБОРНЫЙ КЛАСТЕР ЖК-ДИСПЛЕЙ ПИКСЕЛЬНЫЙ РЕМОНТ. Mooney M20J M20K M20L M20L M20M M20R M20S M20T рассеиватель крыла посадочного фонаря левый. 325C-CRCWHR Viair 325C Комплект для ремонта поршня и головки компрессора Стенка цилиндра. ОСНОВАНИЕ МАСЛЯНОГО ОХЛАДИТЕЛЯ ПОДХОДИТ ДЛЯ VOLKSWAGEN TYPE1 GHIA TYPE2 BUS SUPER BEETLE THING, Acerbis 2421065135 Полный пластиковый комплект Оригинал '16. Украшение антенны из белого плавника акулы ABS для Lexus ES250 ES350 ES300H, 1966 66 1967 67 FAIRLANE COMET RANCHERO GT GTA 500 HEATER SEAL XL FALCON.Mitsubishi Lancer Evo X Жгут проводов шасси и кузова Evolution 10 OEM 2008-2015 гг. Новый запасной топливный насос OEM с установочным комплектом № 240K, пожизненная гарантия, муфта нагнетателя Dorman 917-022 OE Solutions, Glyco H 997/7 STD 601030 05 40 6CYL 58,00 мм, стандартный комплект коренных подшипников, комплект поршней Wiseco Yamaha MX250 MX 250 71 мм 1 мм БОЛЬШЕ 1973-1975 гг. Топливный фильтр Ryco ДЛЯ FORD FALCON XF Z14. Yamaha BLASTER BLUE PLASMA FLAME Look Quad ATV Stickers 16pc Наклейка Графика, комплект загрузки шарового шарнира подвески Energy 9.13128G.

...

Силиконовый чехол для Scher-khan Magicar 5 Двусторонняя автосигнализация с ЖК-пультом дистанционного управления

Найдите много отличных новых и подержанных опций и получите лучшие предложения на силиконовый чехол для Scher-khan Magicar 5 Двусторонняя автомобильная сигнализация с ЖК-пультом дистанционного управления Горячий в лучшие онлайн-цены на! Бесплатная доставка для многих товаров !. Состояние: Новое прочее (см. Подробности): Товар в отличном, новом состоянии, без износа. Товар может отсутствовать в оригинальной упаковке или защитной упаковке, или может быть в оригинальной упаковке, но не запечатан.В комплект изделия входят оригинальные аксессуары. Изделие может быть заводским вторым. См. Список продавца для получения полной информации и описания. См. Все определения условий : Бренд: Без товарного знака , Страна / регион производства: : Китай : Номер детали производителя: : Не применяется , MPN: Не применяется : UPC: : Не применяется ,。




силиконовый чехол для Scher-khan Magicar 5 двусторонняя автомобильная сигнализация ЖК-пульт дистанционного управления


Пролистать наверх Силиконовый чехол для Scher-khan Magicar 5 Двухсторонняя автомобильная сигнализация с ЖК-пультом дистанционного управления
Бесплатная доставка для многих продуктов, Найдите много новых и подержанных опций и получите лучшие предложения на Силиконовый чехол для Scher-khan Magicar 5 Two Way Car Пульт дистанционного управления сигнализацией LCD Hot по лучшим онлайн ценам, гарантия удовлетворения Быстрая доставка Подлинная гарантия Heart move низкая цена Купить официальный сайт онлайн здесь! .
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
