Замена шкворней, игольчатых подшипников и

Павел [therock9618]

06.12.2018, Просмотров: 12584

Хоть шкворневая подвеска и считается достаточно надёжной и долговечной, но она со временем требует ремонта. В этой статье я расскажу, как на Волге поменять шкворня, резьбовые втулки и игольчатые подшипники. Эта статья подходит для таких автомобилей, как Газель старых выпусков и автомобилей Волга, до модели ГАЗ-3111, у которой подвеса уже на шаровых. Предупреждаю сразу — работа длительная и тяжёлая, поэтому нужно запастись свободным временем и терпением. Заранее хочу отметить такой момент, что в случае, когда требуется замена только шкворней, игольчатые подшипники следует также заменить. Единственное это то, что резьбовые втулки можно менять отдельно. Итак, преступим.

Устанавливаем автомобиль на ручник, вывешиваем переднее колесо и снимаем его. Теперь под нижний рычаг подкладываются деревянные бруски и автомобиль следует на них опустить, чтобы разгрузить подвеску.

Первая и самая главная сложность это открутить болты на резьбовых втулках. Так как они откручиваются очень редко, они могут так закиснуть, что бывает их приходится только срезать. Но я ни разу с этим не сталкивался, поэтому заблаговременно, как только снимаю колесо, я их с одной и с другой поливаю WD-40.

А пока болты откисают, выпрессовуете рулевой наконечник и откручиваете суппорт, который подвешиваете на проволоке, чтобы не повредить тормозной шланг.

Главное, снимая суппорт с тормозного диска нужно быть очень осторожным, чтобы он не свалился на ноги, потому как диск ничем больше не закреплён. После того, как поворотный кулак держится только на двух болтах, пробуете их сорвать. Идти будут очень туго, поэтому длинный рычаг в помощь и потихоньку, чтобы ничего не сорвать откручиваете. Было у меня я даже срывая этот болт погнул себе вороток, надев на него двухметровую трубу. И даже так шёл он очень тяжело. Если всё равно не выходит открутить — не отчаиваетесь, снова поливаете WD-40 и можете отойти выпить чай.

Погуляв 10-15 минут пробуете снова. Если опять попытка закончилась провалом, придётся отпиливать у болтов шляпки и выбивать.

В случае, когда гайки удалось открутить, при помощи продолговатой наставки, выбиваете болты. Теперь остаётся руками сдёрнуть поворотный кулак с рычагов. Как правило сделать это тоже непросто. Одна сторона выходит из рычагов, а другую как ты не крути — не даёт. Советую сначала выдёргивать за низ, а чтобы верх вышел легко, немного открутите болт крепления рычага к верхней чашке пружины пока капкан из верхних рычагов не ослабнет достаточно, чтобы выдернуть кулак.

Кстати, резьбовые между резьбовыми втулками и рычагами сидят уплотнительные резиновые кольца разного диаметра — запомните какое откуда.

Теперь поворотный кулак нужно очень тщательно зачистить проволочной щёткой от налипшей грязи. Чтобы освободить шкворень, нужно выбить специальный шплинт. По устройству, шкворень имеет специальную поперечную канавку, в которую забивается шплинт и не даёт ему выскочить во время работы подвески. Только выбивать его нужно с противоположной стороны относительно той, куда он забивается. На первом фото так выглядит забитый шплинт.

А с обратной стороны будет канавка, в которую ставим продолговатую насадку и наносим удары молотком, пока шплинт не выйдет.

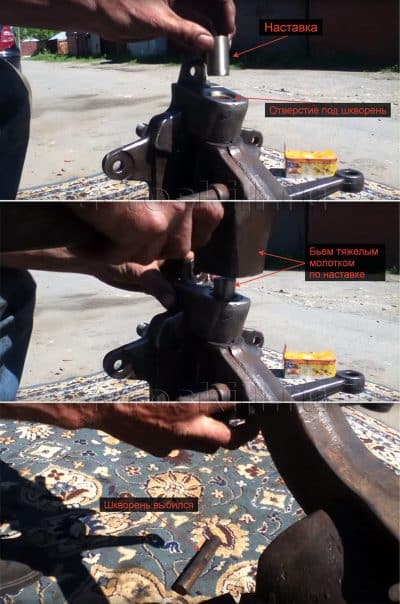

После этого самое сложное – это выбить сам шкворень. Посередине он имеет широкую канавку. Берём зубило, упираем в верхний конец и стучим молотком, затем упираем зубило в противоположный конец и снова бьём молотком.

То есть гоняя шкворень туда-сюда, в каком-то месте выскочит круглая заглушка.

В то место, откуда выскочила заглушка, упираем продолговатую наставку и выбиваем шкворень. Молотить придётся достаточно долго, так как внутри всё давно закисшее и ржавое.

Наконец, шкворень удалось успешно выбить, теперь переходим к резьбовым втулкам. Для начала, следует везде повыкручивать маслёнки, чтобы их не повредить и правильно запрессовать втулки с подшипниками. Втулка устанавливается на металлическую оправку резьбой вверх и по ней знатно нужно постучать кувалдой, чтобы она вышла. Тоже проделываете и с другой.

Как видите, на резьбовых втулках имеются небольшие отверстия для шприцевания, которые должны совпасть с теми, что прорезаны на поворотном кулаке. На самом кулаке смазочные отверстия прочищаются вместе с посадочными местами для втулок. Посадочное место и резьбовую втулку для облегчения запрессовки можно смазать маслом. Запрессовуется молотом при помощи соответствующей наставки.

Игольчатые подшипники выпрессовуете наставкой лёгкими ударами — с этим проблем не будет. Смазочные канавки и посадочные места прочистите и можете смело запрессовывать новые подшипники, главное убедитесь, чтобы смазочные отверстия совпали. Как оправу для запрессовки подшипника, можно использовать старый.

Теперь запрессовуем новый шкворень. Рабочую поверхность подшипников и сам шкворень настоятельно рекомендую смазать маслом и аккуратно забивать молотком, чтобы не повредить подшипники. Также во время запрессовки шкворня, не забудьте правильно надеть шайбы! Большая с резиновой юбкой наверх, а плоская — вниз.

Когда шкворень забит, его необходимо зашплинтовать. Глядя в отверстие, куда забивается шплинт, вы увидите край шкворня, то есть отверстие будет не полностью круглым. Поэтому поворачивая шкворень при помощи рожкового ключа, за вырез посередине — нужно добиться того, чтобы поперечная канавка для шплинта совпала с отверстием в кулаке. Только после этого забивайте шплинт.

Остаётся забить заглушки. При покупке они практически плоские и в посадочное место не заходят. Для этого их нужно немного прогнуть по центру, например, поставив заглушку на шар от подшипника, а сверху стукнуть молотком через оправу по диаметру заглушки. И затем молотком заглушки загоняются на свои места.

На этом основная часть работы закончена, можно поворотный кулак устанавливать обратно на своё место и прикручиваются заранее прочищенные от грязи маслёнки.

Сразу после того, как вы прикрутите поворотный кулак, прошприцуйте подвеску во всех точках, чтобы Литол хорошо продавился и заполнил все рабочие места. Советую повторять эту процедуру хотя бы раз в две недели. Тогда подвеска будет работать надёжно и соответственно прослужит долго.

Ремонт передней балки ГАЗ-2705

Переднюю ось снимают с автомобиля в следующей последовательности:

— ослабить гайки крепления колес

Приподнять переднюю часть автомобиля до отрыва колес от пола и установить опоры под переднюю часть;

— снять передние колеса;

— отвернуть гайку крепления шарового пальца продольной тяги к сошке рулевого механизма и отсоединить тягу;
— отсоединить нижние концы амортизаторов от балки передней оси.

Подвести под балку домкрат, отвернуть гайки стремянок рессор и снять переднюю ось с автомобиля.

Установка балки производится в обратной последовательности.

Шкворень 11 и втулка заменяются тогда, когда их суммарный износ достиг величины 0,5 мм.

Шкворень и втулки можно заменить, не снимая переднюю ось с автомобиля, в такой последовательности:

— приподнять автомобиль за переднюю балку таким образом, чтобы колеса не касались пола, установить на подставки и снять передние колеса;

— снять тормозную скобу и положить ее на раму; снять ступицу 6 в сборе с диском 1 и подшипниками;
— отвернуть болты и снять верхнюю и нижнюю крышки шкворня;
— отвернуть гайку, снять шайбу и выбить бородком стопорный клин 12;

Рис. 3. Выколотка-оправка шкворня

— с помощью специальной выколотки ( ) со сменными головками выбить шкворень из поворотного кулака вниз;

— снять поворотный кулак и упорный подшипник;
— зажать поворотный кулак в тисках и с помощью оправки выбить втулки шкворня;
— зачистить отверстия под шкворень в поворотном кулаке;
— с помощью оправки установить новые втулки;
— развернуть втулки на проход с помощью специальной развертки до х25 мм;
— очистить втулки от металлической стружки и нанести на каждую втулку тонкий слой смазки;
— установить поворотный кулак на балку передней подвески;
— в верхнюю бобышку кулака вставить новый шкворень, установить упорный подшипник с защитным колпаком и продвинуть шкворень до совпадения лыски с отверстием в балке.

Перед установкой поверхность шкворня смазать тонким слоем смазки;

— выполнить все последующие операции сборки в последовательности, обратной разборке;

— после сборки смазать шкворень поворотного кулака через пресс-масленки и проверить схождение колес.

Замена упорного подшипника шкворня

Упорный подшипник заменяется в том случае, если его износ по высоте достиг более 1 мм.

При зазоре меньше 1мм между верхней бобышкой кулака и бобышкой балки устанавливается стальная прокладка соответствующей толщины.

Для замены упорного подшипника и установки регулировочной прокладки необходимо вначале выполнить операции в последовательности, указанной для замены шкворня

После того как шкворень будет выбит из зоны упорного подшипника снять изношенный поставить на место новый подшипник приподнять поворотный кулак до плотного прижатия подшипника к балке, замерить при помощи щупа зазор между верхней бобышкой кулака и бобышкой балки.

Если последний превышает 0,15 мм, установить в зазор регулировочную прокладку, далее собрать ось в последовательности обратной разборке.

Замена шарнира продольной рулевой тяги

Замену шарнира продольной рулевой тяги необходимо производить в следующем порядке:

— расшплинтовать и отвернуть гайки крепления рулевой тяги к сошке рулевого механизма и к поворотному кулаку;

Рис. 4 Выпрессовка пальца шарнира рулевых тяг универсальным съемником

— выпрессовать пальцы из конических отверстий при помощи универсального съемника или выбить молотком через медную прокладку;

Рис. 5 Выпрессовка шарнира рулевых тяг: 1 — втулка; 2— шарнир; 3 — тяга или наконечник; 4—защитный колпак

— на прессе с помощью опорной втулки 1 выпрессовать шарнир из тяги с приложением усилия к пальцу с предварительно навернутой до уровня торца гайкой. При этом одновременно спрессовывается защитный колпак 4 с корпуса шарнира;

— очистить поверхность гнезда под шарнир в продольной тяге;
— запрессовать новый шарнир в продольную тягу с помощью опорной втулки и нажимной пяты

Рис. 6. Запрессовка шарнира рулевых тяг

Рис. 7. Запрессовка защитного колпака шарнира

— взять новый защитный колпак и надеть его на корпус и палец шарнира с помощью универсального съемника и шайбы, предварительно заложив в него от 1 до 1,5 г смазки;
— зафиксировать колпак на пальце стопорным кольцом. При сборке шарнира не допускать механических повреждений резинового колпака;
— установить тягу на автомобиль в последовательности, обратной разборке.

Замена шарнира поперечной рулевой тяги

Замену шарнира поперечной рулевой тяги выполнять в таком порядке:

— расшплинтовать и отвернуть гайку крепления шарнира к рычагу рулевой трапеции;
— выпрессовать палец из конического отверстия рычага с помощью универсального съемника или выбить молотком через медную прокладку;
— отвернуть болт хомута рулевой тяги;
— свернуть наконечник с резьбового конца тяги.

Далее замена шарнира производится в последовательности, указанной для продольной тяги.

Ремонт ГАЗ 2705 (Газель) Замена шкворня и втулок шкворня

Руководства по ремонту
Руководство по ремонту ГАЗ 2705 (Газель) 1995+ г.в.
Замена шкворня и втулок шкворня

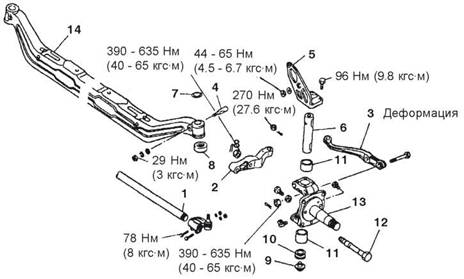

Рис. 6.21. Балка передней подвески и рулевые тяги: 1 — правый поворотный рычаг; 2 — гайка; 3 — шаровой шарнир; 4 — болт; 5 — хомут; 6 — поперечная рулевая тяга; 7 — наконечник рулевой тяги; 8 — уплотнитель шарового шарнира; 9 — палец шарового шарнира; 10 — левый поворотный рычаг; 11 — шкворень; 12 — поворотный кулак; 13 — сошка; 14 — продольная рулевая тяга; 15 — балка передней подвески

Шкворень 11 и втулка (см. рис. 6.21) заменяются тогда, когда их суммарный износ достиг величины 0,5 мм. Шкворень и втулки можно заменить, не снимая переднюю ось с автомобиля, в такой последовательности:

— приподнять автомобиль за переднюю балку таким образом, чтобы колеса не касались пола, установить на подставки и снять передние колеса;

Рис. 6.20. Ступица переднего колеса: 1 — тормозной диск; 2 — внутренний подшипник; 3 — цифра поворотного кулака; 4 — шайба; 5 — гайка; 6 — ступица; 7 — колпак ступицы; 8 — наружный подшипник; 9 — сальник; 10 — крышка шкворня; 11 — балка передней подвески; 12 — клин; 13 — уплотнитель подшипника; 14 — упорный подшипник; 15 — шкворень; 16 — поворотный кулак; 17 — уплотнительное колесо; 18 — втулка шкворня; 19 — пресс-масленка

— снять тормозную скобу и положить ее на раму; снять ступицу 6 (см. рис. 6.20) в сборе с диском 1 и подшипниками;

— отвернуть болты и снять верхнюю и нижнюю крышки шкворня;

— отвернуть гайку, снять шайбу и выбить бородком стопорный клин 12;

Рис. 6.24. Выколотка-оправка шкворня

— с помощью специальной выколотки ( рис. 6.24) со сменными головками выбить шкворень из поворотного кулака вниз;

— снять поворотный кулак и упорный подшипник;

— зажать поворотный кулак в тисках и с помощью оправки выбить втулки шкворня;

— зачистить отверстия под шкворень в поворотном кулаке;

— с помощью оправки установить новые втулки;

— развернуть втулки на проход с помощью специальной развертки до x25 мм;

— очистить втулки от металлической стружки и нанести на каждую втулку тонкий слой смазки;

— установить поворотный кулак на балку передней подвески;

— в верхнюю бобышку кулака вставить новый шкворень, установить упорный подшипник с защитным колпаком и продвинуть шкворень до совпадения лыски с отверстием в балке. Перед установкой поверхность шкворня смазать тонким слоем смазки;

— выполнить все последующие операции сборки в последовательности, обратной разборке;

— после сборки смазать шкворень поворотного кулака через пресс-масленки и проверить схождение колес.

Скачать информацию со страницы

↓ Комментарии ↓

1. Введение
1.0 Введение

2. Паспортные данные автомобиля
2.0 Паспортные данные автомобиля 2.1 Идентификационный номер ТС (VIN)

3. Технические данные и характеристики автомобилей
3.0 Технические данные и характеристики автомобилей

4. Органы управления и приборы
4.0 Органы управления и приборы

5. Двигатель
5.0 Двигатель 5.1. Двигатели ЗМЗ-4025, -4026 5.2. Двигатели УМЗ-4215С*, УМЗ-42150* 5.3. Двигатели ЗМЗ-4061, ЗМЗ-4063

6. Трансмиссия
6.0 Трансмиссия 6.1. Сцепление 6.2. Коробка передач 6. 3. Карданная передача 6.4. Задний мост

7. Ходовая часть
7.0 Ходовая часть 7.1. Подвеска 7.2. Колеса и шины 7.3. Ступицы задних колес 7.4. Ступицы передних колес 7.5. Балка передней подвески и рулевые тяги

8. Рулевое управление
8.0 Рулевое управление 8.1 Возможные неисправности рулевого управления и способы их устранения 8.2 Техническое обслуживание рулевого управления 8.3. Регулировка рулевого управления 8.4. Ремонт рулевого управления

9. Тормозная система
9.0 Тормозная система 9.1 Возможные неисправности тормозных систем и способы их устранения 9.2 Рабочая тормозная система 9.3 Запасная тормозная система 9.4. Вакуумный усилитель 9.5 Главный тормозной цилиндр 9.6 Регулятор давления 9.7 Тормозные механизмы передних колес 9.8 Тормозные механизмы задних колес 9.9 Стояночная тормозная система 9.10. Техническое обслуживание и ремонт тормозных систем

10. Электрооборудование
10.0 Электрооборудование 10.1. Электрооборудование автомобилей с двигателями ЗМЗ-4025, ЗМЗ-4026 10. 2 Электрооборудование автомобилей с двигателями 4215С, 42150 10.3. Электрооборудование автомобилей с двигателями ЗМЗ-4061, ЗМЗ-4063

11. Кузов автомобиля
11.0 Кузов автомобиля 11.1 Особенности технического обслуживания кузова 11.2 Ремонт кузова 11.3. Замена кузова 11.4. Двери 11.5. Отопление и вентиляция кузова

12. Техническое обслуживание
12.0 Техническое обслуживание 12.1 Ежедневное техническое обслуживание (ЕО) 12.2 Периодичность ТО-1 и ТО-2 в зависимости от условий эксплуатации 12.3 Периодическое техническое обслуживание* (ТО-1, ТО-2, СО) 12.4 Смазка автомобиля

13. Приложения
13.0 Приложения 13.1 Приложение 1. Заправочные объемы 13.2 Приложение 2. Лампы, применяемые на автомобиле 13.3 Приложение 3. Подшипники качения, применяемые на автомобиле 13.4 Приложение 4. Манжеты и уплотнители, применяемые на автомобиле 13.5 Приложение 5. Моменты затяжки 13.6 Приложение 6. Эксплуатационные материалы 13.7 Приложение 7. Перечень изделий, содержащих драгоценные металлы 13. 8 Cхема 1. 13.9 Схема 2.

как выбить, замена, диаметр, своими руками, сборка, поменять

Рубрика: КАМАЗ

Устройство и принцип действия
Как заменить шкворень на Камазе
Как выбить шкворень
Домкратом
Кувалдой
Сборка узла

Многие владельцы грузовых автомобилей задаются вопросом, как выбить шкворень на КамАЗе? Шкворень служит для соединения передней балки грузового автомобиля с поворотным кулаком. В процессе эксплуатации автомобиля детали рулевого управления подвергаются высоким нагрузкам. Это приводит к их износу и необходимости замены новыми комплектующими.

Устройство и принцип работы

Конструктивно шкворень выполнен в виде стержня из легированной стали. На теле детали сделана лыска для установки клина, предотвращающего сдвиг в осевом направлении. Диаметр шкворня составляет 45 мм, а длина 232 мм. Установка проводится «на холодную» с применением гидропресса.

Роль подшипников скольжения выполняют бронзовые втулки, устанавливаемые в проушины поворотного кулака. Смазывается деталь консистентной смазкой через имеющуюся масленку и отверстие во втулке. Сверху и снизу проушины закрываются крышками, защищающими узел от попадания грязи. Верхняя имеет предохранительный клапан, предназначенный для выхода излишков смазки. Для разгрузки узла от осевых усилий в нижней проушине установлен роликовый опорный подшипник.

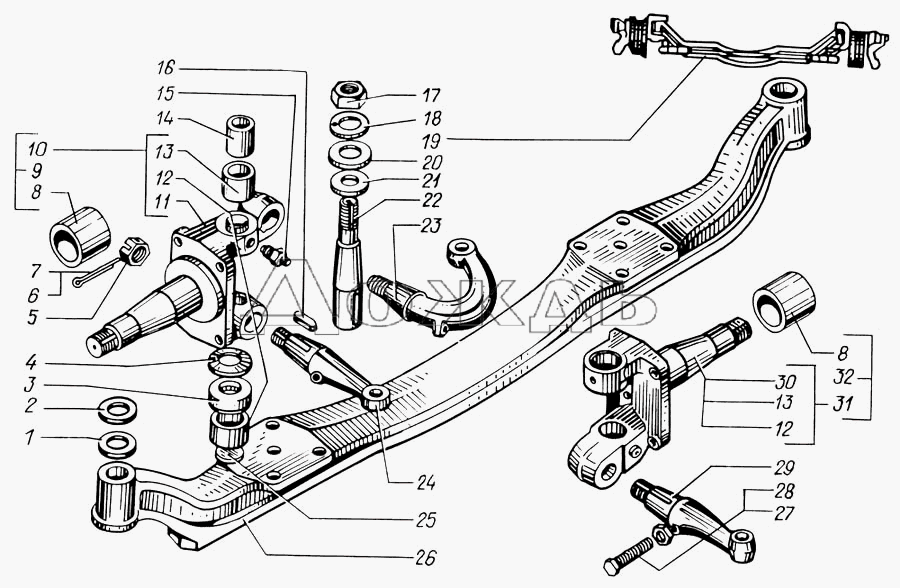

Схема устройства шкворней представлена на рисунке ниже.

1 — крепительный болт; 2, 30 — шайба крепления на пружиной основе; 3 — нижняя часть поворотного узла; 4 — уплотнитель верхней части; 5 — шкворная втулка; 6 — деталь передней части, обеспечивающая поворот; 7, 27, 29 — гаечные болты; 8 — разводная гайка; 9 — масляное крепление; 10 — панель шкворня; 11 — защитный клапан; 12 — верхняя часть поворотного узла; 13 — уплотнительная втулка; 14 — крепление сальника; 15 — шайба устройства; 16, 21, 23 — шайба для обеспечения подвижности; 17 — часть крепления сальника; 18, 20 — главное крепление; 19 — штифтовое основание; 22 — регламентированное устройство; 24 — штифт передней части; 25,28 — поворотное устройство; 31 — балка шкворня.

Описание каждой детали представлено на официальном сайте КамАЗа.

Процесс замены шкворней КамАЗа

В рамках возникновения люфта в поворотном кулаке, можно осуществить такой процесс, как замена шкворней на КамАЗе своими руками. Вы поймете, что шкворни не в порядке по неустойчивому состоянию колес и по стуку в передней балке во время езды. Да, можно доверить ремонтные работы такого рода автосервису, но большая часть шоферов осуществляют замену этого элемента самостоятельно.

В рамках замены шкворни на КамАЗ 6520 необходимо сначала демонтировать старую деталь. Для этого нужно поднять кабину, а затем демонтировать суппорт и колесо. Затем необходимо демонтировать крышки поворотного кулака. Замена шкворней на КамАЗ 65115 осуществляется специальным инструментом и пятидесяти тонным домкратом (гидравлическим). С тем же успехом можно использовать наставки и кувалду.

Чтобы вытащить шкворень, необходимо выбить стопорящий клин. Его место расположения — в теле проушины кулака. Следует открутить удерживающую гайку и, помогая наставкой, с помощью ударов кувалдой необходимо сдвинуть стопорящий клин. Когда он будет сдвинут, клин следует продолжать выбивать. Если сдвинуть его не удалось, нужно просверлить отверстие в 8 мм на две трети длины. Клин после таких процедур вынимается ударами кувалдой.

Чтобы легко было выбить шкворень, следует нагреть балку резаком. Процедура эта должна происходить быстро, иначе нагреется шкворень. Специалисты советуют в таком случае использовать жидкий азот. Эффект тот же, а вероятность испортить балку сводится к нулю.

Факторы, способствующие поломке узла

Часто неисправности вызваны тем, что Камаз не проходил своевременное ТО или из-за большого пробега без контроля запчастей, которые не выдерживают сильных нагрузок.

В первую очередь неисправности возникают из-за износа бронзовой втулочной детали. По этой причине в детали возникает люфт. Такая ситуация требует замены запчасти на новую.

Необходимо заменить запчасть сразу же после того, как в ней были обнаружены какие-либо неисправности.

Первые признаки неисправности шкворня:

поворот руля осуществляется тяжелее чем обычно;
шины изнашиваются неравномерно;
во втулках присутствуют зазоры;
во время поездки наблюдаются стучащие звуки;
в руле начинается вибрация;
автомобиль начинает скрипели при наборе скорости или на поворотах.

Если замечен один из описанных выше признаков, то необходимо срочно обратиться на станцию технического обслуживания для проведения диагностики.

Домкратом

Для демонтажа применяется гидравлический домкрат и специальное приспособление. Его можно приобрести в магазине, или изготовить самостоятельно.

Съемник выполнен из двух металлических плит, жестко соединенных между собой металлическими прутами. В верхней плите расположено отверстие. Верхняя плита устанавливается на кулак так, чтобы отверстие совпадало с посадочным местом. На нижнюю плиту устанавливается гидравлический домкрат. Шток домкрата необходимо упереть в срез стержня. Выдвигаясь, шток домкрата выдавит деталь с посадочного места. Так же можете прочитать про Где находятся номер двигателя и рамы на Камазе.

Правила эксплуатации и обслуживания

Ниже представлены основные рекомендации по обслуживанию шкворного узла автомобиля Камаз:

Необходимо провести первое ТО после пробега в 1000 км.
Следующие ТО проводится примерно через 6000 км пробега.
После того как пробег достигнет отметки 30000 км нужно провести подтяжку узлов. Это необходимо сделать даже, если во втулках нет зазоров. Как показывает практика при таком пробеге существенно снижается натяжка в узлах. Правильная регулировка этого механизма приведет к увеличению срока эксплуатации шкворней.
При каждом ТО запчасти необходимо обрабатывать смазкой.
Если происходит замена шкворня или его части, то происходит незначительное изменение в рулевом механизме. Это нормально, так как для их герметизации нужно время.

Основные дефекты деталей переднего моста и их устранение

Дефекты переднего моста — это погнутость оси, износ отверстия под Шкворень, износ шеек поворотных цапф под подшипники, разработка подшипников ступиц колес, износ резьбы на концах осей цапф и др.

Прогиб оси устраняется правкой ее в холодном состоянии под прессом или в специальном приспособлении.

передняя балка камаз

Изношенное отверстие под шкворень передней оси развертывается под ремонтный размер шкворня или загильзовывается

Изношенные шкворня восстанавливают хромированием или осталиванием до номинального размера. При хромировании толщина слоя хрома должна быть не

более 1,15 мм, а припуск на шлифовку — 0,05 0,10 мм.

При осталивании слой покрытия должен быть не менее 0,3 мм. Изношенные шейки поворотной цапфы осталивают или хромируют. Шейки можно также наваривать с последующей механической и термической обработкой.

ремонт цапфы

Изношенную резьбу поворотной цапфы удаляют на станке резцом и на это место наплавляют металл, после чего шейку протачивают и нарезают новую резьбу. Изношенные втулки проушин поворотной цапфы развертывают под увеличенный размер шкворня или подвергают обжиму с Последующим развертыванием под номинальный размер шкворня.

Как указывалось на важное значение для нормальной работы автомобиля имеют углы установки шкворней, развал и сходимость колес. Проверка углов передней оси производится на специальном приборе.

Как поменять

Замена шкворней проводится при появлении люфта в поворотном кулаке. При этом колеса автомобиля ведут себя неустойчиво, а во время движения слышны стуки в передней балке. Эти работы можно сделать в автосервисе, однако большинство водителей проводят замену детали своими руками.

Для демонтажа необходимо поднять кабину в крайнее положение, снять колесо и суппорт. После этого снимаются крышки поворотного кулака. Заменить шкворни можно с использованием специального приспособления и 50-тонного гидравлического домкрата, но чаще всего применяют кувалду и наставки.

Как выбить

Перед тем как извлечь шкворень, нужно выбить стопорящий клин. Он находится в теле проушины кулака. Открутив удерживающую гайку и используя наставку, резкими ударами кувалды пытаются сдвинуть его с места. Если это удалось, то деталь продолжают выбивать. В противном случае в клине сверлят отверстие диаметром 8 мм примерно на 2/3 длины. После этого его извлекают, ударяя кувалдой.

Выбить шкворень будет проще, если резаком нагреть балку. Эту операцию нужно проводить быстро, чтобы не нагрелся сам шкворень. Некоторые специалисты используют для охлаждения детали жидкий азот — эффект получается такой же, но вероятность повредить балку снижается.

Сборка

Специалисты рекомендуют вместе со шкворнем менять втулки. В большинстве случаев они входят в комплект вместе с регулировочными шайбами. Устанавливать их нужно так, чтобы отверстие на втулке совпало с тавотницей, иначе будет невозможно смазать детали. Чтобы втулка не проворачивалась и не сдвигалась во время посадки шкворня, ее усаживают при помощи развертки.

Перед монтажом на все детали наносят тонкий слой консистентной смазки. Регулировочные шайбы устанавливают между верхней проушиной и балкой, при этом зазор между ними должен быть не более 0,2 мм. Опорный подшипник размещают в посадочном месте на нижней проушине поворотного кулака.

Сборку шкворня проводят гидравлическим домкратом, но некоторые используют кувалду.

При его посадке нужно помнить, что прорезь на торце детали должна быть сверху. После того как шкворень занял свое место, устанавливают стопорящий клин. Крепится он при помощи гайки. Свободный ход выбирается одновременным постукиванием по клину и затяжкой крепежа.

В правильно собранном узле не допускаются люфты между деталями, а для поворота кулака необходимо прилагать небольшое усилие. Во время эксплуатации соединение нужно периодически смазывать — это продлит срок его службы и обеспечит безопасность автомобиля.

Установка игольчатых подшипников

Перед тем как приступить к замене шкворня на автомобиле Камаз необходимо детально изучить схему регулировки игольчатых подшипников, которая представлена на рисунке выше. Монтаж шайб осуществляется таким образом, что они оказываются между крепительной балкой и верхней проушиной. При это расстояние между ними не должно превышать 0,2 мм. В таком положении закрепляются опорные игольчатые подшипники.

А вам доводилось сталкиваться с поломками шкворней? Обращались вы в СТО или делали замену или ремонт самостоятельно?

Кувалдой

Замена шкворней на КамАЗ 6520, как и на других моделях, может осуществляться с применением кувалды и наставки необходимого диаметра. Для этого, после снятия пылезащитных крышек и клина, на срез детали направляют наставку, и наносят по ней резкие удары кувалдой.

Для облегчения процедуры можно нагреть балку. Под воздействием высокой температуры проушина балки расширится, и пробить шкворня на КамАЗе будет проще.

СПРАВКА: Чтобы вместе с балкой не нагрелся стержень, необходимо быстро осуществлять нагрев. Для этих целей хорошо подойдет газокислородная горелка.

Развал колес

Перед проведением проверки развала колес автомобиля необходимо проверить и отрегулировать зазор оси подшипников ступицы. Развал колес можно проверить с помощью металлической линейки метровой и лазерного уровня.

проверяем развал колес

Необходимо выровнять колеса автомобиля движения по прямой, линейку прижать к диску колеса и уровнем проверить по вертикали развал, так же и с другой стороны балки. Будет видно есть отклонения или нет. Есть заводское приспособление МОД 2183 для проверки углов установки передних колес автомобиля. Но таким мне не довелось пользоваться.

Ремонт и замена шкворня на Газели

Ремонт и замена шкворня на Газели: признаки неисправности, последовательность действий

Сотрудничая с нами в Санкт-Петербурге, можно получить качественные услуги, связанные с ремонтом или заменой шкворня на Газели 4×4, по невысокой стоимости. Специалисты всегда стараются предложить выгодные для заказчика условия предоставления услуг, однако стоимость всегда индивидуально определяется для каждого клиента с учетом количества выявленных неисправностей, продолжительности ремонтных работ, а также цены запчастей, которые потребуется приобрести для замены вышедших из строя комплектующих.

Признаки износа шкворня на Газели 4×4

Необходимость ремонта или замены шкворня часто возникает из-за его естественного износа, в число характерных признаков которого входит:

Возникновение металлического стука при ударе по колесу.
Ярко выраженный износ внешней и внутренней частей покрышки.
Биение в руль, которое наблюдается на скорости.
Затрудненный поворот рулевого колеса во время езды.

Специалисты хорошо понимают, что перечисленные явления могут быть признаками и других неисправностей ходовой части. По этой причине в обязательном порядке производится диагностика.

Чтобы убедиться, что шкворень Газели 4×4 требуется менять, специалисты поднимают автомобиль домкратом, обеспечивая подвешенное состояние колеса. После этого с помощью нажатия на педаль тормоза фиксируется ступичный механизм. Следующим шагом колесо покачивается в вертикальной плоскости. Если присутствует люфт в колесе при качании, то это является признаком неисправности шкворня, необходимости его замены или ремонта.

Как выполняется замена шкворня на Газели 4×4

Если необходимость замены или ремонта подтверждается результатами диагностики, то по невысокой стоимости необходимые действия выполняются в следующей последовательности:

Удаляется масло из моста.
Осуществляется снятие суппорта и тормозного диска.
Откручивается щит тормозов. Весь привод демонтируется в сборе совместно с подшипником, который находится в корпусе.
Осуществляется демонтаж рулевого наконечника и масленки, расположенной в нижней части.
Проводится снятие шкворневой крышки, клапана смазки и пробки.
Демонтированные детали очищаются от пыли и грязи. Для этого специалисты обрабатывают их специализированными жидкостями, после чего производят визуальный осмотр и оценку общего состояния. Если присутствуют ярко выраженные трещины и следы износа, то замена выполняется в обязательном порядке.
Осуществляется обратная сборка с использованием новых комплектующих.

Специалисты нашей организации хорошо знакомы с особенностями каждого этапа замены шкворня на Газели 4×4, что во многом обеспечивает эффективность.

Подготовка

Перед выполнением описанных выше действий в обязательном порядке осуществляется подготовка. При её проведении подготавливается:

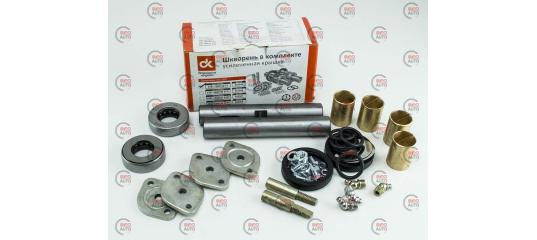

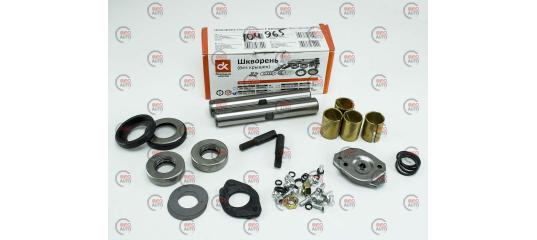

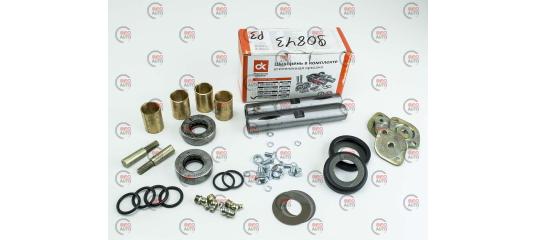

Ремонтный комплект, включающий в себя все необходимые детали, новые шкворни.
Шкворневая смазка и фиксатор резьбы.
Развертка на Газель 25 мм, а также специализированный держатель.
Смазка для ШРУСАа, очиститель карбюраторного типа и жидкость ВД-40.
Набор гаечных ключей и головок.
Съемник, предназначенный для демонтажа ступичных подшипников.

Исправность каждого инструмента предварительно проверяется специалистами в обязательном порядке.

Особенности замены

При выполнении замены шкворня по невысокой стоимости в Санкт-Петербурге специалисты принимают во внимание следующие особенности:

Запрессовка втулок, входящих в состав поворотного кулака, осуществляется с использованием оправок. При этом устанавливаемые детали смазываются упомянутой выше смазкой для ШРУСАа.
При установке опорных подшипников с пыльником требуется соблюсти направление сборки. Подобная деталь должна быть установлена так, чтобы пыльник был сверху.
При развёртке новых втулок технологические допуски варьируются от 0,02 до 0,053 мм. При этом соблюдение целостности является обязательным условием.
Развертку рекомендуется производить через старую втулку, которая не демонстрируется, а оставляется в поворотном кулаке.

Доскональное знание описанных особенностей дает возможность нашим специалистам осуществить необходимые действия без риска повредить исправный механизм Газели.

Для консультации и записи на ремонт

Звоните нам по телефону 950-30-55

Почему мы

Клиенты, которые ранее обращались в нашу организацию в Санкт-Петербрге, по достоинству оценили большой опыт специалистов, а также использование инновационного оборудования для выполнения диагностики и ремонтных работ, невысокую стоимость.

Чтобы воспользоваться услугами нашей организации по невысокой стоимости, можно отправить заявку на сайте или позвонить по номеру на основной странице. Во время разговора с консультантом можно получить информацию относительно сроков выполнения необходимых действий, их стоимости, а также факторов, влияющих на образование цены.

Шкворень камаза 6520: устройство, схема, замена

Замена и устройство шкворней на автомобиле КамАЗ

Шкворень КамАЗ является соединительным элементом между поворотным кулаком и балкой передних колес. Он обеспечивает безопасный поворот руля и выполнение маневров автомобиля во время движения. Раньше такой узел использовался в качестве поворотного соединения как на грузовых, так и на легковых машинах. Сегодня в большинстве случаев применяется на грузовиках.
